HMS_07FF-4500-0002-0001 Sensoren til filamentskæreren fejler. Tjek, om stikket er sat korrekt i.

Beskrivelse af problemet

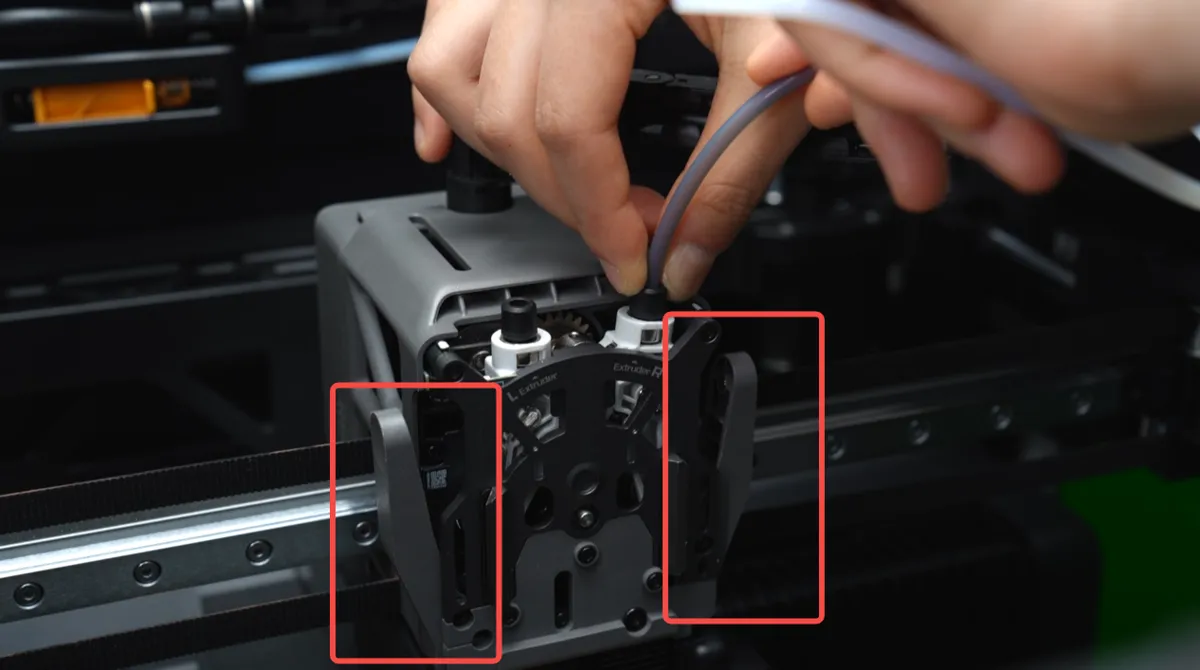

Når printeren aflæsser eller skifter filament under print med AMS, bruges skæreren til at klippe filamentet, før det trækkes tilbage. Under klipningen bevæger printhovedet sig langsomt hen mod skærerens stempel, trykker på skærehåndtaget og driver skæreren til at klippe filamentet. Når filamentet er klippet, springer skærehåndtaget automatisk tilbage. H2D's skærehåndtag er vist i følgende figur:

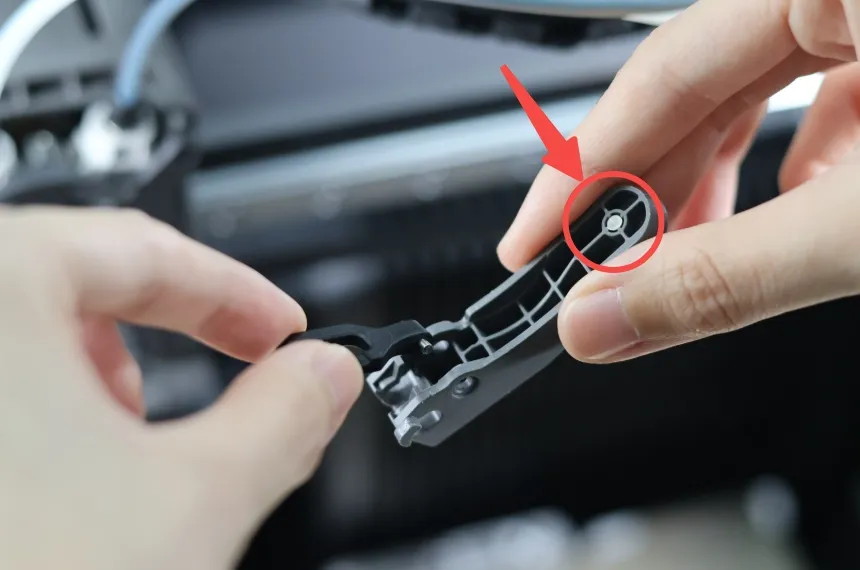

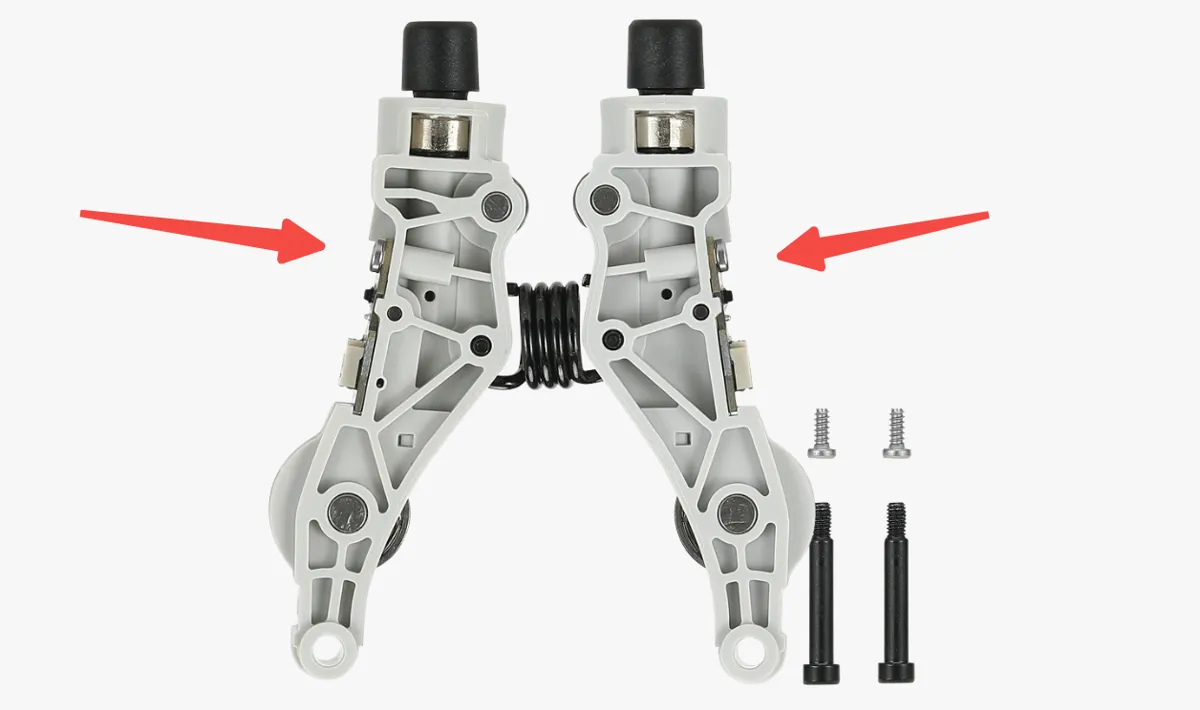

Der er en magnet inde i skærehåndtaget og en Hall-sensor på den tilsvarende position på ekstruderens filamentsensorenhed. Printeren bruger Hall-sensoren til at registrere skærerens position for at afgøre, om den er sprunget korrekt tilbage. Når det registreres, at skærehåndtaget ikke er sprunget tilbage til sin oprindelige position inden for to minutter, dukker der en meddelelse op på skærmen.

Værktøj, udstyr og materialer

• H1.5 unbrakonøgle
• H2.0 unbrakonøgle

Sikkerhedsadvarsel

Det er afgørende at slukke for printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og printhovedets ledninger. At udføre opgaver, mens printeren er tændt, kan resultere i en kortslutning, der fører til elektronisk skade og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du få brug for at afmontere dele, herunder hotend. Dette blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan resultere i skade på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Dette forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til at følge denne guide, opret en ny ticket på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fejlsøgning

Trin 1. Tjek skærerens status

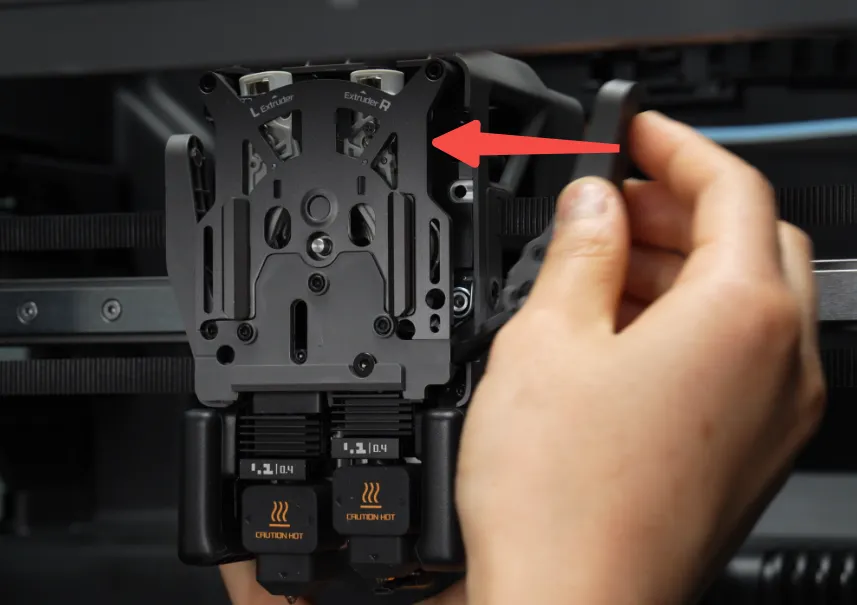

Når skærmen viser, at skæreren sidder fast, skal du først tjekke, om skærehåndtaget rent faktisk sidder fast inde i printhovedet.

Hvis skærehåndtaget er i sin oprindelige position og ikke sidder fast, spring til Trin 2;

Hvis skæreren rent faktisk sidder fast og ikke er sprunget automatisk tilbage, spring til Trin 4.

Trin 2. Tjek magnet, sensor og forbindelseskabler

Det er muligt, at håndtaget springer tilbage efter at have siddet fast et stykke tid, afhængigt af det materiale, du printer. Dette kan lejlighedsvis ske ved print med Support- eller silk-filamenter. Klik blot på "Prøv igen". Hvis meddelelsen ikke længere vises, kan du fortsætte printet.

Hvis problemet stadig består efter at have prøvet igen, skal du tjekke, om der er fremmedlegemer på Hall-sensoren. Du kan rengøre magnetens og Hall-sensorens positioner og prøve igen; hvis Hall-sensoren fejler, eller kablet er løst, kan det også give falsk registrering. Du kan tilslutte Hall-sensorens kabel igen og prøve igen.

Se Udskift H2D dobbeltekstruder-medløbshjul og filamentsensor for af- og påmontering.

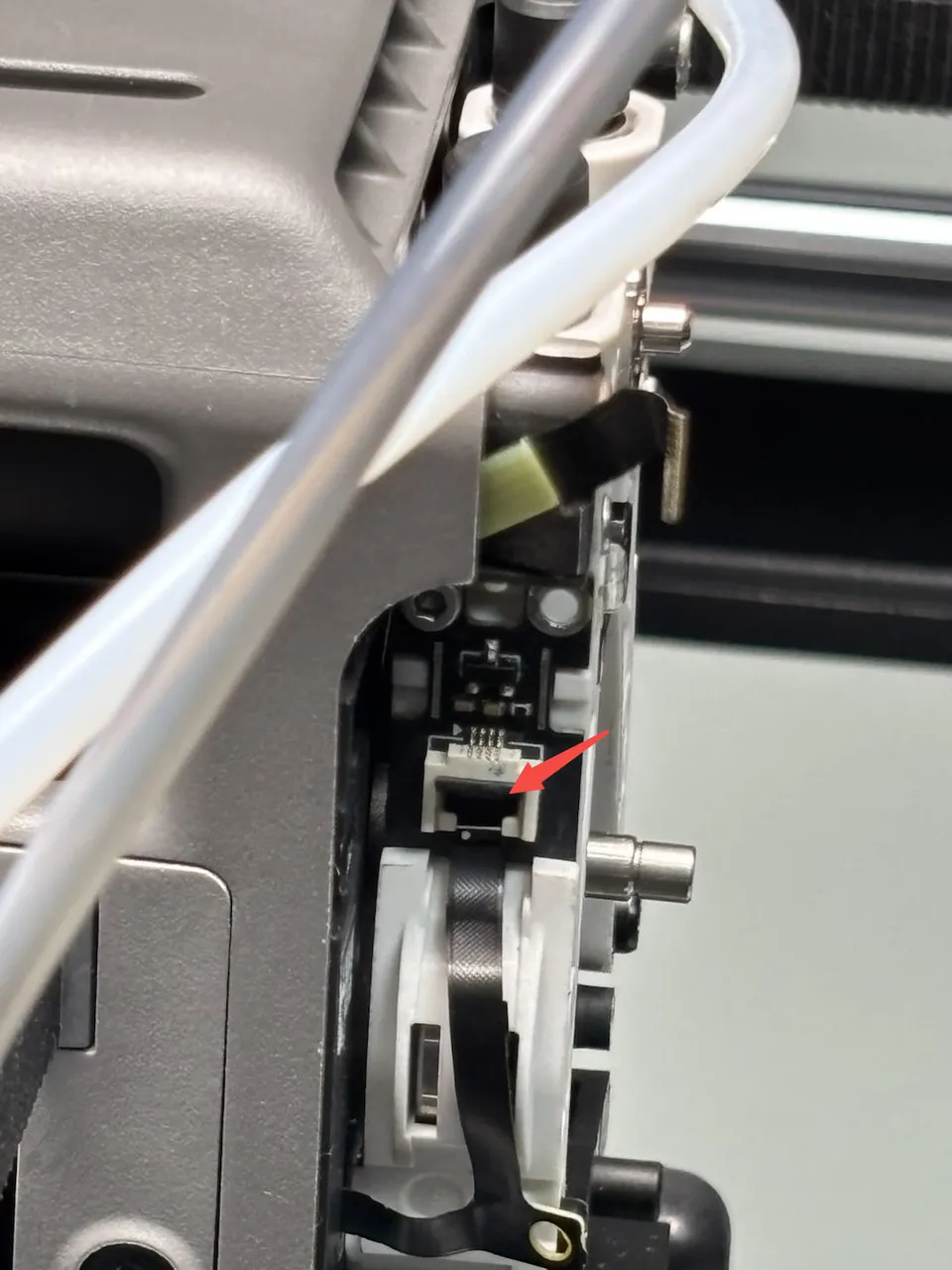

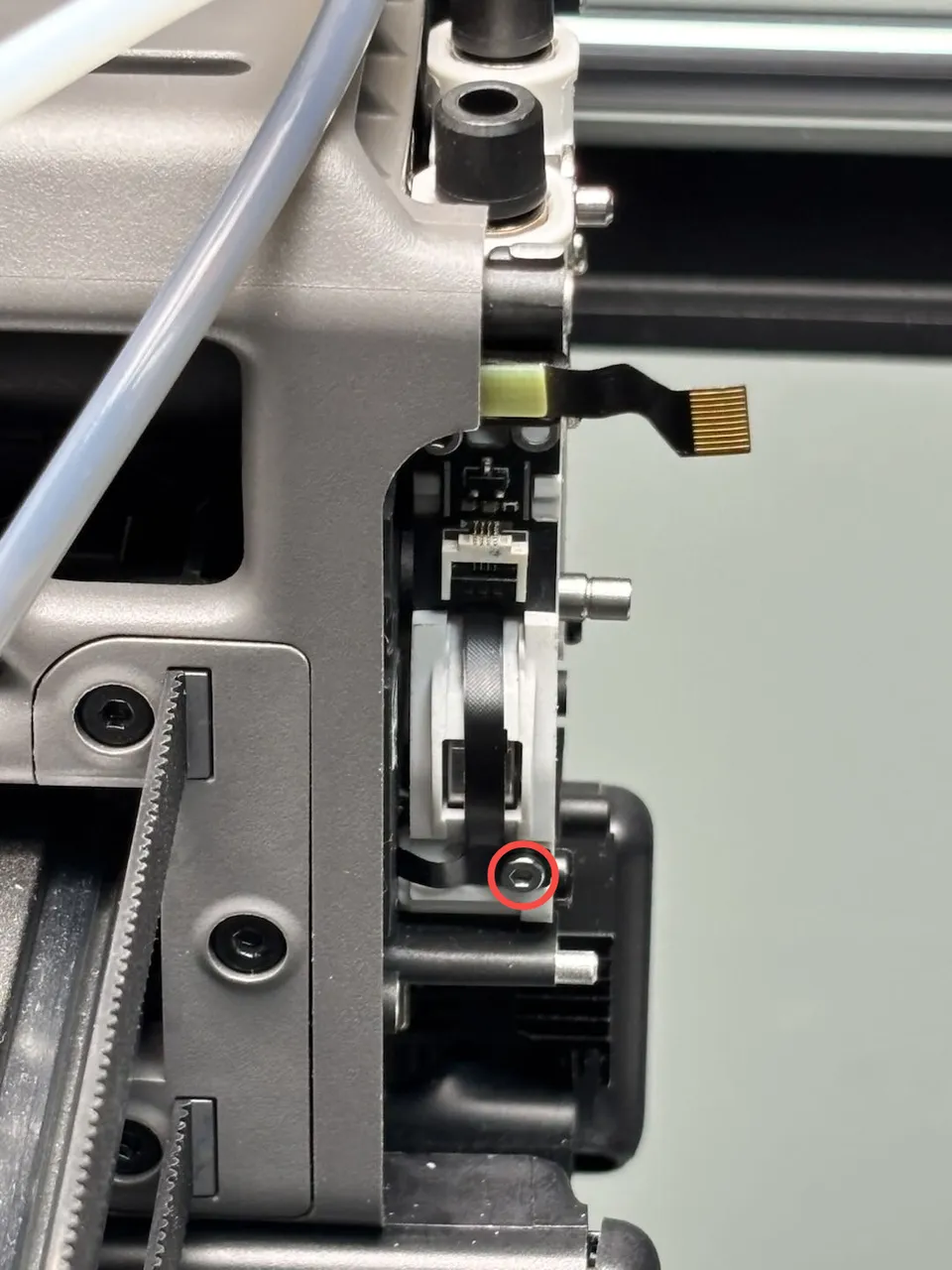

Afmontering af filamentsensoren i venstre side

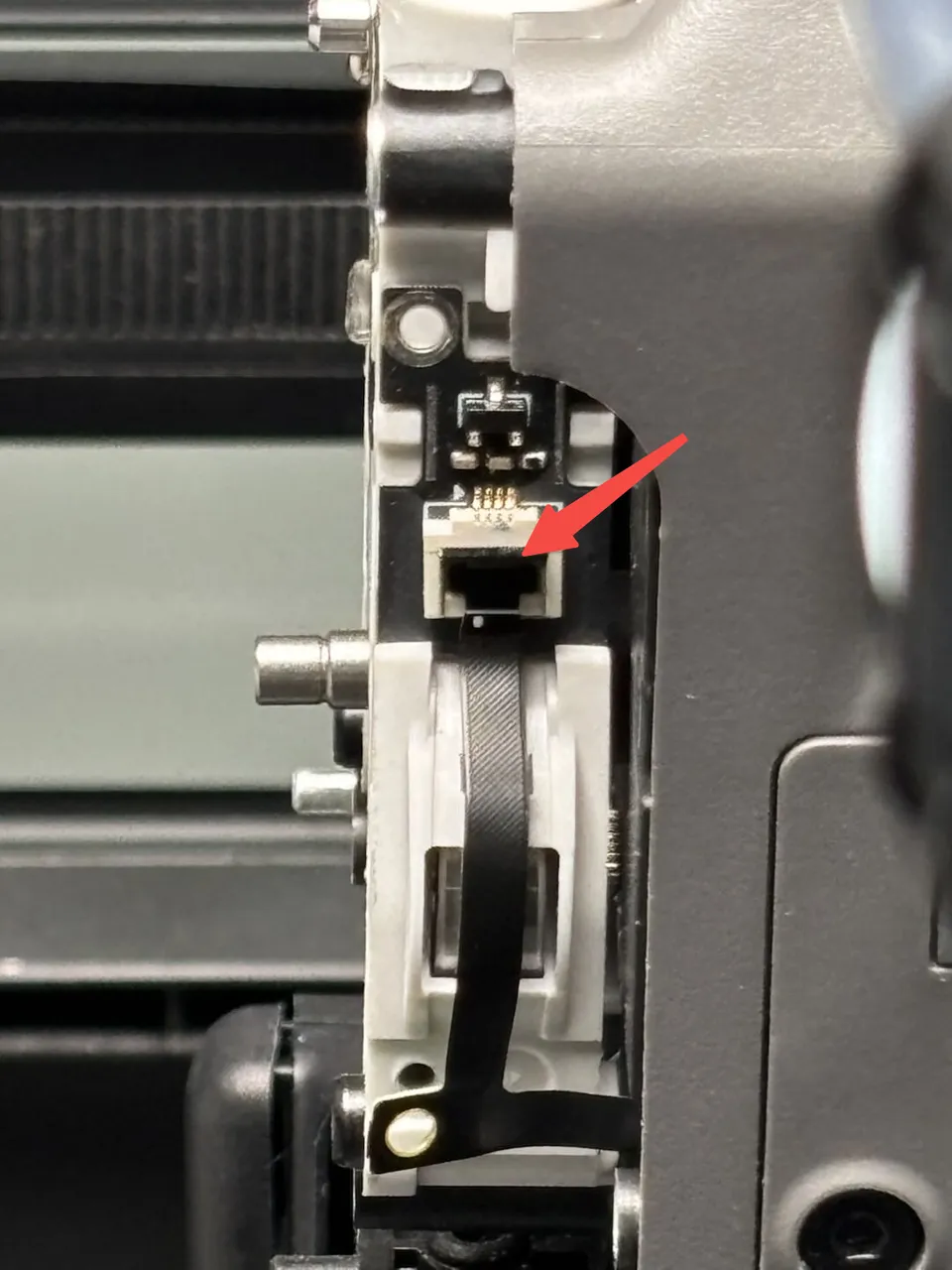

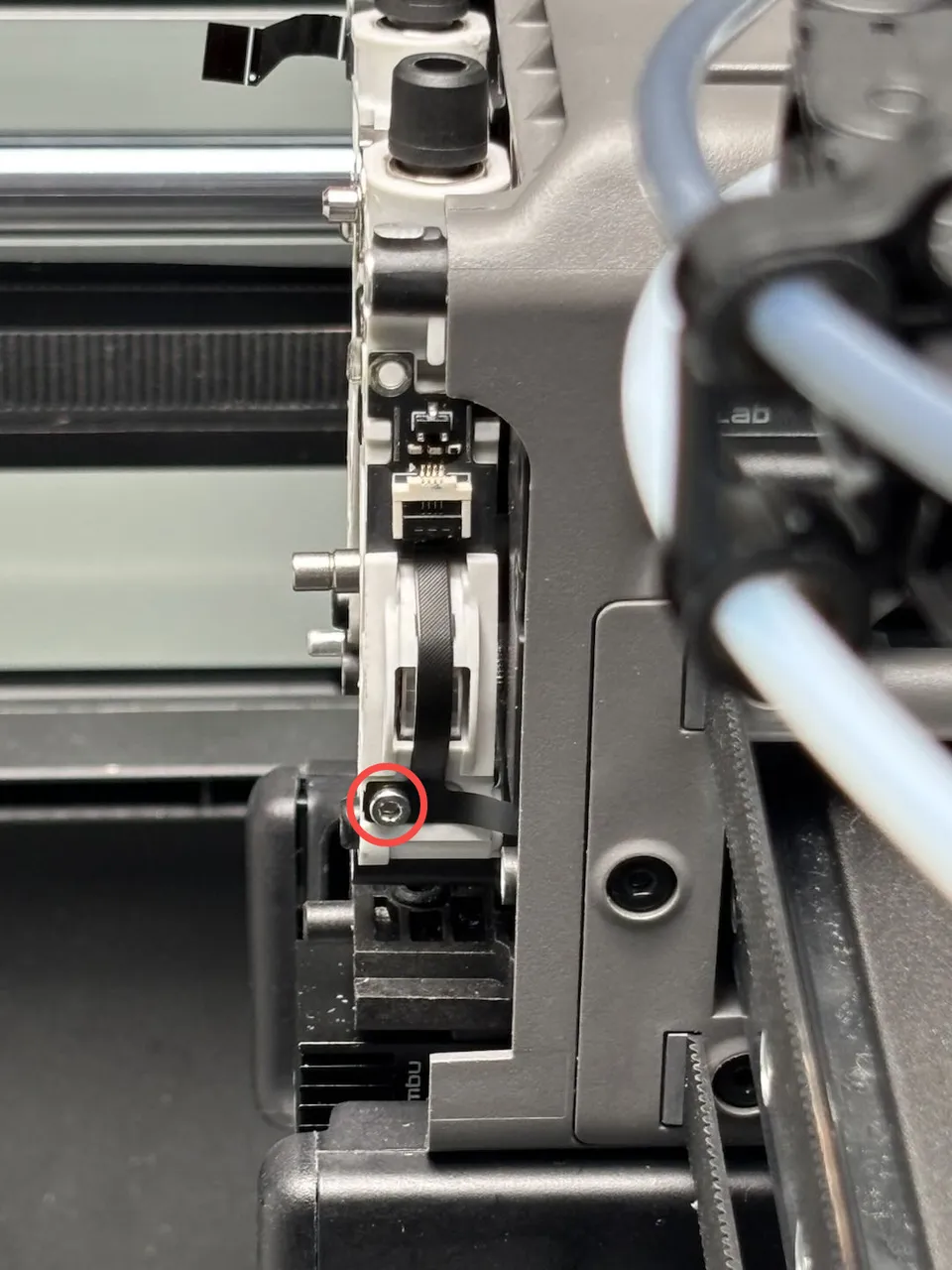

Afmontering af filamentsensoren i højre side

Trin 3. Udskift ekstruderens filamentsensorenhed/filamentsensorprint

Hvis flere klik på "Prøv igen" stadig ikke kan løse problemet, kan Hall-sensoren være defekt. Se Udskift H2D dobbeltekstruder-medløbshjul og filamentsensor, og prøv at udskifte den med en reserve-filamentsensorenhed for at se, om problemet stadig består.

Trin 4. Tjek for tilstopning af hotend

Når hotend er tilstoppet, er trykket på filamentet mellem ekstruderen og hotend for højt, hvilket får bladet til at sidde fast og forhindrer det i at springe jævnt tilbage. I dette tilfælde skal du afmontere hotend og rengøre den. Se denne wiki for at lære, hvordan du rengør hotend: Procedure til rensning af H2D dyse/hotend

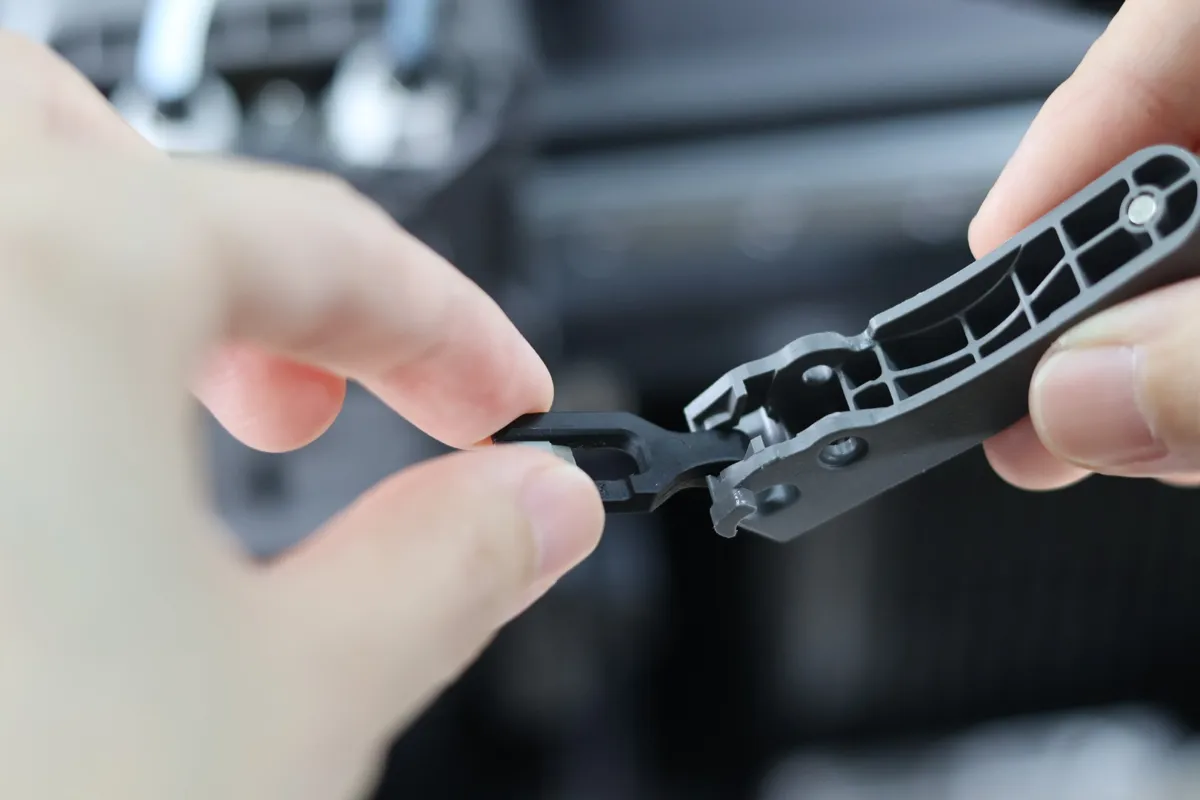

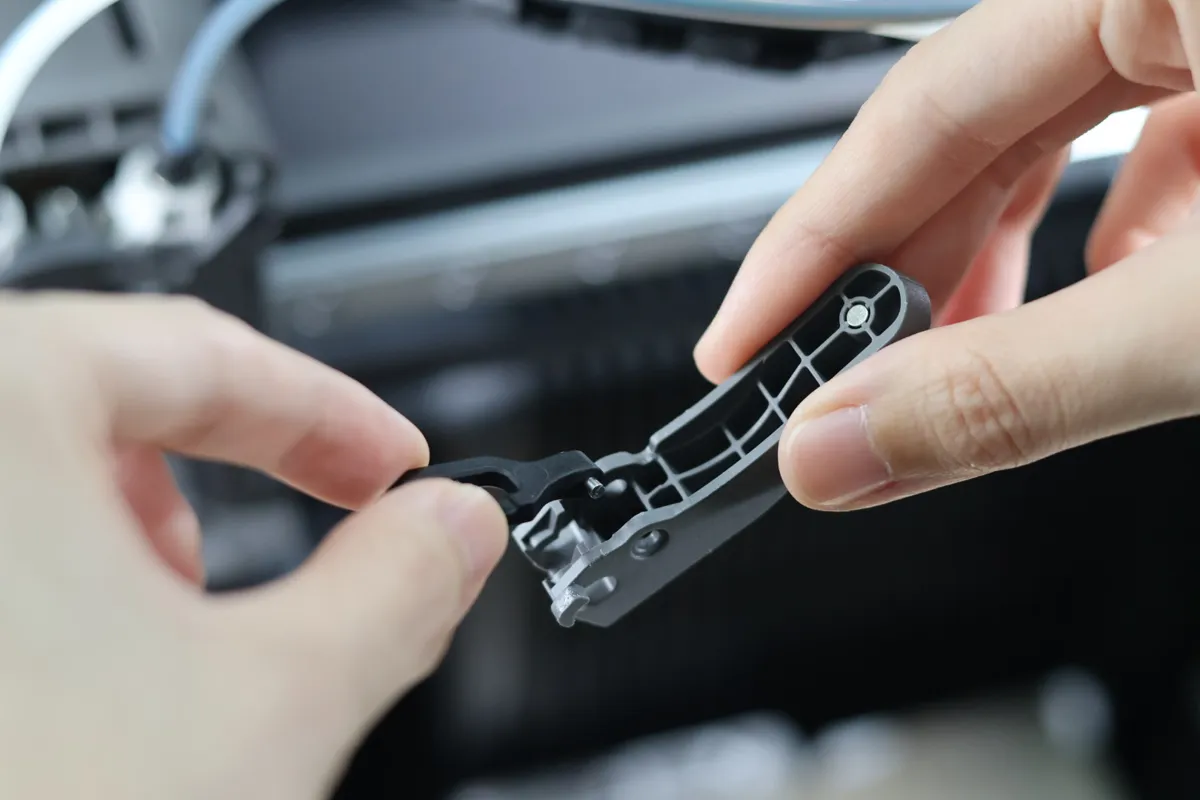

Trin 5. Udskift skæreren

Hvis der ikke er tilstopning, men skæreren stadig sidder fast, kan det være, at friktionen mellem skærerens to sider og ekstruderens indervæg er for stor til, at den kan springe jævnt tilbage. Prøv Udskift H2D filamentskærerarm og blad.

Tilsvarende koder

Følgende HMS-koder repræsenterer den samme type problem.
