HMS_07FF-2000-0002-0008 Hjælpeekstruderen kunne ikke aflæsse filamentet, muligvis pga. slip forårsaget af slidt filament. Træk filamentet ud manuelt, klip det slidte stykke af, og prøv igen.

Fejlbeskrivelse

Når hjælpeekstruderen bruges sammen med AMS, dukker denne fejl op, hvis der opstår en undtagelse under aflæsning af filamentet, og filamentet ikke kan trækkes ud af hjælpeekstruderen.

Mulige årsager:

1. Filamentet er slidt inde i hjælpeekstruderen, og der er kommet fordybninger på filamentet, hvilket giver slip
2. Der er afbrækket filament i ekstruderen
3. For stor modstand på filamentet på grund af bøjet PTFE-slange
4. Unormal funktion af printhovedets Hall-sensor ved filamentindgang eller unormal funktion af hjælpeekstruderens Hall-sensor ved filamentindgang
5. Unormalt hastighedssignal fra AMS-odometerhjulet
6. Filamentbufferen er fastklemt

Værktøj, udstyr og materialer

• H1.5 unbrakonøgle

Fejlsøgning

Du kan justere rækkefølgen af fejlsøgningstrinnene efter behov.

Trin 1. Fjern filamentet manuelt

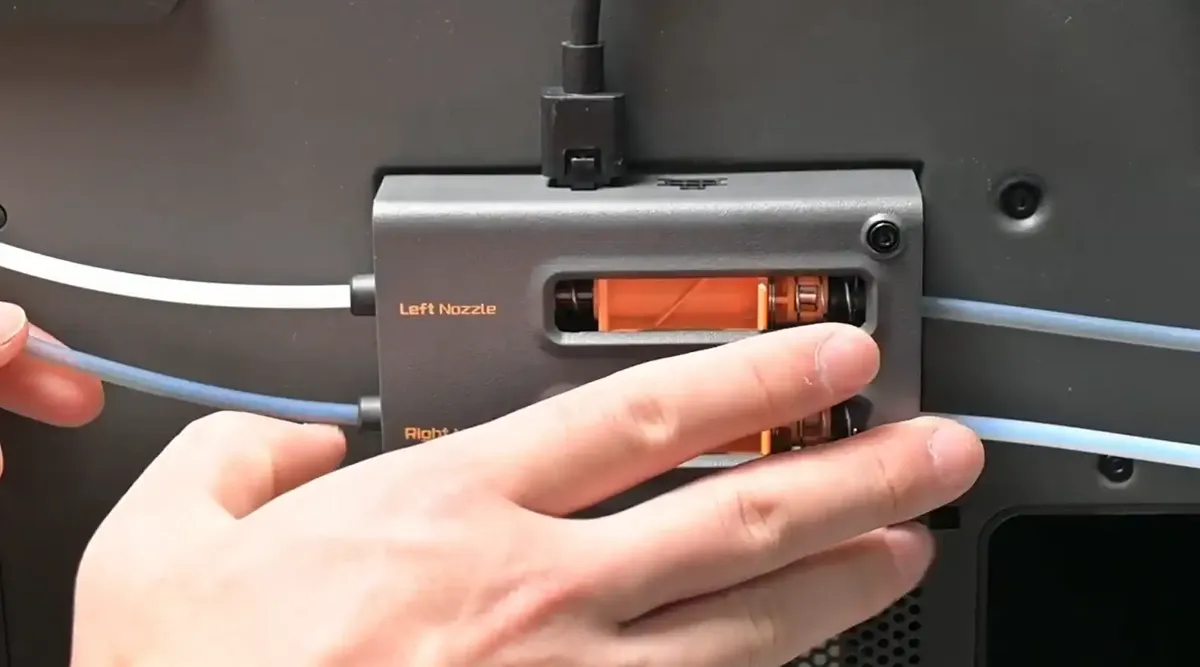

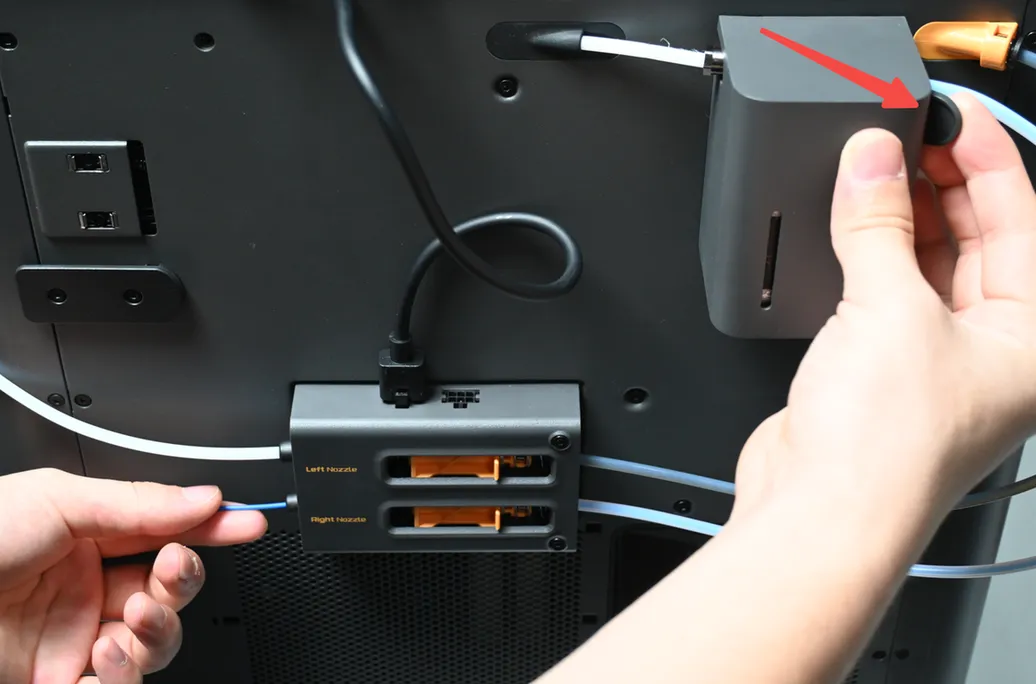

• Tryk på PTFE-slangens stik, og træk PTFE-slangen ud af filamentbufferens filamentindgang;

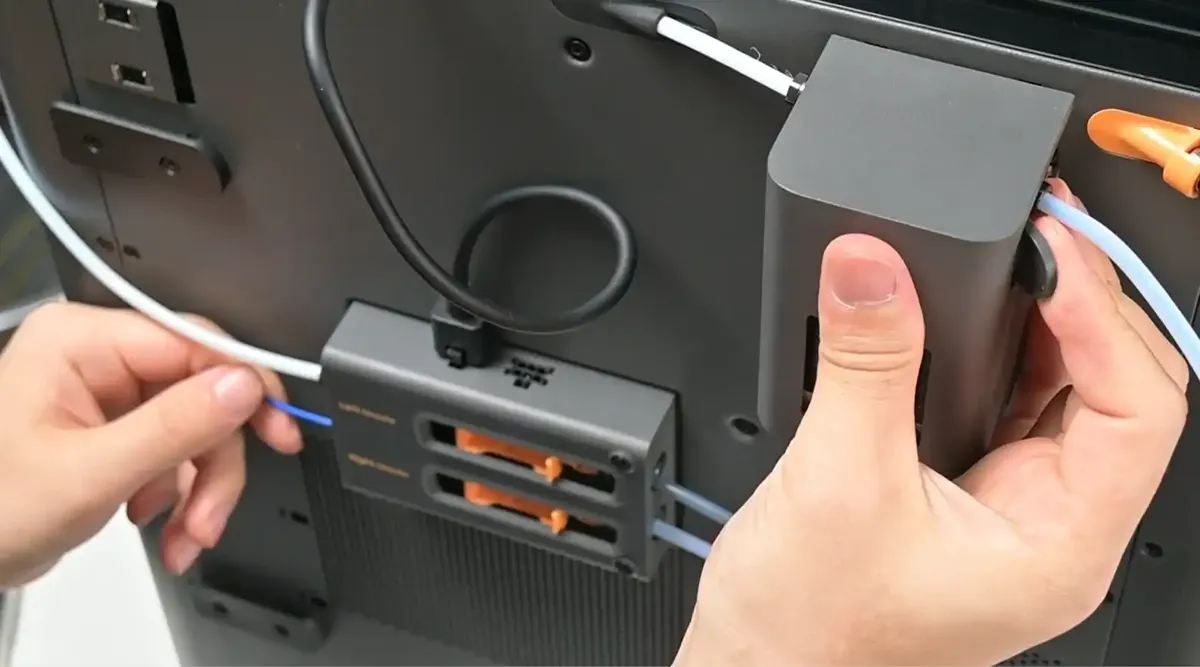

• Tryk på hjælpeekstruderens spændingsarm for at frigøre ekstruderhjulets greb om filamentet; mens du holder spændingsarmen trykket ned under hele processen, skal du langsomt trække filamentet ud fra filamentindgangen.

Trin 2. Tjek filamentet for slid

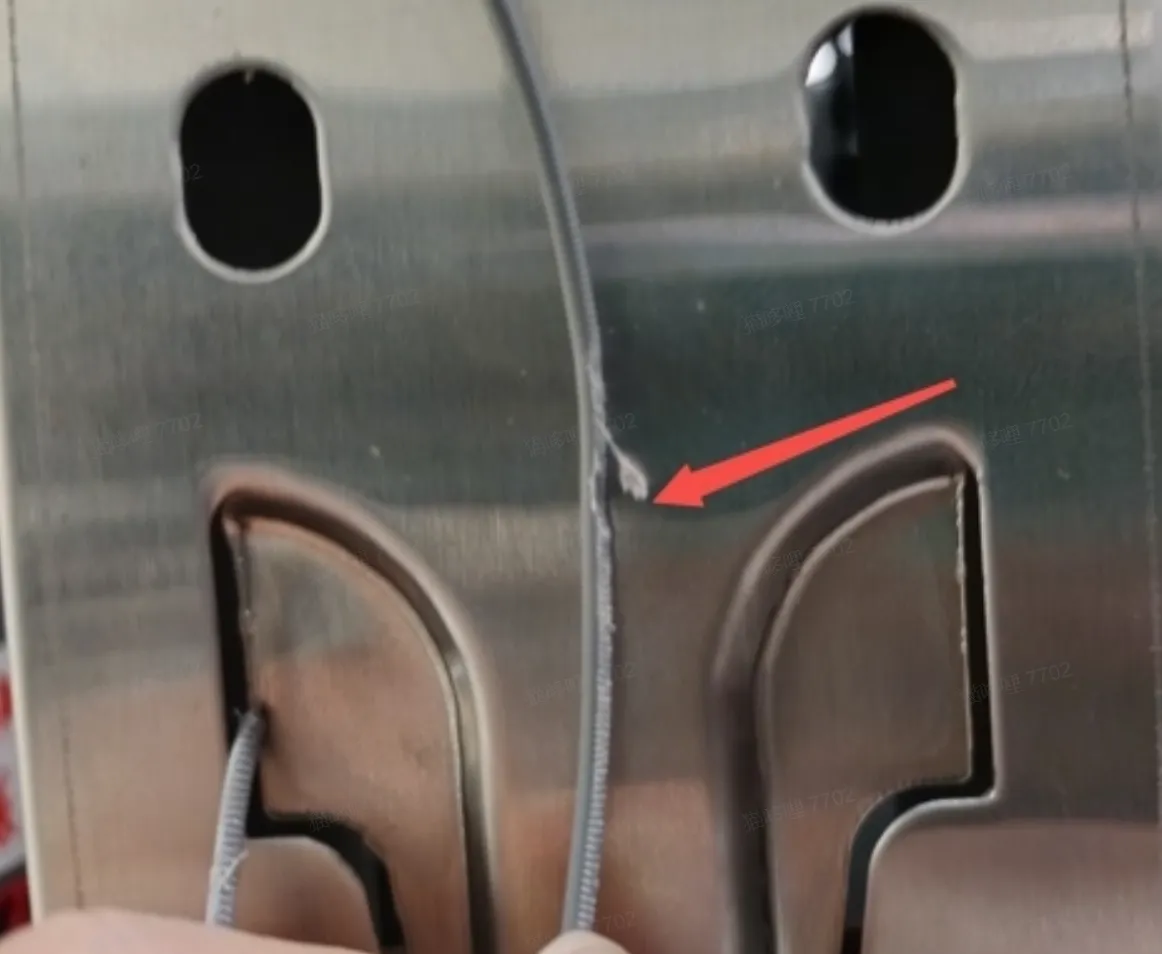

Tjek det udtrukne filament for tydelige tegn på slid.

• Hvis der er slid, skal du klippe den slidte del af, eller klippe filamentet direkte ved PTFE-slangen, sætte PTFE-slangen i igen og klikke på "Prøv igen" på skærmen. Hvis fejlen forsvinder, kan årsagen fastslås som filamentslid.

• Hvis der ikke er slid, så fortsæt til næste trin.

Unormale forhold som filamentsammenfiltring eller tilstopning før aflæsning vil få filamentet til at blive slidt af hjælpeekstruderen, hvilket giver fordybninger på overfladen eller lokal diameterreduktion.

Trin 3. Tjek for afbrækket filament i ekstruderen

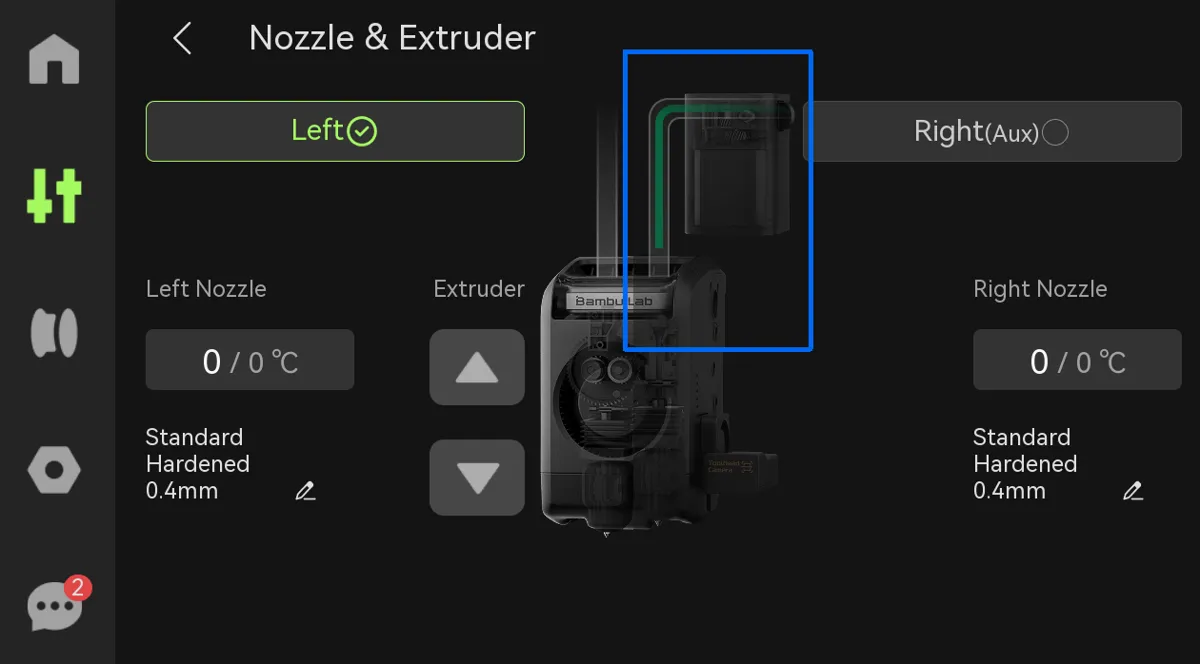

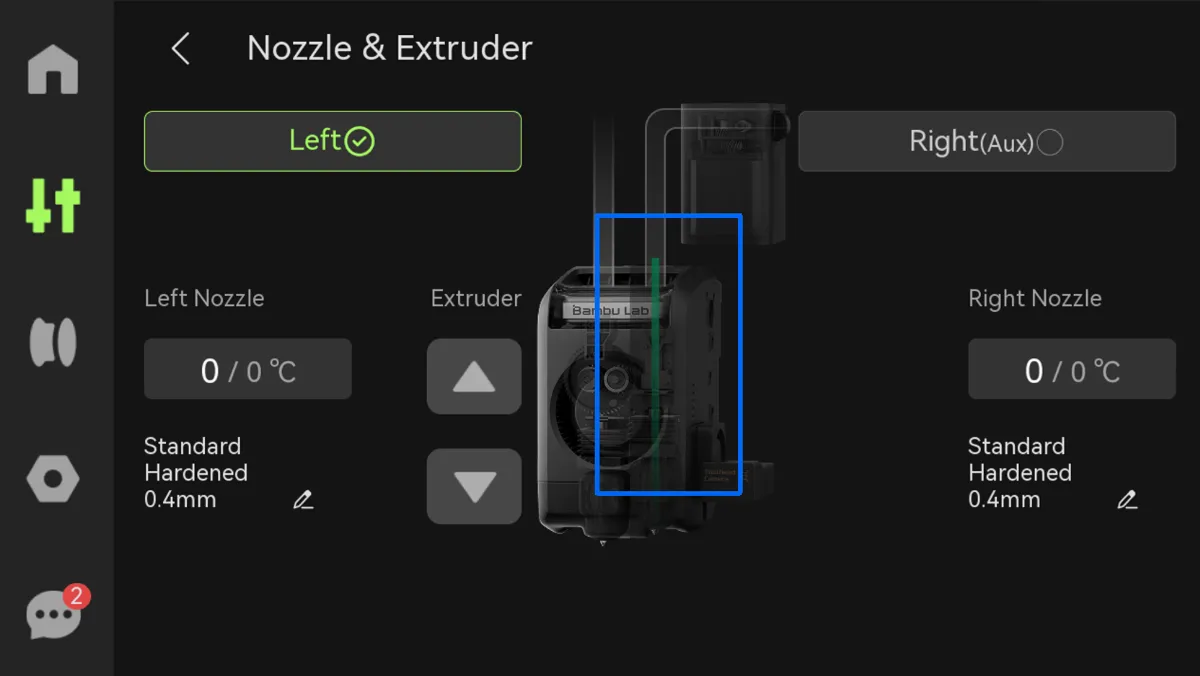

Efter at have fjernet filamentet, skal du observere, om der er filament inde i PTFE-slangen og i den højre dyse, som vist på skærmen.

Status uden filament

Status med filament i printhovedet

• Hvis der ikke er filament i nogen af dem, betyder det, at alt er normalt, og du kan springe dette trin over.

• Hvis skærmen viser, at der er filament til stede, så prøv at trække PTFE-slangen ud af printhovedet, fjern hotend (vær opmærksom på temperaturen for at undgå forbrænding), indsæt et stykke filament fra den højre ekstruders filamentindgang, og observér, om det kan passere jævnt igennem:

  • Hvis det ikke kan passere jævnt igennem, skal du fjerne det tilstoppede filament inde i printhovedet, se X2D tilstopning;

  • Hvis det kan passere jævnt igennem, skal du efter at have trukket filamentet ud tjekke, om den højre dyse på skærmen viser filament til stede. Hvis den stadig viser filament til stede, er Hall-kontakten defekt. Se Inspektionsguide til filamentsensor for at løse Hall-kontaktfejlen.

Trin 4. Tjek, om PTFE-slangen er bøjet eller har for stor modstand

For kraftig bøjning af printhovedets PTFE-slange fører normalt til for stor modstand, hvilket påvirker normal aflæsning af filamentet.

(1) For kraftig bøjning af PTFE-slangen

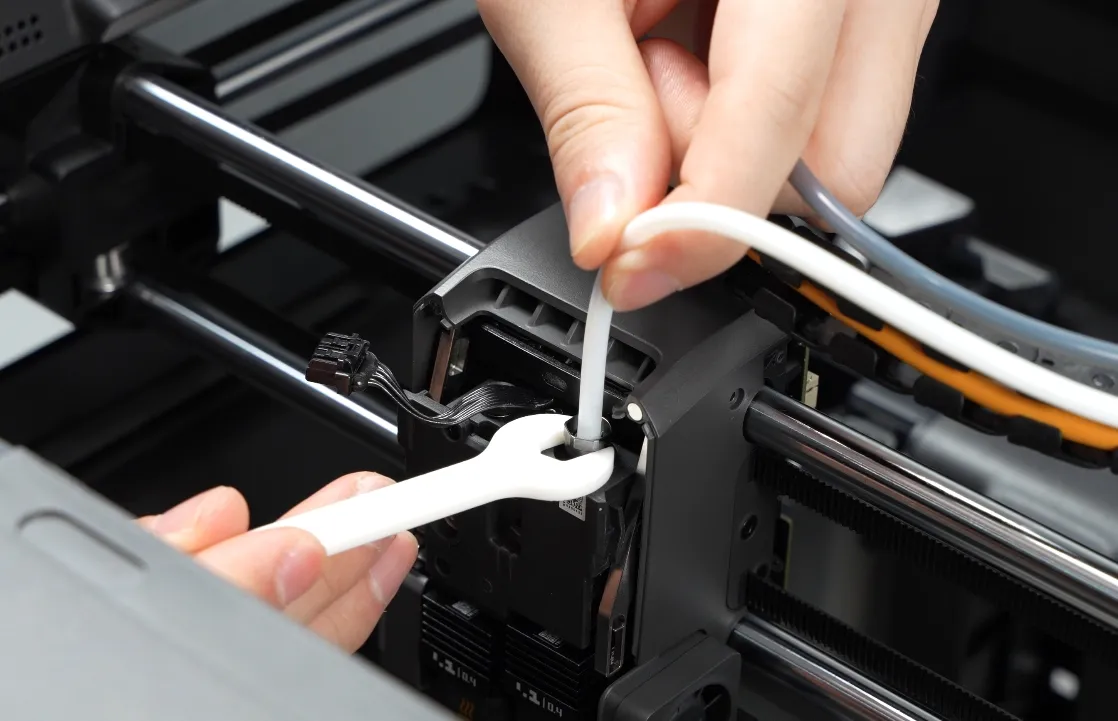

Drej flowblokeringssamlingens arm til højre for at blotlægge den højre filamentsensors trykluftstik, brug en nøgle til at løsne trykluftstikket mod uret, tag PTFE-slangen ud, og sæt den i igen;

(2) Aflæsningsfejl ved specialfilament
Hvis aflæsningsfejl kun opstår med bestemte typer filament (såsom filament med høj hårdhed som PLA-CF), anbefales det at bruge en ekstern spole til at printe denne type filament.

Trin 5. Tjek filamentsensorerne på printhovedet og hjælpeekstruderen

Fjern printhovedets frontdæksel, brug en unbrakonøgle til at fjerne PTFE-slangens klemmemøtrik og PTFE-slangen på den højre dyse;

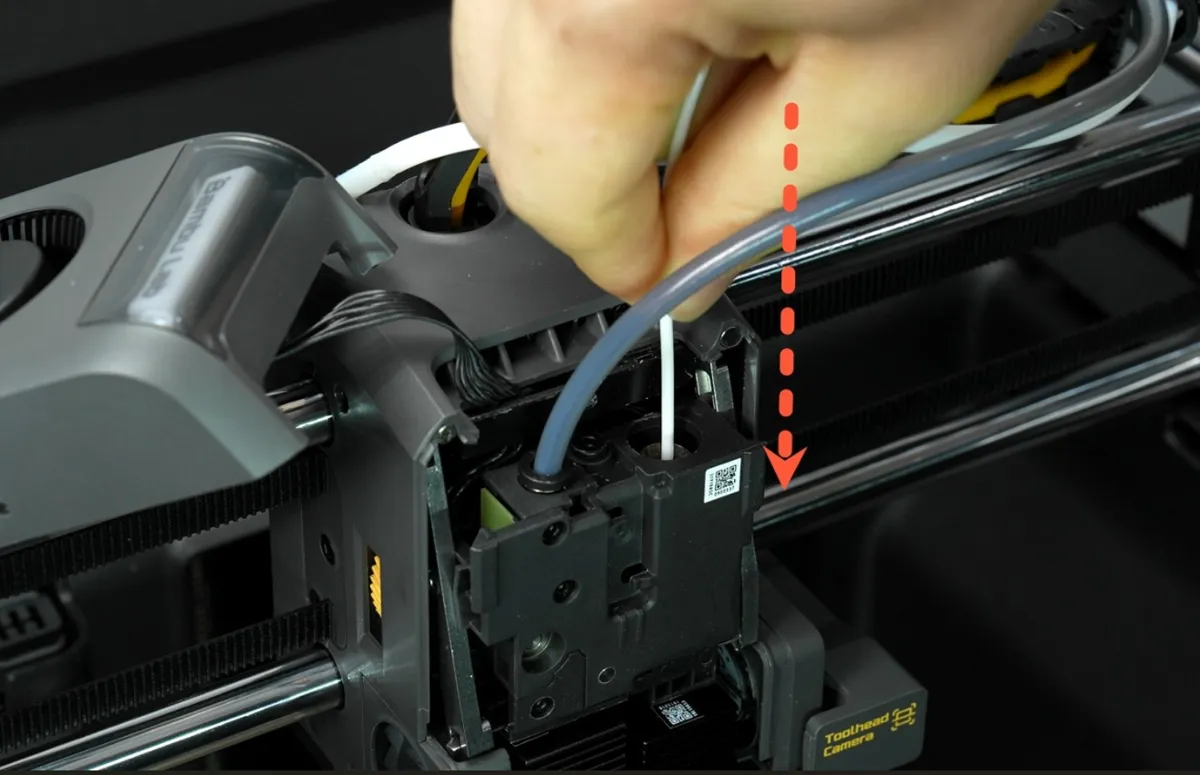

Indsæt et stykke filament, og observér, om den højre dyse på skærmen viser filament til stede; efter at have trukket filamentet ud, observér, om den skifter til status uden filament.

Intet filament

Filament på vej ind i printhovedet

• Hvis filamentstatussen på skærmen ikke ændrer sig, når du sætter filamentet i eller trækker det ud, så se Udskiftningsguide til ekstruderkomponenter til X2D for at sætte kablet i igen og prøve igen. Hvis Hall-kontakten fungerer normalt, men fejlen fortsætter, så fortsæt med følgende fejlsøgning.

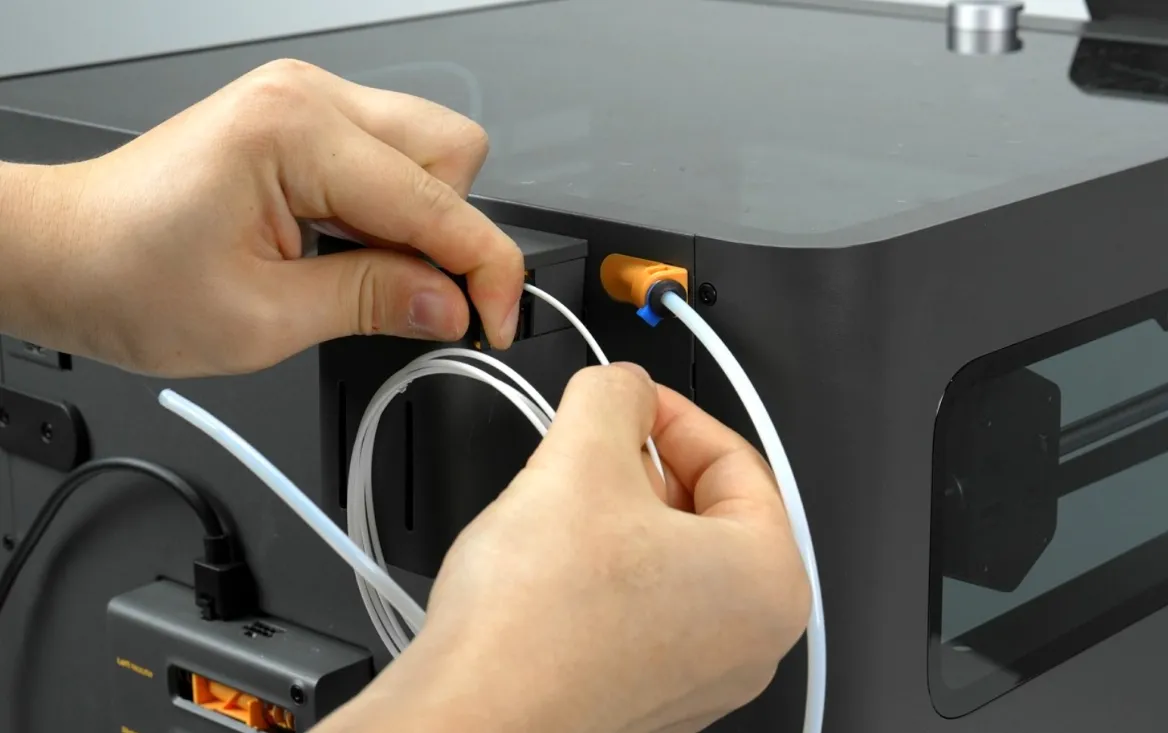

Indsæt filamentet fra hjælpeekstruderens indgang eller den tilsvarende bufferindgang (nederste indgang), indtil det ikke kan skubbes længere;

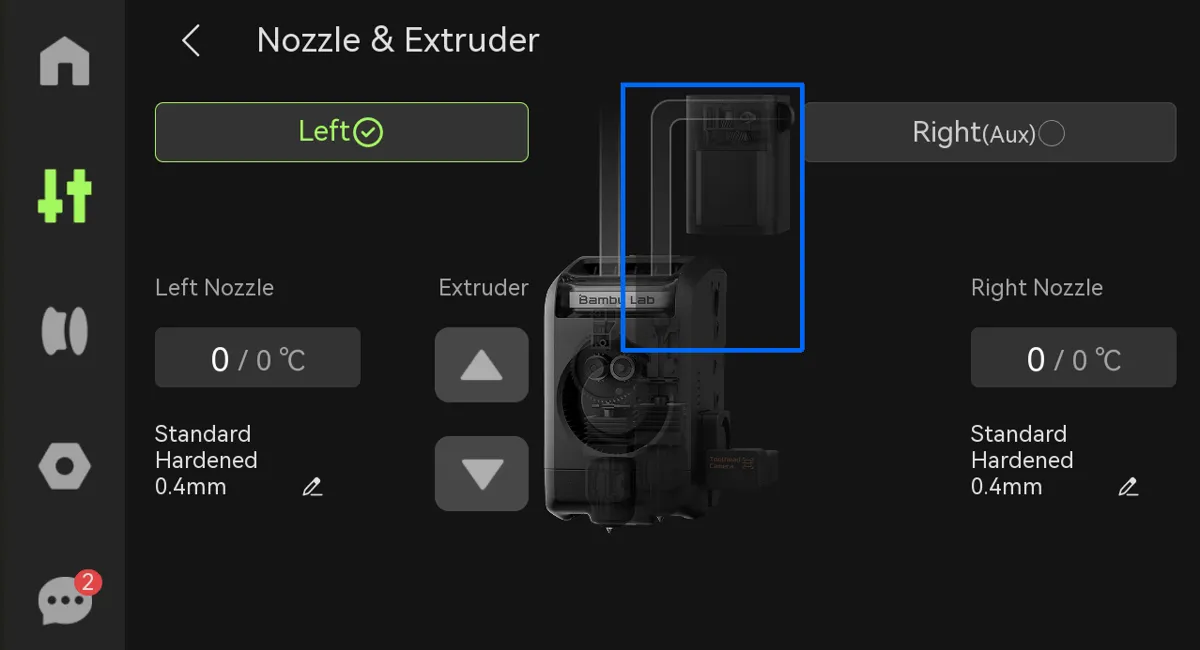

Når du har bekræftet, at filamentet er kommet ind i hjælpeekstruderen, skal du tjekke skærmen for at se, om hjælpeekstruderen viser, at der er filament; efter at have trukket filamentet ud, tjek om statussen skifter til intet filament.

Intet filament

Filament på vej ind i hjælpeekstruderen

• Hvis filamentstatussen på skærmen forbliver uændret eller ikke stemmer overens med den faktiske situation, er det en fejl på hjælpeekstruderens Hall-sensor ved indgangen. Se Inspektionsguide til filamentsensor for at løse filamentsensorfejlen, og prøv igen. Hvis filamentsensoren fungerer normalt, men fejlen fortsætter, så fortsæt til næste trin.

Trin 6. Tjek, om der er en HMS-fejl om unormalt hastighedssignal fra AMS-odometerhjulet

Hvis skærmen viser en HMS-fejl om unormalt hastighedssignal fra AMS-odometerhjulet, så se Udskift AMS 2 Pros interne hub-enhed for at udskifte den.

Trin 7. Tjek, om filamentbufferen sidder fast

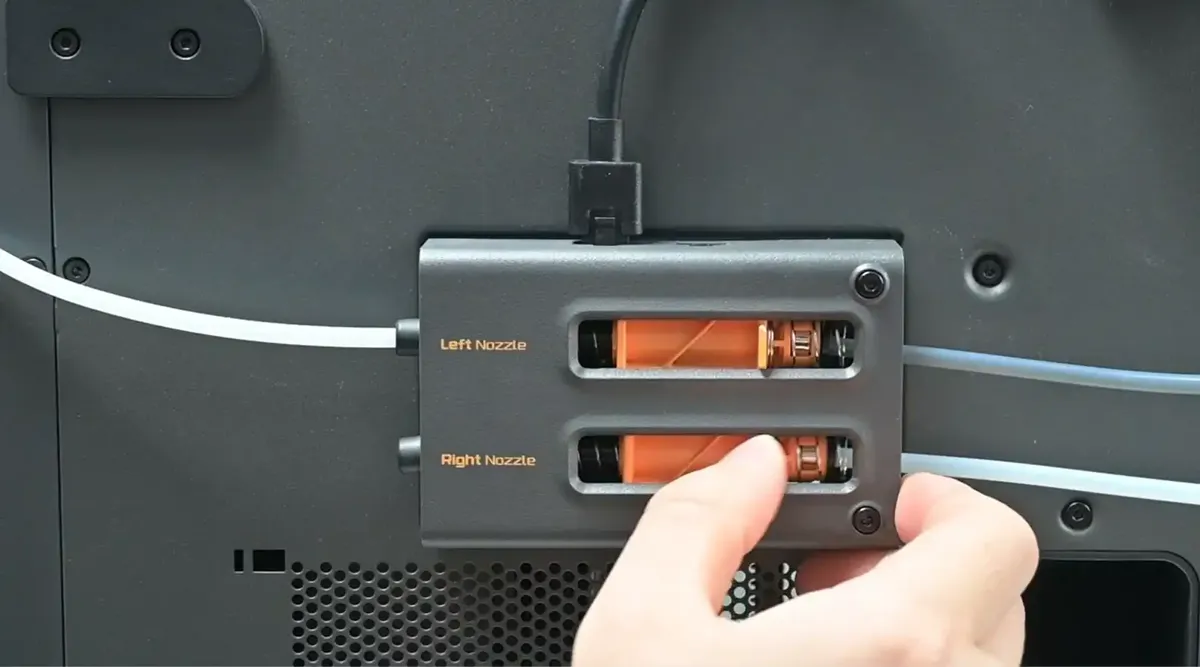

Efter at have fjernet filamentet, skal du dreje filamentbufferens skyder for at tjekke, om dens bevægelse er jævn;

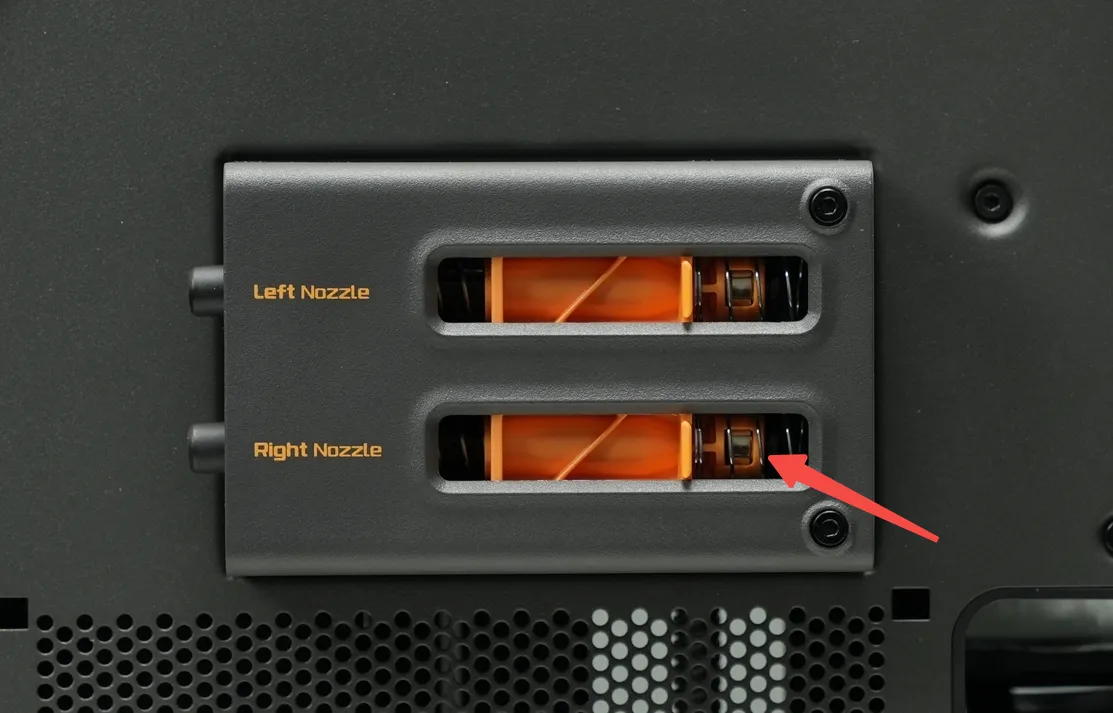

Hvis filamentbufferens skyder sidder fast eller ikke kan fjedre tilbage, skal du tjekke, om bufferfjederen er snoet.

• Hvis den er snoet, så brug en pincet til at rette fjederen ud;

• Hvis den ikke er snoet, så se Udskift X2D filamentbuffer for udskiftning.
