HMS_07FF-2000-0002-0009 Hjælpeekstruderens filamentfremføring mislykkedes. Det kan skyldes en tilstoppet PTFE-slange eller slidt filament, der får ekstruderen til at glide. Fjern filamentet, rens PTFE-slangen, afkort beskadiget filament, ilæg igen, og prøv ekstrudering på ny.

Fejlbeskrivelse

Under filamentilægning i AMS'ens fjernekstruder fremfører AMS'en filamentet til fjernekstruderens filamentindløb, hvorefter fjernekstruderen fortsætter med at skubbe filamentet til værktøjshovedets højre dyse. Hvis længden af det filament, ekstruderen skubber, når grænseværdien, uden at værktøjshovedets Hall-filamentsensor nogensinde registrerer det, vil systemet fastslå, at filamentilægningen i fjernekstruderen er mislykkedes.

Denne fejl kan skyldes følgende årsager:

1. PTFE-slangen, der forbinder fjernekstruderen med værktøjshovedet, er løs.

2. PTFE-slangen fra fjernekstruderen til værktøjshovedet er for lang.

3. Filamentet er slidt eller glider inde i fjernekstruderen.

4. Fejl på Hall-sensoren til ilægning ved værktøjshovedets højre dyse.

5. Ekstruderens tandhjul giver ikke tilstrækkelig gribekraft.

6. Fjernekstruderen fungerer ikke korrekt

Nødvendige værktøjer og materialer

• H1.5 unbrakonøgle

• H2.0 skruetrækker

Fejlfindingstrin

Fejlfindingsforanstaltninger

Du kan tilpasse rækkefølgen af fejlfindingstrinnene efter behov.

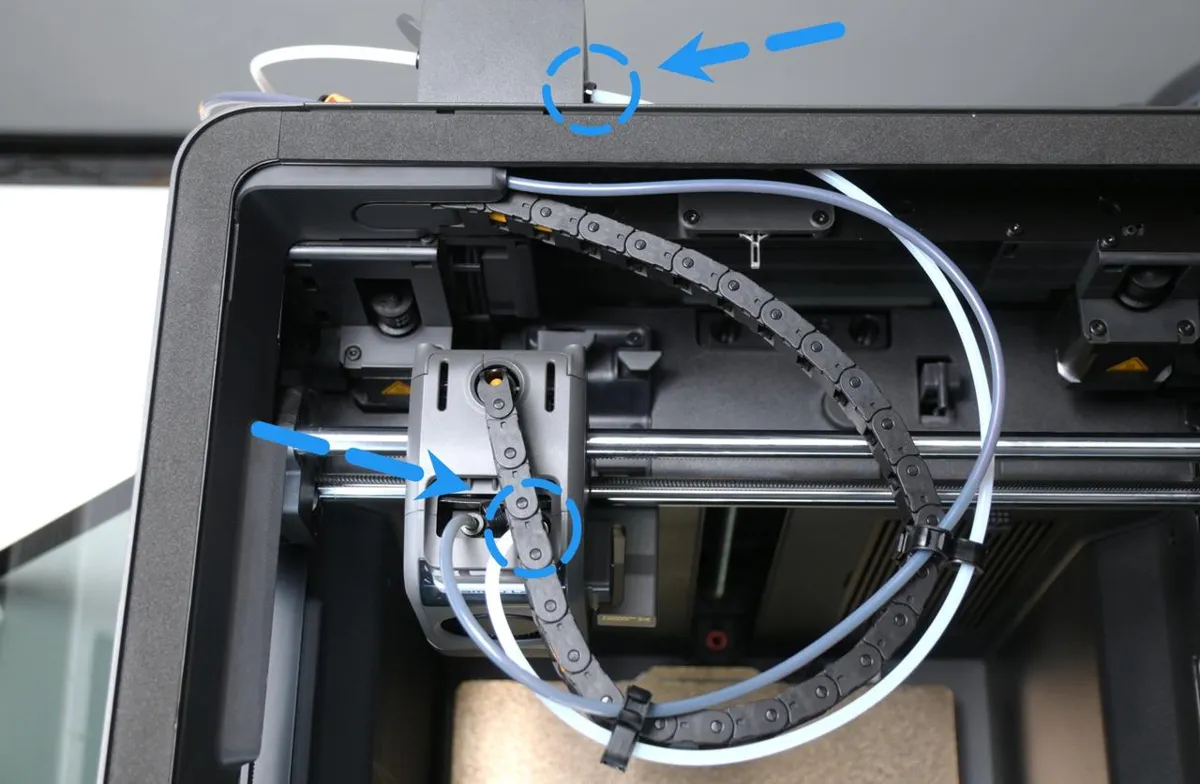

Trin 1: Kontrollér, om PTFE-slangen fra fjernekstruderen til værktøjshovedets højre dyse er løs eller frakoblet.

Undersøg PTFE-slangen fra fjernekstruderens filamentudløb til værktøjshovedets højre dyses filamentindløb. Sørg for, at PTFE-slangen hverken er løs eller beskadiget, og lås derefter stikkene fast i begge ender. Gentag ilægning af filament i højre ekstruder; hvis fejlen fortsætter, fortsæt til næste trin.

Trin 2: Kontrollér, om PTFE-slangen, der forbinder fjernekstruderen med værktøjshovedet, er for lang

Tryk på knappen Prøv igen på skærmen, eller start filamentilægningen på højre ekstruder igen.

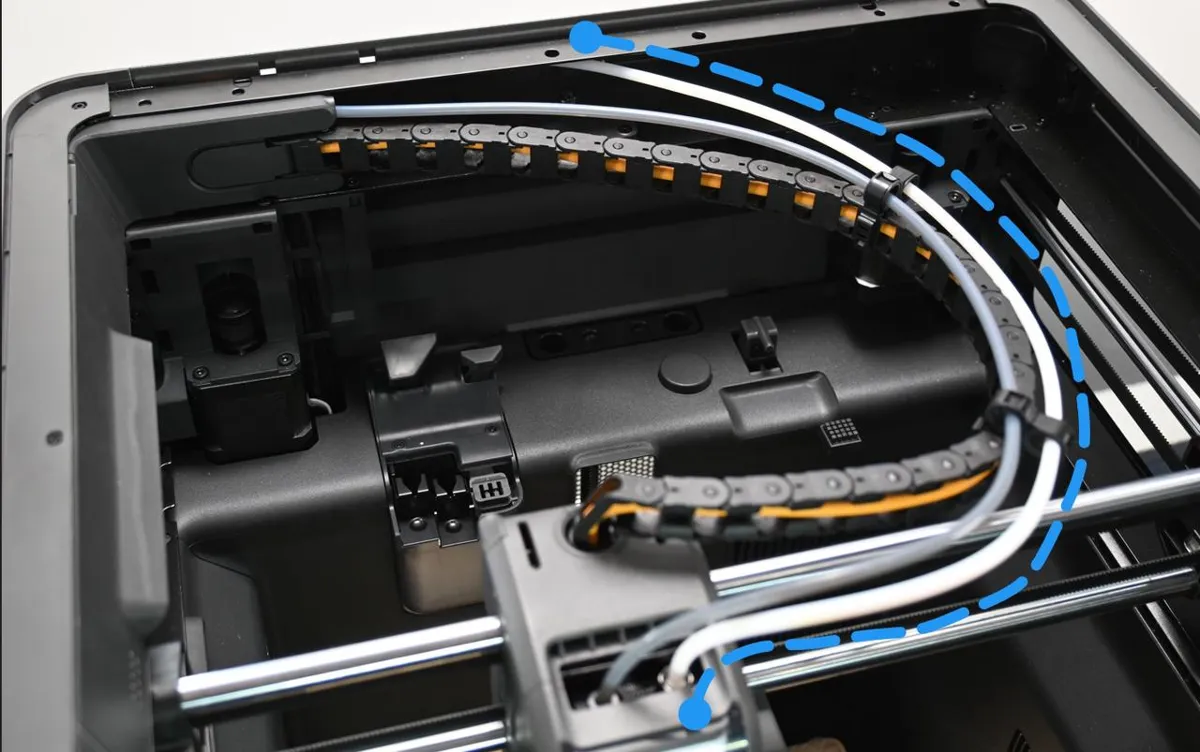

Skub manuelt filamentet, indtil det ikke kan bevæge sig længere, så det trykkes fast mod ekstruderens tandhjul. Observér ekstruderens fremføring, og prøv forsigtigt at trække filamentet tilbage. Hvis filamentet trækkes fast ind og ikke kan trækkes tilbage, er grebet vellykket. Lad fremføringsprocessen fuldføre. Hvis fejlen fortsætter, fortsæt til næste trin.

Trin 3: Kontrollér for slid eller glidning af filament inde i fjernekstruderen

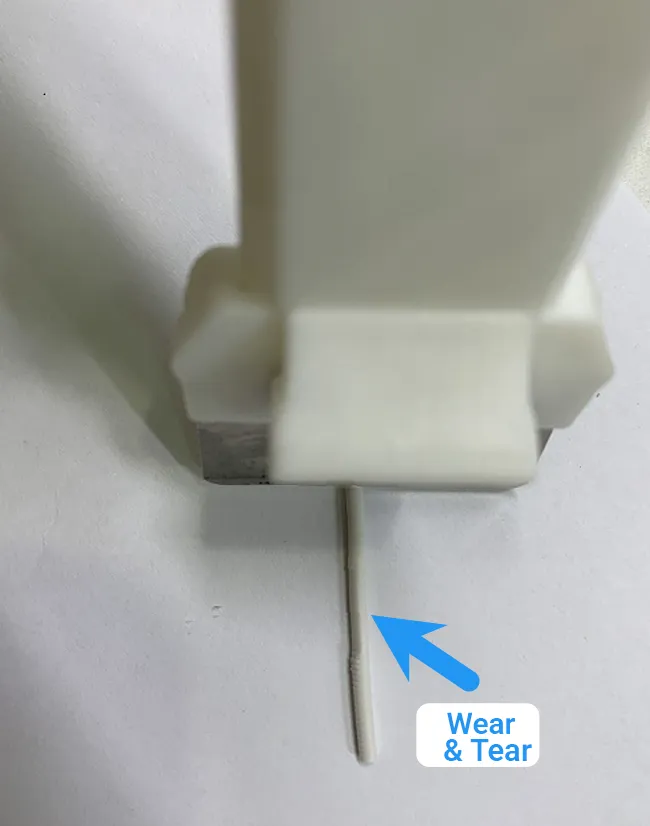

Undersøg diameteren på det filament, der fremføres ind i fjernekstruderen, for udtynding, synligt slid eller buler. Hvis der ikke findes uregelmæssigheder, prøv handlingen igen. Hvis fejlen fortsætter, fortsæt med yderligere fejlfinding.

Trin 4: Kontrollér, om Hall-filamentsensoren på højre dyse fungerer korrekt

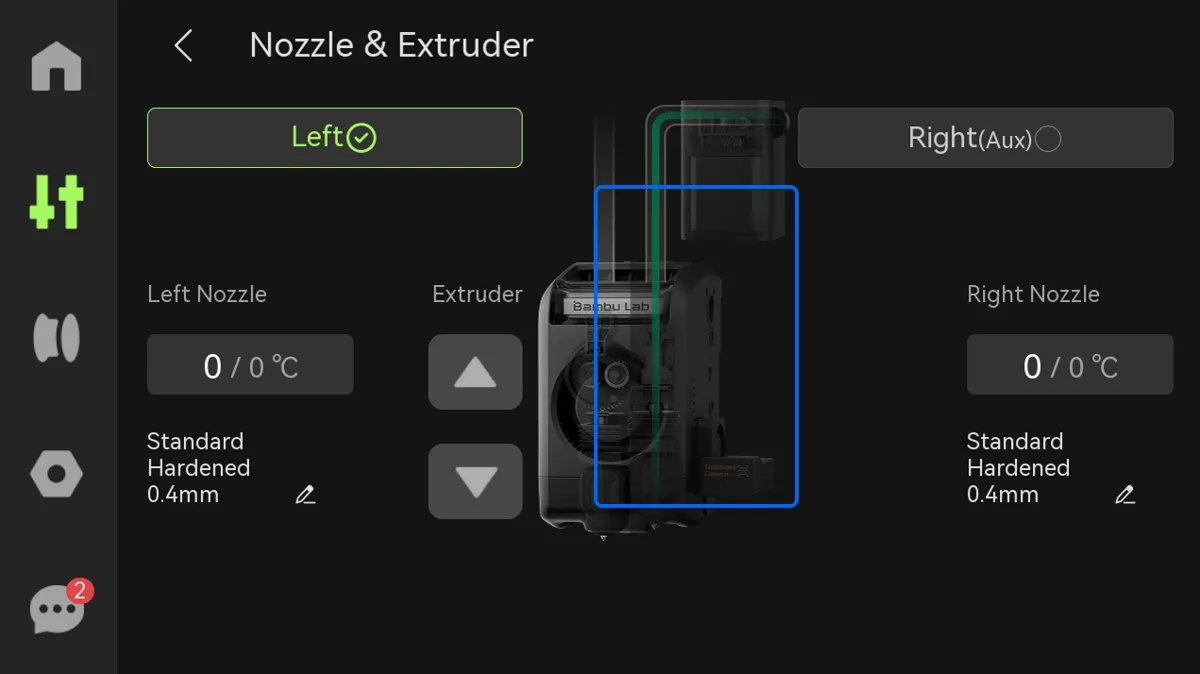

Fjern værktøjshovedets frontdæksel, og træk PTFE-slangen ud af værktøjshovedets højre dyse. Før et stykke filament ind i højre dyse, og observér, om filamentindikatoren lyser på ekstrudersiden på printerens skærm.

Intet filament registreret

Filament registreret

Hvis indføring eller udtagning af filament ikke ændrer filamentstatussen på printerens skærm, henvises til Filament Sensor Troubleshooting Guide for diagnostik. Prøv igen efter fejlfinding. Hvis Hall-kontakten fungerer normalt, men fejlen fortsætter, fortsæt med yderligere fejlfinding.

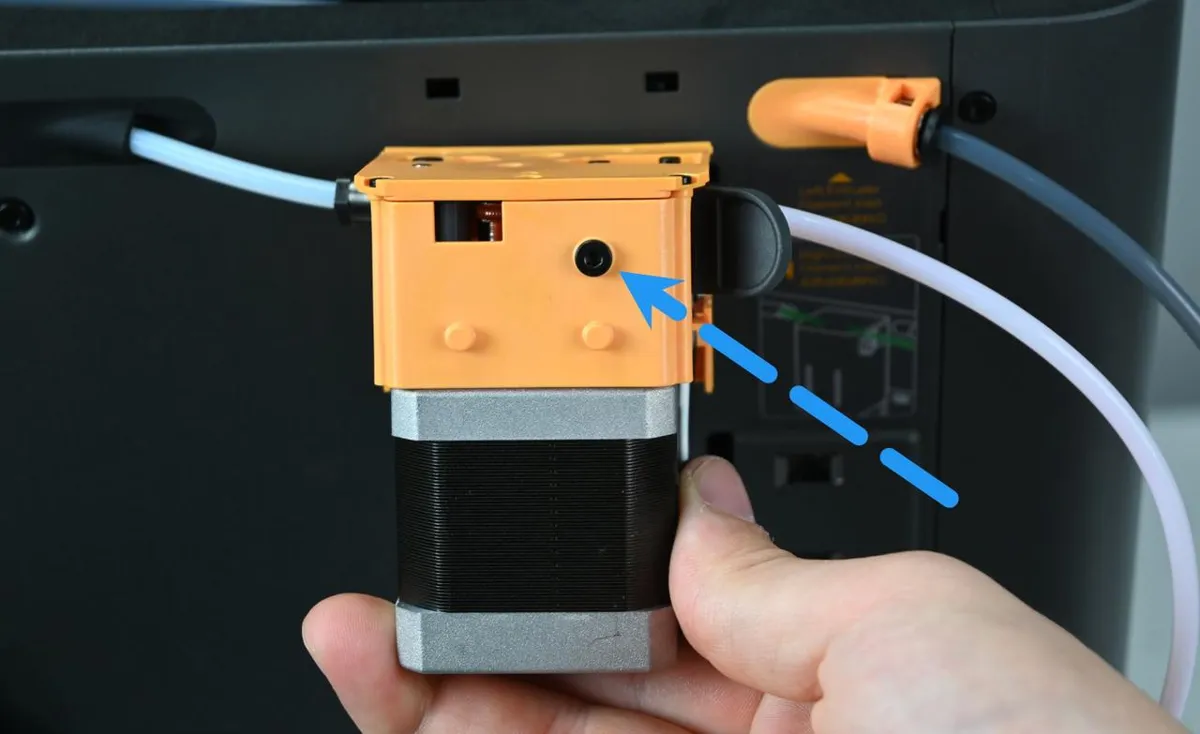

Trin 5. Kontrollér ekstruderens spændeskruer

Fjern ekstruderen fra bagpladen, afbryd ekstruderens ledningsføring fra printeren, fjern ekstruderdækslet, og kontrollér, om skruerne vist på billedet er korrekt spændt. Når du har bekræftet, at skruerne er spændt, montér fjernekstruderen igen.

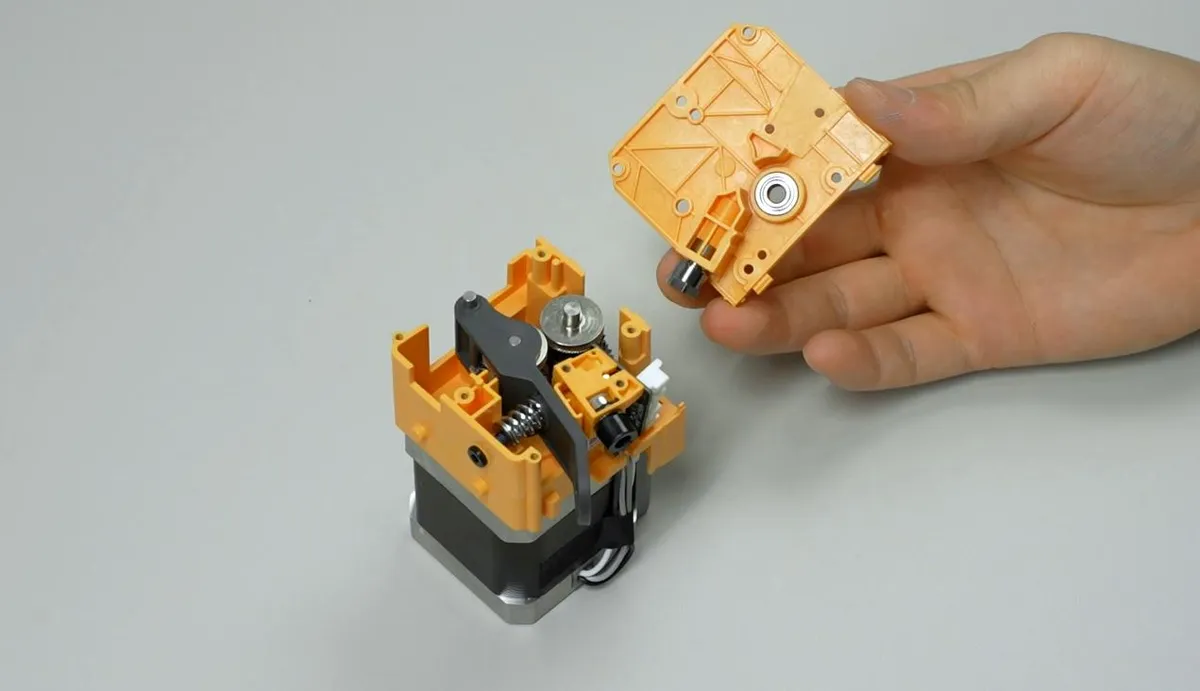

Hvis problemet efter ovenstående kontroller stadig ikke er løst, kan fjernekstruderen have indvendig skade. Undersøg ekstruderens struktur ved at følge Inspect the Extruder Structure wiki, eller udskift fjernekstruderen.
