HMS_0501-0400-0003-0006 Låsen til induktions-hotend kan være slidt. Udskift induktions-hotend-låsen, og rengør stængerne på induktions-hotend-rammen for at sikre korrekt skift af hotend.

Fejlbeskrivelse

Efter længere tids printning kan der opstå slitage på de lineære stænger og på låsehåndtaget til induktions-hotend, hvilket kommer til udtryk som:

Almindelige tegn omfatter:

• Succesraten for det automatiske skift af Vortek-hotend er faldet.
• Positioneringsfejlen øges under de automatiske hente- og parkeringsrutiner.
• Forringet overfladekvalitet på det printede emne, eller endda manglende skift af Vortek-hotend.

Enheden estimerer automatisk forbruget af smøremiddel ud fra printaktiviteten og de vedligeholdelsesregistreringer, brugeren har indtastet.

Nødvendigt værktøj og materialer

• Fnugfri klud (nonwoven)
• Sprit

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid printeren og afbryd strømmen, før du udfører vedligeholdelsesarbejde. Gør du ikke det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller de omkringliggende omgivelser.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker af sikkerhedshensyn og være særligt omhyggelig med ikke at klemme, beskadige eller lægge tryk på nogen blottede ledninger, stik eller printkort. Bemærk desuden, at nozzlen kan være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller bekymringer i forhold til ovenstående eller trinnene i denne guide, så opret en ny sag på vores supportside for at få hjælp.

Lokalisering af fejl og løsningsproces

1. Bevæg manuelt induktions-hotend-rammen op og ned for at sikre, at den bevæger sig frit.
2. Kontrollér låsehåndtaget på toolhead for at bekræfte, at det fungerer korrekt.

Fejlfindingstrin

For stor modstand ved bevægelse af induktions-hotend-rammen.

Sørg for, at maskinen er slukket. Bevæg manuelt rammen op og ned i hele dens længde. Den skal bevæge sig jævnt, uden modstand eller usædvanlige lyde. Hvis den ikke bevæger sig som forventet, så følg trinnene herunder:

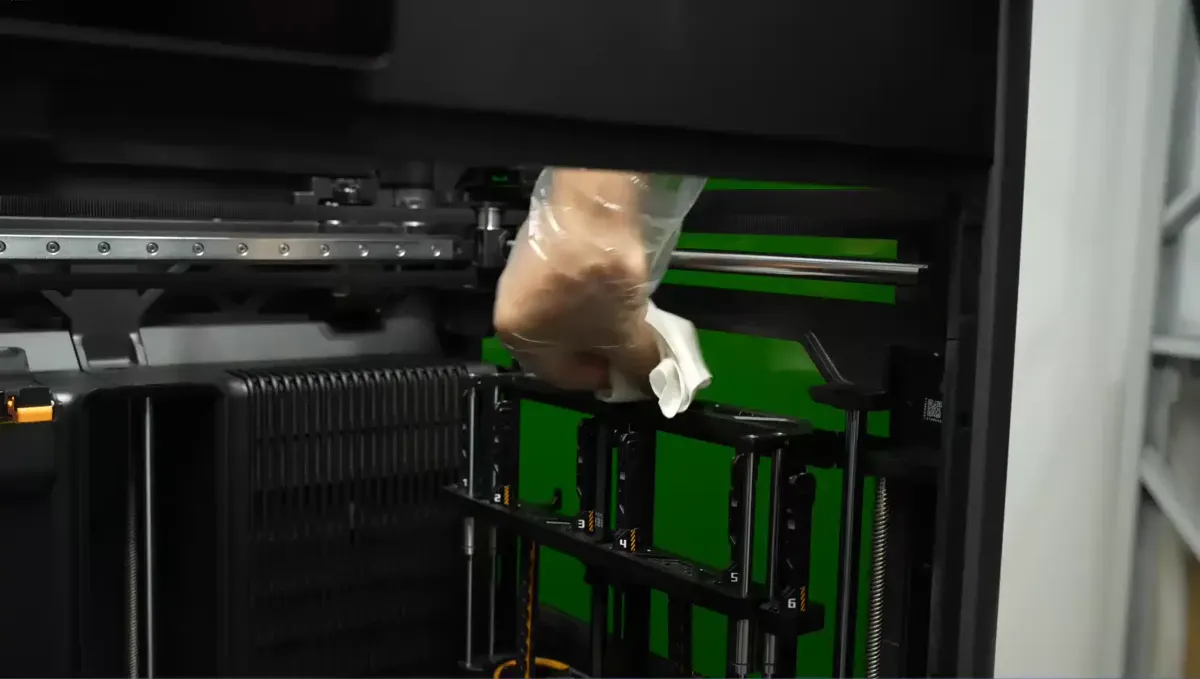

Trin 1. Klargør den fnugfri klud og sprit. Fugt kluden med en passende mængde sprit, og aftør omhyggeligt hele Vortek-systemet, herunder lineære stænger, docks og ramme.

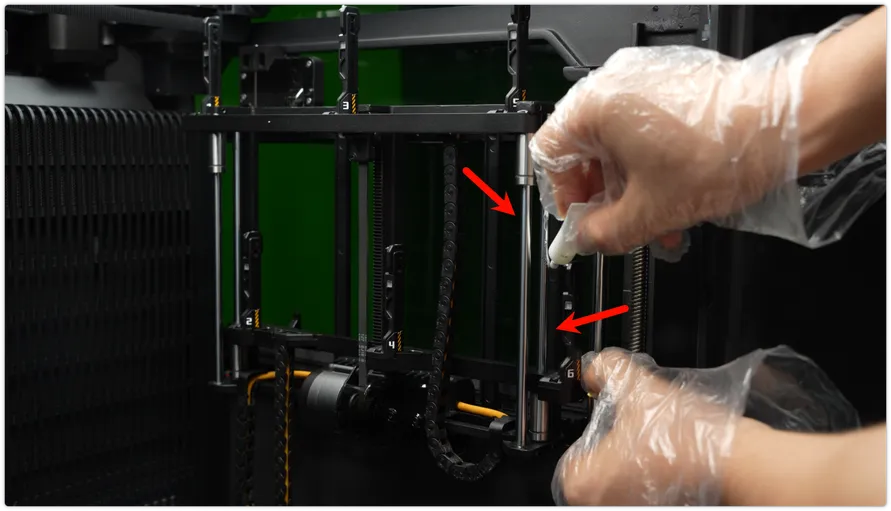

Trin 2. Påfør smøremiddel jævnt på de fire lineære stænger fortil og bagtil.

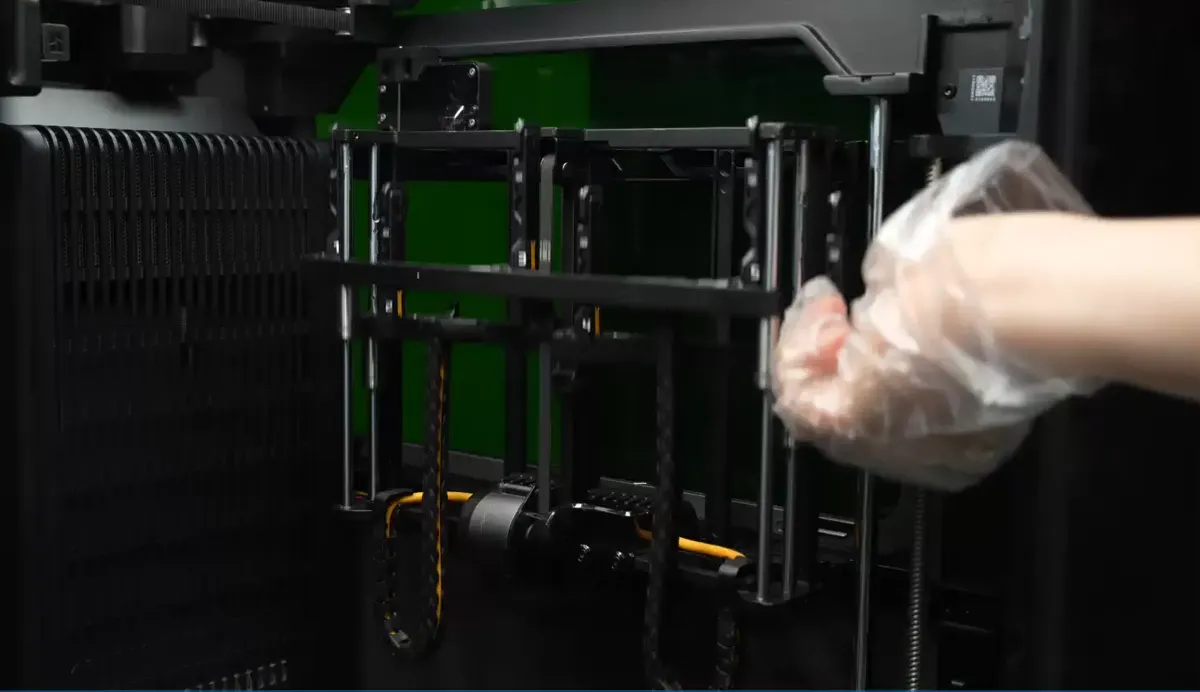

Trin 3. Skub langsomt rammen op og ned, så smøreolien kan trænge helt ind og fordele sig i de lineære lejer.

Trin 4. Fjern overskydende smøremiddel, der er løbet ud på de lineære stænger og rammens overflade, med en fnugfri klud, så restsnavs ikke sætter sig fast på dem.

Trin 5. Træk manuelt rammen op og ned. Bevægelsen skal være jævn, og eventuelle unormale lyde bør være væk.

Slitage på toolheadets låsehåndtag til induktions-hotend.

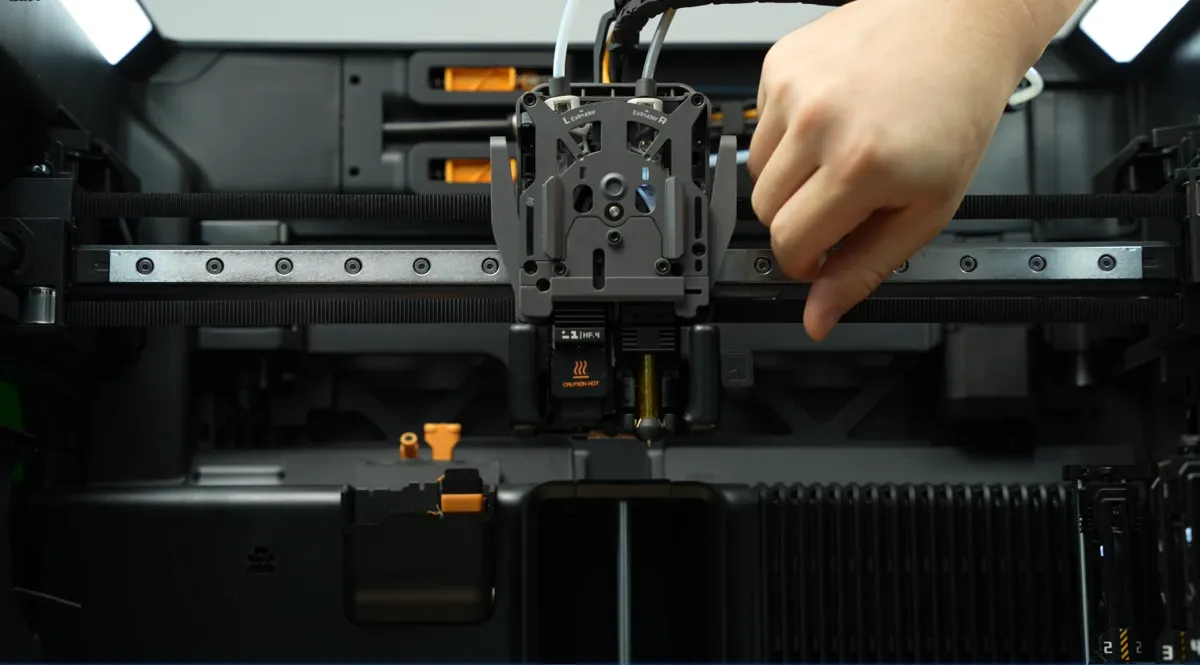

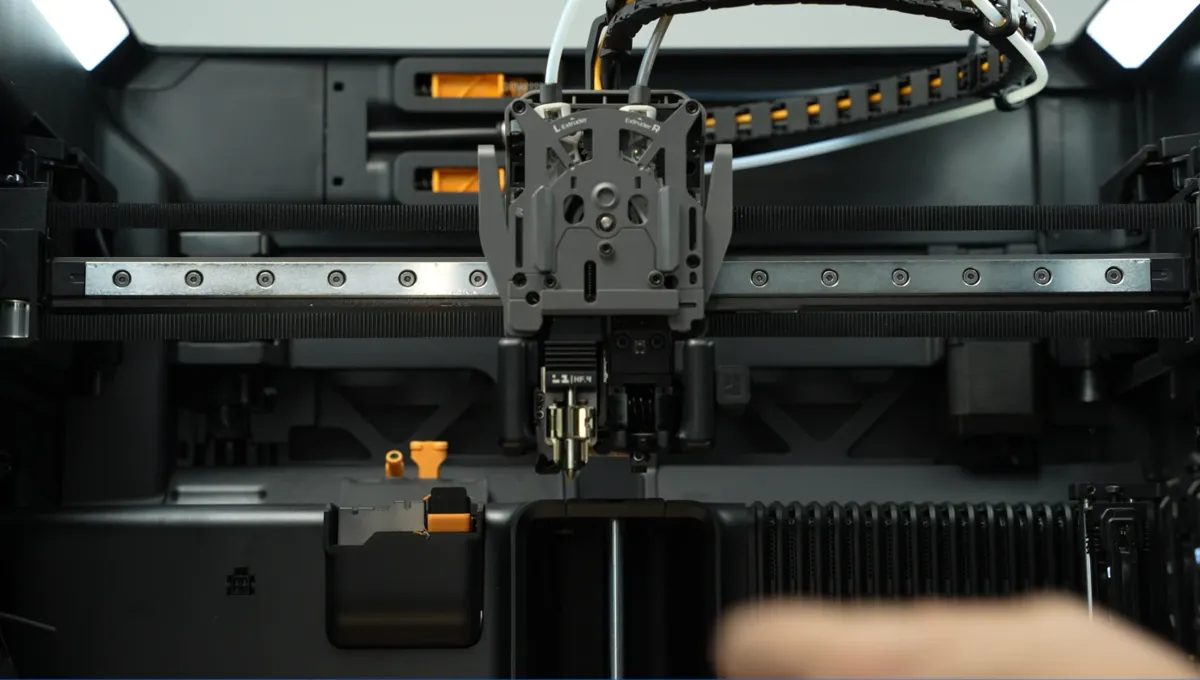

Trin 1. Fjern begge hotends fra toolhead. For at fjerne det venstre hotend skal du fjerne silikonemuffen, åbne nozzle-enhedens holdeclips og tage det ud. For det højre Vortek-hotend skal du trække låsehåndtaget til højre og fjerne hotendet.

Trin 2. Følg trinnene i udskiftningsguiden til ekstruderens forreste dæksel med filamentstyr til H2C

Trin 3. Træk låsehåndtaget til højre, indtil det er helt fjernet. Hvis låsehåndtaget viser tydelige tegn på slitage, bør det udskiftes.

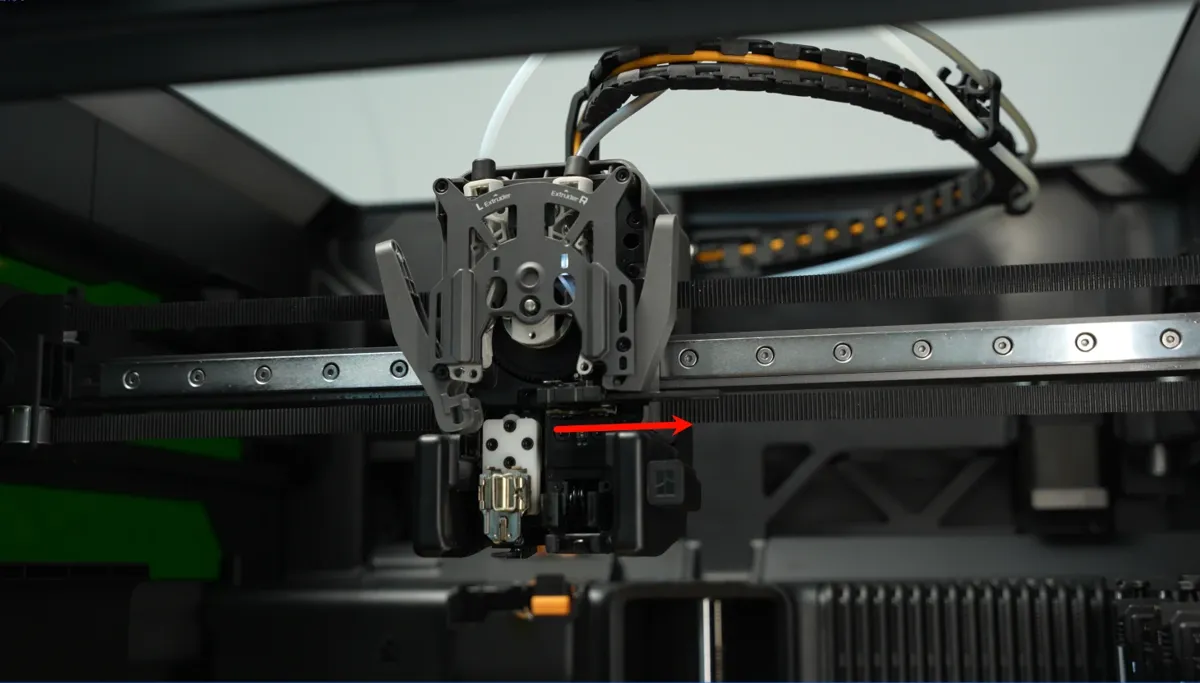

For at kontrollere for tegn på slitage henvises til billedet i trin 4. Dit låsehåndtag bør se præcis ud som det viste, uden synlige ridser eller bøjede tapper.

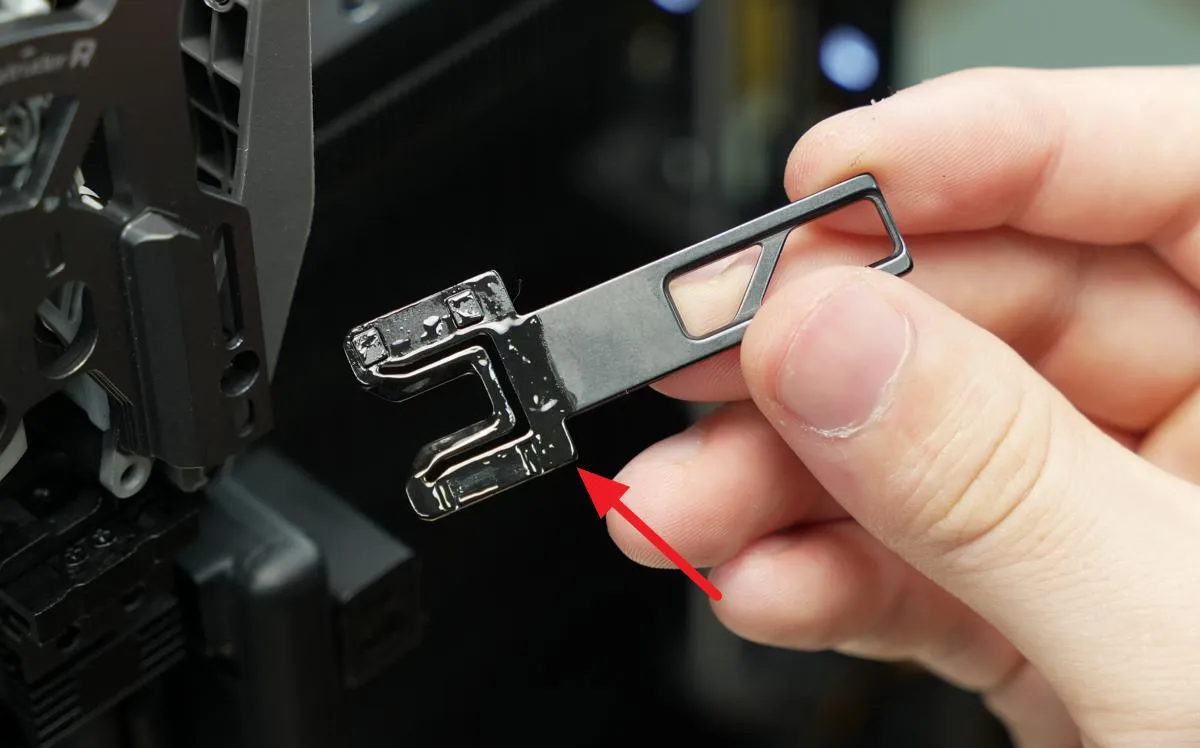

Trin 4. Påfør smøremiddel på begge sider af låsehåndtaget som vist:

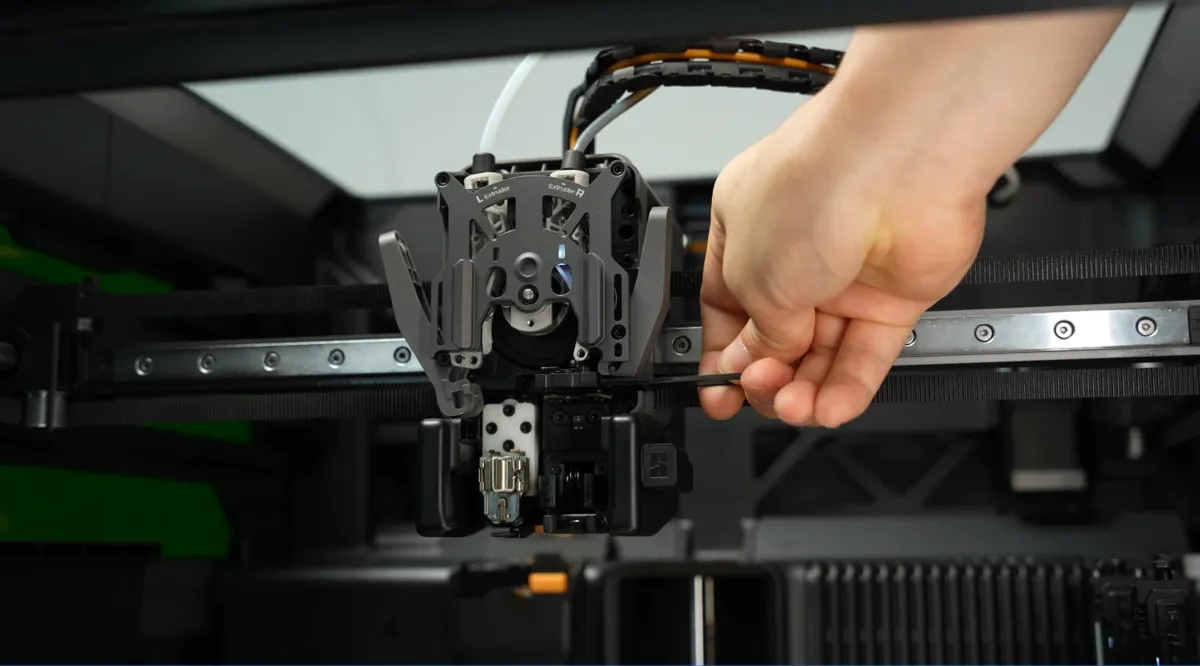

Trin 5. Sæt låsehåndtaget i den tilhørende rille på toolhead med den angivne overflade opad.

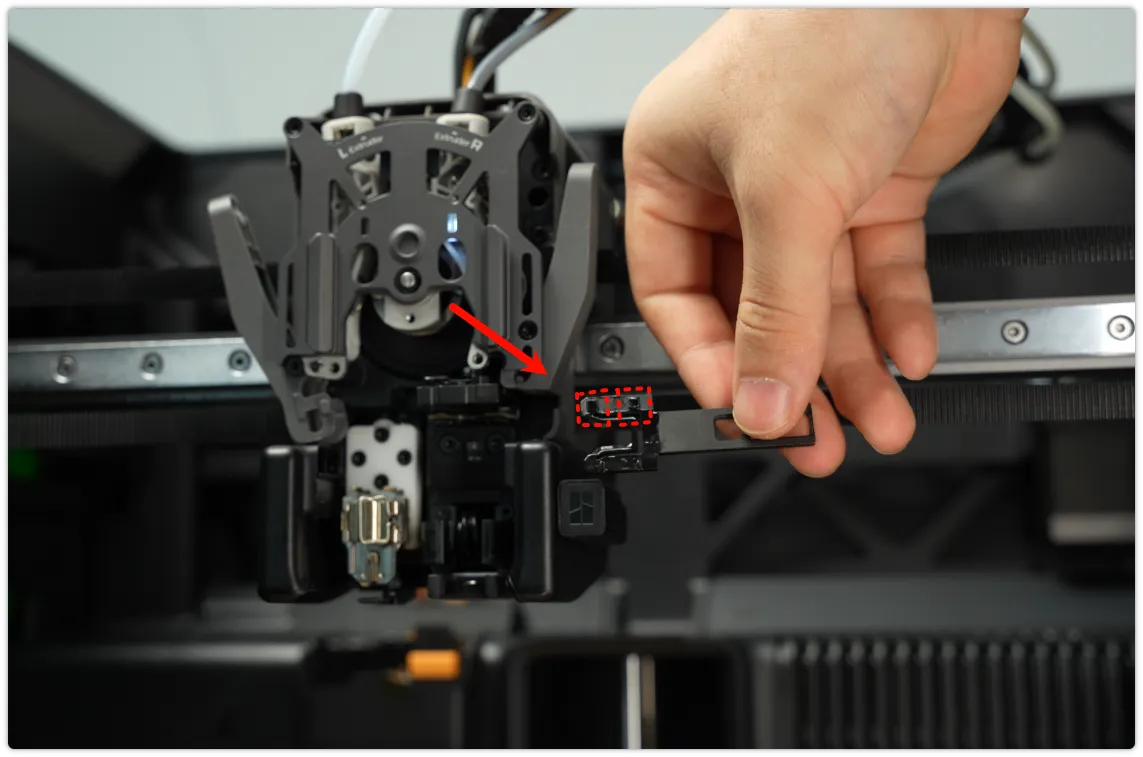

Sådan genkender du oversiden: Som vist på billedet herunder har den to enkeltstående tapper markeret med rødt.

Trin 6. Genmontér ekstruderens forreste dæksel med filamentstyr efter trinnene i udskiftningsguiden til ekstruderens forreste dæksel med filamentstyr til H2C

Trin 7. Genmontér begge hotends

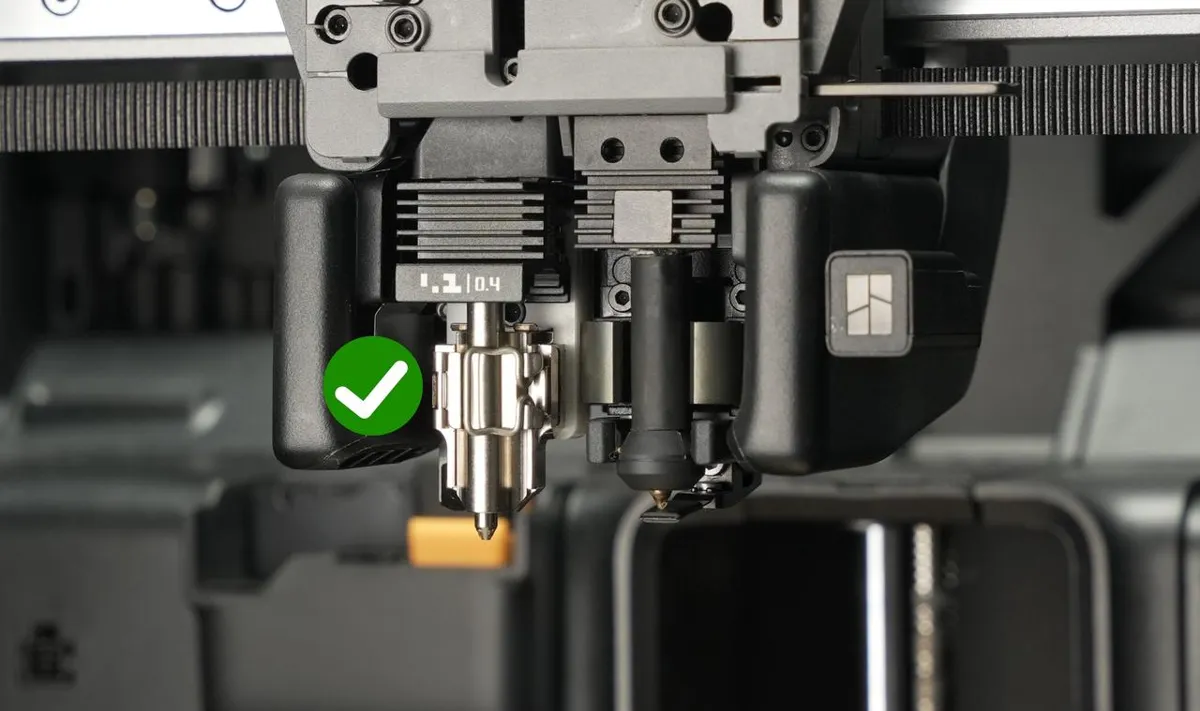

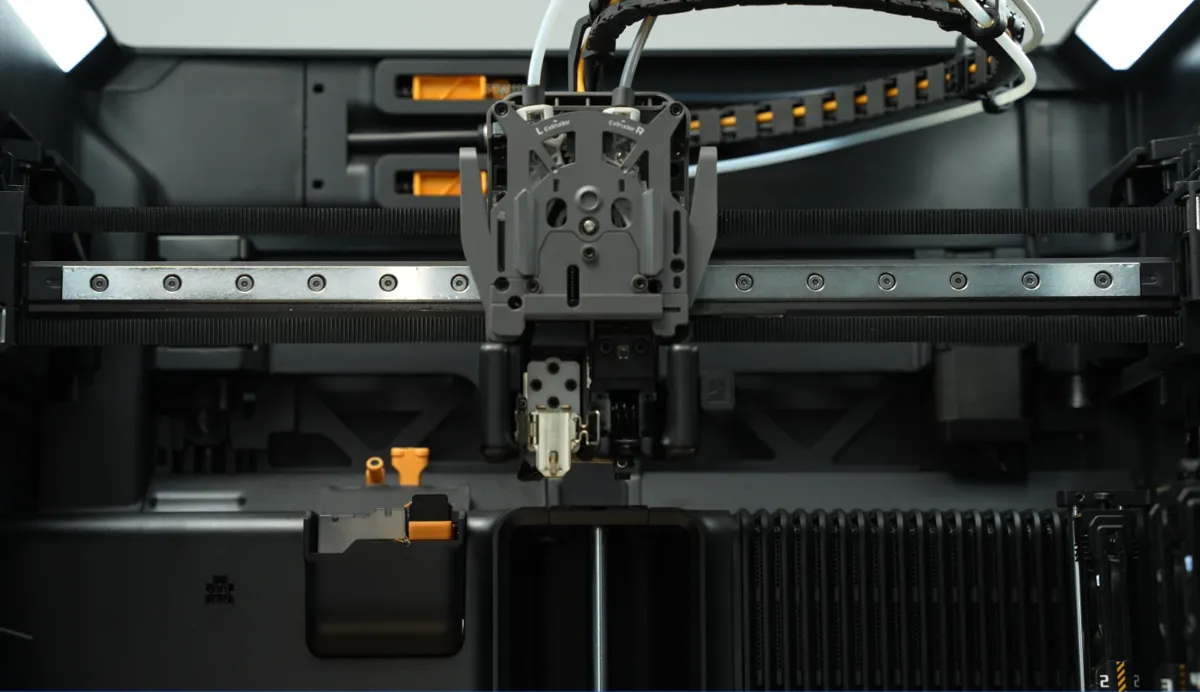

• Venstre nozzle: Placér venstre nozzle-enhed i monteringspositionen, fastgør holdeclipsen, og bekræft, at nozzlen ikke sidder løst; genmontér silikonemuffen på venstre nozzle.

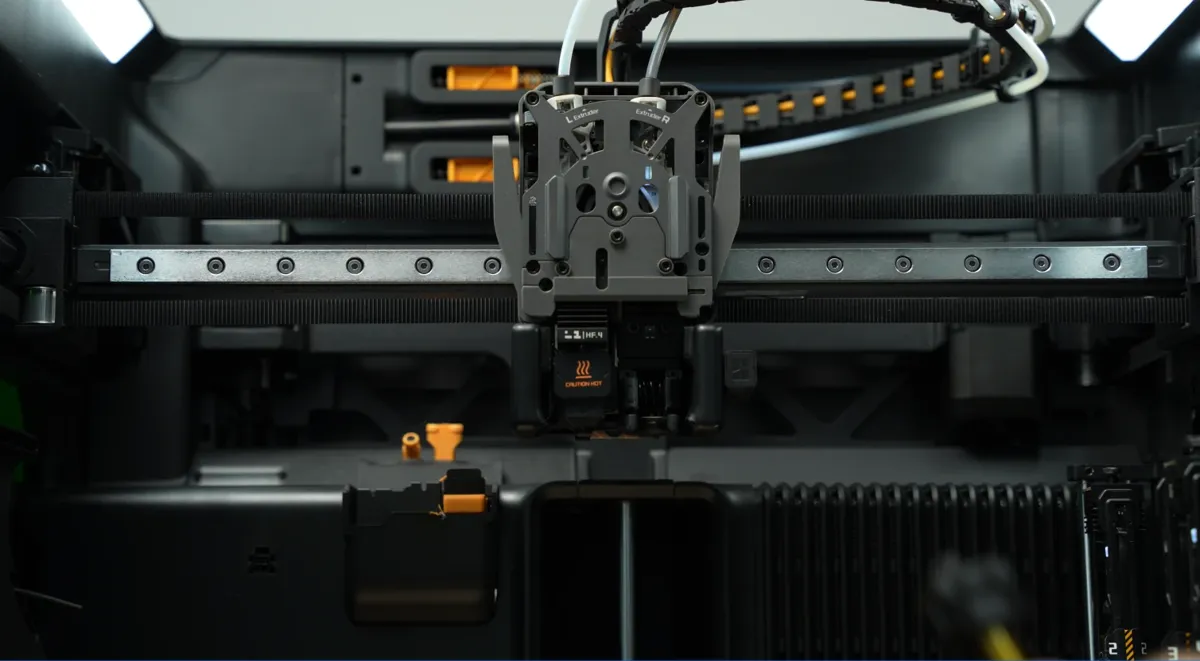

• Højre nozzle: Sørg for, at træhåndtaget er i den udtrukne position, ret Vortek-hotendet ind efter monteringspositionen, og skub det ind. Tryk derefter træhåndtaget mod toolhead for at låse det på plads; ryst forsigtigt nozzlen for at bekræfte, at den er låst fast og ikke sidder løst.

For mere detaljerede monteringstrin til Vortek-hotendet henvises til udskiftningsguiden til induktions-hotend for H2C。
