HMS_0300-C000-0001-0003 Fejl på den automatiske topventil - den kan sidde fast.

Beskrivelse af problemet

Den automatiske topventil, der sidder i printerens forreste øverste del, regulerer luftstrømmen mellem kammeret og omgivelserne. Denne alarm udløses, når printeren registrerer, at spjældet ikke åbner eller lukker som kommanderet.

Styresystemet til den automatiske topventil består af:

• Automatisk topventil

• Servomotor

• Hall-sensor

• Magnet

Fejlfinding

Værktøjer, udstyr og materialer

• H2.0-unbrakonøgle

• H1.5-unbrakonøgle

Fejlisoleringsproces

1. Hvis den automatiske topventil ikke kan åbne/lukke → den automatiske topventil er unormal

   • Kontrollér for forhindringer, der blokerer ventilens bevægelse.

   • Kontrollér servomotorens drift (den bør give hørbare aktiveringslyde).

2. Hvis ventilen bevæger sig, men printeren ikke kan registrere dens tilstand → problem med Hall-sensor eller magnet

   • Inspicér monteringen af Hall-sensor og magnet.

   • Kontrollér, om Hall-sensorens kabel er løsnet.

Løsninger

Brugere kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1: Kontrollér, om der sidder et fremmedlegeme fast på den automatiske topventil / om selve servoen bevæger sig unormalt

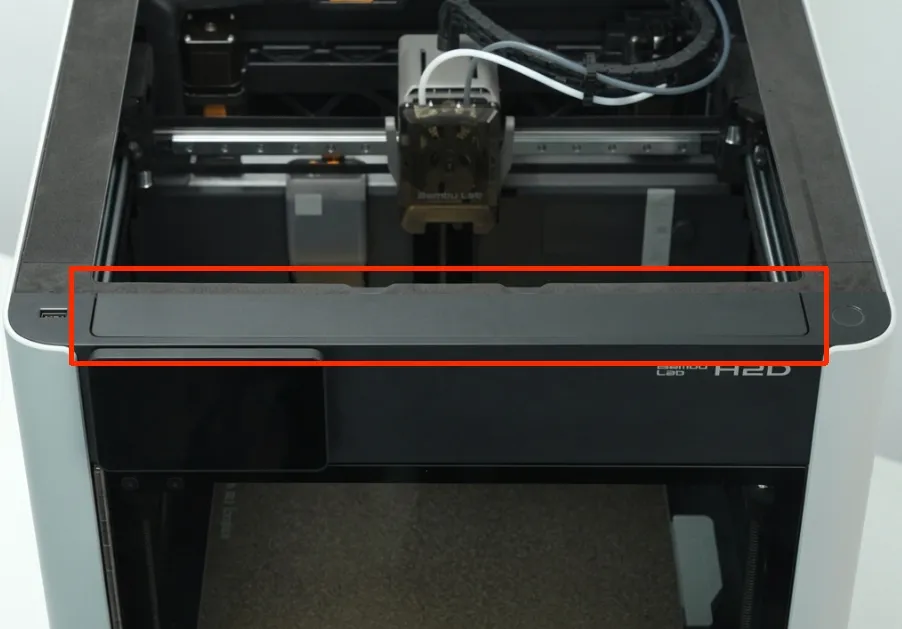

1. Kontrollér for eventuelle fremmedlegemer over spjældet og ved spjældets luftventil. Hvis der er nogen, rens dem grundigt væk og prøv igen.

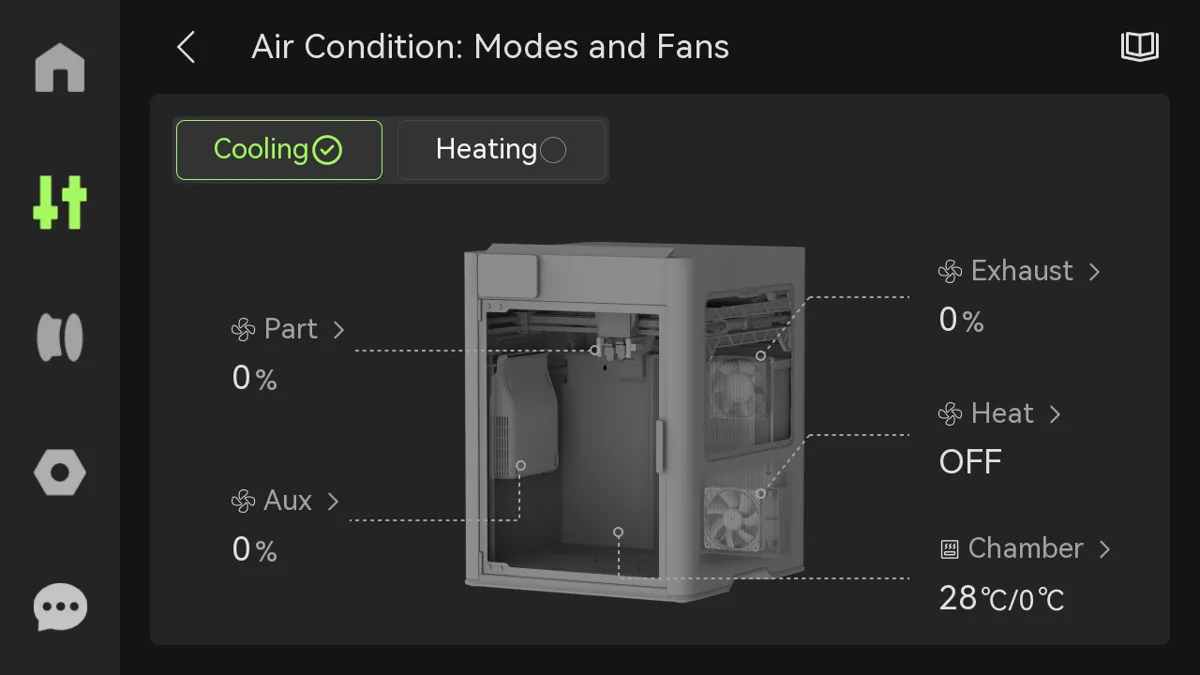

2. Skift luftkonditioneringstilstand via skærmen. I køletilstand åbner spjældet, og servomotoren udsender en summende lyd under normal drift. Hvis servomotoren fungerer korrekt, fortsæt med de efterfølgende trin.

Trin 2: Kontrollér, om den automatiske topventil og vippearmen er normale

Til den efterfølgende fejlfinding kan du se denne wiki for at fjerne printerens bagpanel og udrensningsvisker: Replace H2D Purge Chute

Du kan kontrollere, om der er et fremmedlegeme nær den automatiske topventil, som kan forhindre den i at åbne eller lukke normalt. Hvis der er et fremmedlegeme, fjern det og prøv igen for at se, om den fungerer normalt igen.

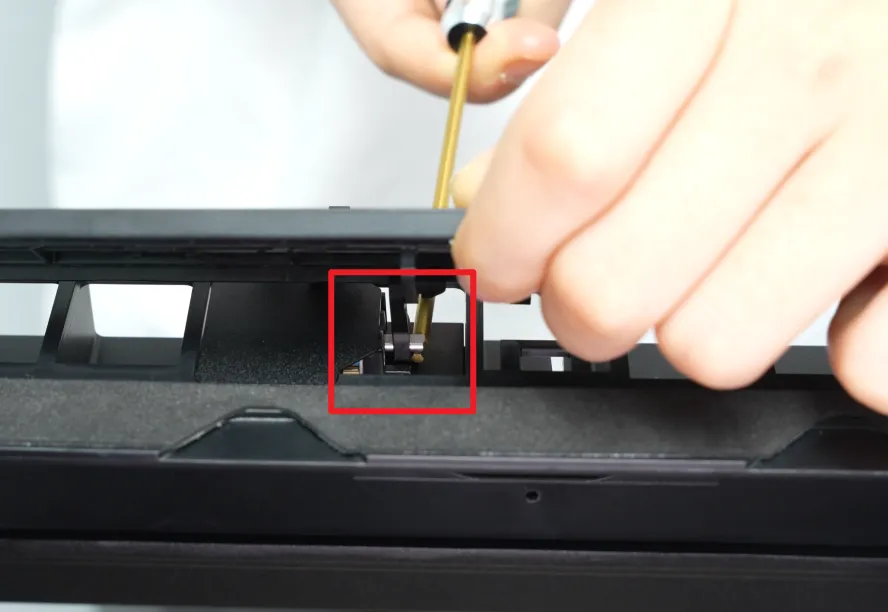

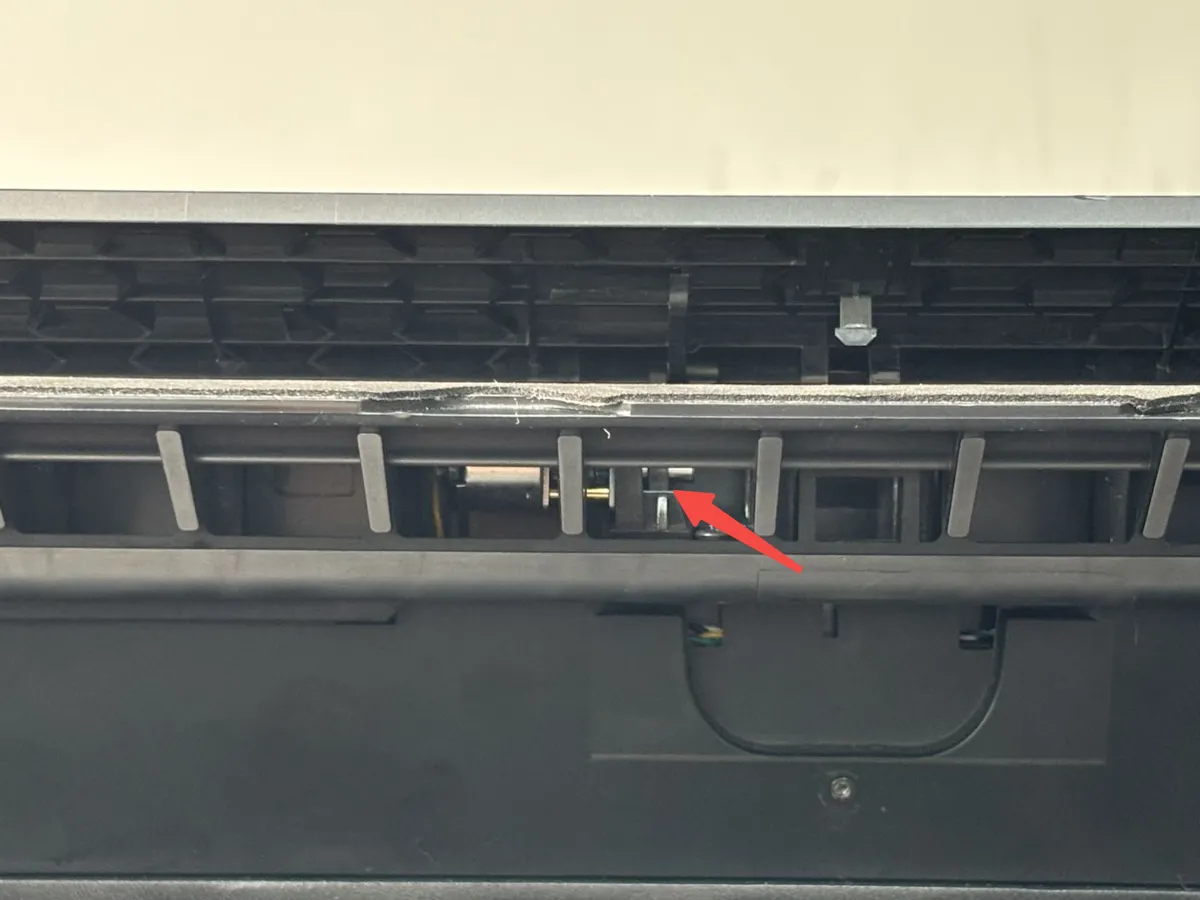

Kontrollér, om der er slør mellem spjældets vippearm og motoren. Hvis armen glider udad, kan du se denne wiki for først at fjerne frontdækslet og derefter bruge unbrakonøglen til at skubbe armen tilbage.

Replace H2D Automatic Top Vent

Hvis skaden skyldes den automatiske topventil, kan du se denne wiki for at udskifte den automatiske topventil: Replace H2D Automatic Top Vent

Trin 3: Kontrollér, om Hall-sensoren er normal

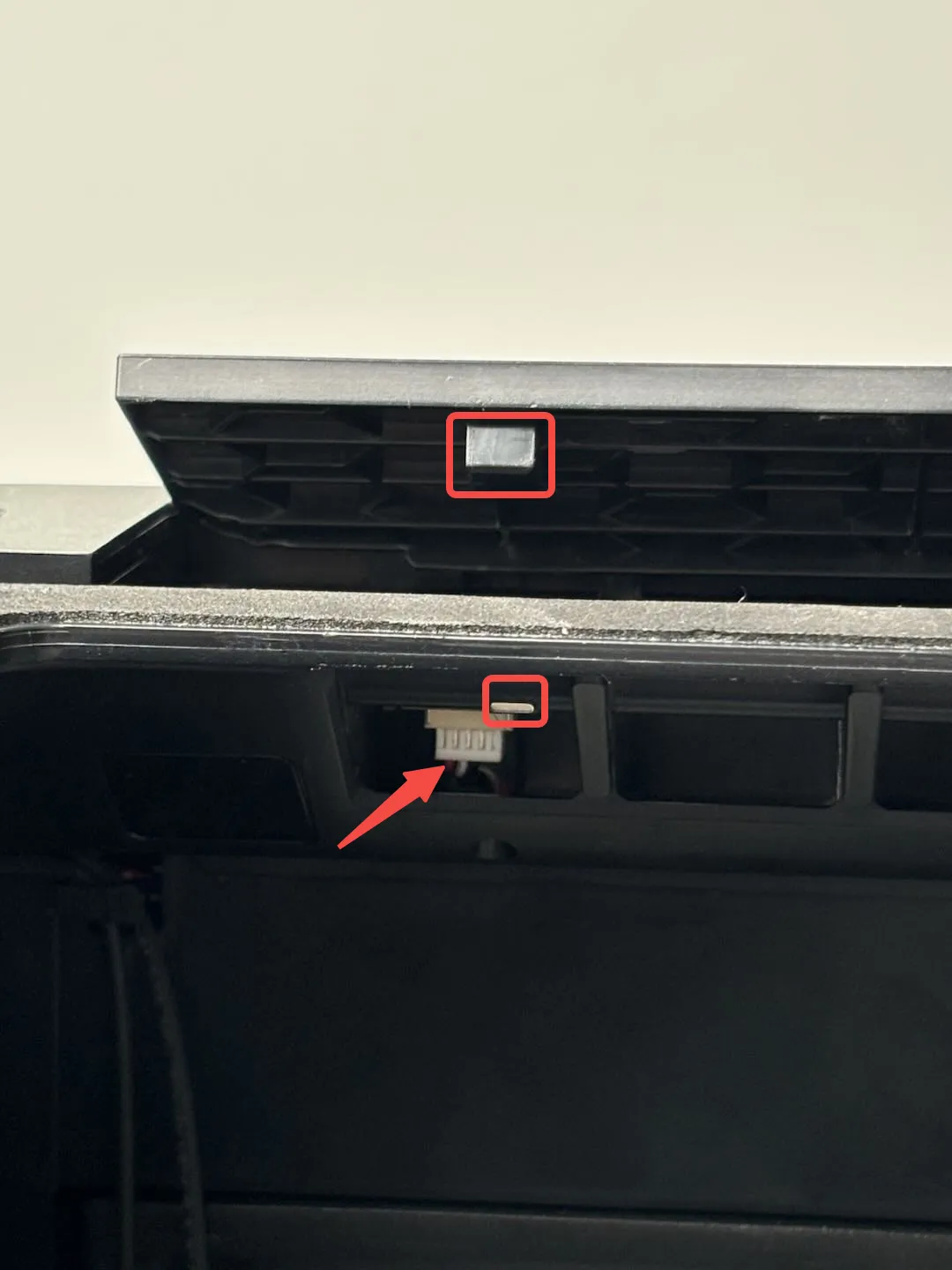

Hvis den automatiske topventil kan åbnes/lukkes, men stadig melder fejl, kan det være, at Hall-sensoren er unormal. Du kan se følgende figur for at kontrollere, om Hall-sensoren og magneten på det øverste automatiske spjæld er monteret normalt.

Hvis Hall-sensorens og magnetens positioner er normale, kan det skyldes en fejl i Hall-sensoren. Du kan se følgende wiki for at udskifte Hall-pladen: Replace H2D Hall Effect Sensor

Trin 4: Kontrollér, om motorstikket er normalt

Servostikket og Hall-forbindelsen deler et stik, der er tilsluttet MC board. Hvis den automatiske topventil er normal i fejlfindingen i "Trin 2", men den automatiske topventil ikke kan åbnes/lukkes.

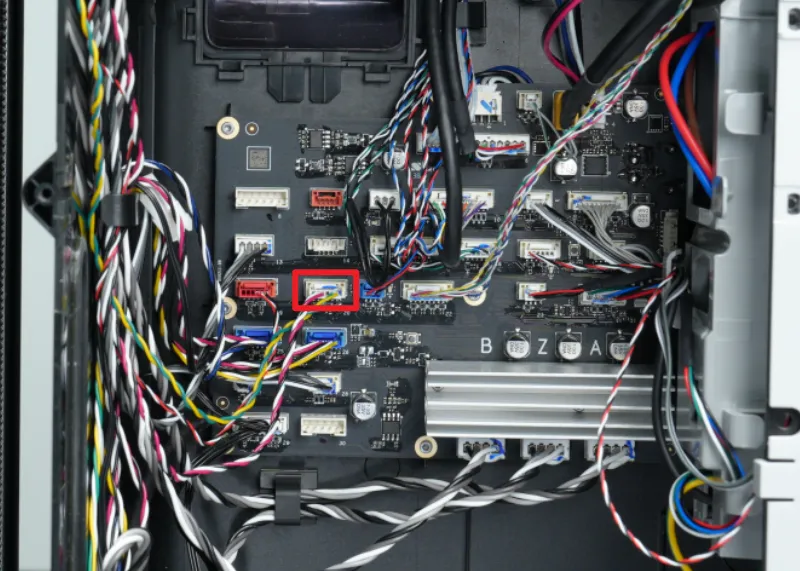

Vi anbefaler, at du ser følgende figur for at kontrollere, om servostikket er normalt. Hvis stikket er løst, anbefales det at sætte det til og prøve igen for at kontrollere, om det fungerer normalt igen:

Hvis stikket sidder ordentligt fast, men den automatiske topventil ikke kan åbnes/lukkes, kan det være, at motoren er unormal. Du kan se denne wiki for at udskifte topdæksel-enheden: Replace H2D Enclosure Top Frame

Kabinettets øverste ramme indeholder servoen til den automatiske topventil.

Funktionskontrol

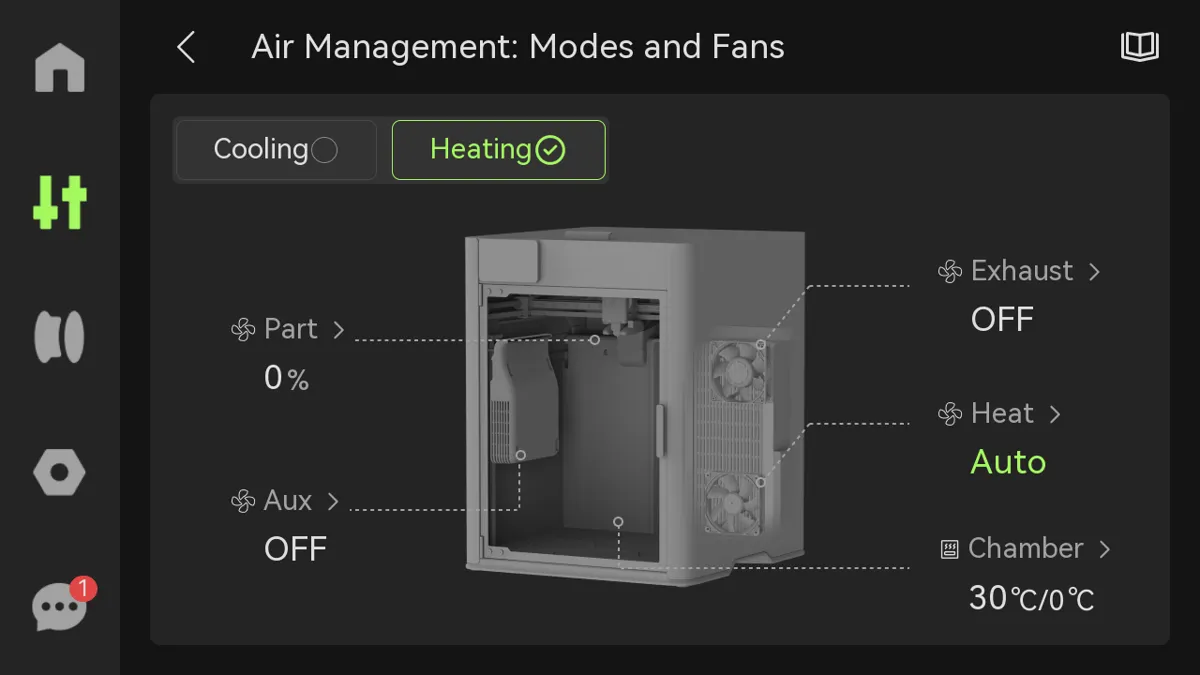

Når reparationen er afsluttet, kan du tænde for enheden, skifte luftkonditioneringssystemets tilstand på skærmen og observere, om den automatiske topventil åbner og lukker normalt.
