HMS_0300-C200-0001-0002 Fejl på Hall-sensoren til filterspjældet. Kontrollér, om ledningsforbindelsen er løs.

Beskrivelse af problemet

Hall-sensoren til filterspjældet registrerer, om filterspjældet er kørt til sin målposition. Denne HMS-fejl opstår, når:

• Hall-sensoren er beskadiget/defekt

• Dens ledningsnet er løst eller afmonteret

Fejlfinding

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

• Multimeter (valgfrit)

Fejlisoleringsproces

1. Kontrollér, om kablet til filterspjældets Hall-sensor er løst/afbrudt.

2. Hvis kablet er intakt, kan selve Hall-sensoren være beskadiget eller have problemer med strømforsyningen.

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

• Kontrollér, om kablet til filterspjældets Hall-sensor er løst eller afmonteret

  1. Kontrollér, om stikket i kablets ende ved Hall-sensoren er løst eller afmonteret

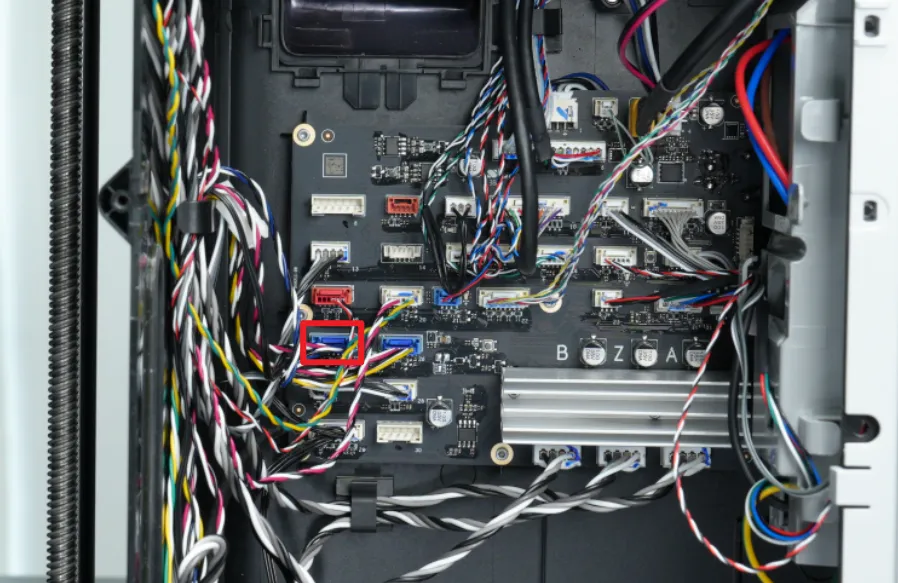

  2. Kontrollér, om stikket i kablets ende ved MC-modulet er løst eller afmonteret

• Kontrollér, om Hall-sensorens strømforsyning er normal

  Mål Hall-sensorens spænding, og kontrollér, om forsyningsspændingen er normal på 3,3 V

• Kontrollér, om selve Hall-sensoren er beskadiget

  Se efter, om Hall-sensoren har strukturelle skader, mug, rust eller løsnede komponenter

Trin 1: Kontrollér, om stikket til filterspjældets Hall-sensor er løst

Du kan først se denne Wiki for at afmontere printerens bagpanel og Purge Chute (udrensningsskakt):

Udskift H2D Purge Chute

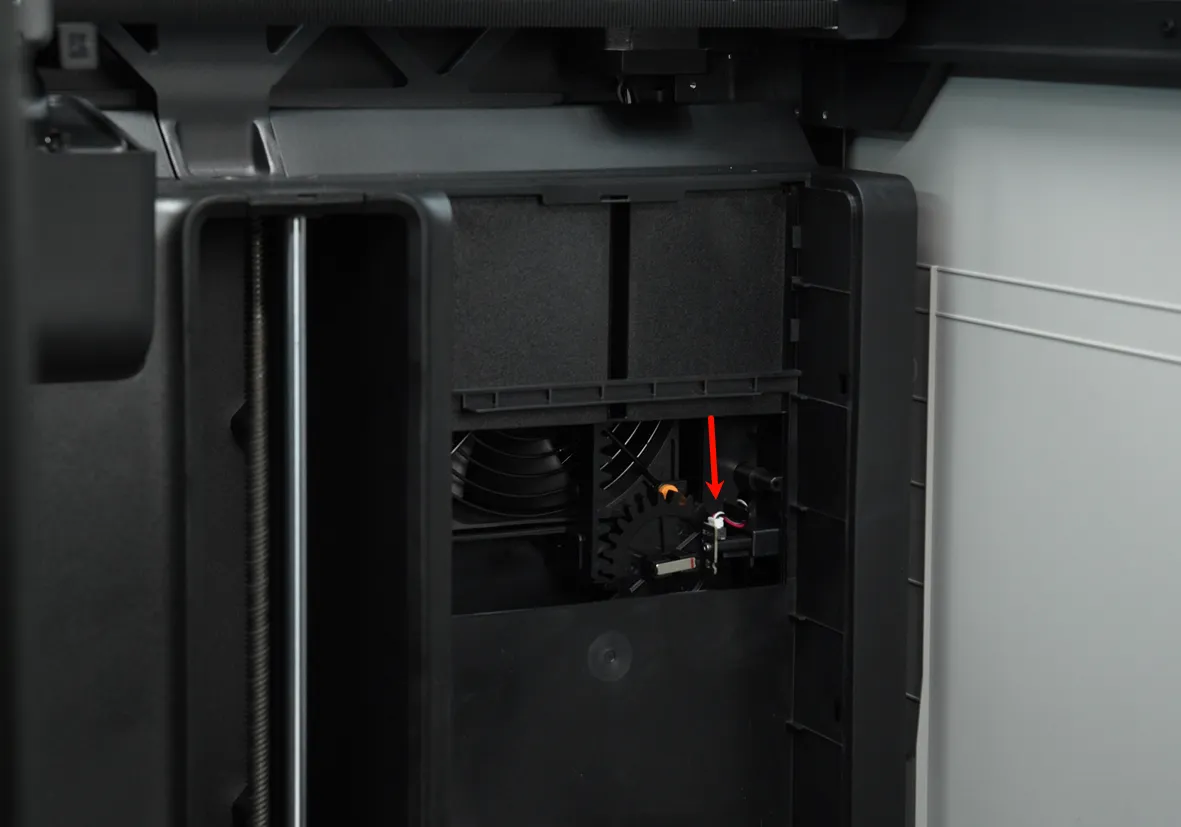

Derefter kan du bruge figuren nedenfor til at kontrollere, om Hall-stikket er normalt. Hvis stikket er løst, anbefales det at sætte det ordentligt til og prøve igen for at se, om det bringer alt tilbage til normal:

Trin 2: Kontrollér, om Hall-sensoren er beskadiget

Se efter, om Hall-sensoren har strukturelle skader, mug, rust eller løsnede komponenter.

Hvis Hall-sensoren er unormal, skal du udskifte det højre inderbeklædningsdæksel. Du kan se denne Wiki for at udskifte det højre inderbeklædningsdæksel.

Udskift højre inderbeklædning/kammervarmeenhed/kammervarmecirkulationsventilator

Trin 3: Kontrollér, om Hall-sensorens spænding er normal

Træk Hall-sensorkablet ud. Det har tre farver:

• Sort

• Farvet

• Hvid

Det anbefales at bruge et multimeter til at måle Hall-sensorens spænding. Vurdér ud fra måleresultaterne, og se vejledningen nedenfor:

Afbryd kablet fra den ene side af Hall-sensoren, og mål spændingen mellem den røde og den sorte ledning. Under normale forhold er spændingen mellem den røde og den sorte ledning 3,3 V.

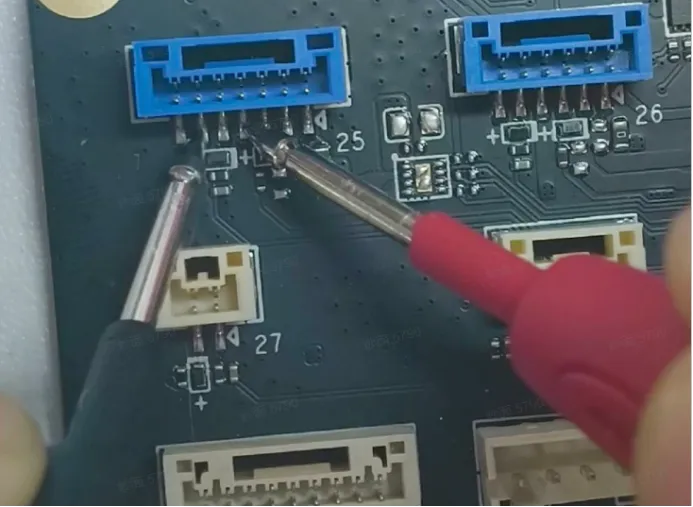

1. Hvis spændingen ikke er 3,3 V, kan det skyldes, at kablet er unormalt, eller at MC board er unormalt. Du kan så afbryde Hall-stikket fra MC board, måle spændingen ved interfacet på MC board og kontrollere, om spændingen er normal. Hvis spændingen er unormal, er det MC board, der er unormalt.



2. Hvis spændingen er normal: Tilslut Hall-stikket til Hall-boardet, og mål spændingen mellem hvid og sort. Mens du måler, holder du magneter med forskellige magnetiske poler tæt på Hall-boardet for at kontrollere, om spændingen ændrer sig. Hvis der ikke sker nogen ændring, kan Hall-boardet være beskadiget.

3. Hvis alle ovenstående spændinger er normale, anbefaler vi, at du slukker og genstarter. Hvis fejlen stadig opstår efter genstart, kan du oprette en ticket og uploade loggen.
