HMS_0300-C300-0001-0003 Fejl på strømsensoren til den automatiske topventil - kan skyldes en afbrydelse eller en fejl i hardwarens samplingkredsløb.

Beskrivelse af problemet

Strømsensoren til den aktive kammerudsugning overvåger i realtid, om den aktive kammerudsugnings aktuator fungerer normalt. Når ventilkablet er løst, eller modulets hardware-samplingkredsløb svigter, bliver strømfeedbacken fra den aktive kammerudsugnings aktuator unormal, og denne HMS dukker op.

Fejlfinding

Værktøjer, udstyr og materialer

• H2.0 unbrakonøgle

• Multimeter (valgfrit)

Fejlisoleringsproces

1. Kontrollér, om kablet til filterets omskifterklap er løst/afbrudt.

2. Hvis kablet er intakt, er der fejl på den aktive kammerudsugnings aktuator-komponent eller hardwarens samplingkredsløb.

Løsninger

Brugere kan ændre rækkefølgen af disse løsninger efter behov.

• Kontrollér, om kablet til den aktive kammerudsugning er løst eller afbrudt

1. Kontrollér, om stikket i aktuator-enden af kablet er løst eller afbrudt

2. Kontrollér, om stikket i MC-modul-enden af kablet er løst eller afbrudt

• Kontrollér, om den aktive kammerudsugnings aktuator-komponent eller hardwarens samplingkredsløb er defekt

1. Kontrollér, om aktuatorens hus er revnet, deformeret eller brændt.

2. Kontrollér, om der er uregelmæssigheder i MC-modulets hardware-samplingkredsløb

Trin 1: Kontrollér, om den aktive kammerudsugnings stik er løst, og om ventilen fungerer normalt.

Du kan først se denne Wiki for at fjerne printerens bagpanel og rensesliks:

Udskiftning af H2D rensesliks

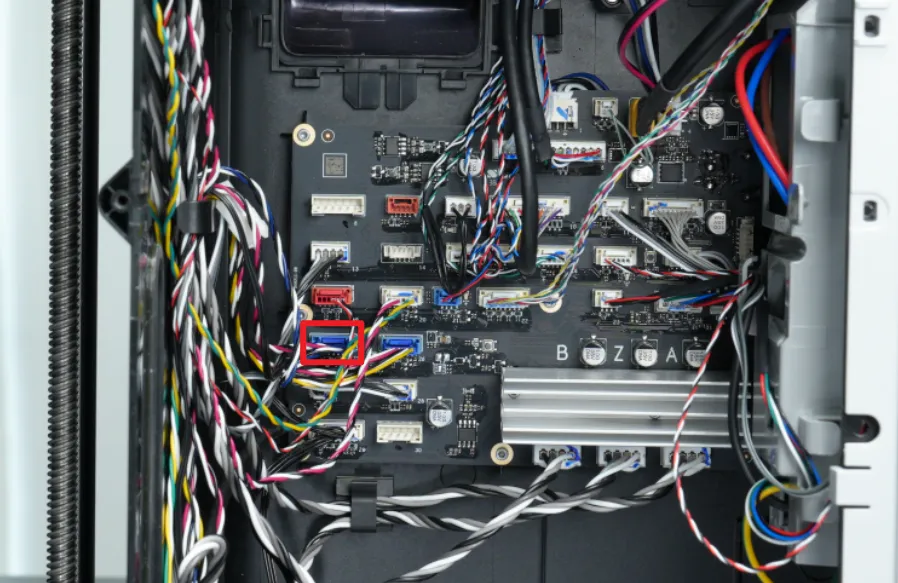

Derefter kan du se følgende figur for at kontrollere, om Hall-stikket er normalt. Hvis stikket er løst, anbefales det at sætte det i og prøve igen for at se, om det kan komme tilbage til normal tilstand:

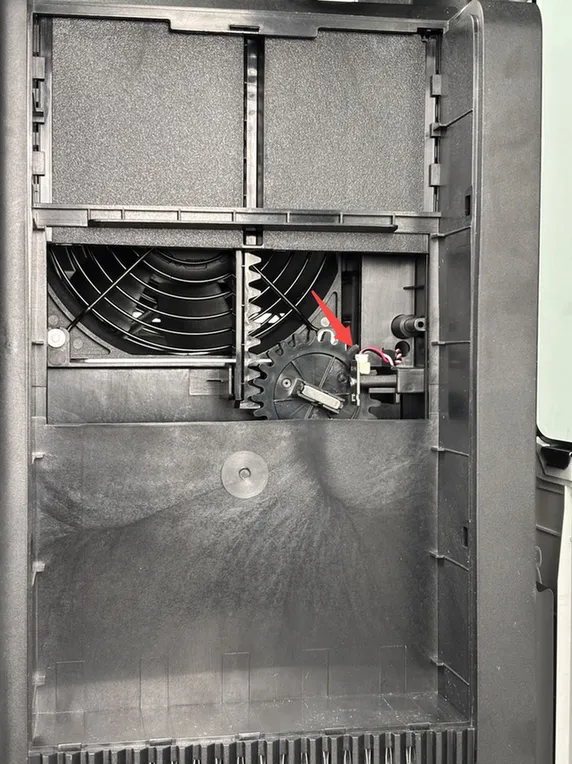

Hvis stikket på Hall-effekt-boardet er løst, kan du se denne Wiki for at fjerne den automatiske topventils Hall-effekt-board, tilslutte det igen og montere det for at se, om det kan komme tilbage til normal tilstand: Udskiftning af H2D Hall-effekt-sensor

Trin 2: Kontrollér, om den automatiske topventils servo er unormal

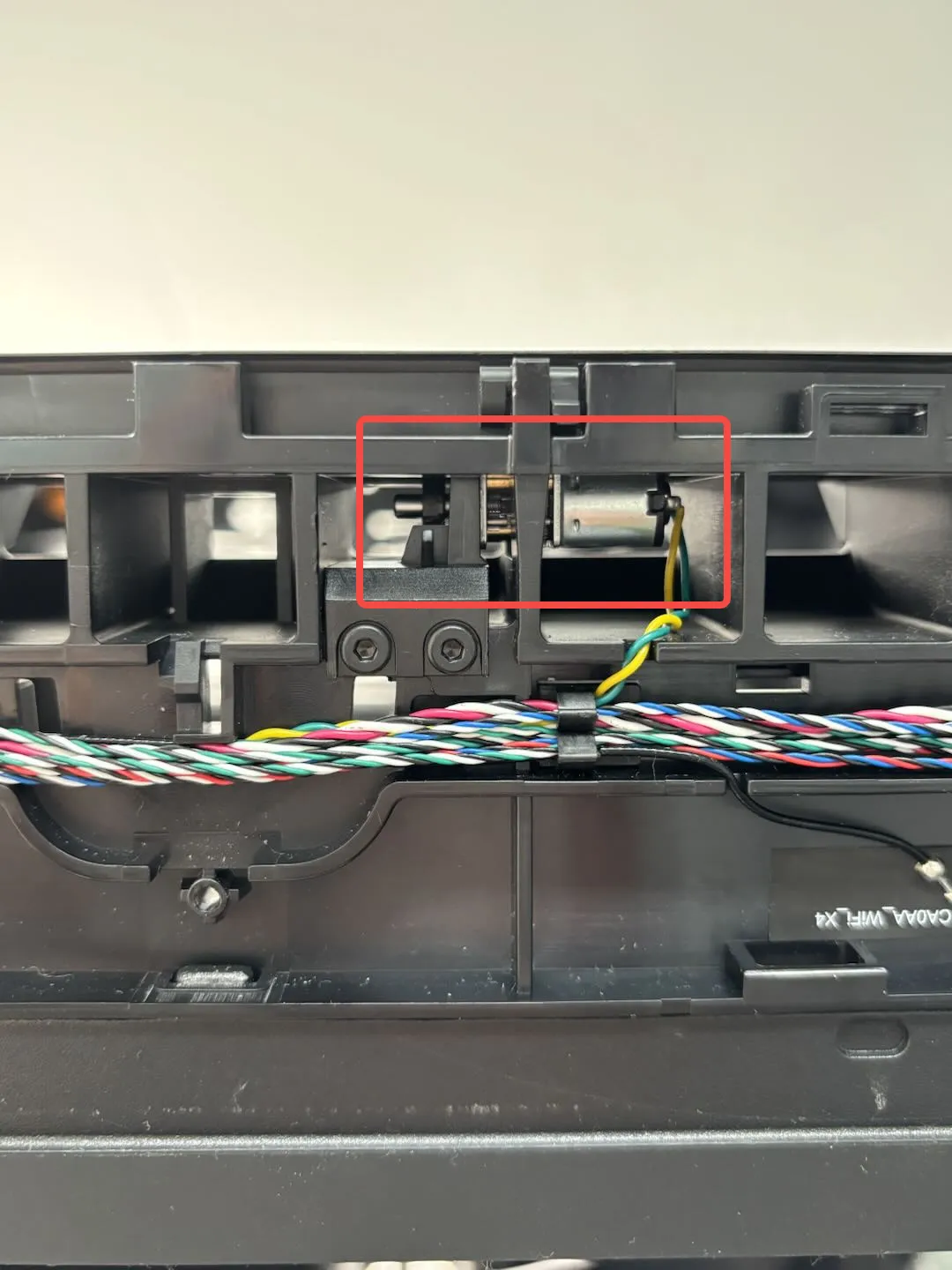

Du kan se denne Wiki for at fjerne frontdækslet og kontrollere, om servoerne er revnet, deformeret eller brændt.

Udskiftning af H2D frontdæksel

Hvis servoen er revnet, deformeret eller brændt, kan du se denne Wiki for at udskifte kabinettets topramme: Udskiftning af H2D kabinet-topramme

Trin 3: Kontrollér, om MC board er normalt

Træk Hall-sensorens kabel ud, som har tre farver:

• Sort

• Farvet

• Hvid

Det anbefales at bruge et multimeter til at måle spændingen på Hall-effekt-sensoren. Foretag en vurdering ud fra måleresultaterne, og se følgende instruktioner:

Afbryd kablet fra den ene side af Hall-effekt-sensoren, og mål spændingen mellem de røde og sorte ledninger. Under normale forhold er spændingen mellem de røde og sorte ledninger 3,3 V.

1. Hvis spændingen ikke er 3,3 V, kan det være, at kablet er unormalt, eller at MC board er unormalt. Du kan i så fald afbryde Hall-stikket fra MC board, måle spændingen ved grænsefladen på MC board og kontrollere, om spændingen er normal. Hvis spændingen er unormal, er det MC board, der er unormalt;

2. Hvis spændingen er normal, tilslut Hall-stikket til Hall-effekt-sensoren, og mål spændingen mellem hvid og sort. Mens du måler, skal du holde magneter med forskellige magnetiske poler tæt på Hall-effekt-sensoren for at kontrollere, om spændingen ændrer sig. Hvis der ikke er nogen ændring, kan Hall-effekt-boardet være defekt.

3. Hvis ovenstående spændinger er normale, anbefaler vi, at du slukker og genstarter. Hvis fejlen stadig opstår efter genstart, kan du oprette en sag og uploade loggen.

Bemærk: Hvis denne fejl opstår, kan du også kontrollere de to andre ventiler.
