HMS_0300-C200-0001-0001 Hall-sensoren til det aktive kammerudsug fungerer ikke korrekt: kontrollér, om ledningerne er løse.

Fejlbeskrivelse

Hall-sensoren til kammertemperaturens omskifterklap overvåger, om klappen bevæger sig præcist til målpositionen. Når sensoren selv er beskadiget, eller dens ledningsbundt bliver løst eller afbrudt, udløser systemet denne HMS-fejl, fordi det ikke kan få positionsfeedback.

Mulige årsager

• Sensorskade: Hardwarefejl på Hall-sensoren til kammertemperaturens omskifterklap.
• Forbindelsesproblemer: Løst, afbrudt eller dårlig kontakt i sensorens ledningsbundt.
• Fejl på bundkortet: Unormal udgangsspænding i MC-boardets detektionskredsløb.

Nødvendigt værktøj og materialer

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• Multimeter (valgfrit)

Fejlfindingstrin

Vigtig påmindelse!
Før du udfører nogen vedligeholdelse på printeren eller dens elektroniske komponenter (herunder værktøjshovedets kabel), skal du slukke printeren og afbryde den fra strømkilden for at forhindre utilsigtede skærmberøringer eller kortslutninger i kredsløbet, der kan forårsage yderligere elektronisk skade og sikkerhedsrisici.
Når du udfører vedligeholdelse eller fejlfinding, skal du kontrollere temperaturen på hotend og varmeplade. Undgå at arbejde ved høje temperaturer. Hvis arbejde ved høj temperatur er uundgåeligt, skal du bære varmebestandige handsker for at sikre sikker og effektiv vedligeholdelse.

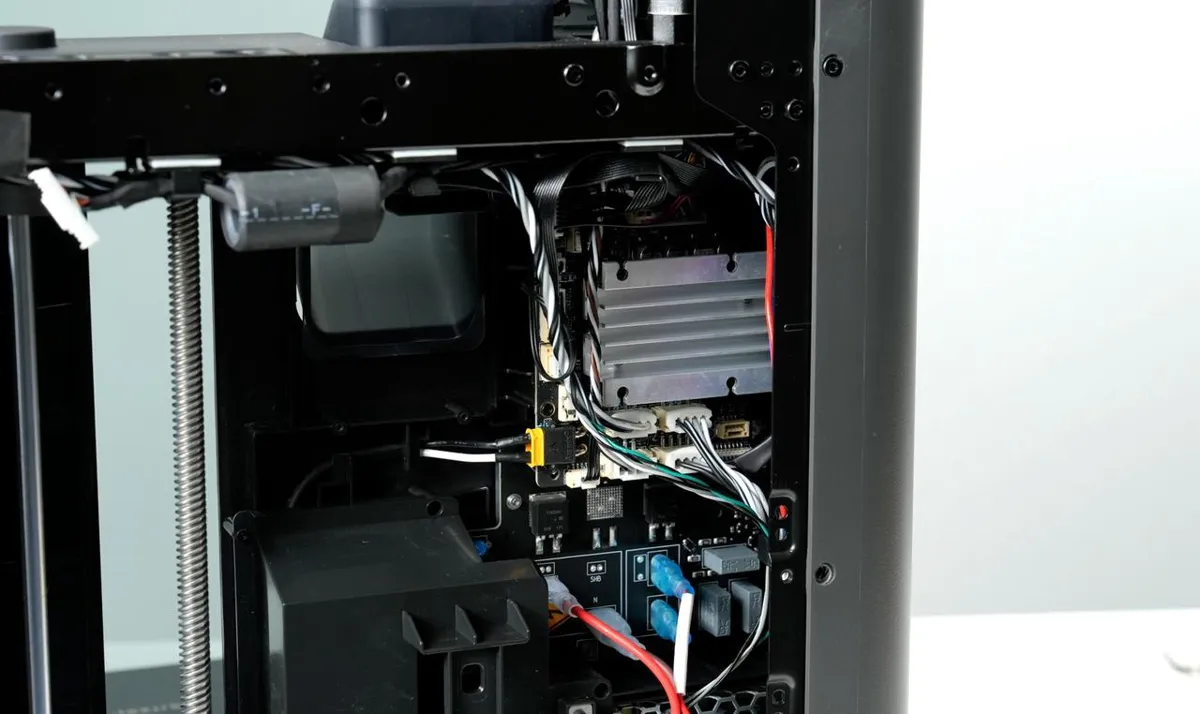

Trin 1: Fjern printerens bagpanel

Se Guide til udskiftning af MC-board og køleblæser til X2D for at fjerne printerens bagpanel, udrensningsskakt og MC-boardets blæser.

Trin 2: Tjek kammervarmerenhedens stik

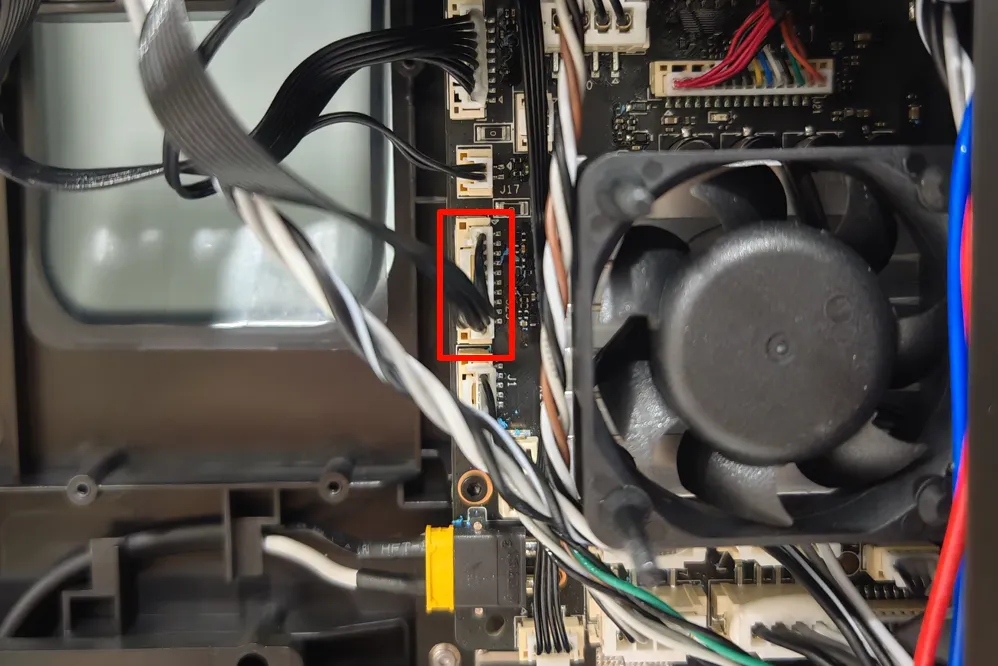

Kontrollér, om kammervarmerenhedens stik på MC-boardet er løst eller afbrudt som vist nedenfor:

• Hvis stikket er løst eller afbrudt, skal du sætte det fast igen. Genstart printeren og kontrollér, om fejlen forsvinder.
• Hvis fejlen fortsætter, skal du gå videre til næste trin.

Bemærk: De følgende trin kræver et multimeter. Spændingsmålinger skal udføres, mens printeren er tændt. Hvis du mangler værktøj eller erfaring, bør du ikke selv forsøge dette. Kontakt Bambu Lab support direkte.

Trin 3: Tjek Hall-sensorens indgangsspænding

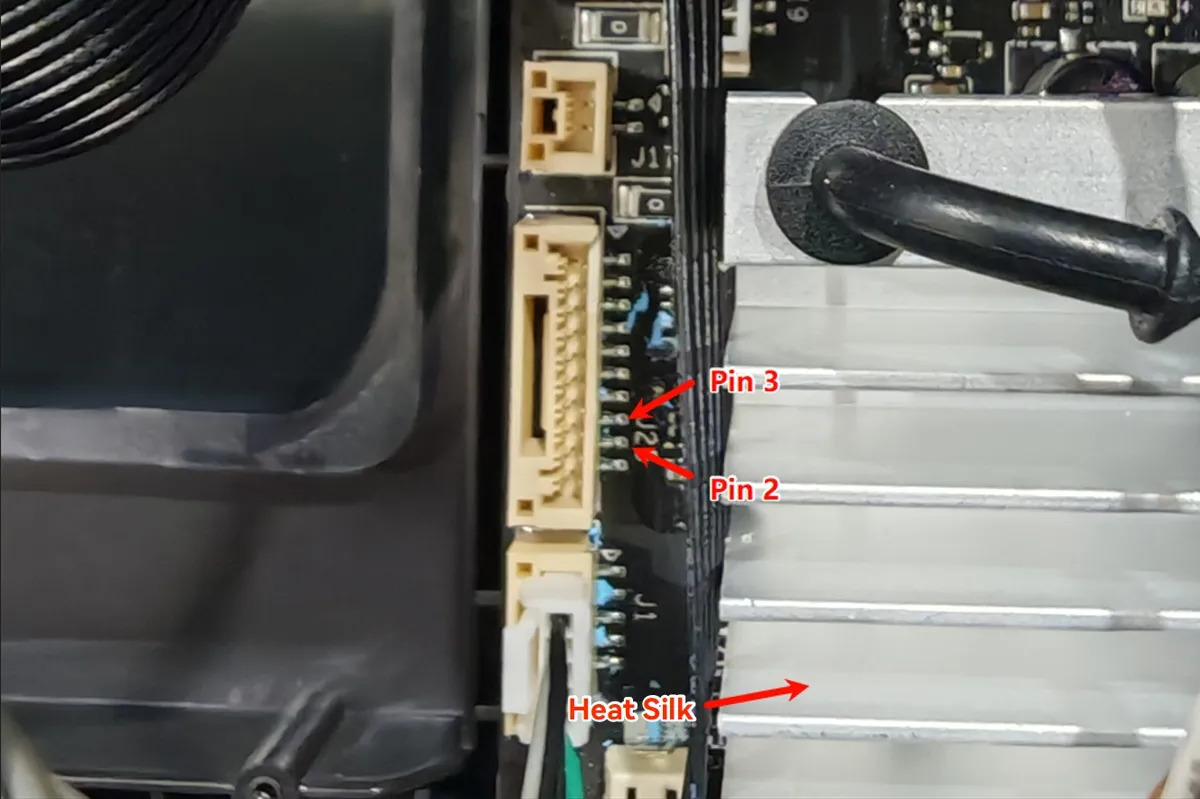

1. Frakobl kammervarmerenhedens kabel fra MC-boardet. Som vist nedenfor skal du placere den ene multimetersonde mod kølelegemet og den anden mod Pin 3 for at måle spændingen:

   • Hvis spændingen ikke er 3,3 V, er MC-boardet defekt. Se Guide til udskiftning af MC-board og køleblæser til X2D for at udskifte MC-boardet.
   • Hvis spændingen er 3,3 V, skal du gå videre til næste test.

2. Tilslut kammervarmerenheden til MC-boardet igen. Skift printeren til "køletilstand" og "varmetilstand" via skærmen. Placer den ene multimetersonde mod kølelegemet og den anden mod Pin 2 for at måle spændingen. Normale spændinger bør være henholdsvis cirka 2,3 V og 0,9 V:

   • Hvis den målte spænding er uden for dette interval, er kammervarmerenheden beskadiget. Se Guide til udskiftning af kammervarmerenhed til X2D for at udskifte den.
   • Hvis spændingen er inden for intervallet, skal du gentage Trin 2. Hvis problemet fortsætter, skal du kontakte Bambu Labs tekniske support og indsende printerlogfiler.

Funktionsverificering

Tænd printeren og observer, om fejlen på Hall-sensoren til kammertemperaturens omskifterklap forsvinder. Hvis fejlen ikke længere vises, er fejlen løst.
