HMS_0300-C300-0001-0002 Fejl på strømsensoren til filterets omskifterklap: dette kan skyldes et afbrudt kredsløb eller en fejl i hardware-samplingkredsløbet.

Fejlbeskrivelse

Strømsensoren til filterets omskifterklap overvåger i realtid, om aktuatoren til filterets omskifterklap fungerer normalt. Når ventilationskablet er løst, eller modulets hardware-samplingkredsløb svigter, bliver strømtilbagemeldingen fra aktuatoren til filterets omskifterklap unormal, og denne HMS-kode vises.

Fejlfinding

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle

• Multimeter

Fejlisolering

1. Kontrollér, om kablet til filterets omskifterklap er løst eller frakoblet.

2. Hvis kablet er intakt, er der fejl i aktuatorkomponenten til filterets omskifterklap eller i hardware-samplingkredsløbet.

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

• Kontrollér, om kablet til filterets omskifterklap er løst eller frakoblet

1. Kontrollér, om stikket i kablets aktuatorende er løst eller frakoblet

2. Kontrollér, om stikket i kablets MC-modulende er løst eller frakoblet

• Kontrollér, om aktuatorkomponenten til filterets omskifterklap eller hardware-samplingkredsløbet er defekt

1. Kontrollér, om aktuatorhuset er revnet, deformeret eller brændt.

2. Kontrollér, om der er nogen uregelmæssighed i MC-modulets hardware-samplingkredsløb

Trin 1: Kontrollér, om stikket til filterets omskifterklap er løst.

Du kan først følge denne Wiki for at afmontere printerens bagpanel og renseskakt (purge chute):

Udskift H2D renseskakt

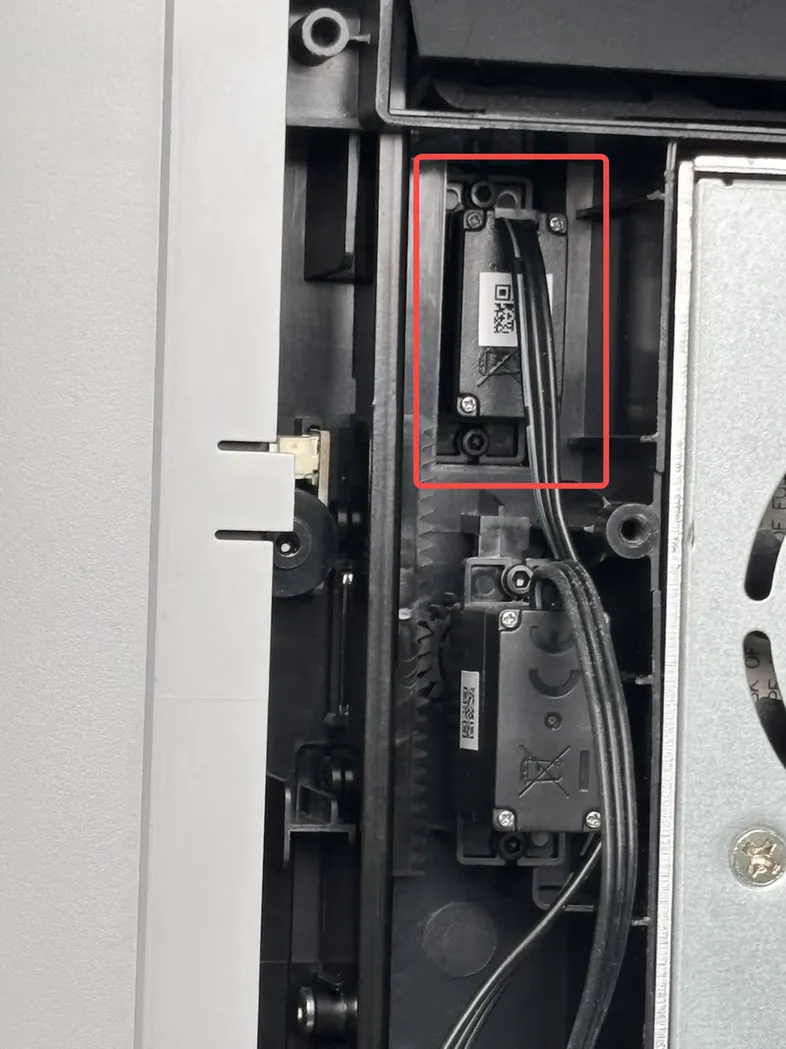

Derefter kan du bruge følgende figur til at kontrollere, om Hall-stikket er normalt. Hvis stikket er løst, anbefales det at sætte det i igen og prøve på ny for at se, om det kan bringes tilbage til normal tilstand:

Trin 2: Kontrollér, om servoen til filterets omskifterklap er unormal

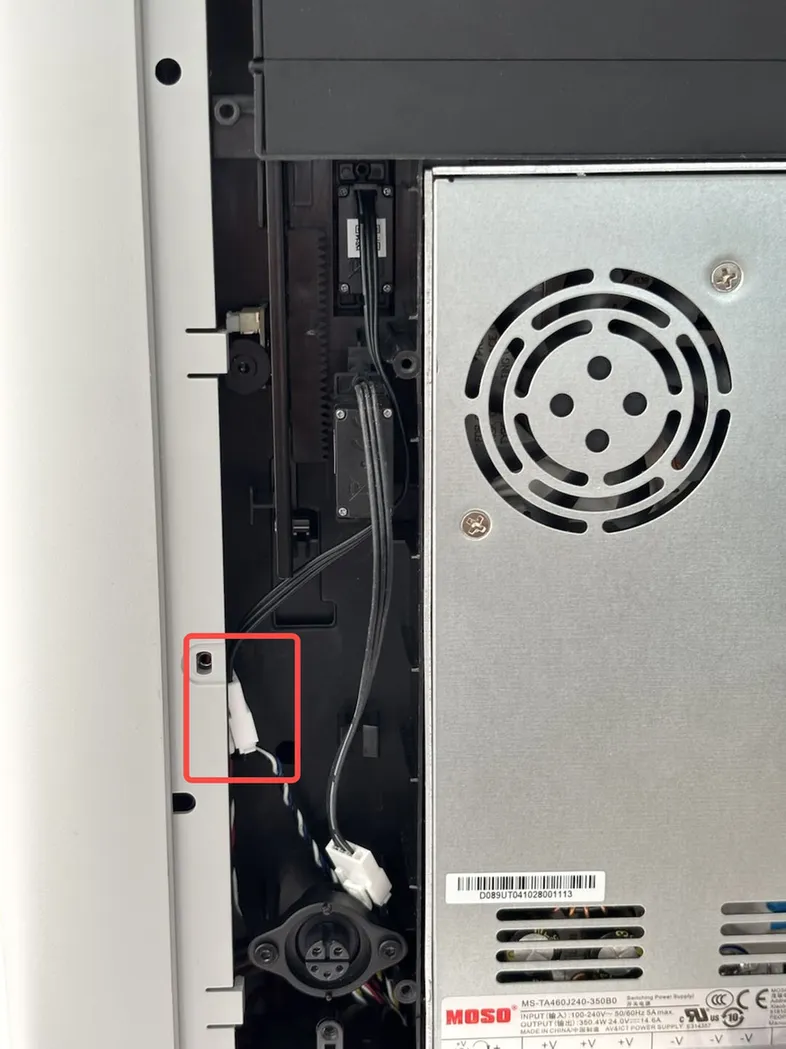

Kontrollér, om forbindelseskablet mellem Hall-kortet til filterets omskifterklap og servoen er løst, og om servoen er revnet, deformeret eller brændt.

• Hvis kablet er løst, kan du tilslutte det igen;

• Hvis servoen er revnet, deformeret eller brændt, kan du følge denne Wiki for at udskifte den højre indvendige beklædning: Udskift højre indvendige beklædning/kammervarmeenhed/kammervarmecirkulationsventilator

Trin 3: Kontrollér, om MC-kortet er normalt

Træk Hall-sensorkablet ud; det har tre farver:

• Sort

• Farvet

• Hvid

Det anbefales at bruge et multimeter til at måle spændingen på Hall-sensoren. Vurdér ud fra måleresultaterne og se følgende anvisninger:

Kobl kablet fra den ene side af Hall-sensoren, og mål spændingen mellem den røde og den sorte ledning. Under normale forhold er spændingen mellem den røde og den sorte ledning 3,3 V.

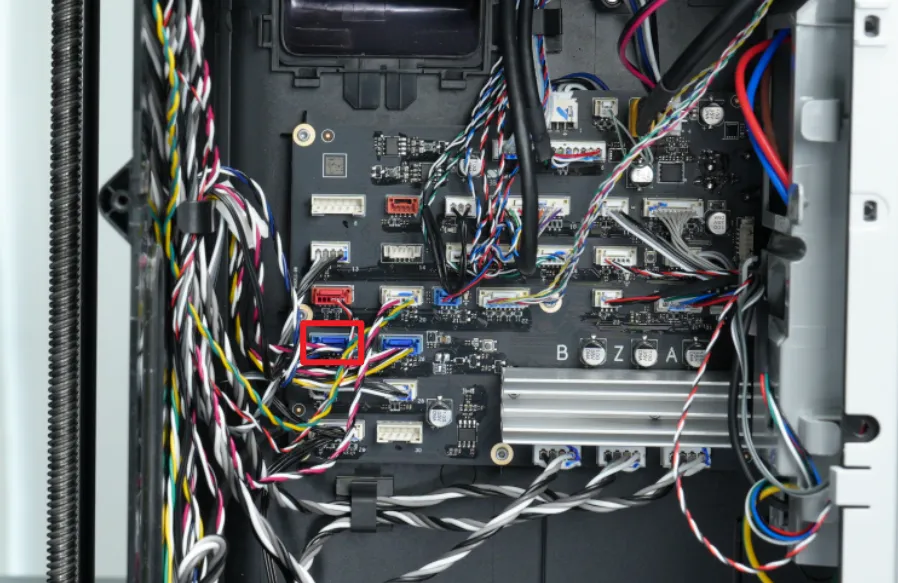

1. Hvis spændingen ikke er 3,3 V, kan kablet være unormalt, eller MC-kortet være unormalt. Du kan da koble Hall-stikket fra MC-kortet, måle spændingen på stikfladen på MC-kortet og kontrollere, om spændingen er normal. Hvis spændingen er unormal, er det MC-kortet, der er unormalt;

2. Hvis spændingen er normal: Tilslut Hall-stikket til Hall-sensoren, og mål spændingen mellem hvid og sort. Mens du måler, kan du føre magneter med forskellige magnetiske poler tæt på Hall-sensoren for at kontrollere, om spændingen ændrer sig. Hvis der ikke er nogen ændring, kan Hall-kortet være beskadiget.

3. Hvis ovenstående spændinger er normale, anbefaler vi, at du slukker og genstarter. Hvis fejlen stadig opstår efter genstart, kan du oprette en supportsag og uploade loggen.

Bemærk: Hvis denne fejl opstår, kan du også kontrollere de to andre ventilationsåbninger.
