HMS_0300-C300-0001-0001 Strømsensoren for aktiv kammerudsugning fejler: det kan skyldes et afbrudt kredsløb eller en fejl i hardwarens samplingkredsløb.

Beskrivelse af problemet

Strømsensoren for den aktive kammerudsugning overvåger i realtid, om aktuatoren til den aktive kammerudsugning fungerer normalt. Når ventilationskablet er løst, eller modulets hardware-samplingkredsløb fejler, bliver strømtilbagemeldingen fra aktuatoren for den aktive kammerudsugning unormal, og denne HMS dukker op.

Fejlsøgning

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle

• Multimeter

Fejlisoleringsproces

1. Tjek, om kablet til filterets omskifterklap er løst/afbrudt.

2. Hvis kablet er intakt, er der fejl på aktuatorkomponenten for den aktive kammerudsugning eller på hardware-samplingkredsløbet.

Løsninger

Brugere kan tilpasse rækkefølgen af disse løsninger efter behov.

• Tjek, om kablet til den aktive kammerudsugning er løst eller afmonteret

1. Tjek, om stikket i aktuatorenden af kablet er løst eller afmonteret

2. Tjek, om stikket i MC-modulenden af kablet er løst eller afmonteret

• Tjek, om aktuatorkomponenten for den aktive kammerudsugning eller hardware-samplingkredsløbet er defekt

1. Tjek, om aktuatorens hus er revnet, deformeret eller brændt.

2. Tjek, om der er noget unormalt i MC-modulets hardware-samplingkredsløb

Trin 1: Tjek, om stikket til den aktive kammerudsugning er løst, og om ventilationen fungerer normalt.

Du kan først følge denne Wiki for at afmontere printerens bagpanel og rensekanal:

Udskift H2D rensekanal

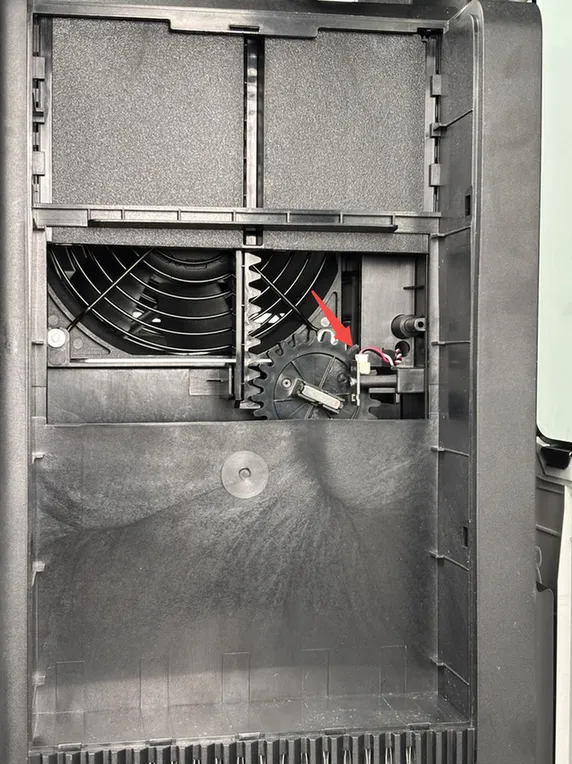

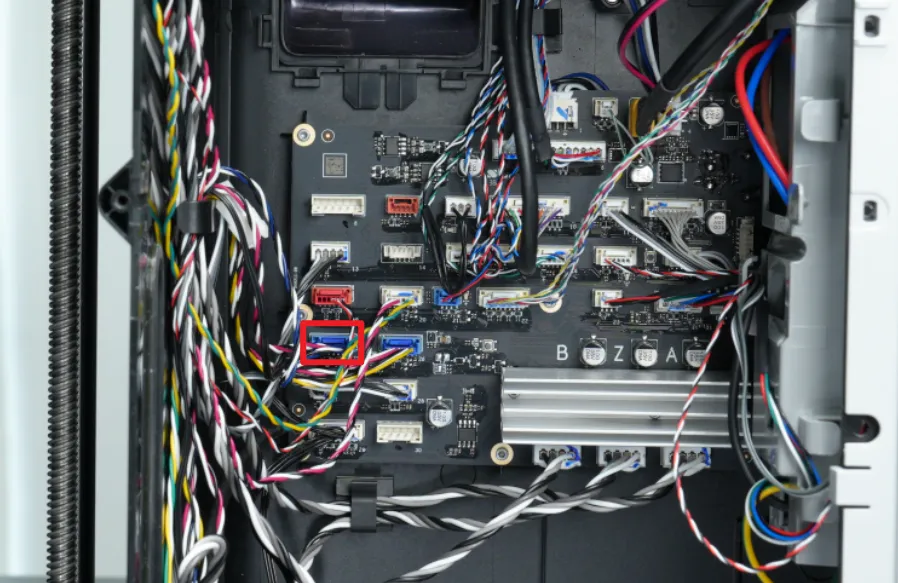

Herefter kan du følge nedenstående figur for at tjekke, om Hall-stikket er normalt. Hvis stikket er løst, anbefales det at sætte det i igen og prøve igen for at se, om det kan gendannes til normal tilstand:

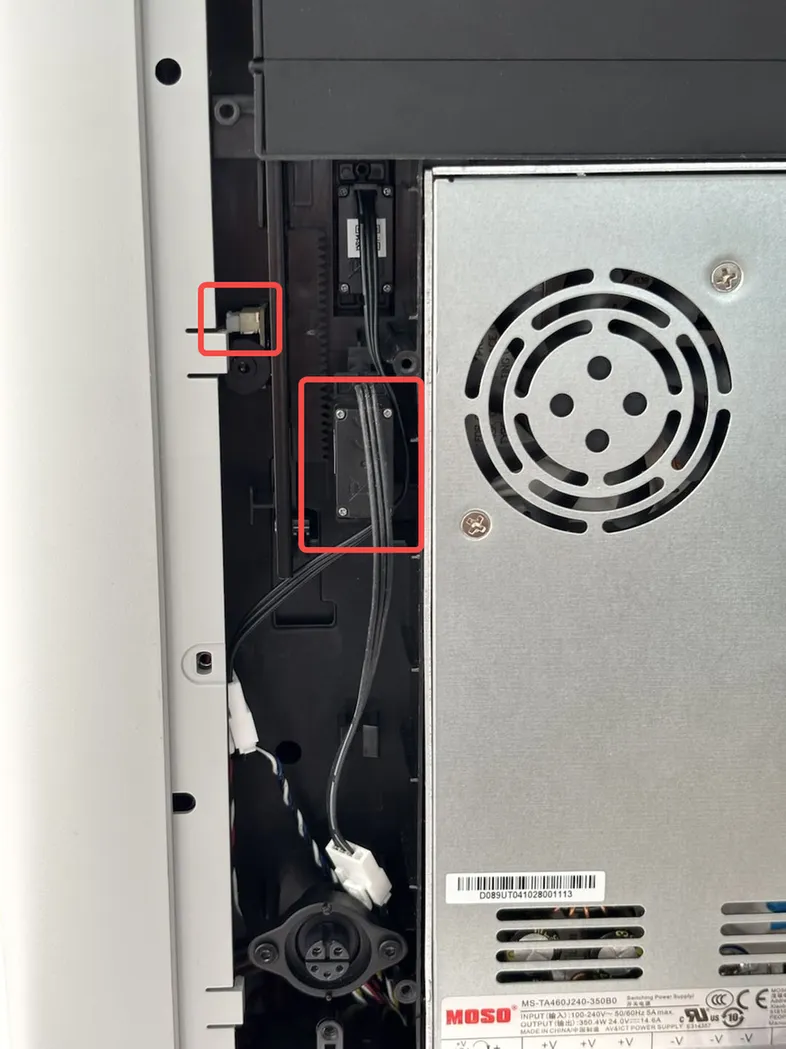

Trin 2: Tjek, om servoen til den aktive kammerudsugning er unormal

Tjek, om stikket mellem Hall-effekt-printet til den aktive kammerudsugning og servoen er løst, og om servoen er revnet, deformeret eller brændt.

• Hvis kablet er løst, kan du sætte det i igen;

• Hvis servoen er revnet, deformeret eller brændt, kan du følge denne Wiki for at udskifte det højre indvendige beklædningsdæksel: Udskift højre indvendige beklædning/kammervarmeenhed/kammer-varmecirkulationsblæser

Trin 3: Tjek, om MC board er normalt

Det anbefales at bruge et multimeter til at måle spændingen på Hall-effekt-sensoren. Følg nedenstående instruktioner, og træf en vurdering ud fra måleresultaterne:

1. Følg nedenstående wiki for at afmontere printerens venstre og højre panel:
   Udskift H2D venstre/højre sidepanel

2. Afbryd kablet fra den ene side af Hall-effekt-sensoren som vist på figuren nedenfor, og mål spændingen mellem den røde og sorte ledning. Under normale forhold er spændingen mellem den røde og sorte ledning 3,3 V.

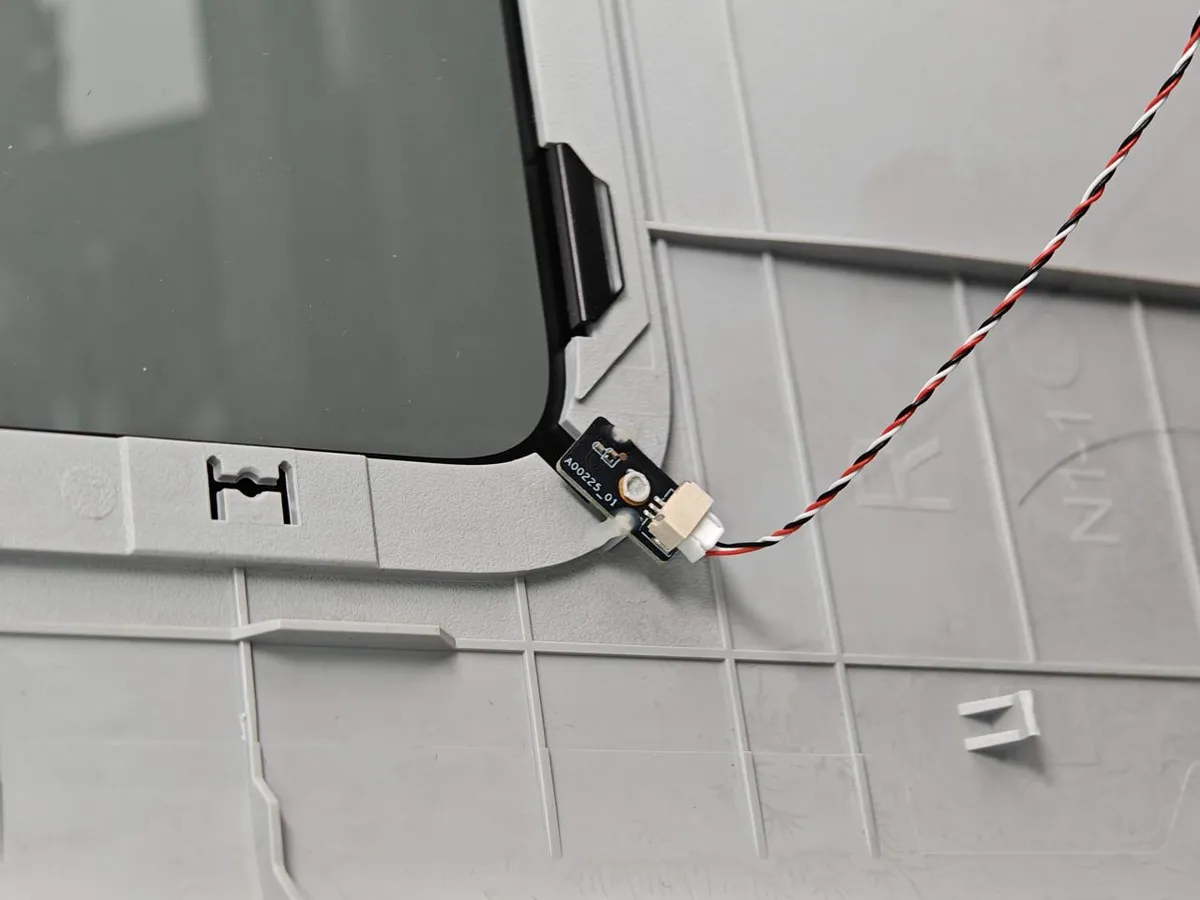

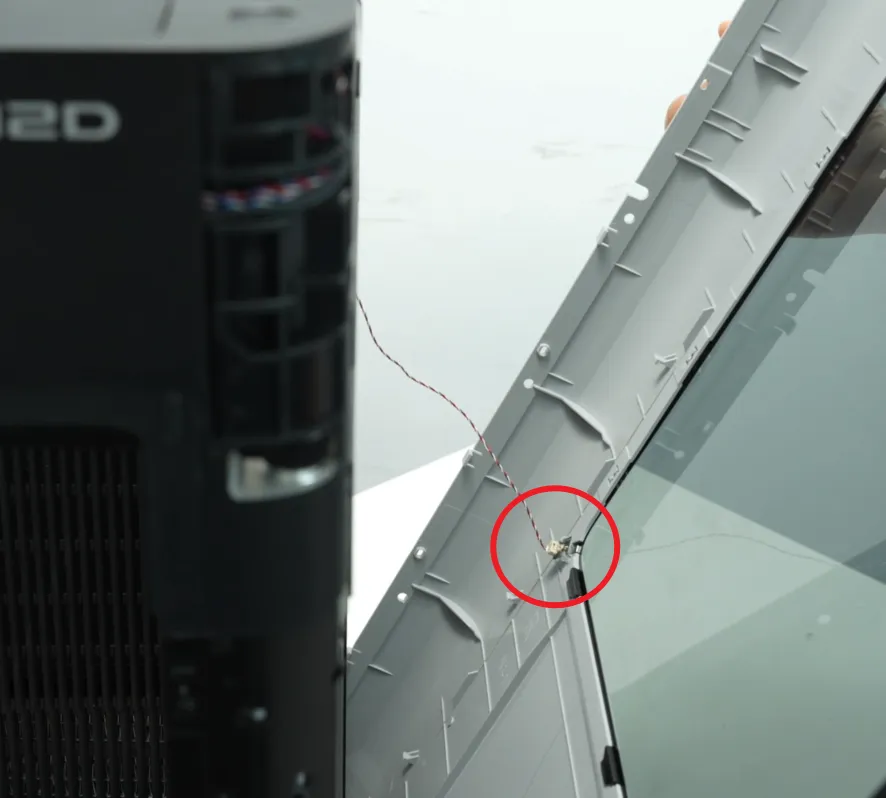

Hall-effekt-sensoren på printerens højre sidepanel

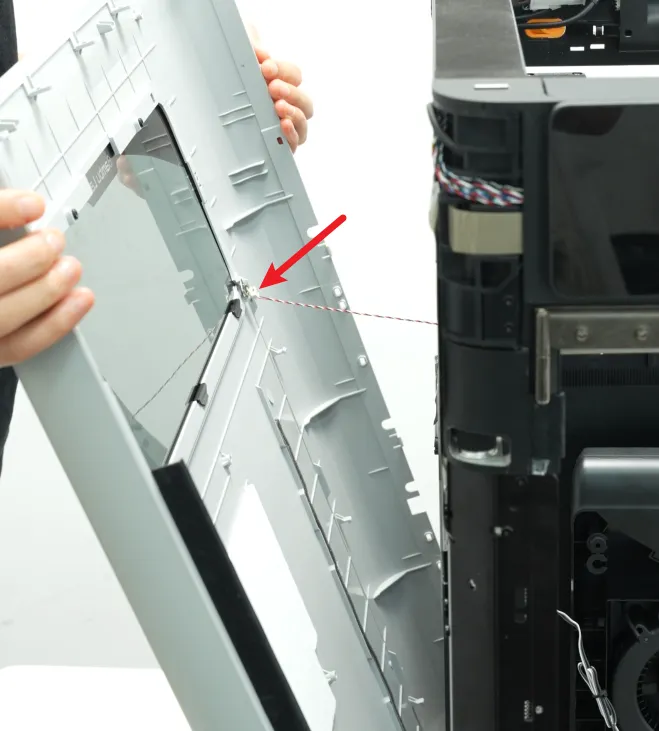

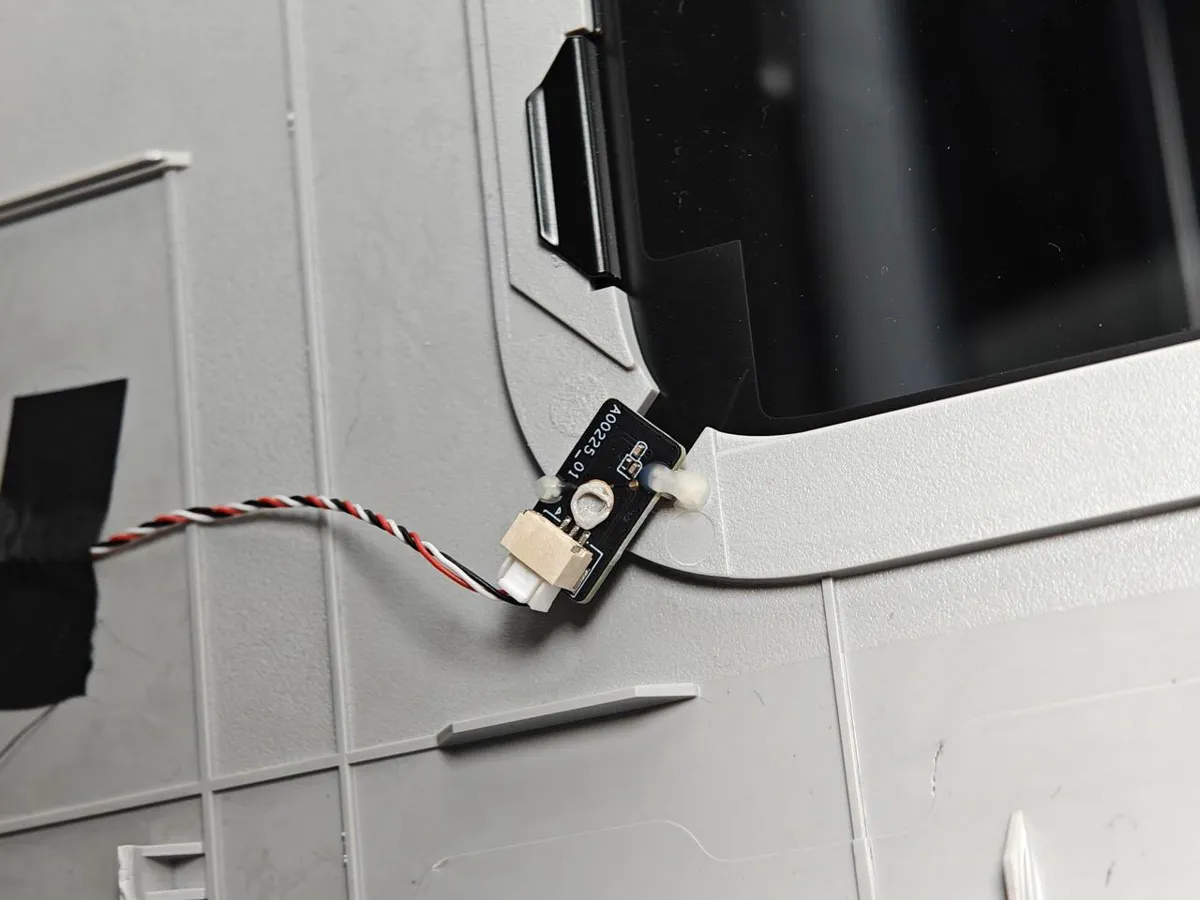

Hall-effekt-sensoren på printerens venstre sidepanel

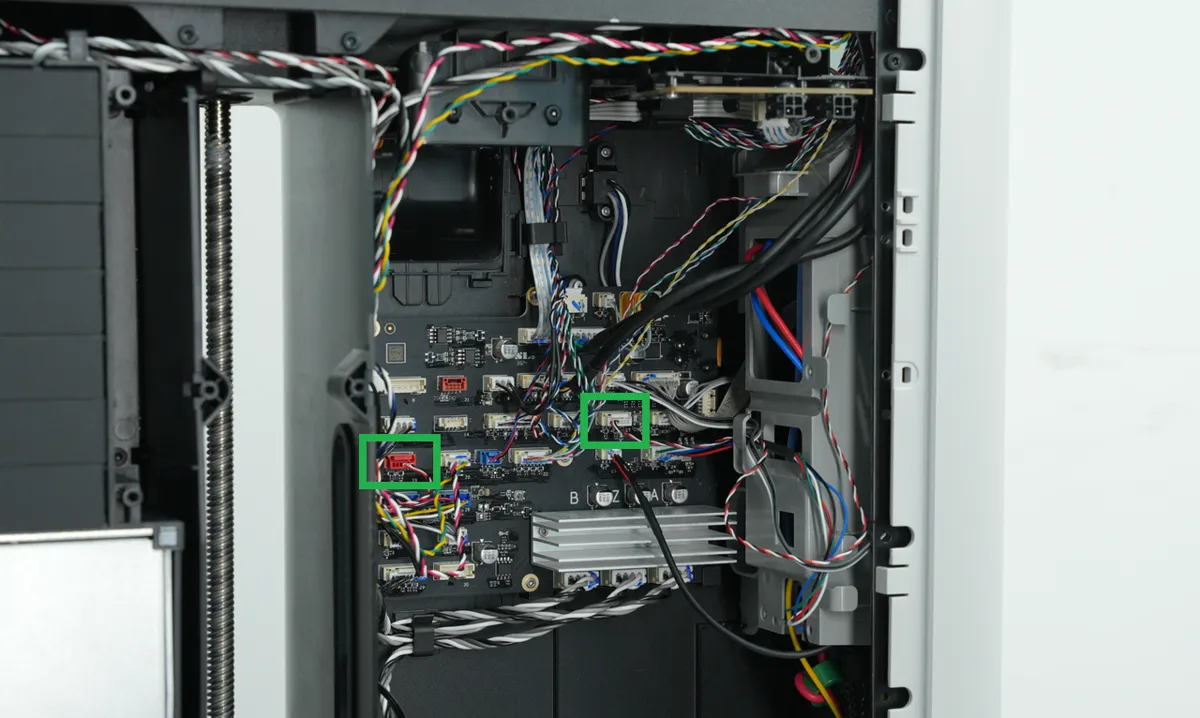

• Hvis spændingen ikke er 3,3 V, kan det være, at kablet er unormalt, eller at MC board er unormalt. Du kan i så fald afbryde Hall-stikket fra MC board, måle stikspændingen på MC board og tjekke, om spændingen er normal. Hvis spændingen er unormal, er det MC board, der er unormalt;


• Hvis spændingen er normal: Sæt Hall-stikket til Hall-effekt-sensoren, og mål spændingen mellem hvid og sort. Mens du måler, skal du holde magneter med forskellige magnetpoler tæt på Hall-effekt-sensoren for at tjekke, om spændingen ændrer sig. Hvis der ikke er nogen ændring, kan Hall-effekt-printet være beskadiget.

• Hvis ovenstående spændinger er normale, anbefaler vi, at du slukker og genstarter. Hvis fejlen stadig opstår efter genstart, kan du oprette en ticket og uploade loggen.

Bemærk: Hvis denne fejl opstår, kan du også tjekke de to andre ventilationsåbninger.

Trin 4: Genmontér printerens bag- og sidepaneler
Efter fejlsøgning skal du følge nedenstående wiki for at genmontere rensekanalen, printerens sidepaneler og bagpanelet:

• Udskift H2D venstre/højre sidepanel
• Udskift H2D rensekanal

Tilsvarende koder

Følgende HMS-koder repræsenterer den samme type problem.
