HMS_0300-C000-0001-0002 Fejl på filteromskifterklappen: den kan sidde fast.

Beskrivelse af problemet

Filteromskifterklappen styrer, om luften cirkulerer gennem filteret. Denne HMS-advarsel udløses, når klappen ikke åbner eller lukker som forventet.

Fejlfinding

Værktøj, udstyr og materialer

H2.0 unbrakonøgle

Fejlisoleringsproces

1. Hvis filteromskifterklappen ikke kan åbne/lukke -> filteromskifterklappen er unormal

2. Hvis filteromskifterklappen bevæger sig frit -> Hall-sensoren eller magneten på filteromskifterklappen er unormal

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

• Kontrollér, om der sidder et fremmedlegeme fast i filteromskifterklappen/om servoen selv bevæger sig unormalt.

• Kontrollér, om Hall-sensoren og magneten er monteret korrekt, og om sensorkablet er løsnet.

I forskellige tilstande varierer filteromskifterklappens tilstand. Derfor skal du, før du begynder fejlfindingen, først bekræfte, om filteromskifterklappen aktuelt er i åben eller lukket position.

H2-seriens luftsystem har tre tilstande, og i hver tilstand er tilstanden for den aktive kammerudsugningsrist og filteromskifterklappen som følger:

• Køletilstand:

  • Når kammerudsugningsblæseren er tændt, er den aktive kammerudsugningsrist åben, og filteromskifterklappen er placeret nedad.

• Når kammerudsugningsblæseren er slukket, er den aktive kammerudsugningsrist lukket, og filteromskifterklappen er placeret nedad.

• Opvarmningstilstand: Den aktive kammerudsugningsrist er lukket, og filteromskifterklappen er placeret opad.

• Lasertilstand: den aktive kammerudsugningsrist er åben, og filteromskifterklappen er placeret nedad.

Fejlfindingsguide

Du kan tilpasse rækkefølgen af fejlfindingstrinnene efter behov.

• Kontrollér, om filteromskifterklappen er blokeret, eller om servoen bevæger sig unormalt

• Kontrollér, om Hall-sensoren og magneten er monteret korrekt, og om sensorledningen er løsnet

Trin 1: Kontrollér, om filteromskifterklappen er blokeret af fremmedlegemer

Du kan først se denne wiki for at fjerne dækslet til det aktive kulfilter og selve det aktive kulfilter: Udskiftning af dæksel/filter til H2D aktivt kulfilter

• Du kan kontrollere, om der er fremmedlegemer nær filteromskifterklappen, som kan forhindre den i at åbne eller lukke korrekt. Du kan også prøve manuelt at bevæge filteromskifterklappen op og ned for at kontrollere, om der er unormal modstand under bevægelsen. Hvis du finder fremmedlegemer, så fjern dem, og prøv derefter igen for at se, om den fungerer normalt.

• Hvis du efter fjernelse af filteret opdager, at filteromskifterklappen automatisk kan bevæge sig op og ned, når den eksterne udsugningsblæser og kammertemperatur-holdetilstand er aktiveret, men dens position ikke svarer til illustrationen ovenfor (f.eks. hvis klappen sidder for højt eller for lavt), kan det indikere, at gearpositionen for filteromskifterklappen er unormal. I så fald skal du følge denne guide for at foretage den nødvendige justering. Kalibrér gear.

• Hvis klappen er i den særlige unormale position vist i illustrationen (for lav), som vist nedenfor, så skub den opad for at nulstille den manuelt, og prøv derefter at aktivere den eksterne udsugningsblæser igen for at se, om der opstår en fejl.

Hvis du mærker unormal modstand, mens du skubber den opad, eller hvis filteromskifterklappen ikke løfter sig automatisk, når der skiftes til kammertemperatur-holdetilstand, kan servoen være defekt. Følg instruktionerne sidst i dette dokument for at kontakte teknisk support, eller overvej at udskifte servomotoren.

• Hvis problemet skyldes en beskadiget filteromskifterklap, kan du se denne wiki for at udskifte filteromskifterklappen: Udskift H2D højre indvendige beklædnings øverste dæksel / kammervarmerenhed / kammervarmecirkulationsblæser

Reservedelene til kammervarmerenheden inkluderer filteromskifterklappen. Hvis filteromskifterklappen er beskadiget, anbefales det at udskifte hele kammervarmerenheden.

Trin 2: Kontrollér, om servoen, magneten og Hall-sensorkortet fungerer korrekt

Hvis filteromskifterklappen under kontrollerne i Trin 1 fungerer normalt, og manuel bevægelse af filteret op og ned ikke møder unormal modstand, men du stadig oplever et af følgende to problemer:

• Filteromskifterklappen kan åbne og lukke, men der opstår stadig en fejl.

Hvis filteromskifterklappen kan åbne og lukke, men der stadig opstår en fejl, kan problemet skyldes magnetpositionen eller en defekt Hall-sensor eller et løst kabel.

Vær først meget opmærksom på magnetpositionen. Når filteromskifterklappen er øverst på det højre indvendige dæksel, skal den ene ende af magnetens rødmarkerede linje flugte med positionen af det højre Hall-sensorkort.

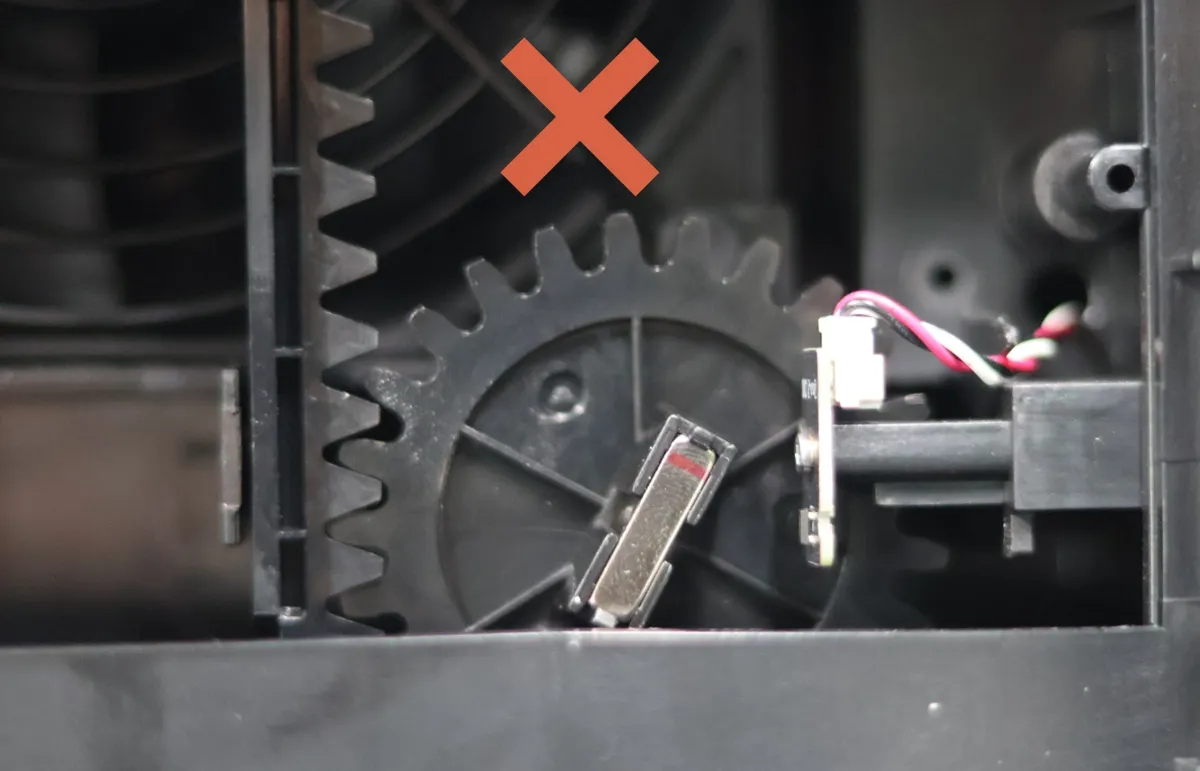

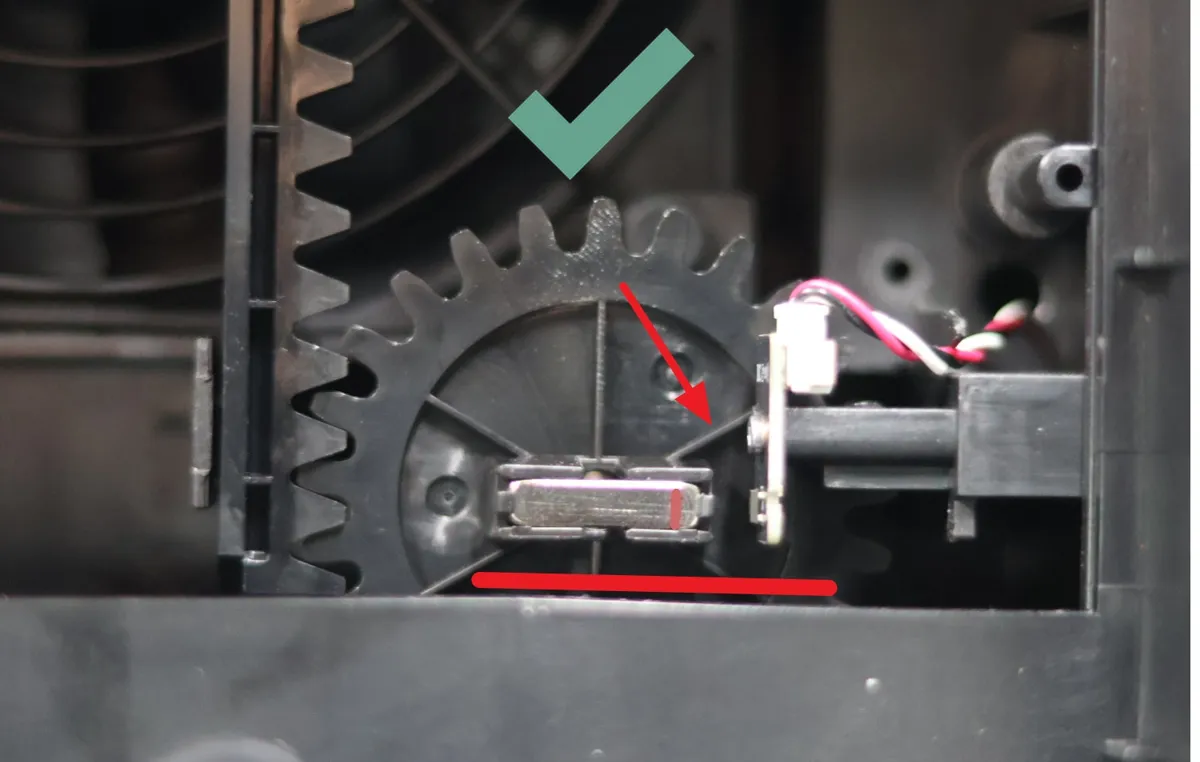

Fejl: I opvarmningstilstand er magneten ikke i vandret position.	Korrekt: I opvarmningstilstand forbliver magneten vandret med den røde linje mod Hall-sensorkortet.

Hvis magnetens orientering (gearposition) er unormal, kan du se følgende instruktioner for at kalibrere tandstangspositionen igen.

Som nævnt tidligere lukker den aktive kammerudsugningsrist, når der skiftes til kammertemperatur-holdetilstand, og filteromskifterklappen løftes til opadvendt position. Du kan bruge denne løftede position af klappen til at udføre gearkalibreringen.

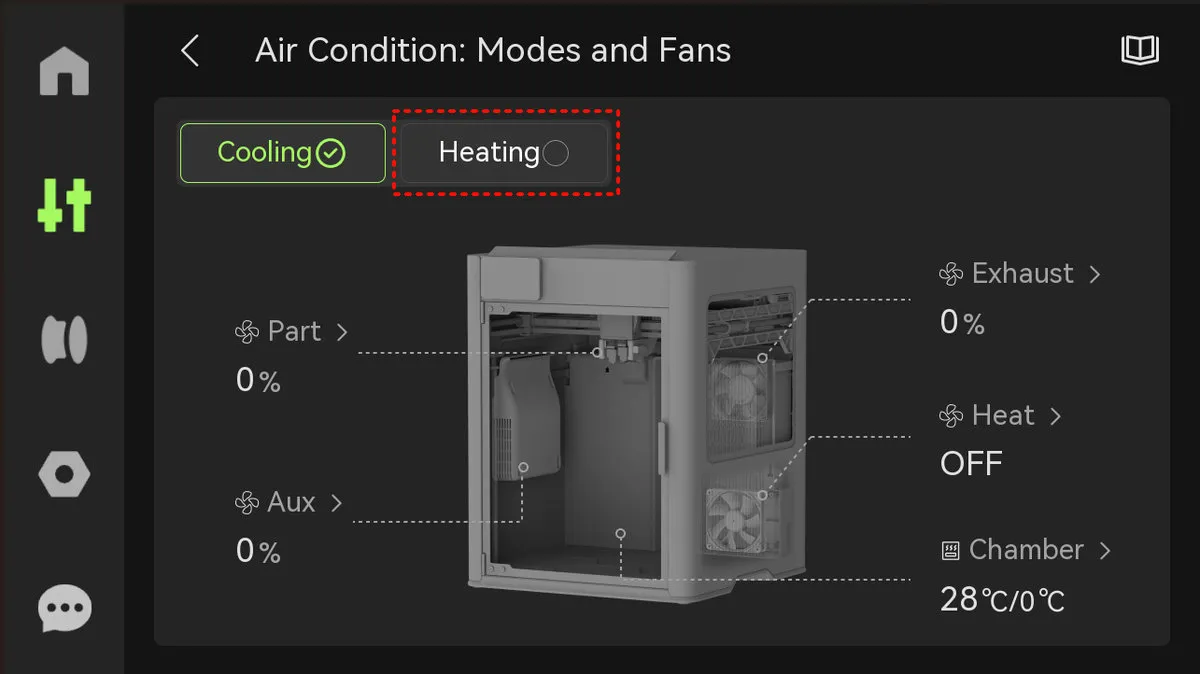

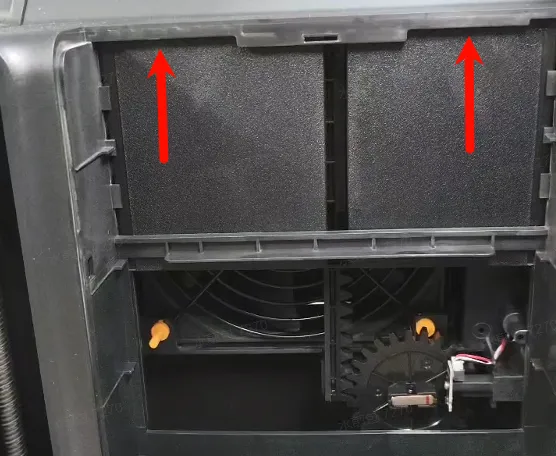

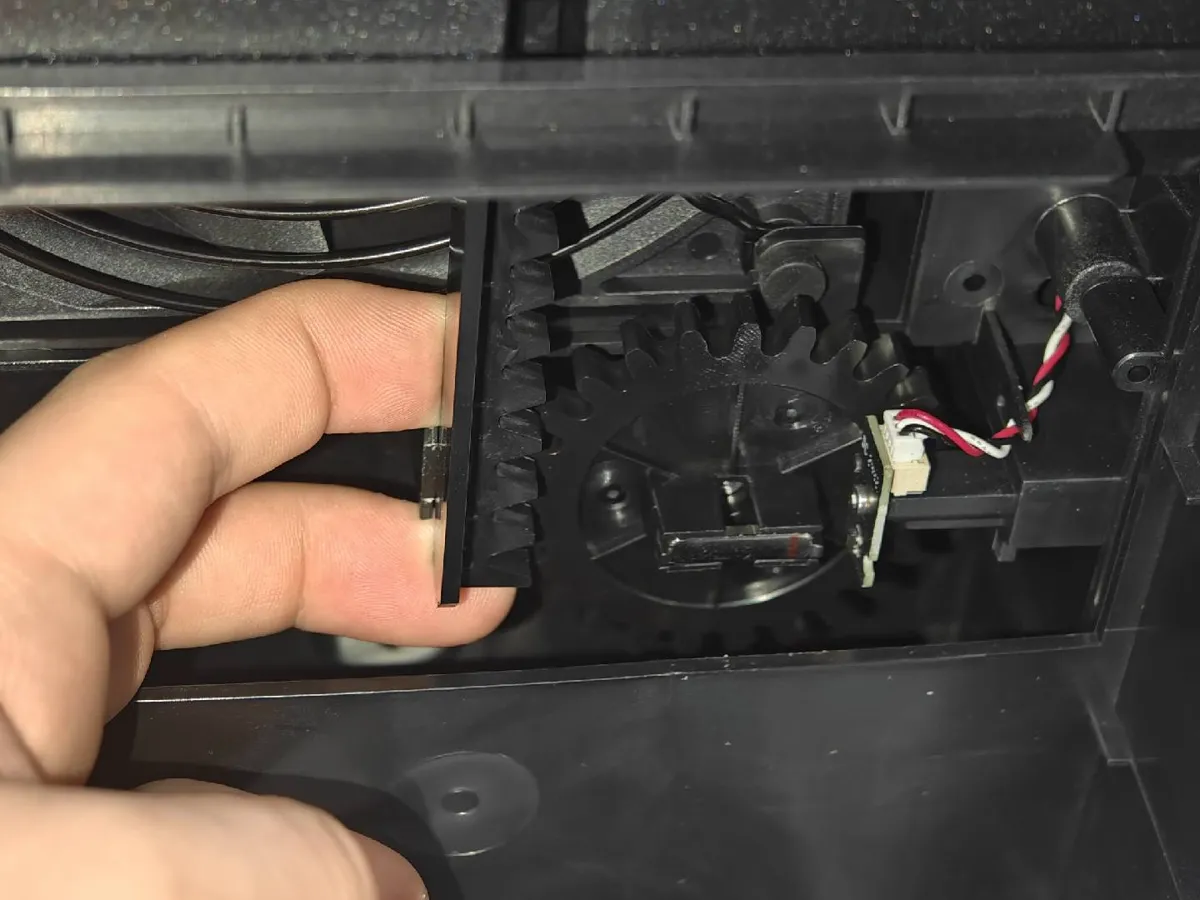

Skub manuelt filteromskifterklappen til dens øverste position, løft tandstangen let for at afbryde indgrebet mellem hovedtandhjulet og klappens tandstang, og tryk derefter på skærmen for at skifte til "Kammeropvarmningstilstand". På dette tidspunkt roterer servoen og hovedtandhjulet til en bestemt vinkel, med magnetens røde linje vendt mod højre.

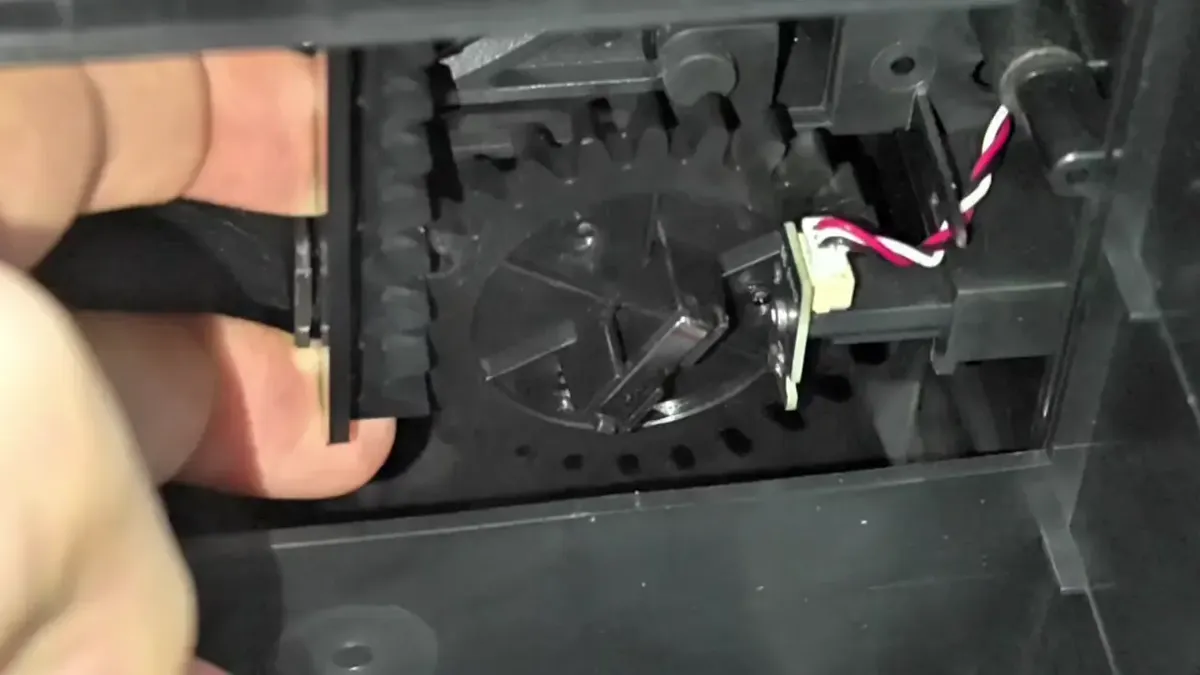

På dette tidspunkt slippes tandstangen, så den går helt i indgreb med tandhjulet for at fuldføre kalibreringen.

• Filteromskifterklappen kan ikke åbne/lukke:

Du kan først se denne wiki for at fjerne printerens bagpanel og affaldsskakten:
Udskiftning af H2D affaldsskakt

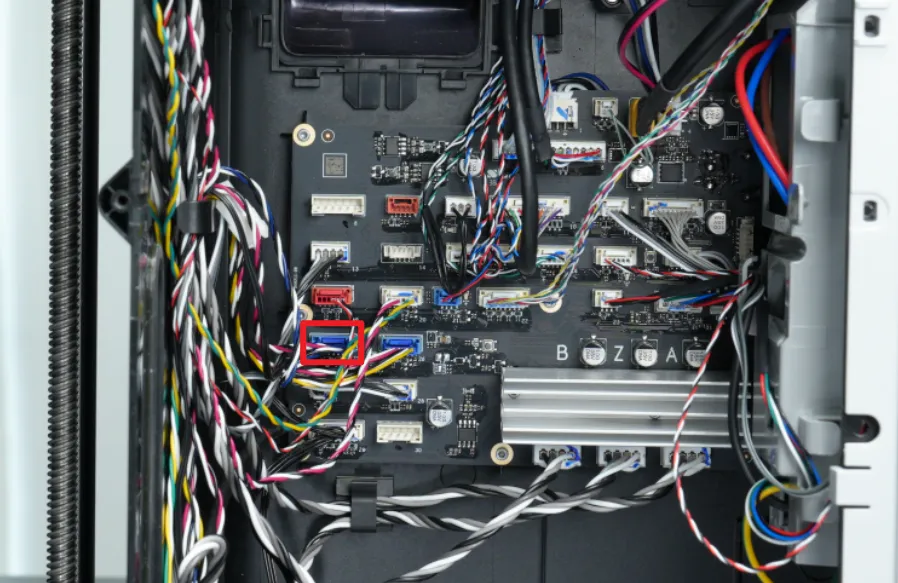

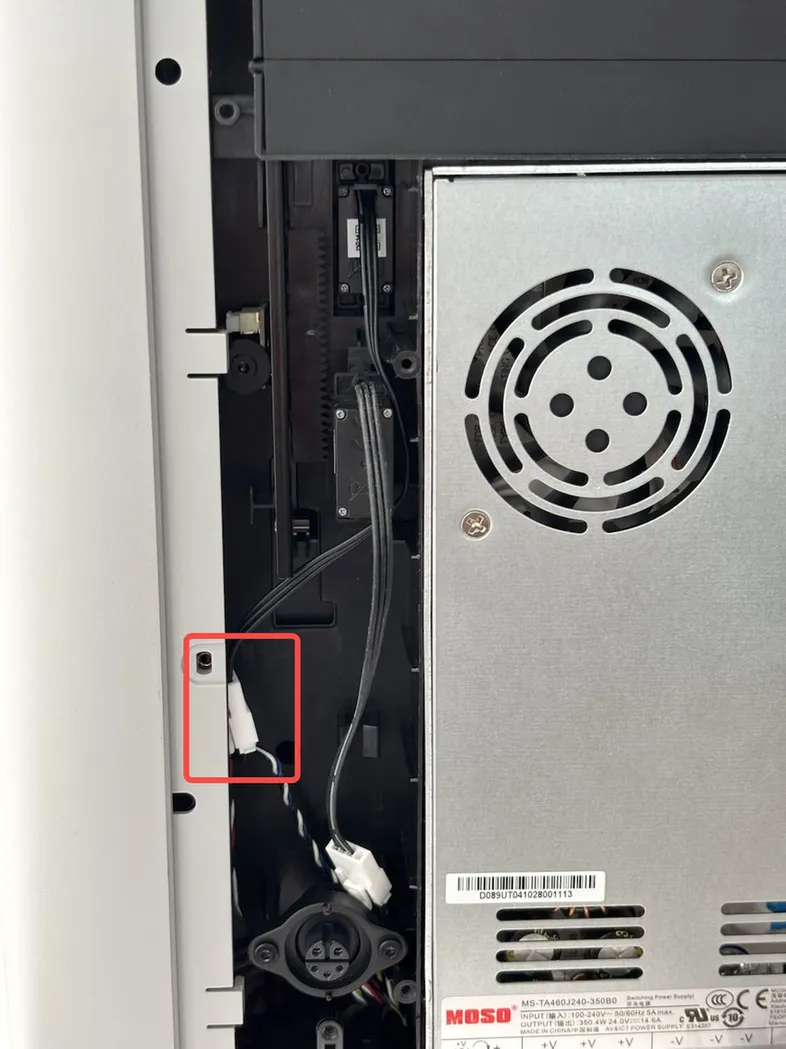

Se derefter figuren nedenfor for at kontrollere, om servoens forbindelseskabel fungerer korrekt. Servokablet og Hall-sensorkablet deler et enkelt stik til MC board. Hvis forbindelsen er løs, anbefales det at tilslutte den fast igen og prøve igen for at se, om normal drift genoprettes:

Hvis forbindelseskablet sidder fast, men filteromskifterklappen stadig ikke kan åbne/lukke, kan servoen være defekt. Du kan se denne wiki for at udskifte det højre indvendige dæksel: Udskiftning af H2D højre indvendige dæksel/kammervarmerenhed/kammervarmecirkulationsblæser

Reservedelene til det højre indvendige dæksel inkluderer servoen og Hall-sensorkomponenterne, der er relateret til filteromskifterklappen.
