HMS_0300-C100-0001-0002 Luftstrømssystemet kunne ikke aktivere opvarmningstilstand. Kontrollér luftspjældets tilstand.

Beskrivelse af problemet

Det adaptive luftstrømssystem består af et filterspjæld (filter-switch damper) og luftkanaler. Det skifter automatisk til bestemte luftstrømstilstande efter printerens behov. Hvis spjældets komponenter ikke bevæger sig på plads eller ikke kan holde deres korrekte position, skifter systemet ikke til den rette luftstrømstilstand. Hvis spjældet sætter sig fast, eller kalibreringen mislykkes, så følg fejlfindingstrinnene nedenfor.

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid printeren og afbryd strømmen, før du udfører vedligeholdelse. Ellers er der risiko for elektrisk stød, kortslutning og skade på printeren eller omgivelserne.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerende handsker af sikkerhedshensyn og passe særligt på ikke at klemme, beskadige eller lægge tryk på nogen blottede ledninger, stik eller printkort. Bemærk desuden, at dysen kan være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne vejledning, så opret en ny supportsag på vores supportside for at få hjælp.

Fejlfindingstrin

Isolering af fejlen

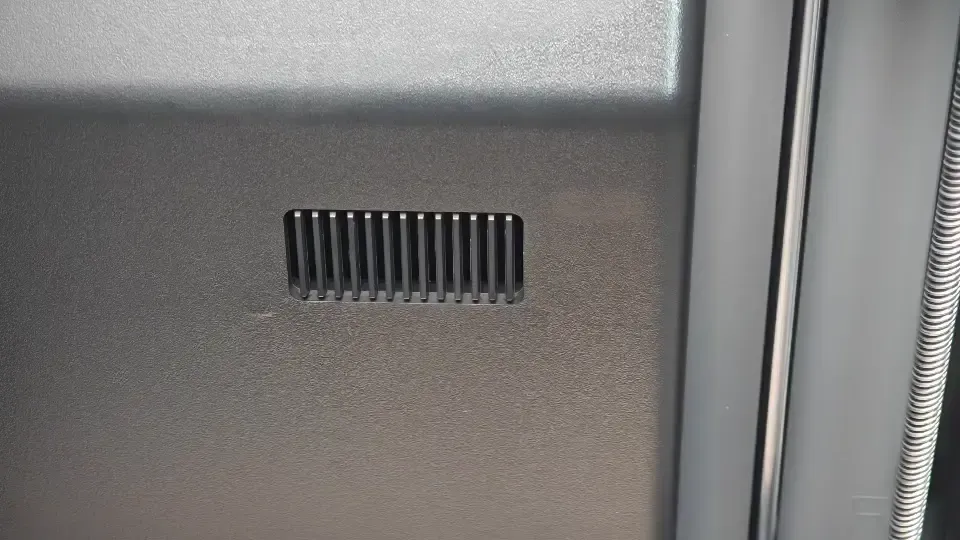

1. Når spjældet er i køletilstand (det gule spjæld er synligt), skal du tænde den højre ventilator. Under normale forhold blæses luften ud i øverste højre side (udblæsning til ekstern cirkulation).
2. Når spjældet er i kammertemperaturtilstand (det gule spjæld er skjult), skal du tænde den højre ventilator. Under normale forhold blæses luften ud fra midten af højre side (udblæsning til intern cirkulation).

• Hvis den faktiske retning på udblæsningen ikke svarer til beskrivelsen ovenfor, kan spjældet sidde fast, hvilket kan skyldes en fejl i en transmissionskomponent eller tilstedeværelsen af snavs.
• Hvis den faktiske retning på udblæsningen svarer til beskrivelsen ovenfor, kan Hall-sensoren eller magneten være defekt. Tjek, om tandhjulsmagneten er kommet ud af position.

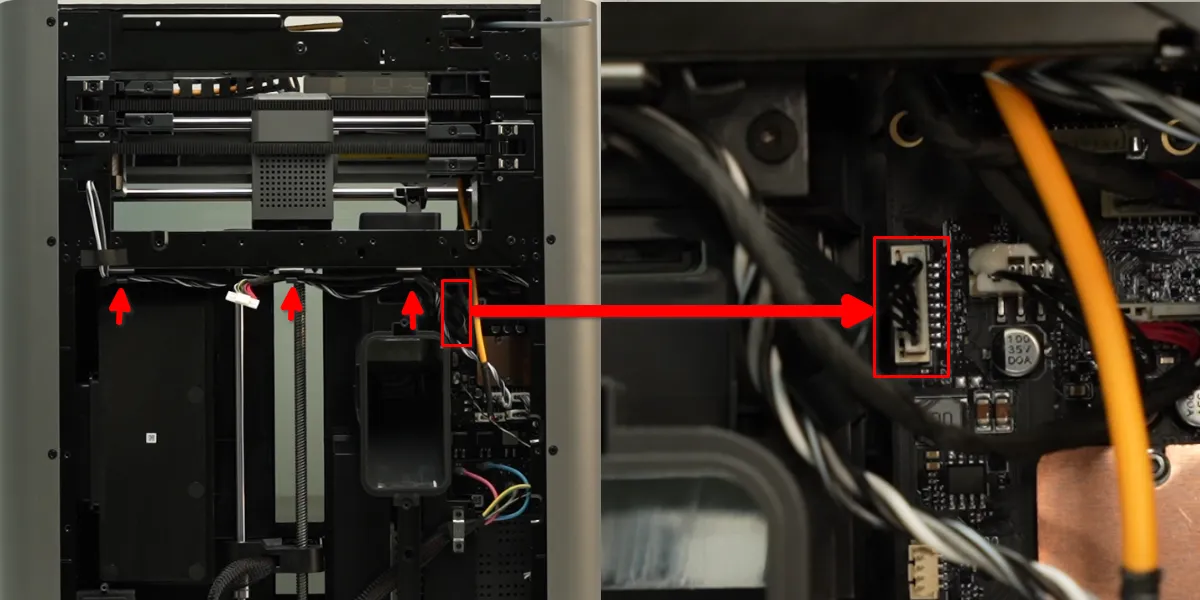

Trin 1: Tjek forbindelsen til den adaptive luftstrømsskift

Du kan følge denne wiki for at fjerne printerens bagpanel: Vejledning til fjernelse af P2S-bagpanel.

Kontrollér, at clipsen på stikket til kablet til adaptiv luftstrømsskift sidder fast, og tilslut igen om nødvendigt.

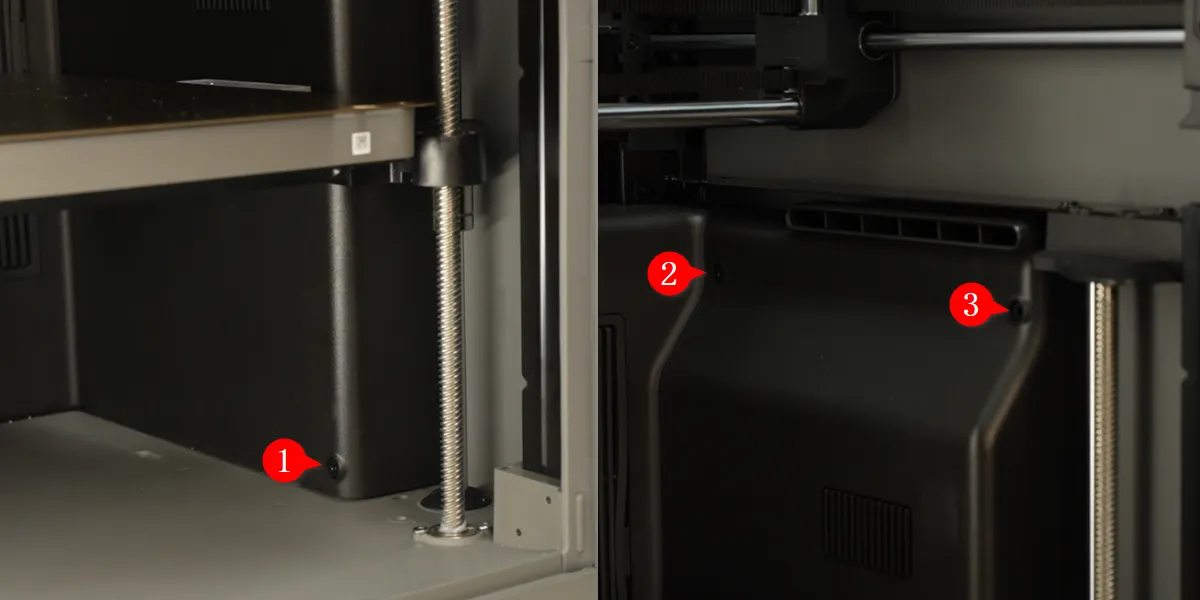

Trin 2: Fjern de tre skruer, der fastgør enheden til adaptiv luftstrømsskift

Løft op, og træk derefter udad for at åbne enheden til adaptiv luftstrømsskift.

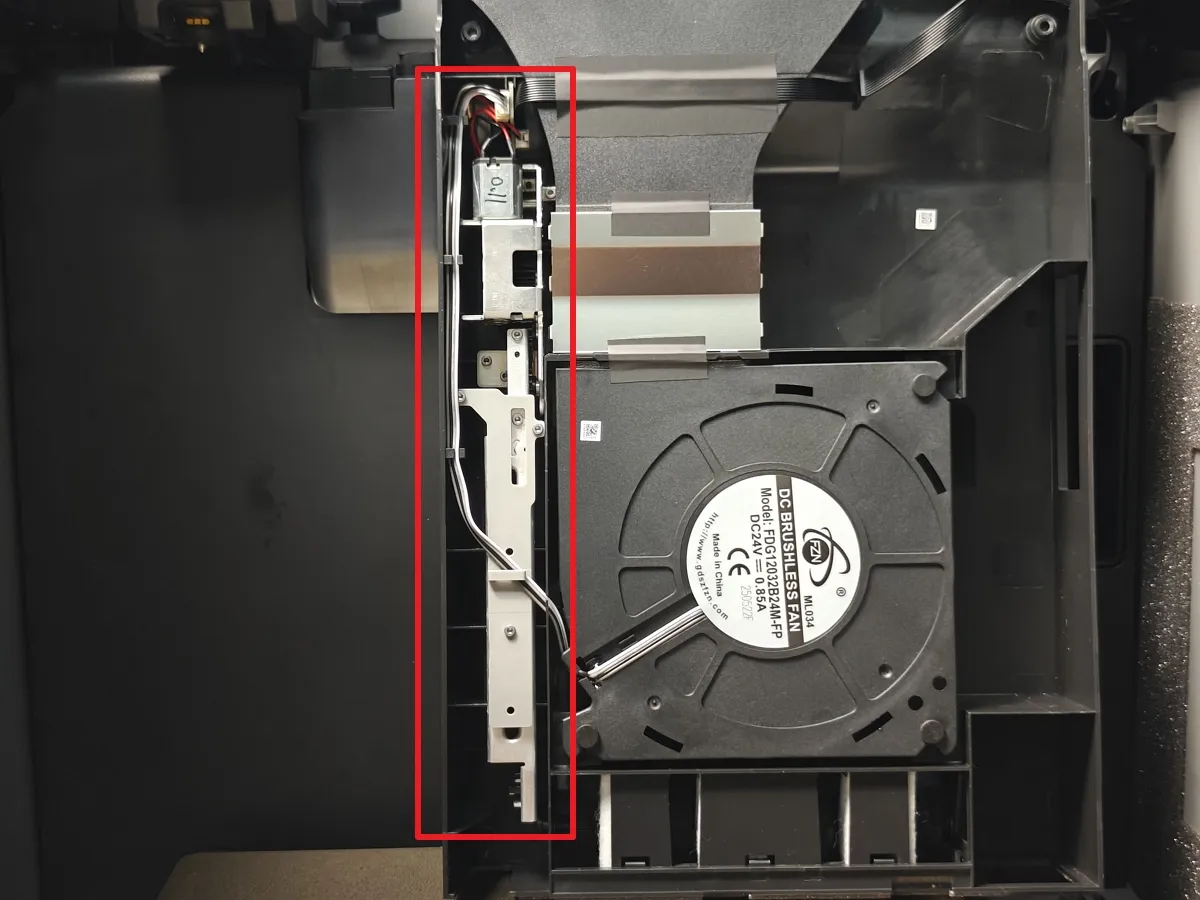

Trin 3: Tjek transmissionskomponenterne og motorerne for snavs, skader eller deformation

• Hvis kablet sidder løst, eller der er snavs til stede, skal du tilslutte kablet igen eller fjerne snavset for at løse problemet.
• Hvis der findes skader som revner, deformation eller brandmærker, anbefales det at udskifte enheden til adaptiv luftstrømsskift.

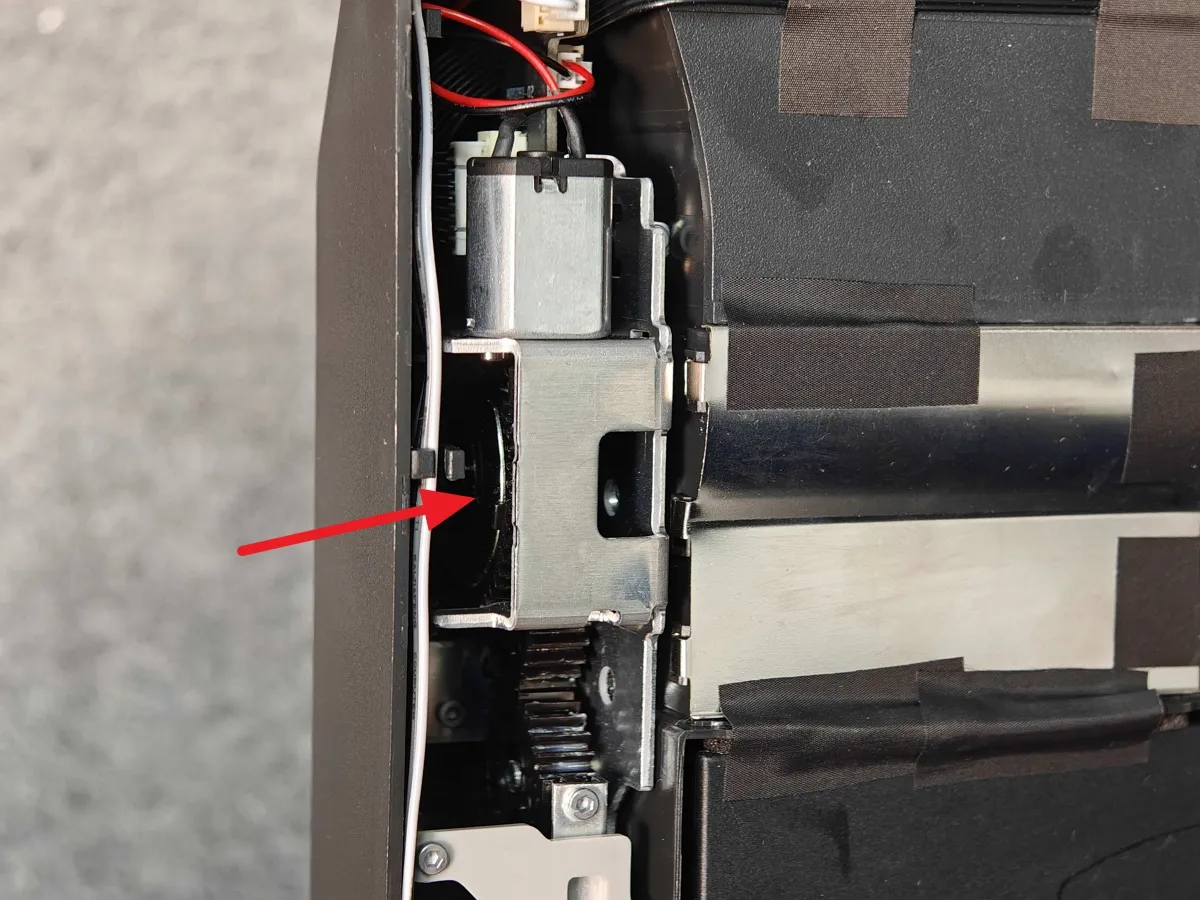

Trin 4: Tjek printkortet og magneterne på tandhjulene

Tjek printkortet for brandmærker, og sørg for, at magneterne på tandhjulene ikke har løsnet sig.

• Hvis det bekræftes, at printkortet er beskadiget, så følg Udskiftning af enheden til adaptiv luftstrømsskift på P2S.
