HMS_0300-C000-0001-0001 Fejl på aktivt kammerudtag: det kan sidde fast.

Fejlbeskrivelse

Det aktive kammerudtag, der sidder bag på printeren, fungerer som et luftspjæld, der isolerer eller forbinder printerkammeret med det omgivende miljø. Denne HMS-notifikation vises, når udtaget ikke åbner eller lukker som tilsigtet.

Fejlfinding

Værktøj, udstyr og materialer

H2.0 unbrakonøgle

Fejlisolationsproces

1. Hvis det aktive kammerudtag ikke åbner/lukker -> Mekanisk fejl

2. Hvis det aktive kammerudtag fungerer normalt -> Fejl på Hall-sensor eller magnet

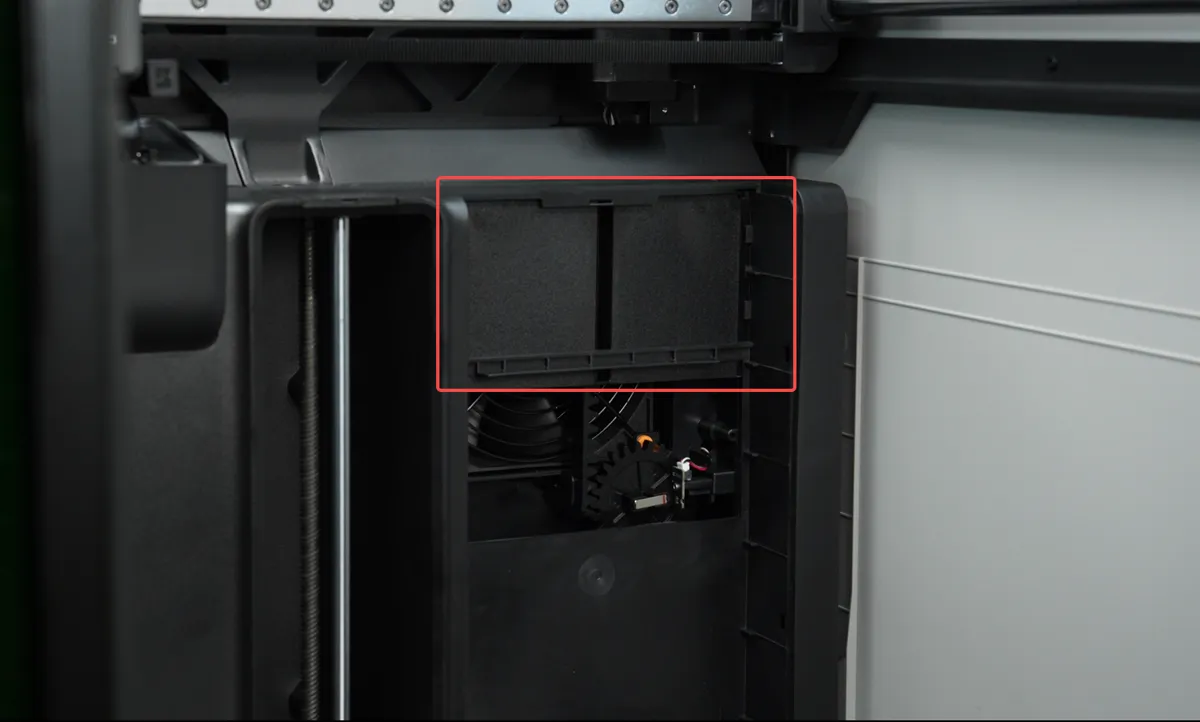

Tilstanden af det aktive kammerudtags gitter varierer i de forskellige tilstande. Derfor skal du, inden du begynder fejlfindingen, først bekræfte, om gitteret aktuelt er i åben eller lukket position.

H2-seriens luftsystem har tre tilstande, og i hver tilstand er tilstanden af det aktive kammerudtags gitter og filteromskifterklappen som følger:

• Køletilstand：

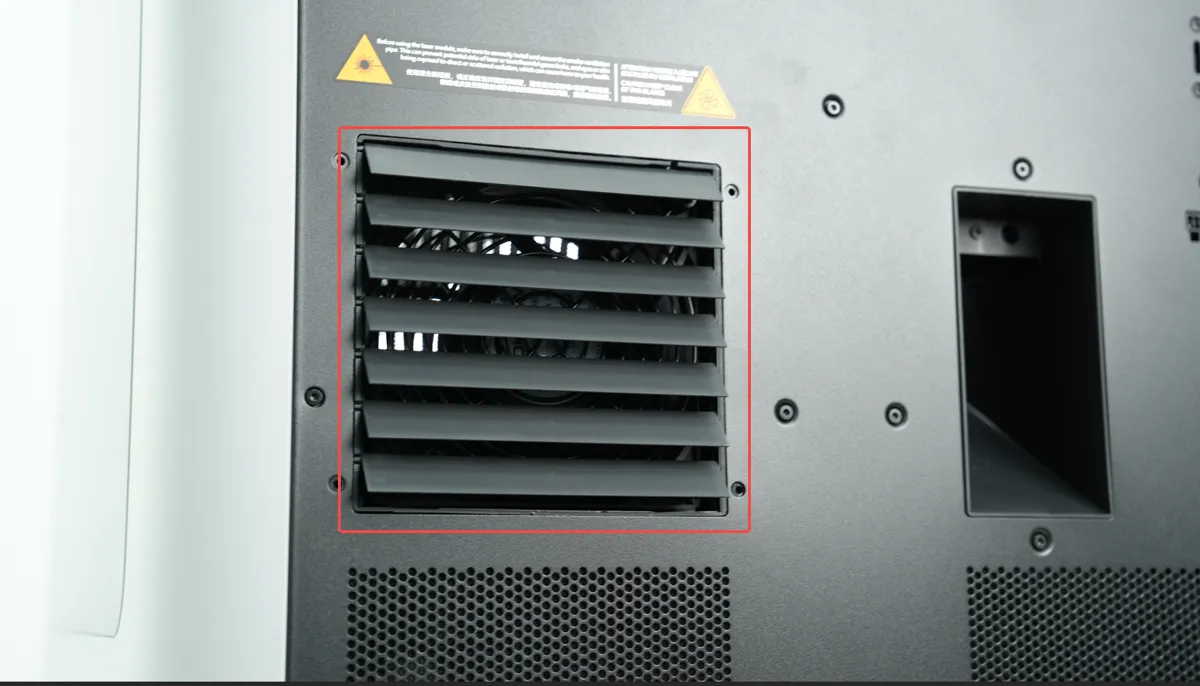

  • Når kammerudtagets blæser er tændt, er det aktive kammerudtags gitter åbent, og filteromskifterklappen peger nedad.

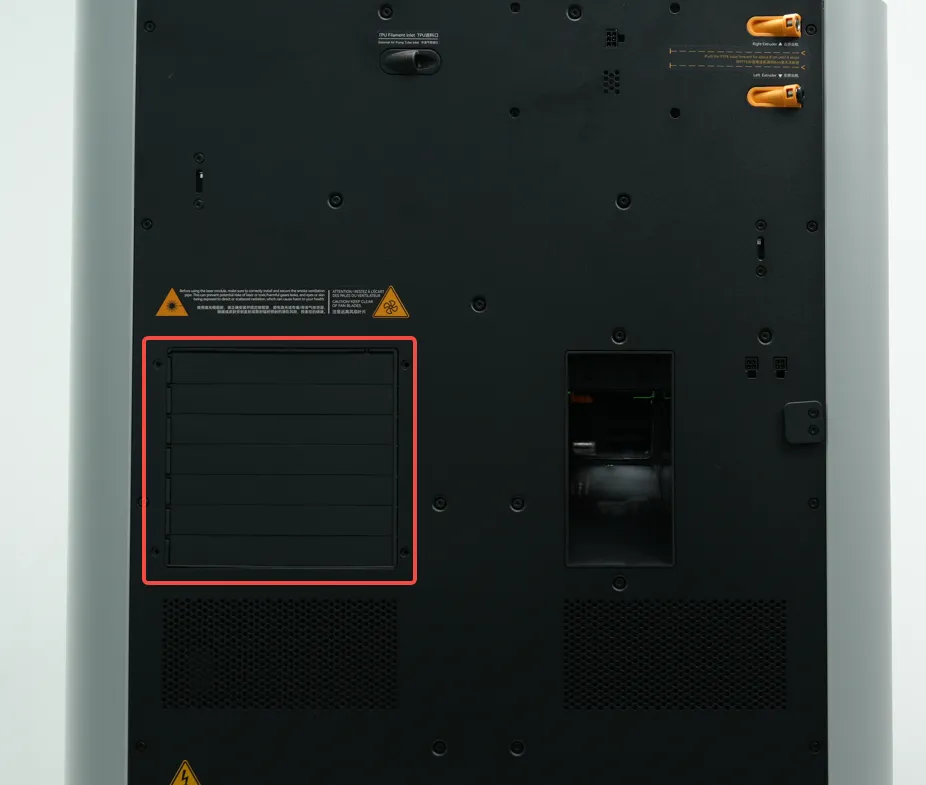

• Når kammerudtagets blæser er slukket, er det aktive kammerudtags gitter lukket, og filteromskifterklappen peger nedad.

• Opvarmningstilstand： Det aktive kammerudtags gitter er lukket, og filteromskifterklappen peger opad.

• Lasertilstand： det aktive kammerudtags gitter er åbent, og filteromskifterklappen peger nedad.

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1: Bekræft den aktuelle tilstand af det aktive kammerudtags gitter

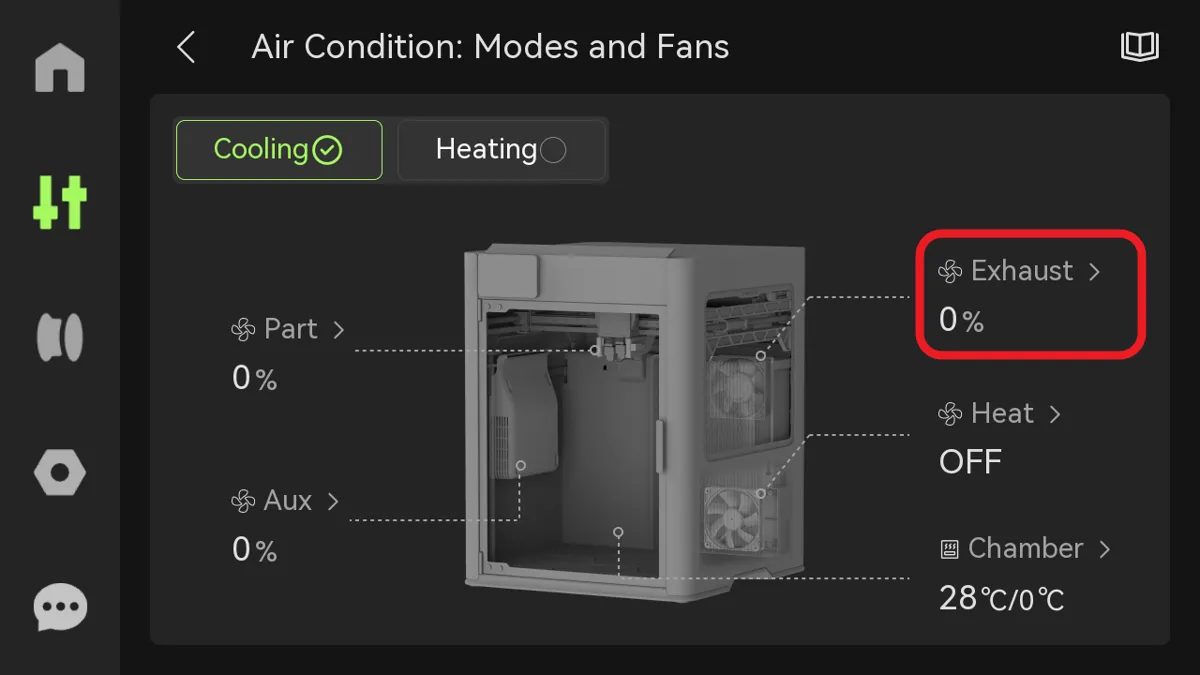

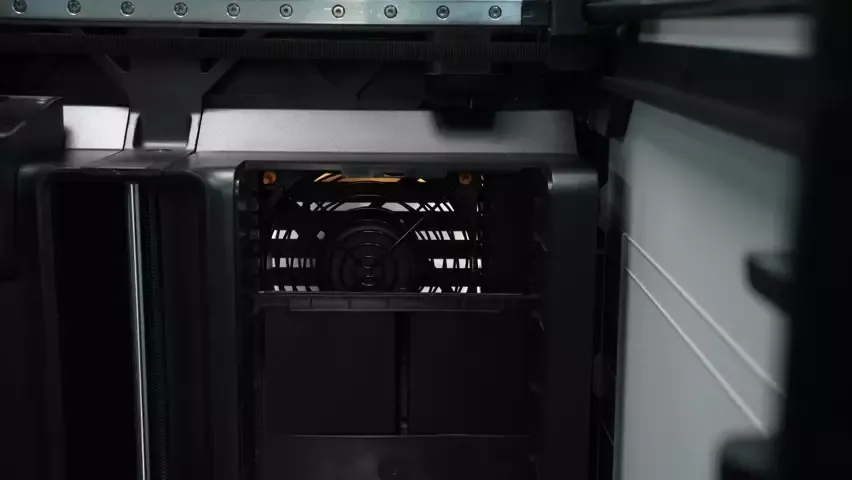

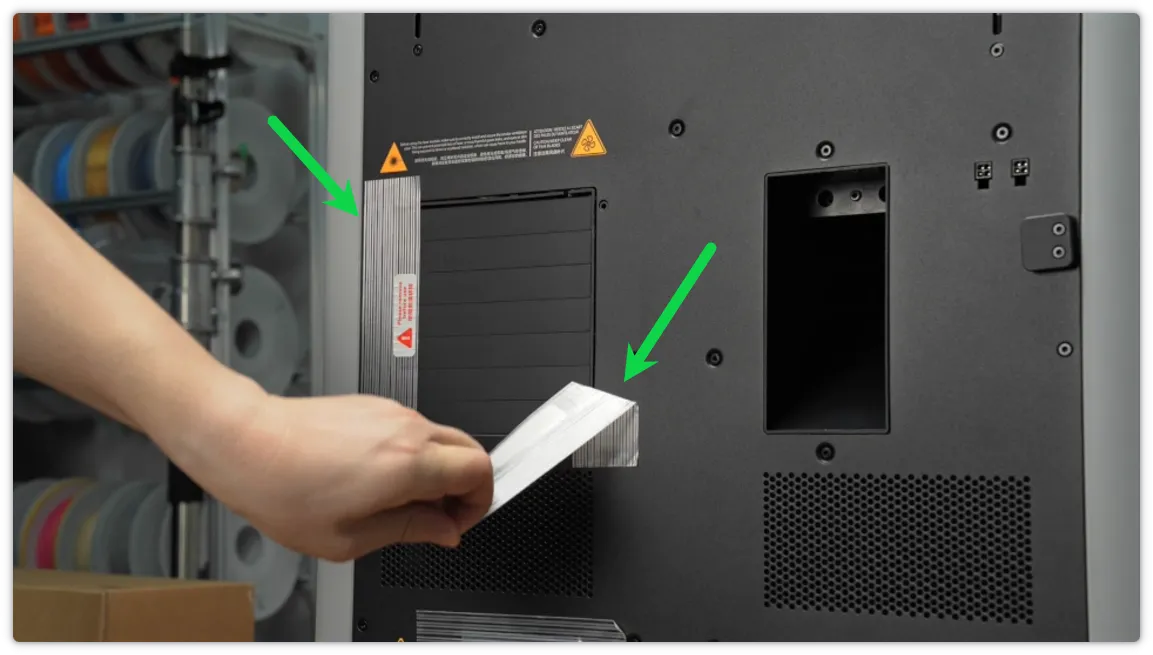

1. Tænd og sluk først kammerudtagets blæser via skærmens UI, og hold øje med, om printerens udtagsgitter åbner og lukker korrekt. Sørg for at kontrollere, at al emballagetape er fjernet.

Bemærk: Sørg for at rive fra top til bund.

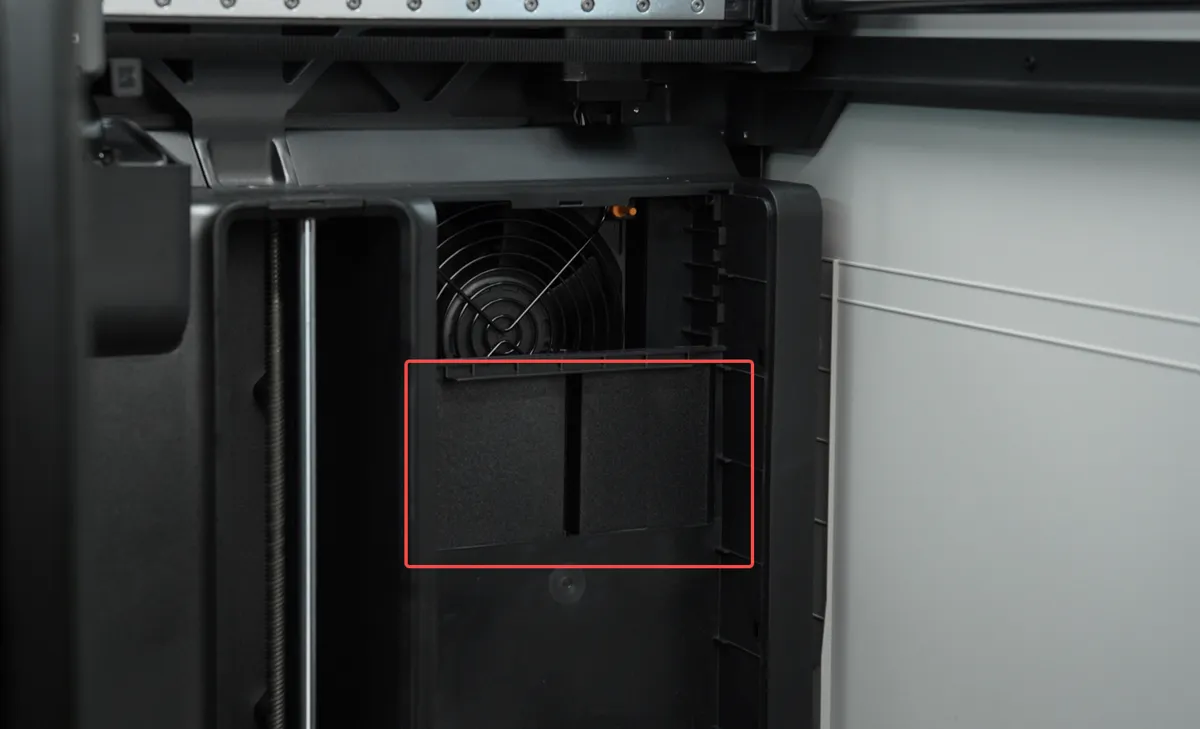

Hvis det bageste udtagsgitter fungerer normalt, men fejlen stadig opstår, skal du fjerne filteret og kontrollere, om filteromskifterklappen på bagsiden af filteret sidder fast;

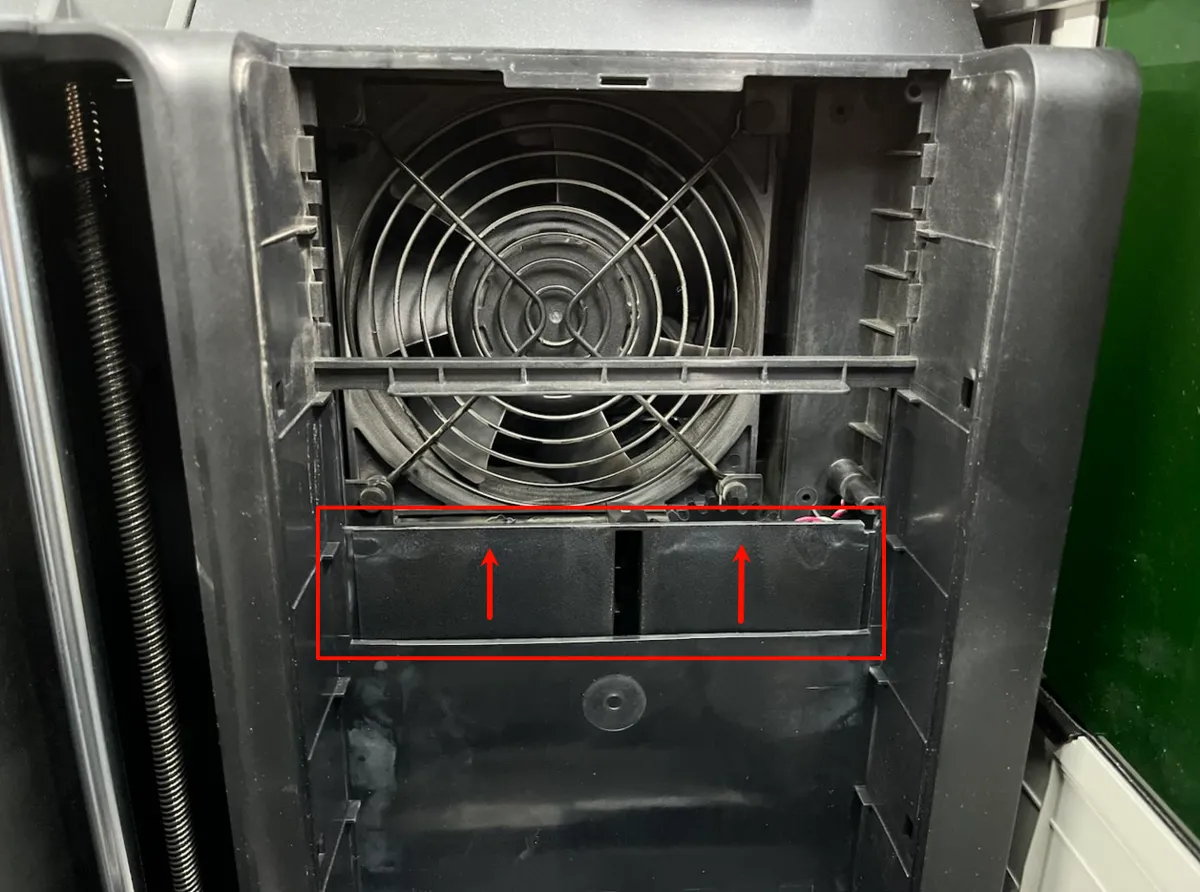

Hvis klappen er i den unormale position vist på figuren, skal du manuelt skubbe den opad for at nulstille den og derefter prøve at tænde kammerudtagets blæser igen og se, om fejlen fortsætter.

Hvis du mærker unormal modstand, mens du skubber klappen opad, eller hvis filteromskifterklappen ikke løfter sig automatisk, når der skiftes til opvarmningstilstand, kan servoen være defekt. Følg instruktionerne sidst i dokumentet for at kontakte teknisk support, eller overvej at udskifte servomotoren.

Hvis du efter at have fjernet filteret opdager, at filteromskifterklappens position ikke stemmer overens med figuren, når kammerudtagets blæser er tændt - for eksempel hvis klappen er for høj eller for lav - kan dette indikere en unormal gearposition for filteromskifterklappen. Den skal justeres efter denne vejledning: Gearkalibrering)。

Trin 2: Kontrollér, om der sidder fremmedlegemer fast i det aktive kammerudtag

For at finde årsagen kan du følge denne Wiki for at fjerne bagpanelet: Udskift H2D-bagpanel

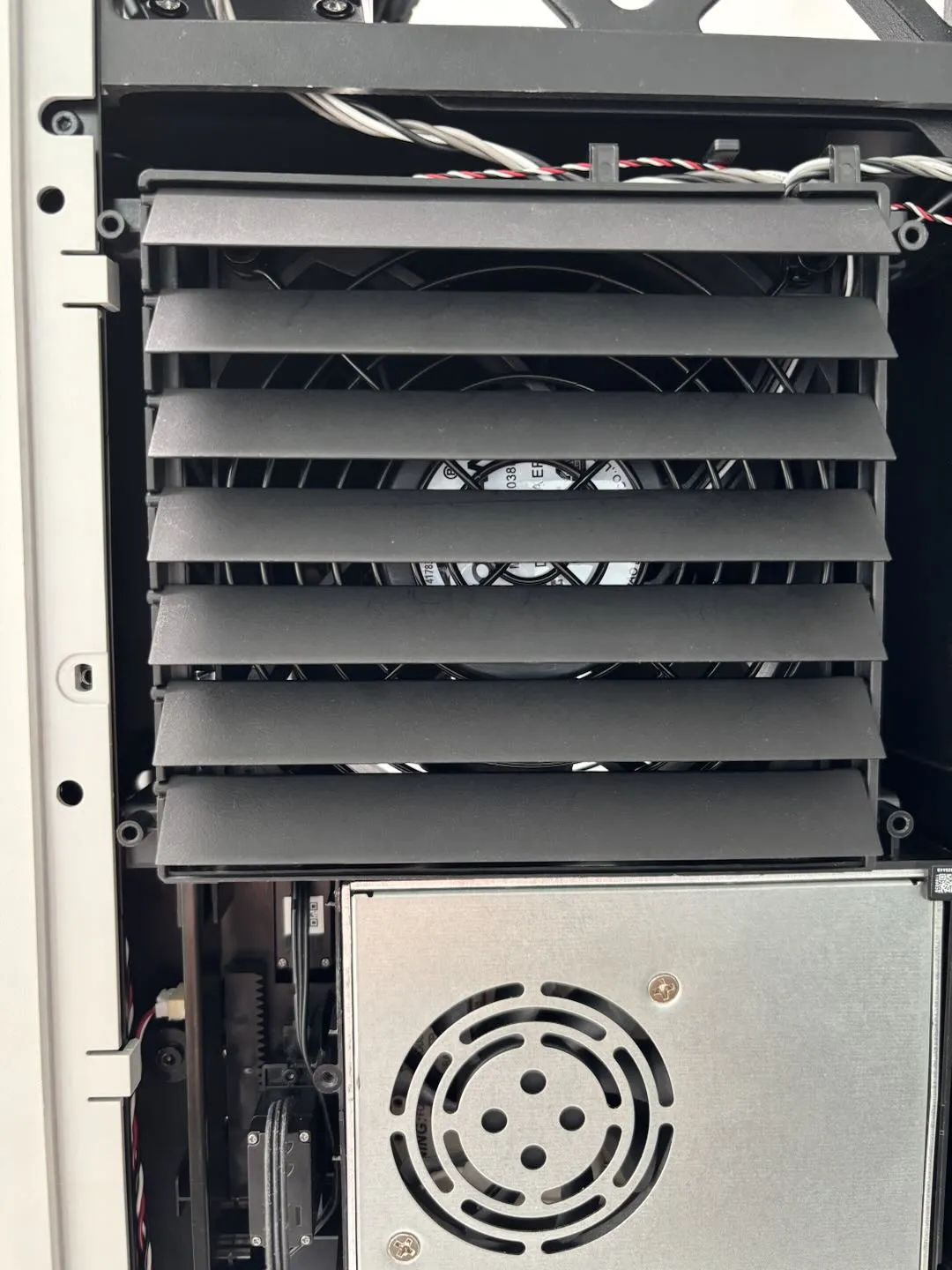

Når du har bekræftet tilstanden af det aktive kammerudtag, kan du kontrollere, om der er fremmedlegemer nær de 7 aktive kammerudtag og rammerne, der forhindrer det aktive kammerudtag i at åbne eller lukke normalt.

• Hvis der er et fremmedlegeme, skal du fjerne det og prøve igen for at se, om det vender tilbage til normal.

• Hvis det aktive kammerudtag er beskadiget, kan du følge denne Wiki for at udskifte det aktive kammerudtag: Udskift H2D aktivt kammerudtag

Trin 3: Kontrollér, om servo og Hall er normale

For at lette den efterfølgende fejlfinding kan du følge denne Wiki for at fjerne rensesliskeren : Udskift H2D-rensesliske

Servostikket og Hall-stikket deler samme stik til tilslutning til MC board. Hvis det aktive kammerudtag er normalt i fejlfindingen i "Trin 1", og du stadig oplever et af følgende to problemer:

• det aktive kammerudtag åbner/lukker ikke

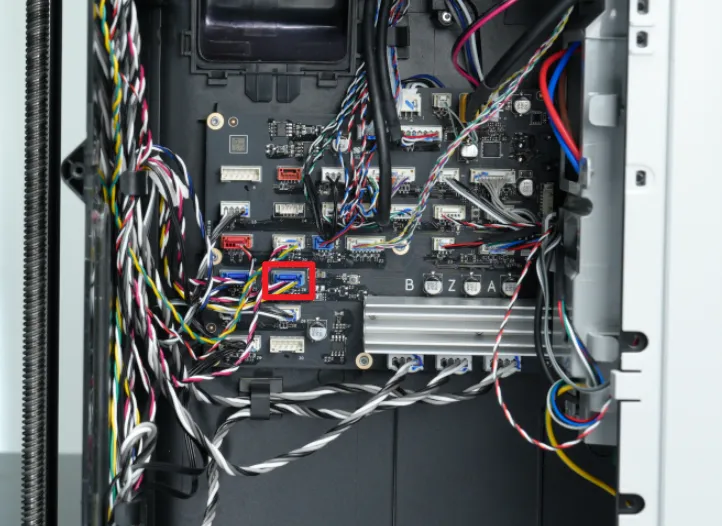

  Du kan følge figuren nedenfor for at kontrollere, om servostikket er normalt. Hvis stikket er løst, anbefales det at sætte det ordentligt i og prøve igen for at se, om det vender tilbage til normal:

Hvis stikket sidder ordentligt fast, men det aktive kammerudtag ikke kan åbnes/lukkes, kan det være, at servoen er defekt. Du kan følge denne Wiki for at udskifte det højre indvendige beklædningsdæksel: Udskift højre indvendige beklædning/kammervarmeenhed/kammervarmecirkulationsblæser

• det aktive kammerudtag kan åbne/lukke, men HMS fortsætter:

Magnet:

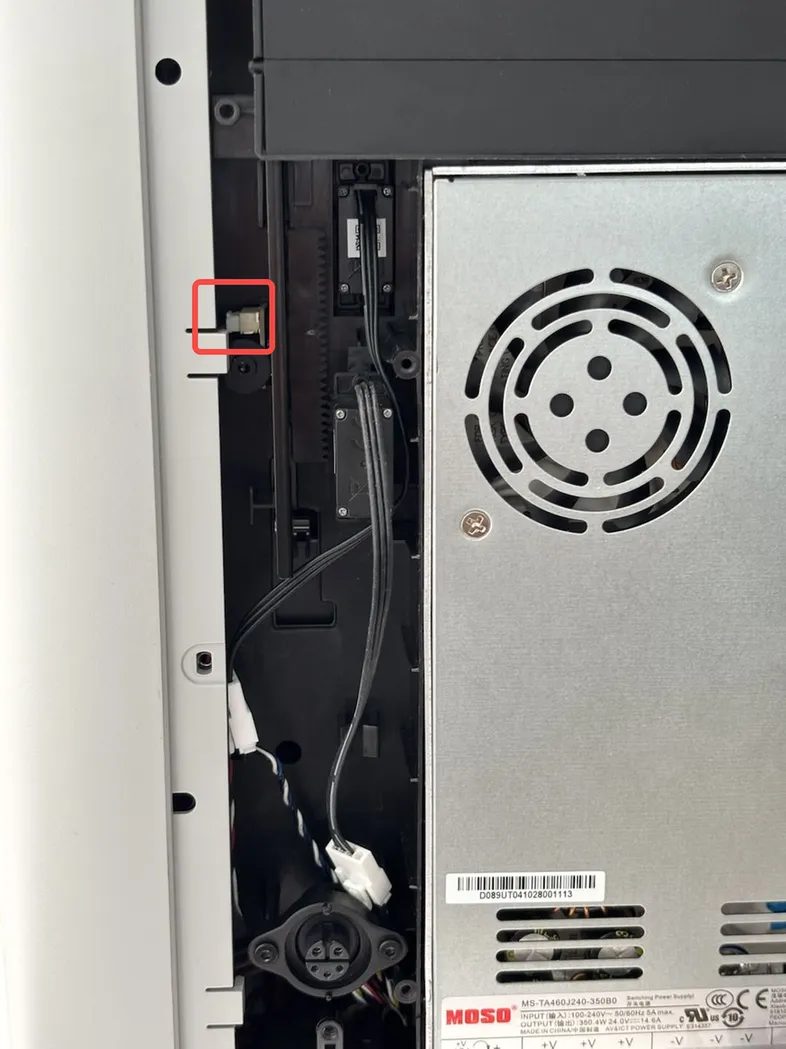

Du kan følge figuren nedenfor for at kontrollere, om Hall-forbindelsesledningen er normal. Hvis forbindelsesledningen er løs, anbefales det at sætte den ordentligt i og prøve igen for at kontrollere, om den vender tilbage til normal.

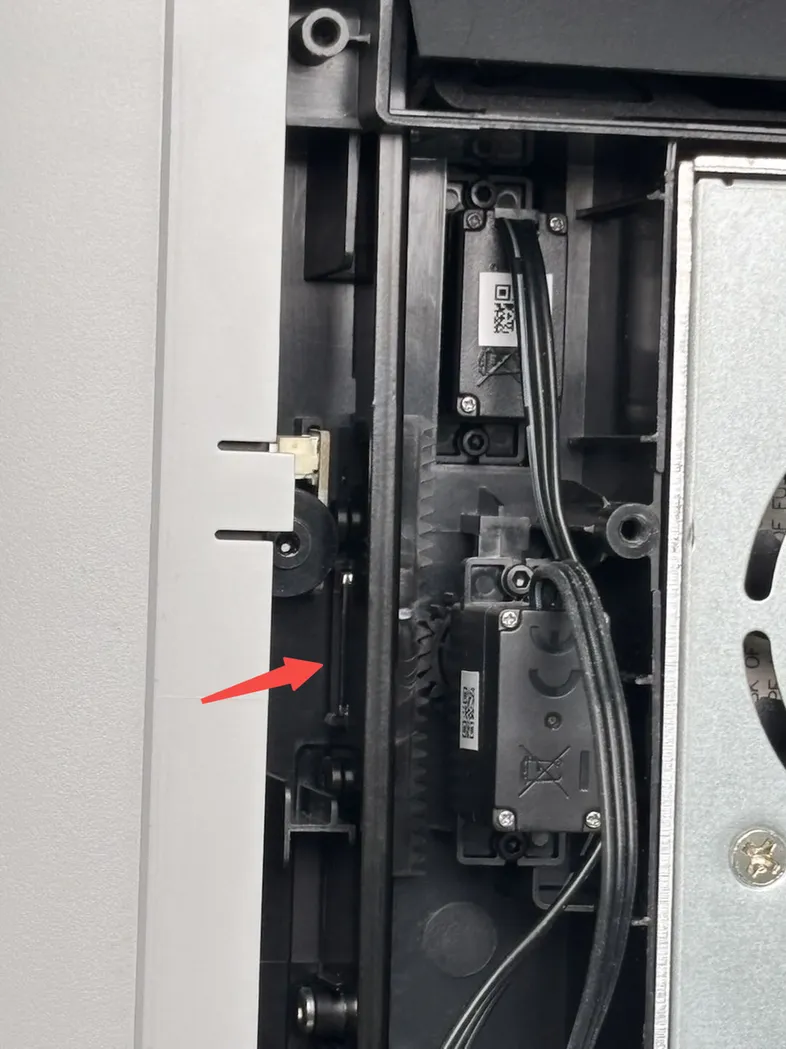

Kontrollér også, om magneterne er faldet af. Hvis magneterne er faldet af, kan du følge denne Wiki: Udskift højre indvendige beklædning/kammervarmeenhed/kammervarmecirkulationsblæser for at fjerne den højre beklædning fra printeren og derefter genmontere magneterne.
