HMS_0300-2600-0001-0007 Høj signalfrekvens registreret på venstre ekstruders eddy current-sensor. Sensoren kan være monteret for tæt på, eller den kan sidde løst.

Beskrivelse af problemet

Det venstre hotend er fastgjort til hotendets varmelegeme med en låseclips og bevæger sig op og ned med hotendets løftemodul. Når venstre ekstruder er i drift, sænkes hotendets løftemodul og nærmer sig den bagerste venstre eddy current-sensor for ekstruderen, idet en bestemt afstand opretholdes. Denne afstand ændrer sig tilsvarende i takt med variationer i ekstruderingskraften, hvilket muliggør måling af ekstruderingskraften. Hvis sensoren registrerer et ekstruderingskraftsignal med for lav frekvens, udløser systemet en alarm, som får varmebordet til at sænke sig en smule, afbryder opgaven og viser en fejlmeddelelse.

Mulige årsager til problemet omfatter:

1. For stor afstand mellem spolen på den venstre eddy current-sensor for ekstruderen og hotendets løftemodul.
2. Afbrydelse eller løs forbindelse mellem den venstre eddy current-sensor for ekstruderen og TH board.
3. Den venstre eddy current-sensor for ekstruderen er beskadiget.

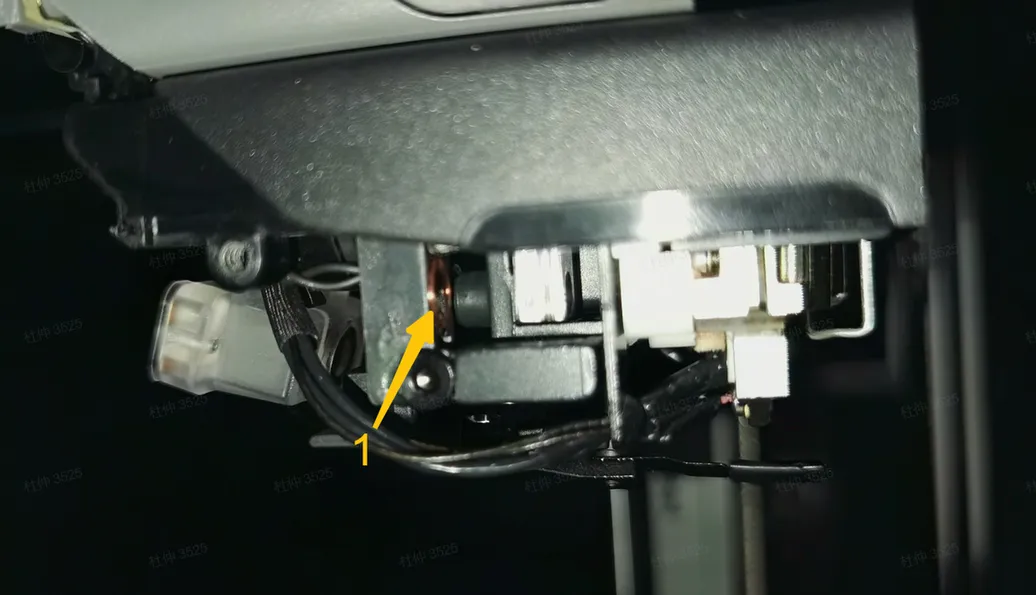

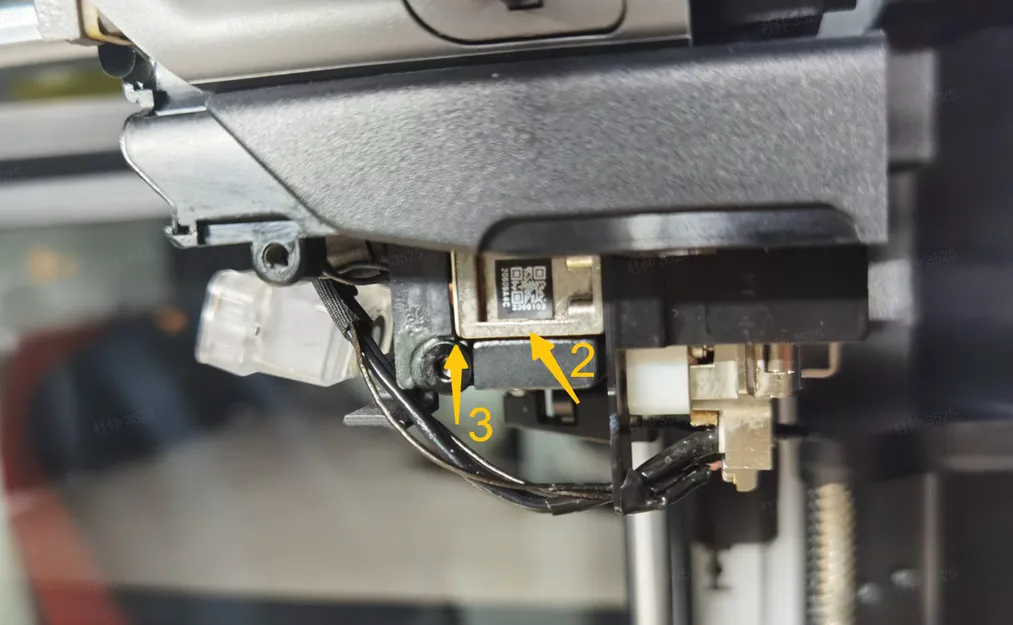

1 - Spole på venstre eddy current-sensor for ekstruderen	2 - Hotendets løftemodul, 3 - Afstand mellem spole og løfteslæde

Fejlsøgning

Før du afmonterer toolhead, skal du sikre dig, at printeren er slukket.

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle
• Standard A4-printerpapir
• Konstruktionslim (efter behov)

Løsninger

Brugere kan justere rækkefølgen af disse løsninger efter behov.

Trin 1. Kontrollér afstanden mellem eddy current-spolen og løfteslæden

1. Se Trin 1-4 i wikien Afmontér H2D-toolhead for at fjerne luftkanalen til køleventilatoren.

2. Kontrollér afstanden mellem spolen på den venstre eddy current-sensor for ekstruderen og den venstre hotend-løfteslæde. Det normale afstandsinterval:

   1. Med venstre ekstruder i arbejdsposition.
   2. To lag standardprinterpapir (samlet tykkelse: 0,2 mm) kan glide let igennem.
   3. Tre lag printerpapir (samlet tykkelse: 0,3 mm) kan ikke indsættes eller giver mærkbar friktion, når de indsættes.

3. Forsøg forsigtigt at spænde skruen (se Figur 2 nedenfor) med en H2 unbrakonøgle for at kontrollere, om den er løs.

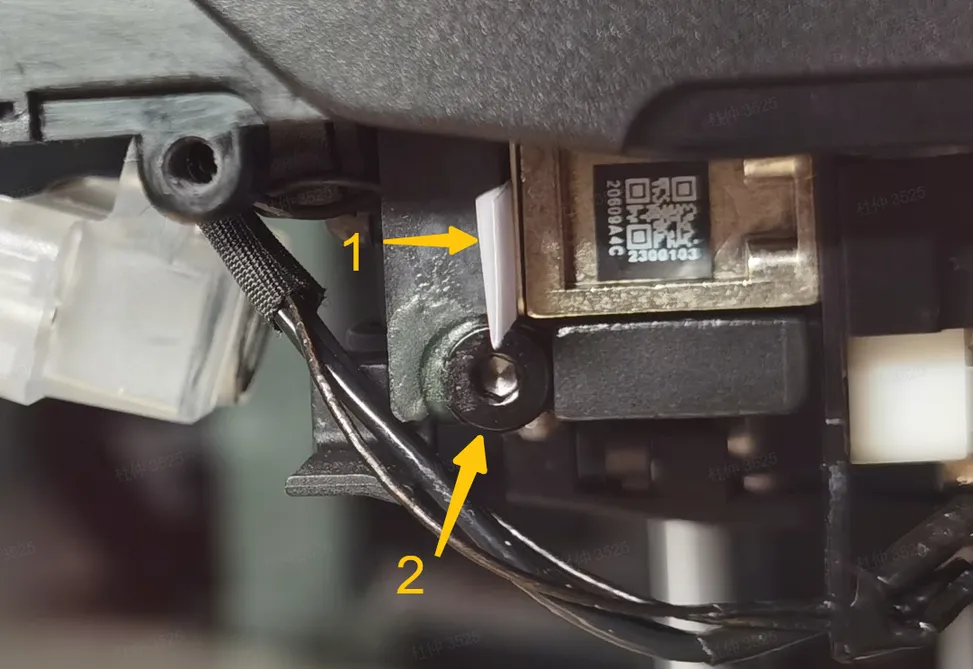

   1 - To lag standard A4-papir 2 - Bagerste låseskrue på spolebeslaget

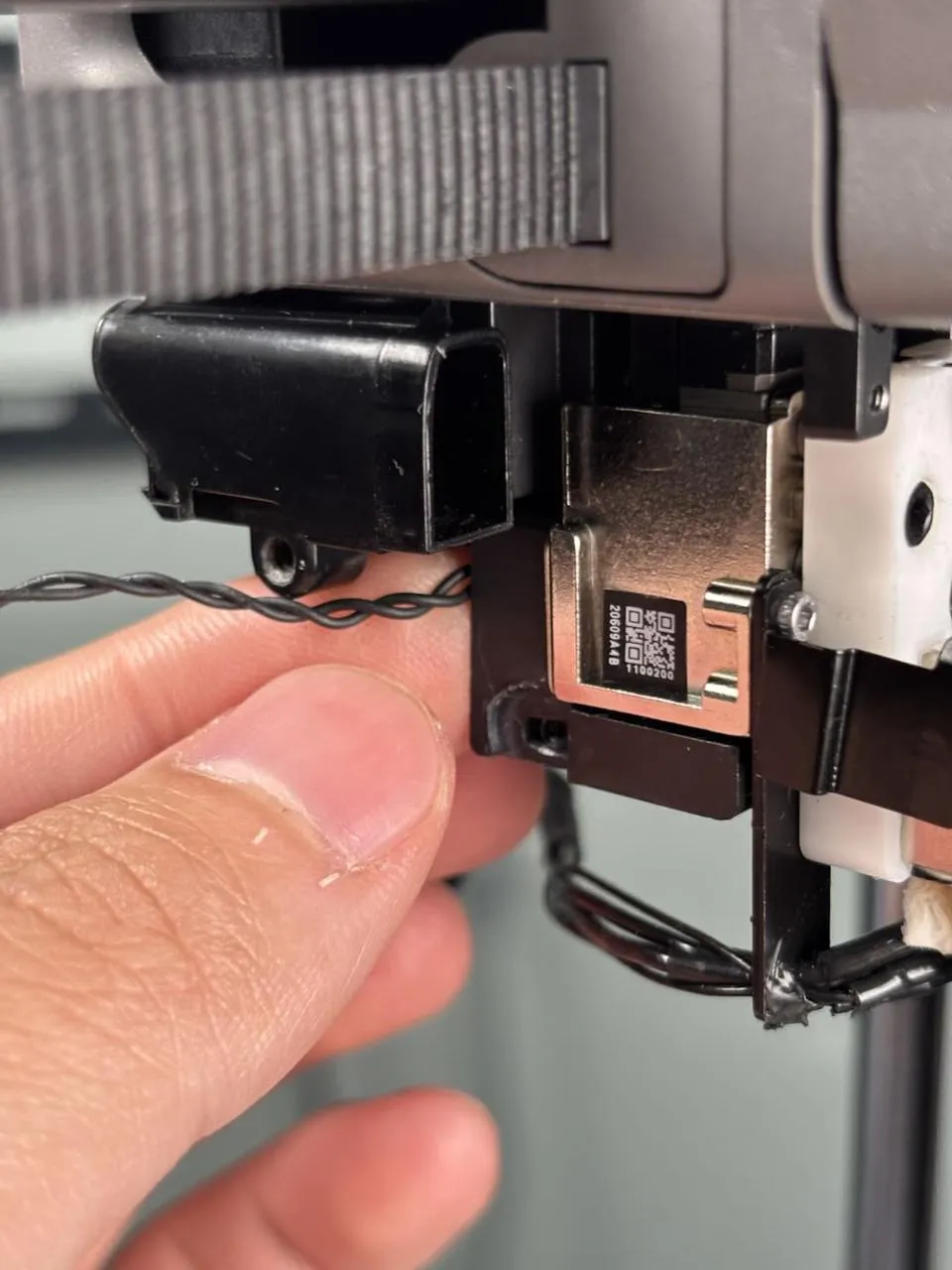

   Afstanden mellem den venstre eddy-sensor og løfteslæden bør være ca. 0,2 mm, omtrent tykkelsen af et foldet A4-ark.

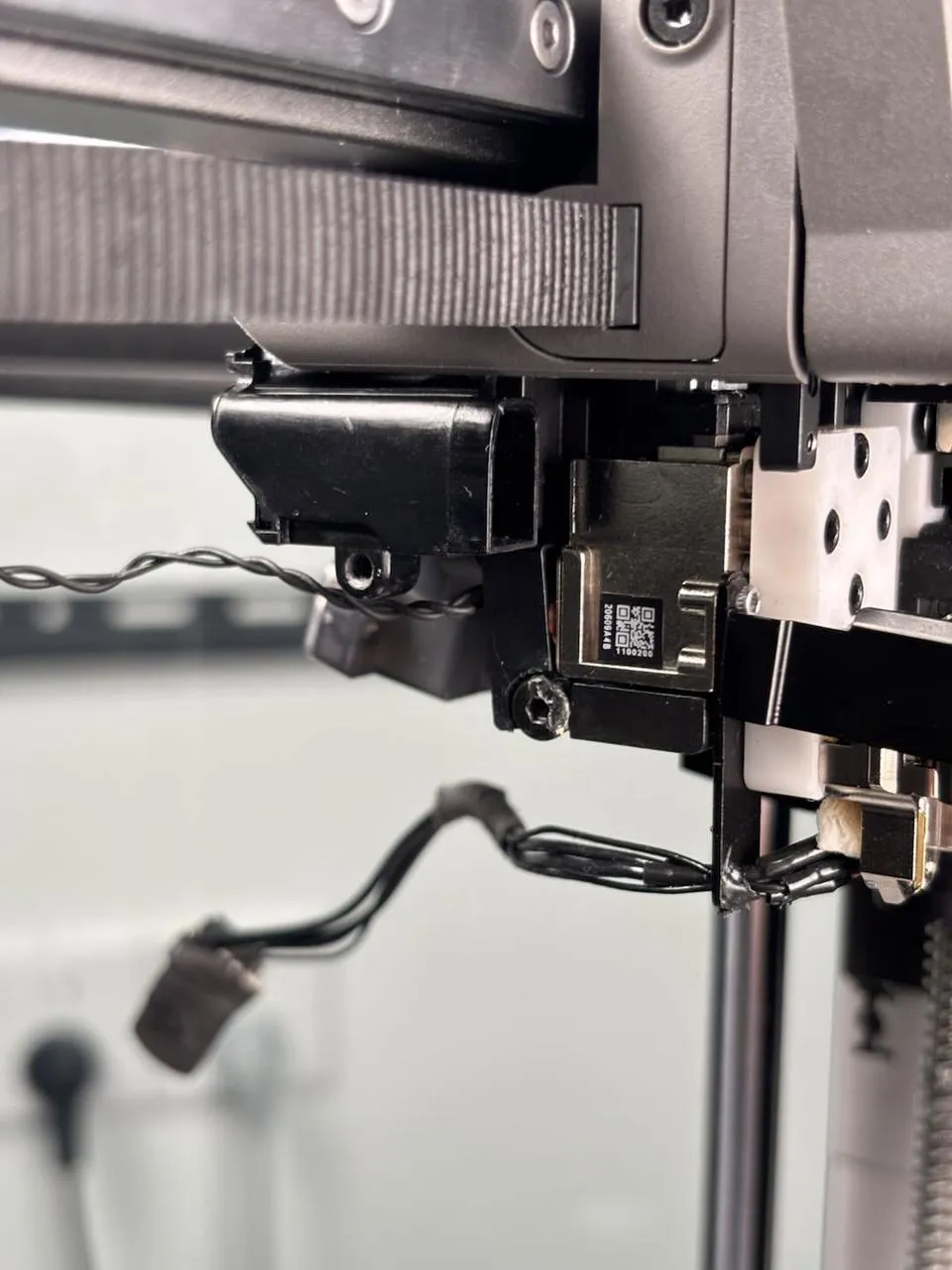

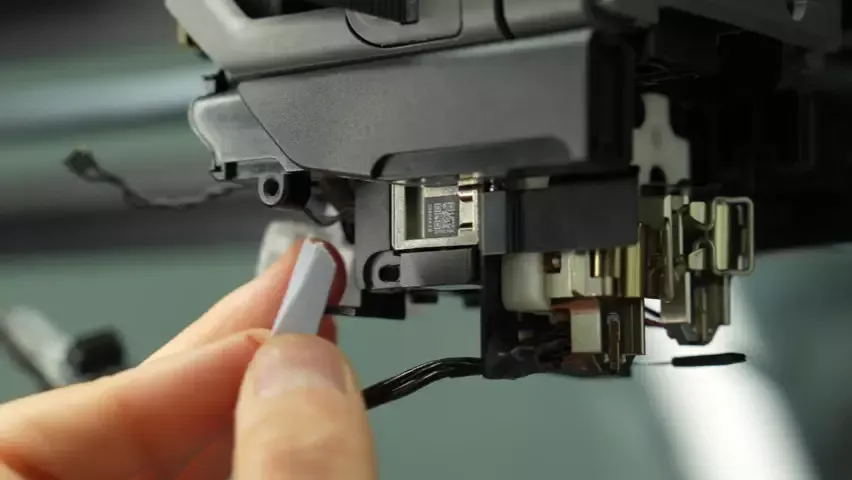

   Indsæt derefter det foldede A4-papir mellem den venstre eddy-sensor og løfteslæden. Hold sensoren på plads med hånden, og træk forsigtigt i papiret for at kontrollere, om det glider let (der bør være en let modstand, men det bør stadig være nemt at fjerne). Hvis bevægelsen føles korrekt, skal du bruge H2.0 unbrakonøglen til at spænde skruen helt.



   Mens du spænder skruen, skal du holde hånden roligt på sensoren for at undgå fejljustering. Når skruen er fastgjort, skal du fjerne A4-papiret.

4. Hvis afstanden er unormal, eller skruen er løs, skal du justere som følger:

   1. Løsn skruen og placér tre lag standardprinterpapir (samlet tykkelse: 0,25-0,3 mm) mellem eddy current-spolen og løfteslæden.
   2. Skub spolebeslaget mod løfteslæden og spænd skruen.
   3. Efter spænding skal du fjerne papiret og bekræfte, at afstanden er passende, ved hjælp af to- og tre-lags-kontrollerne (se afstandskontrollen ovenfor).
   4. Fastgør til sidst skruen med lim for at forhindre, at den løsner sig (hvis skruen ikke løsner sig, eller fejlen forekommer sjældent, er lim måske ikke nødvendig).

5. Hvis afstanden er normal, og skruen ikke er løs, skal du gå videre til Trin 2.

Trin 2. Kontrollér for løs forbindelse mellem venstre eddy current-sensor for ekstruderen og TH board

1. Se Trin 4-5 i wikien Afmontér H2D-toolhead for at fjerne køleventilatoren og dens TH-tilslutningsboard, så TH board blottes.

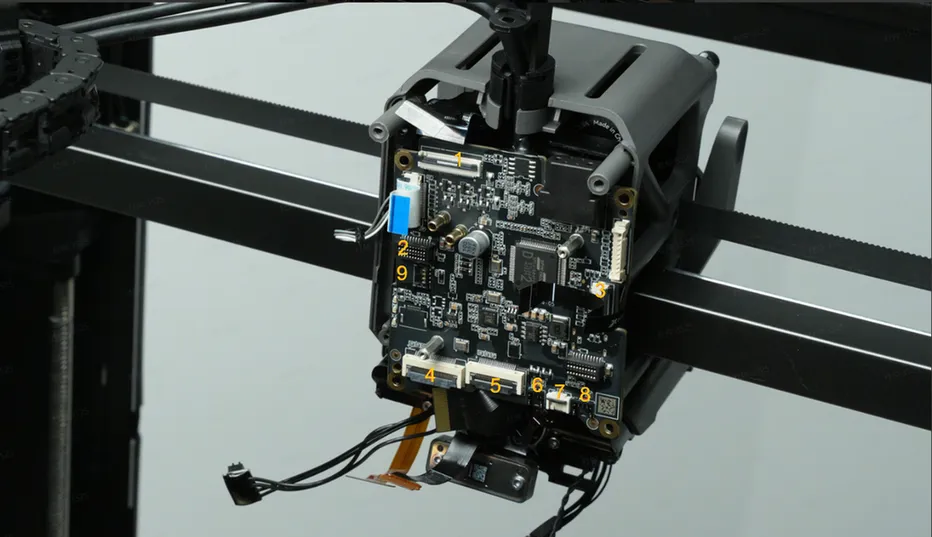

2. Inspicér stikket til den venstre eddy current-sensor for ekstruderen i bunden af TH board (stik 8 på billedet nedenfor).



3. Hvis sensorstikket sidder løst på TH board, skal du montere det igen for at sikre en fast forbindelse. Gå videre til Trin 4 for at teste.

4. Hvis der ikke er nogen løshed, kan den venstre eddy current-sensor for ekstruderen være beskadiget. Udskift sensormodulet og gå videre til Trin 3.

Trin 3. Udskift den venstre eddy-sensor for nozzlen

Se udskift eddy-sensorerne for nozzlen.

Trin 4. Montering og test af toolhead

1. Montér hotend (køleventilatoren og dens kanal kan monteres efter test).
2. Skift til venstre ekstruder på skærmen.
3. Udløs homing manuelt.
4. Hvis der ikke opstår nogen alarm, er testen vellykket.
5. Montér køleventilatoren og dens kanal.

Hvis ovenstående løsninger ikke løser problemet, kan du oprette en sag og uploade printerens logfiler.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type problem.
