HMS_0300-2600-0001-0002 Følsomheden på den venstre ekstruders eddy current-sensor er lav. Tjek monteringen af sensoren.

Beskrivelse af problemet

Det venstre hotend er fastgjort til hotend-varmelegemet med en låseclips og bevæger sig op og ned sammen med hotend-løftemodulet. Når den venstre ekstruder er i drift, sænker hotend-løftemodulet sig og nærmer sig den bageste venstre eddy current-sensor, mens der opretholdes en bestemt afstand. Denne afstand ændrer sig tilsvarende med variationer i ekstruderingskraften, hvilket gør det muligt at måle ekstruderingskraften. Hvis sensoren registrerer et signal for ekstruderingskraft med for lav frekvens, udløser systemet en alarm, hvorved varmebordet sænkes en smule, opgaven afsluttes, og der vises en fejlmeddelelse.

Mulige årsager til problemet omfatter:

1. Afstanden mellem den venstre ekstruders eddy current-sensorspole og løfteslæden er unormal.
2. Den venstre ekstruders eddy current-sensorspole er løs.

1- Venstre ekstruders eddy current-sensorspole

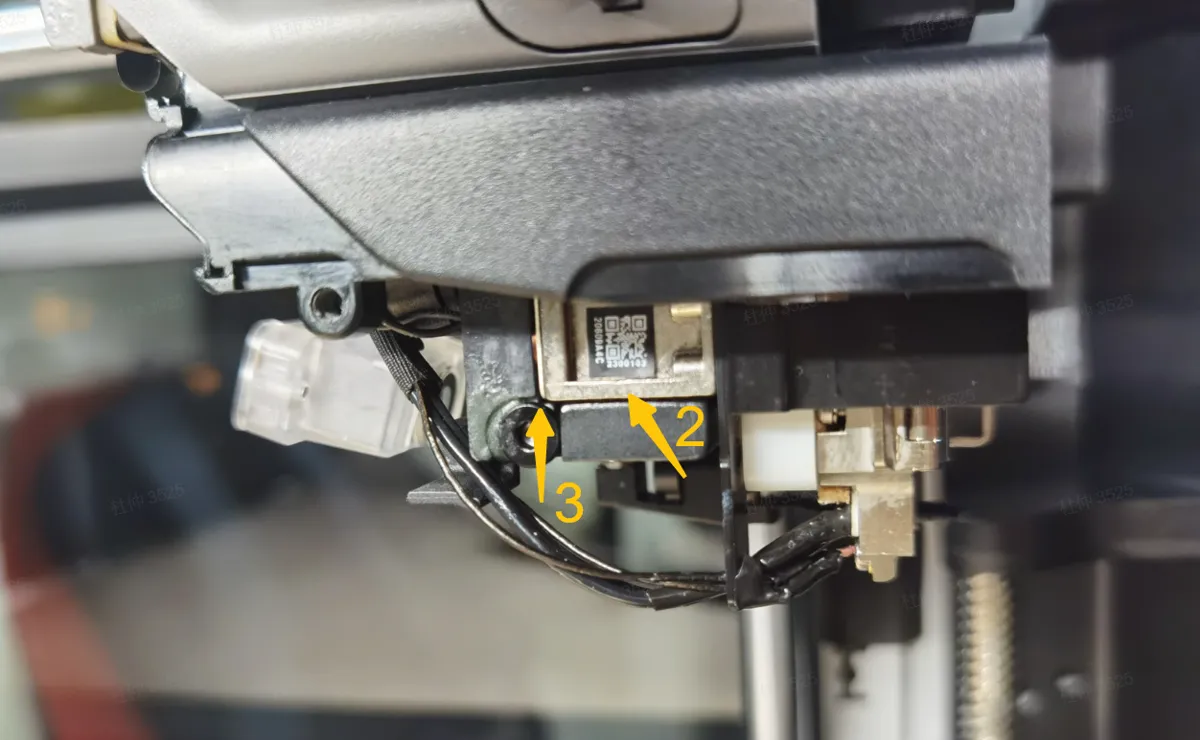

2- Hotend-løftemodul, 3- Afstand mellem spole og løfteslæde

Fejlsøgning

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle
• Almindeligt A4-printerpapir

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1. Tjek, om ekstruderens eddy current-sensorspole har løsnet sig

1. Se wikien Udskift H2D part cooling-blæser for at fjerne part cooling-blæserens luftkanal.
2. Flyt manuelt flow-blokeringen for at løfte den venstre slæde, så den venstre eddy current-spole blotlægges.
   • Hvis spolen er løs, skal du se wikien Udskift H2D nozzle eddy-sensor for at udskifte den venstre nozzle eddy-sensor.
   • Hvis spolen ikke er løs, skal du fortsætte til trin 2.

Trin 2. Efterse afstanden mellem eddy current-spolen og løfteslæden

1. Tjek afstanden mellem den venstre ekstruders eddy current-sensorspole og den venstre hotend-løfteslæde. Det normale afstandsområde:

   • Med den venstre ekstruder i arbejdsposition.
   • To lag almindeligt printerpapir (samlet tykkelse: 0,2 mm) (pil 1 i figuren nedenfor) kan glide let igennem.
   • Tre lag printerpapir (samlet tykkelse: 0,3 mm) kan ikke indsættes eller giver mærkbar friktion, når de indsættes.

2. Forsøg forsigtigt at spænde skruen (pil 2 i figuren nedenfor) med en H2 unbrakonøgle for at tjekke, om den er løs.

   1 - To lag almindeligt A4-papir 2 - Bageste låseskrue på spolebeslaget

3. Hvis afstanden er unormal, eller skruen er løs, skal du justere som følger:

   • Løsn skruen, og placer tre lag almindeligt printerpapir (samlet tykkelse: 0,25-0,3 mm) mellem eddy current-spolen og løfteslæden.
   • Skub spolebeslaget mod løfteslæden, og spænd skruen.
   • Fjern papiret efter spænding, og bekræft, at afstanden er passende, ved hjælp af to- og trelagstjek (se afstandstjekket ovenfor).
   • Fastgør til sidst skruen med konstruktionslim for at forhindre, at den løsner sig.

4. Fortsæt til trin 3.

Trin 3. Montering og test af printhovedet

1. Monter hotend (part cooling-blæseren og dens luftkanal kan monteres efter testen).
2. Skift til den venstre ekstruder på skærmen.
3. Udløs homing manuelt.
4. Hvis der ikke opstår nogen alarm, er testen vellykket.
5. Se wikien Udskift H2D part cooling-blæser for at montere part cooling-blæseren og dens luftkanal.
