Udskift virvelstrømssensoren på H2S-dysen

Vigtigt!

H2S-ekstruderens hovedprint bruger et lille stik til virvelstrømsspolen. Når du trækker det ud, skal du altid løfte stikket lige op, vinkelret på printet, og undgå at trække eller vride det sidelæns. Det forhindrer skader på både stik og kredsløbskort.

Virvelstrømsspole

Virvelstrømsspolen er monteret på ekstruderen over hotend. Når den er monteret korrekt, skal afstanden mellem spolen og hotendets køleplade være mellem 0,15 mm og 0,5 mm.

Medfølgende dele:

• 1 × Virvelstrømsspole
• 2 × M2×6,5 skruer

Hvornår skal den udskiftes

• Virvelstrømsspolen er beskadiget;
• Bambu Labs officielle tekniske support har bekræftet, at virvelstrømsspolen skal udskiftes.

Værktøj og materialer du skal bruge

• H2S virvelstrømsspole
• H1.5 unbrakonøgle
• 25 minutter

Skrueliste

Følgende skruer fjernes under arbejdet.

• Skrue A: 3 skruer til bagsiden af komponentkøleblæseren (deles med bagdækslet) og toolheadets bagdæksel; plus 2 skruer til virvelstrømsspolen (BT2×6,5).
• Skrue B: 2 skruer til hotend-blæseren (BT2×4).
• Skrue C: 2 skruer i venstre og højre side af komponentkøleblæseren (BT2×5).

Sikkerhedsadvarsel
Vigtig påmindelse!
Før du udfører vedligeholdelse, skal du altid slukke for strømmen til printeren, herunder vedligeholdelse af printerens elektroniske komponenter og toolhead-ledninger. Hvis du udfører sådanne handlinger, mens printeren er tændt, kan det give kortslutning, som kan beskadige elektroniske enheder og udgøre en sikkerhedsfare.
Under vedligeholdelse eller fejlsøgning kan du have brug for at afmontere komponenter som hotend, hvorved ledninger og elektroniske komponenter blotlægges. Hvis de kommer i kontakt med hinanden eller med andet metal eller elektroniske komponenter, mens printeren stadig er tændt, kan der opstå kortslutning. Det vil beskadige printerens elektroniske komponenter og give andre problemer.
Derfor skal du altid slukke printeren og afbryde strømforsyningen, før du udfører vedligeholdelse, for at forhindre kortslutninger eller skader på printerens elektroniske komponenter og dermed sikre, at vedligeholdelsen udføres sikkert og effektivt. Hvis du har spørgsmål til denne guide, klik her for at oprette en sag, så svarer vi hurtigt og hjælper dig.

Fjern virvelstrømsspolen

Trin 1: Løsn komponentkøleblæseren

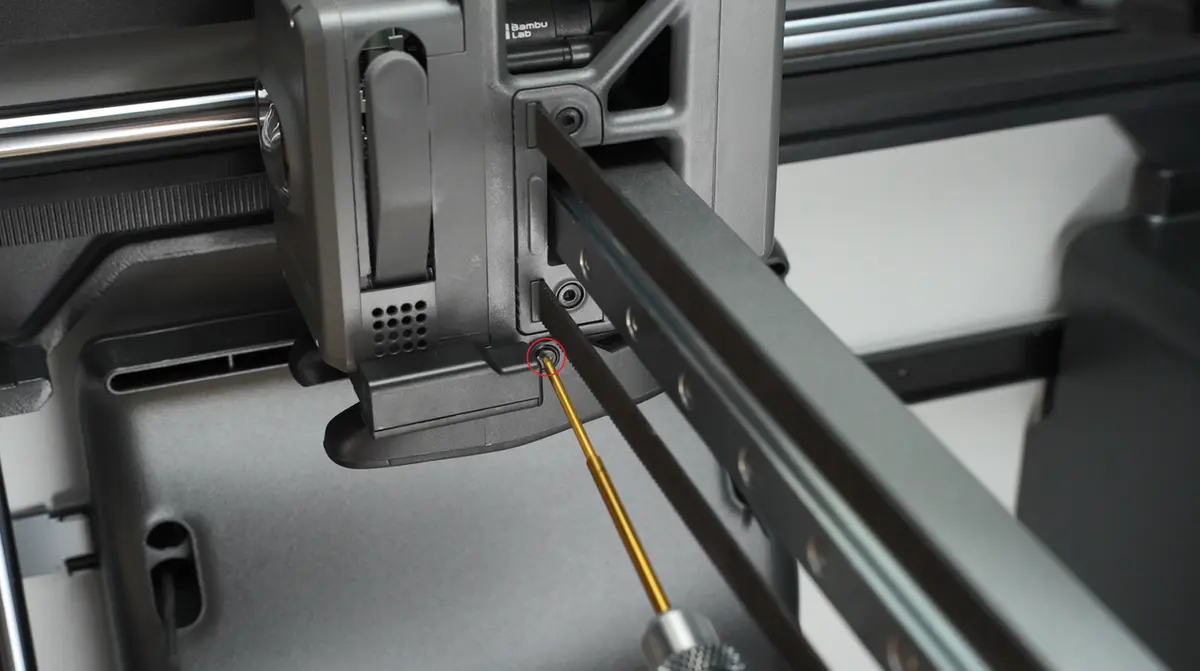

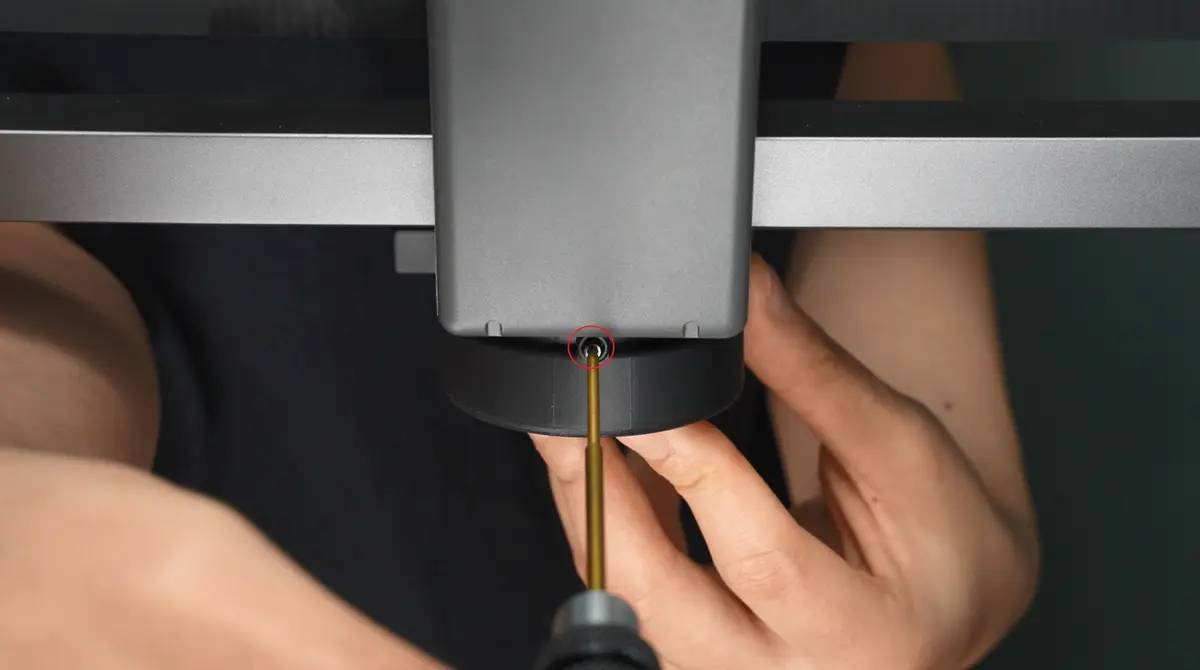

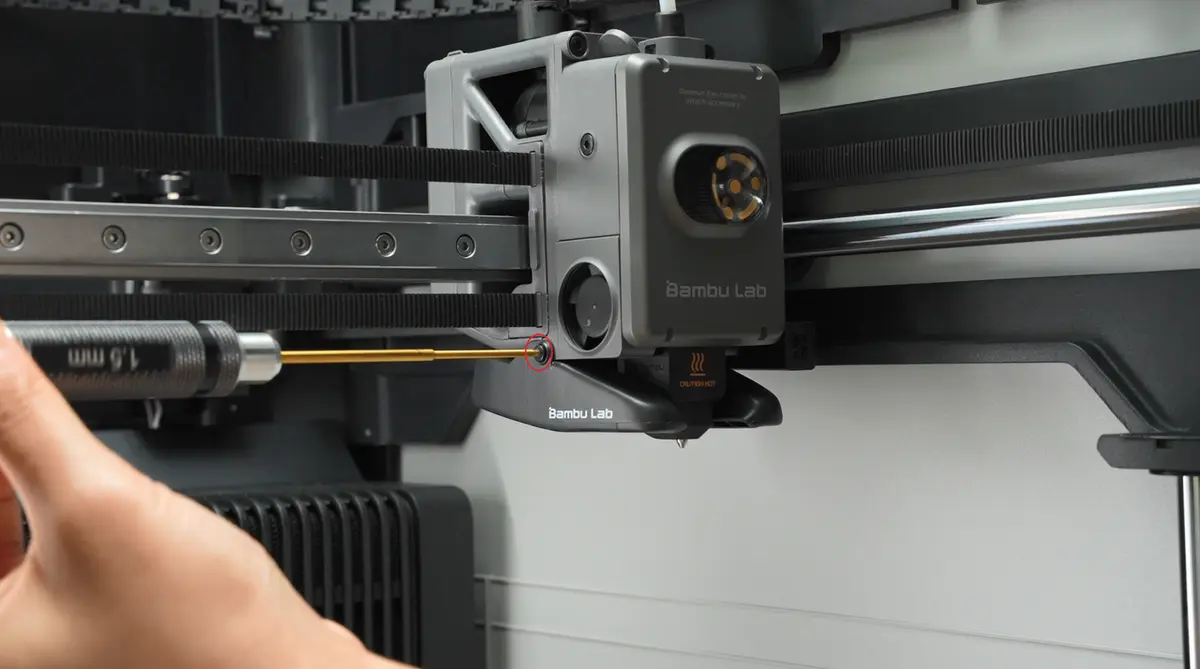

Fjern de 3 skruer, der holder komponentkøleblæseren: en i venstre side, en i højre side og en på bagsiden, der deles med toolheadets bagdæksel.

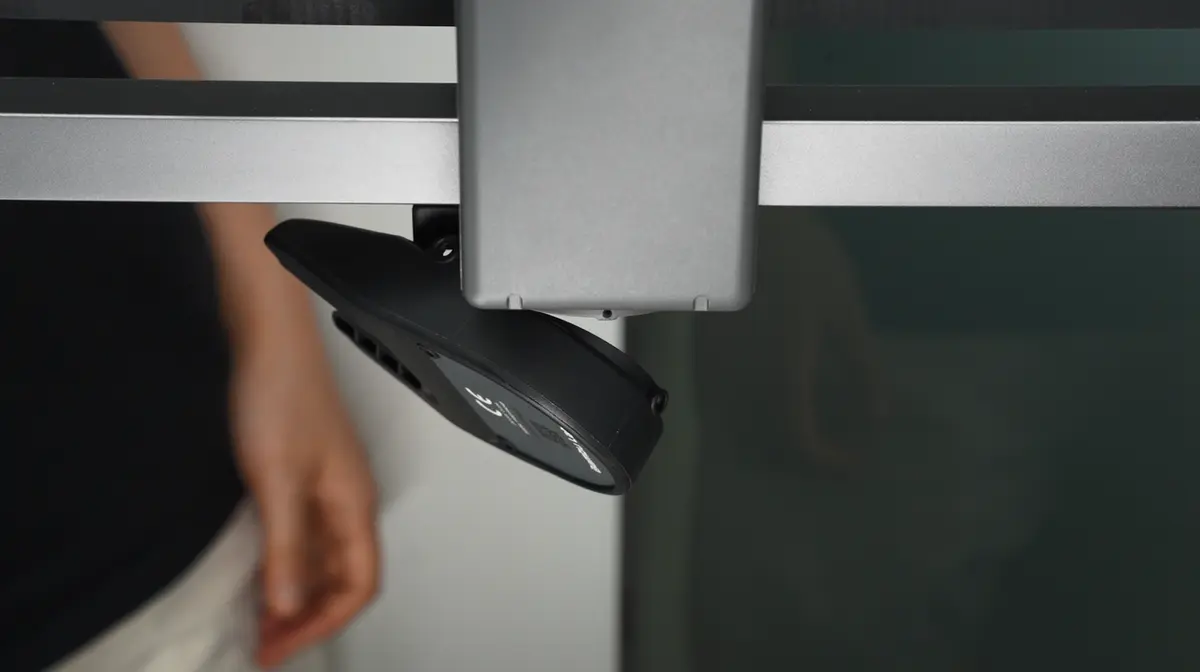

Når skruerne er løsnet, vil blæseren hænge ned. Træk ikke i den, da det kan beskadige stikket.

Trin 2: Fjern toolheadets bagdæksel

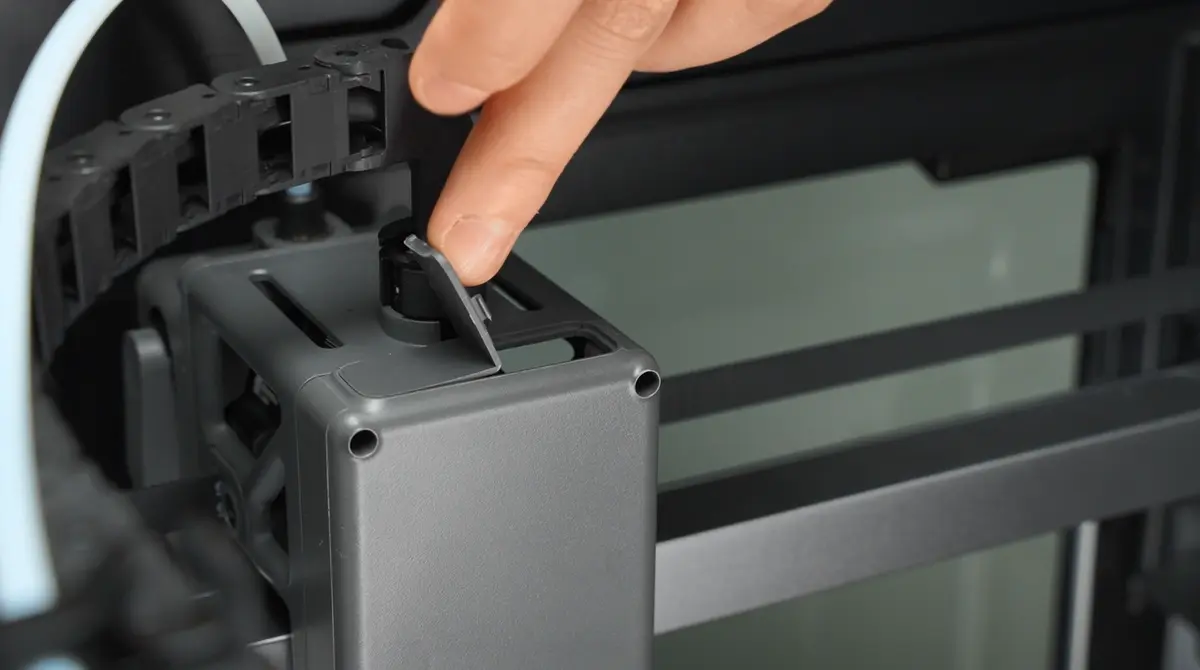

Fjern de to skruer over toolheadets bagdæksel, og løft derefter moduldækslet op.

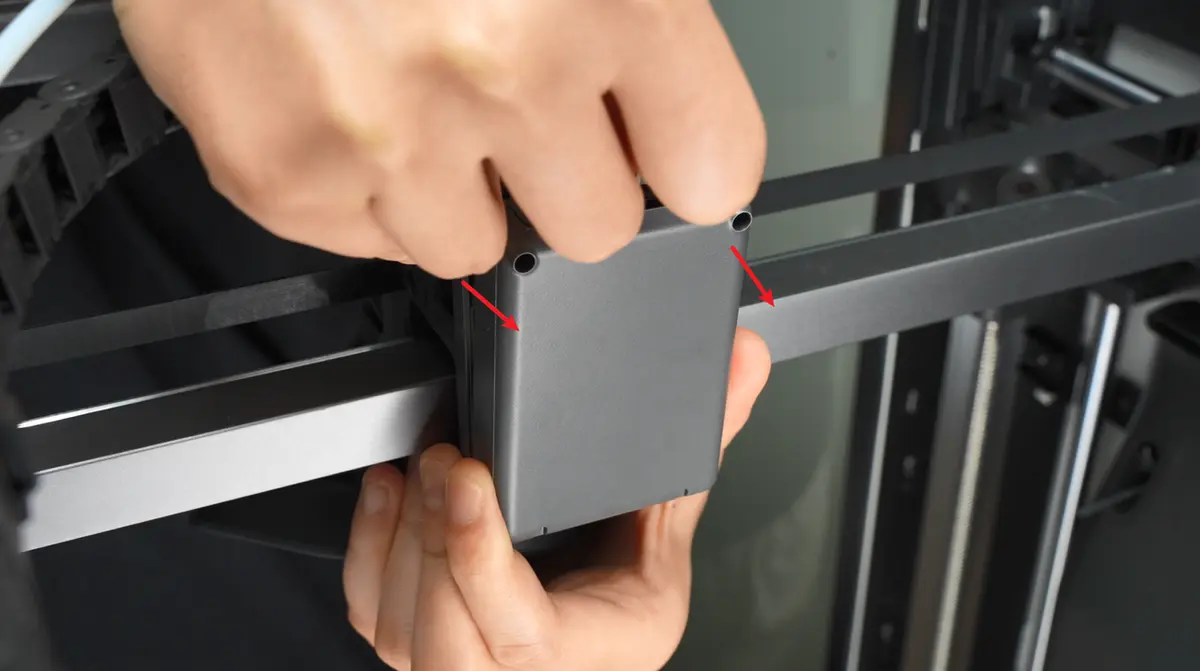

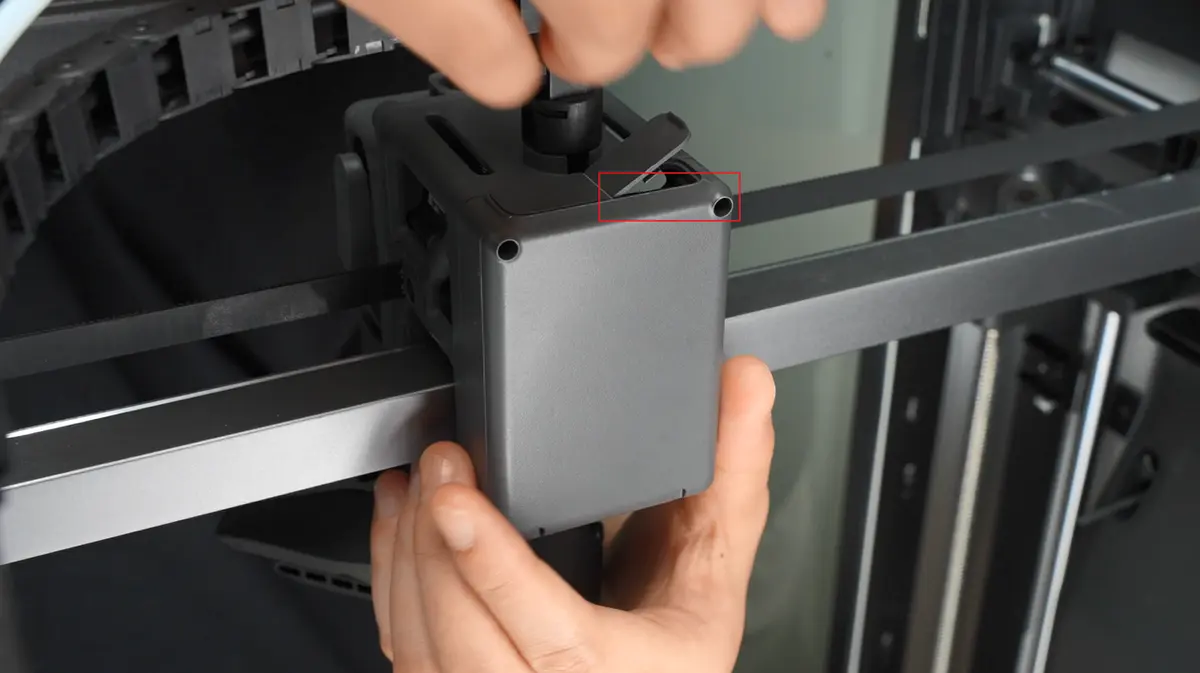

Når moduldækslet er åbnet, skal du forsigtigt skubbe toolheadets bagdæksel bagud ved at trykke let indefra med fingeren.

Trin 3: Afbryd virvelstrømsspolens stik fra toolhead-printet

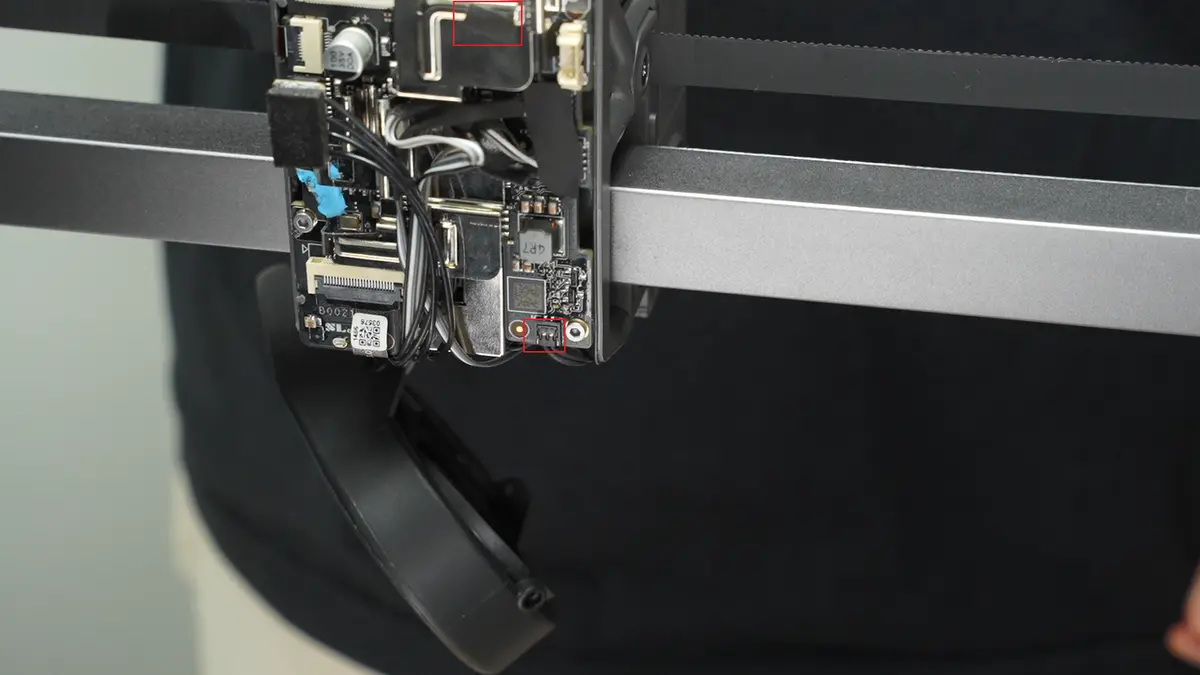

Fjern forsigtigt acetattapen på virvelstrømsspolens stik.

Bemærk: Gem tapen, da den skal sættes på igen ved monteringen.

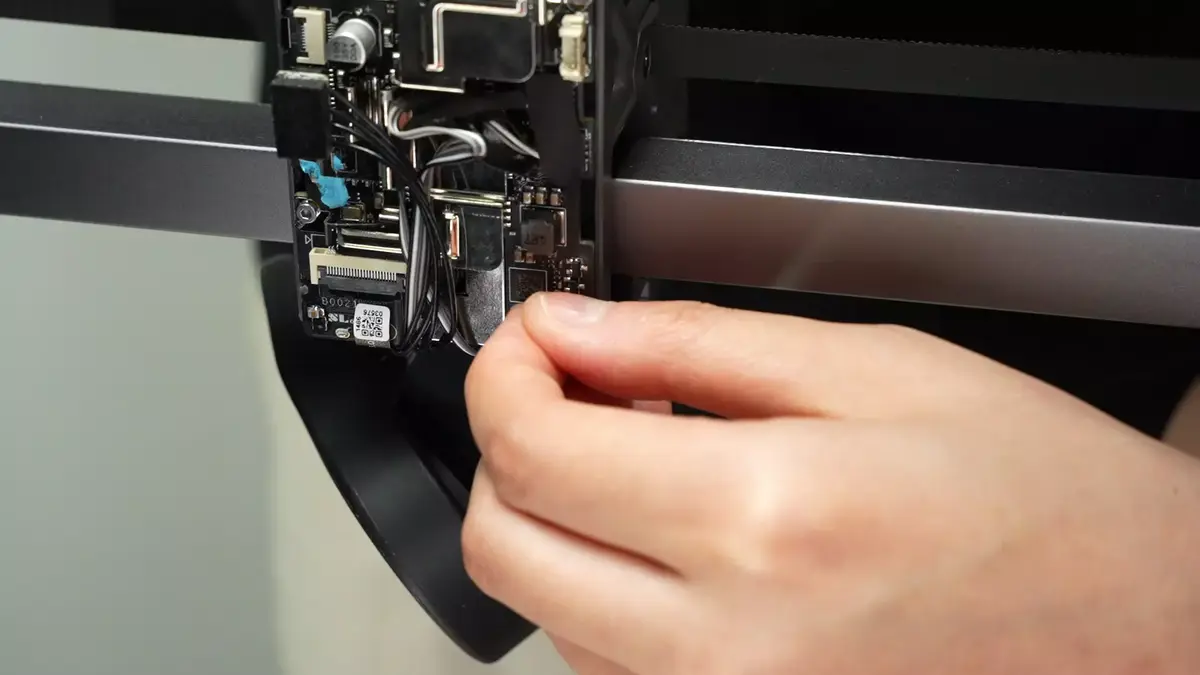

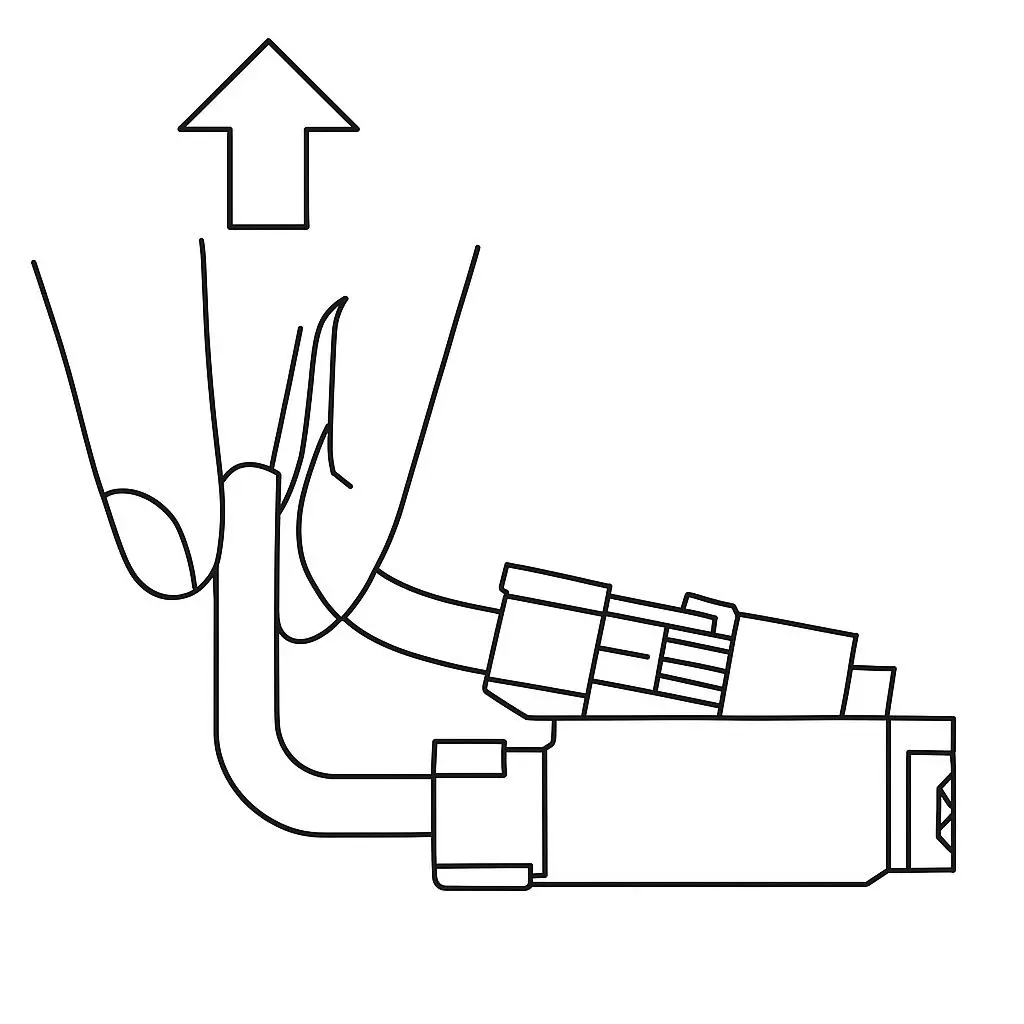

Tag fat om bunden af stikket og træk i en retning vinkelret på PCB-printet for at afbryde virvelstrømsspolens stik.

Trin 4: Fjern hotend

Det næste trin kræver, at hotend fjernes. Se denne guide til afmontering af H2S hotend for at fjerne det, og gå derefter videre til næste trin.

Trin 5: Fjern hotend-blæseren og virvelstrømsspolen

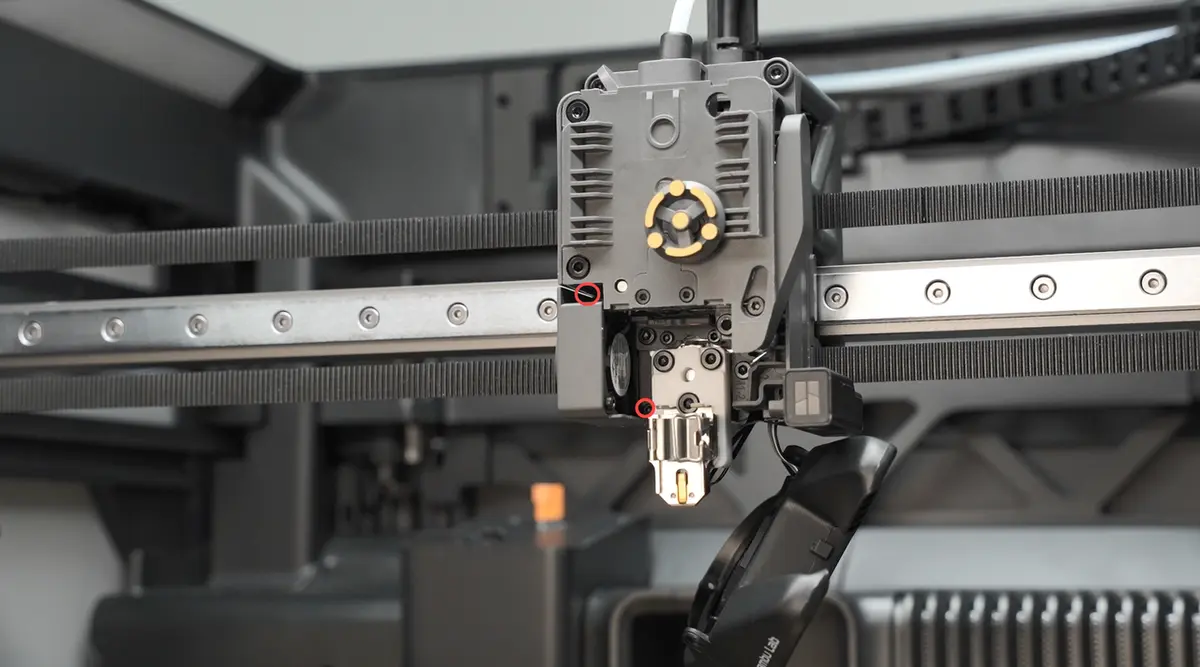

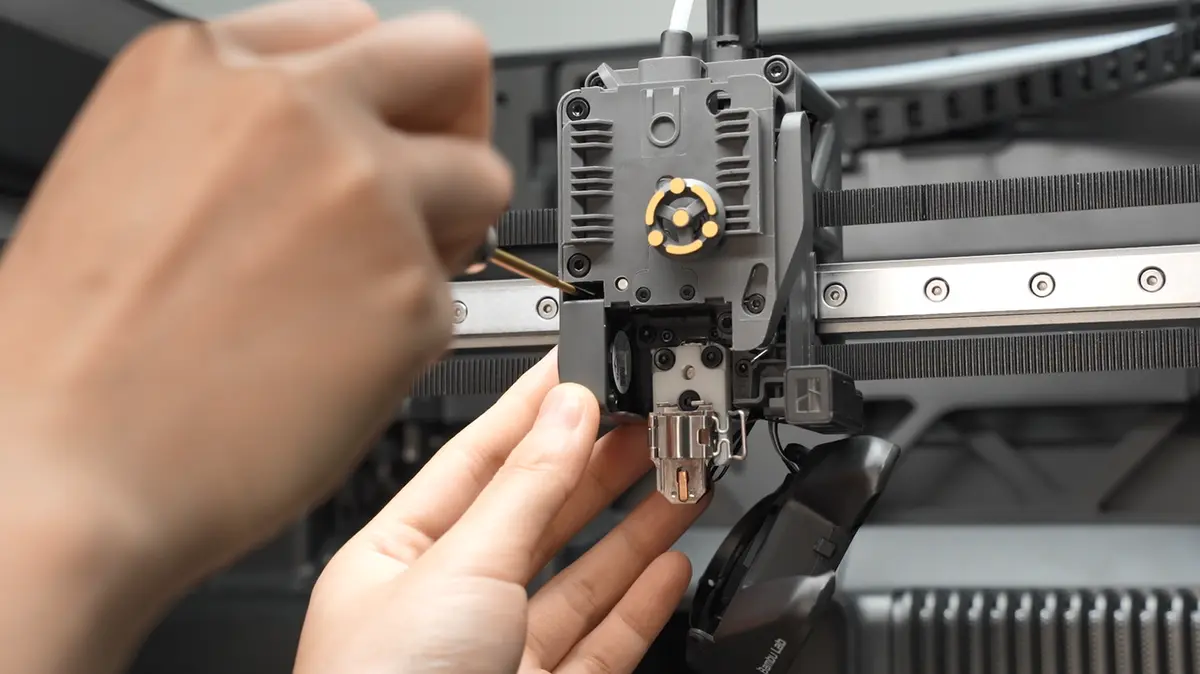

Når hotend er fjernet, skal du skrue de to hotend-blæserskruer ud og tage blæseren ud. Dette trin er kun nødvendigt for at skabe mere plads at arbejde på.

Bemærk: Du kan lade blæserstikket sidde i toolhead-printet og blot løsne skruerne for at frigøre de to kabler.

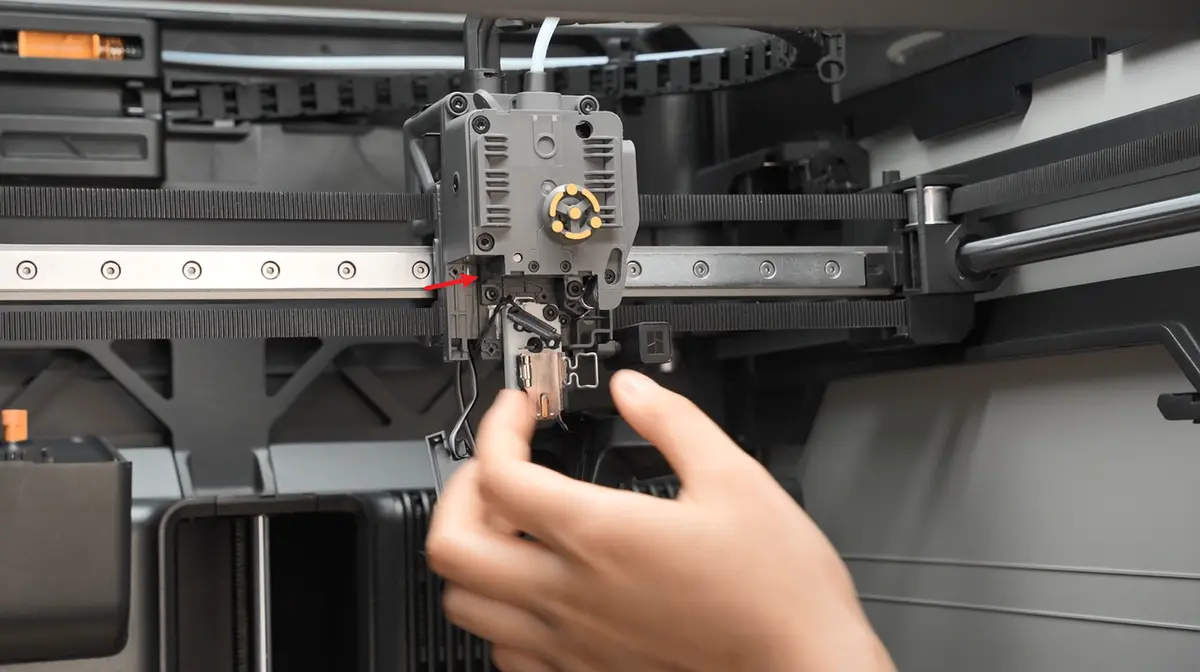

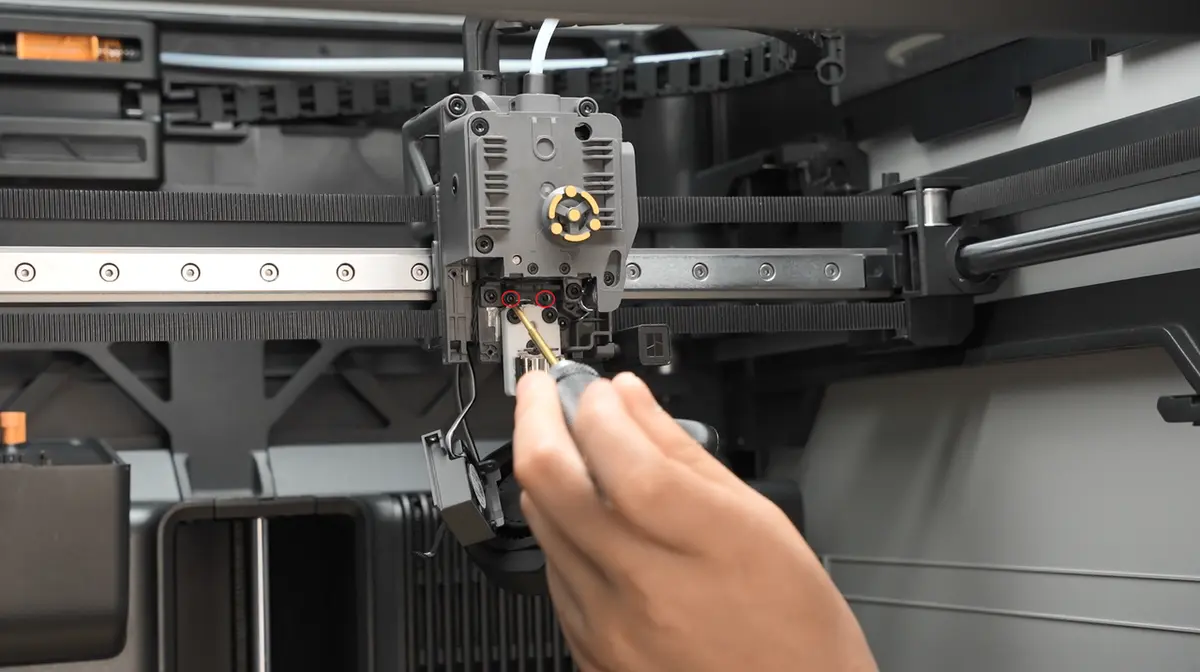

Fjern de to skruer, der holder virvelstrømsspolen, og før forsigtigt ledningerne uden om som vist med den røde pil.

Ledningerne løber under toolheadet gennem kabelføringsklips.

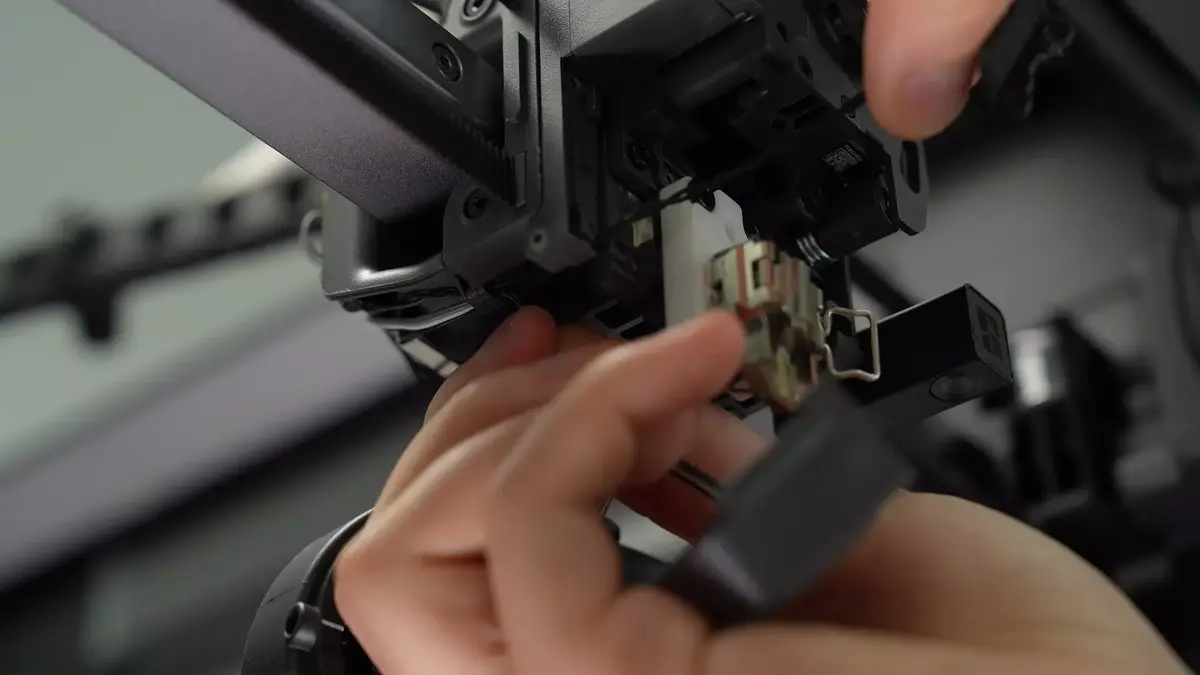

Fjern ledningerne til hotend-blæseren og virvelstrømsspolen fra kabelkanalen i rækkefølge, og tag derefter den gamle virvelstrømsspole ud som vist i videoen nedenfor.

Monter den nye virvelstrømsspole

Trin 1: Monter den nye virvelstrømsspole og hotend-blæser

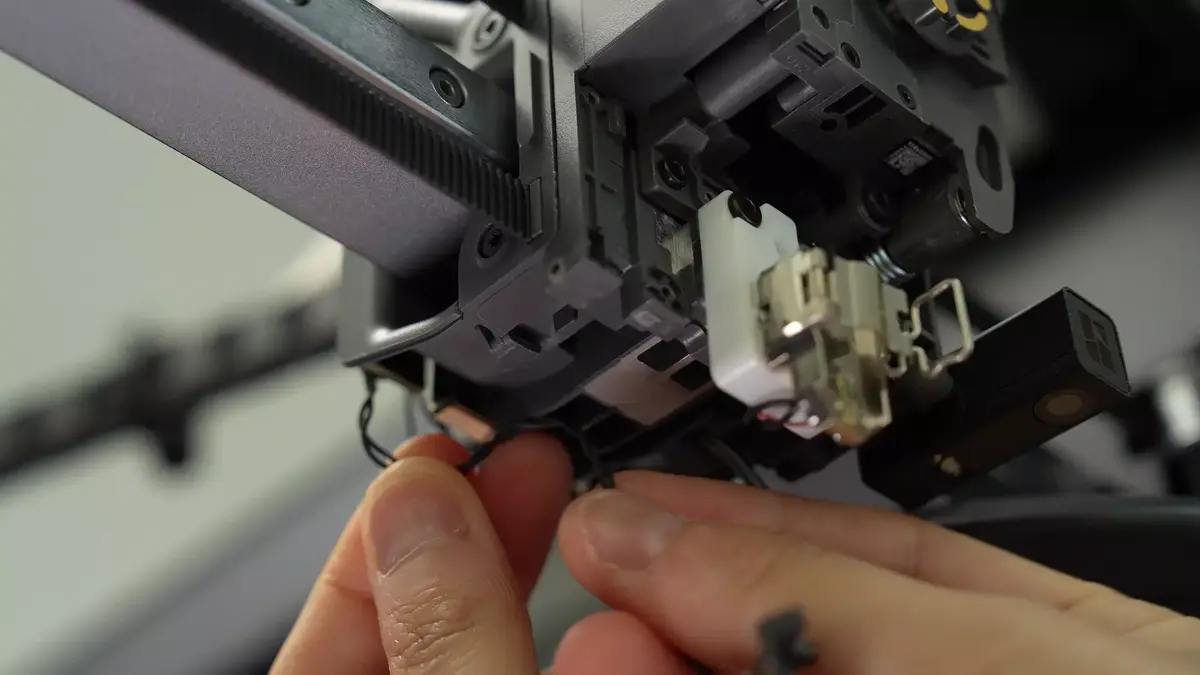

Sæt ledningerne til virvelstrømsspolen og hotend-blæseren ind i kabelføringssporet i den rækkefølge, der vises i videoen.

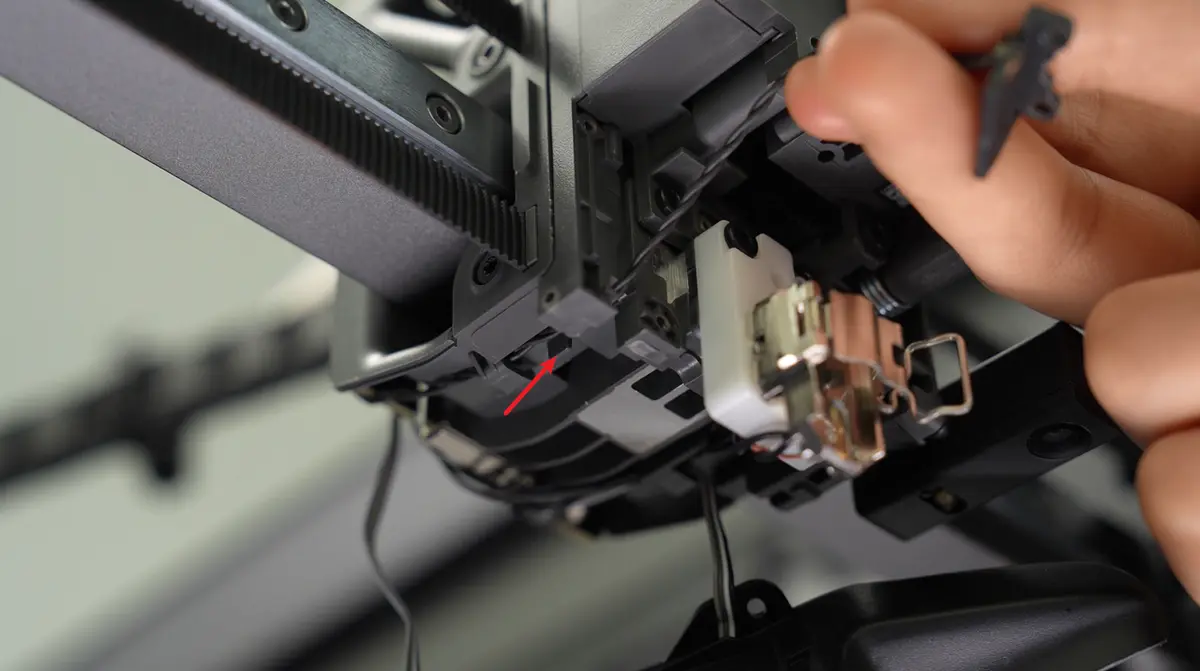

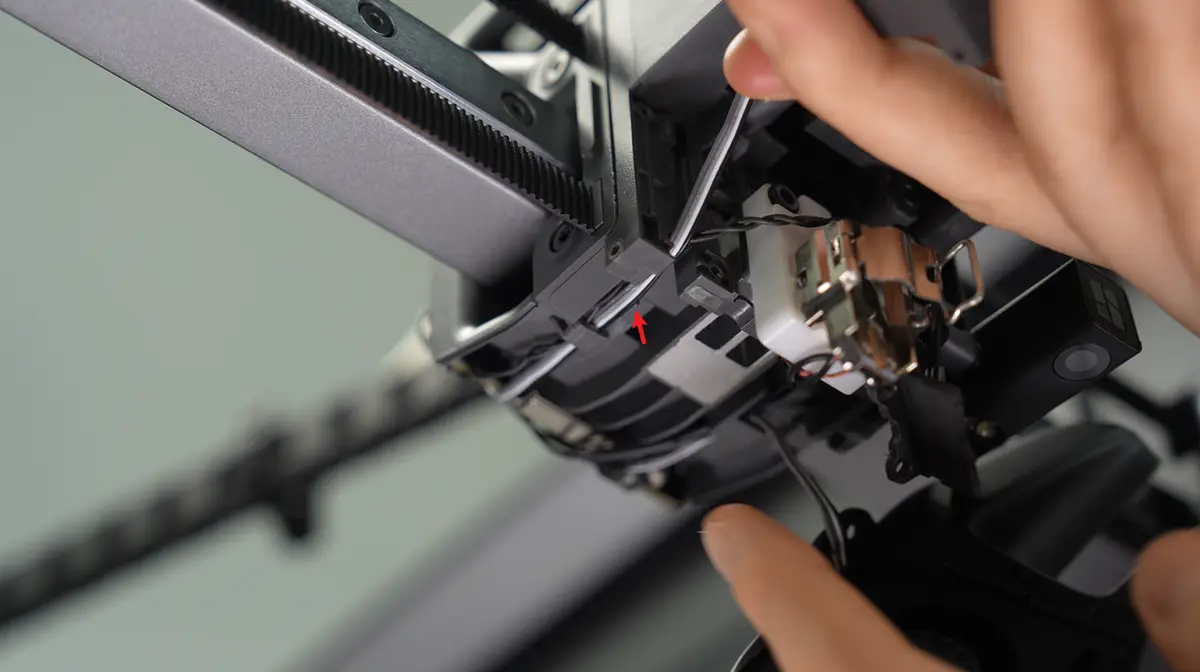

Vigtigt: Når du fører kablet fra front til bag, skal du sørge for, at det passerer til venstre for ledningsstolpen som vist med pilen.

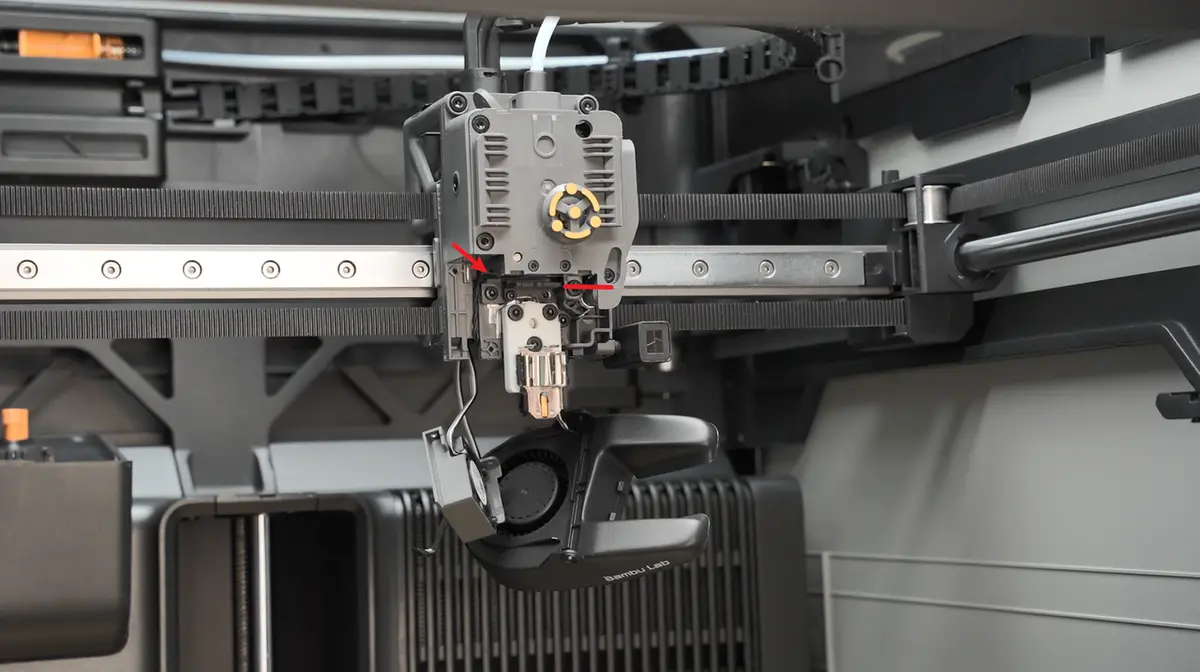

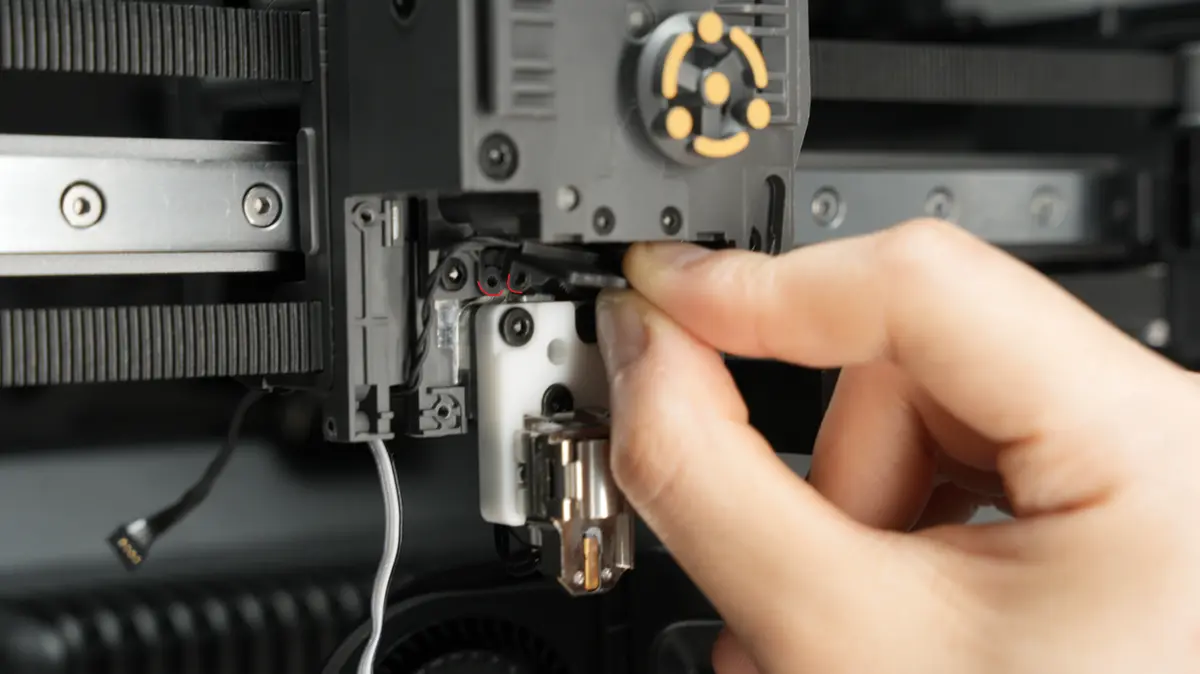

Ret skruehullerne ind og sørg for, at kurverne på de to dele passer sammen. Sæt skruerne i, forspænd den ene først, derefter den anden, og spænd til sidst den første skrue igen. Det sikrer, at virvelstrømsspolen sidder plant og vandret efter monteringen, hvilket er afgørende for normal drift.

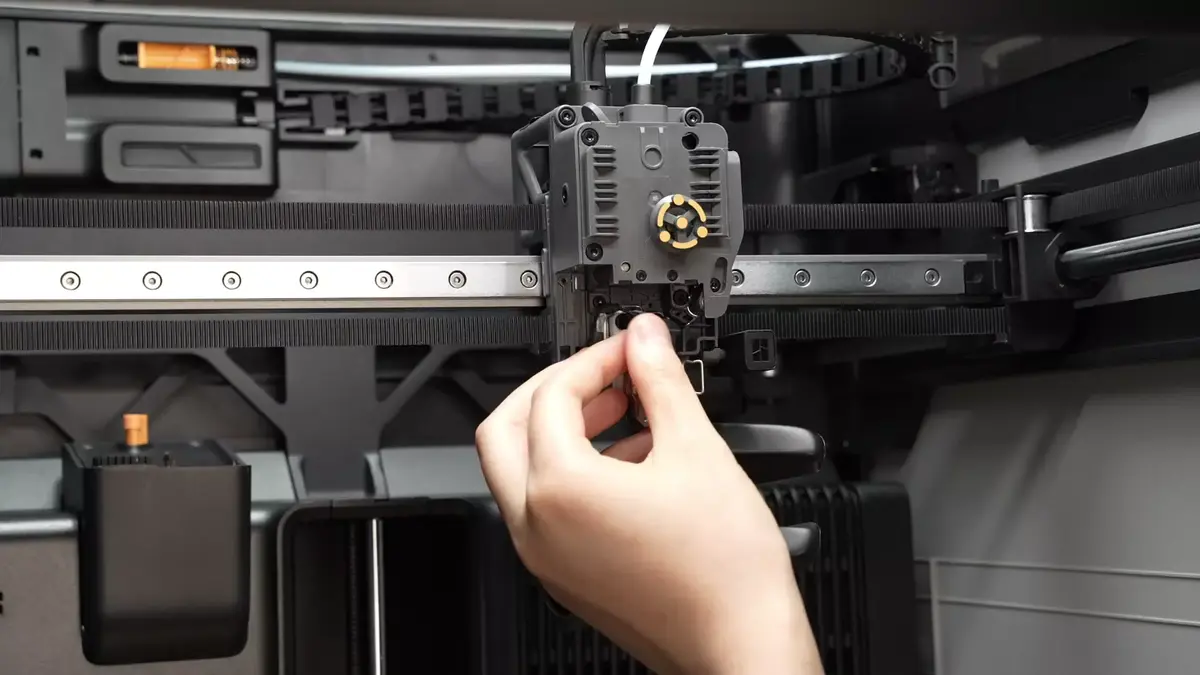

Trinnene for denne handling er vist i videoen nedenfor.

Trin 2: Kalibrer virvelstrømsspolens position (vigtigt)

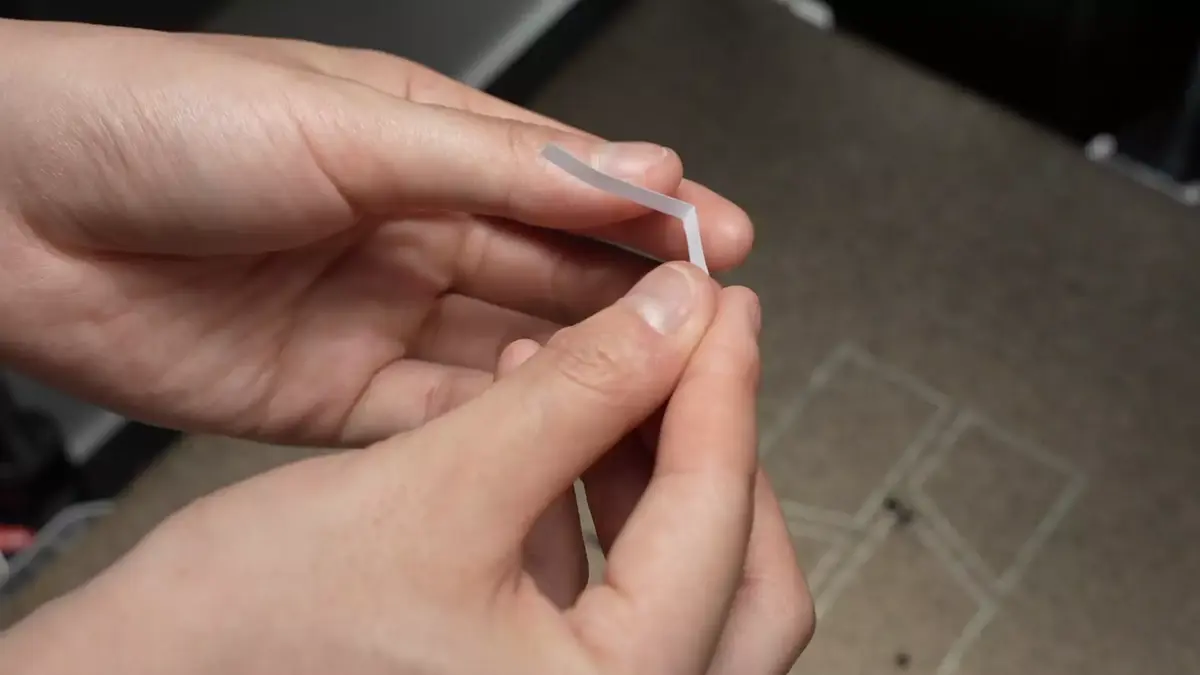

Når du har monteret hotend igen, folder du et stykke papir på midten og skubber det ind i mellemrummet mellem hotend og virvelstrømsspolen. Du skal kunne mærke let modstand, men papiret skal stadig kunne bevæge sig frit. Det viser, at afstanden er cirka 0,2-0,3 mm, hvilket er den korrekte afstand.

Trin 3: Monter hotend-blæseren

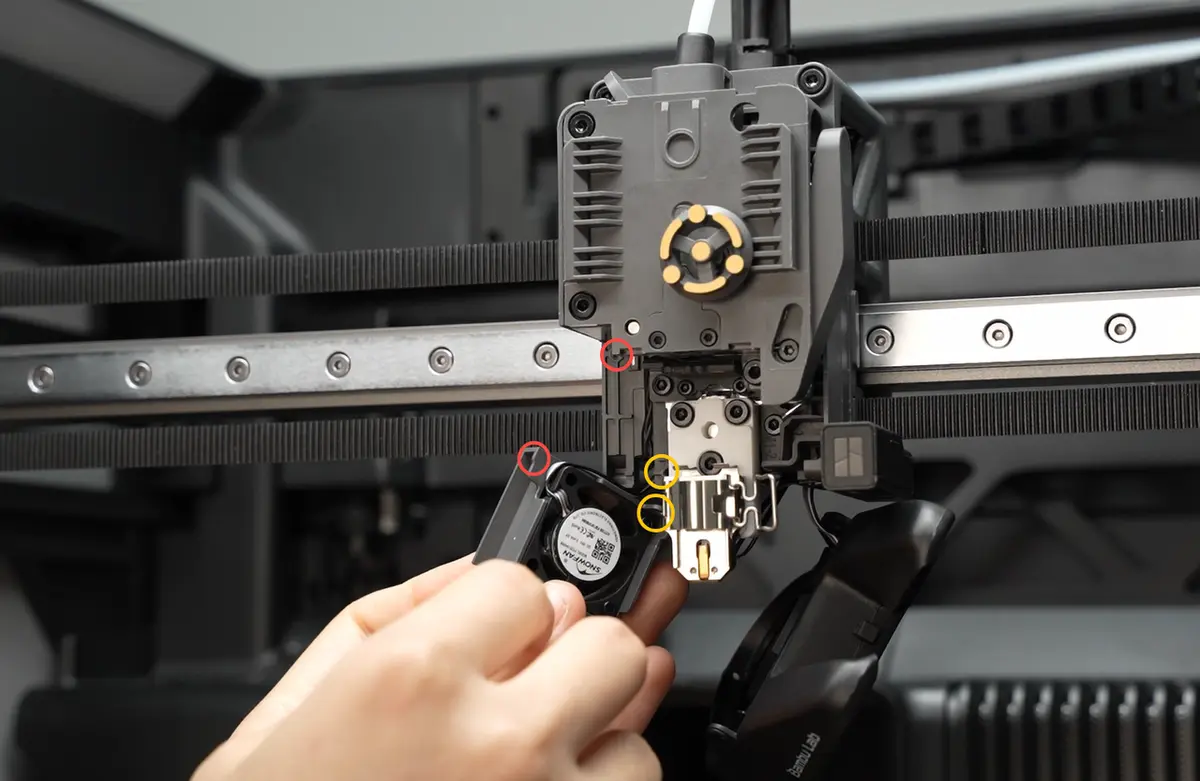

Placer blæseren, så den mærkede side vender mod hotend, og ret den ind efter skruehullerne (se de røde og gule cirkler i figuren).

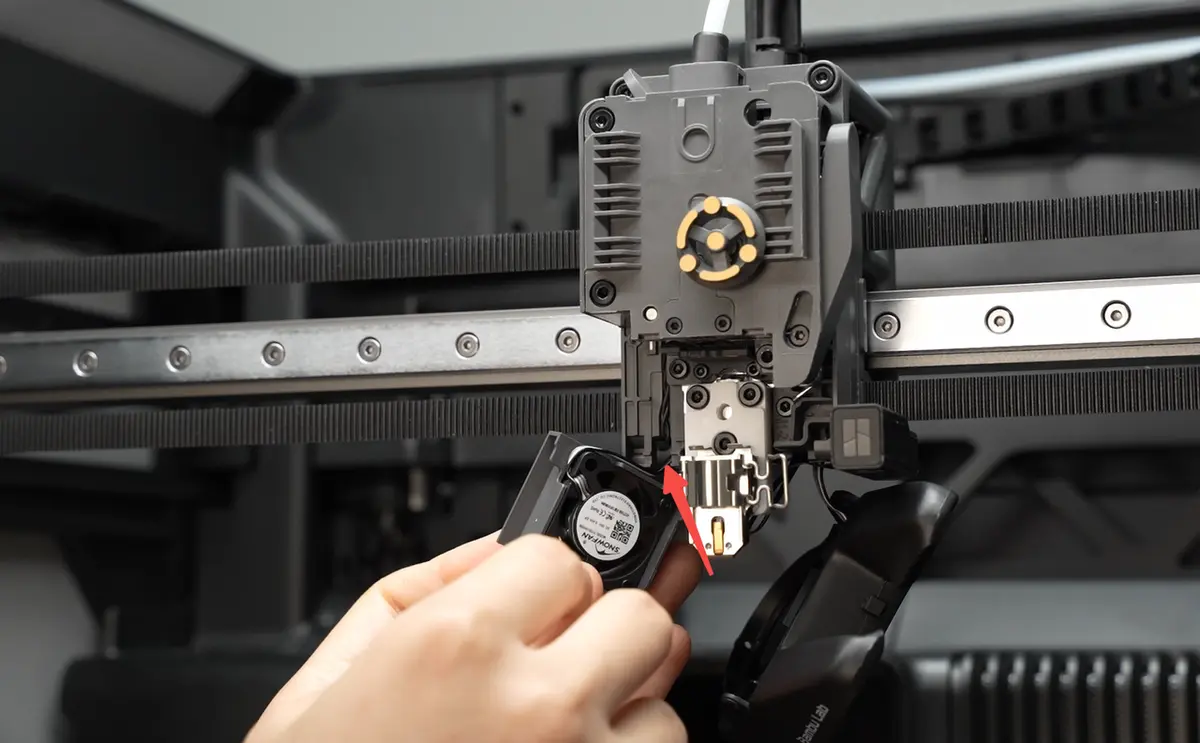

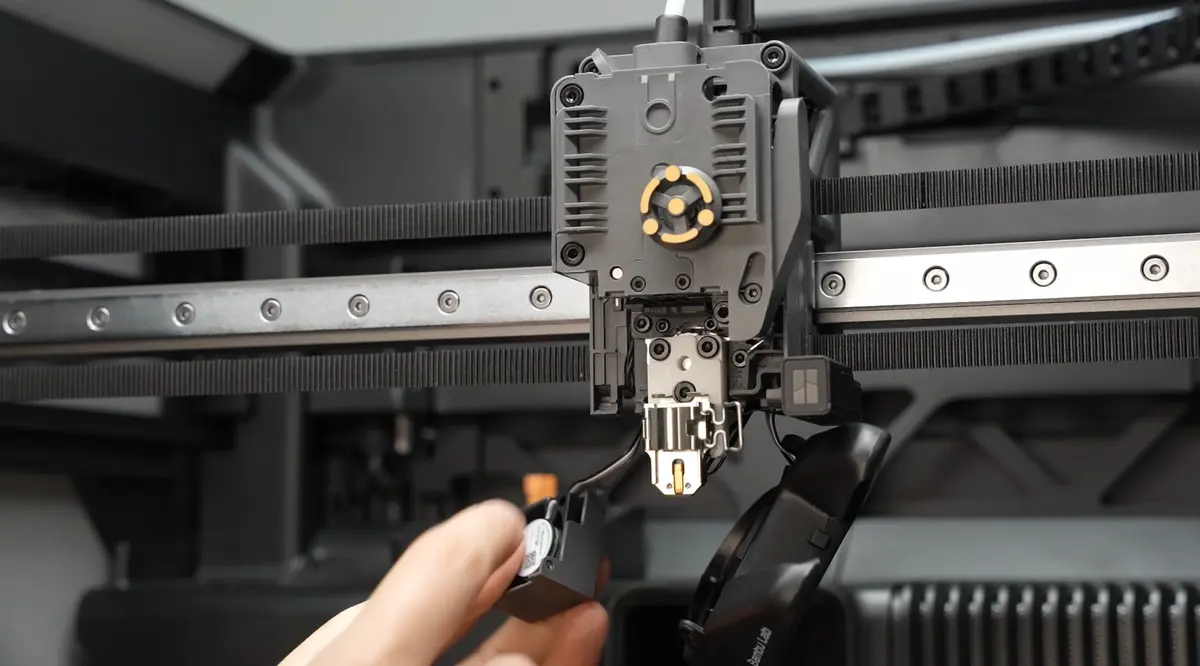

Fold blæserkablet ind i sporet vist på illustrationen, og monter derefter blæseren.

Fastgør blæseren med de to skruer vist nedenfor.

Trin 4: Monter hotend

Det næste trin kræver, at hotend monteres. Se denne guide til montering af H2S hotend for at montere det, og gå derefter videre til næste trin.

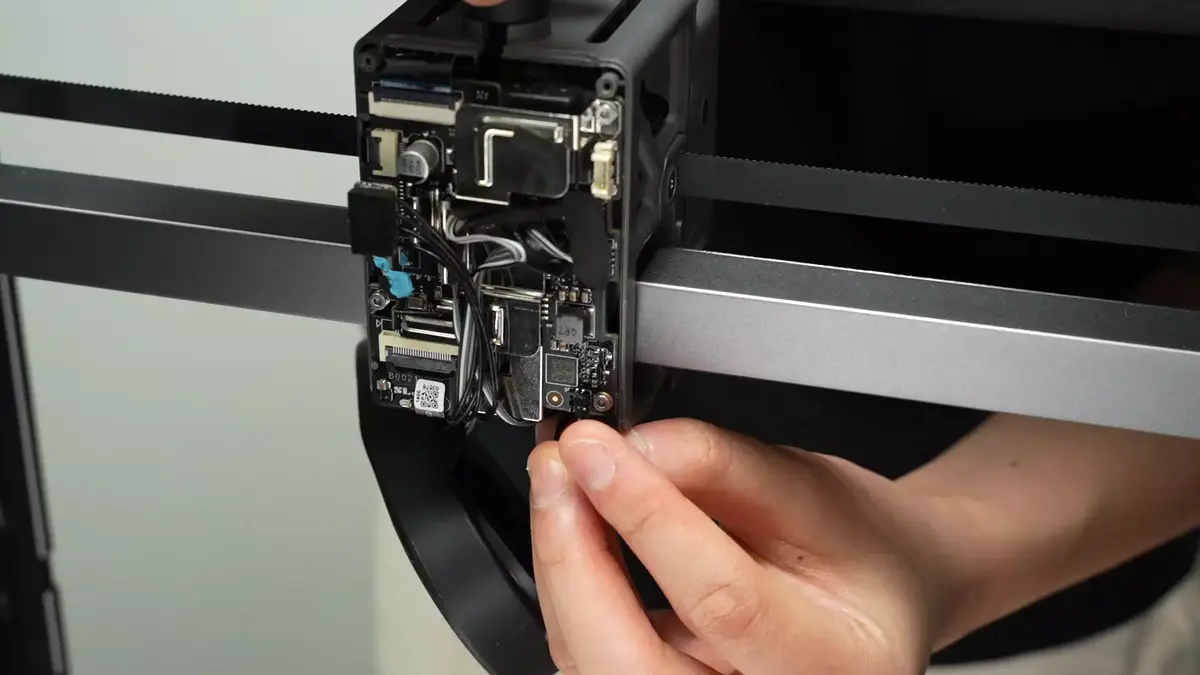

Trin 5: Tilslut virvelstrømsspolens stik på TH-printet

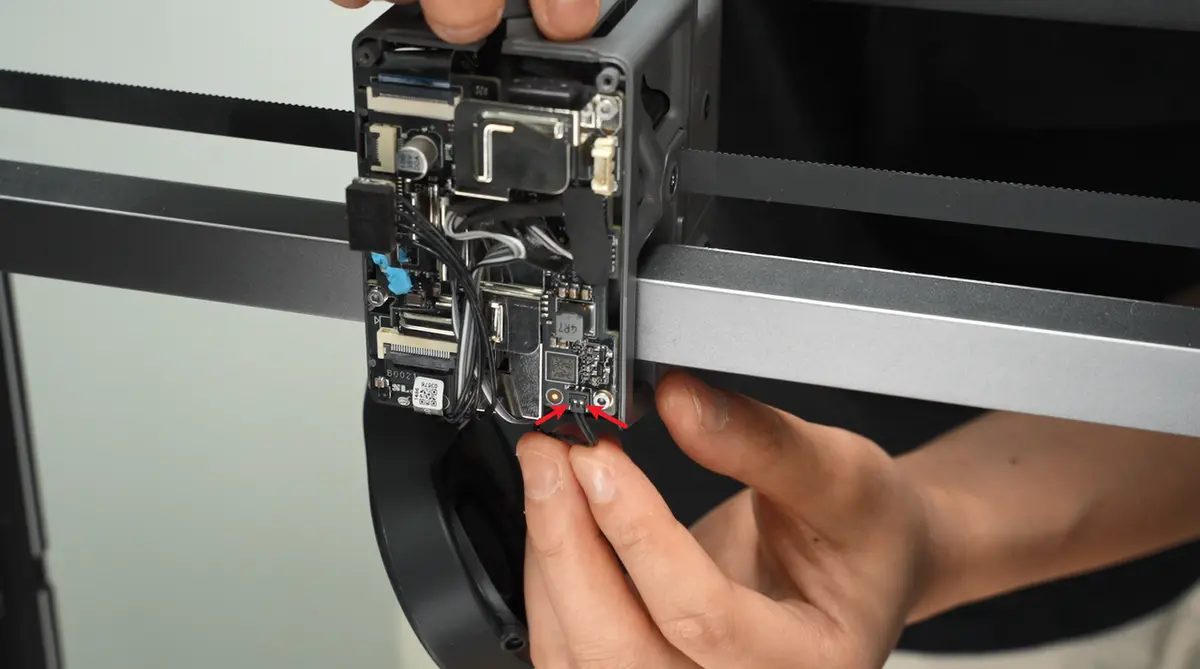

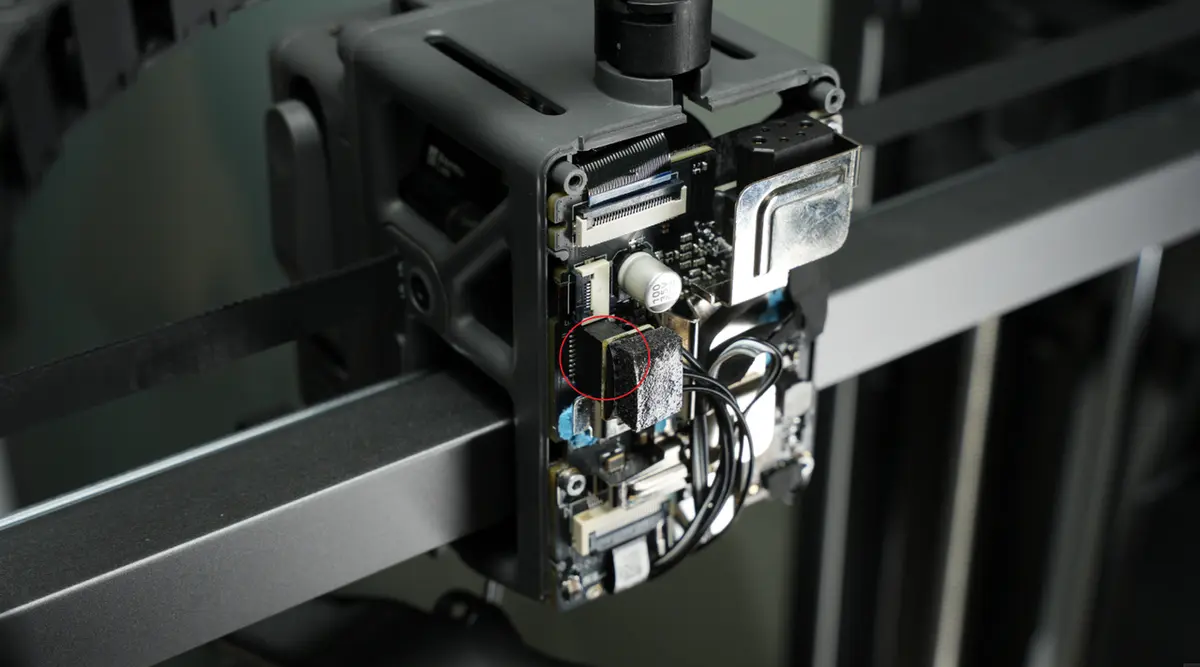

Ret stikket ind efter soklen på toolhead-printet, og sørg for, at metalkontakterne vender mod bagsiden af chassiset. Tryk stikket helt i, og pak overskydende kabel pænt ind under toolhead-printet.

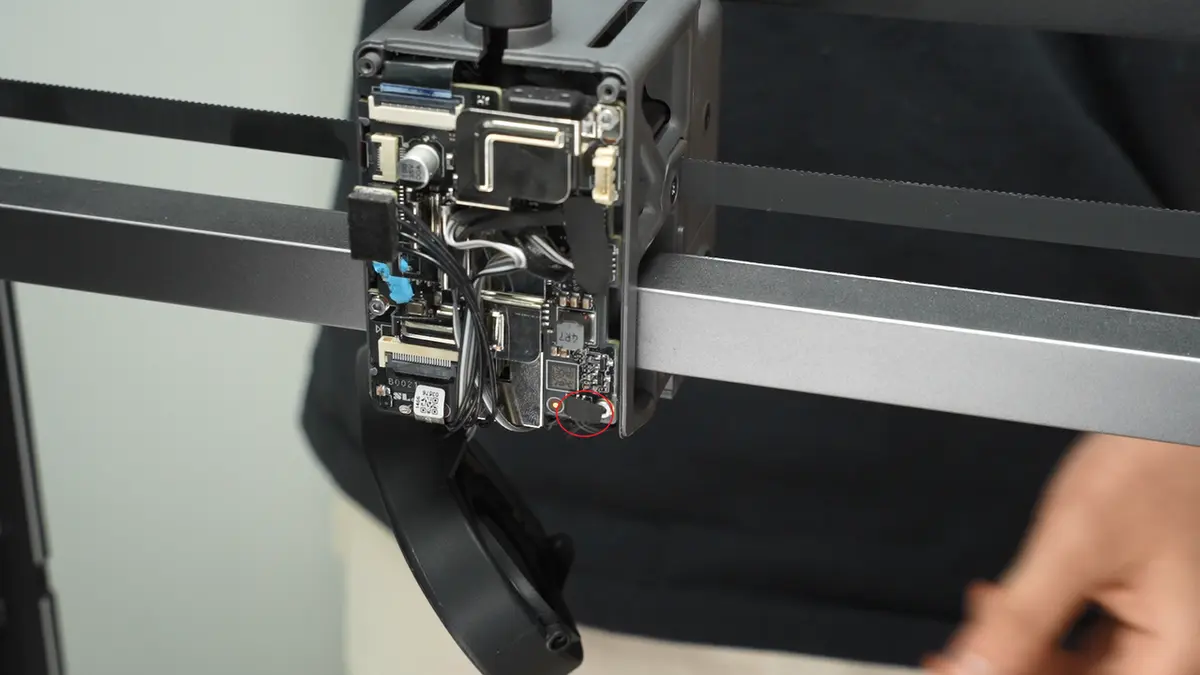

Sæt den acetattape på igen, som du tidligere fjernede, så den dækker stikket.

Fremgangsmåden er vist nedenfor:

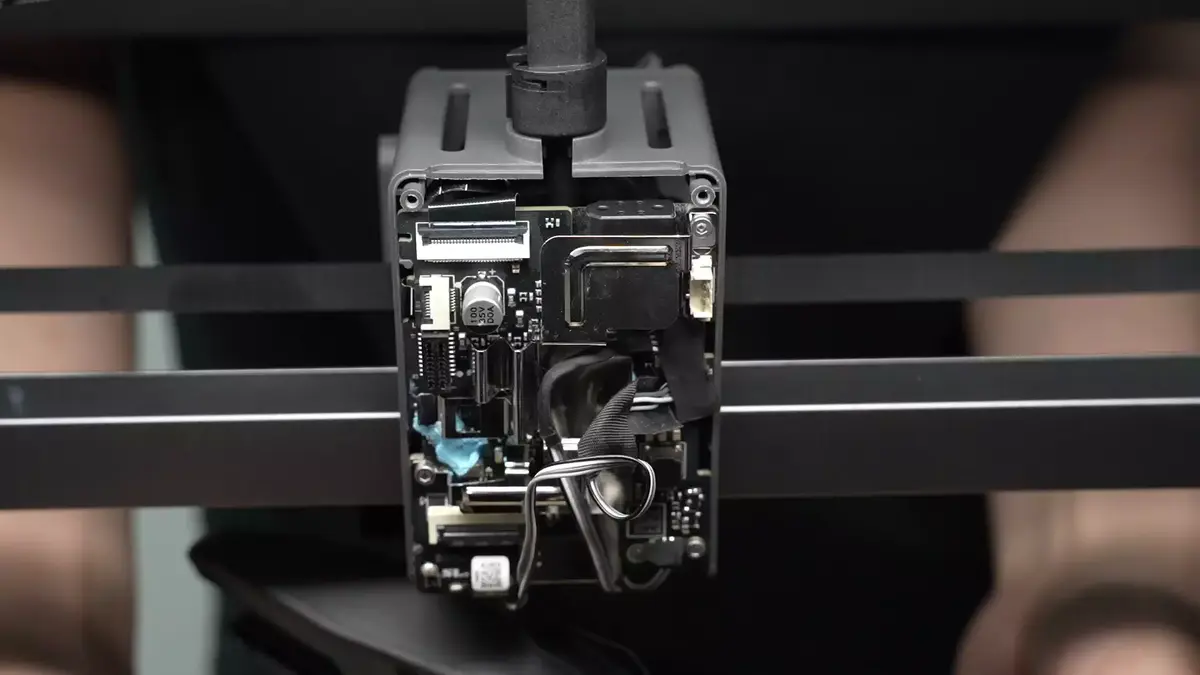

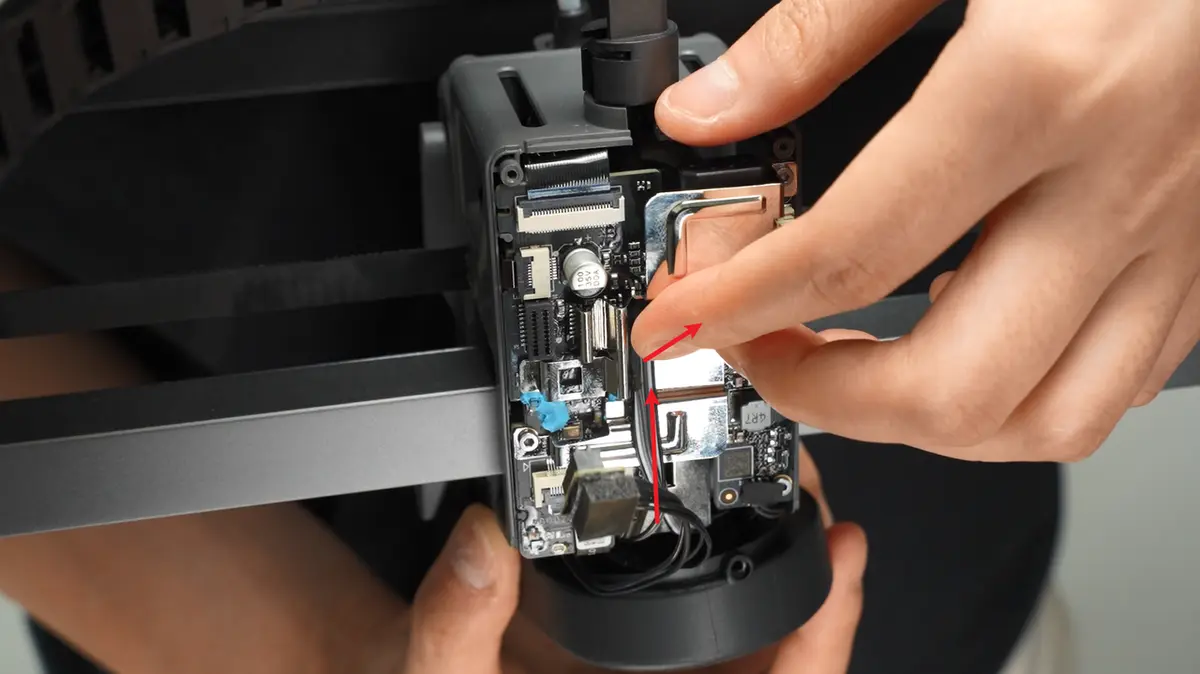

Ret blæserens skruehuller til på forhånd og placer blæserkablet på toolheadet. Træk kablet opad og fold overskydende længde, så det ikke bliver klemt af blæserhuset eller bagdækslet, hvilket forhindrer blæserfejl.

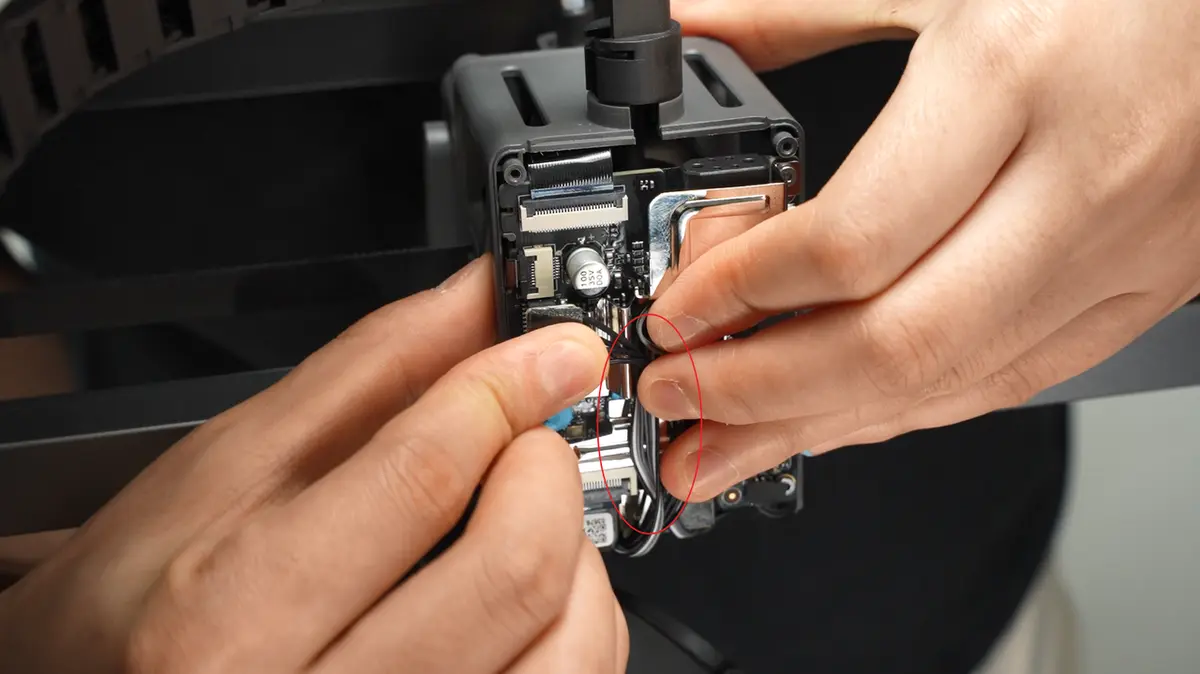

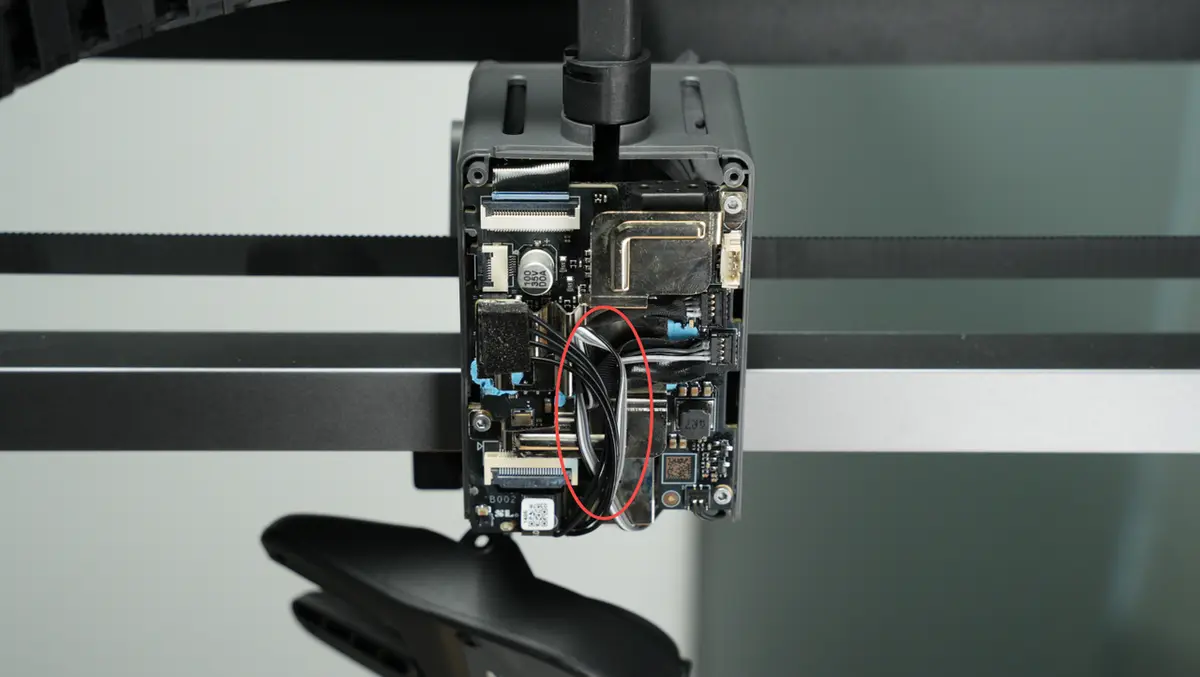

Når kablerne er ordnet, tilslutter du hotendets varmeelement-stik og bruger stikket og kablerne til at fastgøre komponentkøleblæserens kabel på plads.

Når du monterer hotendets varmeelement, skal du sørge for, at det flugter med skruehullerne for at undgå skævhed.

Trin 6: Monter toolheadets bagdæksel

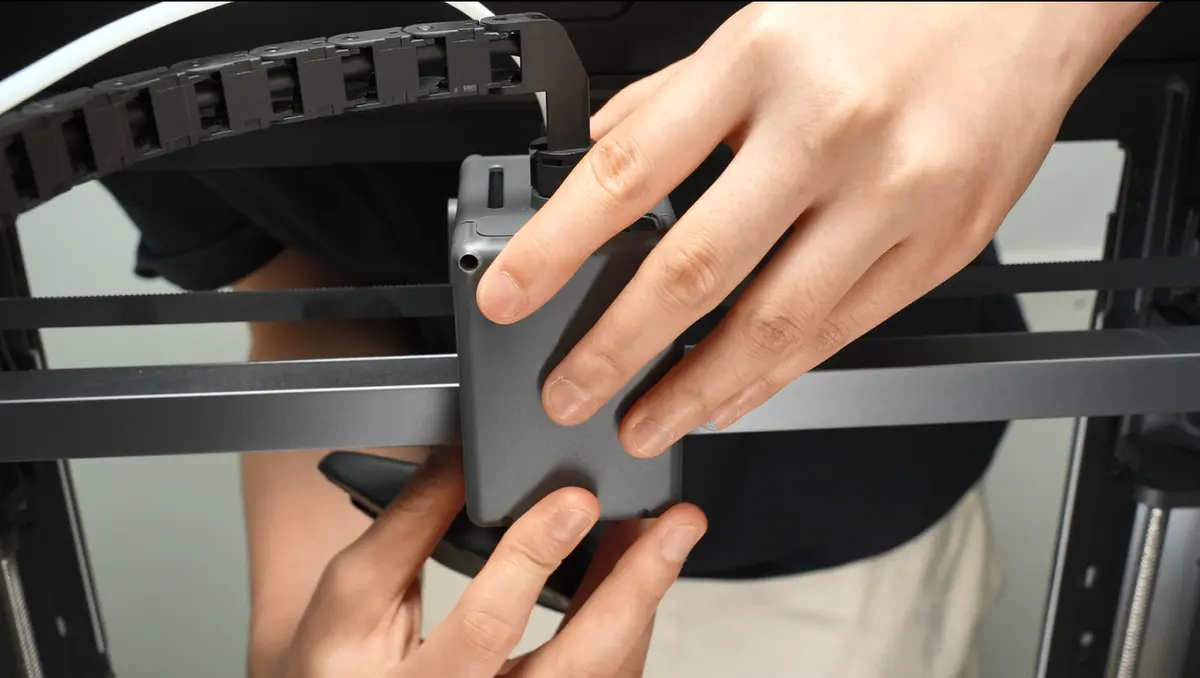

Monter toolheadets bagdæksel ved at trykke det tilbage på plads.

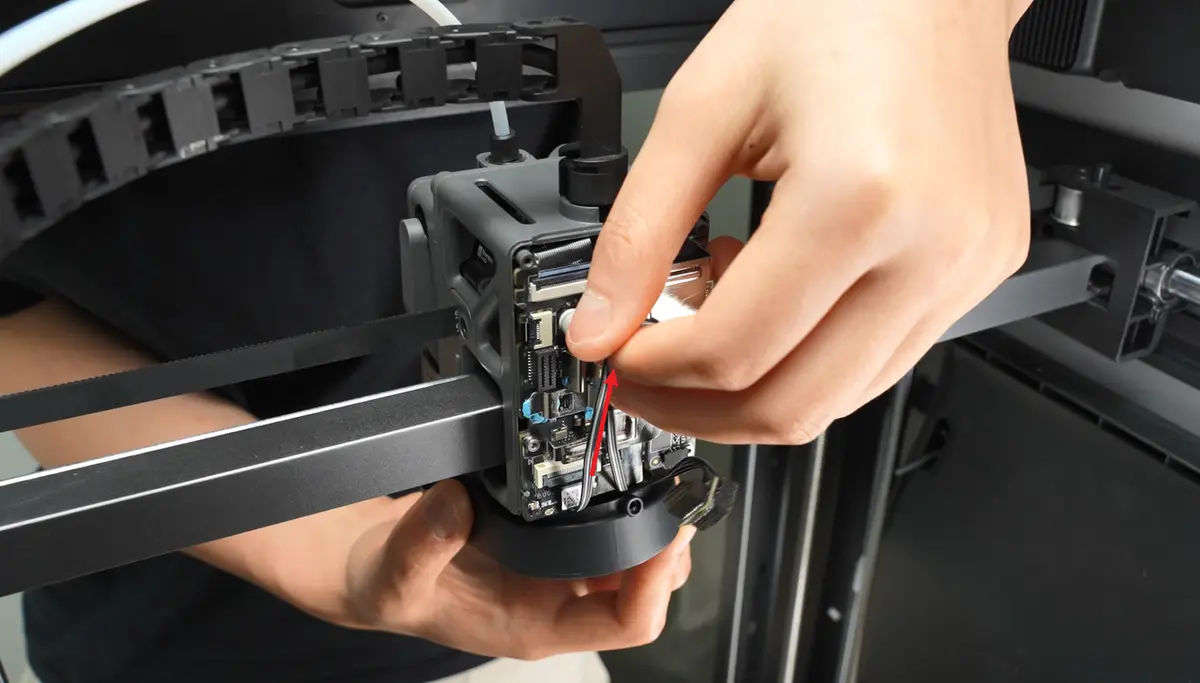

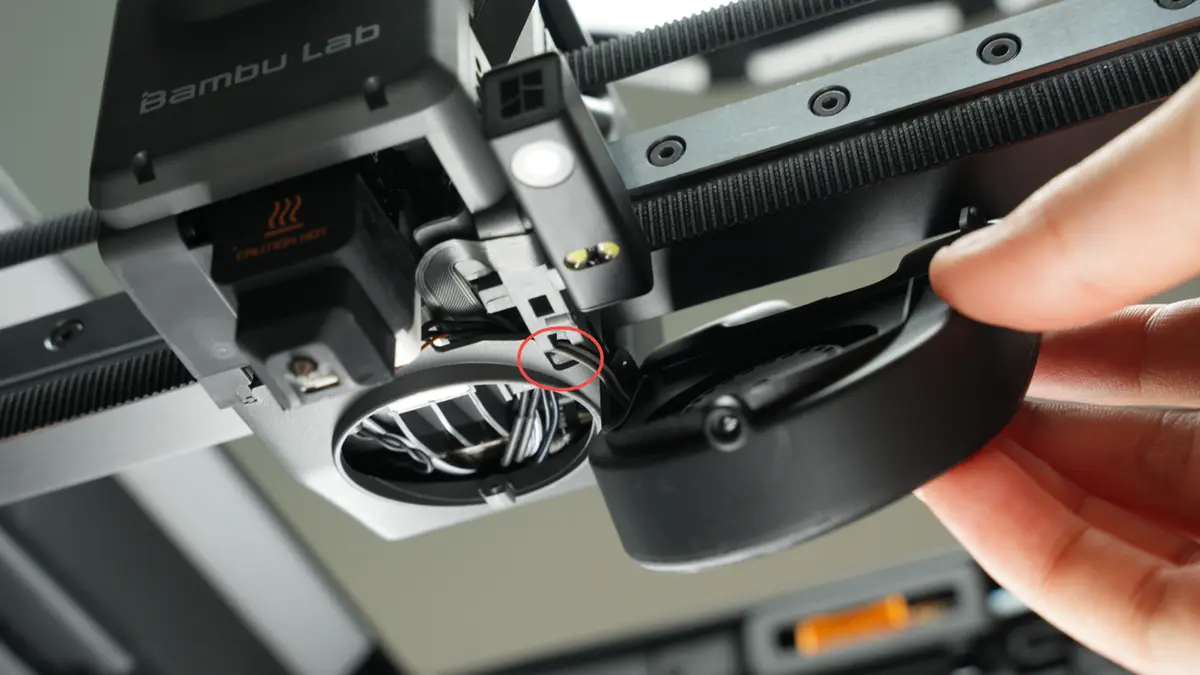

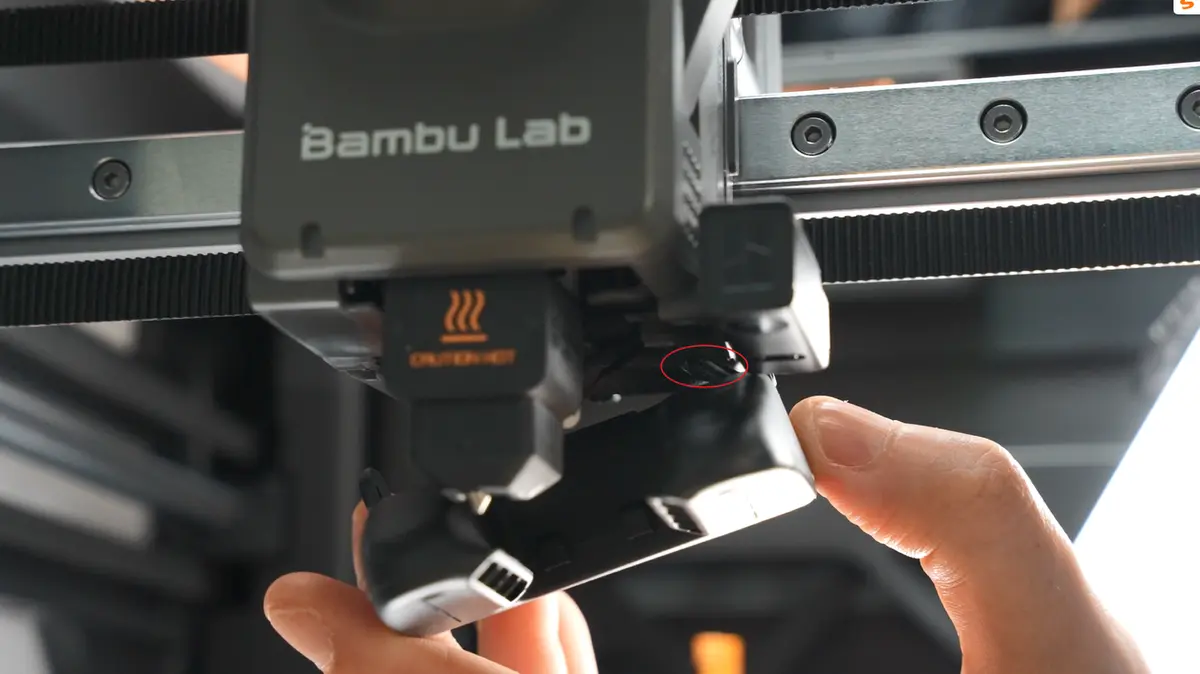

Efter monteringen skal du sørge for, at komponentkøleblæserens kabel ligger i sin dedikerede kærv, så det ikke bliver klemt af bagdækslets ramme.

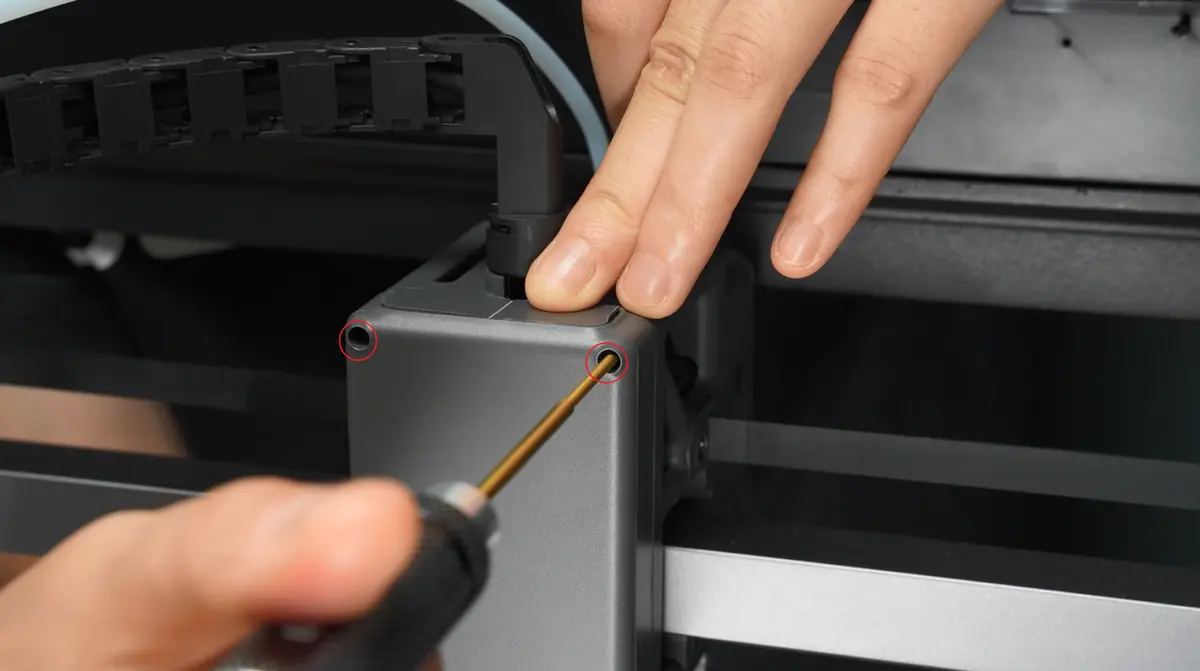

Spænd de to skruer fra bagdækslet.

Trin 7: Monter komponentkøleblæseren

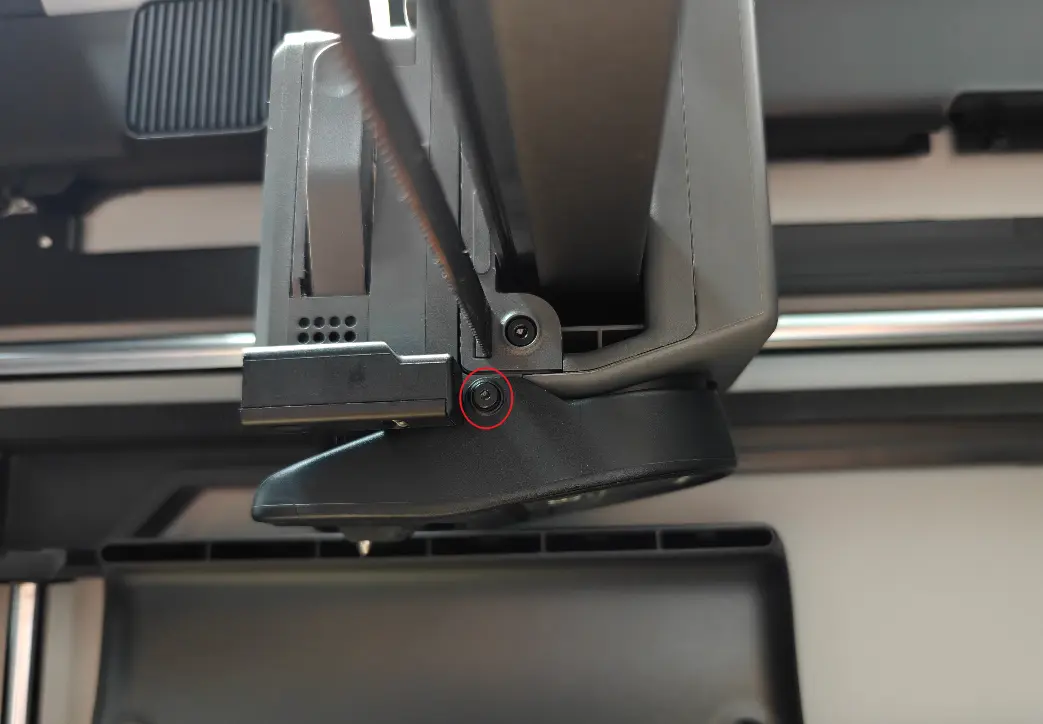

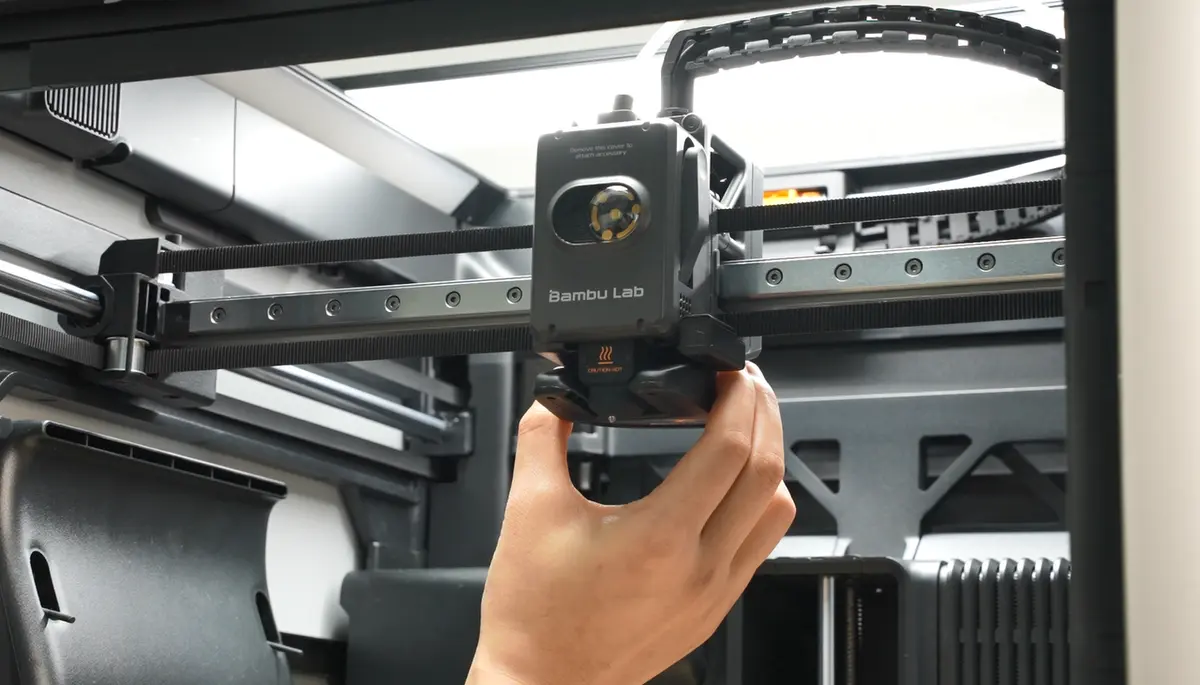

Ret blæseren ind efter skruehullerne og monter den, idet du passer på ikke at trykke på blæserkablerne. Hvis kablet er for langt, går du tilbage til Trin 1 og folder det overskydende kabel, før du fortsætter.

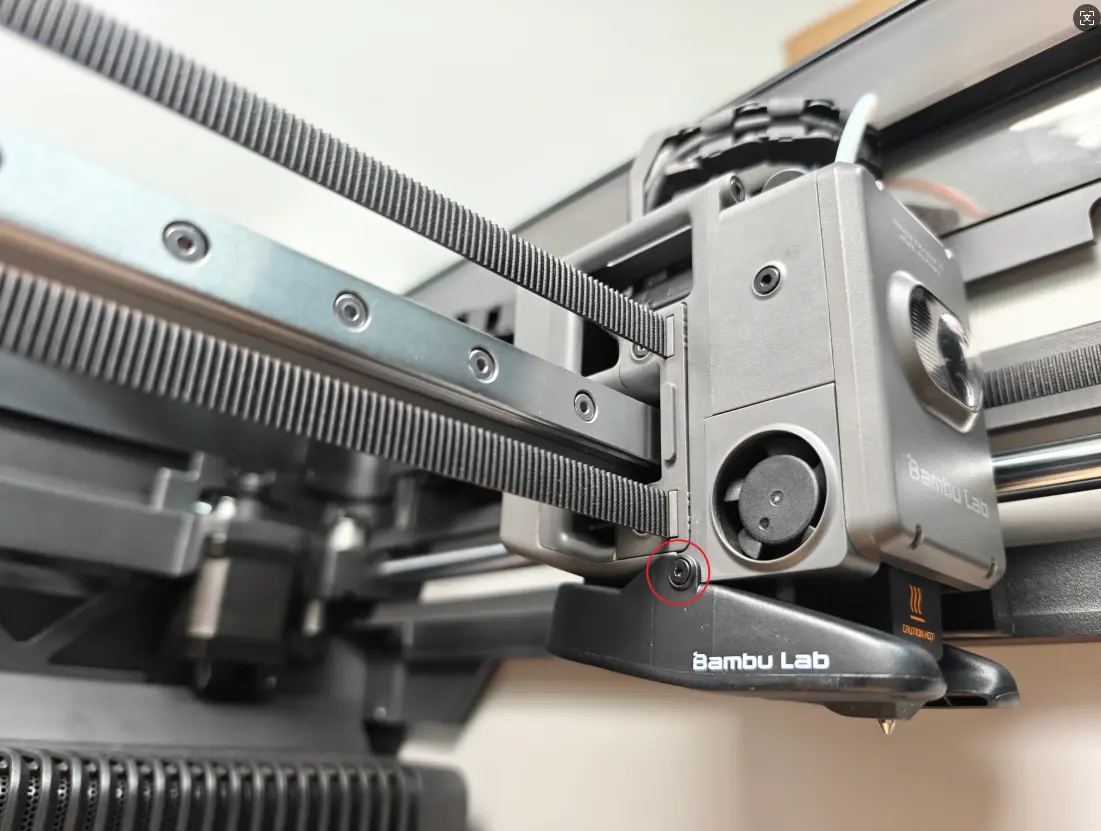

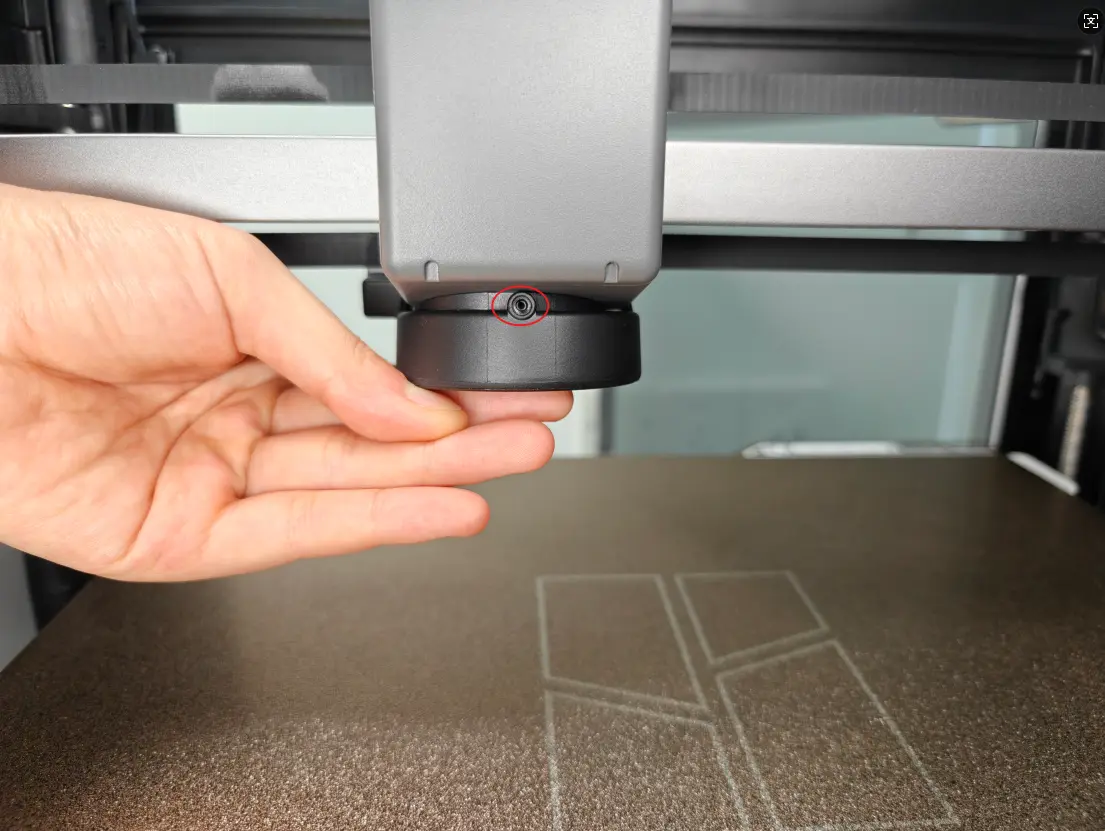

Spænd de tre skruer for at fastgøre komponentkøleblæseren sikkert.

Test den nye virvelstrømssensor

Tænd printeren og kør en homing- og kalibreringsproces. Hvis der ikke vises fejl, betyder det, at monteringen lykkedes, og at alt fungerer korrekt.
Kalibrering efter montering

Kalibrering efter montering

Efter udskiftning af hotend-blæseren skal du udføre en fuld kalibrering for at sikre, at printeren kører problemfrit. Det anbefales også at rengøre den teksturerede PEI-printplade, da den kan have samlet støv eller snavs op under udskiftningen.

Konklusion

Vi håber, at denne guide giver dig nyttig information og hjælper dig med at løse problemer.
For at du kan arbejde sikkert og effektivt, bør du kontakte vores kundeserviceteam, før du går i gang, hvis du er i tvivl om eller har spørgsmål til nogen af trinnene i guiden.
Vi svarer altid gerne på dine spørgsmål og giver dig support.
Klik her for at kontakte online teknisk support (åbningstid 9:00-21:00)
