Tilslutningsguide for flere AMS-enheder med forskellige printermodeller

Komponenter til AMS-tilslutning

Før du tilslutter en AMS til din printer, skal du sikre, at du har den kompatible AMS-model og filamentbuffer ud fra dit behov og din printer. Tilslutter du flere AMS-enheder, skal du også bruge den rette type 4-i-1 PTFE-adapter.

Dette afsnit introducerer de komponenter, der er nødvendige for AMS-tilslutning.

AMS

Bambu Lab AMS-serien omfatter AMS (første generation), AMS 2 Pro (anden generation), AMS HT og AMS Lite designet til A1-serien.

Bemærk: Trinhøjden på kablet, der følger med AMS, er 1,1 mm, mens trinhøjden på kablet, der følger med AMS 2 Pro eller AMS HT, er 2,5 mm.

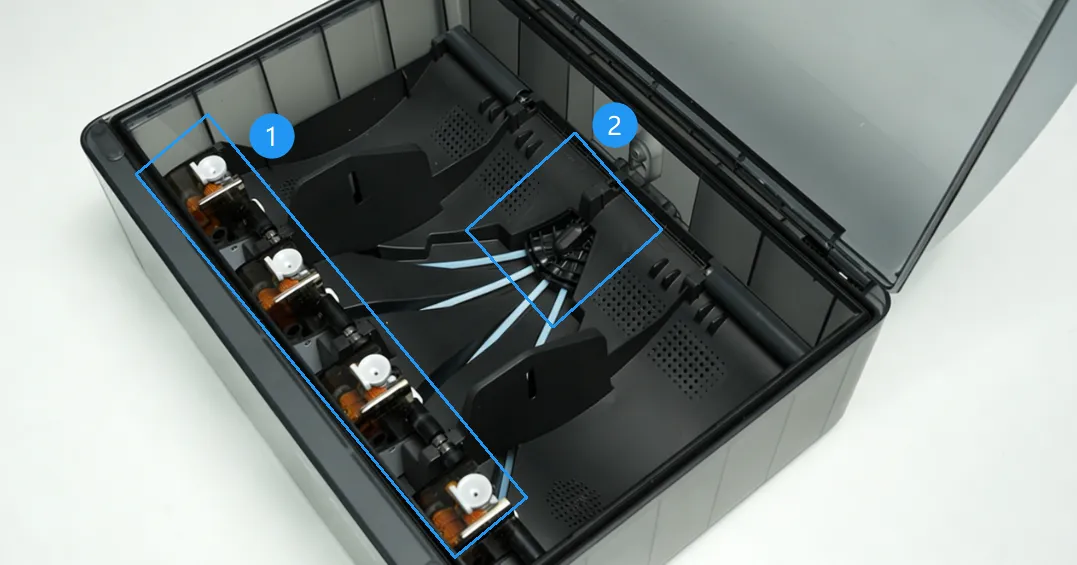

AMS, AMS 2 Pro og AMS HT (herefter samlet kaldet "AMS") bruger alle et to-trins fremføringssystem. Den interne feeder-enhed (se ① nedenfor) skubber filamentet ind i hjælpemotoren (se ② nedenfor), som derefter fortsætter med at fremføre filamentet ind i printerens printhoved.

Da printhovedets ekstruderingshastighed og hjælpemotorens fremføringshastighed sjældent er helt ens, kræves en filamentbuffer, når du tilslutter en AMS til en printer.

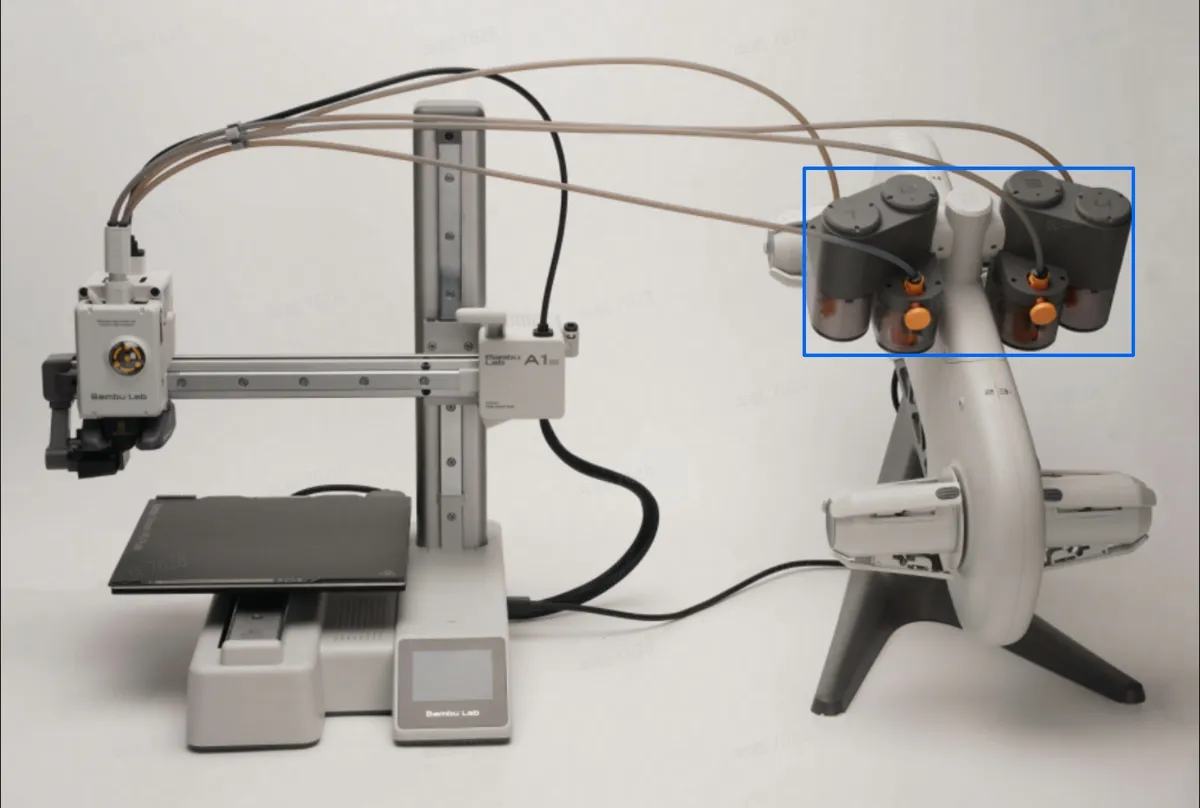

AMS Lite bruger et ét-trins fremføringssystem. Feeder-enheden fremfører filamentet direkte ind i printhovedet, så der er ikke brug for en filamentbuffer.

📌 Bemærk: AMS Lite er kun kompatibel med A-serie-printere. Hver A-serie-printer understøtter kun én AMS Lite.

Filamentbuffer

Introduktion:

Filamentbufferen hjælper med at fremføre filament fra AMS-enheden til printeren ved at regulere fremføringshastigheden og registrere filament-sammenfiltring.

Den fungerer ved hjælp af en glider, hvis glidedistance giver et stykke slæk til filamentet. AMS-enheden justerer sin hjælpemotors ydelse ud fra gliderens position og fremfører filamentet rettidigt uden at påvirke printhovedets ekstrudering.

Der kræves en filamentbuffer, når du tilslutter en AMS til en printer.

Typer:

Forskellige printere kræver forskellige filamentbuffere. Se tabellen nedenfor for at finde den kompatible filamentbuffer til din printermodel.

4-i-1 PTFE-adapter

Introduktion:

4-i-1 PTFE-adapteren er et vigtigt tilbehør, der muliggør tilslutning af flere AMS-enheder til en 3D-printer, så du kan bruge flere filamenter i dit printjob.

Den har en "fire-ind, en-ud"-struktur. Indløbsenden har fire huller til at sætte fire PTFE-slanger i for at forbinde til AMS-enhederne eller en ekstern spole. Udløbsenden har ét hul til at forbinde til printeren via én PTFE-slange.

Typer:

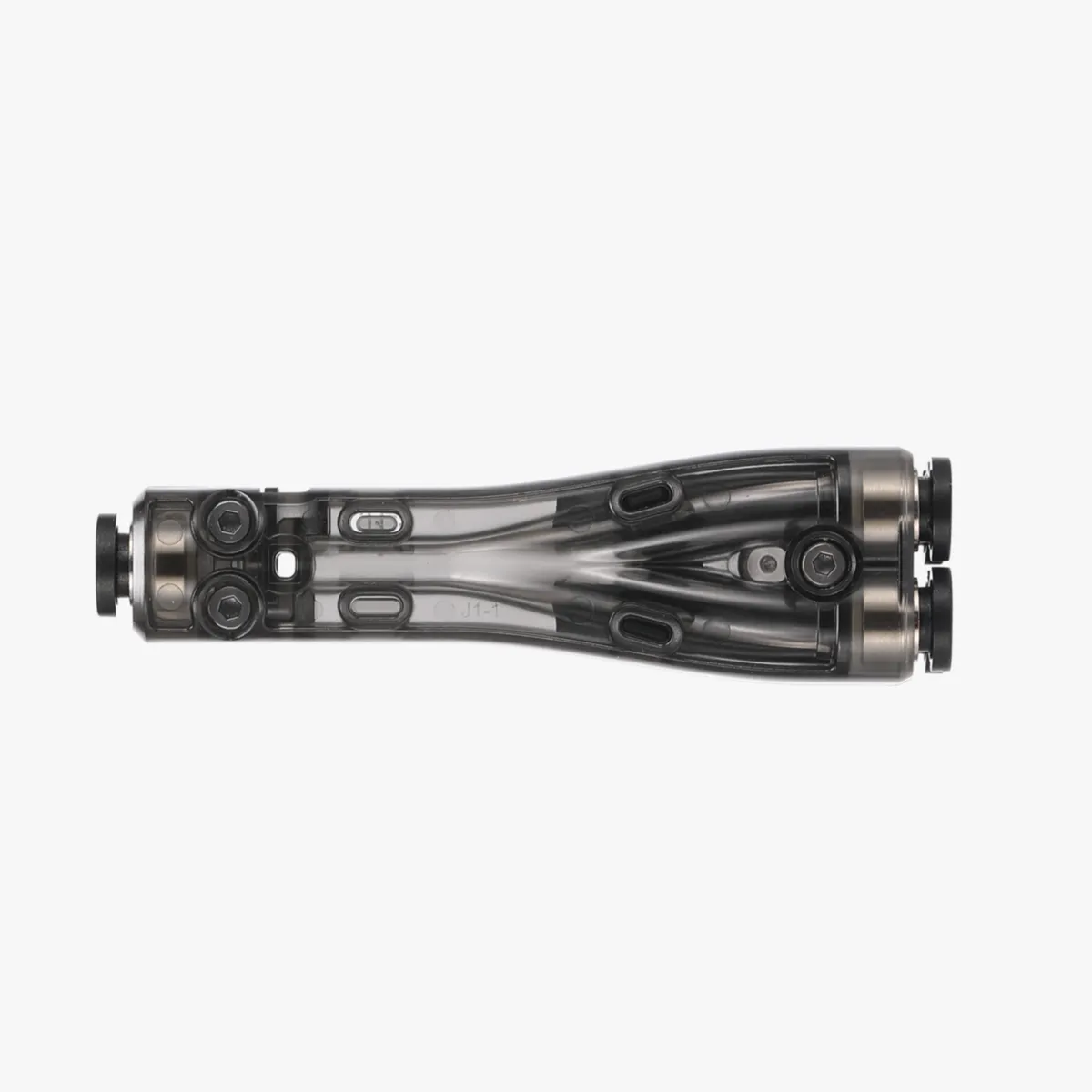

Der findes to versioner af 4-i-1 PTFE-adapteren: standardversionen og den dedikerede version til H2-serien.

Bemærk:

H2C-printeren kræver den dedikerede 4-i-1 PTFE-adapter til H2-serien, mens P2S og X2D kræver standard 4-i-1 PTFE-adapteren. Andre printermodeller kan bruge begge versioner efter behov.

Tilslutningsguide for AMS til H2-serien

• Maksimalt antal tilsluttede AMS-enheder:
  Understøtter op til 4 AMS 2 Pro-enheder og 8 AMS HT-enheder tilsluttet samtidigt.

• Maksimalt antal farver:
  H2C/H2D er en printer med to dyser. I det mest ekstreme scenarie kan alle tilsluttede AMS 2 Pro/HT-enheder tildeles den ene dyse, mens den anden dyse bruger en ekstern spole. Det giver op til 4×4 + 8×1 + 1 (ekstern spole) = 25 farver.
  H2S er en printer med én dyse og understøtter derfor op til 24-farve-print.

• Nødvendigt tilbehør:
  Filamentbufferen er indbygget - der kræves intet ekstra køb.
  Nogle opsætninger kræver en 4-i-1 PTFE-adapter.

Tilslutningsmetoden for AMS til H2D og H2C er den samme. Du kan tilpasse ud fra dine behov. For detaljer, se: Tilslutningsguide for H2C + flere AMS.

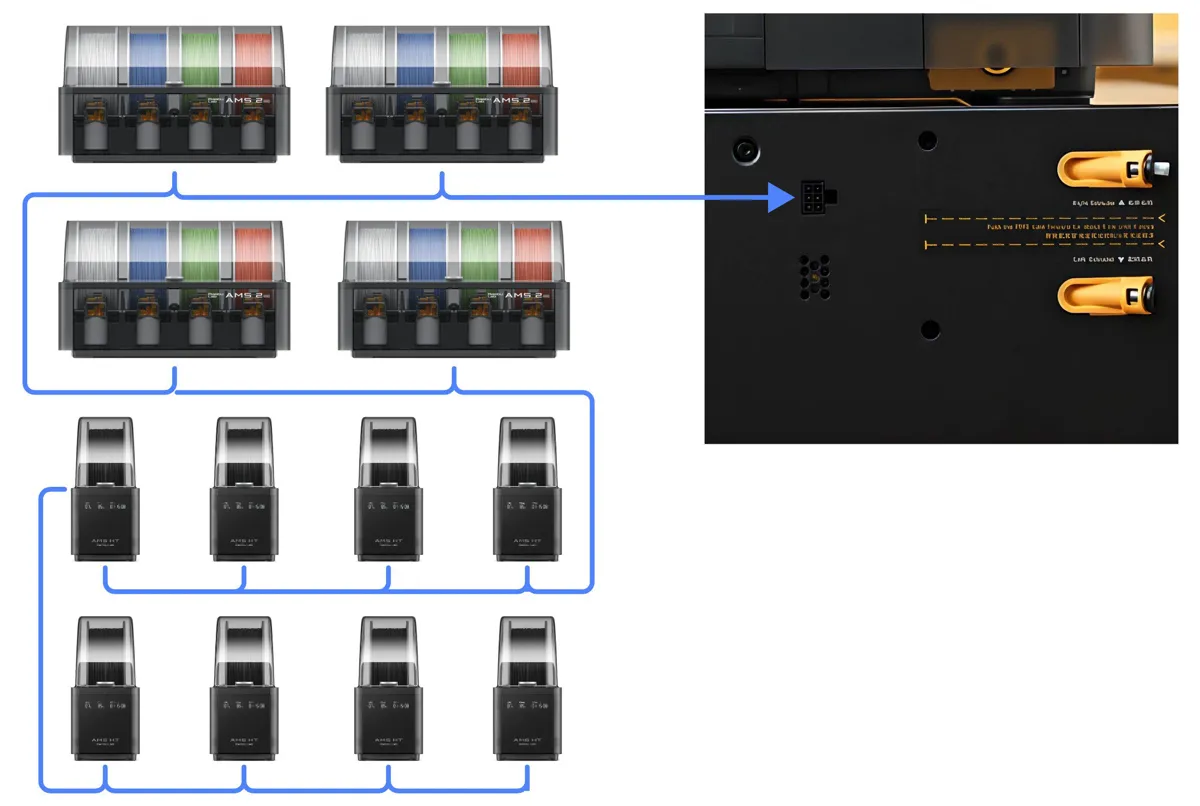

Kabeltilslutning

Der kræves 6-benede kabler for at tilslutte AMS til 3D-printeren til strøm og kommunikation - antallet af kabler afhænger af, hvor mange AMS-enheder du tilslutter.

Hver AMS har to 6-benede porte på bagsiden, så du kan kæde flere AMS-enheder sammen (daisy-chain).

Bemærk: Ved tilslutning af en AMS 2 Pro eller AMS HT skal du altid bruge det medfølgende 6-benede kabel af ny version. Brug af et 6-benet kabel fra AMS (1. generation) kan give ustabil kommunikation mellem AMS og printer. AMS (1. generation) er kompatibel med det 6-benede kabel af ny version.

PTFE-slangetilslutning

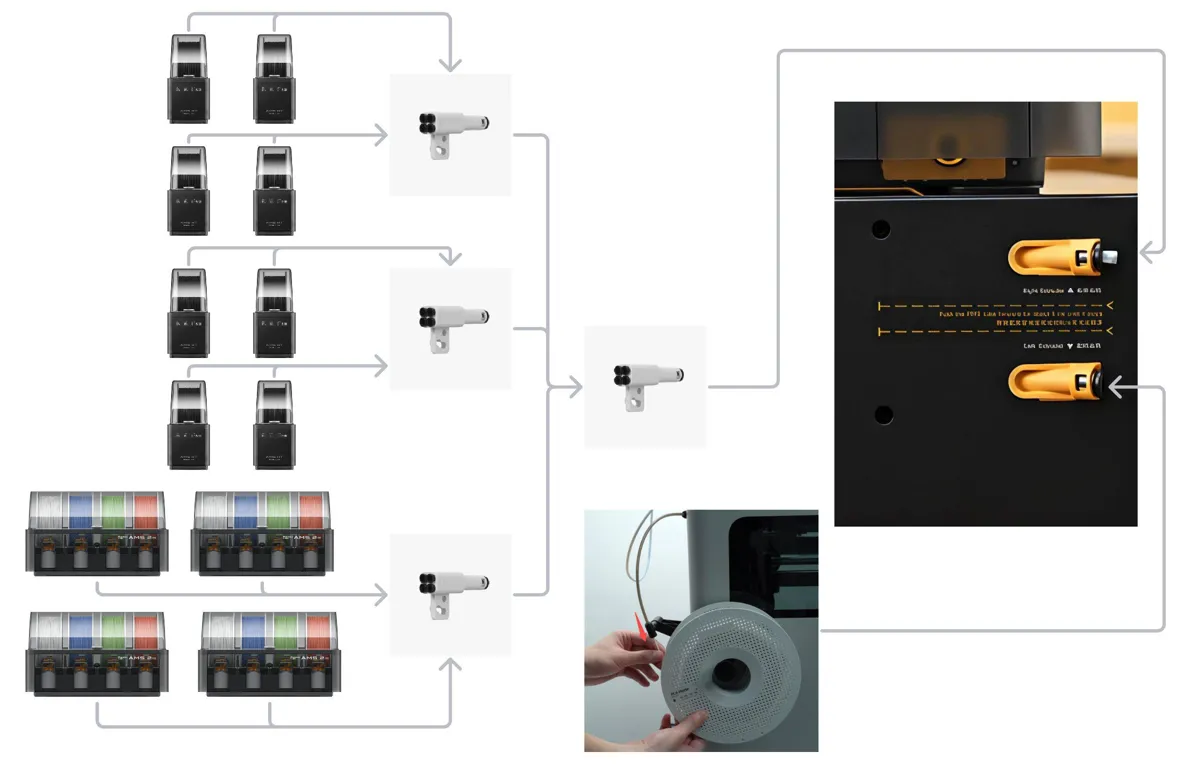

Ved tilslutning af 4 AMS 2 Pro-enheder og 8 AMS HT-enheder samtidigt kræves 4-i-1 PTFE-adaptere til at forbinde PTFE-slangerne.

H2C kræver den dedikerede 4-i-1 PTFE-adapter til H2C.

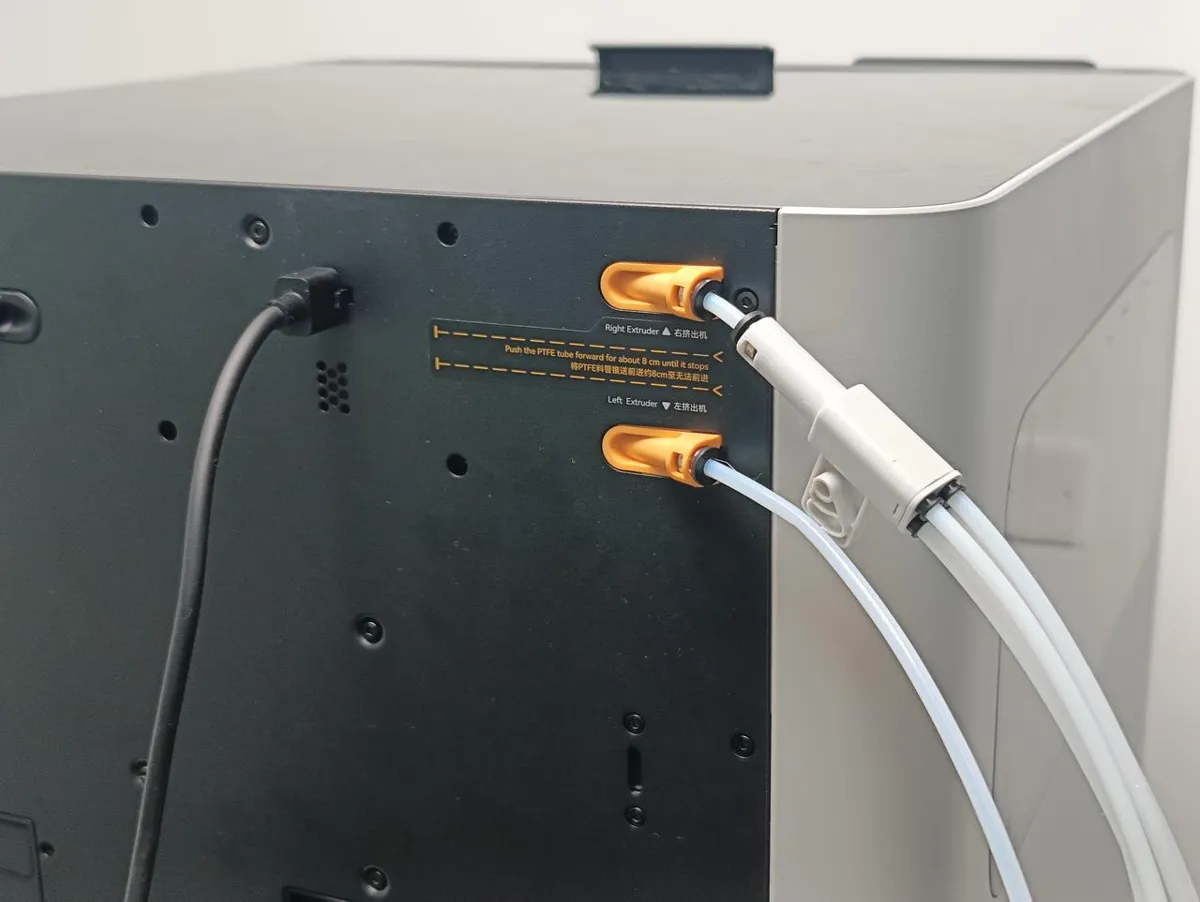

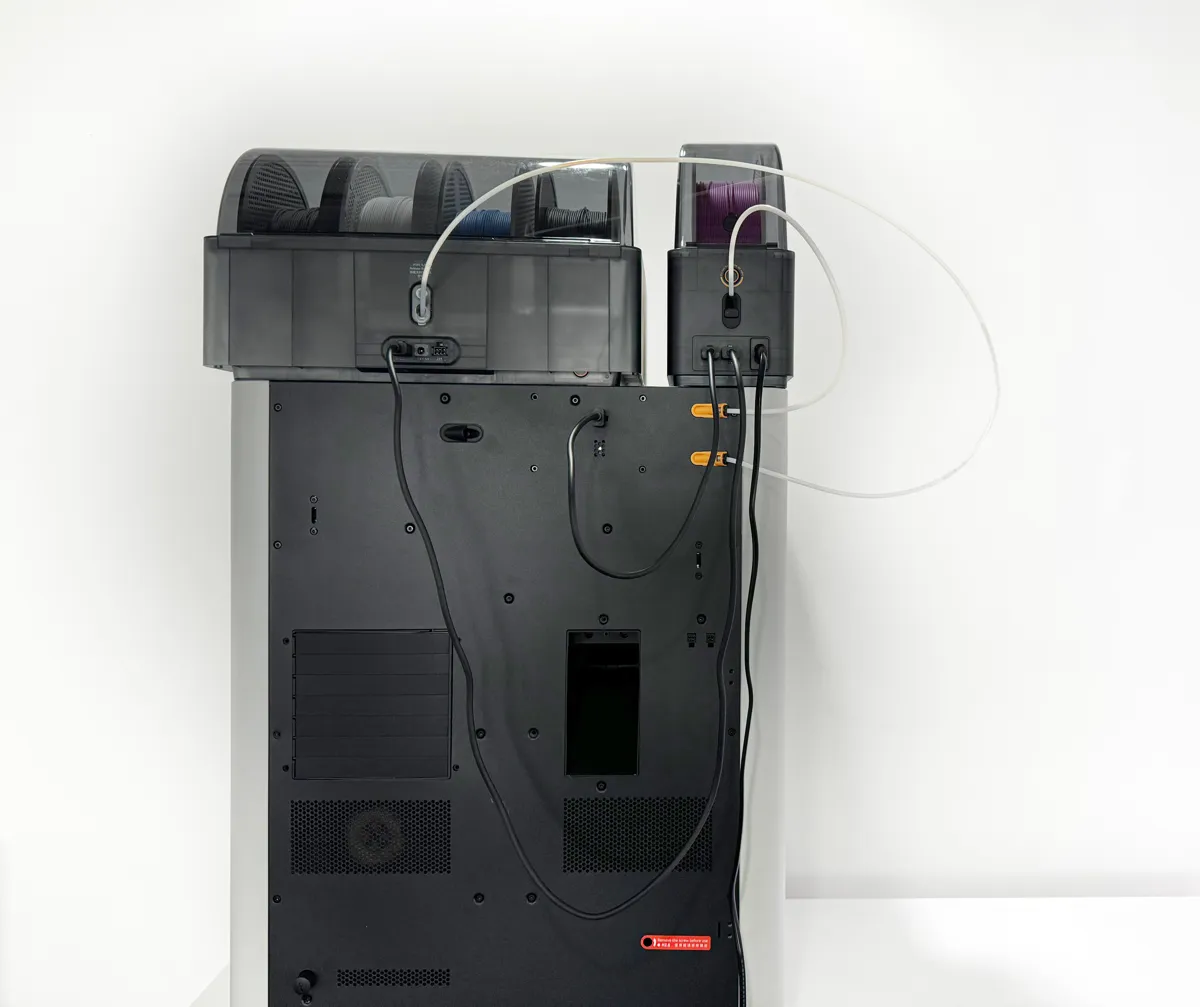

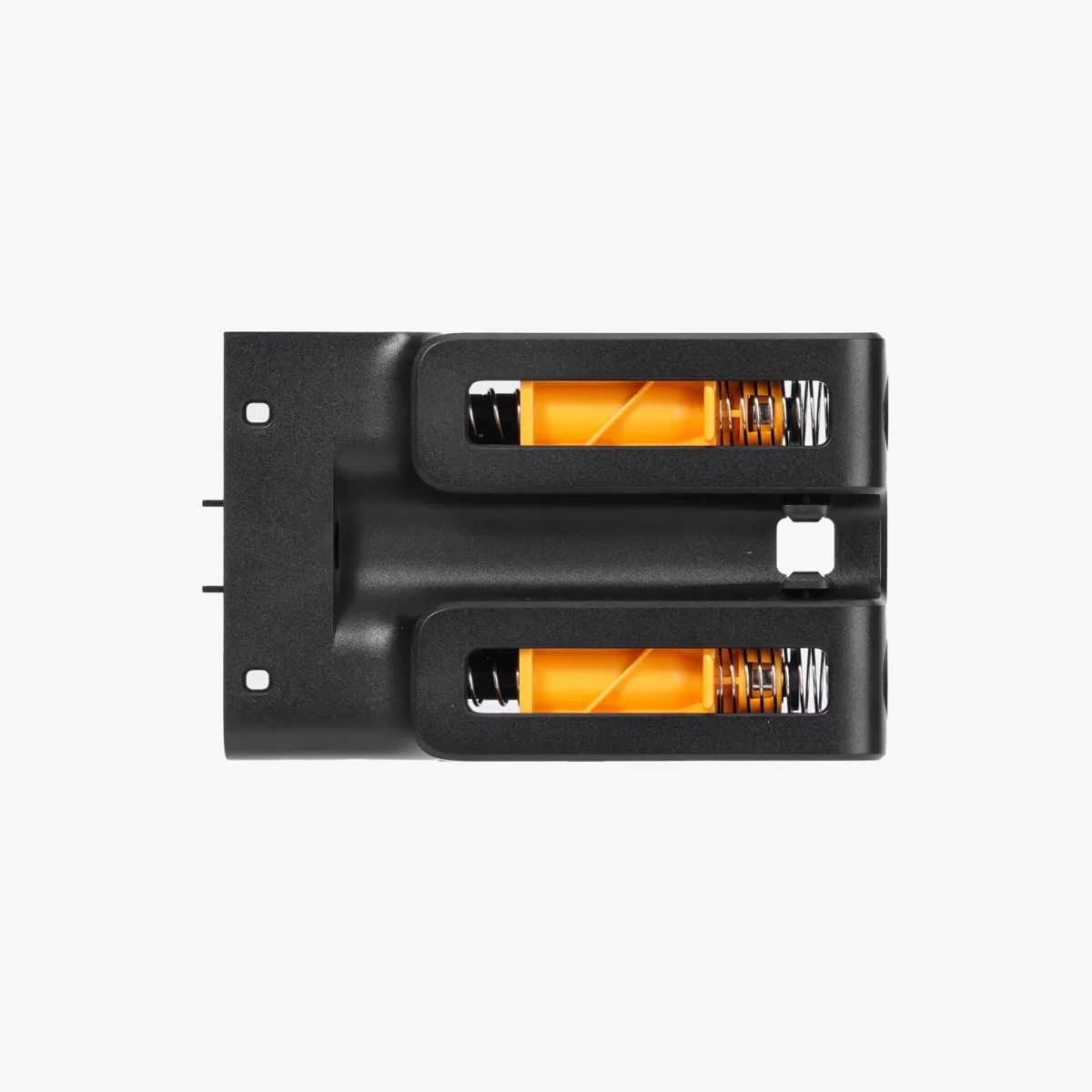

• H2D/H2C-filamentbufferen har to indløbsporte. Bruger du én AMS plus en ekstern spole, eller to AMS-enheder samtidigt, kan du forbinde dem direkte til filamentbufferen uden 4-i-1 PTFE-adapter.

Skal du bruge 2 AMS-enheder plus en ekstern spole, eller 3 eller flere AMS-enheder, skal du bruge en 4-i-1 PTFE-adapter til udvidelse.

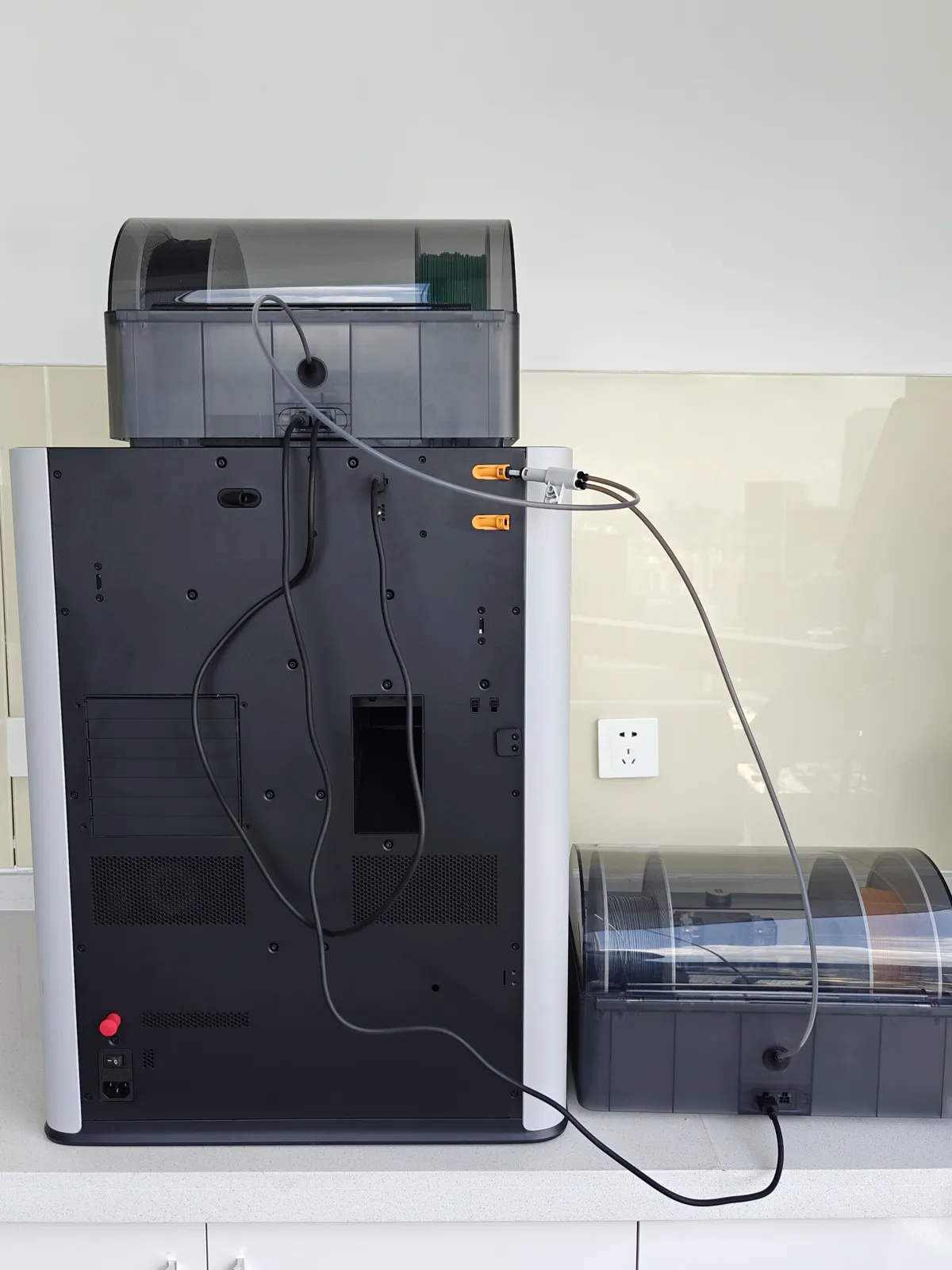

• Ved tilslutning af to AMS-enheder til H2S kræves også en 4-i-1 PTFE-adapter.

Tilslutningsguide for X2D-printeren

• Maksimalt antal tilslutninger: Understøtter op til 4 AMS 2 Pro- og 8 AMS HT-enheder samtidigt.
• Multi-farve-print: Da X2D er en printer med to dyser, kan den mest ekstreme opsætning føre alle tilsluttede AMS 2 Pro/HT-enheder til én dyse, mens den anden dyse fremfører fra en ekstern spole, hvilket giver op til 4*4+8*1+1 (ekstern spole) = 25 farver.
• Nødvendigt tilbehør: Opsætninger med mere end to AMS-enheder kræver køb af 4-i-1 PTFE-adapter II.

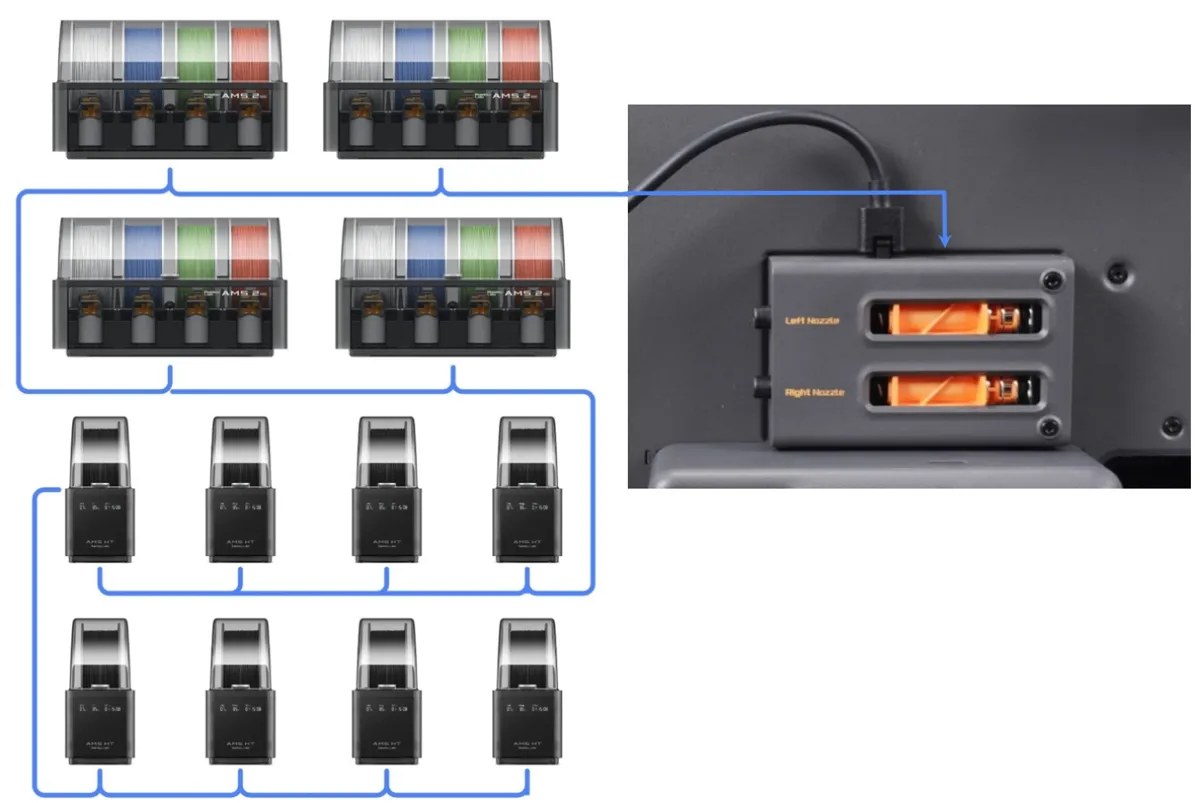

Kabeltilslutning

Der kræves 6-benede kabler for at tilslutte AMS til 3D-printeren til strøm og kommunikation - antallet af kabler afhænger af, hvor mange AMS-enheder du tilslutter.

Hver AMS har to 6-benede porte på bagsiden, så du kan kæde flere AMS-enheder sammen (daisy-chain).

Bemærk:

• Ved tilslutning af en AMS 2 Pro eller AMS HT skal du altid bruge det medfølgende 6-benede kabel af ny version. Brug af et 6-benet kabel fra AMS (1. generation) kan give ustabil kommunikation mellem AMS og printer. AMS (1. generation) er kompatibel med det 6-benede kabel af ny version.
• Er X2D ikke tilsluttet en ekstern udsugningsventilator, kan begge bufferens to 6-benede porte bruges til AMS-enheder.

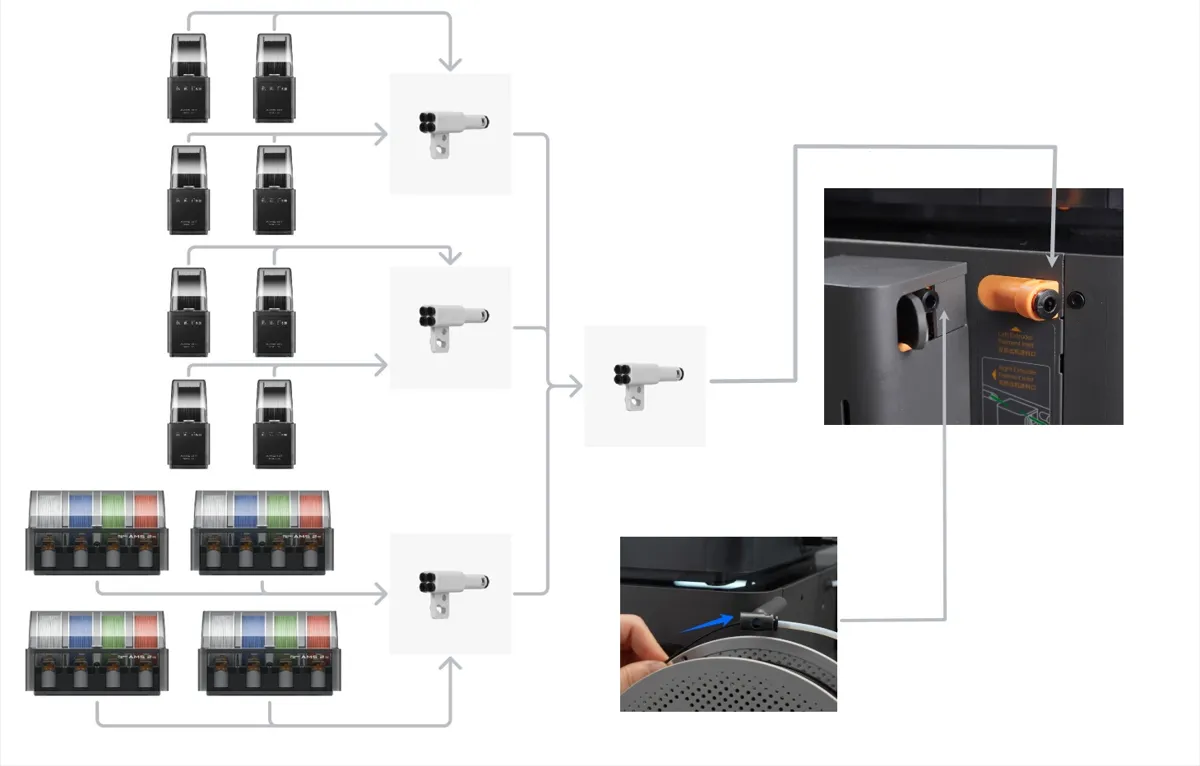

PTFE-slangetilslutning

• Maksimalt antal tilslutninger: 4 AMS 2 Pro + 8 AMS HT-enheder + ekstern spole

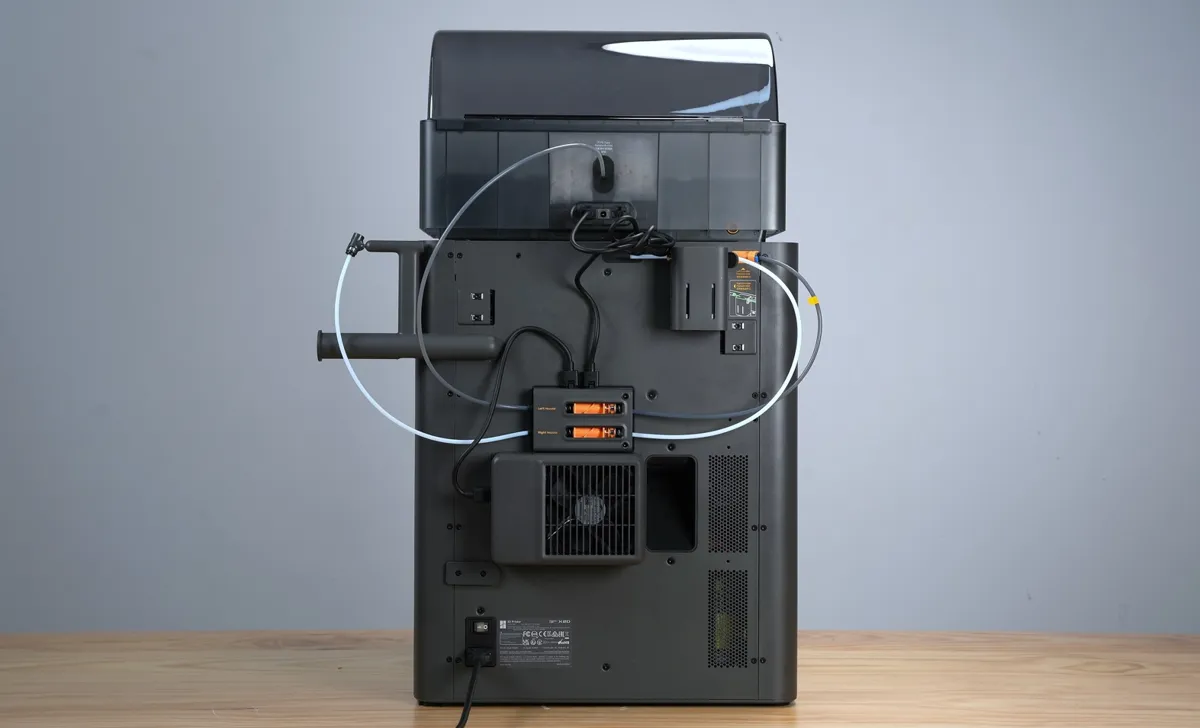

• X2D-bufferen har to filamentindløb. Bruger du kun én AMS plus en ekstern spole, eller to AMS-enheder, er der ikke brug for en 4-i-1 PTFE-adapter; forbind direkte til bufferen.

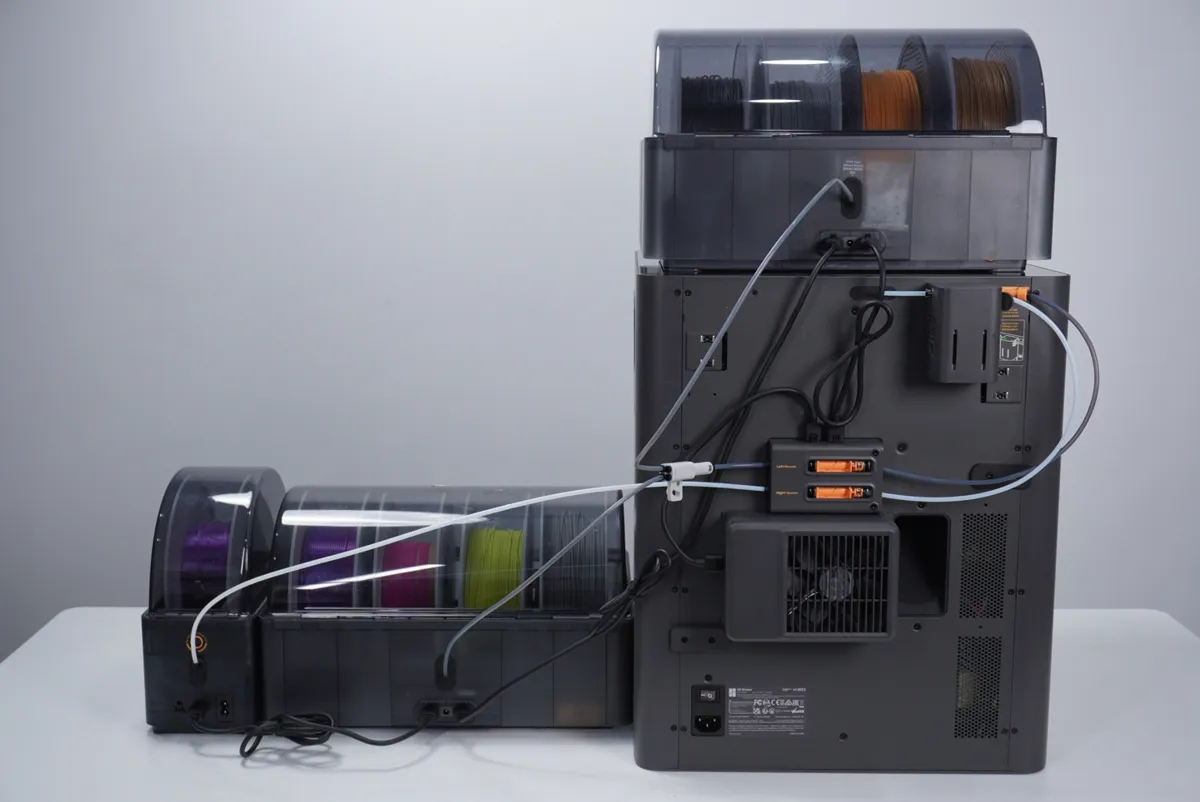

• For at bruge 2 AMS-enheder plus en ekstern spole, eller 3 eller flere AMS-enheder, kræves en 4-i-1 PTFE-adapter.

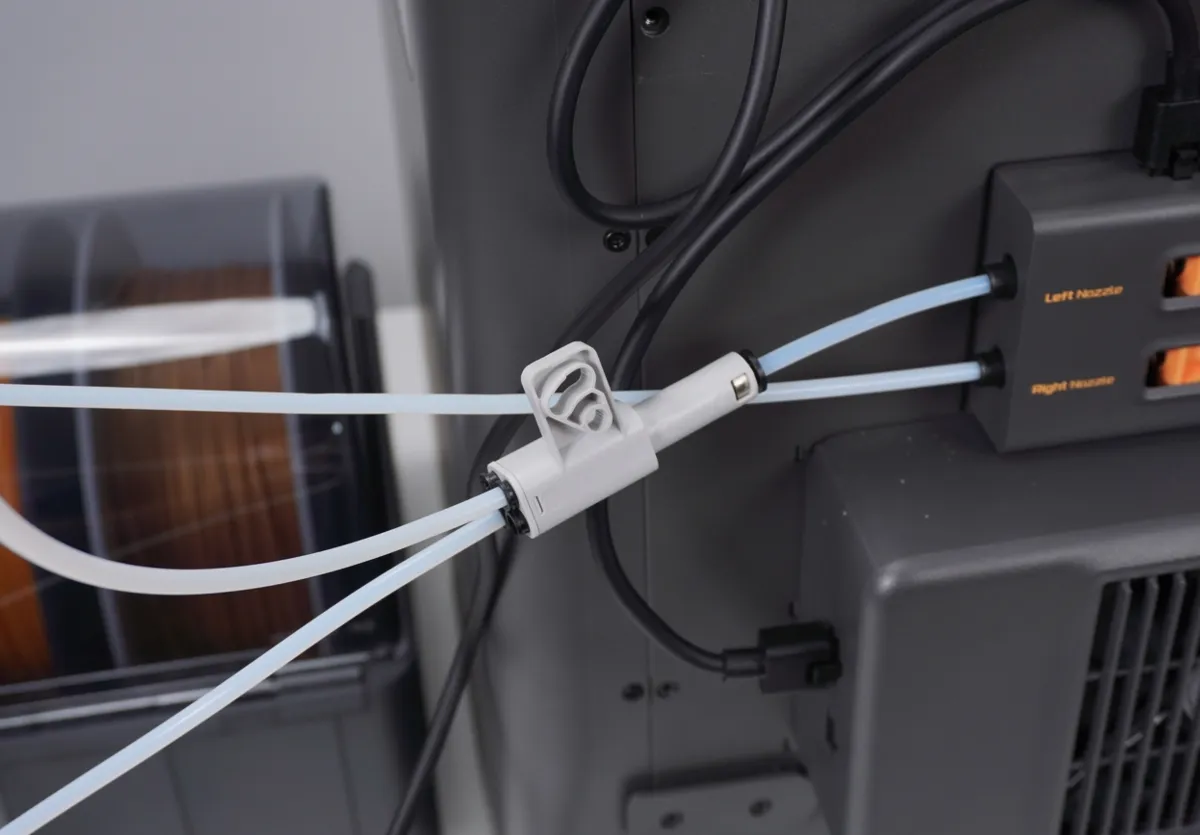

Advarsel: En buffer skal sidde mellem printeren og hver AMS. Ved brug af flere AMS-enheder skal du montere 4-i-1 PTFE-adapteren mellem AMS-enheden og bufferen; vend aldrig tilslutningen om.

Tilslutningsguide for X1/P-serien

P2S bruges som eksempel i dette afsnit. Tilslutningsmetoden for X1/P1 svarer til P2S.

• Maksimalt antal tilsluttede AMS-enheder:

  • P2S understøtter op til 4 AMS 2 Pro og 4 AMS HT-enheder samtidigt - 8 enheder i alt med 20 slots.
  • X1/P1 understøtter op til 4 AMS 2 Pro eller 4 AMS HT-enheder - 4 enheder i alt.

• Nødvendigt tilbehør:

  • P2S Combo inkluderer en filamentbuffer - der kræves intet ekstra køb.
  • Parrer du en enkeltstående P2S med en enkeltstående AMS, skal du også købe en P2S-filamentbuffer.
  • Ved tilslutning af 1 AMS til X1/P1-serie-printeren skal du separat købe en filamentbuffer, en PTFE-slangekobling og et 4-benet kabel.

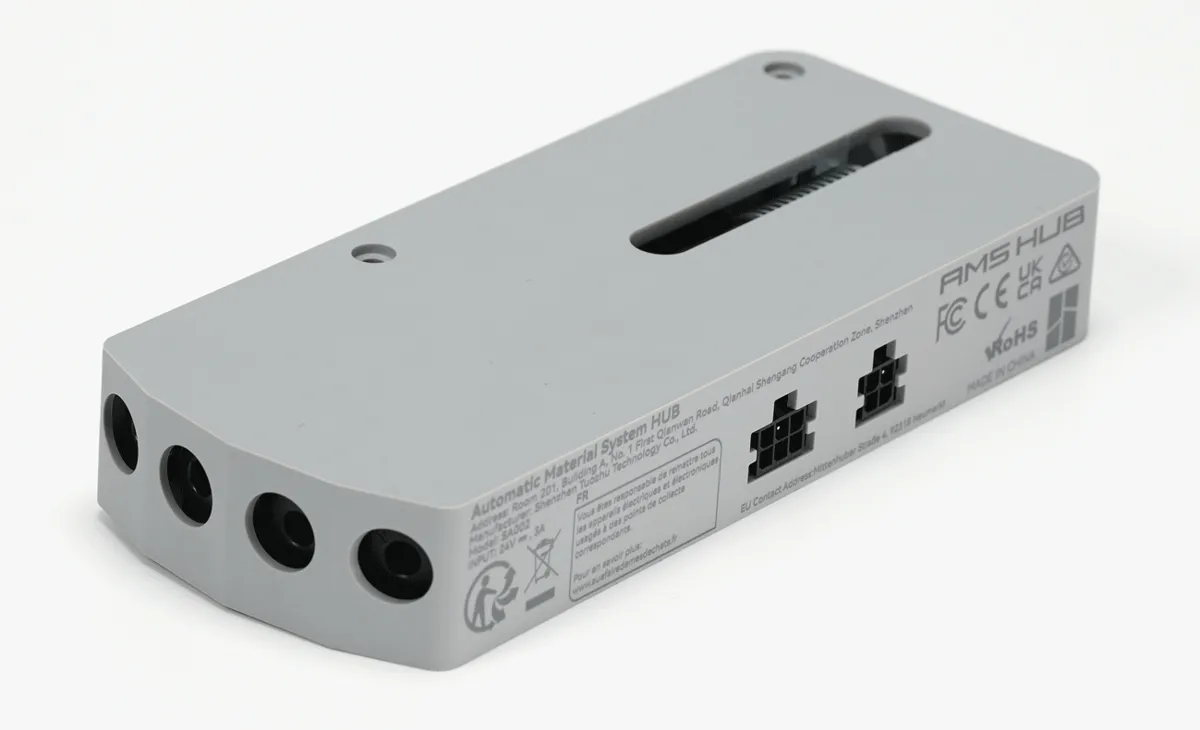

  • Ved tilslutning af 2 eller flere AMS-enheder til X1/P1 skal du separat købe en AMS Hub, en PTFE-slangekobling og et 4-benet kabel.
  • Nogle opsætninger kræver en 4-i-1 PTFE-adapter.

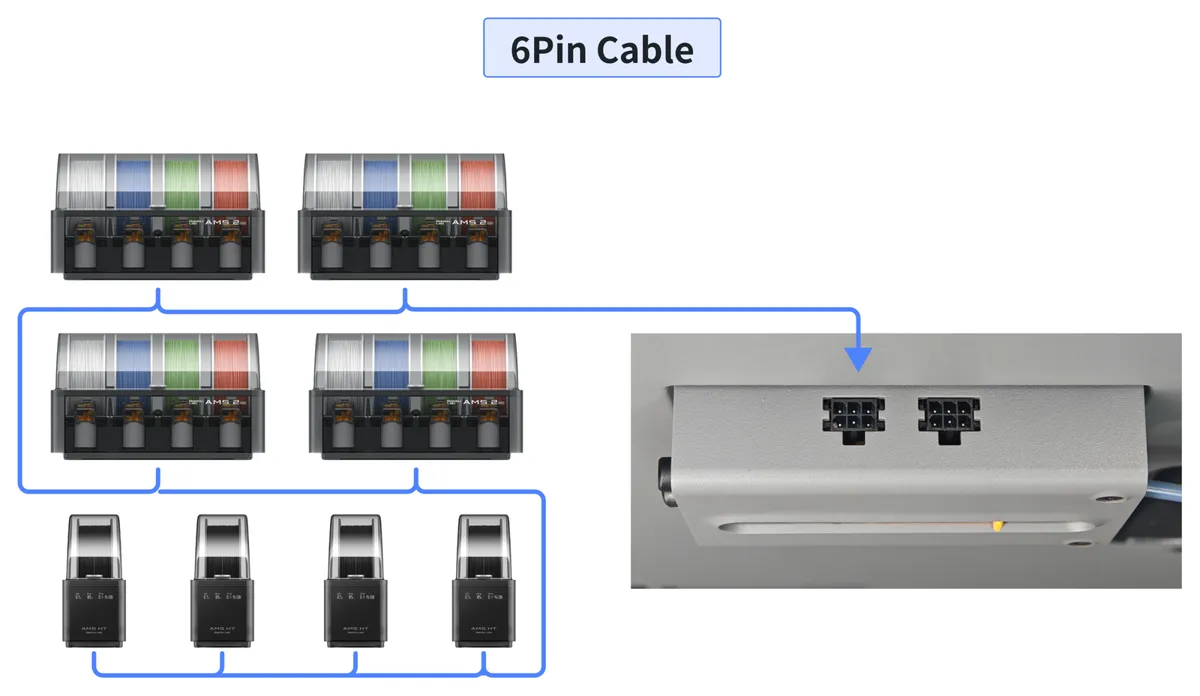

Kabeltilslutning

Der kræves 6-benede kabler for at tilslutte AMS til 3D-printeren til strøm og kommunikation - antallet af kabler afhænger af, hvor mange AMS-enheder du tilslutter.

Hver AMS har to 6-benede porte på bagsiden, så du kan kæde flere AMS-enheder sammen (daisy-chain).

Bemærk:

• Ved tilslutning af en AMS 2 Pro eller AMS HT skal du altid bruge det medfølgende 6-benede kabel af ny version. Brug af et 6-benet kabel fra AMS (1. generation) kan give ustabil kommunikation mellem AMS og printer. AMS (1. generation) er kompatibel med det 6-benede kabel af ny version.

• Desuden understøtter P2S-bufferen ikke, at man bruger to 6-benede porte til at tilslutte AMS/AMS 2 Pro/AMS HT-enheder samtidigt. Den ene port er en reserveport, der bruges til strømforsyning og kommunikationsudvidelse af enheder (fx timelapse-fotografisæt).

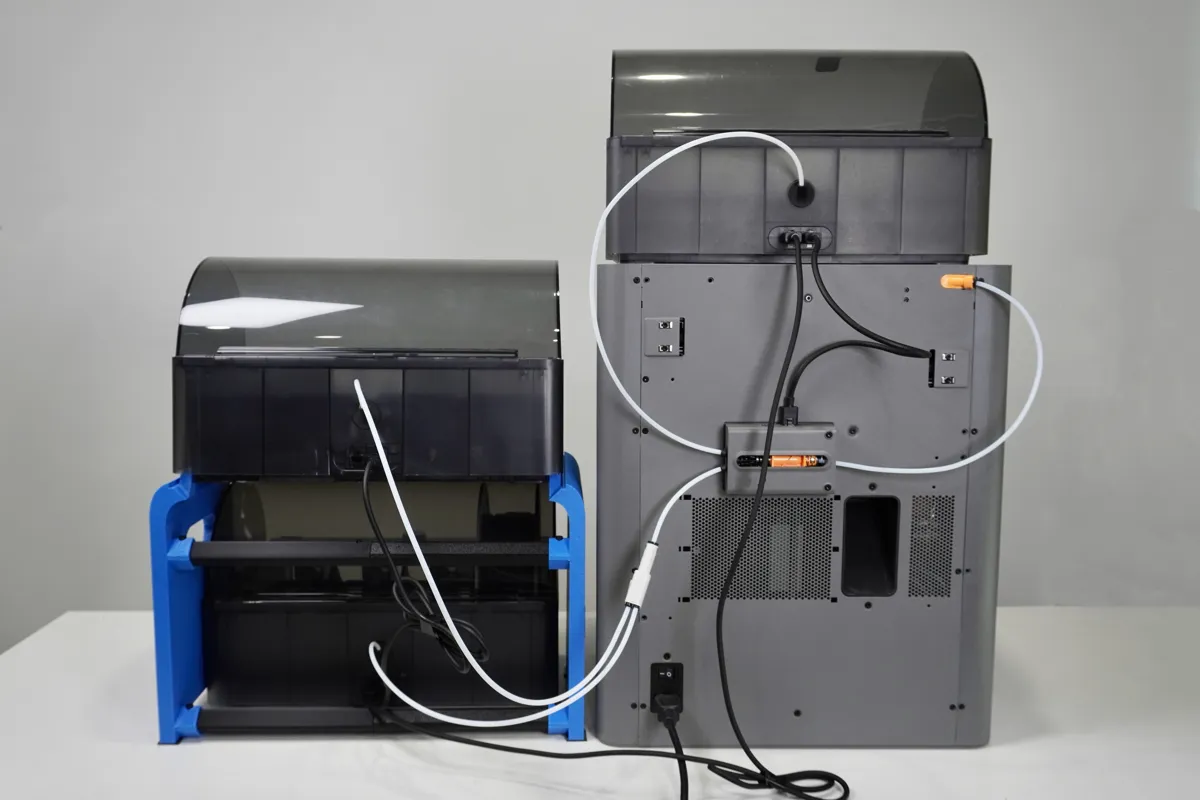

PTFE-slangetilslutning

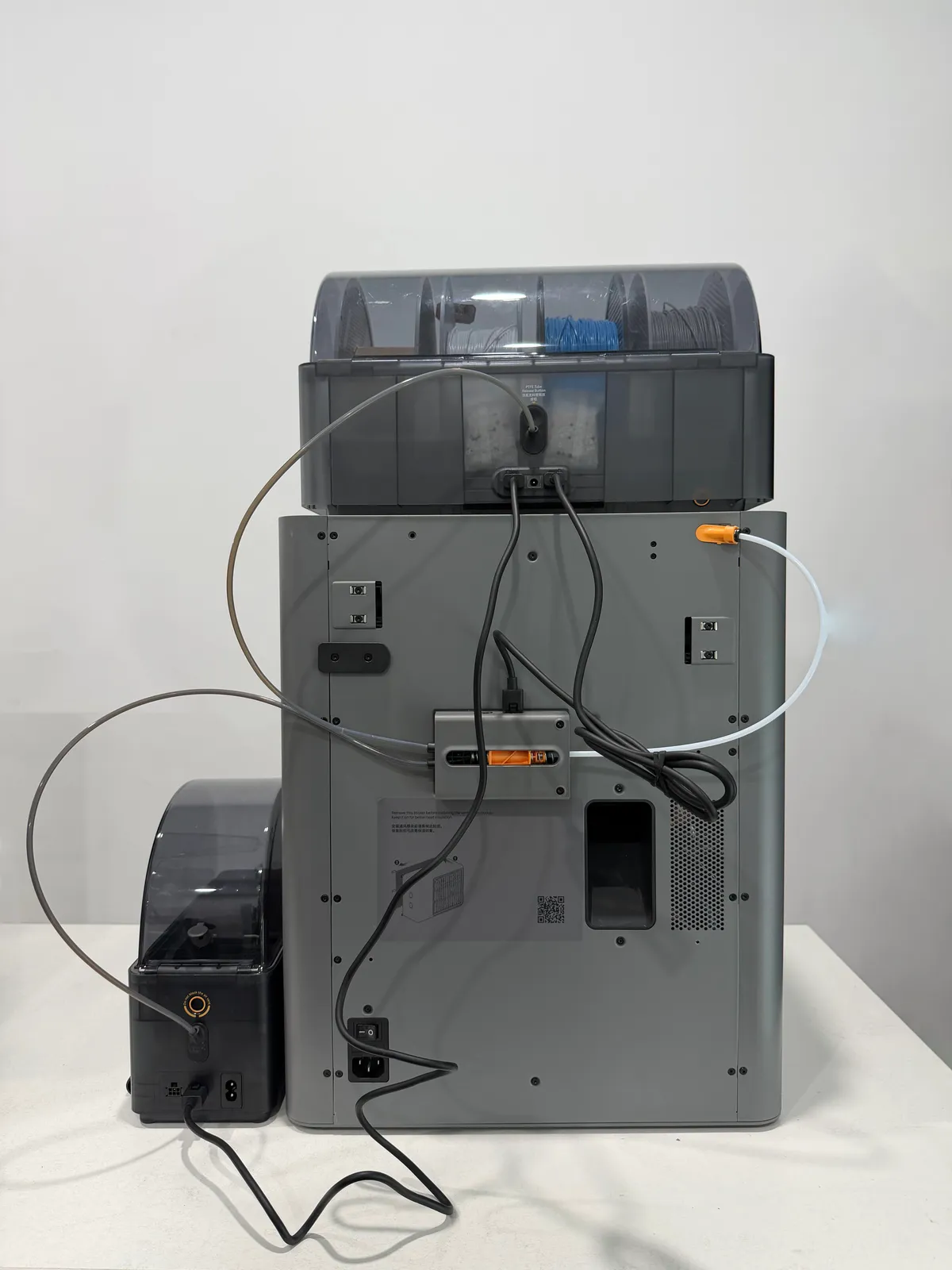

• Bruger du kun to AMS-enheder, er der ikke brug for en 4-i-1 PTFE-adapter; forbind direkte til bufferen.

• Ved tilslutning af 3 eller flere AMS-enheder kræves 4-i-1 PTFE-adaptere til at forbinde PTFE-slangerne.

Filamentbufferen skal placeres mellem printeren og hver AMS. Ved brug af flere AMS-enheder skal 4-i-1 PTFE-adapteren forbindes mellem AMS-enheden og filamentbufferen. Vend ikke tilslutningen om.

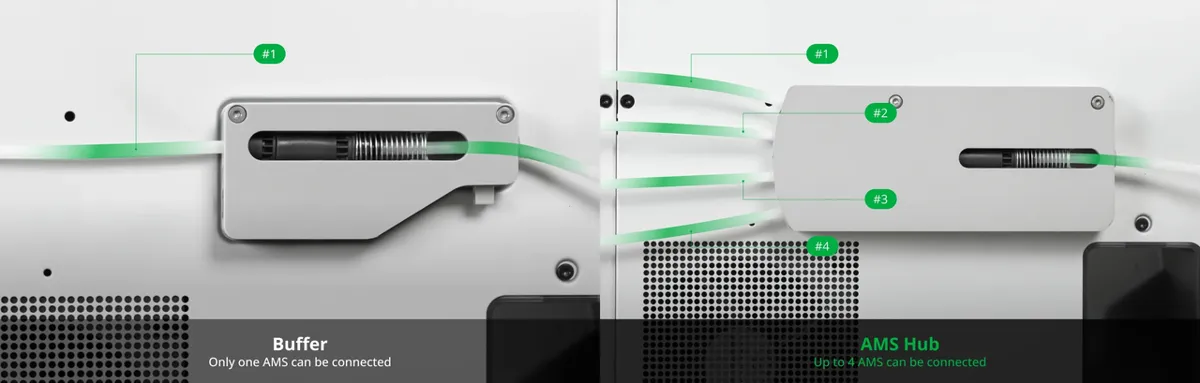

Tilslutningsmetoden for X1 og P1 er vist nedenfor. På samme måde forbindes venstre side til AMS-enheden og højre side til printeren.

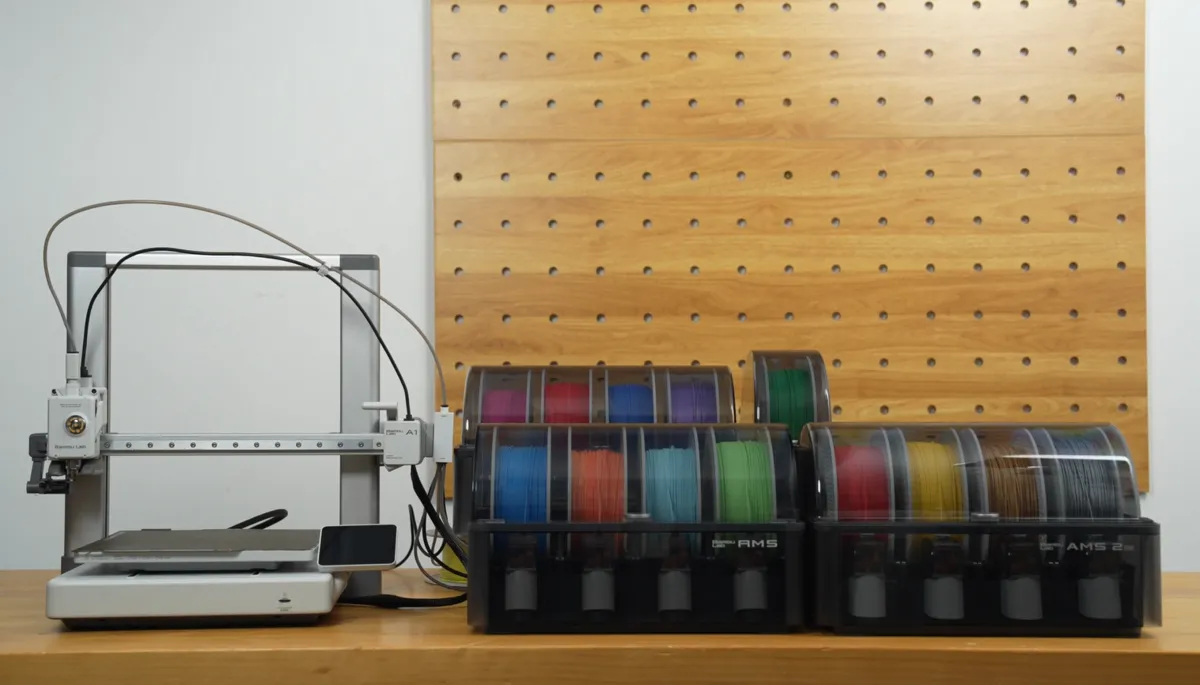

Tilslutningsguide for A1-serien

• Maksimalt antal tilsluttede AMS-enheder:
  Understøtter op til 4 AMS-enheder (AMS, AMS 2 Pro eller AMS HT) tilsluttet samtidigt. Du kan blande disse modeller i enhver kombination. (For detaljer, se: Vejledning i AMS-tilslutning for A-serien). Alternativt kan du tilslutte én AMS Lite - men AMS Lite kan ikke kombineres med andre AMS-modeller.

• Nødvendigt tilbehør:

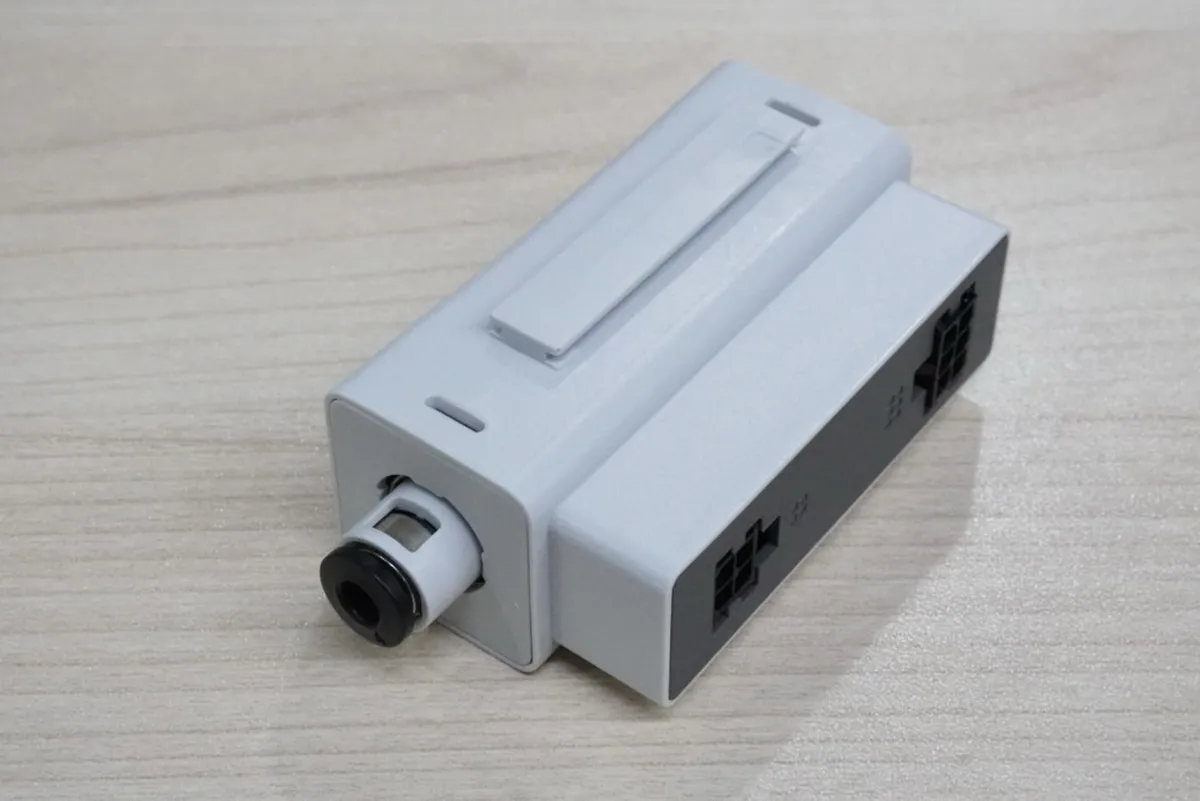

  For at tilslutte AMS, AMS 2 Pro eller AMS HT kræves en A-serie AMS Hub, som skal købes separat.


• Firmwarekompatibilitet: Opdatér din printerfirmware til version 01.07.00.00 eller nyere.

Bemærk: Brug ikke den filamentbuffer eller AMS Hub, der følger med AMS-enheden, til at tilslutte en A-serie-printer til AMS-enheden. Det kan få filamentbufferen eller AMS Hubben til at fejle eller blive beskadiget. I sådanne tilfælde er filamentbufferen eller AMS Hubben ikke dækket af garantien. Brug den A1-dedikerede AMS Hub til at tilslutte AMS-enheden.

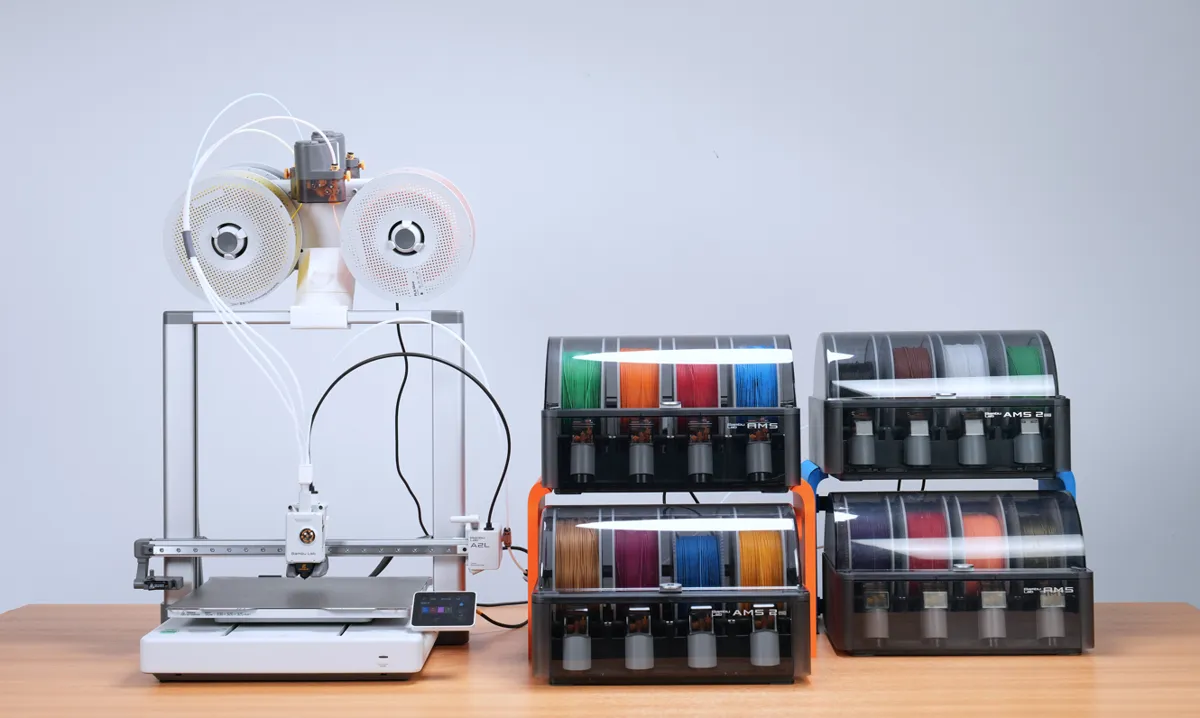

Tilslutningsguide for A2L

• Maksimalt antal tilsluttede AMS-enheder:
  Understøtter op til 4 AMS-enheder og 1 AMS Lite samtidigt (for detaljer, se: Tilslutningsguide for A2L AMS), hvilket giver op til 19-farve-print;

• Nødvendigt tilbehør:
  Ved tilslutning af en enkelt AMS til A2L kræves intet ekstra tilbehør - forbind blot printeren til AMS-enheden via PTFE-slangekoblingen (følger med i værktøjssættet). Skal du tilslutte to eller flere AMS-enheder, skal du købe en ekstra 4-i-1 PTFE-adapter.

Kabeltilslutning

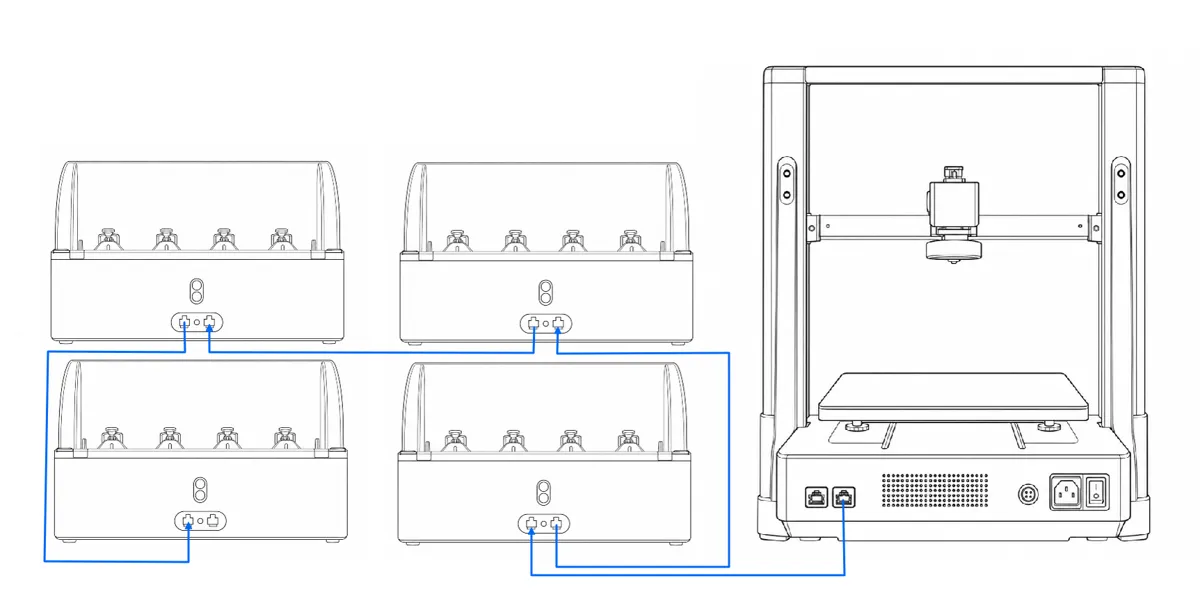

Printeren har en 6-benet port på bagsiden til direkte tilslutning af en AMS-enhed. Hver AMS har to 6-benede porte på bagsiden, så flere AMS-enheder kan kædes sammen (daisy-chain) for at understøtte strømforsyning og kommunikation på tværs af flere enheder.

Slangetilslutning

• Tilslutning af én AMS: Forbind AMS-enhedens filamentslange direkte til filament-hubben.

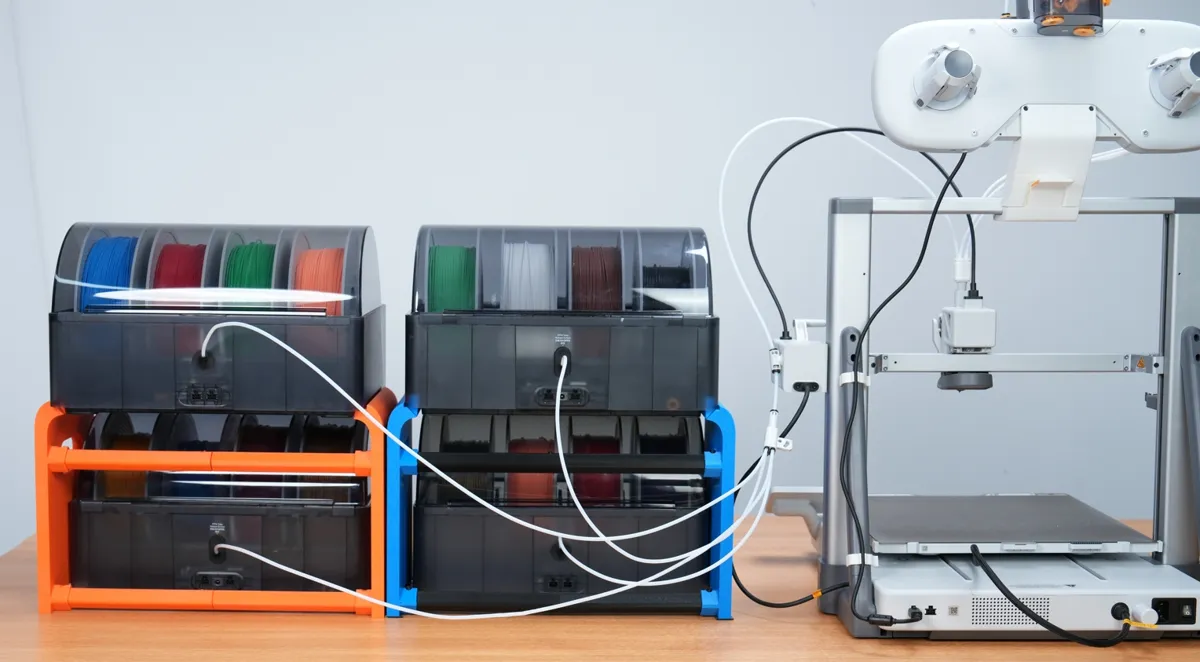

• Tilslutning af flere AMS-enheder: Brug en kort filamentslange (cirka 70 mm) til at forbinde filament-hubben til filamentfordeleren, og forbind derefter filamentslangerne fra hver AMS til filamentfordeleren. Se diagrammet nedenfor.


Krav til AMS-tørrefunktionen

📌 For detaljeret information om AMS-tørrefunktionen, se: Guide til filamenttørring for AMS 2 Pro og AMS HT.

Strømkrav til tørring i AMS 2 Pro

• Når en H2-serie-/P2S-printer er tilsluttet én AMS 2 Pro, kan AMS 2 Pro trække strøm direkte fra printeren til tørring. Der kræves intet ekstra tilbehør.

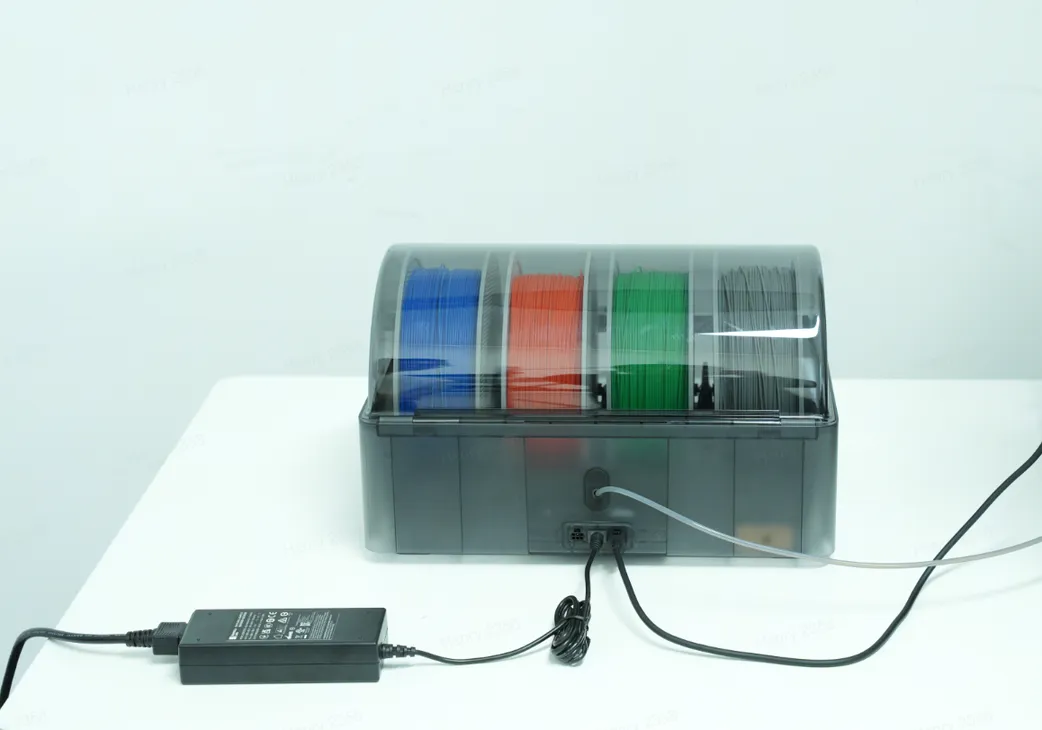

• Når en H2-serie-/P2S-printer er tilsluttet flere AMS 2 Pro-enheder, kan kun 1 enhed bruge printerens strømforsyning. De øvrige enheder skal forsynes uafhængigt via en dedikeret strømadapter (sælges separat).

• Ved brug af en AMS 2 Pro med en X1-/P1-/A1-serie-printer skal hver AMS 2 Pro forsynes via en strømadapter for at bruge tørrefunktionen.

Hvis printeren indlæser filament eller printer, mens den samtidig forsyner AMS 2 Pro til tørring, reduceres tørreeffekten automatisk for at prioritere printydelsen. En ekstern strømadapter anbefales for bedre tørreresultater.

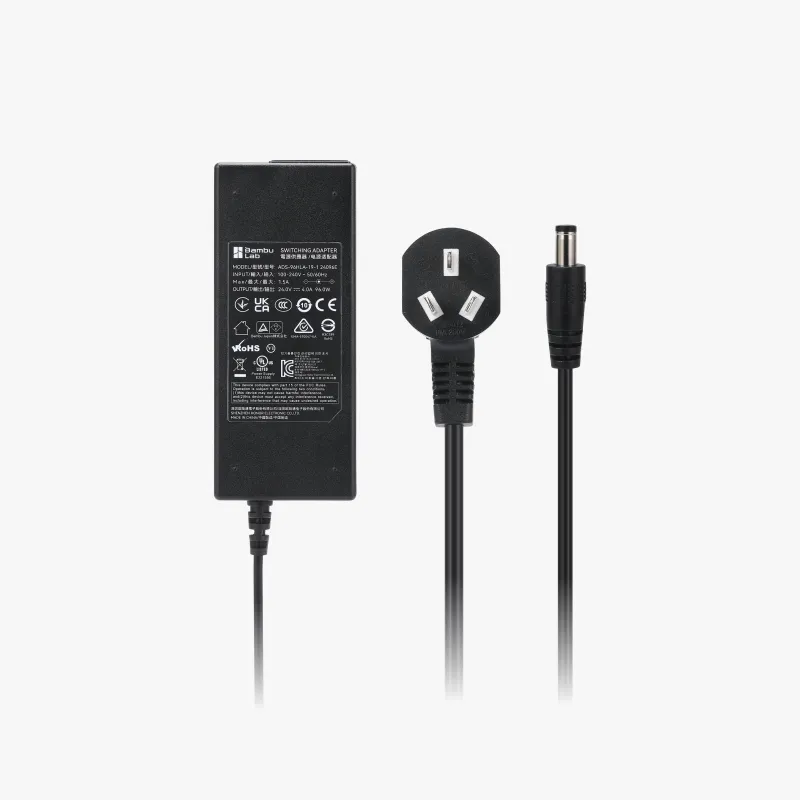

Bemærk: Switching Adapter til AMS 2 Pro er dimensioneret til 24V 4A. For sikker og korrekt drift skal du kun bruge officielt tilbehør. Brug af en tredjepartsadapter kan beskadige enheden og påvirke din garantidækning.

Strømkrav til tørring i AMS HT

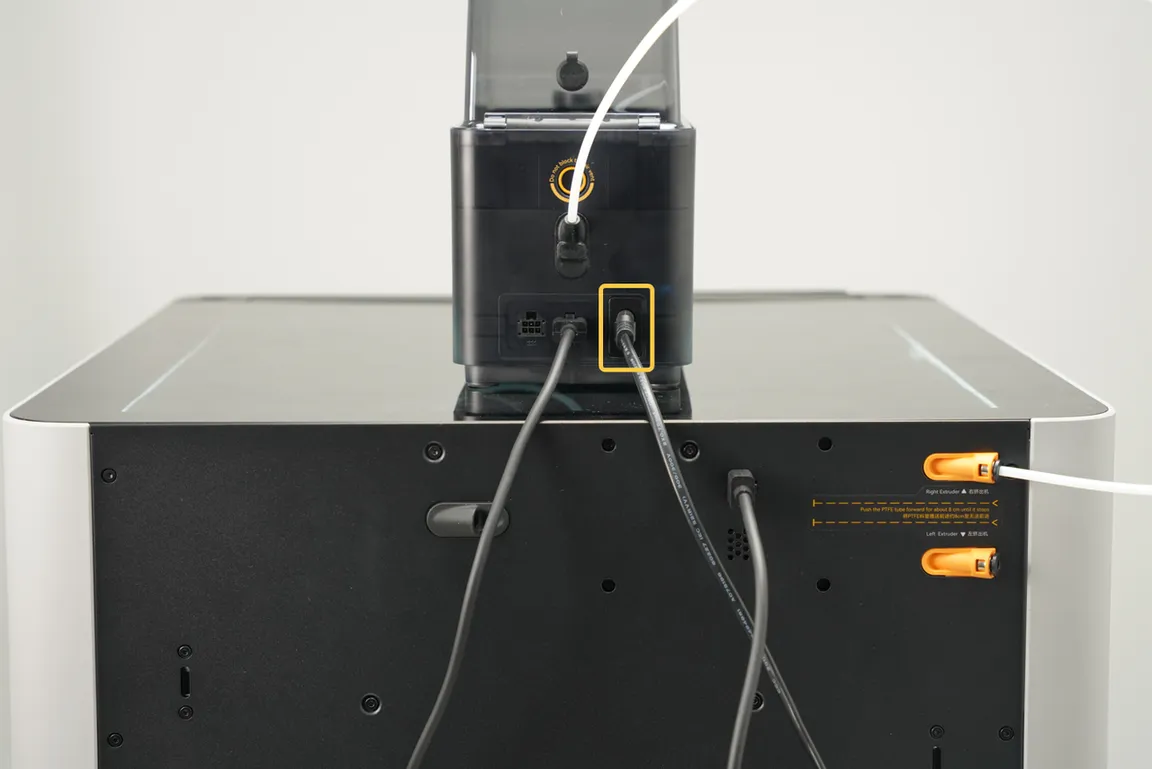

Uanset printermodel kræver hver AMS HT en ekstern strømforsyning for at kunne tørre. Den understøtter ikke at trække strøm fra printeren til tørring (strømkablet følger med - der kræves intet ekstra køb).

Kommunikationskrav til tørrefunktionen

For at bruge tørrefunktionen skal AMS 2 Pro/HT være tilsluttet printeren via et 6-benet kabel til kommunikation. Offline-tørretilstand understøttes ikke.

Bemærk: Brug altid det 6-benede kabel af ny version, der følger med AMS 2 Pro og AMS HT. Brug af et 6-benet kabel fra AMS (1. generation) kan give ustabil kommunikation mellem AMS og printer. AMS (1. generation) er kompatibel med det 6-benede kabel af ny version.
