AMS 2 Pro: introduktion til dele og tilslutning

Introduktion til de enkelte moduler

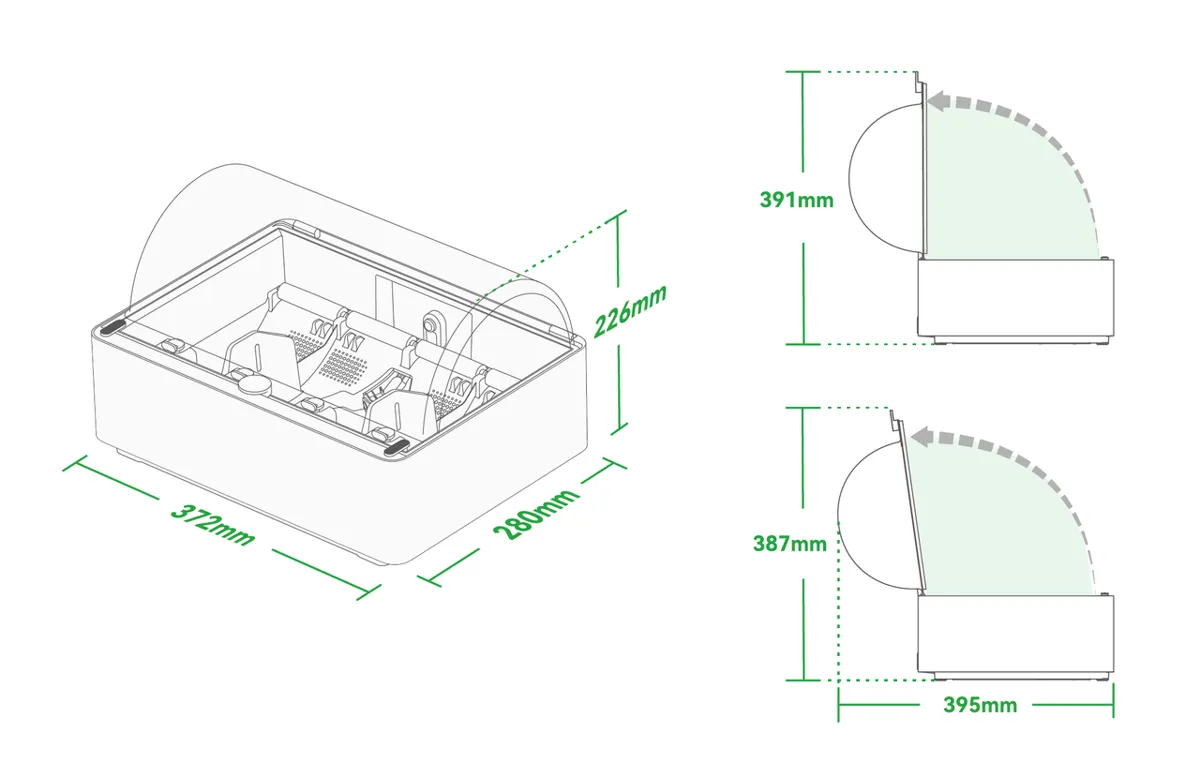

Udseende og 3D-måldiagram

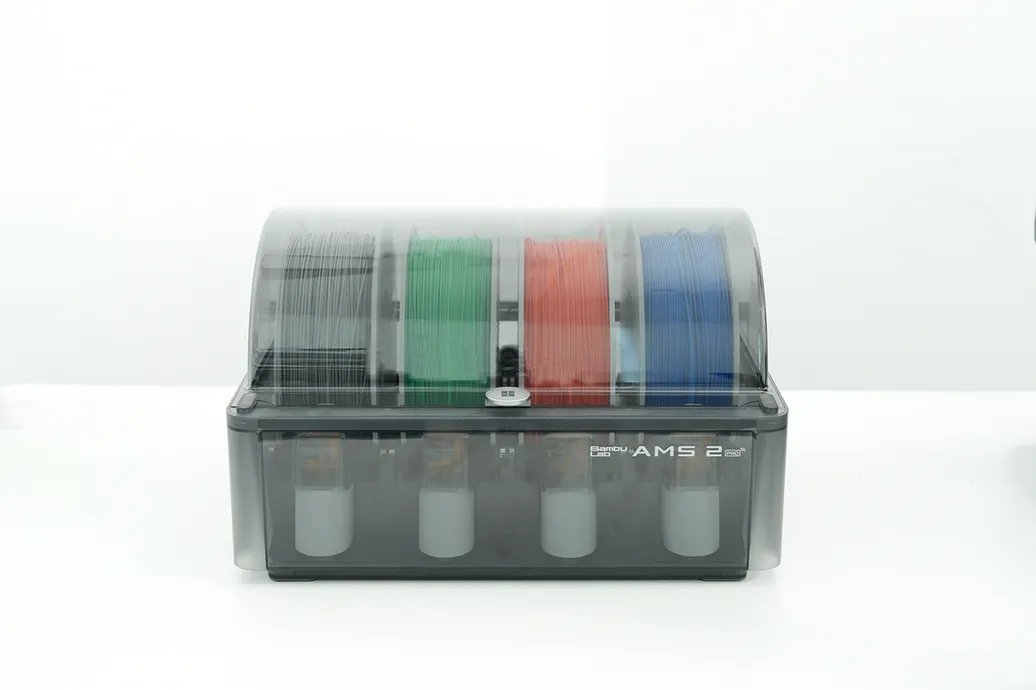

AMS 2 Pro's udseende	3D-måldiagram

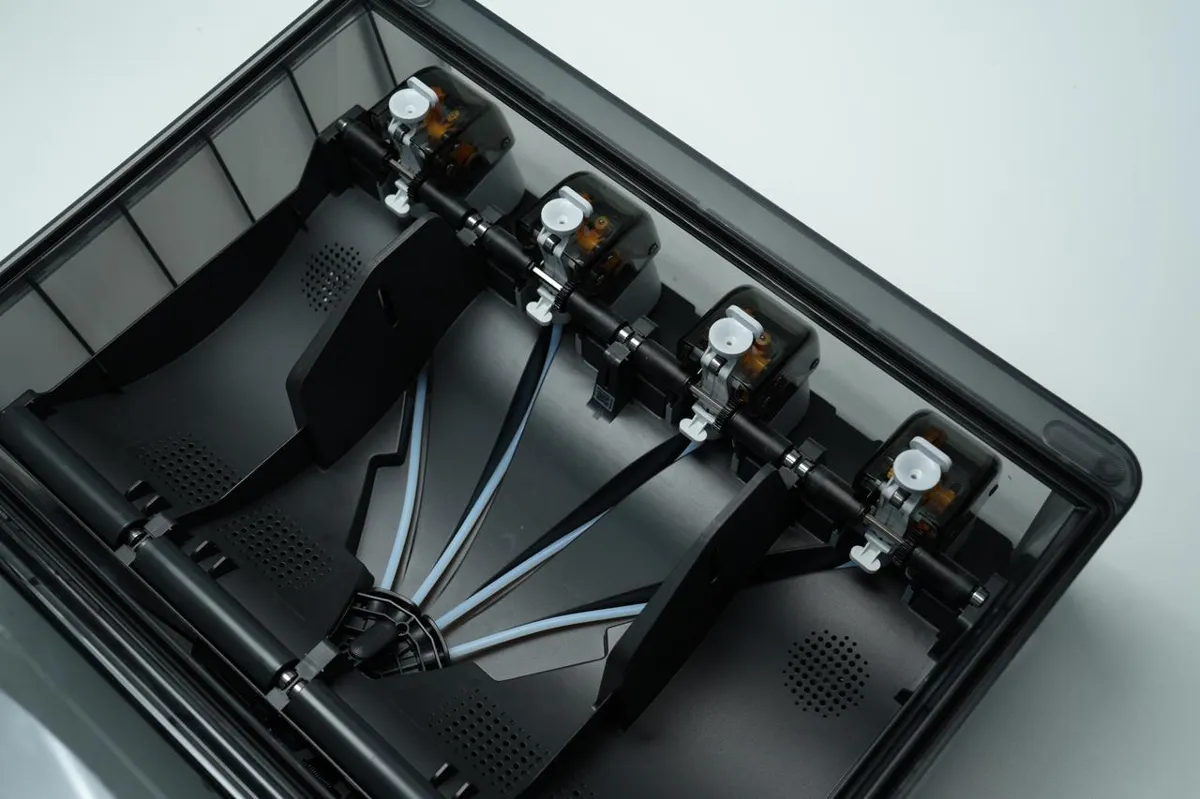

Filament-slots

AMS 2 Pro har fire filament-slots, hver med én feeder indeni. Den har en separat motor og gear til at skubbe filamentet fremad eller trække det tilbage på rullen, og en sensor til at registrere filamentet. Når filamentet sættes i, trækker feederen filamentet indad. Når det skal trækkes tilbage på rullen, drejer drivakslen rullen for at vinde det op igen. Keramisk forstærkede slidbøsninger er indbygget i hver feederindgang for bedre at beskytte indgangen mod slitage fra filamentet efter længere tids brug.

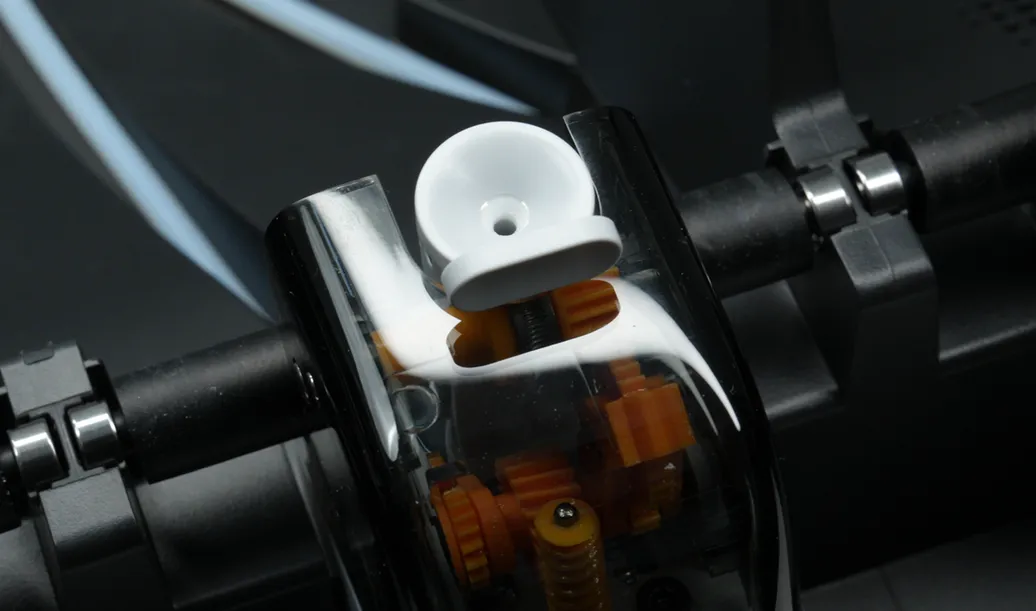

Filament-slots	Feederindgang

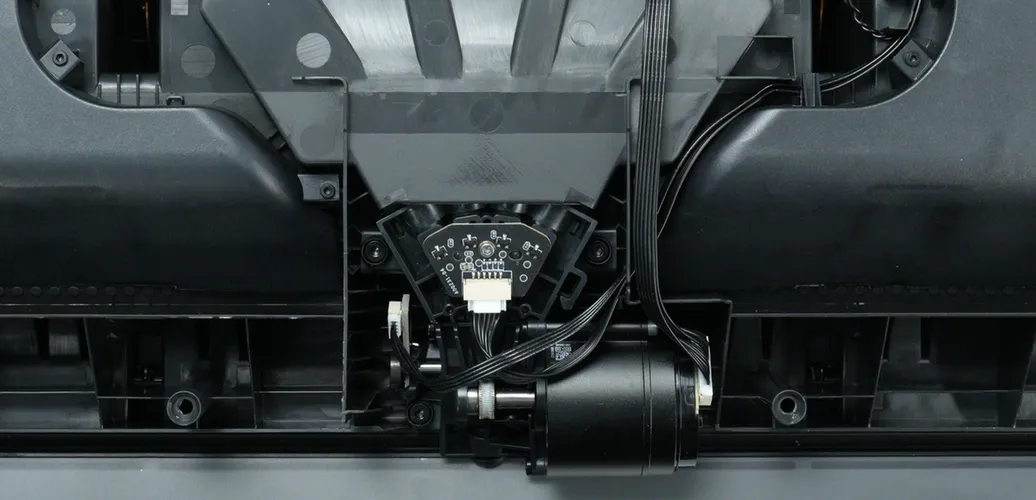

Intern hub

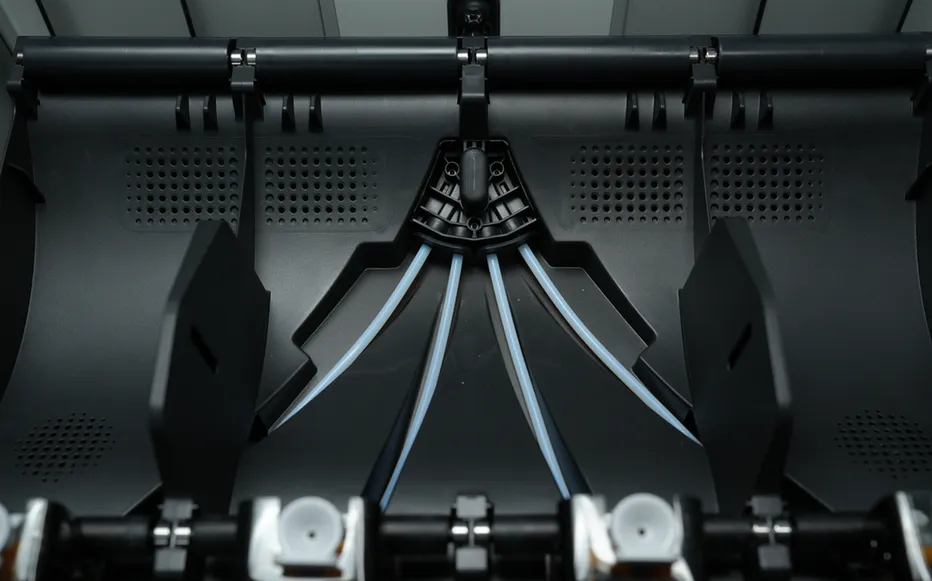

Den interne hub sidder bagest på AMS 2 Pro og består af fire Hall-sensorer, en magnetisk rotationsencoder og en børsteløs motor. Den samler de fire filament-slots i ét. Hall-sensoren registrerer, når filamentet når en bestemt position, og aktiverer den børsteløse motor for at give en drivkraft i andet trin til indføringen af filamentet.

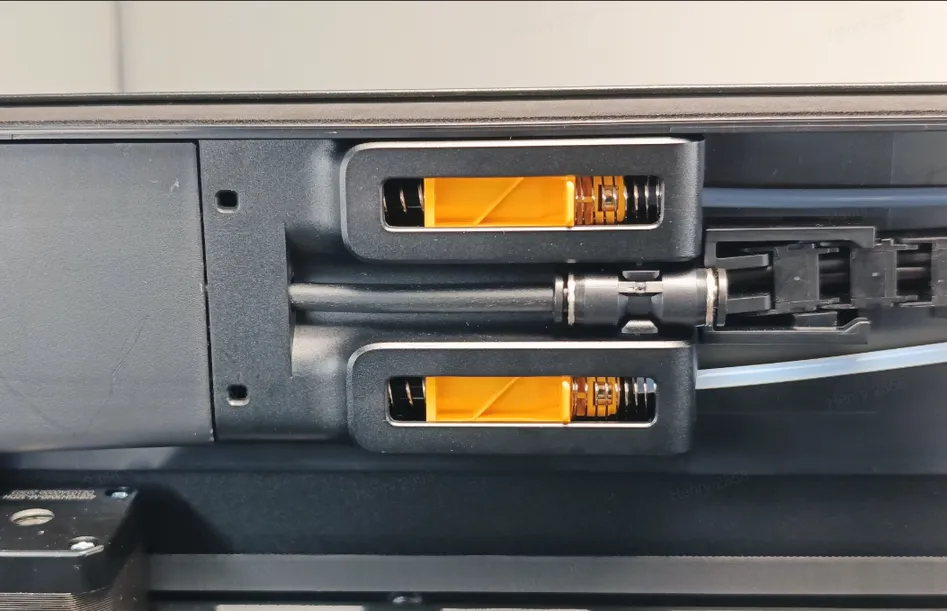

Buffer

AMS 2 Pro og printeren skal forbindes via en buffer, som består af en slæde, en fjeder og en Hall-sensor. Når AMS'et skubber filamentet ind i ekstruderen, bevæger slæden sig fremad på grund af filamentets tryk. Hall-sensoren registrerer slædens position, og bufferen sender signalet tilbage til AMS'et og printeren. Ved at styre AMS'ets indføringshastighed kan filamentets spænding holdes inden for et kontrolleret område, så ekstruderen kan arbejde jævnt og præcist.

H2D-printeren har en indbygget indførings-buffer, som også indeholder en filamentsensor indeni. Denne sensor kan registrere, om filamentet passerer gennem bufferen, eller om filamentet er knækket inde i bufferen. Derudover har bufferen ved print med en ekstern rulle også en funktion til registrering af sammenfiltring, som kan registrere, om den eksterne rulle har sammenfiltret filament.

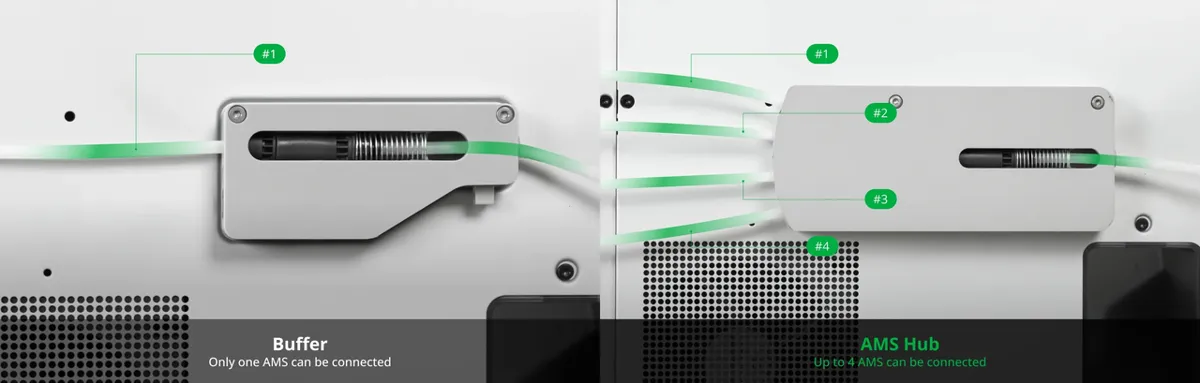

Hvis du skal forbinde AMS 2 Pro til en printer i X1- eller P1-serien, kræves der enten en filament-buffer eller filament-hub. Købes den som del af et P1- eller X1- og AMS-sæt, følger en filament-buffer med købet.

Hvis du skal forbinde AMS 2 Pro til en printer i A1-serien, skal du købe en AMS Hub til A1-serien separat. Brug ikke en filament-buffer eller anden AMS Hub, der ikke er designet til A1, til at forbinde, da det kan give fejlfunktion eller skade på bufferen eller hubben, og i så fald er de ikke dækket af garantien.

Fugtbeskyttelsessystem

Fugtsensor

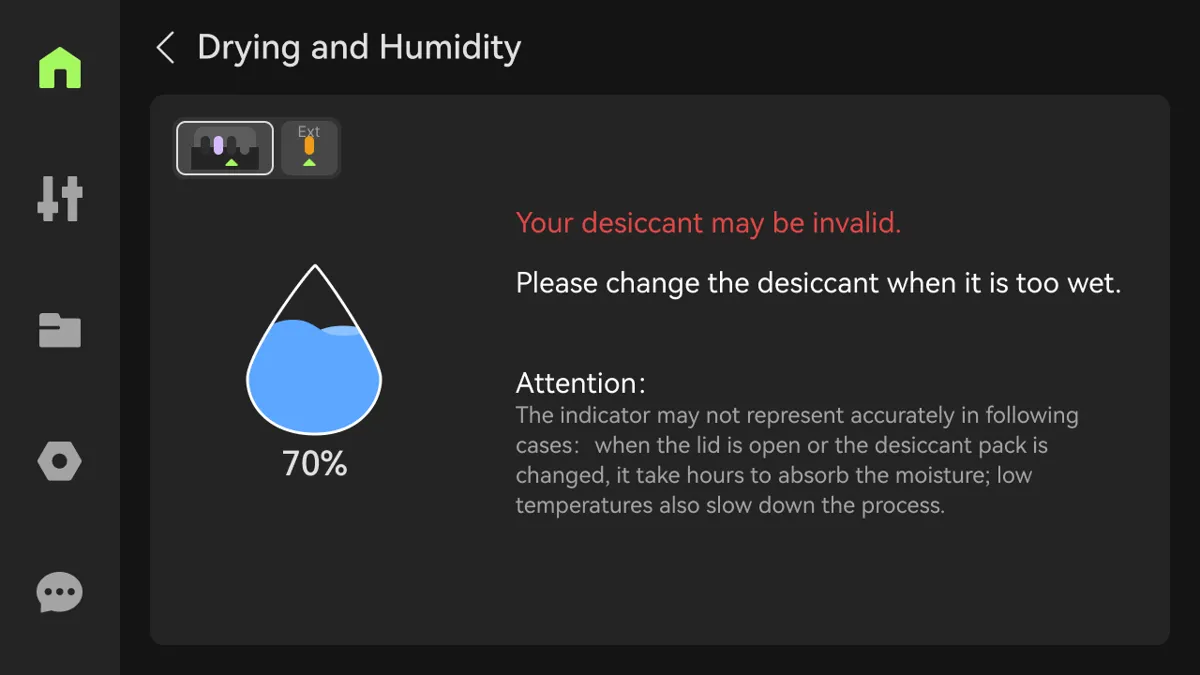

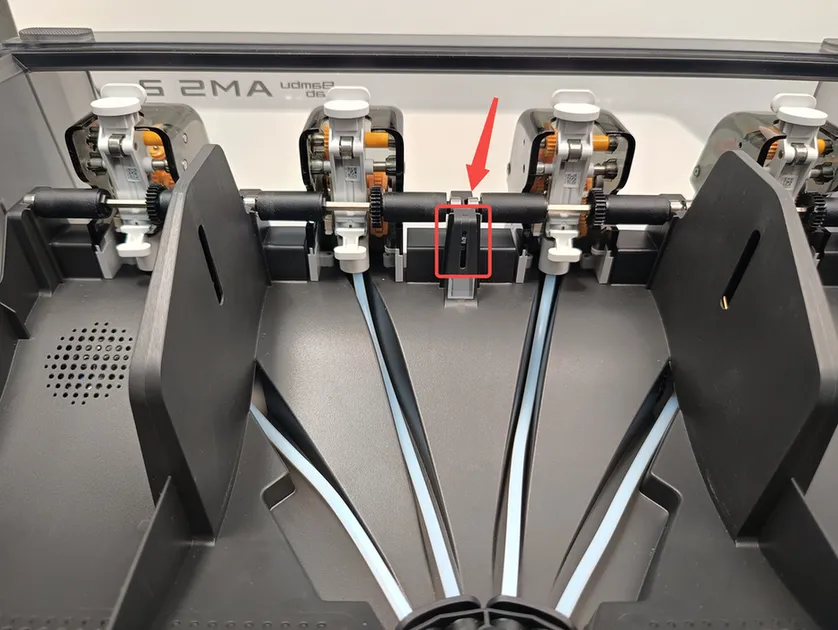

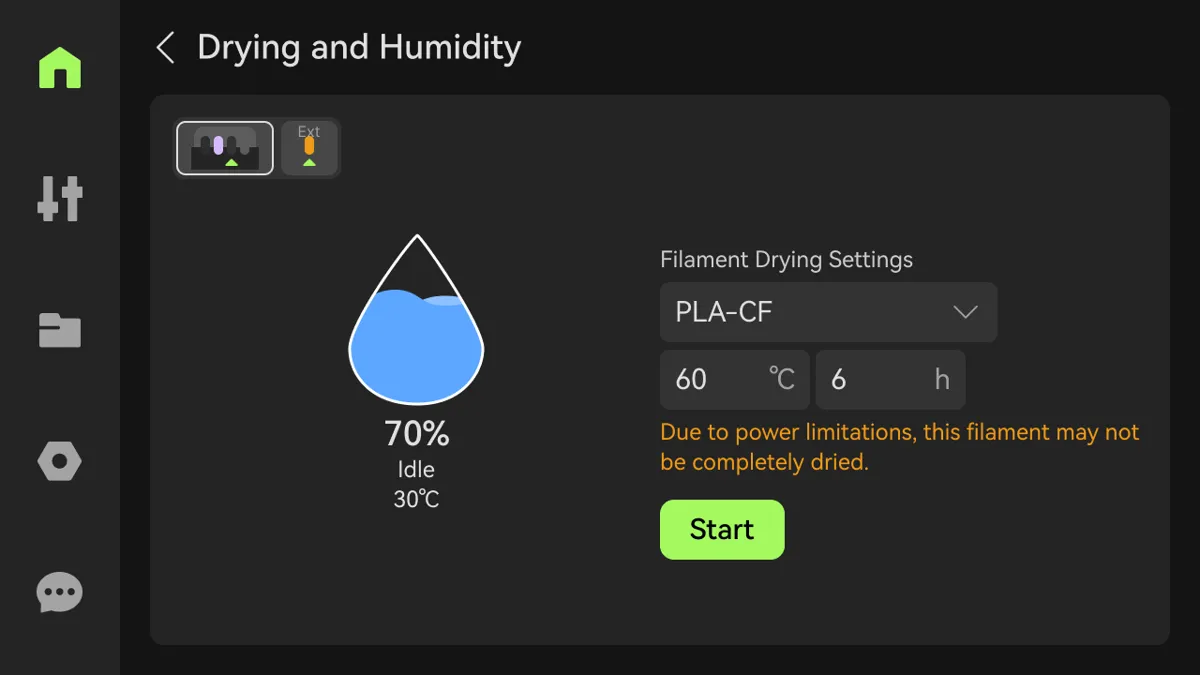

AMS 2 Pro er udstyret med en fugtsensor foran, som registrerer fugtighed og temperatur i AMS-kabinen. Du kan tjekke AMS 2 Pro's aktuelle fugtighedsstatus på printerens display, i Bambu Studio eller i Bambu Handy.

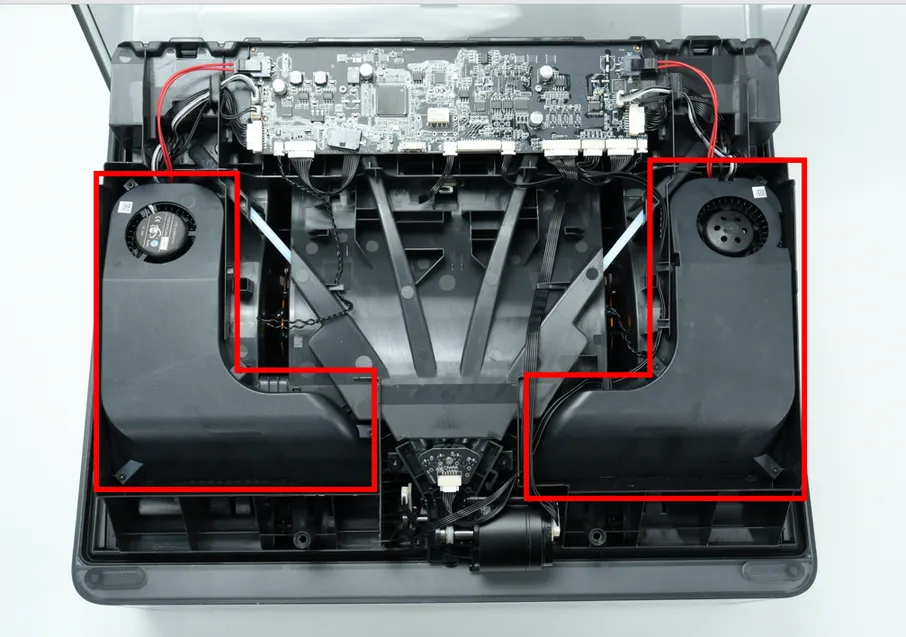

Tørremodul

AMS 2 Pro har to tørremoduler, som består af varmelegemer, ventilatorer og temperatursensorer, med en maksimal tørretemperatur på 65 ℃.

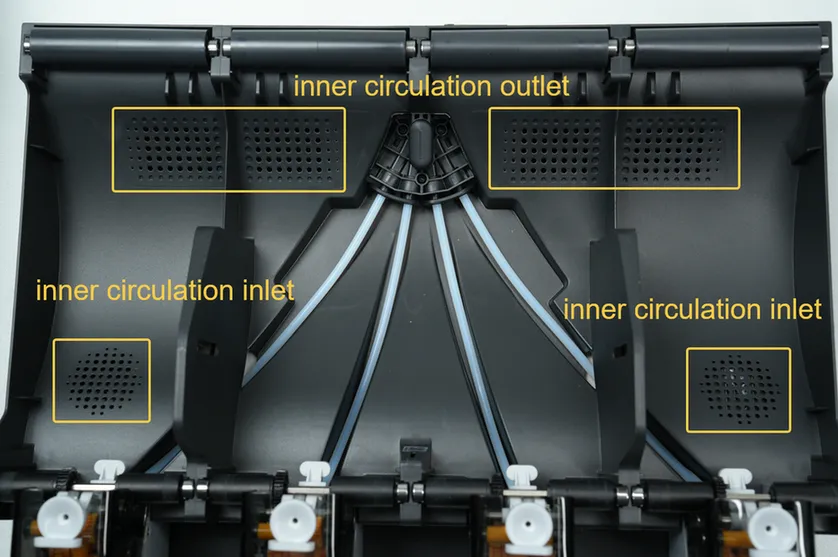

Internt cirkulationssystem

Tørremodulet sidder under AMS-hovedrammen. Under tørring blæses den varme luft ud af de indre cirkulationsudløb (nær den interne hub), og efter opvarmning af filamentet suges luften ind i varmemodulet fra de to forreste indre cirkulationsindløb og opvarmes derefter igen, så der dannes et internt cirkulationssystem.

Ventilationsåbninger

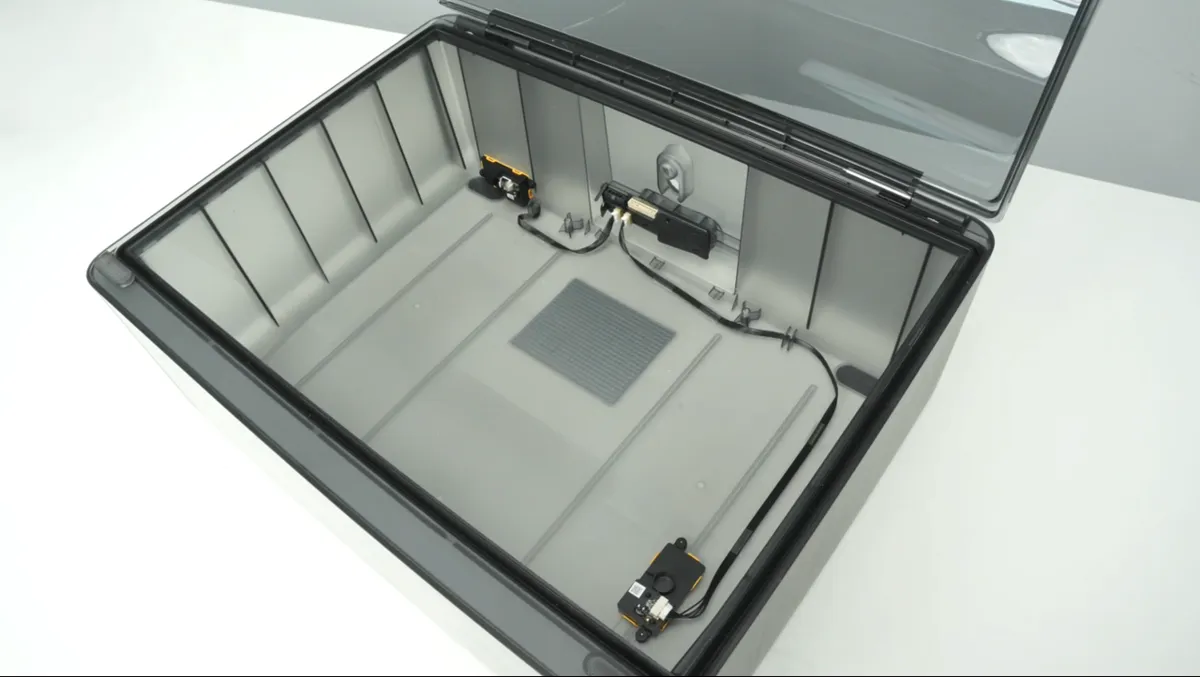

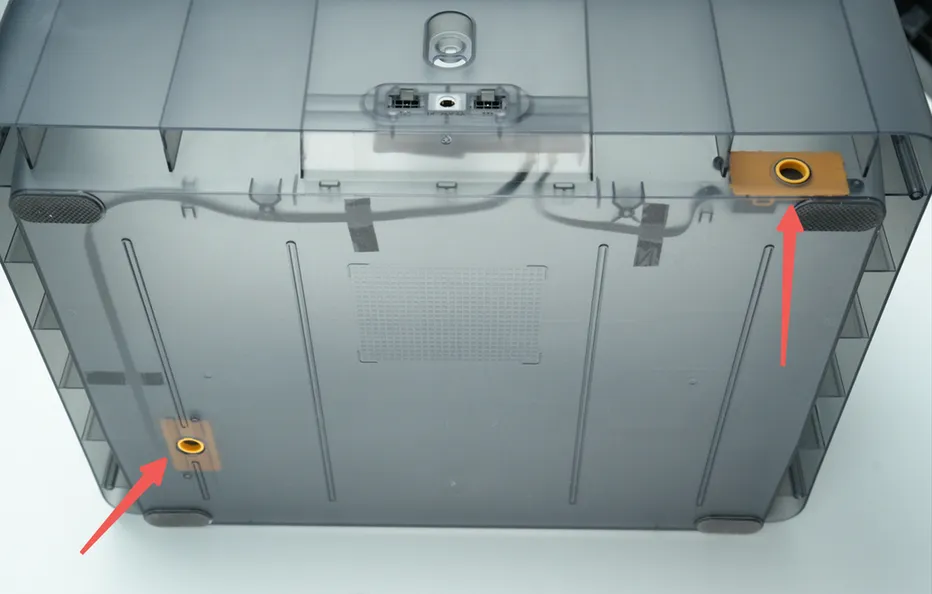

AMS 2 Pro er udstyret med to aktivt styrede ventilationsåbninger: den nederste åbning er indtag, og den bageste åbning er udblæsning.

Under tørring driver AMS 2 Pro fugt ud gennem ekstern cirkulation. Sørg for, at åbningerne ikke er blokerede, for at opnå den bedste tørring.

Tørremiddel og forseglende gummiring

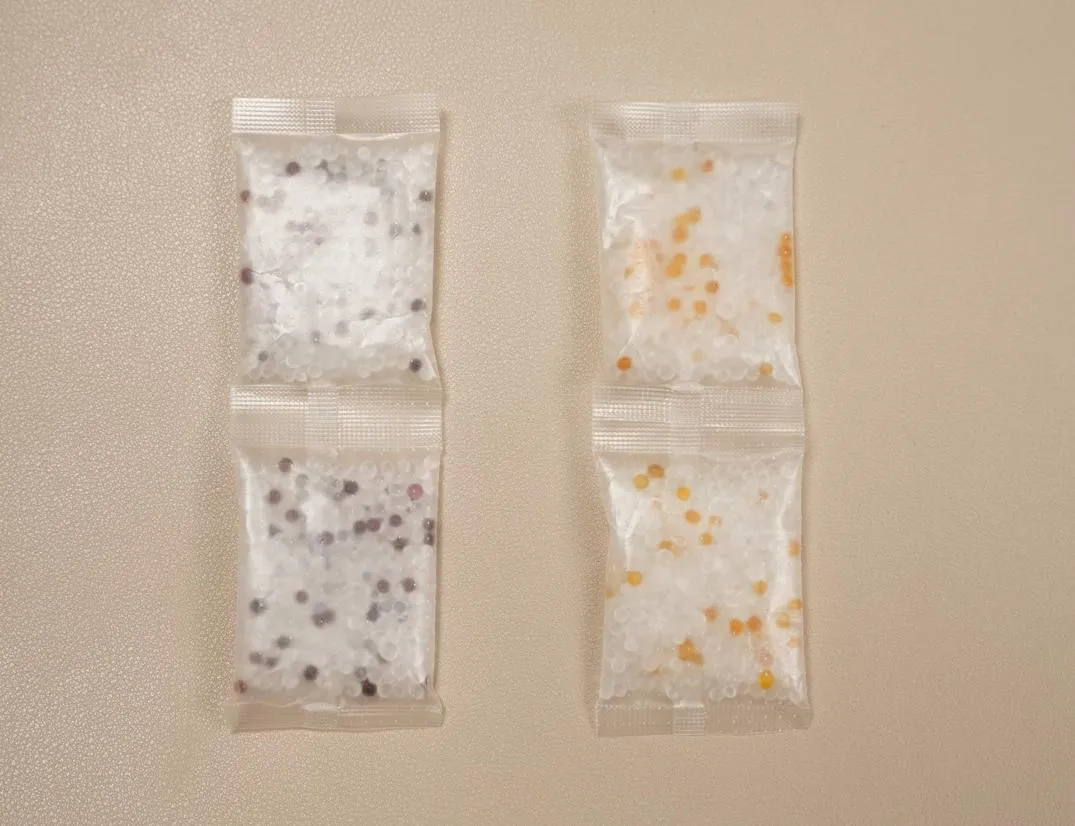

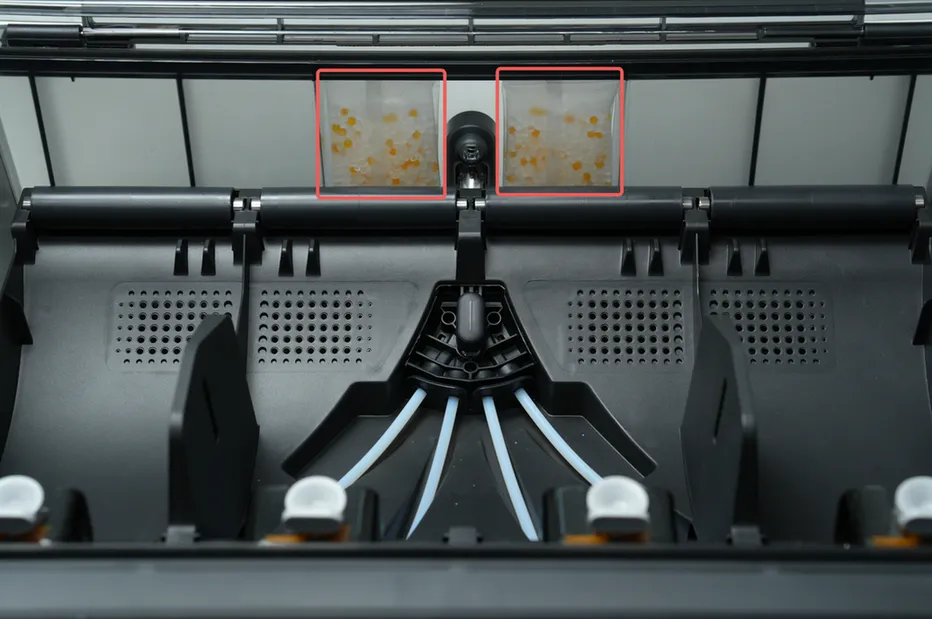

AMS 2 Pro leveres fra fabrikken med et farveskiftende silikone-tørremiddel, som opsuger fugt og holder luften inde i AMS'et tør. Når tørremidlet har opsuget tilstrækkelig fugt, skifter de gule partikler indeni til lilla. Når tørremidlet bliver lilla, skal det udskiftes med et nyt tørremiddel, eller det fugtmættede tørremiddel skal tørres og genbruges.

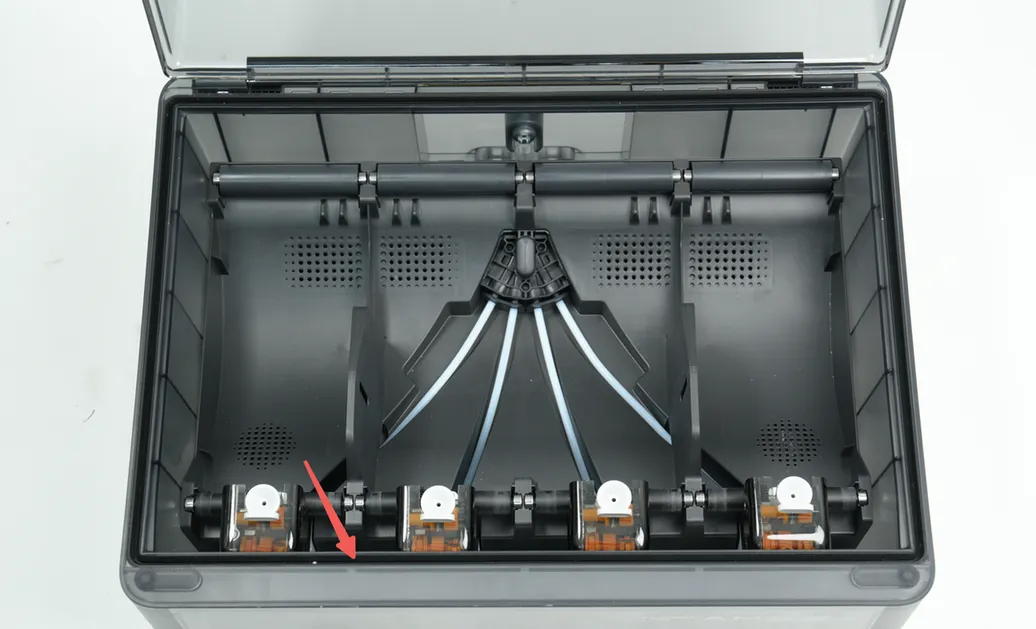

Den forseglende gummiring mellem topdækslet og yderskallen holder AMS'et forseglet og forhindrer, at fugt udefra trænger ind og får filamentet til at opsuge fugt.

Når luftfugtigheden overstiger AMS'ets forudindstillede standard, registrerer fugtsensoren det og advarer brugeren.

Tørremidlets status	Forseglende gummi	Tørremiddel

Bemærk: Tørremidlet skal tages ud af den forseglede, gennemsigtige plastikpose, før det placeres i AMS 2 Pro.

Skifteadapter

Forbind printeren i H2-serien til en enkelt AMS 2 Pro med et 6-bens-kabel for at bruge AMS 2 Pro's tørrefunktion. Hvis du skal tørre filamenterne i mere end én AMS 2 Pro samtidig, skal du bruge Bambu Labs officielle skifteadapter til at forsyne de øvrige AMS 2 Pro med strøm.

Advarsel! Sørg for at bruge det nye 6-bens-kabel, der følger med AMS 2 Pro og AMS HT. Brug af 6-bens-kablet fra den forrige generation af AMS kan give ustabil kommunikation mellem AMS'et og printeren, mens den forrige generation af AMS er kompatibel med det nye 6-bens-kabel.

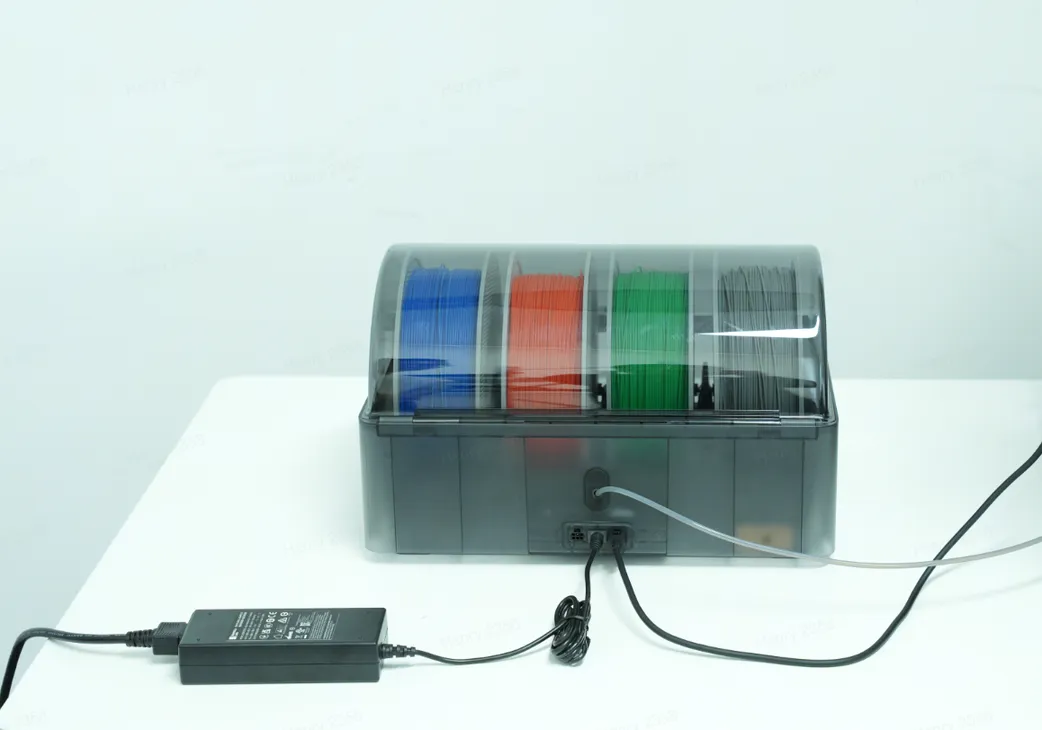

Hvis printeren i X1- eller P1-serien bruges med AMS 2 Pro og benytter AMS 2 Pro's tørrefunktion, kræver hver AMS 2 Pro en officiel Bambu Lab-skifteadapter til strømforsyning. Brugen af skifteadapteren er vist på figuren nedenfor:

Bemærk: Skifteadapteren til AMS 2 Pro er klassificeret til 24V 4A. For at sikre sikker og korrekt drift skal du kun bruge officielt tilbehør. Brug af en tredjepartsadapter kan beskadige enheden og påvirke din garantidækning.

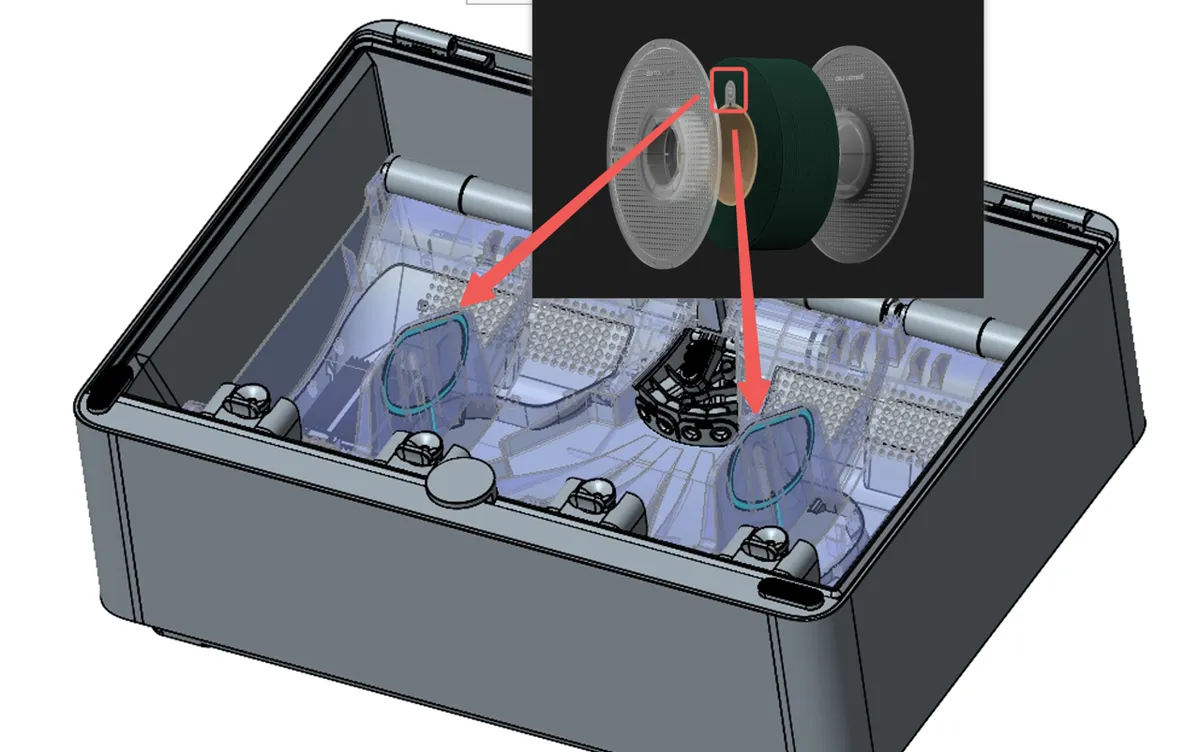

RFID-system

AMS 2 Pro har to RFID-spoler, som kan genkende RFID-tags på det officielle Bambu Lab-filament og aktivere funktioner som estimering af resterende filament og automatisk filament-backup.

PTFE-adapter

En PTFE-slange kan forbinde 4 indføringsslanger til printeren samtidig. Ved forbindelse af flere AMS 2 Pro til printere i H2-serien kræves PTFE-adapteren.

Tilslut og konfigurer AMS 2 Pro

Metoder til at forbinde flere AMS-enheder til printere i X1-/P1-serien/P2S

Bambu Lab-printere understøtter forbindelse af mere end én AMS-enhed.
Det giver dig mulighed for at opbevare og indføre et bredere udvalg af filamenter uden manuel udskiftning.

Til printere i X1-/P1-serien er der to primære tilslutningsmetoder: brug af AMS Hub (anbefales) eller brug af en PTFE-slangeadapter.

• Metode 1 - Brug af AMS Hub (anbefales)

AMS Hub er designet til stabile og effektive forbindelser med flere AMS'er. Den sikrer jævnt filamentskift og minimerer indføringsfejl.

For en komplet gennemgang, se: Forbind AMS Hub og flere AMS-enheder

• Metode 2 - Brug af PTFE-slangeadapter

Du kan også forbinde flere AMS-enheder via en PTFE-slangeadapter: Bambu 4-i-1 PTFE-adapter. For detaljeret tilslutningsmetode, se trinnene nedenfor.
.

Nødvendigt værktøj og dele

• 1 × Bambu Lab-printer
• 2 eller flere AMS 2 Pro- eller AMS-enheder
• Flere PTFE-slanger (kan afkortes efter behov)
• PTFE-slangeadapter
• P2S filament-buffer (gælder P2S-printeren)


Installationsvejledning

Trin 1 - Forberedelse

1. Sluk alle AMS-enheder, og stop printeren.
2. Bekræft, at filament-bufferen er sikkert monteret på printeren. For installationsvejledning til P2S filament-buffer, se udskiftningsvejledning til filament-buffer for P2S.
3. Saml alle PTFE-slanger, og klip dem til de nødvendige længder.

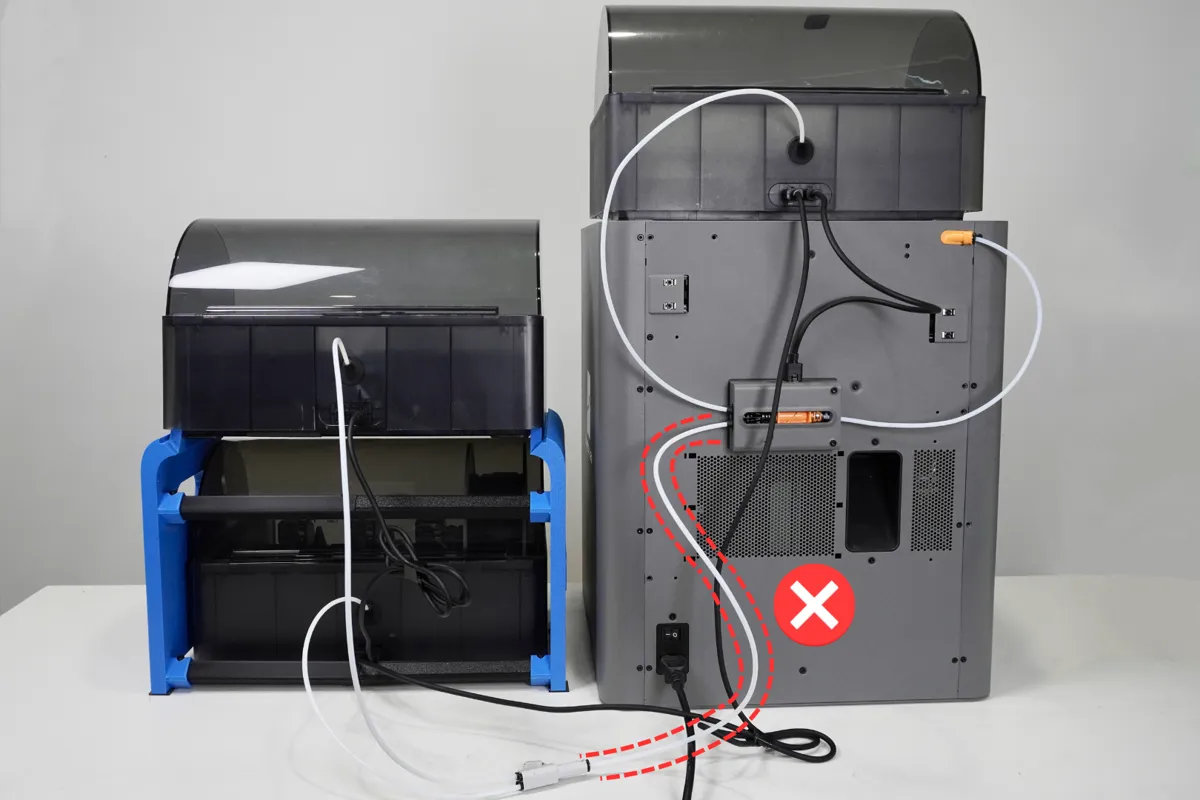

   • Klip på forhånd en 10 cm PTFE-slange til at forbinde adapteren til bufferen.

Trin 2 - Tilslut PTFE-slanger til AMS-enhederne

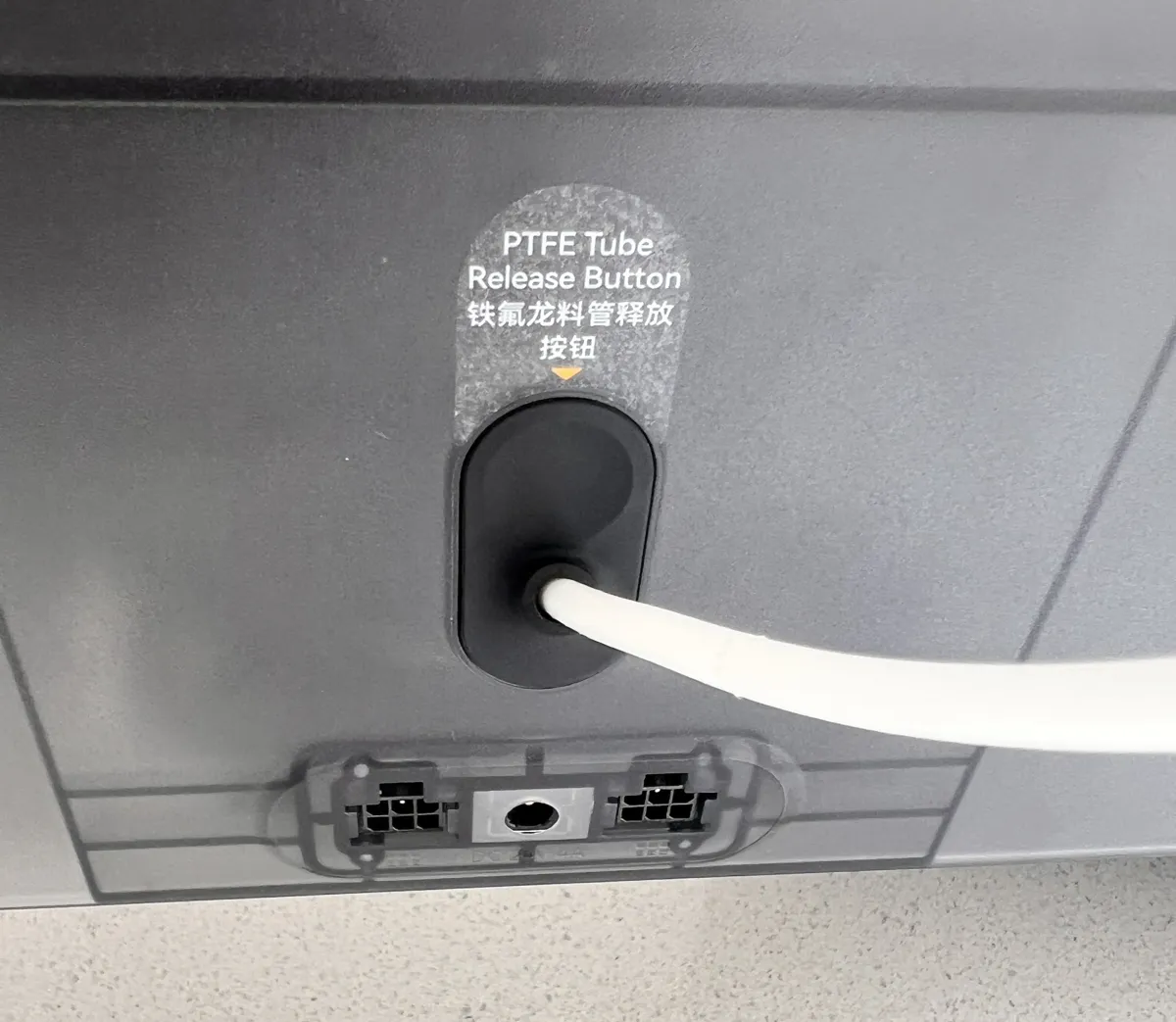

Sæt PTFE-slanger ind i de bageste push-fit-forbindelser på hver AMS-enhed.
Skub, indtil du mærker modstand, og tjek derefter, at de sidder godt fast.

Trin 3 - Monter PTFE-slangeadapteren

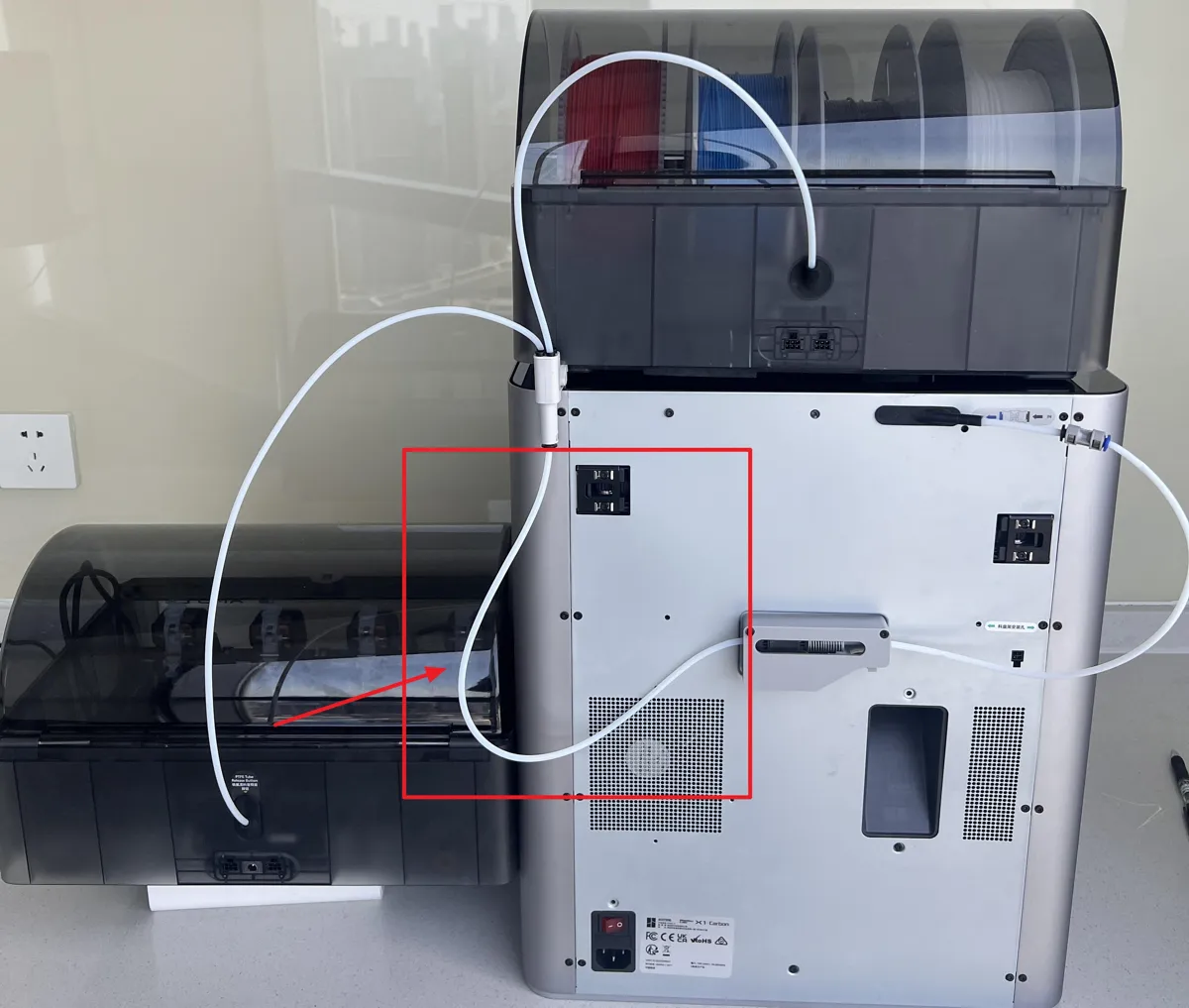

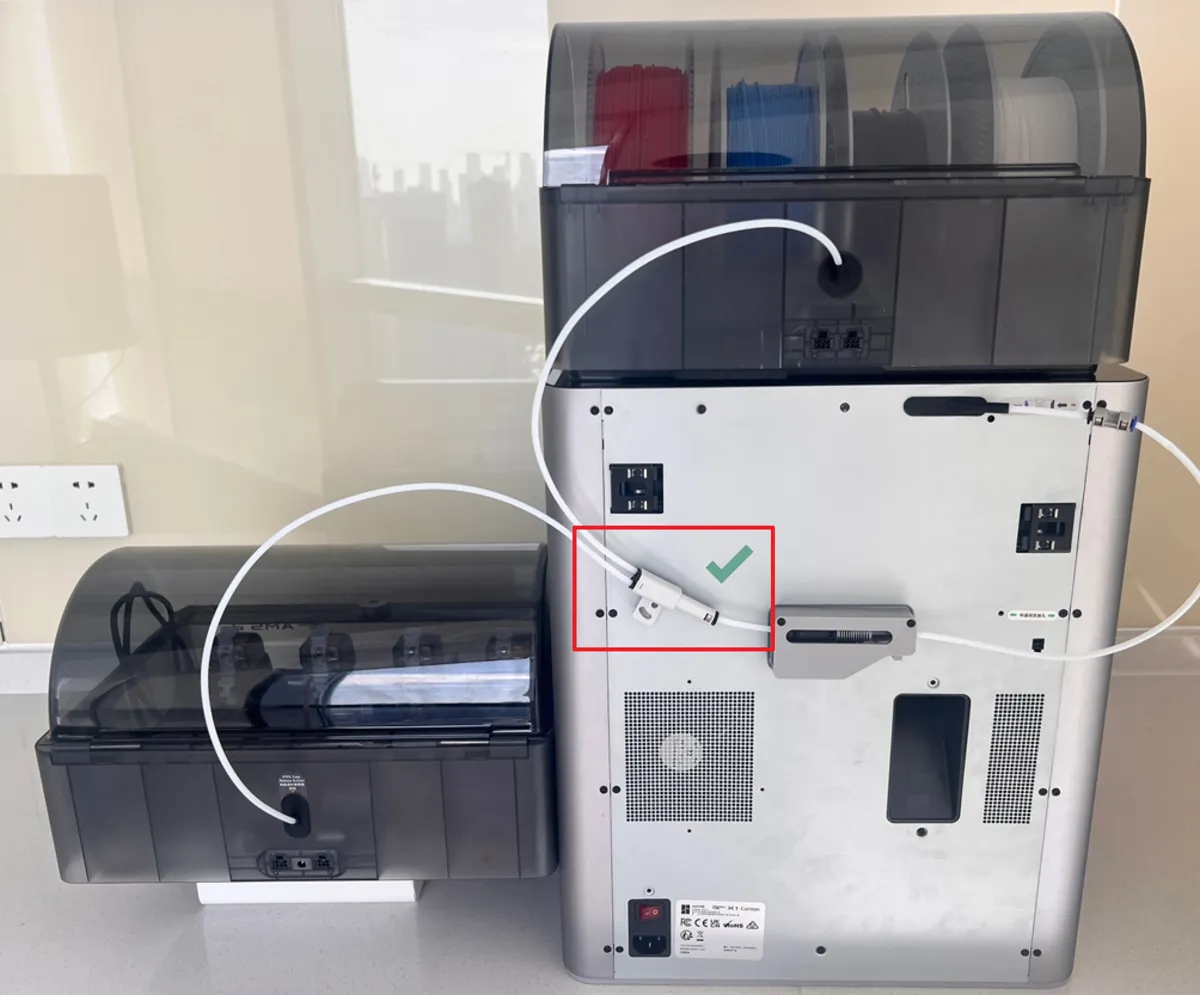

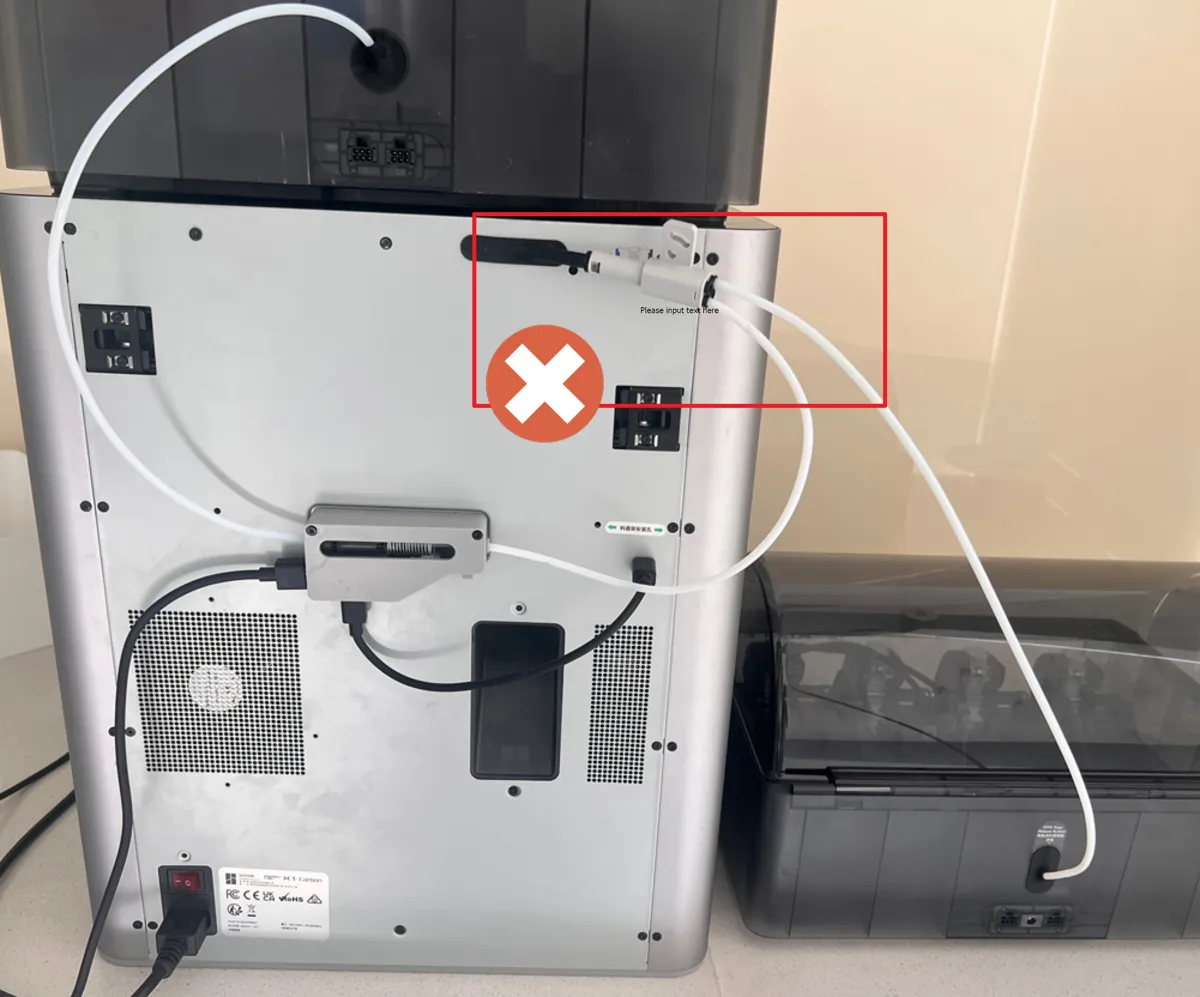

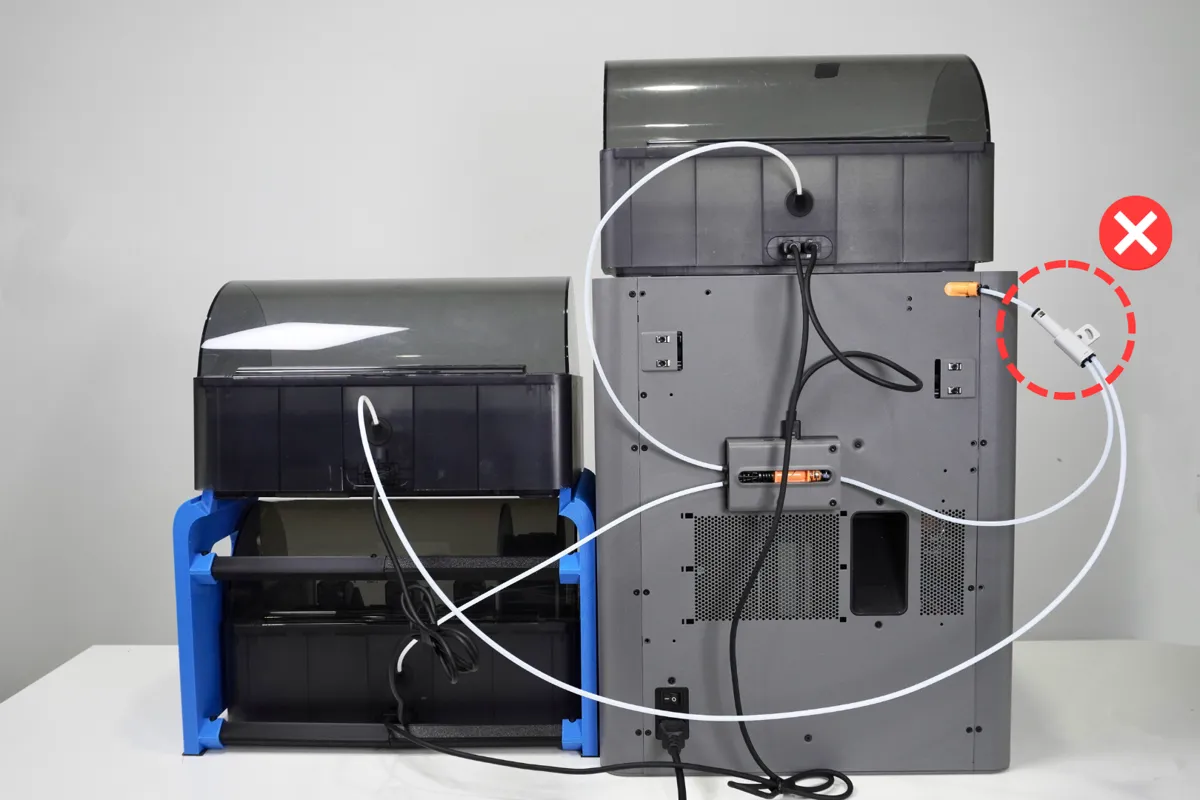

1. Placér adapteren på venstre side af filament-bufferen.

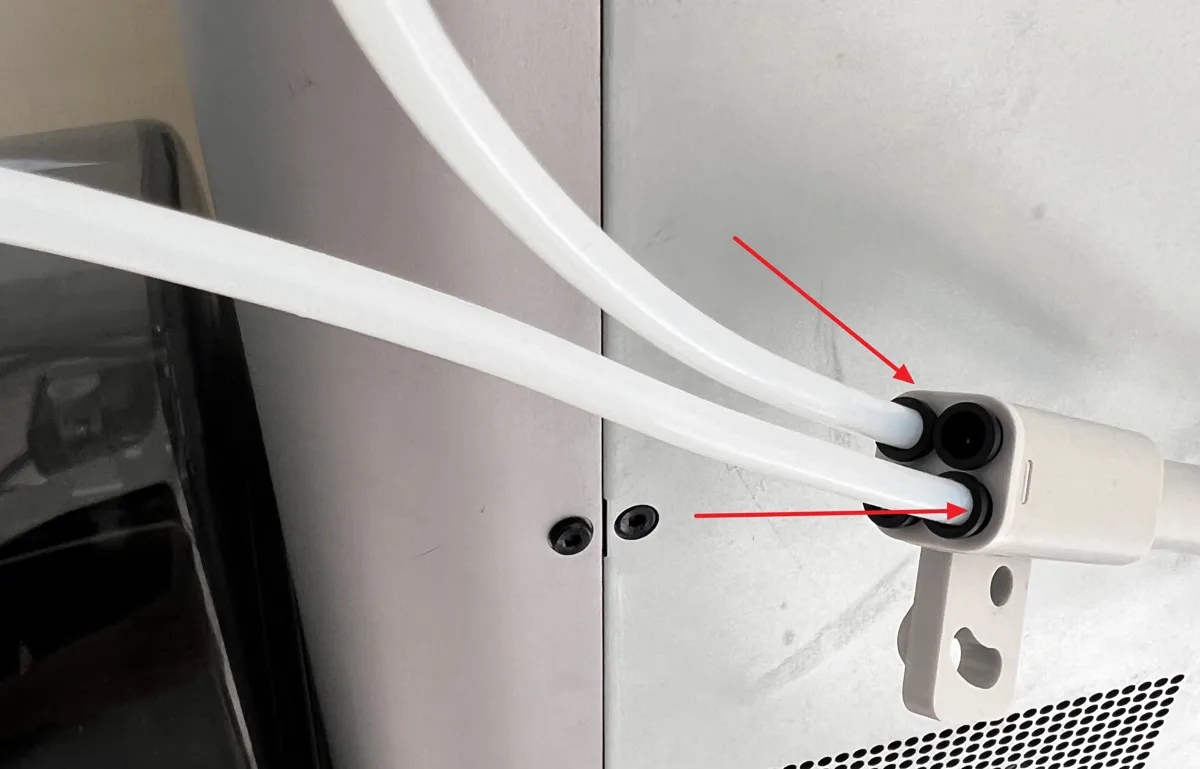

2. Sæt PTFE-slangen fra hver AMS-enhed ind i adapterens indgangsporte.
3. Skub godt, indtil forbindelsen sidder tæt og ikke vakler.

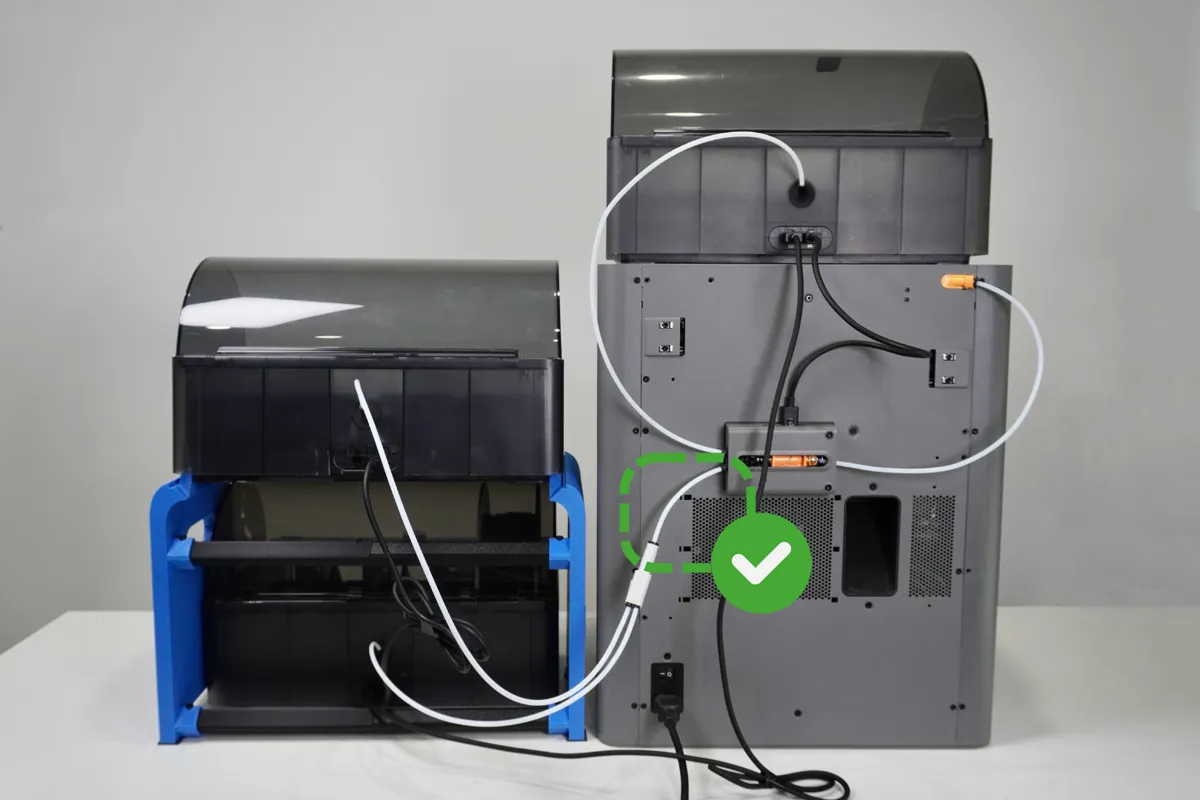

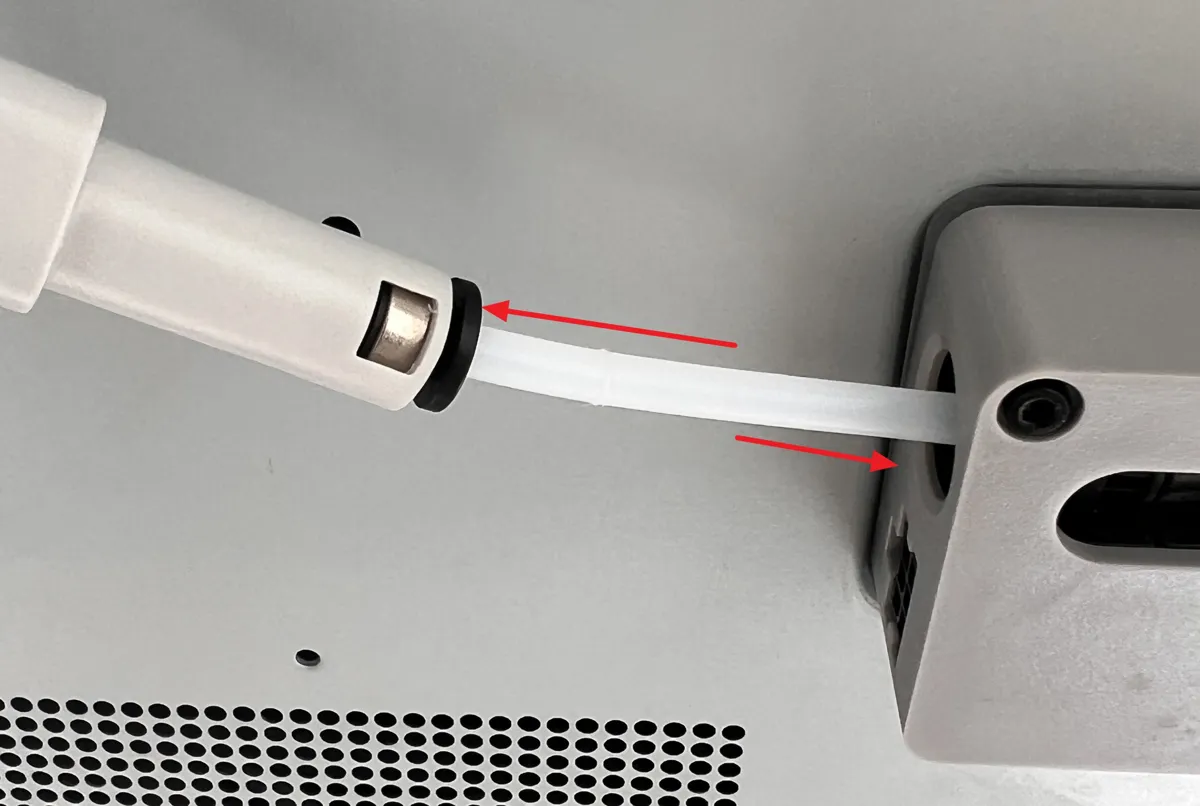

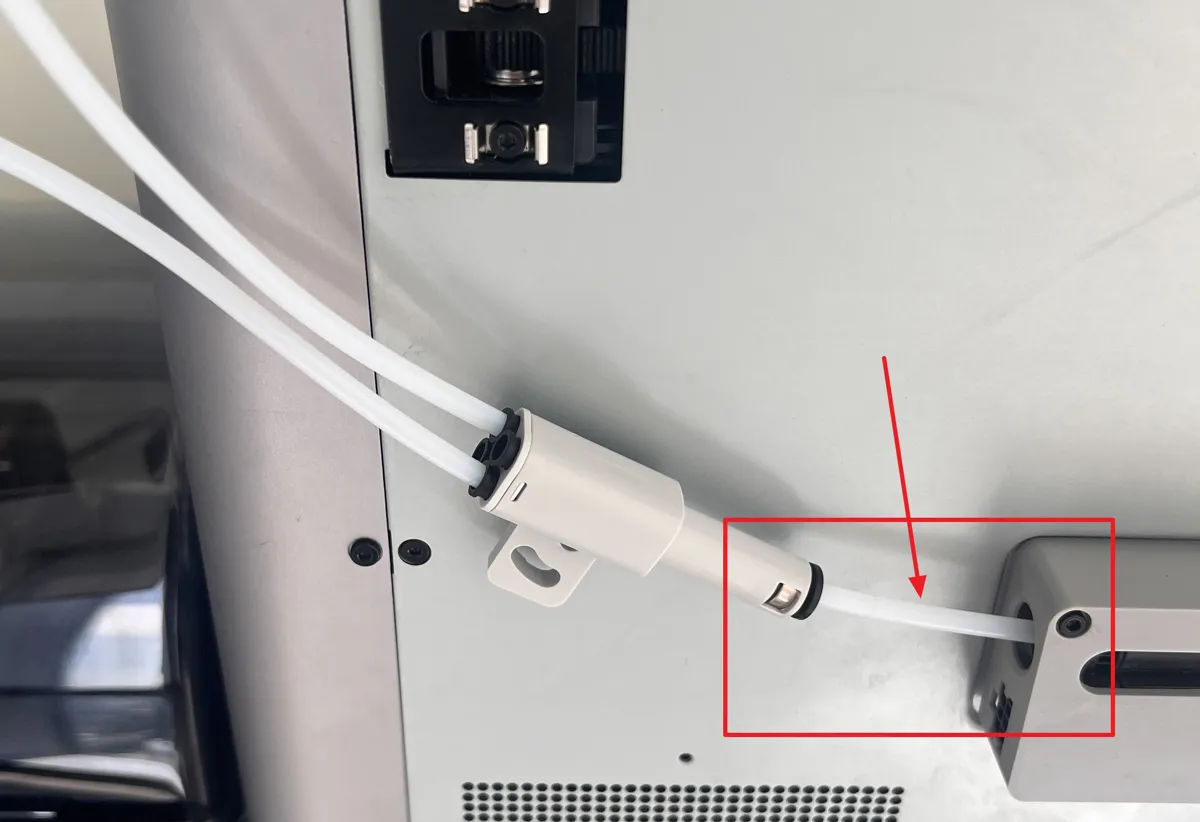

5. Tag den på forhånd afklippede 10 cm PTFE-slange.
6. Sæt den ene ende ind i udgangsporten på PTFE-slangeadapteren.
7. Sæt den anden ende ind i indgangsporten i venstre side af filament-bufferen.

Trin 4 - Tilslut printeren

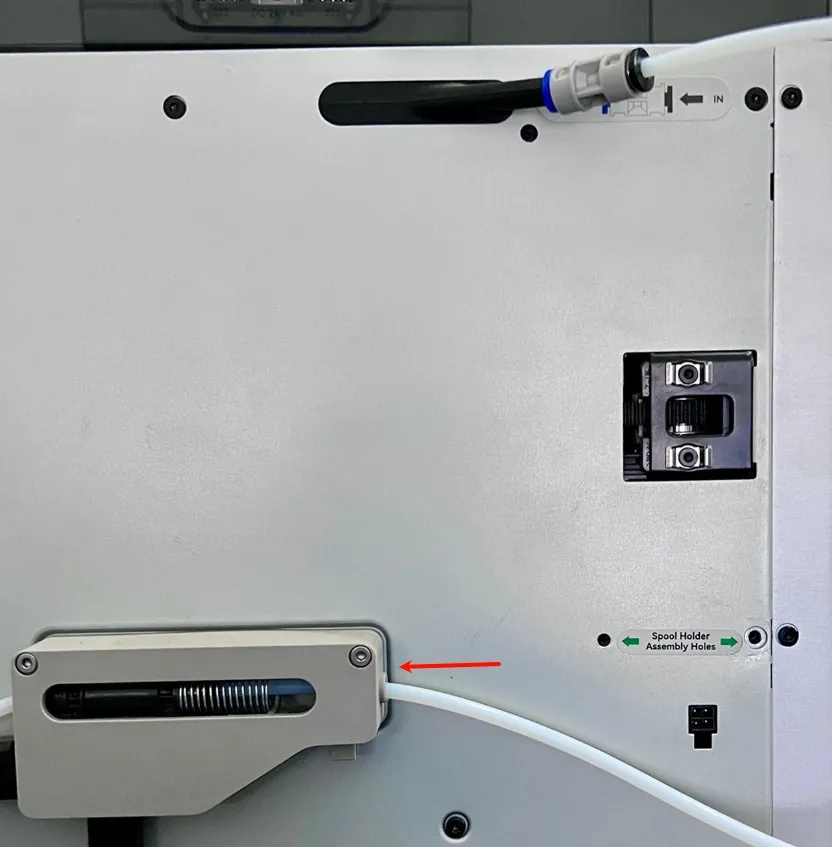

Sæt printerens originale PTFE-slange ind i udgangsporten på filament-bufferen.

Trin 5 - Afsluttende tjek

• Træk forsigtigt i hver PTFE-forbindelse for at bekræfte, at den er låst på plads.
• Tænd AMS-enhederne og printeren.
• Indfør filament fra hvert AMS-slot for at bekræfte jævn indføring.
• Kør et lille testprint for at verificere korrekt skift mellem filamenter.

Tips til den bedste ydeevne

• Undgå skarpe bøjninger på PTFE-slangerne - hold kurverne bløde.
• Opbevar AMS-enhederne i samme niveau som printeren for at reducere tyngdekraftsrelateret spænding.
• Tjek jævnligt slangeenderne for slitage, og afkort dem om nødvendigt.
