Introduktion til AMS 2 Pro-arbejdsgang

AMS-opsætning

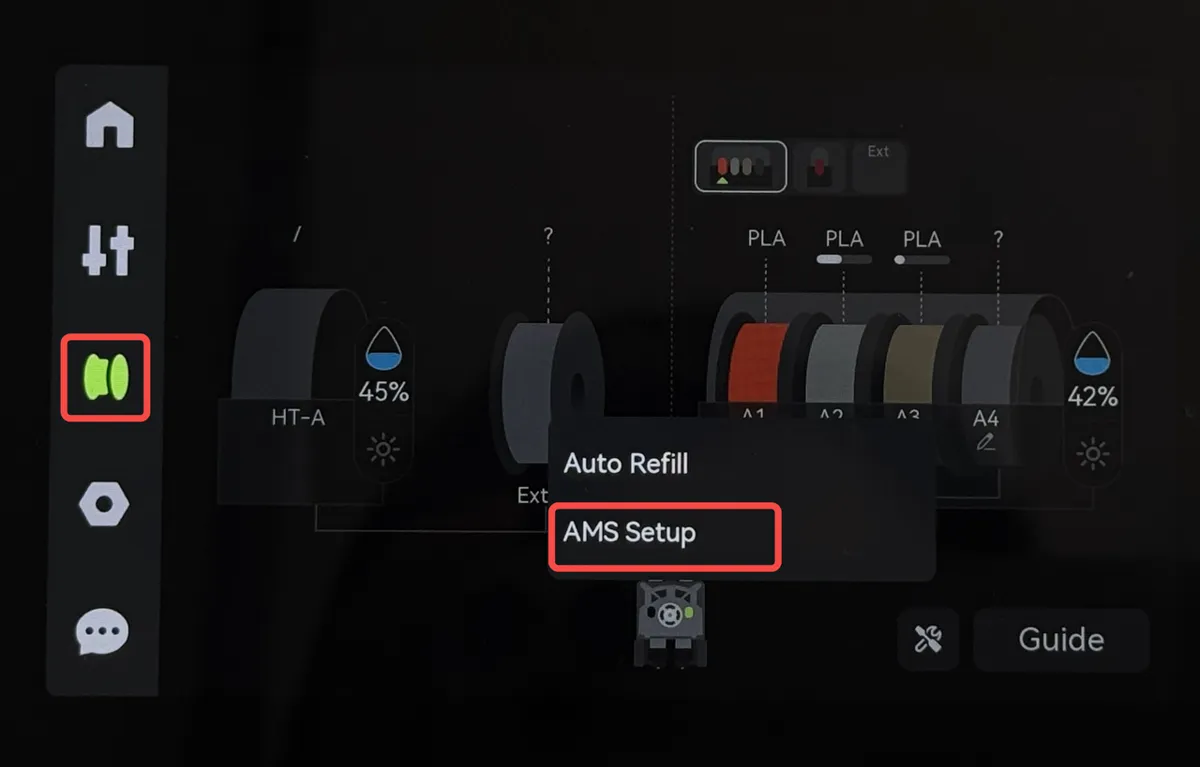

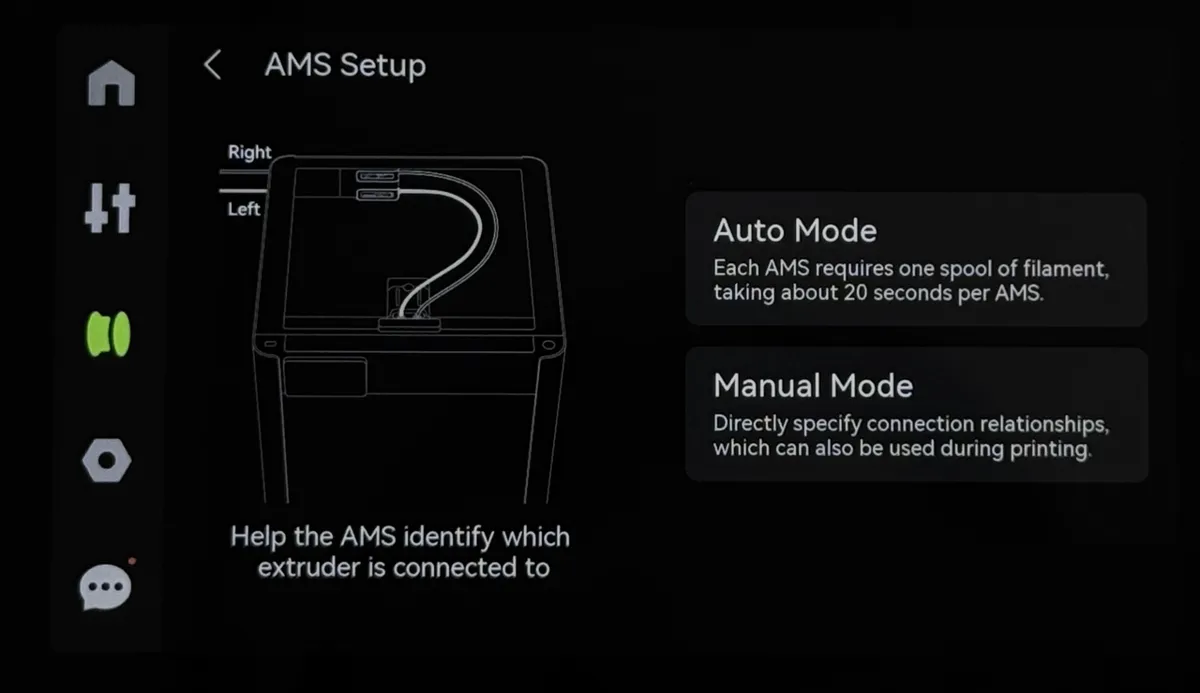

Når du forbinder AMS 2 Pro til en H2D-printer for første gang, skal du udføre en initialisering. Fordi H2D er udstyret med dobbelte ekstrudere, har dette trin til formål at registrere, hvilken side af ekstruderen AMS er forbundet til. På siden "Filament" - "AMS-opsætning" vælger du "Auto-tilstand" eller "Manuel tilstand" for at starte AMS-opsætningen.

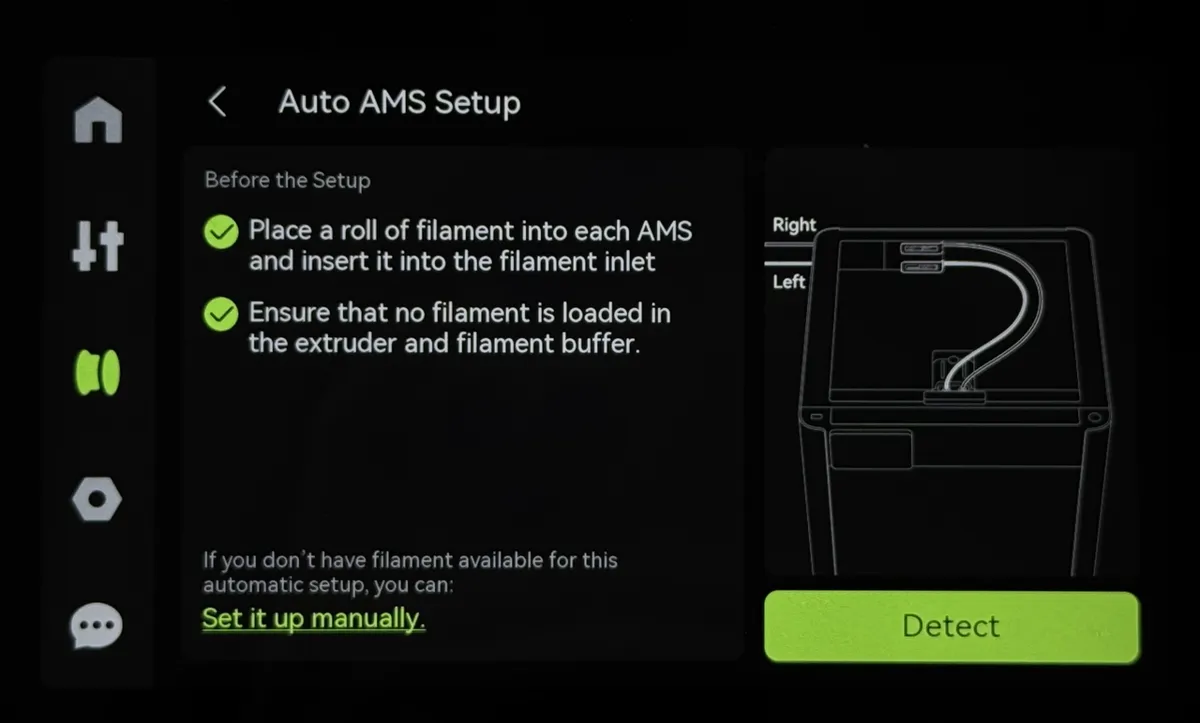

Auto-tilstand

Trin:

1. Gå til printerens skærm "Filament" → "AMS-opsætning" → "Auto-tilstand";

2. Systemet registrerer automatisk den ekstruder (venstre/højre), som AMS er forbundet til.

Bemærk:

1. Sørg for, at der er isat filament i AMS 2 Pro (en hvilken som helst plads er i orden).

2. Eventuelt indlæst filament skal læsses ud på forhånd.

3. Sørg for, at der ikke er brækket filament i bufferen. Sørg for, at der ikke er rester af filament inde i filamentbufferen (for at undgå tilbageværende filament indeni).

Virkemåde:

AMS sender filamentet til ekstruderen. Hver af de venstre og højre ekstrudere er udstyret med en Hall-sensor. Signalet, der udløses af Hall-sensoren, bruges til at afgøre, hvilken ekstruder AMS er parret med.

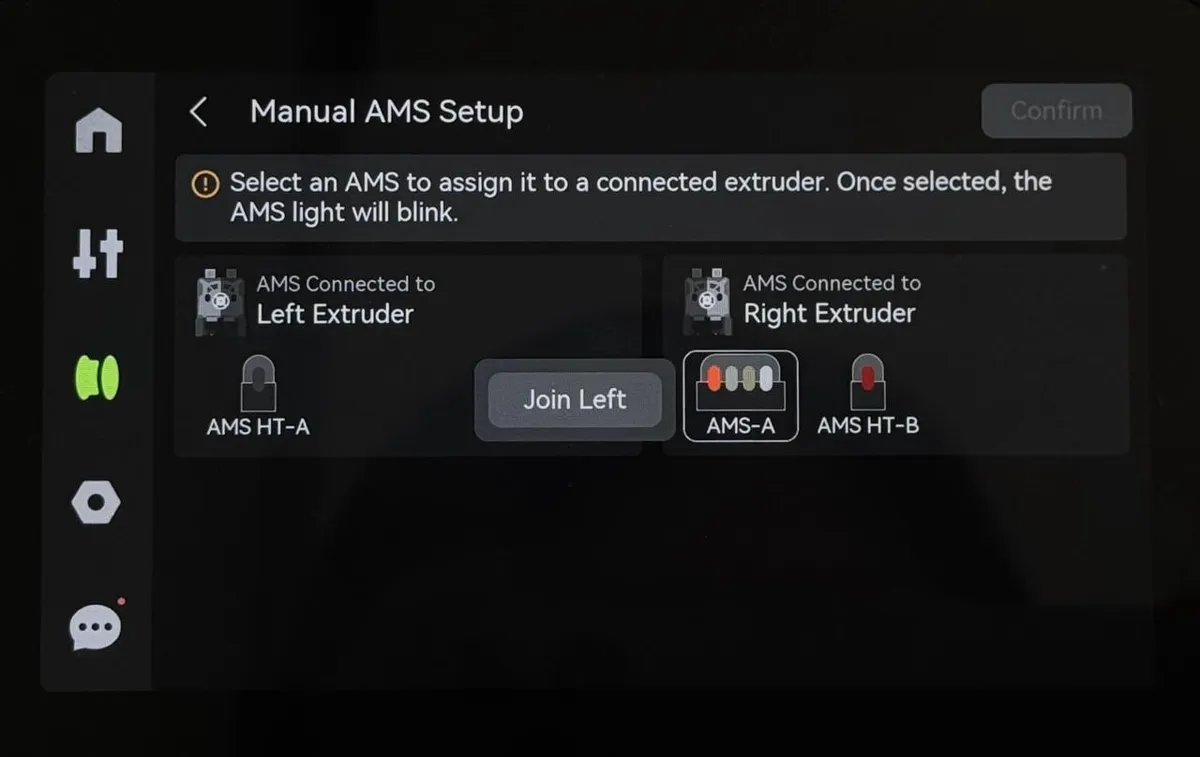

Manuel tilstand

Anvendelsesscenarier: Justér parringen mellem AMS og ekstruder manuelt, når der ikke er filament i AMS.

Trin:

1. Gå til "Filament" → "AMS-opsætning" → "Manuel tilstand";

2. Angiv manuelt den ekstruderside (venstre/højre), som AMS er forbundet til.

Begrænsninger:

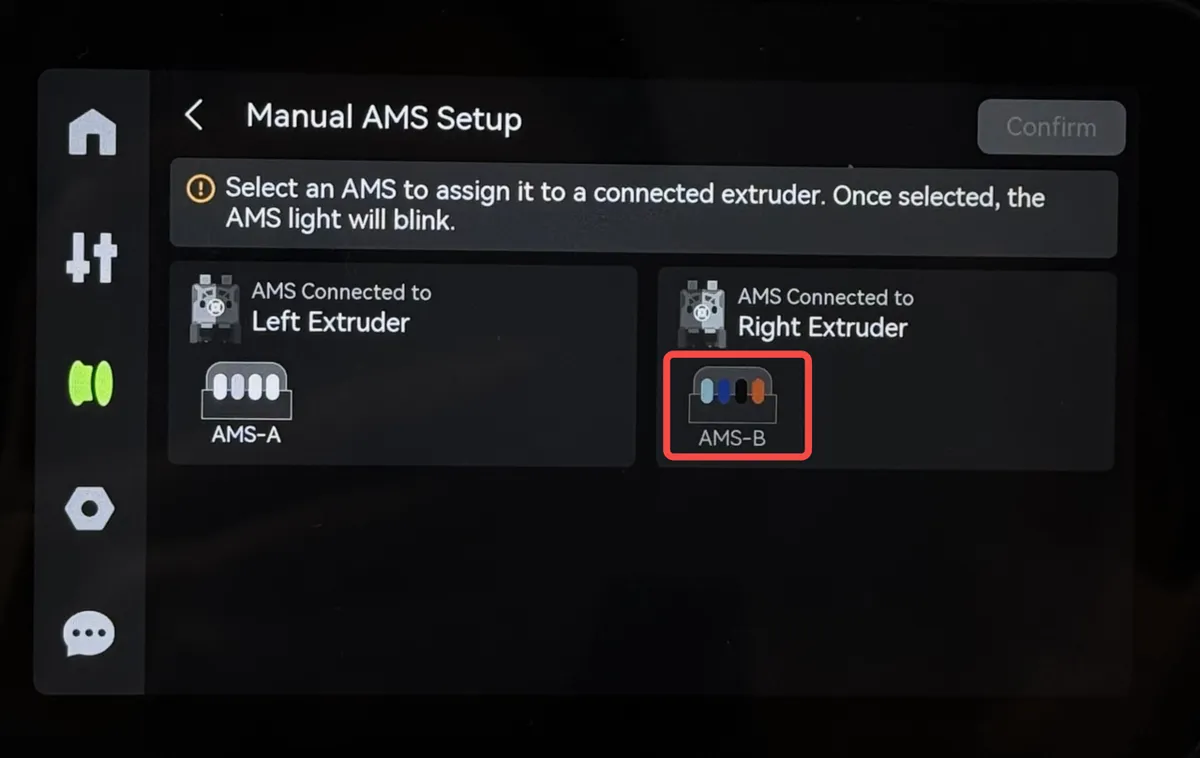

• Når en AMS har sendt filamentet til ekstruderen, bliver dens ikon gråt, og parringen med ekstruderen kan ikke ændres.

AMS-funktioner

Forindlæsning

Funktion: Strammer filamentrullen på spolen, så filamentet på spolen ikke er løst, og giver interaktiv tilbagemelding ved isætning.

Sådan udløses den: Når AMS 2 Pro er i tomgang, sætter du filamentet ind i fremføreren → automatisk forindlæsning (fremføreren sender filamentet til AMS-filamenthubben og trækker det derefter tilbage).

Isætningshjælp: Klik på ikonet for en tom plads → fremførermotoren begynder at rotere, hvilket kan bruges som hjælp ved isætning.

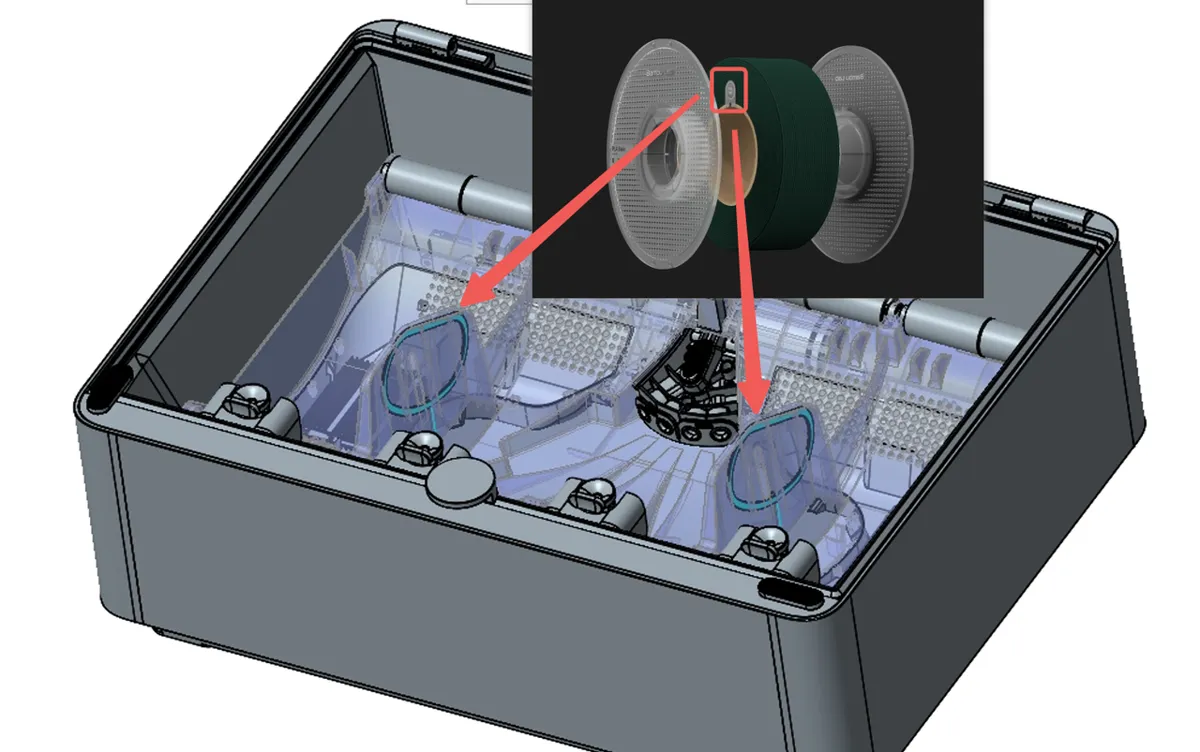

Læsning af RFID

Tilstandsindstillinger:

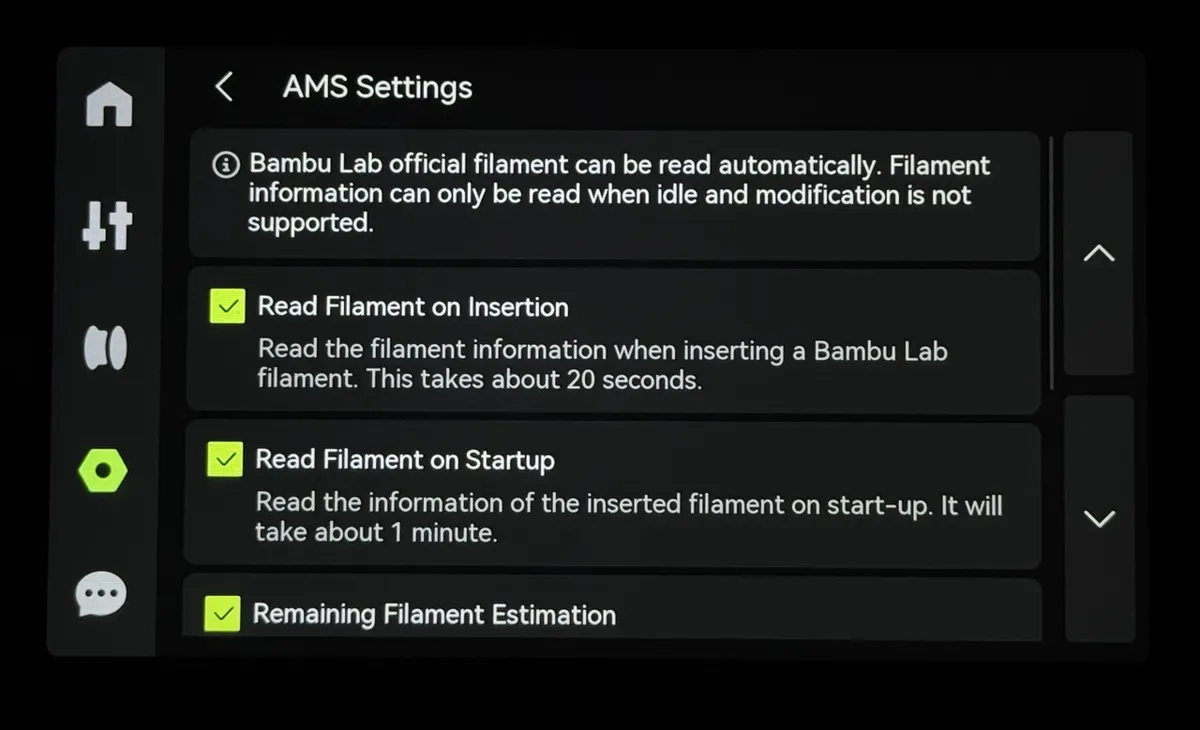

Du kan indstille RFID-læsningsfunktionen på skærmen under "Indstillinger" - "AMS-indstillinger".

1. Læs filament ved isætning: læs automatisk RFID efter isætning af filamentet;

2. Læs filament ved opstart: læs automatisk RFID-oplysningerne for det isatte filament, efter AMS genstartes;

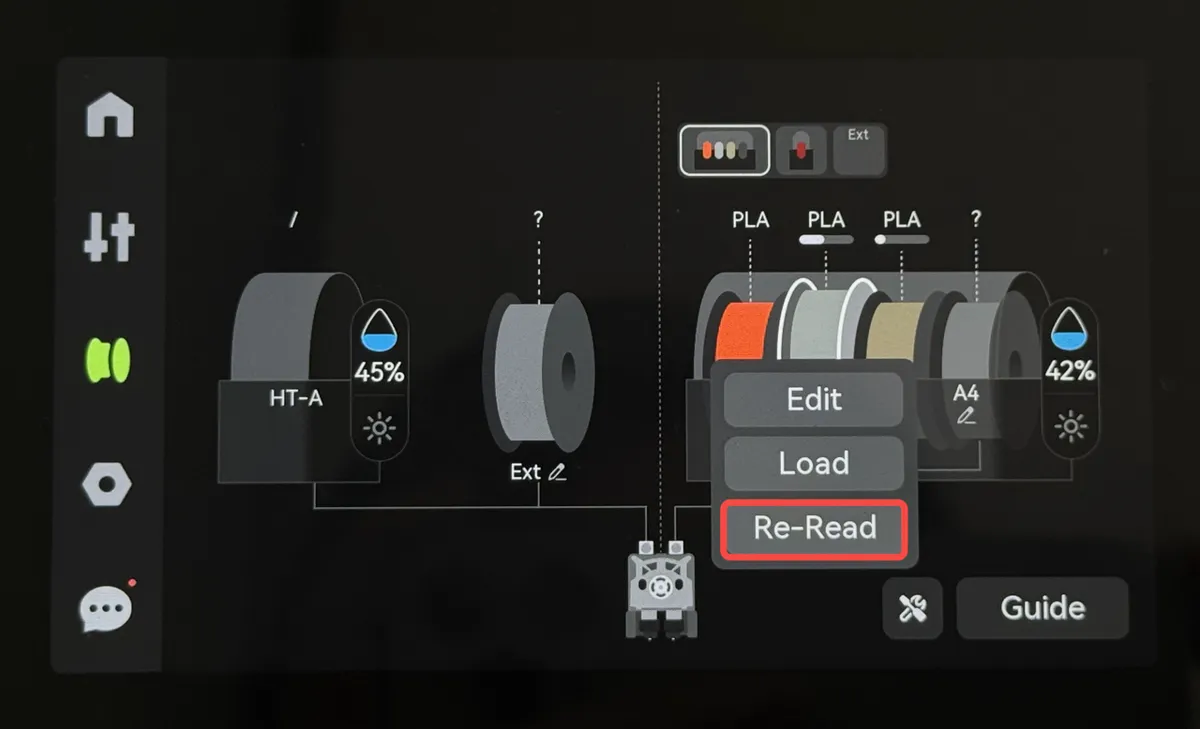

3. Manuel læsning: klik på den relevante plads → "Læs igen" for at genlæse pladsens RFID.

Estimering af restfilament

Virkemåde: Restfilamentet estimeres ud fra længden af filamentet, der fremføres af RFID-tagget efter én rotation (en komplet filamentrulle på 1 kg svarer som standard til 100 % kapacitet). Hvis denne funktion er aktiveret, gennemføres RFID-læsningen to gange - første gang læses filamentoplysningerne, og anden gang estimeres den resterende kapacitet.

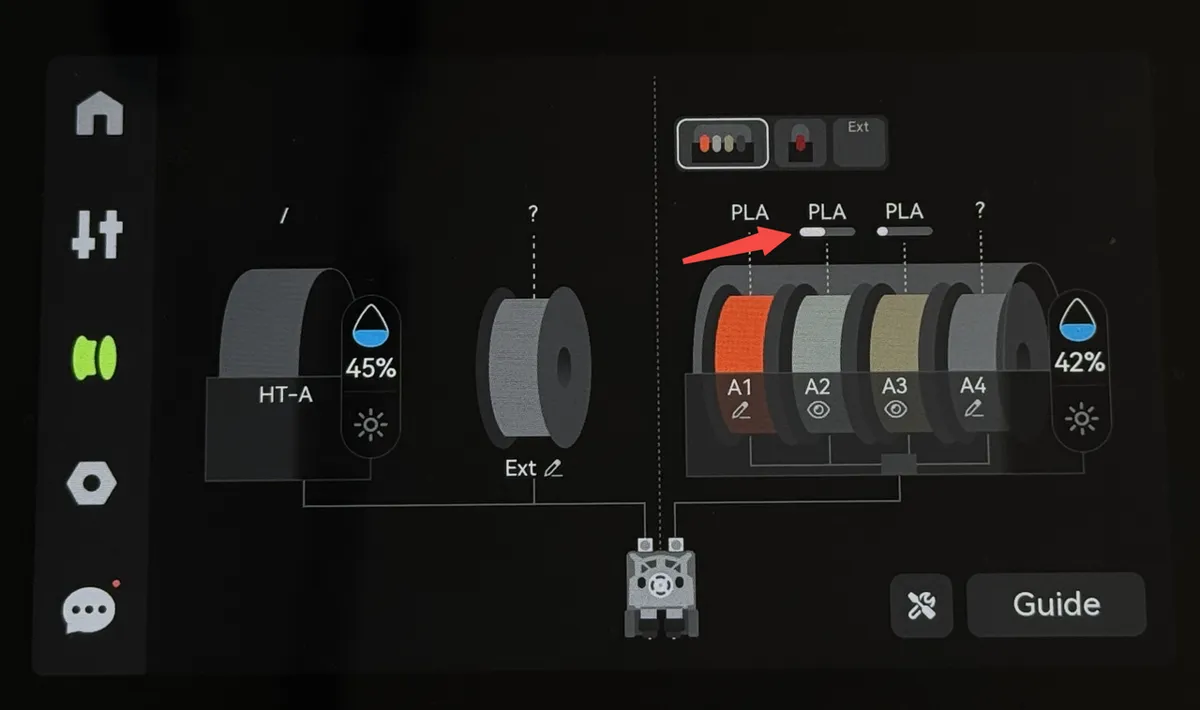

Visningssted: Den lille vandrette bjælke under filamentnavnet viser det estimerede restfilament.

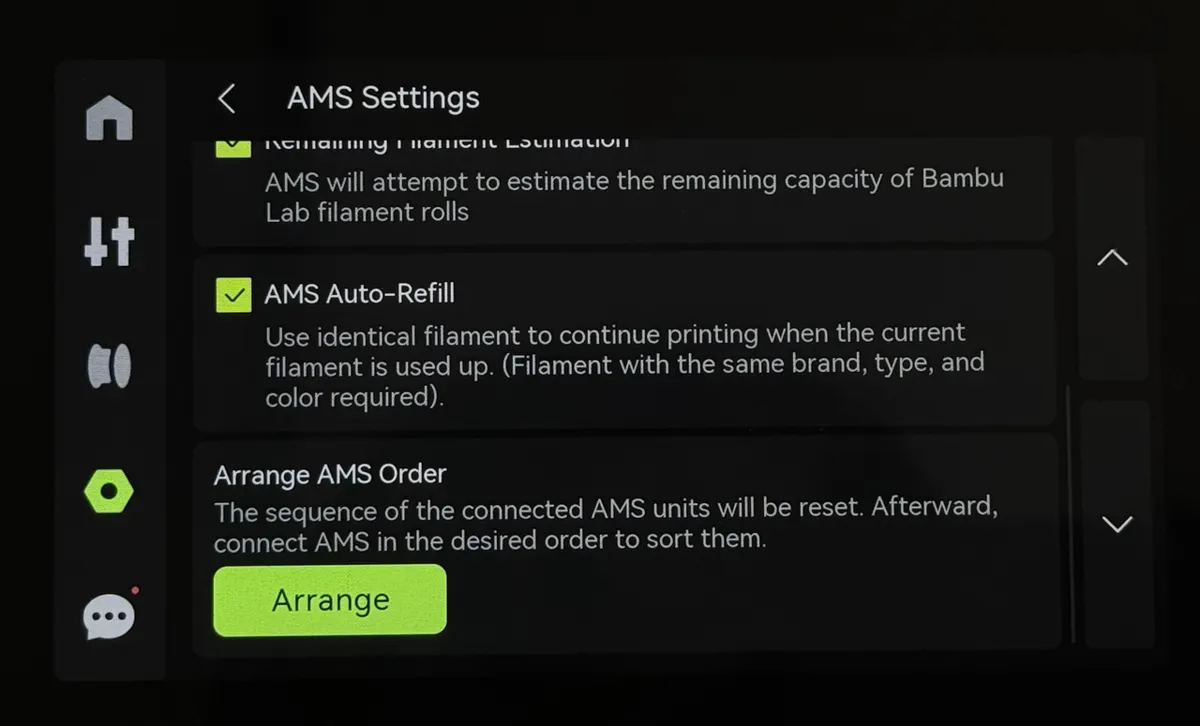

Ordn AMS-rækkefølge

Standardlogik for rækkefølge: Hver AMS tildeles en rækkefølge og vises på skærmen. Den, der er forbundet direkte til printeren via et 6-benet kabel, er AMS A, og de kaskadekoblede er B, C og D;

Manuel nulstilling: Klik på "Ordn" → tilslut AMS igen efter behov.

AMS auto-genopfyldning

Betingelser for aktivering:

• Filamenternes egenskaber er nøjagtigt ens (mærke, type og farve) for at danne en genopfyldningsrelation.

• Filamenterne skal befinde sig i den AMS, der er forbundet til den samme ekstruder (venstre til venstre, højre til højre).

Trin:

• "Indstillinger" → "AMS-indstillinger" → vælg "AMS auto-genopfyldning" for at aktivere auto-genopfyldningsfunktionen.

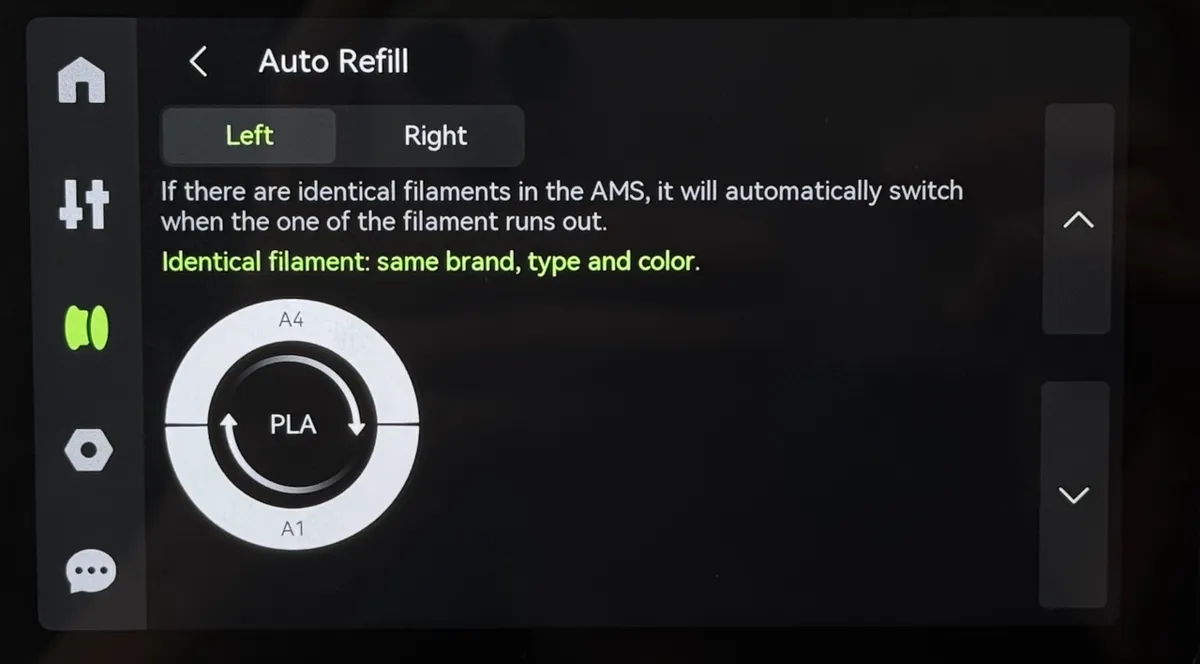

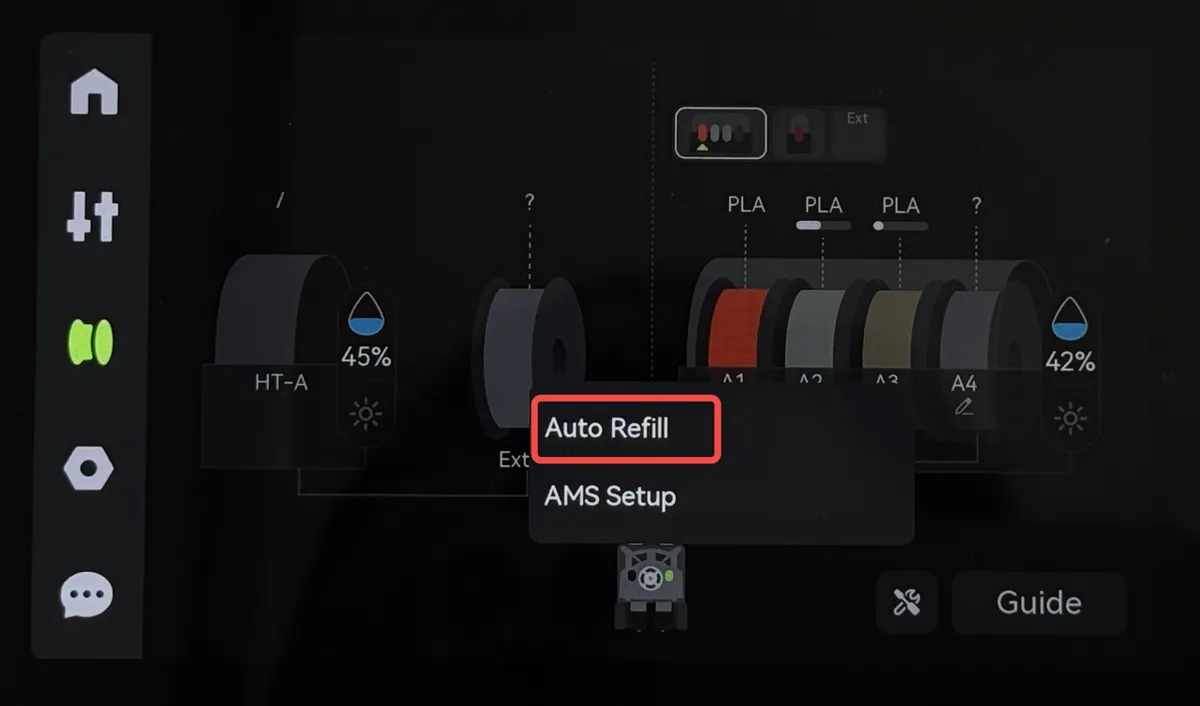

• "Filament" → "Auto-genopfyldning" → se genopfyldningsrelationen på siderne for venstre og højre ekstruder.

Fugtovervågning

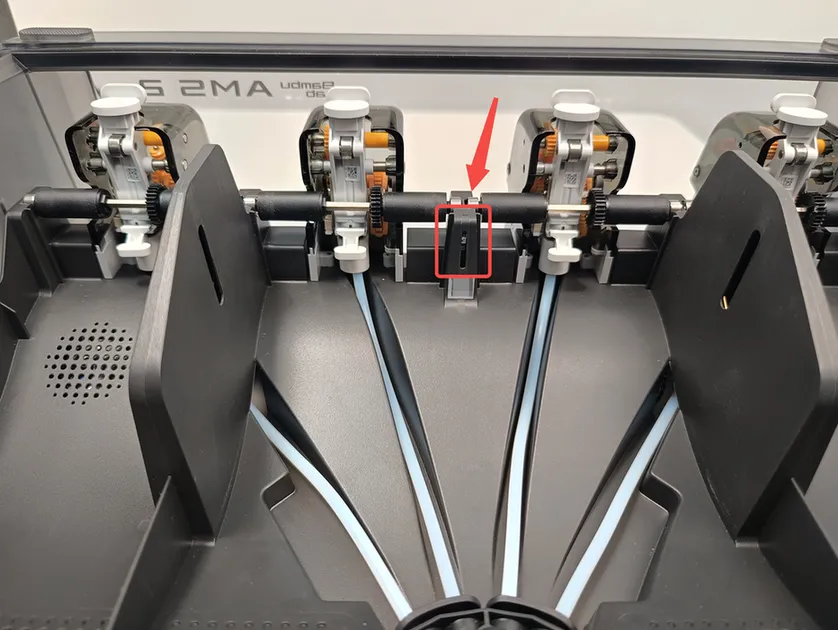

AMS 2 Pro har en sensor mellem plads 2 og plads 3, der kan bruges til at måle fugtighed og temperatur inde i AMS.

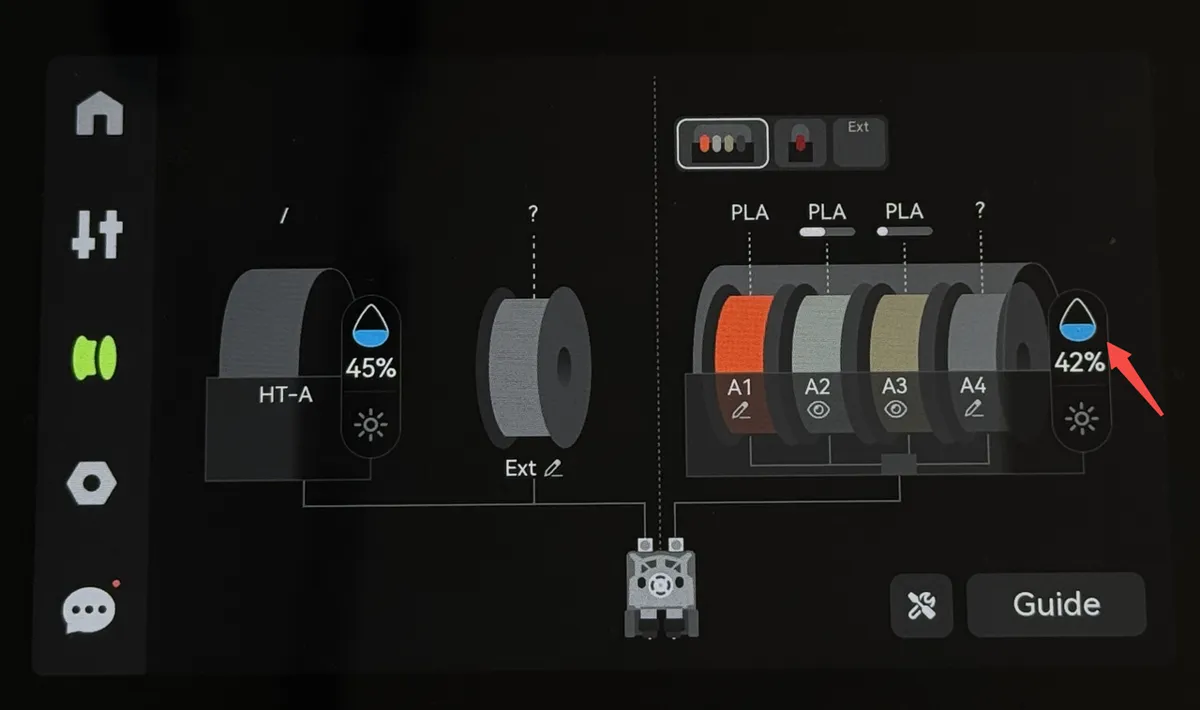

• Sti til visning: "Filament" → klik på AMS-fugtikonet → gå til siden "Tørring og fugt";

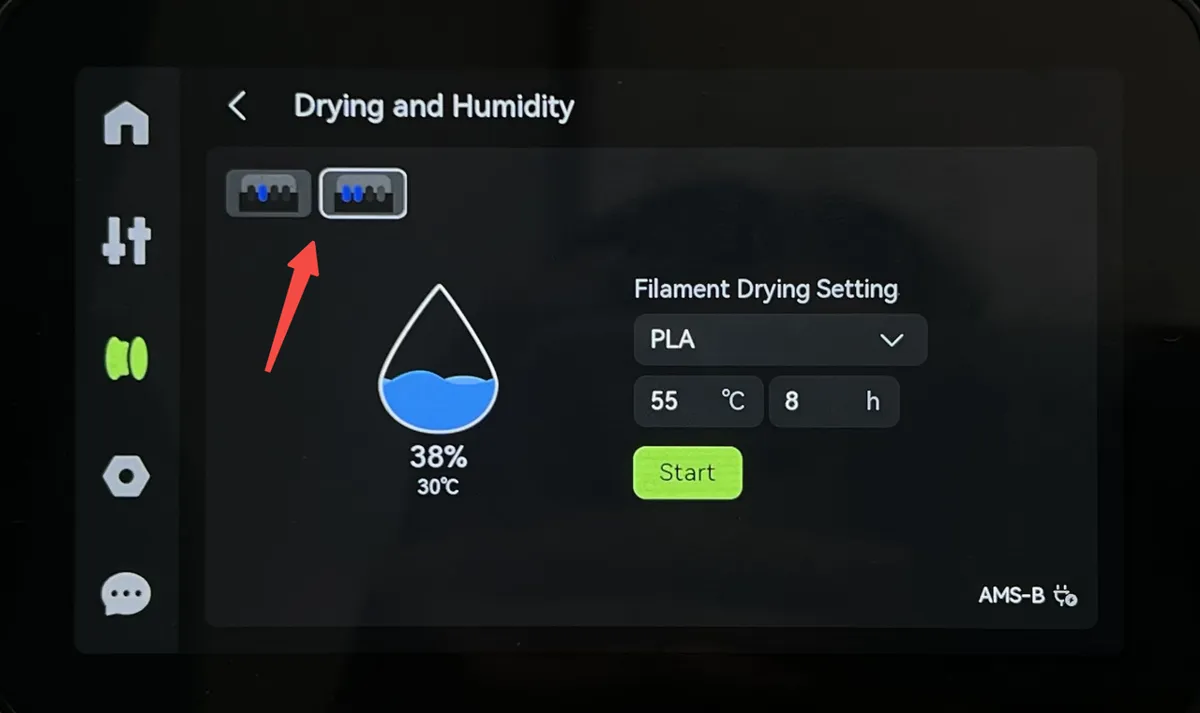

• Vist indhold: Klik på ikonet i øverste venstre hjørne for at skifte mellem forskellige enheder og se de realtidsdata for fugtighed og temperatur, der gælder for hver AMS.

Tørring af filament

Funktionsoversigt

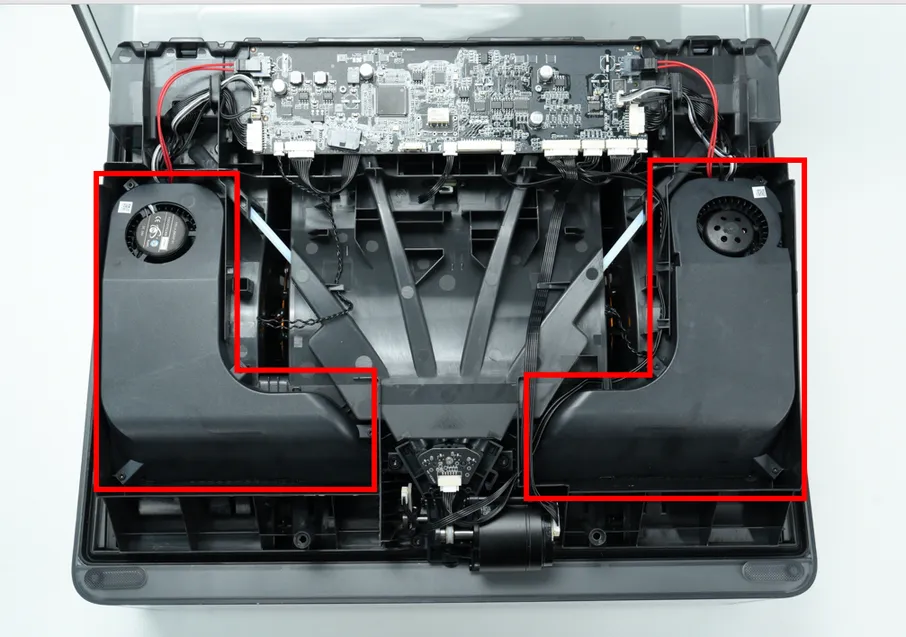

• Hardwarekonfiguration: AMS 2 Pro har et indbygget opvarmnings- og tørringsmodul (placeret under den midterste ramme).

• Den maksimale tørretemperatur:
  Den maksimale temperatur kan kun nås, når omgivelsestemperaturen er ≥ 25 °C. Under 25 °C kan naturlig varmeafgivelse forhindre, at den faktiske tørretemperatur når maksimum; dette er ikke en produktfejl. Fordi lave omgivelsestemperaturer kan forringe tørringen, bør du bruge funktionen i et passende rumtempereret miljø eller anvende ekstra isolering under kolde forhold for at opnå mere stabile tørreresultater.


• Anvendelsesscenarier: Hvis filamentet er fugtigt, kan du bruge tørrefunktionen til at tørre det. Alle filamenter kan tørres med AMS, men nogle filamenter kræver en tørretemperatur højere end 65 °C og kan muligvis ikke tørres helt.

Betjeningsvejledning

Tørreproces:

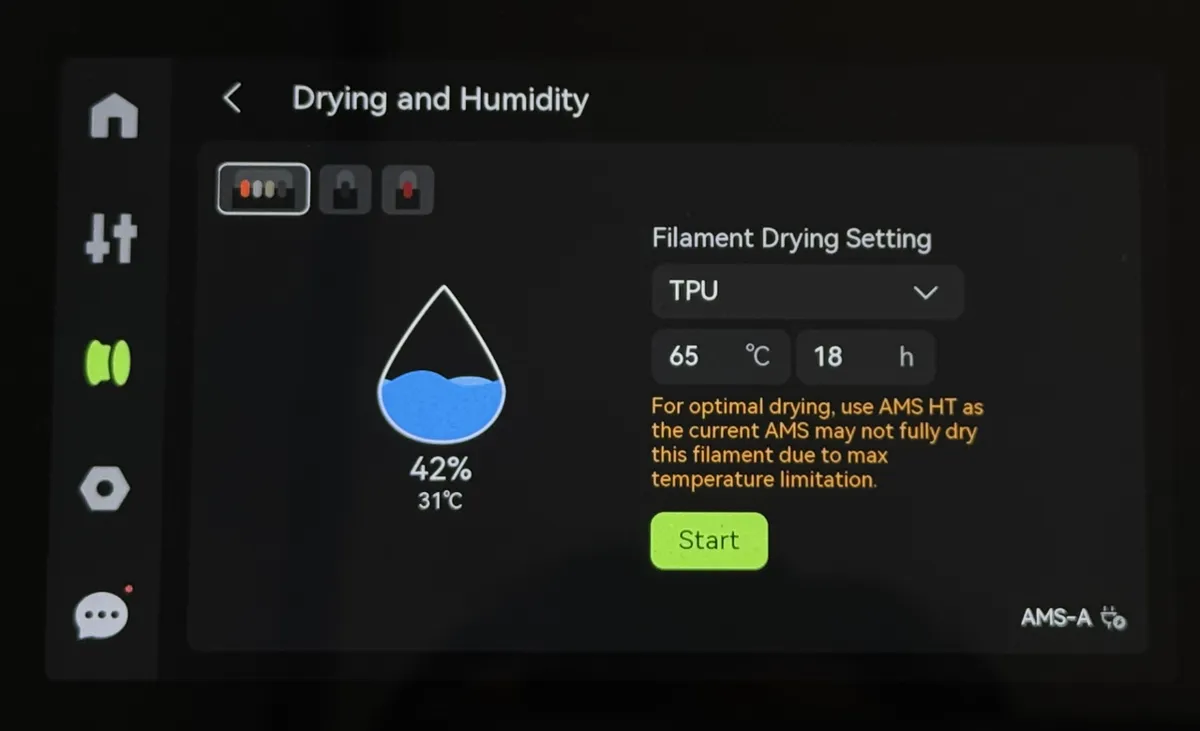

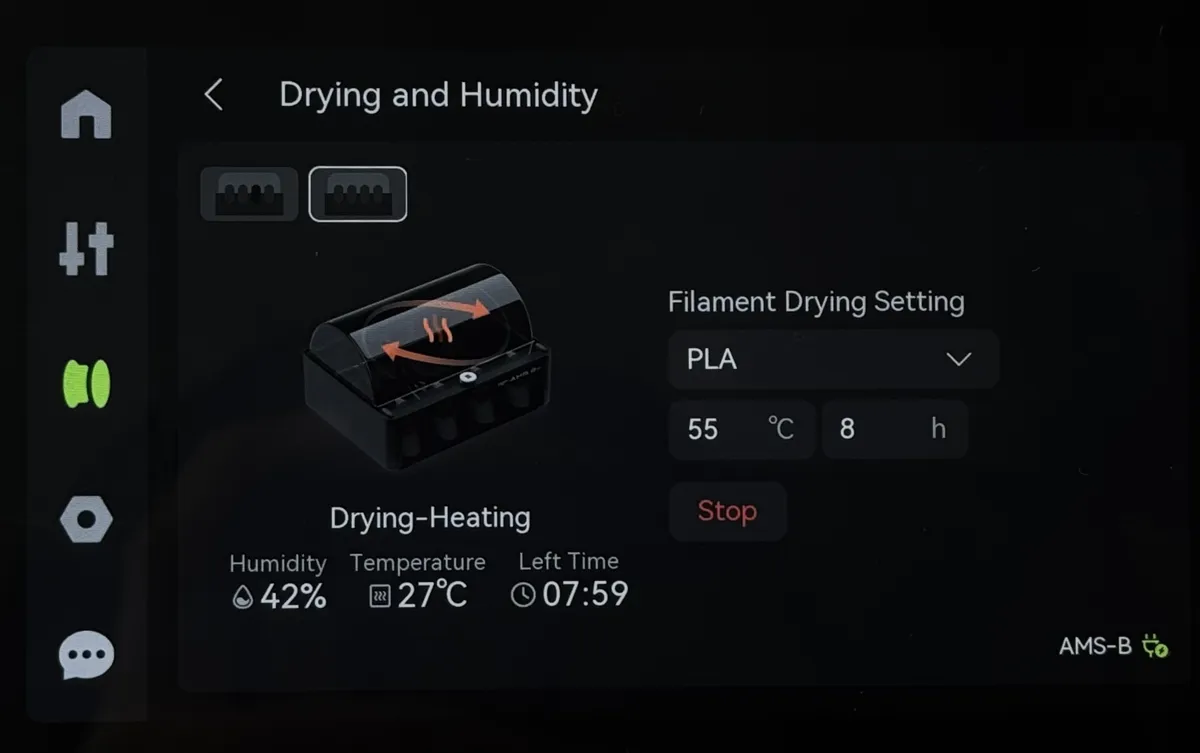

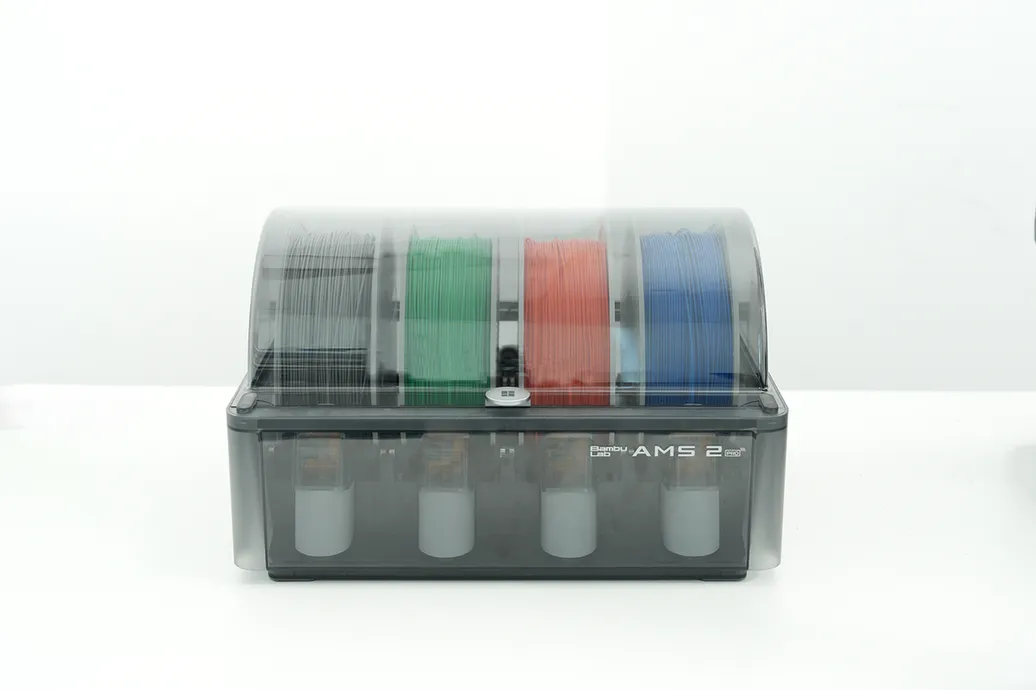

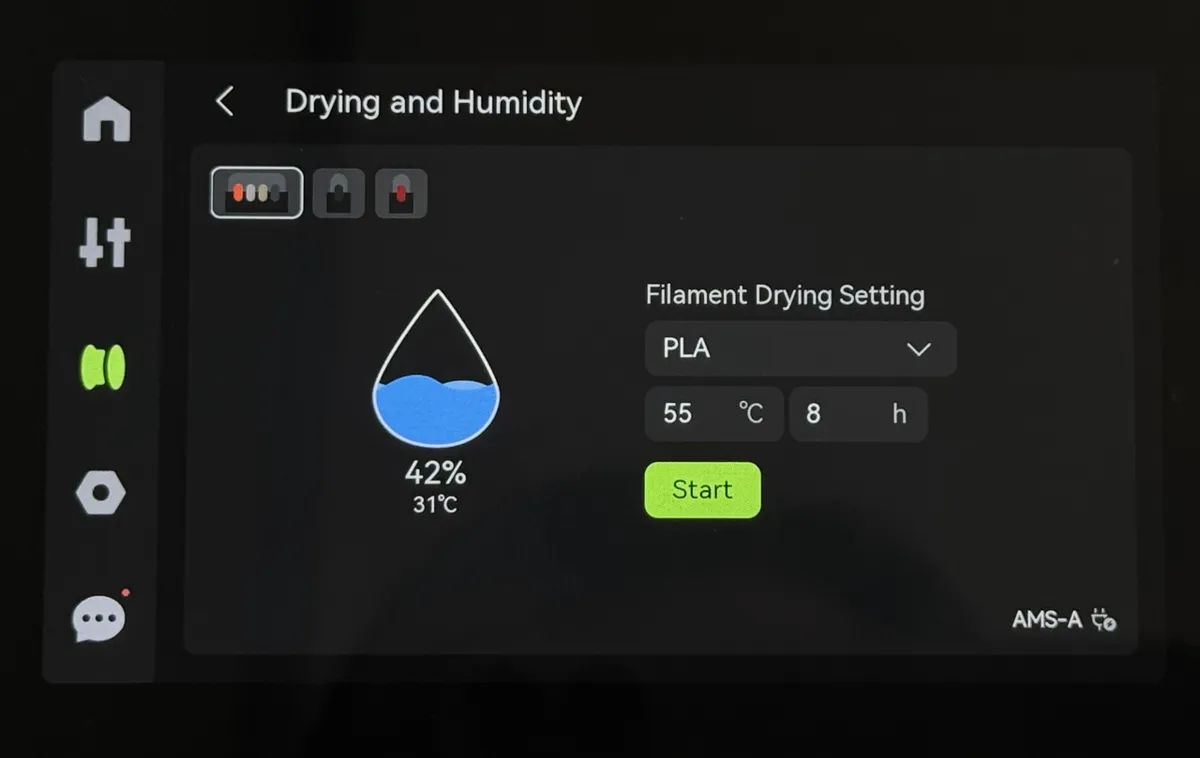

1. Luk topdækslet på AMS 2 Pro → gå til siden "Tørring og fugt";

2. Vælg det filament, der skal tørres → indstil temperatur og varighed → start tørringen. Når der er tilsluttet flere AMS, kan du skifte mellem enhederne én ad gangen for at starte tørringen via "Filament"-siden, eller du kan skifte AMS i øverste venstre hjørne af tørresiden.

Gå til siden "Tørring og fugt", vælg filamentet, indstil den relevante tørretemperatur og -tid, og start tørringen. Sørg for at lukke topdækslet på AMS 2 Pro, før du tørrer. Alle filamenter kan vælges, men nogle filamenter kræver en tørretemperatur højere end 65 ℃, så de kan ikke tørres helt.

Bemærk

• Strømkrav: H2D-printeren understøtter, at én AMS 2 Pro trækker strøm fra printeren for at tørre filamentet. Hvis flere AMS 2 Pro skal tørre filament samtidig, skal de øvrige AMS forsynes med strøm via strømadapteren. Hvis AMS 2 Pro er forbundet til X-/P-serie-printere (bortset fra P2S), skal hver enkelt forsynes med strøm via en strømadapter for at kunne bruge tørrefunktionen.

Bemærk: Switching-adapteren til AMS 2 Pro er klassificeret til 24 V 4 A. For at sikre sikker og korrekt drift bør du kun bruge officielt tilbehør. Brug af en tredjepartsadapter kan beskadige enheden og påvirke din garantidækning.

• Statusvisning:

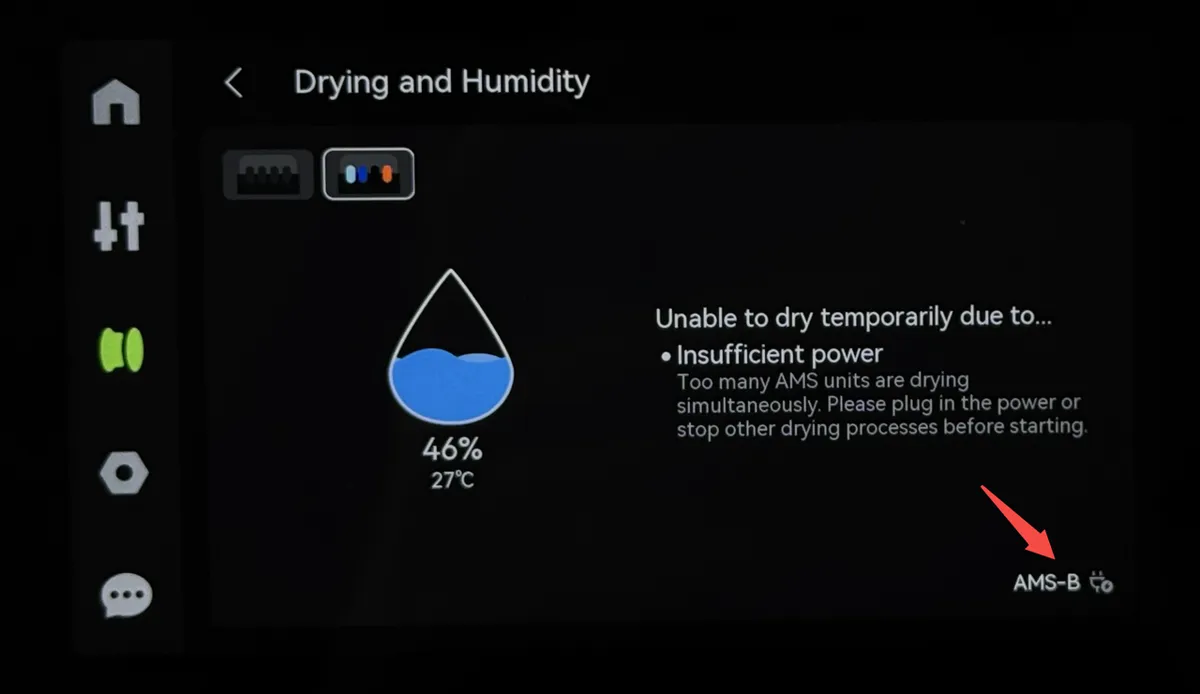

  • Ikke tilsluttet strøm → strømikonet i nederste højre hjørne af siden er gråtonet, og kun 1 AMS 2 Pro kan forsynes af printeren til tørring;

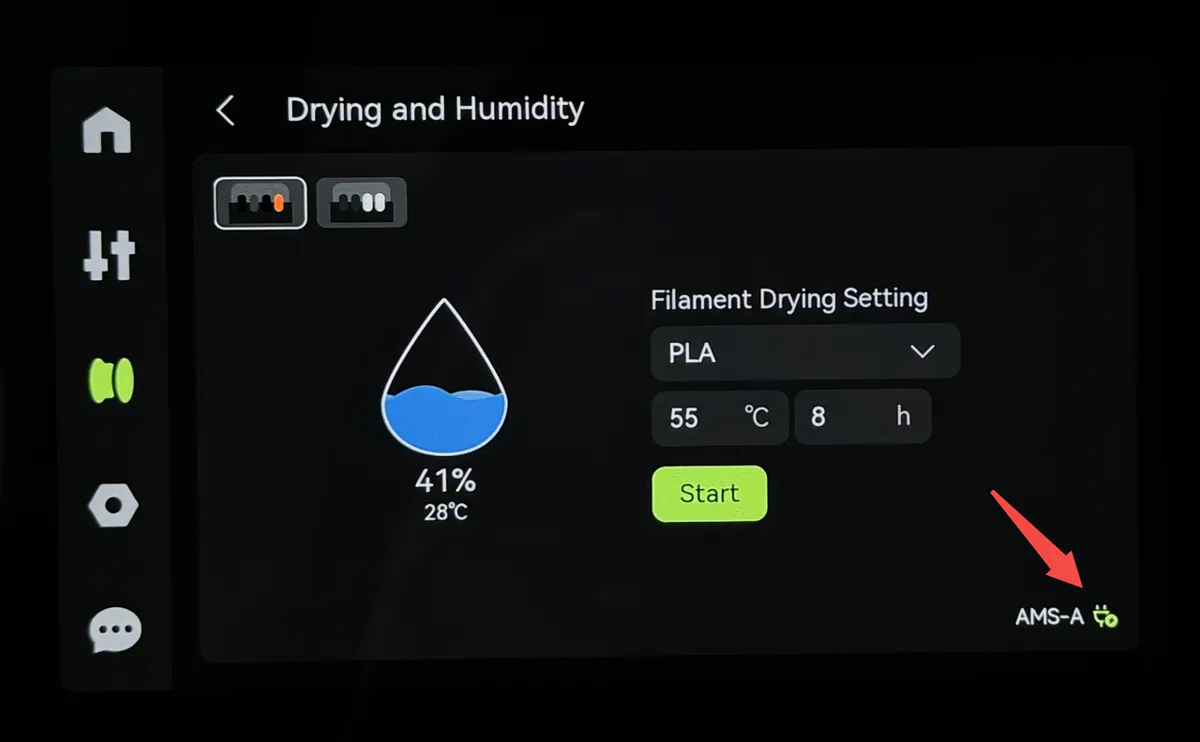

  • Tilsluttet strøm → strømikonet i nederste højre hjørne af siden bliver grønt.

• Andre filamenter deformeres efter tørring:
  Når du tørrer højtemperaturfilament, skal du tage lavtemperaturfilamentet ud. For eksempel må PLA-filament ikke placeres i AMS, når du tørrer ABS.
• Understøttelse af fjerntørring af AMS

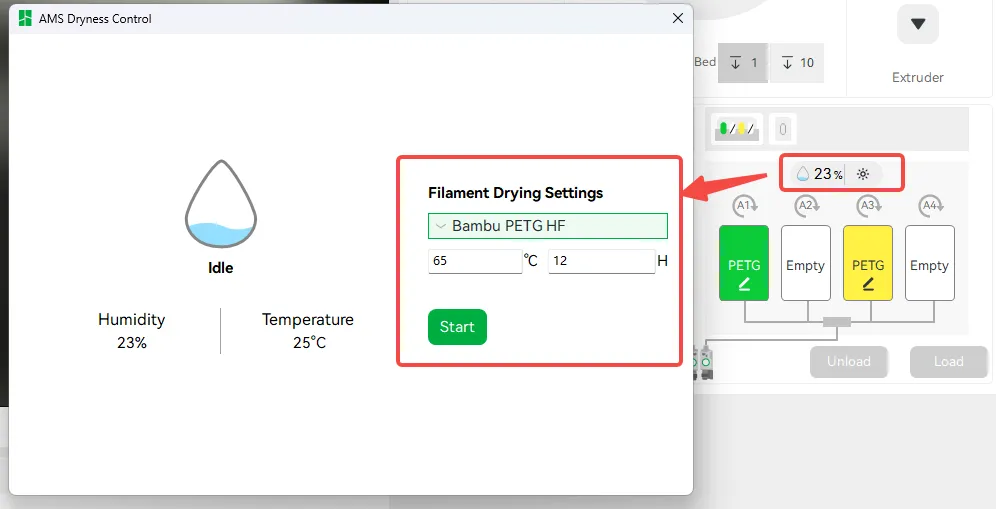

  Du kan nu starte AMS-tørring direkte fra siden Enhed i Studio for AMS 2 Pro og AMS HT.

• Klik på fugtknappen på den ønskede AMS for at åbne dialogboksen, hvor du kan starte og stoppe tørrefunktionen.
• Du kan nu tørre filament, mens du printer, men tørretemperaturen sænkes under printningen.

⚠ Mindste understøttede firmwareversion: 01.02.30.00（H2D）

Beskrivelse af tørretilstande

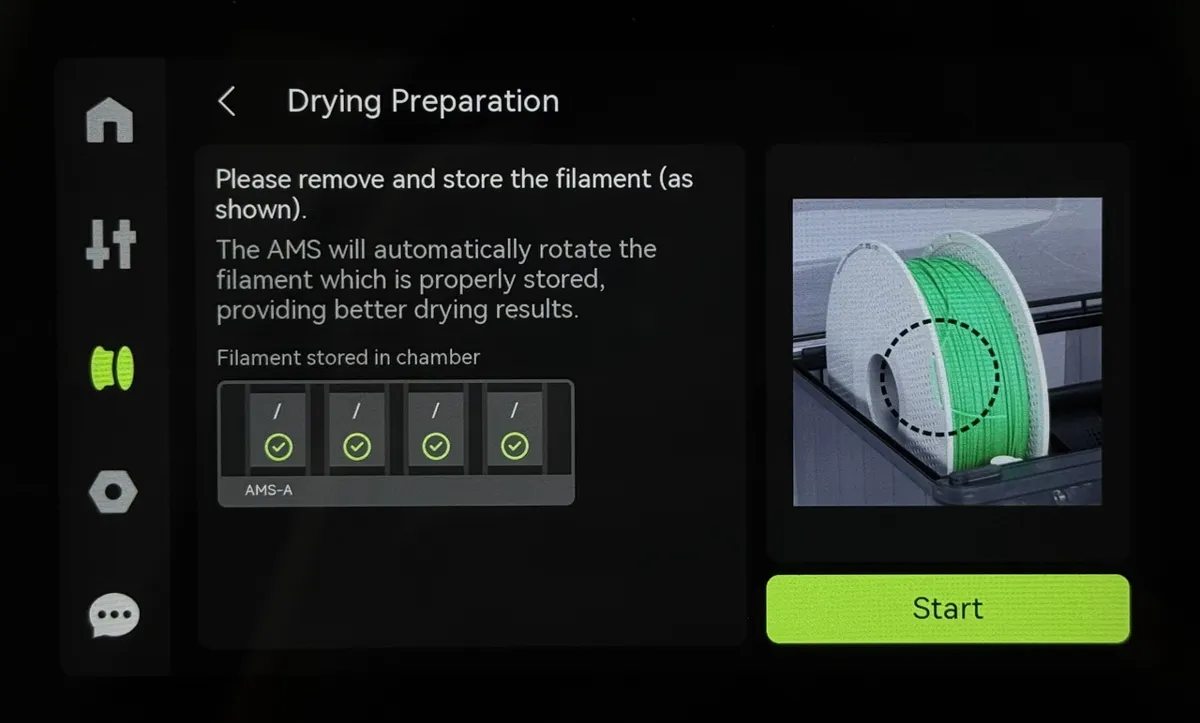

Tilstand 1: Roterende tørring

• Udløsningsbetingelse: Starter, når filamentet trækkes ud af fremføreren og opbevares på spolen;

• Rotationsregel: Roterer 30° hvert 5. minut for ensartet tørring.

Tilstand 2: Statisk tørring

• Ikke anvendelig til filamenter: filamenter med blødgøringstemperatur < tørretemperatur (såsom PLA, PVA, Support for PLA/PETG og TPU);

• Udløsningsbetingelse: Starter, når filamentet sættes ind i fremføreren;

• Egenskaber: Spolen er fastholdt og er kun afhængig af varmluftcirkulation.

Styring af luftindtag og udluftning

Funktion:

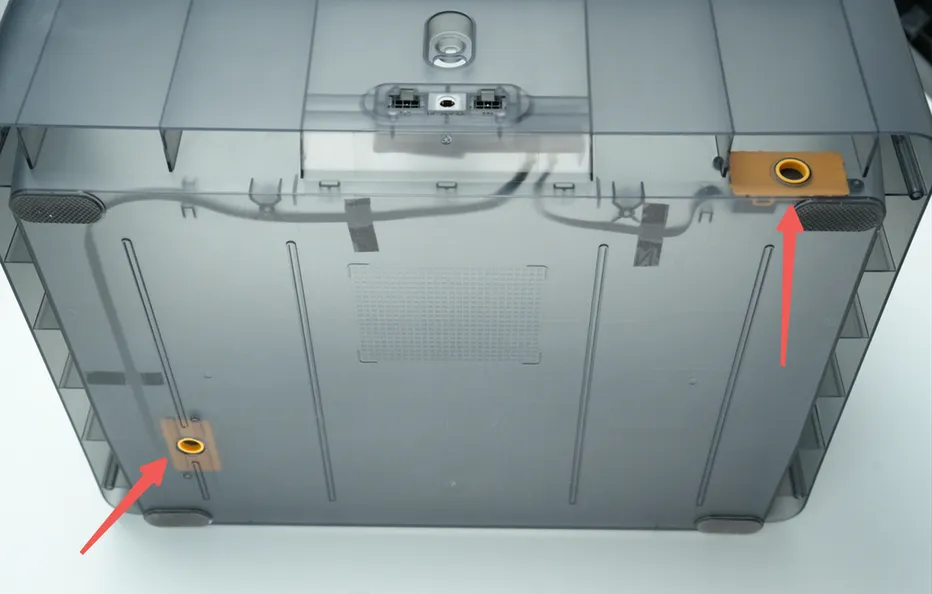

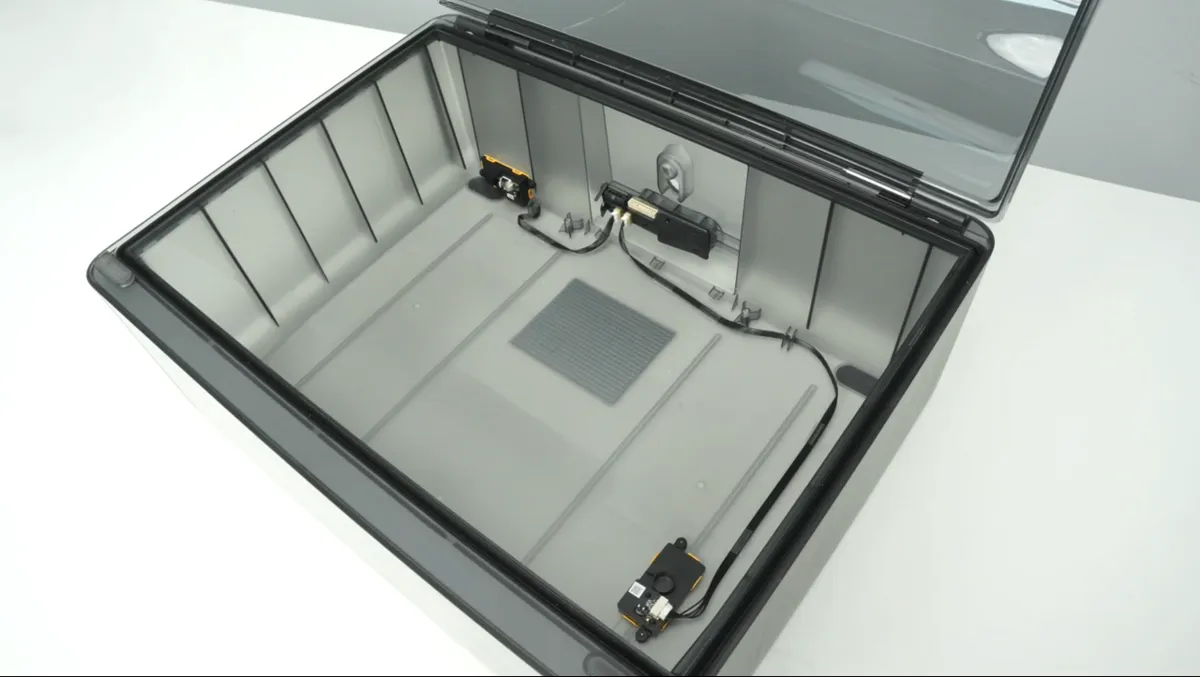

AMS 2 Pro har aktivt luftindtag og udluftning. Under tørring åbner AMS luftindtaget og udluftningen for at føre fugt ud via ekstern cirkulation.

Arbejdslogik:

Ikke-tørrende tilstand: Luftindtaget og udluftningen er lukket for at forhindre fugtig luft i at trænge ind;

Start af tørring: Luftindtaget og udluftningen åbner og lukker én gang for at signalere til brugeren, at tørringen starter, og samtidig gennemføre en selvtest;

Kammertemperaturen er lavere end målværdien under tørreprocessen: Luftindtaget og udluftningen er lukket for hurtigt at øge kammertemperaturen;

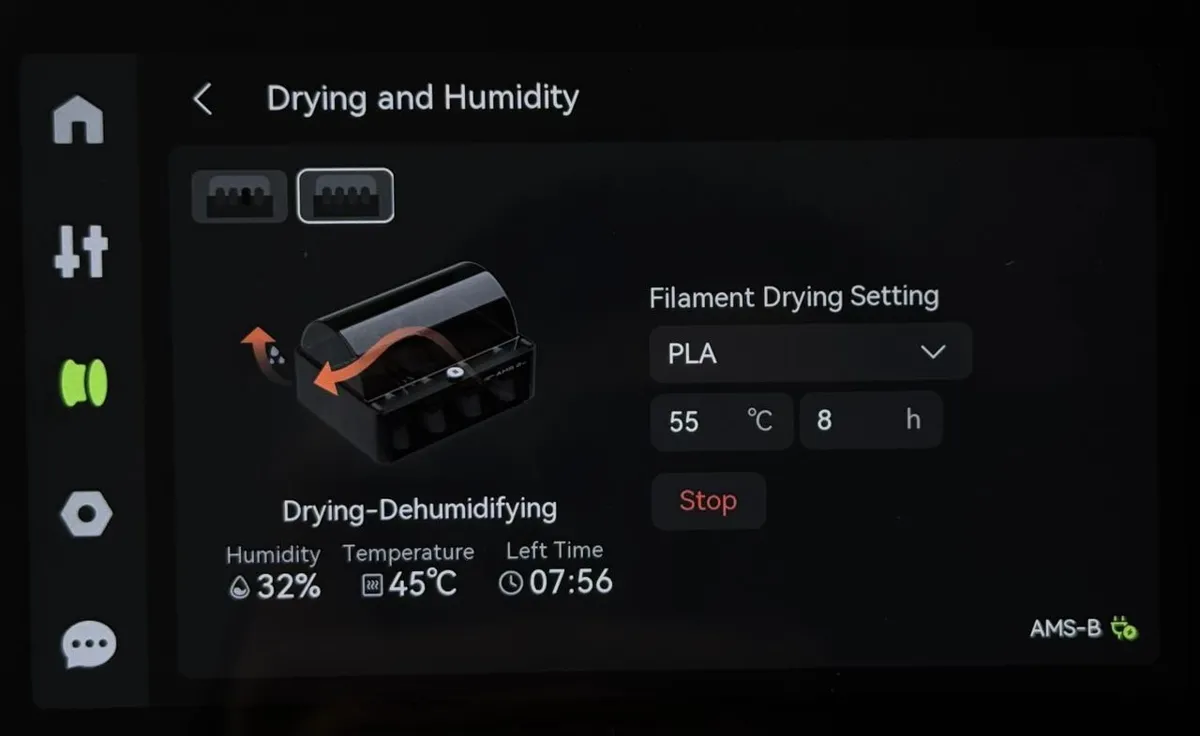

Kammertemperaturen når målværdien under tørreprocessen: Luftindtaget og udluftningen åbner for at føre den fugtige luft ud af kammeret;

Kontrol før fremføring: Før AMS begynder at fremføre, tændes ventilatoren for en periode med afkøling, hvis kammertemperaturen er højere end blødgøringstemperaturen for det filament, der skal indlæses, og fremføringen starter først, når kammertemperaturen er faldet.

Automatisk fordeling

Når du starter en flerfarvet printopgave, tildeles automatisk det mest effektive printskema for dobbelt ekstruder. Du kan også tilpasse filamentvalget i vinduet, når du sender printopgaver. For detaljer, se: Introduktion til strategi for filamentgruppering på printere med dobbelt dyse

AMS-arbejdsgang

Indlæsning/udlæsning

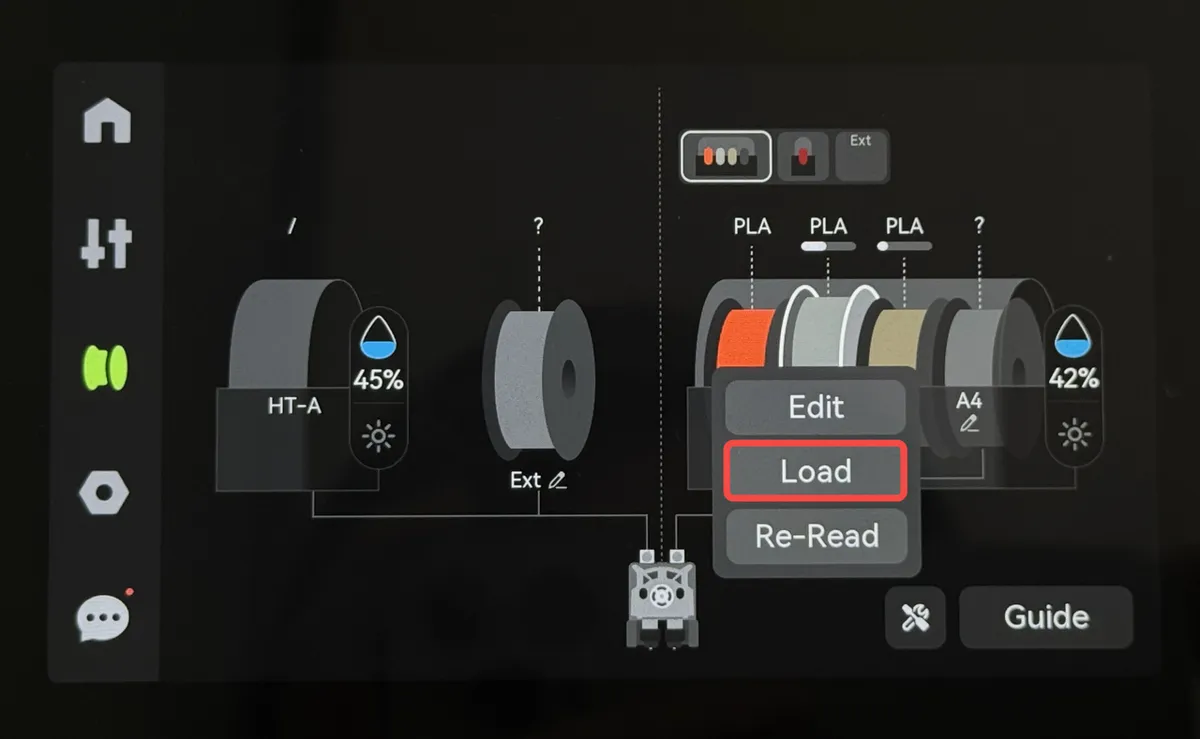

• Indlæsning: Vælg en plads → klik på knappen "Indlæs", eller send en printopgave, hvorefter AMS 2 Pro indlæser filamentet automatisk.

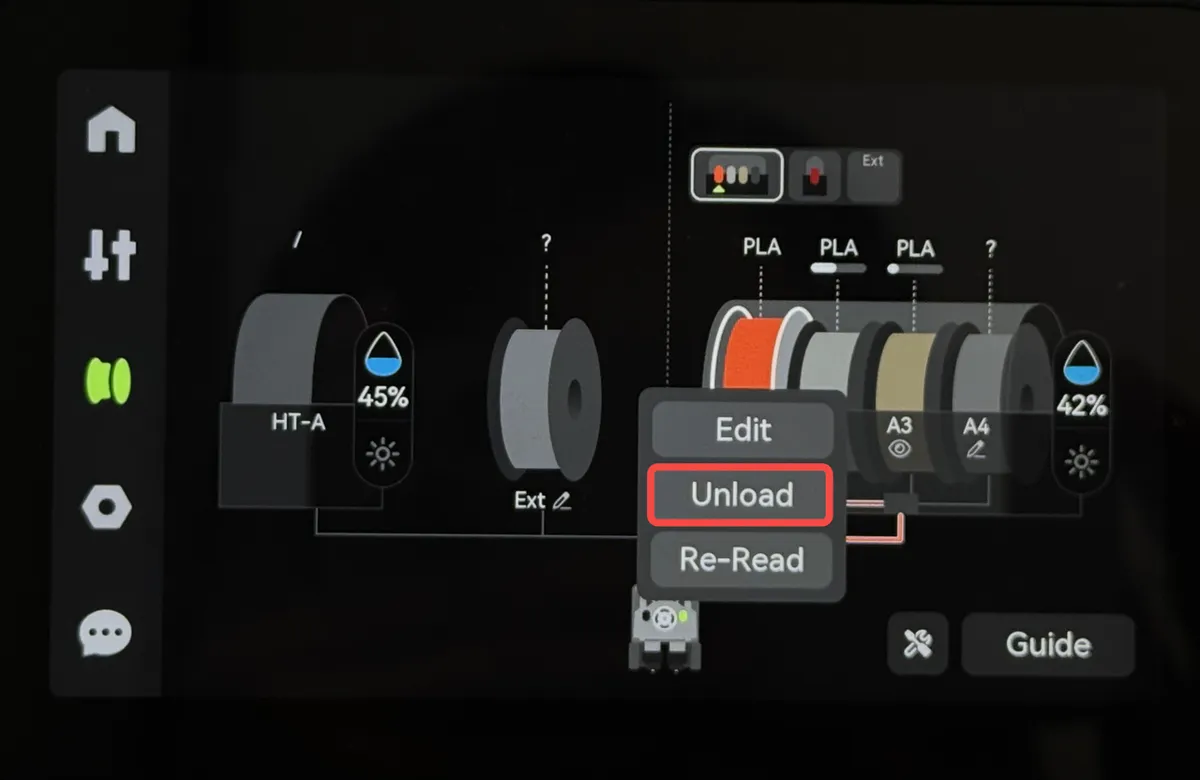

• Udlæsning: Pladsen er indlæst → klik på "Udlæs" for automatisk at skubbe filamentet ud. Filamentet skubbes også automatisk ud, når printningen er færdig, men det skubbes ikke automatisk ud, hvis printopgaven afbrydes manuelt. Under udlæsningen arbejder fremføreren og filamentmotoren samtidig. Fremføreren er ansvarlig for at drive spolen til at rotere, og filamenthub-motoren trækker filamentet tilbage, indtil det er tilbage inde i AMS.

Start en flerfarvet printopgave

Du kan følge wikien for at starte en flerfarvet printopgave: H2D Combo - første print

Fremføringshjælp-tilstand

• Under printning hjælper AMS med at fremføre eller trække filamentet tilbage i henhold til signalet fra bufferen (modstandsstatus baseret på sliderens position);

• AMS skifter til fremføringshjælp-tilstand, efter at filamentet er sendt til ekstruderen og vender tilbage til tomgangstilstand efter genstart. Fremføringshjælp-tilstanden afgør kun, om der skal fortsættes med at fremføre, ud fra bufferens signaltilbagemelding, uanset om der printes eller ej.
