Udskift Z-rem pa Bambu Lab A1 (trin-for-trin guide)

Z-rem til A1

Z-remmen er en lukket rem monteret i bunden af Z-aksen. Den forbinder Z-motoren og Z-aksens spindel og bevaeger vaerktojshovedet op og ned langs Z-aksen.

Gaeldende printermodeller

Bambu Lab A1.

Hvornar skal den bruges?

Z-remmen bor udskiftes, hvis folgende situationer opstar:

• Den er gaet i stykker.
• Remmen kan ikke fungere korrekt pa grund af slid. Dette pavirker printerens funktioner.

Sikkerhedsadvarsel

Vigtigt!

Det er afgorende at slukke printeren, for du udforer vedligeholdelsesarbejde, herunder arbejde pa printerens elektronik og vaerktojshovedets ledninger. Hvis du udforer opgaver, mens printeren er taendt, kan det resultere i en kortslutning, der forer til skader pa elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du have brug for at adskille dele, herunder hotend. Dette blotter ledninger og elektriske komponenter, som kan kortslutte, hvis de berorer hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er taendt. Dette kan resultere i skader pa printerens elektronik og yderligere problemer.
Derfor er det afgorende at slukke printeren og afbryde den fra stromkilden, for du udforer vedligeholdelse. Det forhindrer kortslutninger eller skader pa printerens elektronik og sikrer sikker og effektiv vedligeholdelse.
Hvis du har bekymringer eller sporgsmal om at folge denne guide, sa opret en ny supportsag pa vores supportside, sa gor vi vores bedste for at svare hurtigt og give den hjaelp, du har brug for.

Nodvendigt vaerktoj og materialer

• Z-rem til Bambu Lab A1
• H2.0 unbrakonogle
• H1.5 unbrakonogle

Afmonteringstrin

Afmonter Y-aksens daeksel

Trin 1: Sluk printeren.

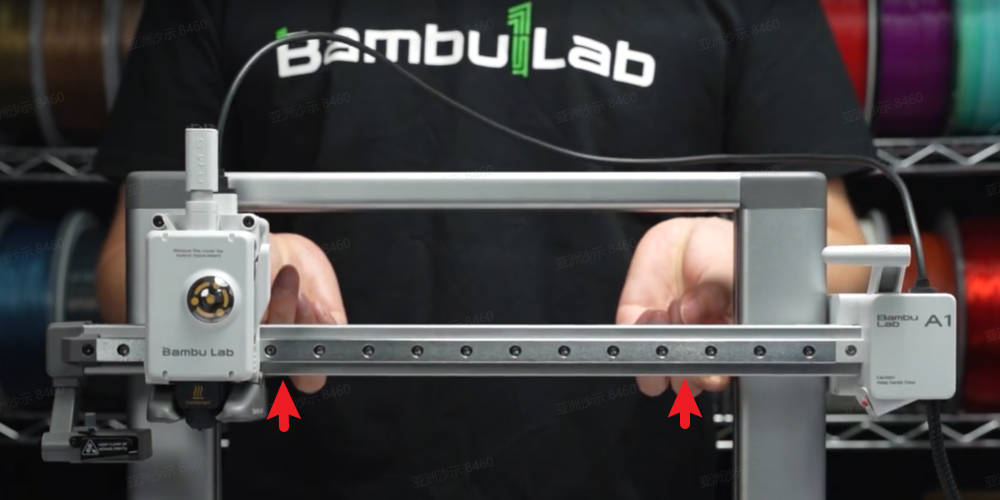

Trin 2: Placer printeren pa bordet, og flyt X-aksen til toppen.

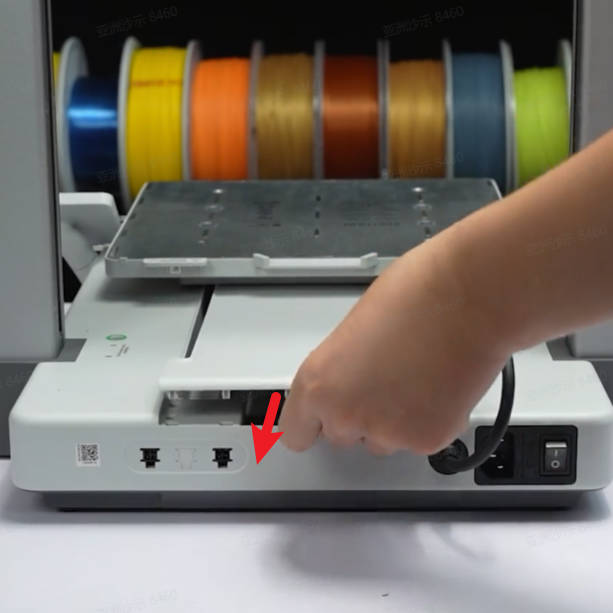

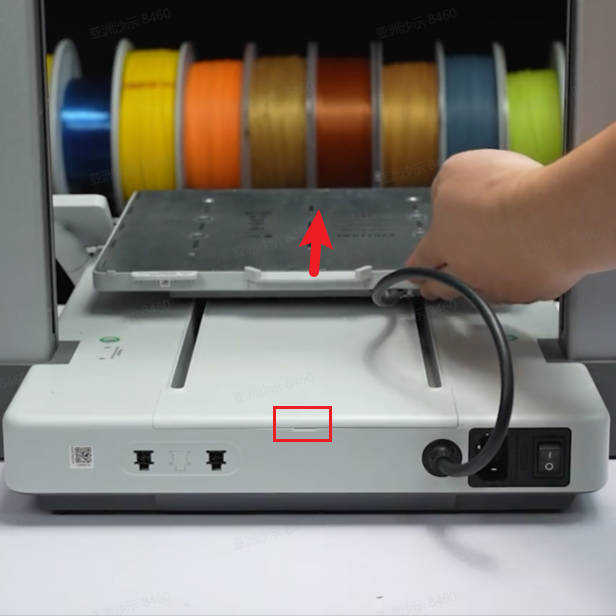

Trin 3: Flyt varmebordet helt mod skaermen, og afmonter derefter Y-aksens daeksel.

Afmonter Z-aksens daeksel

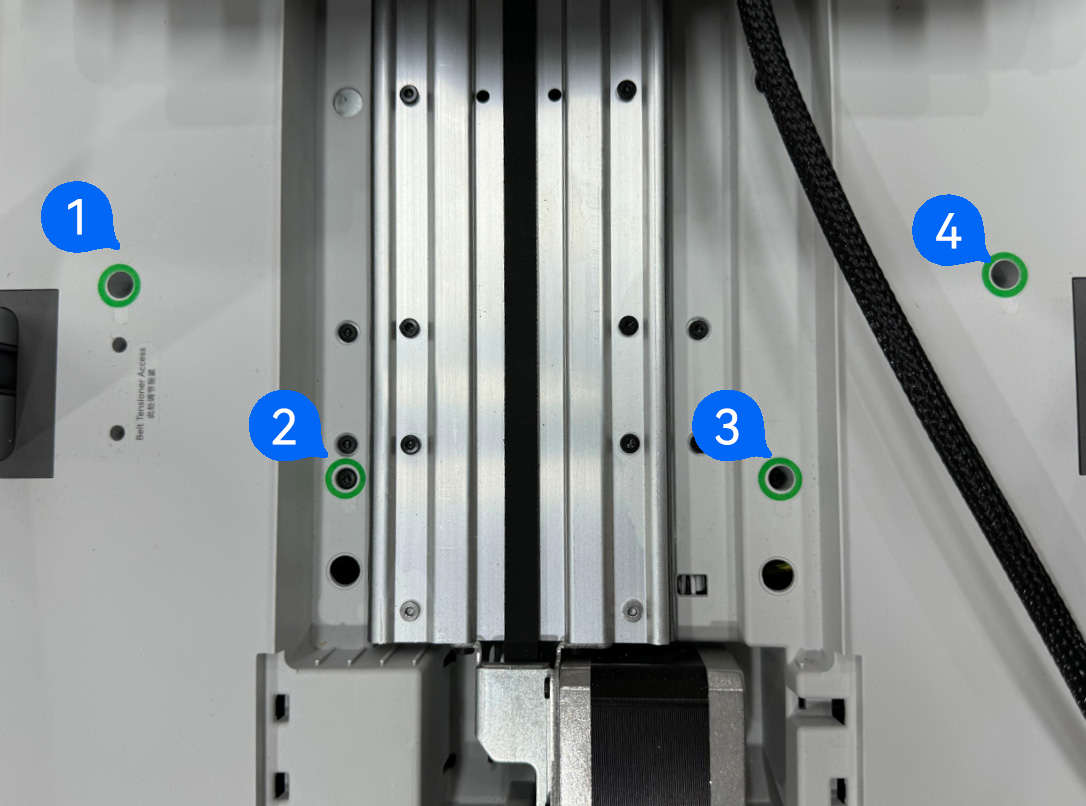

Trin 1: Brug H2.0 unbrakonoglen til at fjerne de 4 skruer fremhaevet med gront.

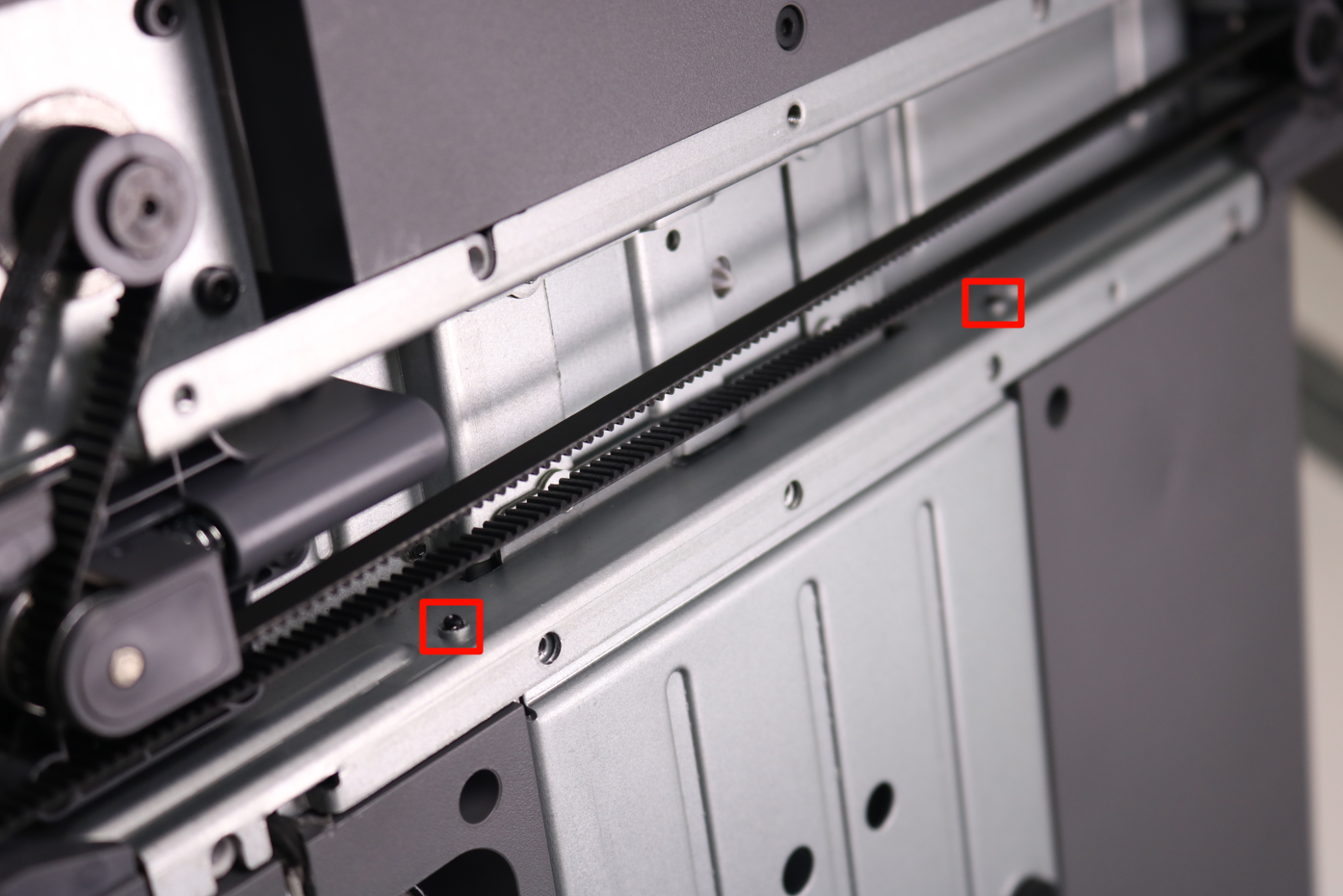

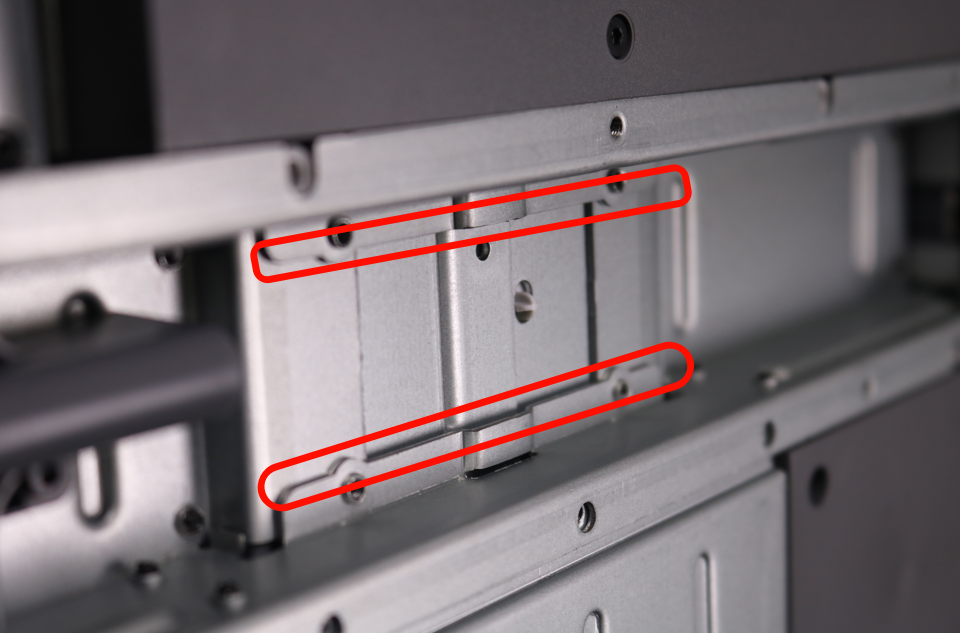

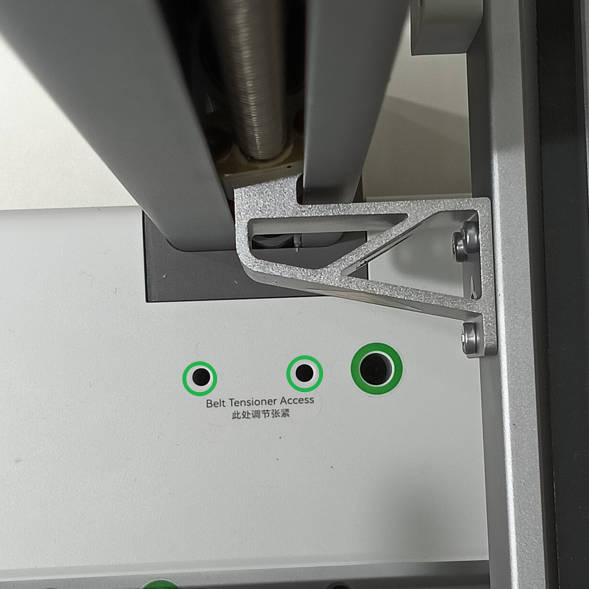

Trin 2: Brug H2.0 unbrakonoglen til at lose de to skruer en hel omgang (los dem ikke helt).

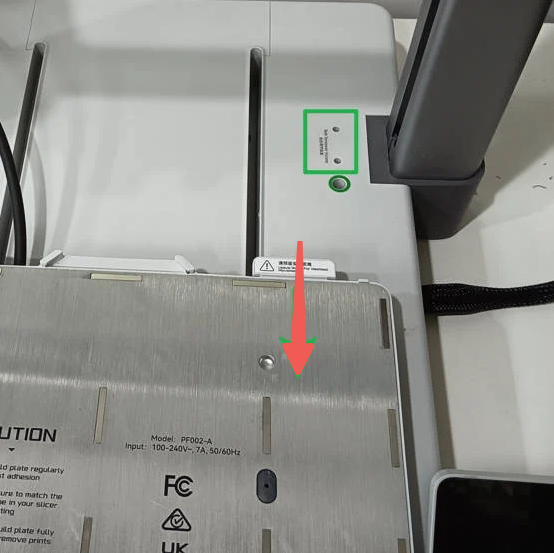

Spaendeskruerne til Z-aksens rem er naer hojre solle. Du kan se dem, nar du har flyttet varmebordet mod skaermen.

Trin 3: Flyt varmebordet helt mod den modsatte side af skaermen, og placer derefter printeren pa ryggen pa bordet.

Vi anbefaler, at du forst daekker bordet med pap for at beskytte printeren. Laeg ogsa varmebordet pa bordet for at forhindre, at det pludselig falder ned, nar du vender printeren.

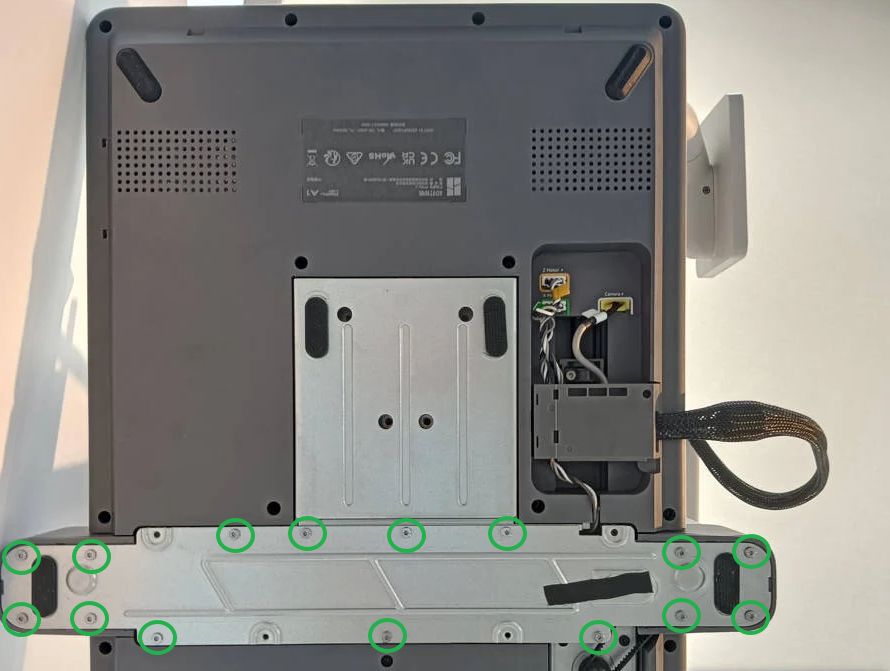

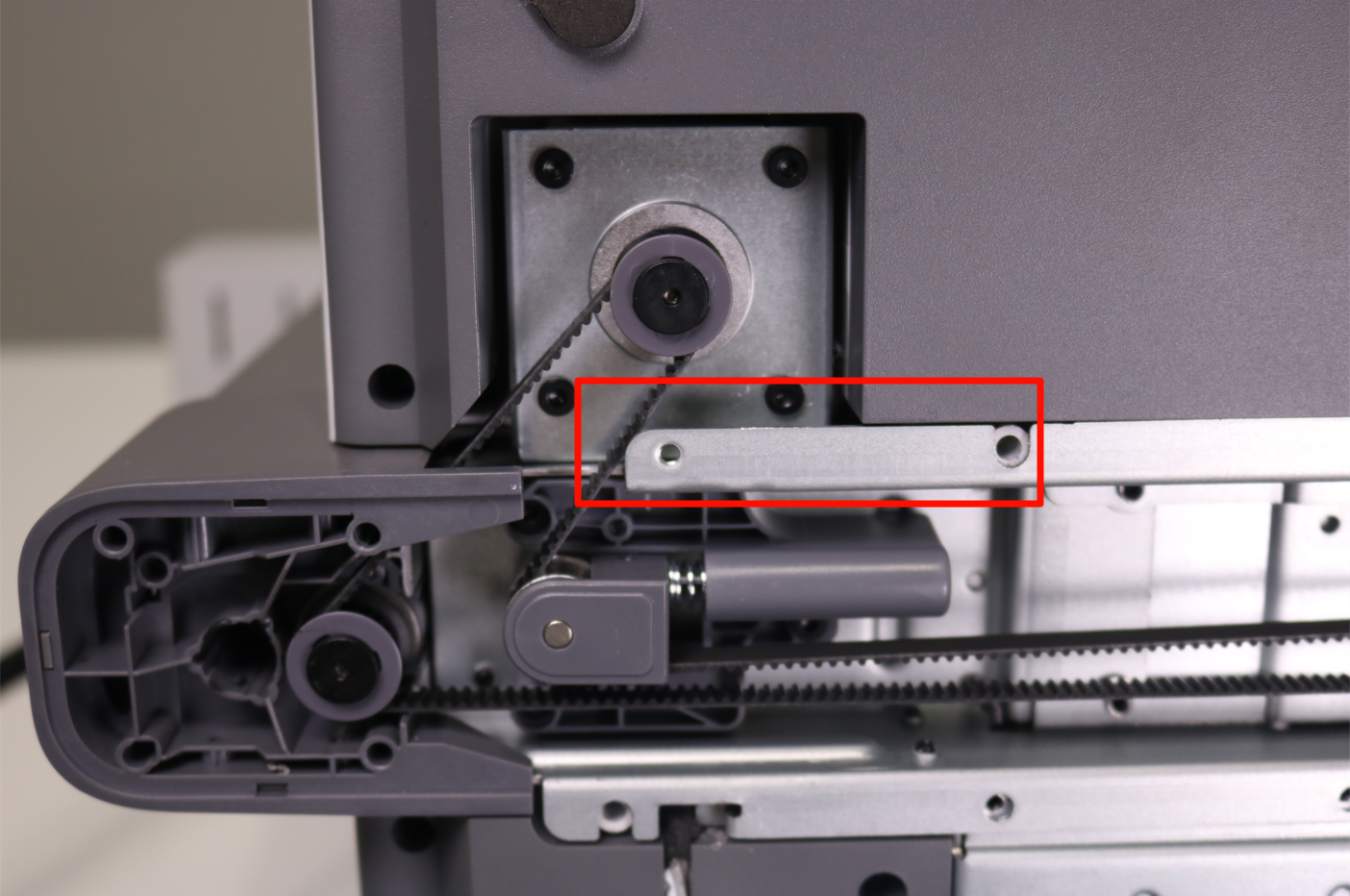

Trin 4: Brug H2.0 unbrakonoglen til at fjerne de 15 skruer fremhaevet nedenfor. Derefter kan du afmontere Z-aksens daeksel.

De fremstaende skruehoveder inde i bundpladen er skarpe, og der kan vaere grater pa nogle dele af metalrammen. Vaer forsigtig under af- og pamontering, vaer opmaerksom pa at undga disse dele, eller brug skaeresikre handsker under arbejdet.

Afmonter Z-remmen

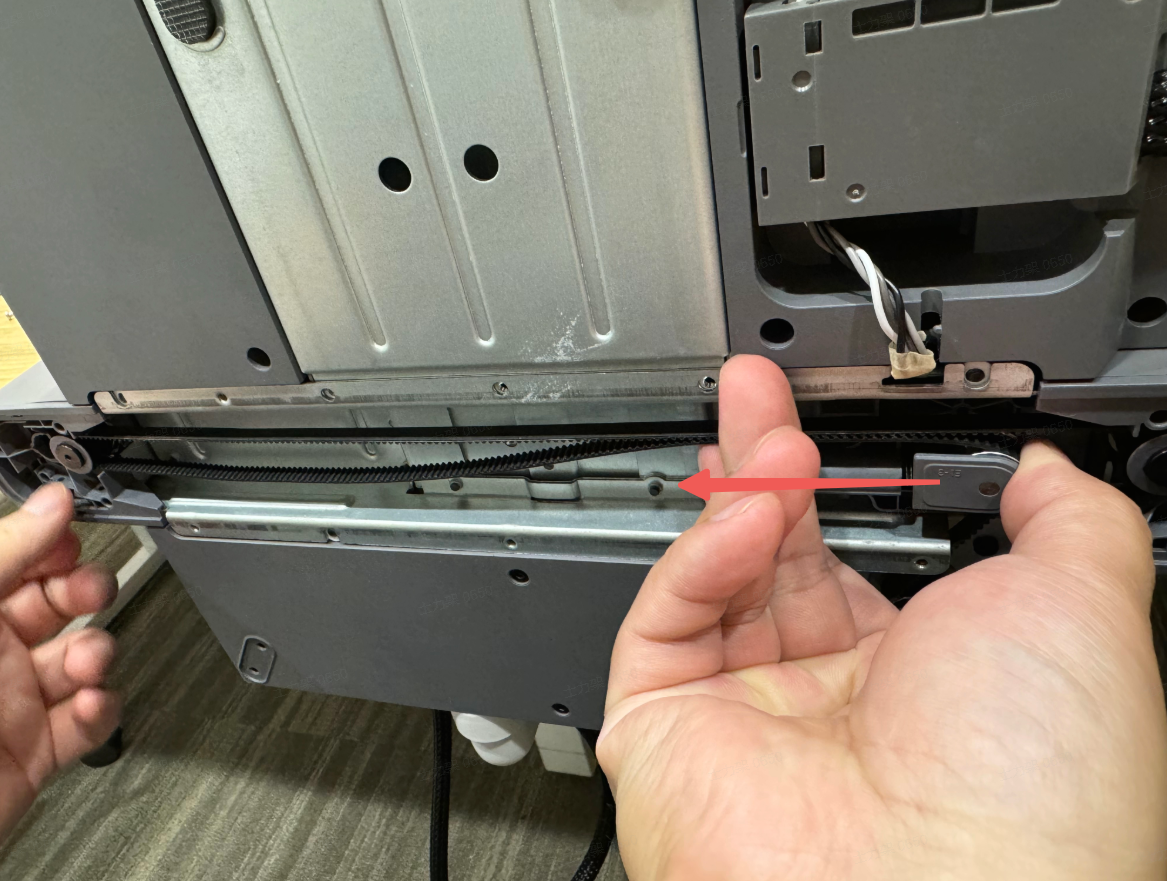

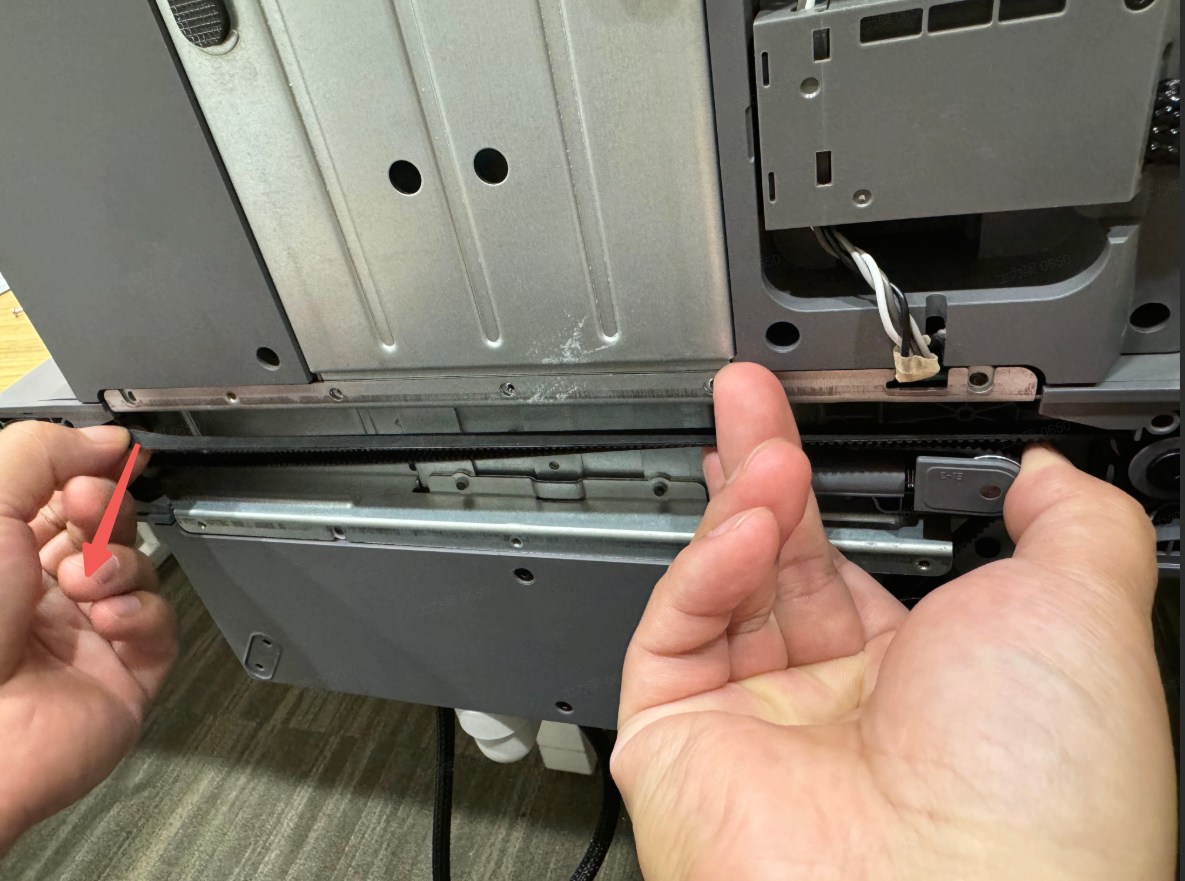

Tryk og hold spaenderen mod venstre, og traek derefter remmen mod dig selv for at fjerne den.

Monteringstrin

Monter Z-remmen

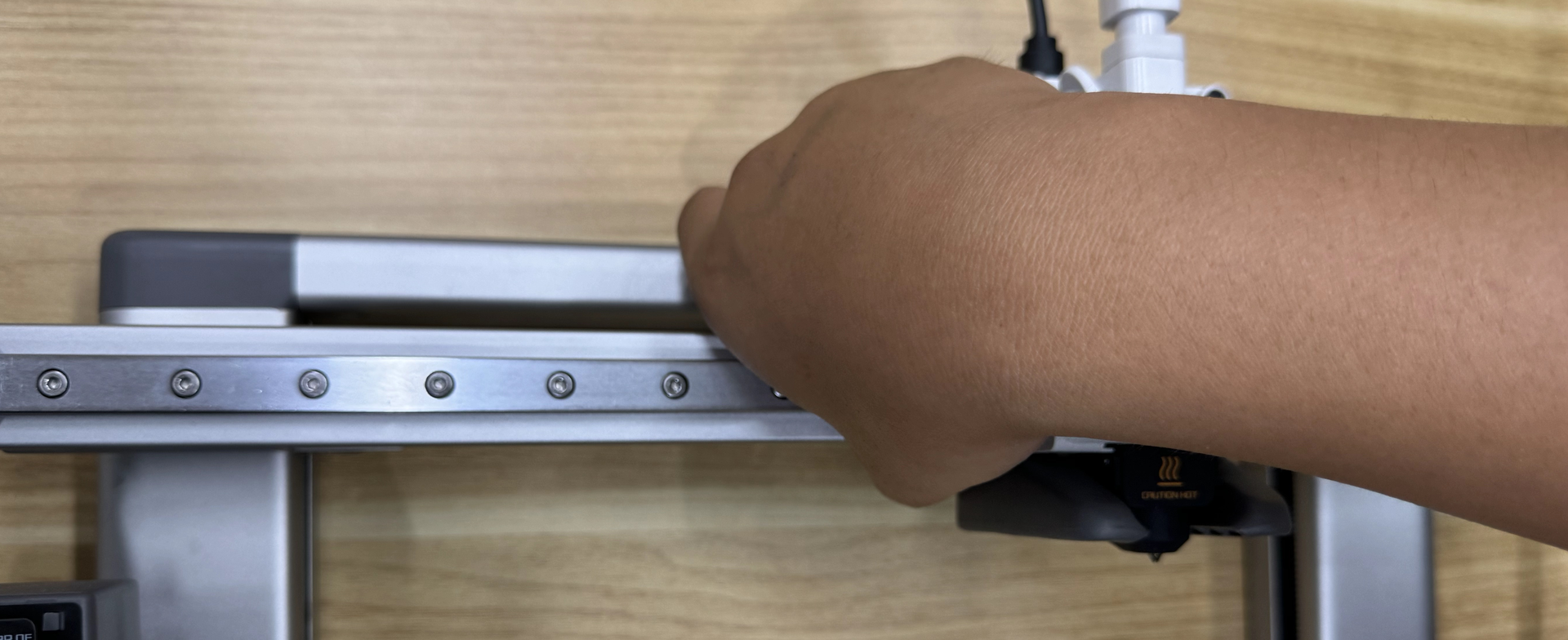

Trin 1: Kontroller, om X-aksen er parallel med toppen. Hvis de ikke er parallelle, skal du manuelt skubbe X-aksen til toppen, indtil de er parallelle.

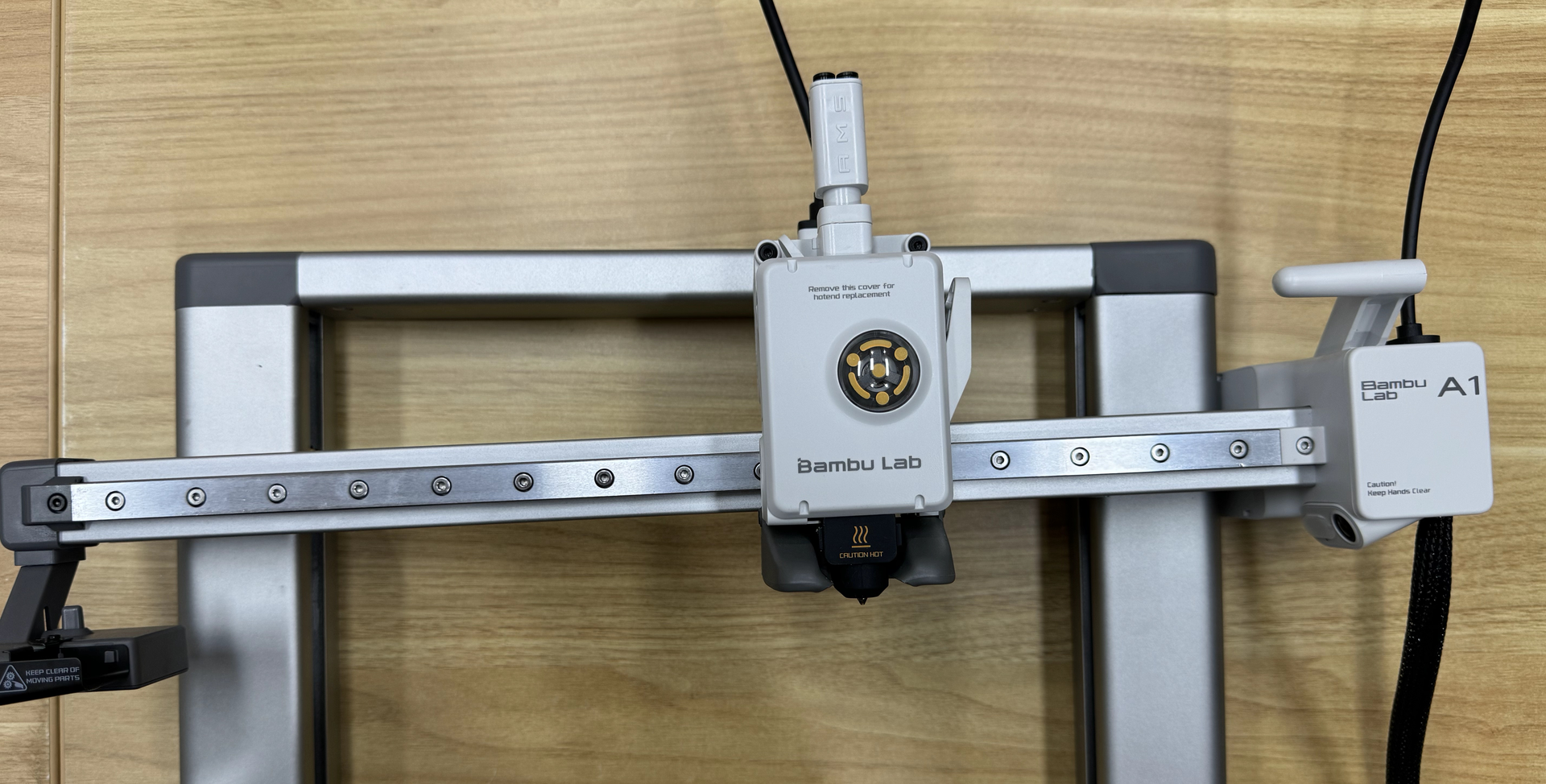

X-aksen er ikke parallel med toppen.

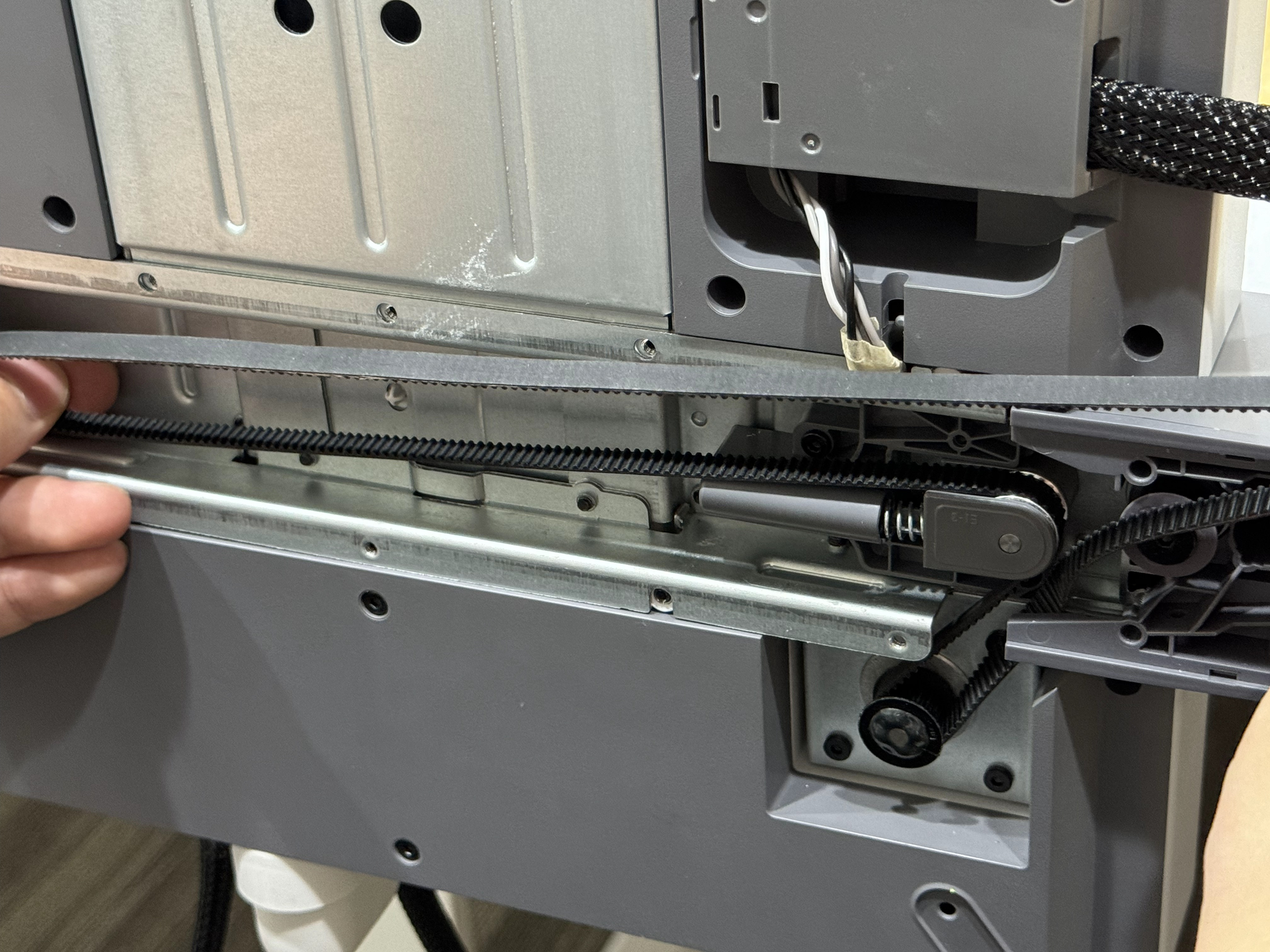

Trin 2: Monter remmen pa tandhjulet og spaenderen i nederste hojre hjorne.

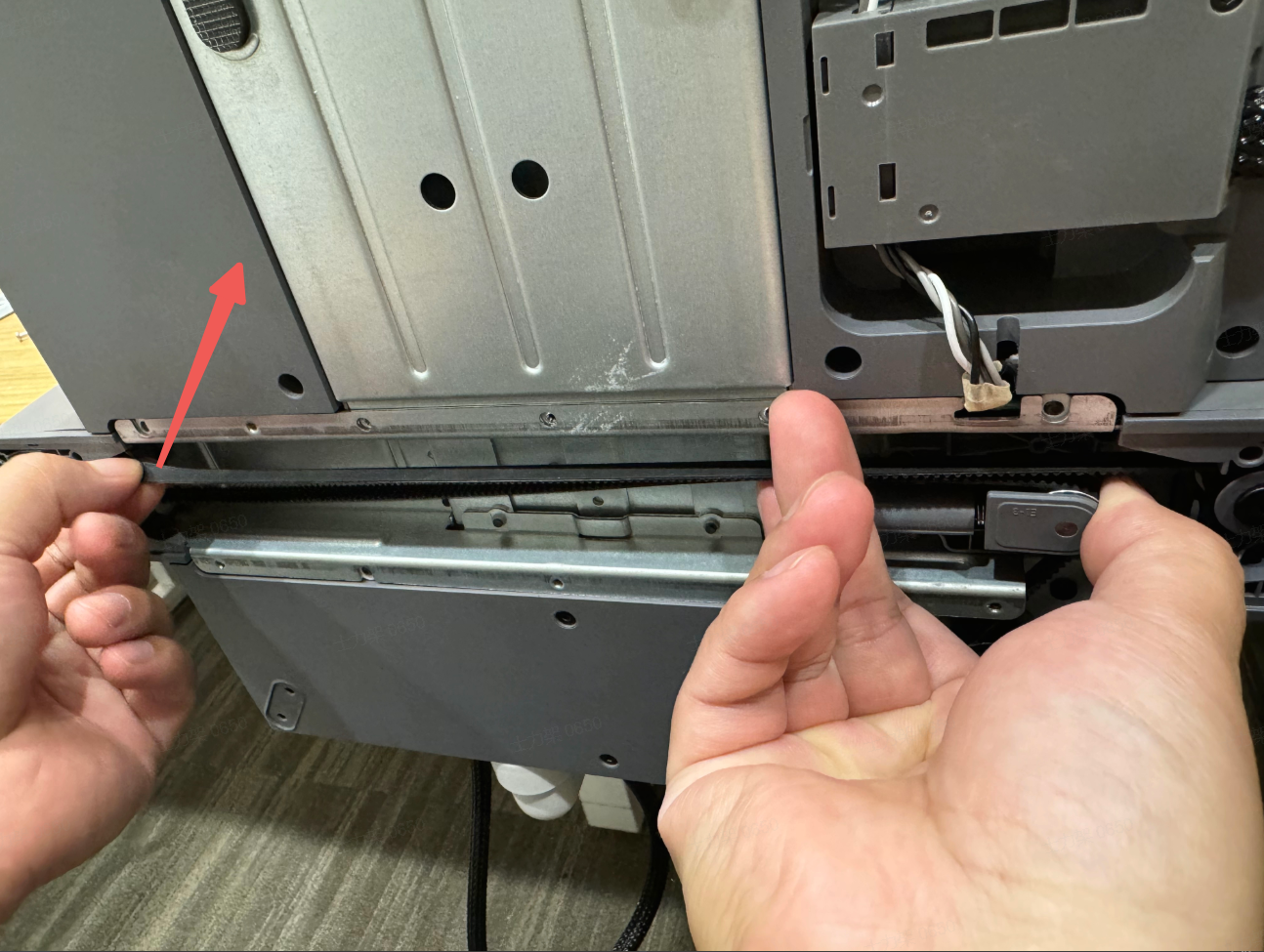

Trin 3: Tryk og hold spaenderen mod venstre, og monter derefter remmen pa tandhjulet til venstre.

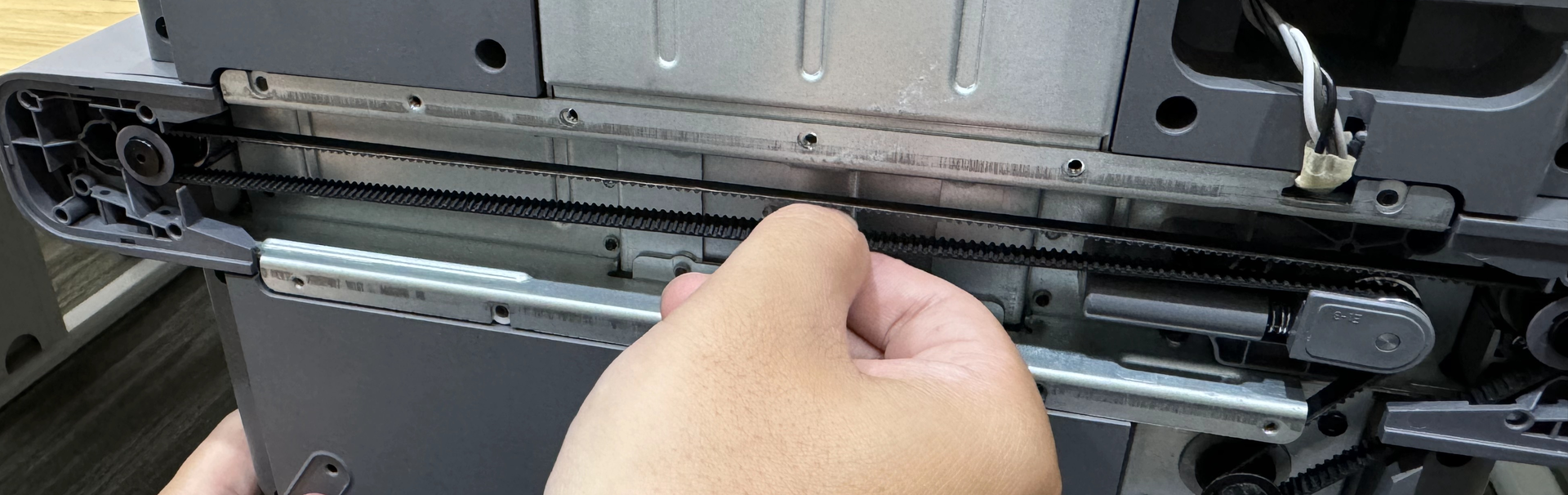

Trin 4: Traek i remmen for at kontrollere, om den kan bevaege sig jaevnt.

Hvis ikke, sa kontroller, om remmen er korrekt monteret, og om spindlen sidder fast.

Monter Z-aksens daeksel

Trin 1: Placer daekslet, og brug derefter H2.0 unbrakonoglen til at spaende de 15 skruer fremhaevet med gront.

Trin 2: Placer printeren pa bordet, og brug derefter H2.0 unbrakonoglen til at spaende de 4 skruer fremhaevet med gront.

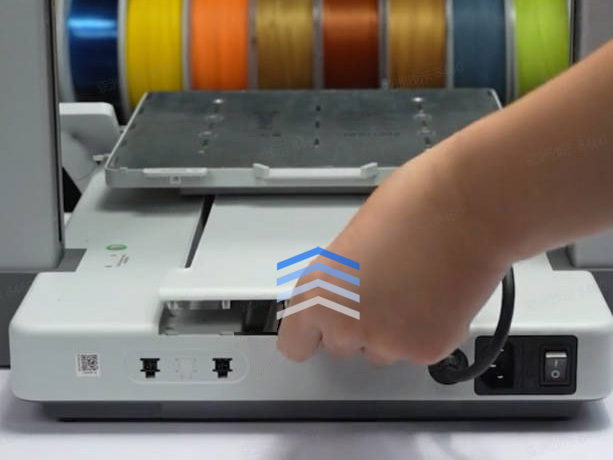

Trin 3: Saet Y-aksens daeksel tilbage.

Spaend Z-remmen

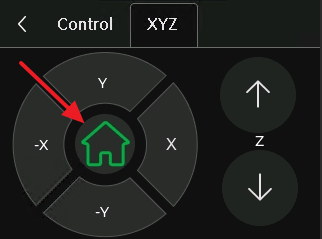

Trin 1: Taend printeren. Ga til skaermen nedenfor, og udfor en homing-proces.

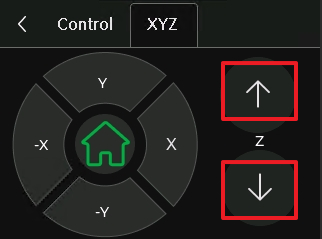

Trin 2: Nar homing er fuldfort, skal du trykke pa op- og ned-knapperne til hojre kun en gang hver, sa X-aksen bevaeger sig op og ned en gang.

Inden du flytter X-aksen ned, skal du sikre dig, at dysen ikke rorer varmebordet!

Trin 3: Brug H2.0 unbrakonoglen til at spaende de 2 spaendeskruer.

Kalibreringstrin efter arbejdet

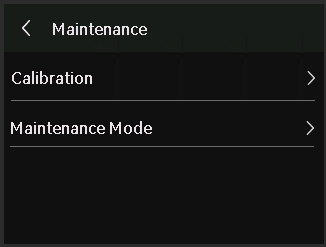

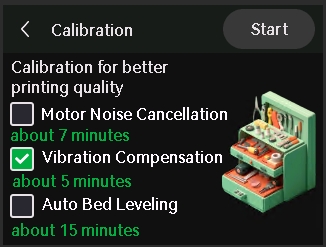

I Kalibrering-skaermen skal du kun vaelge Vibrationskompensation og derefter trykke pa Start.
Kalibreringen bekraefter, at printeren korer som forventet.
