A1: Udskift AMS-forbindelseskort (vejledning)

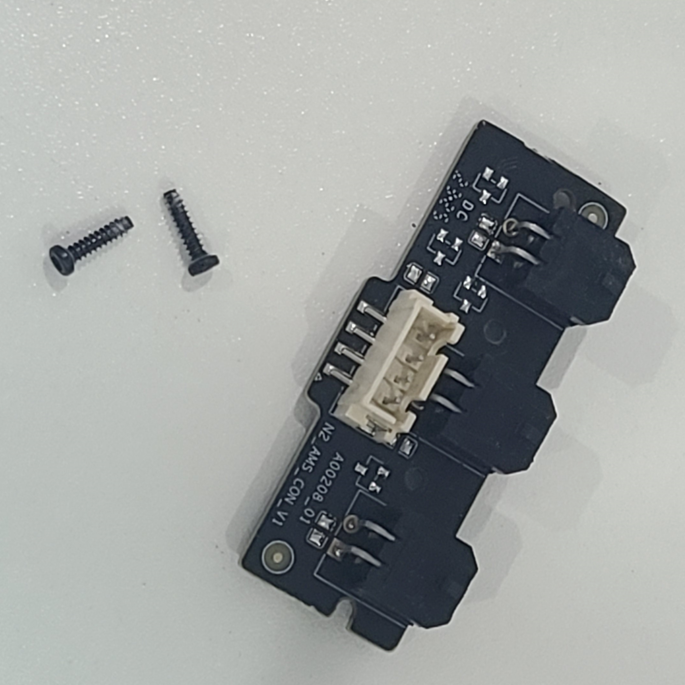

AMS-forbindelseskort

AMS-forbindelseskortet er et printkort, der leverer 24V strøm og samtidig håndterer kommunikationen mellem AMS og printeren.

Hvornår skal det udskiftes

Når der er en strømforsynings- eller kommunikationsfejl med AMS.

Nødvendigt værktøj og materialer

• Nyt AMS-forbindelseskort

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

Sikkerhedsadvarsel

❗❗ VIGTIGT
Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder ledninger til værktøjshovedet, fordi det kan forårsage kortslutning at lade printeren stå tændt under sådanne opgaver, hvilket kan føre til yderligere skade på elektronikken og sikkerhedsrisici.
Når du udfører vedligeholdelse eller fejlfinding på printeren, kan det være nødvendigt at afmontere visse dele, herunder hotend. Denne proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skade.
Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Dette forhindrer kortslutninger eller skader på printerens elektronik. Derved undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.
Hvis du har bekymringer eller spørgsmål om at følge denne vejledning, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Demonteringstrin

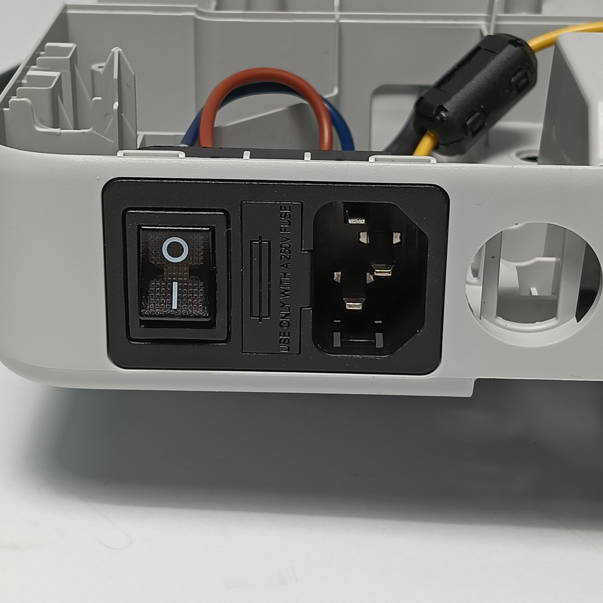

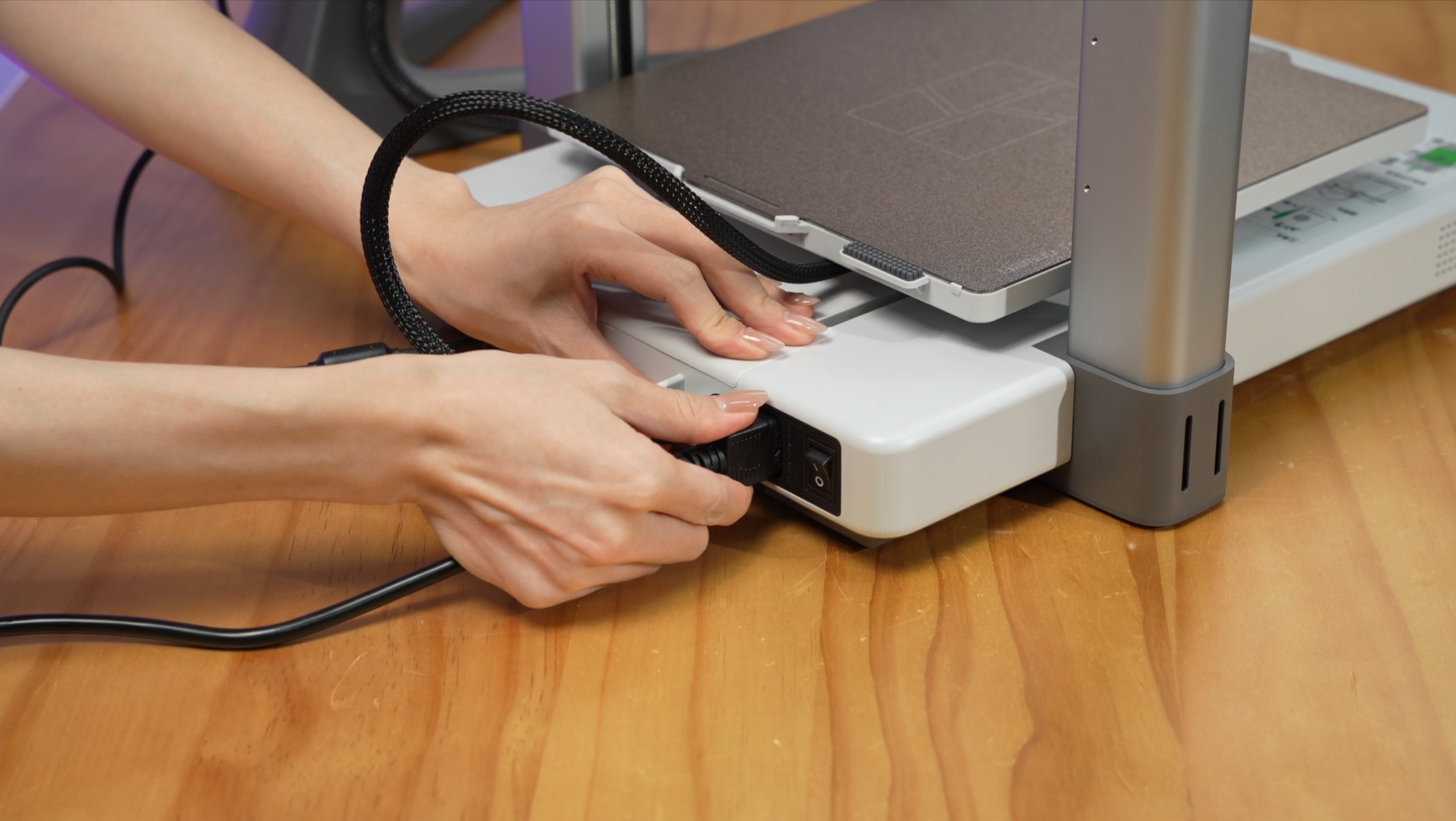

Trin 1: Sluk printeren, og afbryd strømkablet

Trin 2: Fjern AMS lite

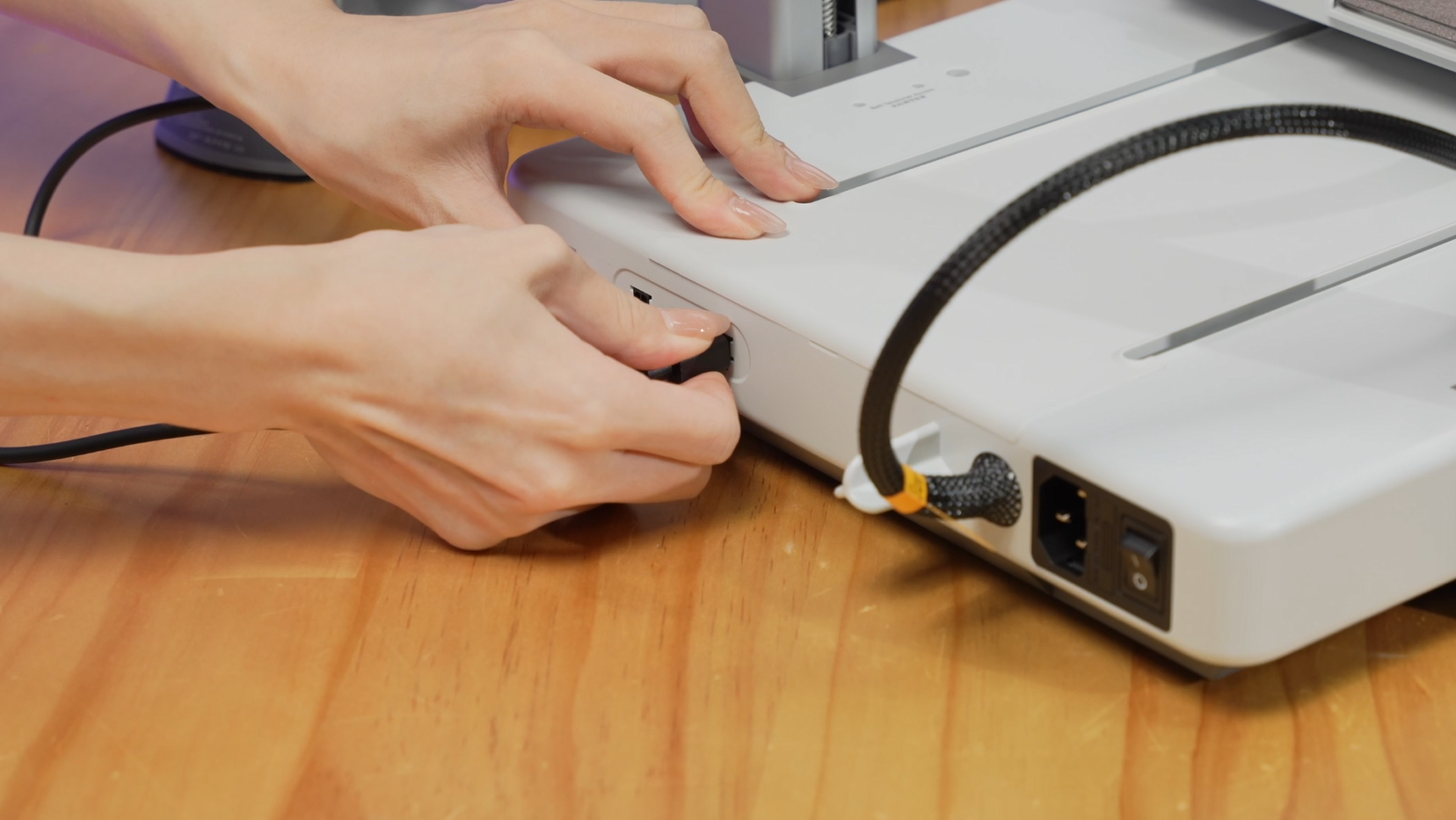

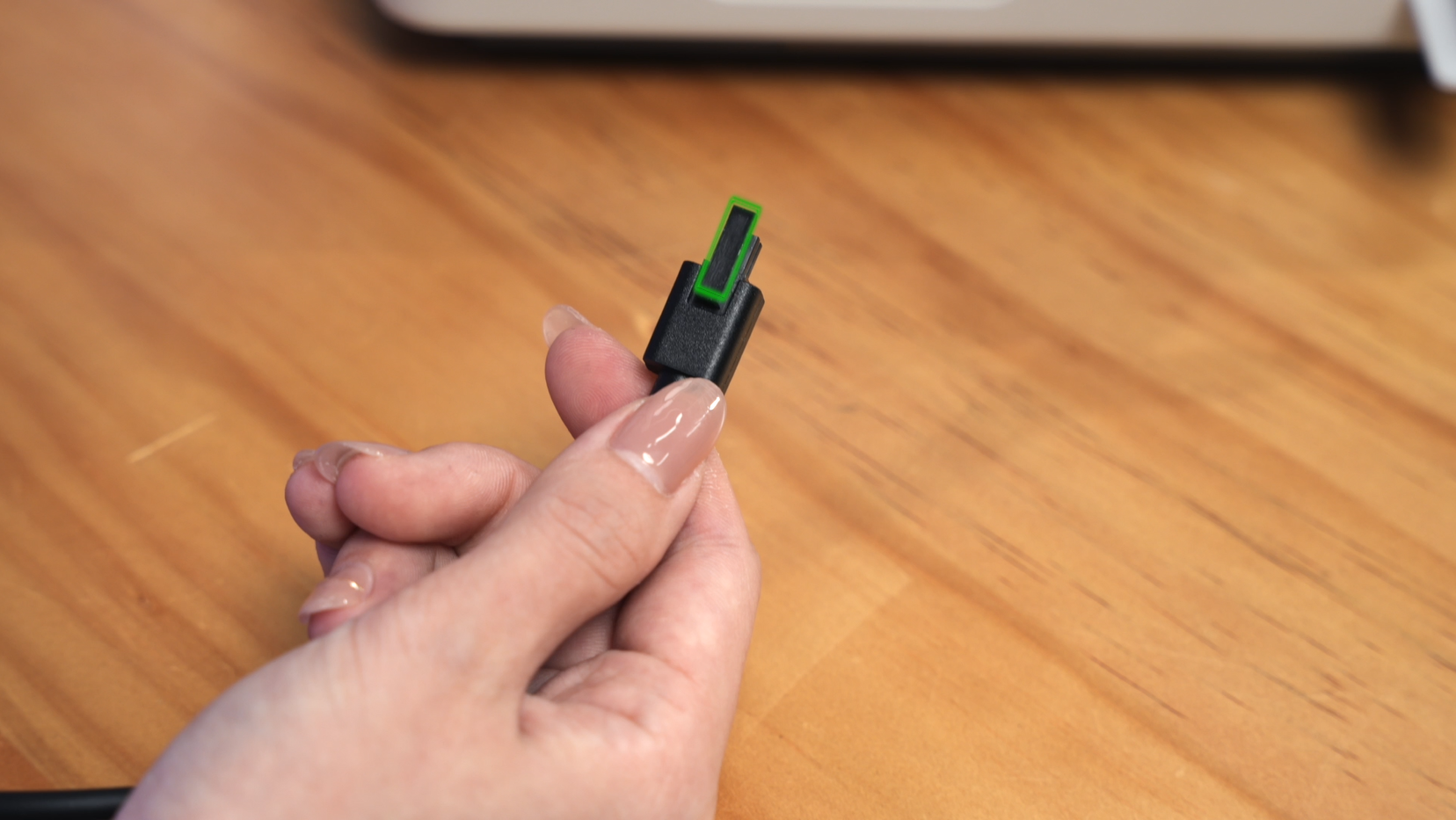

Tryk på bunden af kabelstikket for at afbryde AMS lites 4-pin kabel.

Trin 3: Fjern det bageste bunddæksel

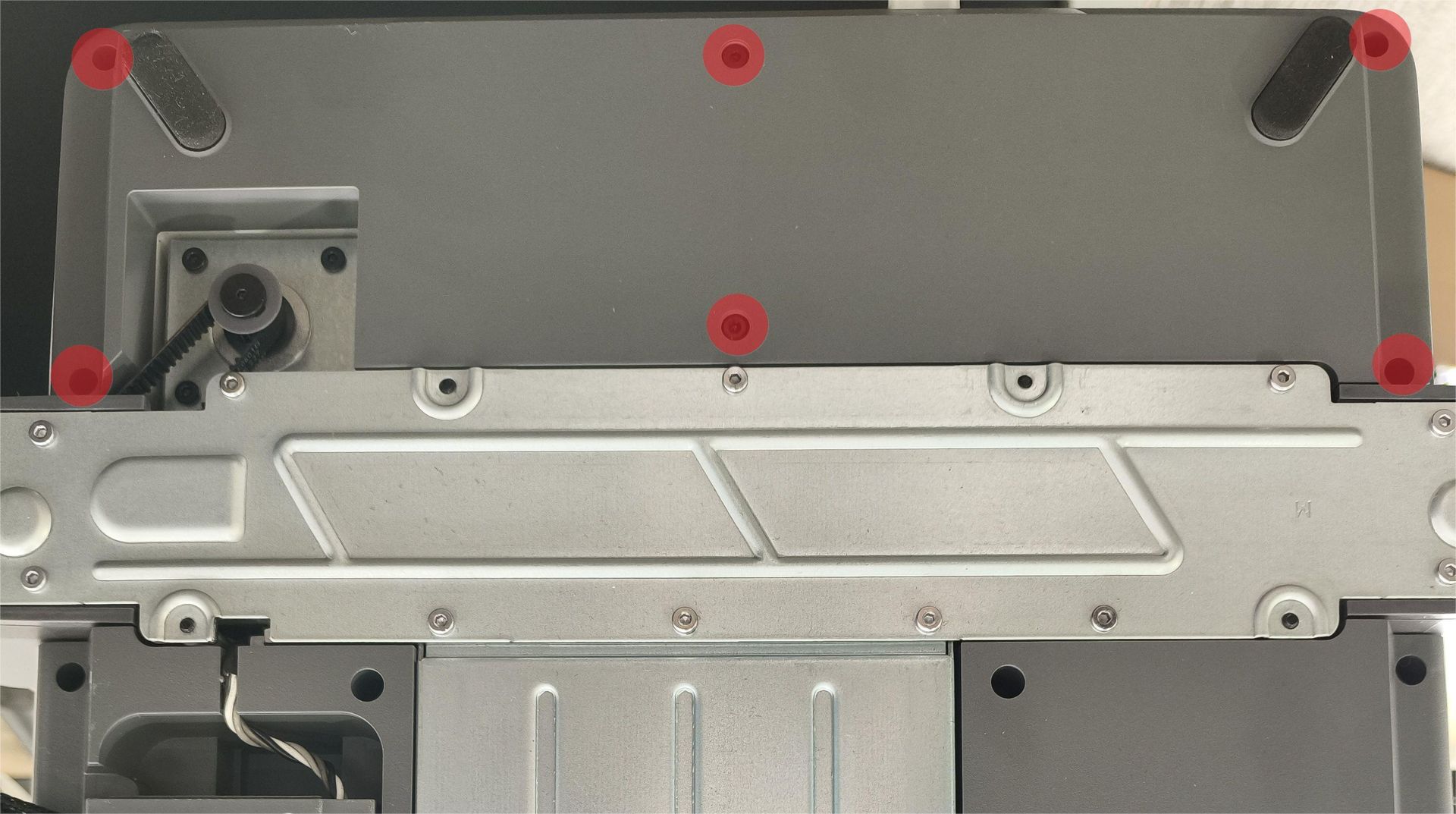

Fjern de 6 skruer markeret med rødt med en H2.0 unbrakonøgle for at fjerne det bageste bunddæksel.

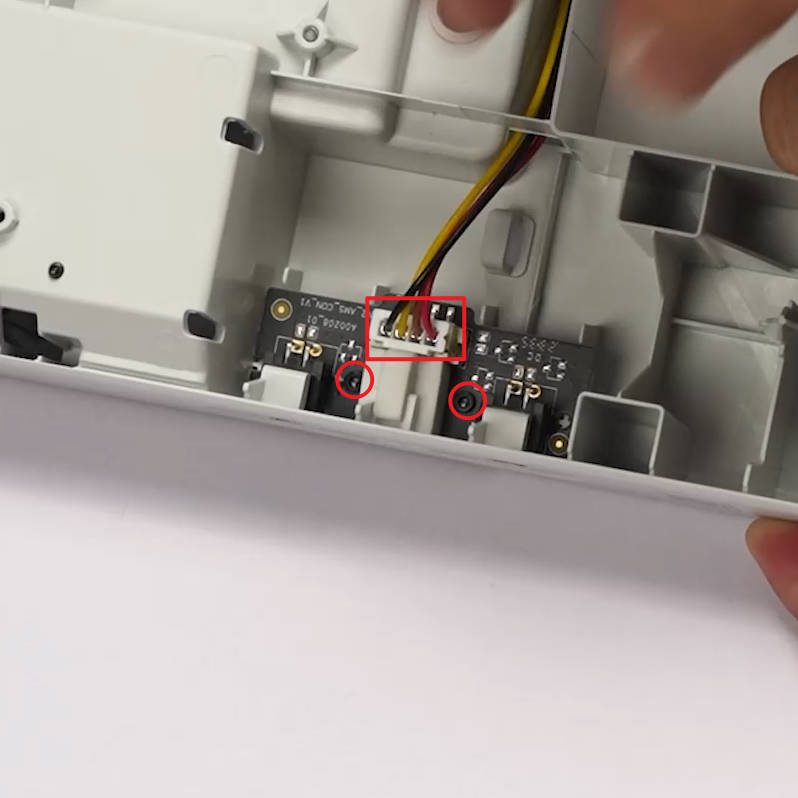

Trin 4: Fjern AMS-forbindelseskortet

1. Afbryd kablet.
2. Fjern 2 skruer med en H1.5 unbrakonøgle.
3. Fjern AMS-forbindelseskortet.

Monteringstrin

Trin 1: Monter AMS-forbindelseskortet

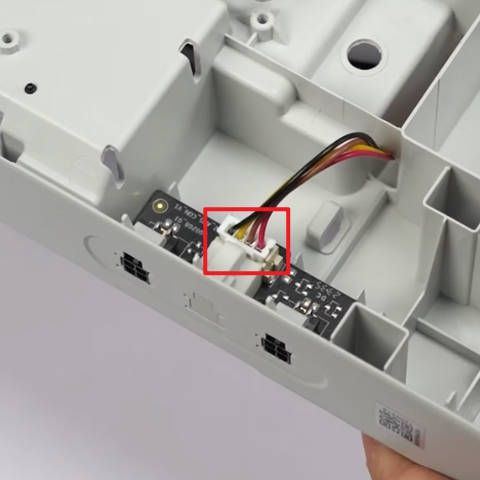

1. Når du har bekræftet justeringen, indsæt det nye AMS-forbindelseskort, og tryk det godt fast, indtil det sidder helt på plads, og tilslut derefter kablet igen.

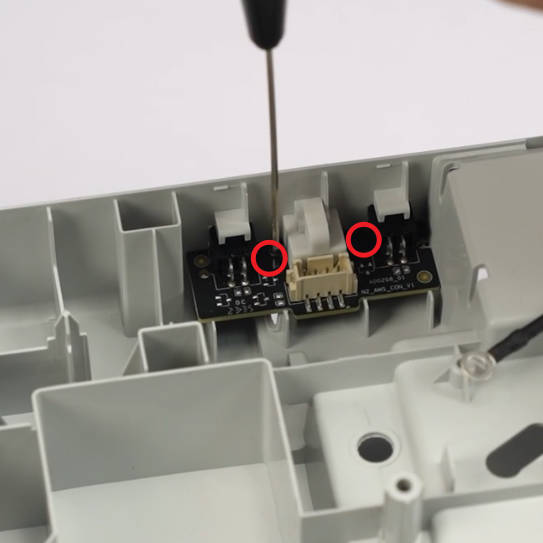

2. Spænd 2 skruer med en H1.5 unbrakonøgle.

Trin 2: Monter det bageste bunddæksel

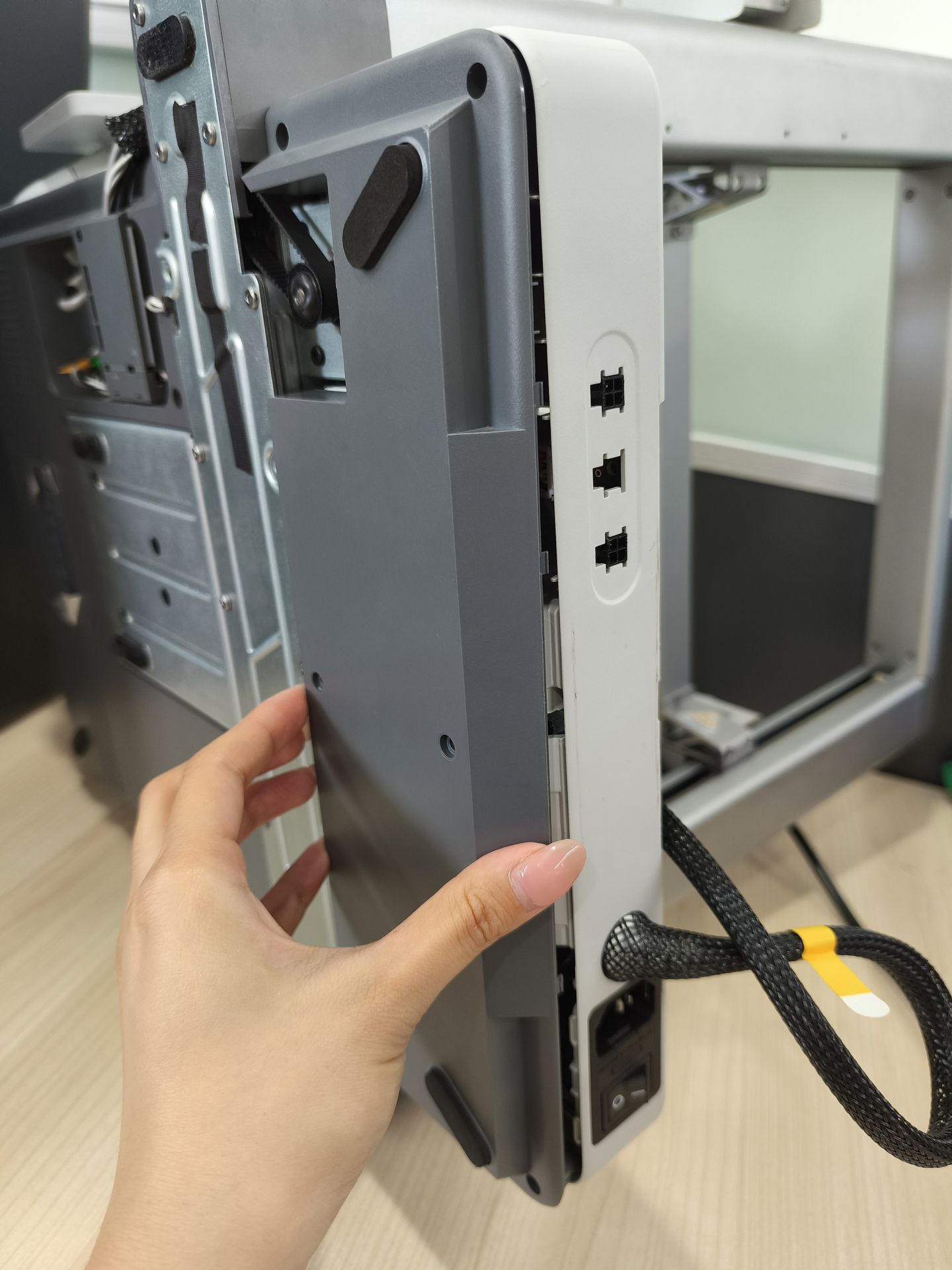

1. Når du har bekræftet justeringen, tryk godt fast, indtil du hører et klik, hvilket angiver, at monteringen er færdig.

2. Spænd 6 skruer med en H2.0 unbrakonøgle.

Kontrollér funktionen

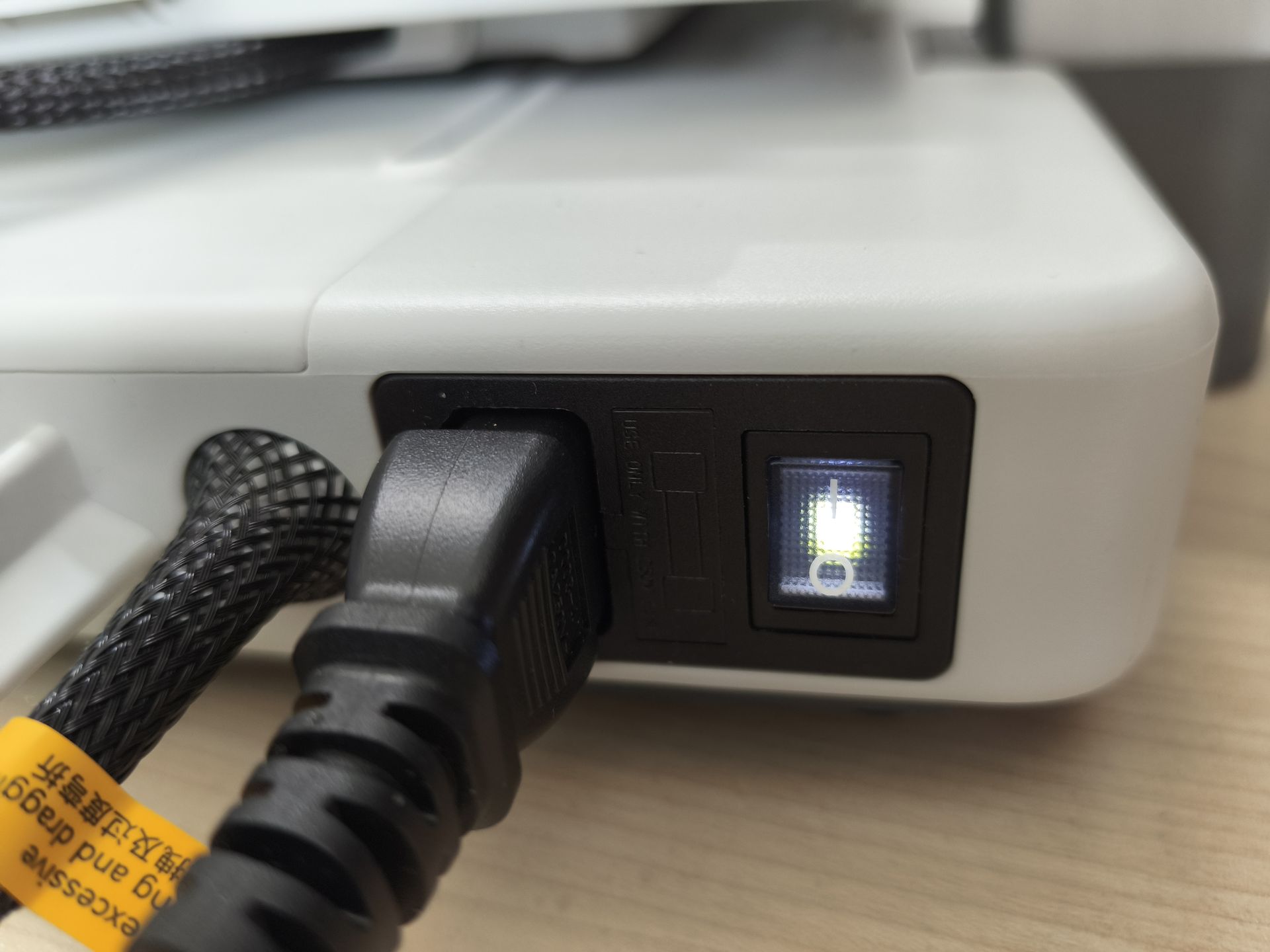

Tilslut strømkablet, og tænd for strømmen.

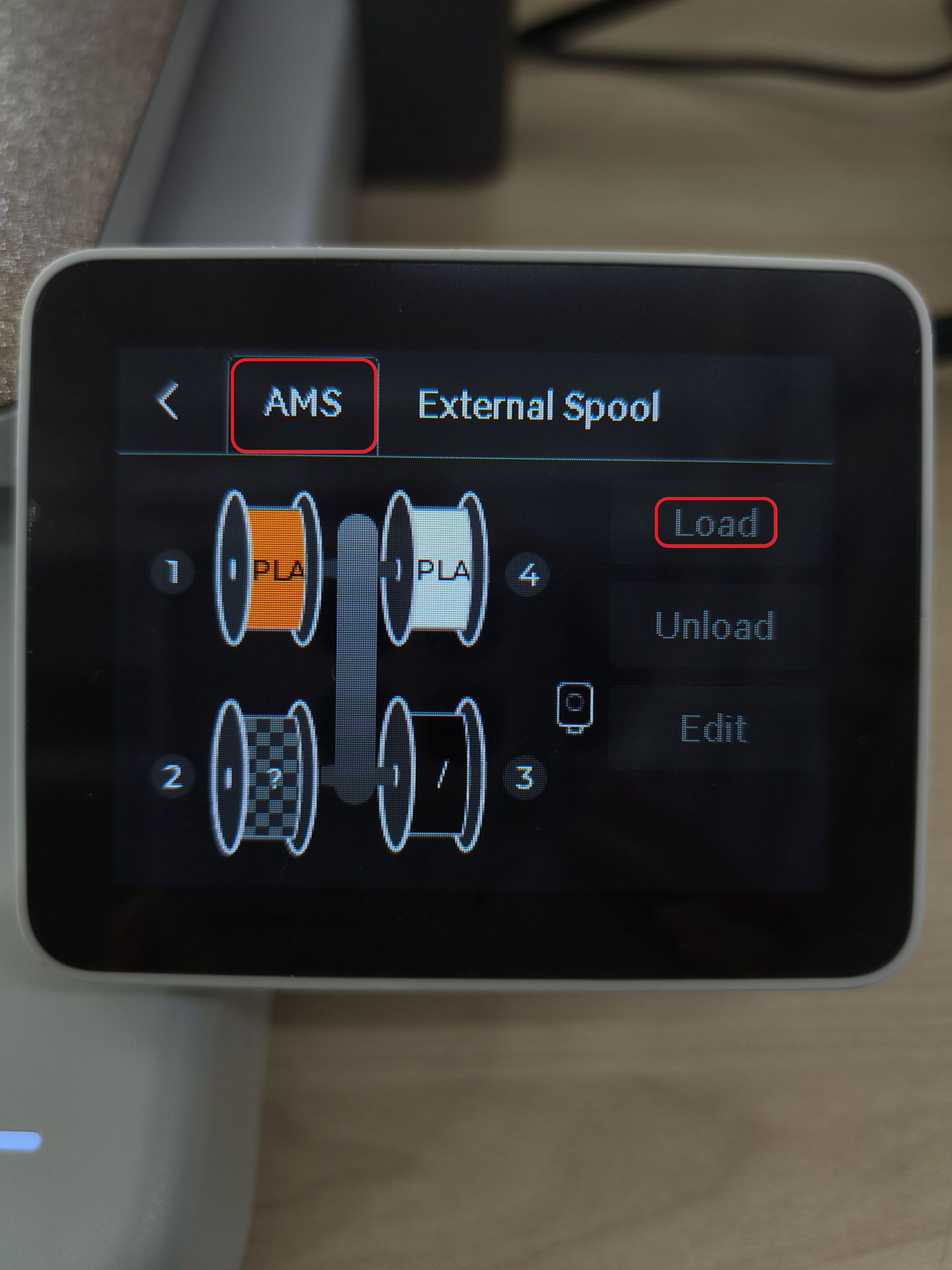

Tryk på "filament" på displayet, så vises AMS-kontrolpanelet. Tryk på "Load" for at køre filamentindlæsningen. Hvis processen gennemføres uden fejl, er udskiftningen af AMS-forbindelseskortet færdig og lykkedes.

Hvis du støder på problemer, så gennemgå først dine trin igen, og tjek alle forbindelser for at prøve igen. Hvis problemerne fortsætter, kontakt serviceteamet for yderligere hjælp.
