A1 remstramning: stram X-, Y- og Z-remmen korrekt

A1 remstramning

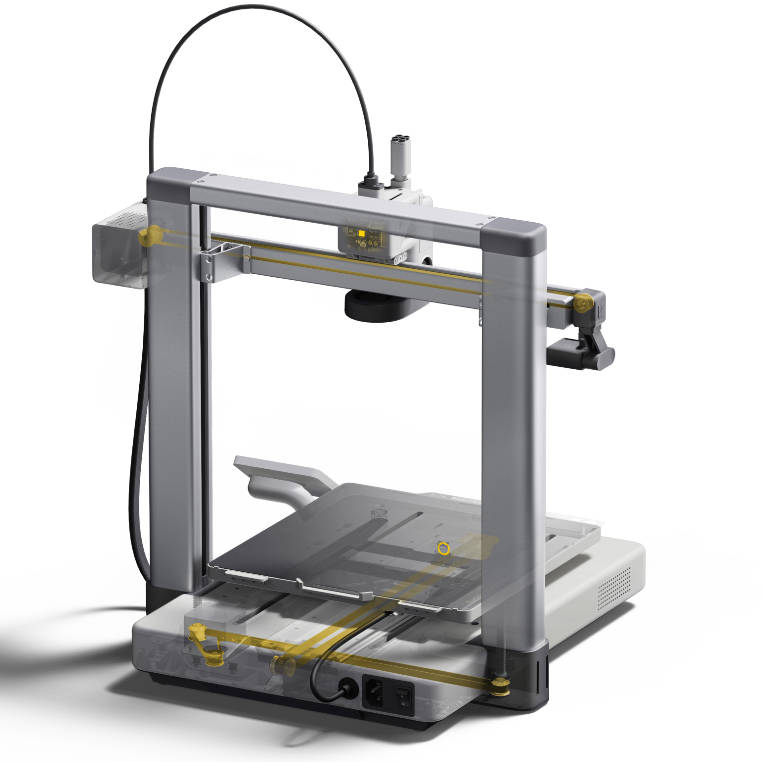

Vi bruger tre tandremme på A1-printeren. De er transmissionsdelene, der gør det muligt for printhovedet (X), varmepladen (Y) og X-aksen (Z) at bevæge sig i de fastsatte retninger. At stramme tandremmene korrekt på det rette tidspunkt er afgørende for at bevare printkvaliteten.

A1-printeren udfører en frekvensanalyse under forberedelsesprocessen. Ud fra resultaterne af analysen afgør den, om tandremmene skal efterstrammes. Hvis efterstramning bekræftes nødvendig, viser printeren en relevant besked. Følg beskeden for at stramme den pågældende rem og fuldfør kalibreringen.

Nødvendigt værktøj

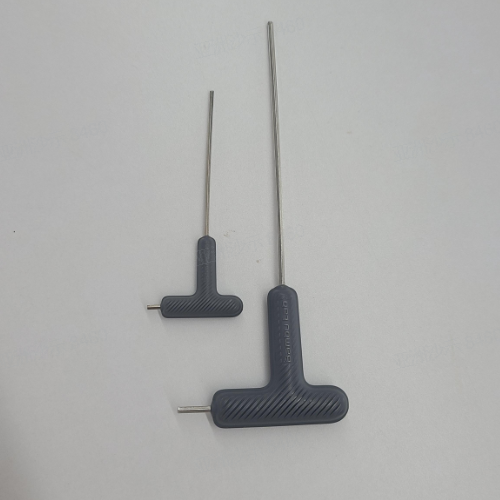

H2.0 unbrakonøgle

Stramning af X-aksens rem

Placering af strammeskruen

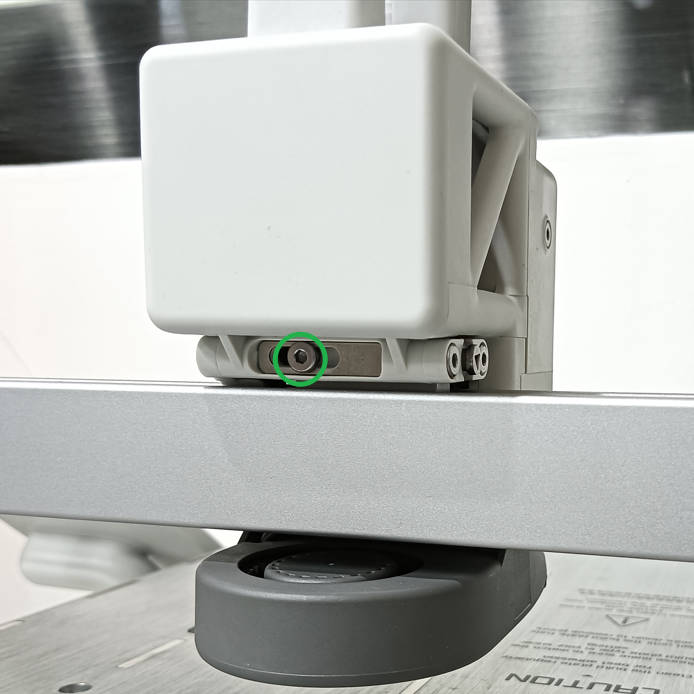

Stramningspositionen for X-remmen sidder bag på printhovedet, som vist på følgende figur.

Sådan strammer du remmen på X-aksen

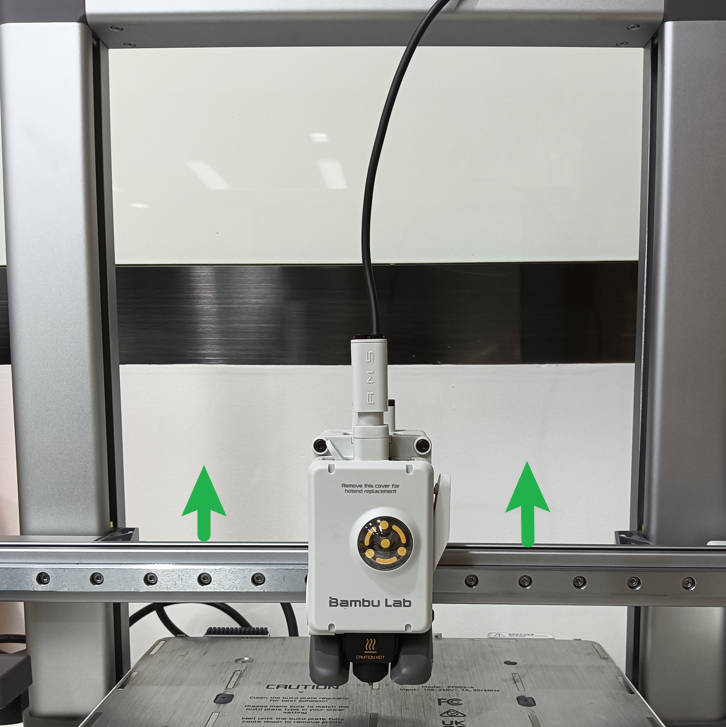

1. Betjen printeren for at hæve X-aksen til midterpositionen af Z-aksen, så du undgår at ridse varmepladen, når du flytter printhovedet, og sluk derefter printeren;

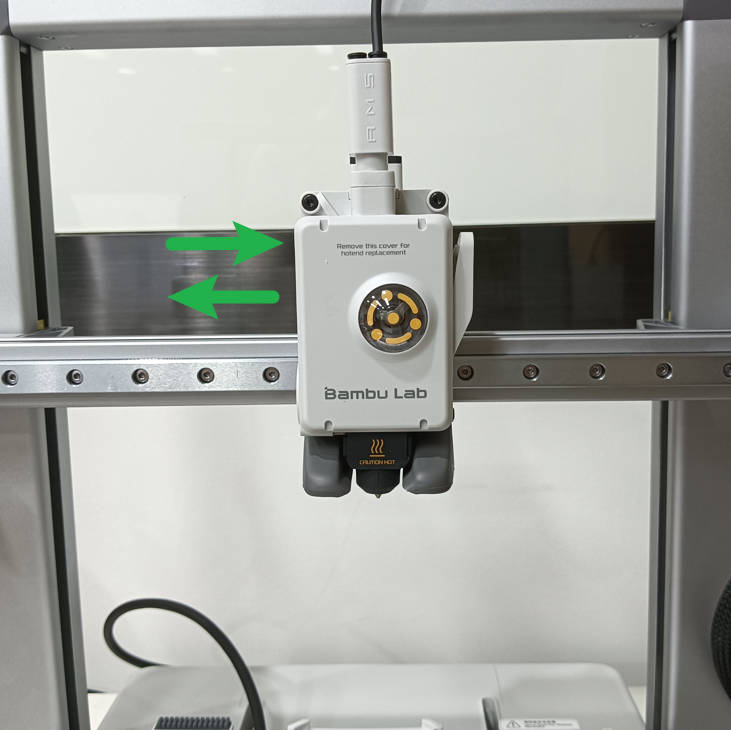

2. Løsn strammeskruen en omgang med en H2.0 unbrakonøgle (løsn den ikke helt), og flyt printhovedet frem og tilbage langs X-aksen 3 gange med hånden (fra øverste venstre til øverste højre på aksen), og spænd derefter strammeskruen igen.

Stramning af Y-aksens rem

Placering af strammeskruerne

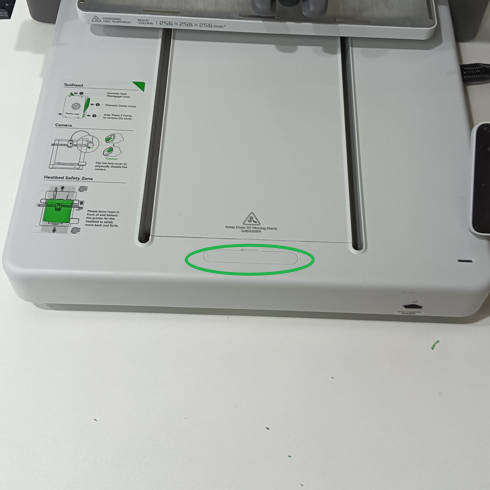

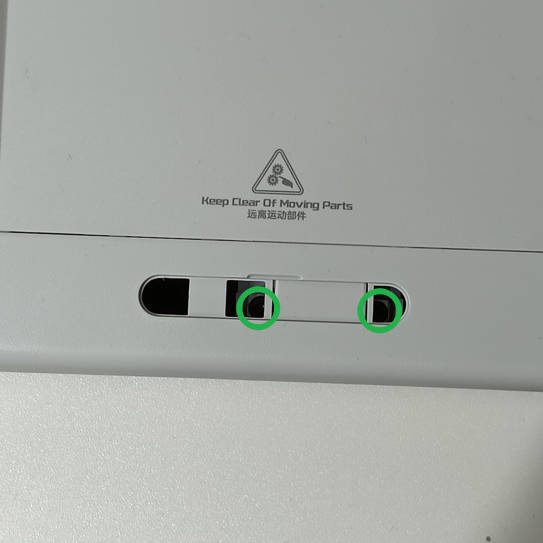

Strammeskruerne til Y-aksens rem sidder foran på bundpladen, dækket af en lille hætte, som først skal fjernes.

Sådan strammer du remmen på Y-aksen

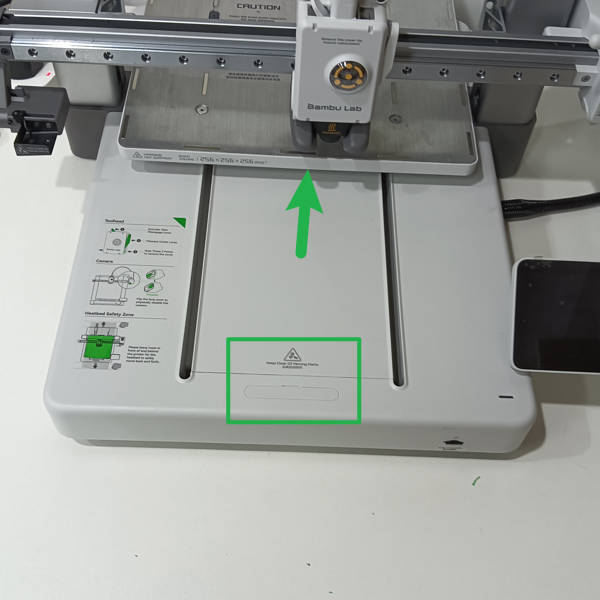

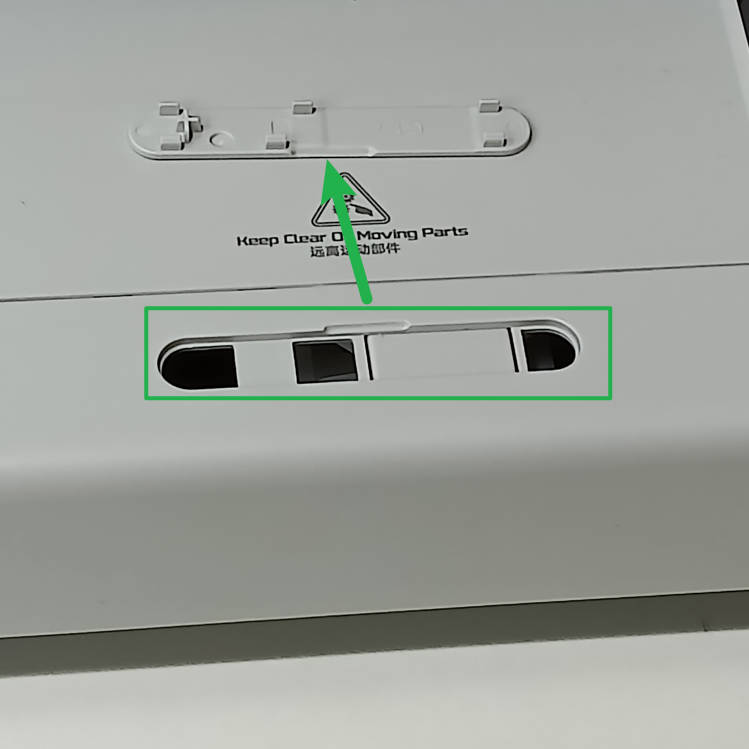

1. Flyt varmepladen bagud for at blotlægge stramningspositionen for Y-remmen, og fjern den lille hætte;

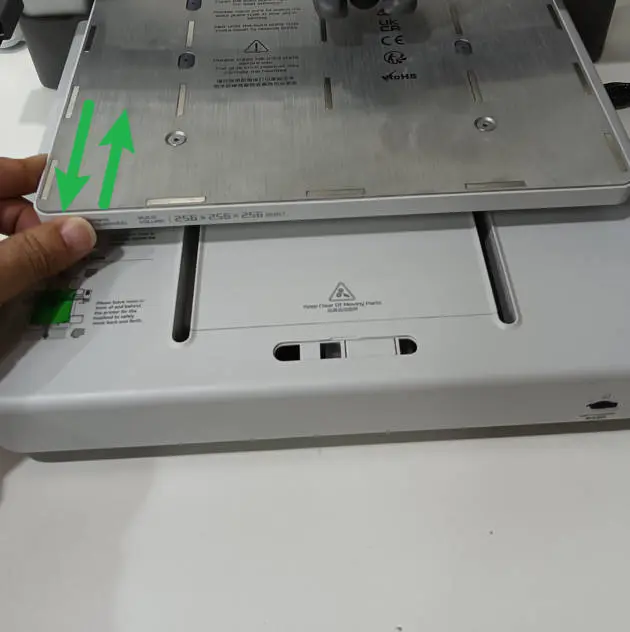

2. Løsn de to strammeskruer en omgang med en H2.0 unbrakonøgle (løsn dem ikke helt), og flyt derefter varmepladen frem og tilbage langs Y-aksen tre gange med hånden. Spænd derefter strammeskruerne igen.

Bemærk: Løsn eller fjern ikke Y-strammeskruerne helt, da du ellers kan blive nødt til at samle Y-strammeren igen.

Stramning af Z-remmen

Placering af strammeskruen

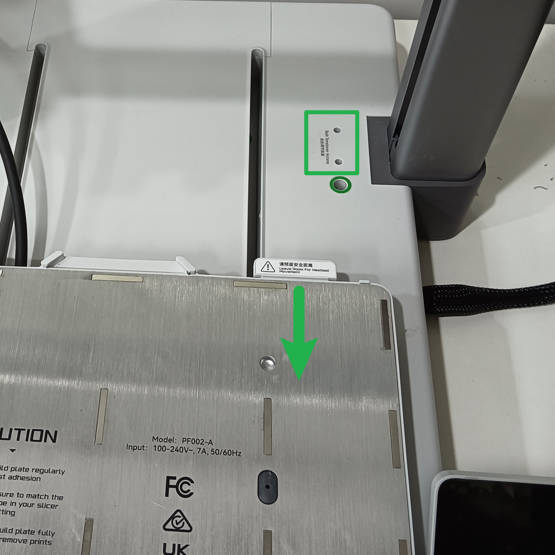

Stramningspositionen for Z-remmen sidder nær Z-aksens højre søjle, som kan ses ved at flytte varmepladen fremad.

Sådan strammer du remmen på Z-aksen

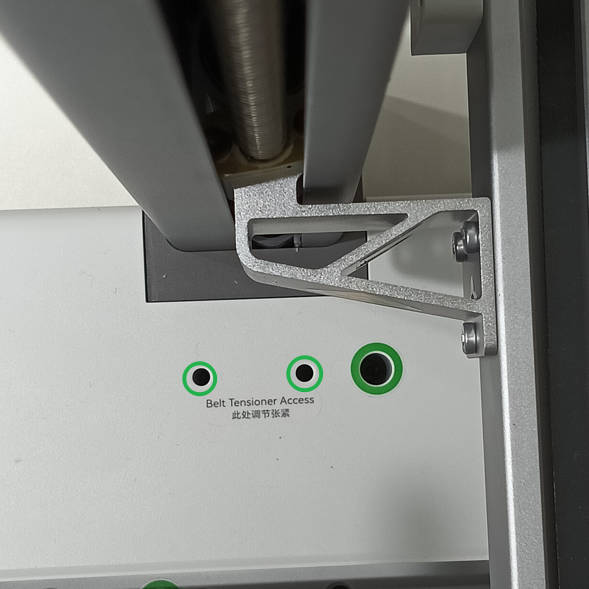

1. Flyt varmepladen fremad for at blotlægge stramningspositionen for Z-remmen, og løsn de to strammeskruer en omgang med en H2.0 unbrakonøgle (løsn dem ikke helt)

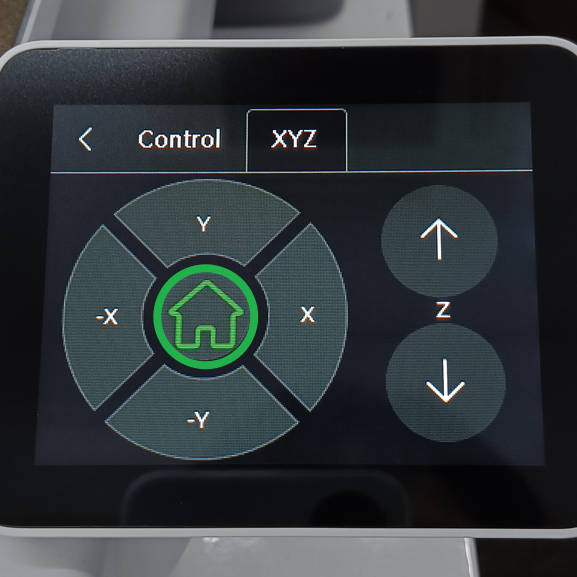

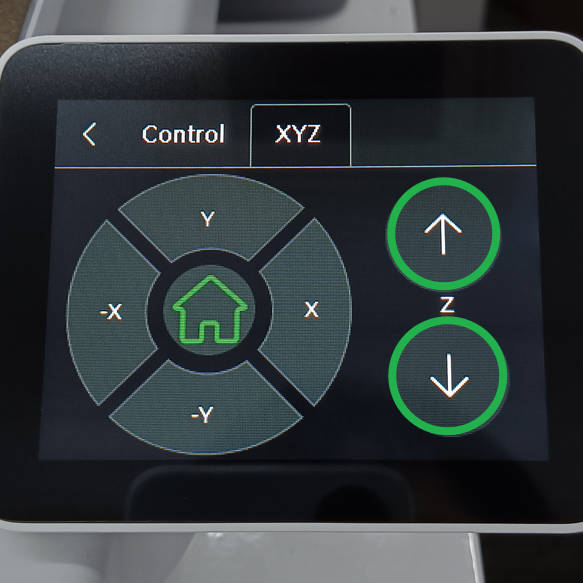

2. Gå ind i Control-menuen og udfør Homing; hold derefter Z-aksens op- (ned-)knap nede for at flytte X-aksen op og ned en gang langs Z-aksens retning (pas på, at dysen ikke rammer varmepladen), og spænd derefter de 2 strammeskruer igen;

Kalibrering

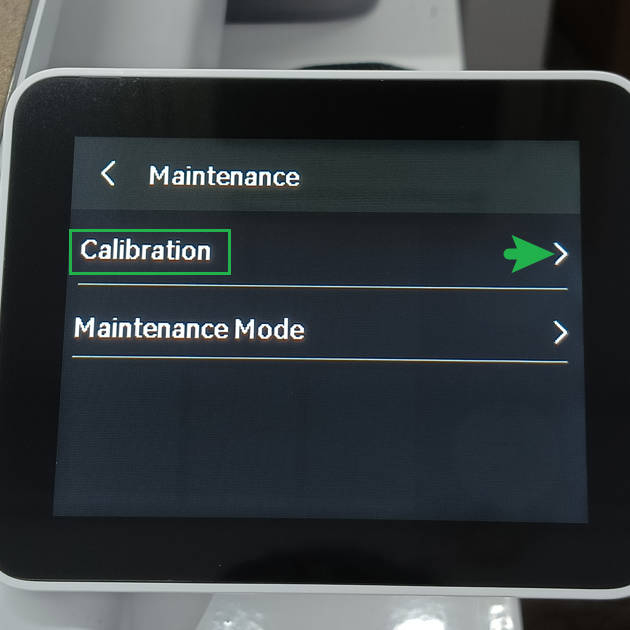

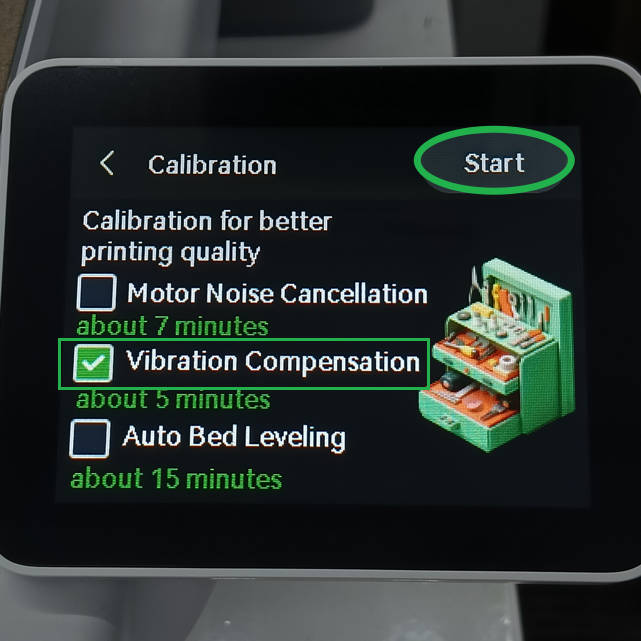

Tænd printeren, vælg Vibration Compensation i kalibreringsmenuen, og fuldfør kalibreringsprocessen.
