X-motor: udskiftningsguide til A1 mini

X-motor

X-motoren er en stepmotor monteret på printerens X-akse, der driver toolhead'et i X-aksen.

Hvornår bruger du den?

• X-motoren er brændt af
• Efter analyse af loggene har den officielle tekniske support bekræftet, at X-motoren er defekt.

Sikkerhedsadvarsel

Vigtigt!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og koble den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse.

Hvis du har spørgsmål eller bekymringer om denne guide, så opret en ny sag på vores supportside, så svarer vi hurtigst muligt og hjælper dig.

Nødvendige værktøjer og materialer

• X-motor til Bambu Lab A1 mini (købslink: X Motor - A1 mini )
• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• Skævbider

Afmonter X-motoren

Trin 1: Fjern bundpladen

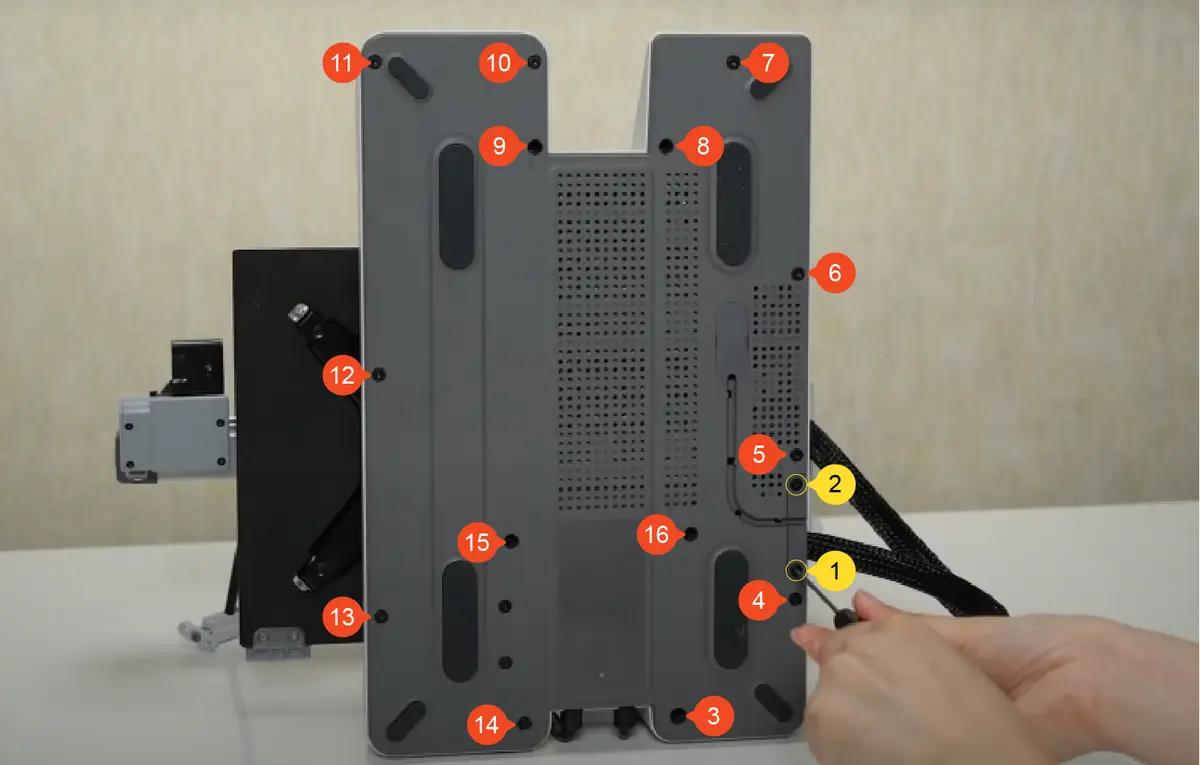

Vip printeren bagover, indtil Z-aksens søjler rører bordpladen.
Brug en H2.0 unbrakonøgle til at fjerne de 2 skruer (BT2.6×8), og fjern derefter de 14 skruer (BT3×8). Træk i nylonnettet for at løsne bundpladen, og fjern den derefter.

Trin 2: Fjern bundkortets blæser

Brug H2.0 unbrakonøglen til at fjerne 2 skruer (MG2.5×15), og kobl bundkortblæserens kabel fra.

Trin 3: Kobl kablerne fra

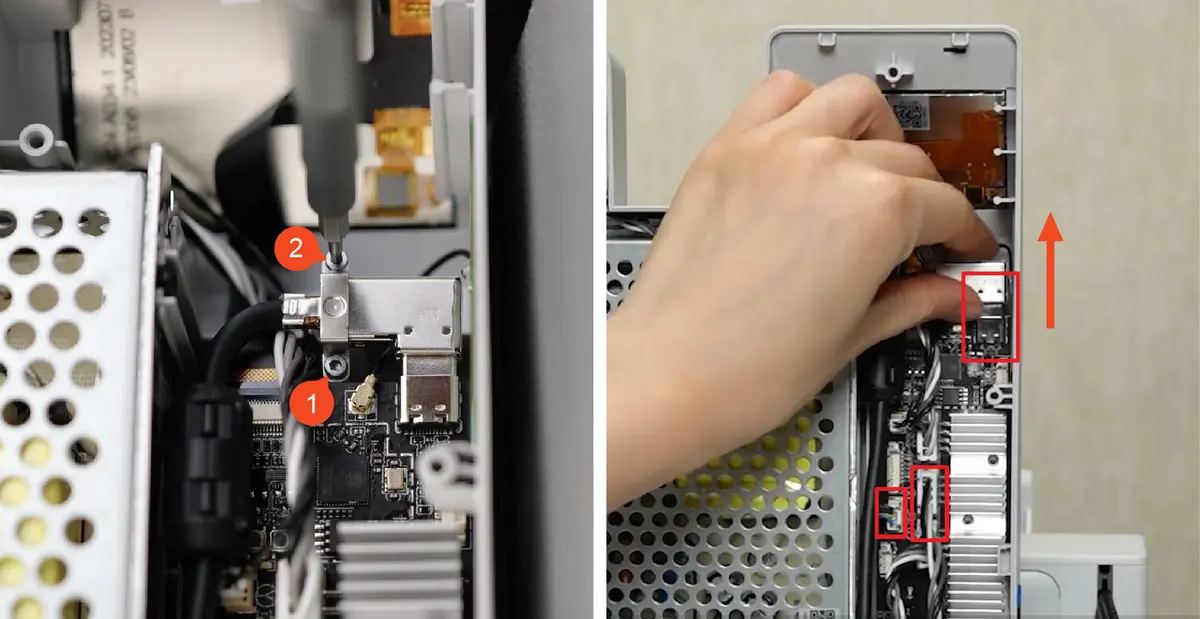

Fjern 2 skruer (BT2×5) og pladen, og kobl USB-kablet, kamerakablet og X-motorkablet fra bundkortet. Bemærk, at kamerakablet har en lås. Tryk for at frigøre den, før du kobler fra.

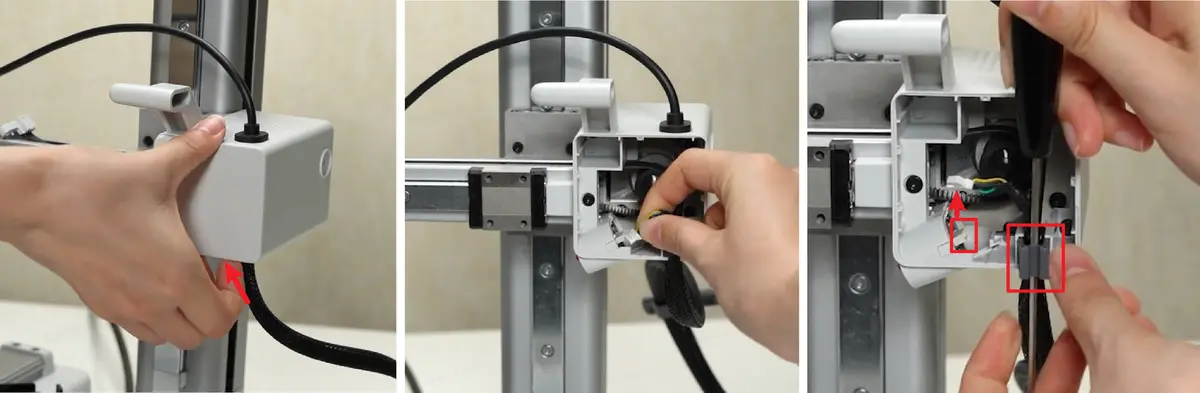

Trin 4: Fjern kamerakablet og X-motordækslet

Tryk nedefra på motordækslets frontlåg for at fjerne det. Kobl kamerakablet fra. Før en unbrakonøgle gennem kabelklemmen og vrik den ud. Fjern kabelklemmen.

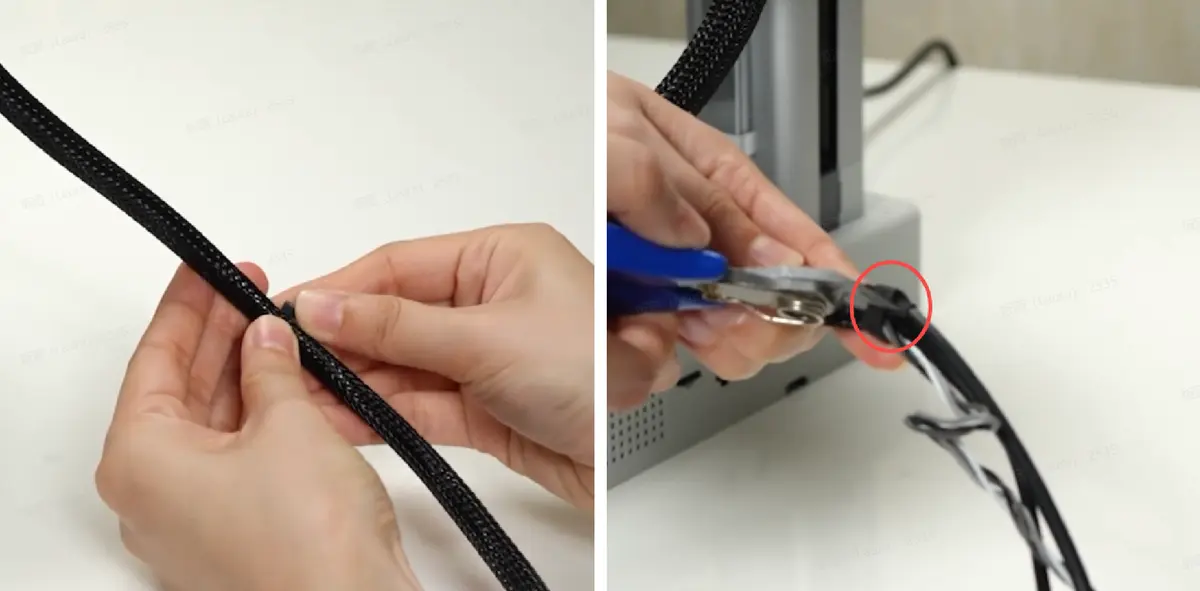

Fjern kabelspænden, der sidder på kablerne, riv tapen af den ene ende af nylonnettet, og træk kameraets forbindelseskabel og X-motorkablet ud;

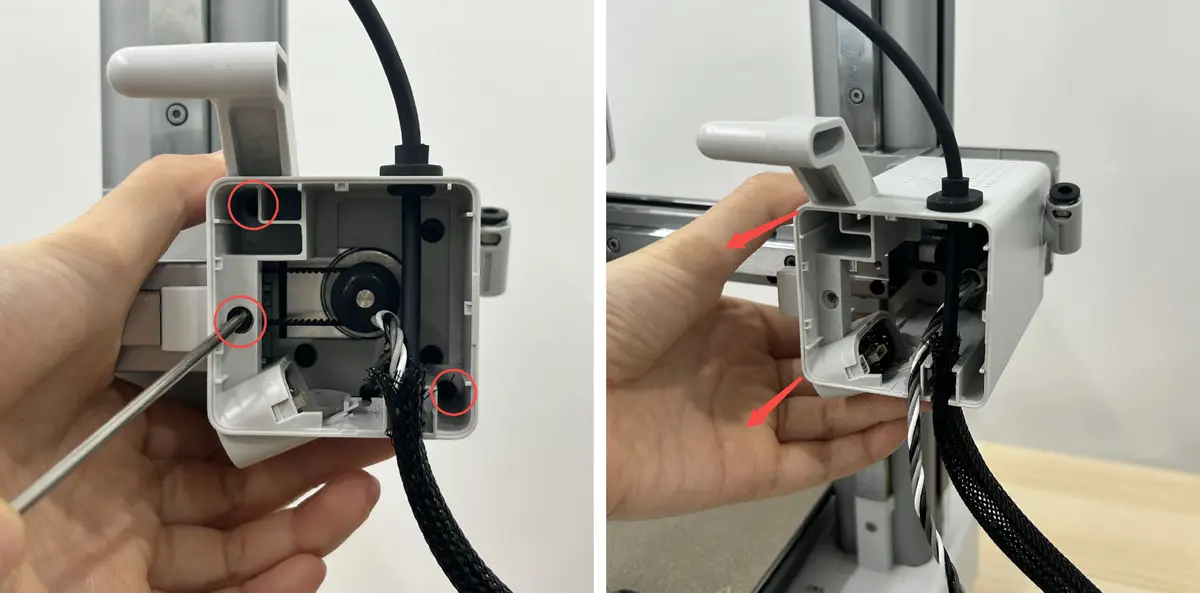

Fjern 1 skrue (M3×10) og 2 skruer (M3×6), og tag X-motordækslet af.

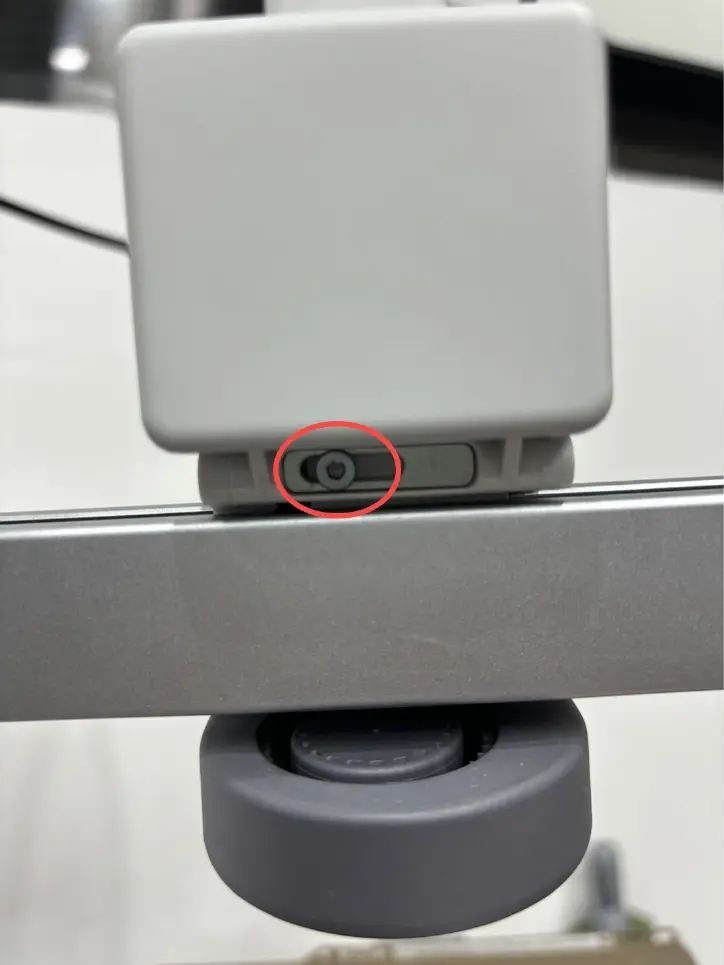

Trin 5: Løsn X-remmen

Løsn spændeskruen én omgang (løsn den ikke helt) for at slække X-remmen.

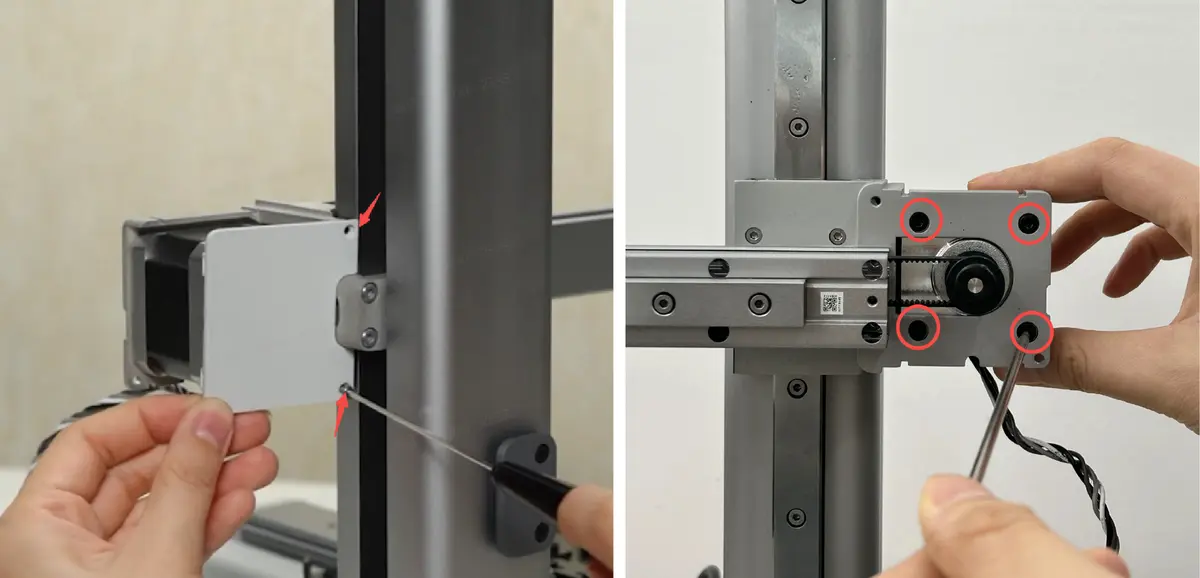

Trin 6: Fjern X-motoren

Fjern 2 skruer (M2×4.5) og fjern motorens bagdæksel. Fjern 4 skruer (M3×5) og tag X-motoren af.

Monteringsguide

Trin 1: Monter X-motoren

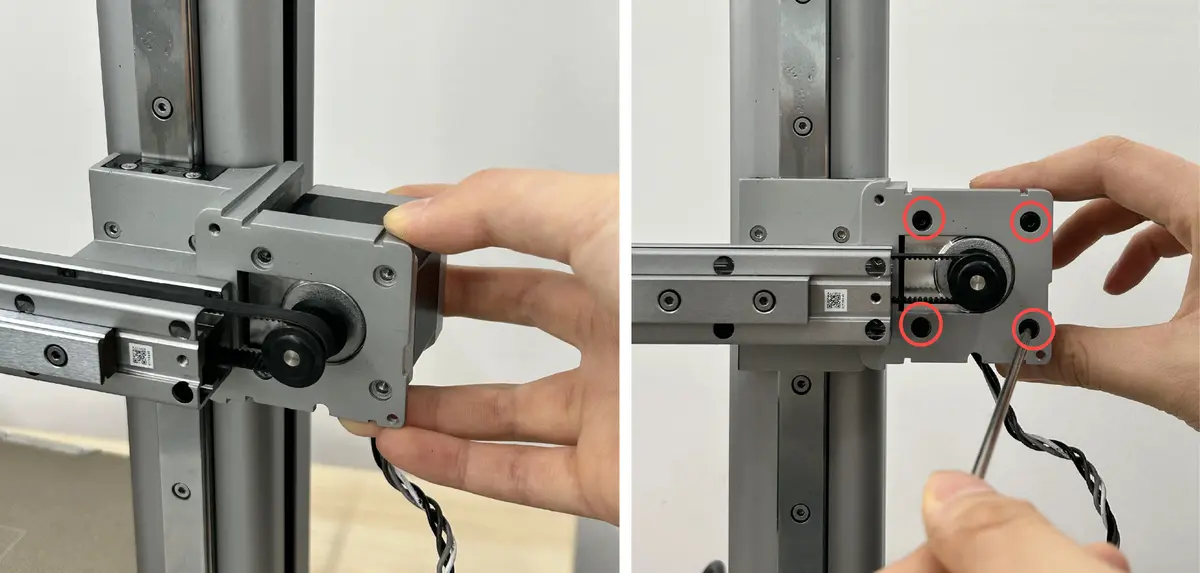

Monter X-motoren med motorkablet vendende nedad. Før motorens drivhjul gennem X-remmen og spænd de 4 skruer (M3×5).

Trin 2: Spænd X-remmen

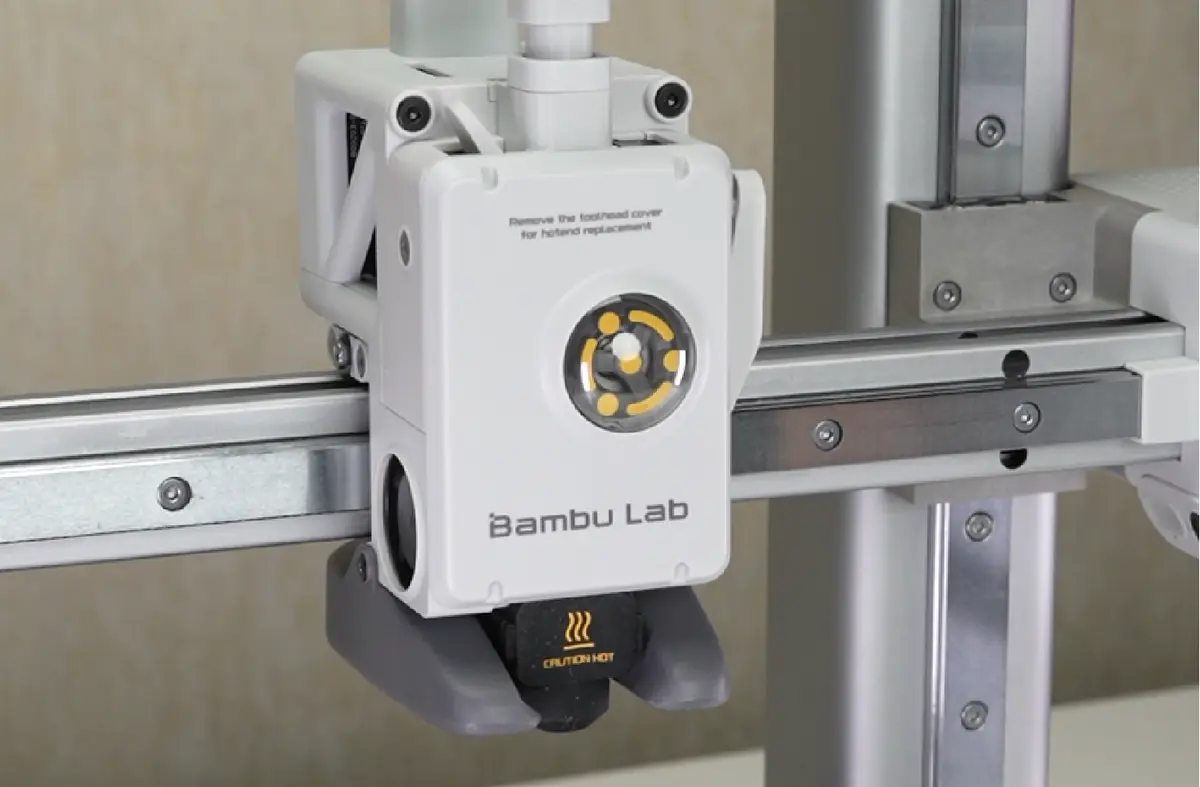

Flyt X-aksen til en position tæt på midten af Z-aksen for at undgå at ridse hotbed'et, når du flytter toolhead'et.

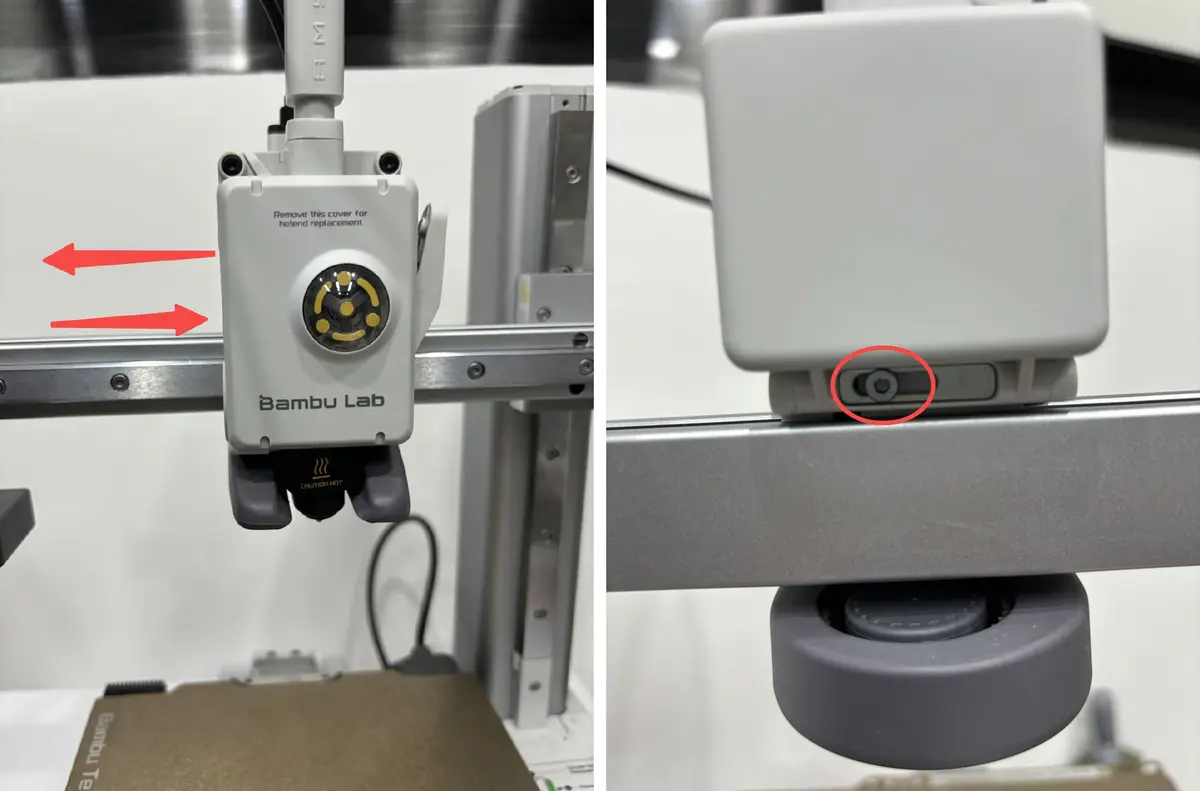

Sørg for, at spændeskruen er løsnet, men ikke helt skruet ud. Flyt toolhead'et frem og tilbage langs X-aksen tre gange med hånden, og spænd derefter spændeskruen igen.

Trin 3: Monter X-motordækslet, kameraet og USB-kablet

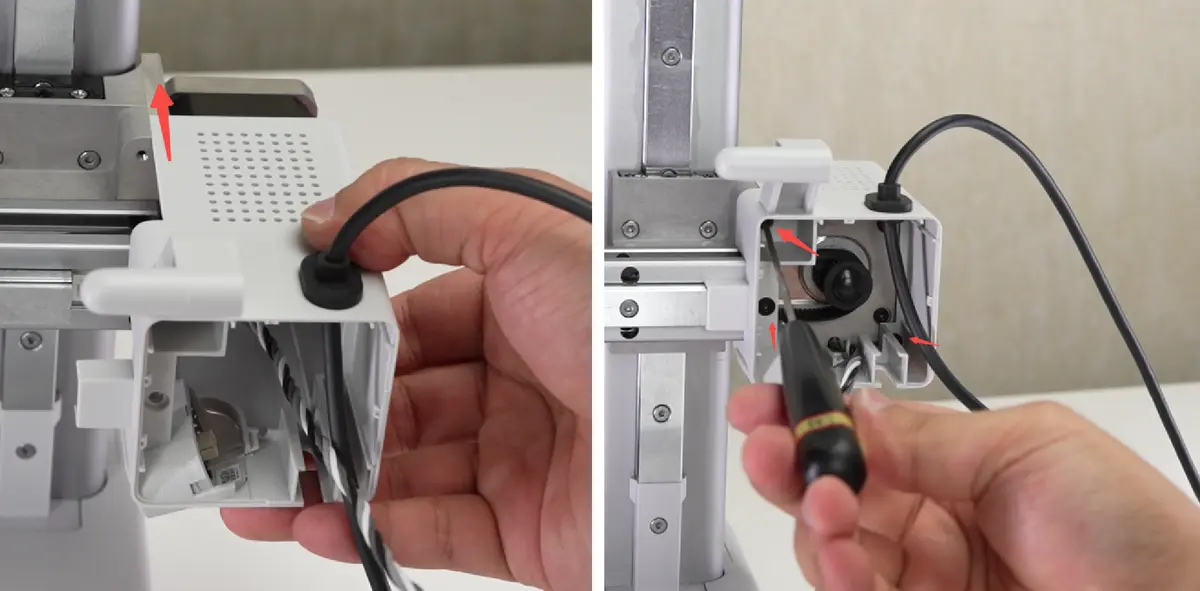

Monter motordækslet på adapterbeslaget i pilens retning. Bemærk, at motorkablet skal føres gennem motordækslet. Spænd 1 skrue (M3×10) på X-aksen og lås den inde i motordækslet. 2 skruer (M3×6) fastgør motordækslet;

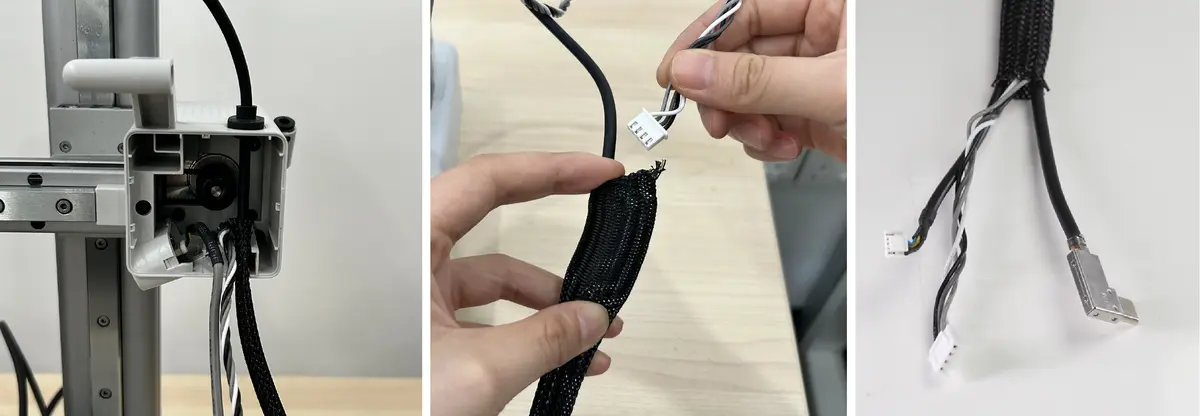

Forbind kamerakablets lille ende til kameraet, og før derefter X-motorkablet og kamerakablet gennem nylonnettet i rækkefølge;

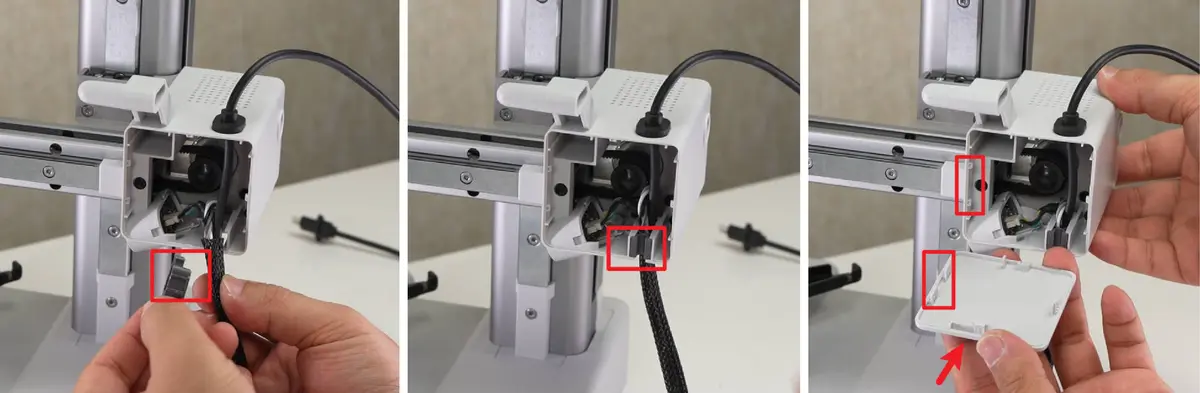

Bekræft kabelklemmens retning, monter kabelklemmen på motordækslet, bekræft derefter monteringsretningen, og sæt motordækslets frontlåg på;

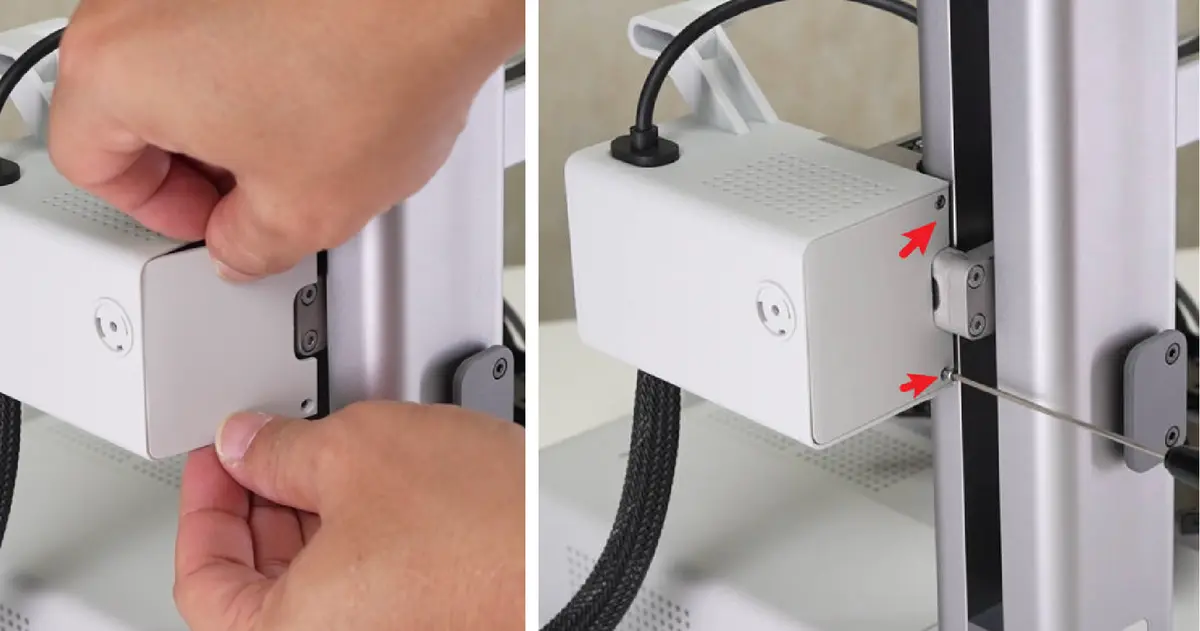

Monter X-motordækslets bagdæksel, spænd 2 skruer (M2×4.5), og ret monteringspositionen til;

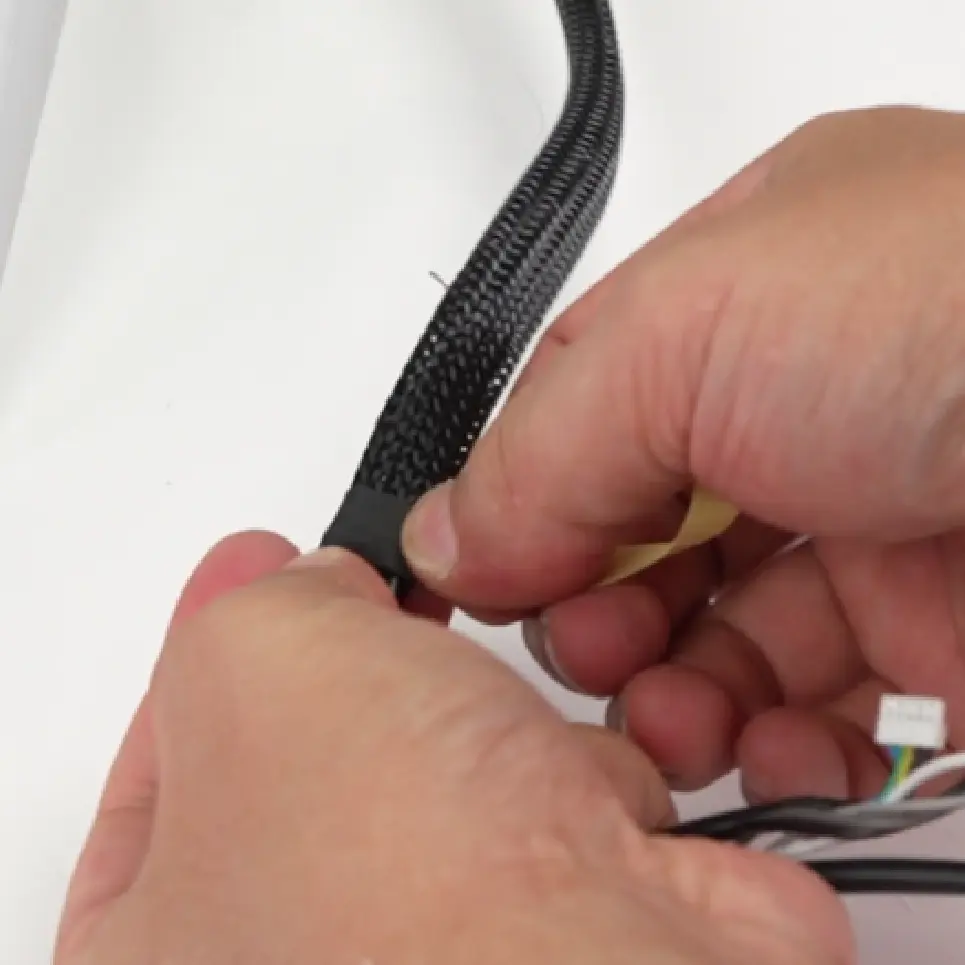

Vikl tape om den anden ende af nylonnettet.

Trin 4: Tilslut kablerne

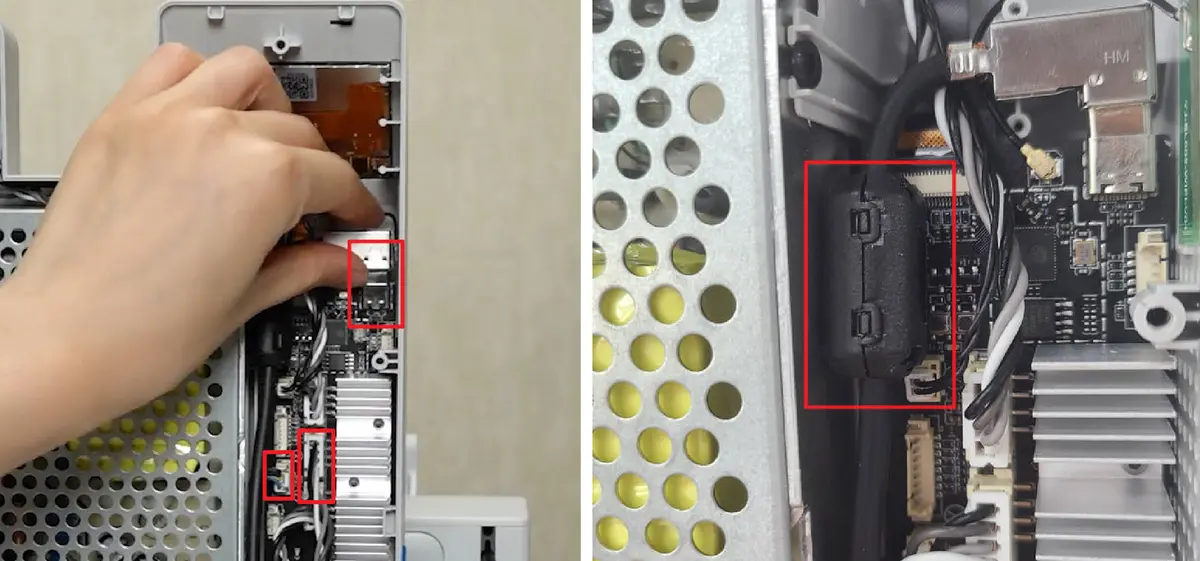

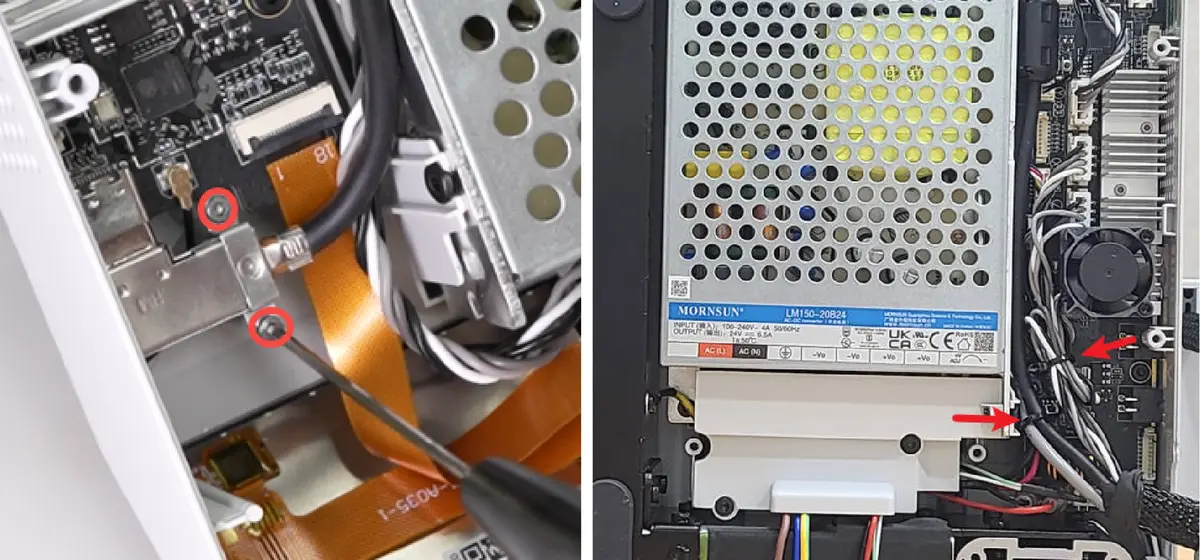

Tilslut X-motorkablet og kamerakablet til bundkortet, tilslut USB-kablet, og spænd efter at have bekræftet ferritkernernes placering trykpladen med 2 skruer (BT2×5).
Arranger kablerne ordentligt, så bundpladen kan monteres uden problemer, og bundkortblæseren ikke rører kablerne under drift.

Trin 5: Monter bundkortets blæser

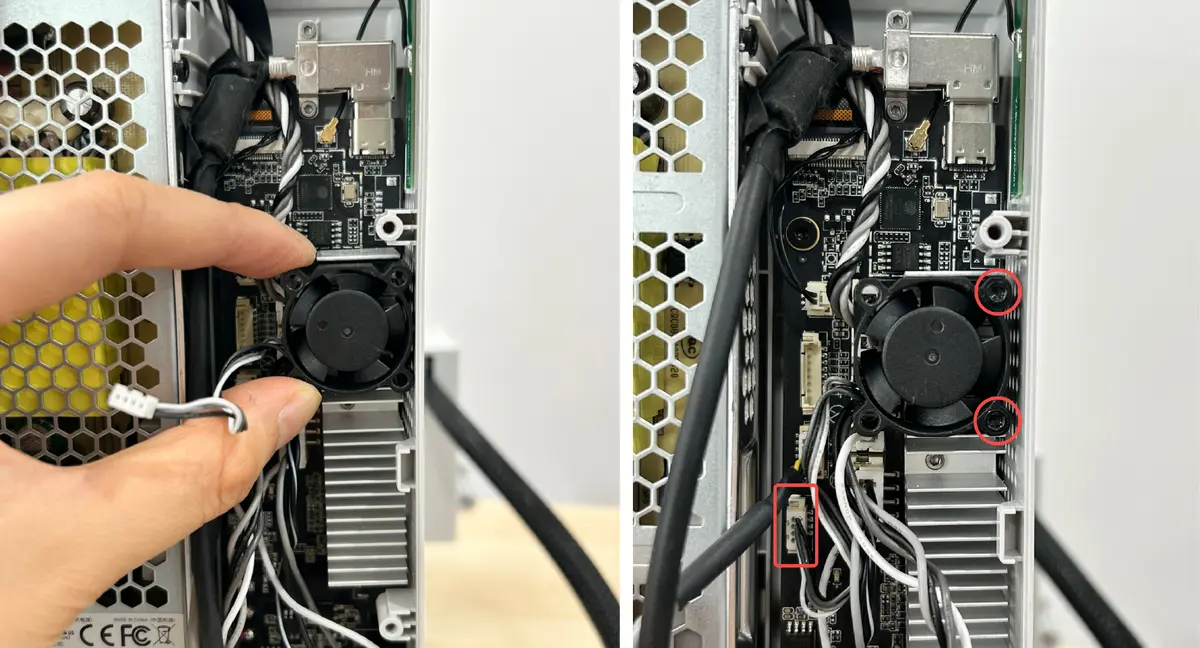

Monter bundkortblæseren med kablet vendende mod venstre. Spænd den med to skruer (MG2.5×15), og tilslut derefter bundkortblæserens kabel.

Trin 6: Monter bundpladen

Monter bundpladen, ret positionen til, og spænd de 14 skruer (BT3×8) for at fastgøre den; monter derefter kabelklemmen, spænd 2 skruer (BT2.6×8) for at fastgøre den; stil printeren oprejst.

Funktionstjek og kalibrering

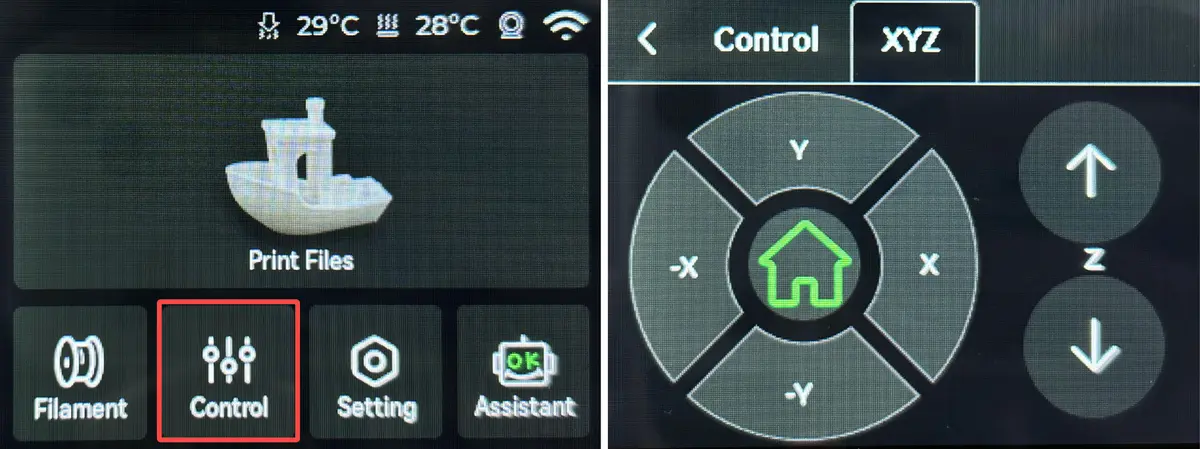

Når du har gennemført alle monteringstrinnene ovenfor, så tænd printeren, gå ind i kontrolskærmen, og tryk på knappen "-X" eller "X" på skærmen for at flytte X-aksen og bekræfte, at X-motoren fungerer korrekt.

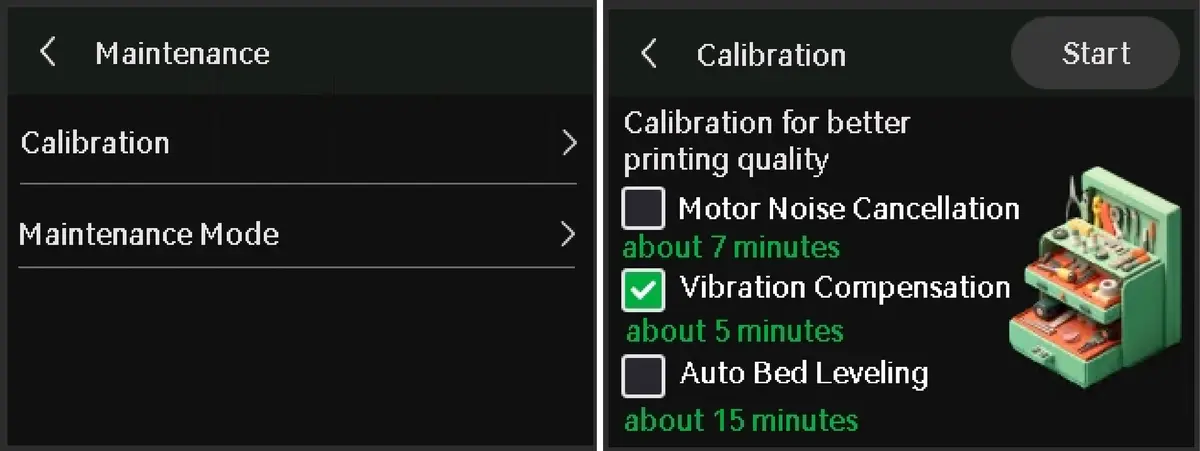

Vælg kun Vibrationskompensation på kalibreringsskærmen, og tryk derefter på Start.
Kalibreringen bekræfter, at printeren kører som forventet.
