A1 mini varmebordskabel - installationsvejledning

A1 mini varmebordskabel & dysevisker

Denne artikel giver kun retningslinjer og forholdsregler for at fjerne A1 mini varmebordskablet og varmebordets dysevisker. For retningslinjer til at fjerne hele varmebordet fra A1 mini, så se A1 mini installationsvejledning.

Det er ikke nødvendigt at fjerne varmebordet fra printeren, når du udskifter enten varmebordet eller varmebordets dysevisker.

Liste over dele

Følgende er de dele, der indgår i denne guide.

Nr.	Navn	Billede	Nr.	Navn	Billede
1	Varmebordskabel		2	Varmebordets dysevisker

Liste over moduler

Ingen

Liste over skruer

Liste over værktøj

H2.0/H1.5 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og værktøjshovedets ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det forårsage en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan det være nødvendigt at skille dele ad, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til at følge denne guide, så opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

På grund af forskelle i produktversioner kan der være enkelte forskelle i detaljerne.

Skil varmebordet ad

Trin 1-Fjern varmebordets dysevisker

Fjern de 2 skruer A med en H1.5 unbrakonøgle og fjern dyseviskerens tap; vend derefter varmebordet om og fjern silikoneviskerne ved at løsne de 2 skruer B med en H1.5 unbrakonøgle.

Trin 2-Fjern varmebordskablet

Fjern 1 skrue B, 2 skruer C og 2 skruer D; tag derefter varmebordskablets dæksel af.

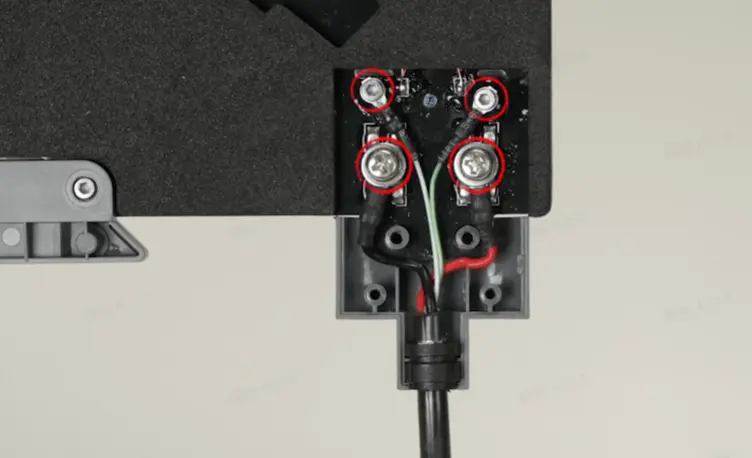

Fjern varmebordets signalkabel ved at løsne de 2 skruer E (bemærk retningen, så du kan montere det korrekt igen)

Løsn de 2 skruer F for at fjerne varmebordets strømkabel.

Saml varmebordet

Trin 1 - Monter varmebordskablet

Forbind strømkablet til terminalen med den røde ledning på højre side, som vist på det midterste billede nedenfor. Fastgør det ved at spænde de 2 skruer F. Forbind derefter varmebordets signalkabel til terminalerne med den grønne ledning på højre side, som vist på billedet til højre, og fastgør det ved at spænde de 2 skruer E.

Luk varmebordskablets dæksel og fastgør det ved at spænde 2 skruer C, 2 skruer D og 1 skrue B.

Trin 2 - Monter varmebordets dysevisker

Monter silikoneviskeren og spænd de 2 skruer B

Vend varmebordet om, placer dyseviskerens tap på plads, og fastgør den ved at spænde de 2 skruer A.

Sådan verificerer du, at det er gennemført

Indstil varmebordets temperatur til 60°C via mulighederne på skærmen, og vent på, at temperaturen begynder at stige.

Kalibrering

Ikke nødvendig
