Udskift Y-rem på A1 mini

Relevante printermodeller

A1 mini

Y-rem

Y-remmen sidder under Y-aksen. Den forbinder Y-motoren og styreskinnen, så de driver varmepladen
til at bevæge sig langs Y-aksen.

Hvornår skal du bruge den?

• Y-remmen er slidt.

• Y-remmen er knækket.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og kablerne til printhovedet. Hvis du udfører opgaver med printeren tændt, kan det give en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at skille dele ad, herunder hotend. Det blotlægger kabler og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektronikdele, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer, at arbejdet udføres sikkert og effektivt. Hvis du har bekymringer eller spørgsmål til denne guide, anbefaler vi, at du indsender en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Værktøj og materialer du skal bruge

• Ny Y-rem

• H2.0 unbrakonøgle

• Sekundlim

• 20 minutter

Videoguide

Fjern Y-remmen

Fjern bunddækslet.

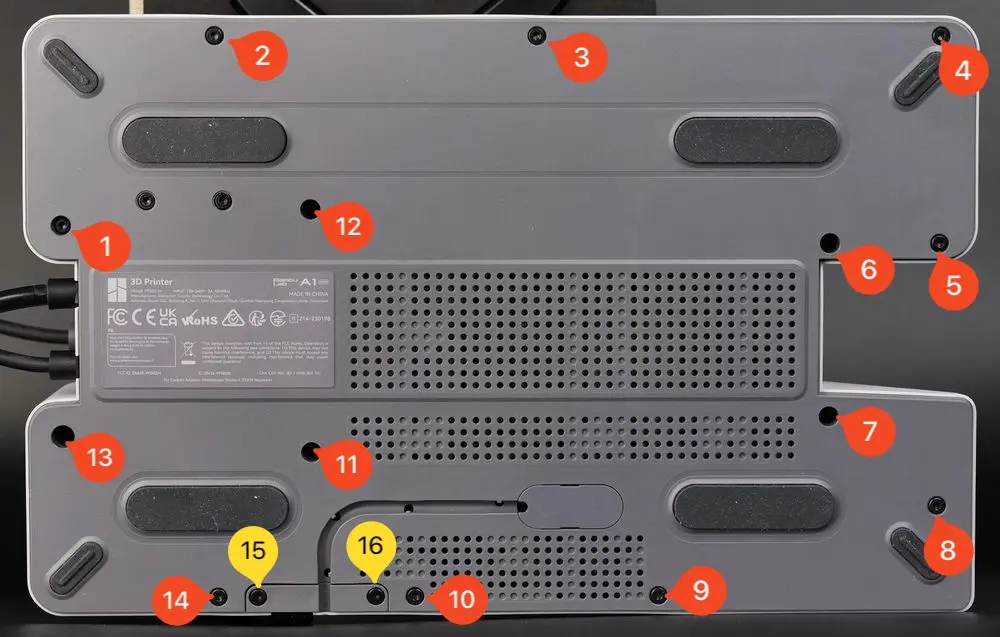

Læg printeren ned. Brug H2.0 unbrakonøglen til at fjerne de 2 skruer (markeret som 15 og 16). Fjern derefter de andre 14 skruer, og så kan du tage bunddækslet af.

Fjern Y-aksens bagdæksel og hvirvelstrømsspolen.

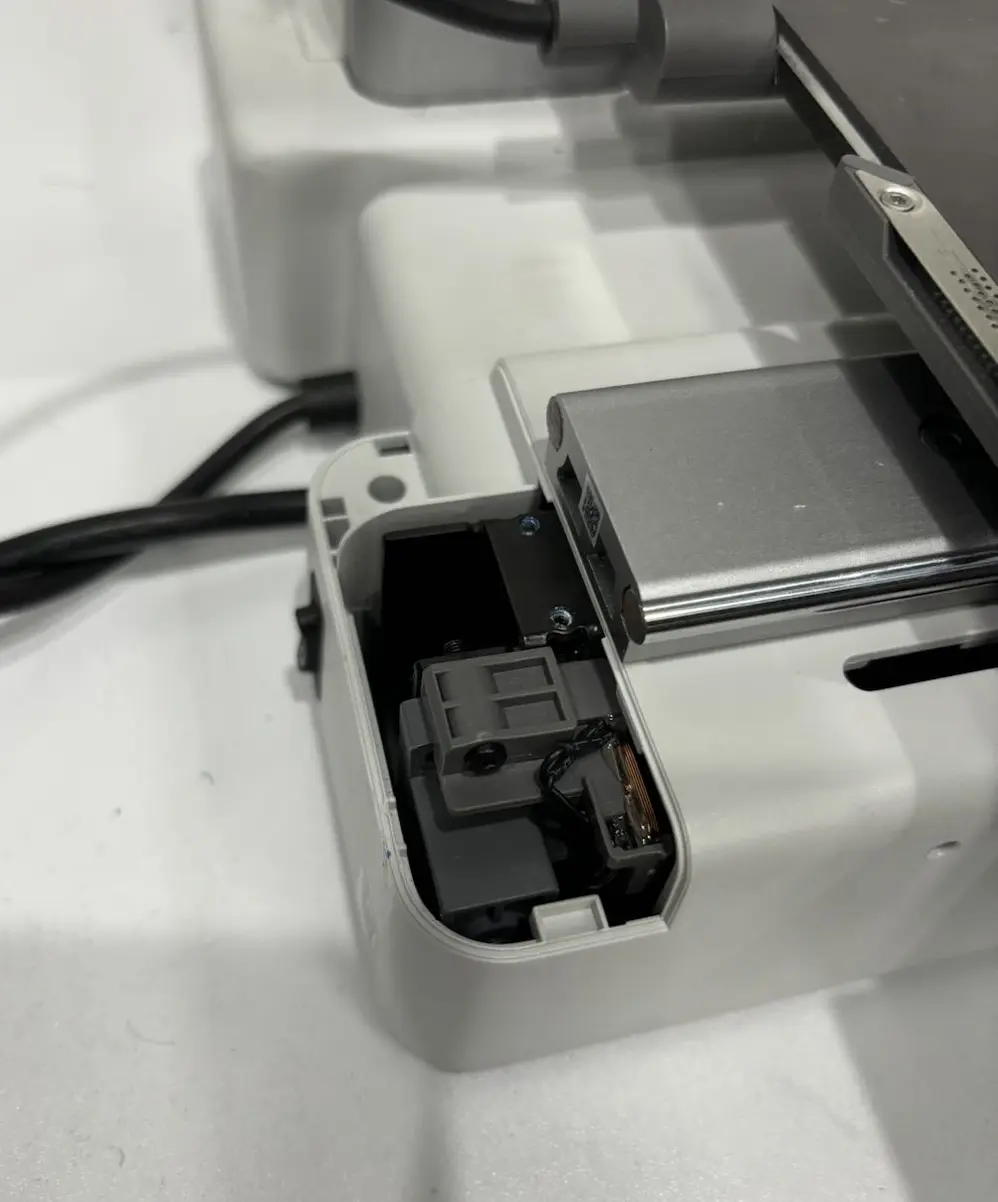

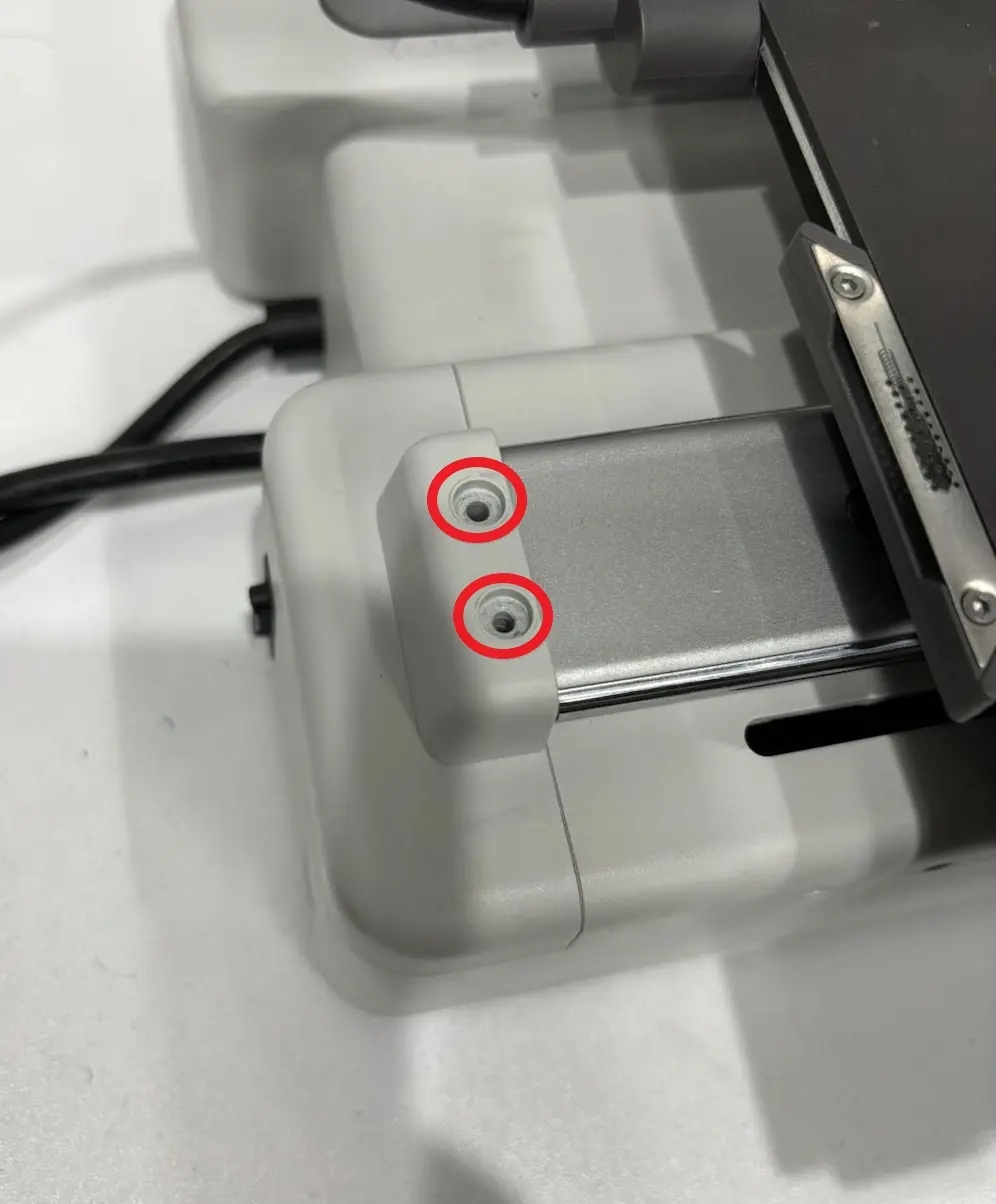

Trin 1. Stil printeren oprejst. Brug H2.0 unbrakonøglen til at fjerne de 2 skruer, og fjern derefter Y-aksens bagdæksel.

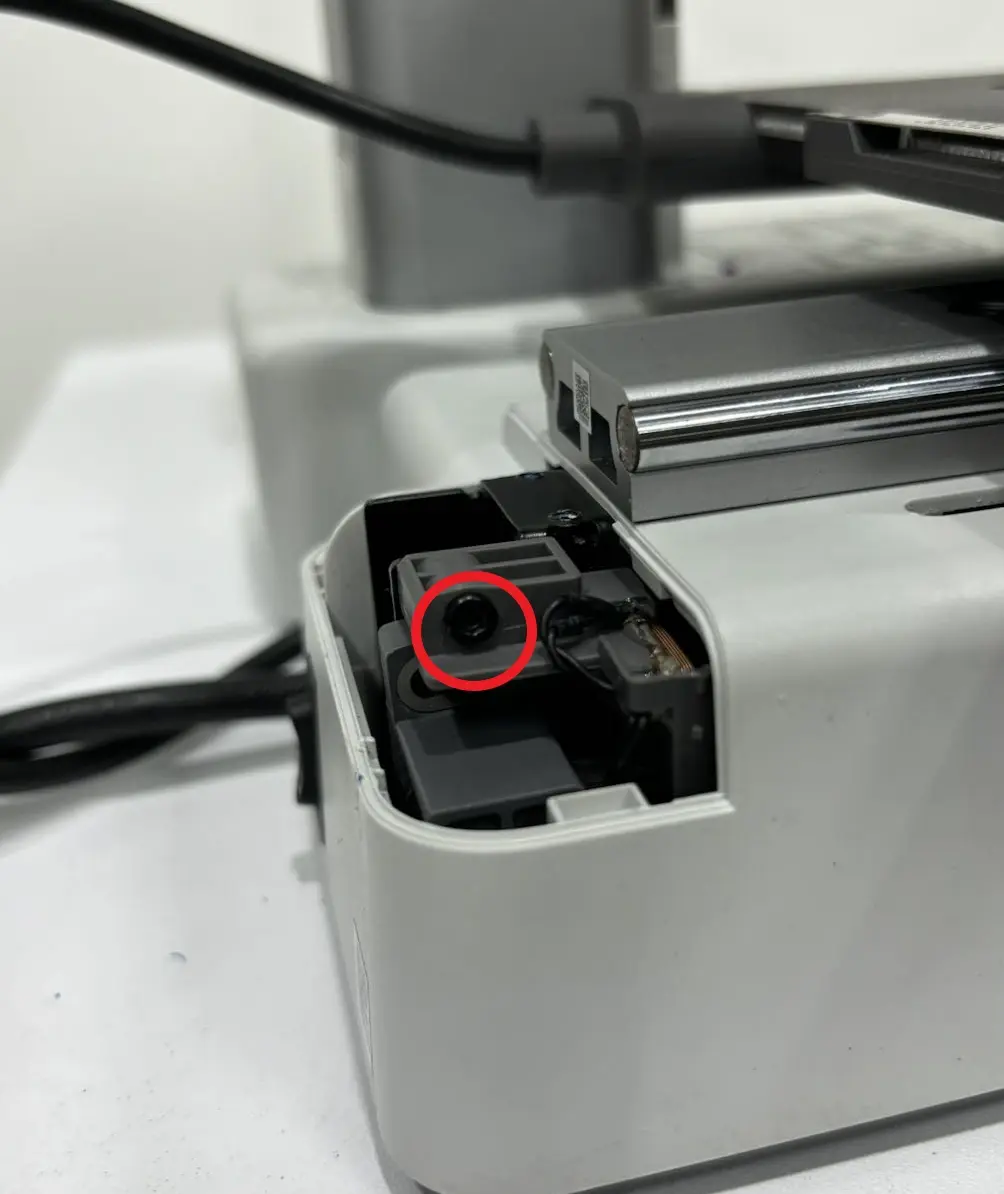

Trin 2. Brug H2.0 unbrakonøglen til at løsne skruen, og fjern derefter hvirvelstrømsspolen.

Løsn Y-aksens strammer

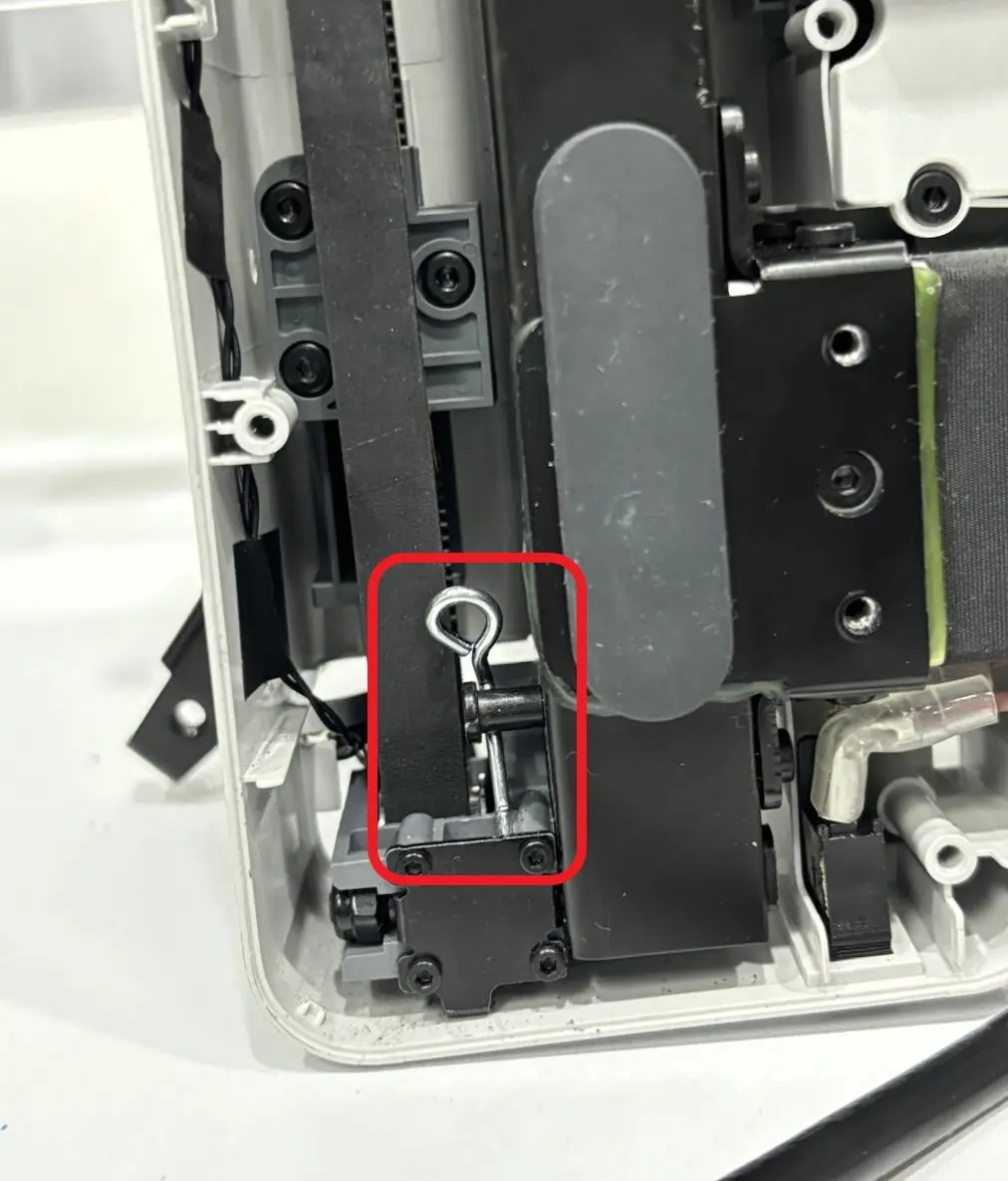

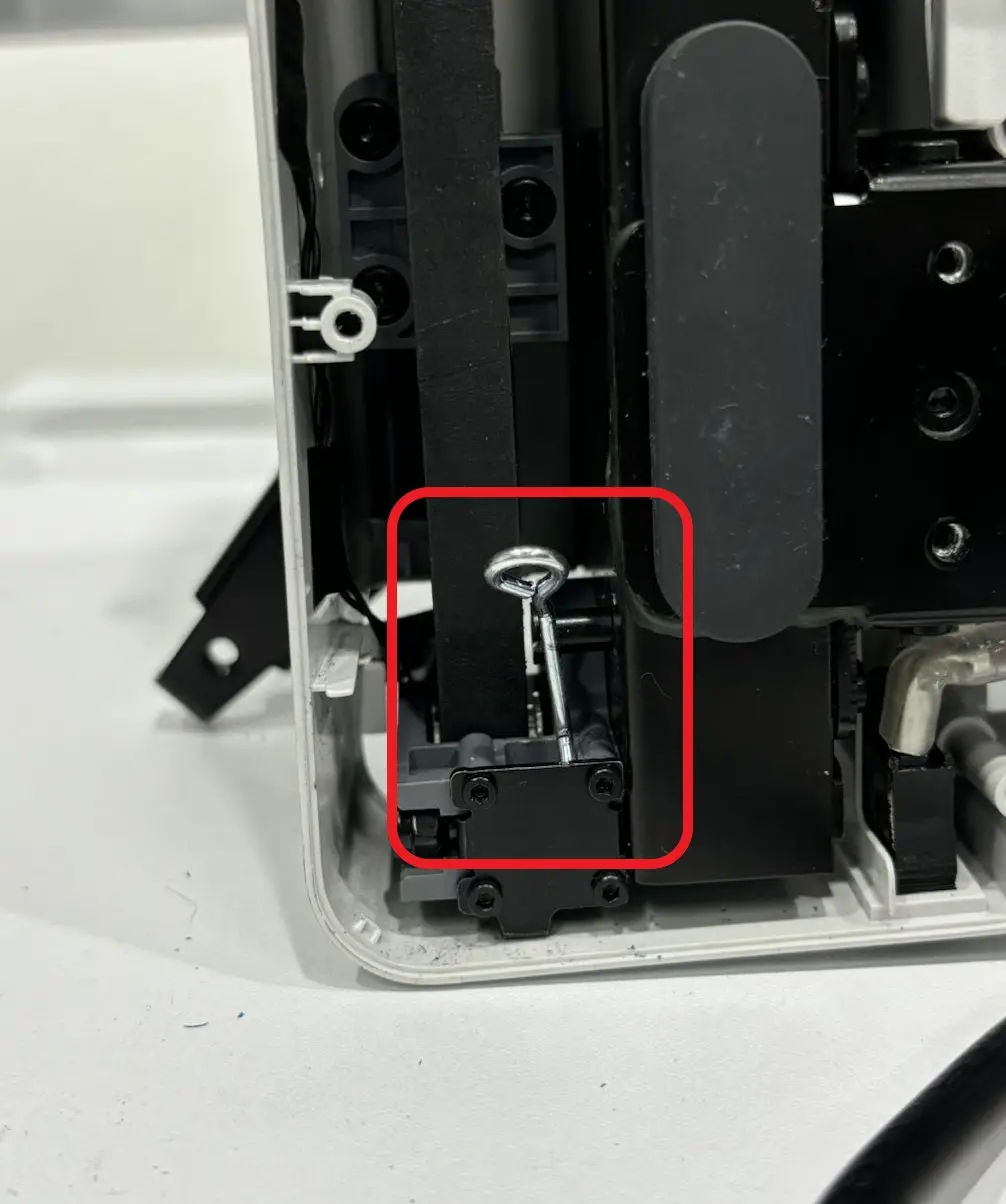

Trin 1. Læg printeren på ryggen, og udløs torsionsfjederen.

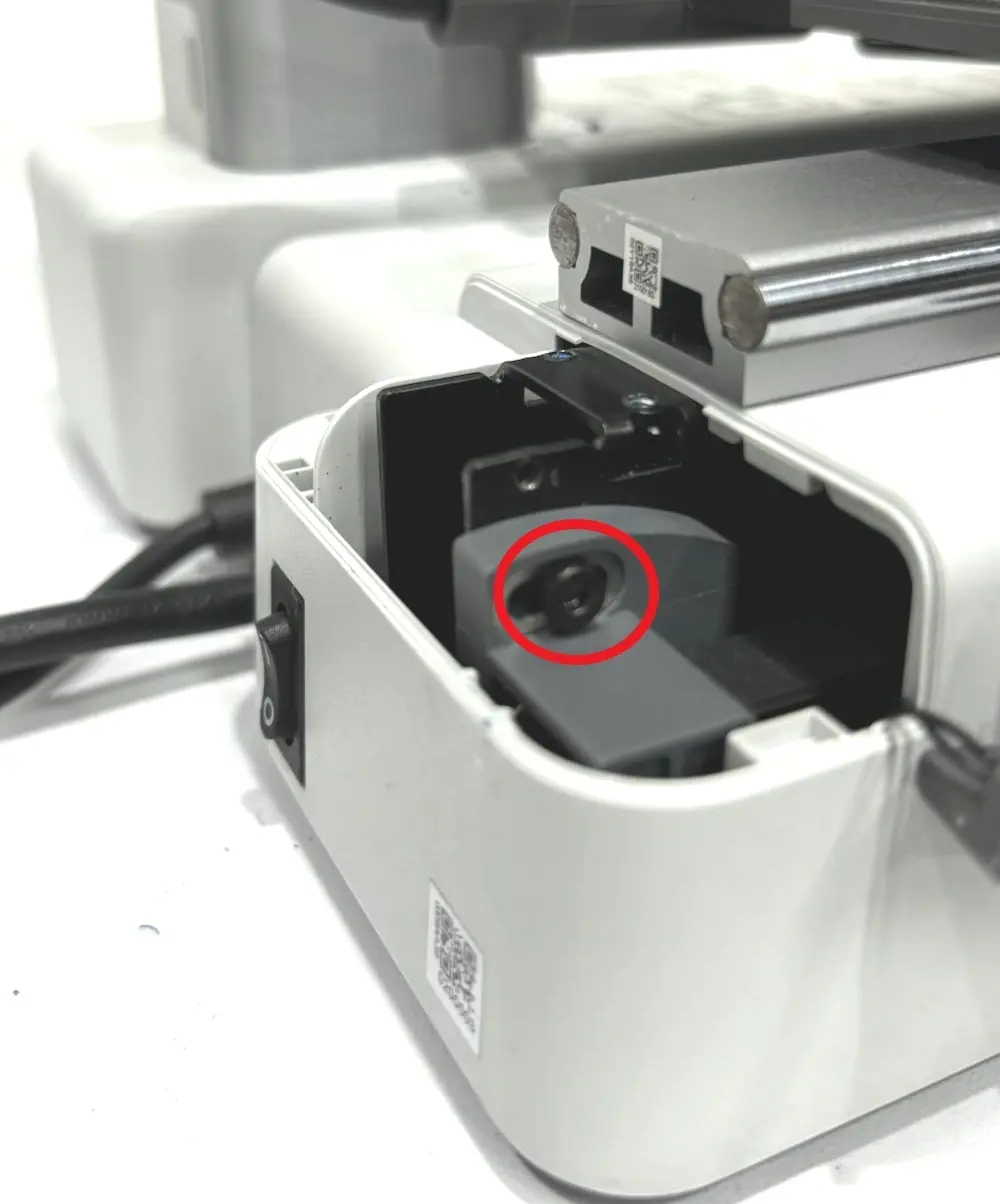

Trin 2. Løsn skruen til Y-aksens strammer en omgang.

Løsn den ikke helt!

Fjern Y-remmens holder

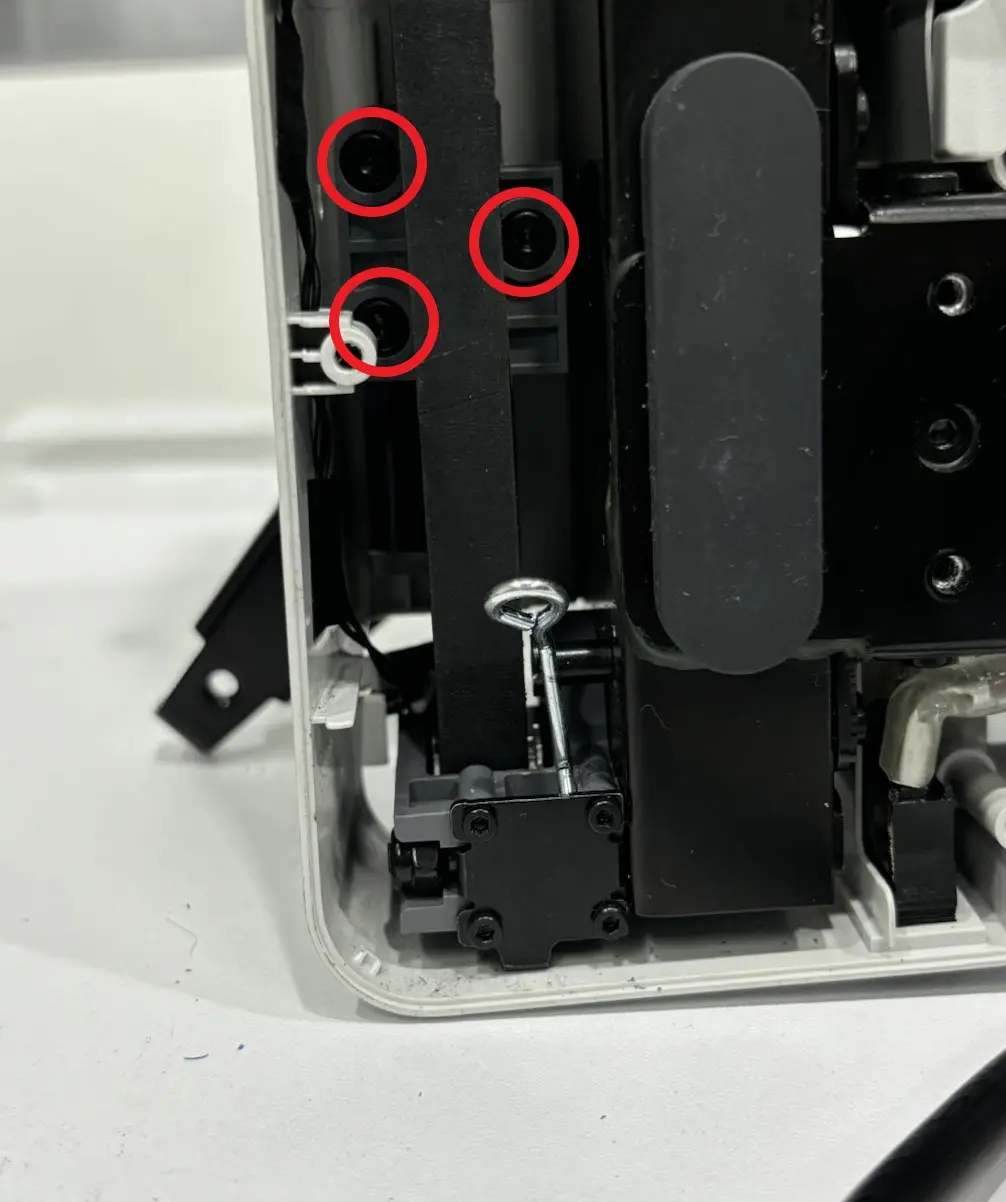

Trin 1: Brug H2.0 unbrakonøglen til at fjerne de 3 skruer, der fastgør holderen til remmonteringen.

Trin 2: Skil holderen og monteringen helt ad. Billedet nedenfor viser, hvordan de to er forbundet med hinanden.

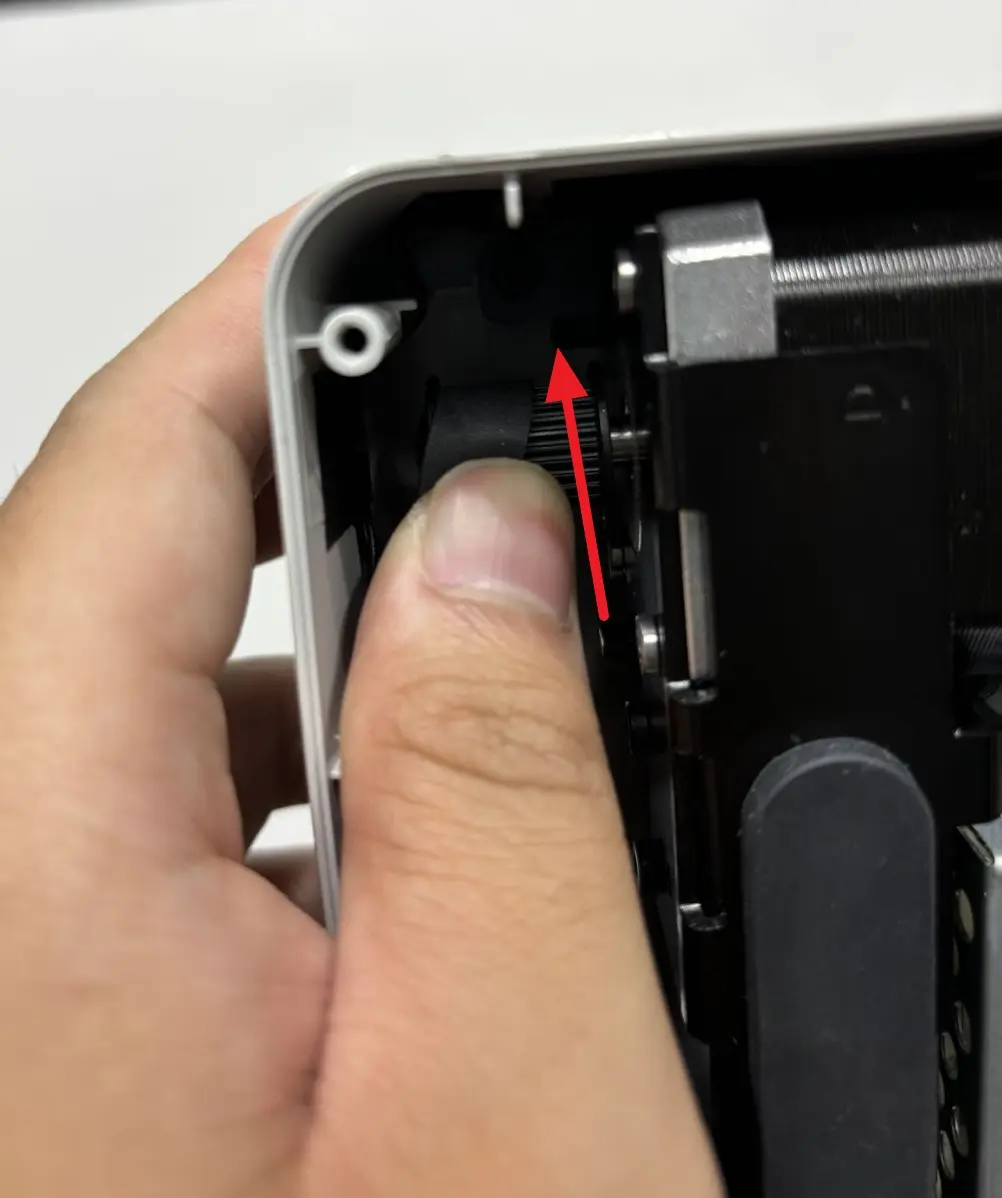

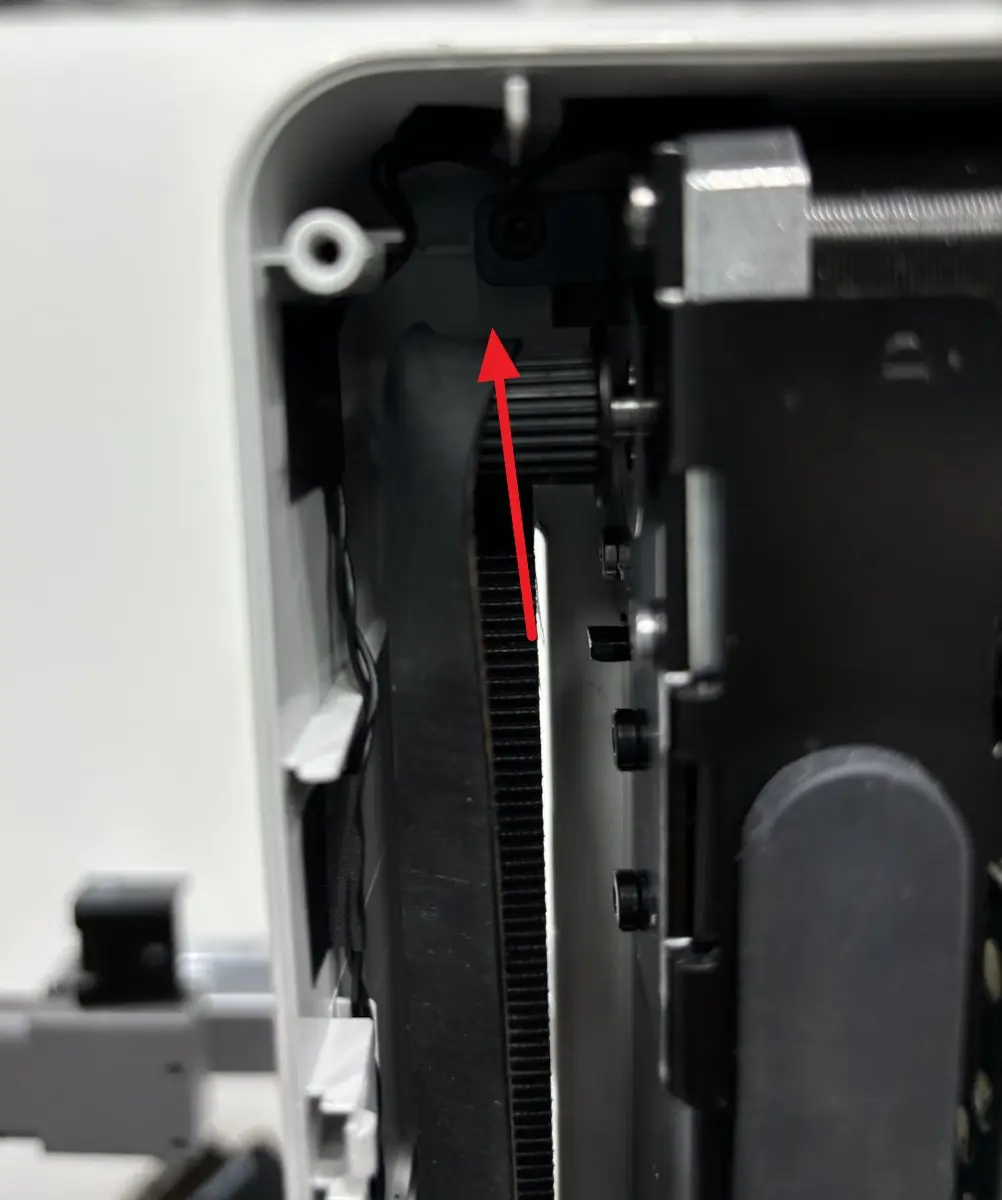

Trin 3: Skub remmen af langs kanten af Y-motoren.

Trin 4: Da remmen er fastgjort til holderen med lim, skal du rive remmen af.

Lim Y-remmen

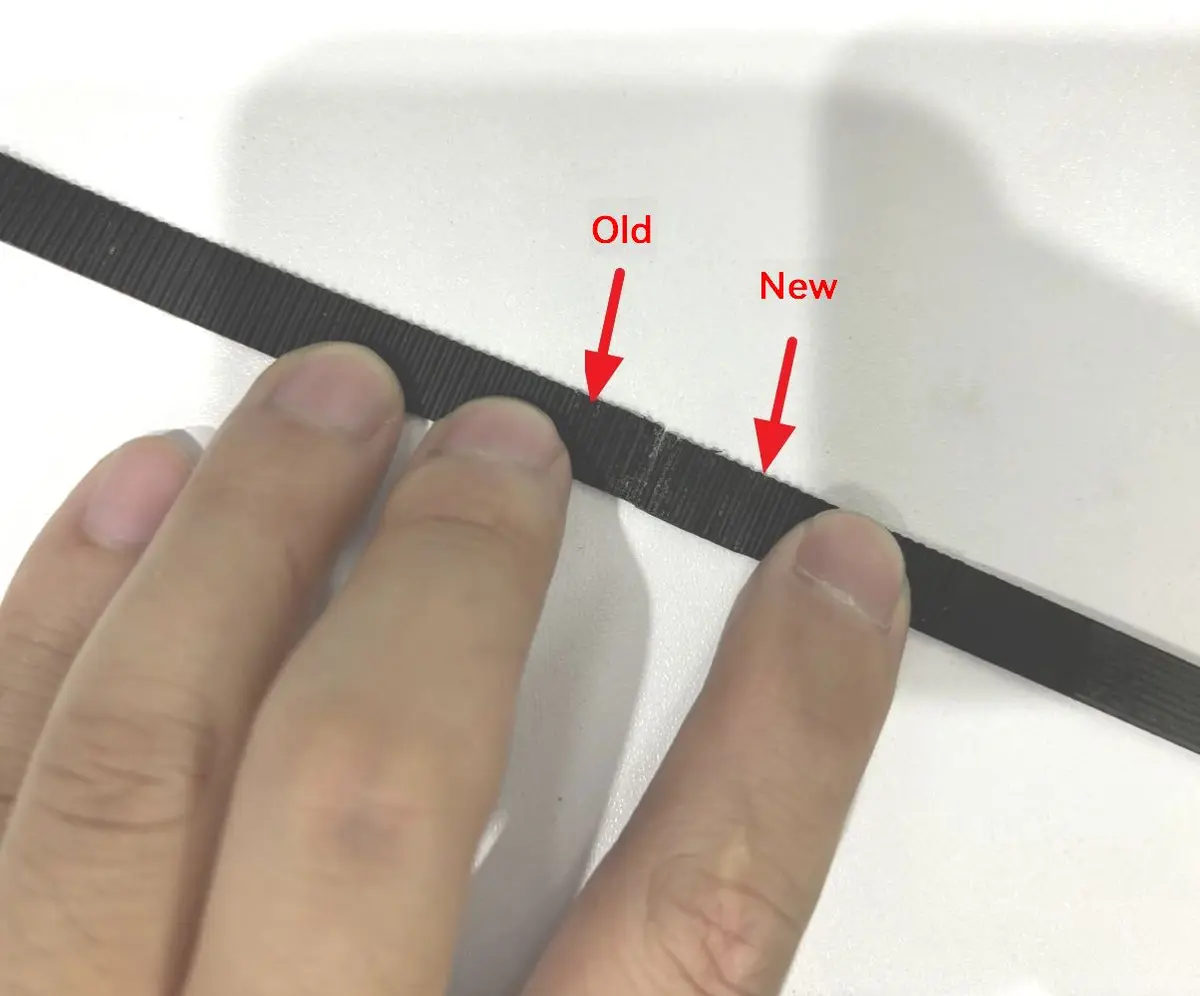

Brug sekundlim til at forbinde enden af den nye rem med færrest tænder med enden af den gamle rem med flest tænder, som vist på billedet nedenfor.

Monter Y-remmen

Før Y-remmen igennem

Trin 1: Når limen er tør, holder du i den gamle rem og trækker forsigtigt i den for at føre den nye rem gennem Y-aksens strammer.

Træk forsigtigt i remmen, så samlingen mellem den gamle og den nye rem ikke går i stykker.

Trin 2: Når den nye rem er ført gennem Y-aksens strammer, adskiller du den nye rem fra den gamle rem ved limstedet.

Fastgør Y-remmen

Trin 1: Påfør en lille smule sekundlim på holderens tandflade, og sæt derefter remmen på holderen med tænderne nedad. Sørg for, at remmens to ender rører hinanden.

Vær opmærksom på holderens retning før limning. Den skal vende samme vej som monteringen.

Trin 2. Monter remmen på Y-motorens tandhjul igen:
Fastgør først remmen ved kanten af tandhjulet, og træk derefter i remmen, mens du skubber den indad med kraft.

Trin 3: Monter holderen på monteringen. Ret de 3 huller ind, og fastgør dem sammen med 3 skruer.

Fastgør Y-remmens strammer

Trin 1: Sæt torsionsfjederen på plads. Stil derefter printeren oprejst, og bevæg varmepladen frem og tilbage for at tjekke, at den kan bevæge sig frit.

Trin 2: Spænd skruen til Y-strammeren.

Monter Y-aksens bagdæksel og hvirvelstrømsspolen

Trin 1: Monter hvirvelstrømsspolen. Brug derefter H2.0 unbrakonøglen til at spænde skruen.

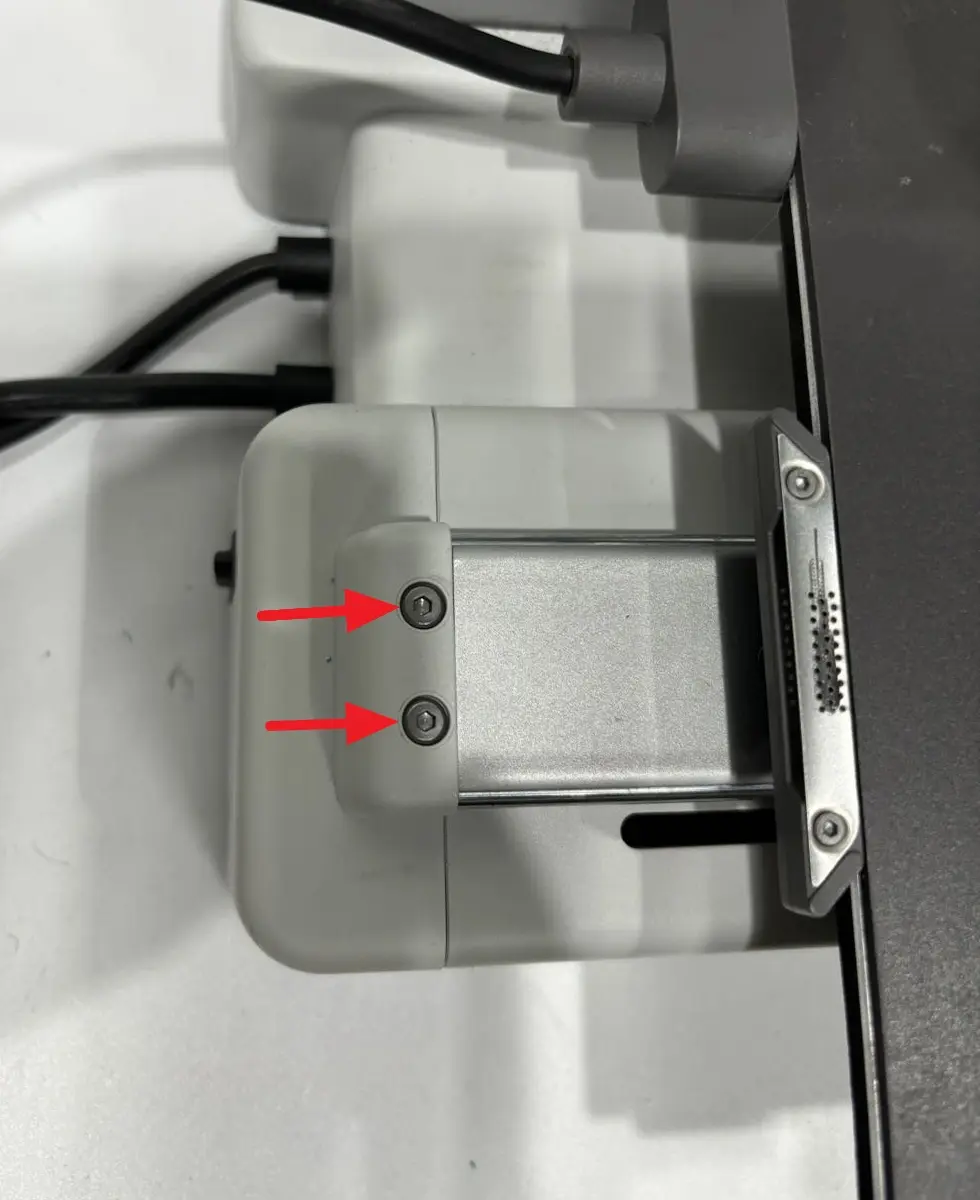

Trin 2: Monter Y-aksens bagdæksel. Brug derefter H2.0 unbrakonøglen til at spænde de 2 skruer.

Monter bunddækslet

Læg printeren ned. Spænd først skrue 15 og 16, så kabelsporene er rettet ind. Spænd derefter de øvrige skruer, og pas på ikke at spænde dem for hårdt.

Kalibreringstrin efter arbejdet

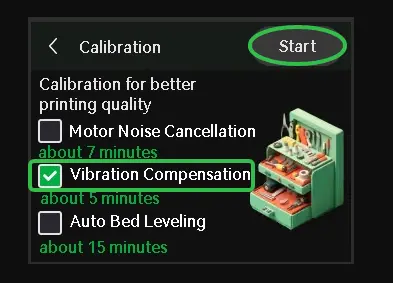

Vælg Vibrationskompensation i kalibreringsmenuen, og gennemfør kalibreringen.
