A1 mini monteringsvejledning

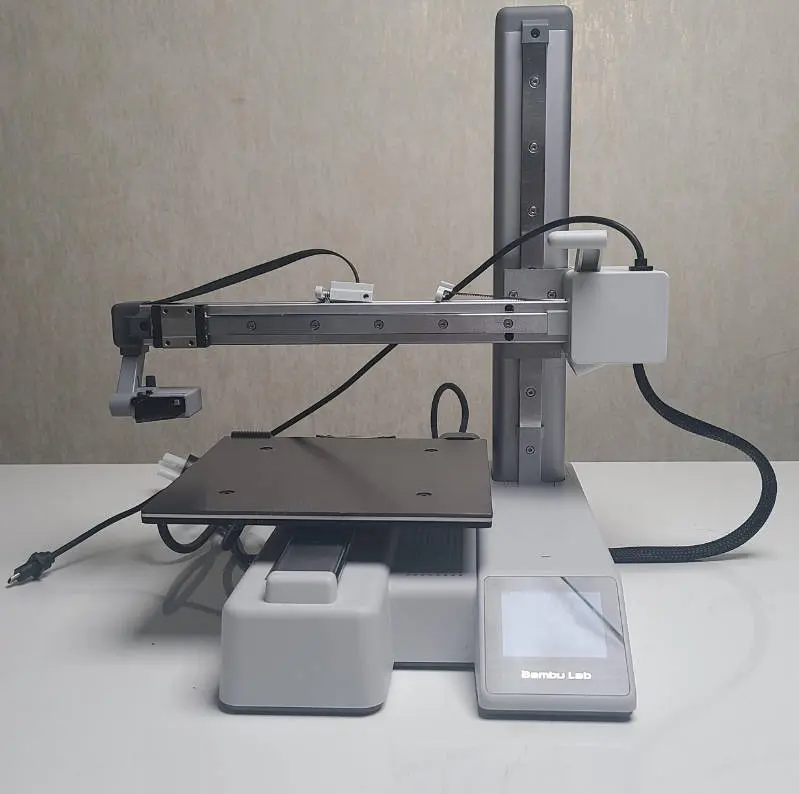

A1 mini （uden toolhead）

Denne artikel giver retningslinjer og forholdsregler for af- og paamontering af A1 mini, og af- og paamontering af de udskiftelige komponenter, der indgaar i processen, kan ogsaa findes i denne artikel.

Reservedelsliste

Nedenfor er de eftersalgsreservedele, som denne vejledning daekker.

Nr.	Navn	Billede	Nr.	Navn	Billede	Nr.	Navn	Billede

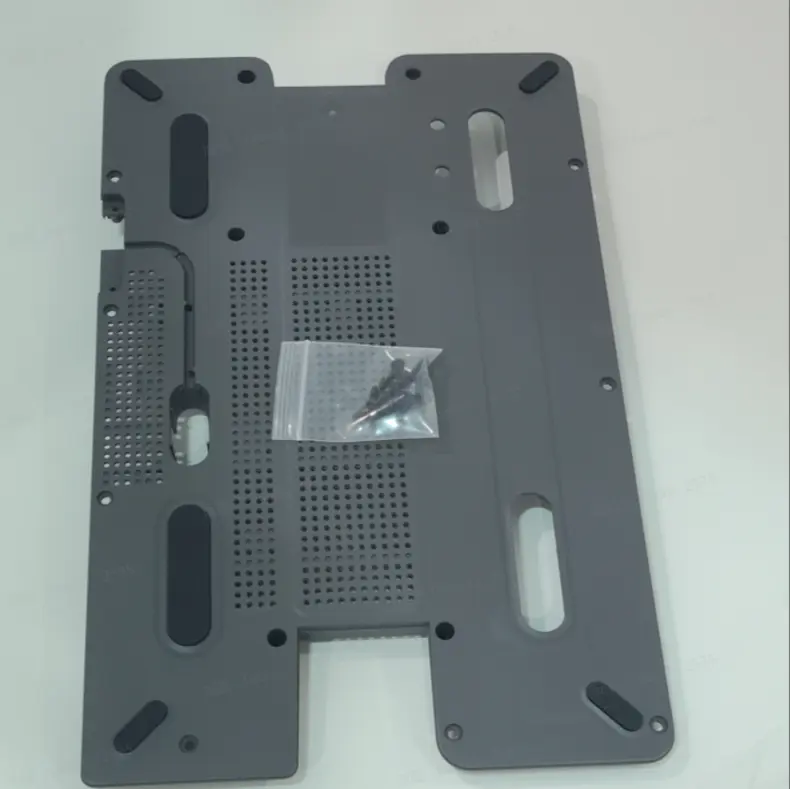

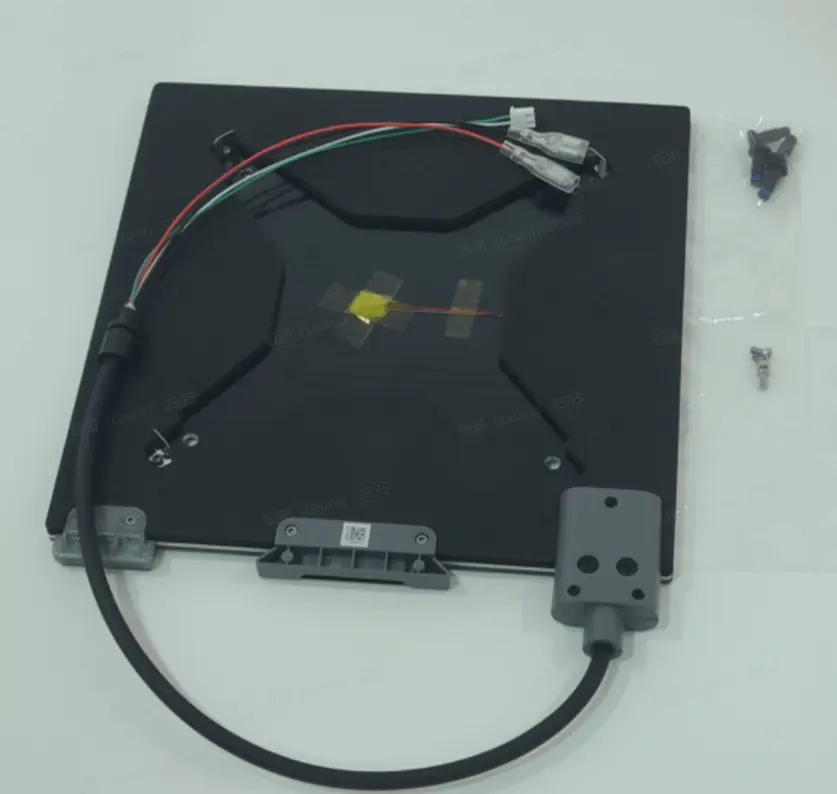

1	A1 Mini bundplade		2	Varmeplade		3	PTFE-slangeforbinder

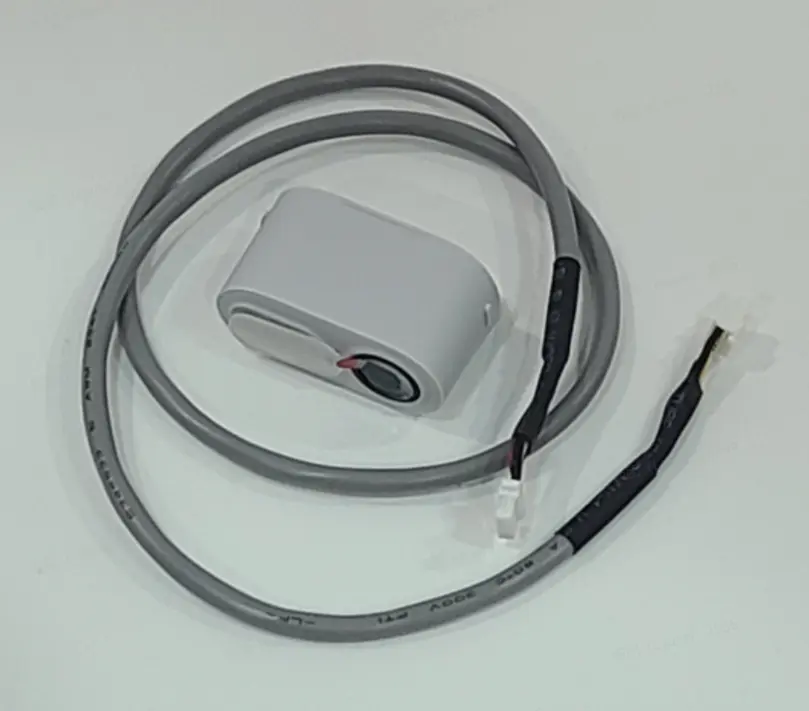

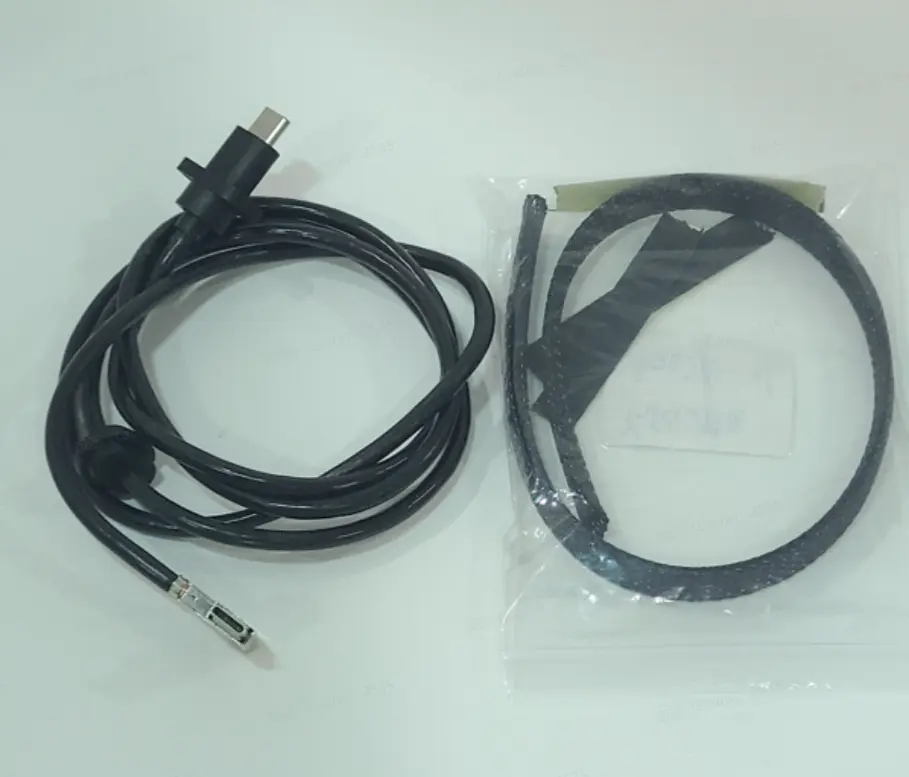

4	Bambu USB-C-kabel		5	X-motorcover		6	Live View-kamera

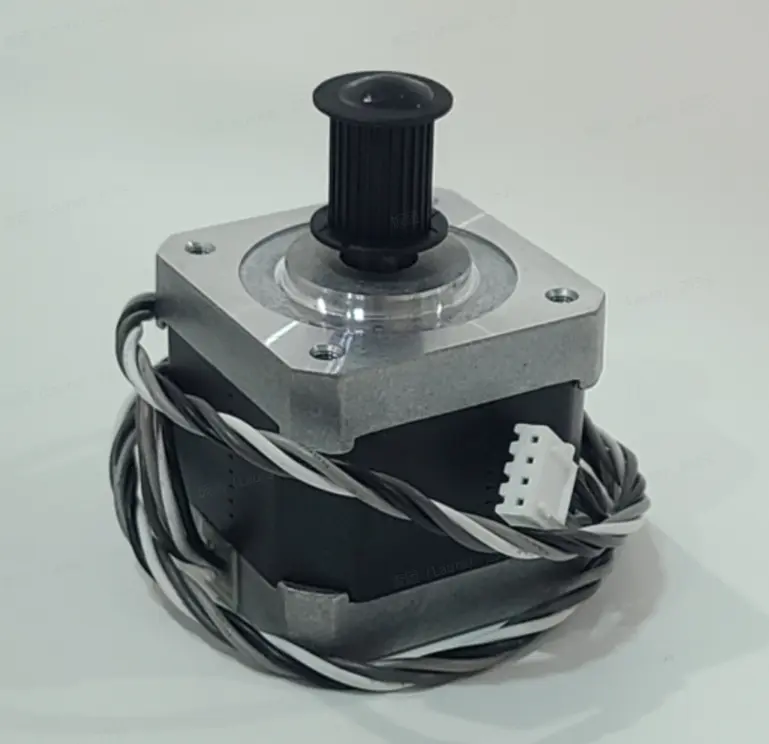

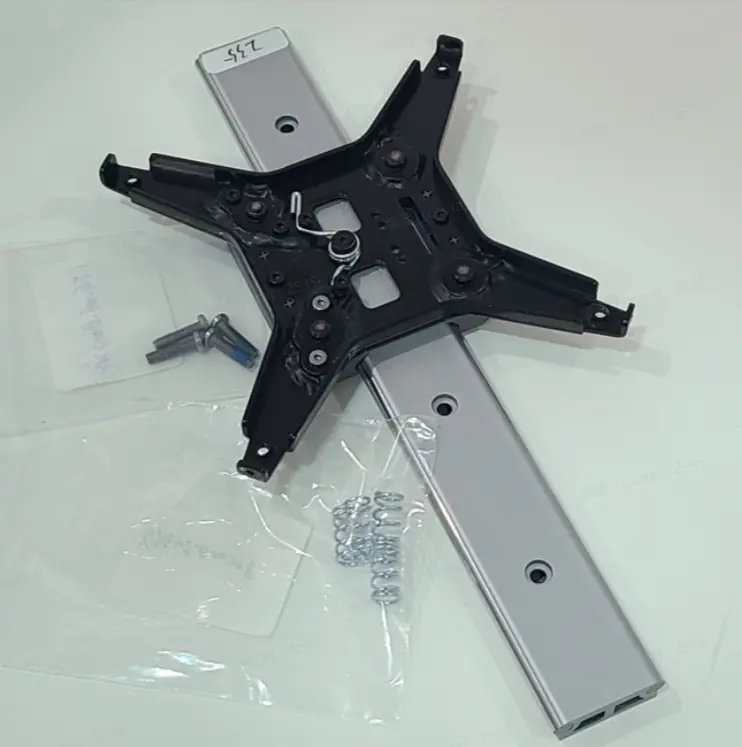

7	X-motor		8	Y-aksens lineaerskinne

Modulliste

Komponenter, der kraever yderligere afmontering, men som ikke behandles i denne artikel.

Nr.	Navn	Billede	Nr.	Navn	Billede

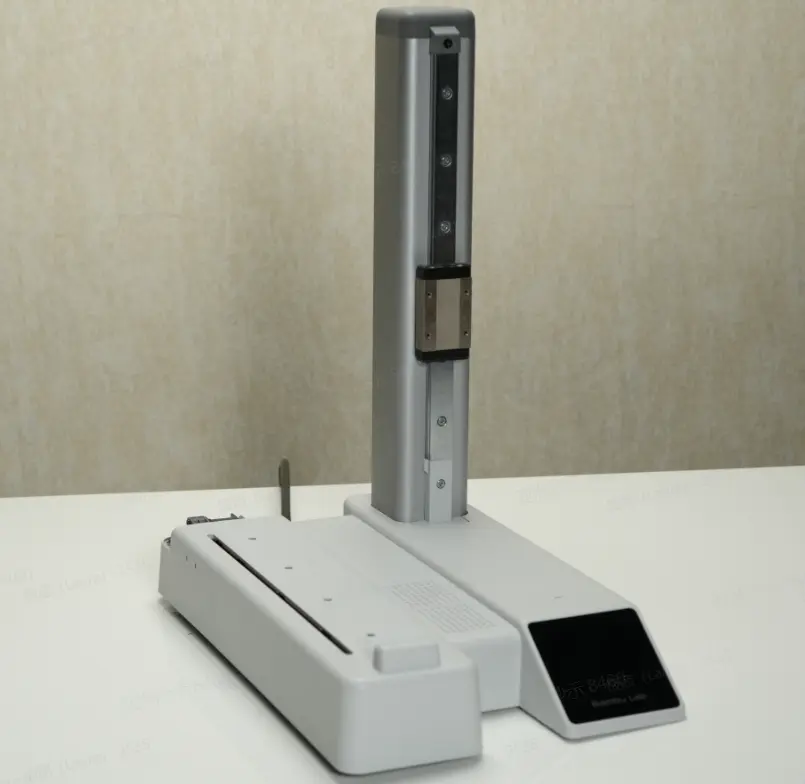

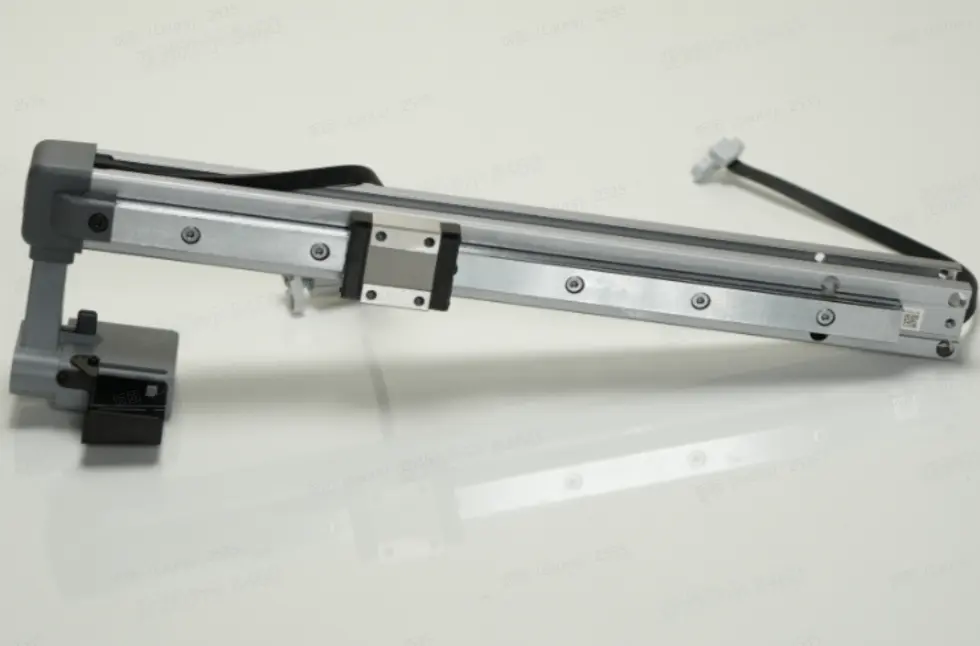

1	X-modul		2	Bundmodul

Skrueliste

	Model	Position	Tegninger		Model	Position	Tegninger
Skrue A	BT2.6*8 B0046	Kabelspaender (2 stk.+2 stk.)		Skrue B	BT3*8 B0022	Bundplade, braandsikkert cover (14 stk.+3 stk.)
Skrue C	BT2*5 B0017	USB-plade (2 stk.)		Skrue D	M2.5*5 B0055	Varmepladelaas (3 stk.)
Skrue E	MG4*13 B00229	Varmepladenivellering (4 stk.)		Skrue F	M3*10 B00208	X-motorcover (1 stk.)
Skrue G	M3*6 B0036	X-motorcover (2 stk.)		Skrue H	M2*4.5 B00211	X-motorens bagcover (2 stk.)
Skrue I	B0010 M3*5	X-motor (4 stk.)		Skrue J	M3*6 B00247	X-akse (4 stk.)
Skrue K	MG3*14 B00212	Adapterbeslag (Bagside, 2 stk.)		Skrue L	B0042 M3*4.5	Forbindelsesplade (2 stk.)
Skrue M	M2.5*18 B00228	Y-bagcover (2 stk.)		Skrue N	M4*16 B00224	Y-aksens lineaerskinne (4 stk.)

Vaerktoejsliste

• H2.0/H1.5 unbrakonoegle
• Kabelsaks
• Spidstang

Sikkerhedsadvarsel

Vigtig paamindelse！

For du udfoerer vedligeholdelsesarbejde paa printeren og dens elektroniske enheder (herunder toolhead-kablet), skal du slukke for printerens stroem og afbryde stroemforsyningen for at undgaa kortslutninger i kredsloebet, der kan forarsage yderligere skade paa elektroniske enheder og potentielle sikkerhedsrisici.

Naar du udfoerer vedligeholdelse eller fejlfinding paa printeren, skal du foerst sikre dig, at hotend og varmeplade er ved en sikker temperatur. Undgaa at arbejde paa dem ved hoeje temperaturer. Hvis det er noedvendigt at udfoere opgaver ved hoeje temperaturer, skal du baere passende varmebestandige handsker for at sikre et sikkert og effektivt vedligeholdelsesarbejde

Hvis du har spoergsmaal til denne guide, kan du klikke her for at oprette en servicesag, saa svarer vi hurtigt og giver dig den hjaelp, du har brug for.

Videoguide

Paa grund af forskelle i produktversioner kan der vaere visse forskelle i detaljerne.

Afmonteringsguide

Trin 1: Fjern bundpladen

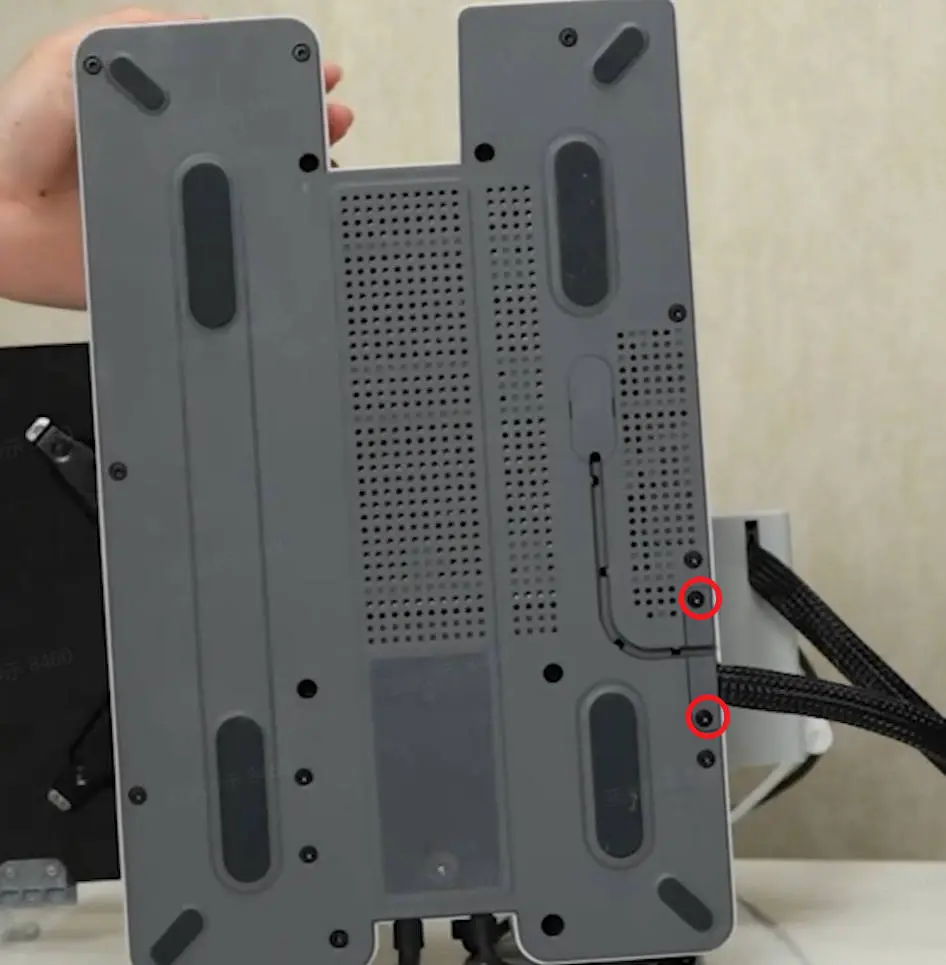

Vip printeren bagover og fjern 2 skruer A. Fjern kabelspaenderet.

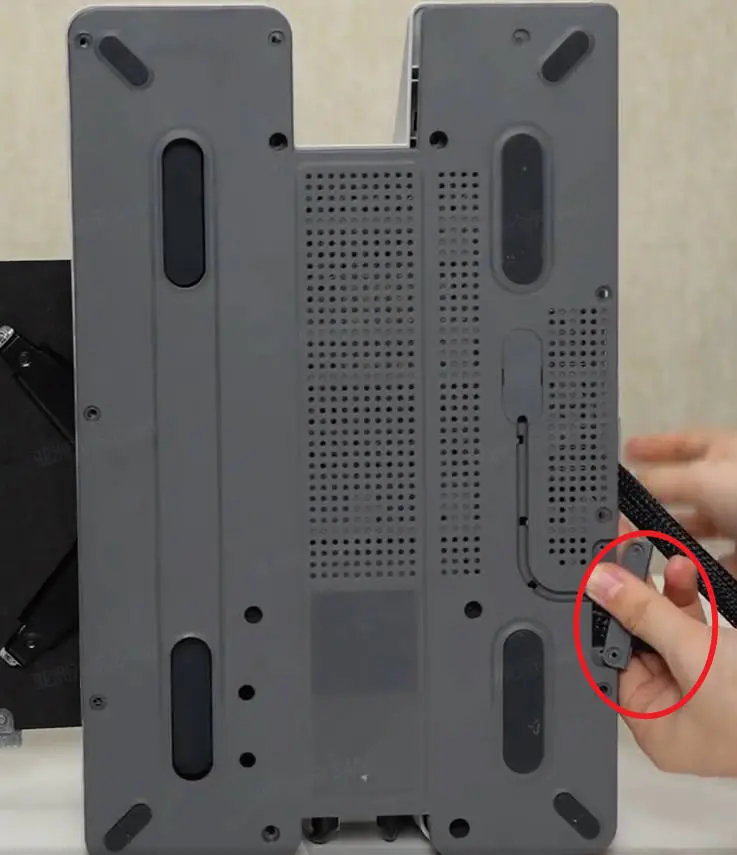

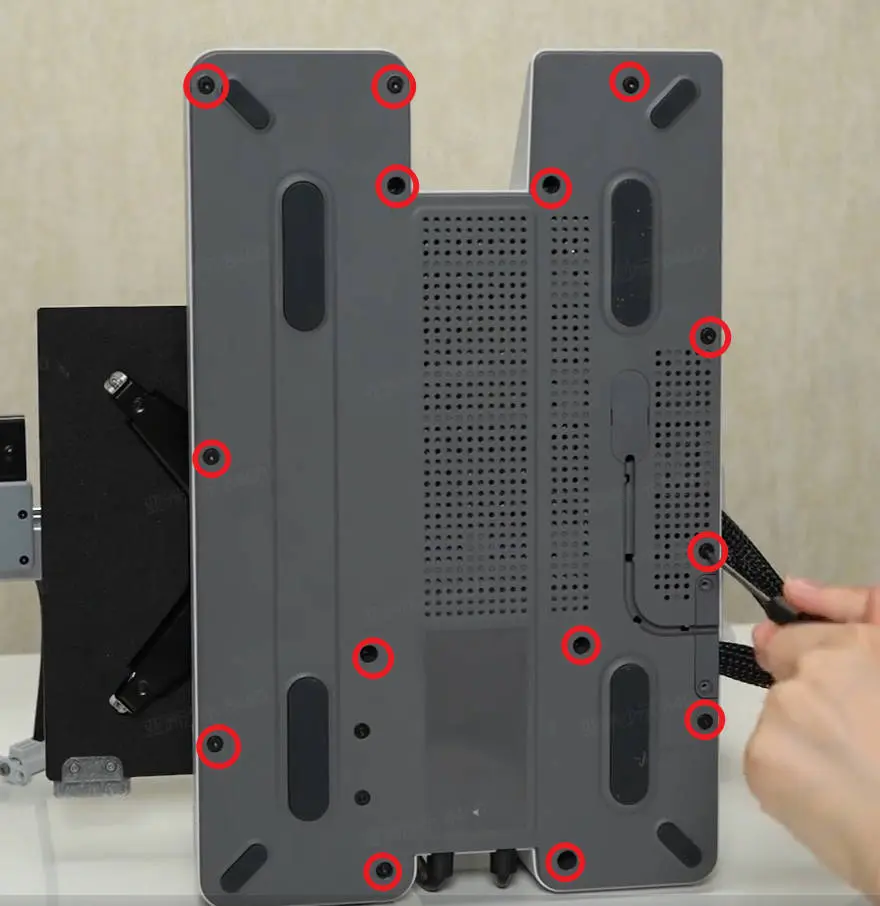

Fjern 14 skruer B, traek og straek derefter nylonstripsene for at loesne bundpladen, og fjern den.

Trin 2: Afbryd kablerne

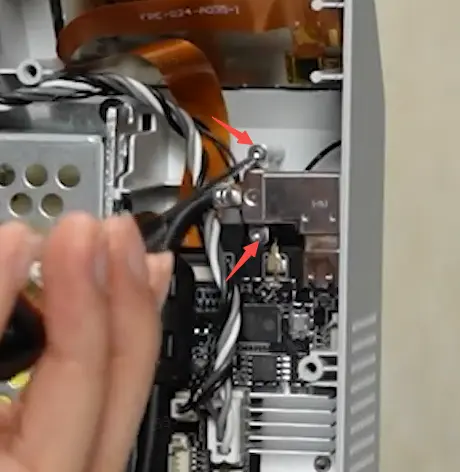

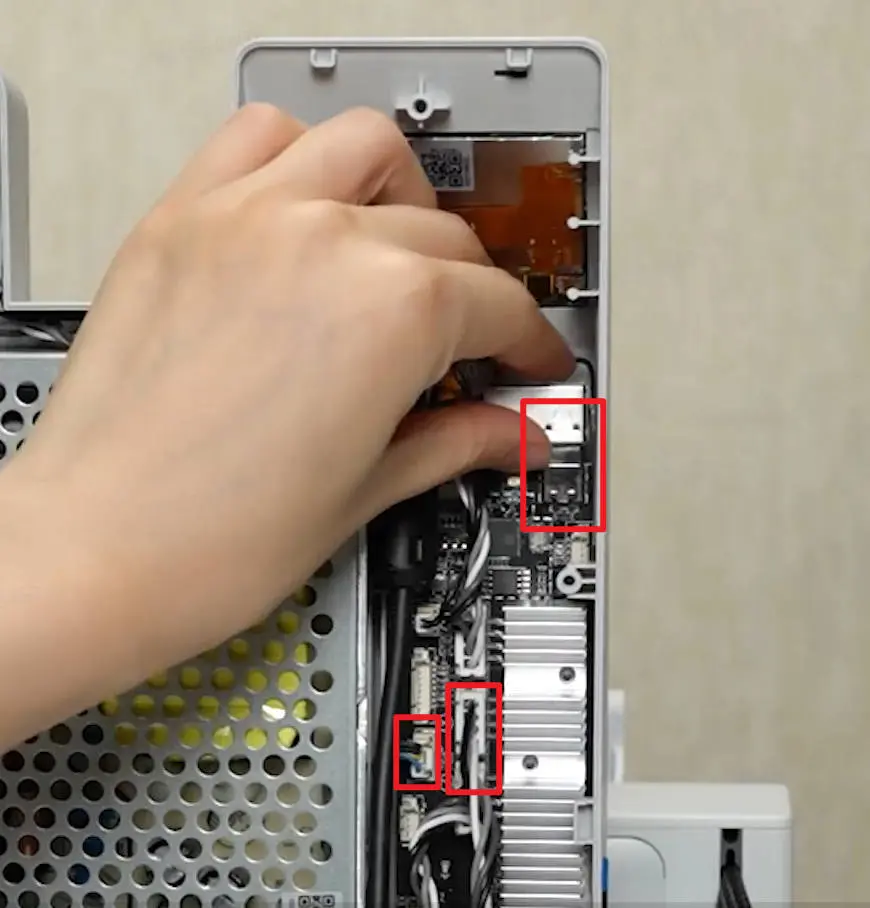

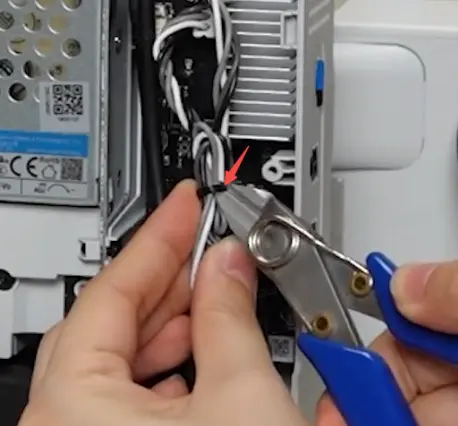

Brug en kabelsaks til at klippe strips over, fjern 2 skruer C og pladen, og afbryd USB-kablet, kamerakablet og X-motorkablet fra bundkortet.

Trin 3：Fjern varmepladen

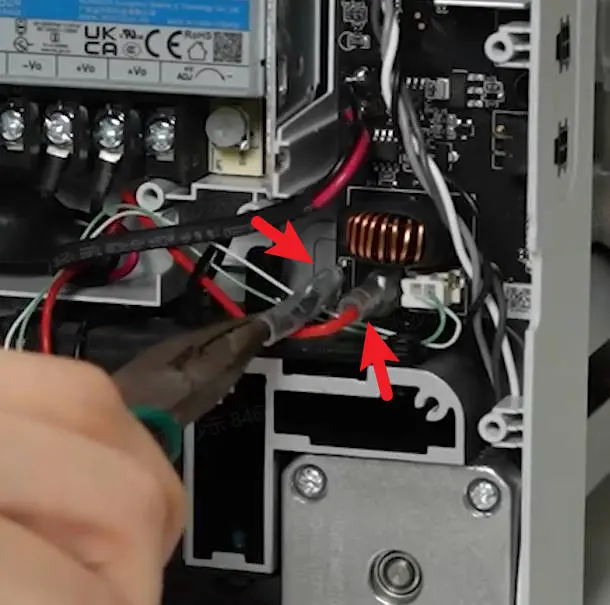

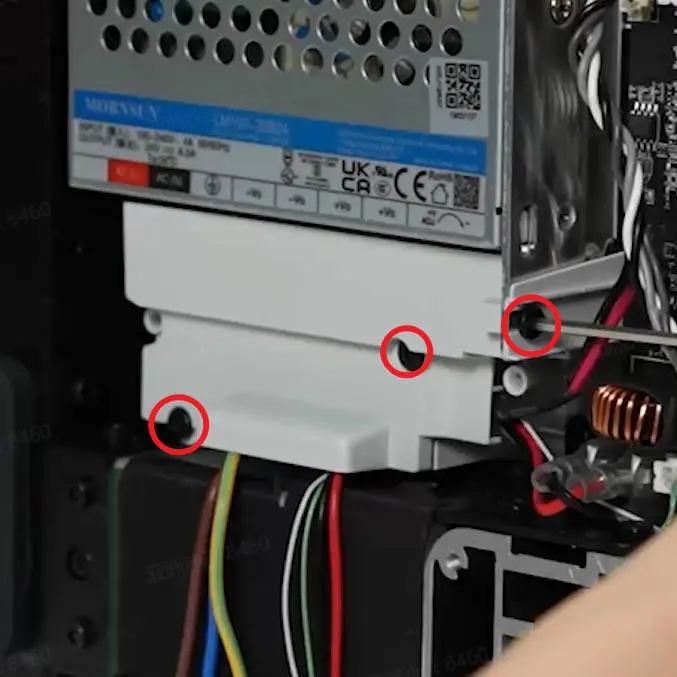

Brug en H2.0 unbrakonoegle til at fjerne 3 skruer B, fjern det braandsikre cover, og brug en tang til at fjerne de to isolerende gummimuffer paa terminalerne,

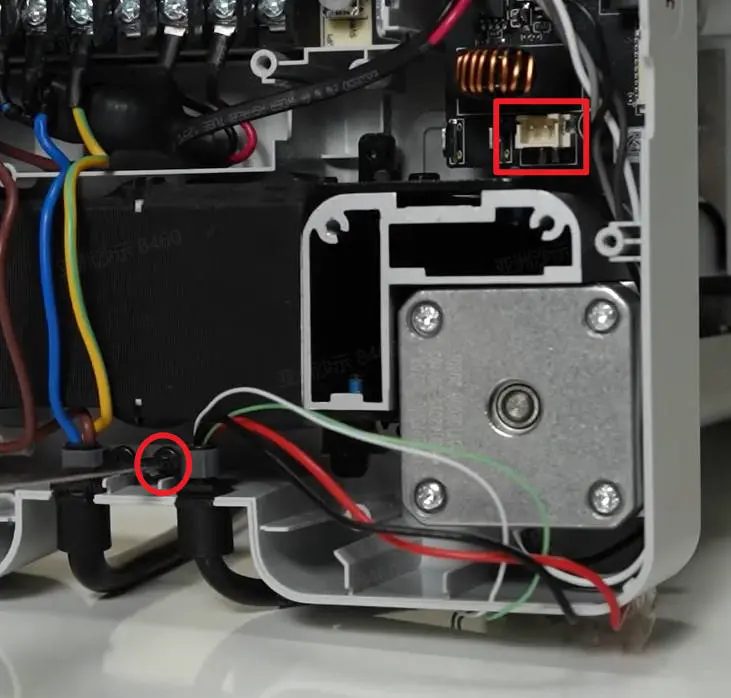

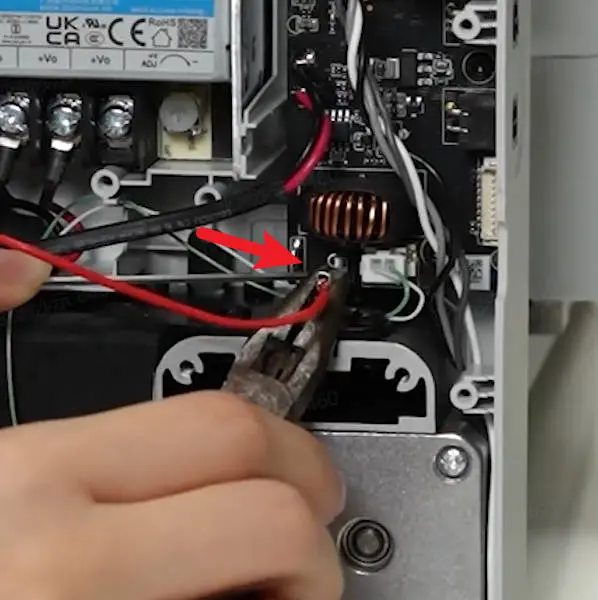

Brug en noegle til at frigoere stikket og traek de 2 stroemkabler til varmepladen ud samtidig; afbryd forbindelsen af varmepladens signalkabel fra bundkortet, fjern 1 skrue A, og loesn varmepladekablet fra kabelspaenderet.

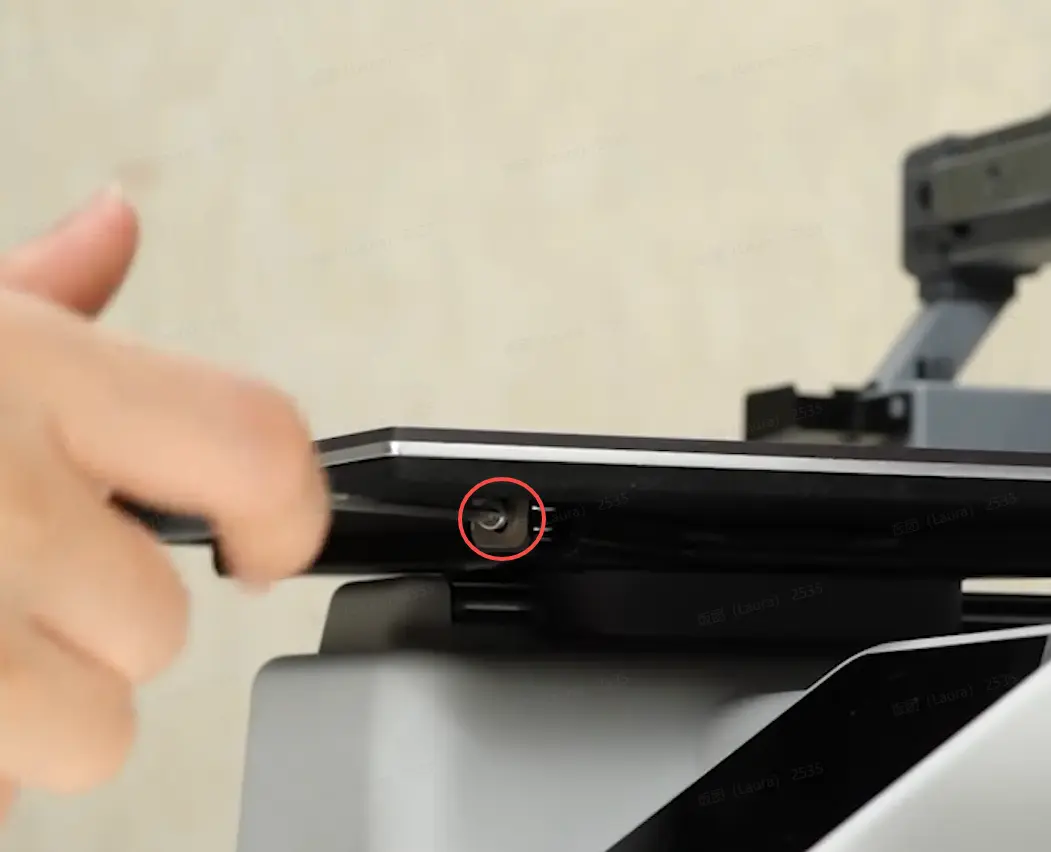

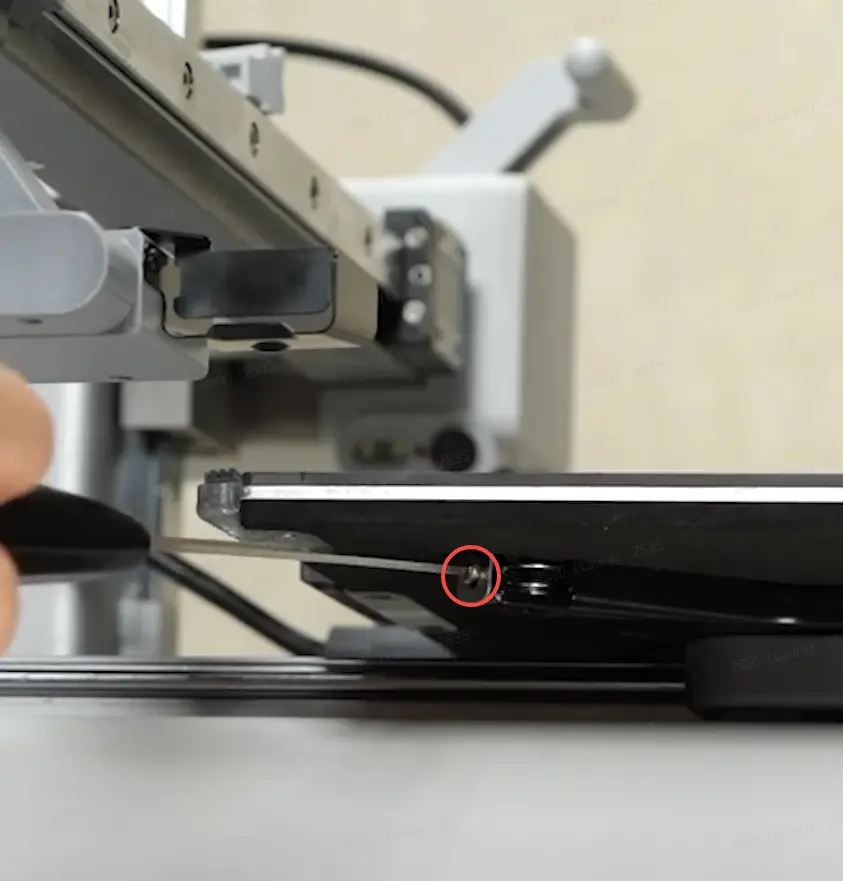

Stil printeren oprejst og fjern 3 skruer D, der holder varmepladen fast.

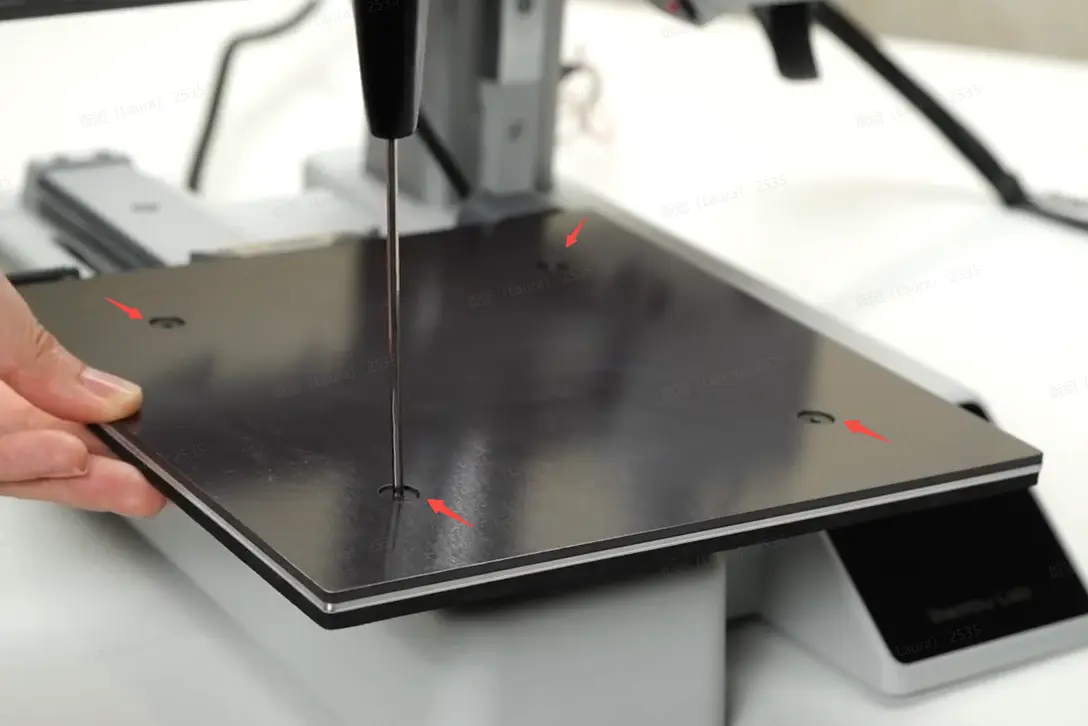

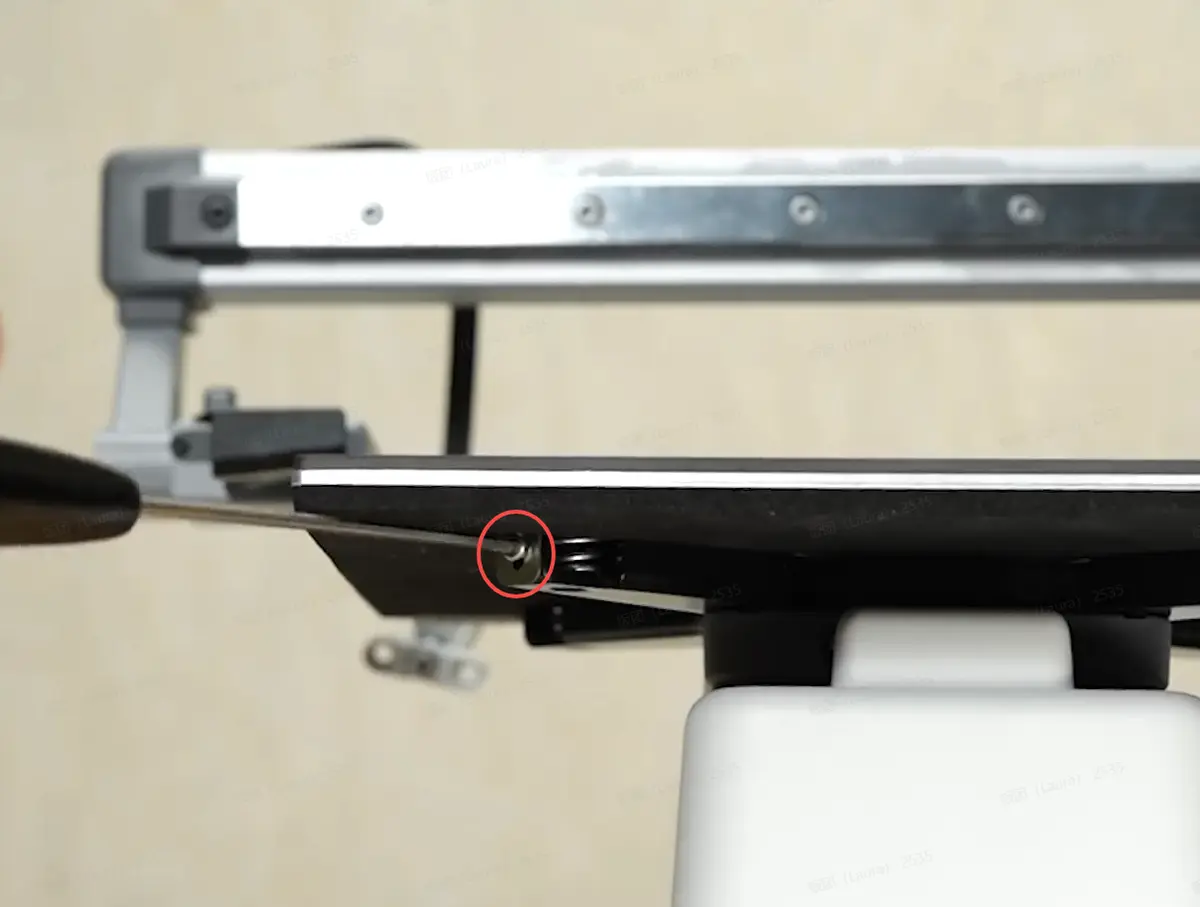

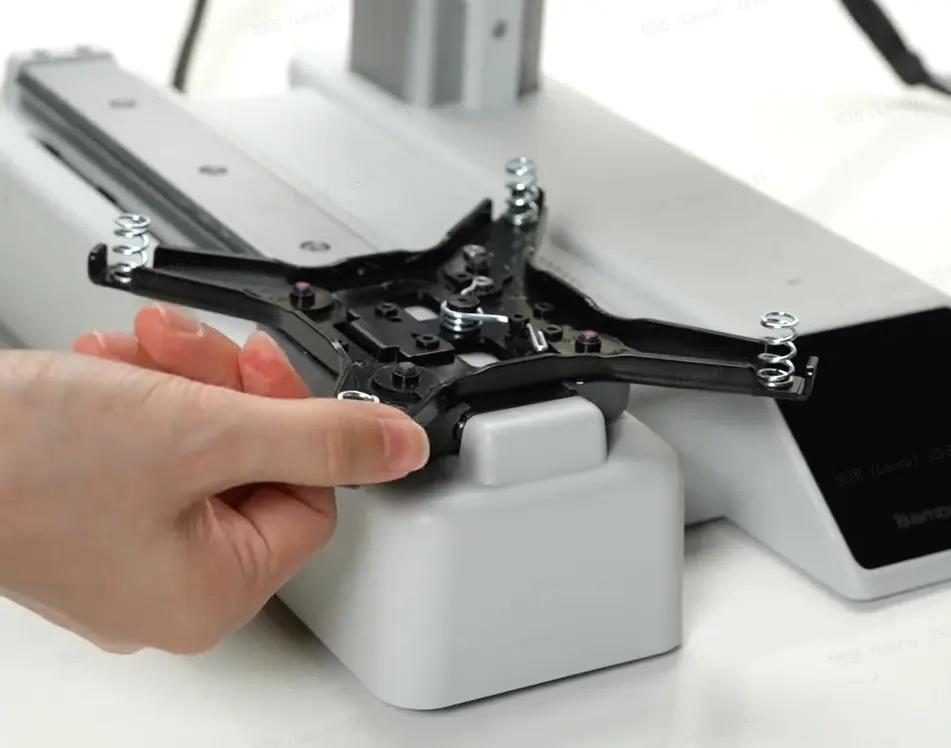

Tryk varmepladen ned med haanden og fjern de 4 nivelleringsskruer E. Tag varmepladen af sammen med justeringsfjedrene.

Trin 4: Fjern USB-kabel, kamera og X-motorcover

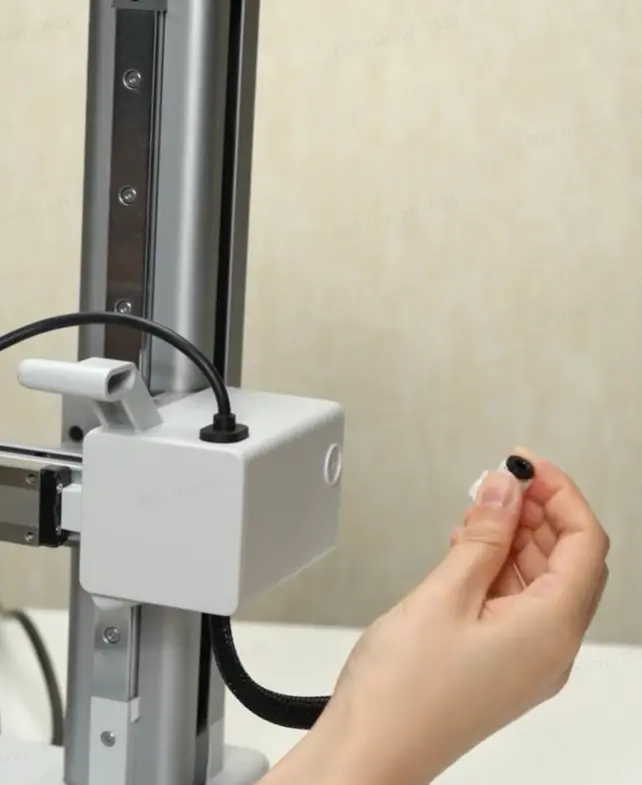

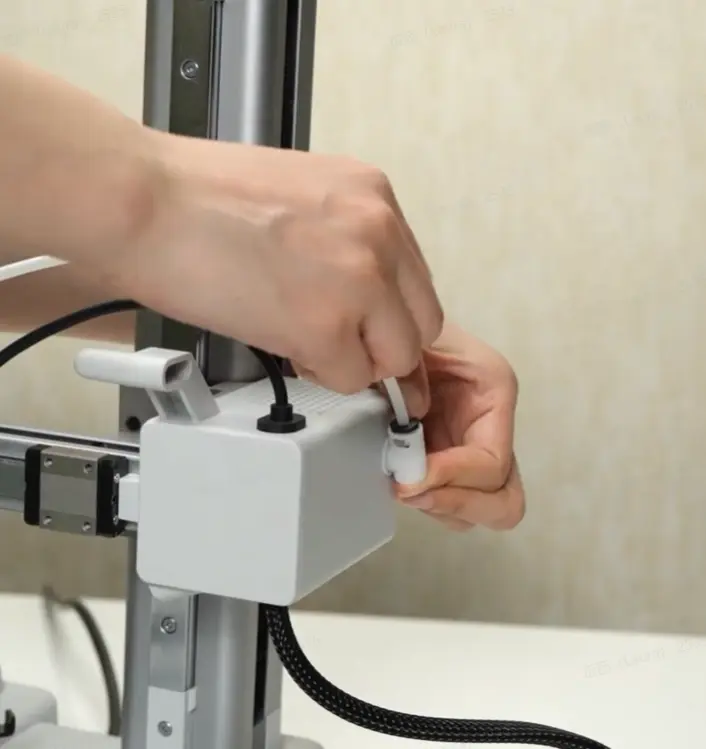

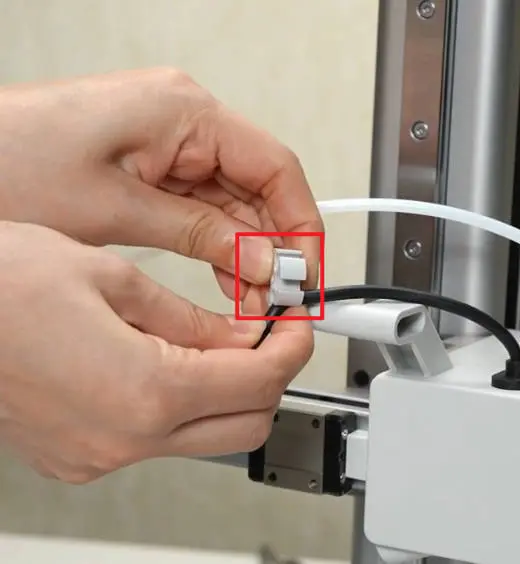

Fjern PTFE-slangen og USB-kablet fra Cable Organizer. Tryk paa forbinderen for at afbryde slangen, og fjern derefter PTFE-slangeforbinderen.

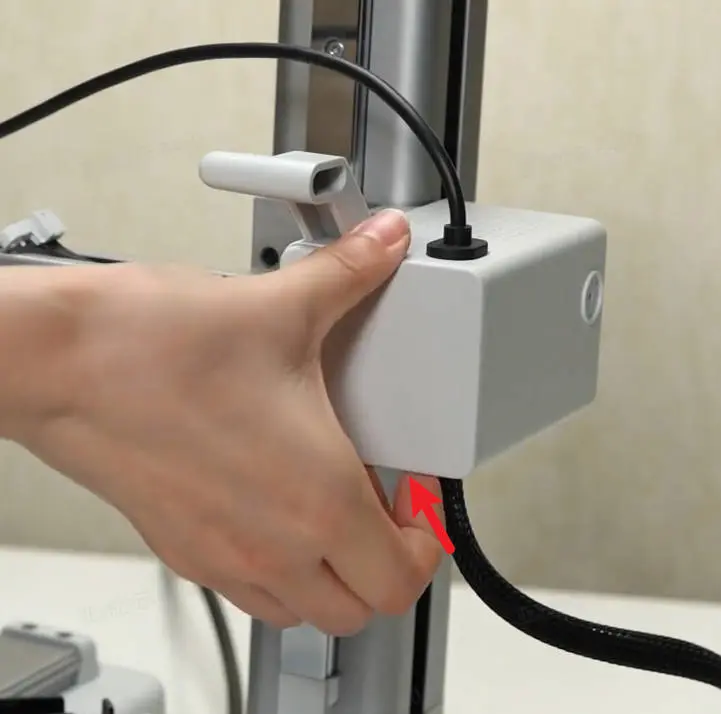

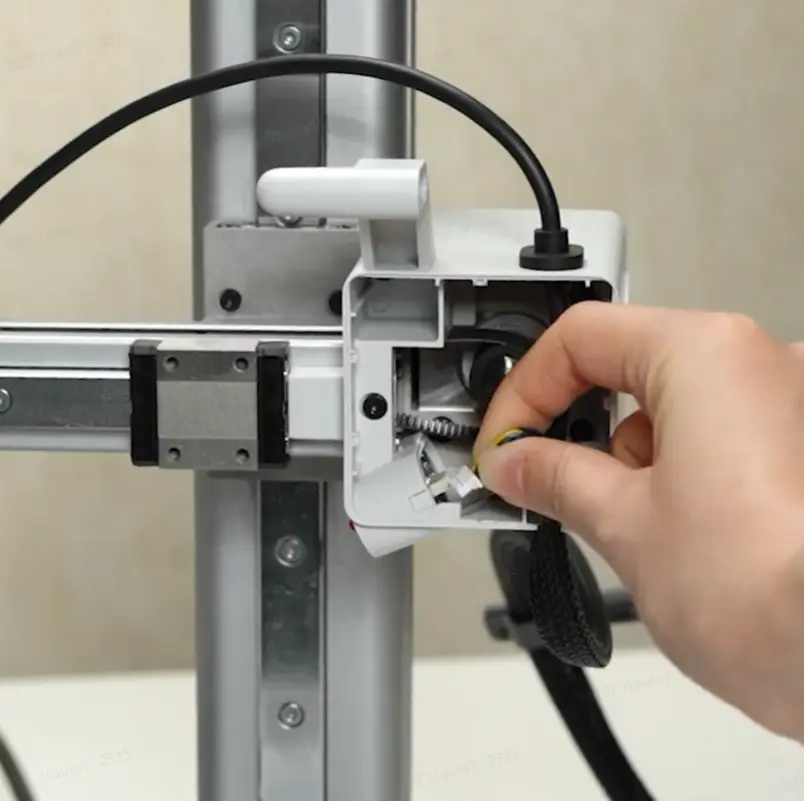

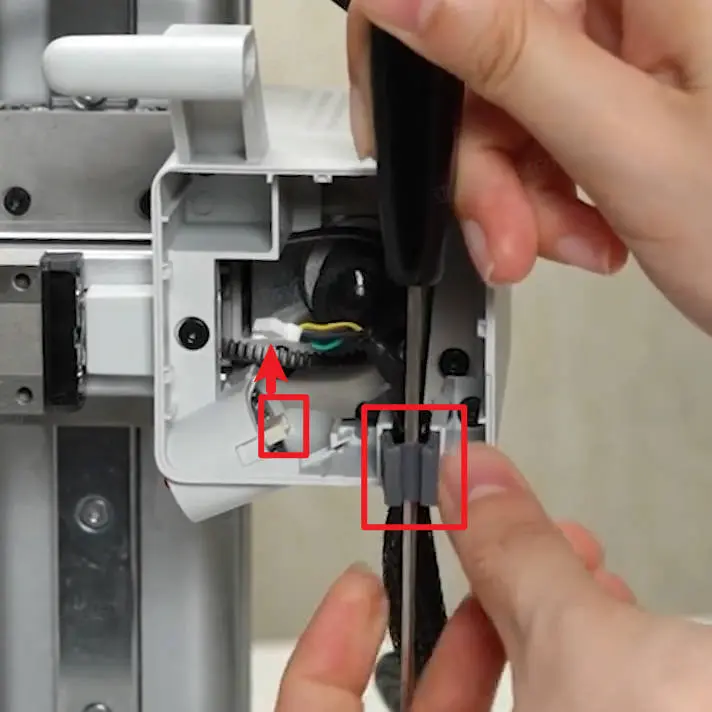

Tryk nedefra paa frontlaaget paa motorcoveret for at fjerne det. Afbryd kamerakablet. For en unbrakonoegle gennem kabelklemmen og vrik den ud. Fjern kabelklemmen.

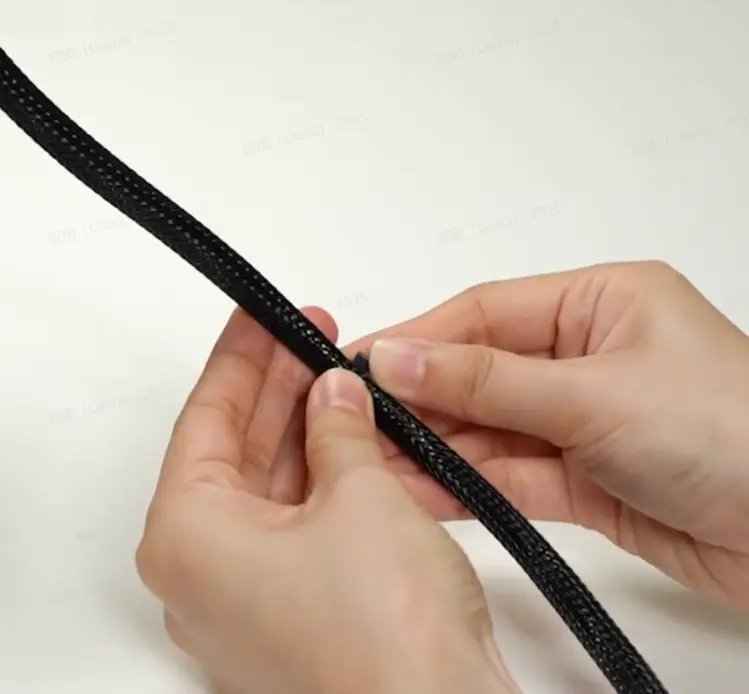

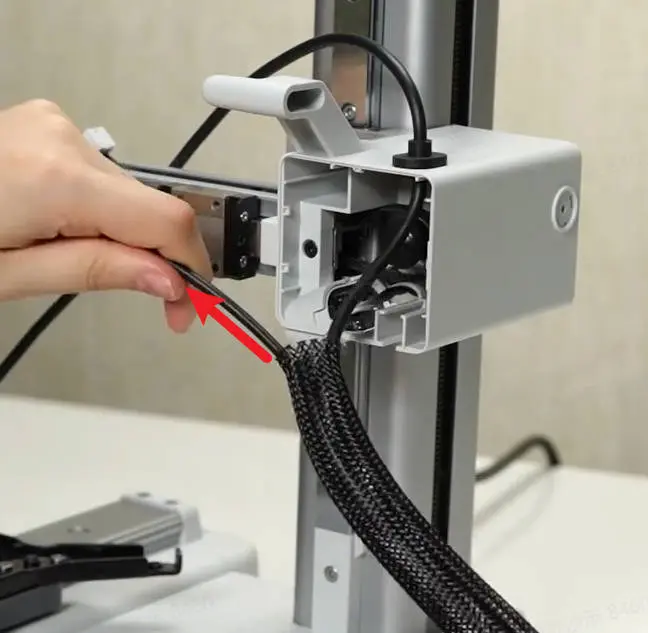

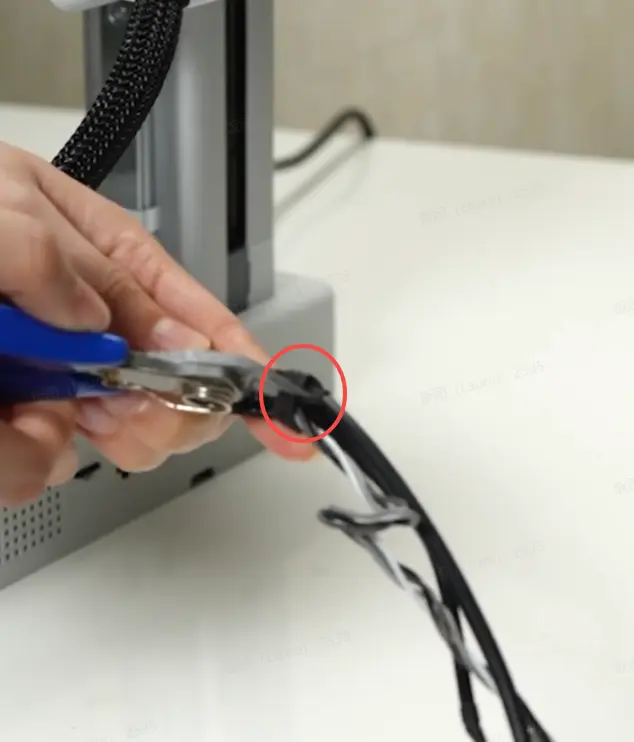

Fjern det kabelspaender, der er tilbage paa kablerne, riv tapen af den ene ende af nylonnettet, og traek kamerakablet og X-motorkablet ud;

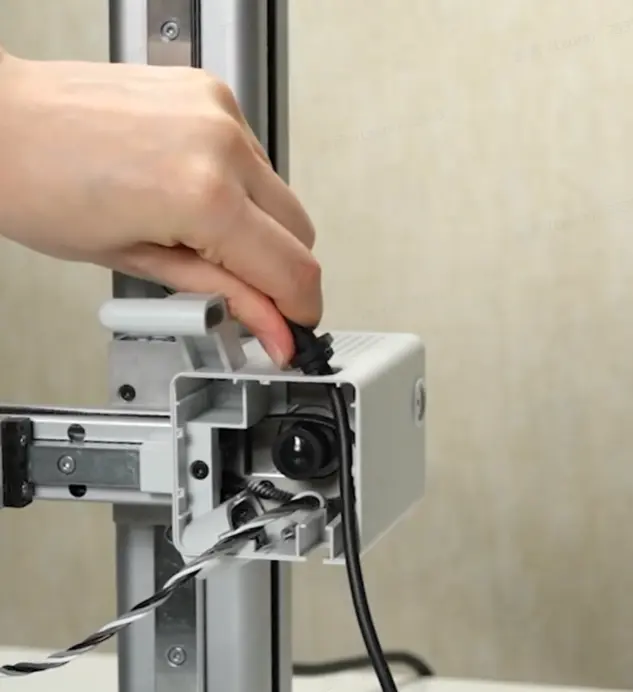

Fjern ferritkernerne, traek gummiproppen paa USB-kablet ud af motorcoveret, og fjern USB-kablet;

Der findes to versioner af USB-C-ferritkernerne: den delte/adskilte struktur vist paa billedet og en integreret ferritkerne i et stykke.

Hvis det er den integrerede struktur i et stykke, behoever du ikke montere den adskilte/delte type ferritkerne paa kablet, da ferritkernen allerede er integreret i kablet.

De to versioner leveres tilfaeldigt. Det endelige produkt, du modtager, skal betragtes som den gaeldende version.

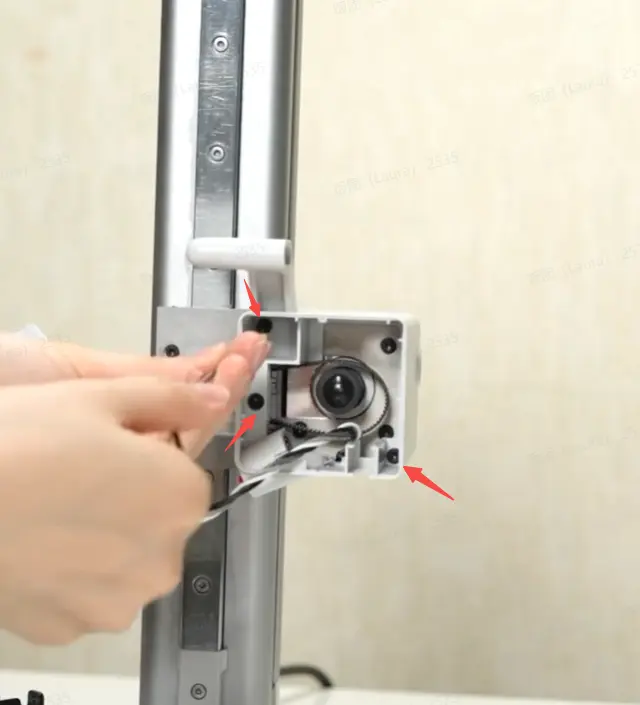

Fjern 1 skrue F, 2 skruer G, og tag X-motorcover-modulet af;

Tryk i pilens retning for at frigoere kameraet og fjern kameraet fra X-motorcoveret.

Trin 5: Fjern X-motoren

Fjern 2 skruer F og fjern motorens bagcover. Fjern 4 skruer I og tag X-motoren af

Trin 6: Fjern X-aksemodulet.

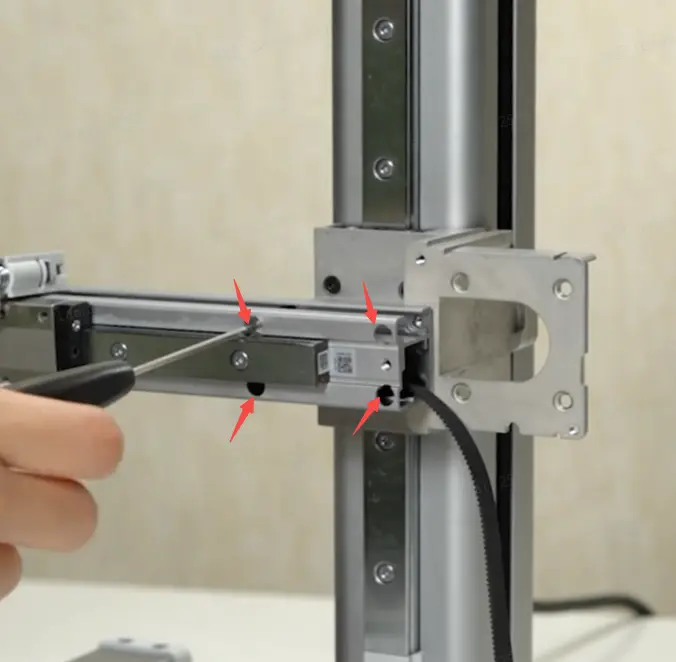

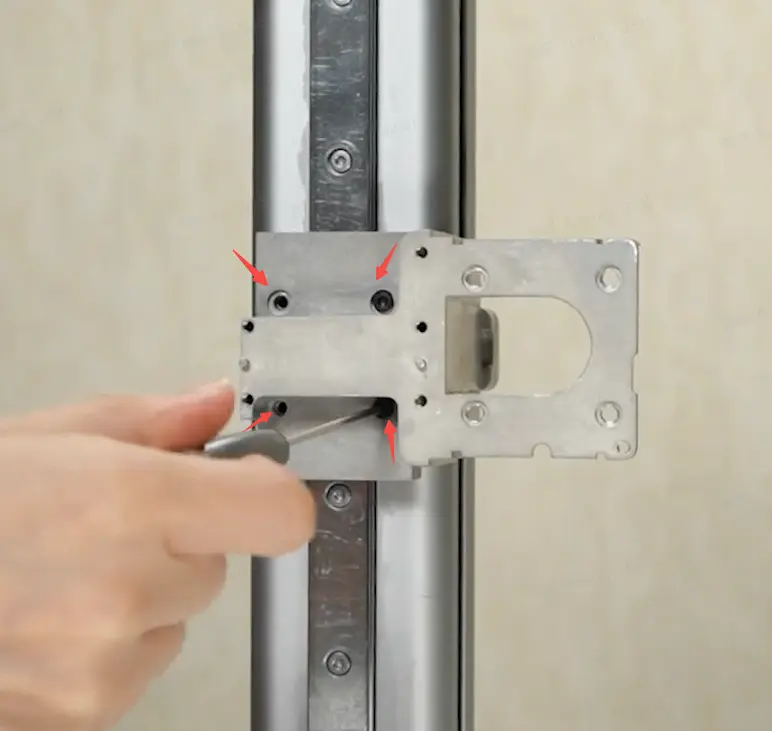

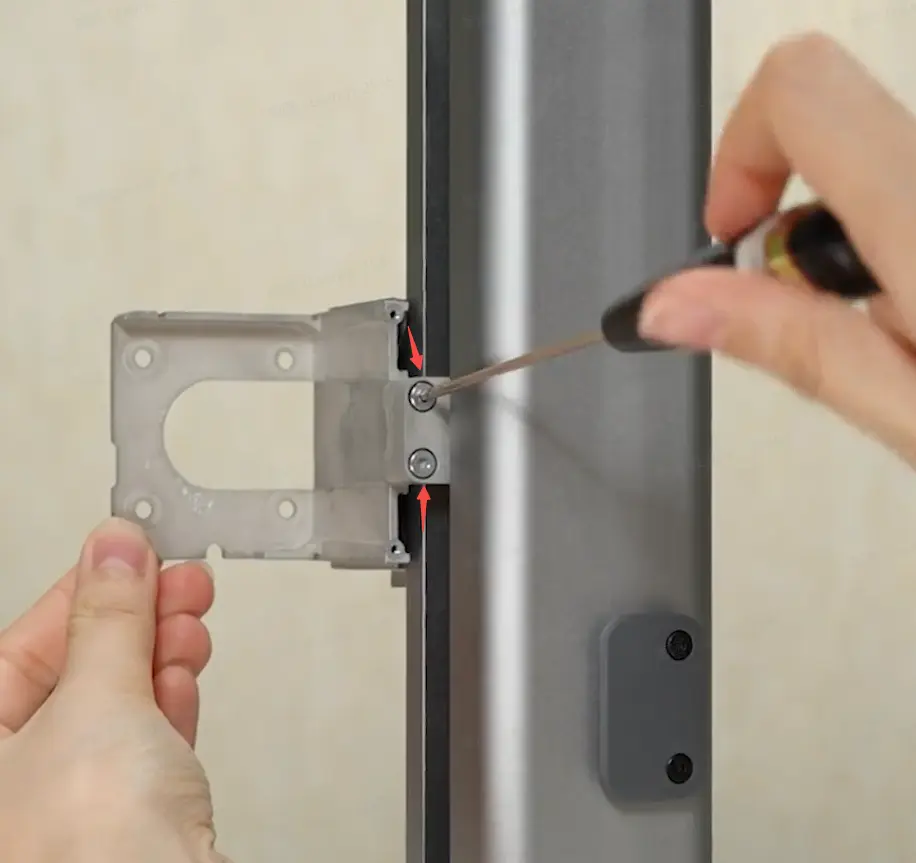

Fjern 4 skruer J, tag X-aksemodulet af; fjern 4 skruer, fjern 2 skruer K, og tag adapterbeslaget af.

Trin 7: Fjern Y-aksens lineaerskinne

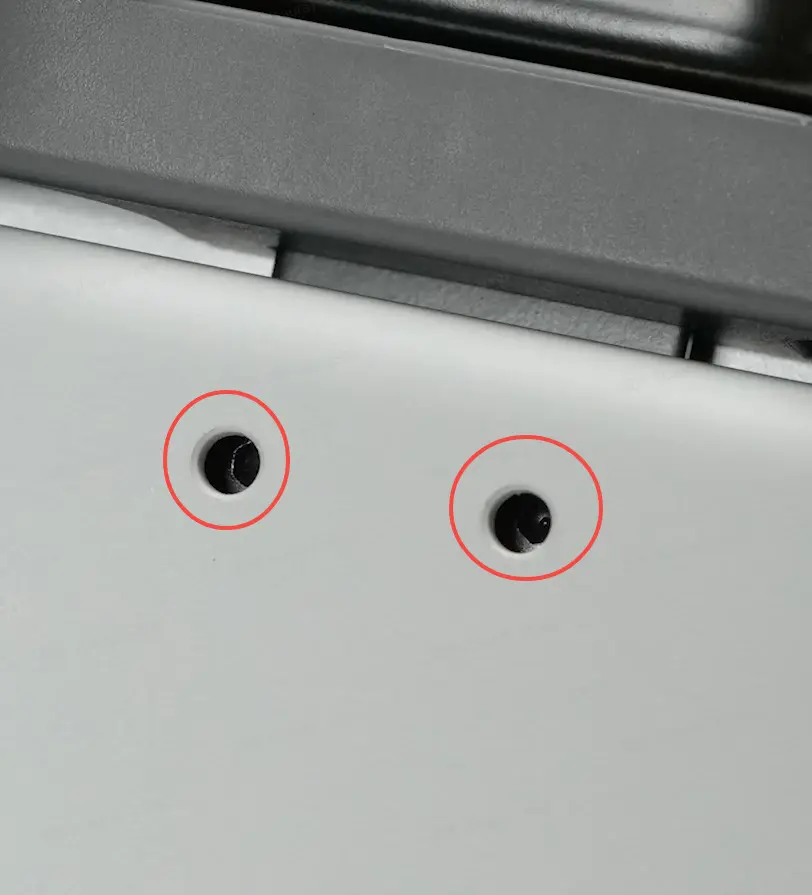

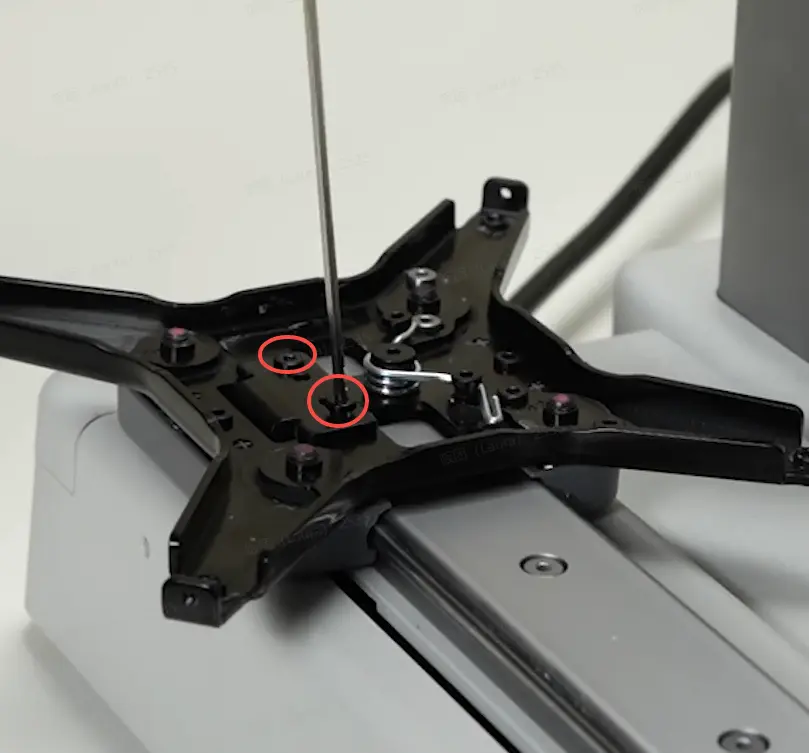

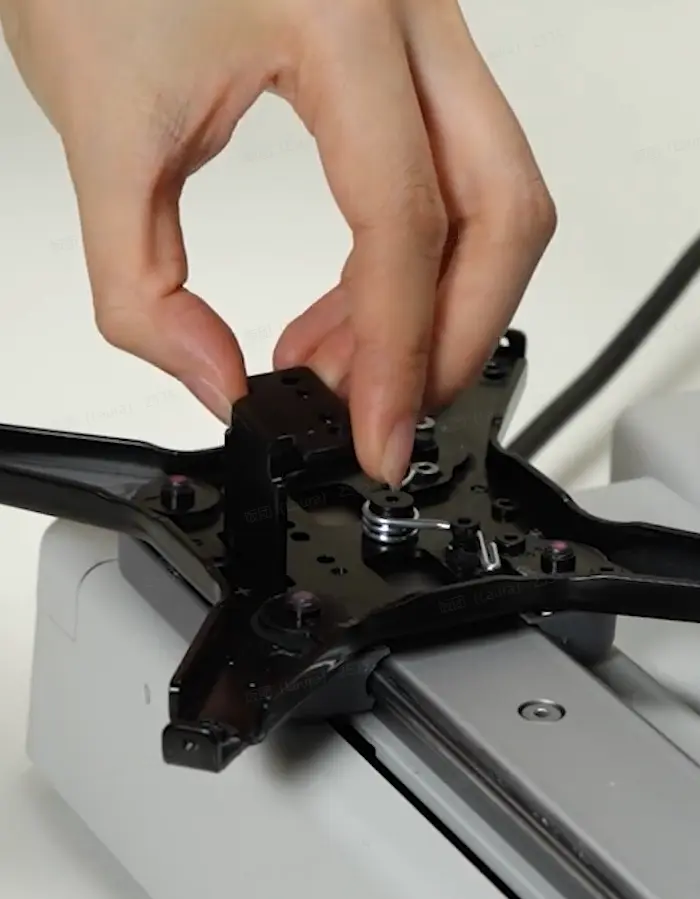

Skub varmepladebeslaget bagud for at blotlaegge de 2 skruer paa forbindelsespladen og loesn skruerne helt, fjern derefter de 2 skruer L paa remskiven og tag forbindelsespladen af;

Fjern 2 skruer M og tag Y-aksens bagcover af.

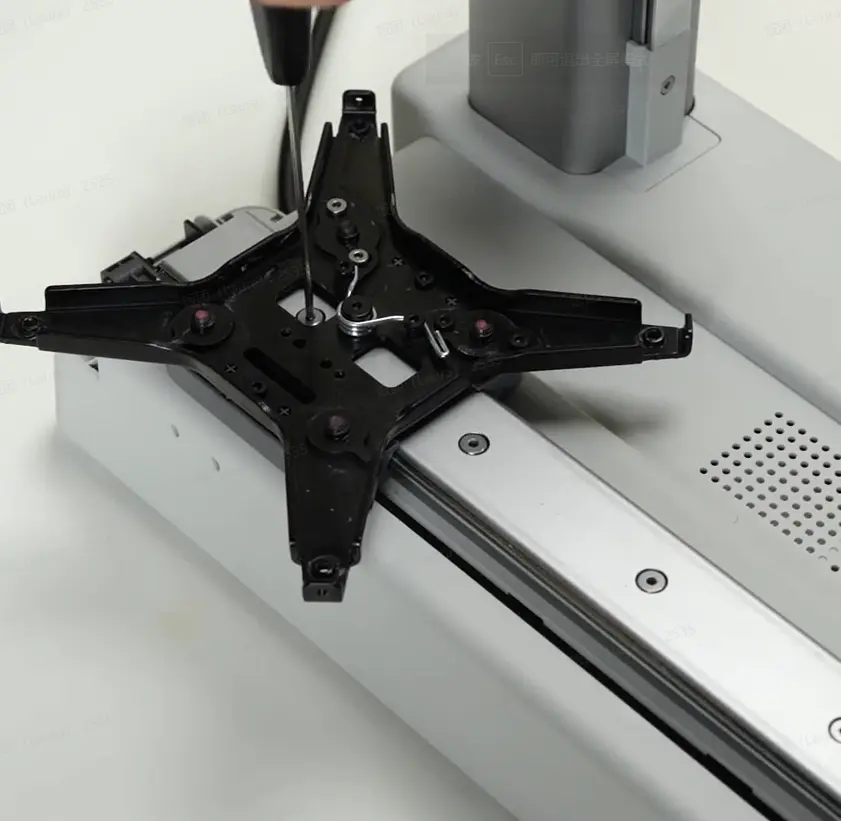

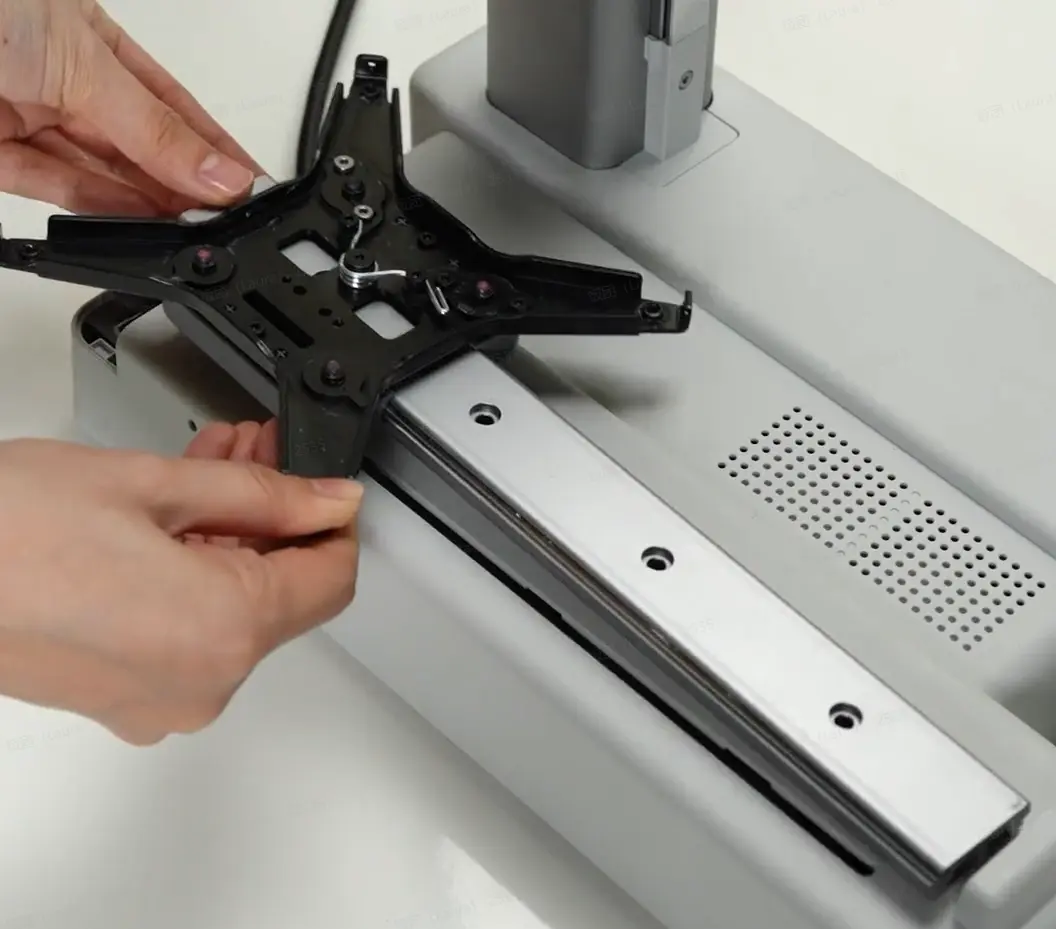

Fjern 4 skruer N og fjern Y-aksens lineaerskinne.

Monteringsguide

Trin 1: Monter Y-aksens lineaerskinne

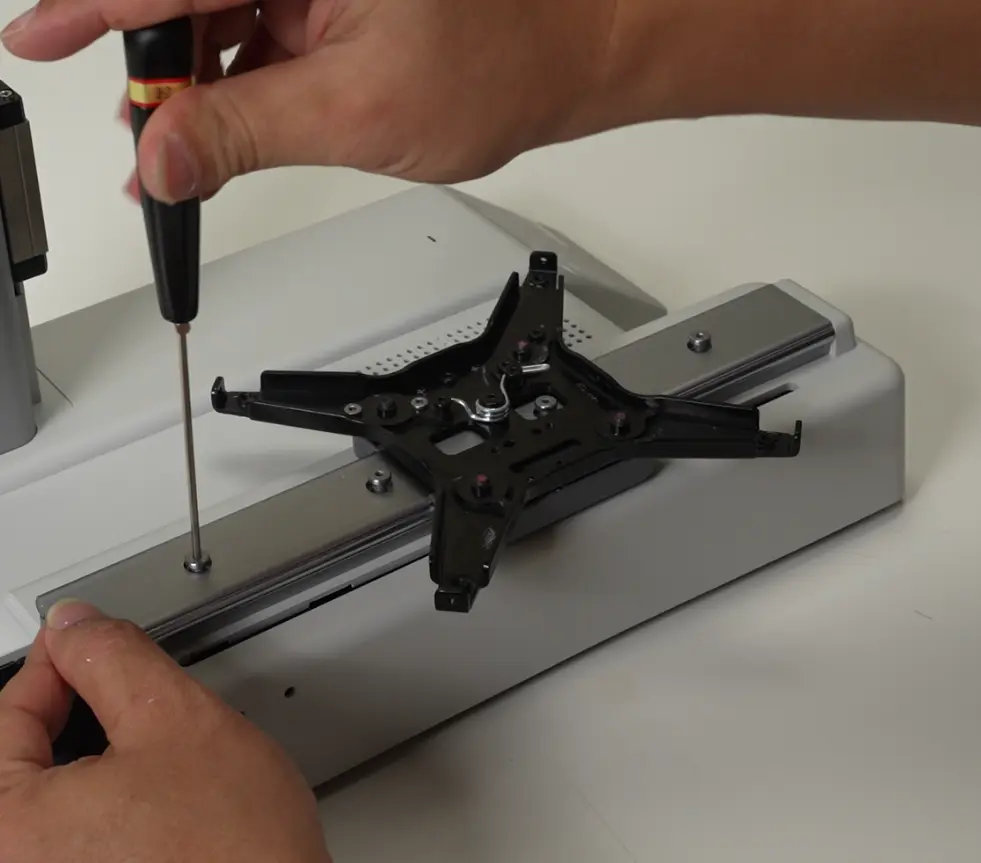

Brug en pincet til at flytte Y-remmens trykblok for at blotlaegge de 2 skruer. Bekraeft monteringsretningen ud fra forbindelsespladens monteringsposition, placer Y-aksens lineaerskinne paa basen, ret skruehullerne ind, isaet 4 skruer N, og spaend dem skiftevis;

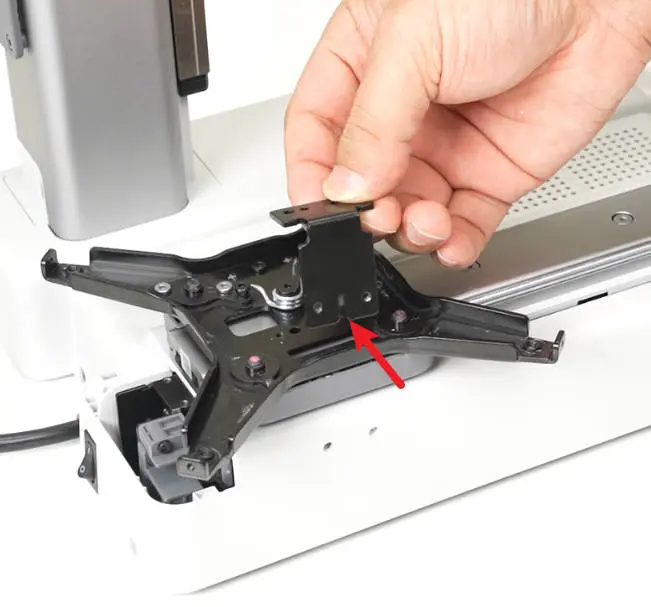

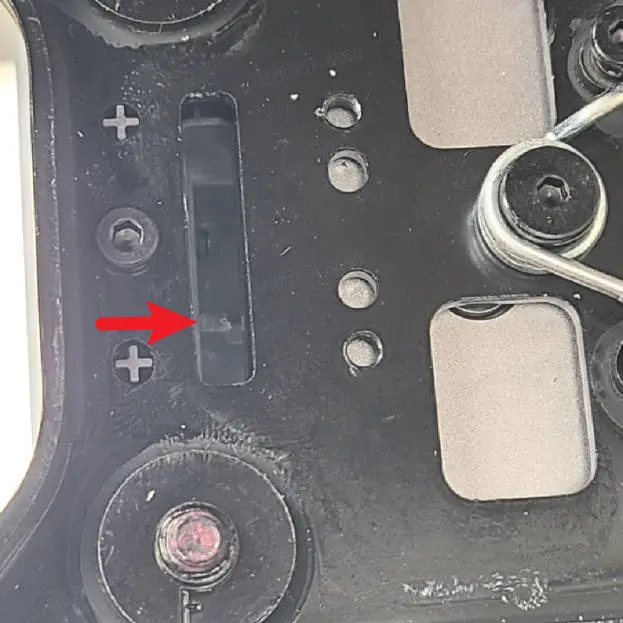

Flyt varmepladebeslaget for at blotlaegge Y-aksens remblok, monter derefter forbindelsespladen, bekraeft at den sidder korrekt, og spaend 2 skruer L for at fastgoere forbindelsespladen;

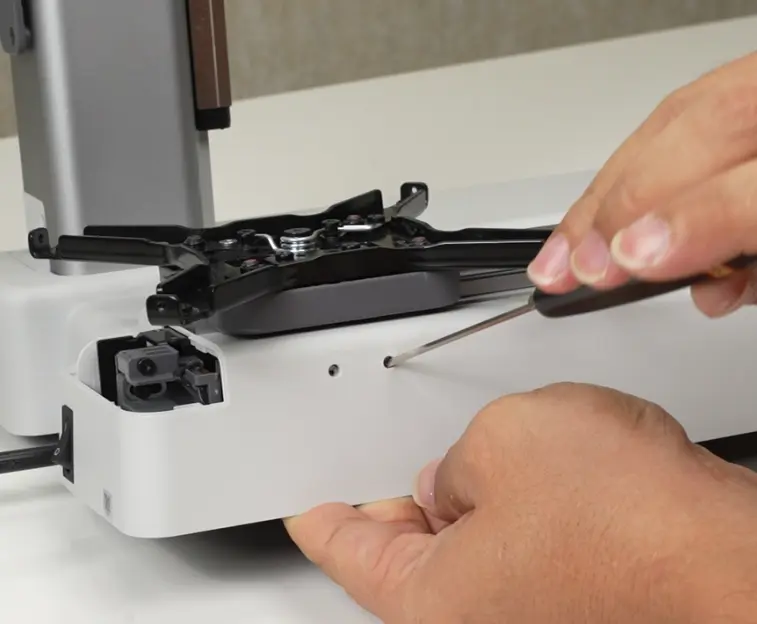

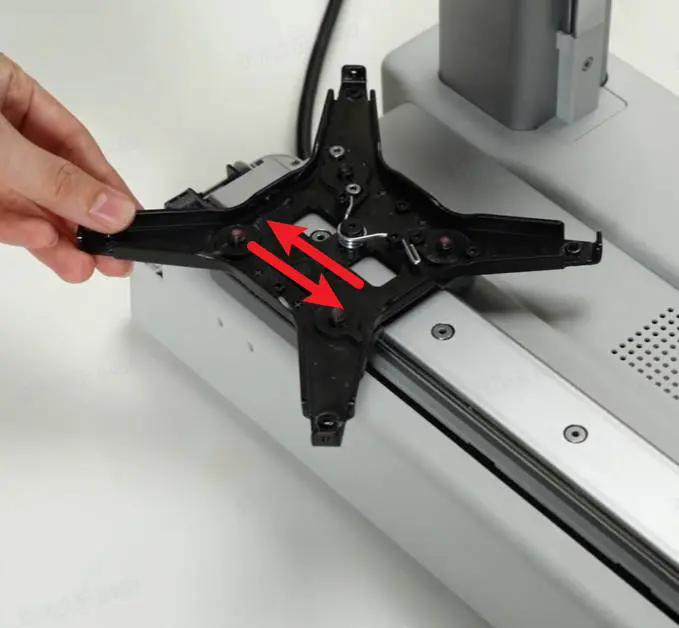

Spaend derefter de 2 skruer gennem basen, flyt varmepladebeslaget, og bekraeft at varmepladebeslaget kan traekke Y-remmen jaevnt.

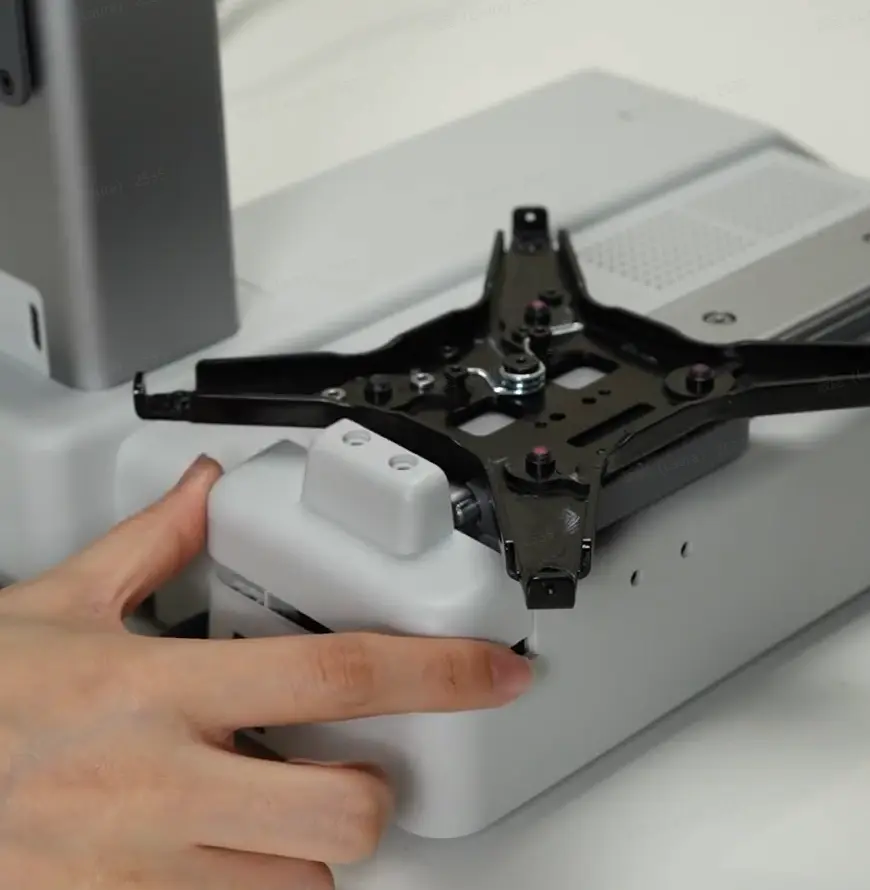

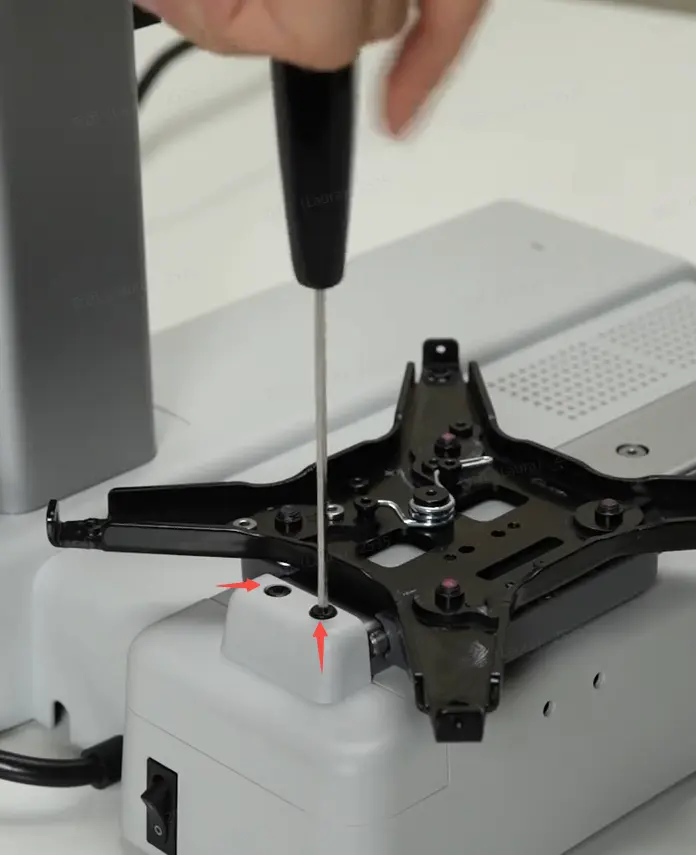

Monter Y-aksens bagcover, og spaend 2 skruer M.

Trin 2: Monter X-aksemodulet.

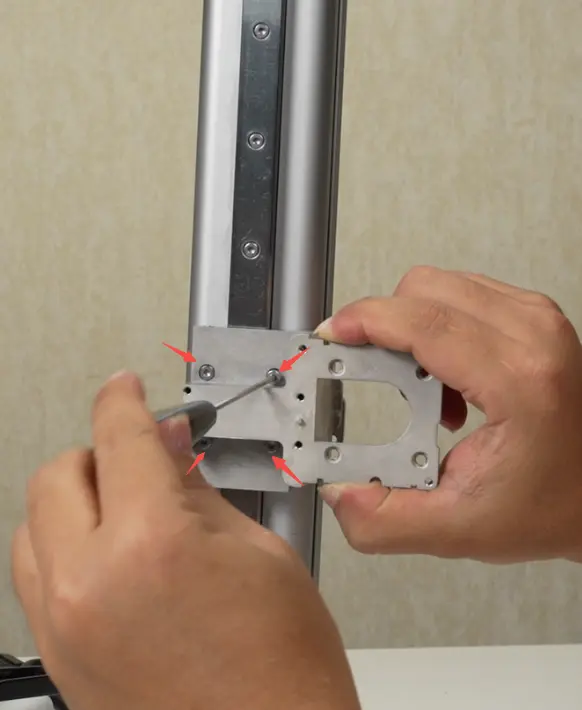

Monter adapterbeslaget, spaend 4 soelvfarvede skruer paa forsiden og 2 skruer K paa bagsiden;

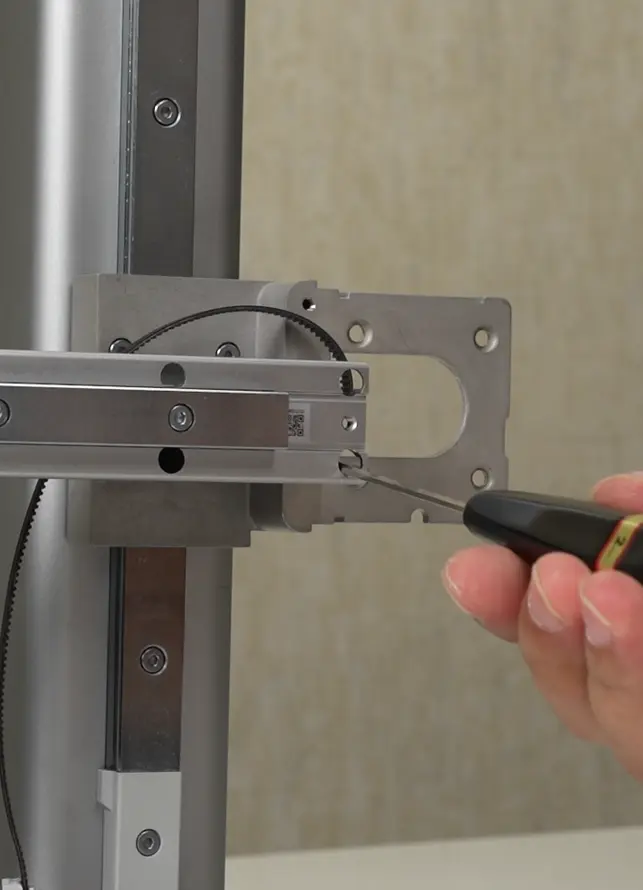

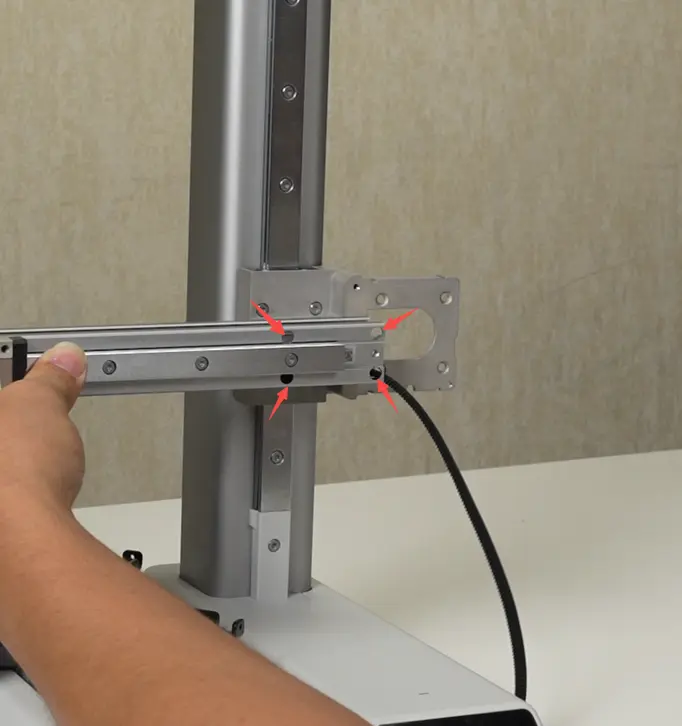

Monter X-aksemodulet, og pas paa at X-slideren ikke falder af, og spaend derefter de 4 skruer J. Pas paa ikke at klemme X-aksens tandrem, naar du spaender de nederste 2 skruer.

Trin 3: Monter X-motoren

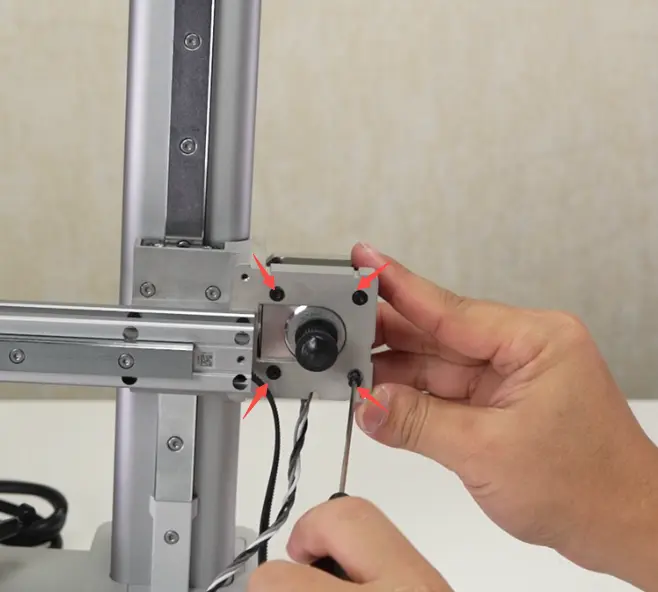

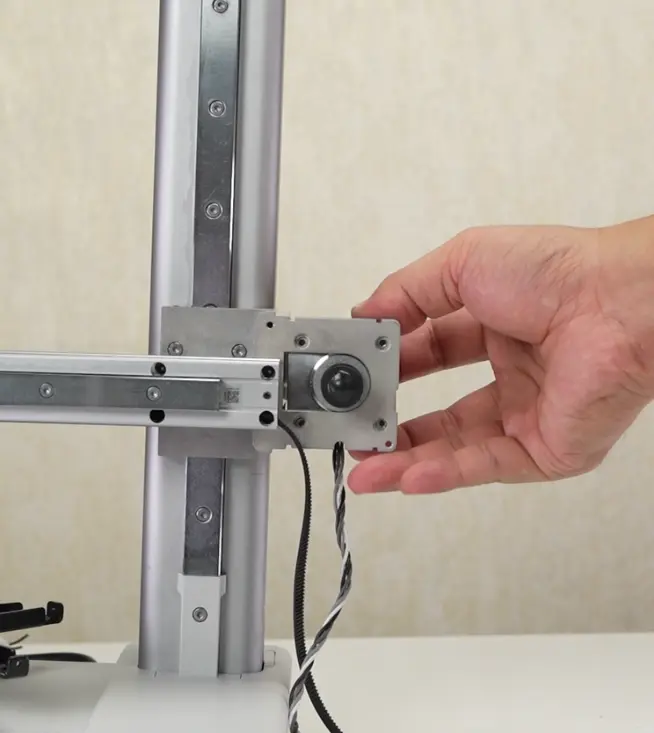

Monter X-motoren med motorkablet vendt nedad og spaend de 4 skruer G.

Trin 4: Monter X-motorcover, kamera og USB-kabel

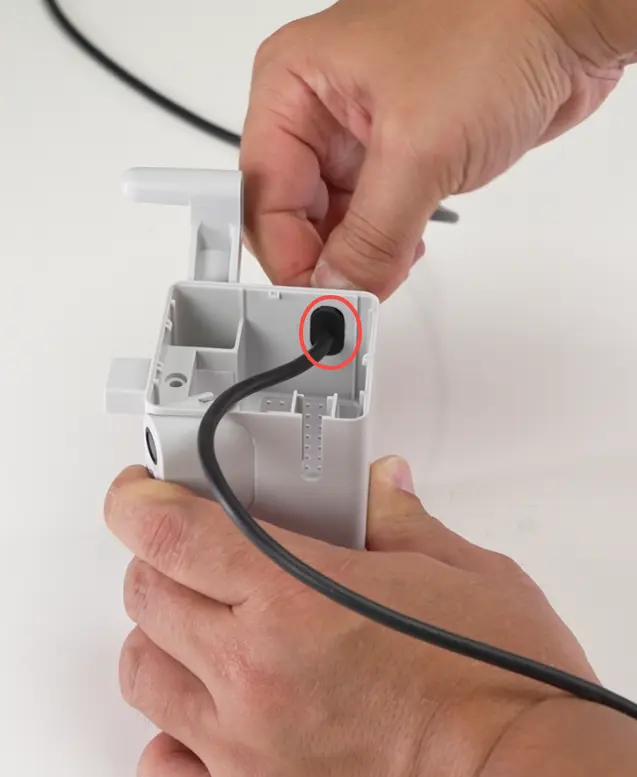

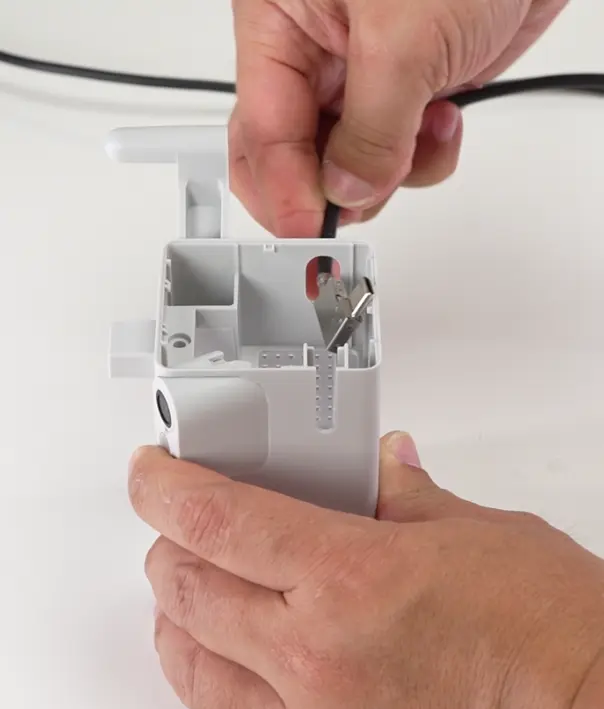

Monter kameraet paa motorcoveret. Traek USB-kablet igennem og fastgoer det til motorcoveret.

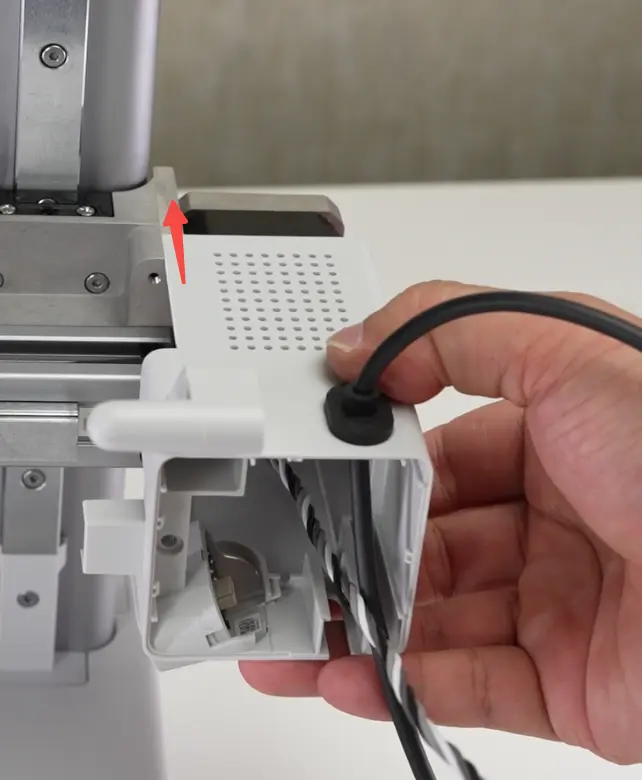

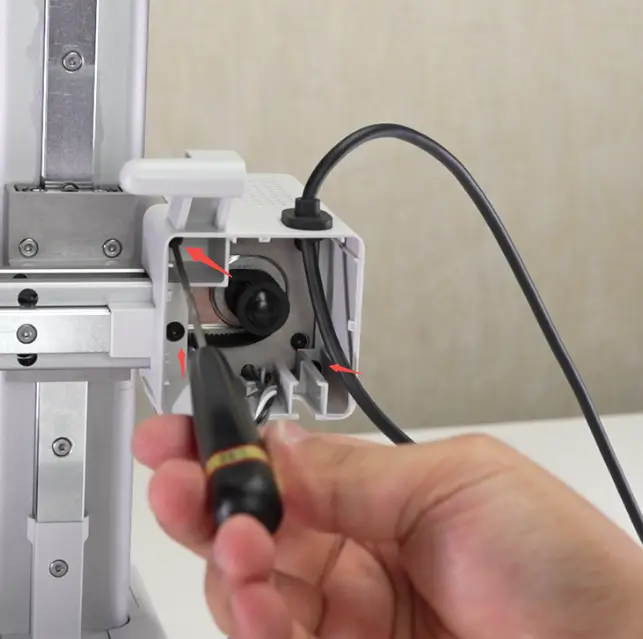

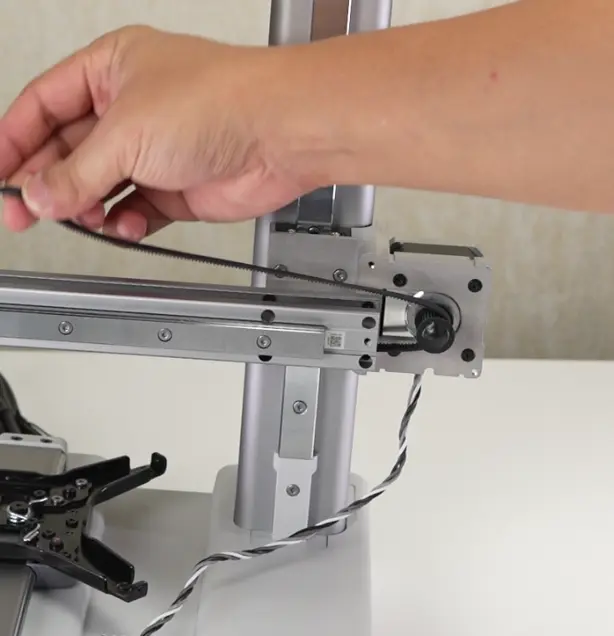

Foer X-aksens tandrem rundt om motorens drivhjul, og monter derefter motorcoveret paa adapterbeslaget i pilens retning. Bemaerk, at motorkablet skal foeres gennem motorcoveret. Spaend 1 skrue F paa X-aksen og spaend den inde i motorcoveret. 2 skruer G fastgoer motorcoveret;

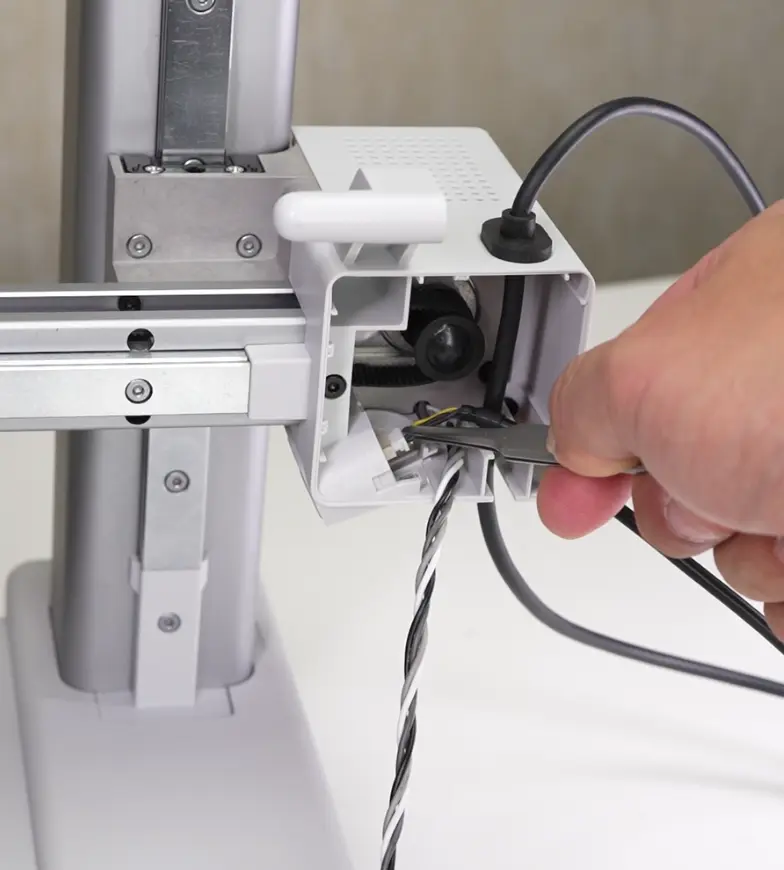

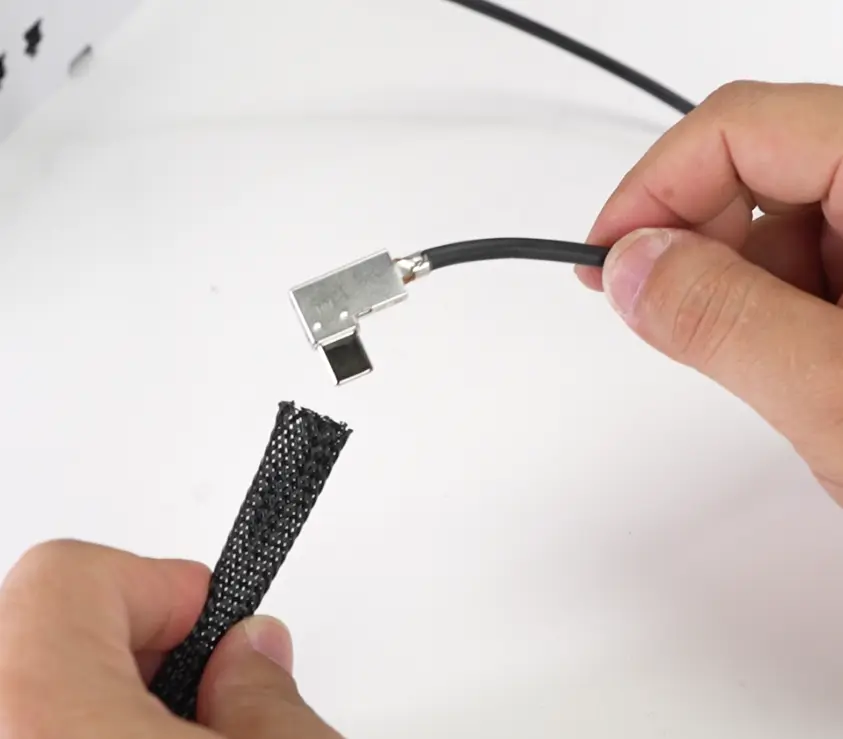

Forbind den lille ende af kamerakablet til kameraet, og foer derefter USB-kablet, X-motorkablet og kamerakablet gennem nylonnettet i raekkefoelge;

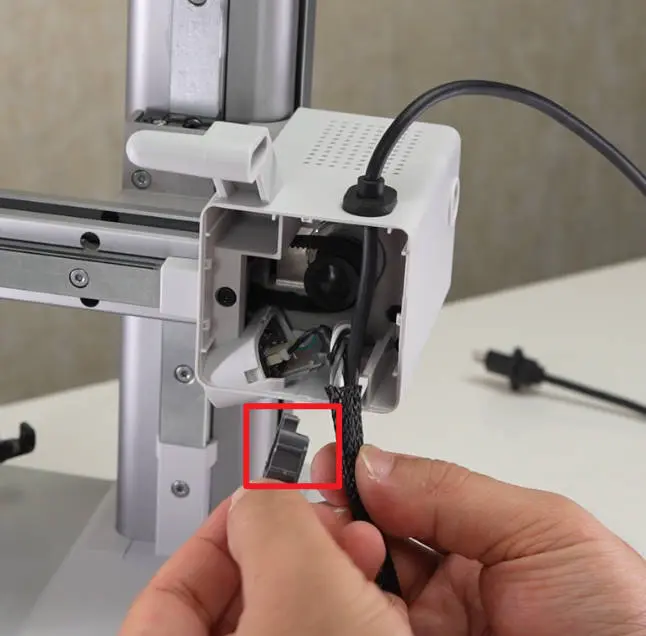

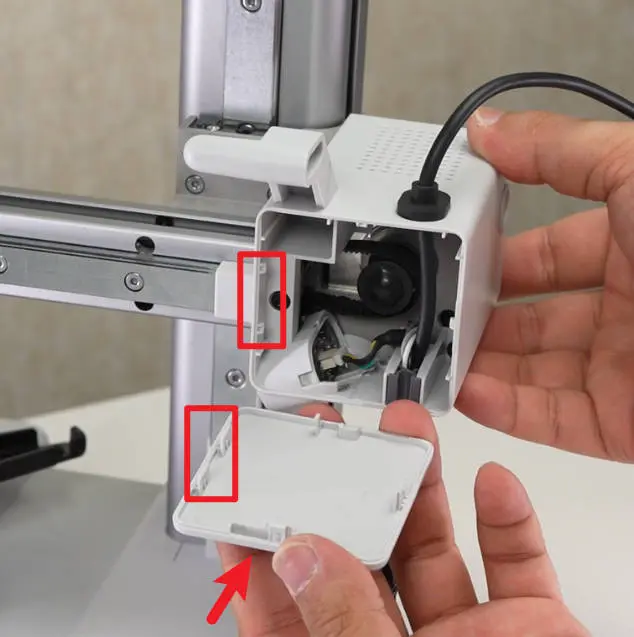

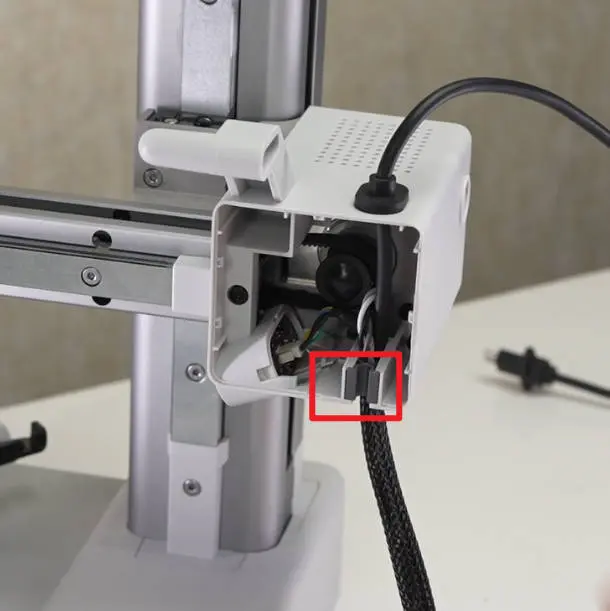

Bekraeft kabelklemmens retning, monter kabelklemmen paa motorcoveret, bekraeft derefter monteringsretningen, og saet frontlaaget paa motorcoveret;

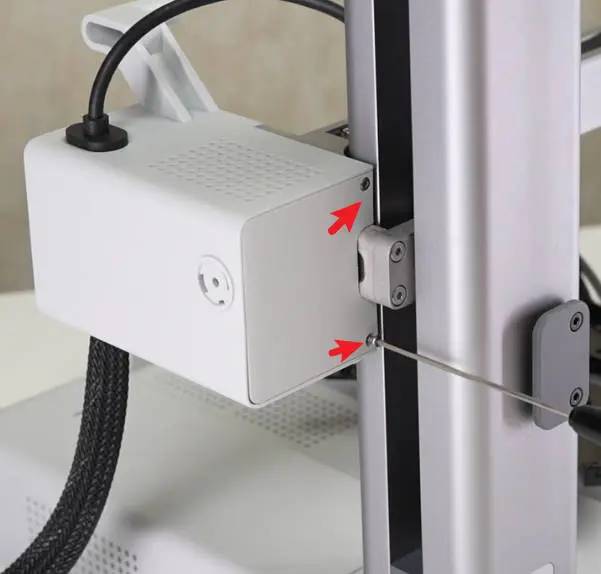

Monter X-motorcoverets bagcover, spaend 2 skruer H, ret monteringspositionen ind, og monter PTFE-slangeforbinderen;

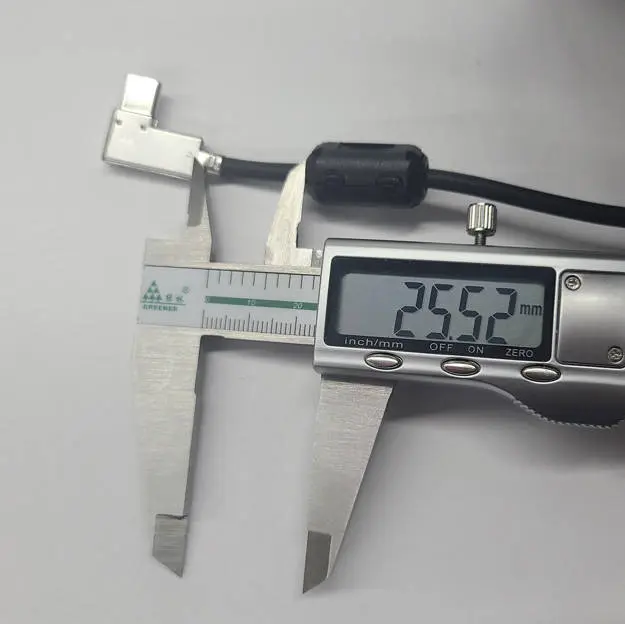

Vikl den anden ende af nylonnettet med tape og monter en ferritkerne cirka 25 mm fra USB-stikket.

Trin 5: Monter varmepladen.

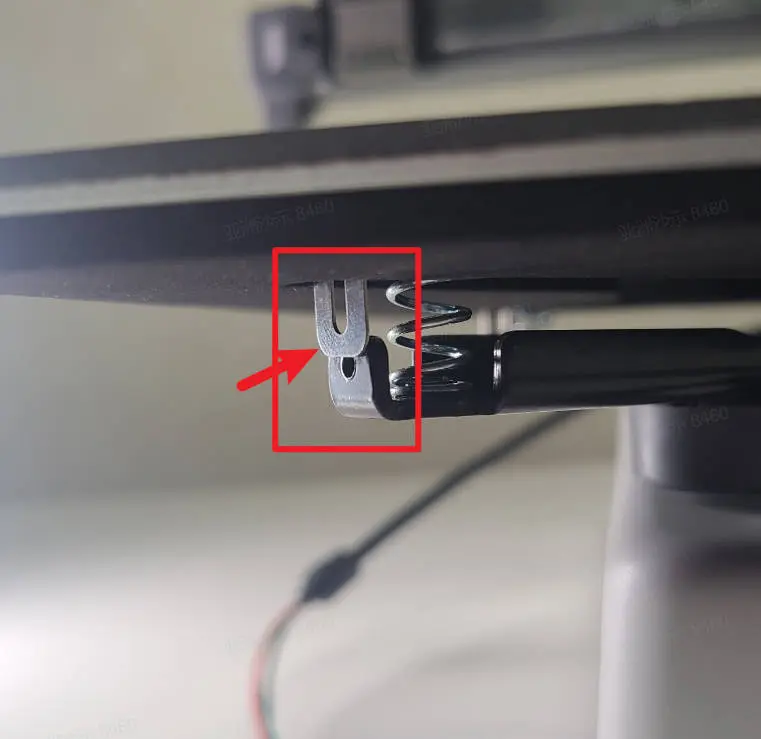

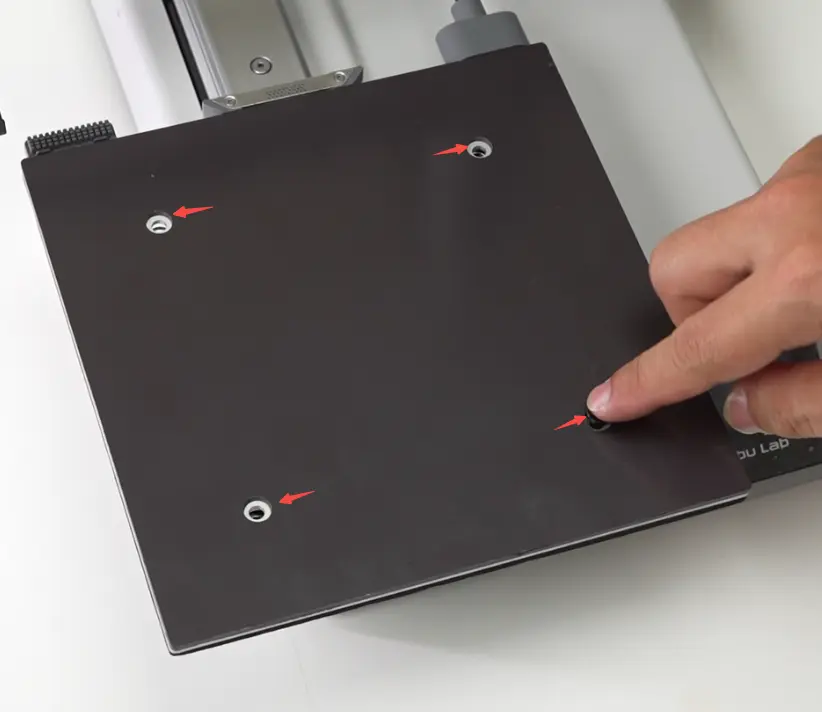

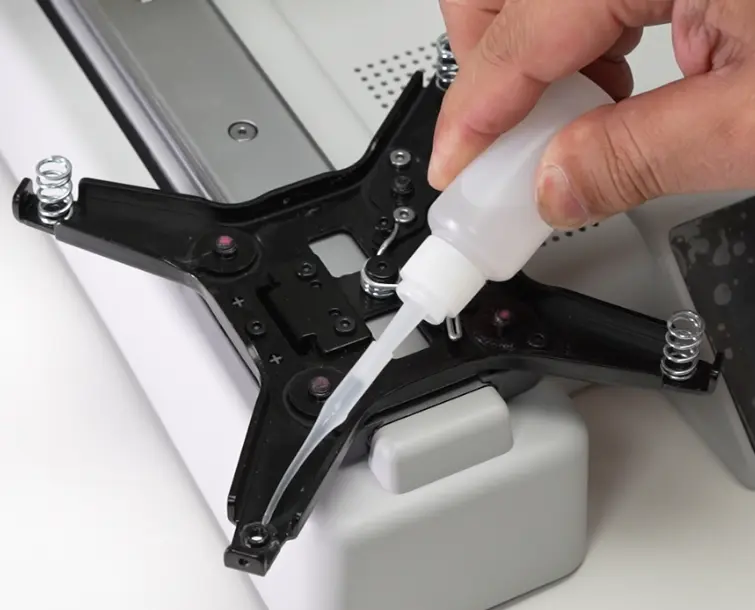

Forfastgoer de fire fjedre i de tilsvarende positioner med lim, ret fjederpositionerne ind, placer varmepladen, og bekraeft fra varmepladens underside, at de tre fastgoerelsesstykker paa varmepladen alle sidder paa ydersiden af varmepladebeslaget;

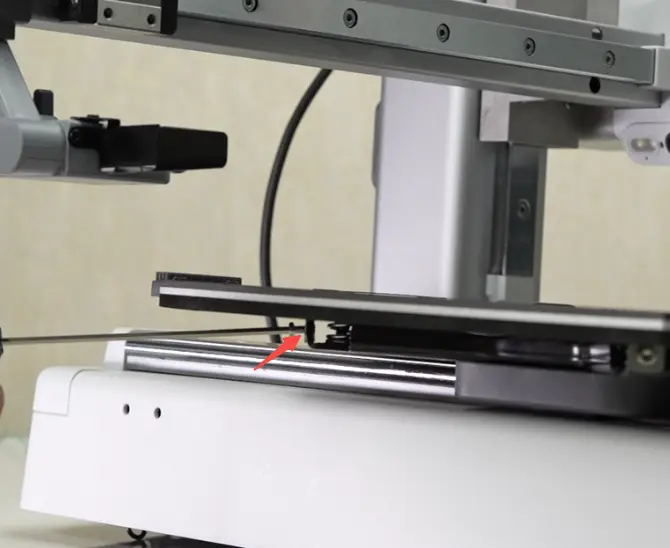

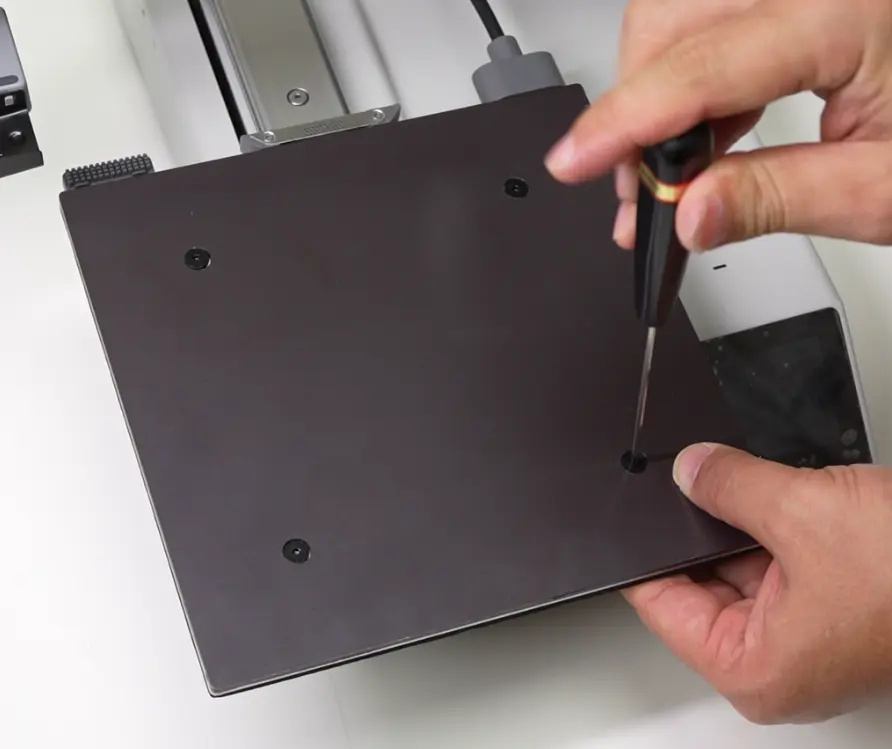

Isaet 4 nivelleringsskruer E og pres varmepladens nivelleringsfjeder sammen med haanden, saa nivelleringsskruerne kan spaendes. Naar alle er spaendt, loesnes de 4 nivelleringsskruer 1 omgang; monter 3 fastgoerelsesskruer D til varmepladen, men spaend dem ikke. Disse 3 skruer skal spaendes efter den manuelle nivellering af varmepladen er gennemfoert;

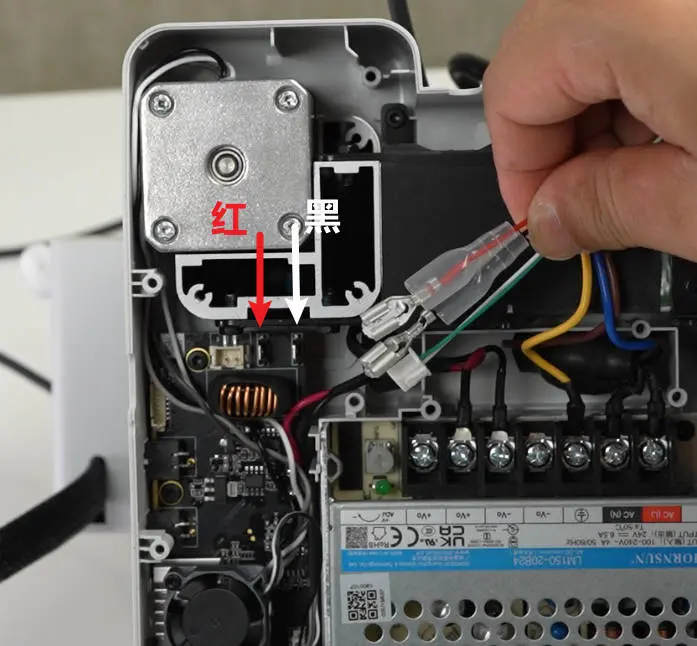

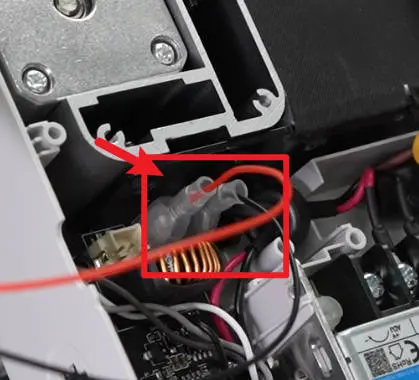

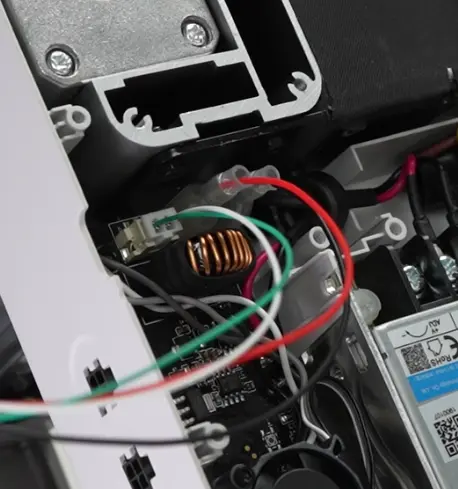

Vip printeren bagover, forbind derefter varmepladens stroemkabel som vist paa billedet, vaer opmaerksom paa at skelne mellem det roede og sorte kabel, monter de isolerende gummimuffer, og forbind derefter varmepladens signalkabel;

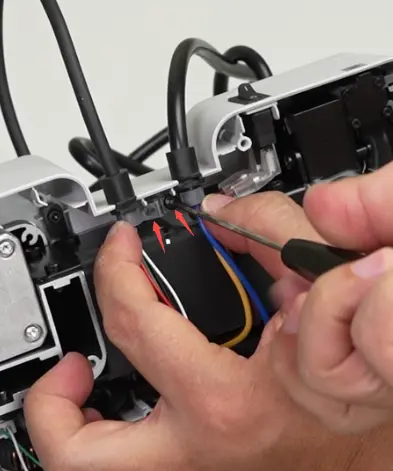

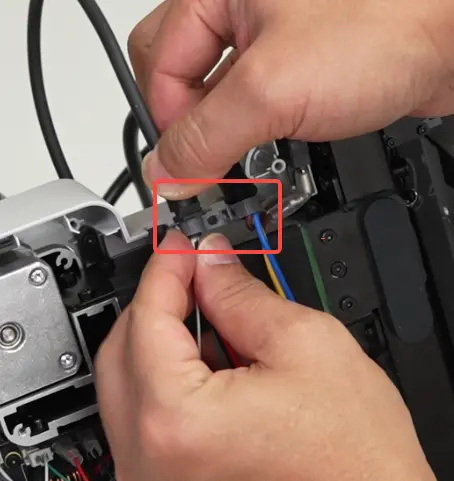

Monter kabelspaenderet og brug 2 skruer A til at fastgoere varmepladekablet og stroemkablet;

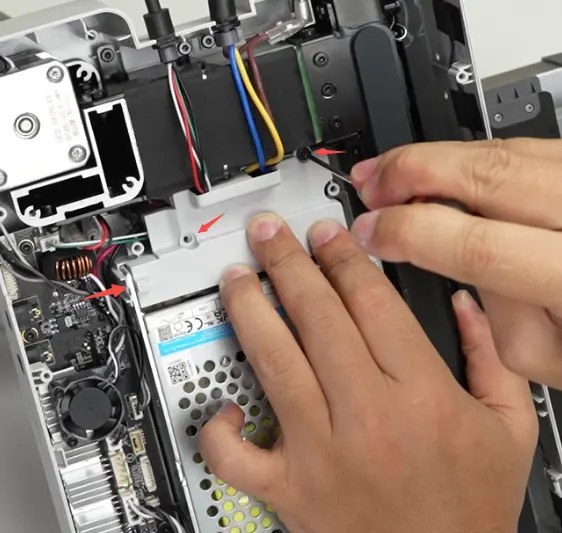

Arranger varmepladens kabler og stroemkablet, monter det braandsikre cover, bekraeft at kablerne ikke klemmes, og spaend derefter de 3 skruer B.

Trin 6: Forbind kablerne

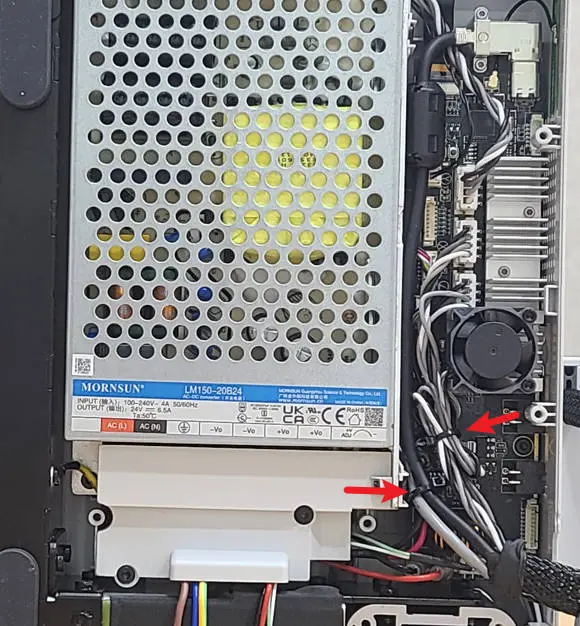

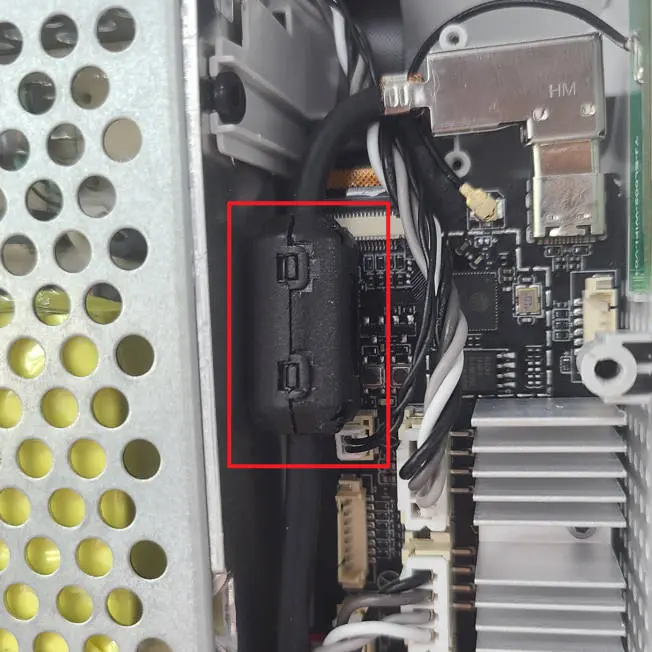

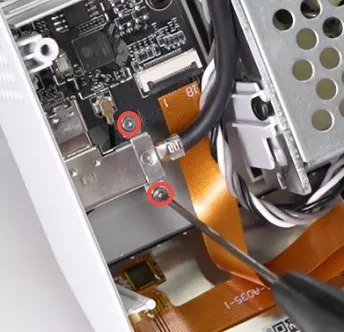

Forbind X-motorkablet og kamerakablet til bundkortet, forbind USB-kablet, og naar ferritkernernes placering er bekraeftet, fastgoeres trykstykket med 2 skruer C. Arranger kablerne og bind dem fast med smaa strips.

Der findes to versioner af USB-C-ferritkernerne: den delte/adskilte struktur vist paa billedet og en integreret ferritkerne i et stykke.

Hvis det er den integrerede struktur i et stykke, behoever du ikke montere den adskilte/delte type ferritkerne paa kablet, da ferritkernen allerede er integreret i kablet.

De to versioner leveres tilfaeldigt. Det endelige produkt, du modtager, skal betragtes som den gaeldende version.

Trin 7: Monter bundpladen

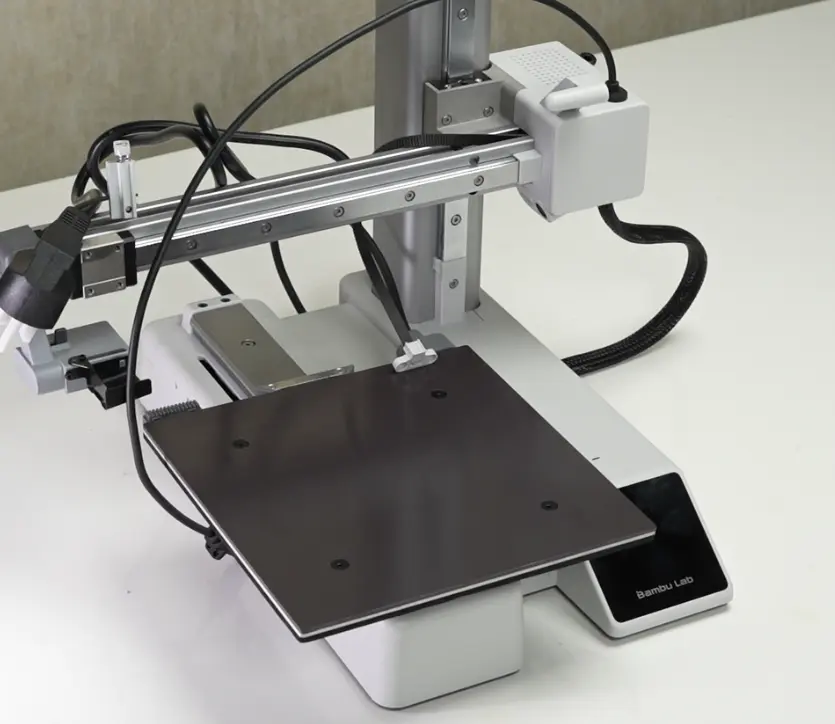

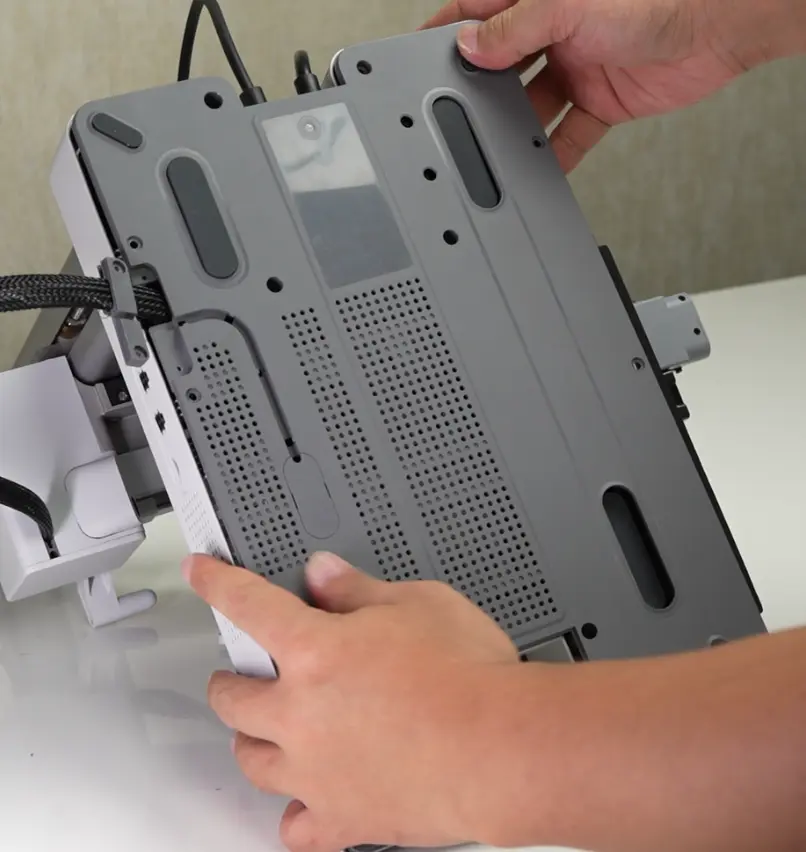

Monter bundpladen, ret positionen ind, og spaend 14 skruer B for at fastgoere den; monter derefter kabelklemmen, spaend 2 skruer A for at fastgoere den; stil printeren oprejst.

Kontroller funktionaliteten

Naar du har monteret toolhead, tilslut USB-kablet, start printeren, og bekraeft at printeren kan starte normalt, og at skaermen kan vise normalt.

Kalibrering

Naar du har afmonteret og monteret varmepladen, skal du nivellere varmepladen manuelt. Klik venligst paa Manuel nivellering af varmepladen for de specifikke handlinger;
