Z-akse-motor: udskiftningsguide til A1 mini

Gælder for printermodeller

A1 mini

Z-akse-motor

Z-akse-motoren er en stepmotor monteret i bunden af printeren, der driver toolhead'et i Z-aksen.

Hvornår bruger du den?

• Z-akse-motoren er brændt af
• Efter analyse af loggene har den officielle tekniske support bekræftet, at Z-akse-motoren er defekt.

Sikkerhedsadvarsel

Vigtigt!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og koble den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse.

Hvis du har spørgsmål eller bekymringer om denne guide, så opret en ny sag på vores supportside, så svarer vi hurtigst muligt og hjælper dig.

Nødvendige værktøjer og materialer

• Z-akse-motor til Bambu Lab A1 (kontakt kundeservice for køb)
• Flad pincet
• H2.0 unbrakonøgle
• 20 minutter

Afmonter Z-akse-motoren

Trin 1: Fjern Z-aksens endekappe

Brug en flad pincet til at fjerne Z-aksens endekappe.

Trin 2: Løsn koblingen og fjern Z-akse-motorens skruer

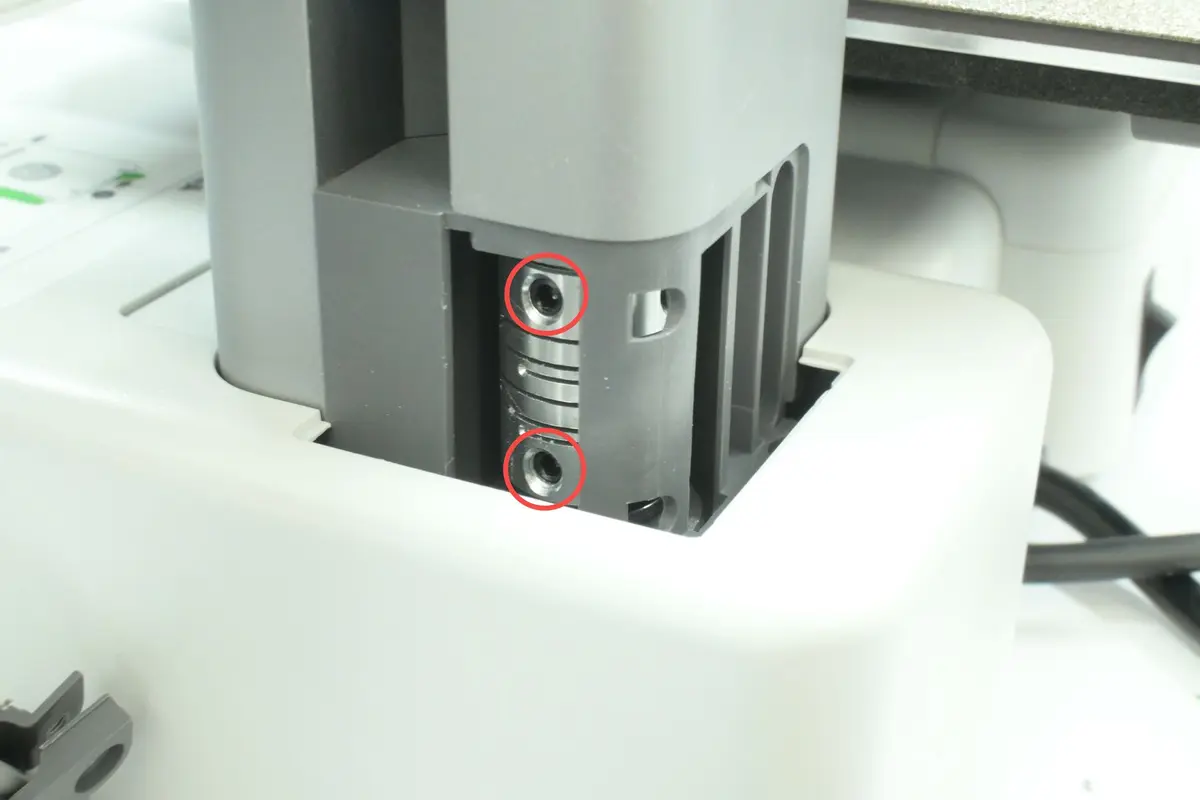

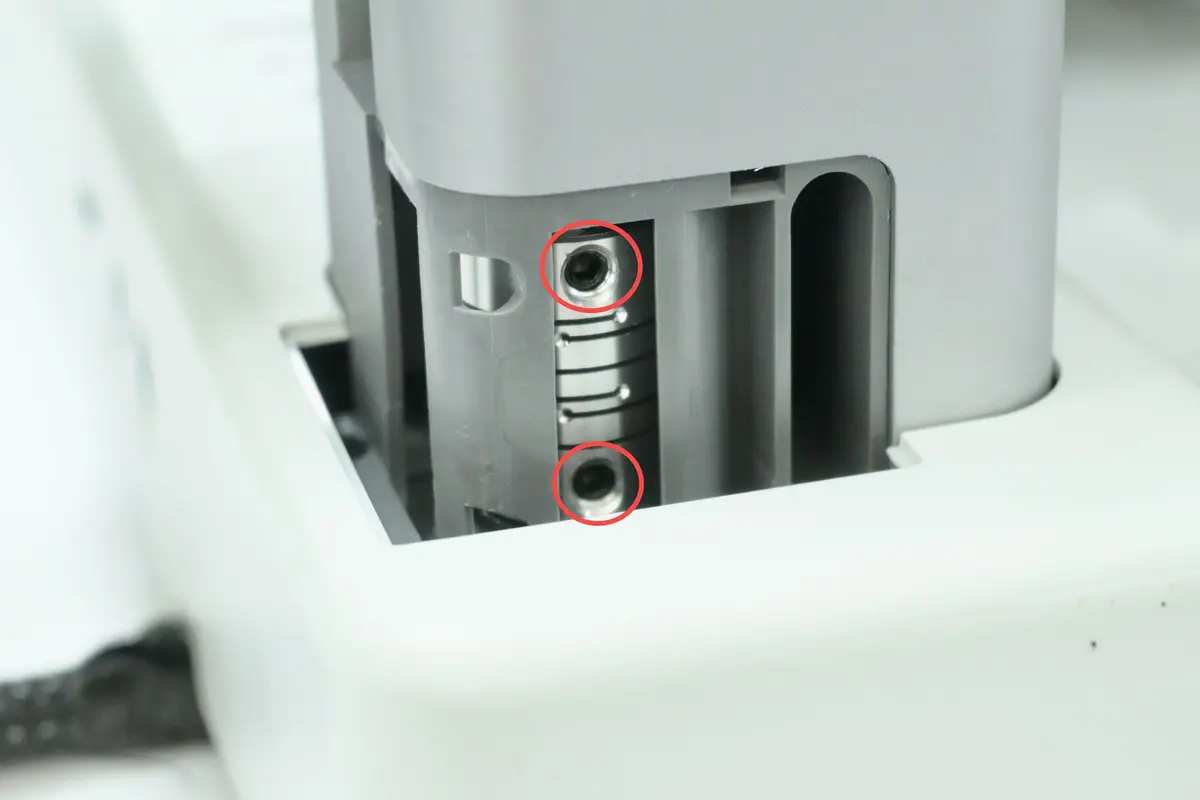

1. Løsn de 4 koblingsskruer uden at fjerne dem;

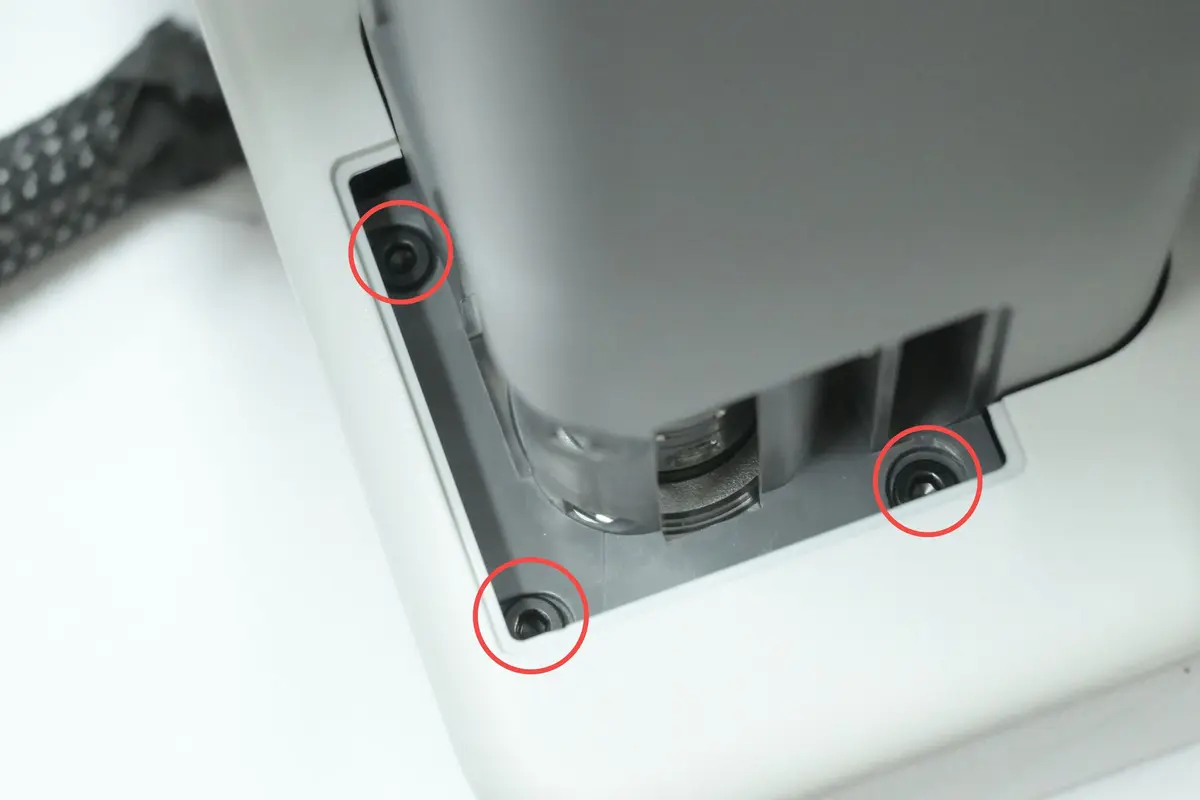

2. Fjern de 3 skruer i Z-akse-motoren.

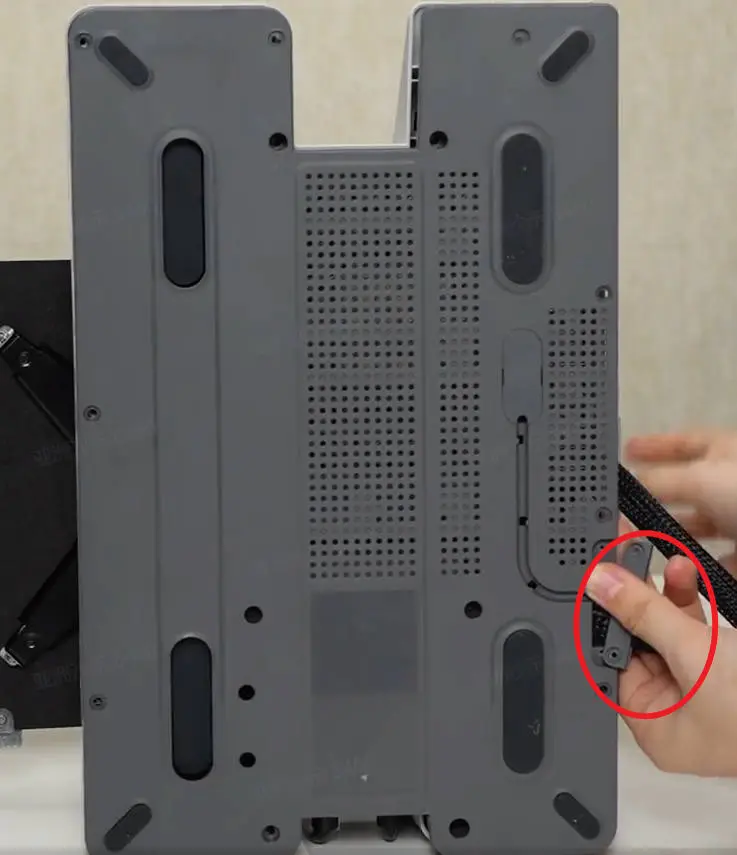

Trin 3: Fjern bundpladen

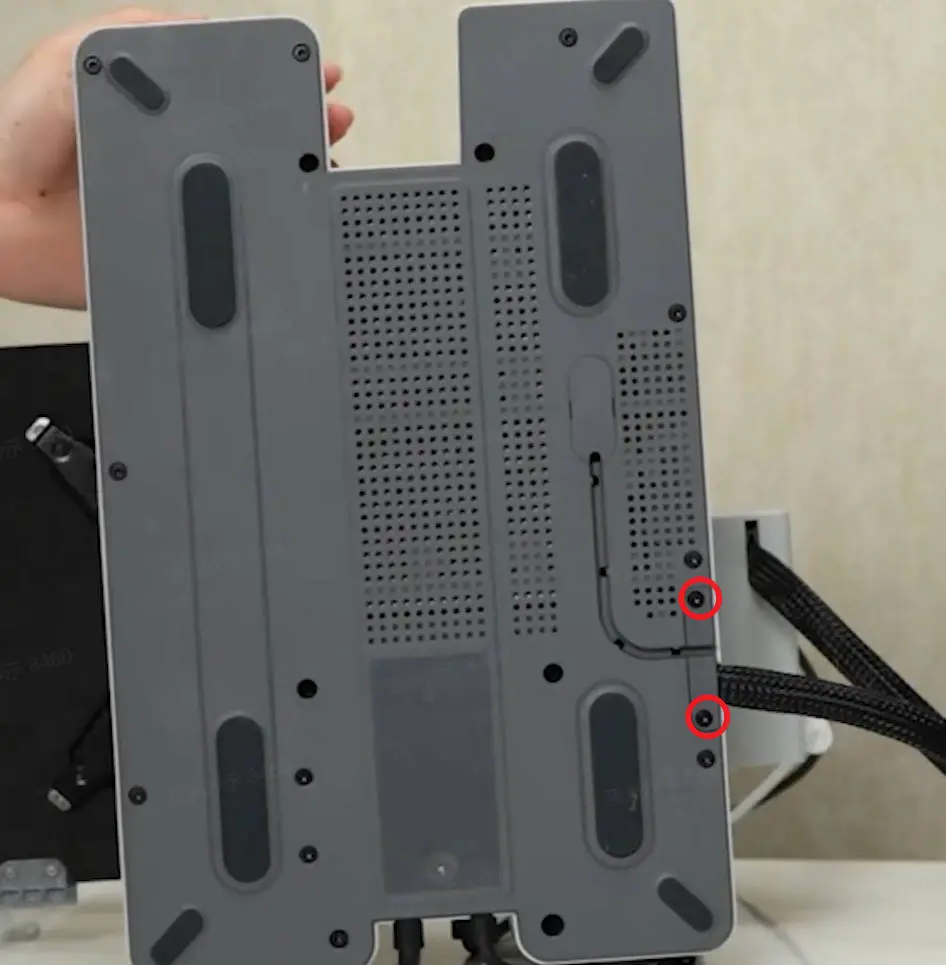

1. Vip printeren bagover og fjern 2 skruer. Fjern kabelspænden.

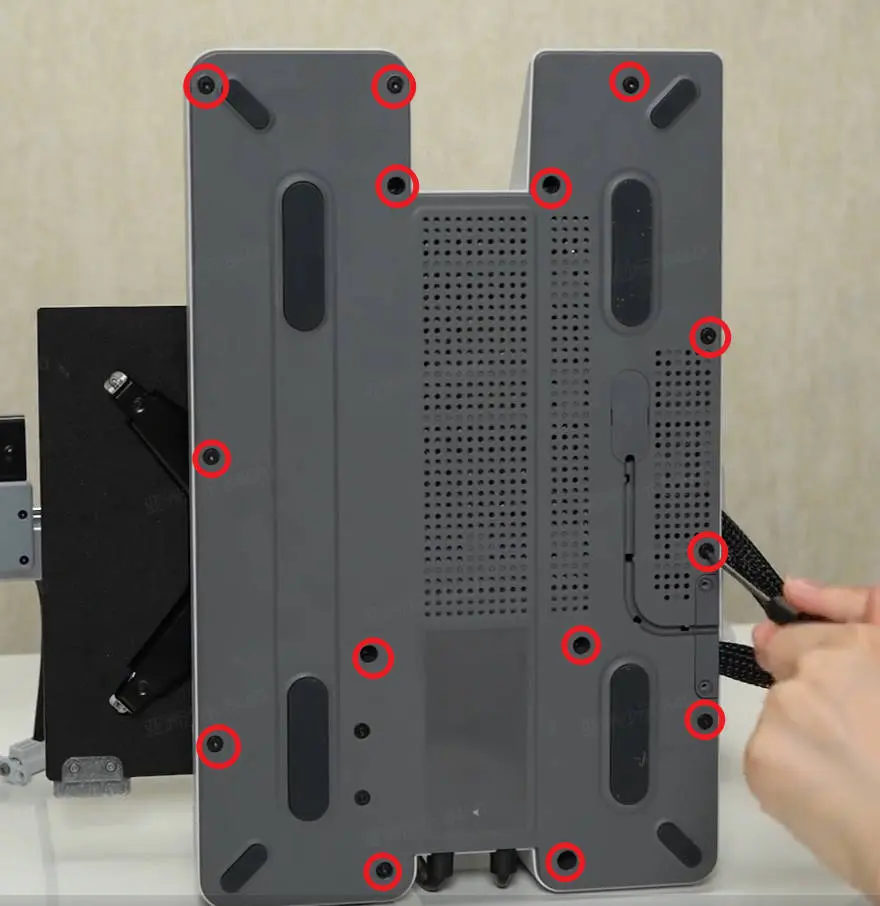

2. Fjern 14 skruer (pas på at skelne dem fra kabelspændens skruer);
3. Træk og stræk nylonstripsene for at løsne bundpladen, og fjern den derefter.

Trin 4: Fjern Z-akse-motoren

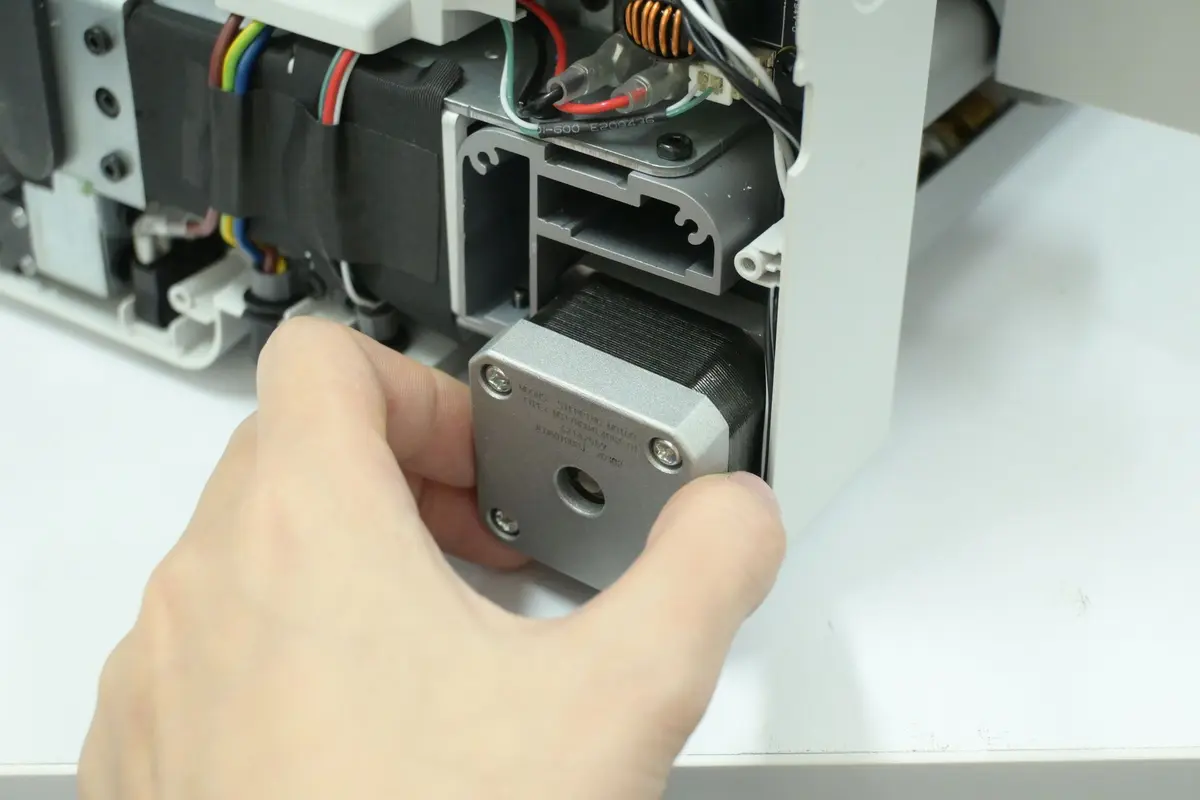

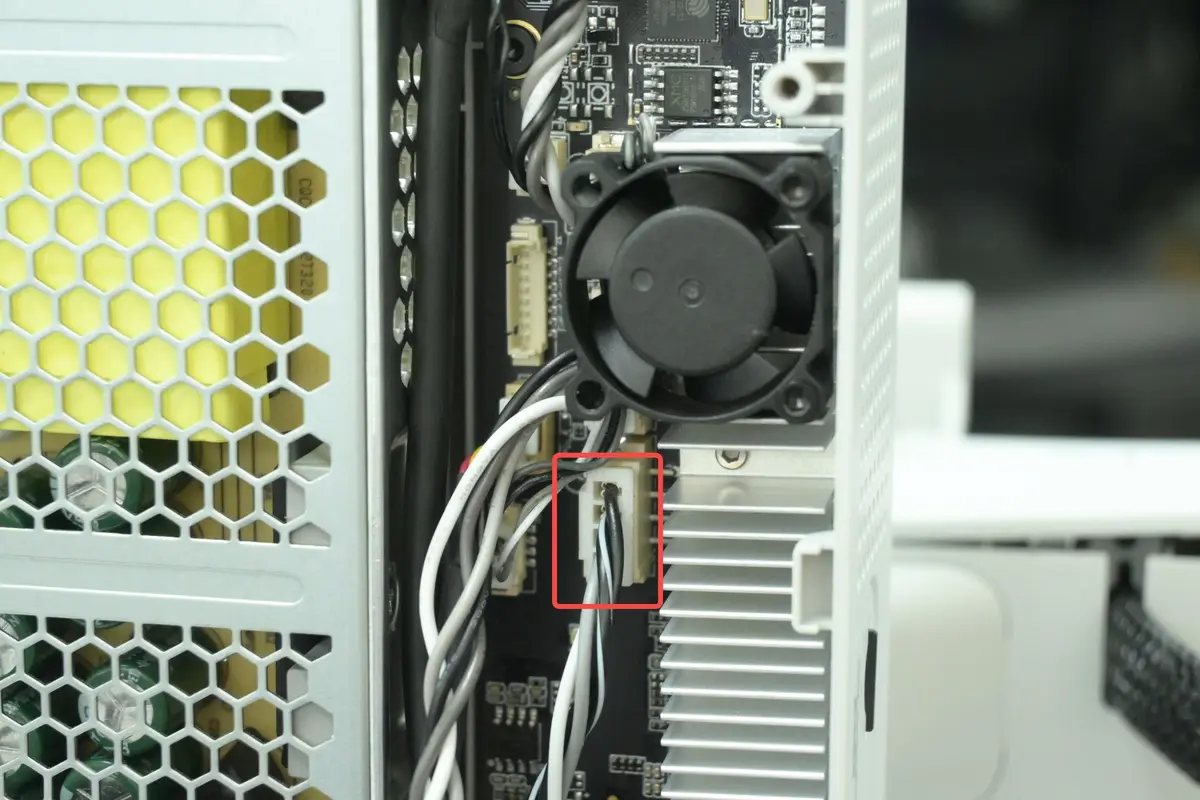

Tag Z-akse-motoren ud og kobl motorkablet fra.

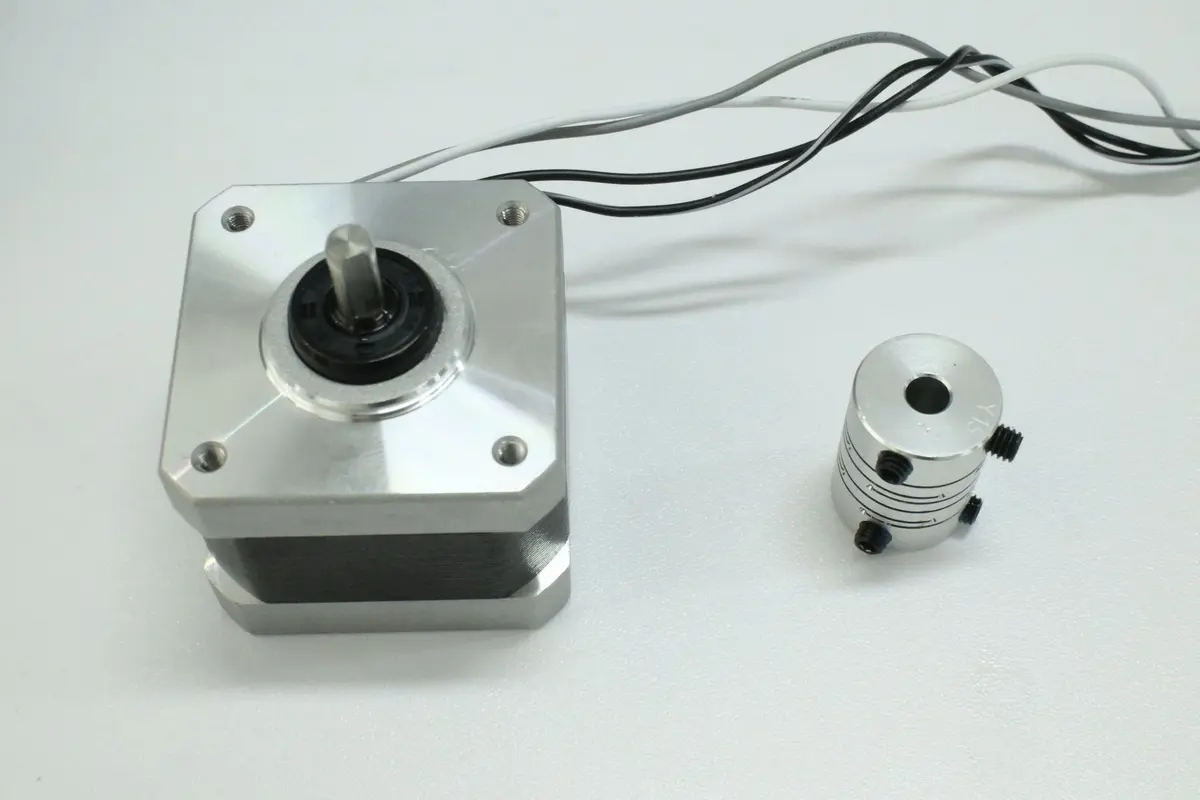

Trin 5: Fjern koblingen

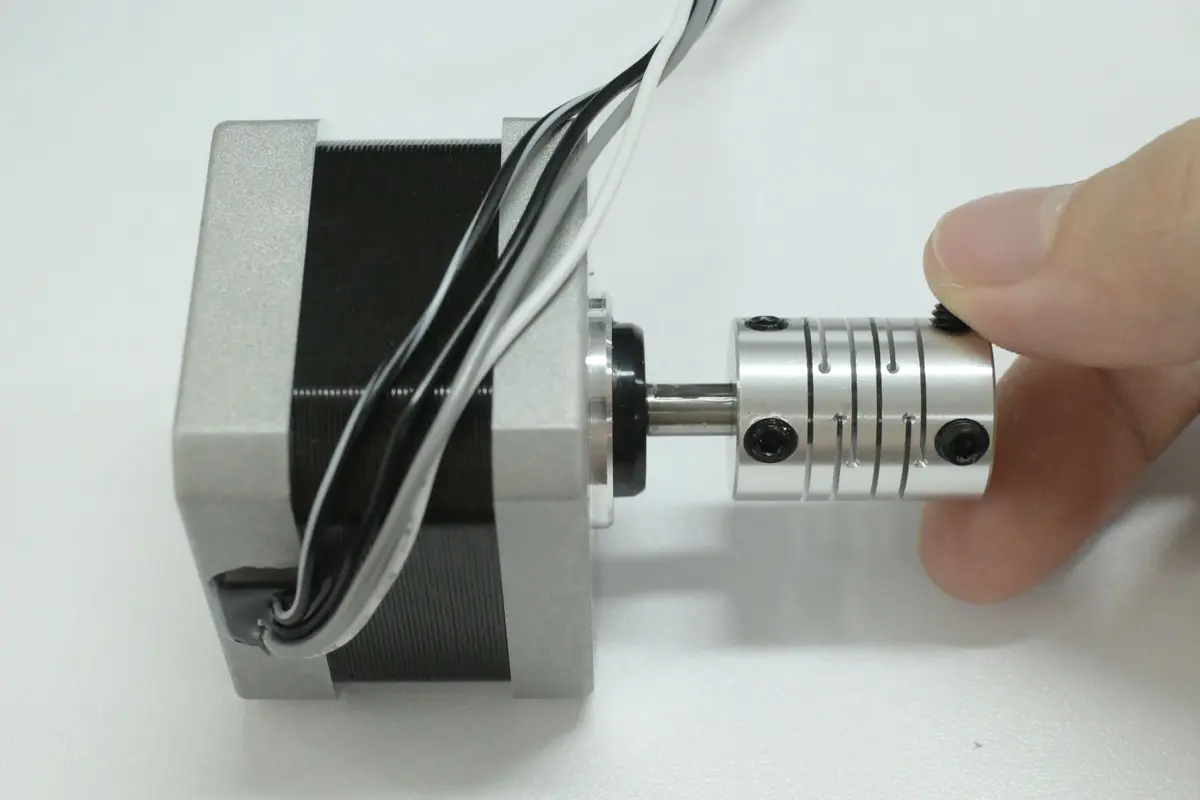

Fjern koblingen fra Z-akse-motoren.

Monter Z-akse-motoren

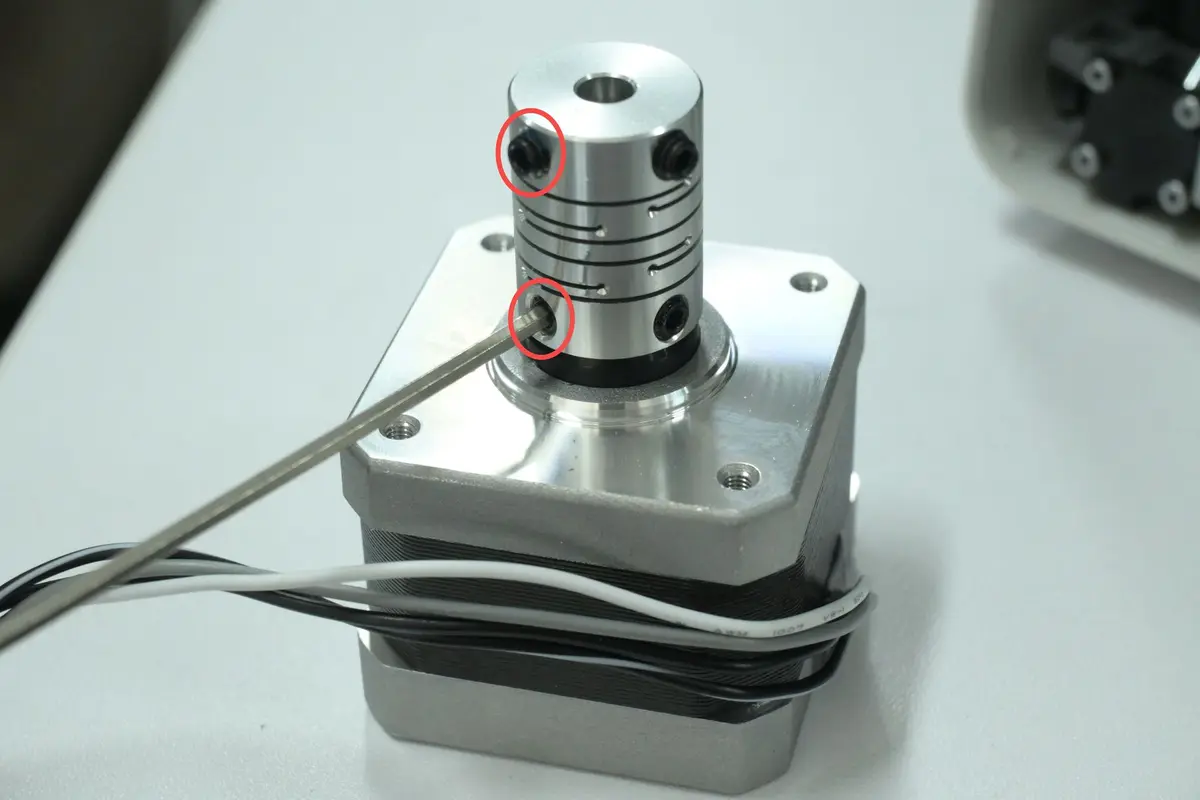

Trin 1: Monter koblingen

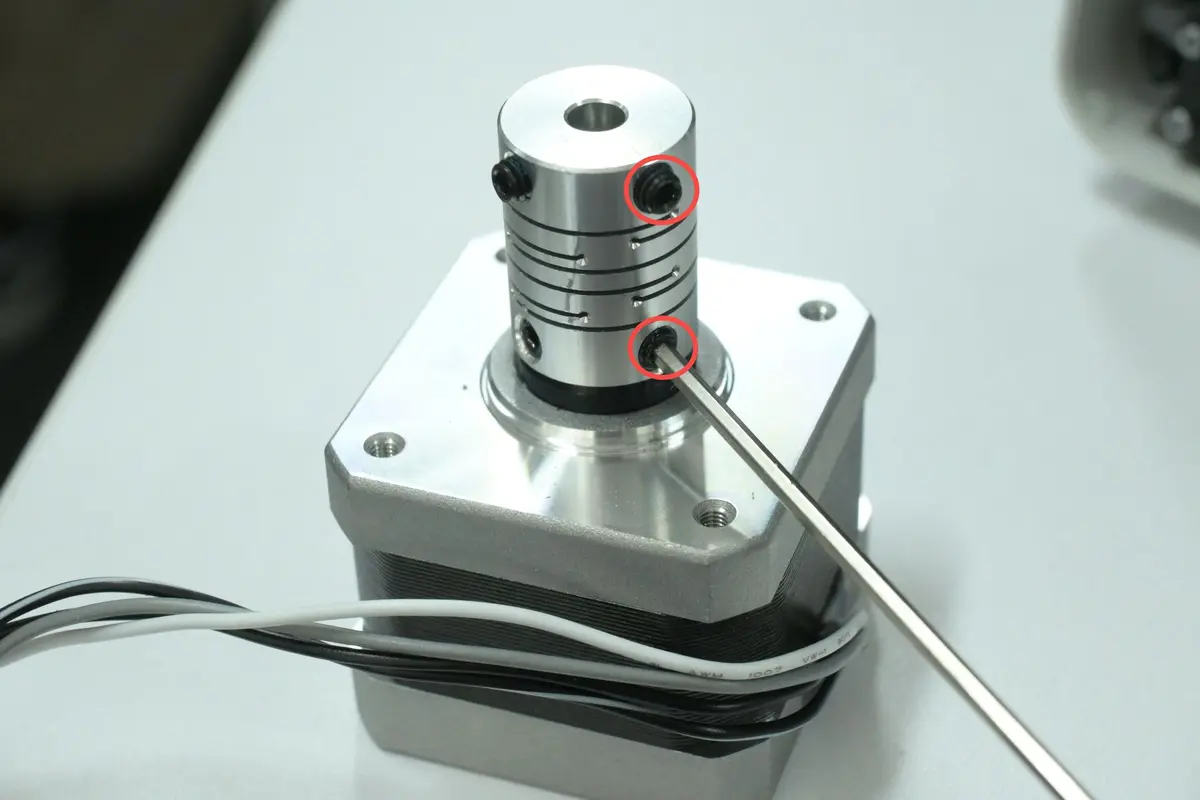

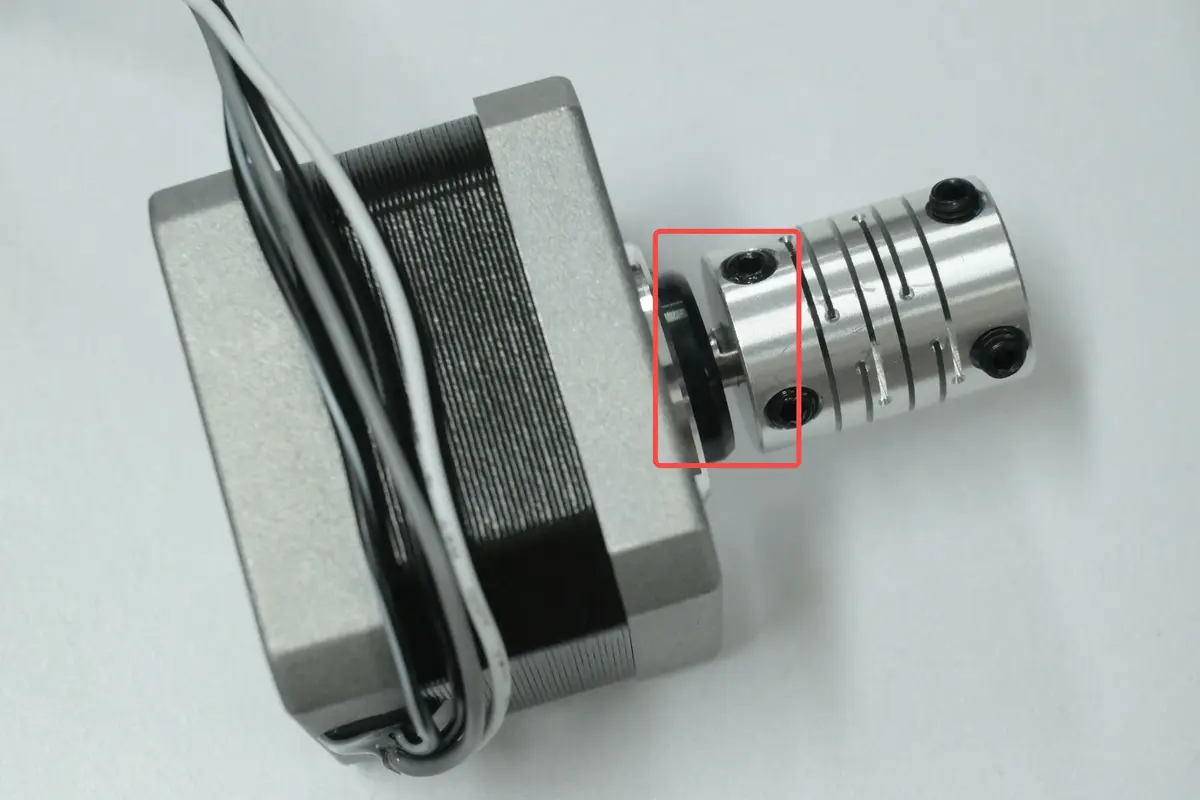

Monter den afmonterede kobling på den nye Z-akse-motor og spænd de 4 skruer.

Bemærk: Der skal være plads i bunden.

Trin 2: Monter Z-akse-motoren

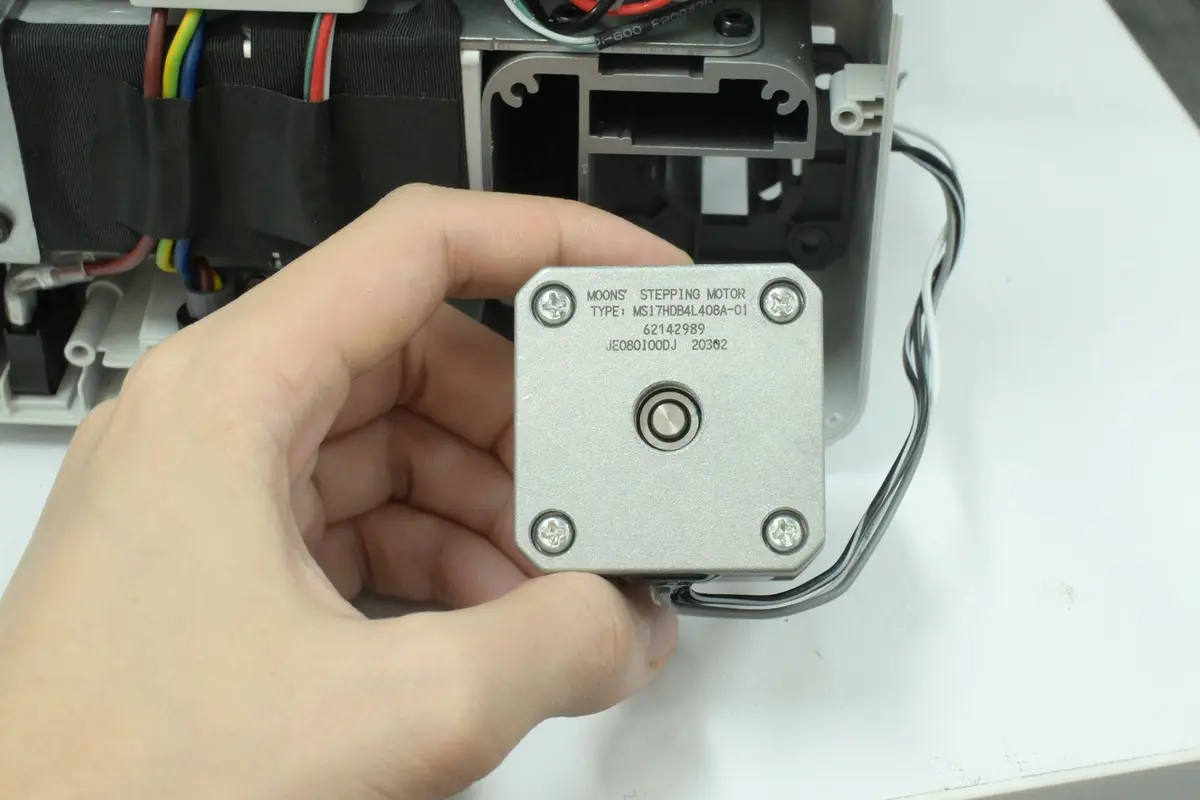

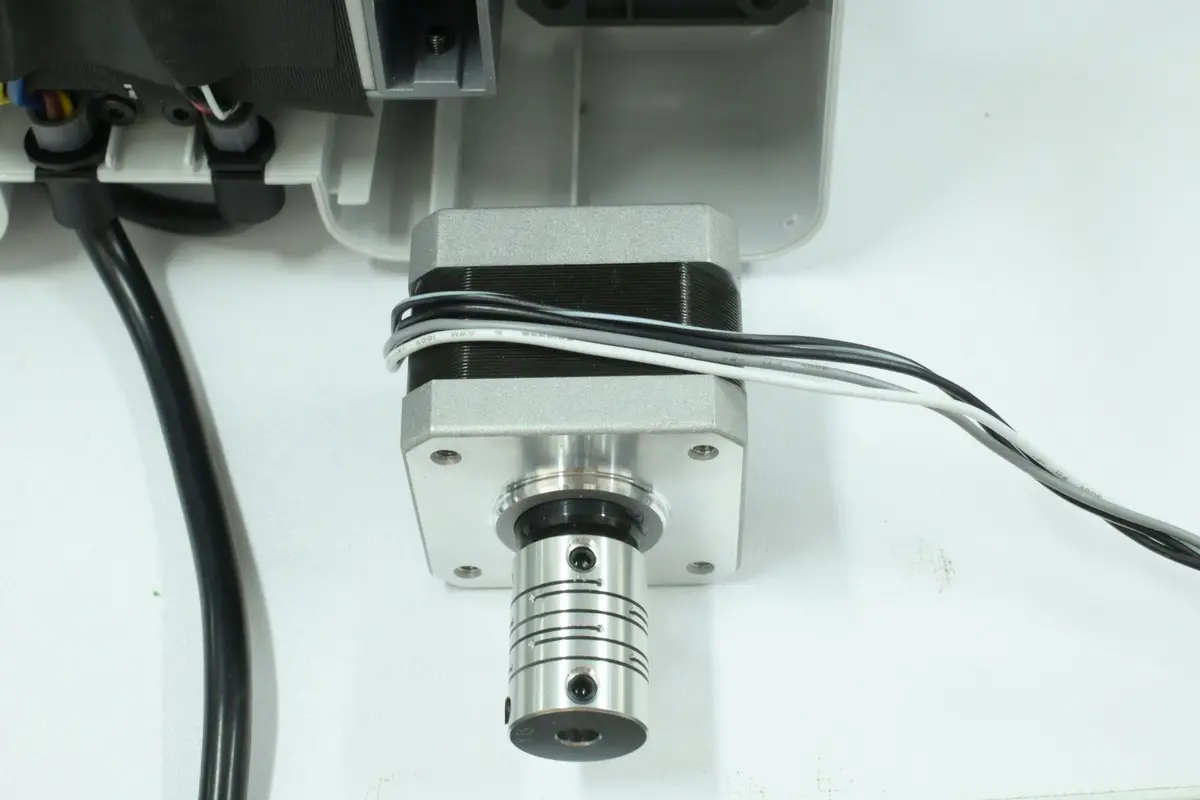

1. Placer Z-akse-motoren som vist nedenfor og ret kablet ud.

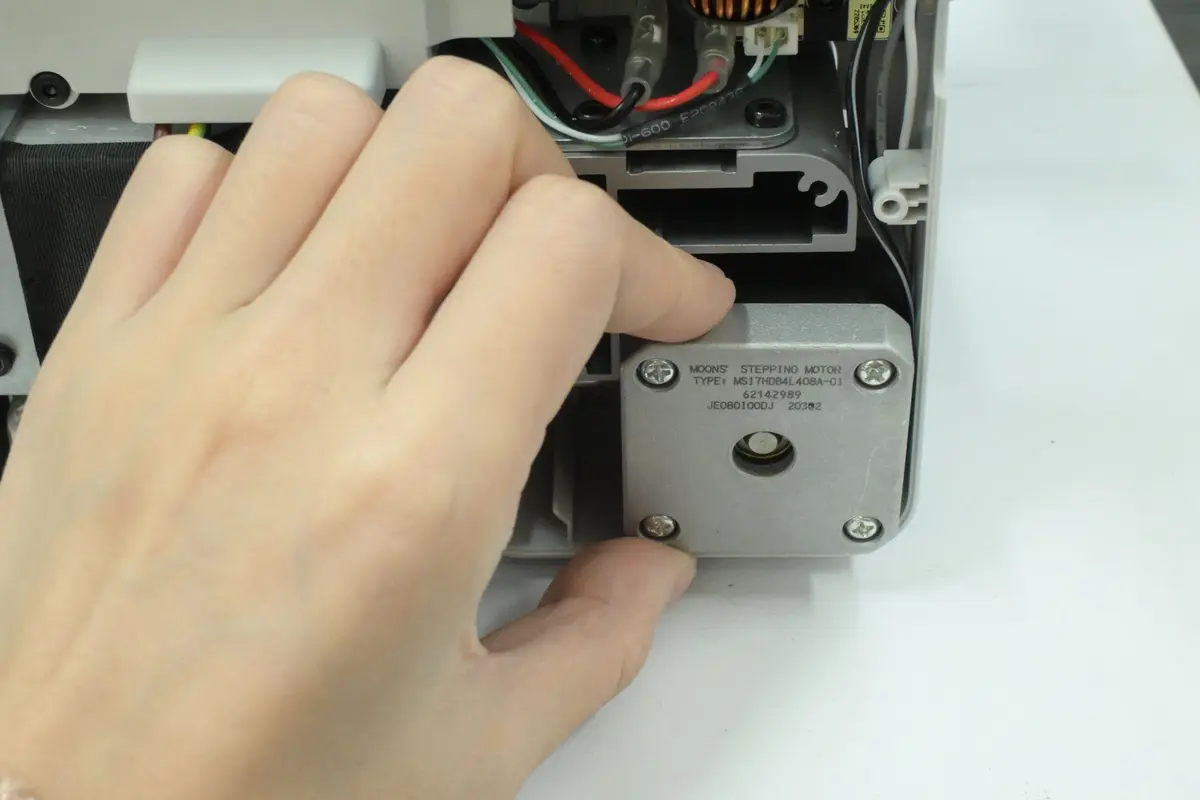

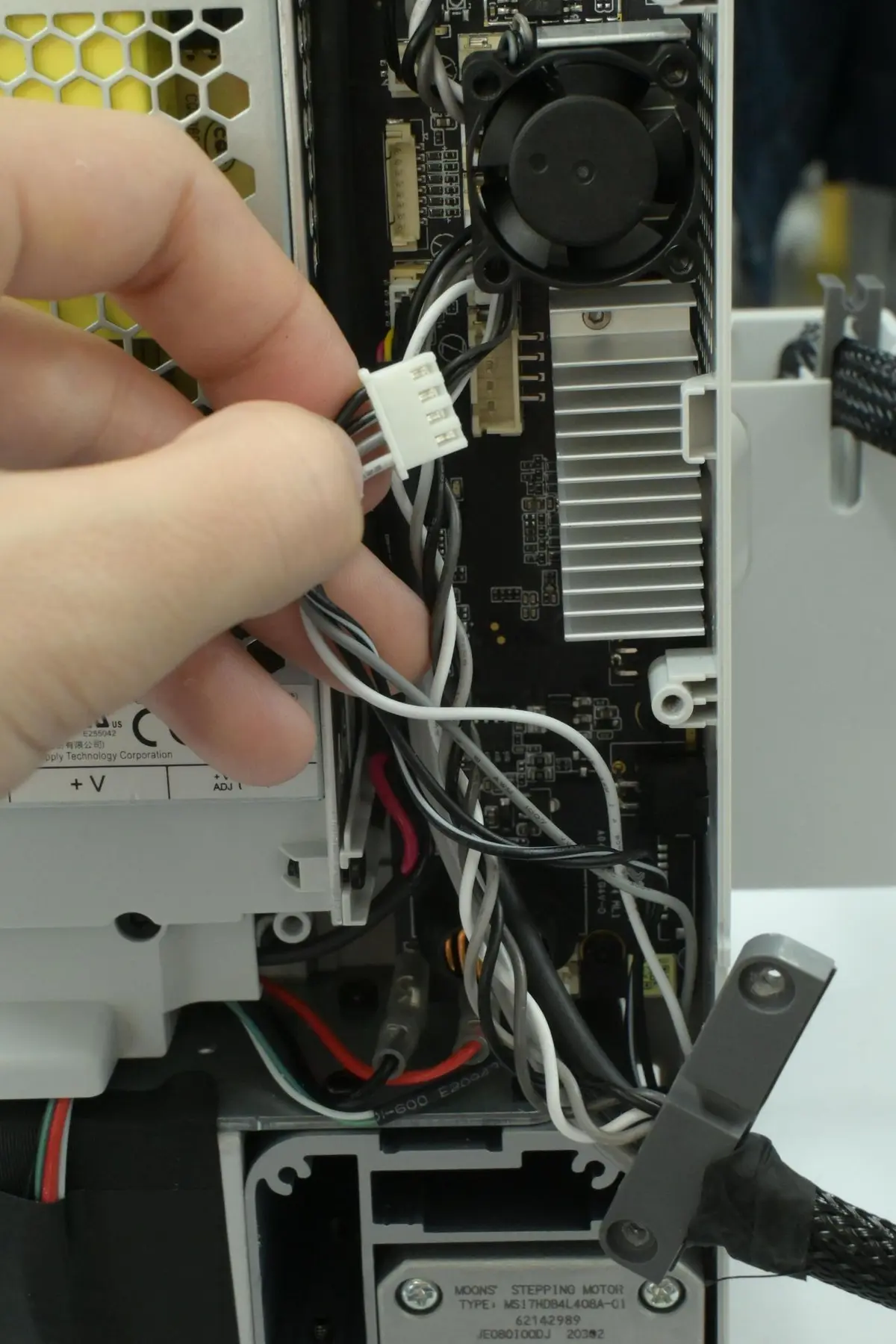

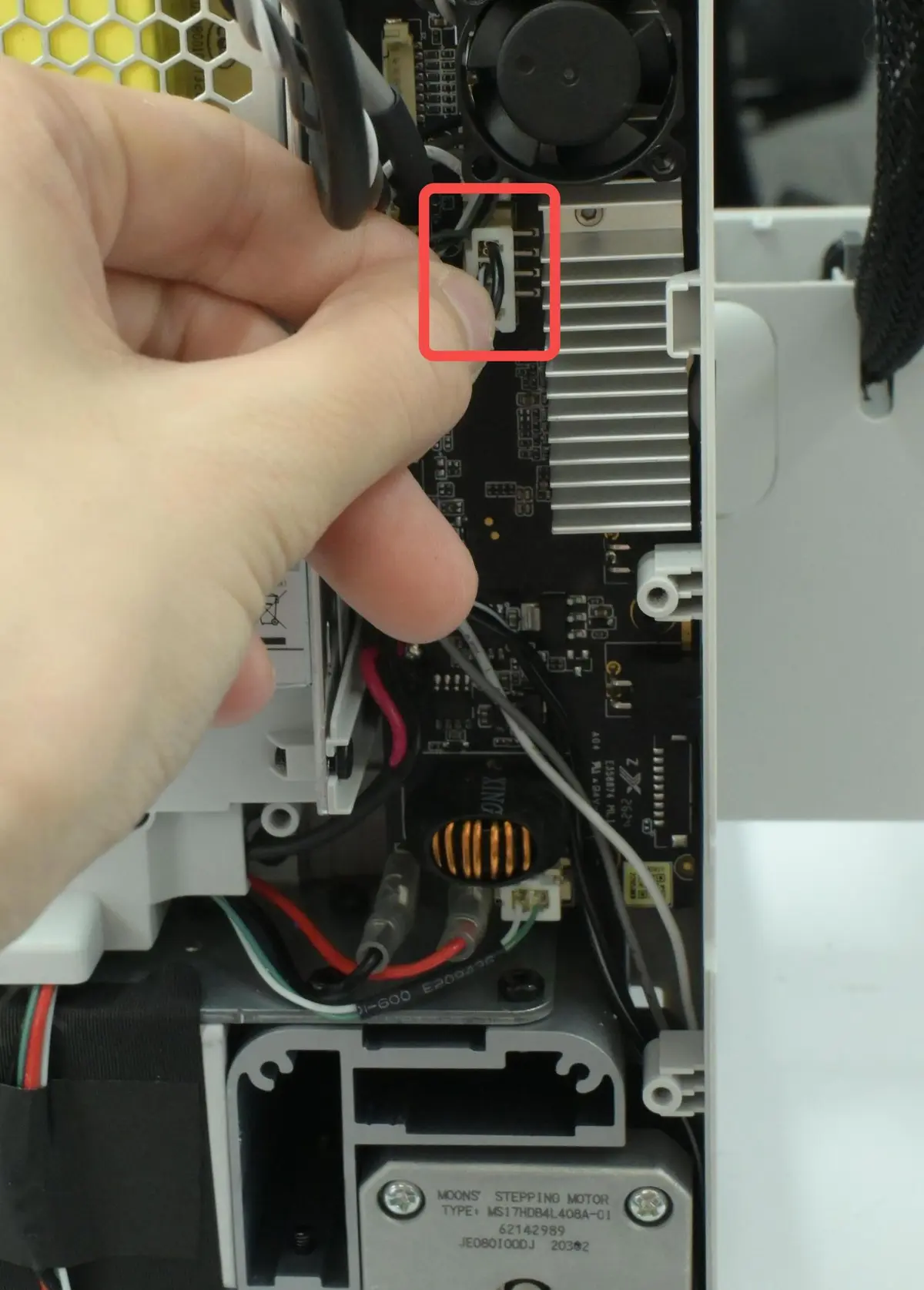

2. Monter den nye Z-akse-motor, før motorkablet under USB-kablet, X-motor-ledningen osv., og tilslut Z-akse-motorens ledning til bundkortet.

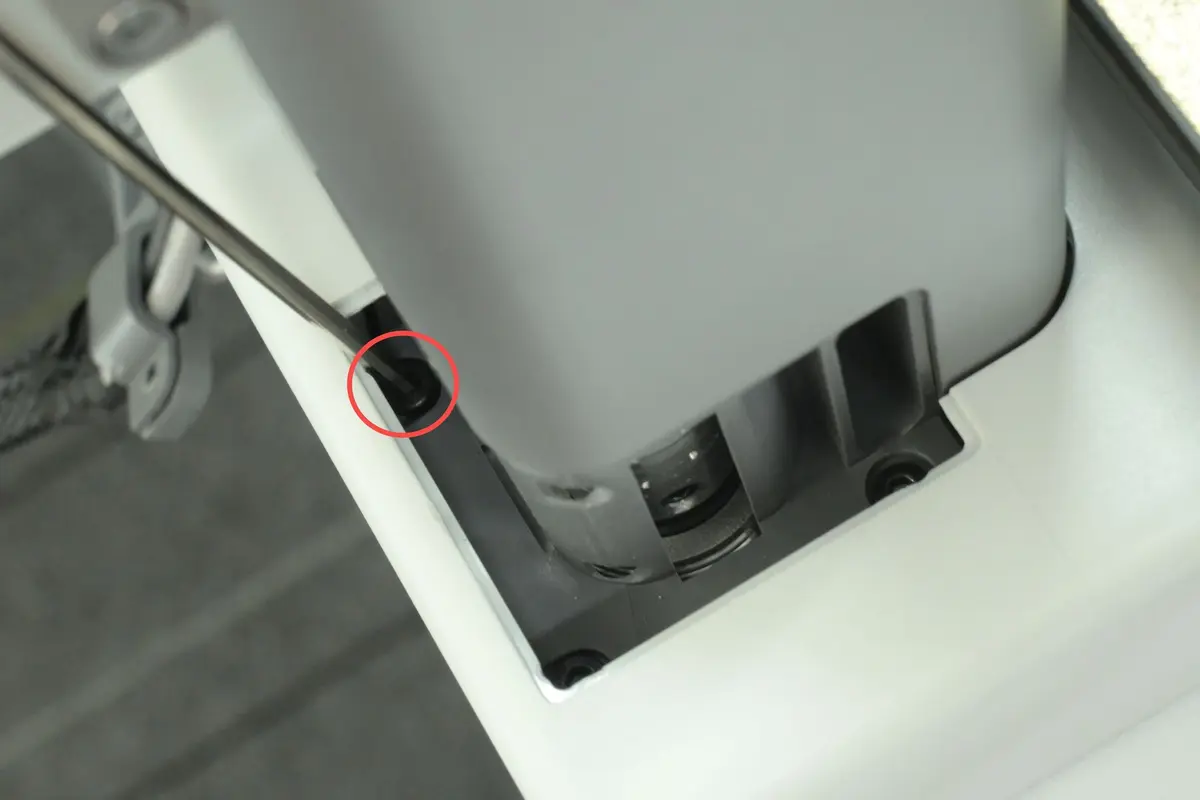

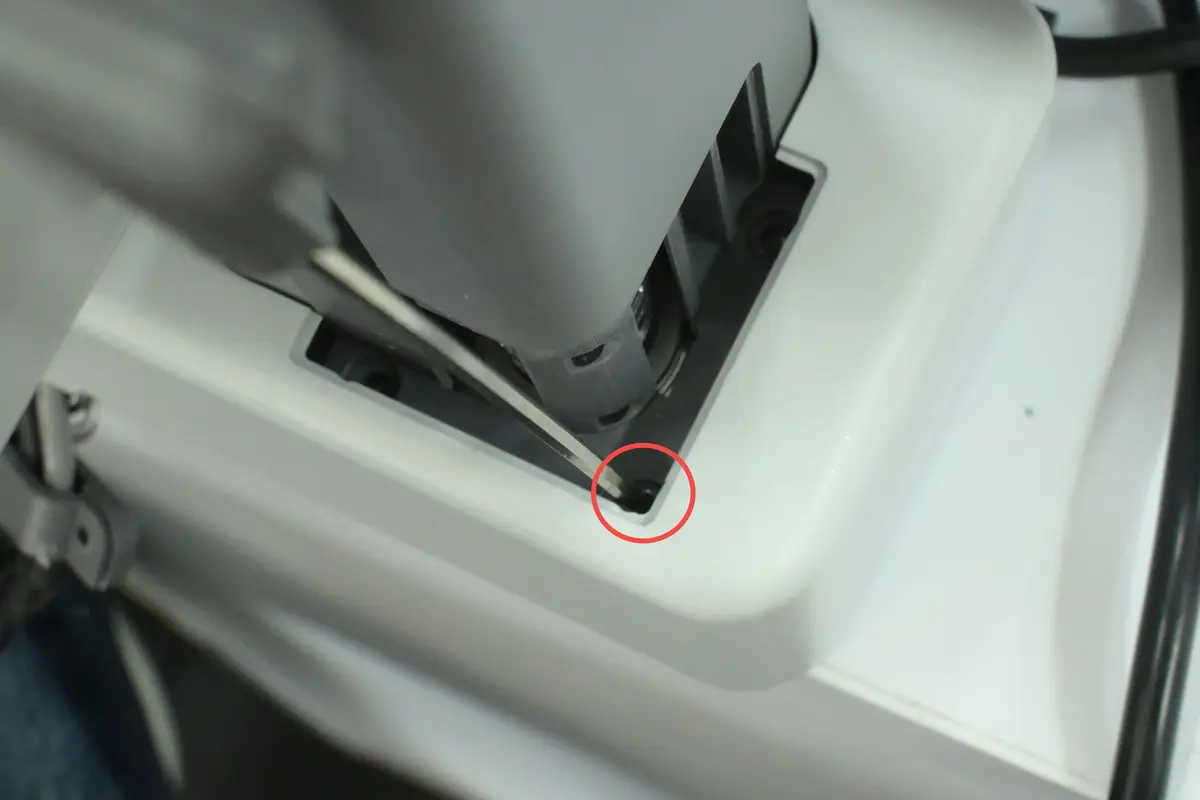

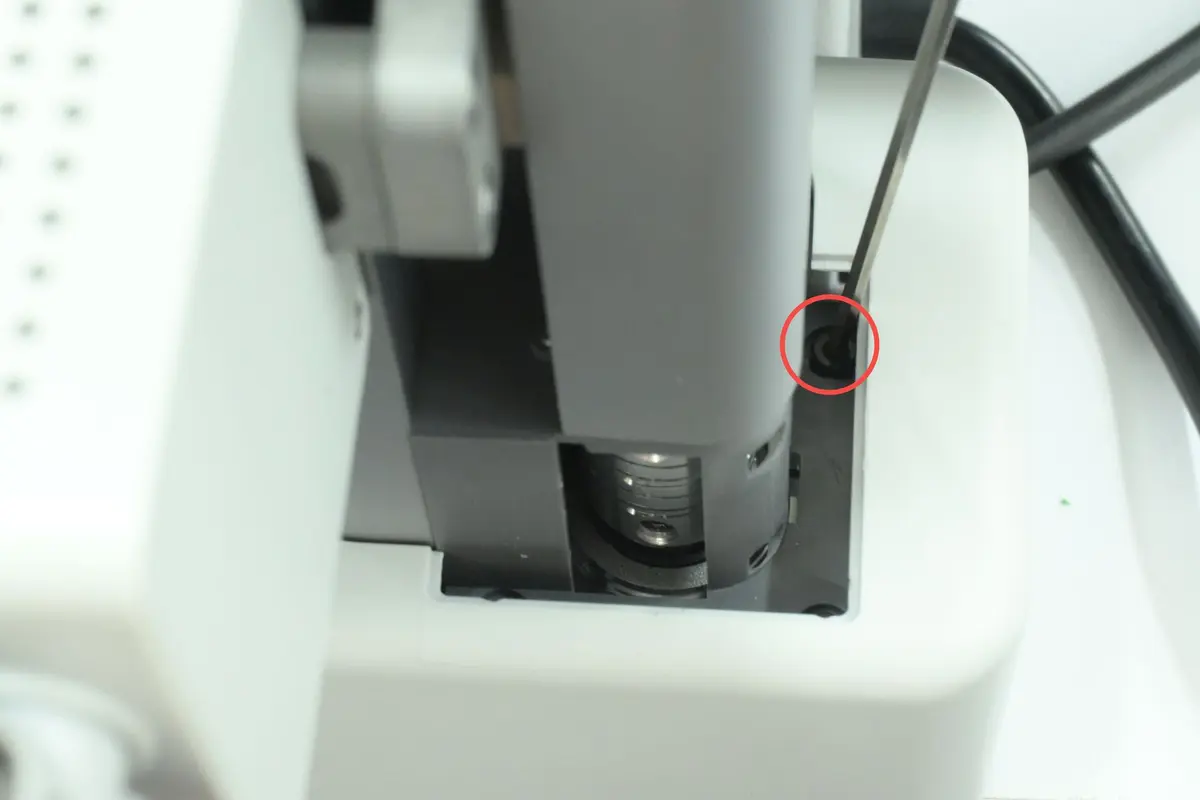

3. Sæt printeren tilbage og monter de 3 skruer i Z-akse-motoren.

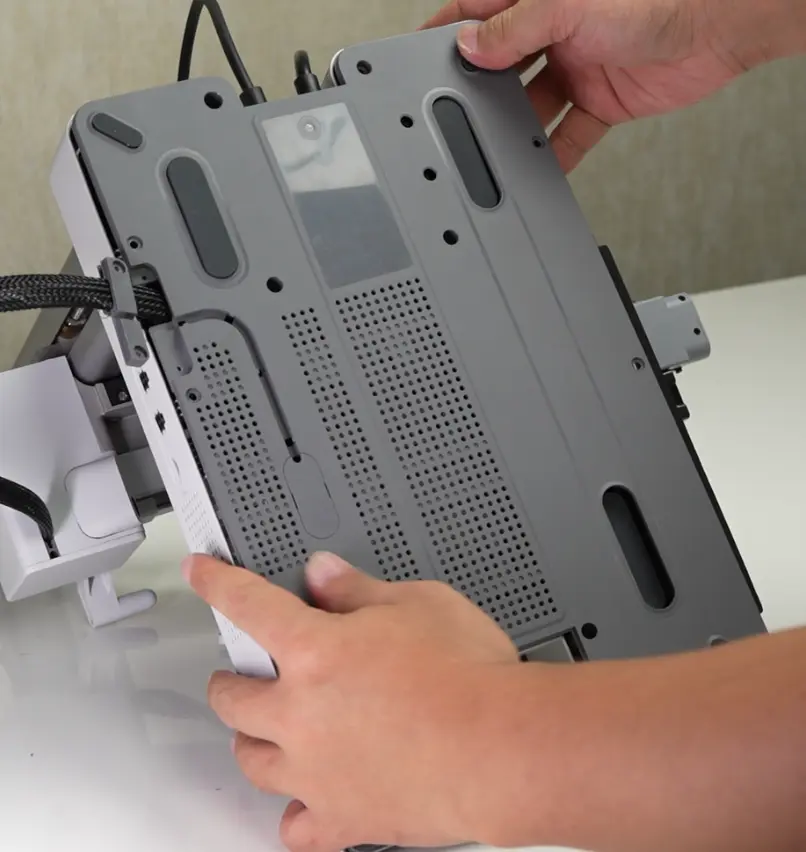

Trin 3: Monter bundpladen

1. Monter bundpladen, ret positionen til, og spænd de 14 bundpladeskruer;

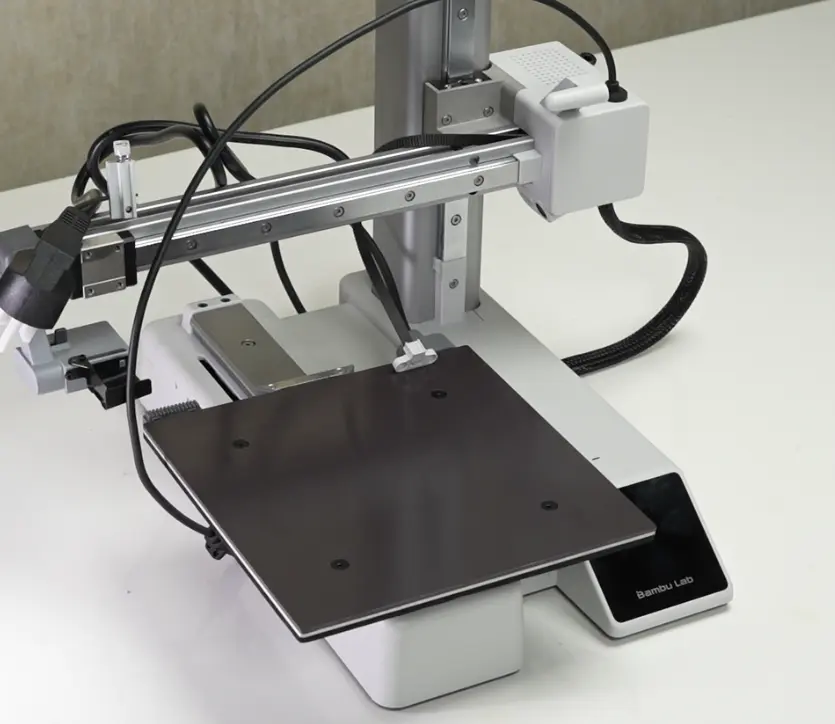

2. Monter kabelspænden og spænd de 2 skruer til kabelspænden;

3. Stil printeren oprejst.

Trin 4: Monter Z-aksens endekappe

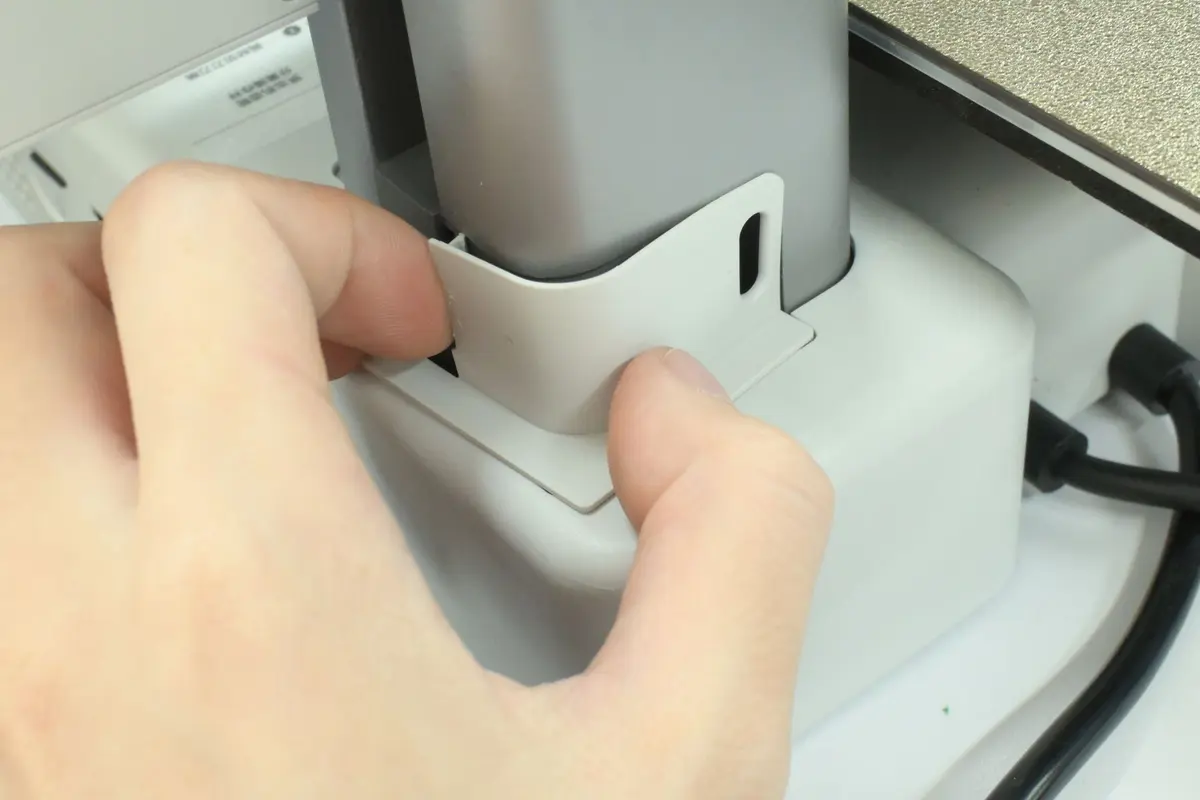

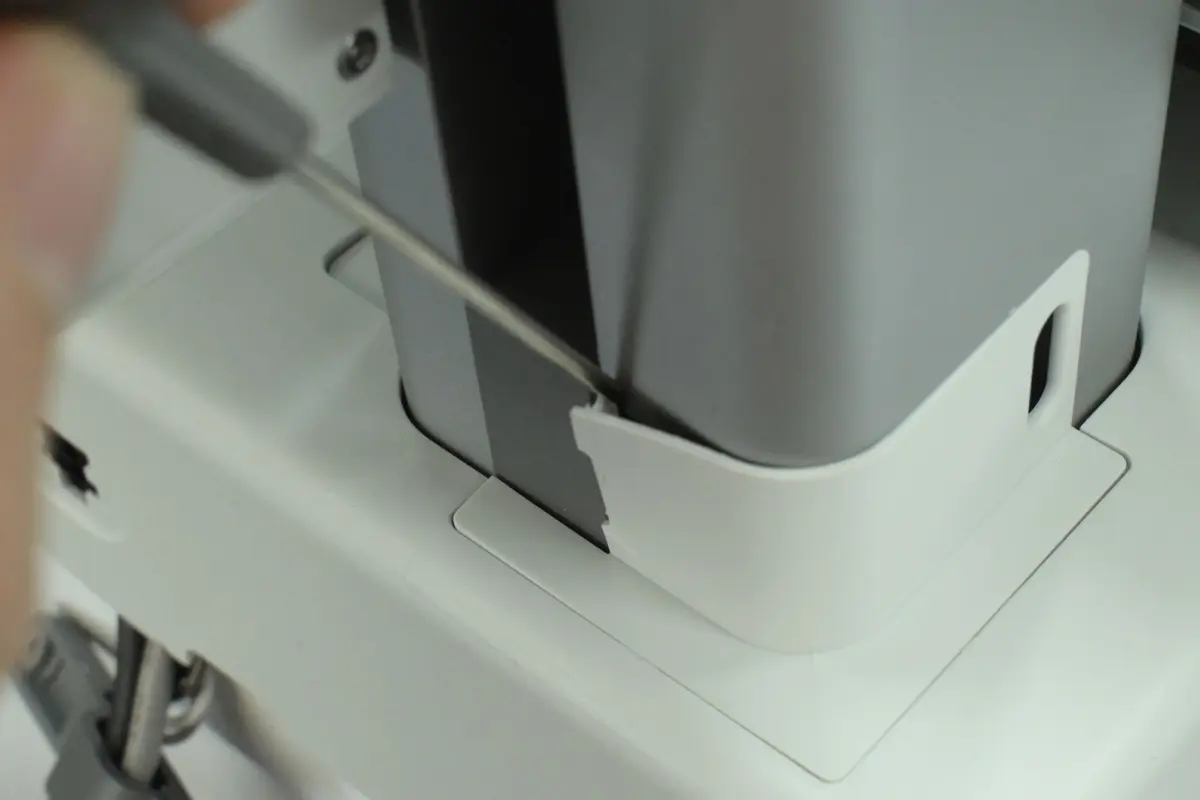

Klik endekappen på plads igen. Hvis det er svært, kan du bruge en unbrakonøgle.
