Udskift Y-motor på A1 mini

Y-motor

Y-motoren er en steppermotor monteret på printerens Y-akse, som driver varmepladen i Y-aksen.

Hvornår skal du bruge den?

• Y-motoren er brændt af
• Den officielle tekniske support har efter at have gennemgået logfilerne bekræftet, at Y-motoren er defekt.

Sikkerhedsadvarsel

Vigtigt!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og kablerne til printhovedet. Hvis du udfører opgaver med printeren tændt, kan det give en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at skille dele ad, herunder hotend. Det blotlægger kabler og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektronikdele, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer, at arbejdet udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål til denne guide, så opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Værktøj og materialer du skal bruge

• Y-motor til Bambu Lab A1 mini (købslink: Y Motor - A1 mini )
• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• Stjerneskruetrækker
• Pincet med flad spids
• Tang

Fjern Y-motoren

Trin 1: Fjern bundpladen

Vip printeren bagover, indtil Z-aksens søjler rører bordpladen.

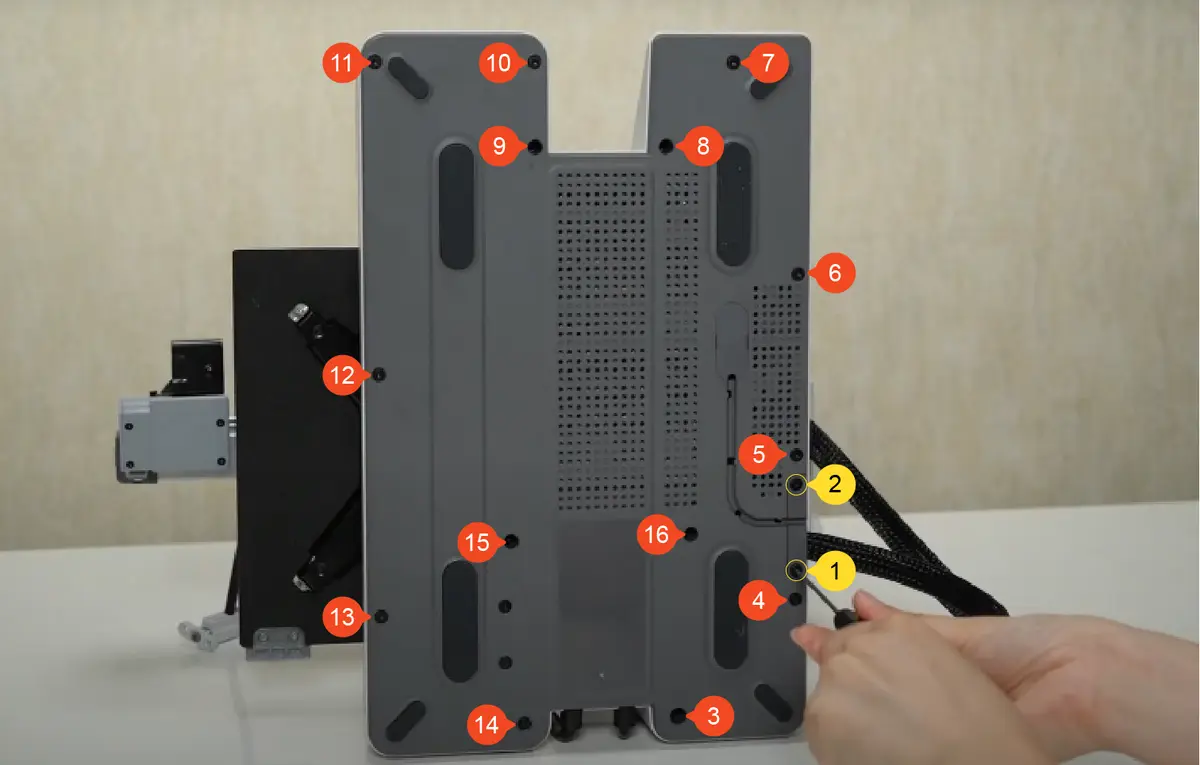

Brug en H2.0 unbrakonøgle til at fjerne de 2 skruer (BT2.6×8), og fjern derefter de 14 skruer (BT3×8). Træk i nylonnettet for at løsne bundpladen, og fjern derefter bundpladen.

Trin 2: Fjern bundkortets blæser

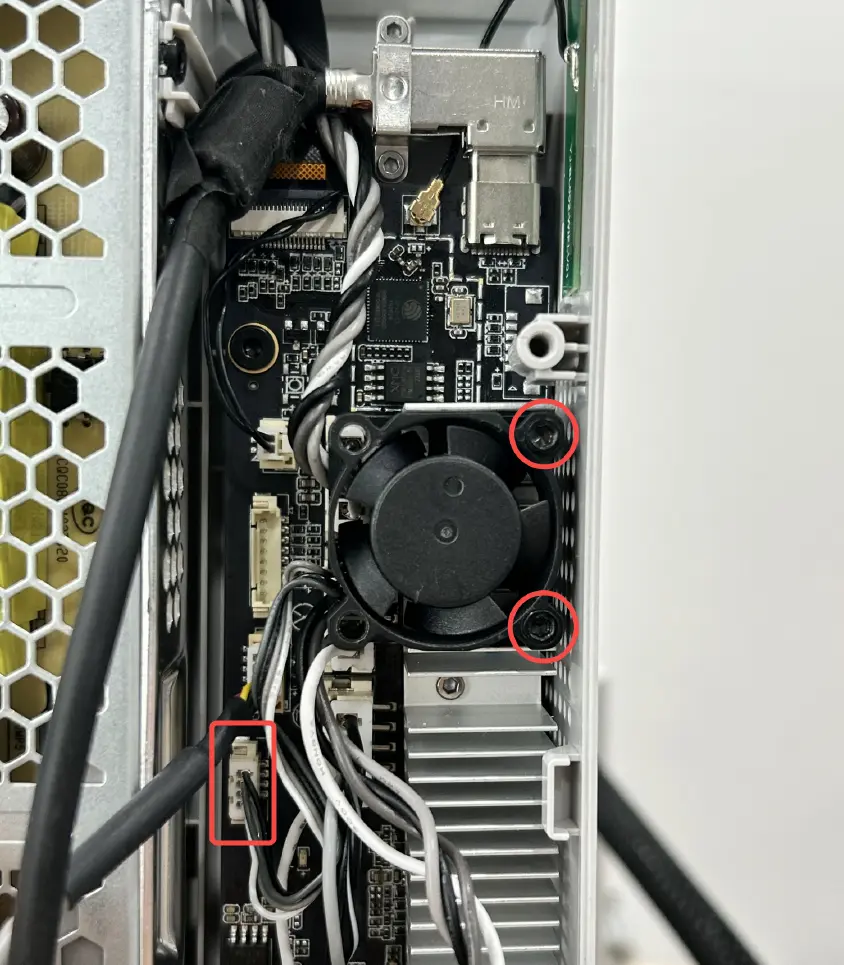

Brug H2.0 unbrakonøglen til at fjerne 2 skruer (MG2.5×15), og frakobl kablet til bundkortets blæser.

Trin 3: Frakobl bundkortets kabler

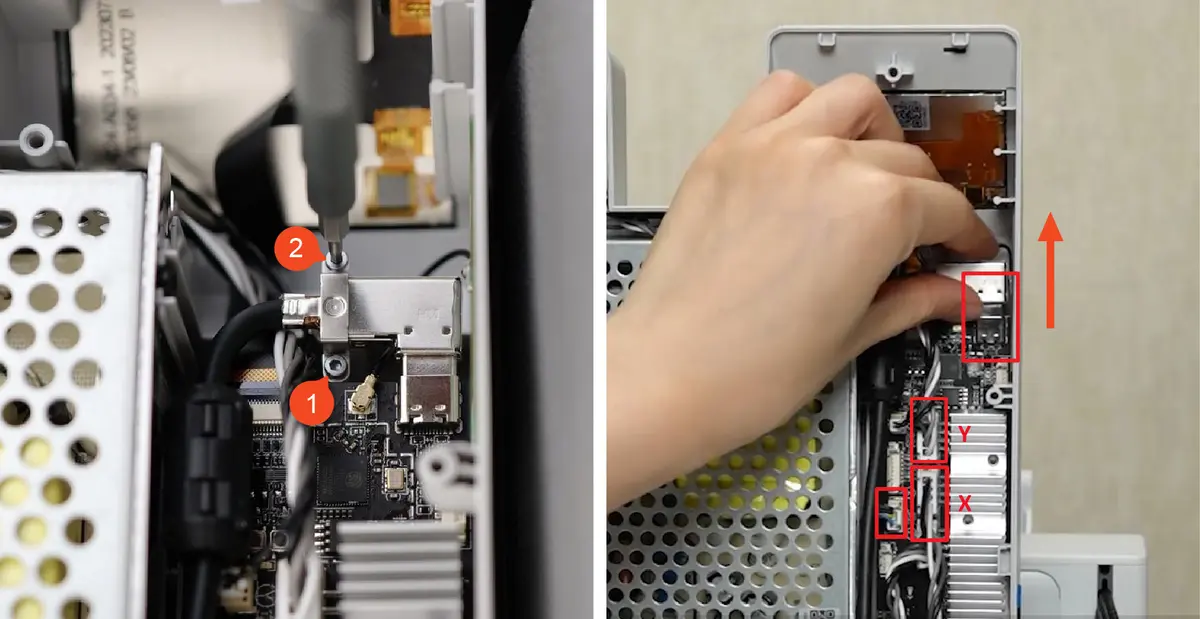

Fjern de to skruer (BT2×5) og pladen. Frakobl USB-kablet, Y-motorkablet, X-motorkablet og kamerakablet fra bundkortet. Bemærk, at kamerakablet har en låsemekanisme. Tryk for at låse op, før du frakobler. Flyt forsigtigt det nylonomviklede kabel til siden for at undgå at trække i eller beskadige de indvendige ledninger under arbejdet.

Trin 4: Frakobl strømforsyningens kabler

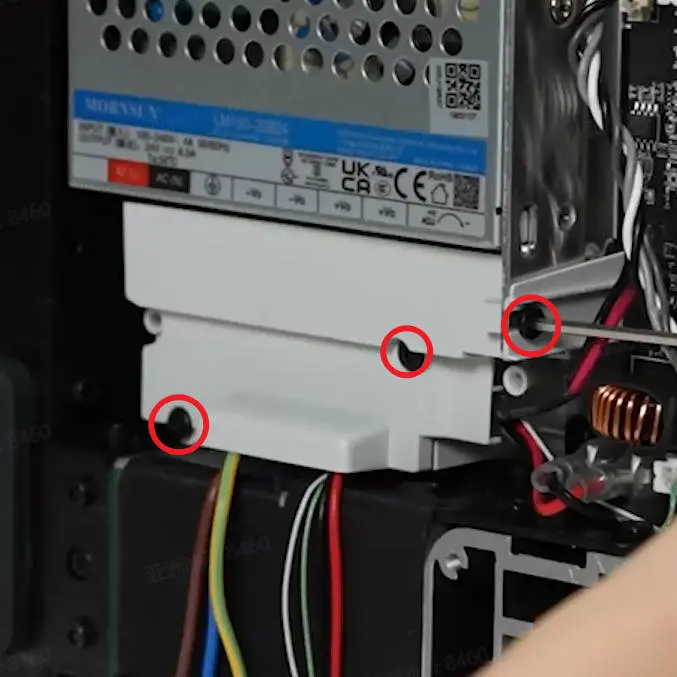

Brug en H2.0 unbrakonøgle til at fjerne 3 skruer (BT3×8), og fjern det brandsikre dæksel;

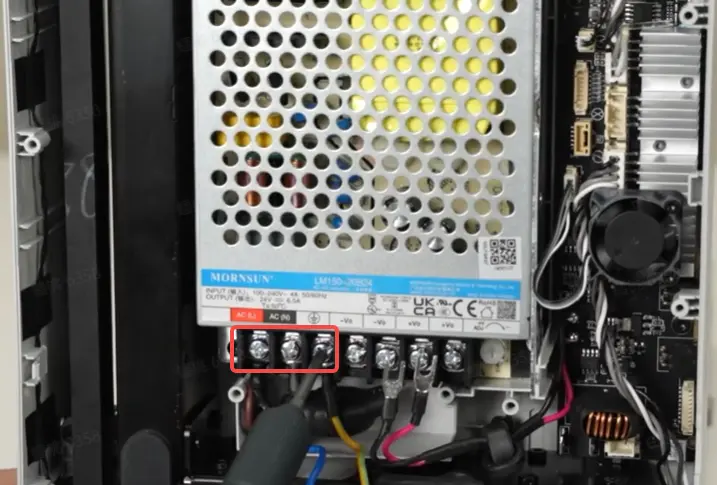

Brug en stjerneskruetrækker til at løsne de 3 klemskruer, og fjern printerens strømkabel fra strømforsyningen.

Trin 5: Fjern varmepladen

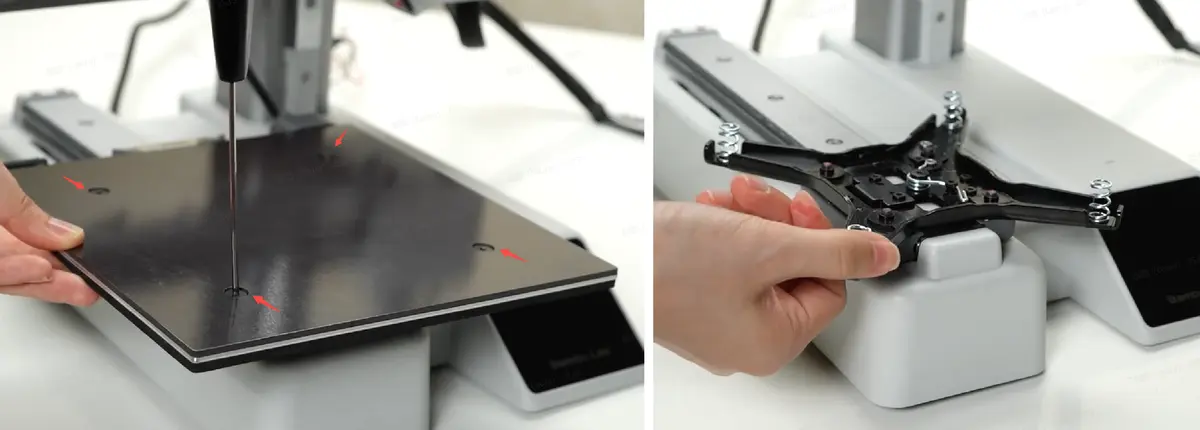

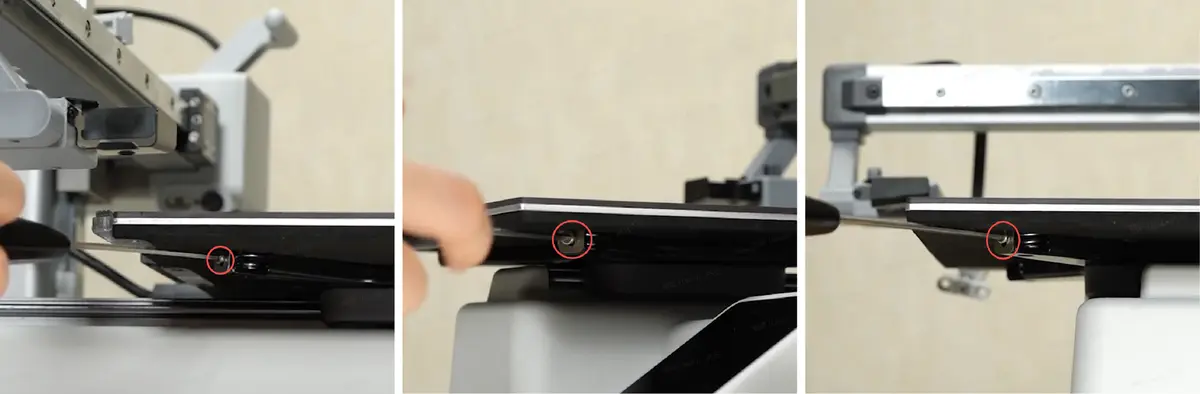

Stil printeren oprejst, og fjern de 3 skruer (M2.5×5), der fastgør varmepladen;

Tryk varmepladen ned med hånden, og fjern de 4 levelling-skruer (MG4×13). Tag varmepladen af sammen med justerfjedrene. Hvis justerfjedrene er fastgjorte, behøver du ikke fjerne dem.

Trin 6: Fjern Y-aksens lineærskinne

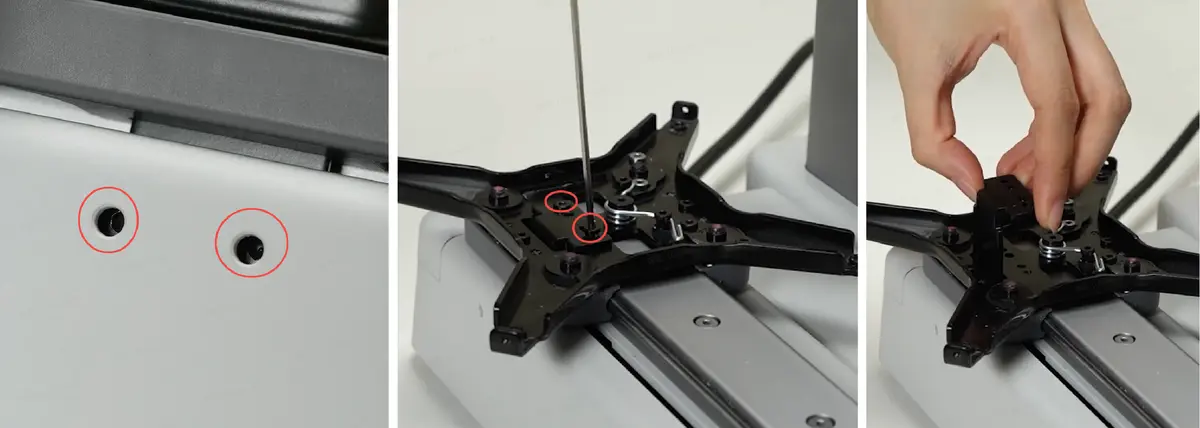

Skub varmepladens holder bagud, så de 2 skruer på forbindelsespladen blottes, og løsn skruerne helt. Fjern derefter de 2 skruer (M3×4.5) på remskiven, og tag forbindelsespladen af;

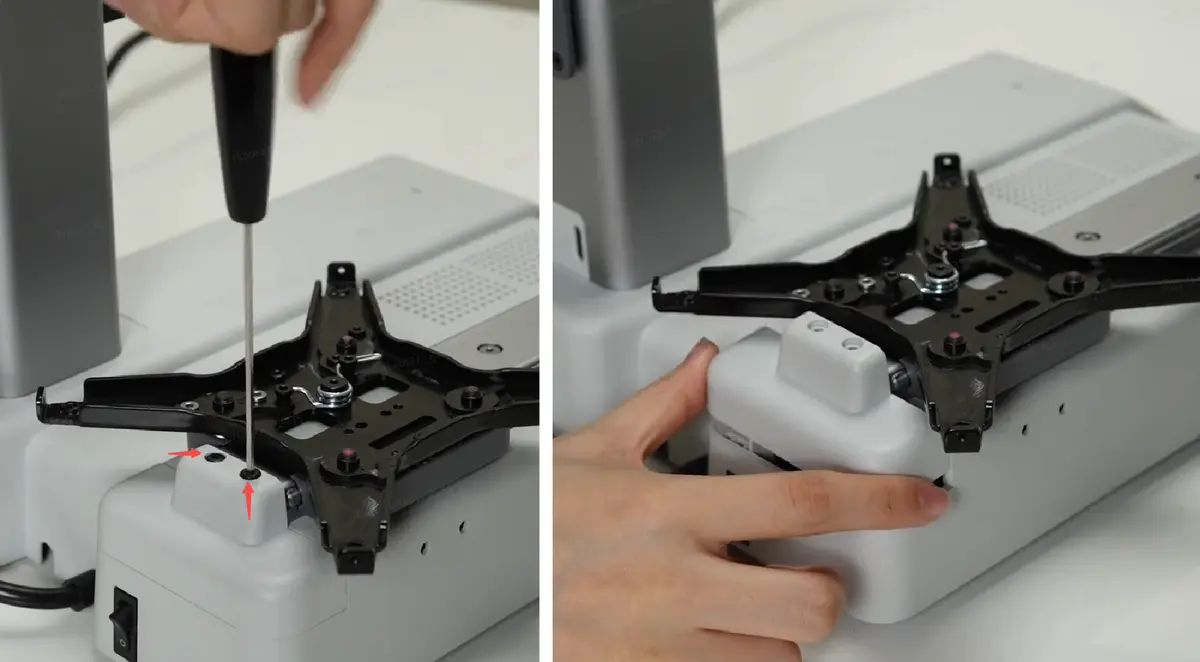

Fjern 2 skruer (M2.5×18), og tag Y-aksens bagdæksel af;

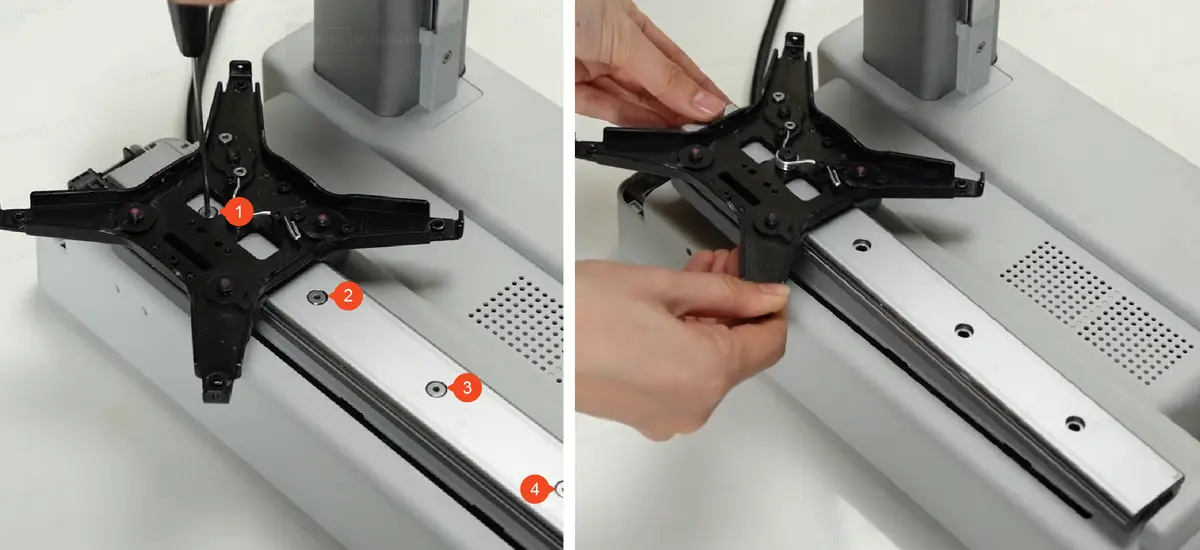

Fjern 4 skruer (M4×16), og fjern Y-aksens lineærskinne. Hold både holderen og lineærskinnen, når du fjerner skinnen, så den ikke glider.

Trin 7: Løsn basekabinettet

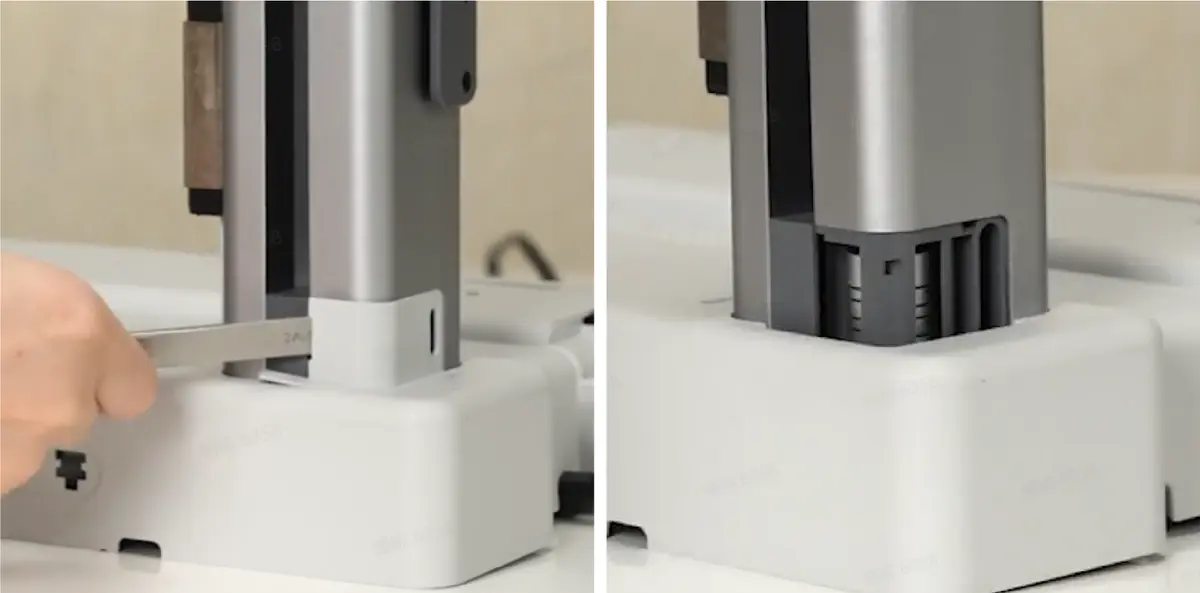

Fjern Z-aksens pyntedæksel med en pincet med flad spids;

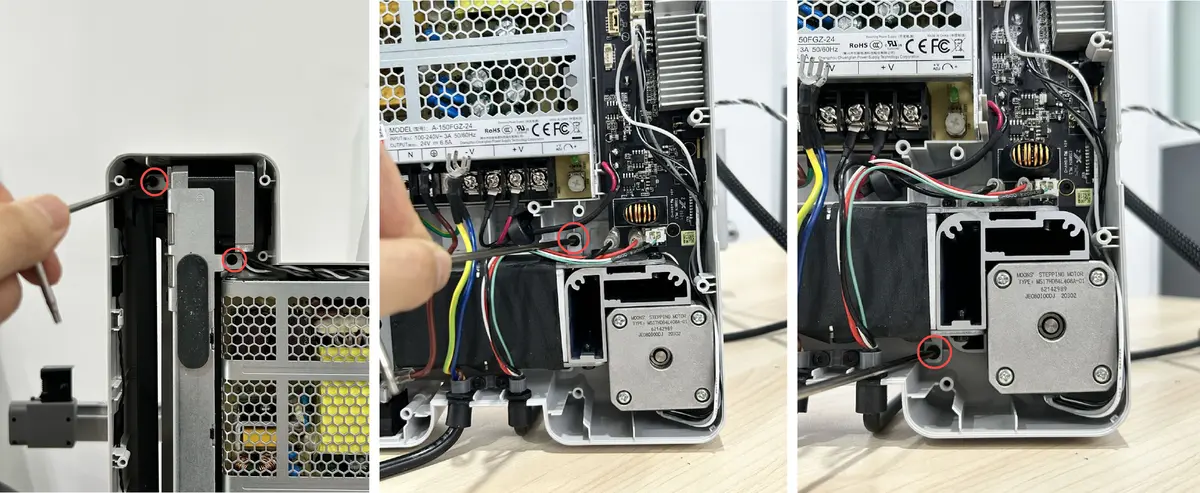

Fjern 4 skruer (BT3×8) med H2.0 unbrakonøglen;

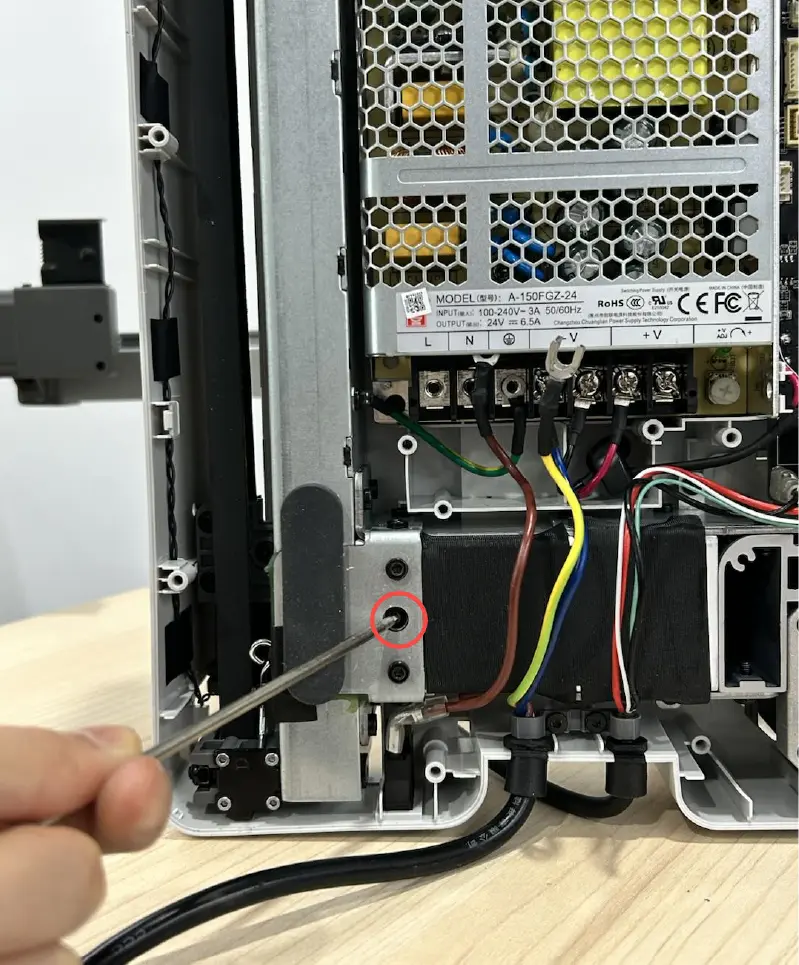

Fjern 1 skrue (BTG3×45) med H2.0 unbrakonøglen.

Trin 8: Fjern Y-motoren

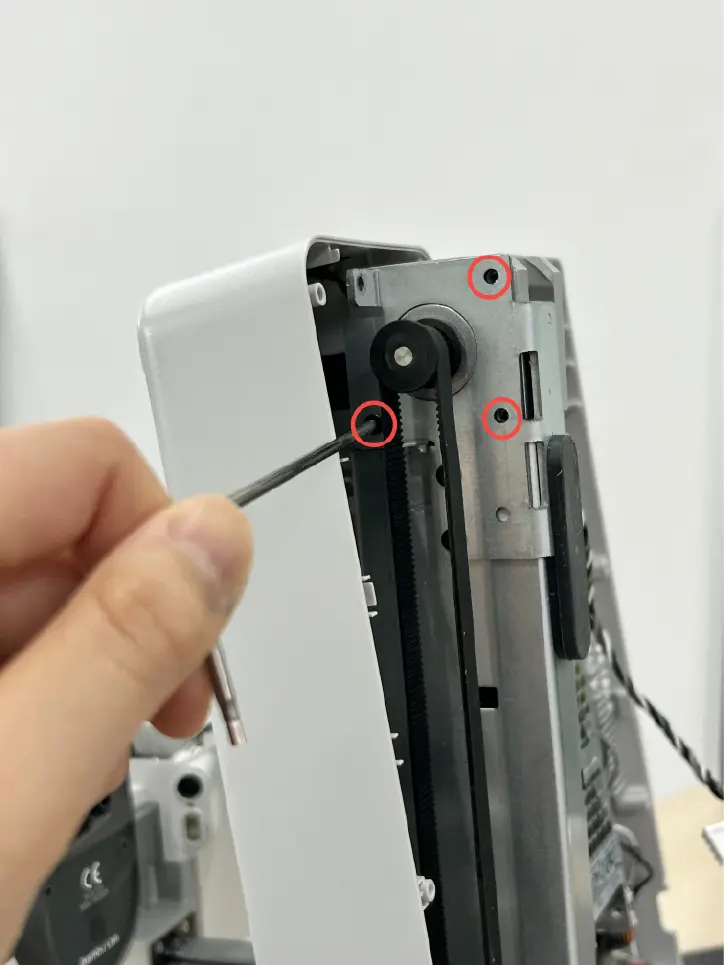

Flyt forsigtigt basen med hånden, så Y-motoren blottes. Fjern de tre skruer (M3×6) med en H2.0 unbrakonøgle;

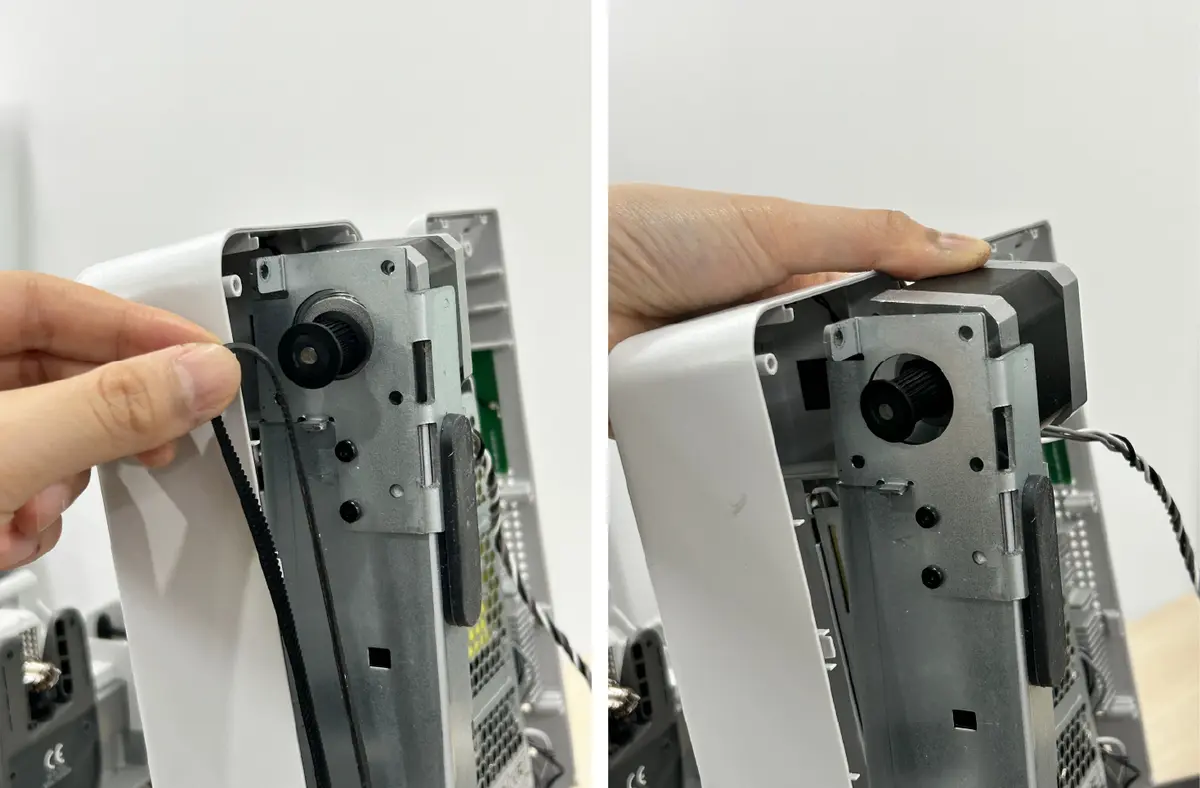

Fjern remmen, og tag Y-motoren ud.

Saml Y-motoren

Trin 1: Monter Y-motoren

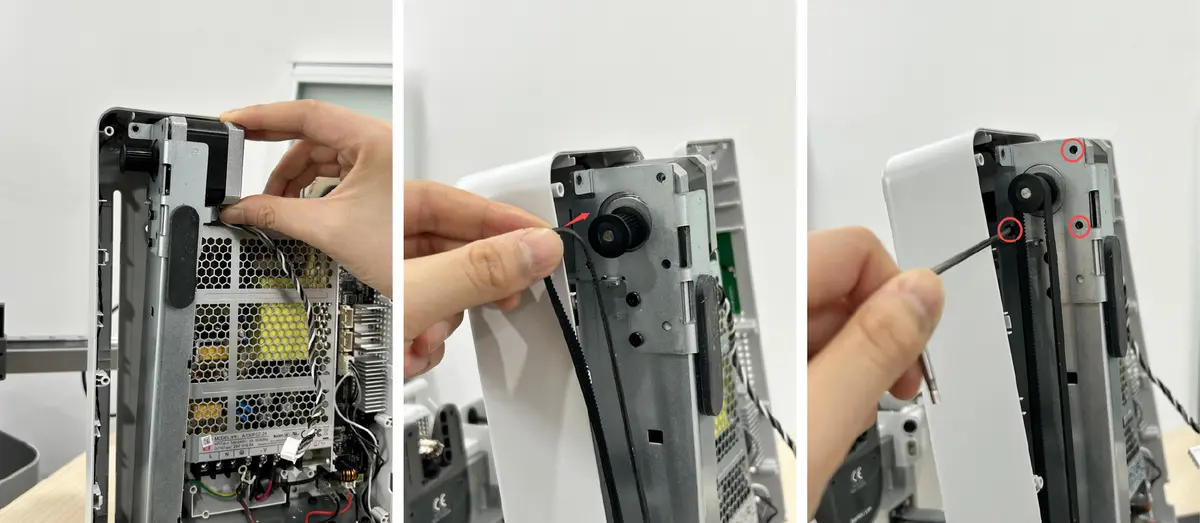

Før Y-motoren gennem motorbeslaget, og sørg for, at kablet vender rigtigt. Hæng drivremskiven på Y-remmen, og monter den derefter på plads. Fastgør Y-motoren ved at spænde tre skruer (M3×6).

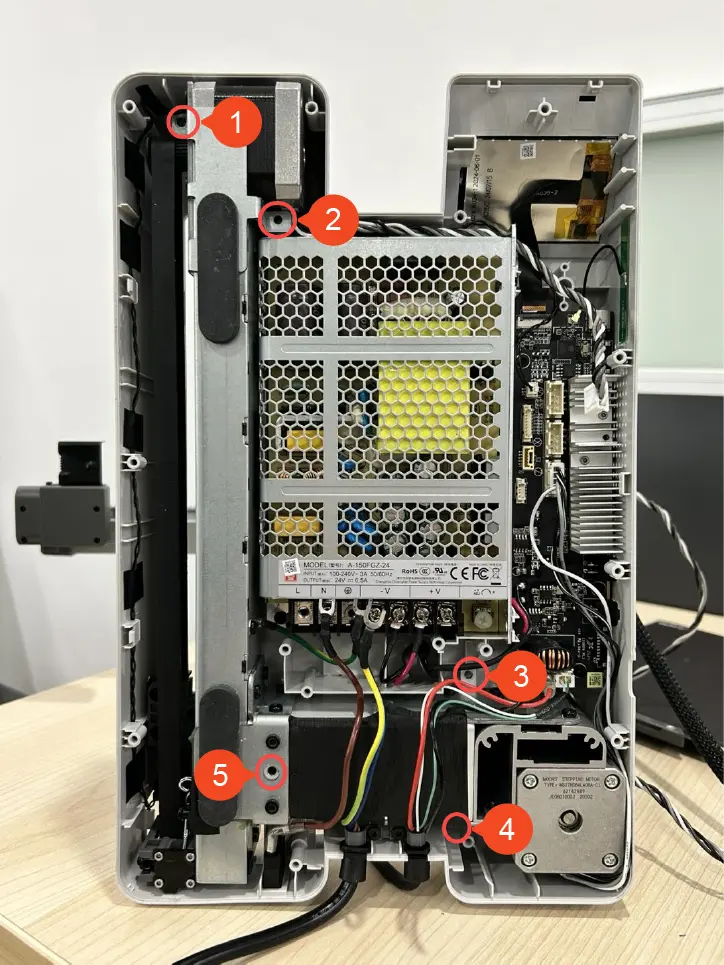

Trin 2: Fastgør basekabinettet

Sæt 1 skrue (BTG3×45) og 4 skruer (BT3×8) i, og spænd dem for at fastgøre basekabinettet;

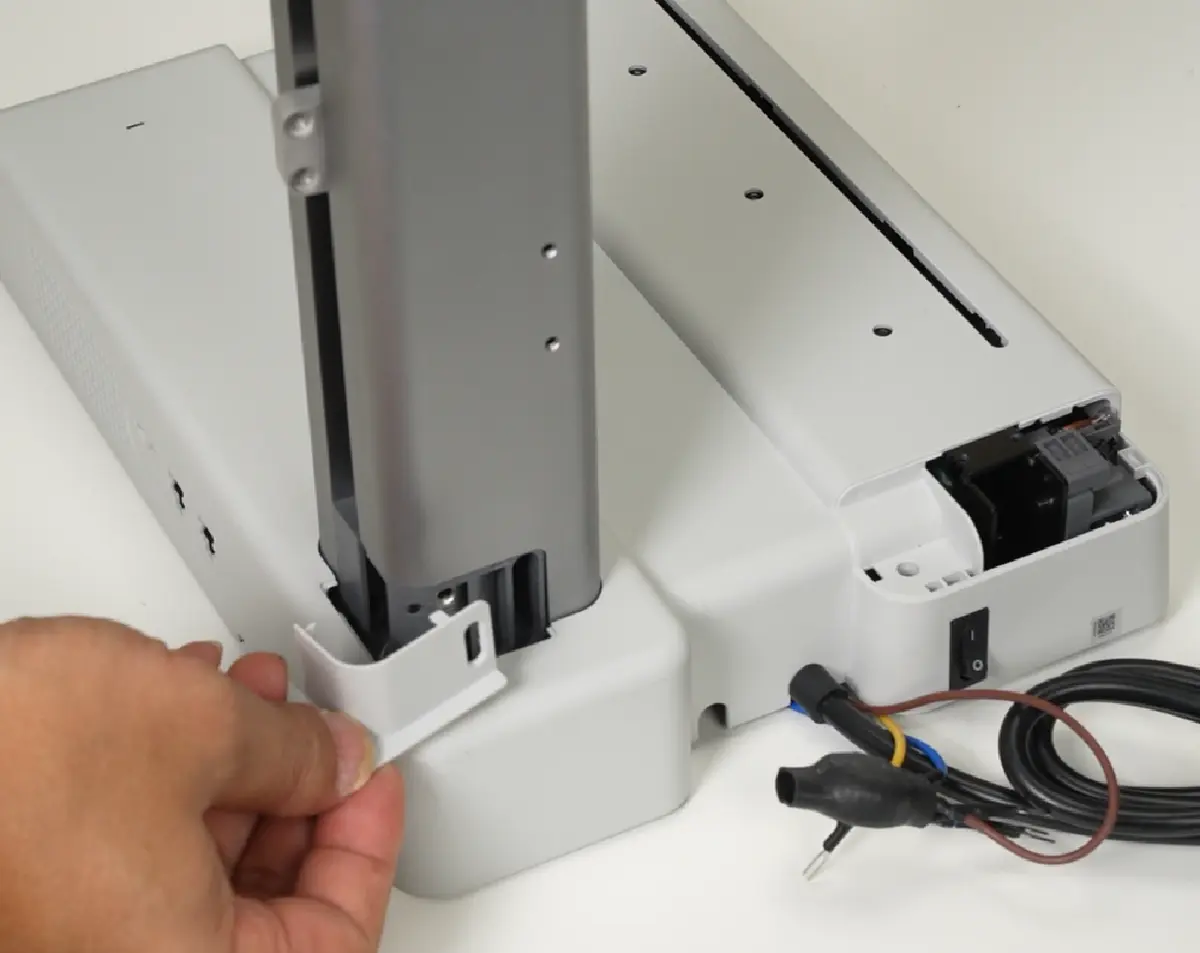

Monter Z-aksens pyntedæksel.

Trin 3: Monter Y-aksens lineærskinne

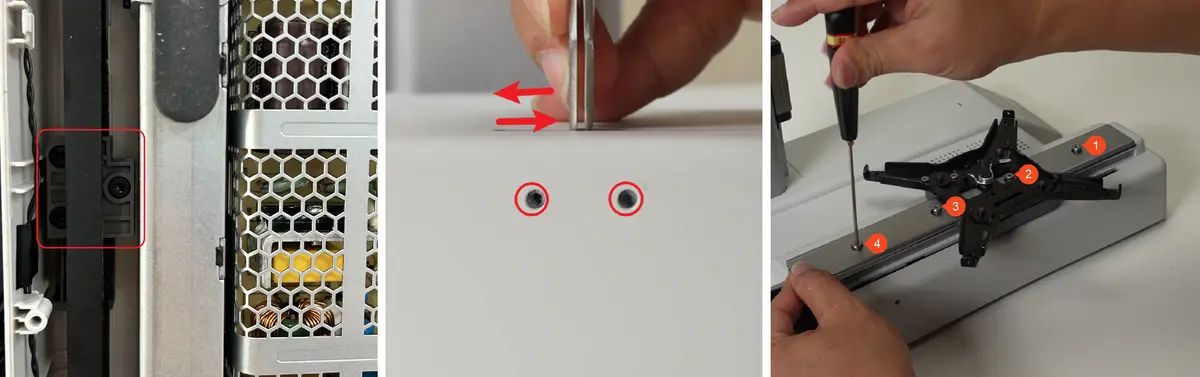

Brug en pincet til at flytte Y-remmens trykklods (delen vist i boksen set fra bunden), så de 2 skruer blottes. Bekræft monteringsretningen ud fra forbindelsespladens placering, læg Y-aksens lineærskinne på basen, ret skruehullerne ind, sæt 4 skruer (M4×16) i, og spænd dem skiftevis;

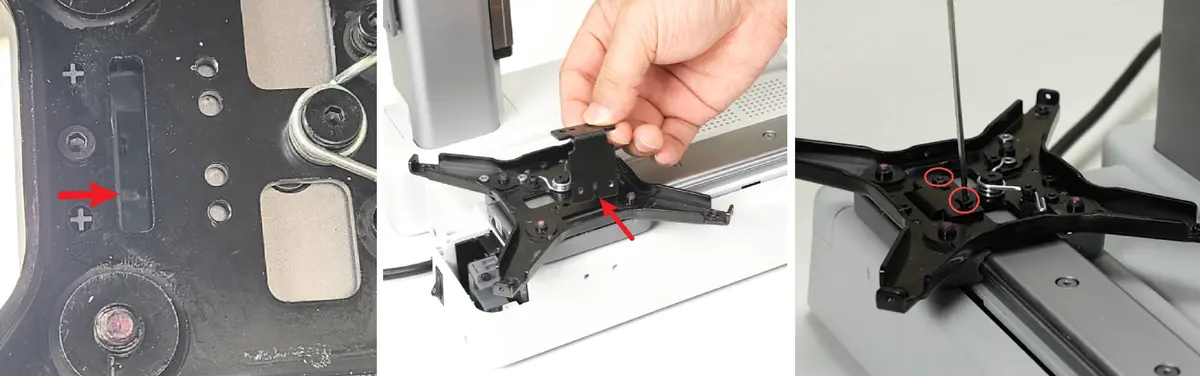

Flyt varmepladens holder, så Y-aksens remklods blottes, monter derefter forbindelsespladen, bekræft, at den sidder på plads, og spænd 2 skruer (M3×4.5) for at fastgøre forbindelsespladen;

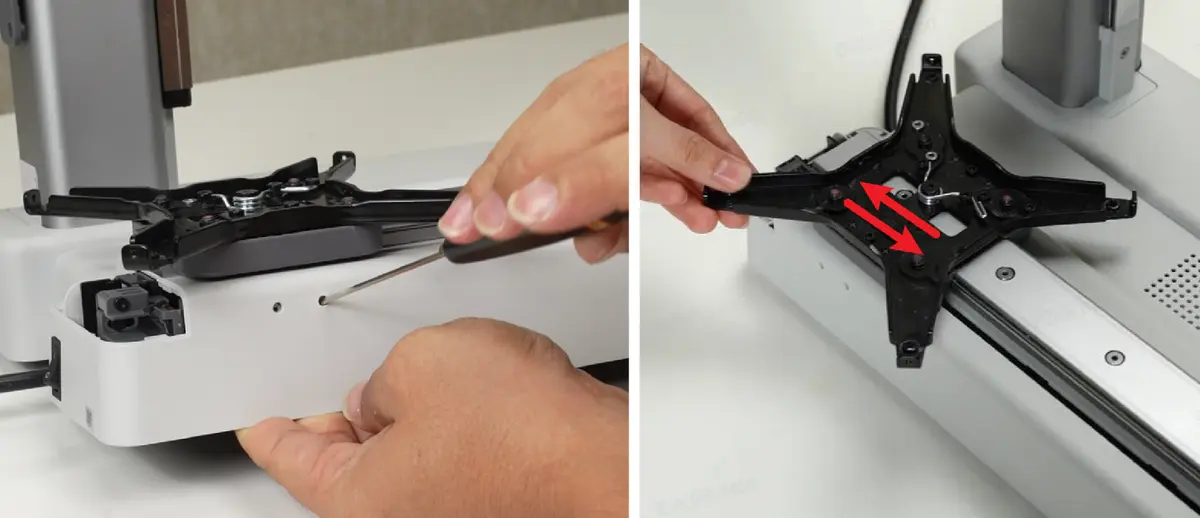

Spænd derefter de 2 skruer gennem basen, flyt varmepladens holder, og bekræft, at holderen kan trække Y-remmen frit.

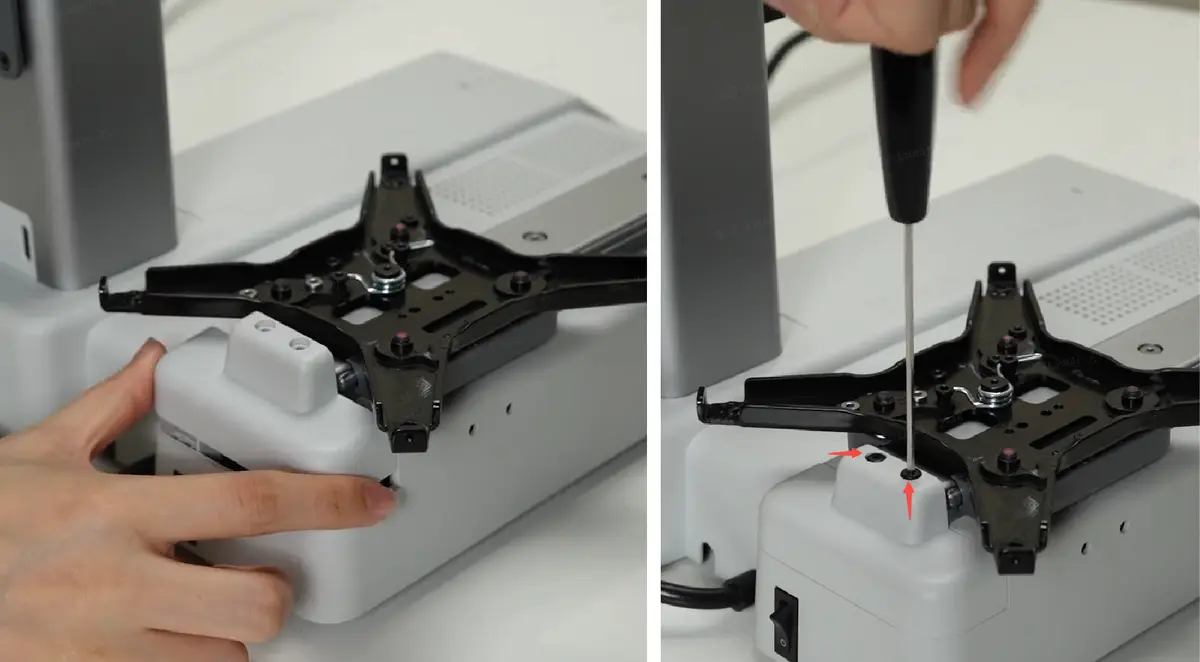

Monter Y-aksens bagdæksel, og spænd 2 skruer (M2.5×18).

Trin 4: Monter varmepladen

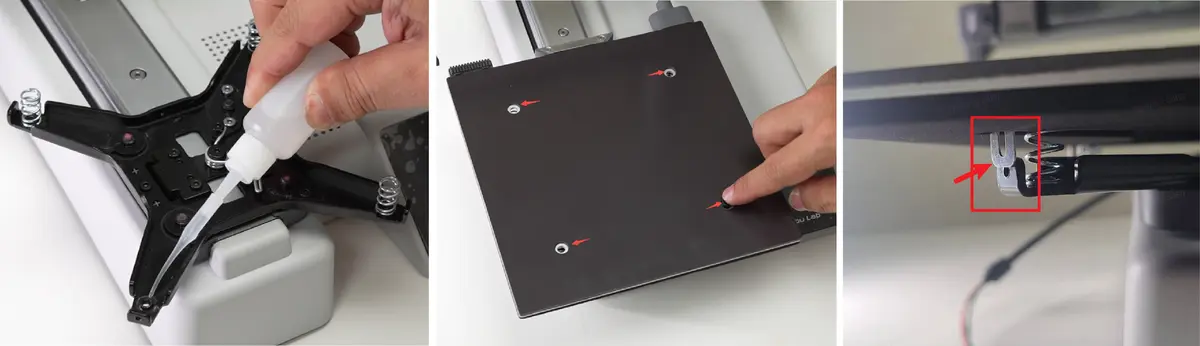

Forfastgør de fire fjedre i de tilsvarende positioner med lim, ret fjederpositionerne ind, placer varmepladen, og bekræft fra undersiden af varmepladen, at de tre fastgørelsesstykker på varmepladen alle sidder uden på varmepladens holder;

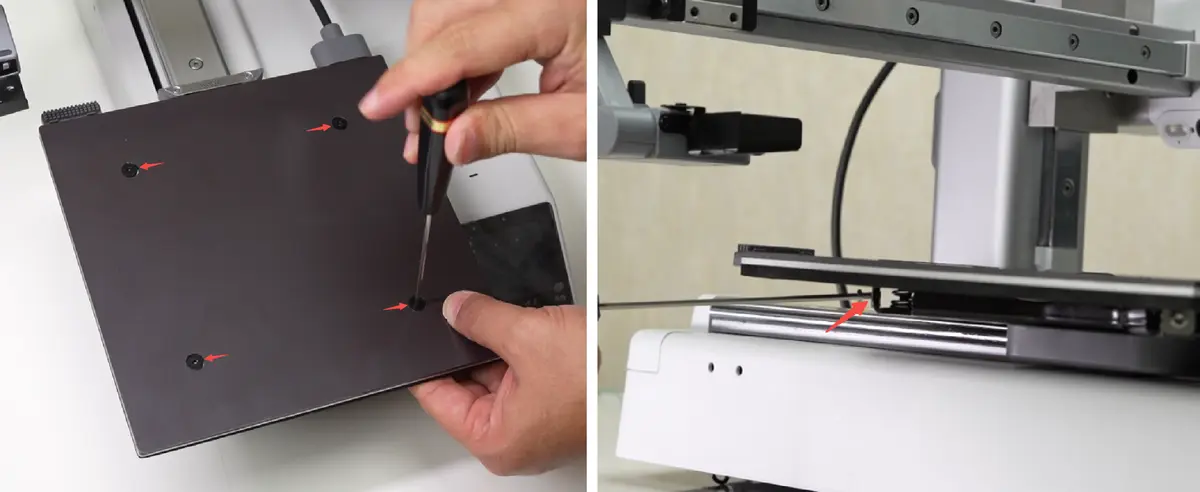

Sæt 4 levelling-skruer (MG4×13) i, og tryk varmepladens levelling-fjeder sammen med hånden, så levelling-skruerne kan spændes. Når alle er spændt, løsnes de 4 levelling-skruer 1 omgang. Monter 3 varmepladeskruer (M2.5×5), men spænd dem ikke. Disse 3 skruer skal spændes, når den manuelle levelling af varmepladen er færdig.

Trin 5: Tilslut strømforsyningens kabler

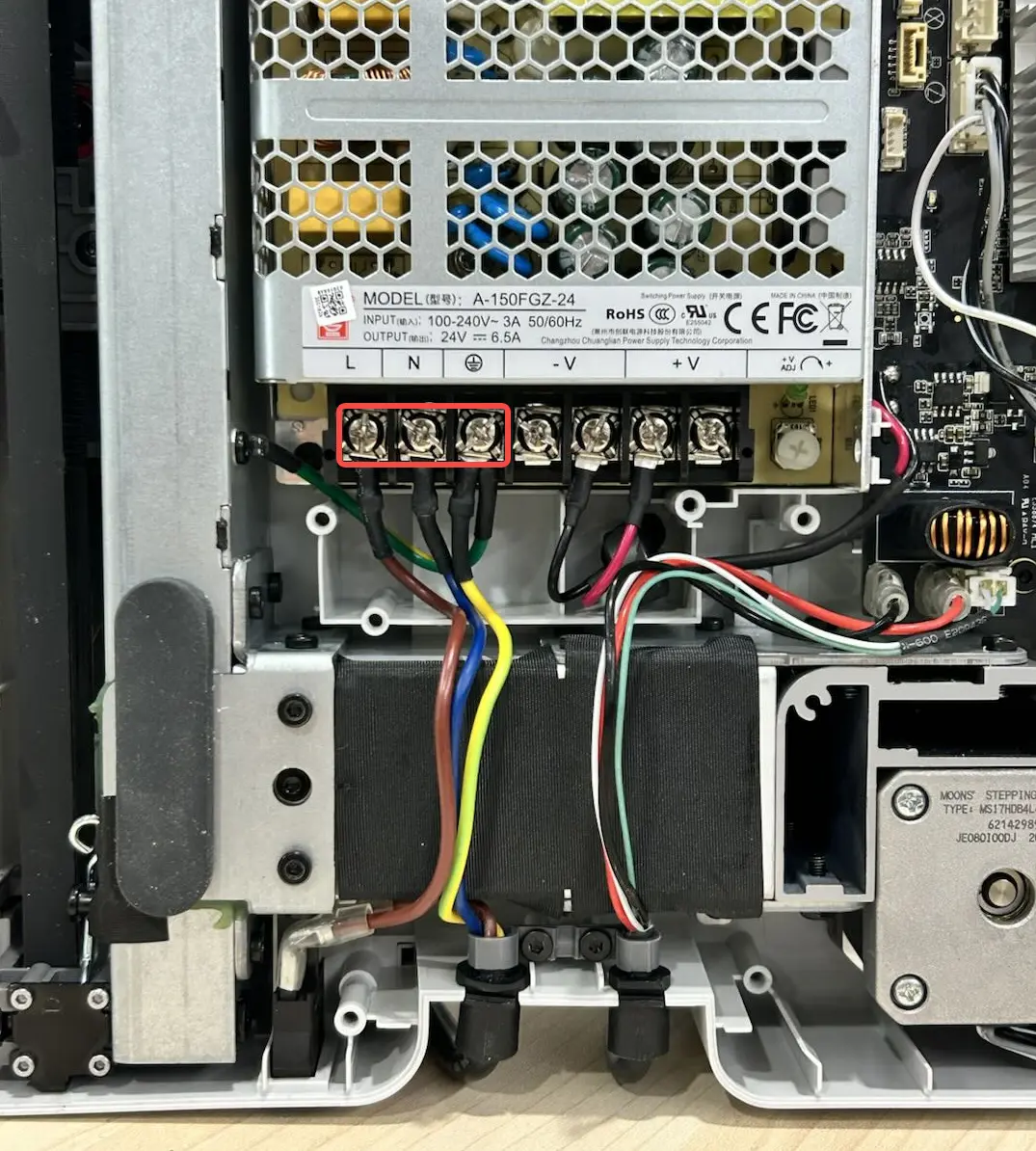

Tilslut strømkablerne til indgangsklemmerne, med den brune ledning til L, den blå ledning til N og de to gul-grønne ledninger til jord, og spænd derefter de 3 skruer;

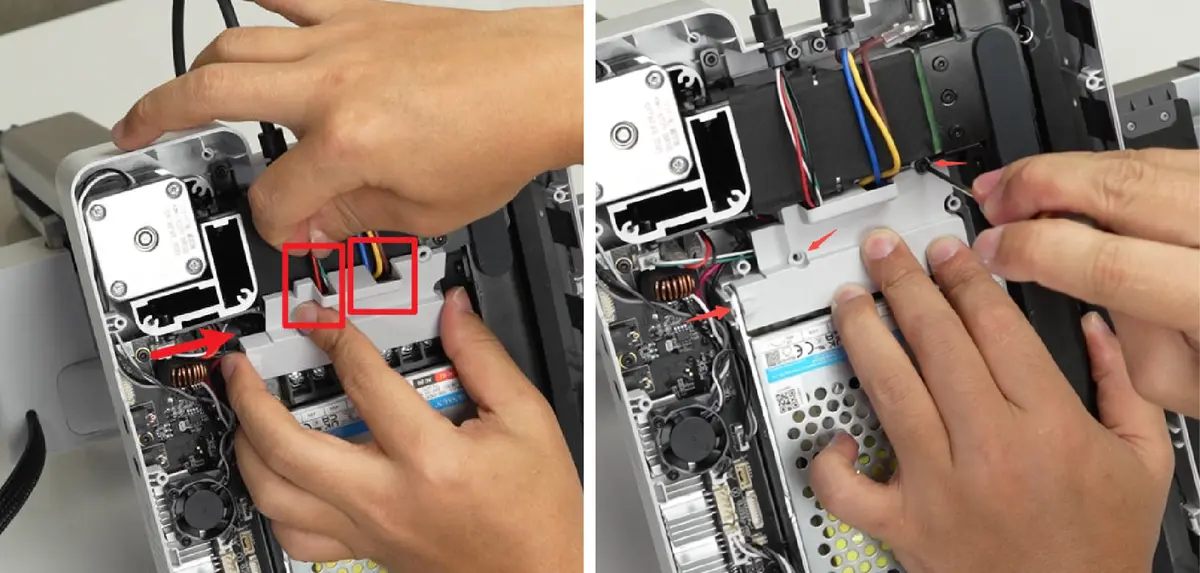

Arranger varmepladens kabler og strømkablet, monter det brandsikre dæksel, bekræft, at kablerne ikke klemmes, og spænd derefter de 3 skruer (BT3×8).

Trin 6: Tilslut bundkortets kabler

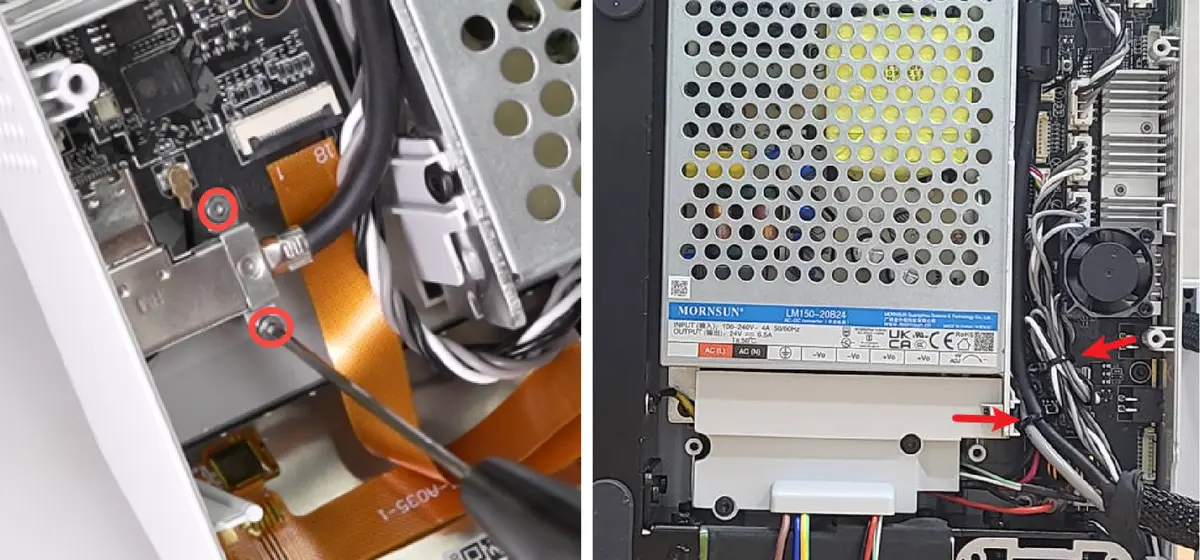

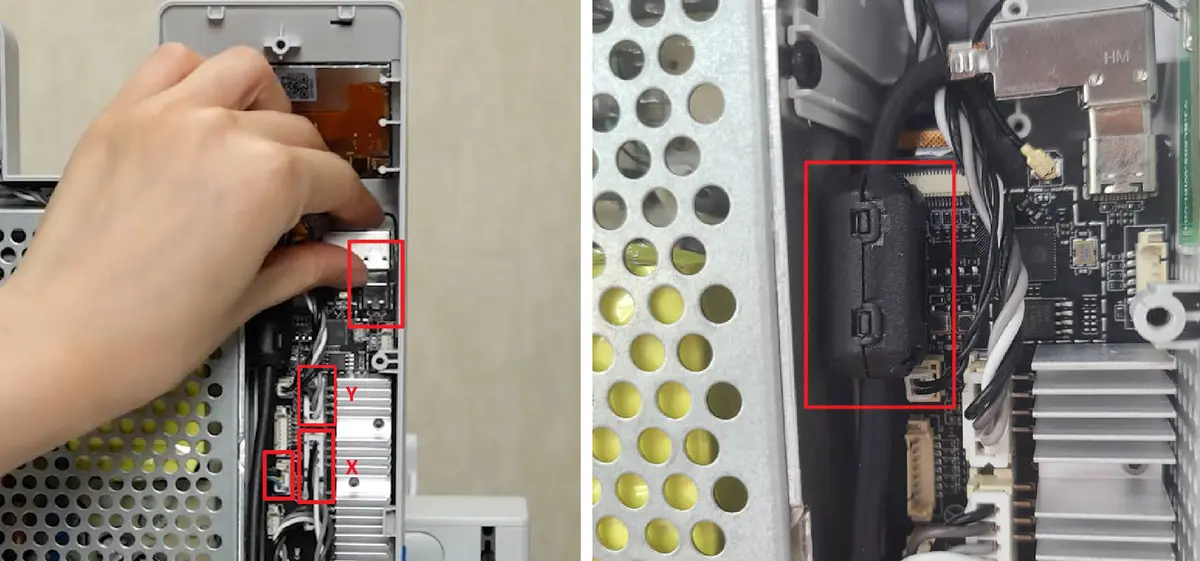

Tilslut Y-motorkablet, X-motorkablet og kamerakablet til bundkortet. Tilslut derefter USB-kablet. Når ferritkernernes placering er bekræftet, fastgøres trykstykket med 2 skruer (BT2×5). Arranger kablerne, og bind dem med små strips.

Trin 7: Monter bundkortets blæser

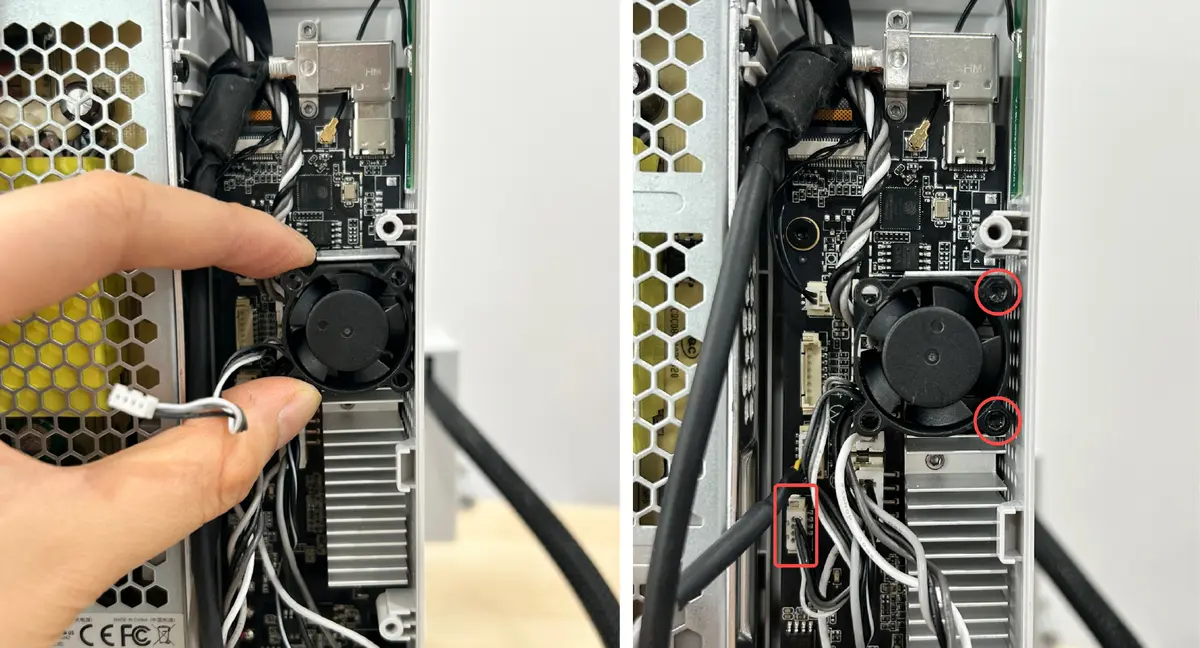

Monter bundkortets blæser med kablet vendt mod venstre. Fastgør den med to skruer (MG2.5×15), og tilslut derefter blæserens kabel.

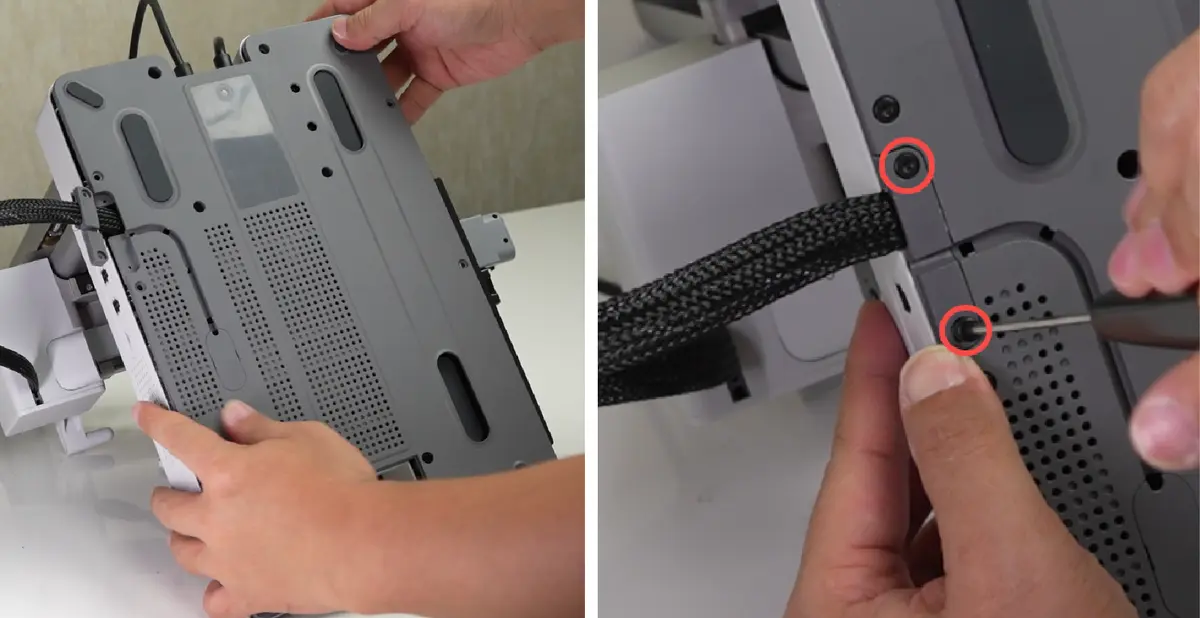

Trin 8: Monter bundpladen

Monter bundpladen, ret positionen ind, og spænd 14 skruer (BT3×8) for at fastgøre den; monter derefter kabelklemmen, og spænd 2 skruer (BT2.6×8) for at fastgøre den; stil printeren oprejst.

Kontrol af funktion og kalibreringstrin

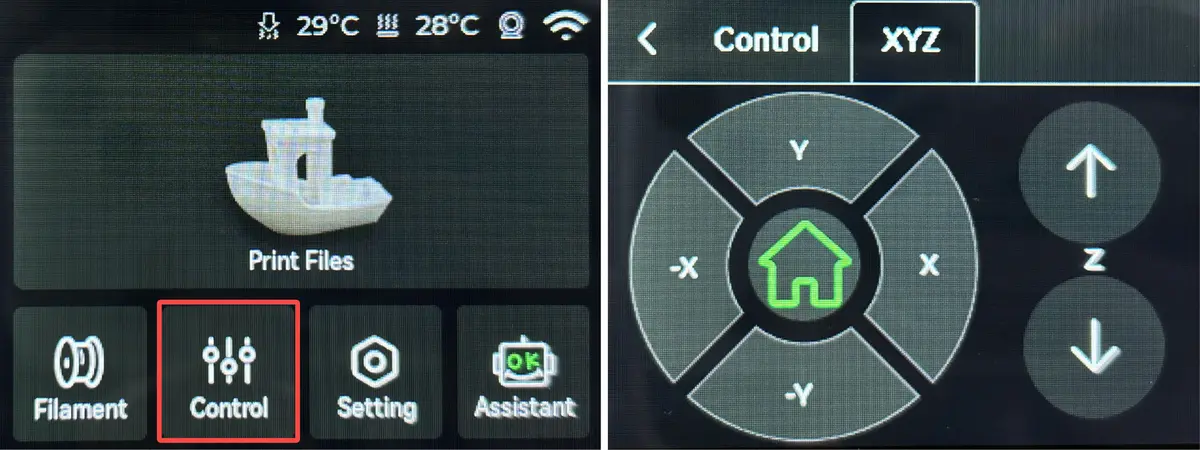

Når du har gennemført alle samletrinene ovenfor, tænder du printeren, går ind i betjeningsmenuen og trykker på knappen "-Y" eller "Y" på skærmen for at bevæge Y-aksen og bekræfte, at Y-motoren fungerer korrekt.

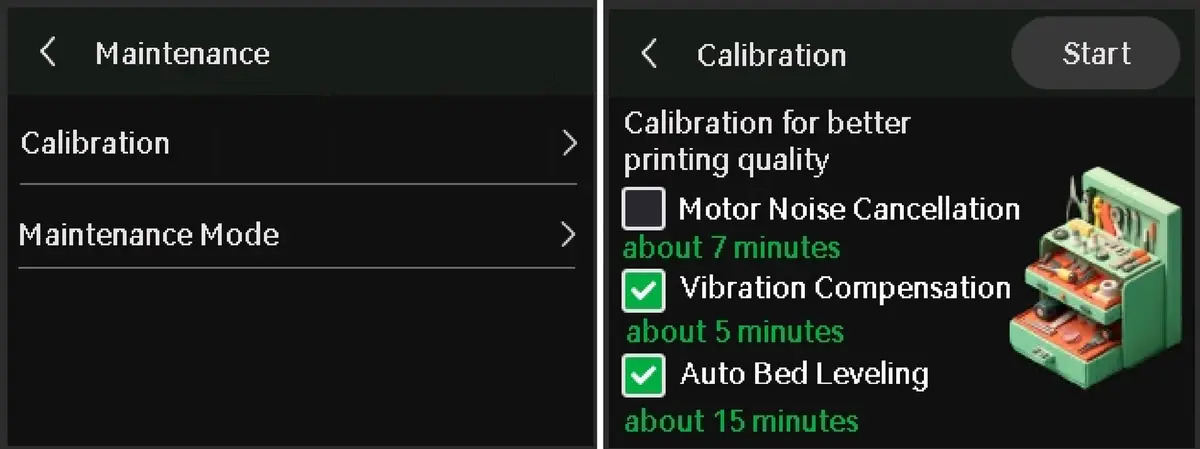

I kalibreringsskærmen vælger du kun Vibrationskompensation og Auto-bed-levelling, og trykker derefter på Start. Når kalibreringen er færdig, spænder du de tre varmepladeskruer.
Kalibreringen bekræfter, at printeren kører som forventet.
