A1 mini: Fejlsøgning af temperaturfejl på varmeplade

Symptom

Under forberedelse og print oplever printeren, at varmepladen ikke kan varme op og viser en pladetemperatur på nul eller unormale værdier (for eksempel omkring 100°C). At indstille pladetemperaturen manuelt giver heller ingen respons.

Årsager og løsninger

Når varmepladen på A1 mini ikke varmer op, eller når pladetemperaturen er 0, anbefales det først at kontrollere, om varmepladens varmeenhed fungerer korrekt. Det kan afgøres ved at måle modstanden i varmepladen med et multimeter for at finde fejlens placering.

Nødvendige værktøjer og materialer

• H1.5- og H2.0-unbrakonøgle (bruges til at løsne skruerne på bundpladen)
• Pincet (bruges til at fjerne isoleringsmuffen og kablerne)
• Multimeter

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder ledninger til printhovedet, for hvis printeren er tændt under sådanne opgaver, kan det give kortslutning og medføre yderligere skader på elektronikken samt sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan det være nødvendigt at afmontere visse dele, herunder hotend. Den proces kan blotlægge ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikdele, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forvolde yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål til at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Trin til fejlsøgning

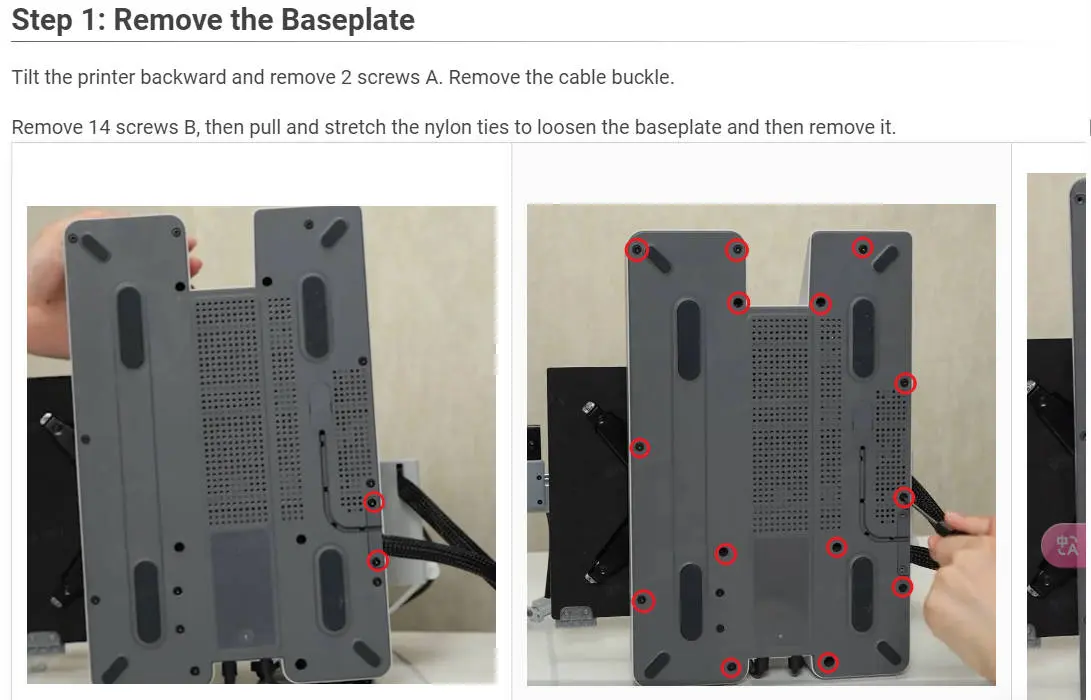

Trin 1: Sluk først printerens strømafbryder, og afbryd strømforsyningen. Afmonter printerens bundplade for at blotlægge bundkortet til måling.

Denne artikel giver kun retningslinjer og forholdsregler for måling af varmepladens modstand. For vejledning i at fjerne bunddæksel og bundkort fra A1 mini henvises til “Trin 1: Fjern bundpladen” og “Trin 3: Fjern varmepladen” i “Adskillelsesguiden” i A1 mini installationsvejledning.

For at sikre nøjagtige måleresultater skal du passe på ikke at afbryde nogen kabler på bundkortet.

Trin 2: Mål modstanden ved strømtilslutningen på bundkortet

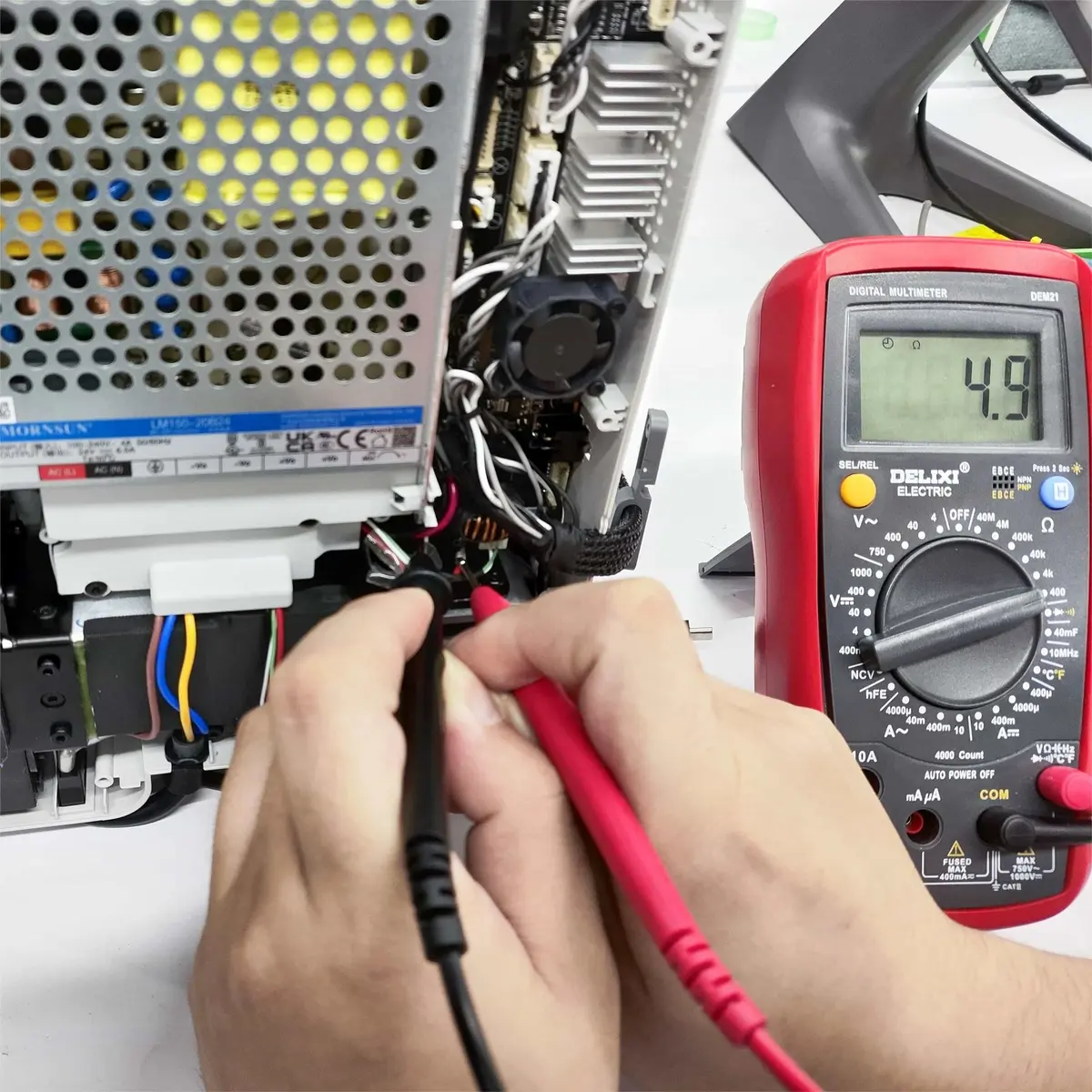

Hvis modstanden målt her er 4±0,7 Ω (den kan variere med rumtemperaturen, en lille afvigelse er acceptabel, og den målte værdi på billedet er 4,9 Ω), betyder det, at selve varmepladen og varmepladens strømkabler fungerer korrekt.

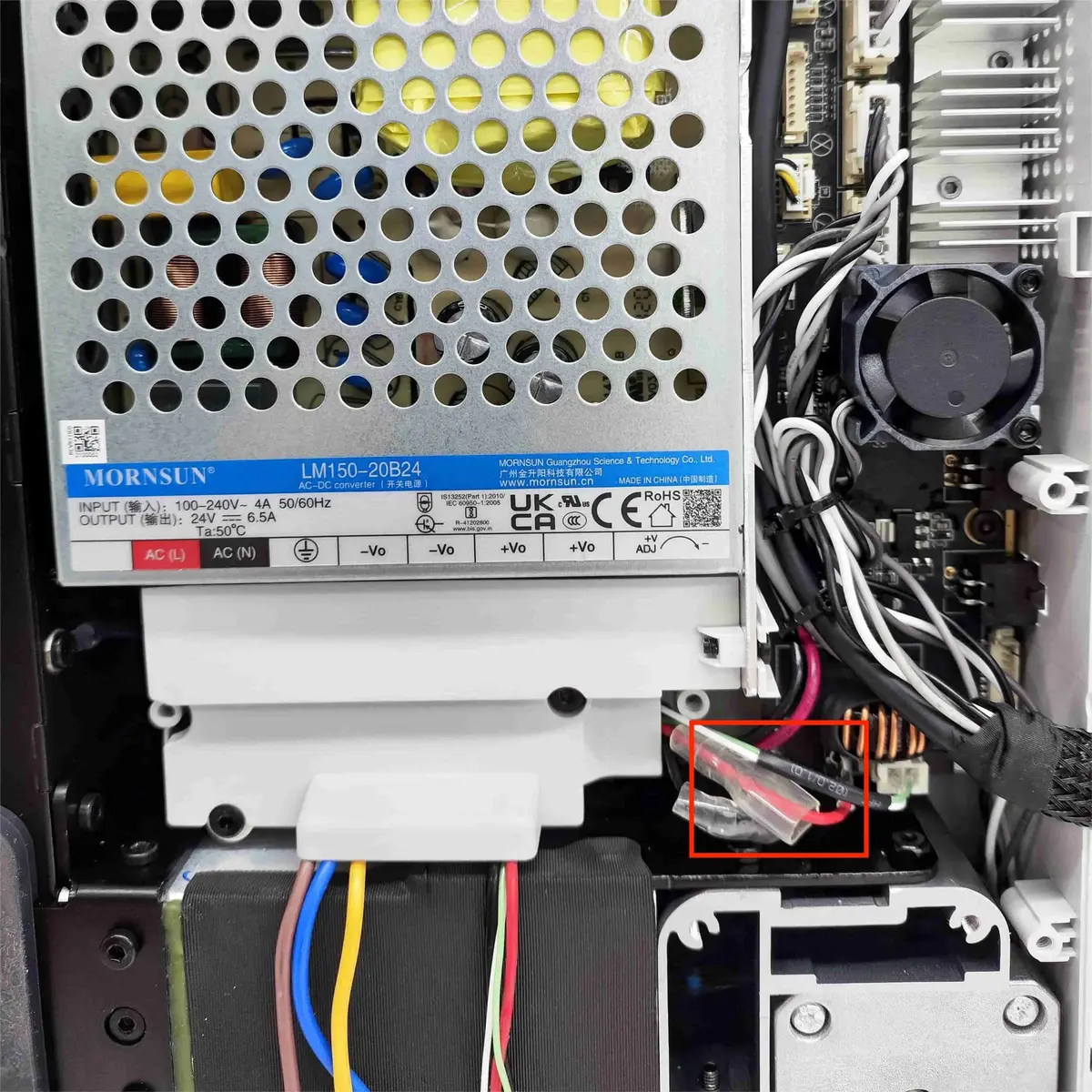

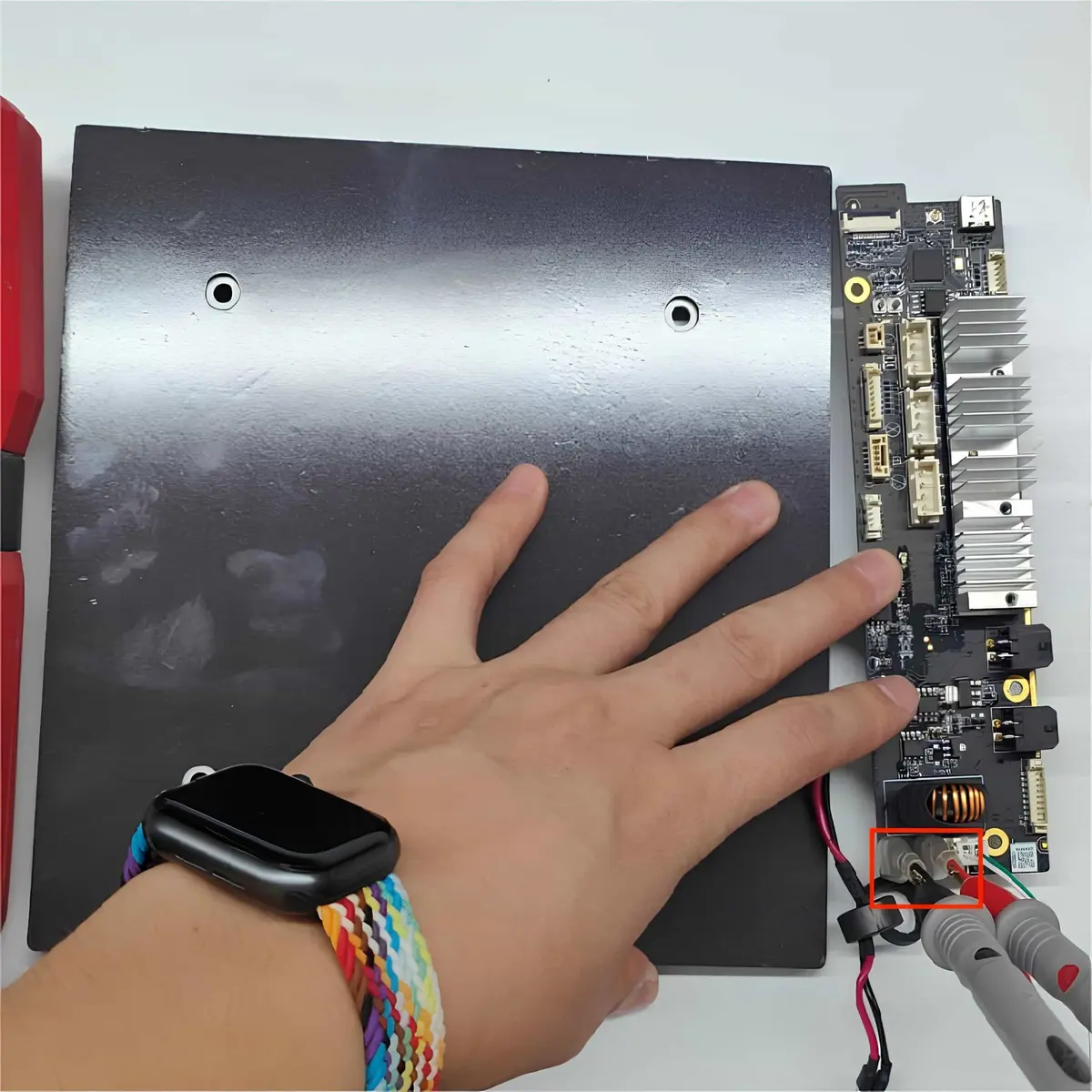

Vigtig bemærkning 1: Strømtilslutningens placering på bundkortet er vist på diagrammet.

(Dette diagram er kun til reference for at angive målepunkterne for varmepladens modstand. Det er ikke nødvendigt at fjerne bundkortet fra printeren under målingen)

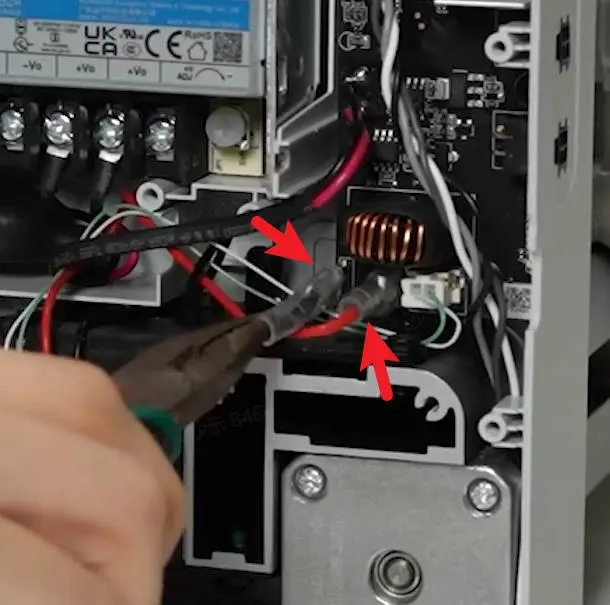

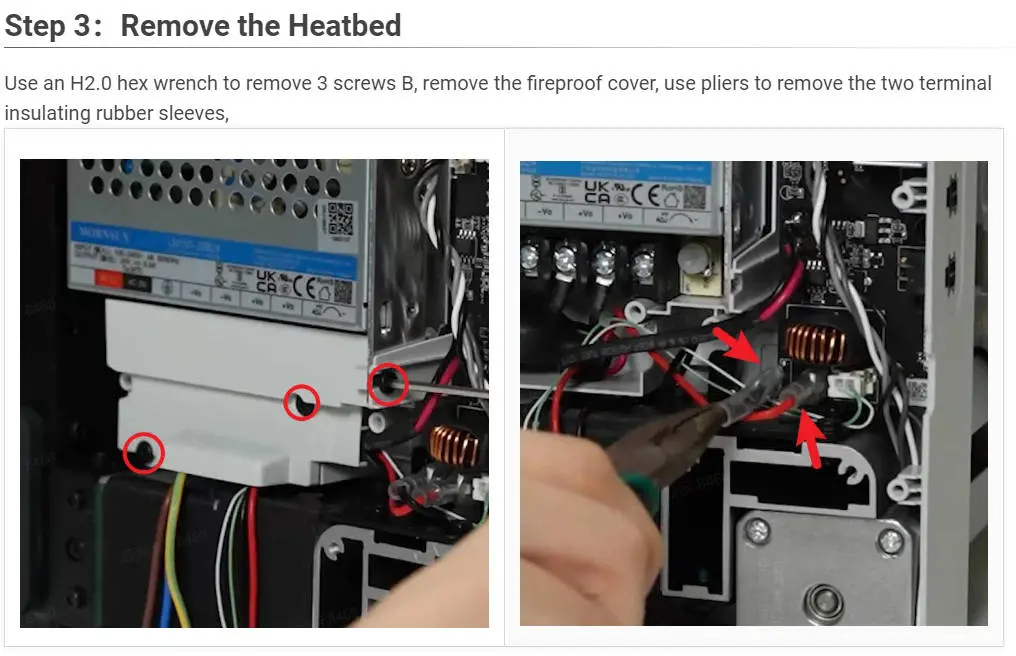

Vigtig bemærkning 2: For at lette målingen kan du bruge en pincet til at fjerne isoleringsmuffen omkring klemrækken. Følg trinene vist på diagrammet til denne handling.

Trin 3: Mål modstanden ved temperaturfølertilslutningen på bundkortet

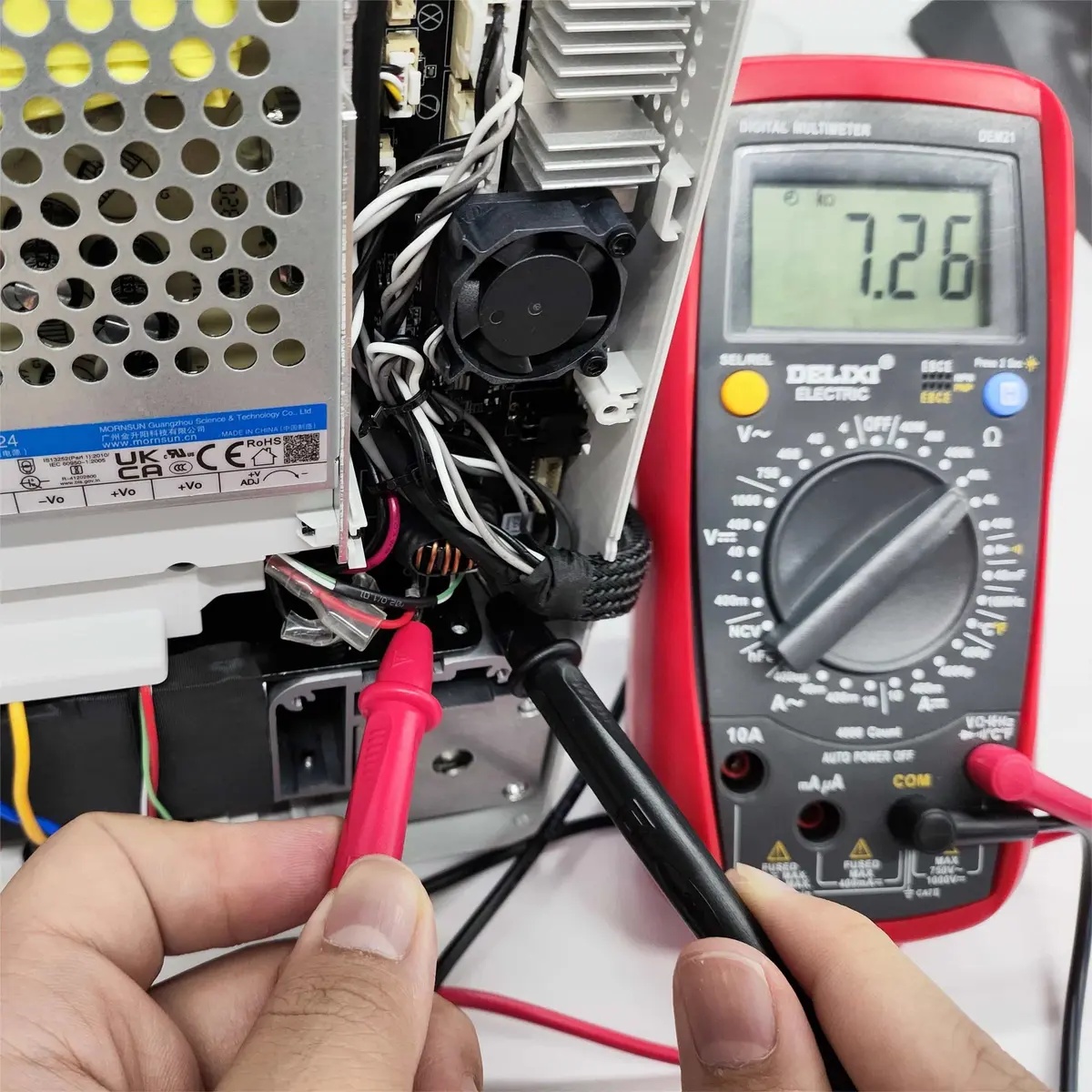

Hvis modstanden målt her er omkring 9 kΩ (den kan variere med rumtemperaturen, en lille afvigelse er acceptabel, og den målte værdi på billedet er 7,26 kΩ), betyder det, at varmepladens NTC-føler og temperaturfølerkabler fungerer korrekt.

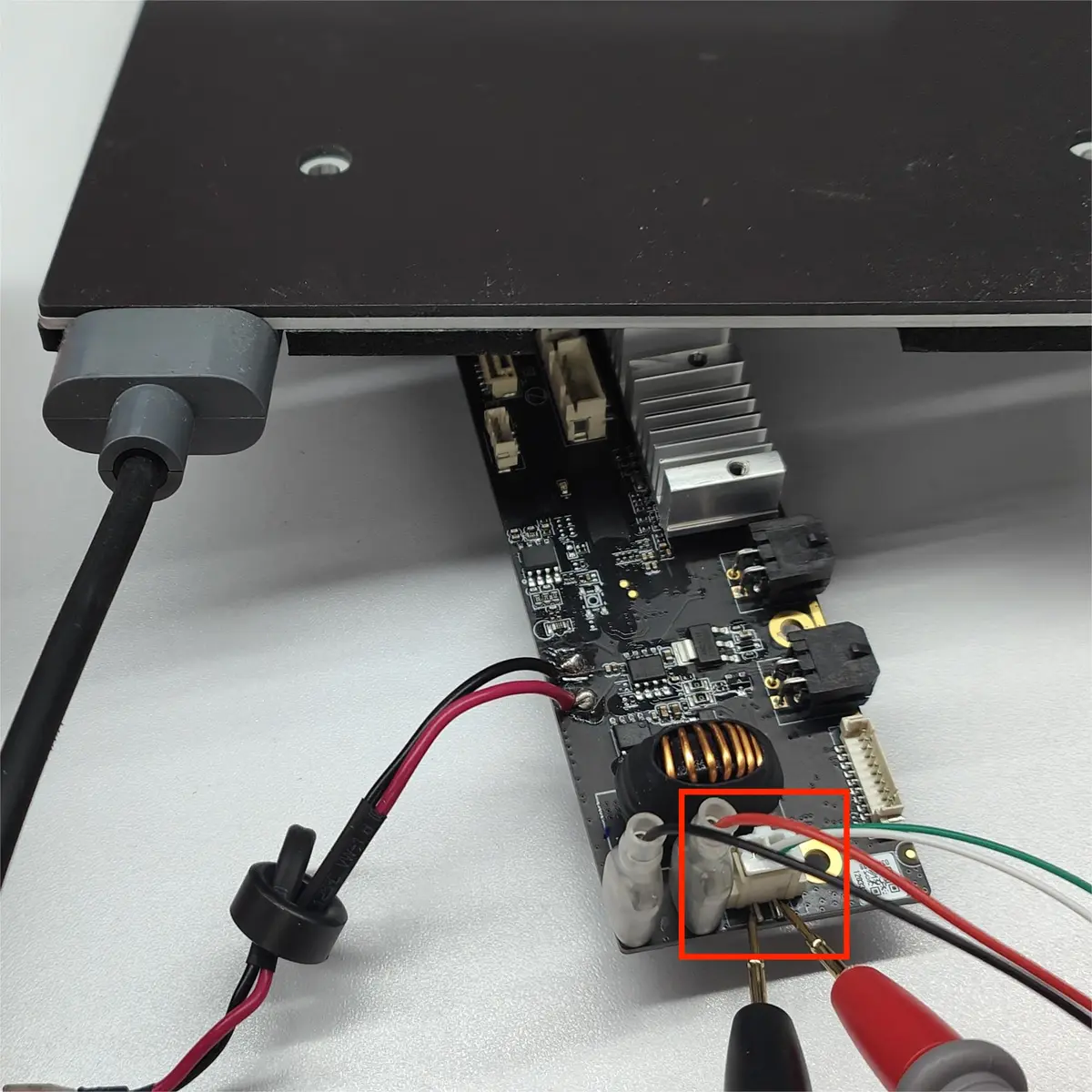

Vigtig bemærkning 1: Temperaturfølertilslutningens placering på bundkortet er vist på diagrammet.

(Dette diagram er kun til reference for at angive målepunkterne for varmepladens modstand. Det er ikke nødvendigt at fjerne bundkortet fra printeren under målingen)

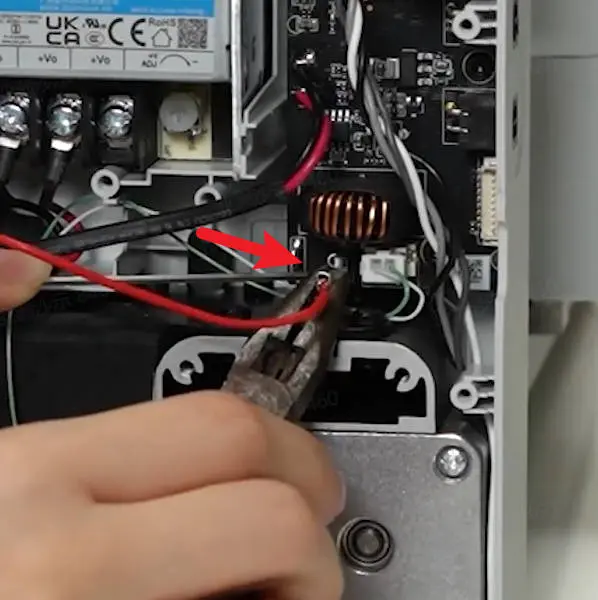

Vigtig bemærkning 2: På grund af den begrænsede plads til måling, når bundkortet er monteret, kan du for nemheds skyld midlertidigt afbryde de to strømkabler til varmepladen med en pincet. Følg trinene vist på diagrammet til denne handling.

Trin 4: Afgør, om varmepladen er defekt

Hvis begge ovennævnte modstandsværdier er normale, betyder det, at hele varmepladeenheden (aluminiumsplade og varmekabler) fungerer korrekt.

Ved unormal opvarmning eller temperaturproblemer med varmepladen anbefales det først at udskifte bundkortet.

Hvis begge modstandsværdier derimod er unormale, er det nødvendigt at måle modstanden i selve pladen enkeltvis for yderligere at lokalisere problemet og bekræfte den specifikke fejl.

Trin 5: Mål modstanden ved strømtilslutningen på pladen

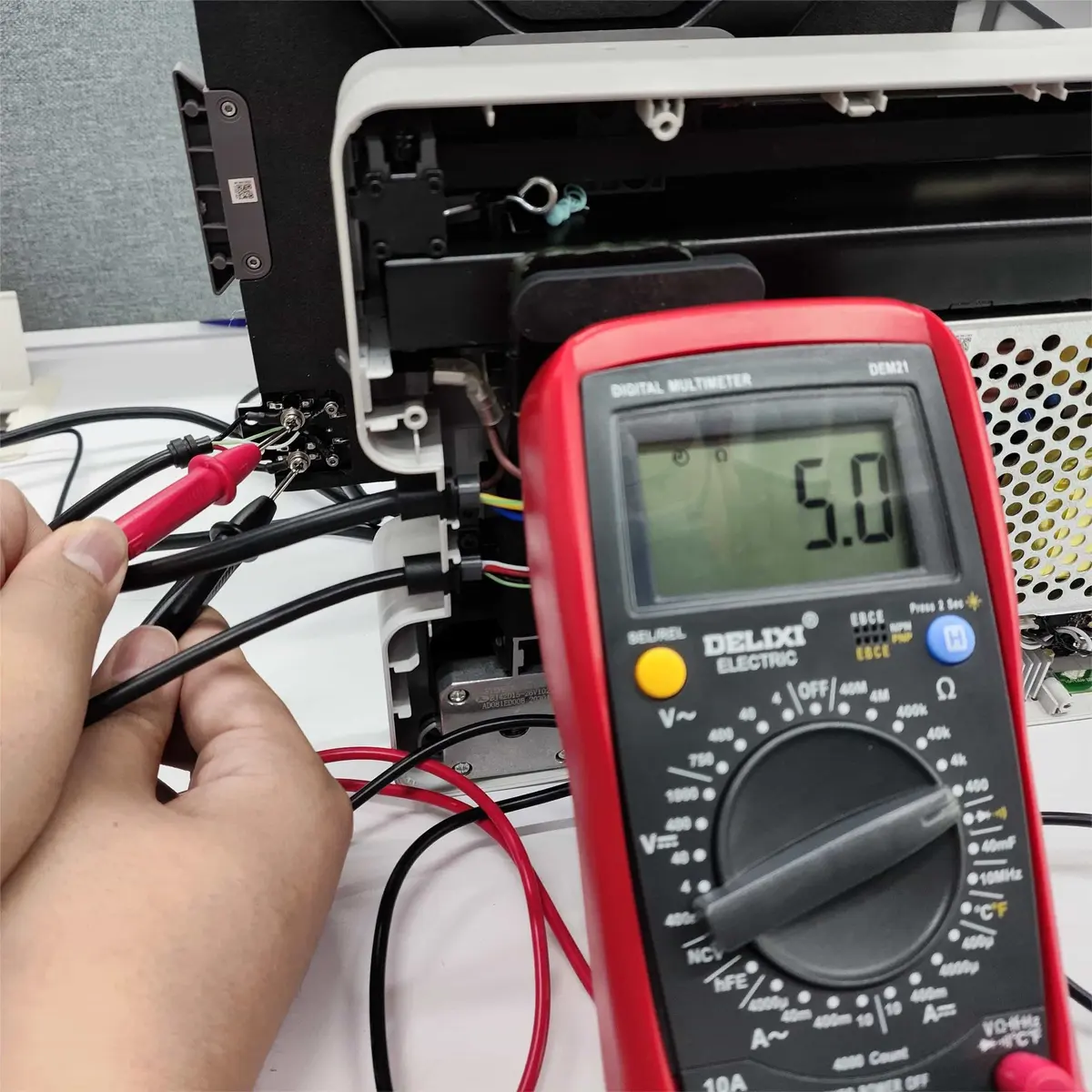

Hvis modstanden målt her er omkring 4 Ω (den kan variere med rumtemperaturen, en lille afvigelse er acceptabel, og den målte værdi på billedet er 5 Ω), betyder det, at pladens strømdel fungerer korrekt uden afvigelser.

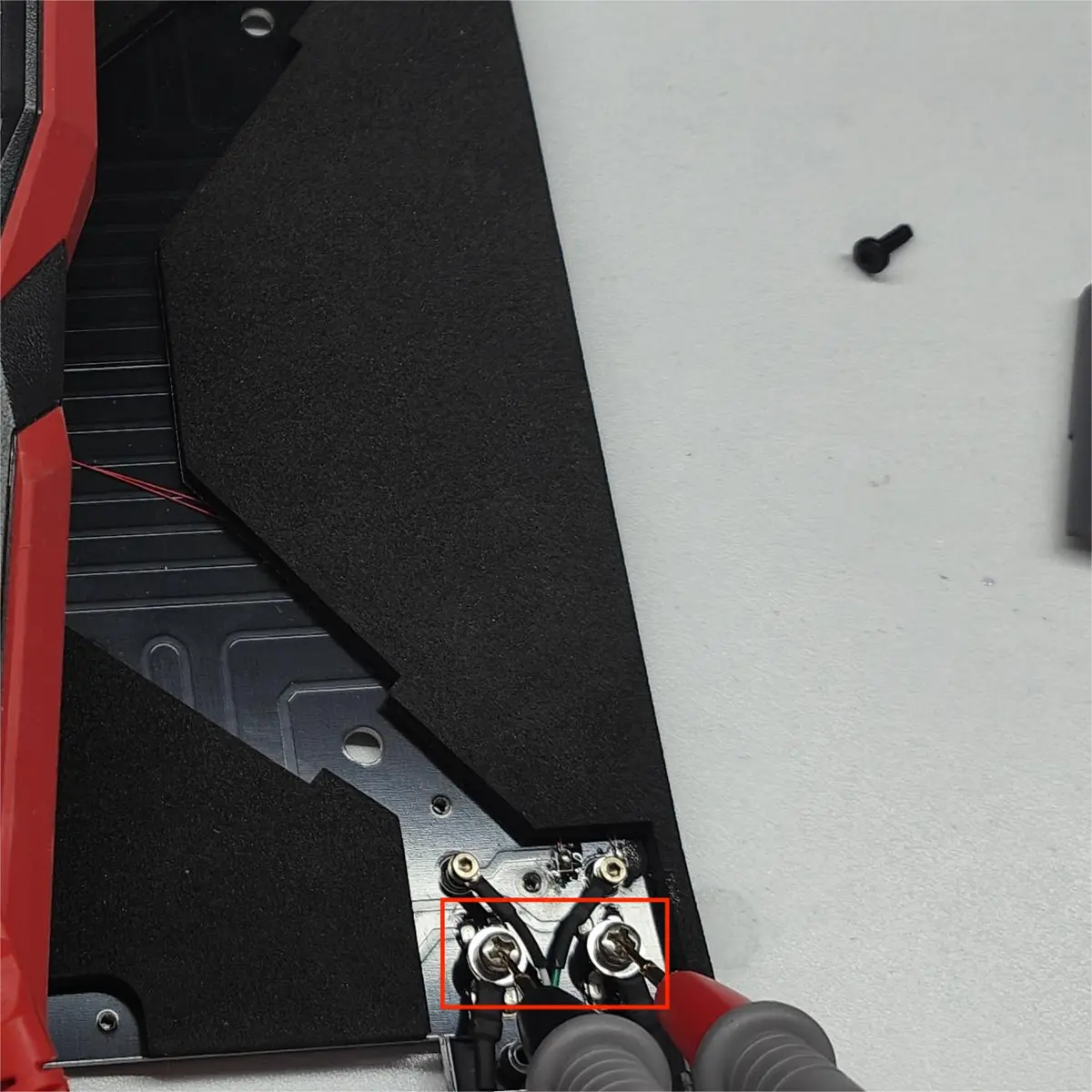

Vigtig bemærkning 1: For nemheds skyld kan du manuelt flytte varmepladen om bag på printeren og måle strømtilslutningen på pladen som vist på diagrammet.

(Dette diagram er kun til reference for at angive målepunkterne for varmepladens modstand. Det er ikke nødvendigt at fjerne varmepladen fra printeren under målingen)

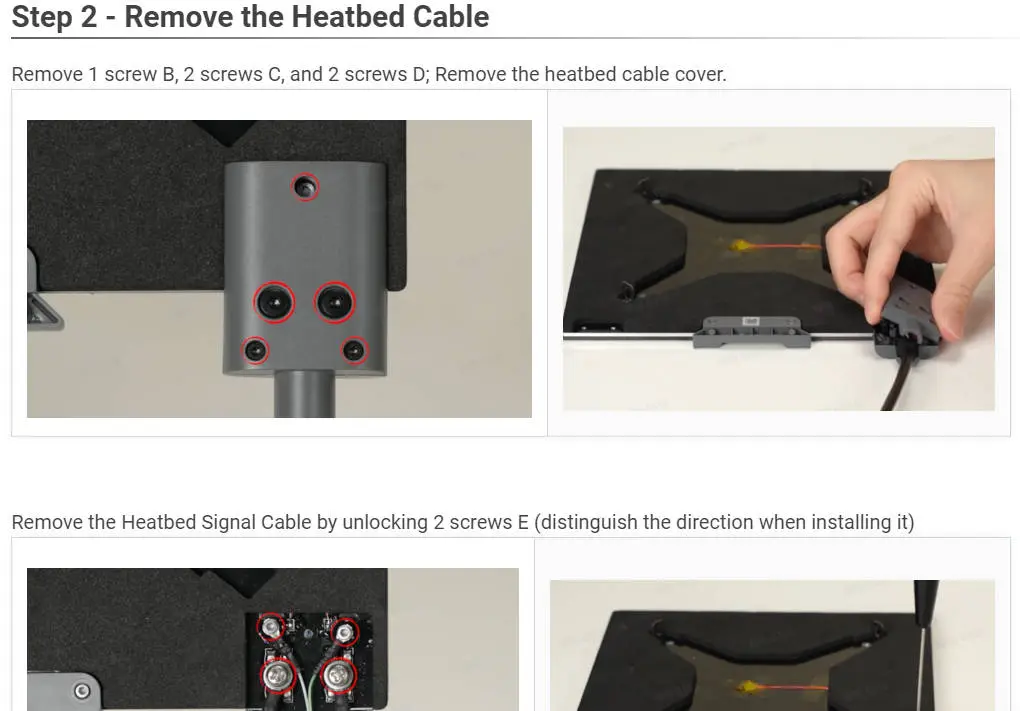

Vigtig bemærkning 2: Dette trin kræver, at dækslet over varmepladens kabel fjernes på forhånd. For vejledning i at fjerne dækslet over varmepladens kabel henvises til “Trin 2 - Fjern varmepladens kabel” i “Adskil varmepladen” i A1 mini vejledning til montering af varmepladens kabel.

Trin 6: Mål modstanden ved temperaturfølertilslutningen på pladen

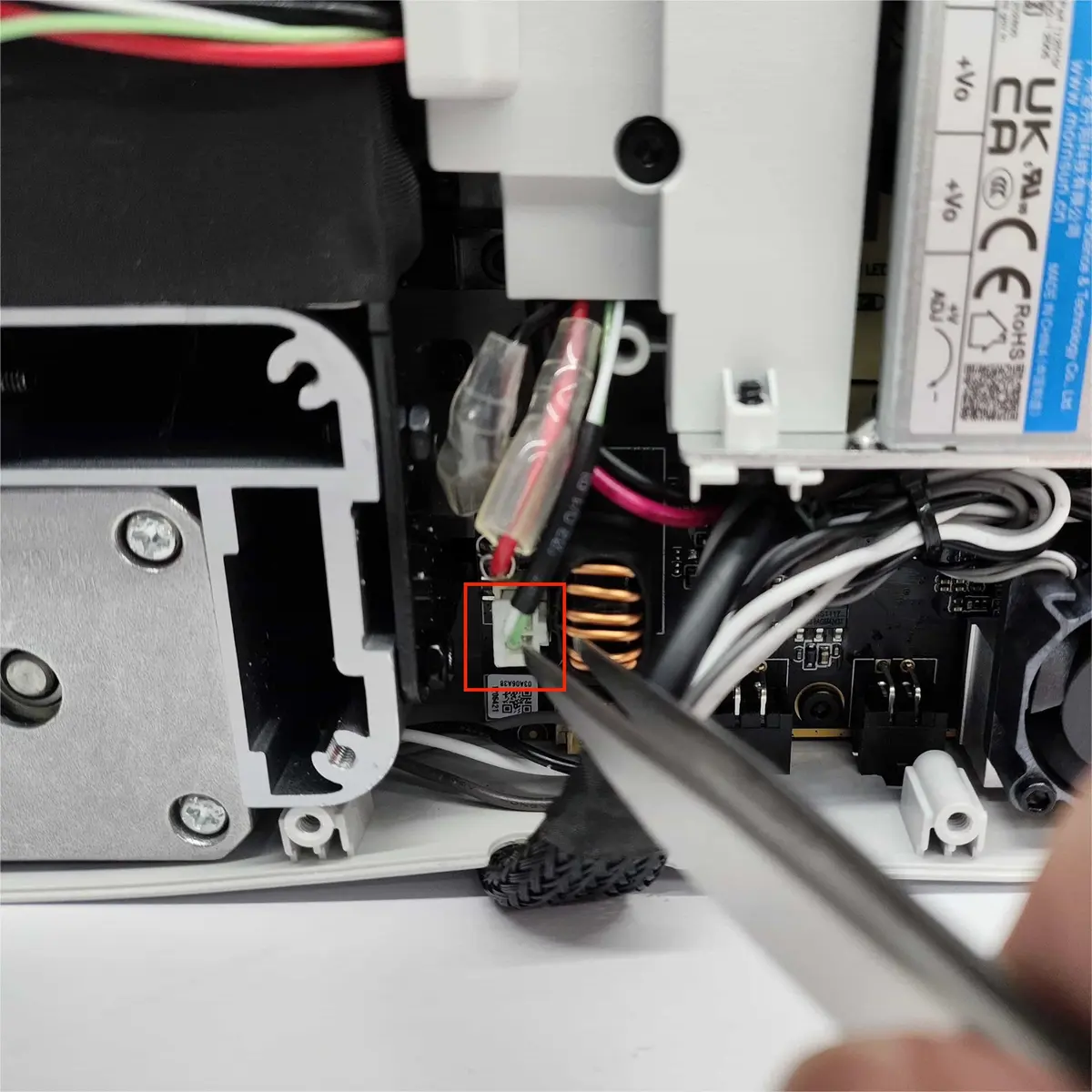

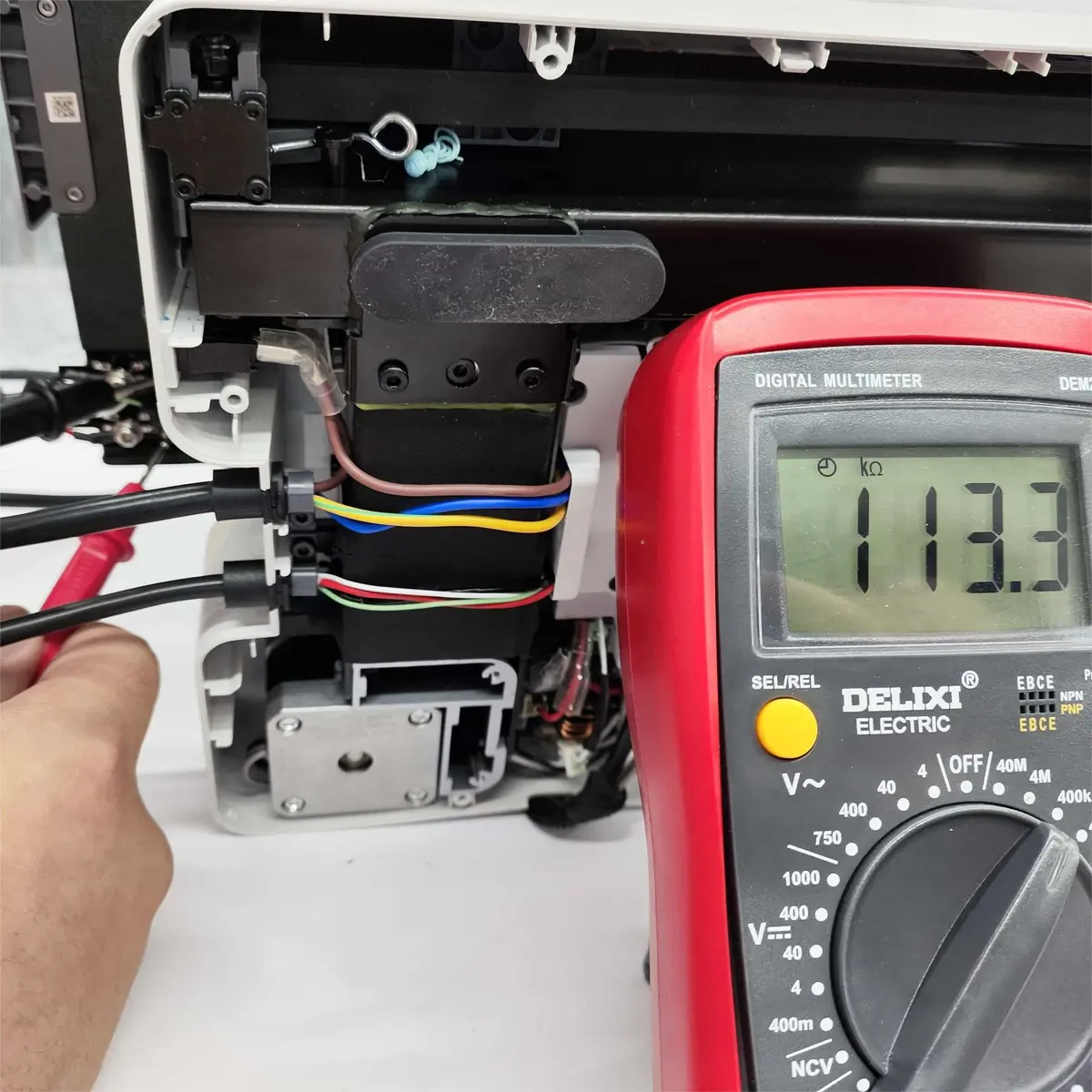

Det er nødvendigt at bruge en pincet til at afbryde temperaturfølerkablet fra bundkortet før målingen. Hvis modstanden målt her er omkring 100 kΩ (den kan variere med rumtemperaturen, en lille afvigelse er acceptabel, og den målte værdi på billedet er 113,3 kΩ), betyder det, at varmepladens NTC-føler fungerer korrekt uden afvigelser.

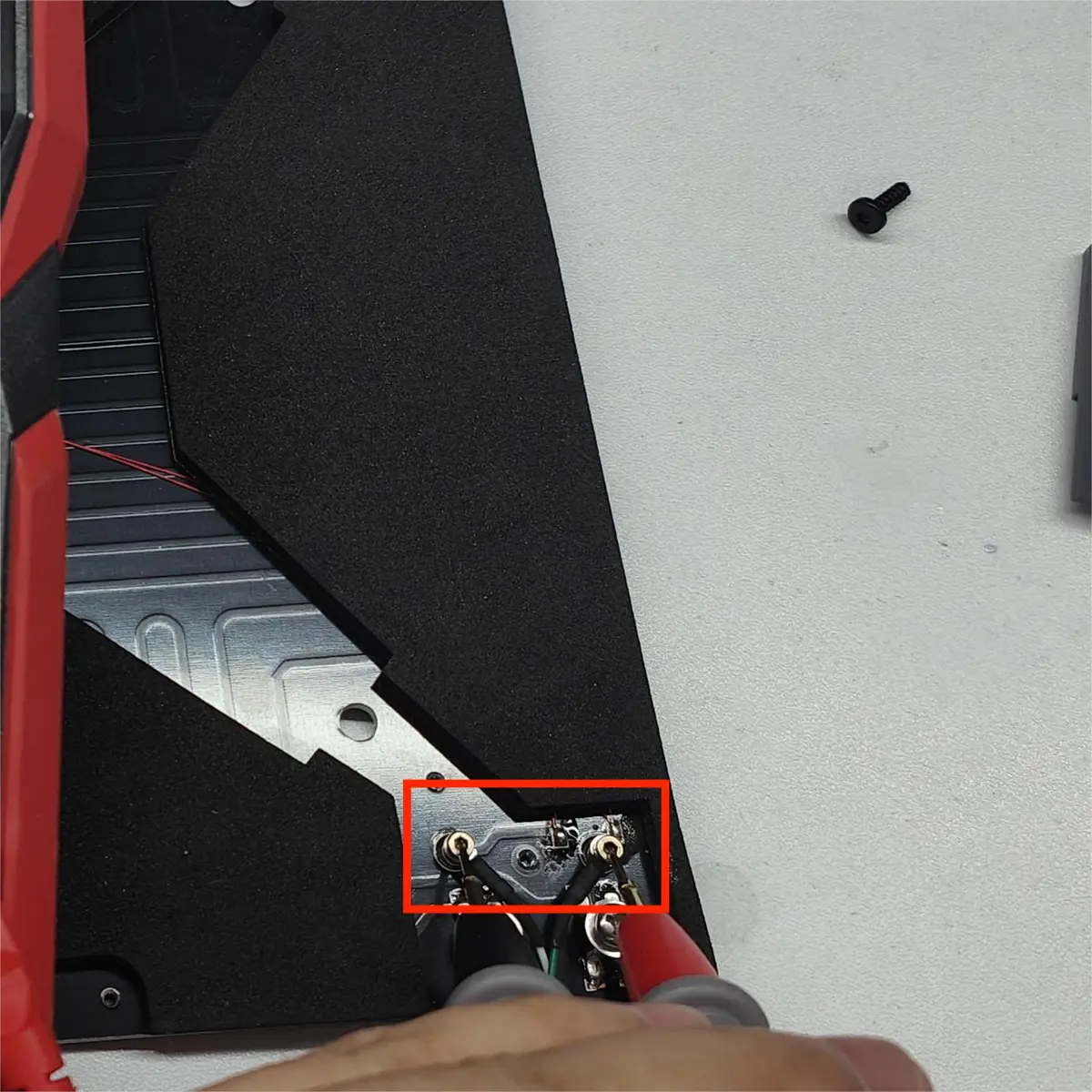

Vigtig bemærkning: Temperaturfølertilslutningens placering på pladen er vist på diagrammet.

(Dette diagram er kun til reference for at angive målepunkterne for varmepladens modstand. Det er ikke nødvendigt at fjerne varmepladen fra printeren under målingen)

Trin 7: Afgør, om pladen er defekt

Hvis begge ovennævnte modstandsværdier er normale, betyder det, at hele pladen fungerer korrekt. På det tidspunkt ligger problemet sandsynligvis i varmepladens kabler.

For at afklare det yderligere kan du fjerne varmepladens kabler og måle, om der er brud eller afbrydelse i kablerne.
