A1 mini reparationsguide til knirkende varmeplade

Videoguide

Gældende printermodeller

A1 mini

Hvornår skal den bruges?

Når varmepladen flyttes, opstår der unormale lyde.

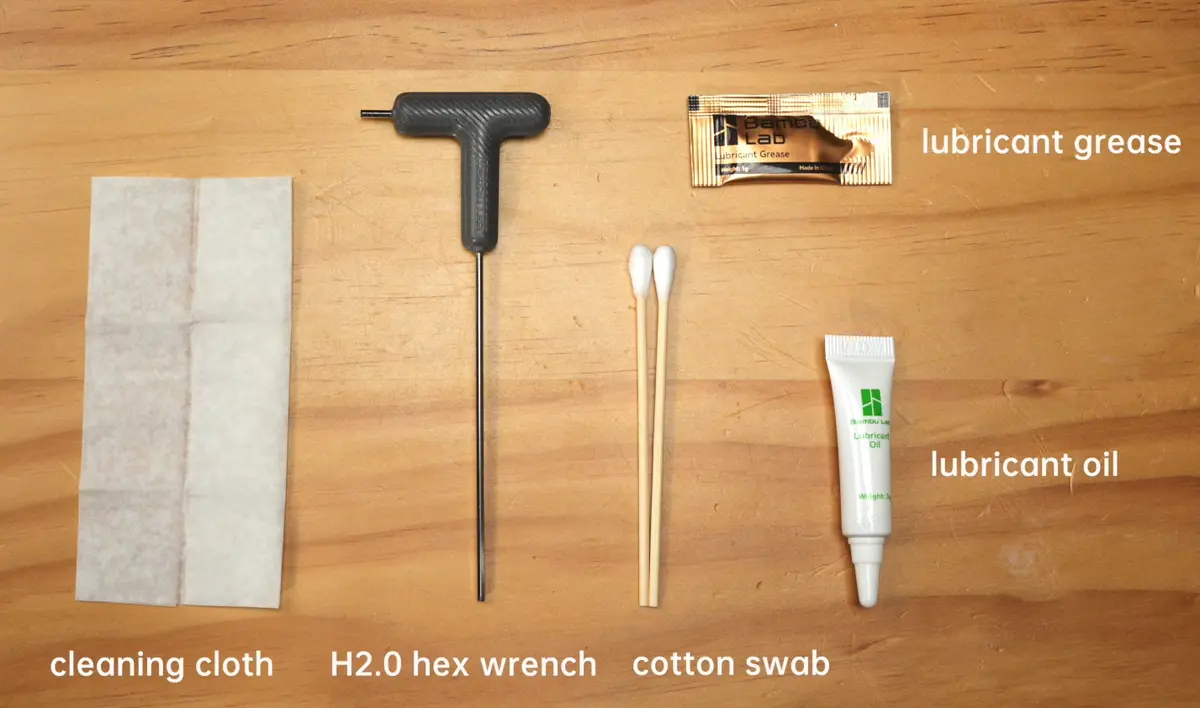

Nødvendigt værktøj og materialer

• rengøringsklud
• H2.0 unbrakonøgle
• vatpind
• smørefedt
• smøreolie

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det forårsage en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du få brug for at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan resultere i skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til denne guide, anbefaler vi, at du indsender en teknisk ticket om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Driftsvejledning

Fjern Y-aksens bagdæksel

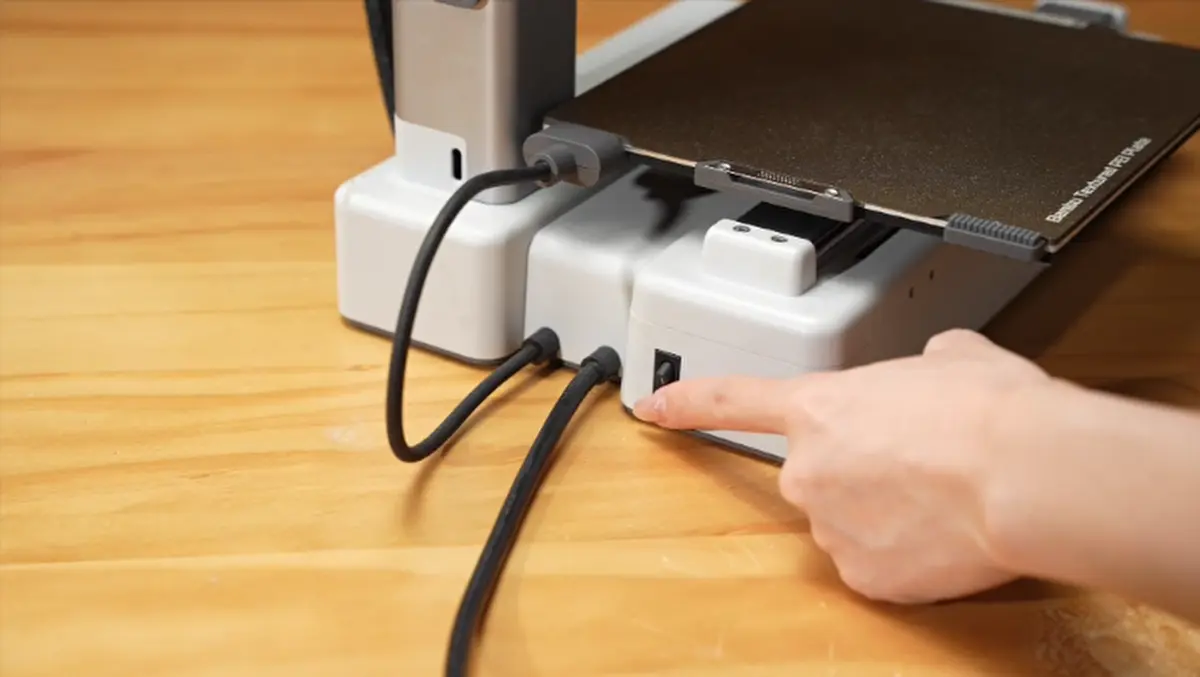

Trin 1. Sluk for strømmen.

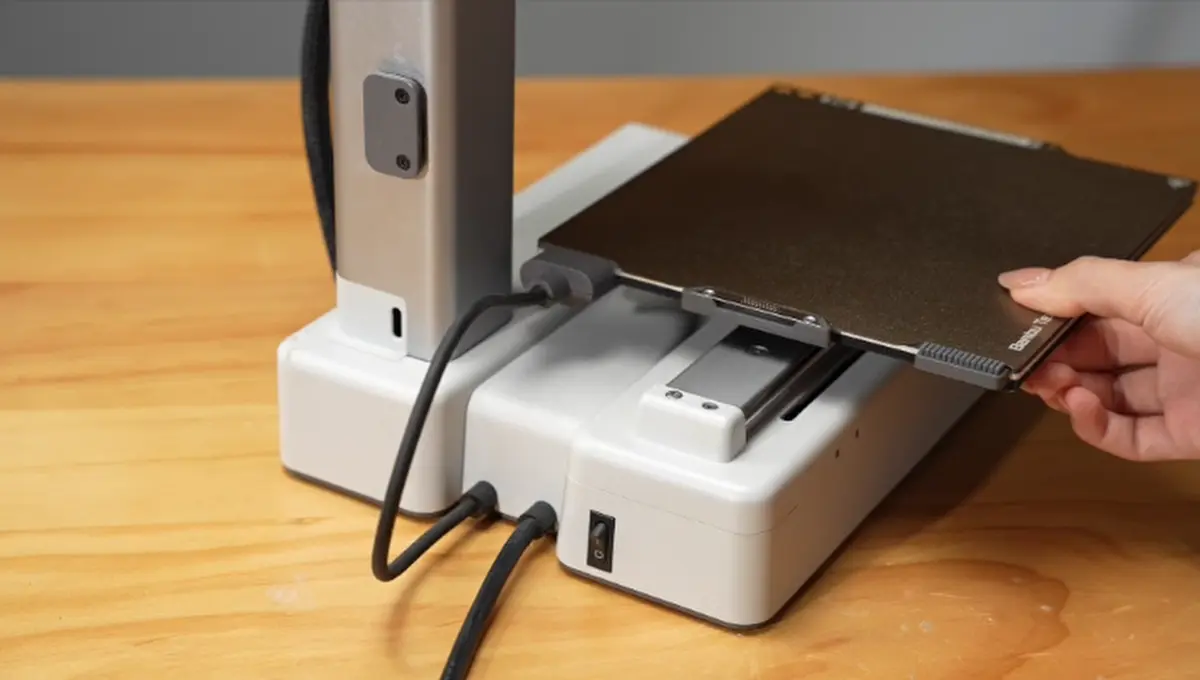

Trin 2. Flyt varmepladen fremad.

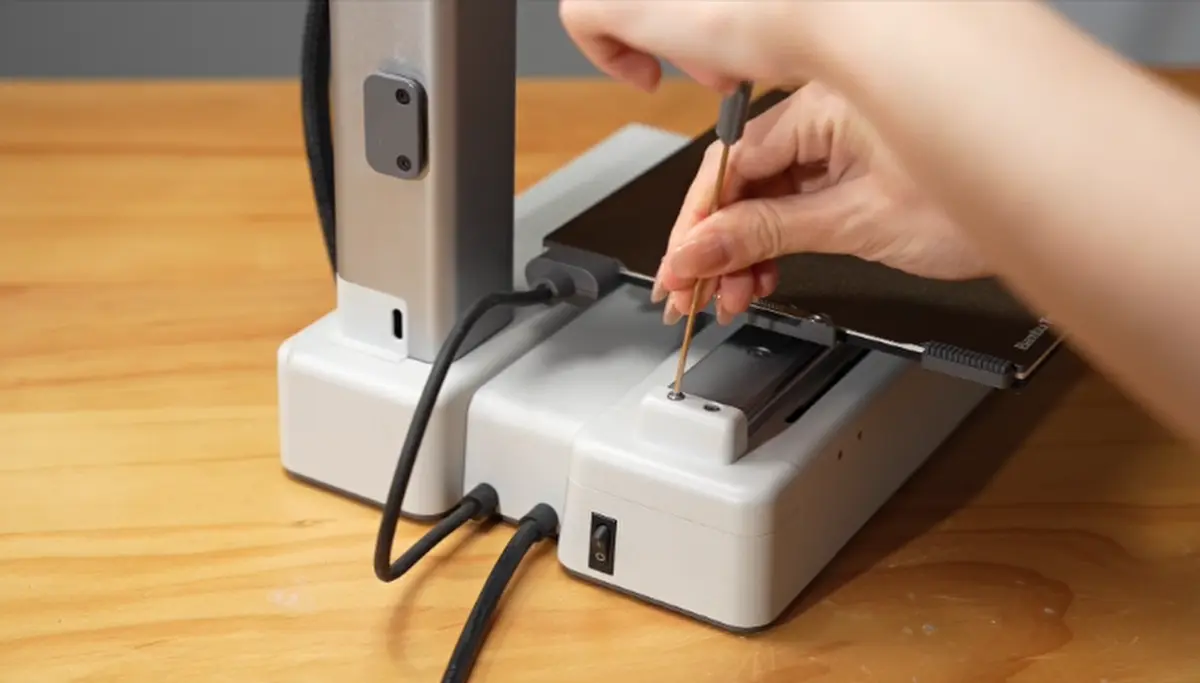

Trin 3. Fjern skruerne i Y-aksens bagdæksel.

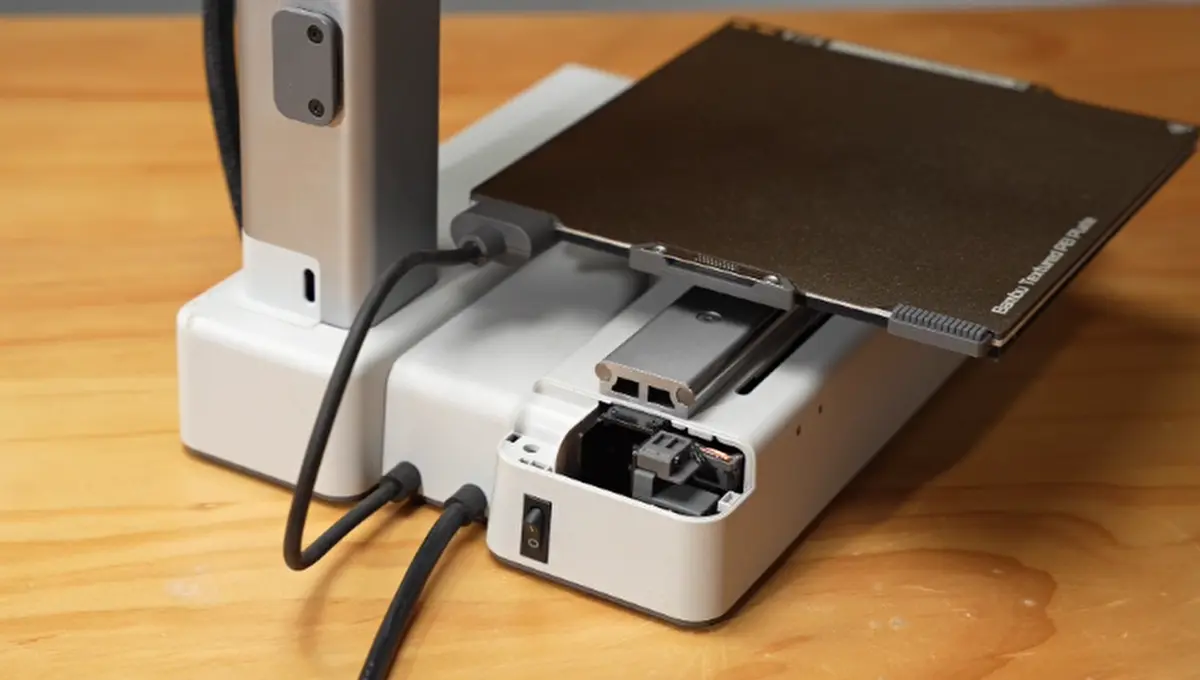

Trin 4. Fjern Y-aksens bagdæksel.

Smør hvirvelstrømsspolen og Y-aksens rem

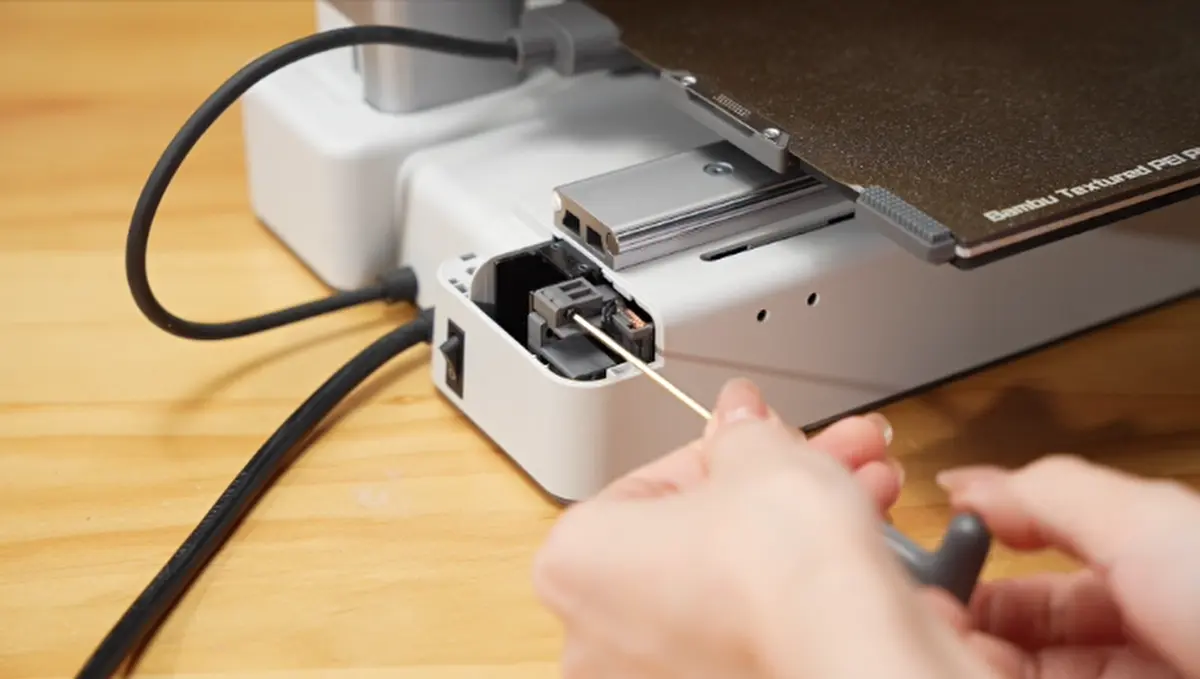

Trin 1. Fjern skruen i hvirvelstrømsspolen.

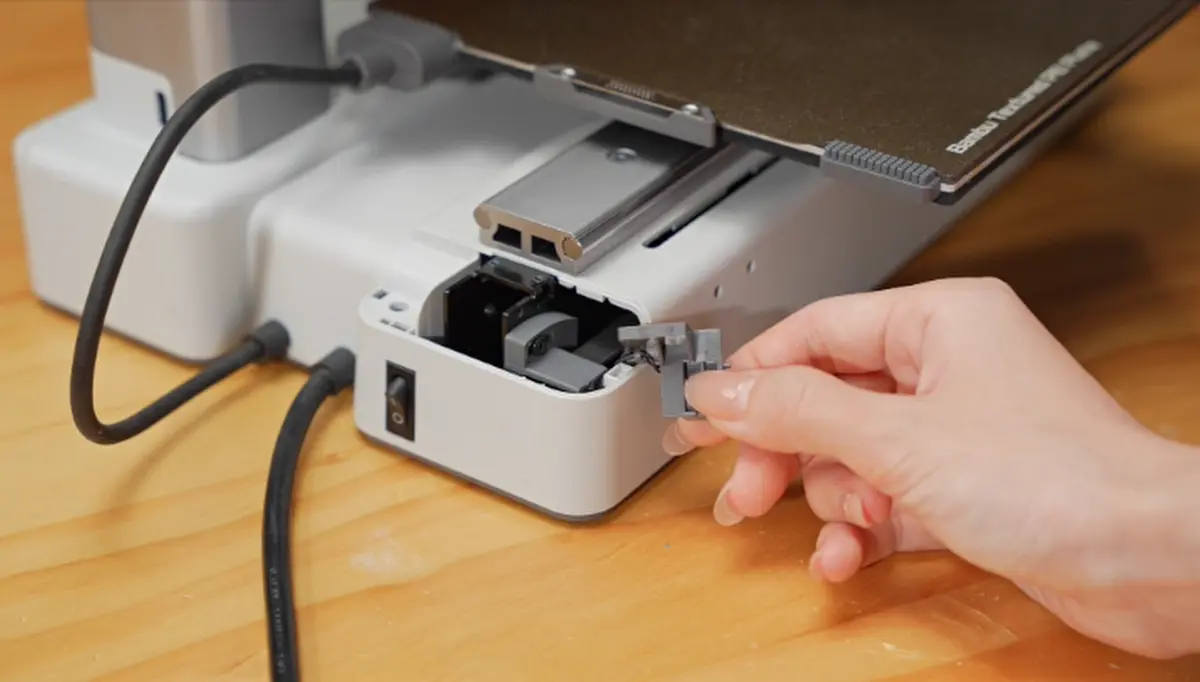

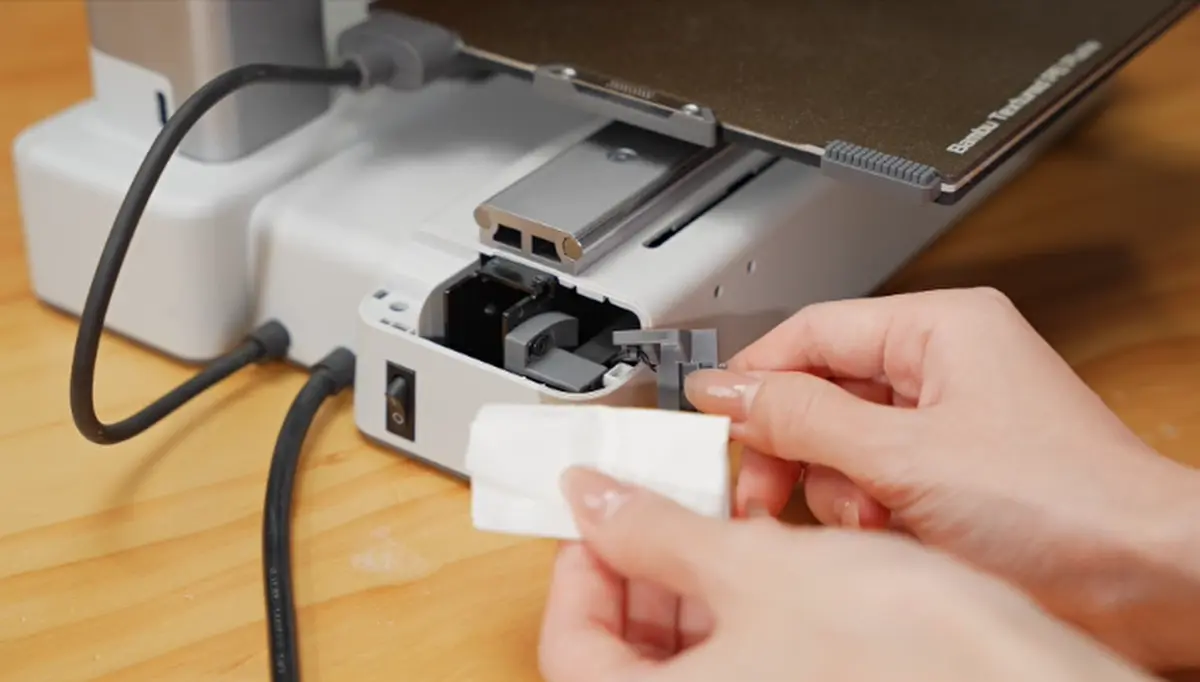

Trin 2. Vend hvirvelstrømsspolens base opad og tør den af med en rengøringsklud.

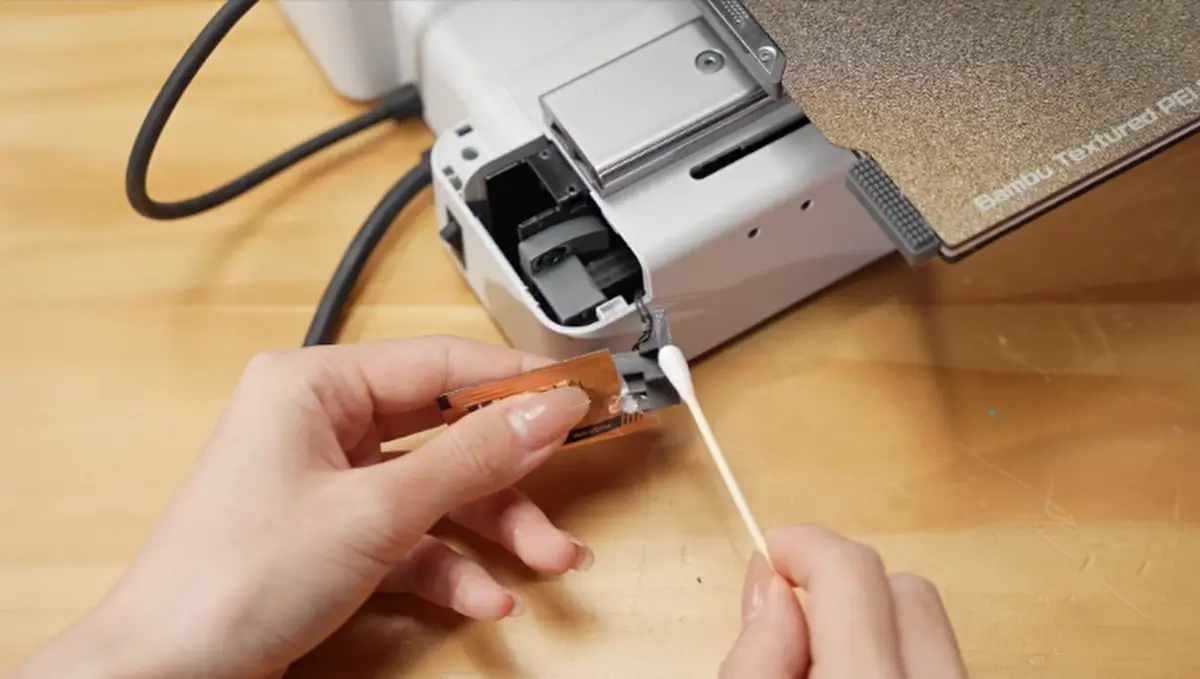

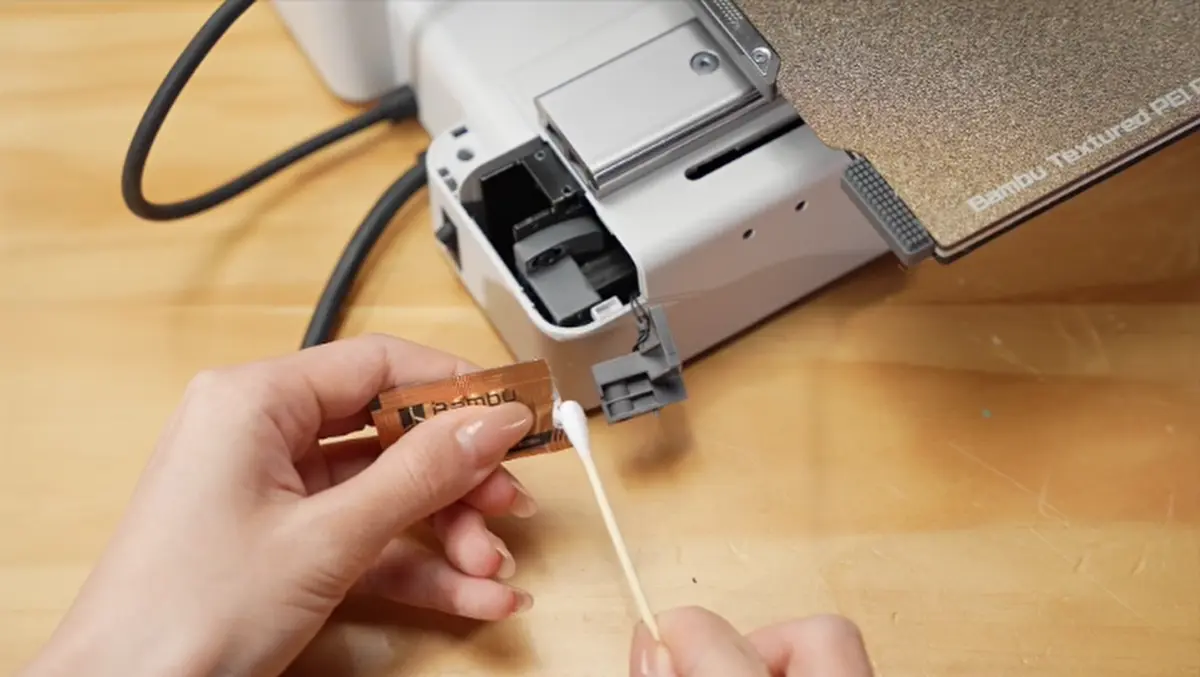

Trin 3. Påfør smørefedt med en vatpind og fordel det jævnt på hvirvelstrømsspolen.

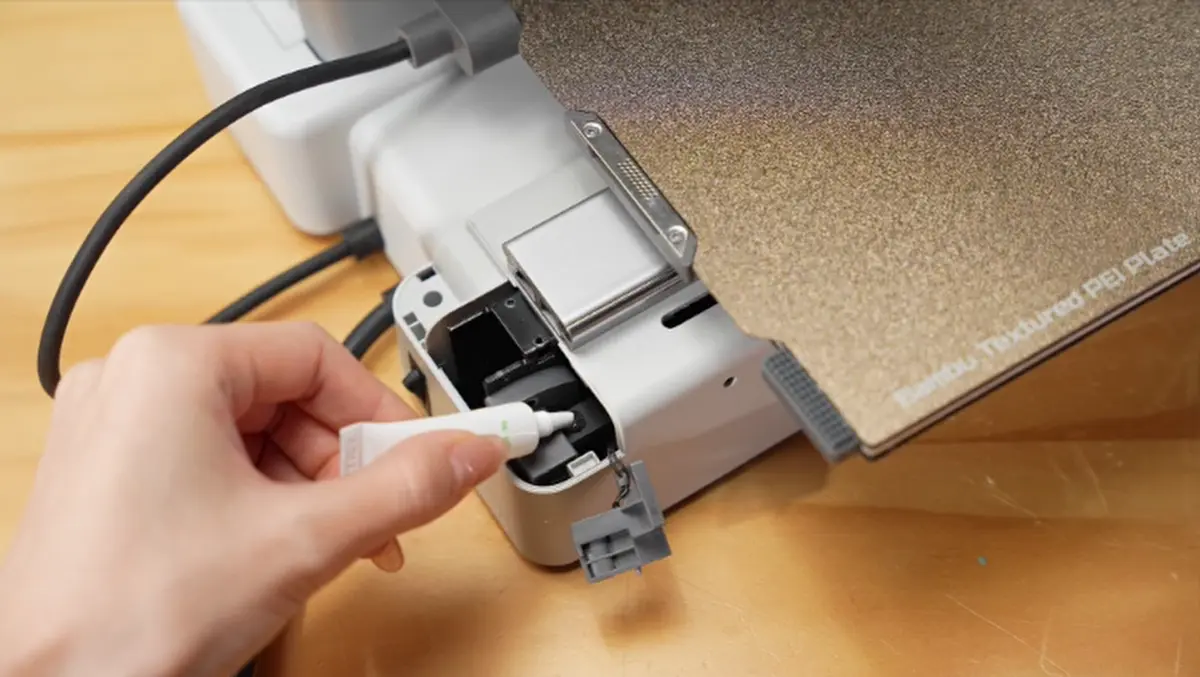

Trin 4. Påfør smøreolie på overfladen af Y-aksens rem.

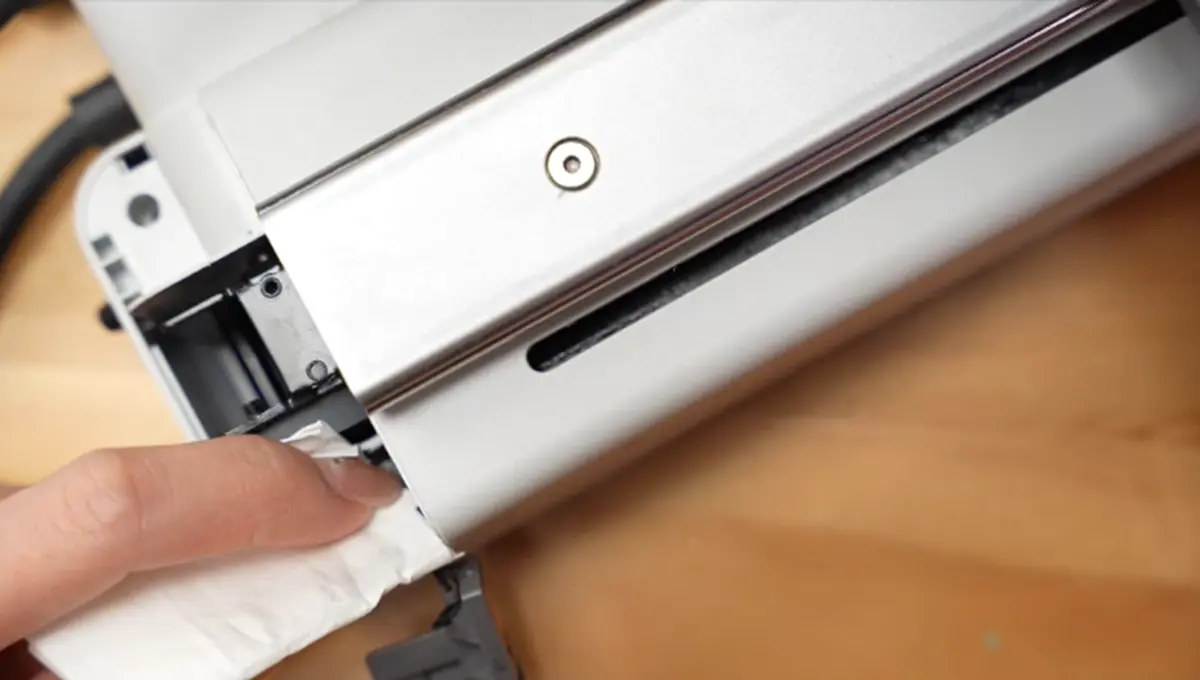

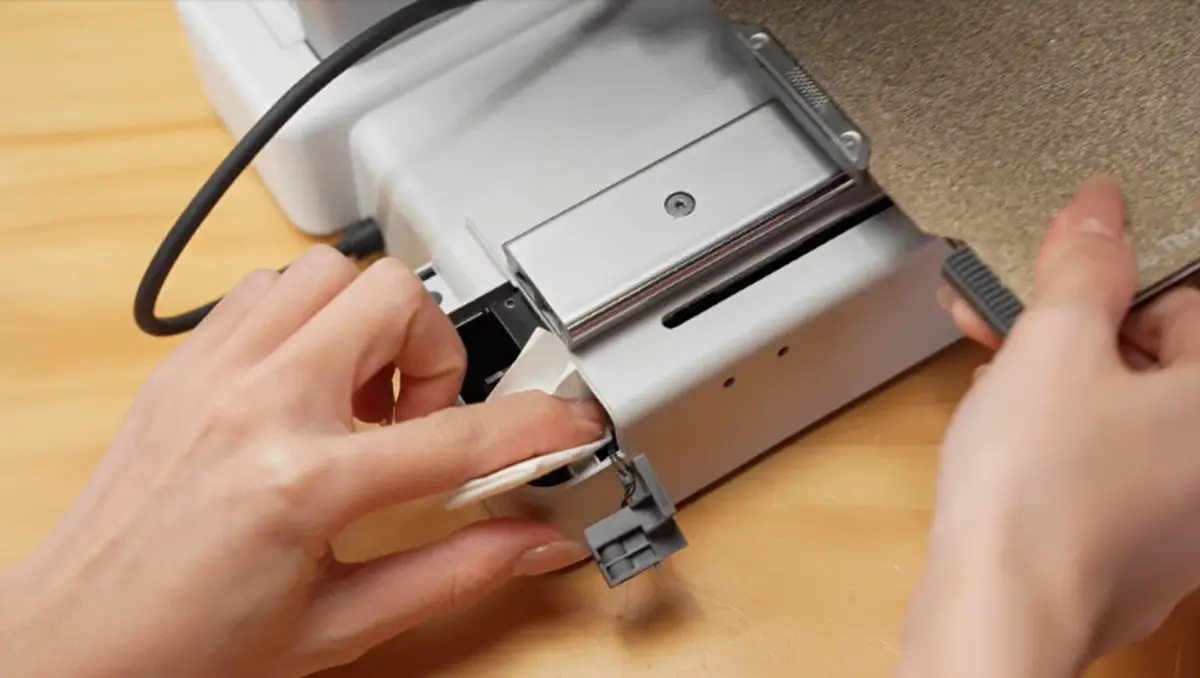

Trin 5. Tryk Y-aksens rem fast med en rengøringsklud, og skub varmepladen for at fordele smøreolien jævnt.

Monter hvirvelstrømsspolen og Y-aksens bagdæksel

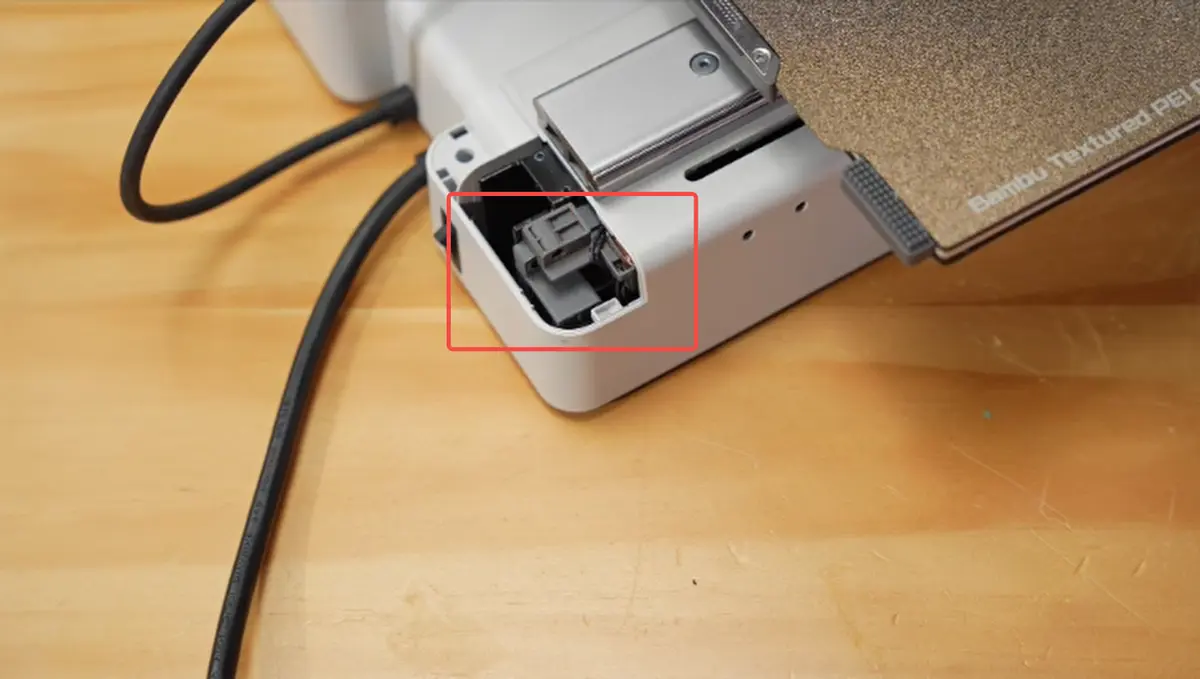

Trin 1. Monter hvirvelstrømsspolen igen, og løft den for at undgå at ridse remmen.

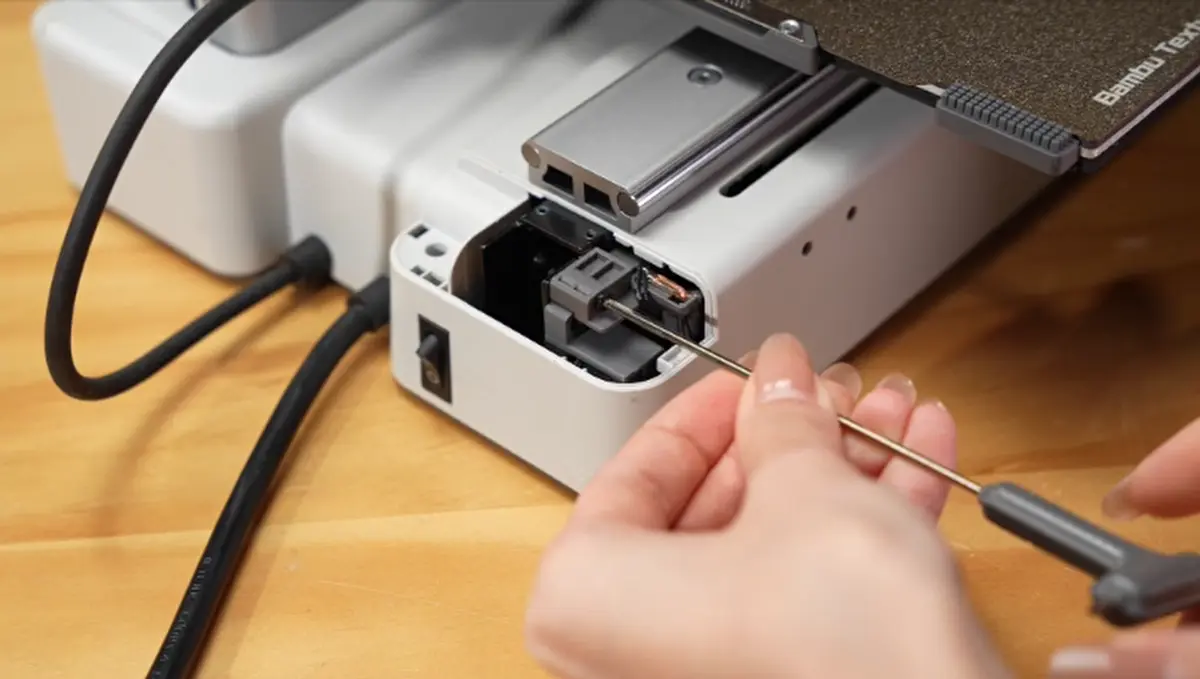

Trin 2. Monter skruen i hvirvelstrømsspolen.

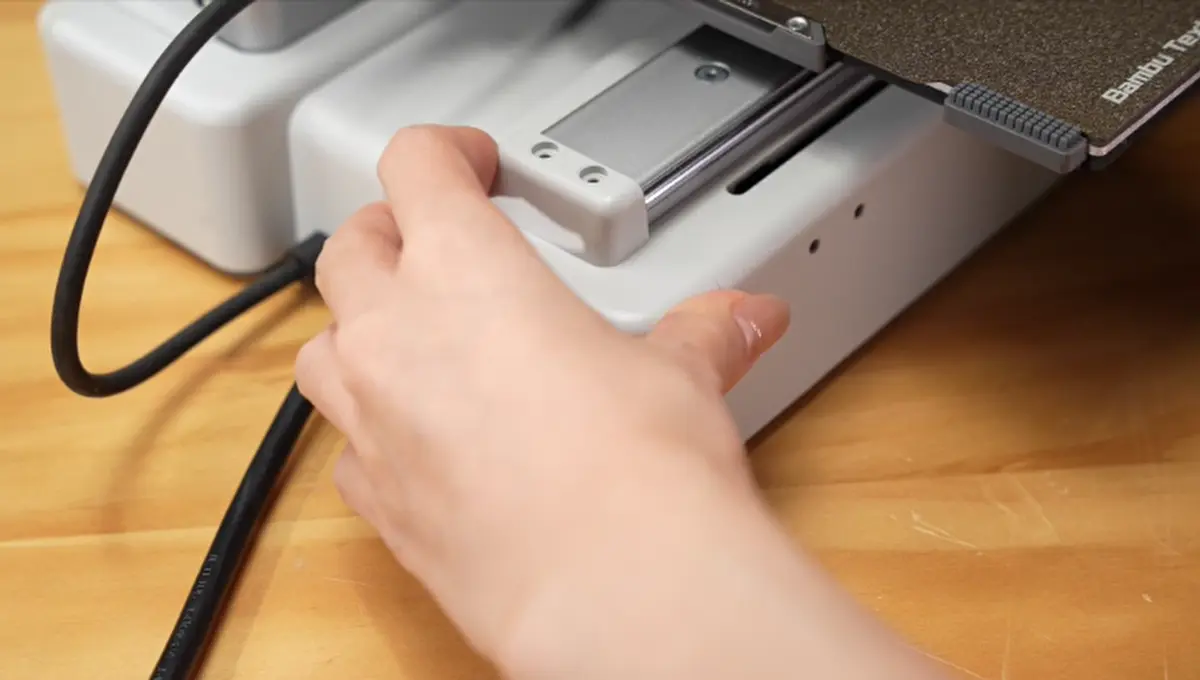

Trin 3. Monter Y-aksens bagdæksel.

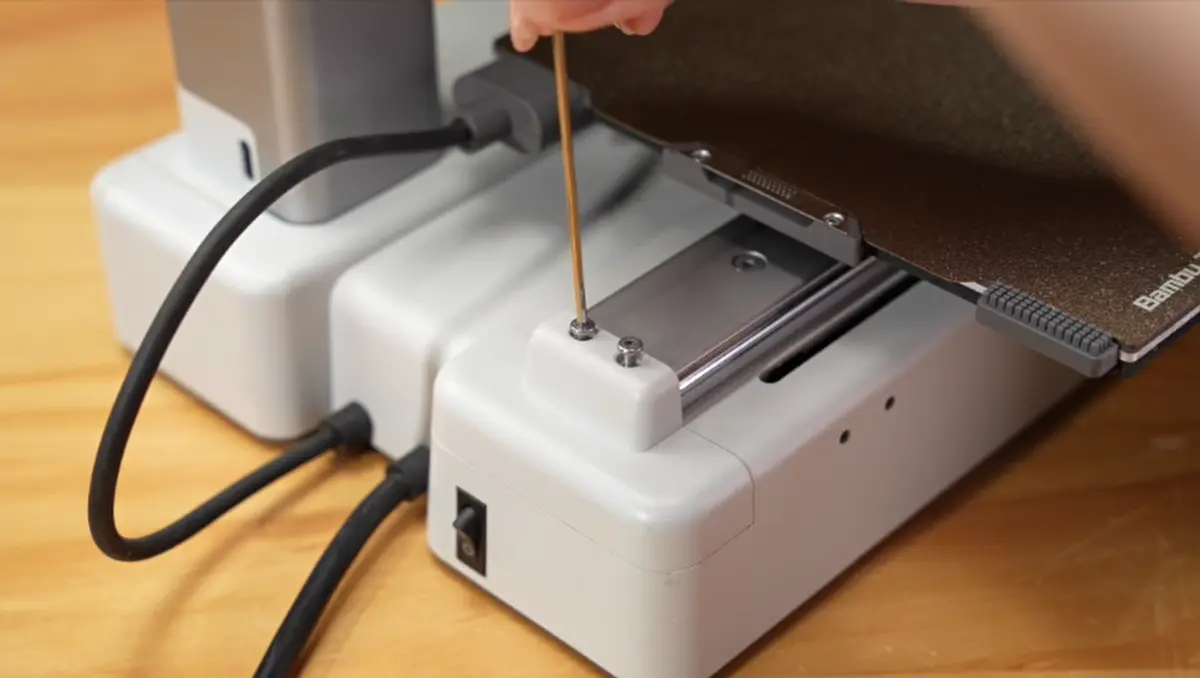

Trin 4. Monter skruerne i Y-aksens bagdæksel.

Test efter reparation

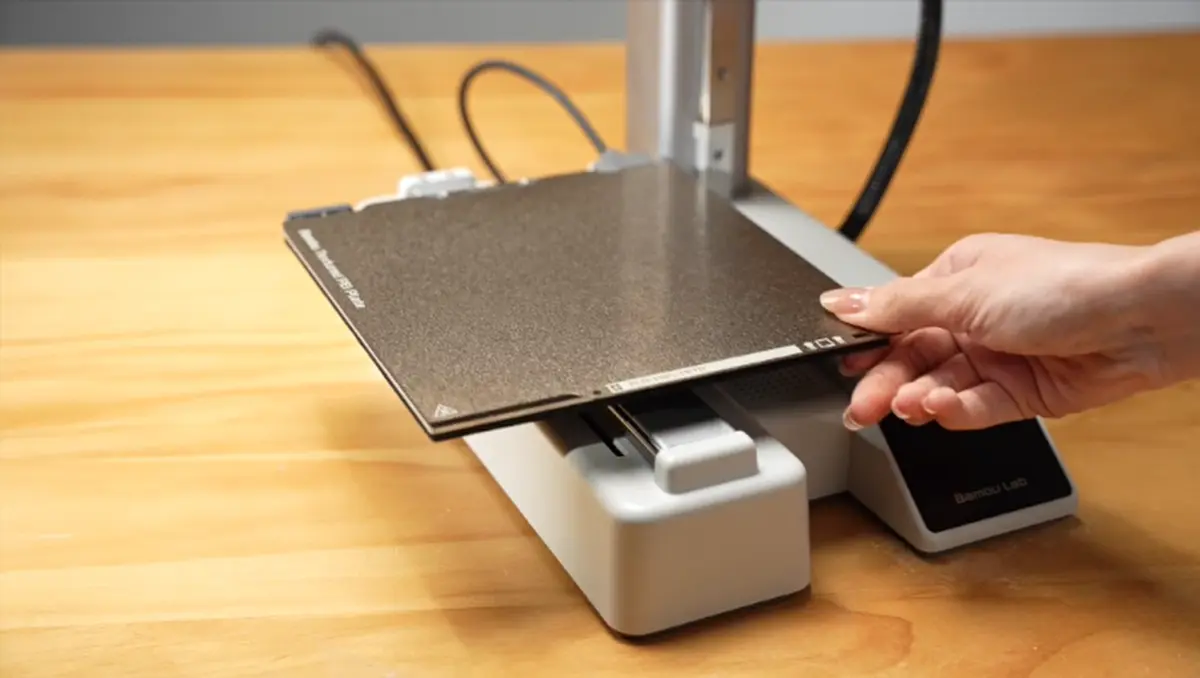

Flyt varmepladen frem og tilbage for at teste, om der er unormale lyde.
