Fejlfinding af kredslbsfejl p printeren - A1 mini

Hvornr skal du bruge denne guide

Efter du har tilsluttet strmkablet og tndt printeren, lyser printerens display ikke op.

Samtidig fungerer et eller flere indikatorlys p kredslbskortet ikke korrekt.

Vi kan observere flgende:

• Skrmen er slukket, men HMS-indikatoren lyser og nder langsomt.
• Skrmen er slukket, og HMS-indikatoren er ogs slukket.

Sikkerhedsrd og vrktj

• H1.5 sekskantngle
• H2.0 sekskantngle
• Multimeter (valgfrit)

Vigtig pmindelse!
Denne fejlfindingsguide involverer mange stik, der skal sttes i og trkkes ud. Fr du udfrer vedligeholdelse eller stter stik i og trkker dem ud p printeren og dens elektroniske enheder (herunder kabler til printhovedet), skal du slukke for printerens strm og afbryde strmforsyningen for at undg kortslutning ved arbejde under spnding, som kan forrsage yderligere skade p de elektroniske enheder og sikkerhedsrisici.
Nr du udfrer vedligeholdelse eller fejlfinding p printeren, skal du frst kontrollere temperaturen p hotend og varmepladen for at undg at arbejde ved hje temperaturer. Hvis det er ndvendigt at arbejde ved hje temperaturer, skal du bruge varmebestandige handsker for at sikre et sikkert og effektivt vedligeholdelsesarbejde.

Forholdsregler ved fejlfinding

Fr du gr i gang med fejlfindingen, skal du stte dig ind i indikatorlysenes mnstre p mainboardet (MC), printhovedet (TH) og HMS.

Normal status: TH-boardets indikatorlys lyser konstant grnt

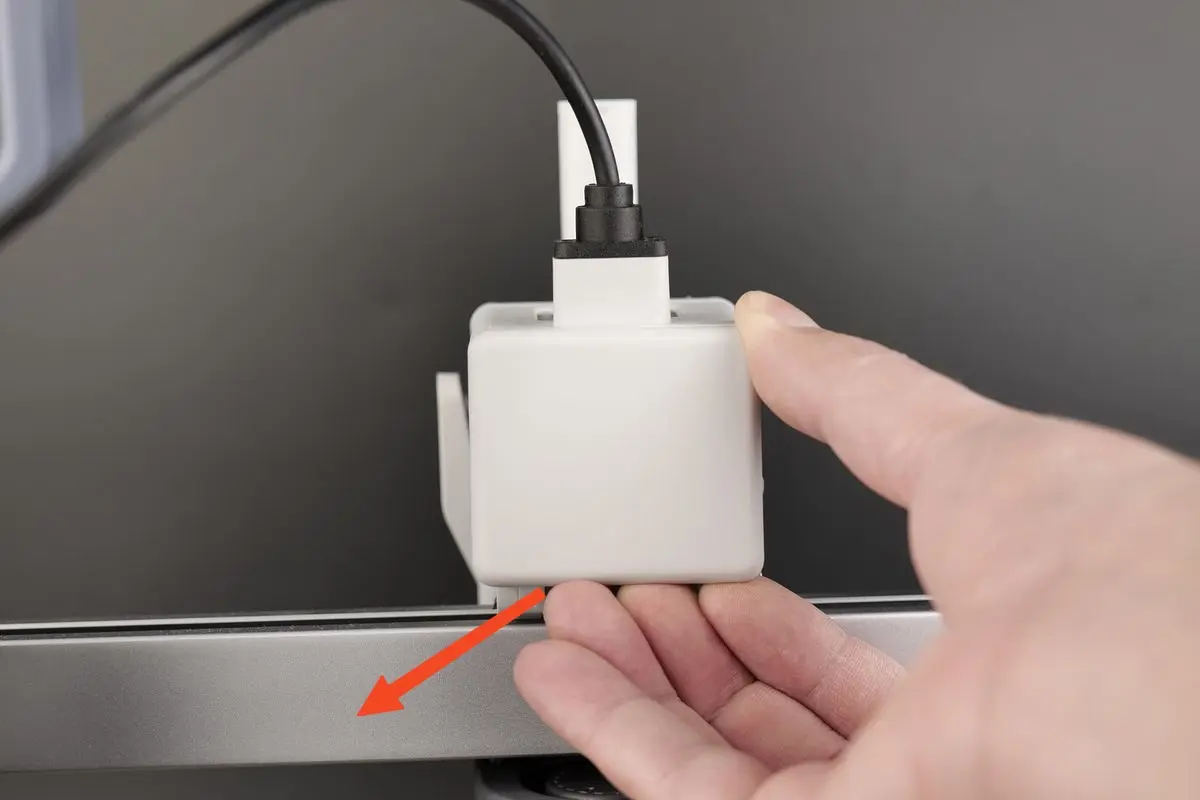

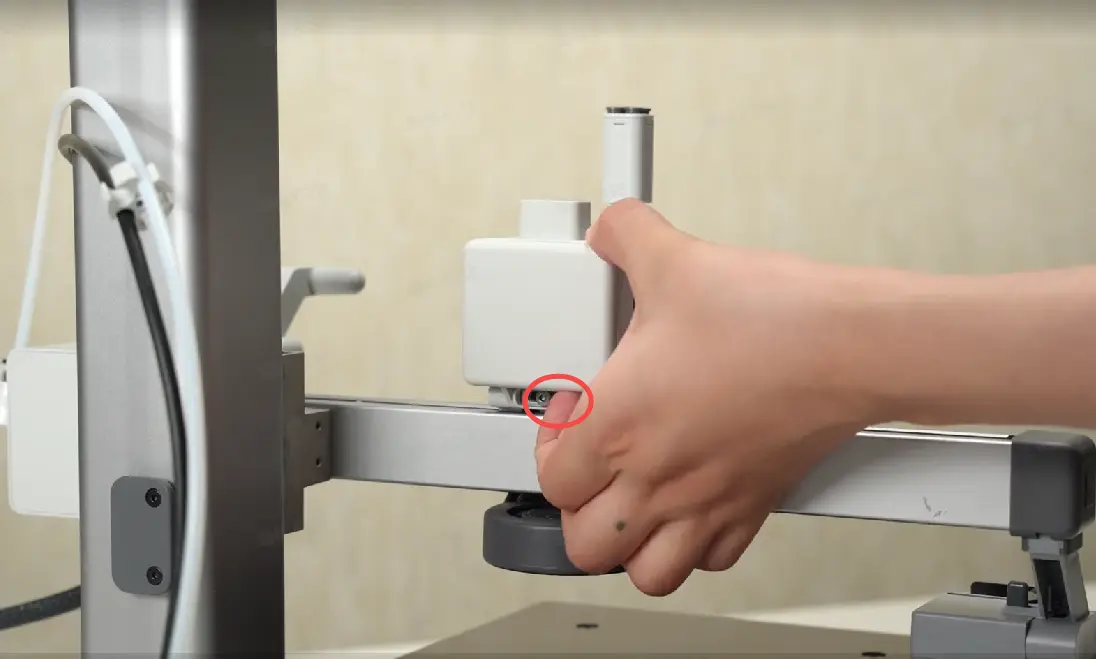

Som vist p billedet skal du holde p bunden af bagdkslet og forsigtigt vippe det op.

https://public-cdn.bblmw.com/wiki/video/A1M-TH.mp4

Normal tilstand: MC-boardet og AP-boardet er integreret p mainboardet

MC-boardet blinker grnt n gang hvert 5. sekund (denne indikator skal observeres fra en bestemt vinkel).

https://public-cdn.bblmw.com/wiki/video/A1M-MC.mp4

AP-boardet har 1 grnt indikatorlys, der blinker n gang i sekundet.

https://public-cdn.bblmw.com/wiki/video/A1M-AP.mp4

Normal tilstand: HMS-indikatoren lyser

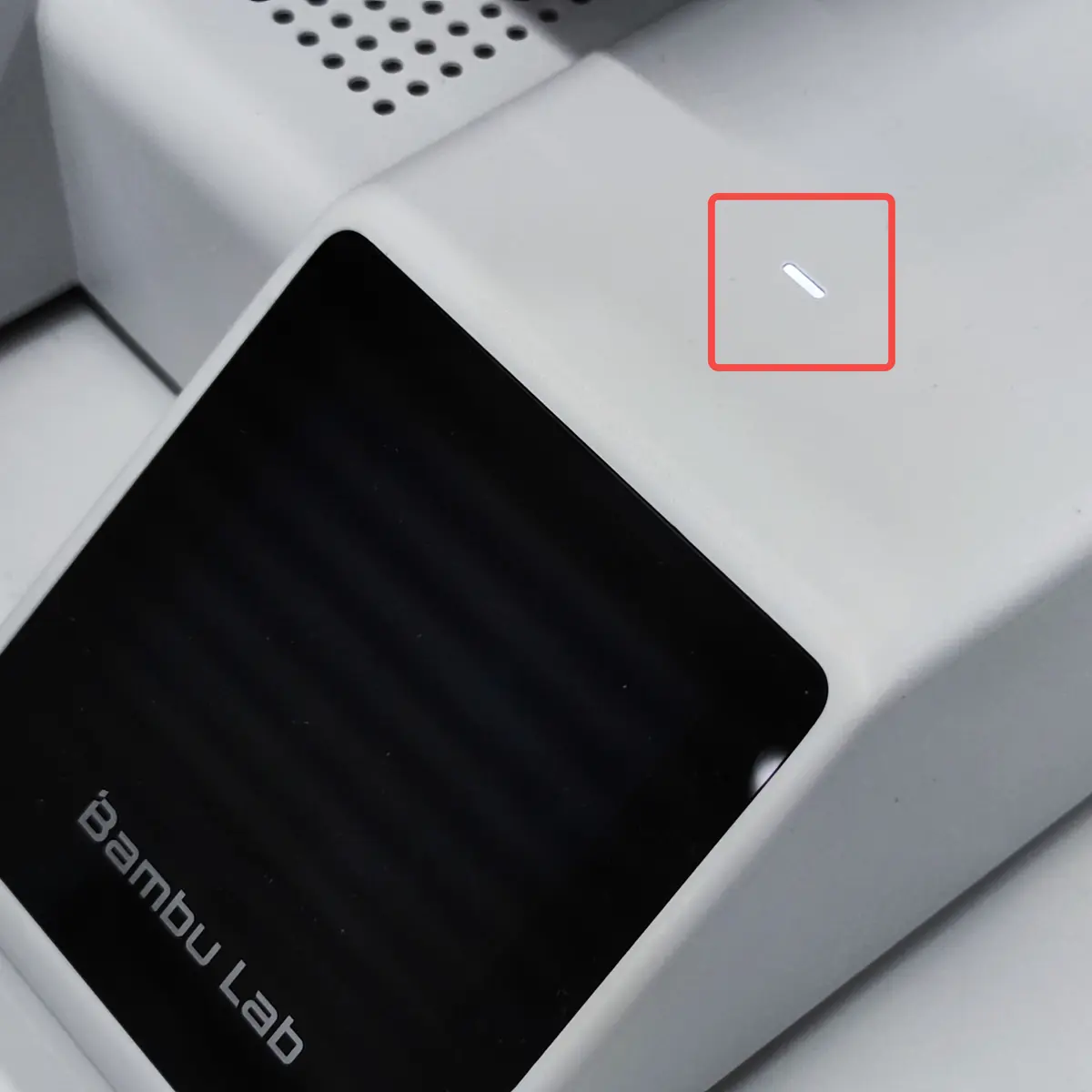

Hvis der er en HMS-fejl, blinker indikatorlyset hurtigt. Hvis der ikke er nogen HMS-fejl, lyser indikatorlyset konstant, nr skrmen er tndt, og nder langsomt, nr skrmen er slukket.

Skrmen er slukket, HMS-indikatoren lyser

Symptomer p problemet

Efter du har startet printeren, viser displayet ikke noget, HMS-indikatoren lyser og nder langsomt, og indikatorlysene p AP- og MC-mainboardet er normale.

Forslag til fejlfinding

Efter du har startet printeren, kan problemet skyldes et MicroSD-kort eller skrmen, hvis HMS-indikatoren lyser. Hvis problemet ikke bliver lst, skal du fortstte med at fejlfinde mainboardets kredslb.

rsager og lsninger

• En fejl p MicroSD-kortet gr, at skrmen ikke viser noget. Udskift MicroSD-kortet.
• Skrmens fladkabel sidder lst. Tilslut fladkablet igen.
• Skrmens fladkabel er beskadiget. Udskift fladkablet.
• Skrmen er defekt. Udskift skrmen.

Fejlfindingstrin

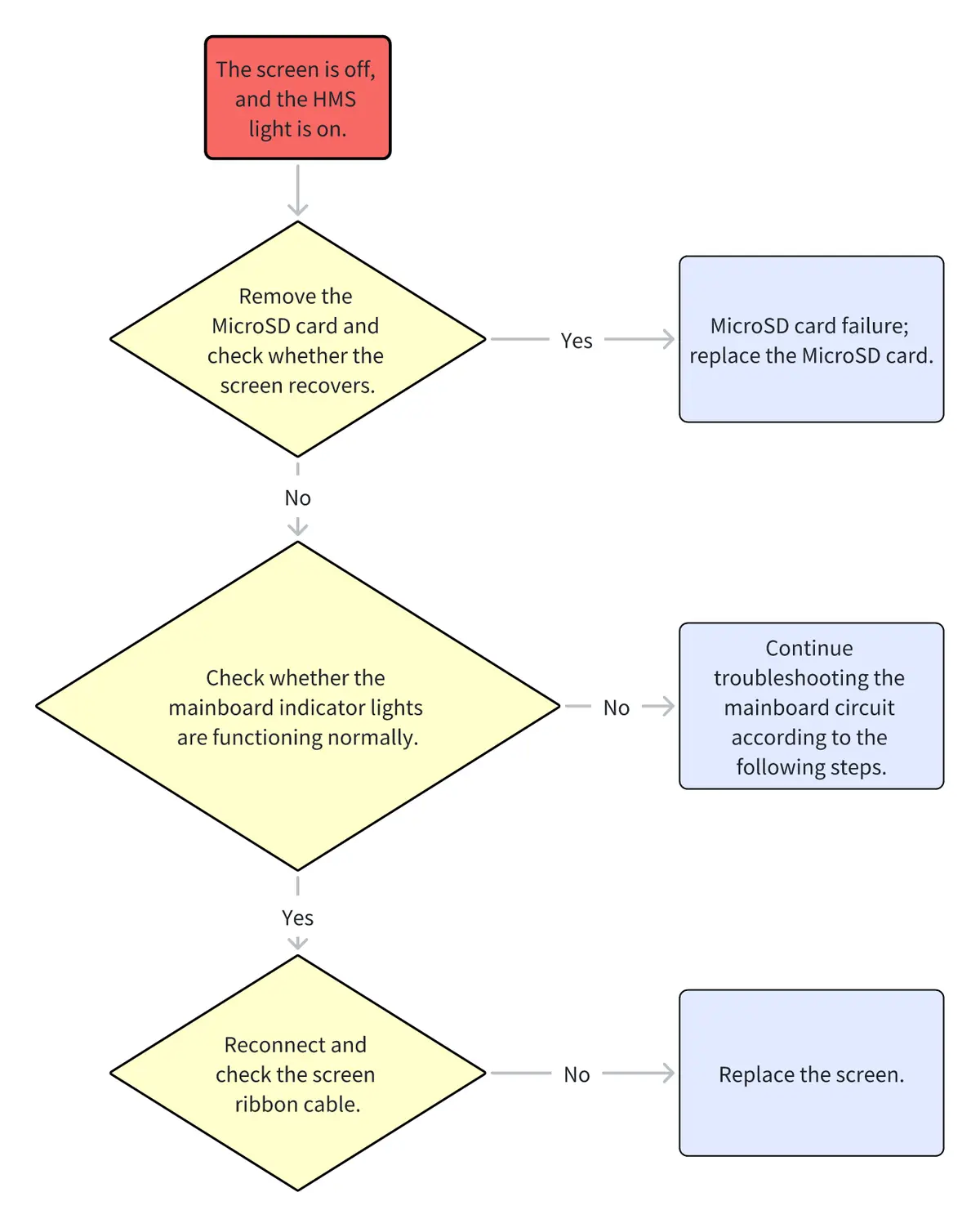

1. Tjek MicroSD-kortet

Hvis displayet ikke viser noget, skal du frst tjekke MicroSD-kortet.

Bemrk: Fr du udfrer flgende handlinger, skal du srge for at slukke for printeren.

Trin 1 - Sluk for printeren og fjern forsigtigt MicroSD-kortet. Genstart printeren og se, om displayet virker.
Trin 2 - Hvis displayet virker uden MicroSD-kortet, skal du stte MicroSD-kortet i igen, mens printeren er slukket, og genstarte for at bekrfte, om det tidligere problem skyldtes kortet.
Trin 3 - Hvis det er bekrftet, skal du udskifte MicroSD-kortet.

2. Tjek skrmens fladkabel

Fjern bundpladen.

Hvis strmindikatoren og indikatorlysene p MC- og AP-mainboardet er normale, kan problemet skyldes en skrmfejl eller et problem med fladkablet.

Trin 1 - Sluk for strmmen og fjern A1 mini bundpladen.

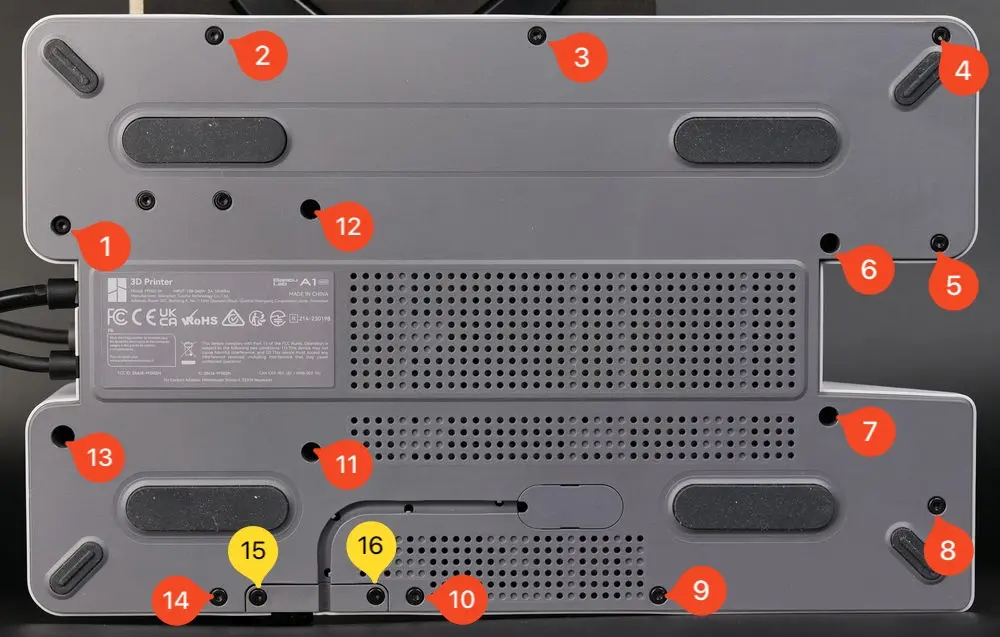

Lg printeren p siden, s Z-aksens sjle er parallel med bordet, og skru de 16 skruer ud, der er vist p figuren.

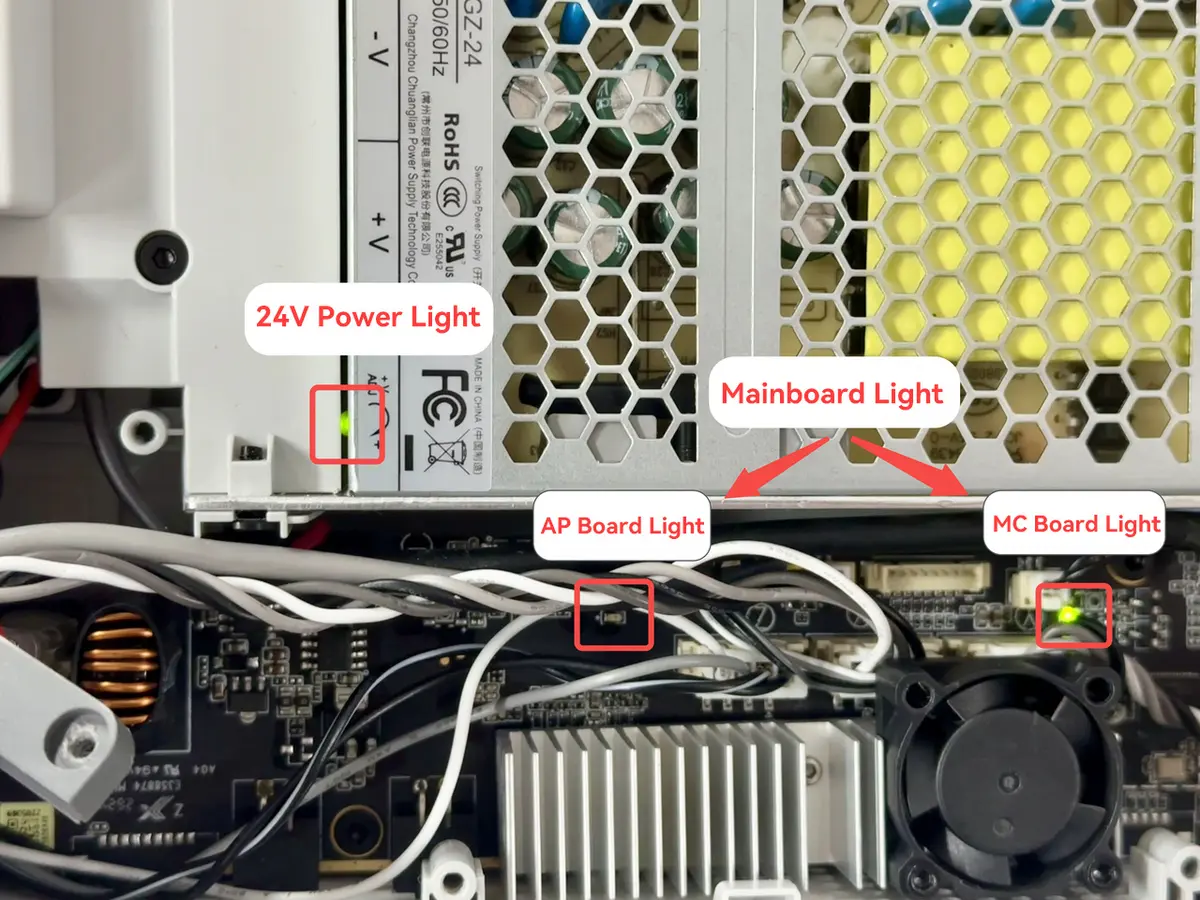

Bemrk, at skrue nr. 15 og nr. 16 er forskellige. Husk deres placering, s du kan samle bunddkslet igen.

Nr skruerne er fjernet, skal du forsigtigt vippe dkslet ud startende fra verste hjre hjrne og videre langs kanterne, indtil det er lst.

Trin 2 - Nr bundpladen er fjernet, tnder du printeren igen uden at rre nogen dele. Observer indikatorlysene, sluk derefter for printeren og trk strmmen ud.

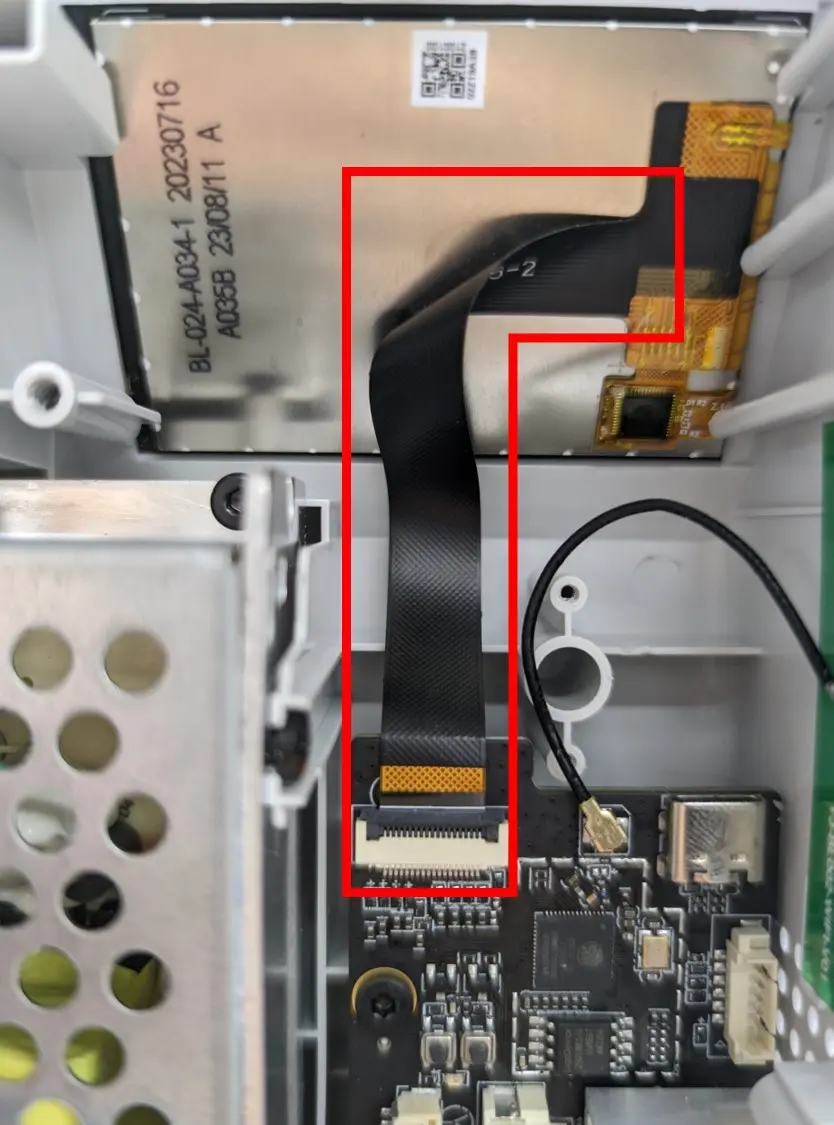

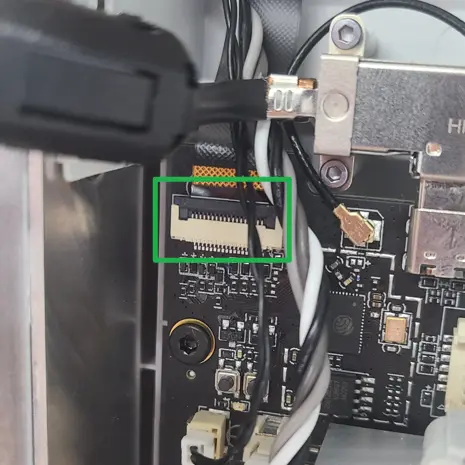

Trin 3 - Hvis alle indikatorlys er normale, skal du tilslutte skrmens fladkabel igen og tjekke stikket, benene og FPC-fladkablet for skader.

Trin 4 - Hvis skrmen stadig ikke viser noget, skal skrmenheden udskiftes.

Udskiftning af A1 mini touchskrmen kan du finde i denne wiki-artikel: Guide til udskiftning af touchskrm - A1 mini

Skrmen viser intet, HMS-indikatoren er slukket

Symptomer p problemet

Efter du har startet printeren, viser displayet ikke noget, og HMS-indikatoren er slukket.

Forslag til fejlfinding

Hvis HMS-indikatoren er slukket, tyder det p en fejl i printerens mainboard eller strmmodulets kredslb. Det anbefales at fejlfinde kredslbene p mainboardet og TH-boardet.

rsager og lsninger

• Problem med strmforsyningen. Udskift strmforsyningen eller strmforbindelseskablet.
• Problem med mainboardets strm. Tjek forbindelseskablet mellem mainboard og strm.
• Mainboard-fejl. Udskift mainboardet.
• Defekte komponenter p mainboardet, der forrsager kortslutning.
• Defekt TH-board eller dets komponenter, der forrsager kortslutning.

Fejlfindingstrin

Fjern bunddkslet og tjek strmindikatoren samt indikatorlysene p MC- og AP-boardet. For at fejlfinde TH-boardet skal du bne printhovedets bagdksel og se, om dets indikatorlys fungerer normalt.

Sluk for strmmen og fjern bundpladen for at observere indikatorlysene

1. Sluk for strmmen og sluk for printeren, og fjern derefter A1 mini bundpladen.

Lg printeren p siden, s Z-aksens sjle er parallel med bordet, og skru de 16 skruer ud, der er vist p figuren.

Bemrk, at skrue nr. 15 og nr. 16 er forskellige. Husk deres placering, s du kan samle bunddkslet igen.

Nr skruerne er fjernet, skal du forsigtigt vippe dkslet ud startende fra verste hjre hjrne og videre langs kanterne, indtil det er lst.

2. Observer indikatorlysene

Nr bundpladen er fjernet, tnder du printeren igen for at observere indikatorlysene.Rr ikke nogen af printerens dele under denne proces. Nr du har observeret indikatorlysene, slukker du for printeren og trkker strmmen ud.

Hvis strmindikatoren er slukket

1. Tjek, om 24V-strmmodulet leverer normal udgang.

Printerens mainboard har en indgangsspnding p 24V, som leveres af 24V-strmmodulet.

Hvis strmmodulets udgang er unormal, vil indgangsspndingen til mainboardet vre unormal, hvilket gr, at alle indikatorlys ikke lyser. I s fald skal strmmodulet udskiftes.

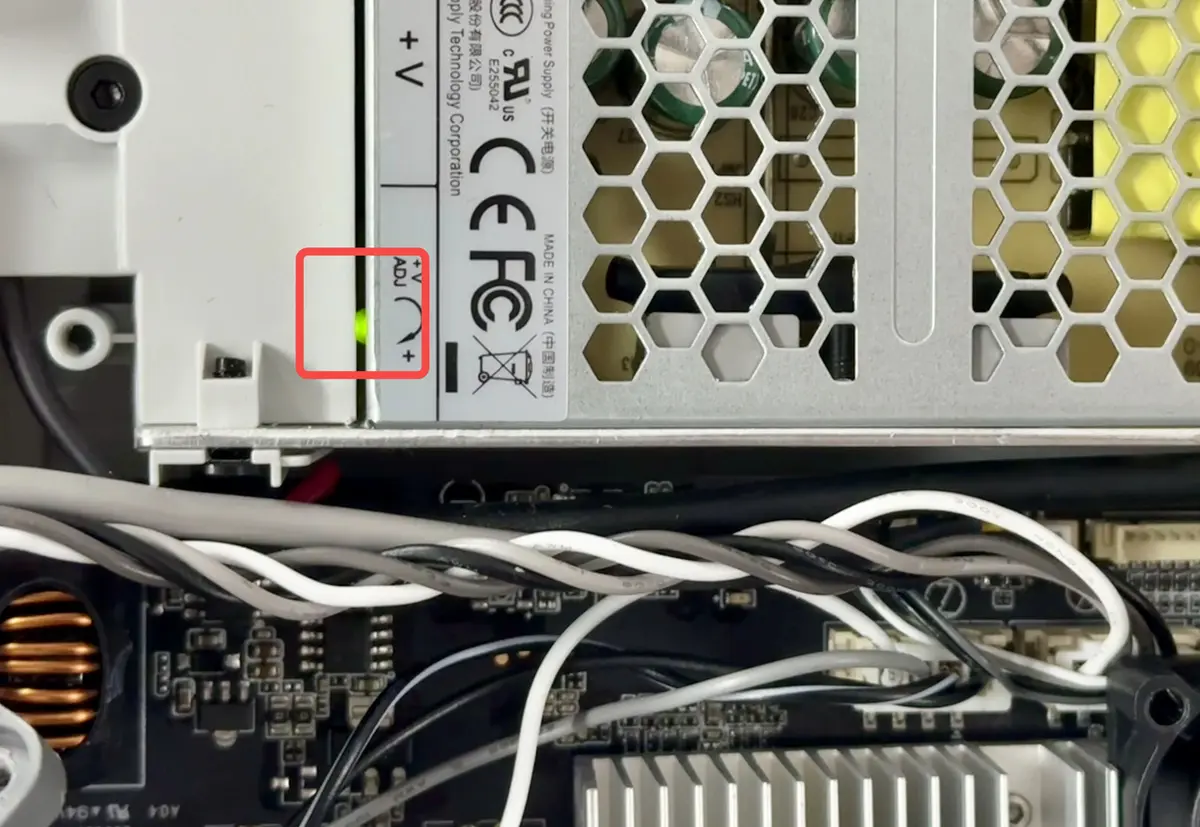

Trin 1 - Tjek 24V-strmmodulets indikatorlys og stikterminaler. Normal tilstand: det grnne lys er tndt.

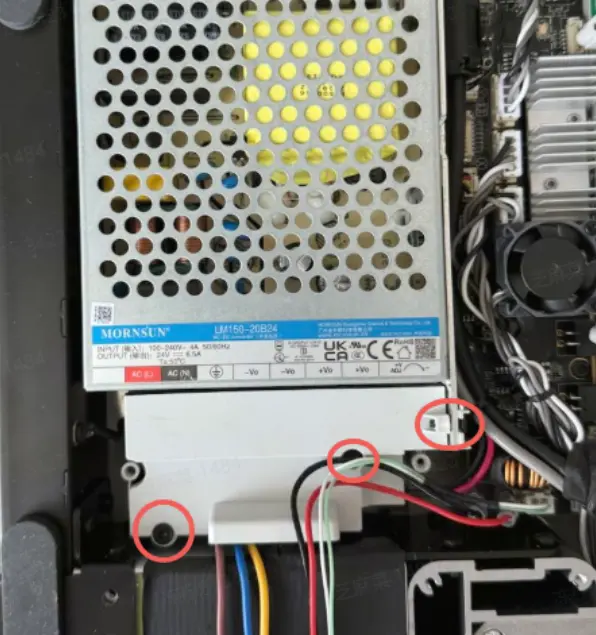

Trin 2 - Hvis indikatorlyset er slukket eller blinker, skal du skrue de tre skruer ud og bne strmmodulet for yderligere fejlfinding.

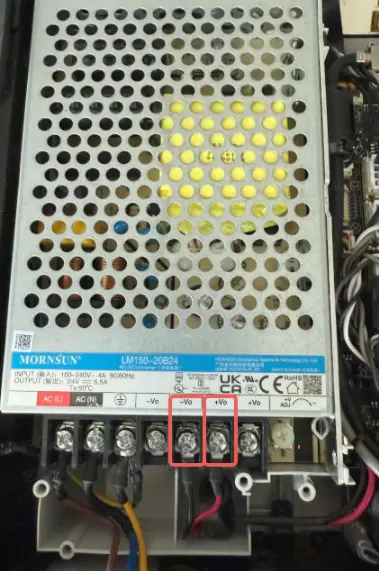

Trin 3 - Brug et multimeter til at mle spndingen mellem +Vo og -Vo. Hvis spndingen er 0, kan strmmodulet vre defekt, eller mainboardet kan vre kortsluttet.

Hvis du ikke har et multimeter, kan du lsne de to skruer, der er vist p figuren, og fjerne mainboardets strmkabel. P det tidspunkt er strmmodulet fri for ydre pvirkning. St strmmen i og tnd for printeren.

Hvis indikatorlyset stadig er unormalt, er strmmodulet defekt og br udskiftes.

Bemrk: Rr ikke nogen af printerens dele, mens den er tndt. Nr du har observeret indikatorlysene, slukker du for printeren og trkker strmmen ud.

2. Tjek, om mainboardet leverer normal udgang

Hvis strmindikatoren genoprettes og giver 24V-udgang, nr mainboardets strmkabel fjernes, kan rsagen vre en kortslutning p mainboardet eller p et kredslbskort lngere nede.

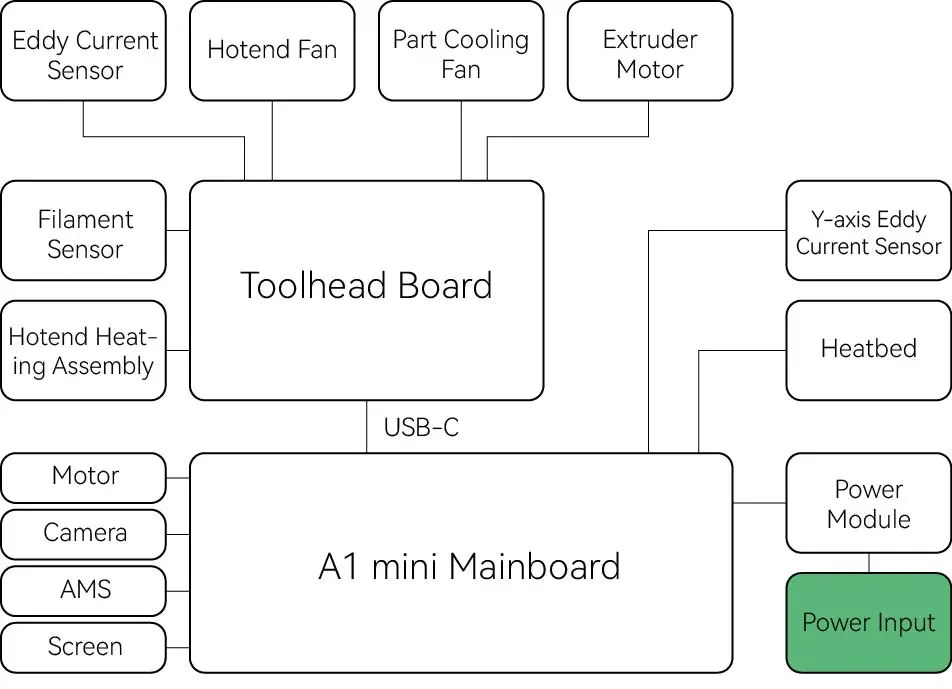

24V-strmsystemet inde i printeren er forbundet i serie. Hvis en komponent i hovedkredslbet eller et grenkredslb (mainboard, printhovedets mainboard eller komponenter p boardene som blsere, varmelegemer, motorer osv.) har en kortslutning, kan hele 24V-systemet blive kortsluttet.

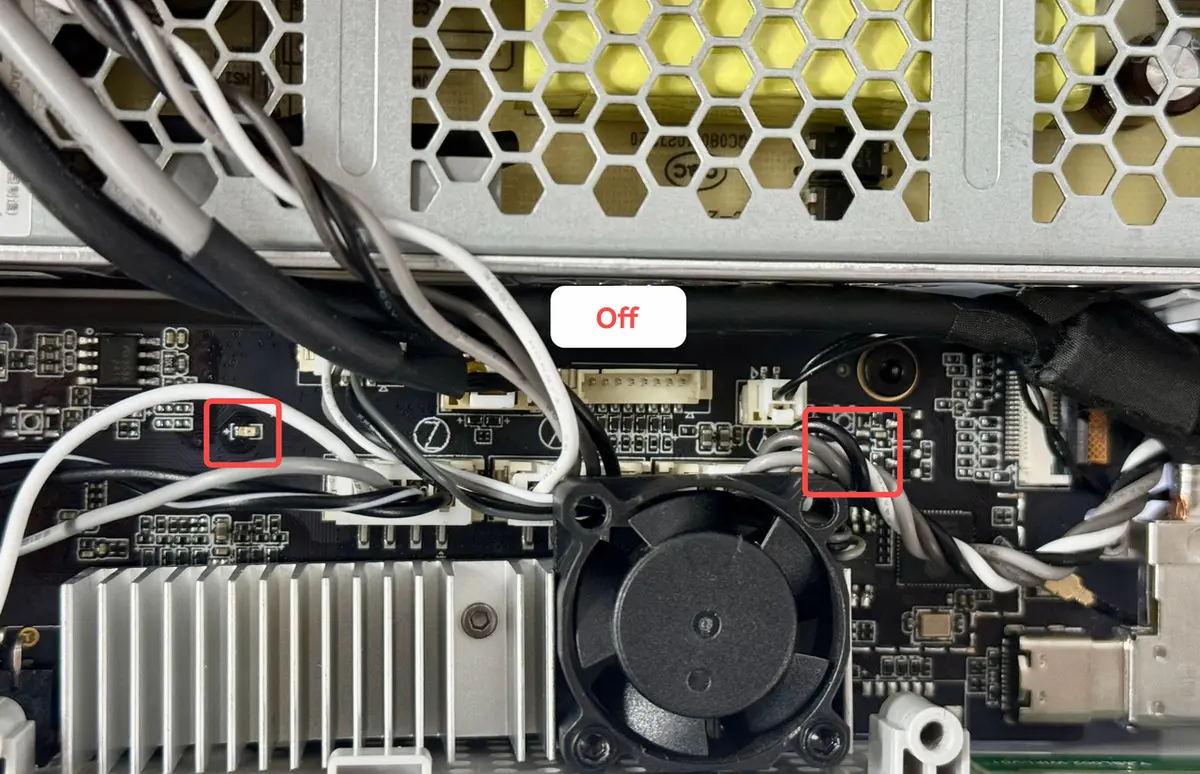

Hvis strmindikatoren lyser, men mainboardets indikatorlys er unormale

• Mainboardets strmforbindelseskabel er beskadiget.
• Mainboardets sekundre kredslb har en kortslutning.
• Mainboardet er defekt.

1. Problem med mainboardets strm: tjek forbindelseskablet mellem mainboard og strm

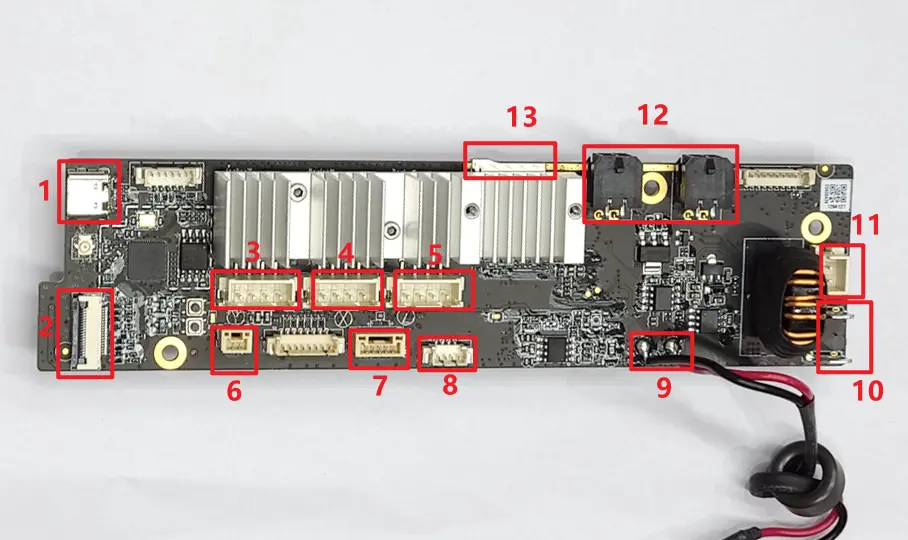

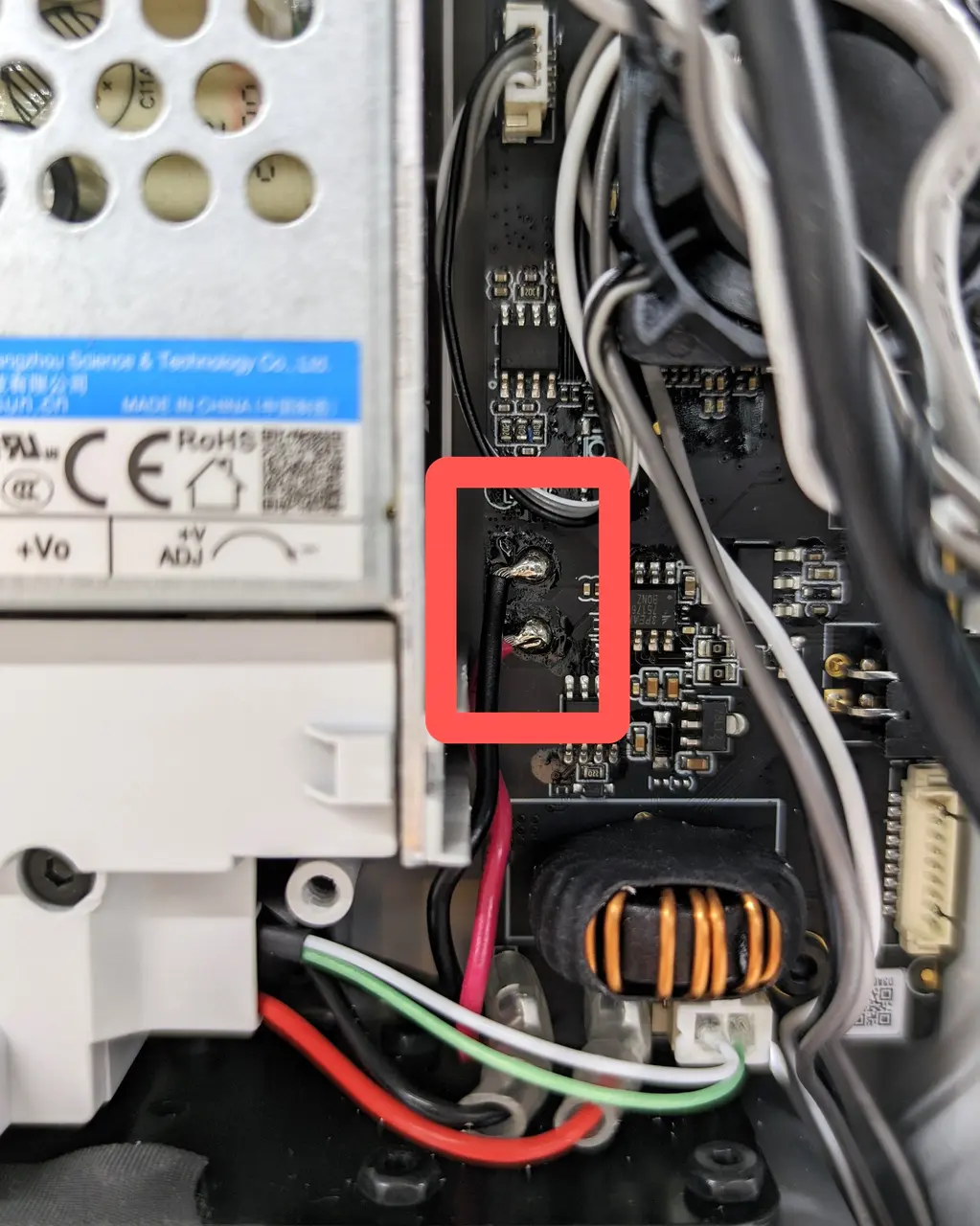

Hvis du har et multimeter derhjemme, kan du prve at mle spndingen ved disse to terminaler p mainboardet (valgfrit). Dette er mainboardets DC-strmindgang. Hvis den viser 0, tyder det p, at forbindelseskablet mellem mainboard og strm kan vre beskadiget.

2. Mainboard-fejl eller komponentproblem, der forrsager kortslutning

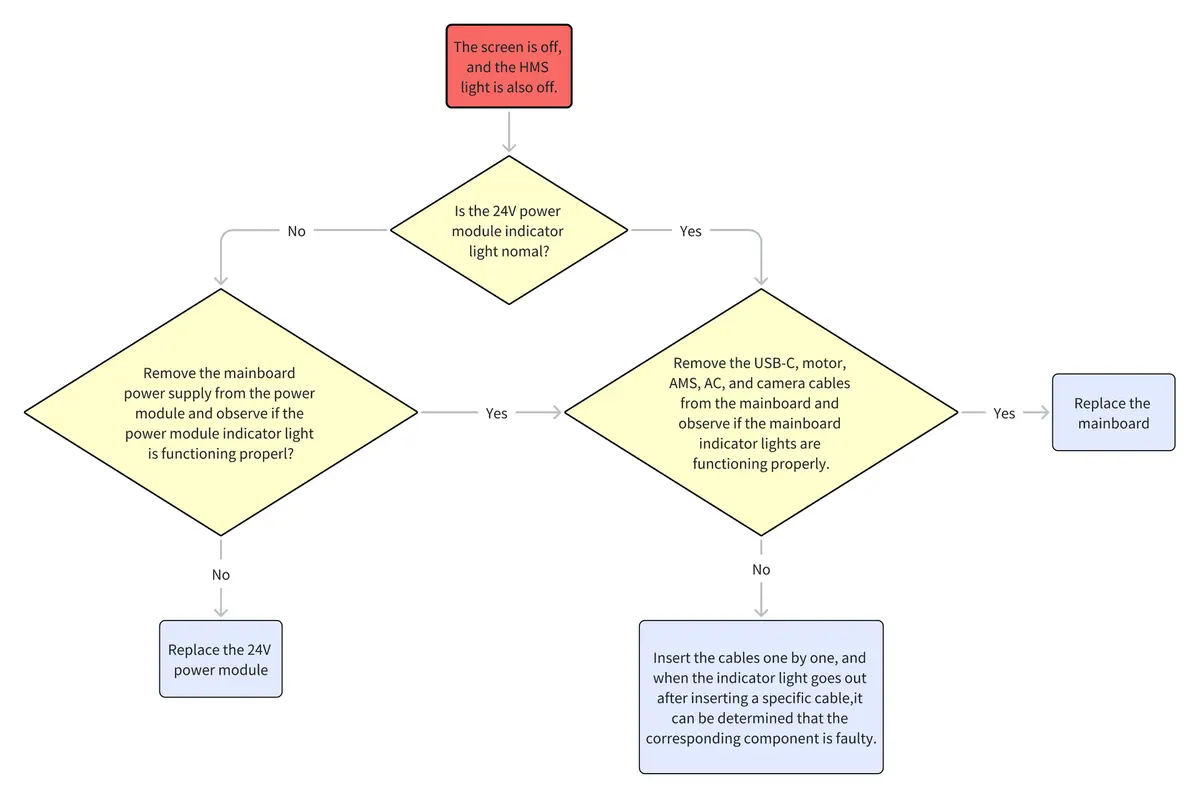

Trin 1 - Sluk for strmmen, afbryd alle komponentkabler fra mainboardet, og tnd derefter printeren for at teste, om mainboardets indikatorlys fungerer normalt.

Hvis mainboardet er normalt, lyser de to indikatorlys p mainboardet korrekt. Hvis de stadig ikke lyser korrekt, er mainboardet defekt. Se denne wiki-artikel for udskiftning: Guide til udskiftning af mainboard - A1 mini.

Trin 2 - Hvis mainboardets indikatorlys virker igen, tyder det p, at andre komponenter p mainboardet har en kortslutning, eller at TH-boardet er defekt.

Tilslut komponentkablerne til mainboardet et ad gangen og tnd for at tjekke, om indikatorlysene er unormale, s du kan identificere, hvilken komponent der har en kortslutning, og udskifte den tilsvarende komponent.

Bemrk: Hold printeren slukket, nr du tilslutter eller afbryder komponenter, for at undg at beskadige mainboardet.

Trin 3 - Hvis mainboardets indikatorlys slukker eller blinker, efter du har tilsluttet TH-boardets fladkabler, tyder det p, at problemet skyldes en TH-board-fejl, og der krves yderligere fejlfinding af TH-boardet.

3. TH-board eller dets komponenter, der forrsager kortslutning

bn printhovedets bagdksel og observer TH-boardets indikatorlys.

Hvis indikatorlyset lyser konstant grnt, kan TH-boardet vre defekt. Se denne wiki-artikel for udskiftning: Guide til udskiftning af TH-board - A1 mini.

Hvis indikatorlyset er slukket, skal du slukke for strmmen og afbryde alle komponentkabler fra TH-boardet, og derefter tnde for at se, om indikatorlyset genoprettes.

Trin 1 - Hvis indikatorlyset genoprettes, tyder det p, at der er en komponentkortslutning p TH-boardet.

Tilslut TH-boardets komponentkabler et ad gangen og tnd for at tjekke, om indikatorlyset er unormalt, s du kan identificere, hvilken komponent der har en kortslutning, og udskifte den defekte komponent.

Bemrk: Hold printeren slukket, nr du tilslutter eller afbryder komponenter, for at undg at beskadige mainboardet.

Trin 2 - Hvis indikatorlyset ikke genoprettes, er TH-boardet defekt.
Se denne wiki-artikel for udskiftning: Guide til udskiftning af TH-board - A1 mini.
