A1-serien: Sådan renser du ekstruderen

Hvornår skal den bruges

Efter at have brugt printeren i lang tid kan der samle sig filamentrester og støv inde i ekstruderen, hvilket let kan få ekstruderingstandhjulet til at sidde fast eller endda forhindre det i at rotere under brug. For at sikre at printeren printer normalt, skal ekstruderen renses for fremmedlegemer i tide.

Værktøj og materialer du skal bruge

• Pincet
• Børste
• H1.5 og 2.0 unbrakonøgle
• Luftblæser

Almindelig rengøring

Trin 1-Fjern hotend-enheden

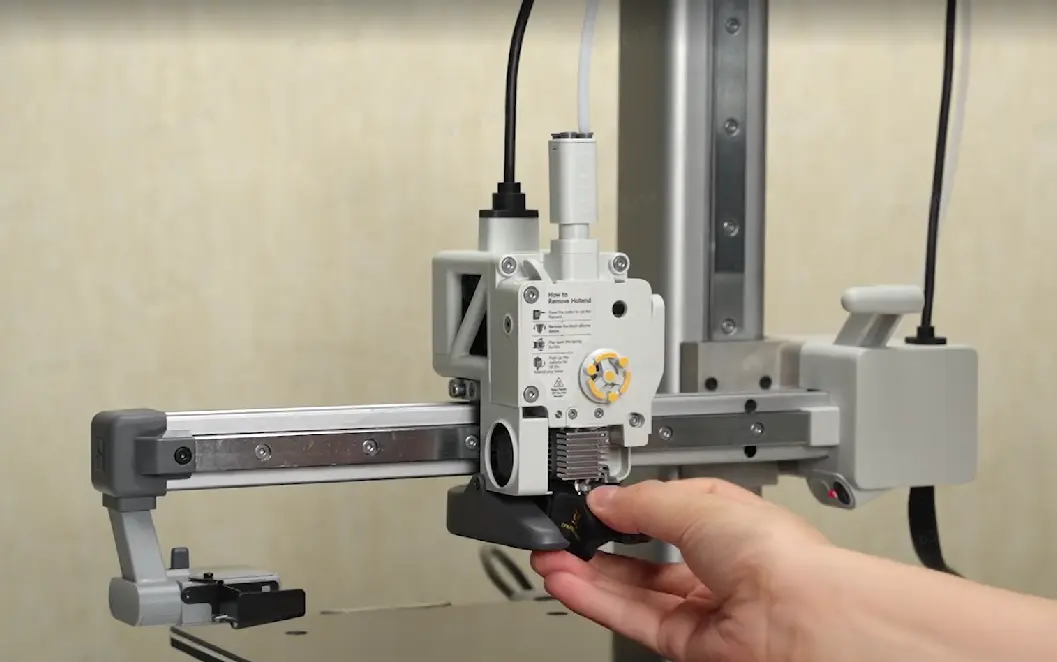

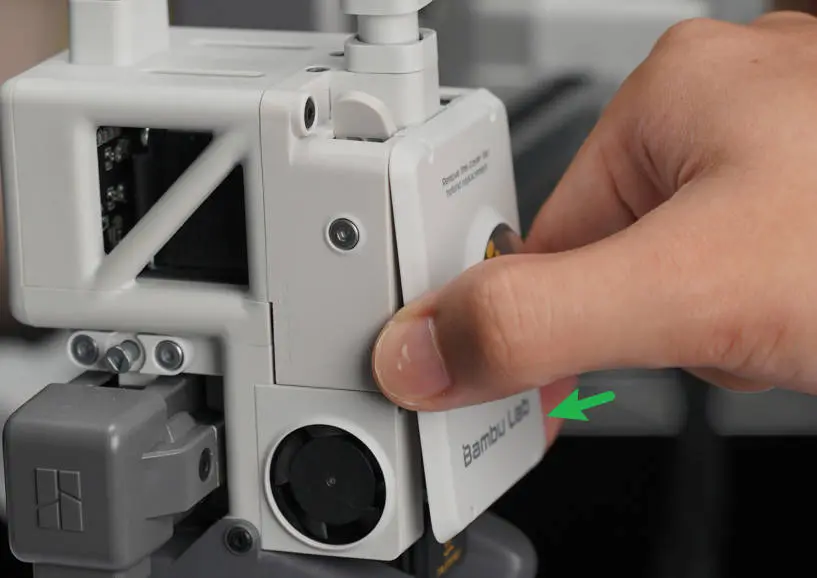

(Hvis filamentet er i indlæsningsstatus, så brug filamentskæreren til at klippe det af først) Tryk på værktøjshovedets dæksel fra begge sider for at låse det op og fjerne dækslet. Træk i fremspringet på siden af silikonesokken til hotend med hænderne, og fjern silikonesokken til hotend.

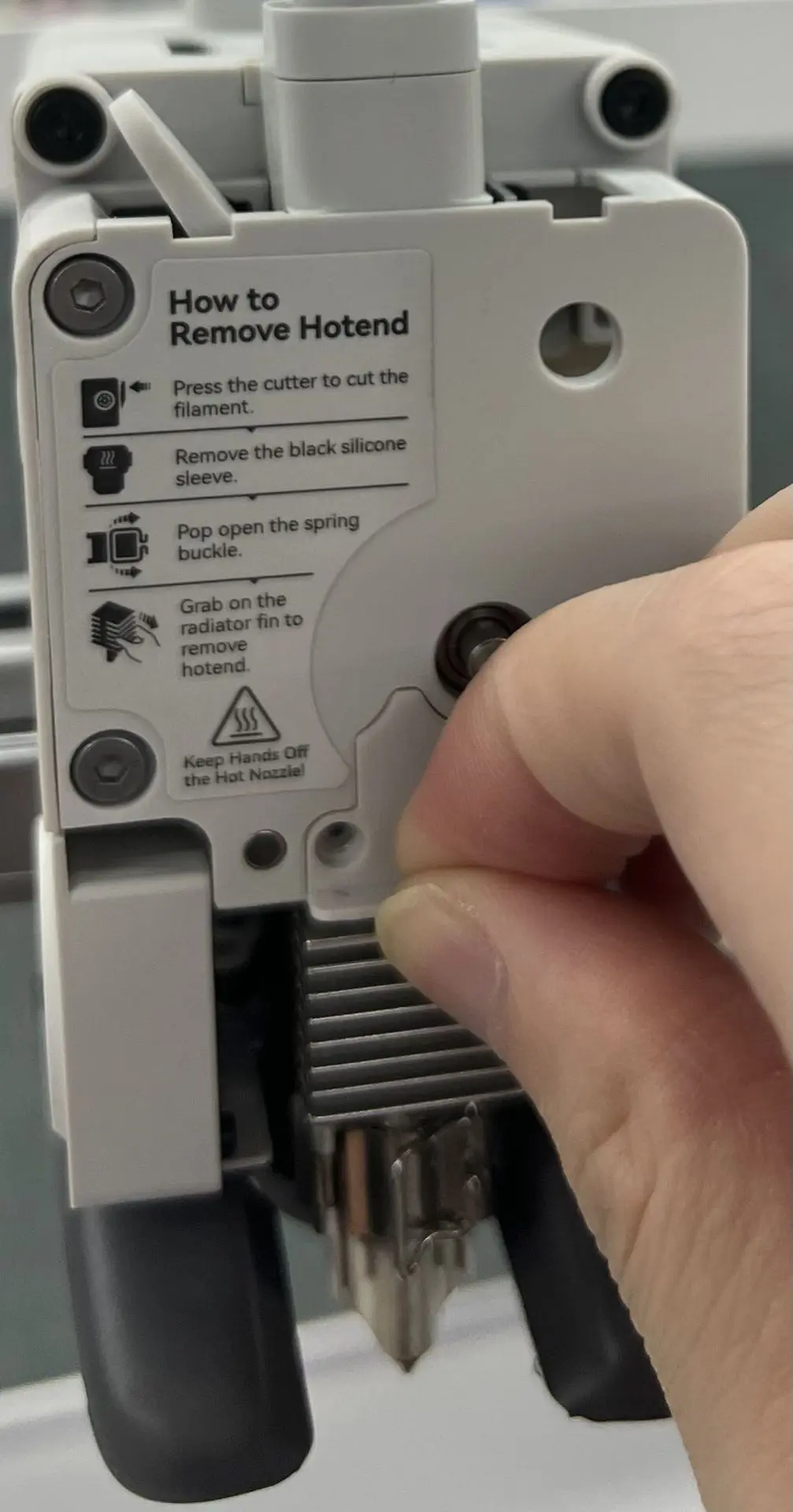

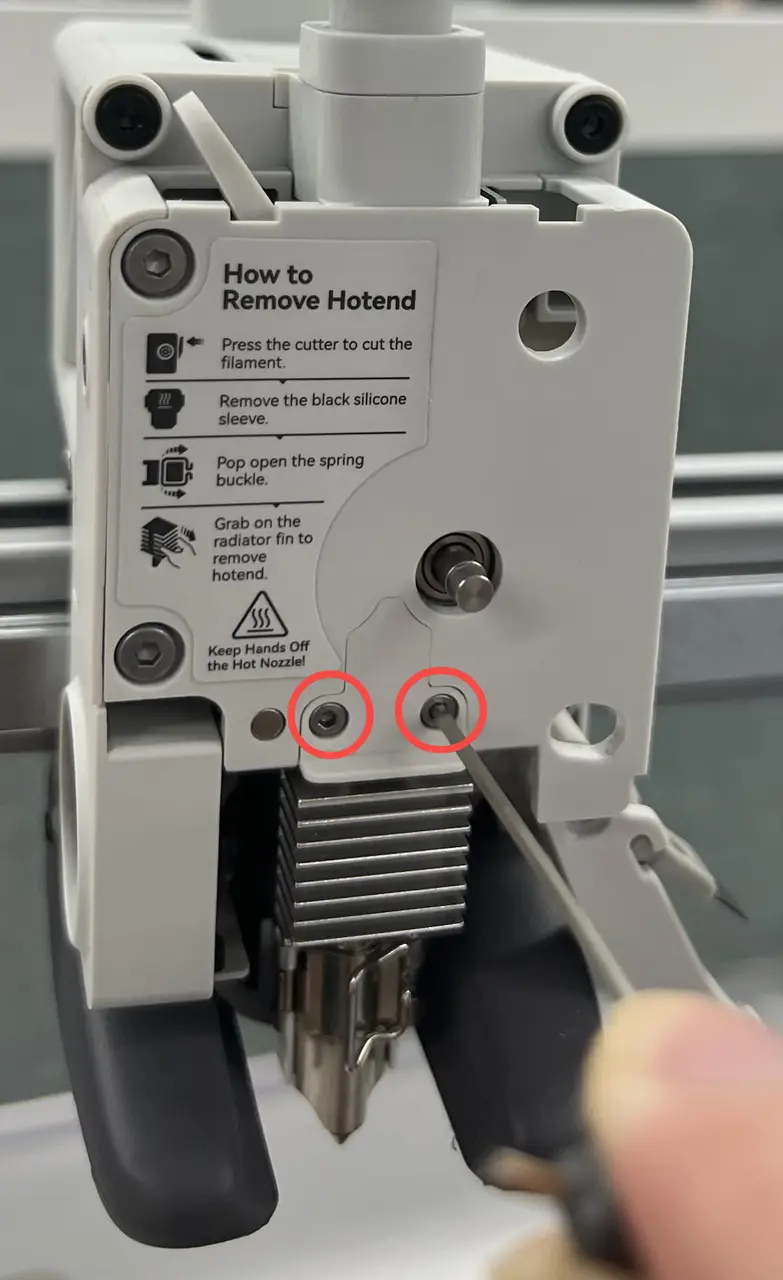

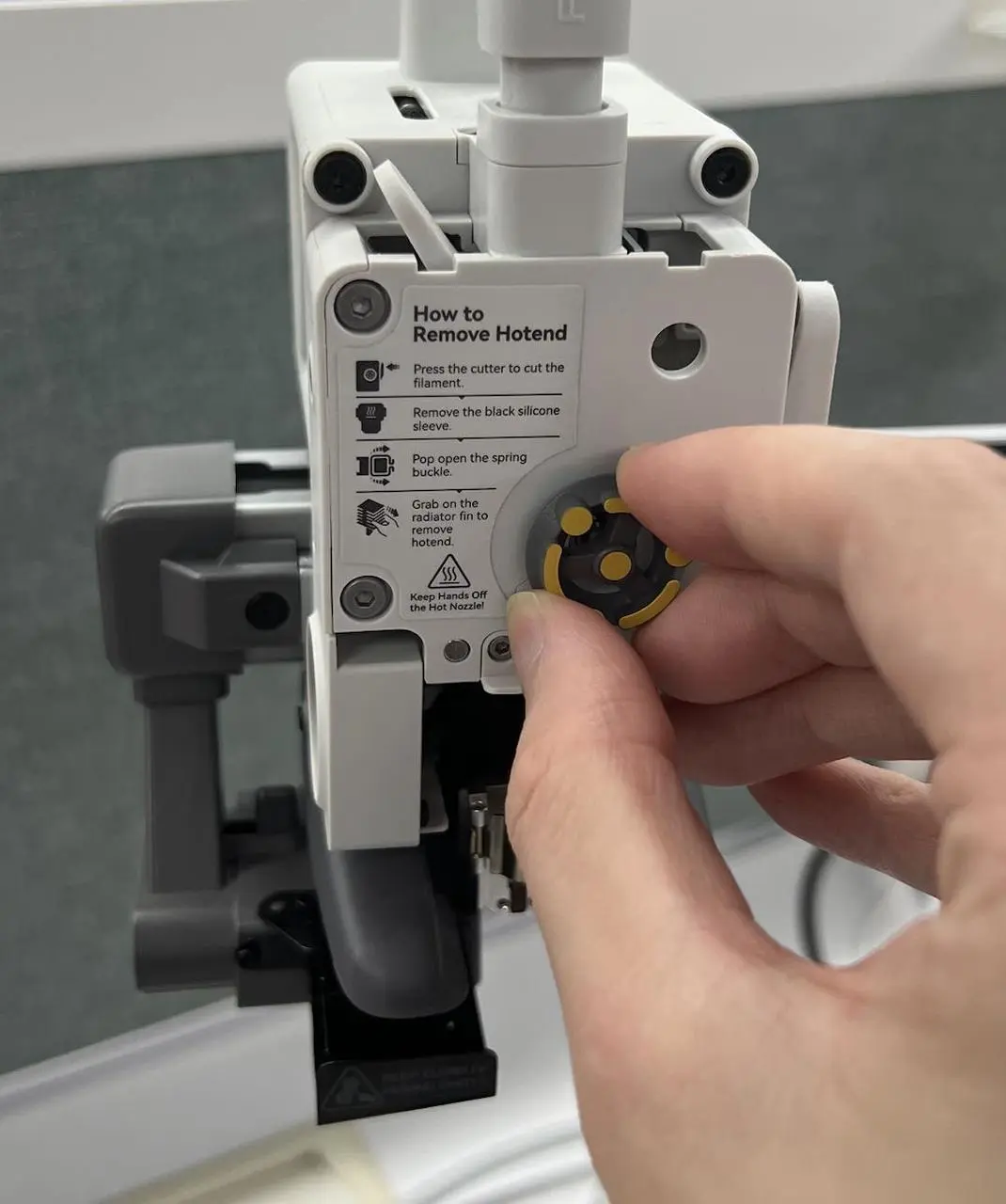

Fjern rotationshjulet. Tag trykblokken af ved at bruge en H1.5 unbrakonøgle til at skrue to skruer ud.

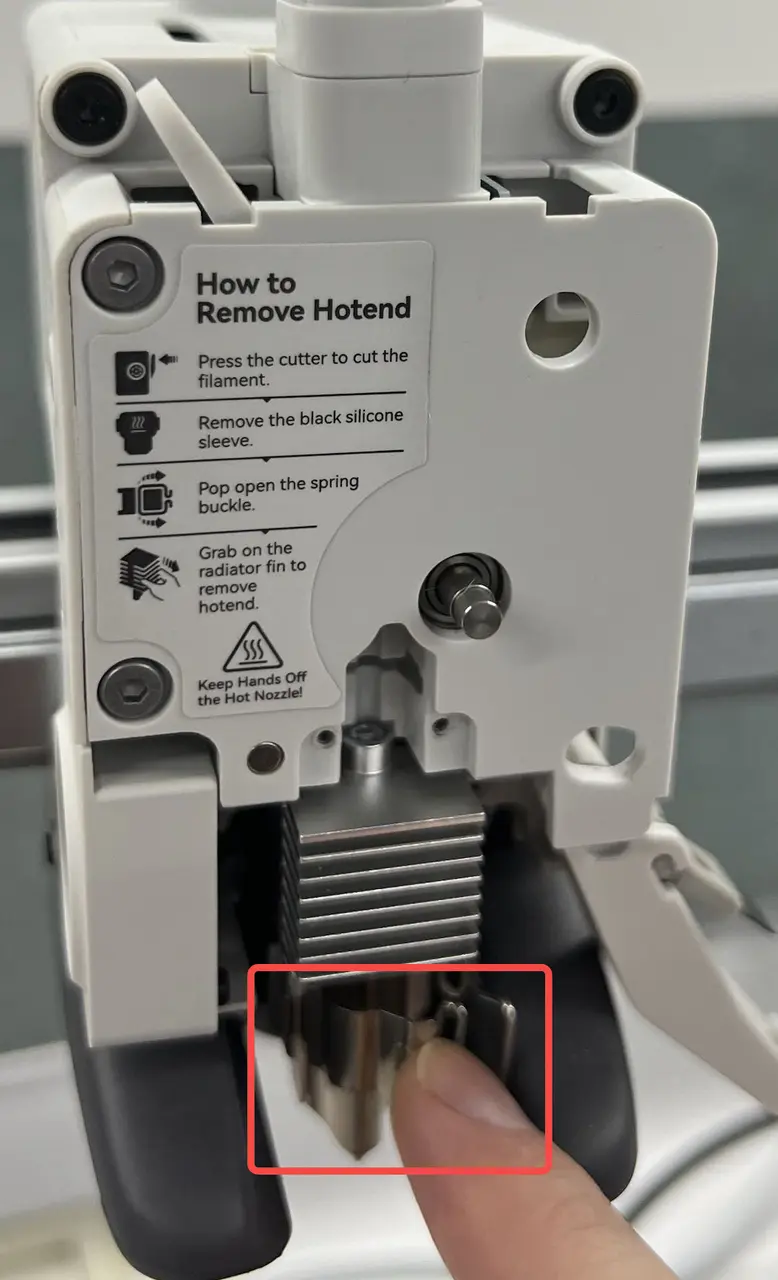

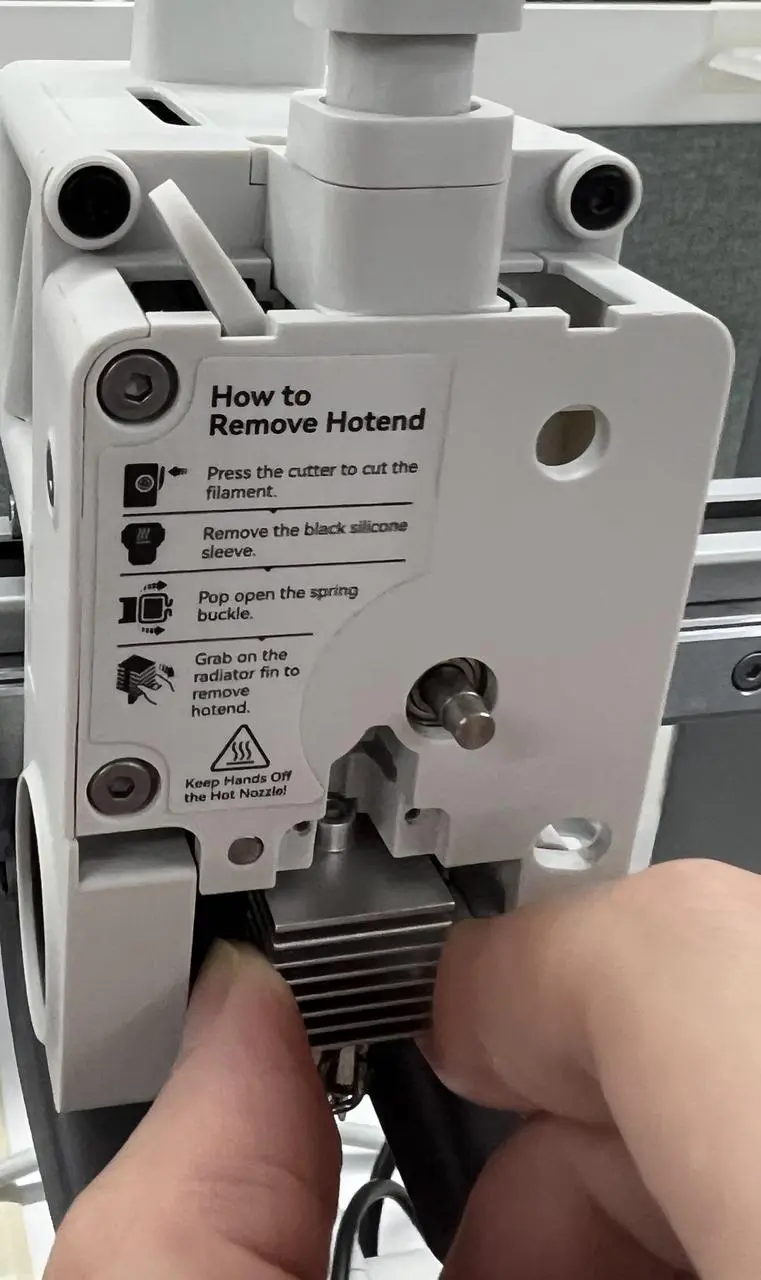

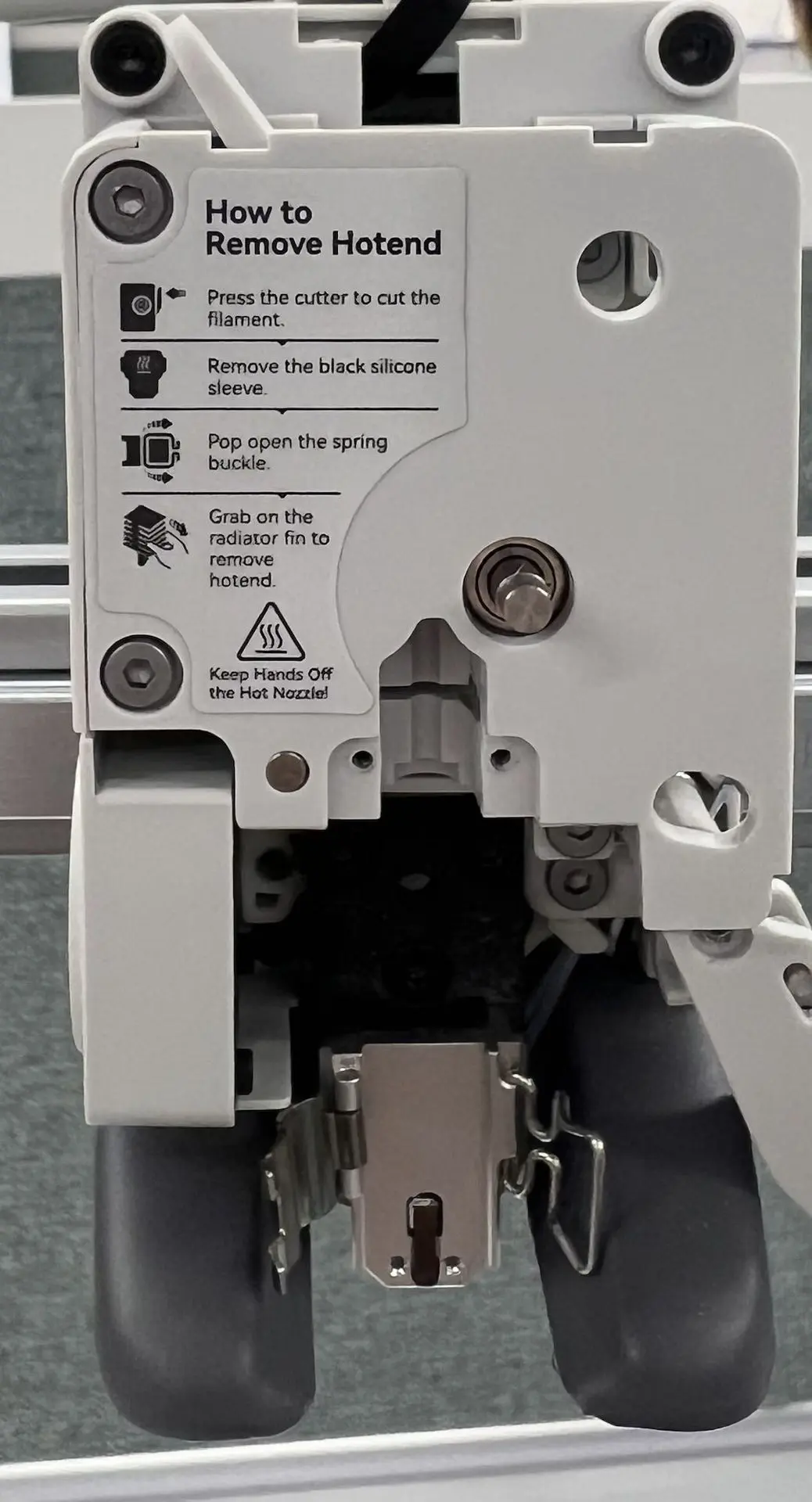

Frigør hotend-låsen, hold derefter på køleplade med hænderne og tag hotend ud.

Trin 2-Løsn filamentskæreren

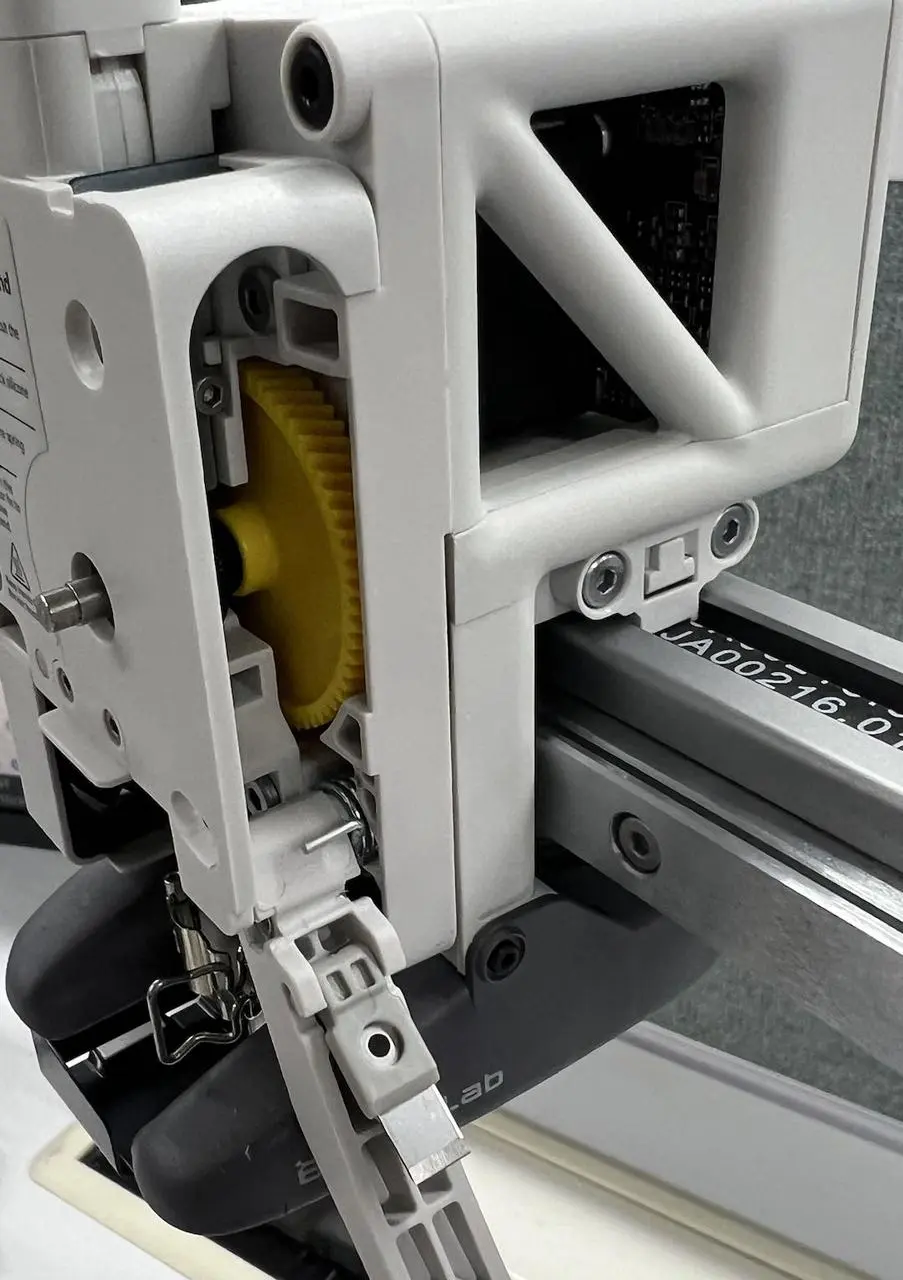

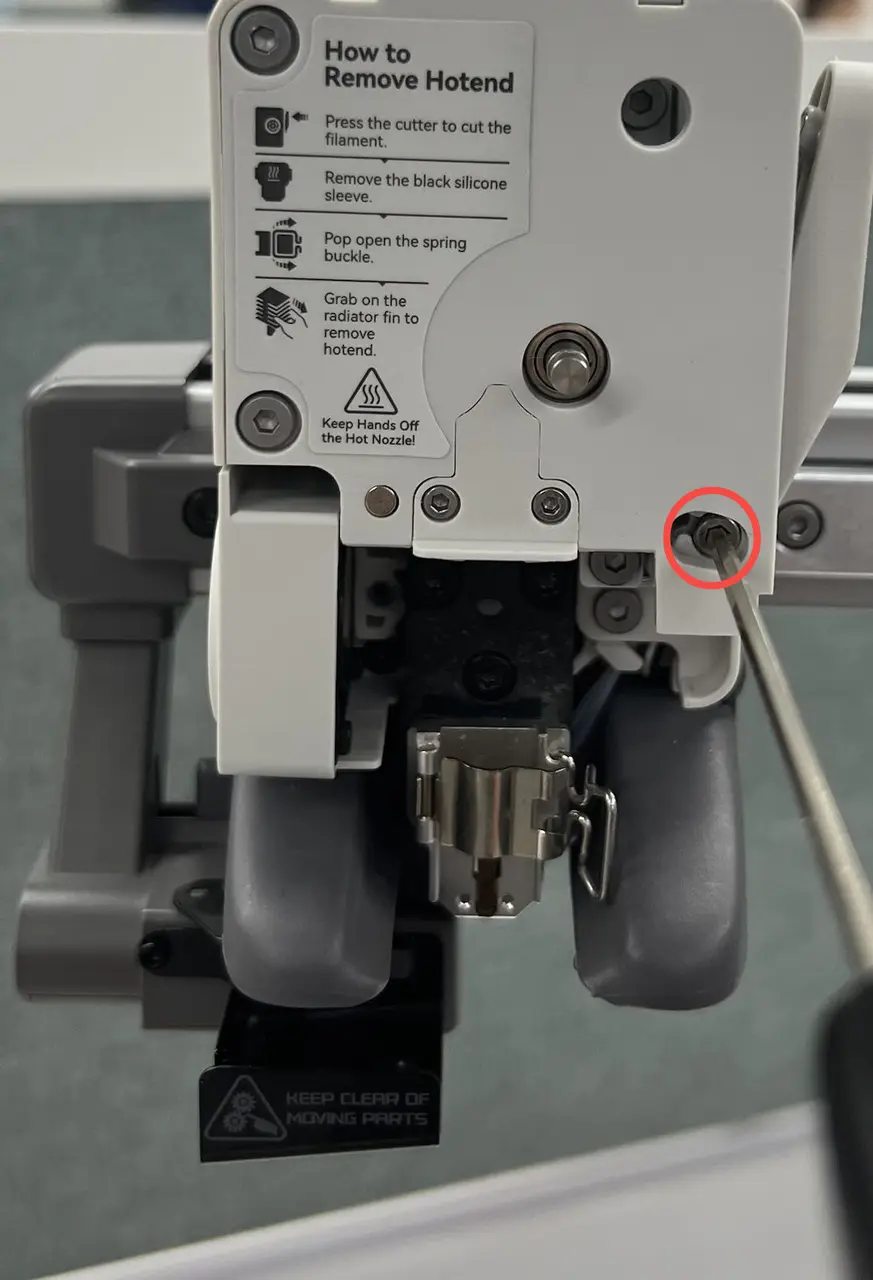

Brug en H2.0 unbrakonøgle til at skrue én skrue ud og frigør filamentskæreren.

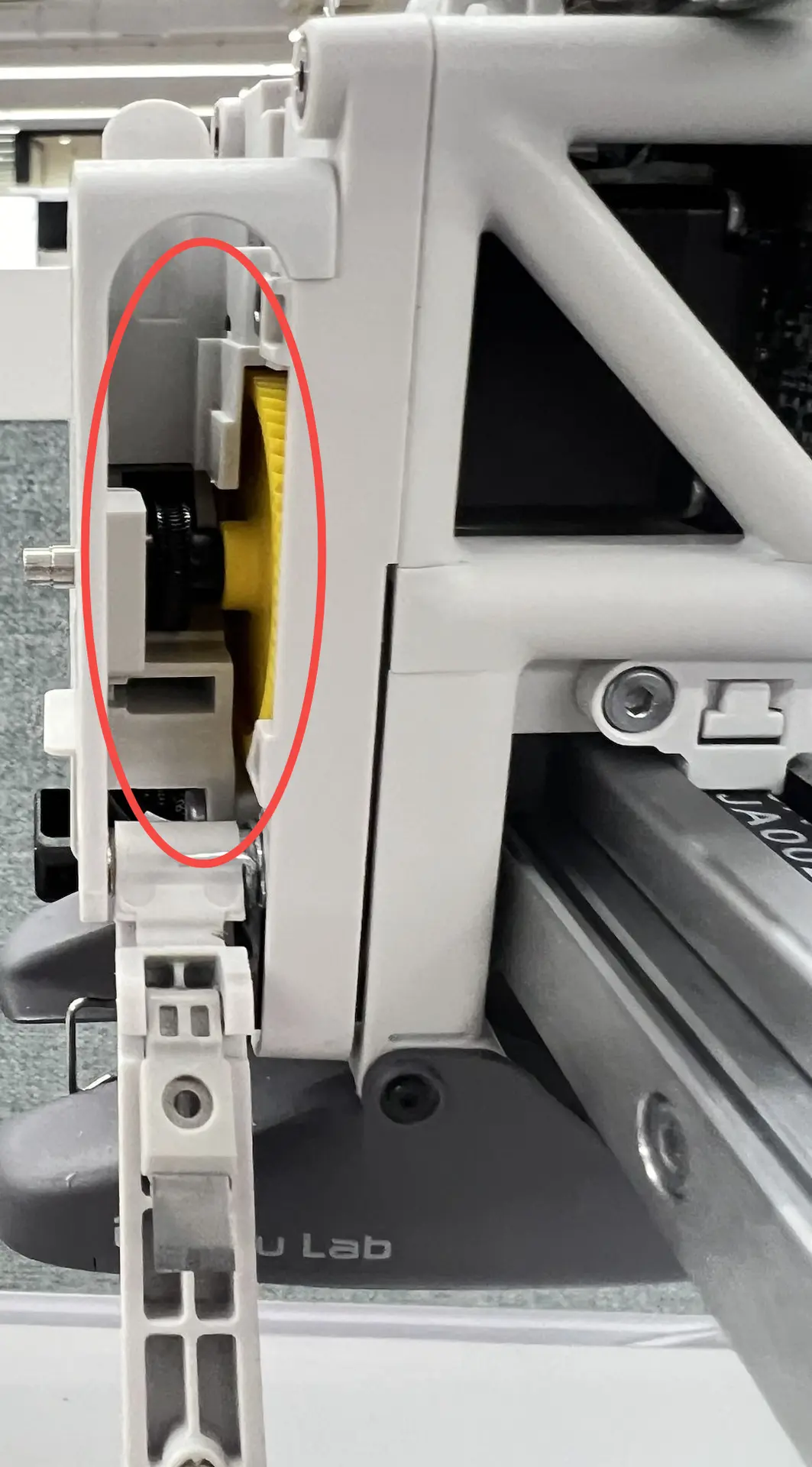

Brug pincet og en blæser til at rense de interne filamentrester og rester væk fra de angivne positioner (drej manuelt det gule tandhjul med uret under rengøring, mens strømmen er slukket, eller klik på knappen "retract" på skærmen, mens strømmen er tændt, for at dreje ekstruderhjulet til den angivne vinkel til rengøring)

Når rengøring af ekstruderen efter ovenstående trin ikke giver et tilfredsstillende resultat, kan du skille ekstruderen ad og fjerne ekstruderingshjulets enhed til rengøring.

Grundig rengøring

Trin 3-Fjern filament-hub-enheden

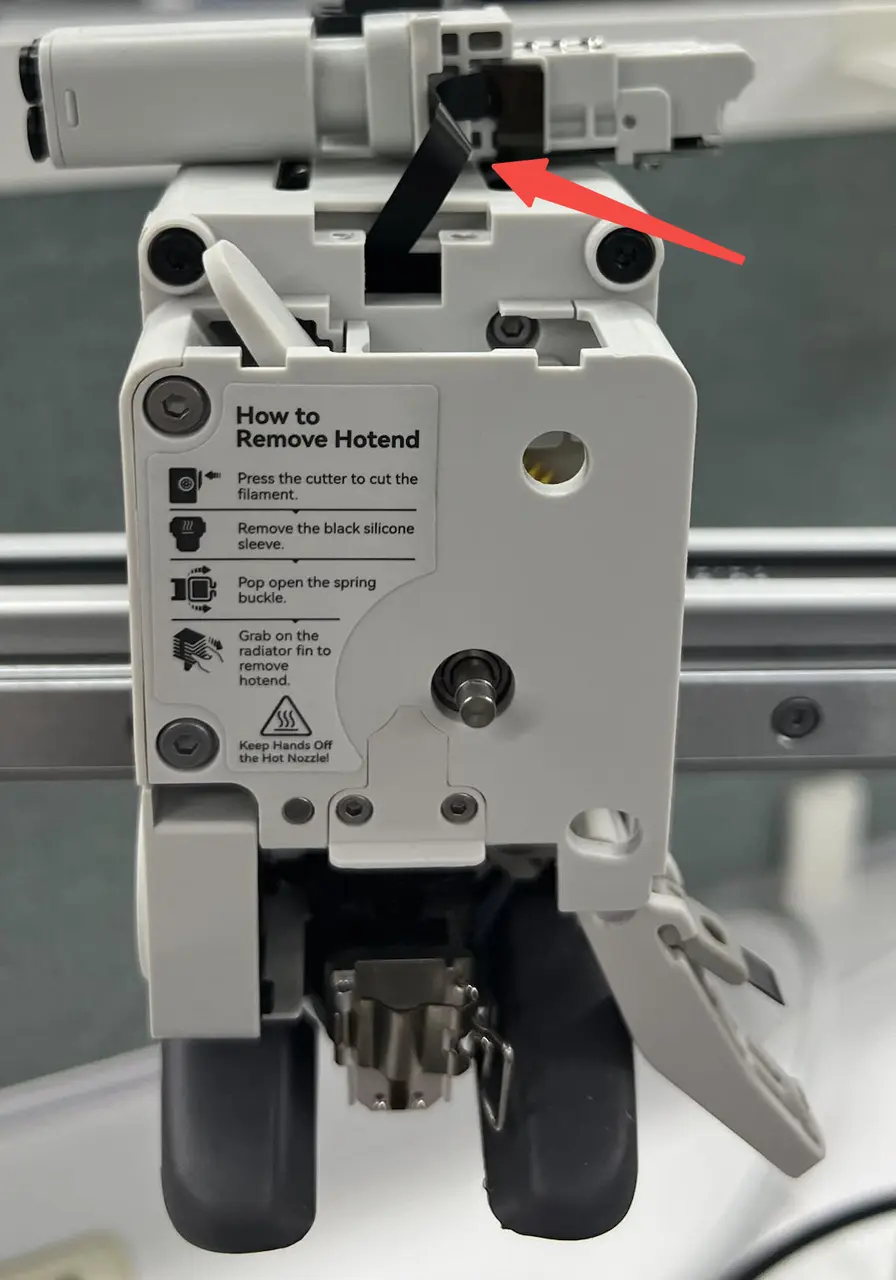

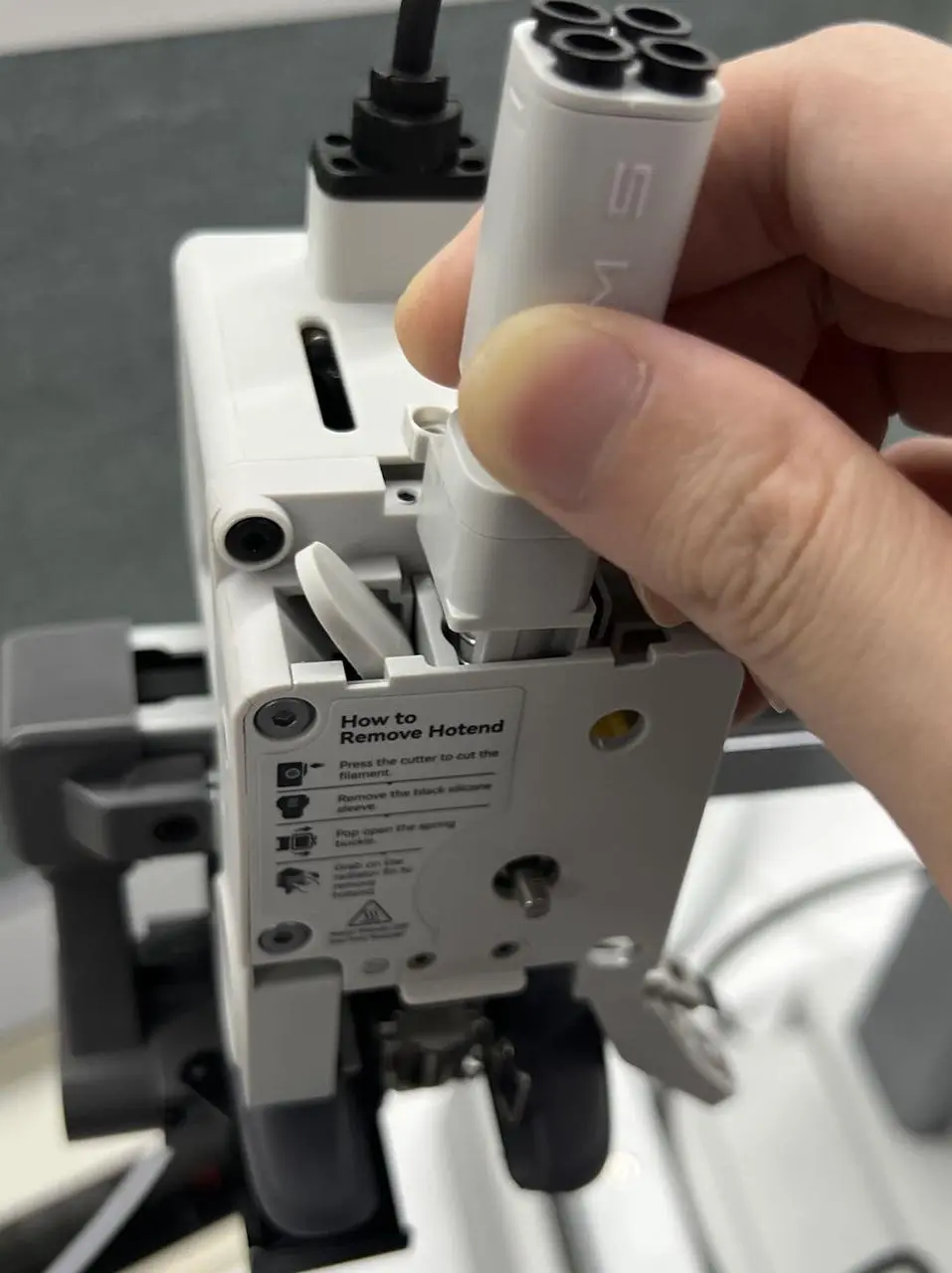

Brug en H2.0 unbrakonøgle til at skrue to skruer ud og tag derefter filament-hubben ud. Vær venligst forsigtig med ikke at beskadige det sorte FPC-kabel. Når filament-hubben er fjernet, kan du placere den oven på værktøjshovedet som vist på billedet.

Trin 4-Fjern ekstruderens frontdæksel

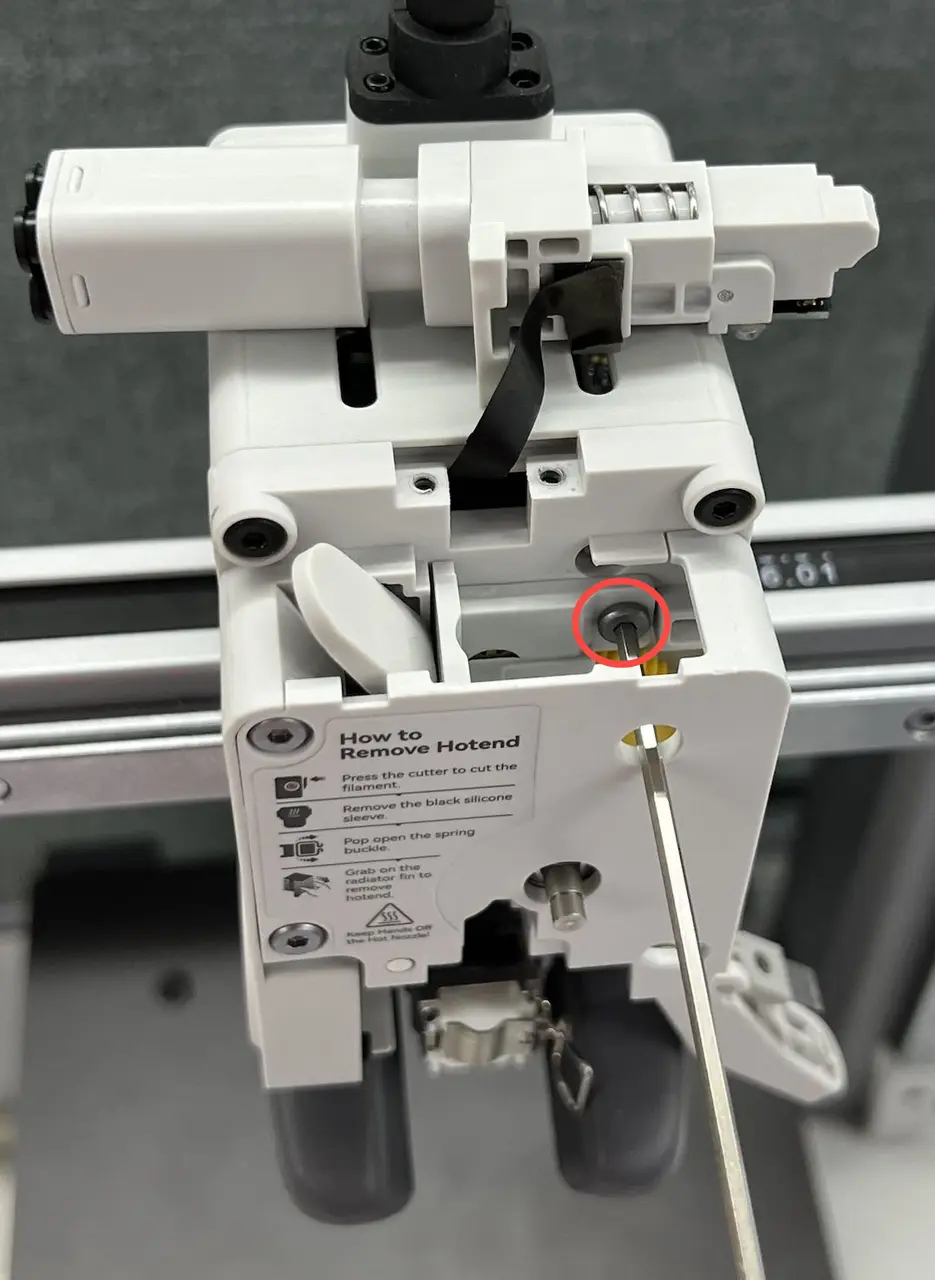

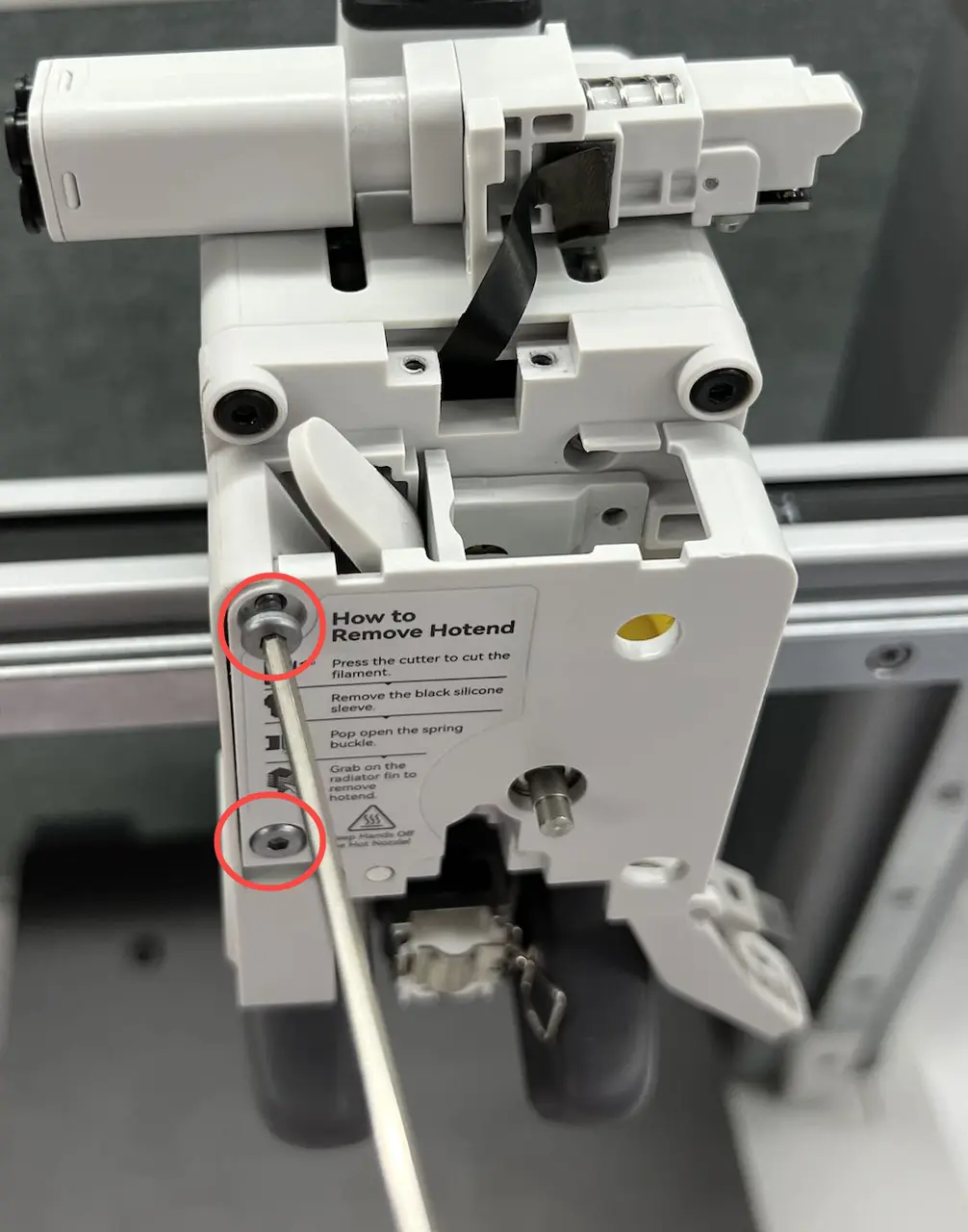

Brug en H2.0 unbrakonøgle til at skrue de 4 skruer på ekstruderens frontdæksel ud.

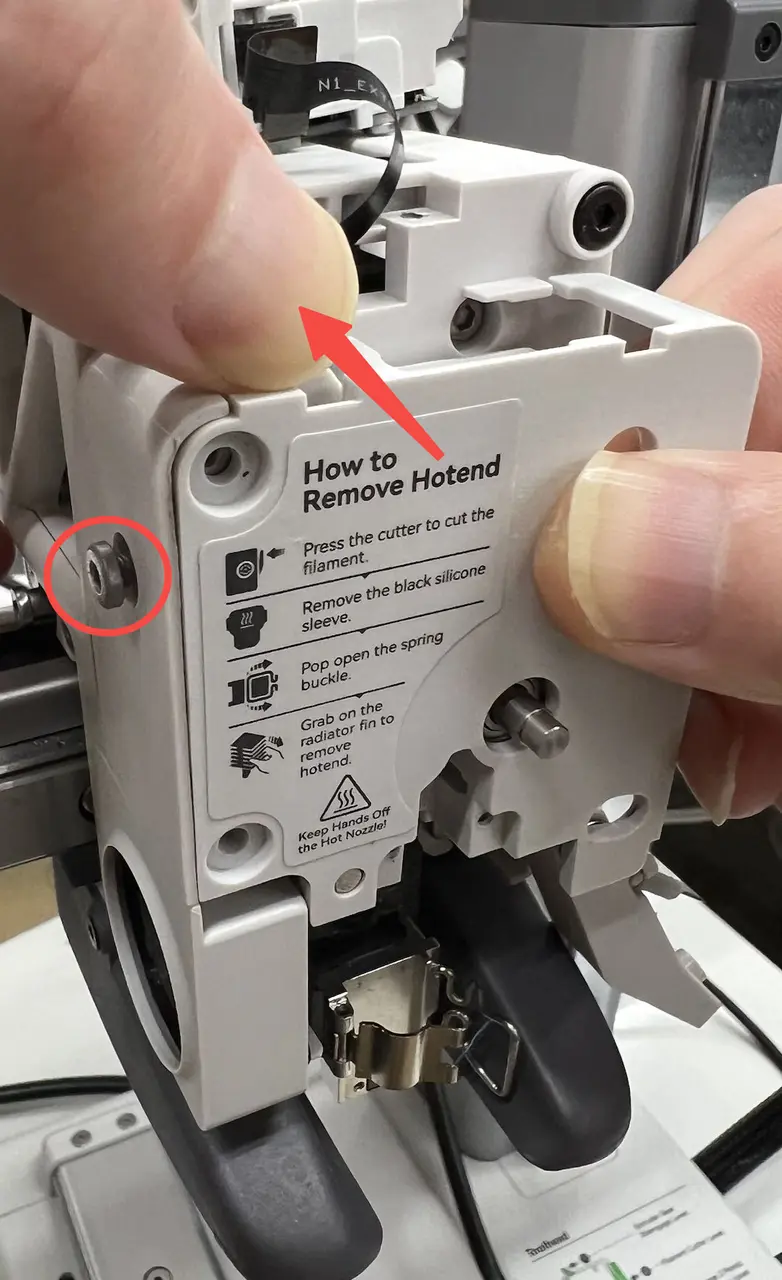

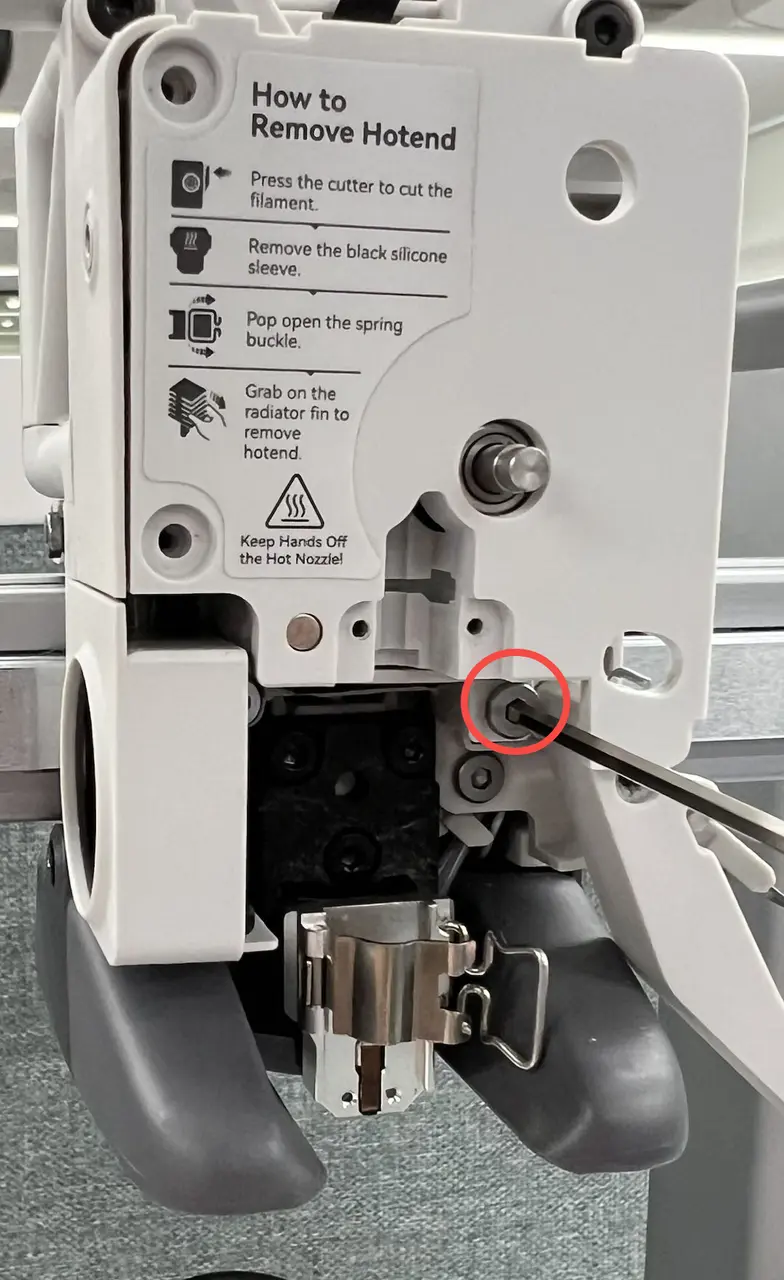

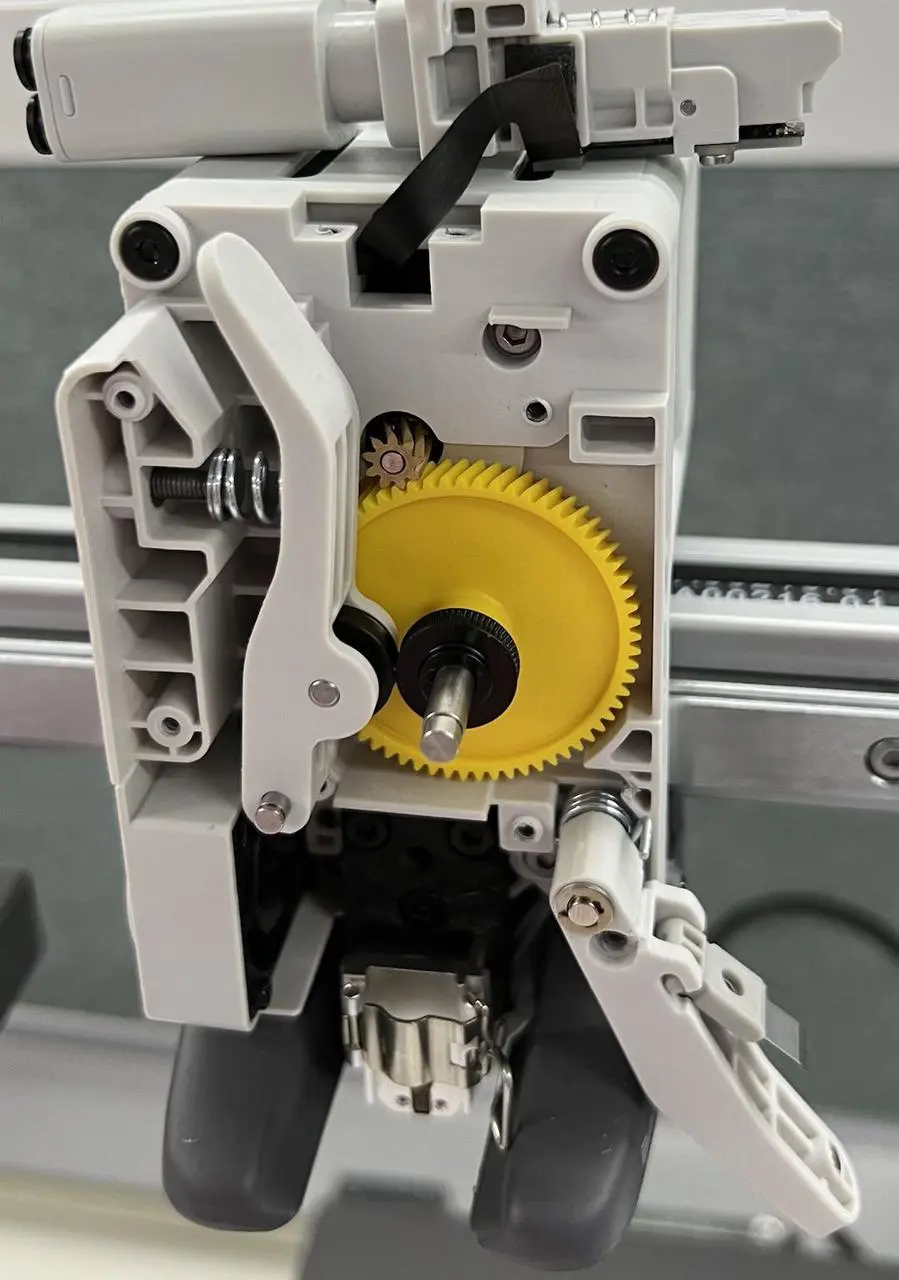

Når du fjerner frontdækslet, skal du først løsne skruen på siden (løsn den kun en smule). Hold derefter på toppen af beslaget og fjern ekstruderens frontdæksel, mens du holder på den anden side.

Trin 5-Fjern beslaget til det drevne hjul

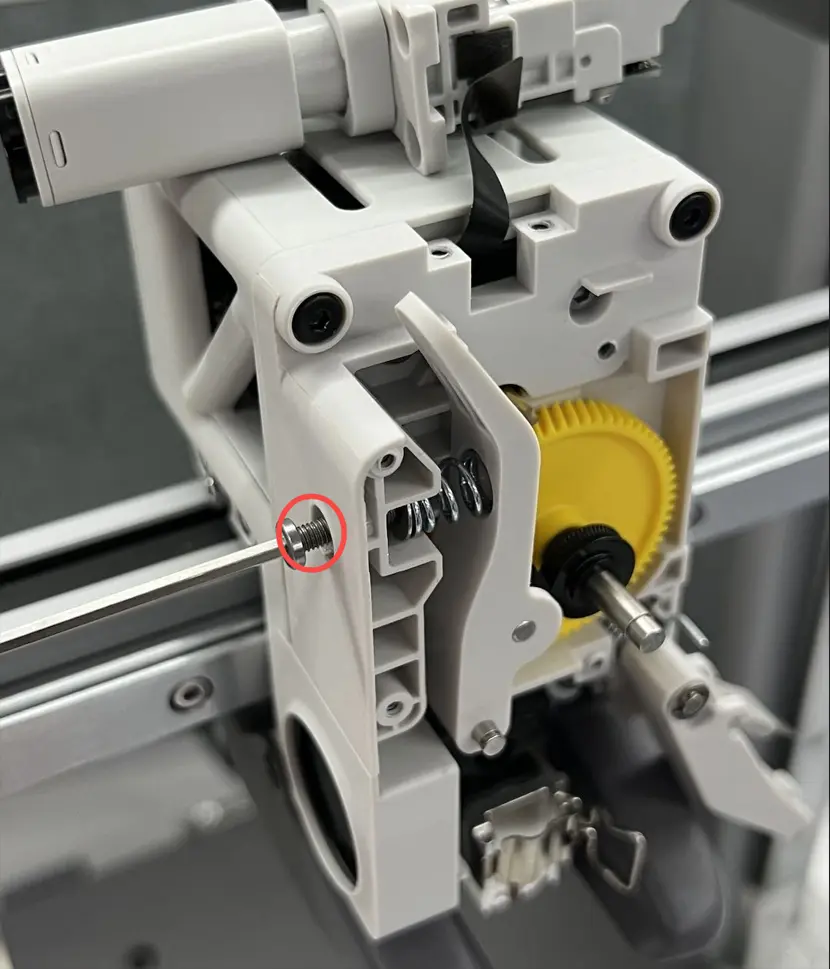

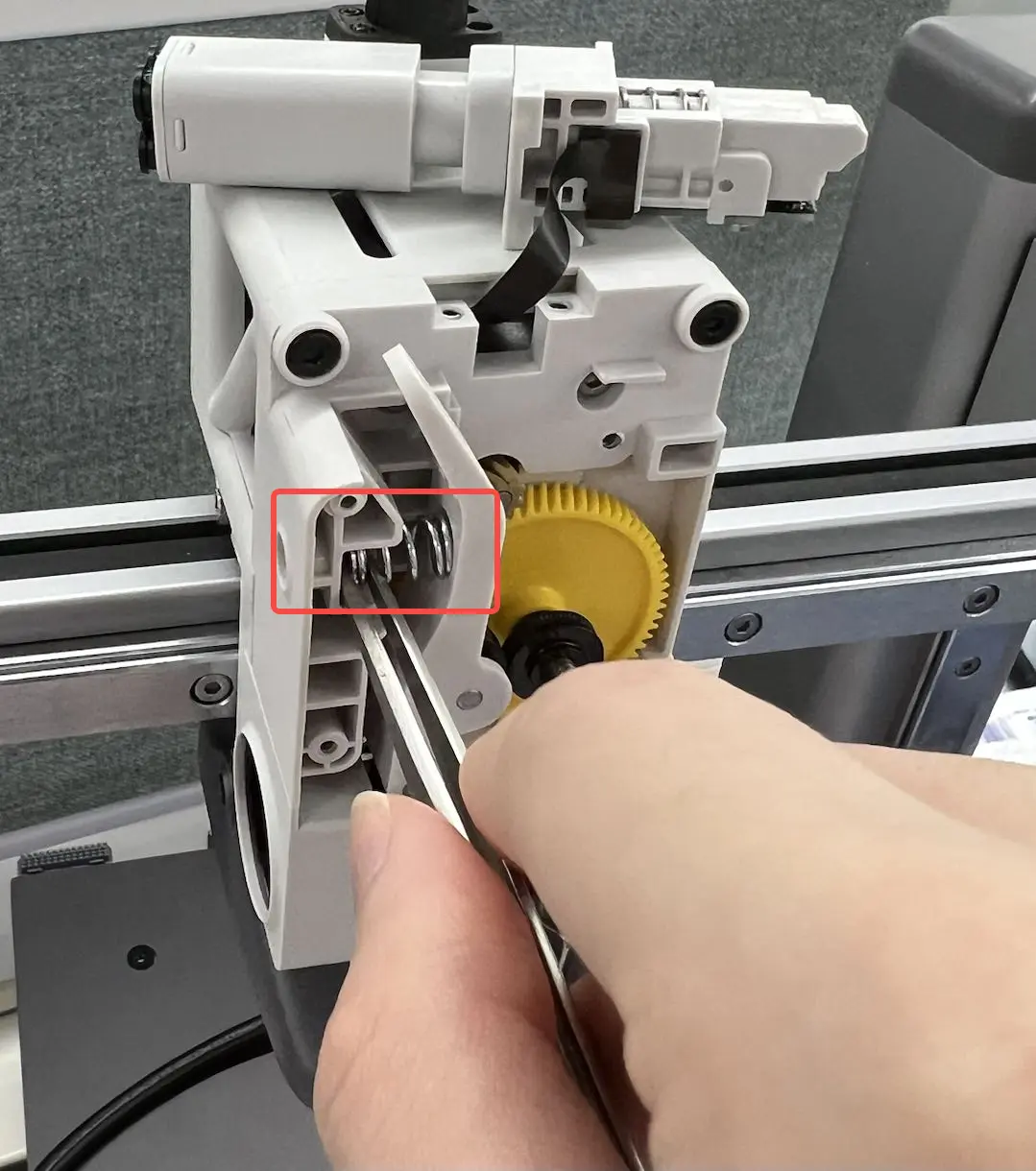

Brug en H2.0 unbrakonøgle til at skrue skruen på siden ud og tag forsigtigt beslaget ud. Vær venligst forsigtig under håndteringen, da den indvendige fjeder og endekappe let kan falde af. Brug pincet til at fjerne dem forsigtigt for at undgå at miste dem.

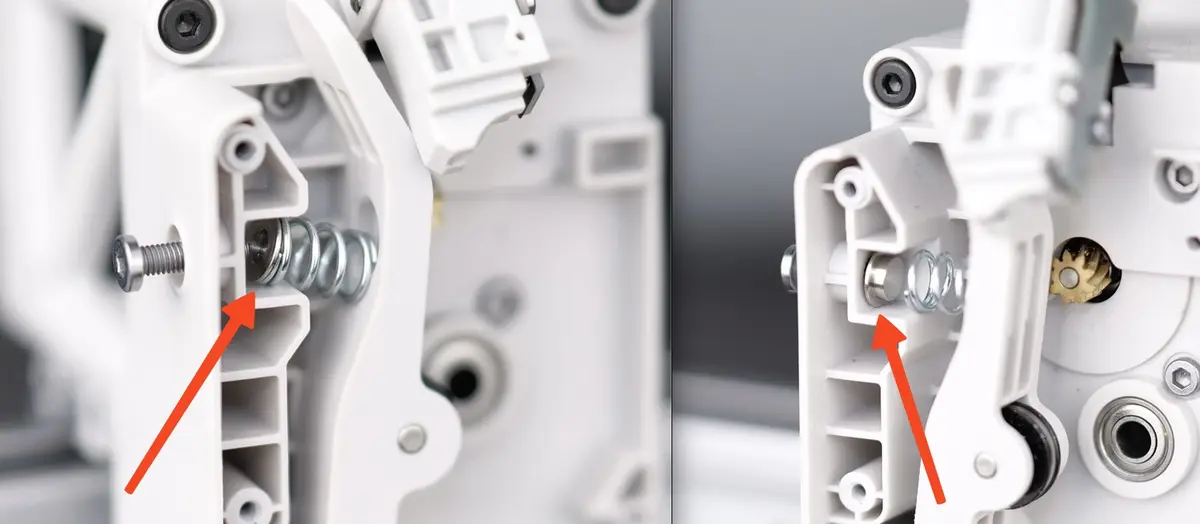

Vær særligt opmærksom på ikke at miste denne metalkappe, da den er vigtig

Trin 6-Fjern ekstruderingstandhjulet

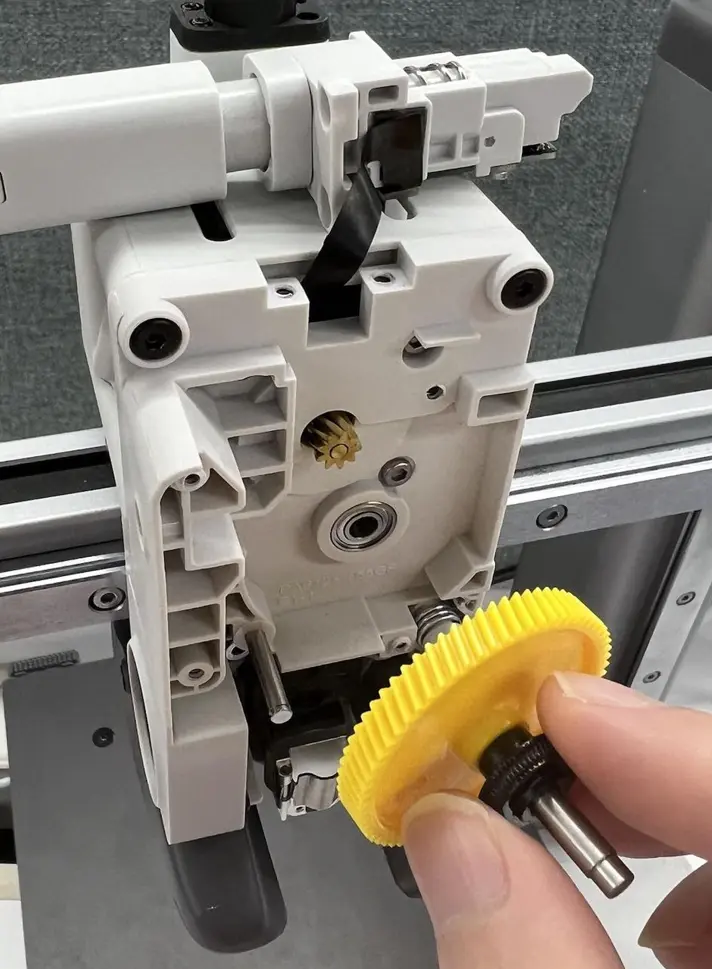

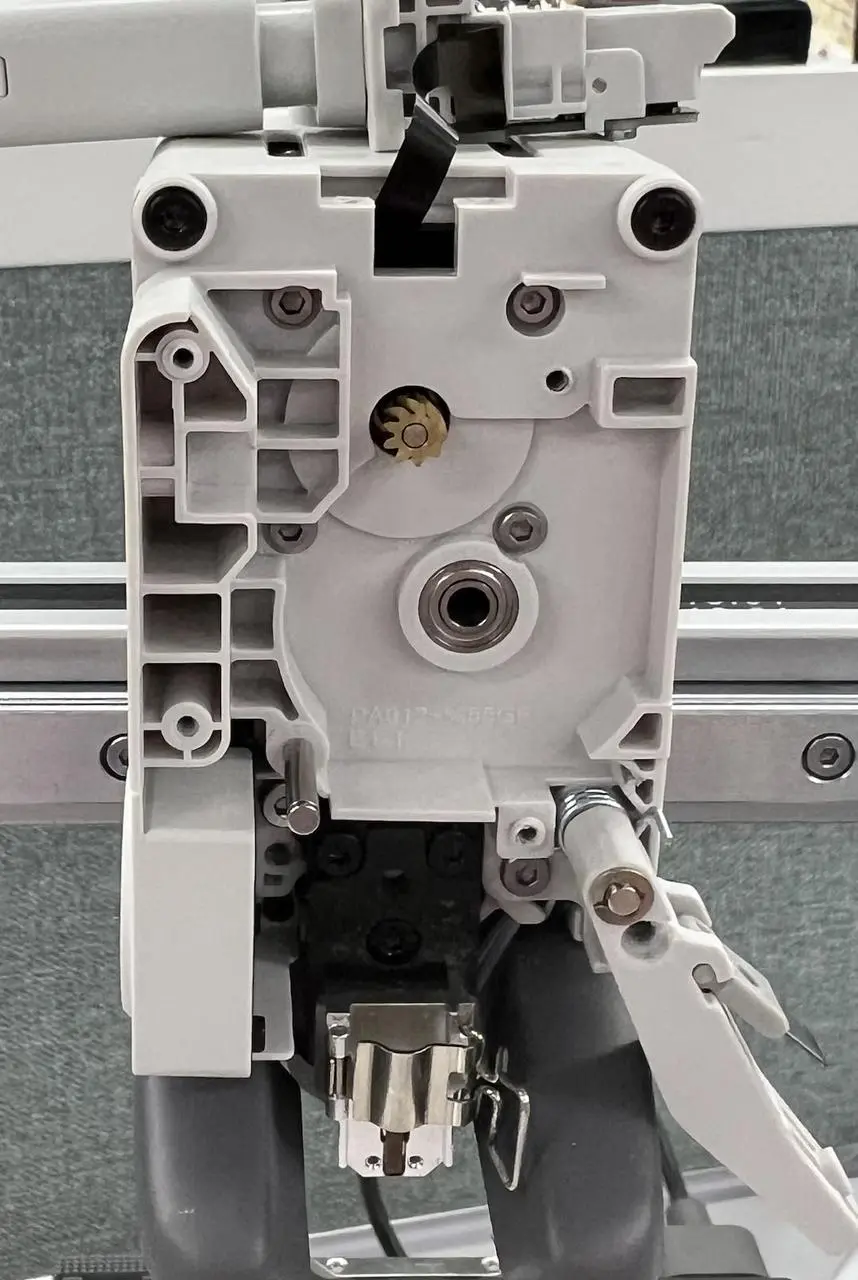

Fjern ekstruderens tandhjulsenhed direkte og rens resterne af filament inde i ekstruderen.

Samlevejledning

Trin 1-Monter ekstruderingstandhjulet

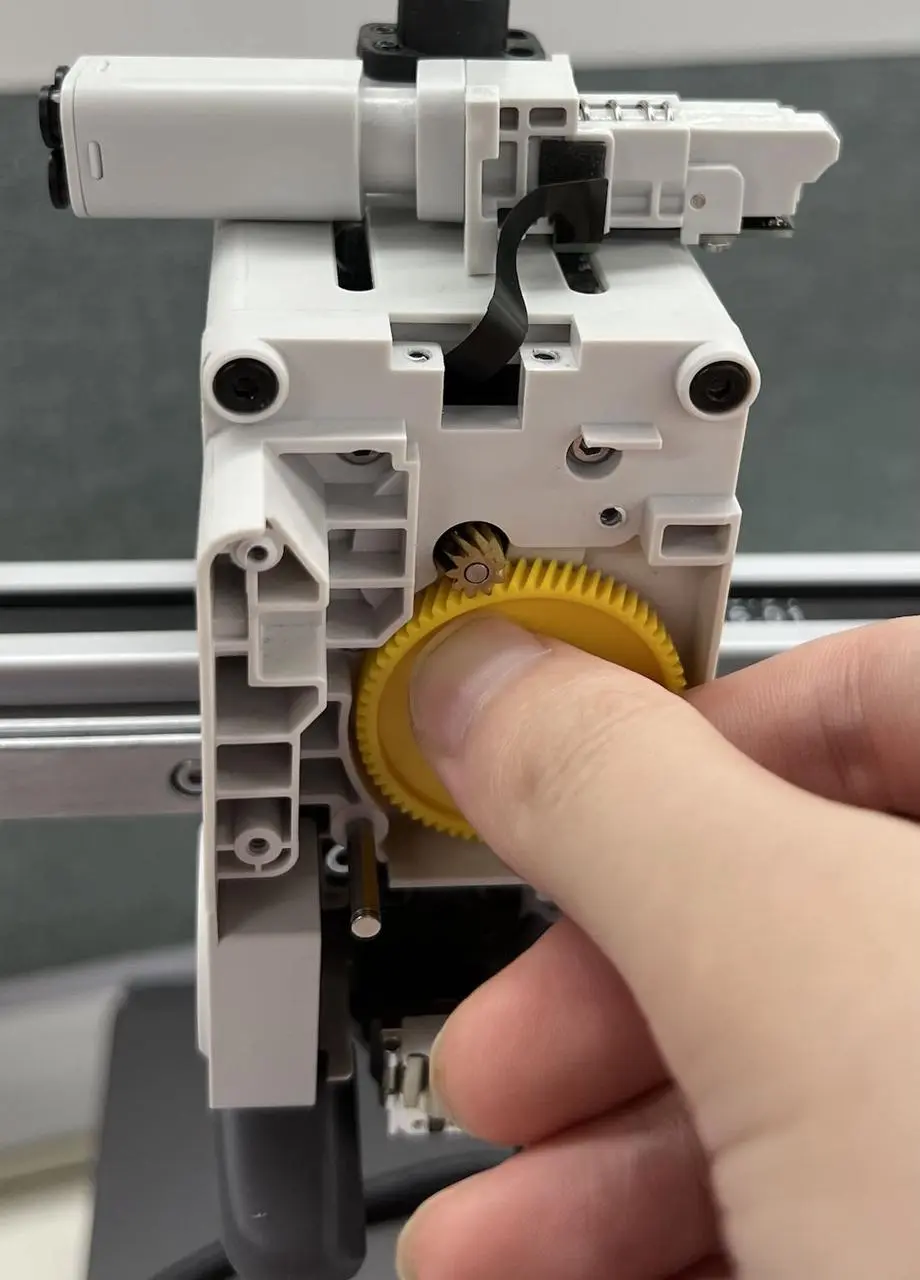

Monter ekstruderingstandhjulet.

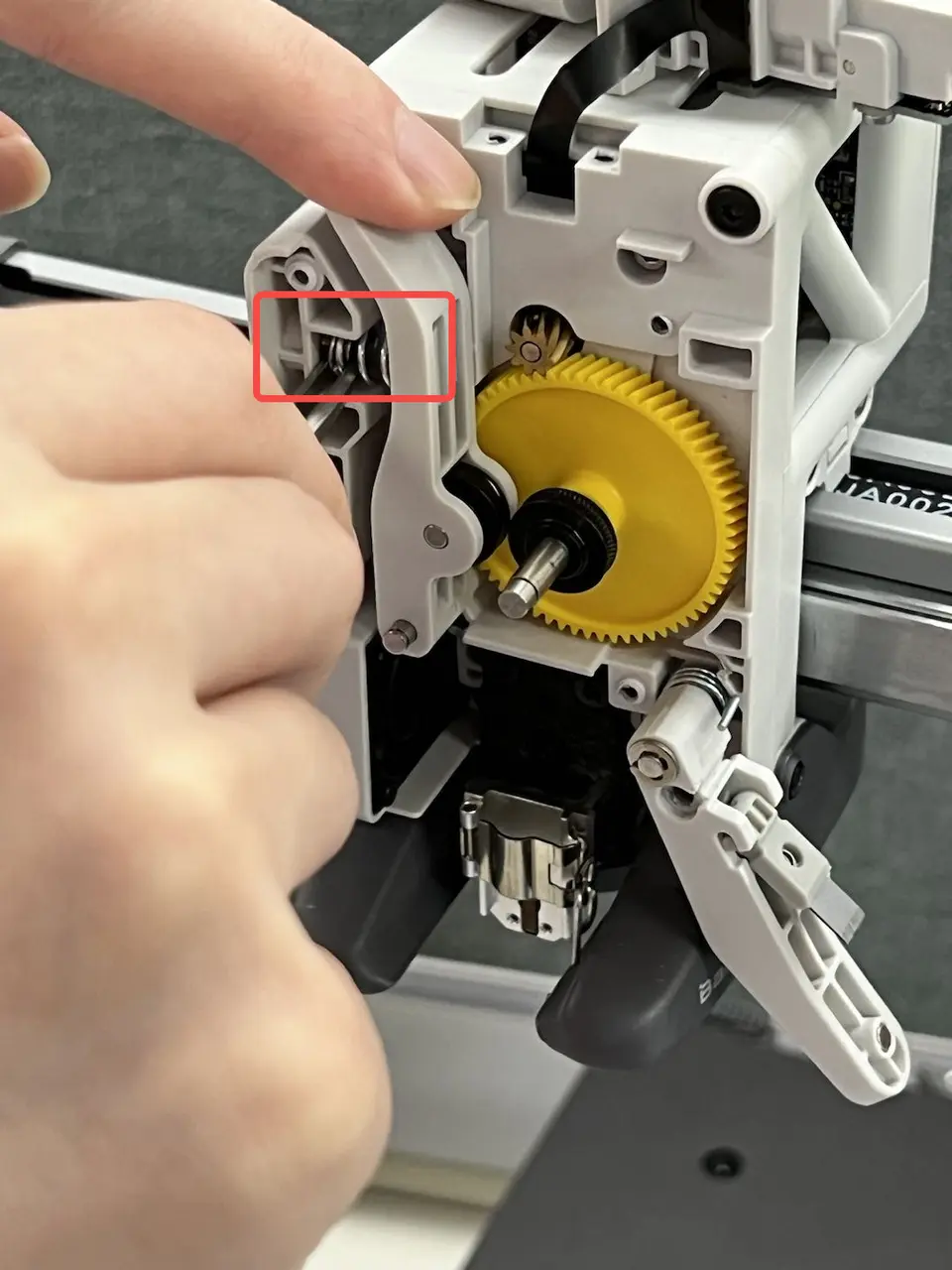

Trin 2-Monter beslaget til det drevne hjul

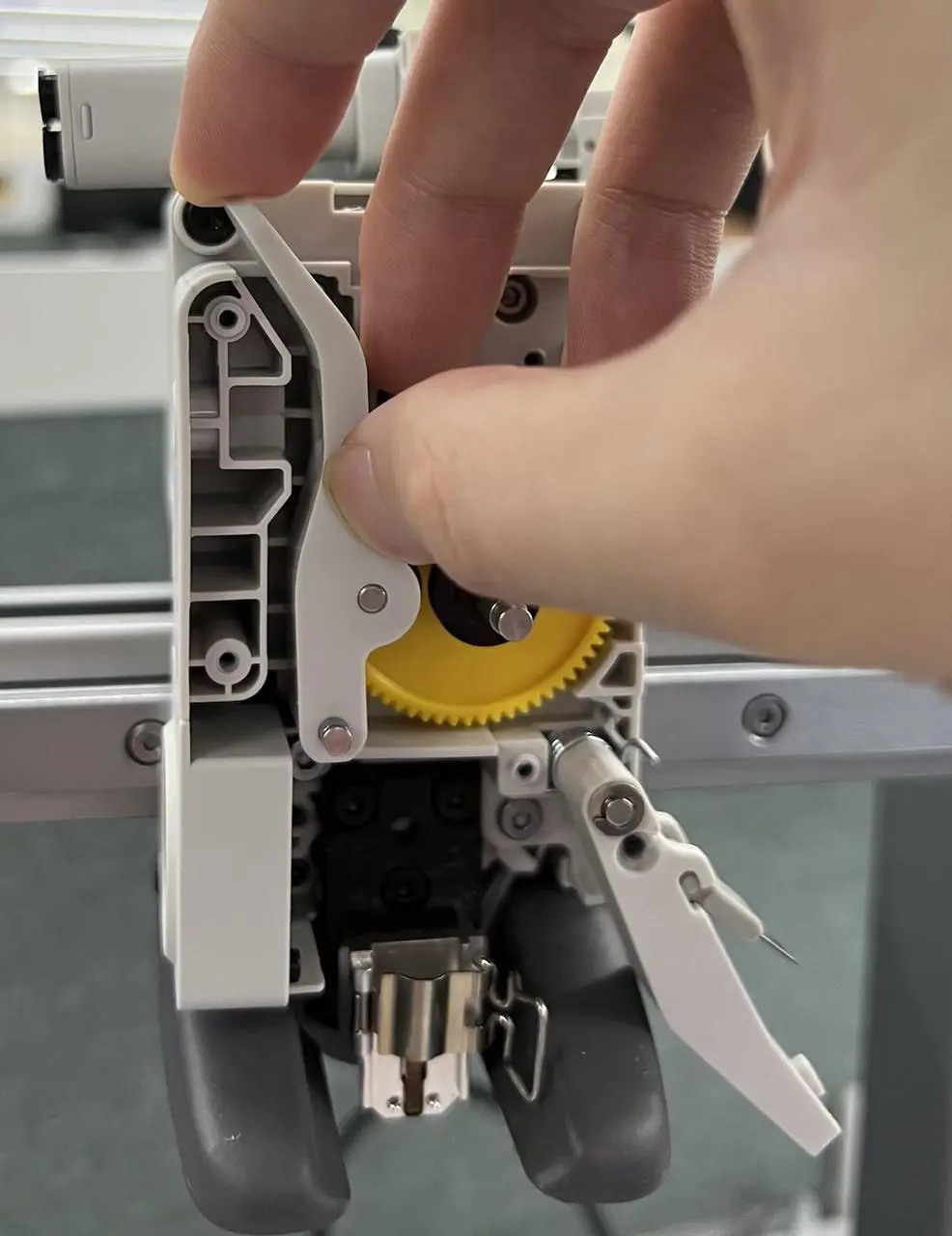

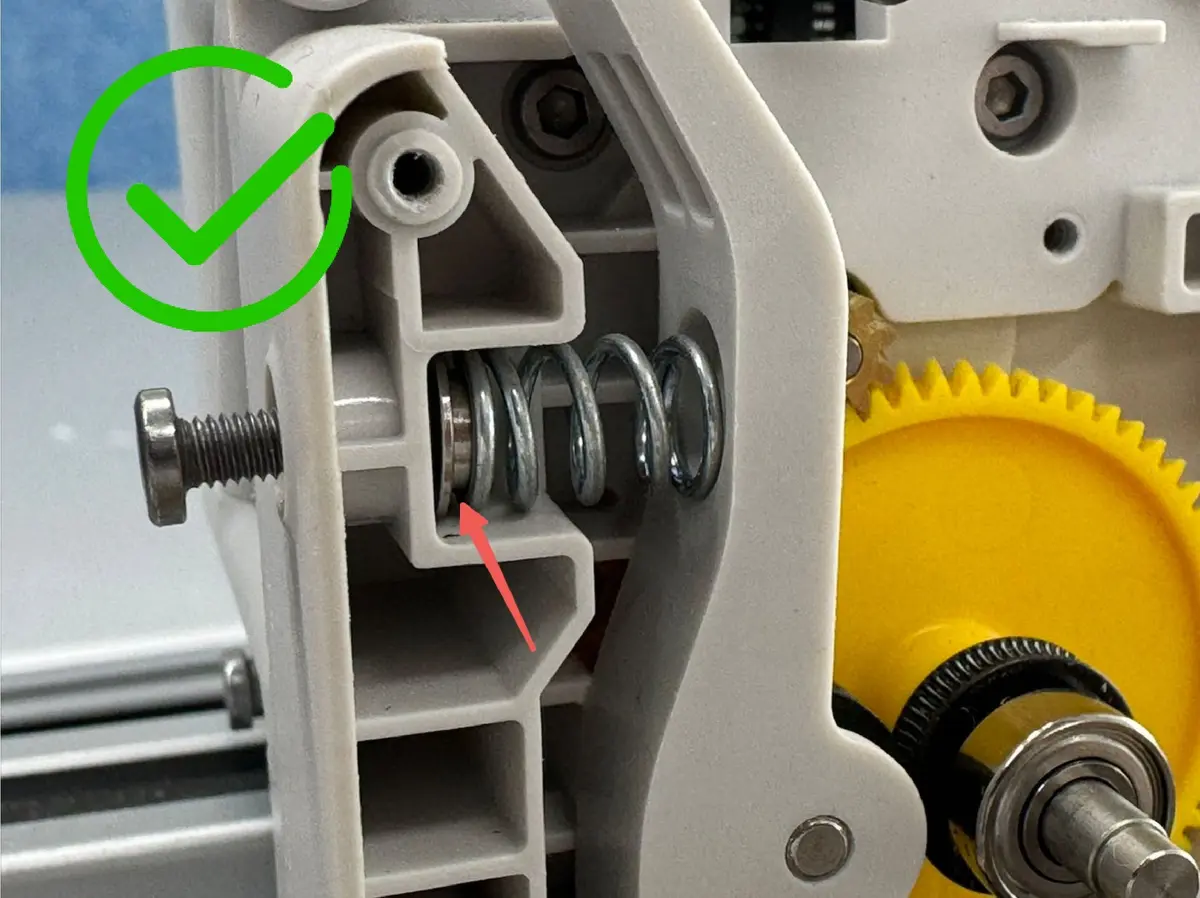

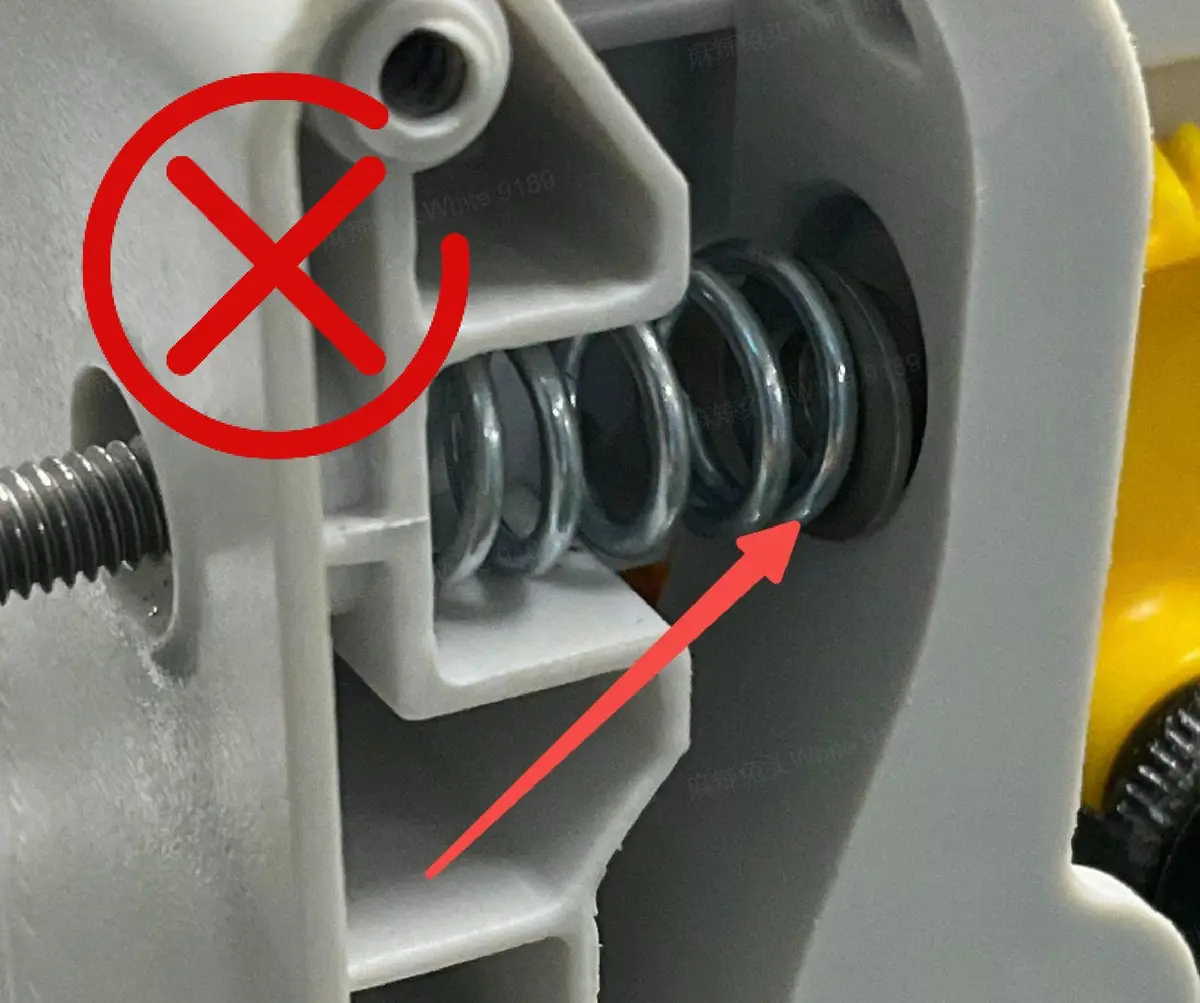

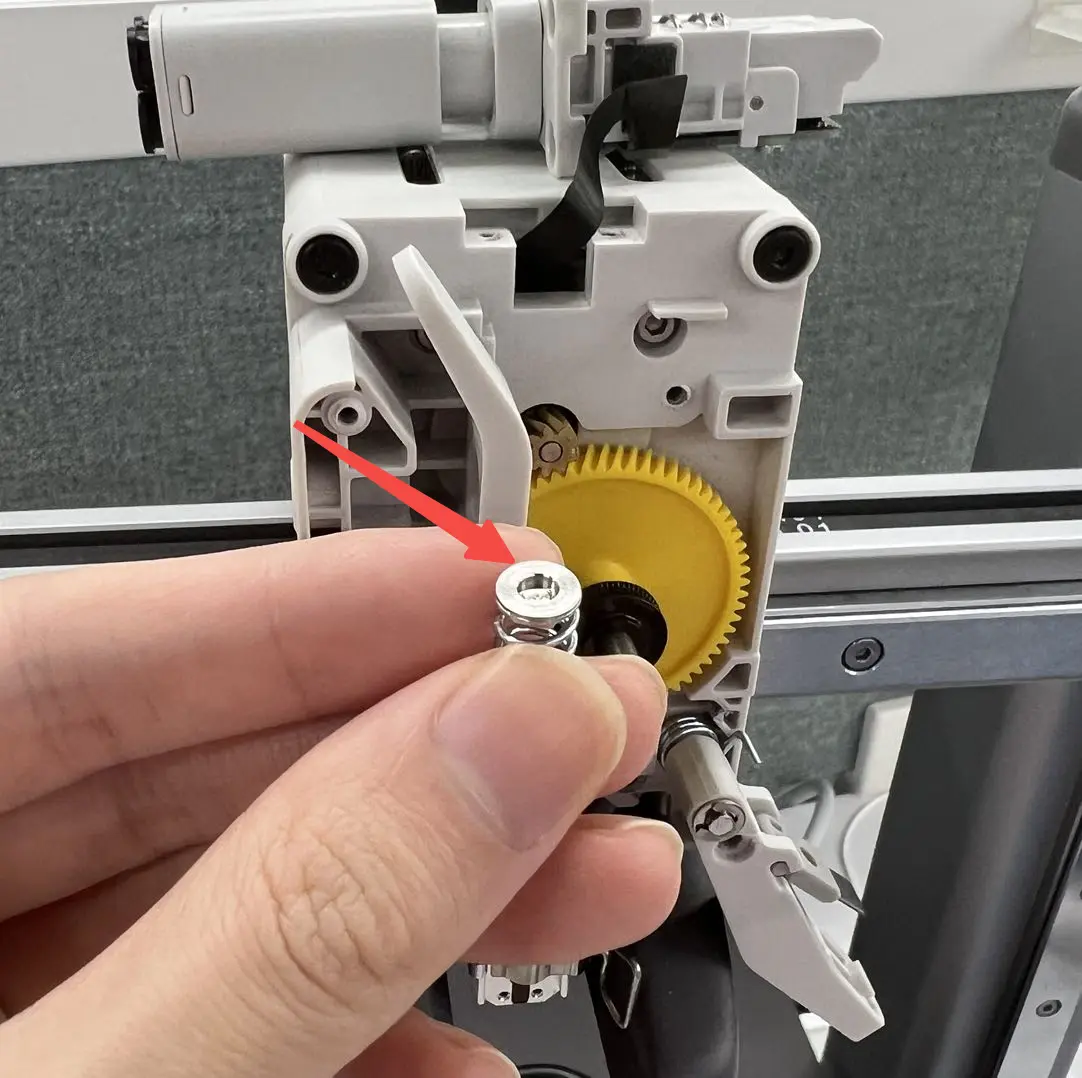

Monter beslaget til det drevne hjul på den tilsvarende aksel. Saml fjederen og endekappen sammen i den korrekte position og retning (se billederne nedenfor for korrekte og forkerte eksempler), og placer dem forsigtigt i den tilsvarende position på beslaget til det drevne hjul ved hjælp af en pincet. Spænd ikke skruen på siden endnu.

Vigtigt!

Sørg for at montere fjederen og endekappen korrekt. Ellers vil tandhjulet ikke kunne få fat i filamentet, hvilket medfører printfejl.

Trin 3-Monter ekstruderenhedens frontdæksel

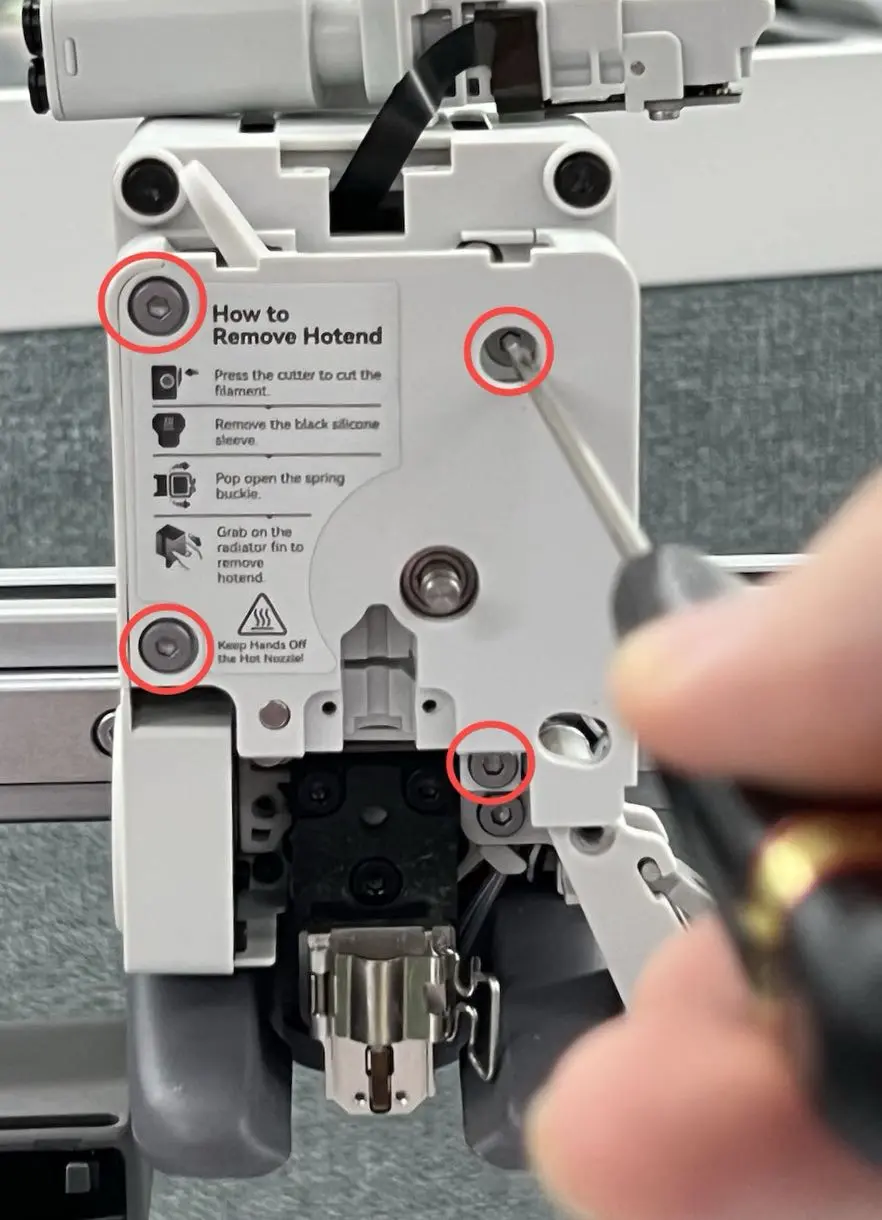

Spænd de 4 skruer på ekstruderens frontdæksel.

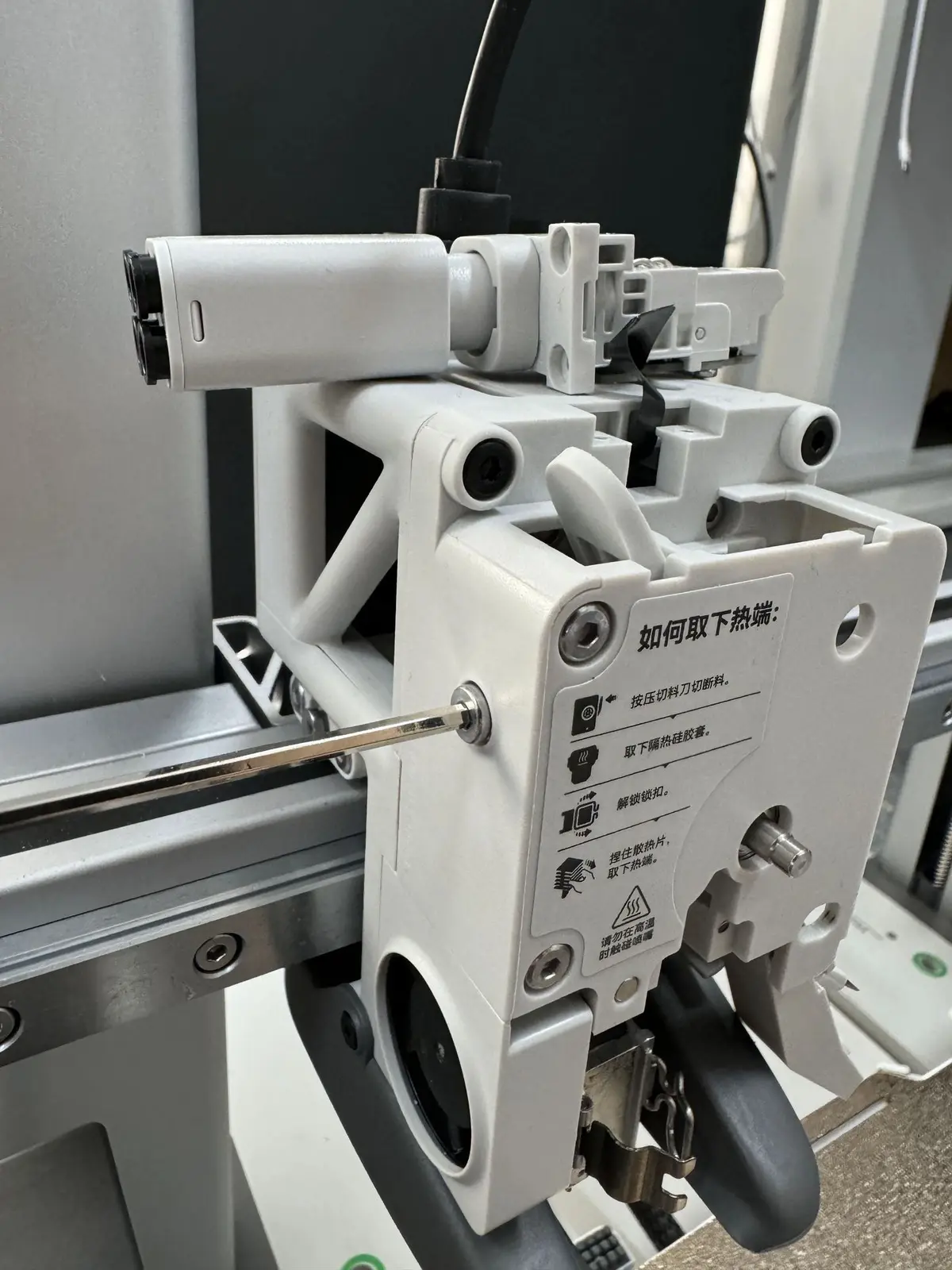

Trin 4-Spænd skruen på siden

Spænd skruen på siden af ekstruderen.

Trin 5-Monter filament-hub-enheden

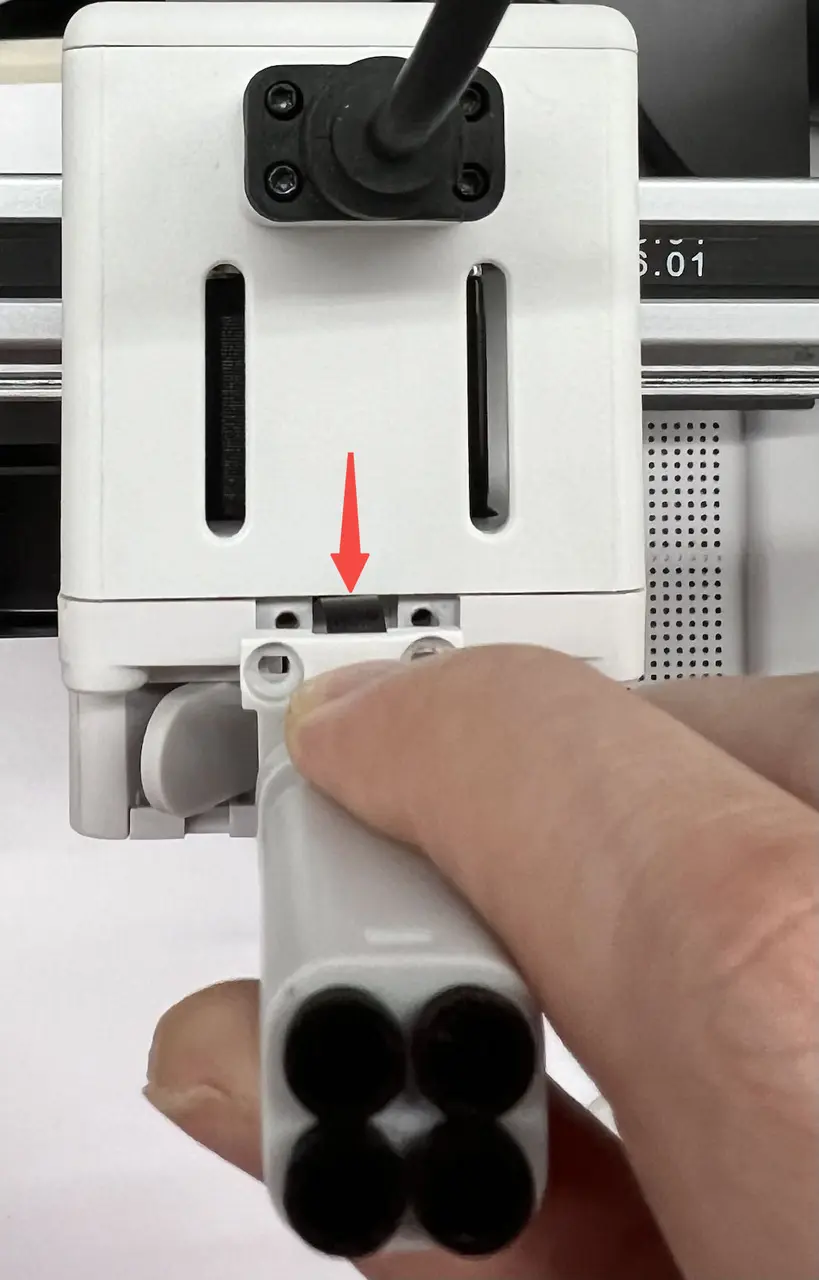

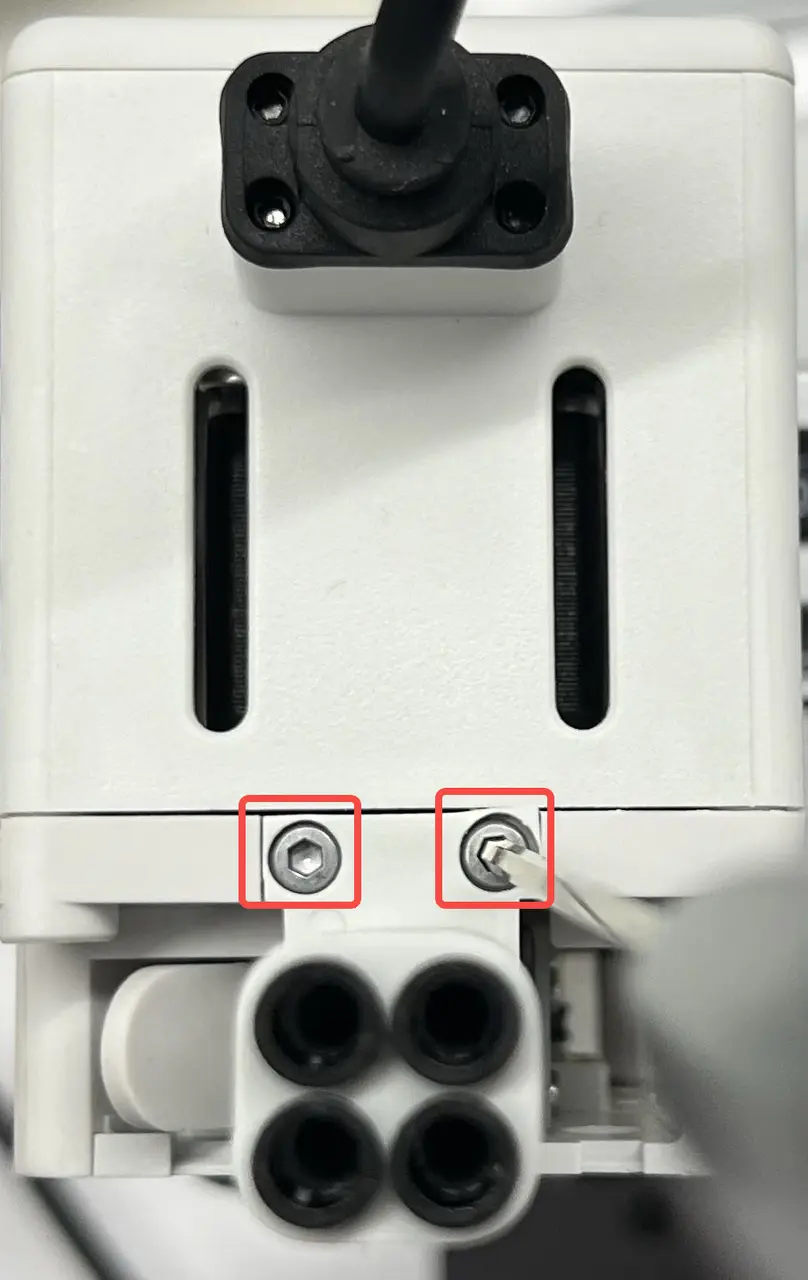

Monter filament-hub-enheden, og sørg for at det sorte FPC-kabel ikke er foldet og er placeret jævnt i den ledige position. Spænd derefter de 2 skruer for at fastgøre filament-hubben på plads.

Trin 6-Monter filamentskæreren

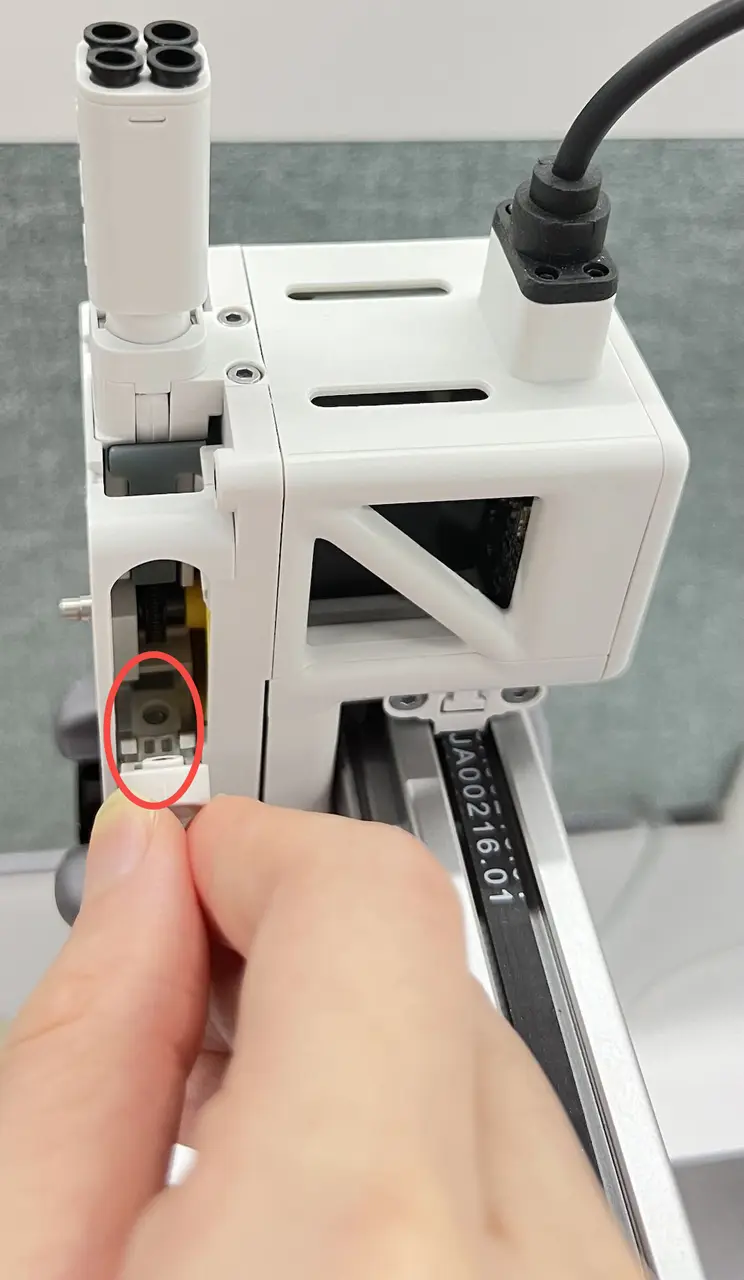

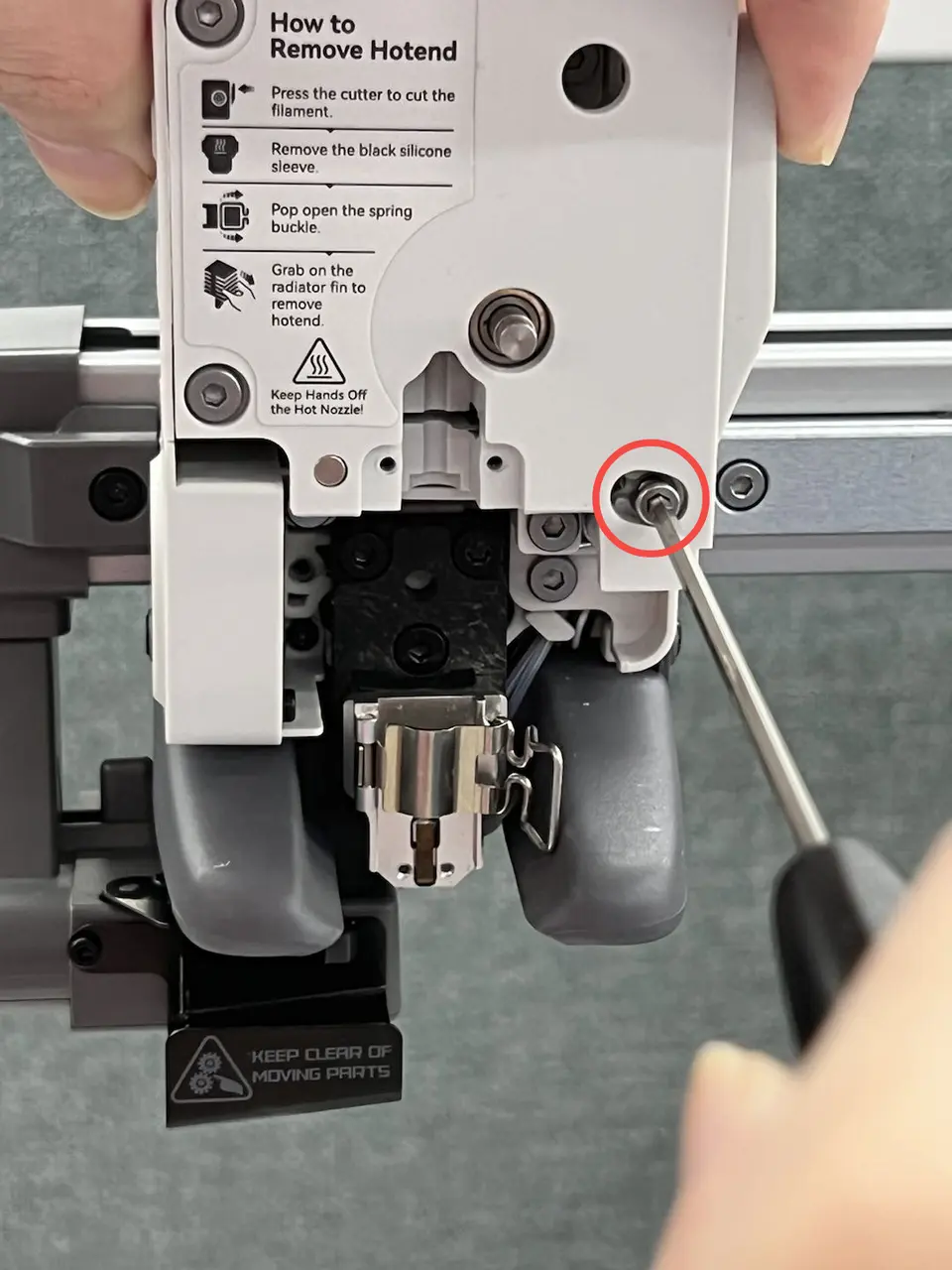

Løft armen og skub skæreren på plads langs klingerillen. Fastgør skærerarmen ved at spænde 1 skrue.

Trin 7-Monter hotend-enheden

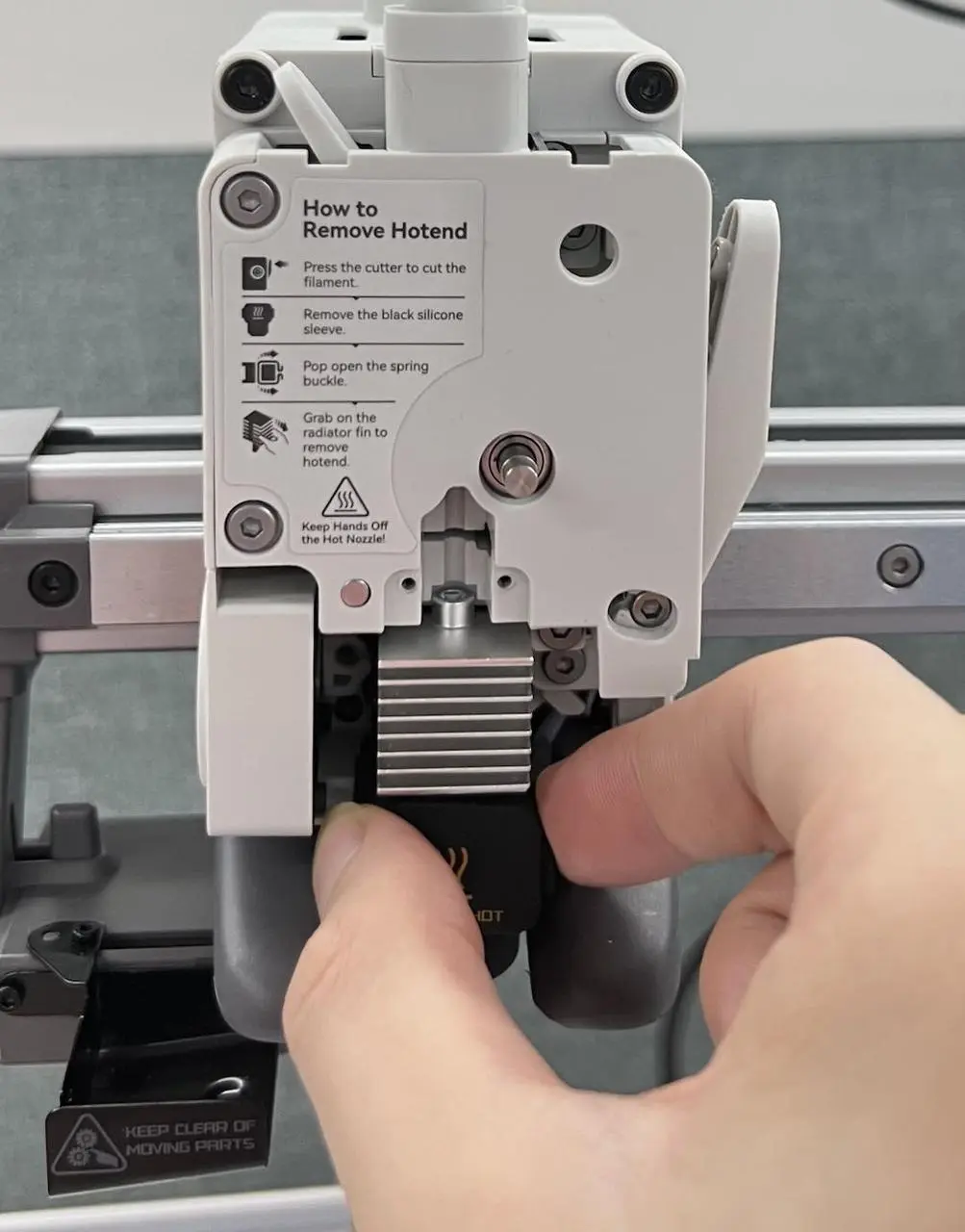

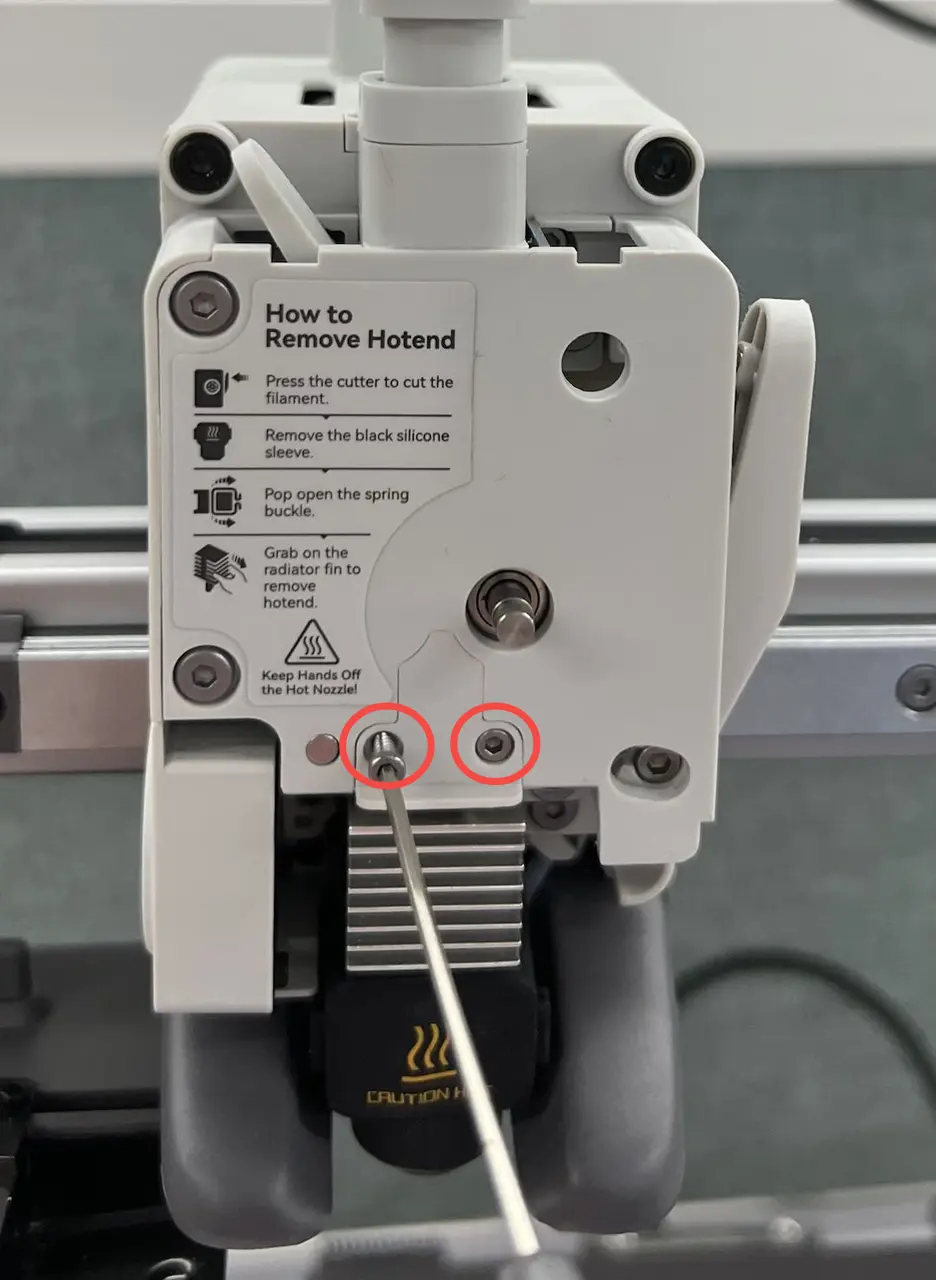

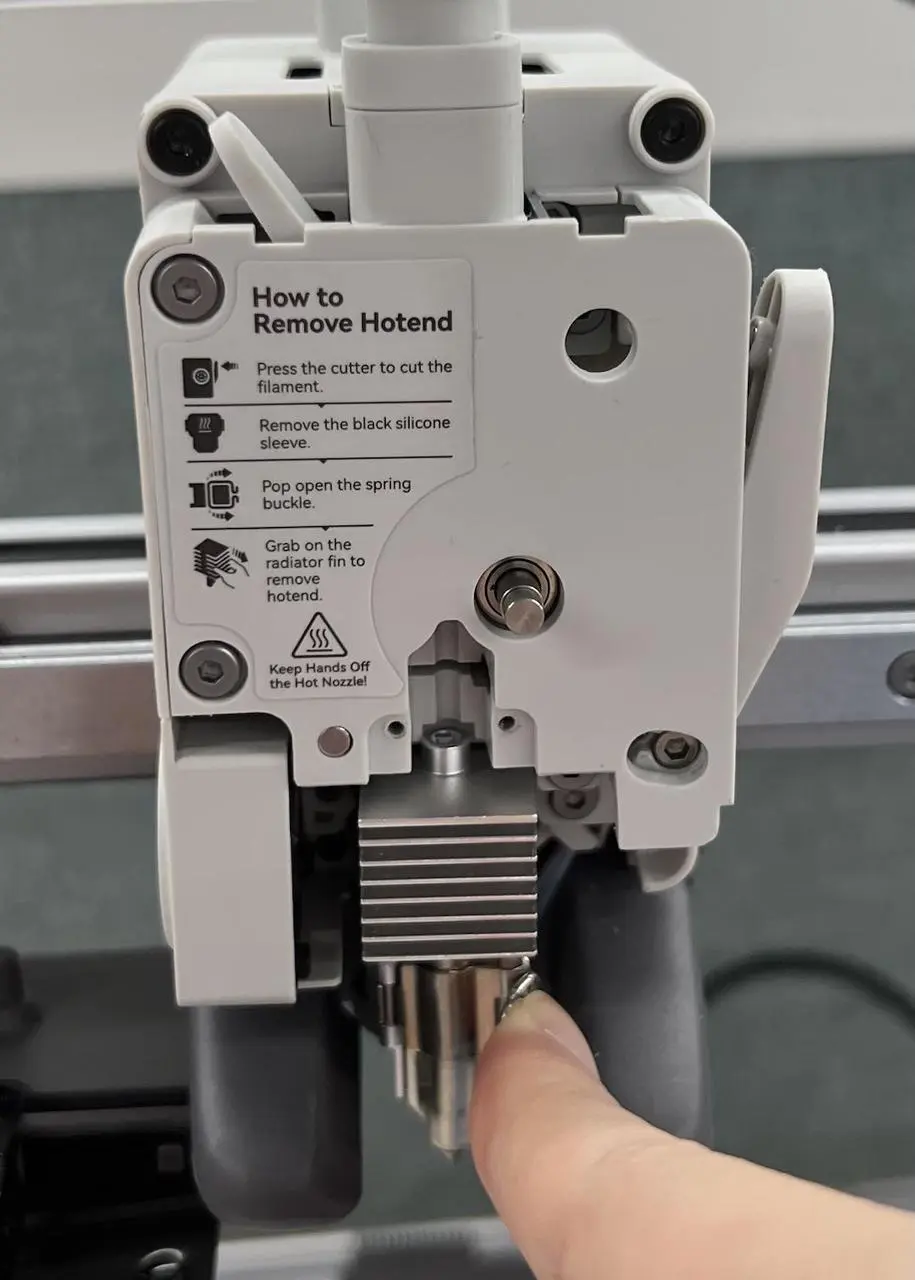

Hold på dysens køleplade, juster monteringspositionen, sæt dysen på plads, og klik lynudløserenheden fast. Sæt silikonesokken til hotend på og spænd de 2 skruer for at fastgøre trykblokken på plads.

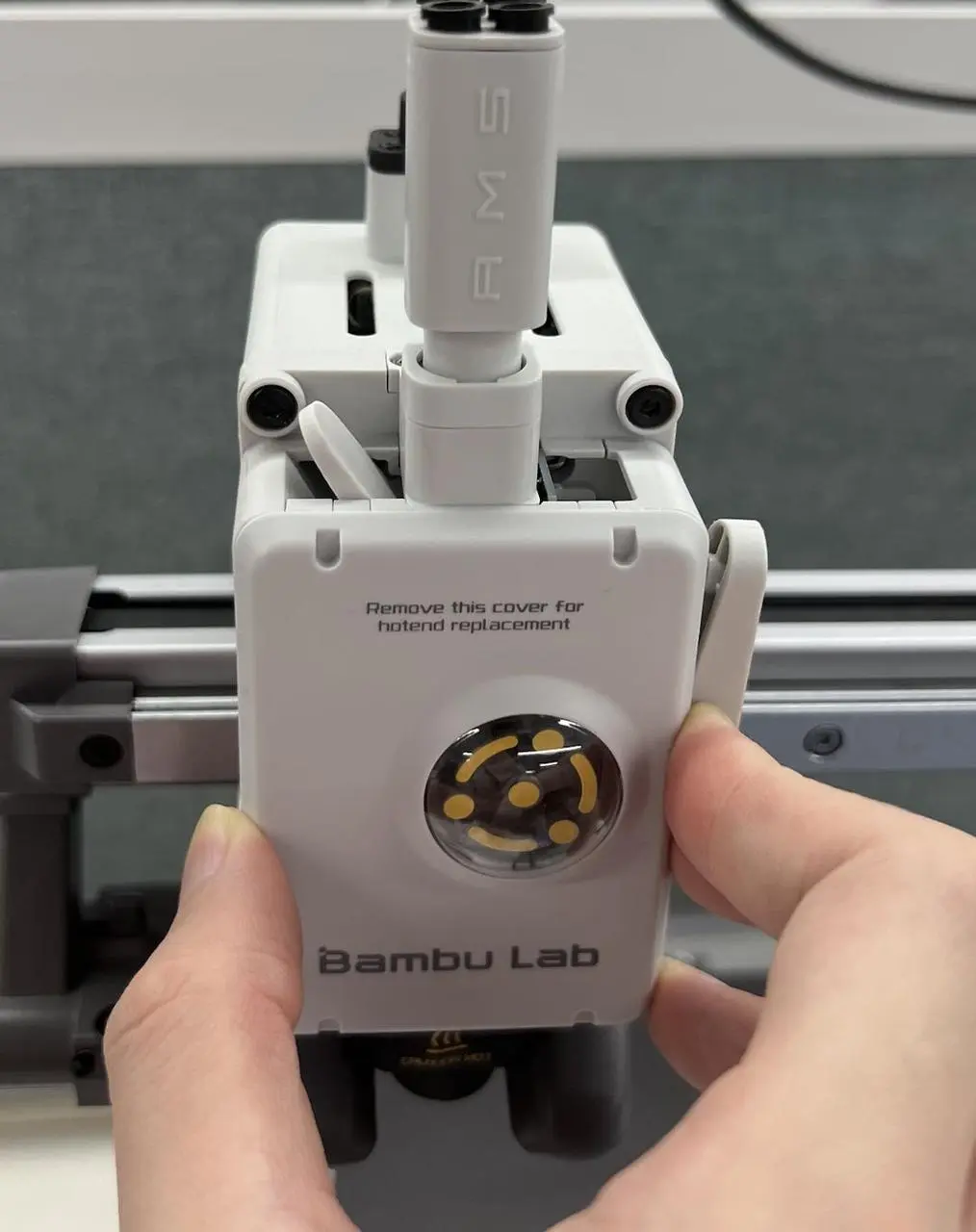

Monter rotationshjulet og værktøjshovedets frontdæksel.
