A1-serien: fejl med overskudsmateriale ved renser

Symptom:

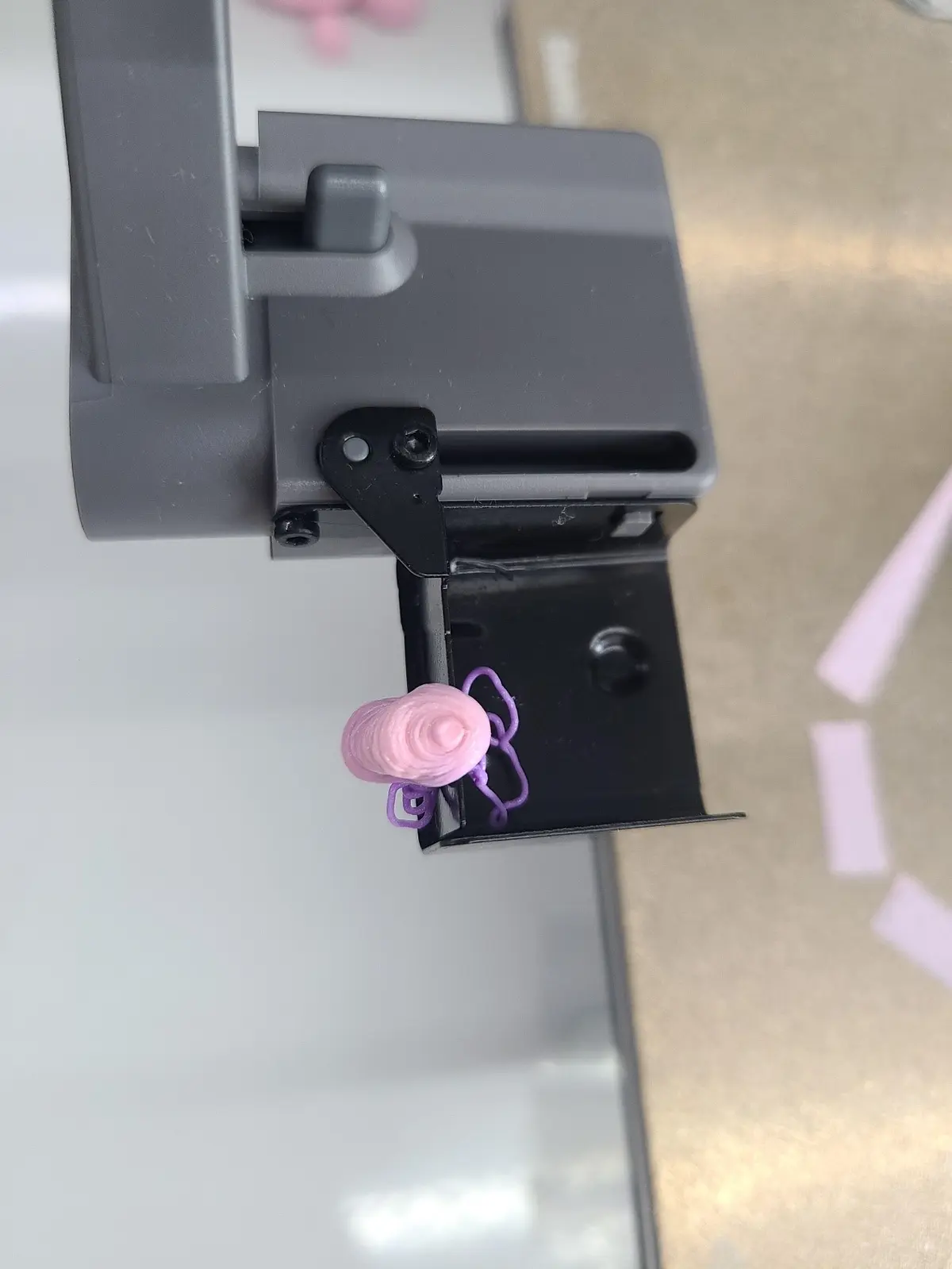

• Overskudsmaterialet sidder på renserens plade og bliver ikke skubbet væk som normalt, efter toolhead har forladt renseren.

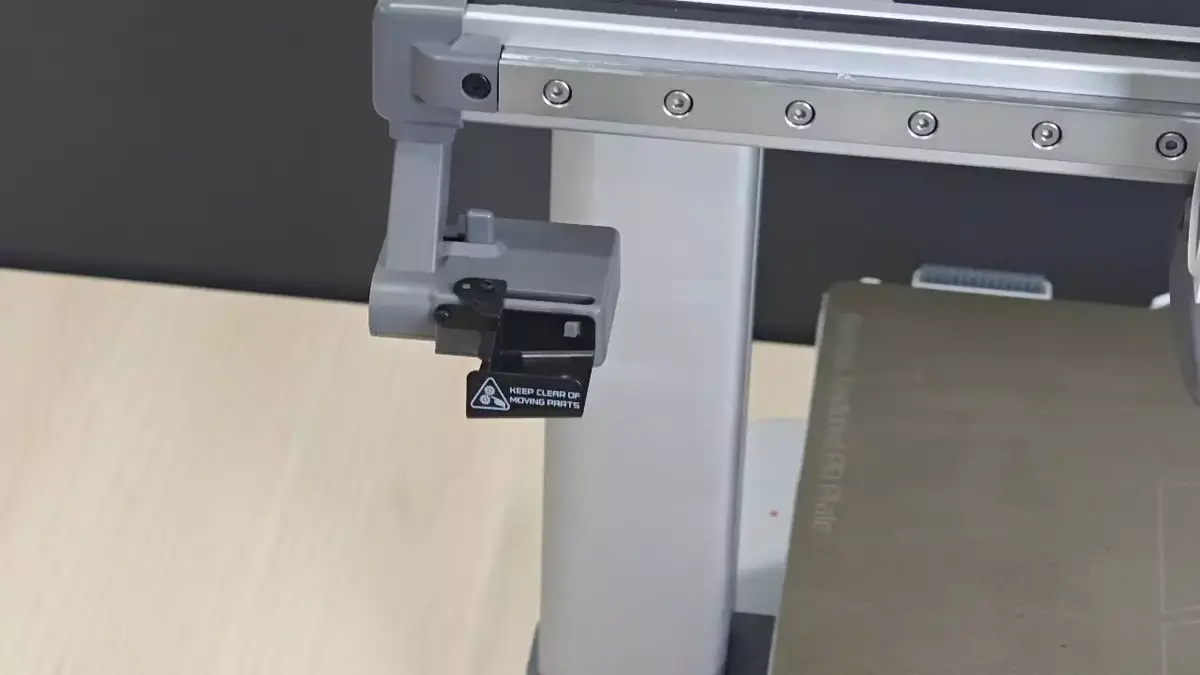

• Renserens skærm sidder fast.

Årsagen til problemet

1. Renserens plade sidder fast i bevægelsessporet.
2. Renserens plade er løs eller deformeret.
3. Positionen af X-aksens dæksel er ikke justeret korrekt.

Løsning

1. Opdater printerens firmware

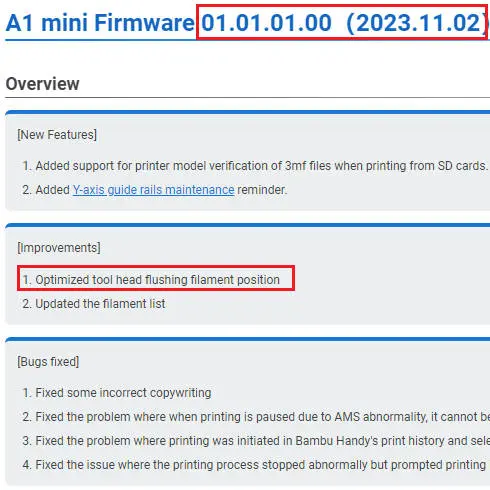

Vi udgav en særlig reparationsfirmware den 2. november 2023. Hvis din printers firmwareversion er lavere end denne, skal du opdatere firmwaren til den nyeste version.

2. Rens renseren

Fjern forhindringer som filament i renserens bevægelsesspor med pincet, en luftblæser eller lignende.

3. Juster renserens plade

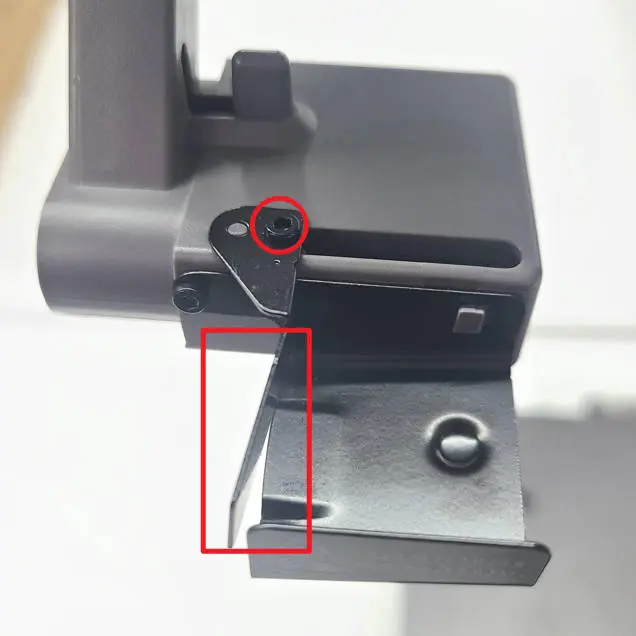

Spænd pladens skruer og ret pladen op igen.

4. Juster monteringspositionen af X-aksens dæksel

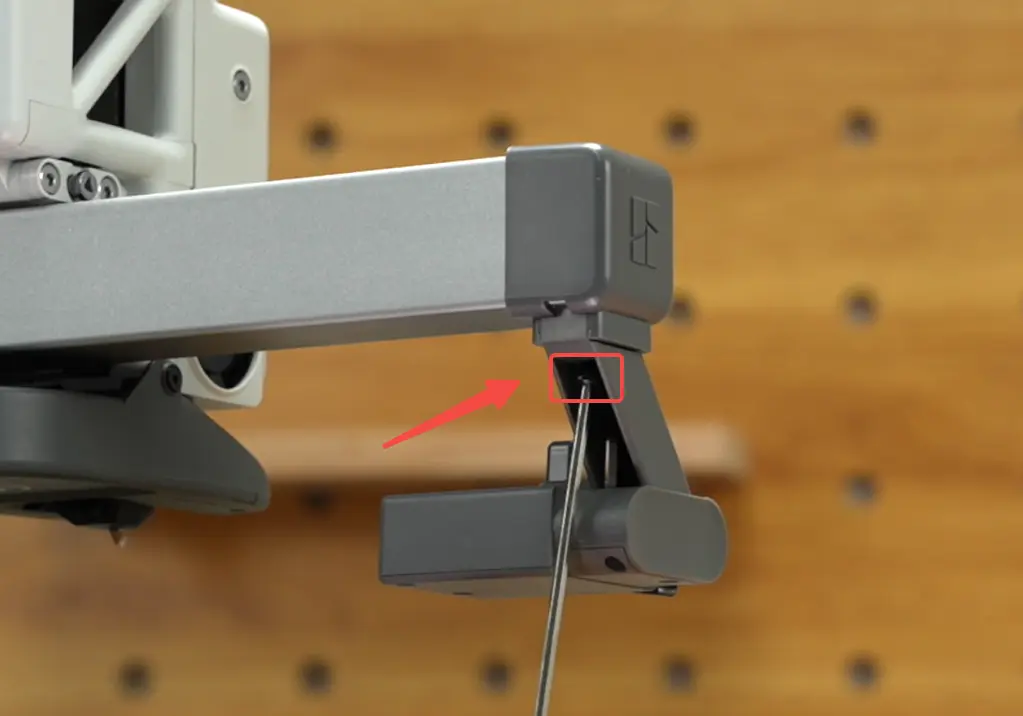

4.1 Løsn de 2 markerede skruer med H2.0 unbrakonøglen.

4.2 Skub X-aksens dæksel indad mod uret, så renseren kommer tættere på varmepladen. På dette tidspunkt vil der være en lille vinkel mellem dækslet og endefladen på X-aksens skinne.

4.3 Hold renseren i den justerede position og spænd de 2 skruer igen.

5. Rens renserens tandstang

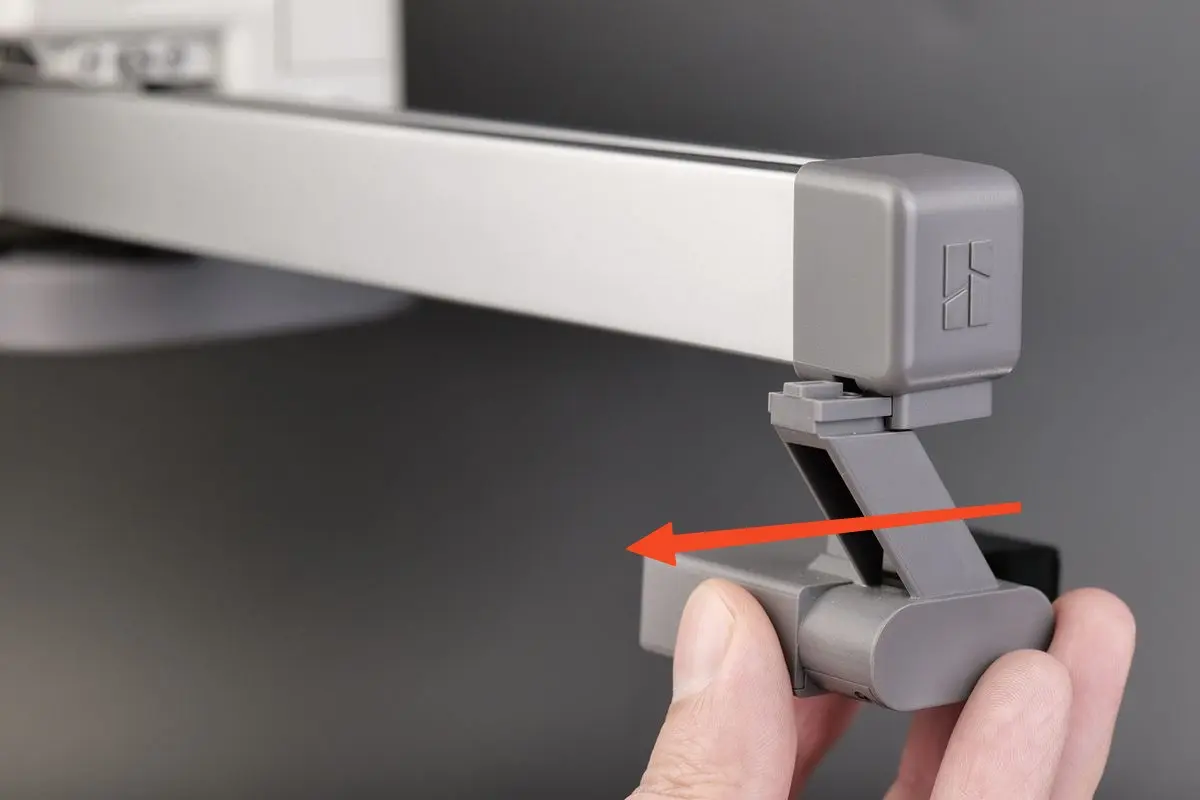

5.1 Fjern skruerne under renseren. Når skruerne er løsnet, kan du skubbe renseren i den retning, billedet viser.

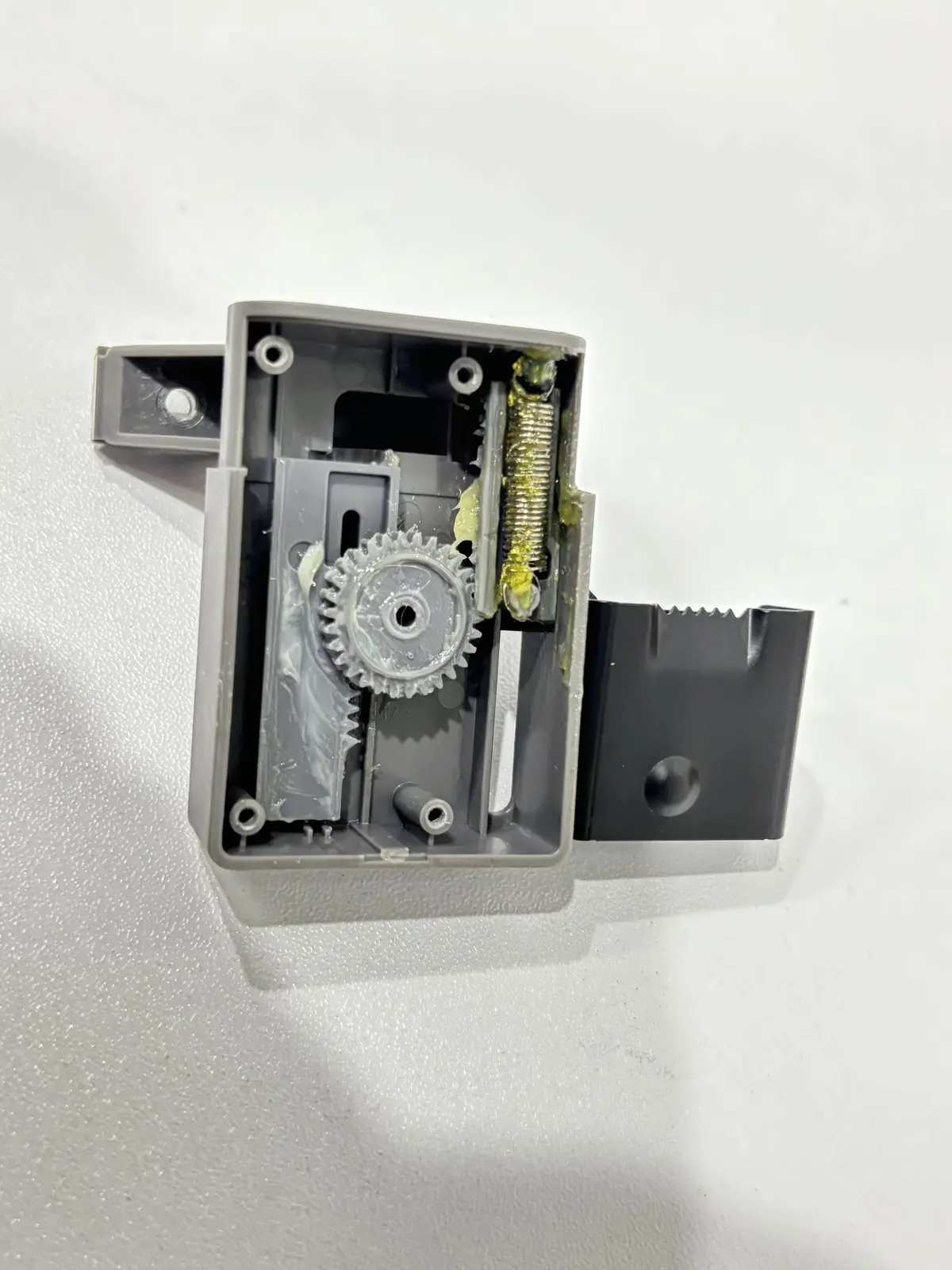

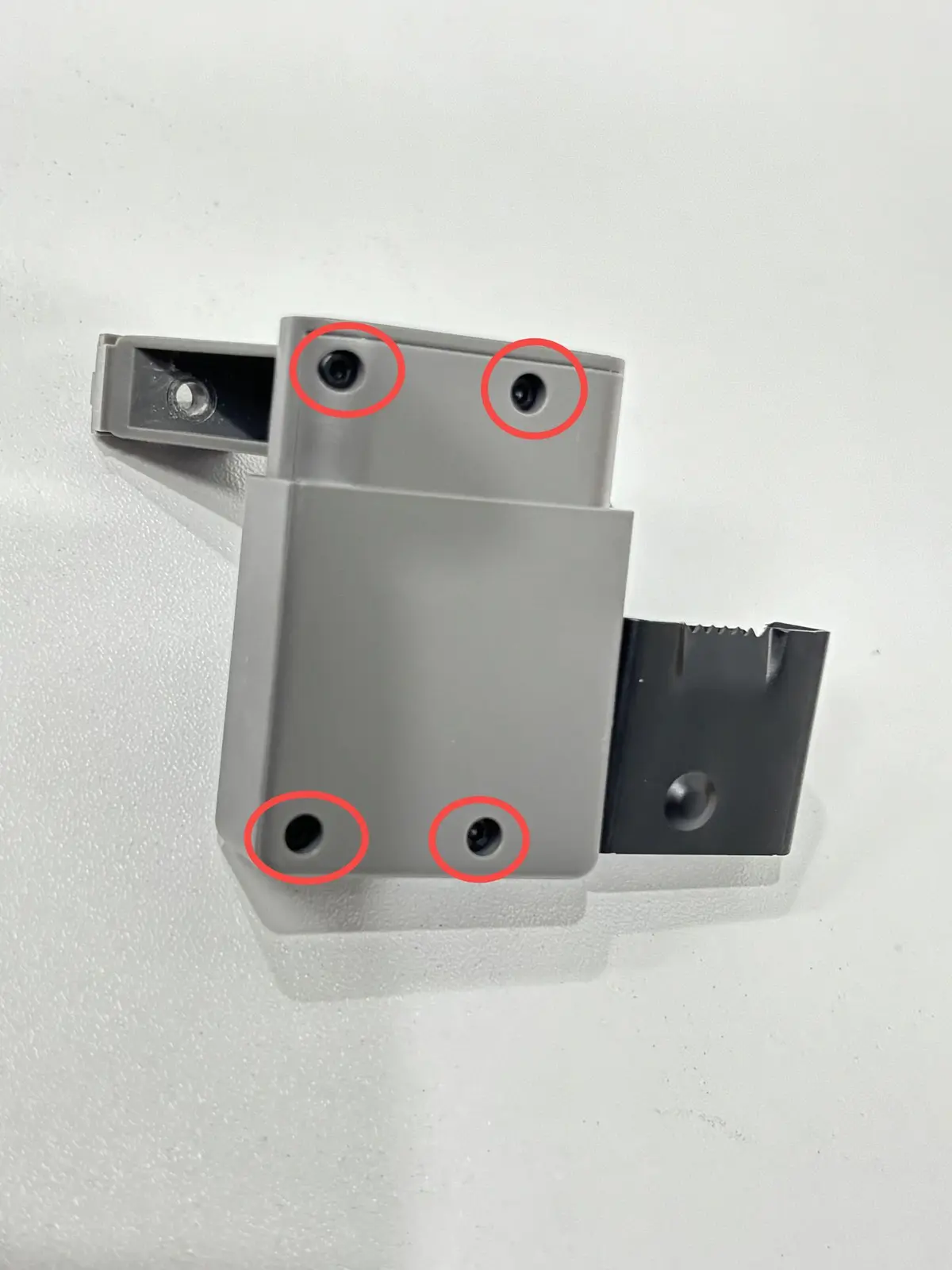

5.2 Brug en H1.5 unbrakonøgle til at løsne de fire skruer i bunden af renseren, åbn renserens bunddæksel, og kontroller, om der er fremmedlegemer på tandstangen og tandhjulet; rens dem, hvis du finder nogen.

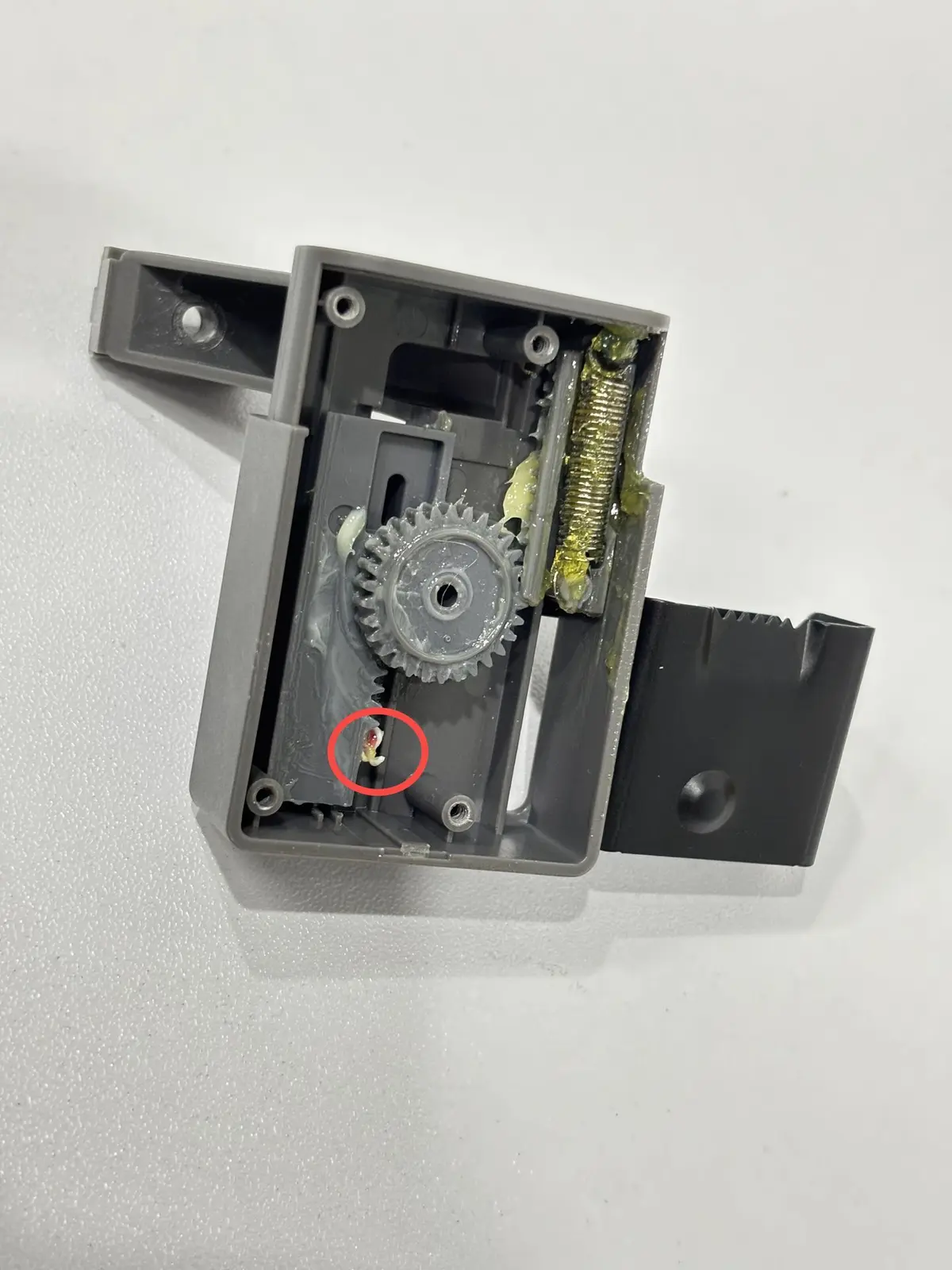

	fremmedlegemer på tandstangen

5.3 Kontroller, om skærmen kan bevæge sig normalt. Hvis den kan, bruger du en H1.5 unbrakonøgle til at spænde de fire skruer, der fastgør renserens bundplade, og monterer derefter renseren tilbage på X-aksen og spænder 1 fastgørelsesskrue med en H2.0 unbrakonøgle.

6. Juster renseren

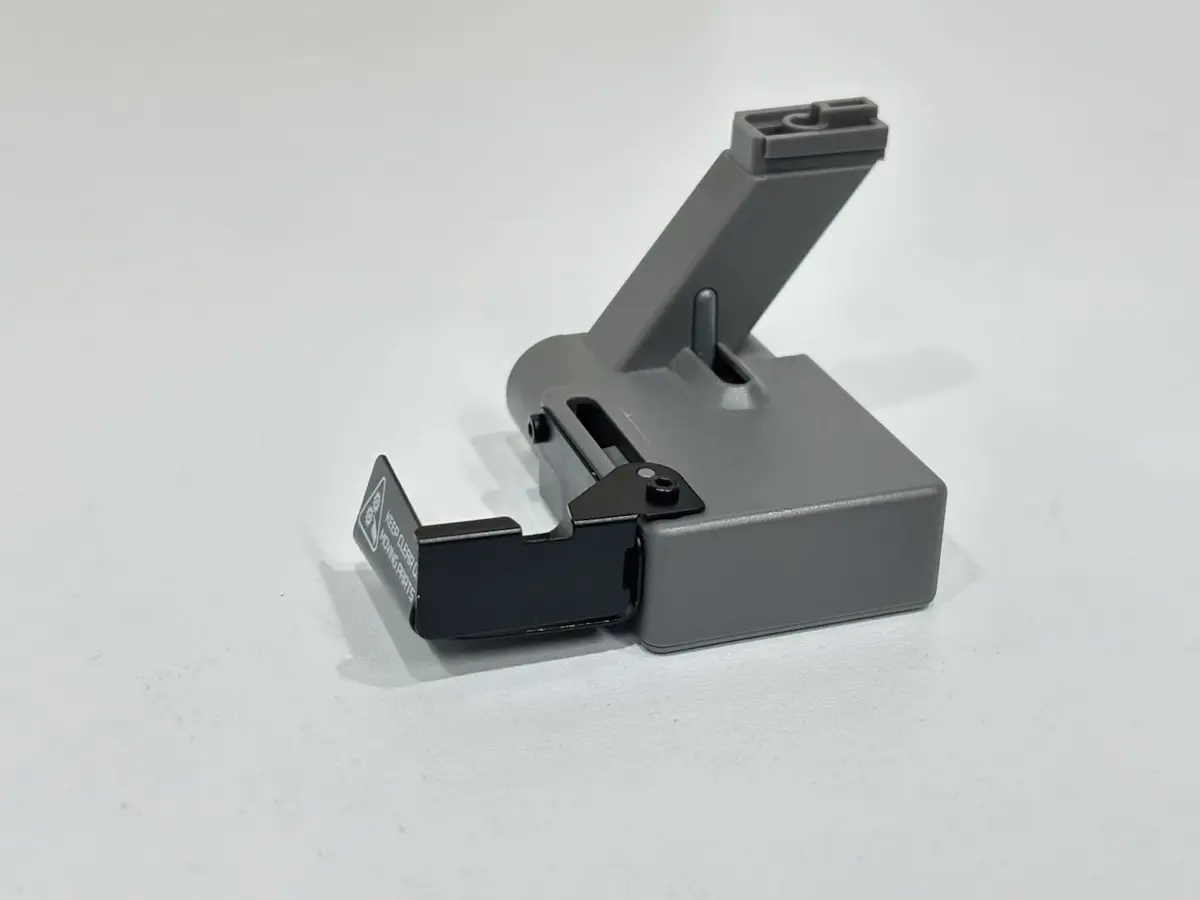

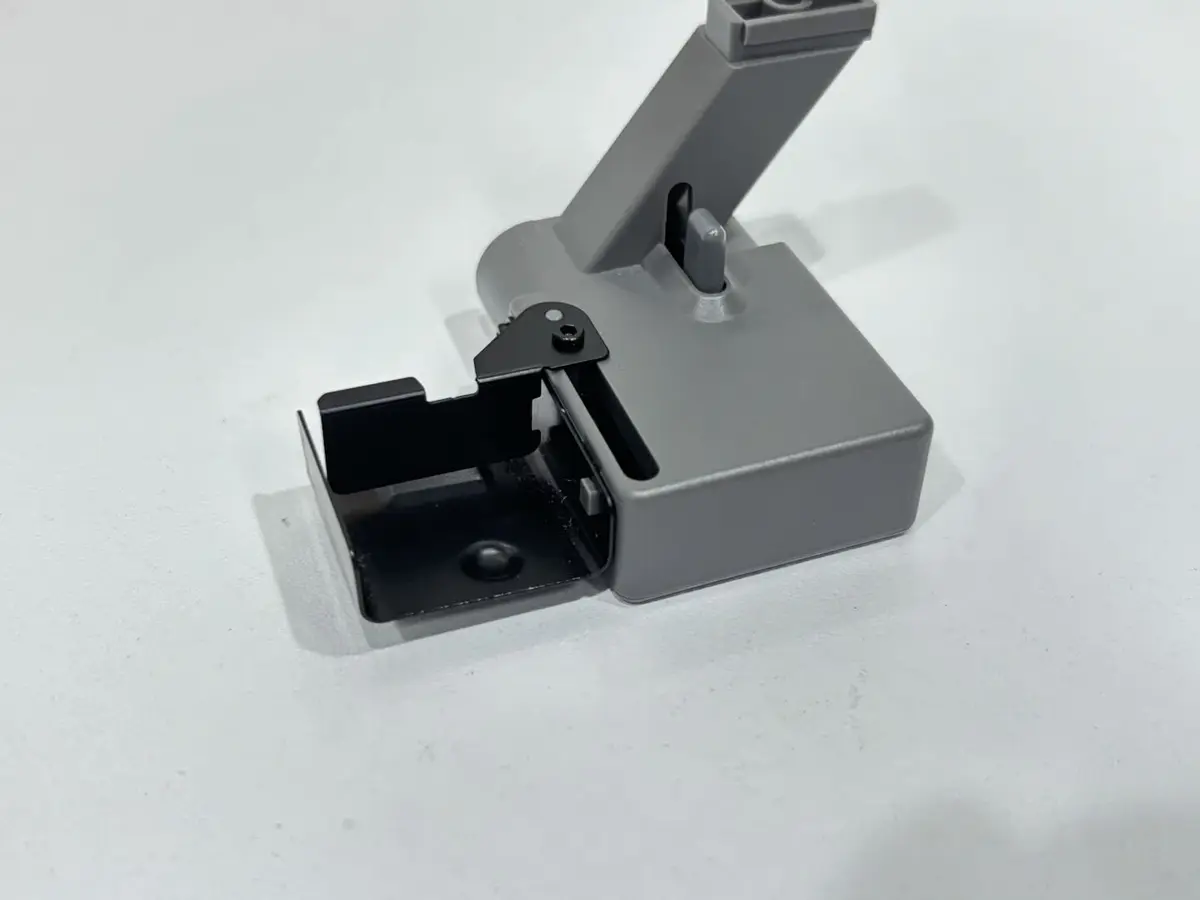

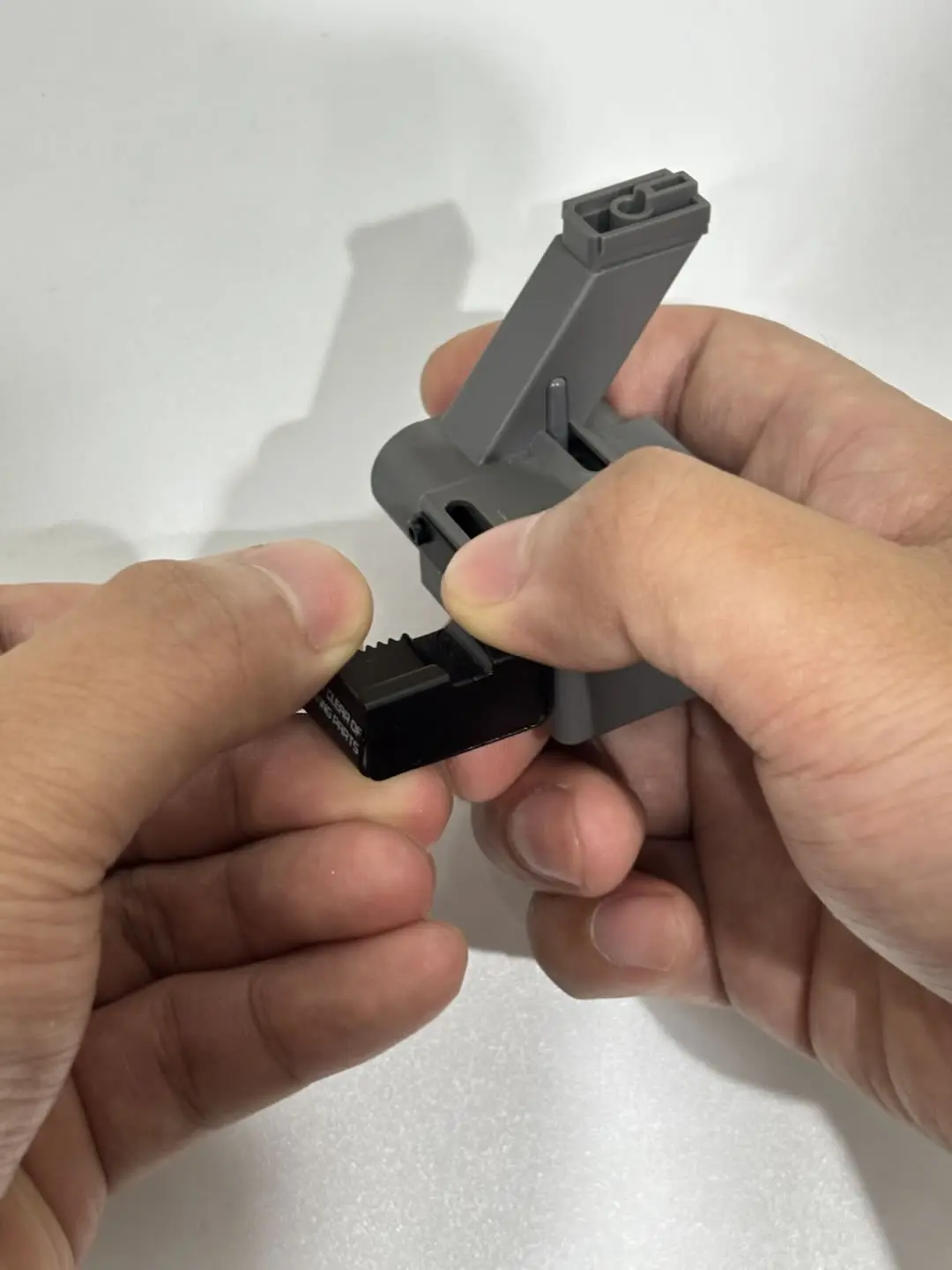

Hvis renseren ikke springer ordentligt tilbage på grund af deformation, holder du skærmen med den ene hånd, mens du med den anden hånd bøjer renseren tilbage til dens normale position.

Bemærk: Vær forsigtig, når du bøjer den tilbage, så du ikke brækker forbindelsen mellem metal- og plastdelene.

7. Knækket klips

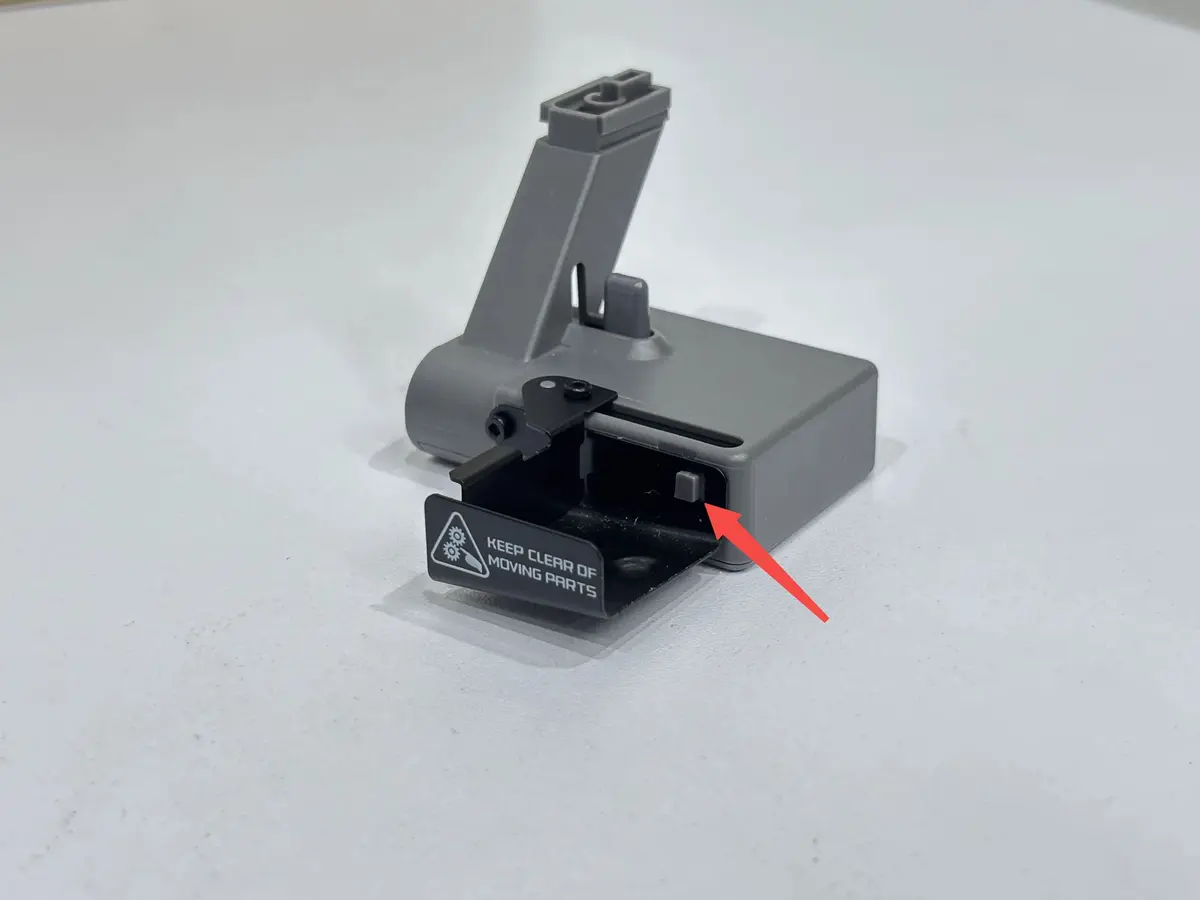

Hvis renserens klips er knækket, kan du lime klipsen fast med 502-lim.
