Udskiftning af hotend-varmeenhed til X2D

Hotend-varmeenhed

🔎 Find X2D venstre hotend-varmeenhed og X2D hoejre hotend-varmeenhed i Bambu Lab-butikken.

Hotend-varmeenheden er monteret paa toolhead og har til opgave at opvarme printfilamentet, saa det smelter.

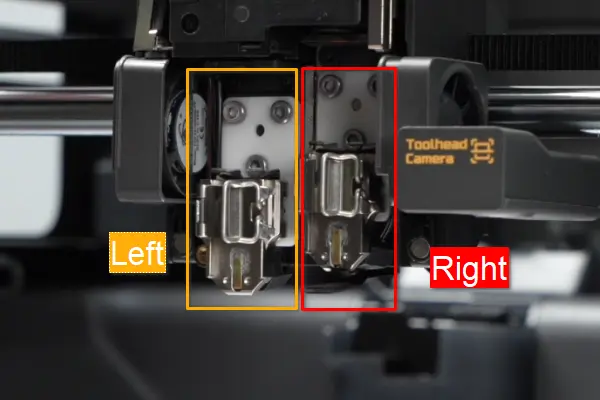

X2D-toolhead er udstyret med to hotend-varmeenheder: den venstre hotend-varmeenhed og den hoejre, ekstra hotend-varmeenhed, som ikke kan byttes om. Hvis en af dem er beskadiget, skal du foerst finde ud af, hvilken varmeenhed der er defekt, saa du undgaar at koebe den forkerte reservedel.


Udskiftningssaettet til den venstre hotend-varmeenhed indeholder:

1. Venstre hotend-varmeenhed
2. Monteringsskruer (x3)

Udskiftningssaettet til den hoejre, ekstra hotend-varmeenhed indeholder:

1. Hoejre, ekstra hotend-varmeenhed
2. Monteringsskruer (x3)

Kompatibel printermodel

Bambu Lab X2D

Hvornaar skal den udskiftes

• Unormal opvarmning af hotend tyder paa en mulig fejl.
• Skade paa hotend-varmeenhedens kabel paavirker printerens drift.
• Tydelig fysisk skade paa hotend-varmeenheden som foelge af forkert haandtering eller ydre paavirkning kan paavirke dens funktion.
• Bambu Labs tekniske support anbefaler at udskifte hotend-varmeenheden ud fra diagnosticeringen.

Noedvendigt vaerktoej og materialer

• Ny hotend-varmeenhed
• H1.5 unbrakonoegle
• H2.0 unbrakonoegle

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgoerende, at du slukker printeren, foer du udfoerer vedligeholdelse, herunder arbejde paa printerens elektronik og toolheadens ledninger. Hvis du arbejder med printeren taendt, kan det give kortslutning, som foerer til skader paa elektronikken og udgoer en sikkerhedsrisiko.

Under vedligeholdelse eller fejlsoegning kan du faa brug for at skille dele ad, herunder hotend. Det blotlaegger ledninger og elektriske komponenter, der kan kortslutte, hvis de beroerer hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er taendt. Det kan give skader paa printerens elektronik og yderligere problemer.

Derfor er det afgoerende at slukke printeren og afbryde den fra stroemmen, foer du udfoerer vedligeholdelse. Det forhindrer kortslutninger eller skader paa printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spoergsmaal eller bekymringer om at foelge denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, saa vil vi goere vores bedste for at svare hurtigt og give dig den hjaelp, du har brug for.

Afmonter hotend-varmeenheden

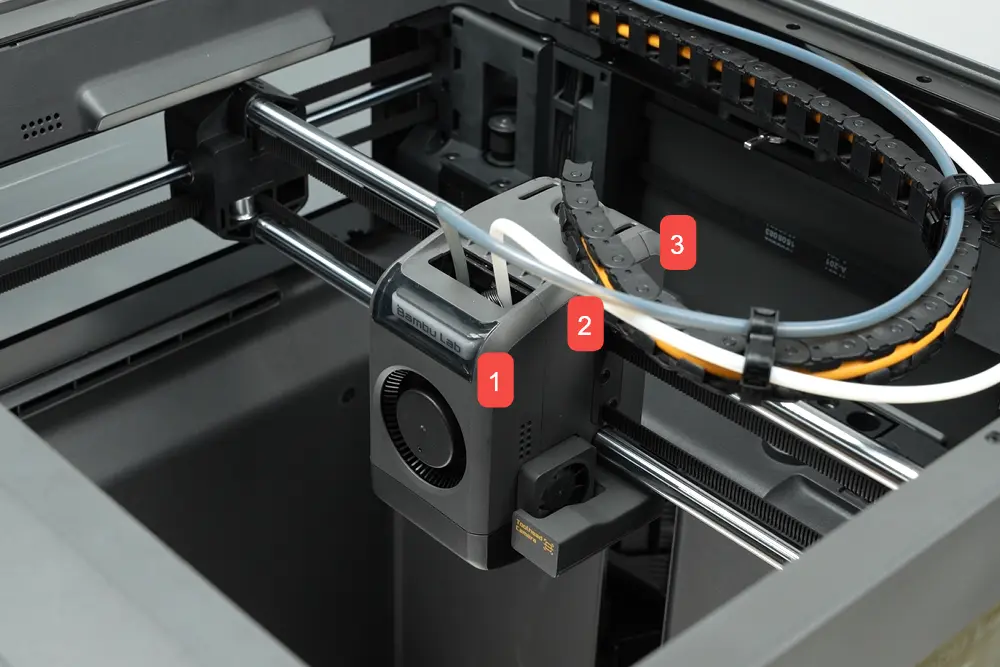

Trin 1. Afmonter toolhead-kabinettet

Se Guide til udskiftning af toolhead-kabinet til X2D for at afmontere toolhead-kabinettet.

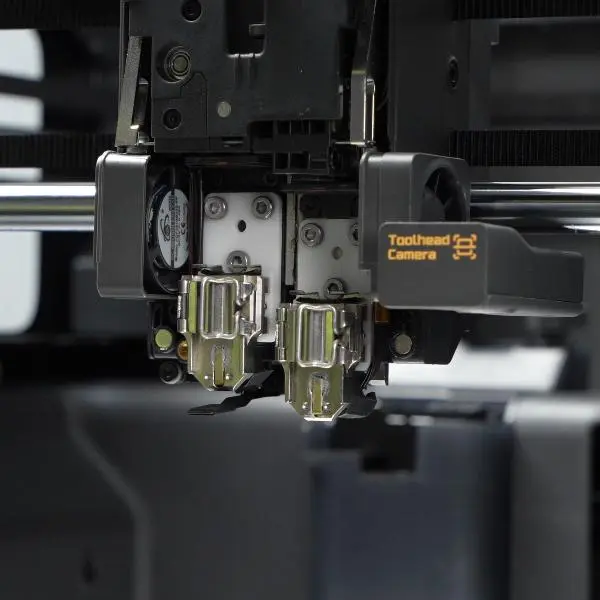

Trin 2. Afmonter hotend

Se Guide til udskiftning af hotend og silikonesok til X2D for at afmontere hotend og hotendets silikonesok.

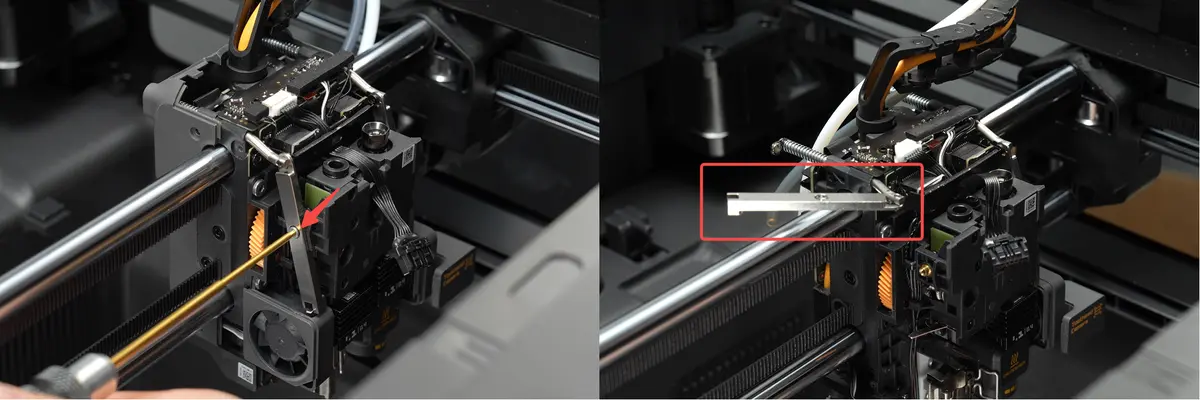

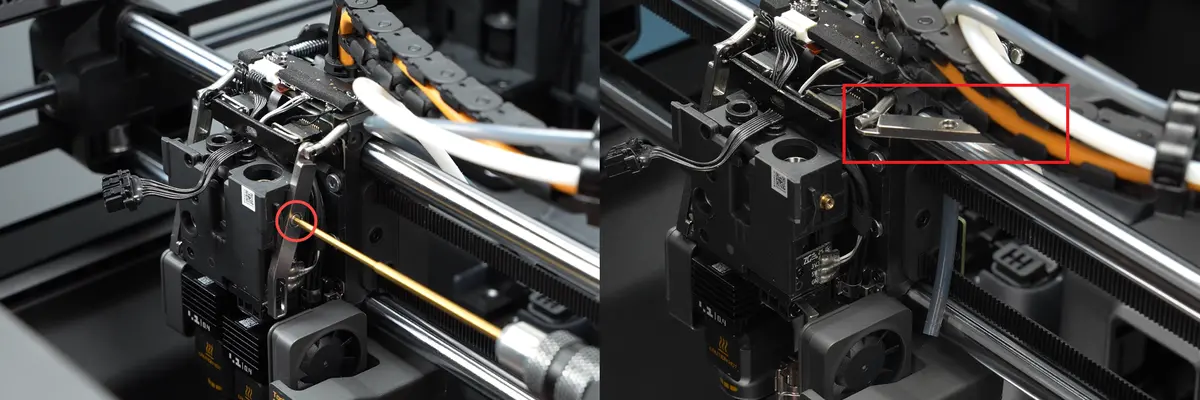

Trin 3. Loesn filamentskaerens greb

Brug en H1.5 unbrakonoegle til at fjerne en skrue paa hvert af venstre og hoejre filamentskaergreb, saa grebet adskilles fra filamentskaerenheden. Drej grebet, og laeg det op ad X-aksens lineaerskinne.

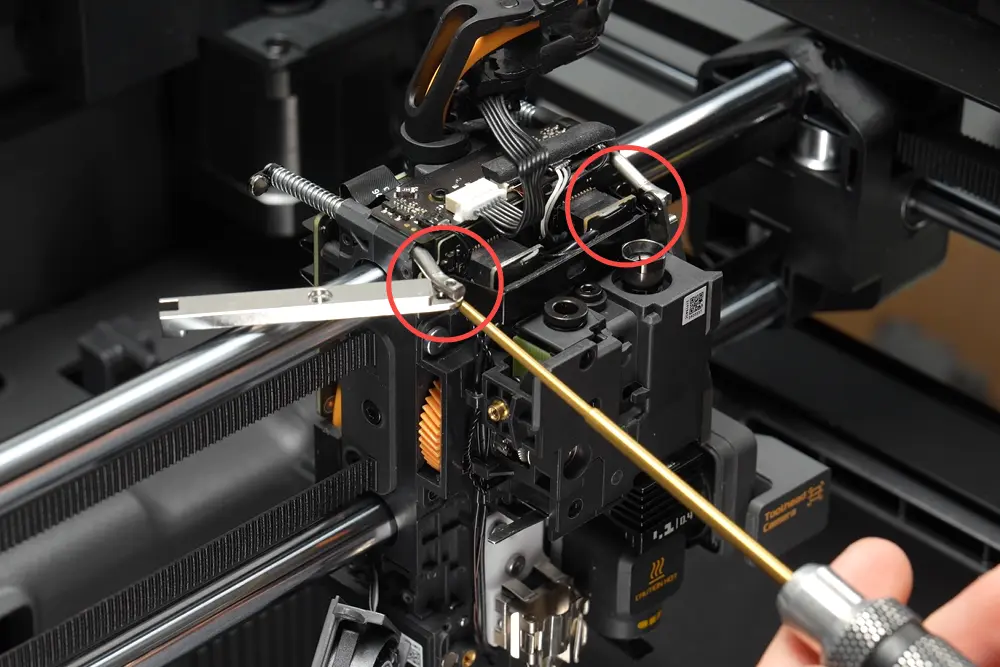

Trin 4. Afmonter hotend-varmeenhedens stikbeslag

Brug en H1.5 unbrakonoegle til at fjerne de to skruer, der holder hotend-varmeenhedens stikholder, og tag derefter beslaget af.

Trin 5-6 gaelder kun for at afmontere den venstre hotend-varmeenhed. Hvis du kun udskifter den hoejre, ekstra hotend-varmeenhed, kan du springe videre til trin 7.

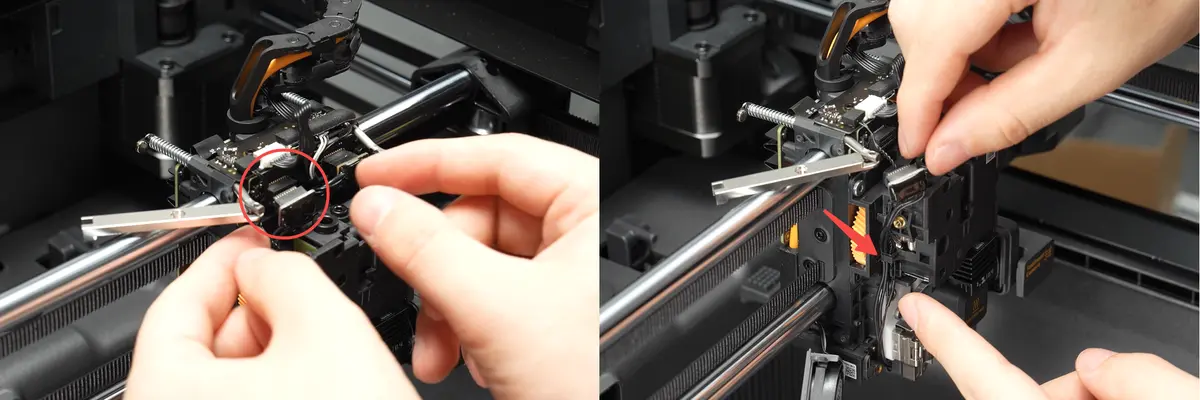

Trin 5. Afbryd den venstre hotend-varmeenheds kabel

Afbryd den venstre hotend-varmeenheds stik, og fjern kablet fra laasetappen.

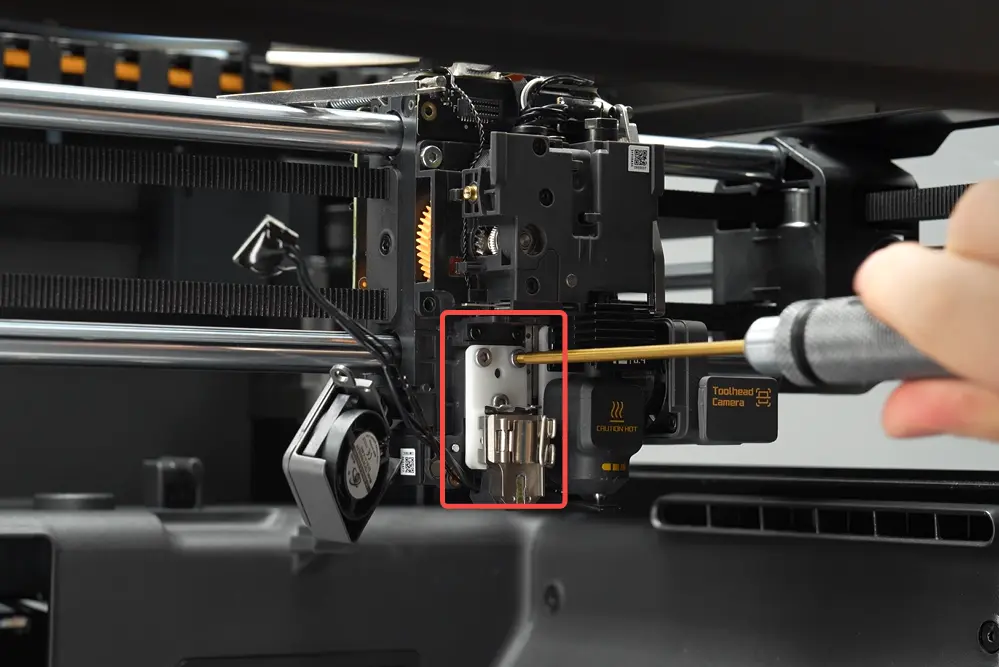

Trin 6. Afmonter den venstre hotend-varmeenhed

Brug en H2.0 unbrakonoegle til at fjerne de tre skruer, der holder den venstre hotend-varmeenhed, og tag derefter enheden af.

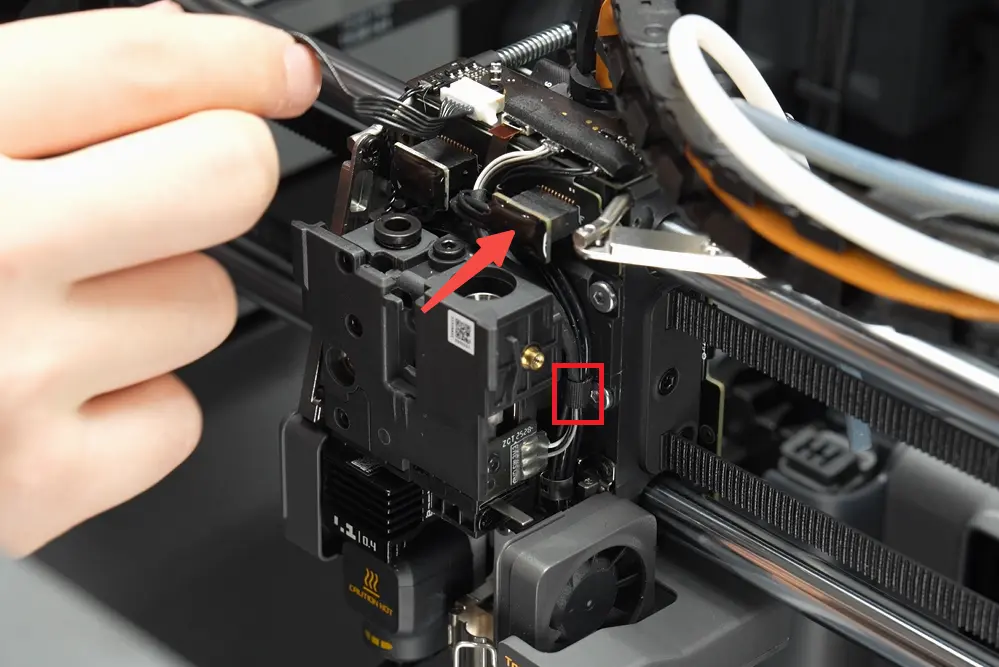

Trin 7. Afbryd den hoejre, ekstra hotend-varmeenheds kabel

1. Afbryd den hoejre, ekstra hotend-varmeenheds stik, og fjern tapen, der holder kablet.

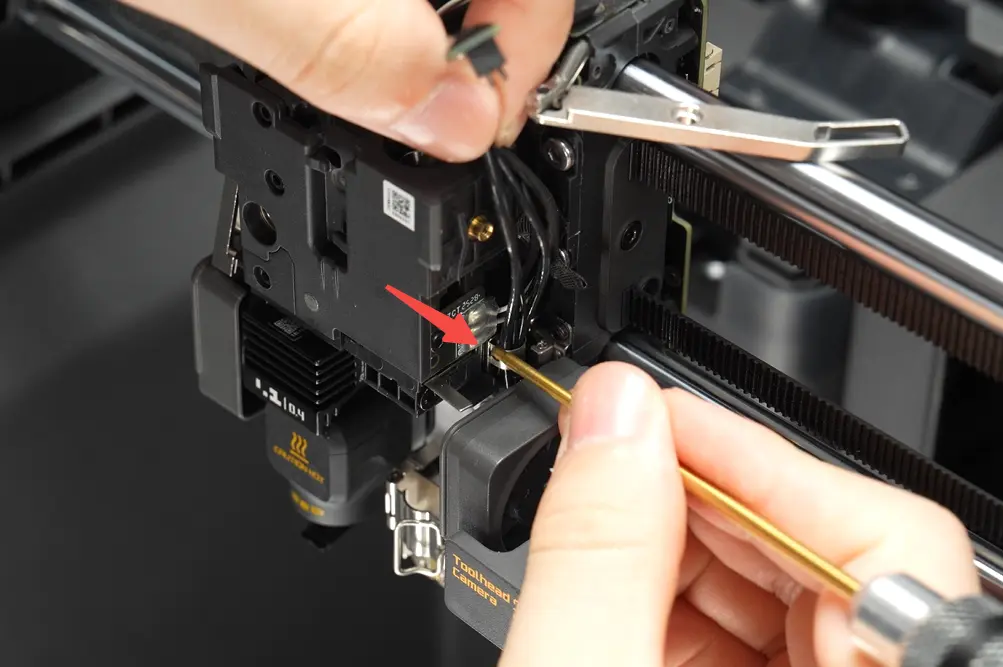

2. Tryk paa den ene side af metallaasetappen med en unbrakonoegle for at frigoere den, og fjern derefter hotend-varmeenhedens kabel.

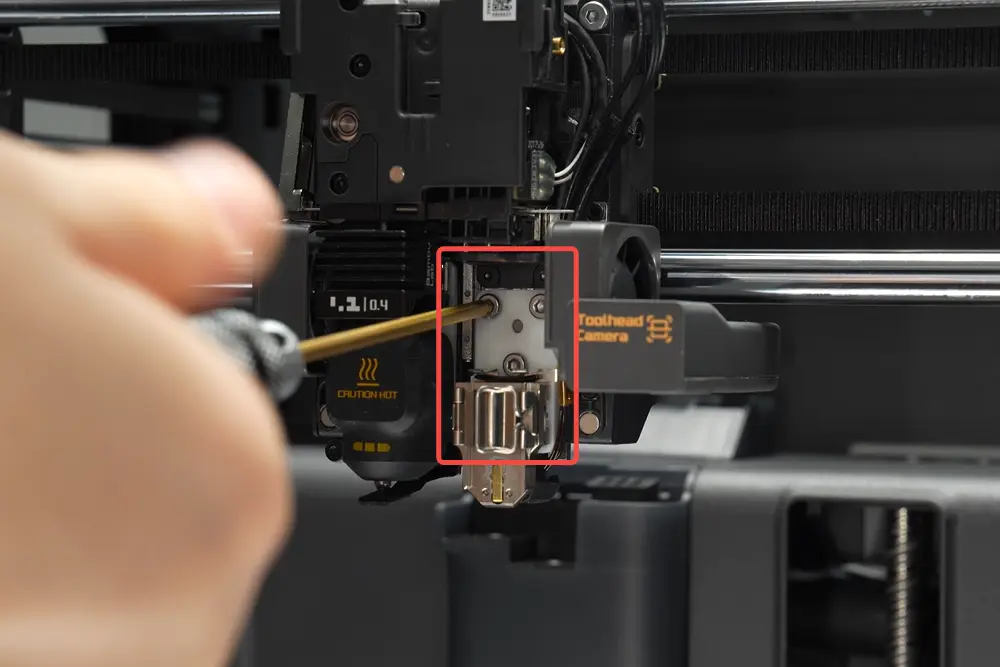

Trin 8. Afmonter den hoejre, ekstra hotend-varmeenhed

Brug en H2.0 unbrakonoegle til at fjerne de tre skruer, der holder den hoejre, ekstra hotend-varmeenhed, og fjern derefter enheden.

Monter hotend-varmeenheden

ℹ️ Bemaerk: Trin 1-2 daekker montering af den hoejre, ekstra hotend-varmeenhed. Hvis du kun monterer den venstre hotend-varmeenhed, kan du springe videre til trin 3.

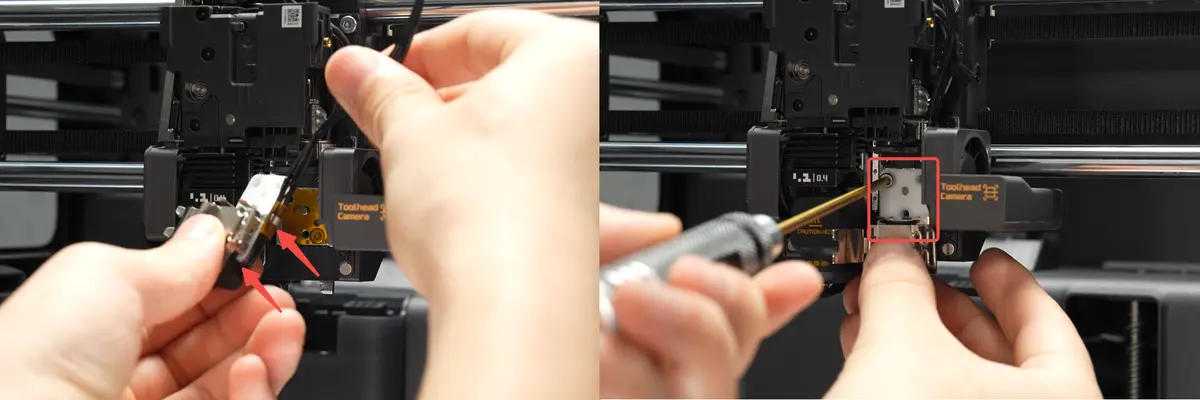

Trin 1. Monter den hoejre, ekstra hotend-varmeenhed

Fastgoer hotend-varmeenhedens kabel i den hoejre laasetap, og monter derefter den hoejre, ekstra hotend-varmeenhed paa toolhead. Brug en H2.0 unbrakonoegle til at spaende de tre monteringsskruer.

Trin 2. Fastgoer den hoejre, ekstra hotend-varmeenheds kabel

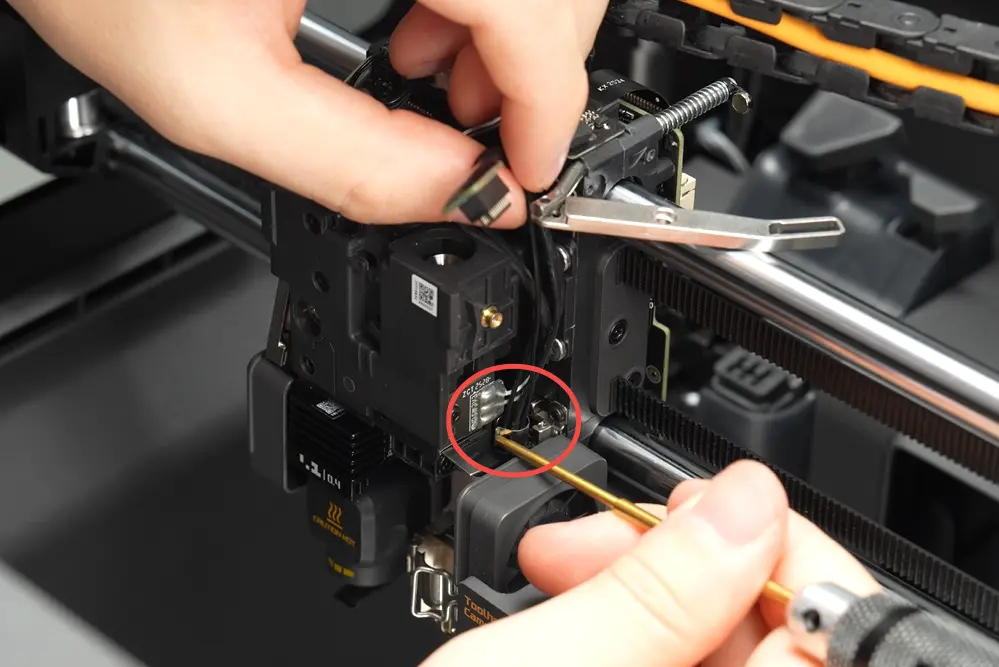

1. Placer kablet midt i metalrillen, laeg den ene side af metallaasetappen ned i rillen, og tryk derefter den anden side ned med en unbrakonoegle, saa laasetappen sidder fast inde i rillen.

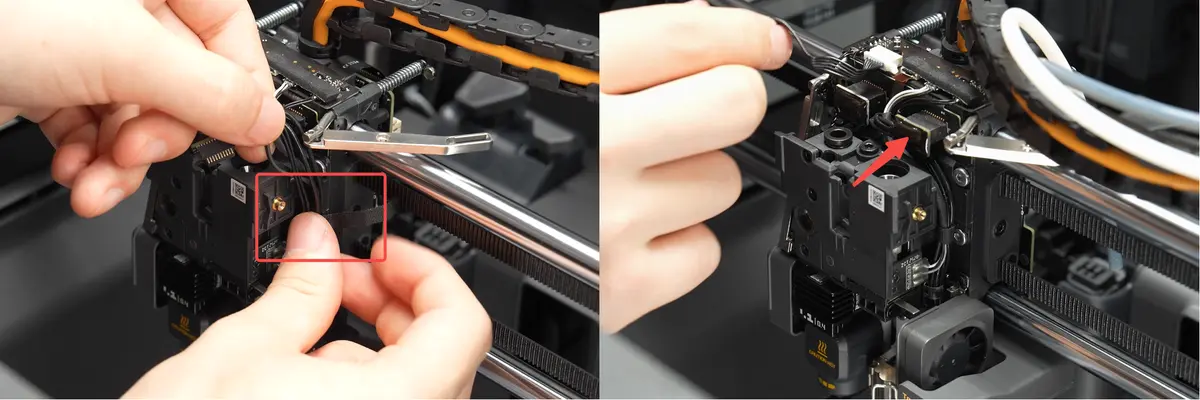

2. Vikl fastgoerelsestapen rundt om kablet, foer det taet ind langs den ene side af toolhead-blokken, og slut kablets stik til hotend-varmeenhedens interfaceboard.

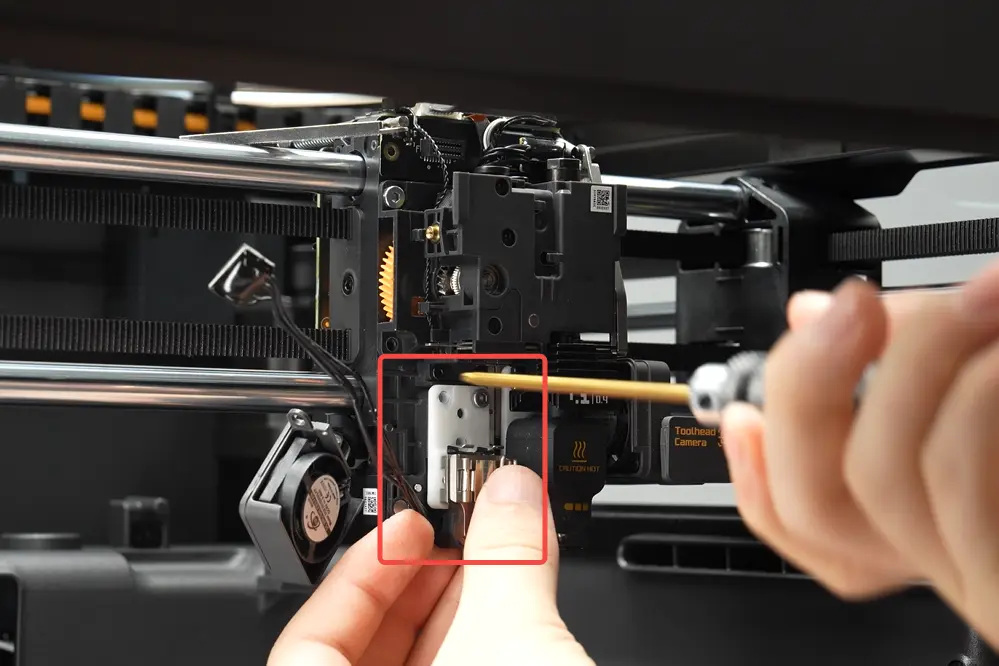

Trin 3. Monter den venstre hotend-varmeenhed

Foer hotend-varmeenhedens kabel langs siden af varmebasen, og monter derefter enheden paa toolhead (sorg for, at kablet ikke kommer i klemme under hotend-varmebasen!), og spaend de tre monteringsskruer med en H2.0 unbrakonoegle.

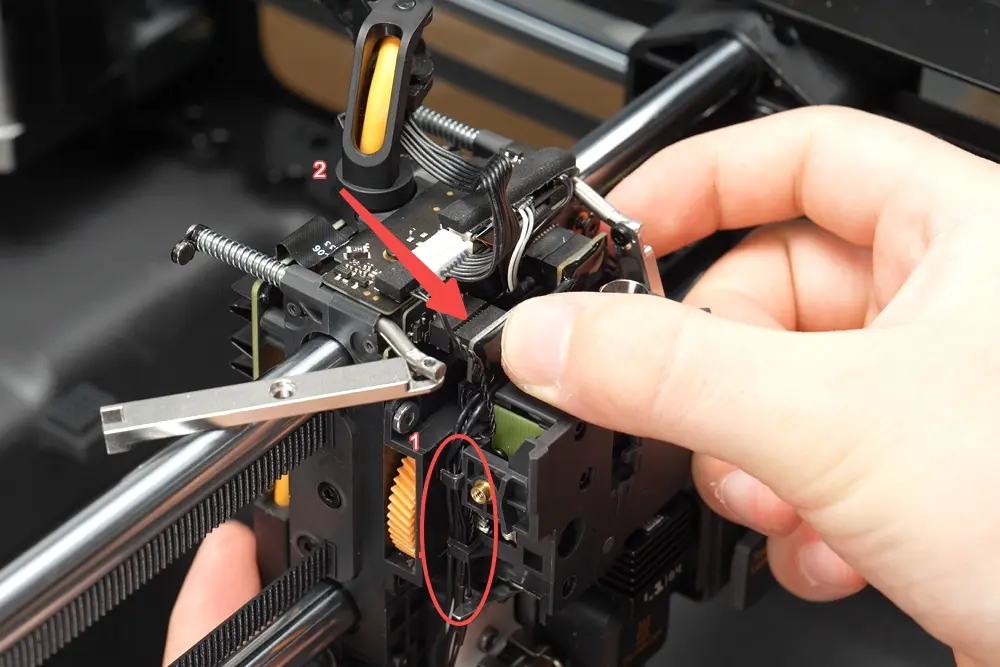

Trin 4. Fastgoer den venstre hotend-varmeenheds kabel

Saml kablet sammen, og laeg det ned i laasetappen, og slut derefter kablets stik til hotend-varmeenhedens interfaceboard.

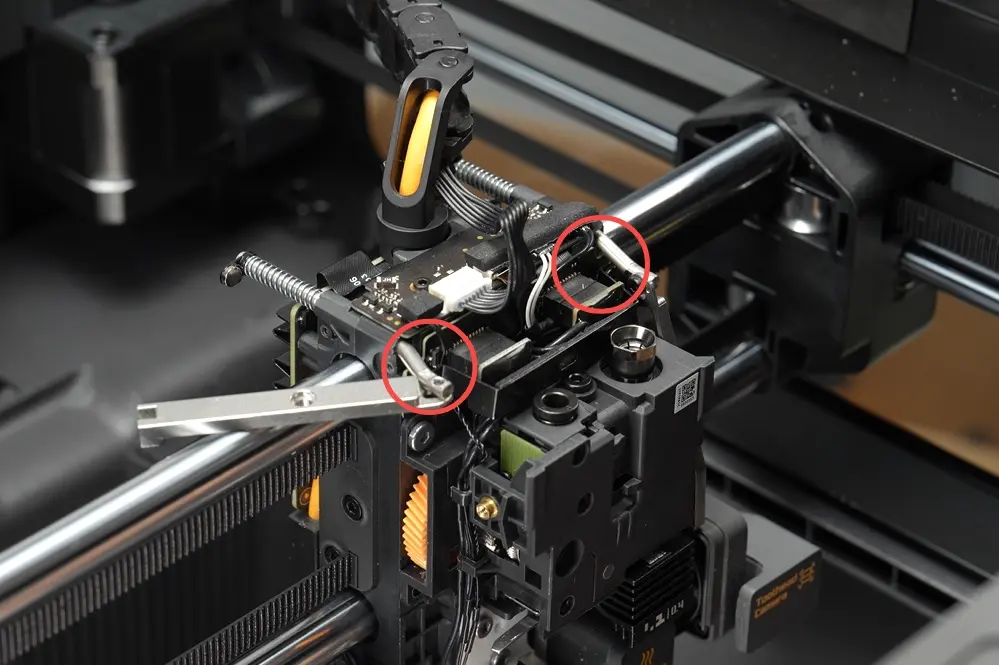

Trin 5. Monter hotend-varmeenhedens stikbeslag

Monter hotend-varmeenhedens stikbeslag, og spaend de to skruer med en H1.5 unbrakonoegle.

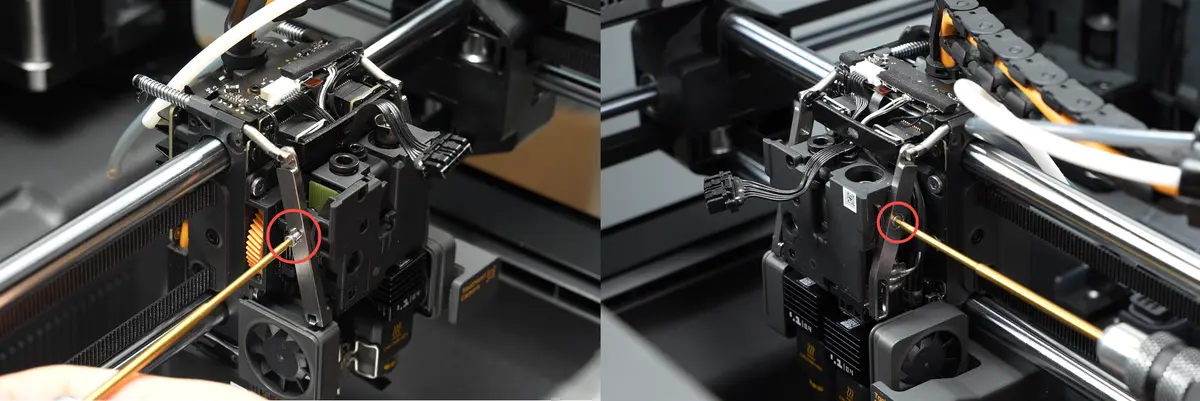

Trin 6. Monter filamentskaerens greb

Brug en H1.5 unbrakonoegle til at fastgoere en skrue paa hvert af venstre og hoejre filamentskaergreb.

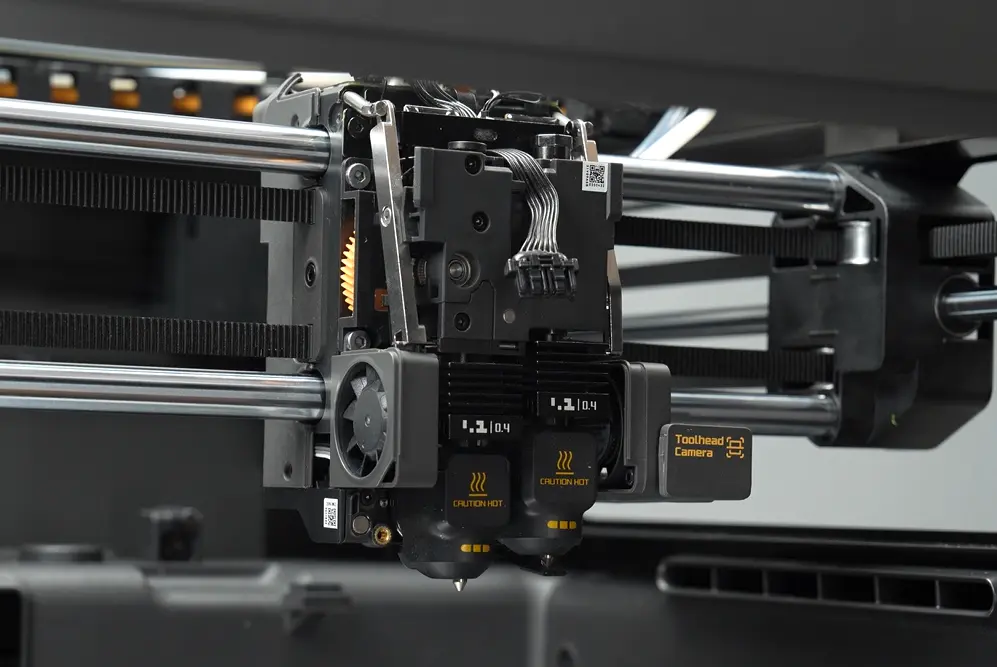

Trin 7. Monter hotend

Se Guide til udskiftning af hotend og silikonesok til X2D for at montere hotend og hotendets silikonesok.

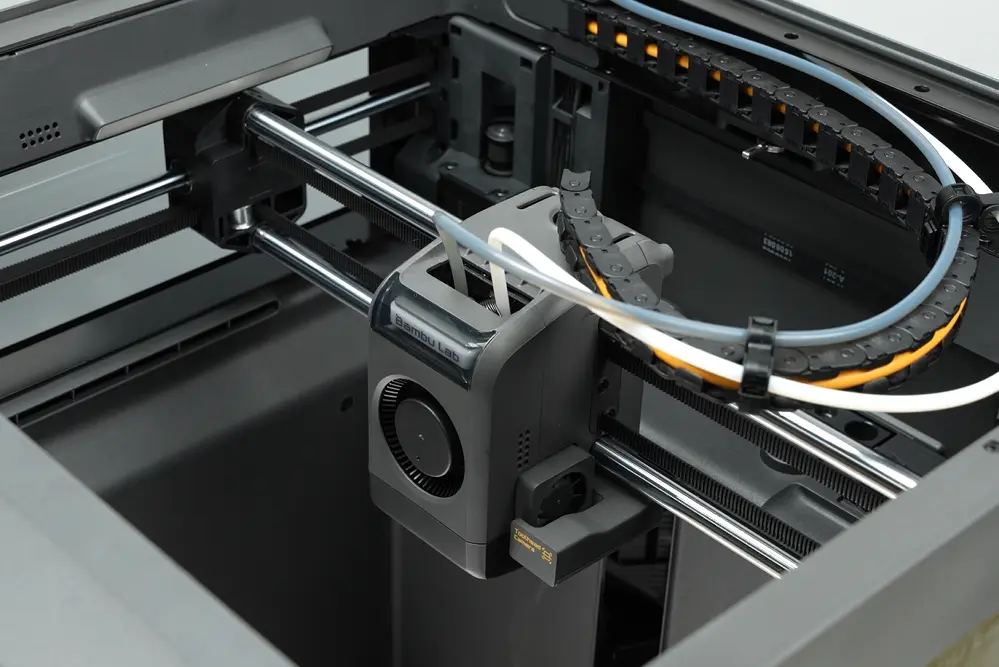

Trin 8. Monter toolhead-kabinettet

Se Guide til udskiftning af toolhead-kabinet til X2D for at montere toolhead-kabinettet.

Bekraeft, at det virker

✅ Tilslut stroemmen, og taend printeren. Varm hotend op til 100℃ for at bekraefte, at temperaturen stiger normalt.

• Hvis du stoeder paa problemer, saa gennemgaa trinnene igen, og tjek alle forbindelser, foer du proever igen. Hvis problemerne fortsaetter, saa kontakt Bambu Labs serviceteam for yderligere hjaelp.
