Vedligeholdelse · Bambu Lab X1

X1E kammervarme-enhed - installationsvejledning

Deleliste

Tilhørende deleliste
Nr. Beskrivelse Billede Nr. Beskrivelse Billede

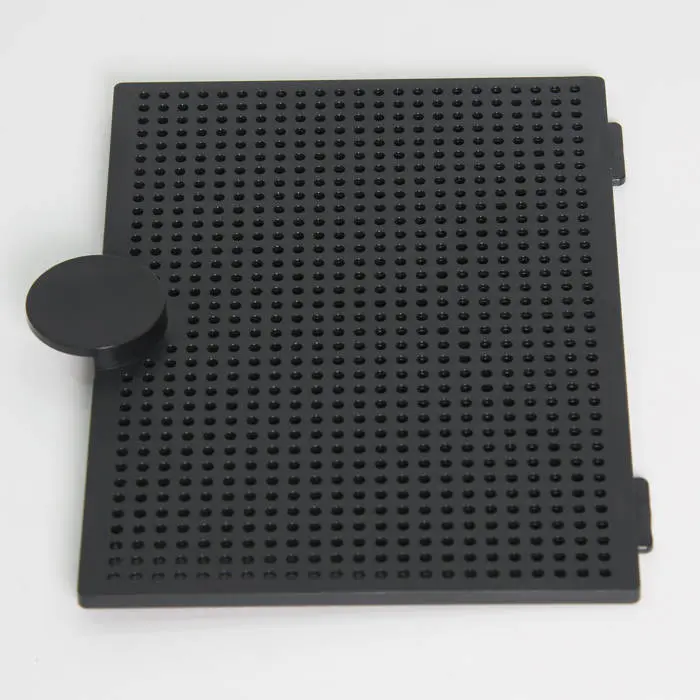

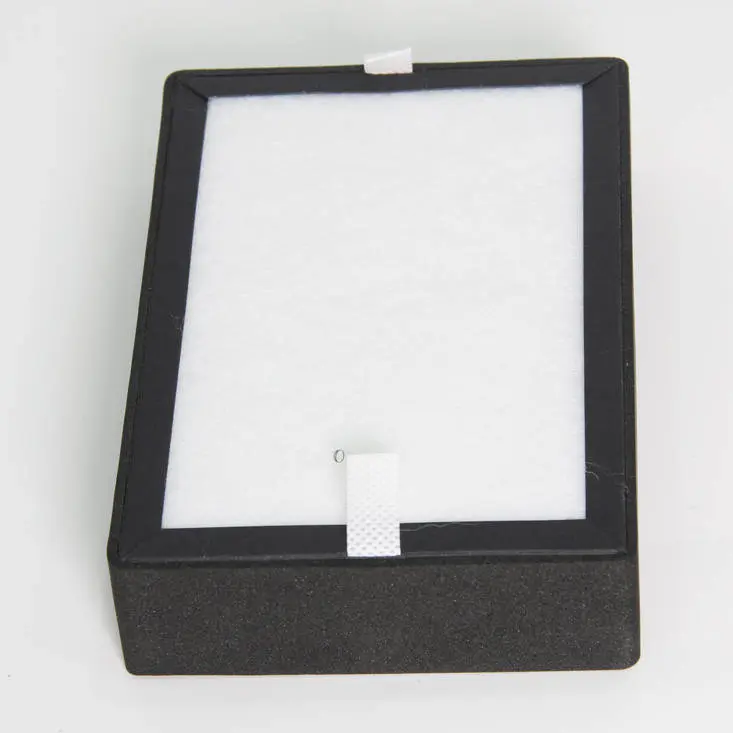

1 Filterdæksel Filterdæksel 2 Aktivt kulfilter Aktivt kulfilter

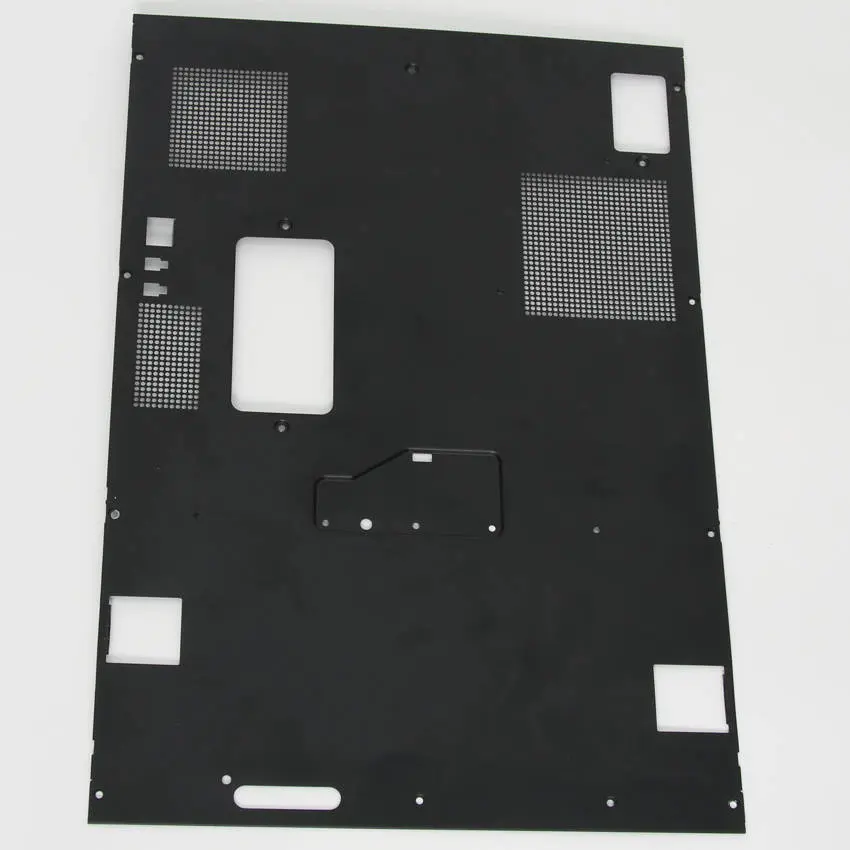

3 X1E bageste metalpanel X1E bageste metalpanel 4 Spildsliske Spildsliske

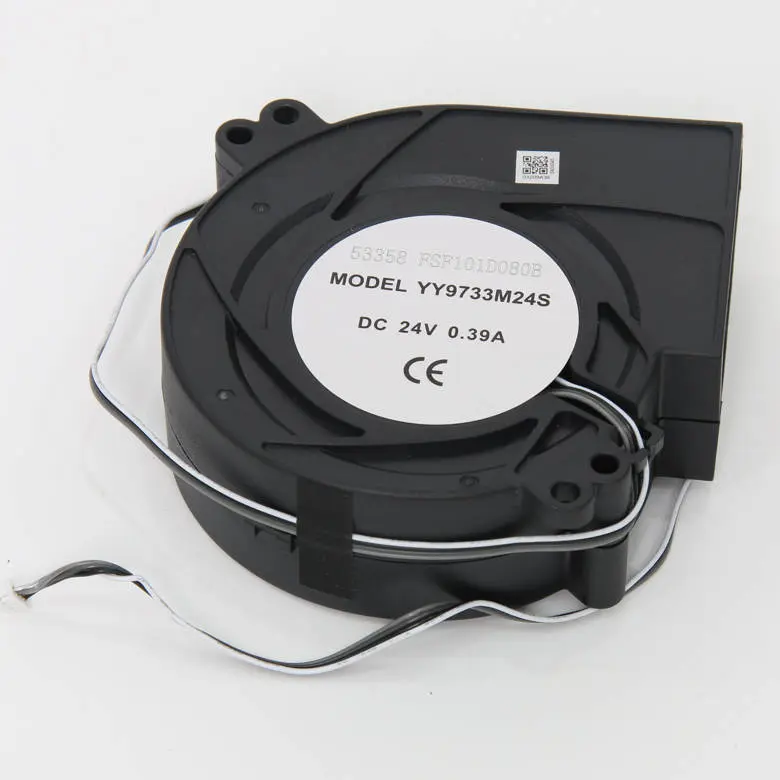

5 Kammertemperatur-regulatorblæser Kammertemperatur-regulatorblæser 6 Kammervarme-styringskort Kammervarme-styringskort

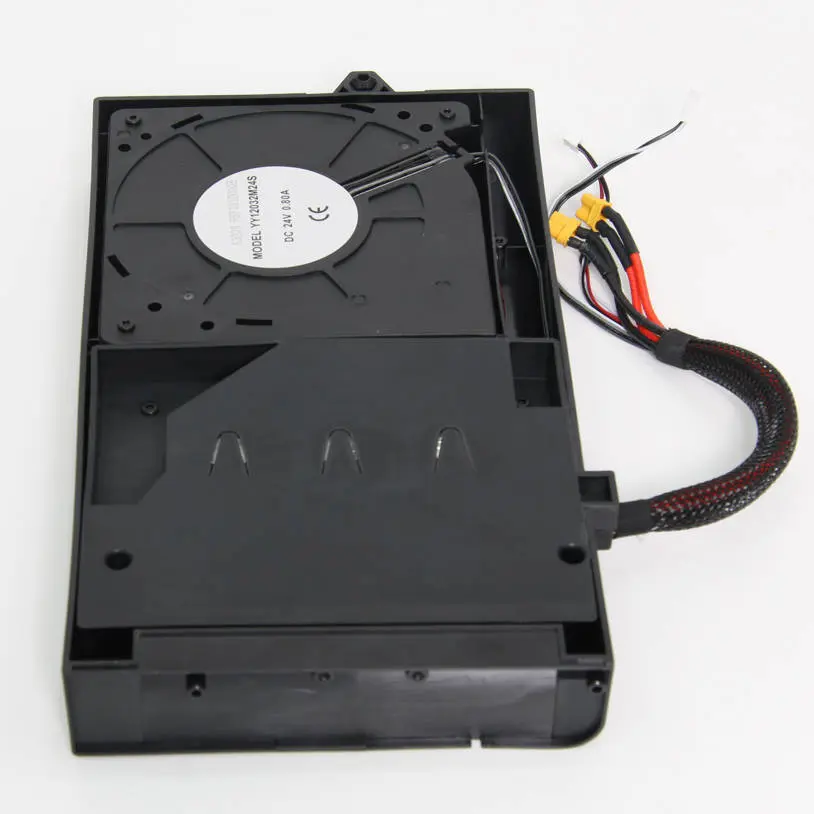

7 X1E højre metalpanel X1E højre metalpanel 8 Kammervarme-enhed Kammervarme-enhed

Skrueliste
Model Position Tegning Model Position Tegning
Skrue A ST3*4.5 Bagpanel, Højre panel

(9 stk.)		 Skrue B BT3*5 Bagpanel, Luftkanal

(4 stk./3 stk.)
Skrue C M3*4.5 Bagpanel, Højre panel

(1 stk., 15 stk.)		 Skrue D BT2*8 Spildsliske, Strømbeskyttelsesdæksel

(2 stk./7 stk.)
Skrue E BT2*5 Spildsliske

(1 stk.)		 / Skrue F BT3*8 Kammertemperatur-regulatorblæser, Varme-enhed (1 stk./2 stk.)

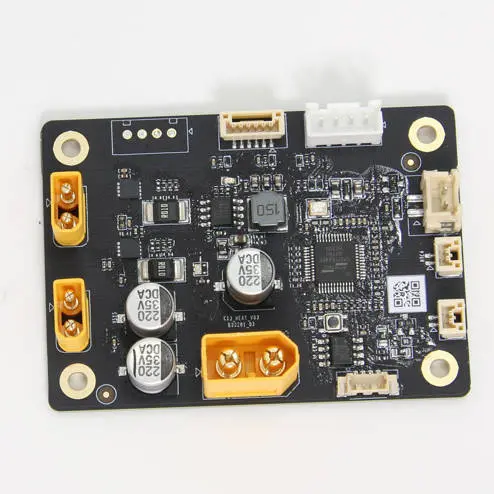

Skrue G BT3*6 Kammervarme-styringskort

(4 stk.)		 Skrue H MG3*12 Kammervarme-enhed

(1 stk.)

Nødvendige værktøjer og materialer

H1.5/H2.0 unbrakonøgle

Kryds-skruetrækker

Smaltkloet tang

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, inden du udfører vedligeholdelsesarbejde på printeren og dens elektronik, herunder toolhead-kabler, da det at lade printeren være tændt under sådant arbejde kan forårsage kortslutning, hvilket kan medføre yderligere elektronisk skade og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan det være nødvendigt at skille visse dele ad, herunder hotend'et. Denne proces kan blotlægge kabler og elektroniske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og frakoble den fra strømkilden, inden du udfører vedligeholdelsesarbejde. Dette vil forhindre kortslutninger eller skader på printerens elektronik. På den måde kan du undgå potentielle skader på printerens elektroniske komponenter og sikre, at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer vedrørende denne vejledning, kan du oprette en ny sag på vores supportside, og vi vil gøre vores bedste for at svare hurtigt og hjælpe dig.

Demontering

Trin 1: Fjern det aktive kulfilter

Fjern glasdækslet, sænk varmepladen til bunden ved at trække i Z-akselbæltet, og blotlæg hele filterdækslet som vist i figur 1-1-1 - åbn og fjern derefter filterdækslet;

Som vist i figur 1-1-2 trækkes filterets stropper med begge hænder for at fjerne det aktive kulfilter.

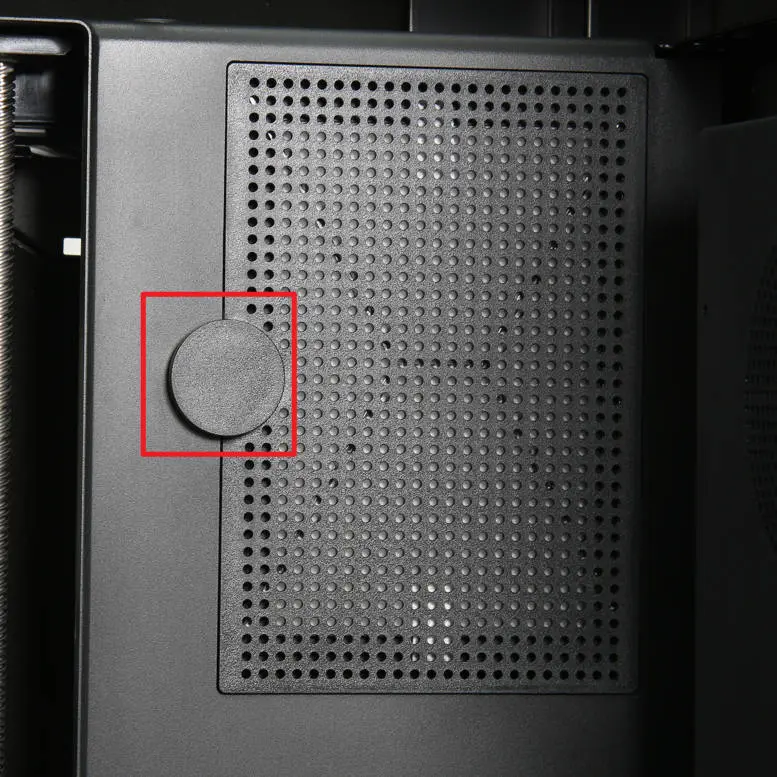

Glasdæksel fjernet og filterdæksel blotlagt

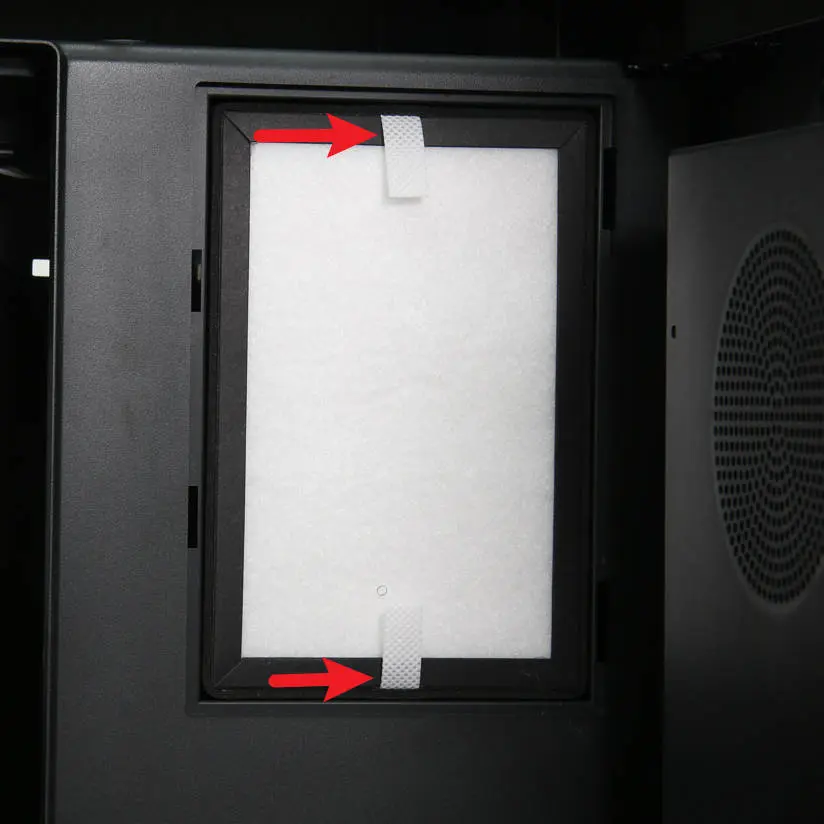

Fig. 1-1-1		 Aktivt kulfilter trækkes ud ved stropper

Fig. 1-1-2

Trin 2: Fjern bagpanelet

Fjern glasdækslet, og fjern derefter som vist i figur 1-2-1: 9 skruer A, 4 skruer B og 1 skrue C med H2.0 unbrakonøglen;

Som vist i figur 1-2-2 skubbes bagpanelet lidt til højre for at løsne det fra spænderen på højre side;

Som vist i figur 1-2-3 trykkes til venstre for at frigøre bagpanelet fra venstre spænder og fjerne bagpanelet.

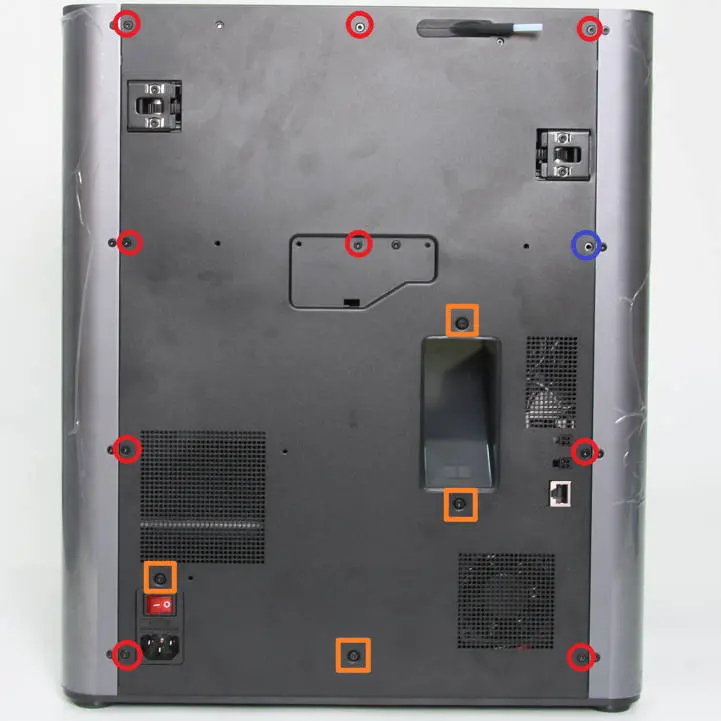

Skruer A, B og C fjernes fra bagpanelet

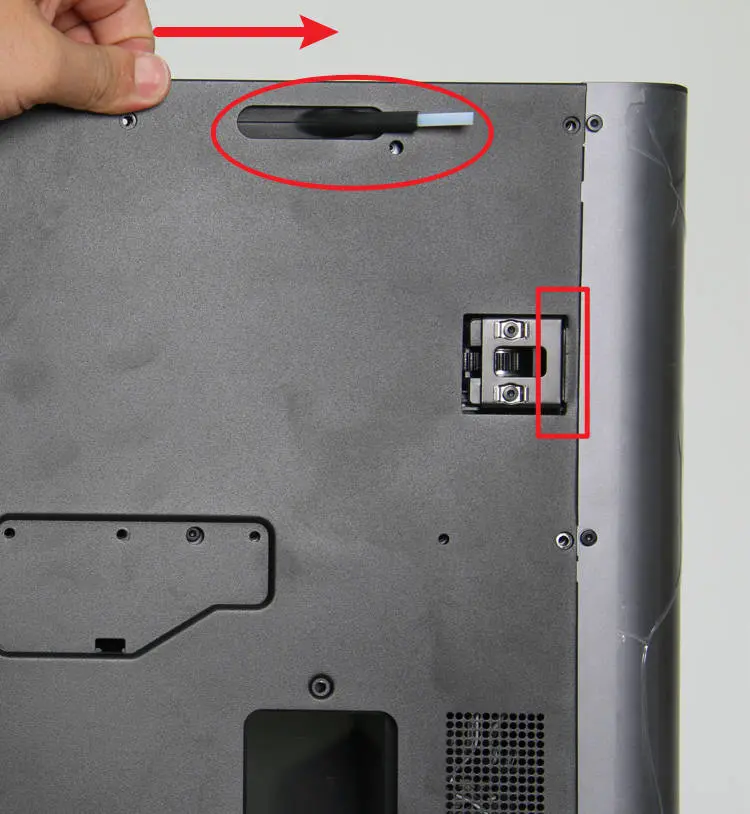

Fig. 1-2-1		 Bagpanel skubbes til højre for at løsne fra højre spænder

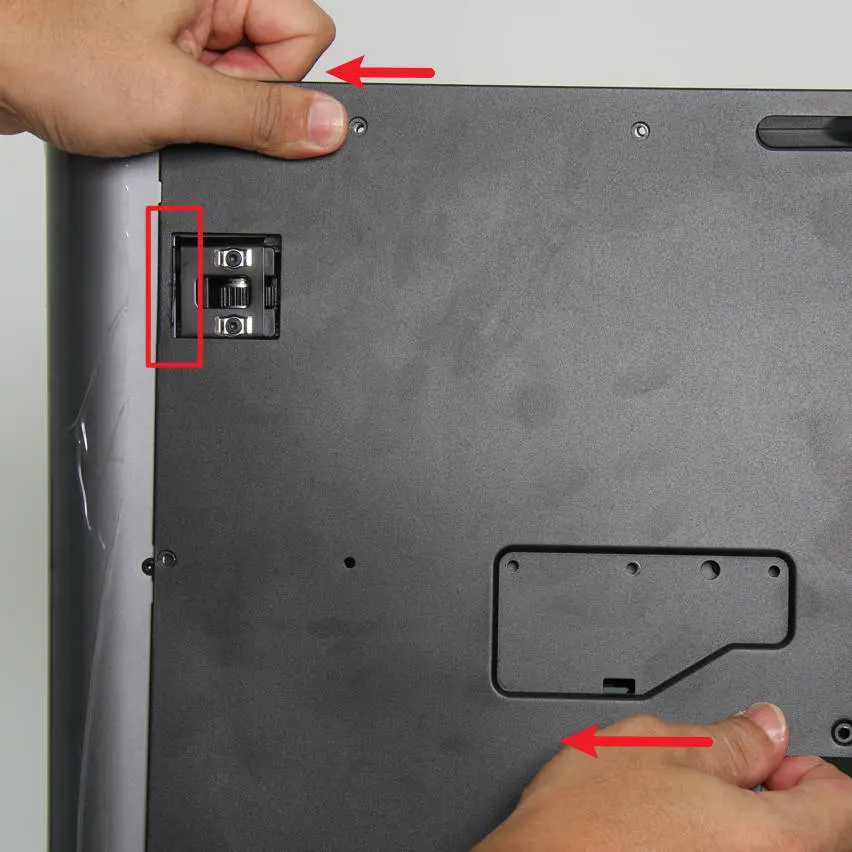

Fig. 1-2-2		 Bagpanel trykkes til venstre og frigøres fra venstre spænder

Fig. 1-2-3

Trin 3: Fjern spildslisken

Som vist i figur 1-3-1 fjernes 2 skruer D med H1.5 unbrakonøglen;

Som vist i figur 1-3-2 fjernes 1 skrue E med H2.0 unbrakonøglen;

Fjern spildslisken som vist i figur 1-3-3.

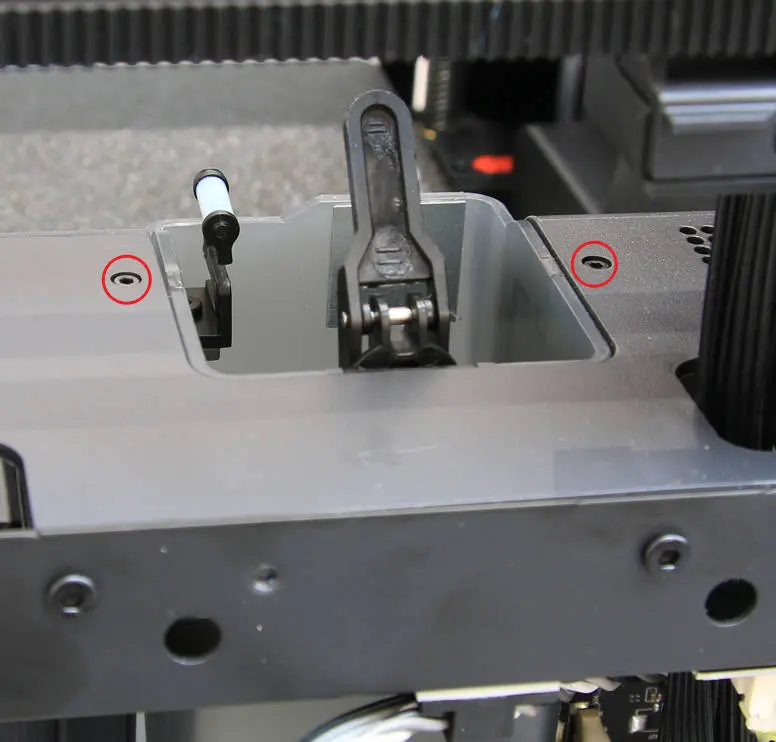

2 skruer D fjernes fra spildslisken med H1.5

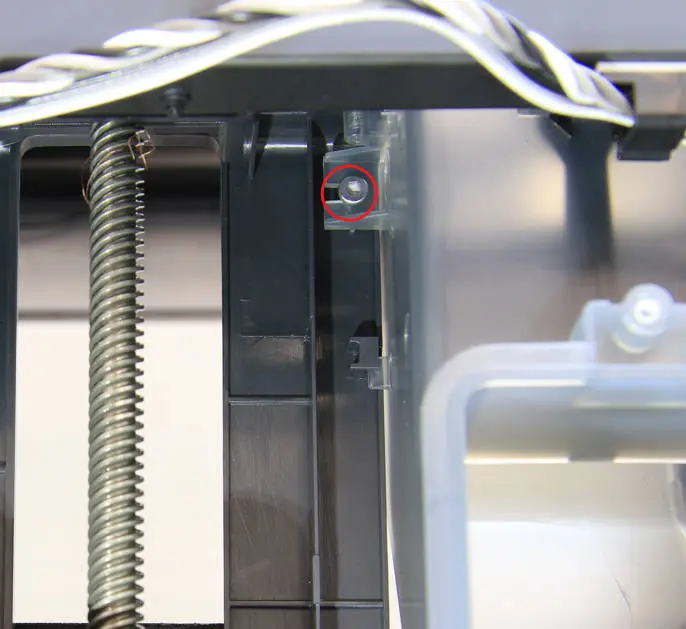

Fig. 1-3-1		 Skrue E fjernes fra spildslisken med H2.0

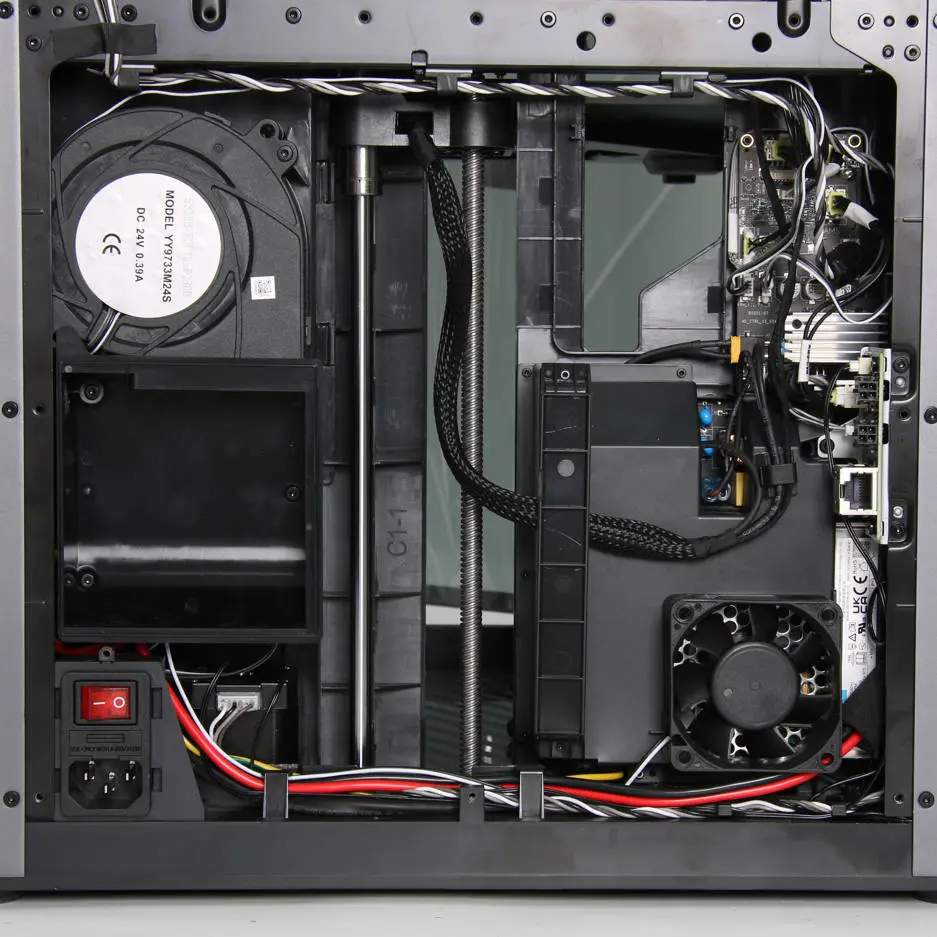

Fig. 1-3-2		 Spildslisken tages ud af printeren

Fig. 1-3-3

Trin 4: Fjern kammertemperatur-regulatorblæseren

Som vist i figur 1-4-1 fjernes 3 skruer B med H2.0 unbrakonøglen, og luftkanalen fjernes;

Som vist i figur 1-4-2 frakobles blæsertilslutningen fra stikket mærket FAN1 på styrekortet, blæserkablet løsnes fra de tre kabelstropper, og 1 skrue F fjernes med H2.0 unbrakonøglen;

Fjern kammertemperatur-regulatorblæseren som vist i figur 1-4-3.

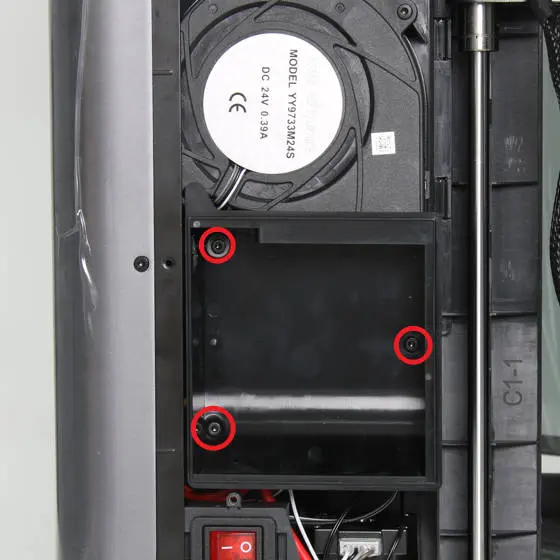

3 skruer B fjernes og luftkanal tages ud

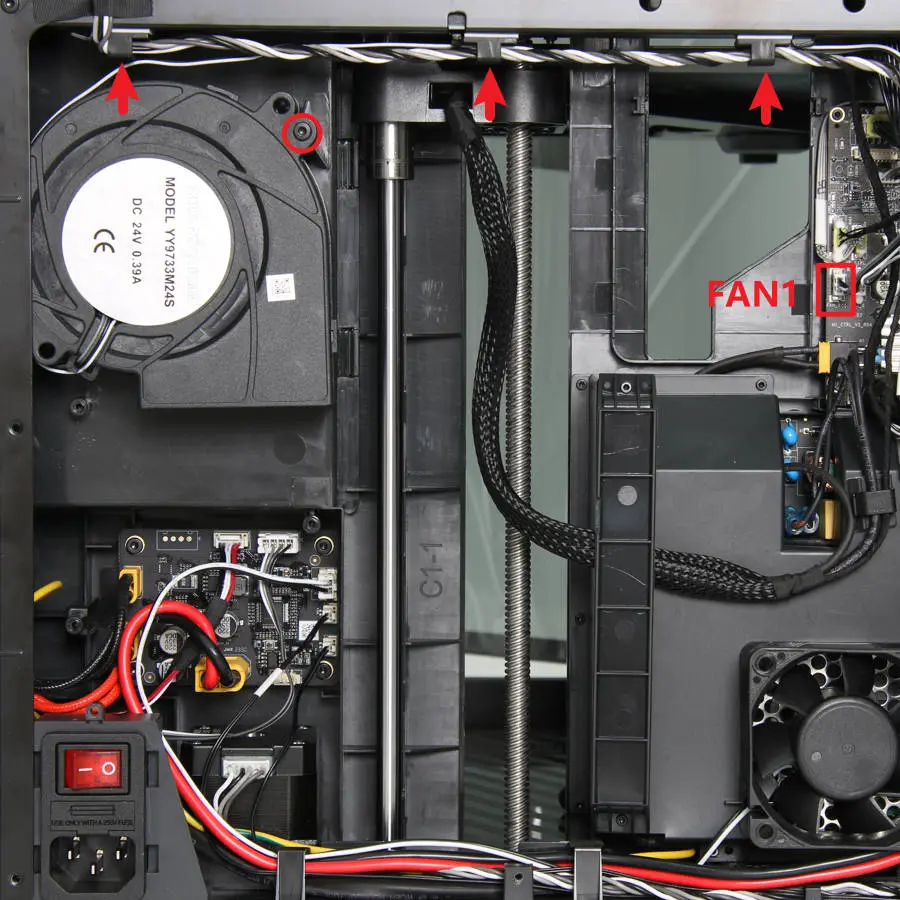

Fig. 1-4-1		 Blæsertilslutning frakobles FAN1 og kabel løsnes fra stropper

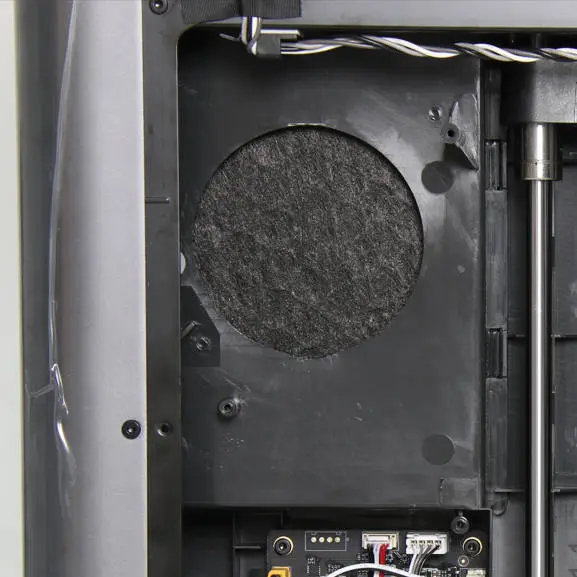

Fig. 1-4-2		 Kammertemperatur-regulatorblæseren fjernes

Fig. 1-4-3

Trin 5: Fjern kammervarme-styringskortet

Som vist i figur 1-5-1 frakobles 8 forbindelseskabler fra varme-styringskortet. Bemærk, at stikproppropperne angivet med pil har en lås - ved afkobling skal låsen trykkes ind for at frigøre den;

Som vist i figur 1-5-2 fjernes 4 skruer G med H2.0 unbrakonøglen, og varme-styringskortet fjernes;

Som vist i figur 1-5-3 er de nummererede stik tilsluttet følgende:

1- Kammervarme-enhed (sort, GND) 2- Kammervarme-enhed (rød, 24V) 3- Intern strømforsyning (24V) 4- Netværksgrænseflade og AMS-tilslutningskort 5- Intern strømforsyning NTC 6- Strømkølingsblæser 7- Kammervarme-enhed blæser 8- Kammervarme-enhed NTC

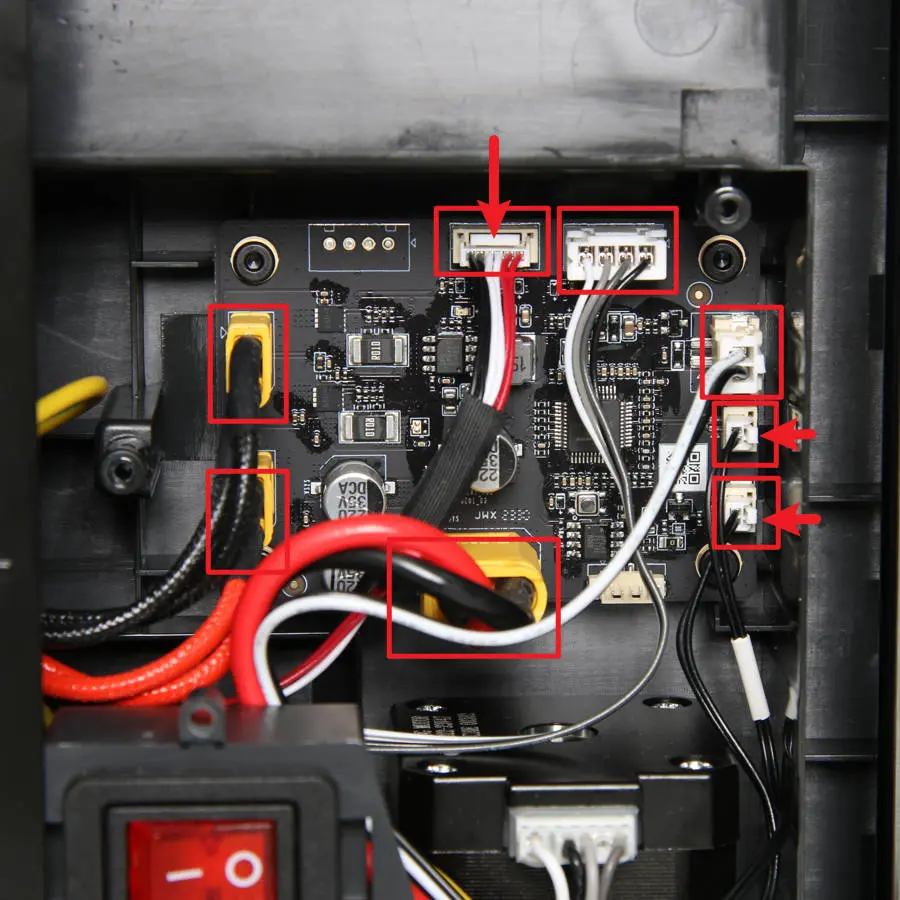

8 forbindelseskabler frakobles kammervarme-styringskortet

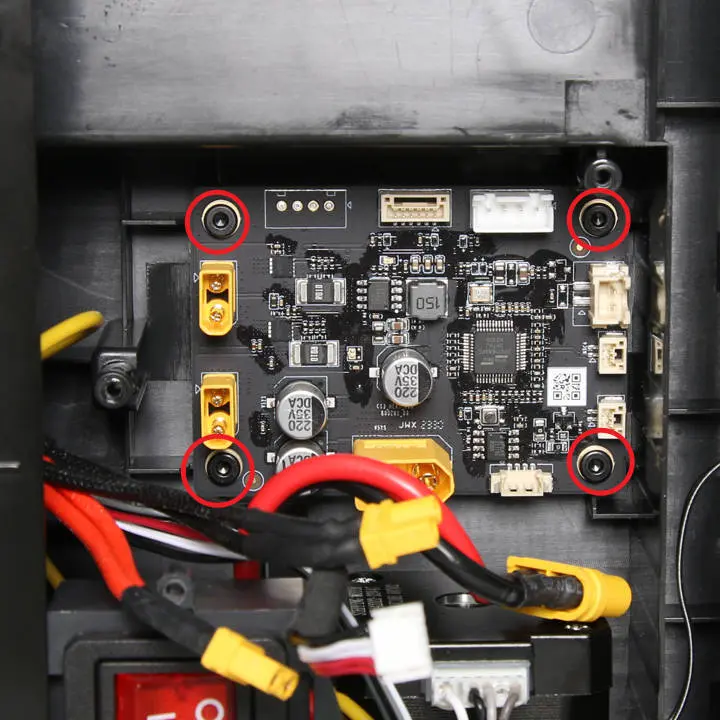

Fig. 1-5-1		 4 skruer G fjernes og kammervarme-styringskort tages ud

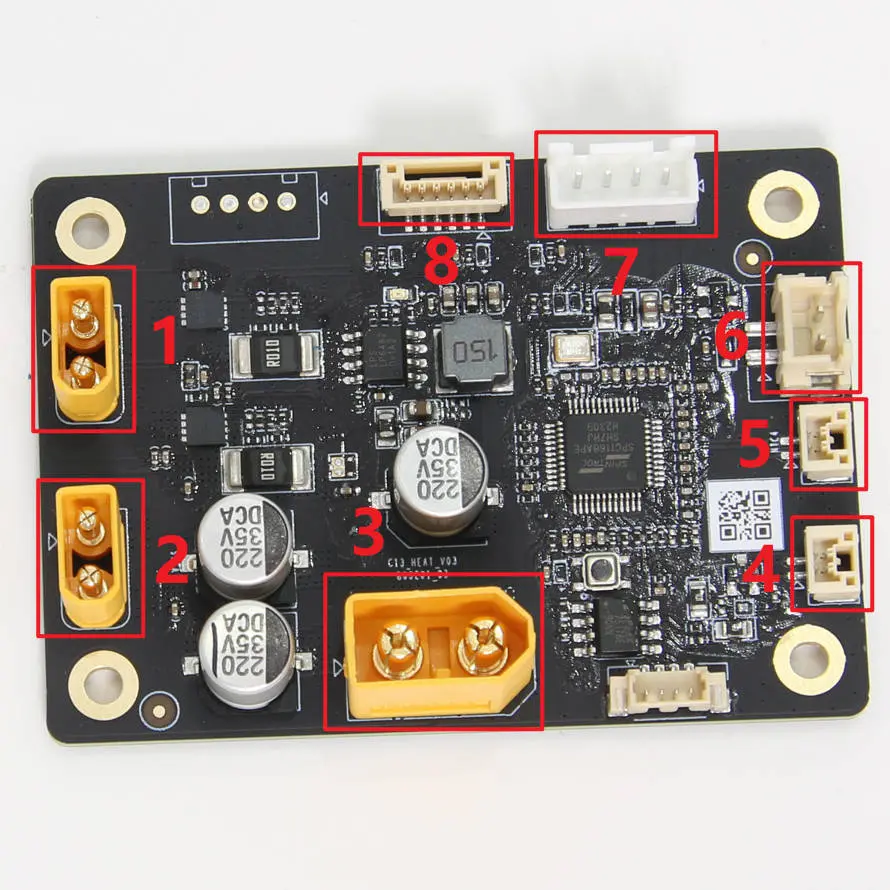

Fig. 1-5-2		 Nummererede stik på kammervarme-styringskortet med tilhørende komponenter

Fig. 1-5-3

Trin 6: Fjern det højre metalpanel

Som vist i figur 1-6-1 fjernes 4 skruer C bag det højre metalpanel med H2.0 unbrakonøglen;

Som vist i figur 1-6-2 rives EVA-puden af, og 1 skrue C øverst på det højre metalpanel fjernes med H2.0 unbrakonøglen;

Som vist i figur 1-6-3 fjernes 4 skruer C på den højre forreste søjle med H2.0 unbrakonøglen;

Som vist i figur 1-6-4 lægges printeren på siden med det højre sidepanel opad, og 2 skruer C i bunden fjernes med H2.0 unbrakonøglen;

Som vist i figur 1-6-5 trykkes på begge sider af det højre metalpanel samtidig for at fjerne det fra printeren;

Som vist i figur 1-6-6 er det højre metalpanel udover skruerne skumklæbet til printeren ved midterbjælken, så det er ikke nemt at fjerne det højre metalpanel. Det anbefales, at mindst to personer arbejder sammen.

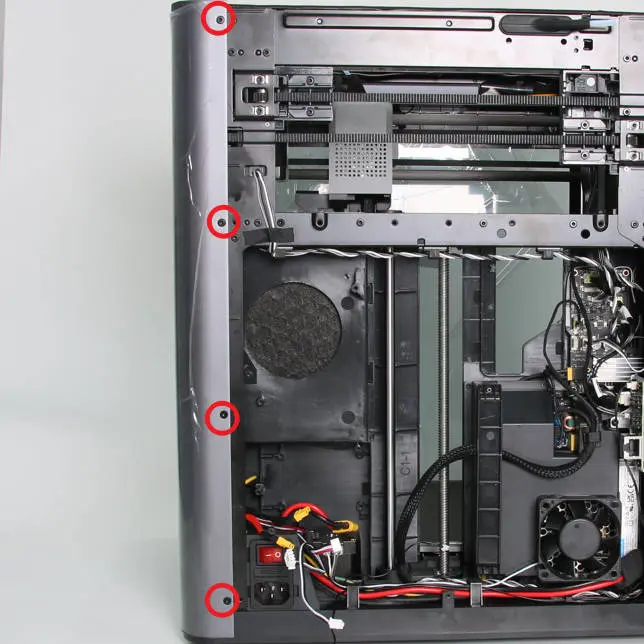

4 skruer C fjernes fra det højre metalpanels bagside

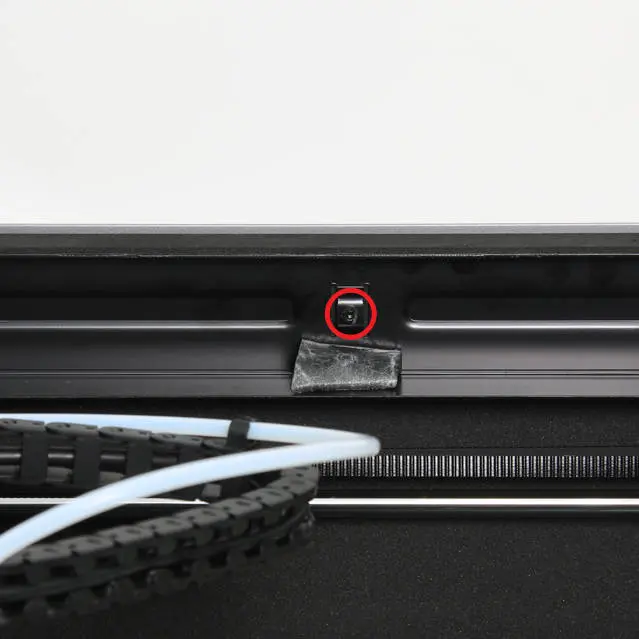

Fig. 1-6-1		 EVA-pude rives af og øverste skrue C fjernes

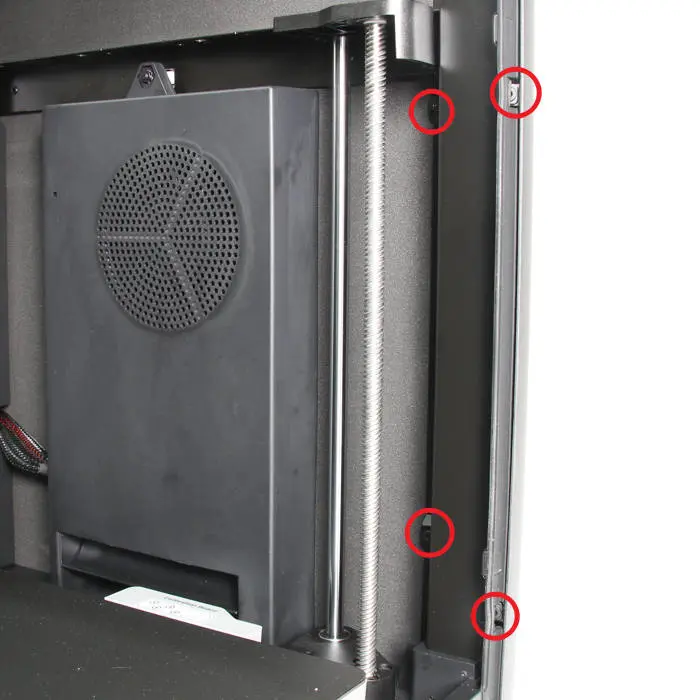

Fig. 1-6-2		 4 skruer C fjernes fra den højre forreste søjle

Fig. 1-6-3

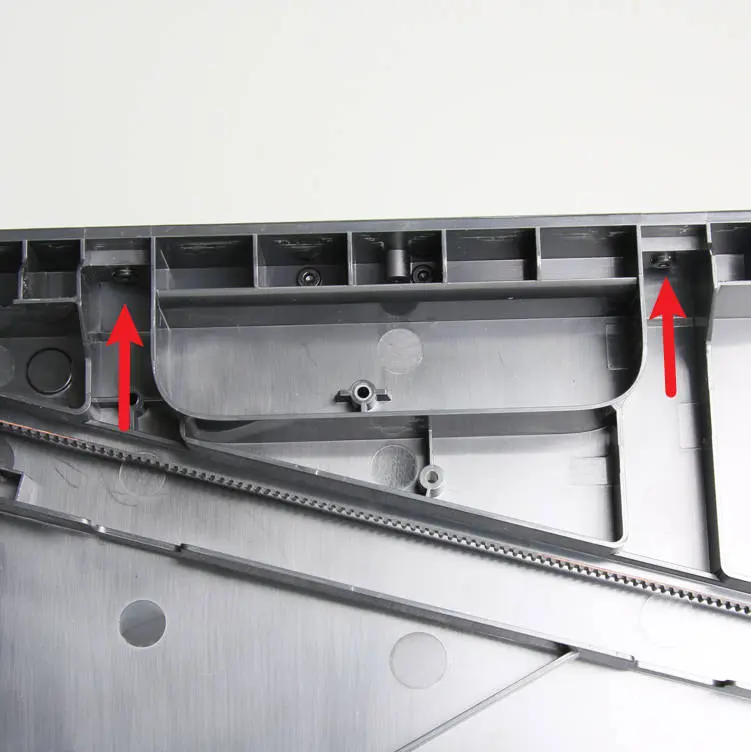

Printer på siden og 2 bundskruer C fjernes

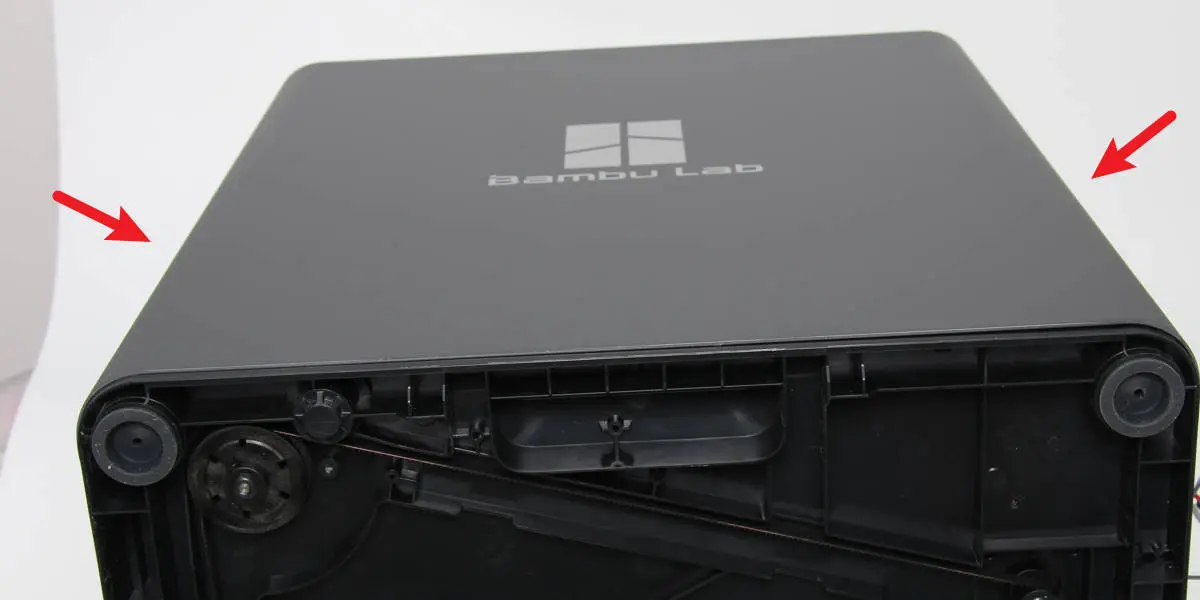

Fig. 1-6-4		 Tryk på begge sider af højre metalpanel for at frigøre det

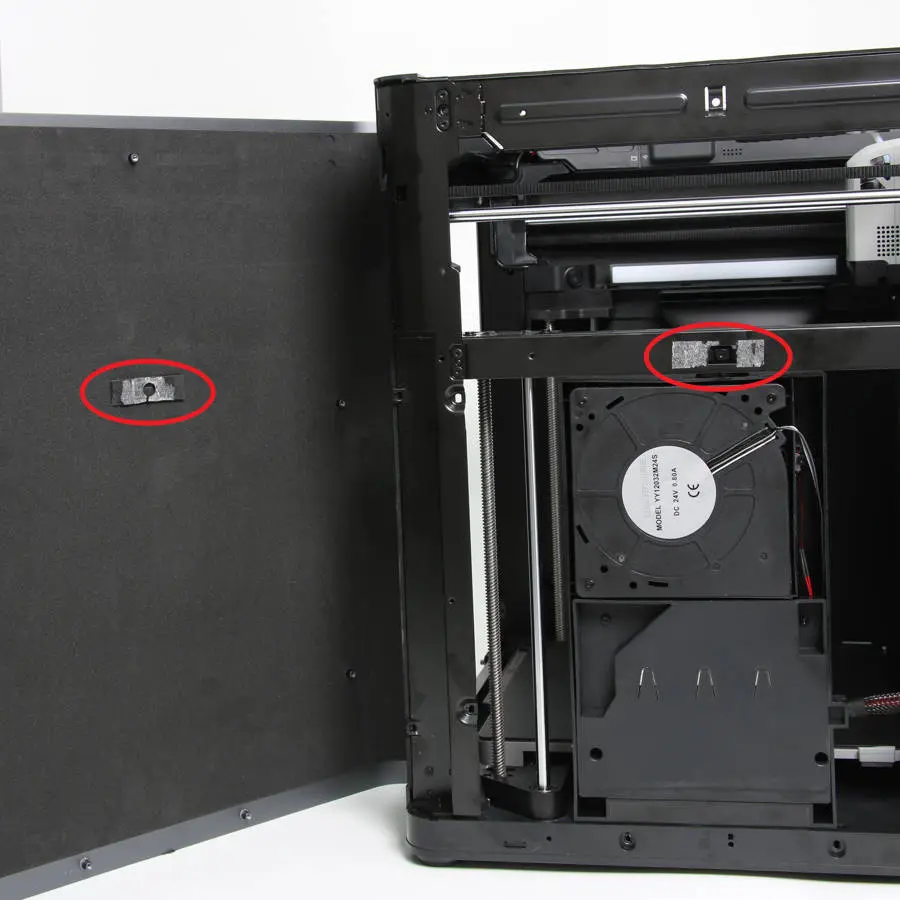

Fig. 1-6-5		 Skumklæbning ved midterbjælken kræver to personer

Fig. 1-6-6

Trin 7: Fjern kammervarme-enheden

Som vist i figur 1-7-1 fjernes 2 skruer F i bunden med H2.0 unbrakonøglen;

Som vist i figur 1-7-2 stilles printeren opret, kablerne fra varme-enheden trækkes ud af hullet i den højre bageste søjle, og der trykkes lodret opad for at løsne varme-enheden fra bundbasen;

Som vist i figur 1-7-3 og figur 1-7-4 bruges den øverste fastgøringsskrue som omdrejningspunkt til at dreje varme-enheden og fjerne den fra bjælken;

Bemærk: Der er et gummistykke på den faste position over varme-enheden, så der er ikke risiko for skade, når den drejes ud som vist i figur 1-7-5;

Som vist i figur 1-7-6 bruges tang og H2.0 unbrakonøgle til at fjerne skruerne H og møtrikken efterladt på bjælken.

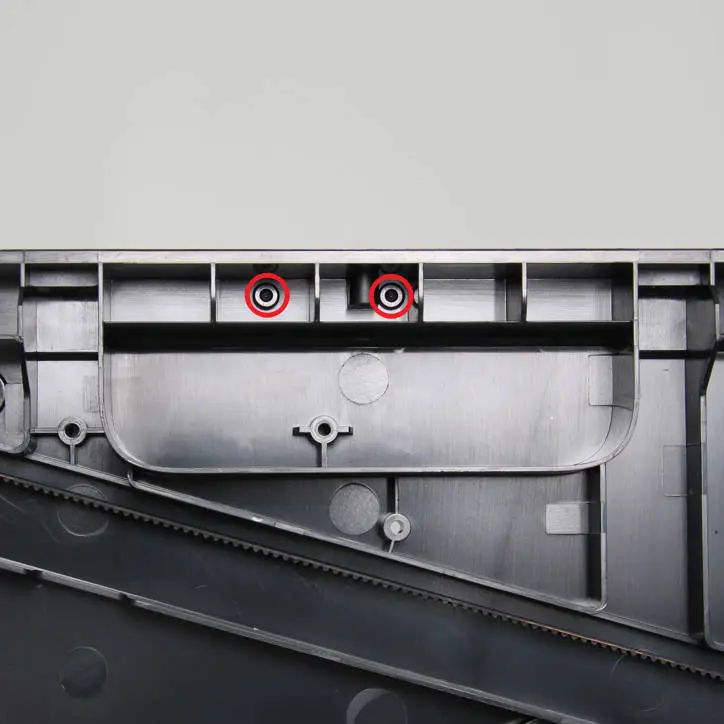

2 skruer F fjernes fra bunden af kammervarme-enheden

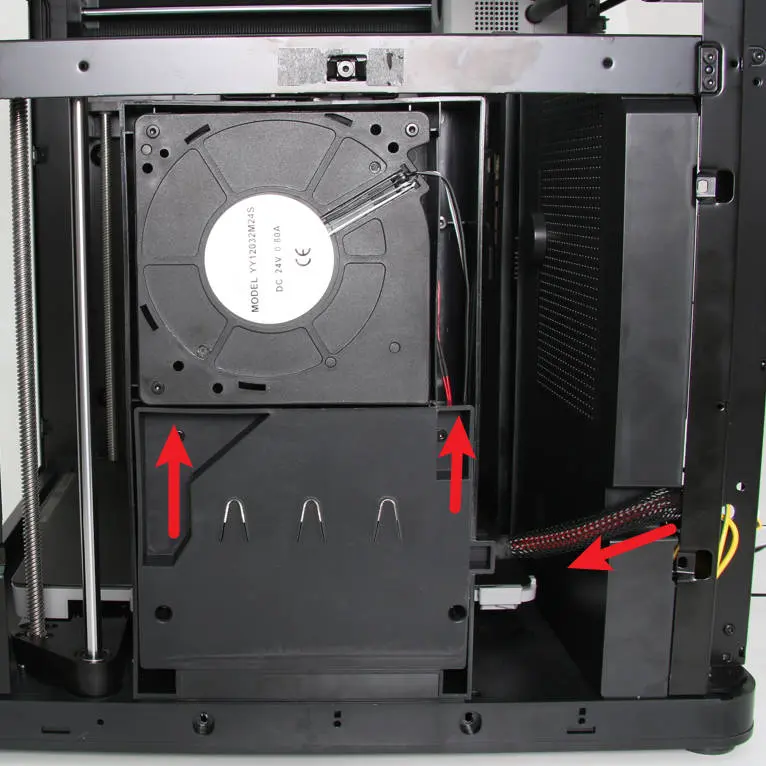

Fig. 1-7-1		 Kabler trækkes ud og kammervarme-enhed løsnes lodret opad

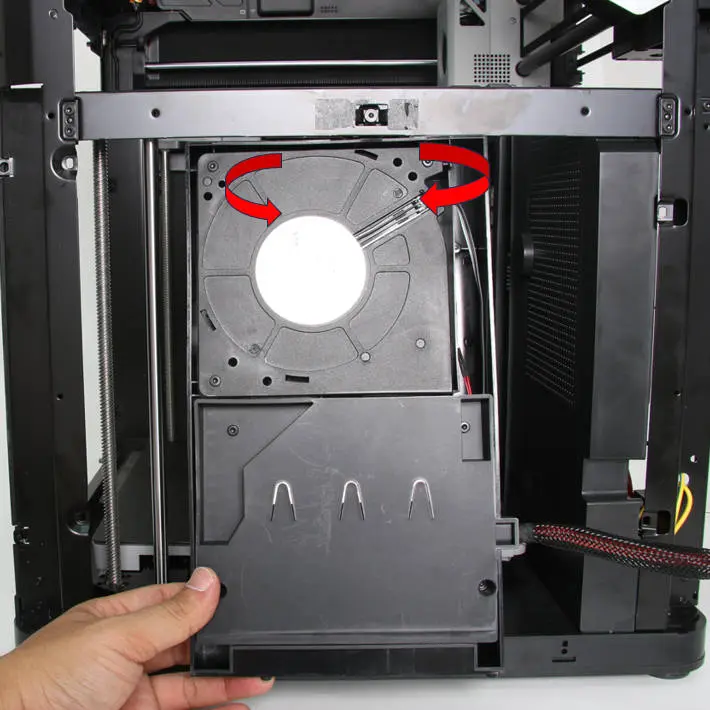

Fig. 1-7-2		 Kammervarme-enhed drejes om øverste skrue som omdrejningspunkt

Fig. 1-7-3

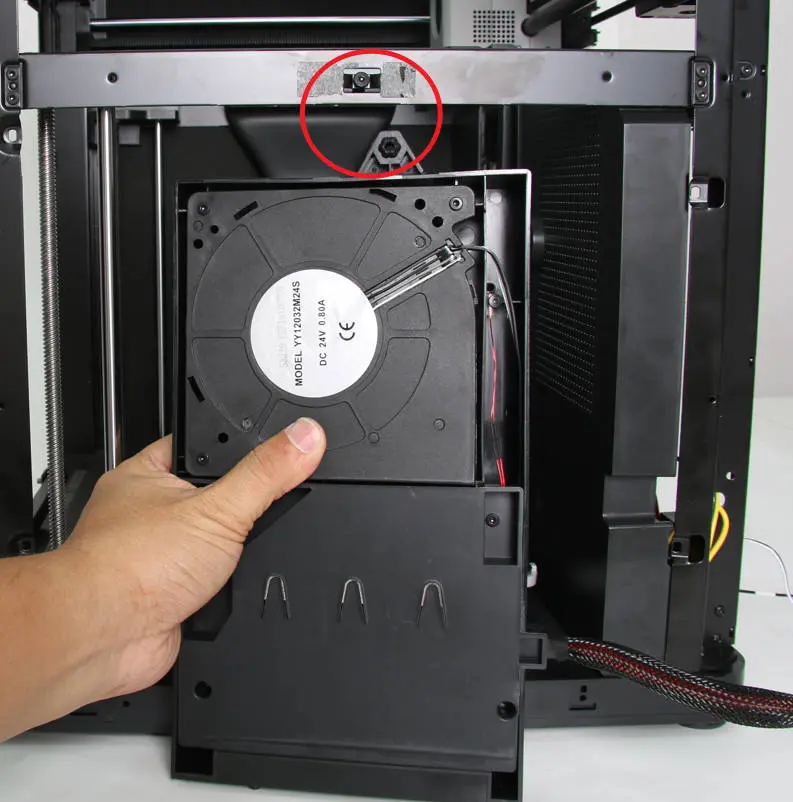

Kammervarme-enhed drejes videre og fjernes fra bjælken

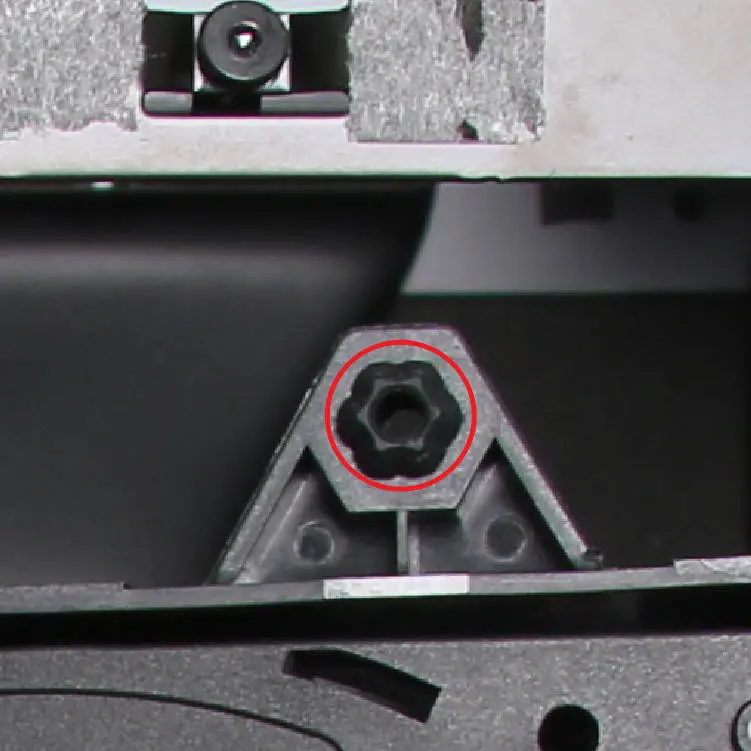

Fig. 1-7-4		 Gummistykke på øverste faste position beskytter under drejning

Fig. 1-7-5		 Skruer H og møtrik fjernes fra bjælken med tang og unbrakonøgle

Fig. 1-7-6

Montering

Trin 1: Monter kammervarme-enheden

Som vist i figur 2-1-1 justeres de to fremstående søjler med monteringsslotsene, og varme-enheden placeres på plads;

Som vist i figur 2-1-2 genmonteres skrue H og møtrikken i deres oprindelige positioner - tryk møtrikken med fingrene eller klem den med smaltkloet tang, og spænd derefter skrue H;

Som vist i figur 2-1-3 føres alle kabler fra varme-enheden igennem kabelhullet mellem den højre bageste søjle og det indre skjold;

Som vist i figur 2-1-4 lægges printeren på venstre side, og 2 skruer F spændes fra bunden af basen for at fastgøre varme-enheden.

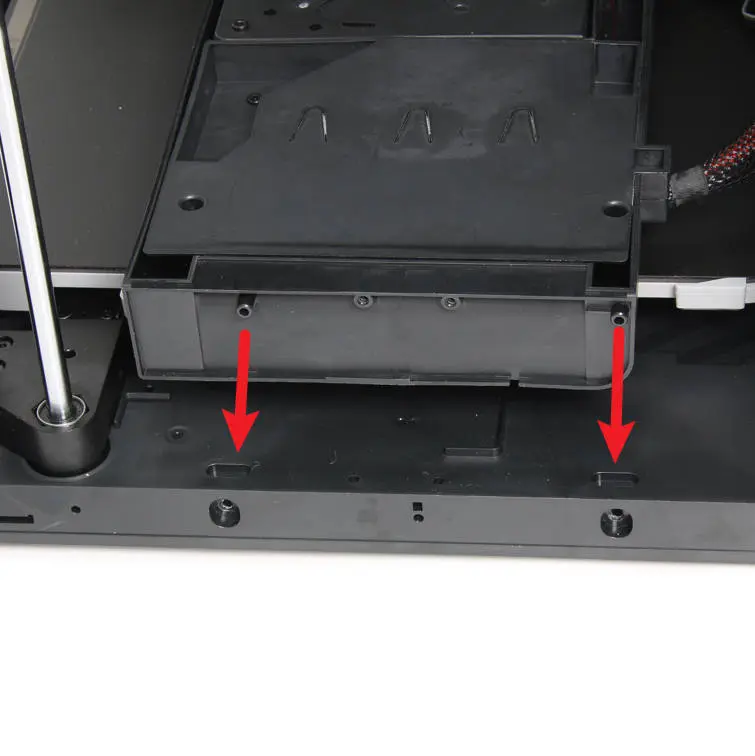

Søjler justeres med monteringsslots og varme-enhed placeres på plads

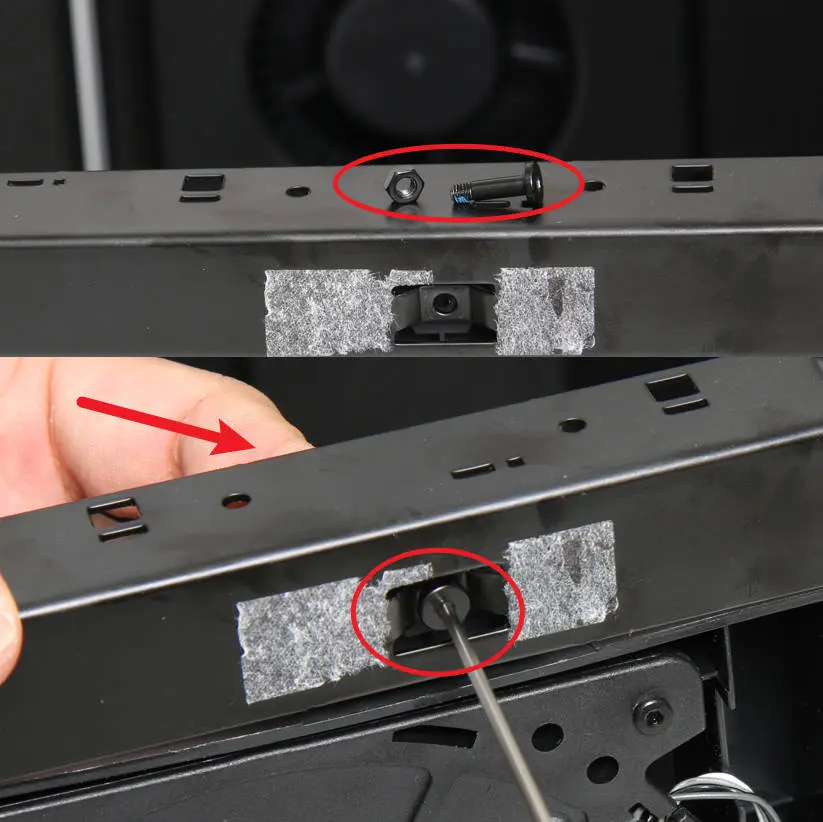

Fig. 2-1-1		 Skrue H og møtrik genmonteres i original position

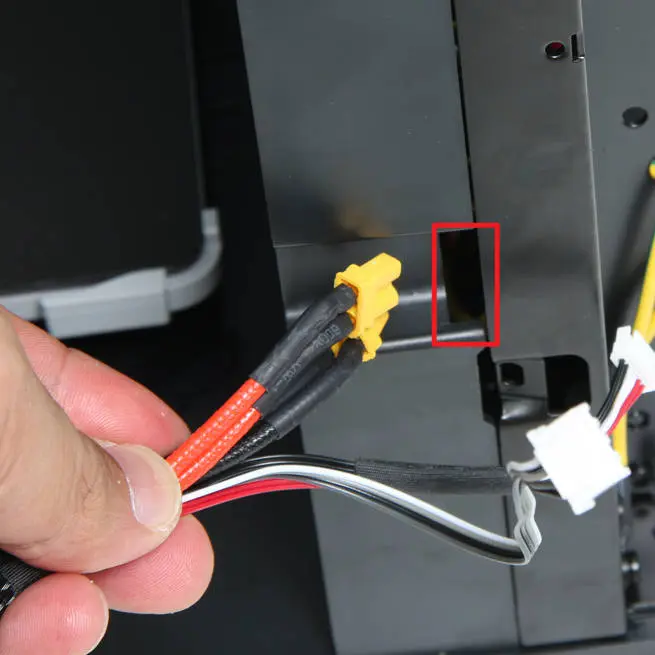

Fig. 2-1-2		 Kabler fra varme-enheden føres igennem kabelhullet

Fig. 2-1-3		 Printer på venstre side og 2 skruer F spændes fra bunden

Fig. 2-1-4

Trin 2: Monter det højre metalpanel

Som vist i figur 2-2-1 monteres det højre metalpanel på printeren, og monteringspositionen justeres;

Som vist i figur 2-2-2 spændes 2 skruer C på basen;

Som vist i figur 2-2-3 stilles printeren opret, skruehullerne justeres, 1 skrue C spændes på den øverste bjælke, og EVA-puden klæbes tilbage til sin oprindelige position;

Som vist i figur 2-2-4 spændes 4 skruer C i den højre forreste søjle;

Som vist i figur 2-2-5 spændes 4 skruer C på bagdelen af det højre metalpanel.

Bemærk: Når skruerne på det højre metalpanel spændes, kan positionen afvige, hvilket gør det svært at spænde skruerne. De 8 skruer på den højre forreste søjle og bagsiden kan efterlades løse, indtil alle skruerne er skruet i.
Højre metalpanel monteres og monteringsposition justeres

Fig. 2-2-1		 2 skruer C spændes på basen

Fig. 2-2-2		 1 skrue C spændes på øverste bjælke og EVA-pude klæbes på

Fig. 2-2-3
4 skruer C spændes i højre forreste søjle

Fig. 2-2-4		 4 skruer C spændes på bagdelen af højre metalpanel

Fig. 2-2-5

Trin 3: Monter kammervarme-styringskortet

Som vist i figur 2-3-1 monteres kammervarme-styringskortet på printeren og fastgøres med 4 skruer G;

Som vist i figur 2-3-2 skal du altid kontrollere stikoplysningerne, inden kablerne tilsluttes - de nummererede stik er tilsluttet følgende:

1- Kammervarme-enhed (sort, GND) 2- Kammervarme-enhed (rød, 24V) 3- Intern strømforsyning (24V) 4- Netværksgrænseflade og AMS-tilslutningskort 5- Intern strømforsyning NTC 6- Strømkølingsblæser 7- Kammervarme-enhed blæser 8- Kammervarme-enhed NTC

Som vist i figur 2-3-3 tilsluttes 8 kabler til de tilsvarende stik ud fra ovenstående stikoplysninger.
Kammervarme-styringskort monteres og fastgøres med 4 skruer G

Fig. 2-3-1		 Nummererede stik på kammervarme-styringskortet til reference

Fig. 2-3-2		 8 kabler tilsluttes de korrekte stik på styringskortet

Fig. 2-3-3

Trin 4: Monter kammertemperatur-regulatorblæseren

Som vist i figur 2-4-1 monteres kammertemperatur-regulatorblæseren, blæseren fastgøres med 1 skrue F, blæserkablet arranges i kabelklemmer langs den viste rute, og til sidst tilsluttes det til MC-kortets stik mærket FAN1;

Som vist i figur 2-4-2 monteres luftkanalen under kammertemperatur-regulatorblæseren, og 3 skruer B spændes for at fastgøre den.
Kammertemperatur-regulatorblæser monteres med 1 skrue F og kabel arrangeres til FAN1

Fig. 2-4-1		 Luftkanal monteres under blæseren og fastgøres med 3 skruer B

Fig. 2-4-2

Trin 5: Monter spildslisken

Som vist i figur 2-5-1 monteres spildslisken på printeren - klemmerne på begge sider af slisken skal glide på plads, og det skal bekræftes, at forbindelseskablerne ikke klemmes;

Som vist i figur 2-5-2 spændes 1 skrue E på venstre side af slisken;

Som vist i figur 2-5-3 spændes 2 skruer D øverst på slisken.

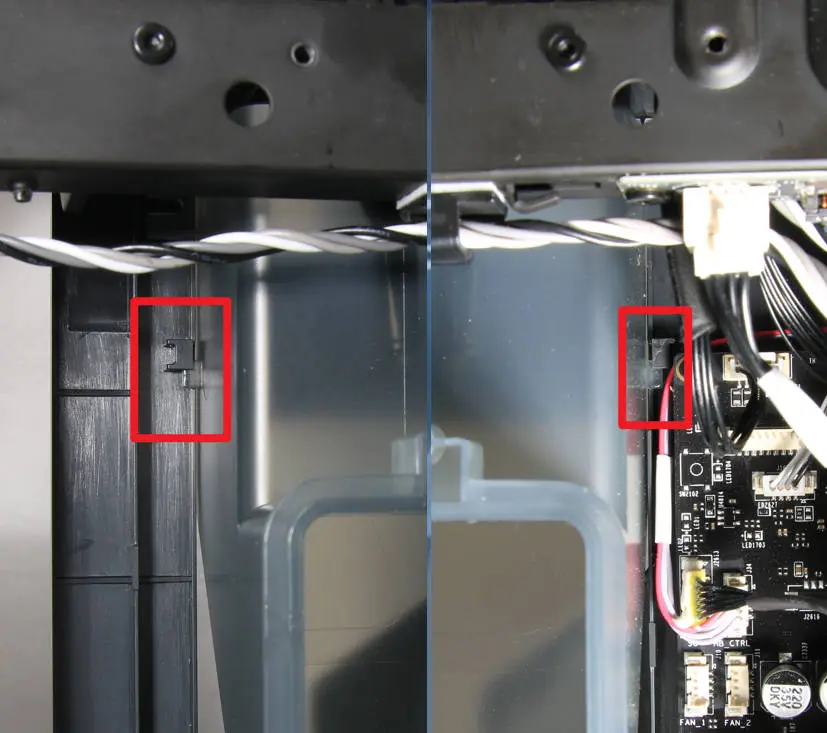

Spildsliske monteres med klemmer der glider på plads

Fig. 2-5-1		 Skrue E spændes på venstre side af spildslisken

Fig. 2-5-2		 2 skruer D spændes øverst på spildslisken

Fig. 2-5-3

Trin 6: Monter bagpanelet

Som vist i figur 2-6-1 føres rørholderbøjlen igennem bagpanelet, og derefter monteres den del nær spænderen på højre side - du kan bruge unbrakonøglen til at presse kanten ind under monteringen;

Som vist i figur 2-6-2 trækkes bagpanelet til venstre, og den del nær venstre spænder monteres - du kan bruge unbrakonøglen til at presse kanten under monteringen;

Som vist i figur 2-6-3 spændes 9 skruer A, 4 skruer B og 1 skrue C for at fastgøre bagpanelet.

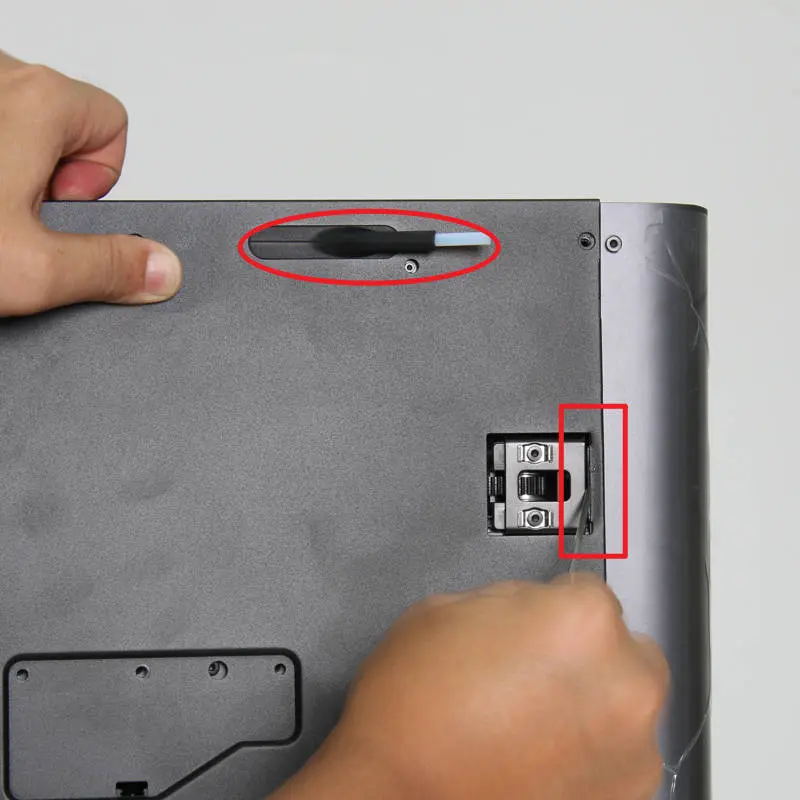

Rørholderbøjle føres igennem bagpanelet og monteres på højre spænder

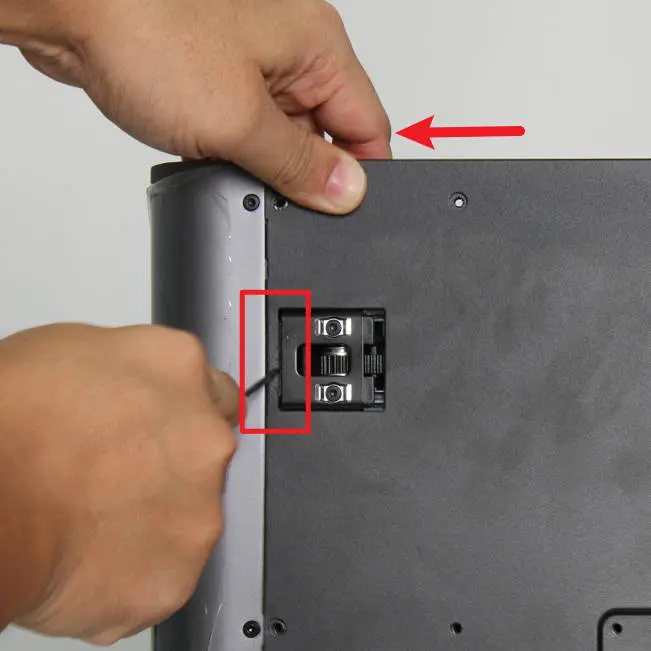

Fig. 2-6-1		 Bagpanel trækkes til venstre og monteres på venstre spænder

Fig. 2-6-2		 9 skruer A, 4 skruer B og 1 skrue C spændes for at fastgøre bagpanel

Fig. 2-6-3

Trin 7: Monter det aktive kulfilter

Som vist i figur 2-7-1 og figur 2-7-2 monteres det aktive kulfilter på printeren med filtrets hvide stropper vendt mod dig;

Som vist i figur 2-7-3 sættes filterdækslet tilbage på plads.

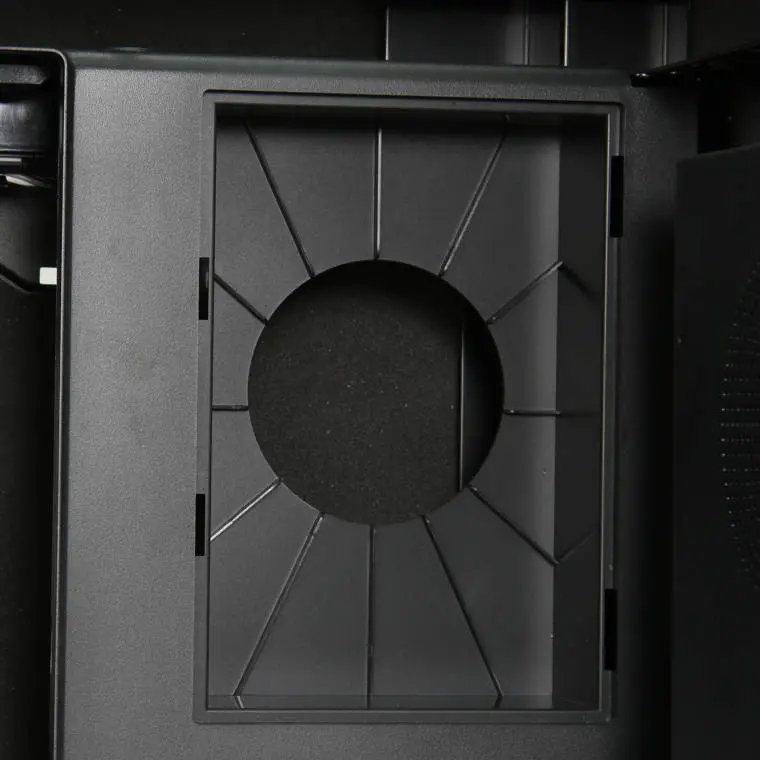

Aktivt kulfilter indsættes med hvide stropper vendt mod dig

Fig. 2-7-1		 Aktivt kulfilter trykkes helt ind på plads

Fig. 2-7-2		 Filterdæksel sættes tilbage på plads

Fig. 2-7-3

Verificer funktionaliteten

1. Tilslut AMS til printeren og start printeren - bekræft, at printeren og AMS starter normalt;

2. Betjen på skærmen, klik på ikonet for kammertemperatur-regulatorblæseren, og tænd derefter blæseren - bekræft, at blæseren kan tændes og slukkes normalt;

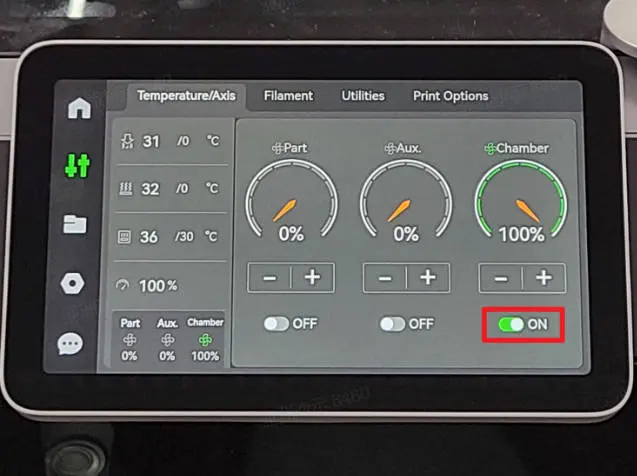

Skærm der viser ikonet for kammertemperatur-regulatorblæseren

3. Betjen på skærmen, tryk på kammertemperatur-ikonet, indstil temperaturen højere end den aktuelle, og bekræft, at strømkølingsblæseren og varme-blæseren starter.

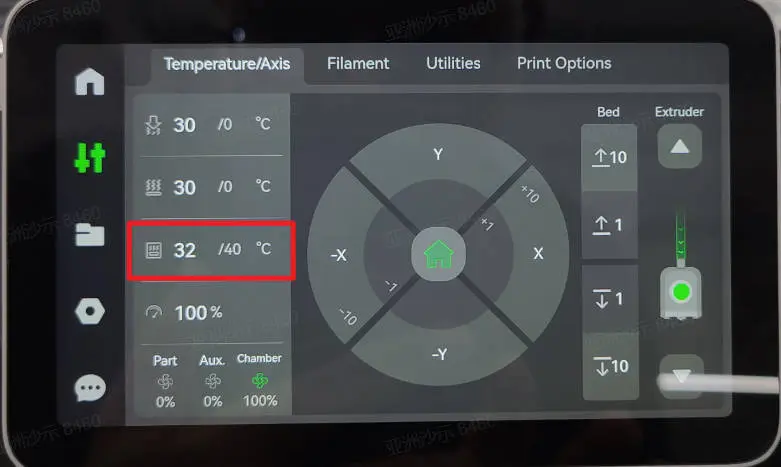

Skærm der viser kammertemperaturindstilling

Hvis testen mislykkes, skal du kontrollere alle tilslutninger igen og forsøge igen. Kontakt Bambu Labs serviceteam, hvis det stadig ikke virker.

Kalibrering efter operationen

Der er ikke behov for kalibrering eller yderligere handlinger, inden printeren tages i brug igen efter udskiftning af de relevante dele på denne side.
