Vedligeholdelse · Bambu Lab X1

Udskiftning af toolhead-frontslæde

Toolhead-frontslæde

I det følgende præsenterer vi de detaljerede trin til udskiftning af toolhead-frontslæden.

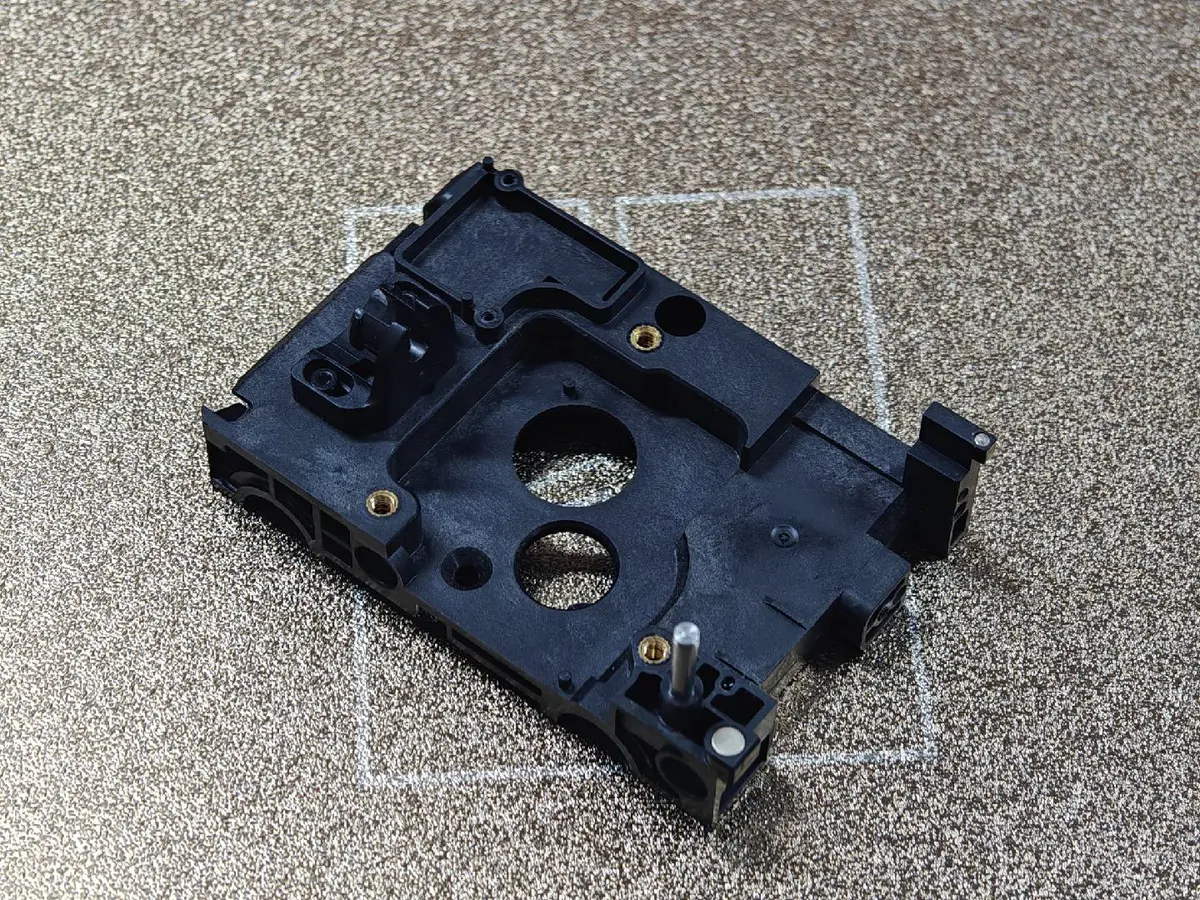

Toolhead-frontslæden pa Bambu Lab X1-printhovedet

Nar skal du bruge denne vejledning?

  • Ekstruderens fastgørelsesmøtrik sidder løst.
  • Filamentskærerens aksel er bujet.
  • Anbefalet af Bambu Labs kundesupport.

Nødvendige værktøjer og materialer

  • Toolhead-frontslæde
  • H2.0 unbrakonøgle
  • H1.5 unbrakonøgle
  • 30 minutter

Sikkerhedsadvarsel

Det er afgørende at slukke for printeren inden al vedligeholdelse, herunder arbejde pa printerens elektronik og printhovedet kabler. At udføre opgaver med printeren tændt kan forårsage kortslutning, der medfører elektronisk skade og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan det blive nødvendigt at adskille dele, herunder hotenden. Dette eksponerer ledninger og elektriske komponenter, der kan kortslutte, hvis de rammer hinanden, andre metaldele eller elektroniske komponenter, mens printeren er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere problemer.
Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden inden al vedligeholdelse. Dette forhindrer kortslutninger eller beskadigelse af printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du spørgsmål til denne vejledning, kan du åbne en ny sag pa vores supportside, og vi vil bestræbe os pa at svare hurtigt og yde den hjælp, du har brug for.

Fjernelse af den gamle toolhead-frontslæde

1. Fjern den forreste kapsling

Åbn den forreste kapsling ved forsigtigt at adskille komponenterne. Afbryd forbindelseskablet, og fjern derefter den forreste kapsling.

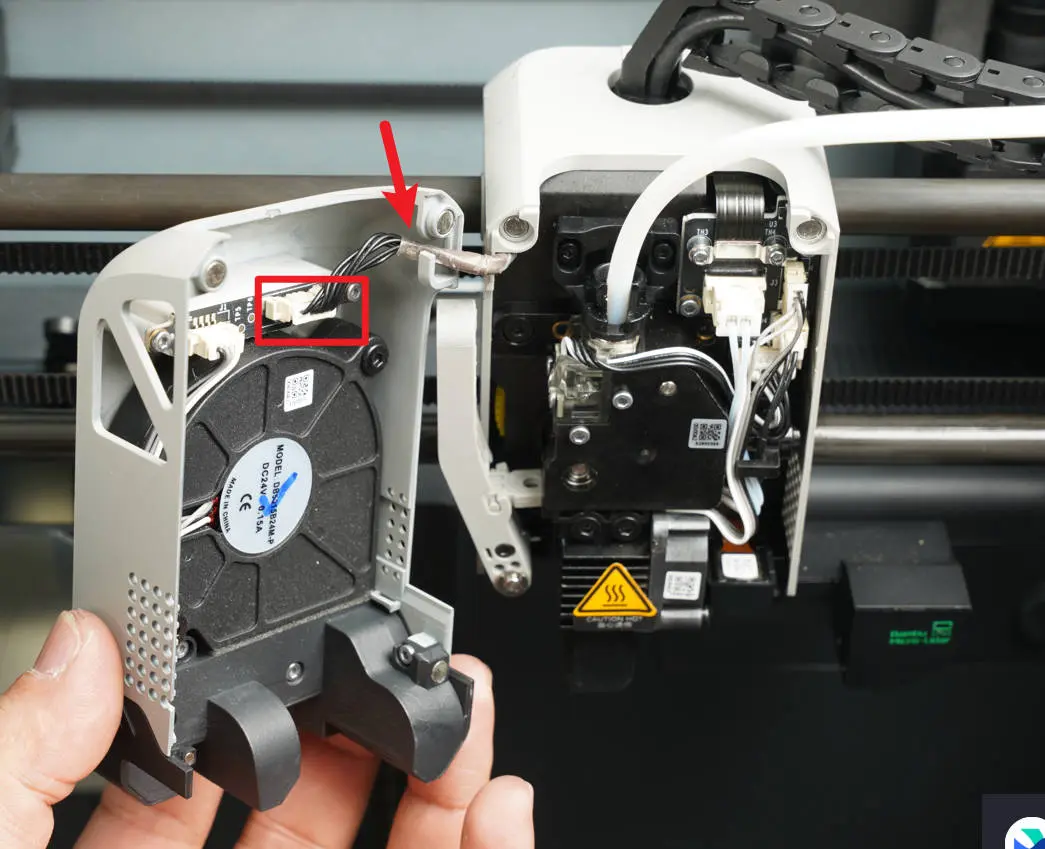

Den forreste kapsling pa printhovedet adskilles forsigtigt

2. Løsn skærerleverarmen

Tryk pa samlingen, og afbryd derefter PTFE-slangen til ekstruderen. Brug en H1.5 unbrakonøgle til at løsne skærerleverskruerne og fjerne skærerleverarmen.

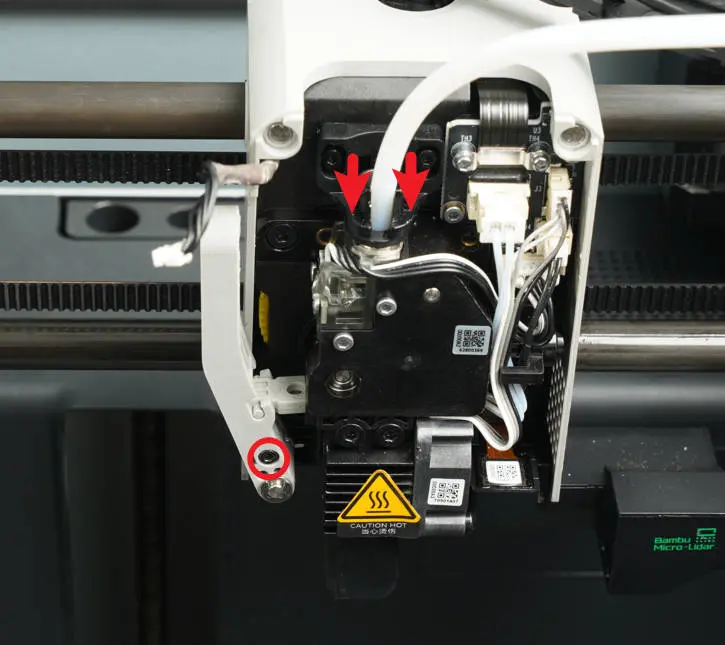

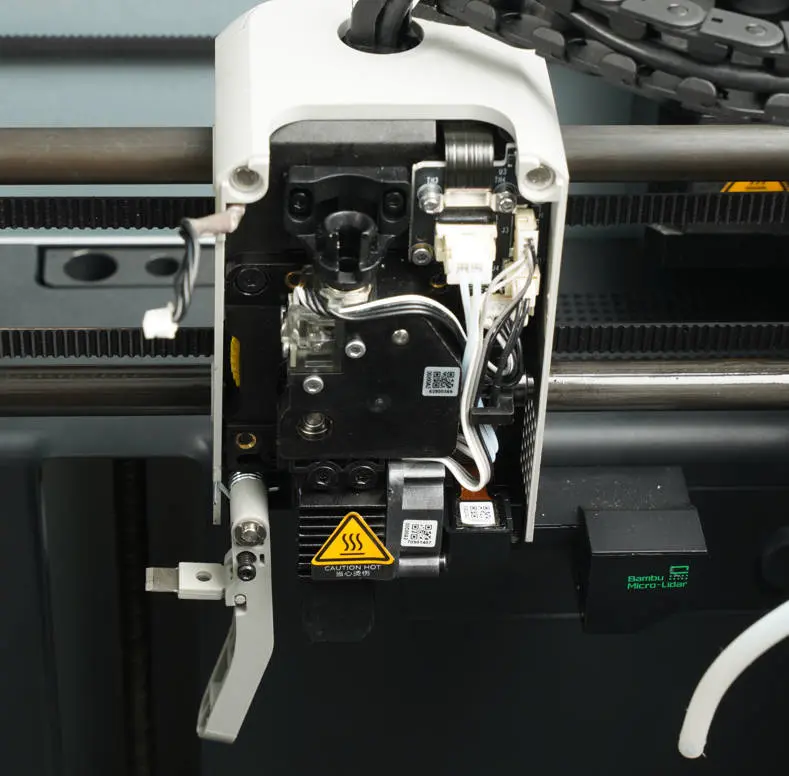

PTFE-slangen afbrydes fra ekstruderen ved at trykke pa samlingen Skærerleverskruerne løsnes med H1.5 unbrakonøgle

3. Fjern toolhead-huset

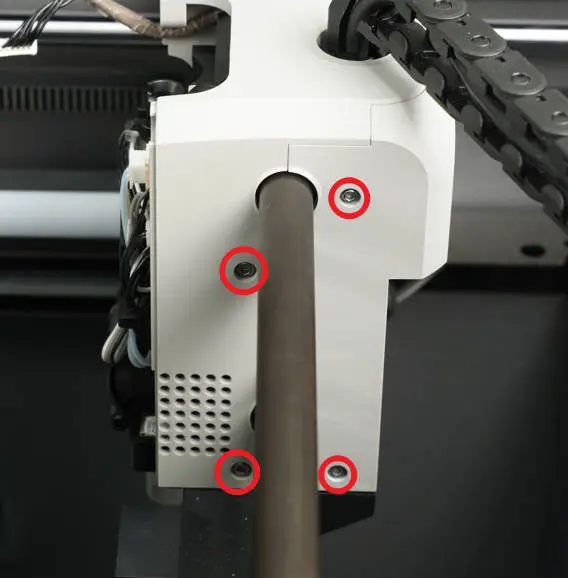

Fjern de 8 skruer (BT2-5), der fastgør toolhead-huset, med H1.5 unbrakonøglen pa begge sider, og fjern derefter toolhead-bagdækslet og mellemrammen.

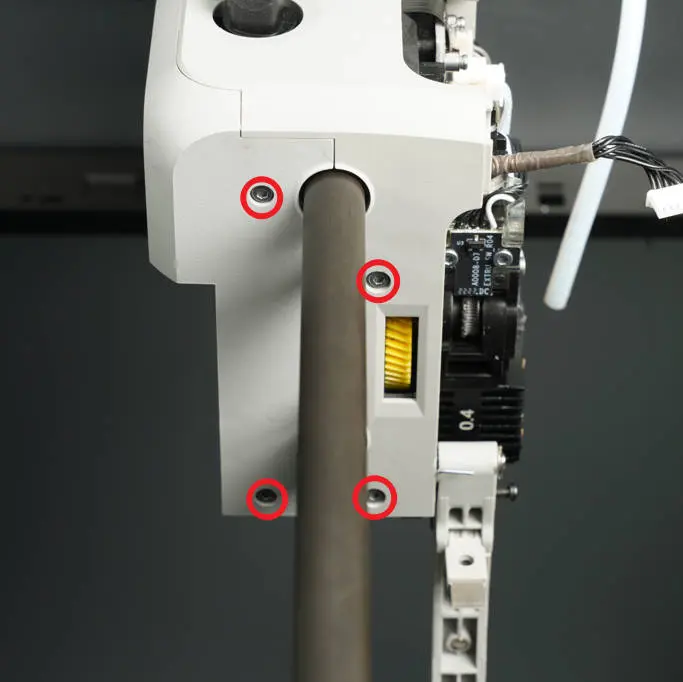

De 8 skruer pa toolhead-husets venstre side løsnes De 8 skruer pa toolhead-husets højre side løsnes

4. Afbryd USB-kablet

Afbryd USB-kablet fra ekstruderens hovedkort, og fjern derefter hovedkortet sammen med holderen fra toolheadet.

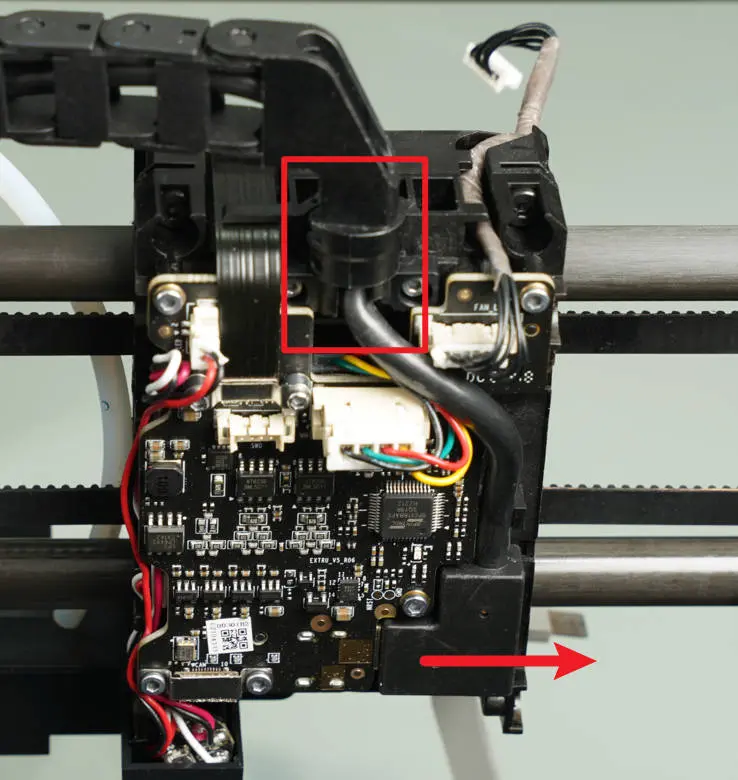

USB-kablet afbrydes fra ekstruderens hovedkort

5. Fjern forbindelses-FPC'en

Løsn skruerne i begge ender af forbindelses-FPC-kablet med H1.5 unbrakonøglen, fjern holderne, afbryd kablet, og fjern det derefter fra toolheadet.

Bemærk: De 4 skruer i dette trin er mindre. Vær forsigtig med ikke at overtrække skruerne for at undga brud, og sørg for ikke at blande dem med andre skruer.

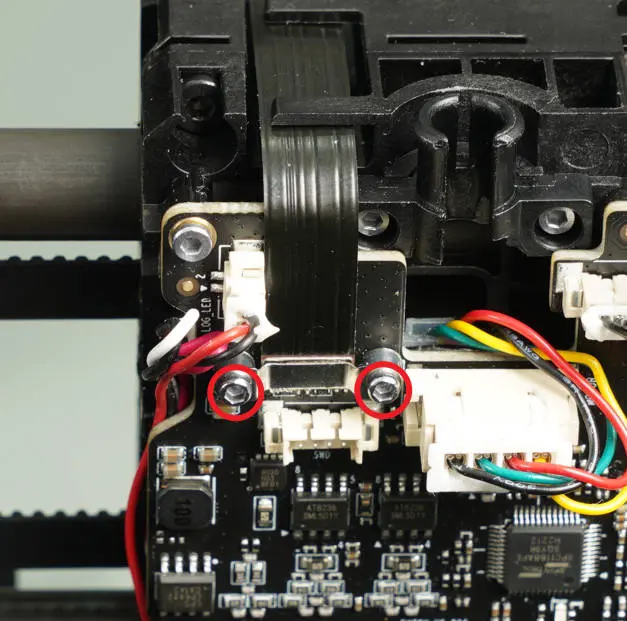

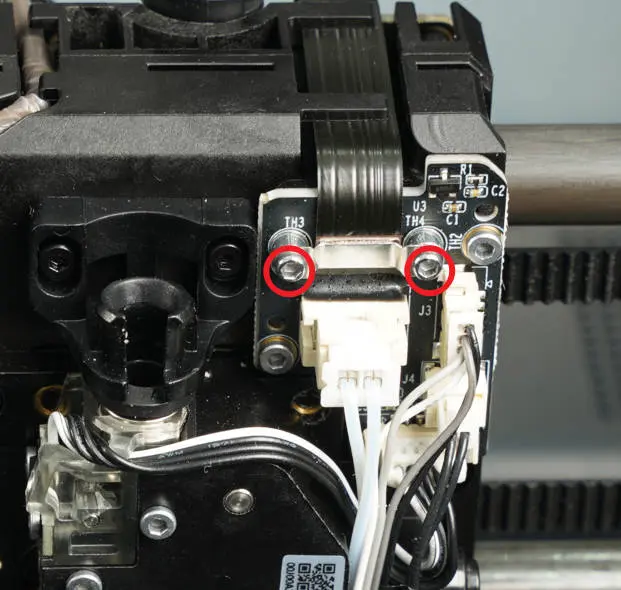

Skruer i enden af FPC-kablet løsnes med H1.5 unbrakonøgle FPC-kablet afbrydes og fjernes fra toolheadet

6. Fjern interface-kortet

Afbryd de 4 kabler, der er tilsluttet interface-kortet. Fjern derefter de to skruer, der fastgør interface-kortet, med H1.5 unbrakonøglen. Fjern endelig interface-kortet fra dets position.

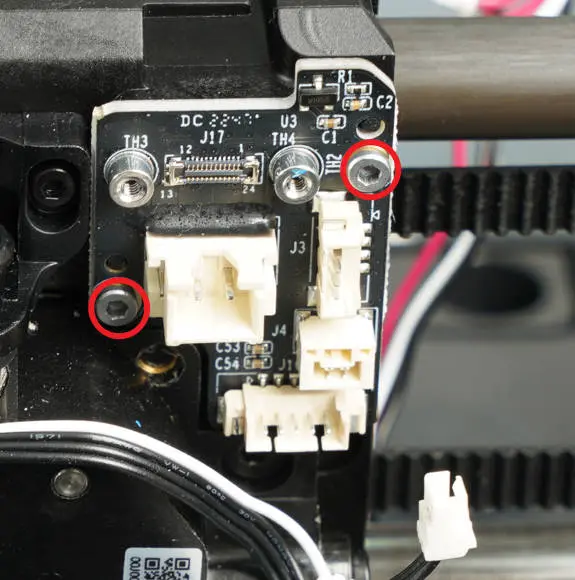

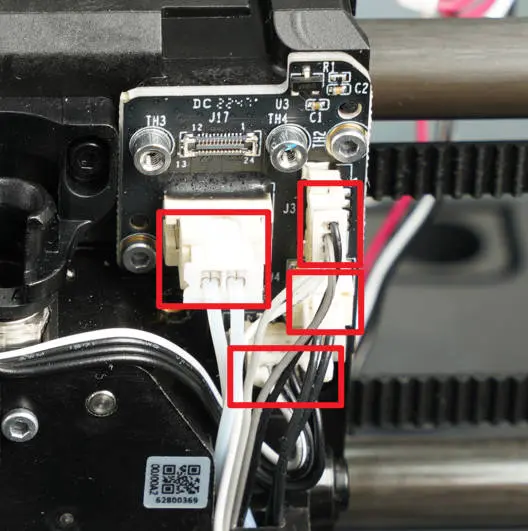

De 4 kabler afbrydes fra interface-kortet Interface-kortet fjernes efter de to fastgørelsesskruer er løsnet

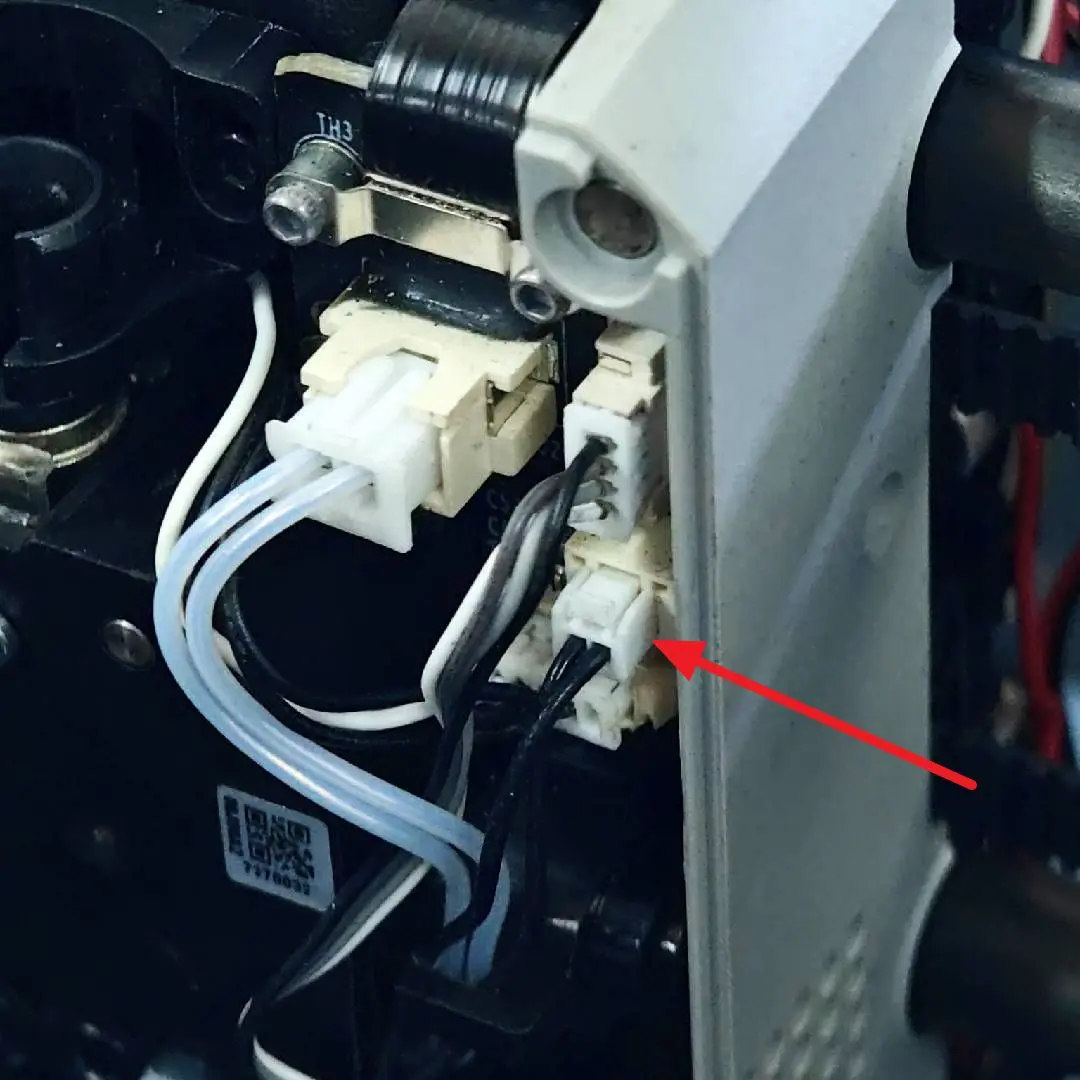

Advarsel: Termistorstikket er udstyret med en spænde/låsearm (som adskiller sig fra blæser- og varmestikket). For at afbryde det skal du trykke pa låsearmens for at udlose den, i stedet for at trække i ledningerne/stikket, da dette kan forårsage, at hele PCB-stikket falder af.
Termistorstikkets spænde/låsearm der skal trykkes for at afbryde det korrekt

7. Fjern ekstruderens hovedkort

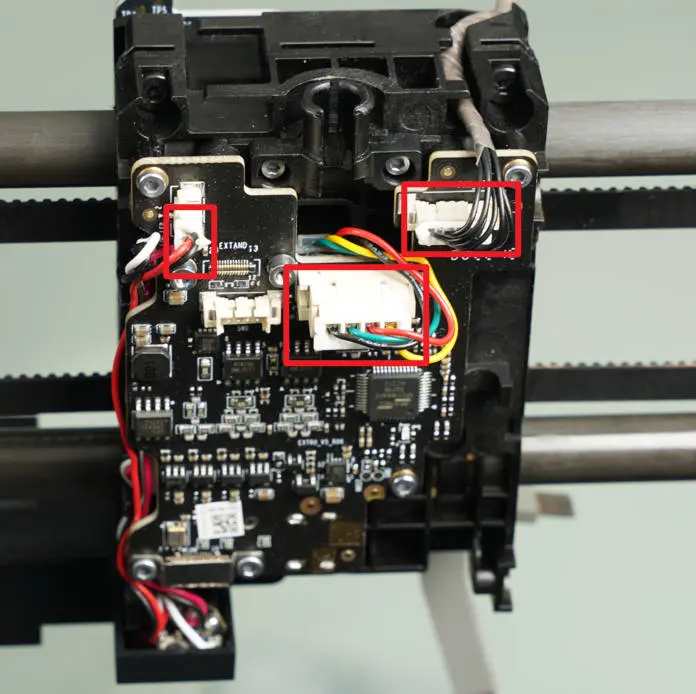

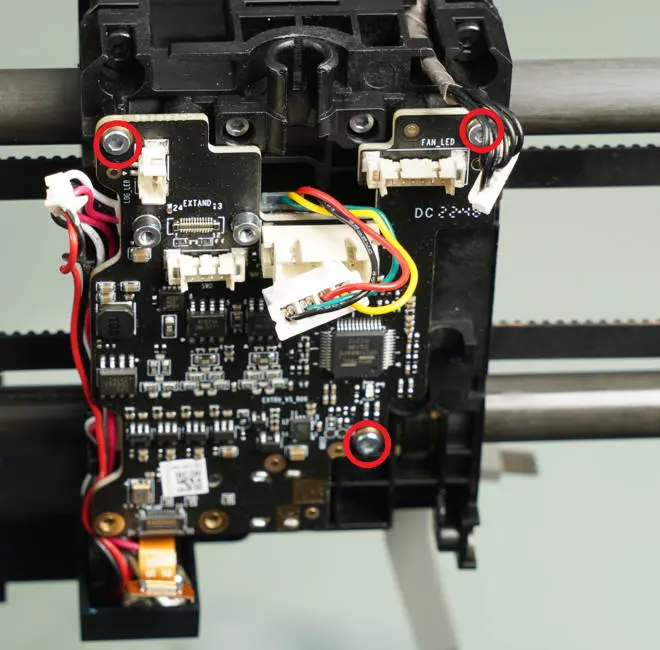

Afbryd de 3 kabler, der er tilsluttet ekstruderens hovedkort. Fjern derefter de tre skruer, der fastgør ekstruderens hovedkort, med H1.5 unbrakonøglen. Drej ekstruderens hovedkort til venstre, og afbryd de to laserkable. Fjern endelig ekstruderens hovedkort fra dets position.

De 3 kabler afbrydes fra ekstruderens hovedkort Ekstruderens hovedkort drejes og fjernes fra printhovedet

8. Fjern Bambu micro lidar

Fjern 2 skruer med H1.5 unbrakonøglen, og fjern micro lidar-enheden.

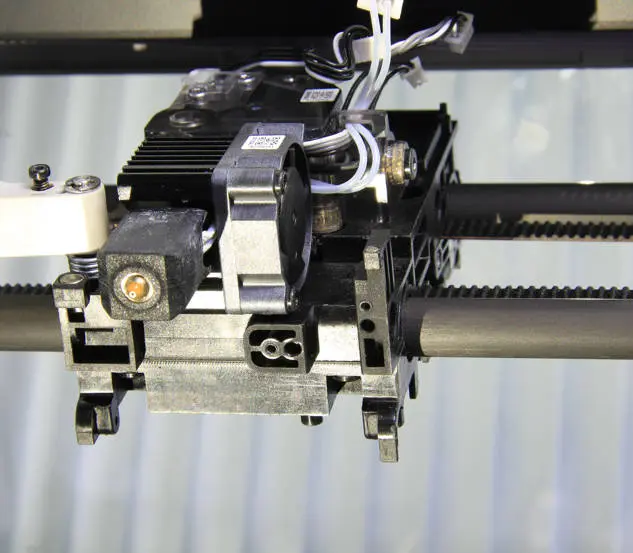

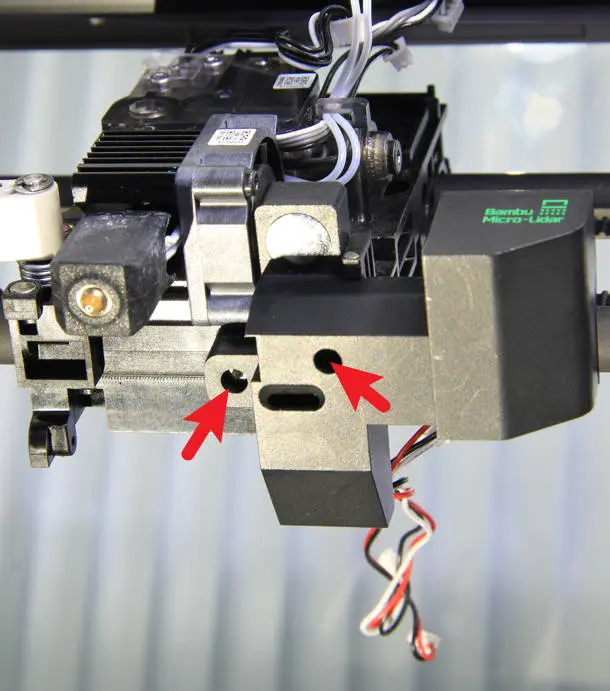

De 2 fastgørelsesskruer til micro lidar løsnes Micro lidar-enheden fjernes fra printhovedet

9. Fjern frontdækslet pa toolhead-slæden

Fjern 8 skruer (BT3-8) i rækkefølge med H2.0 unbrakonøglen.

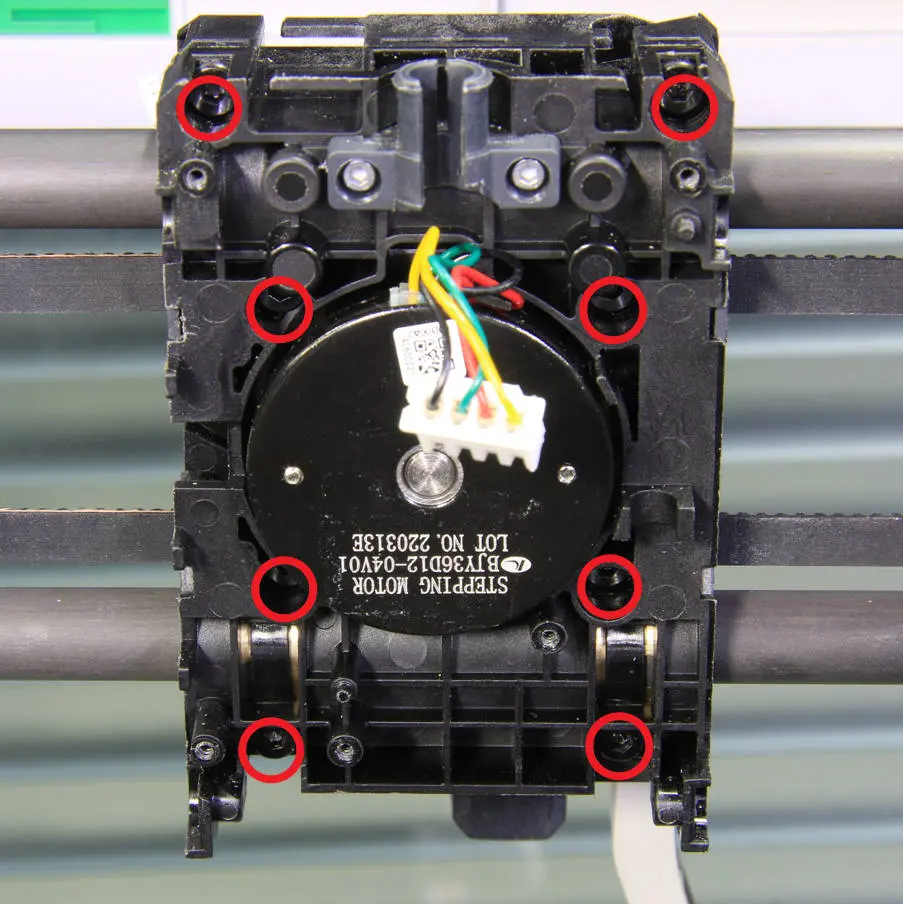

Rækkefølge for fjernelse af de 8 skruer pa toolhead-slædens frontdæksel
Fjern frontdækslet (med ekstruderen) fra toolhead-slæden.

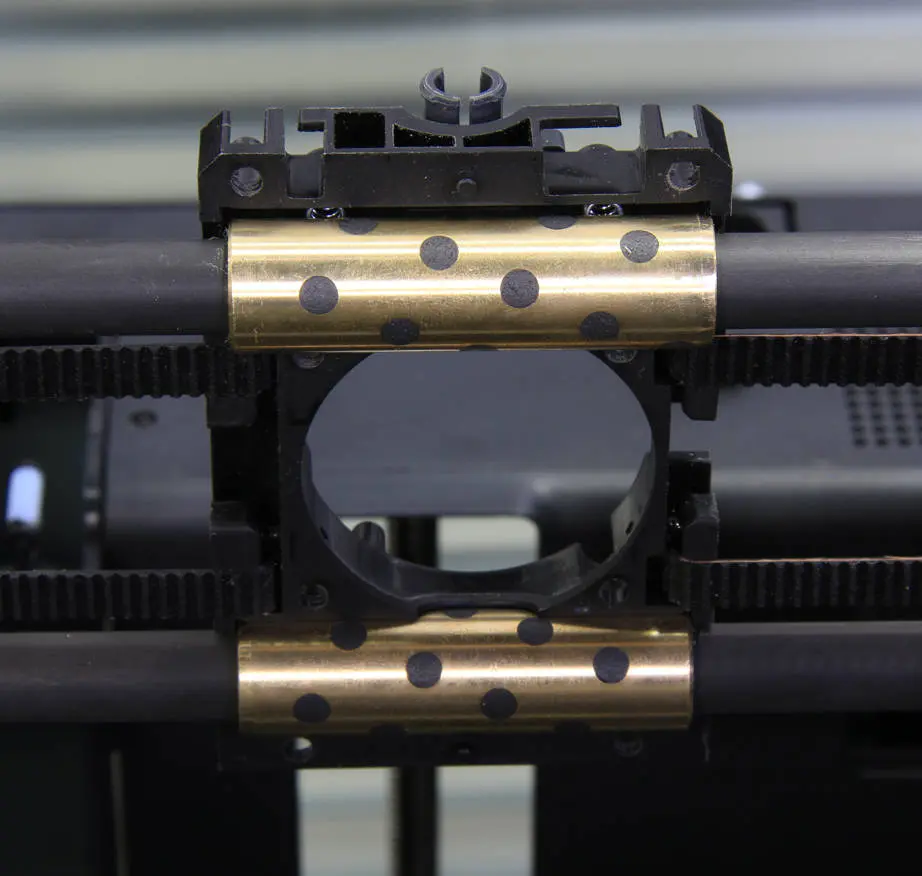

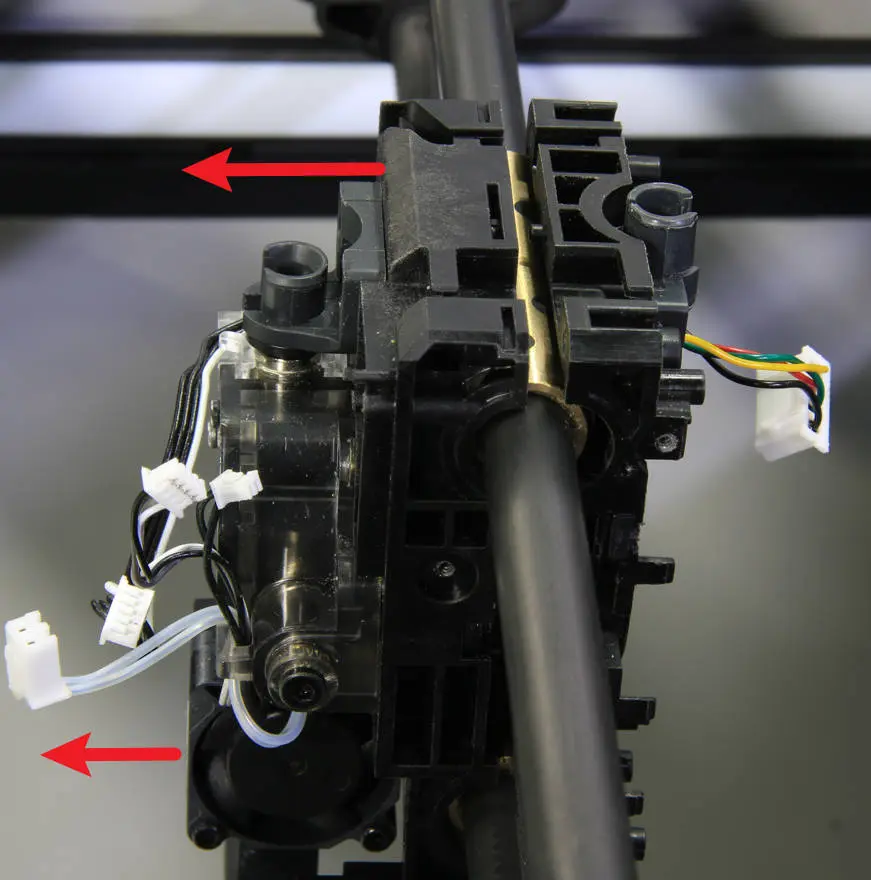

Frontdækslet pa toolhead-slæden løsnes Frontdækslet med ekstruderen fjernes fra slæden

Bemærk: I den nye version bruges der aluminiumshuller. Bagdækslet pa toolhead-slæden er udstyret med 4 fjedre. Tag de nødvendige forholdsregler for at forhindre, at de falder af eller mistes.

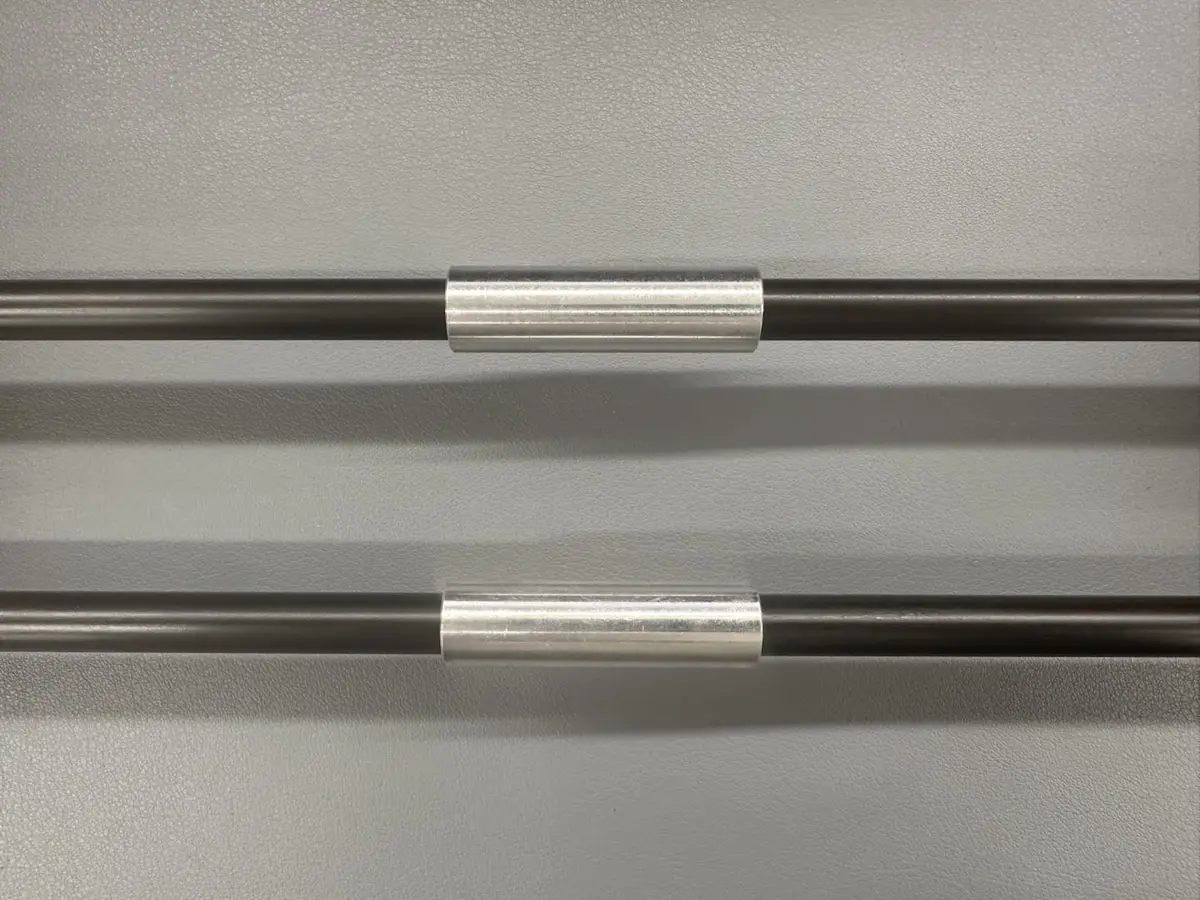

Fjedrene inde i bagdækslet pa toolhead-slæden Naerbillede af aluminiumshuller og fjedre i toolhead-slæden

10. Fjern ekstruderen

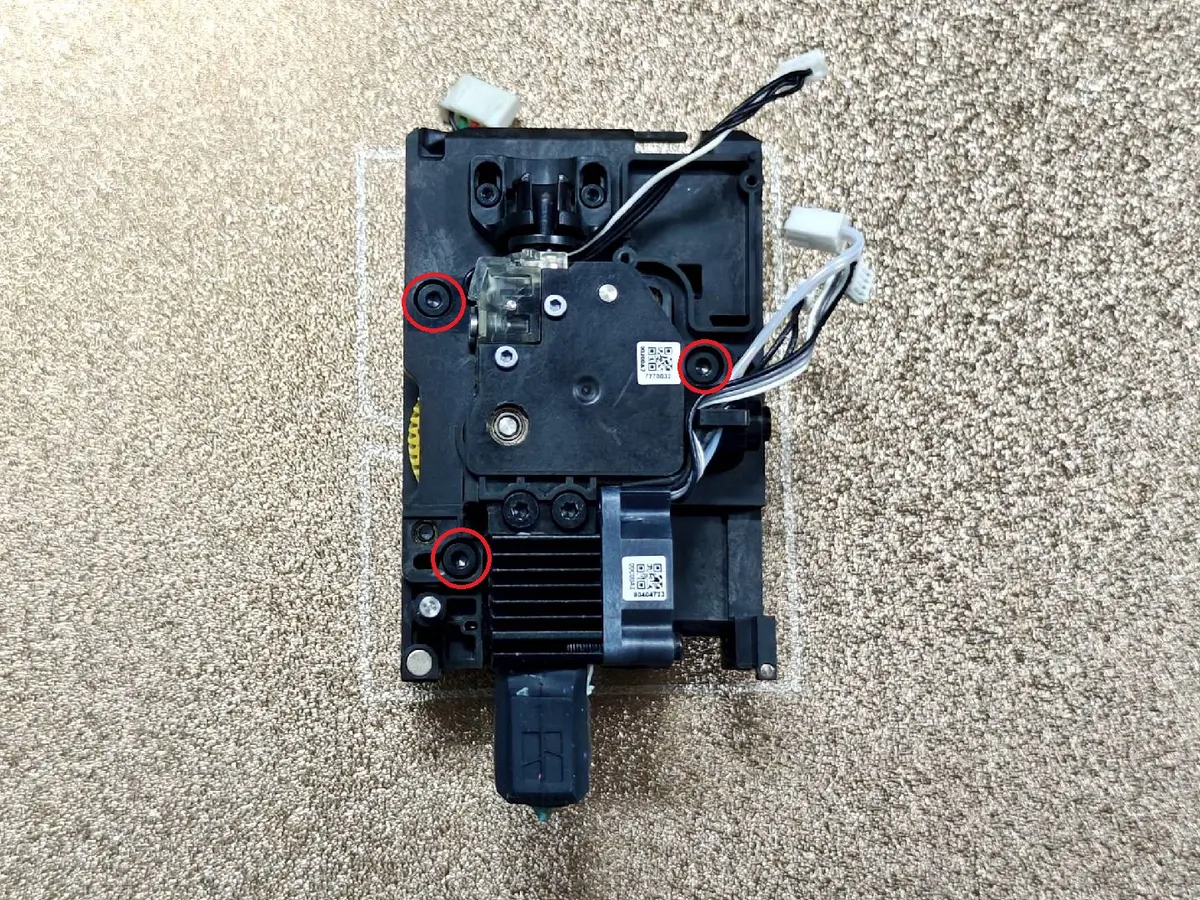

Fjern de 3 skruer (M3-6) med H2.0 unbrakonøglen, og fjern ekstruderen og hotenden.

Ekstruderen og hotenden fjernes efter de 3 skruer er løsnet

Fjern 2 skruer med H2.0 unbrakonøglen, og fjern ekstruder-motoren.

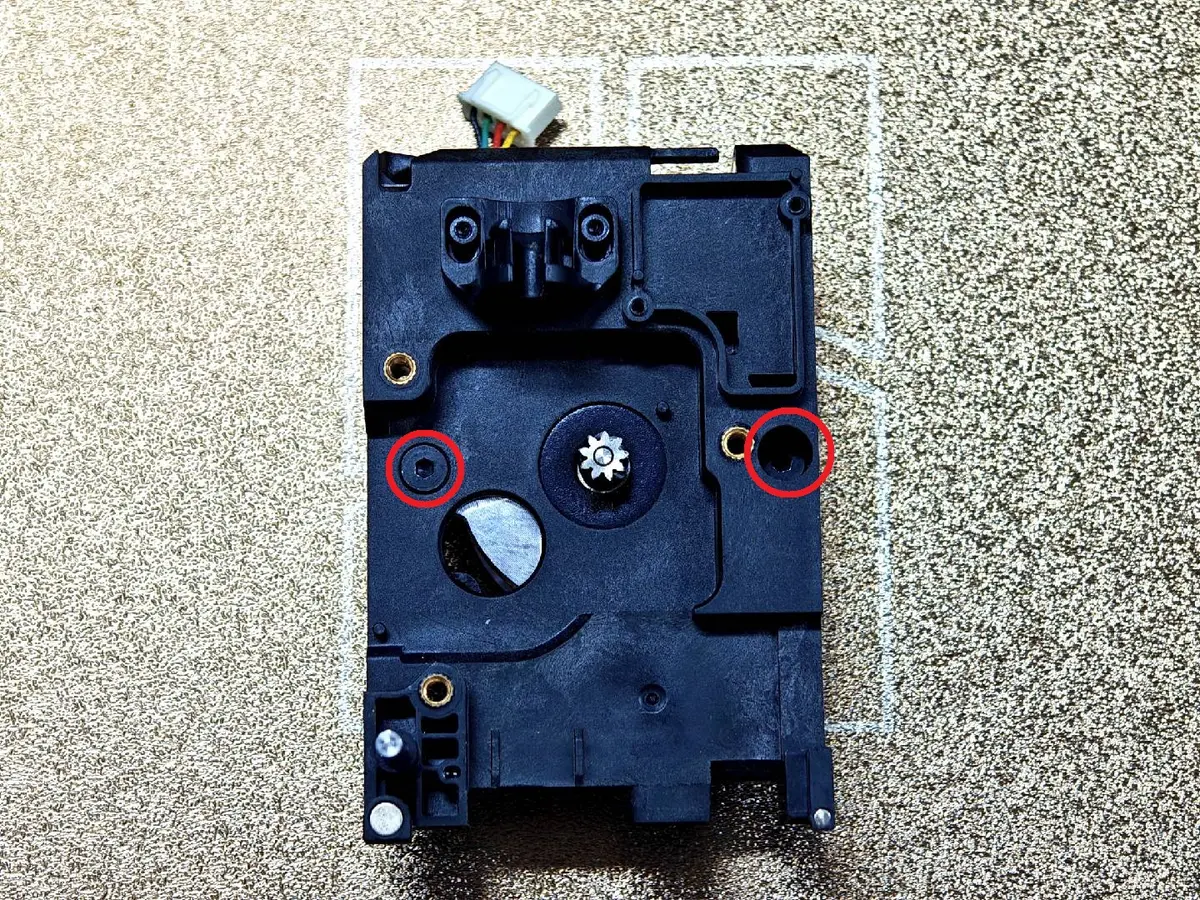

Ekstruder-motorens 2 fastgørelsesskruer løsnes

Installation af den nye toolhead-frontslæde

1. Installer ekstruder-motoren

Installer ekstruder-motoren pa frontdækslet af den nye toolhead-frontslæde. Hold kablet opad. Spænd derefter to skruer for at fastgøre motoren. Du kan samtidig installere filamentskærerleverarmen.

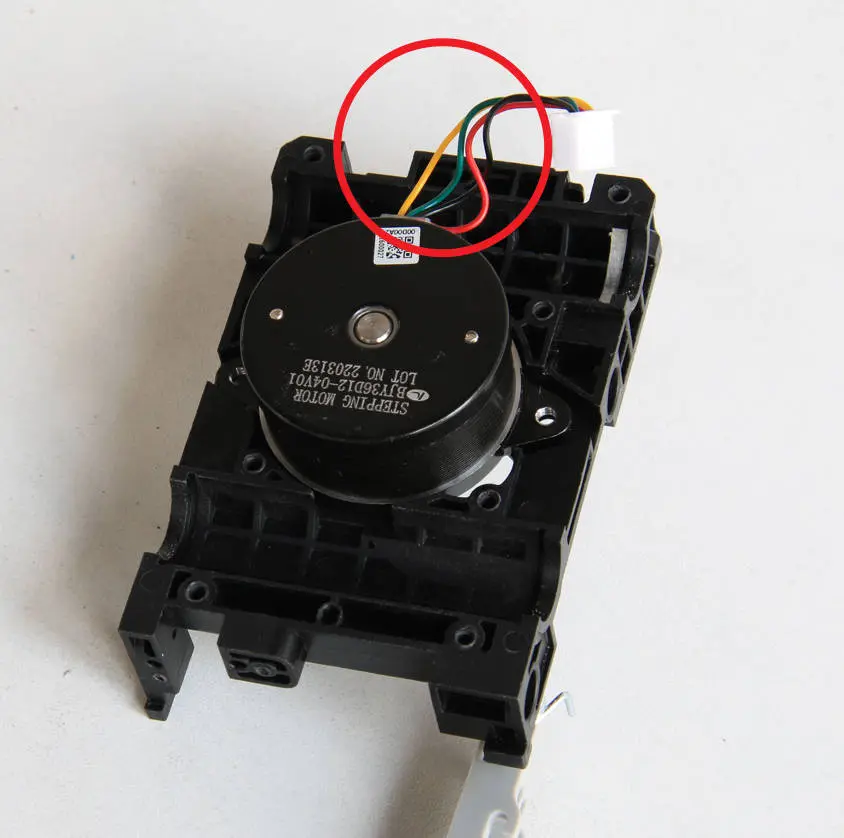

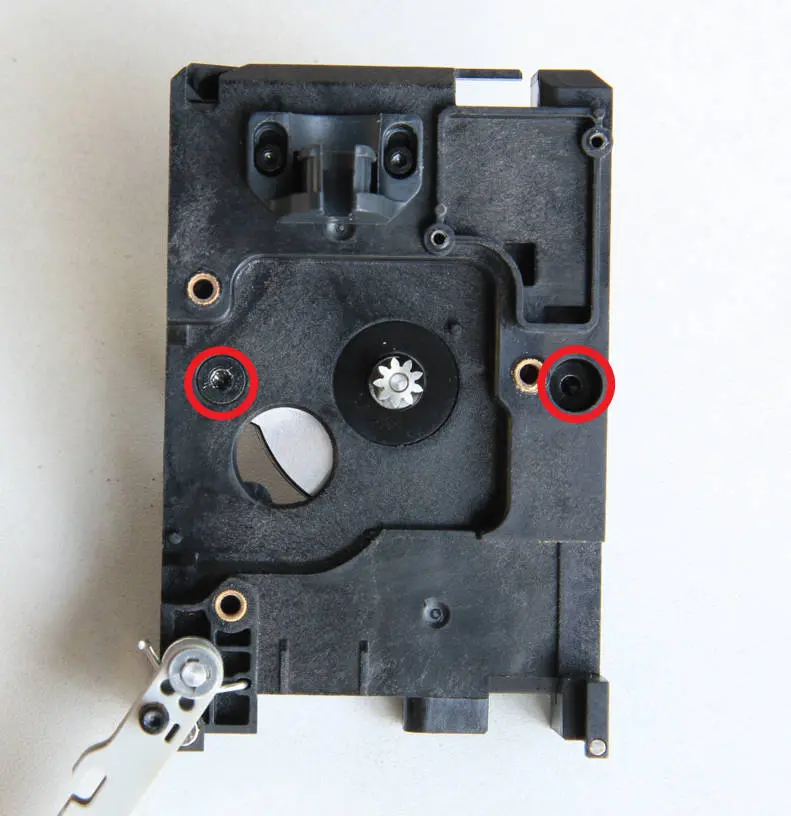

Ekstruder-motoren monteres pa den nye frontslæde med kablet pegende opad To skruer spændes for at fastgøre ekstruder-motoren

2. Installer ekstruderen

Installer ekstruderen og hotenden samlet pa frontdækslet af slæden, og fastgør med 3 skruer (M3-6).

Ekstruderen og hotenden installeres pa slædens frontdæksel og fastgøres med 3 skruer

3. Installer frontdækslet pa toolhead-slæden

Inden installation skal du sikre dig, at fjedrene er korrekt placeret, og at begge kobberhuller er sat ind i de tilsvarende riller pa slædens bagdæksel. Installer derefter forsigtigt frontdækslet pa slæden, og pas pa ikke at klemme motorkablet.

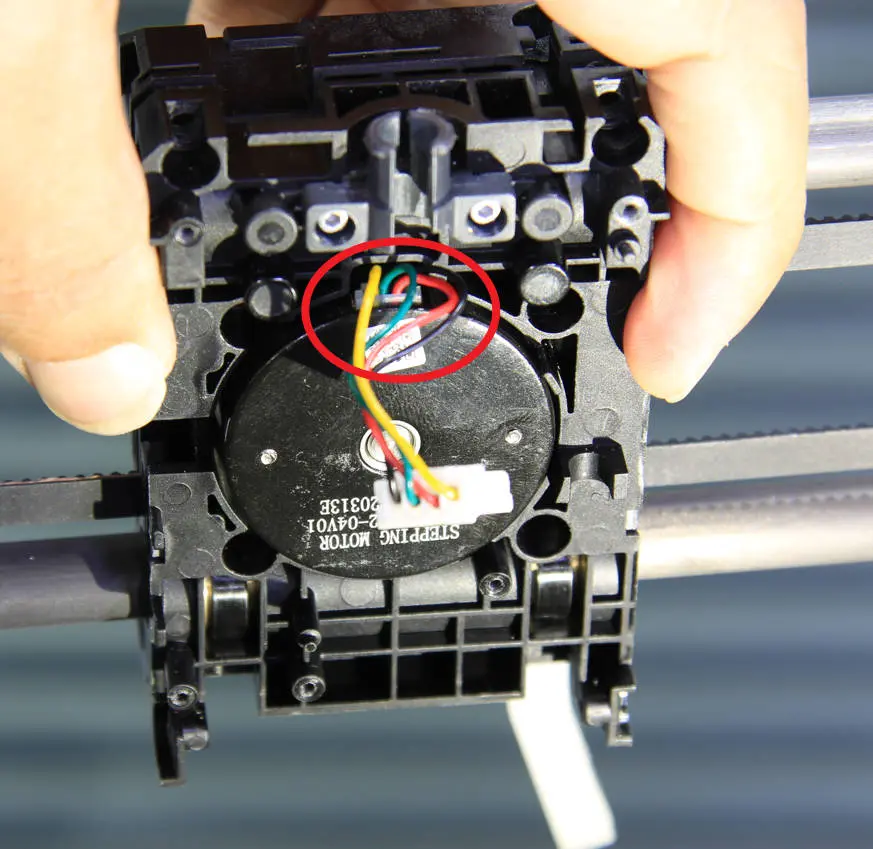

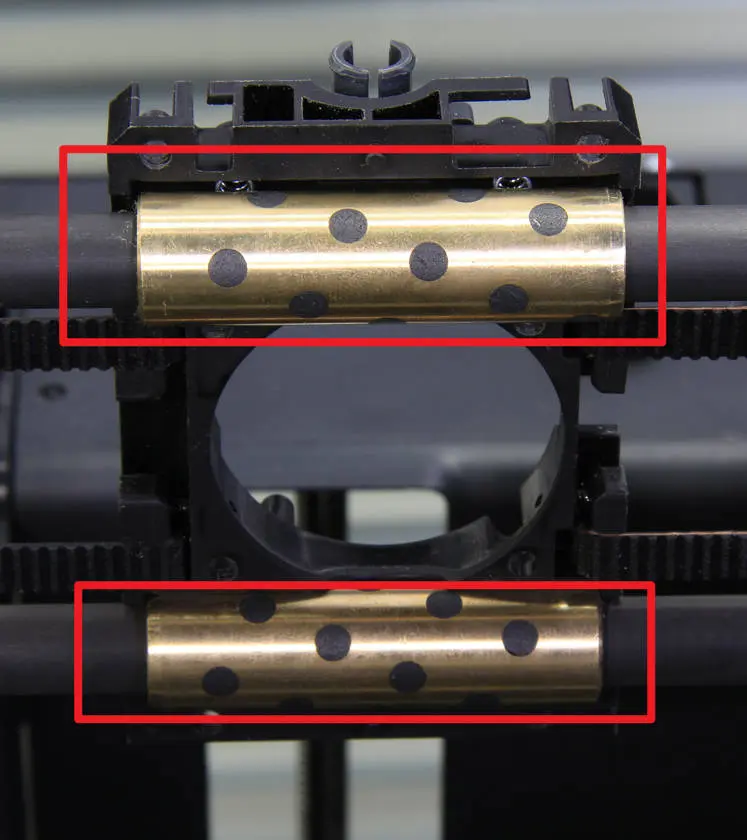

Fjedre og kobberhuller placeres korrekt inden frontdækslet installeres Frontdækslet installeres forsigtigt uden at klemme motorkablet

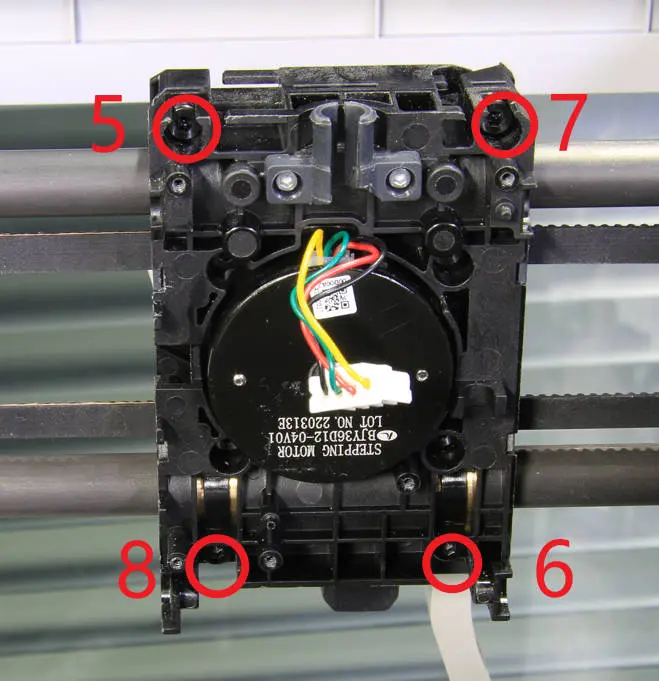

Spænd skruerne for at fastgøre frontdækslet pa slæden. Spænd skruerne i rækkefølgen 1-8 som vist pa figuren nedenfor.

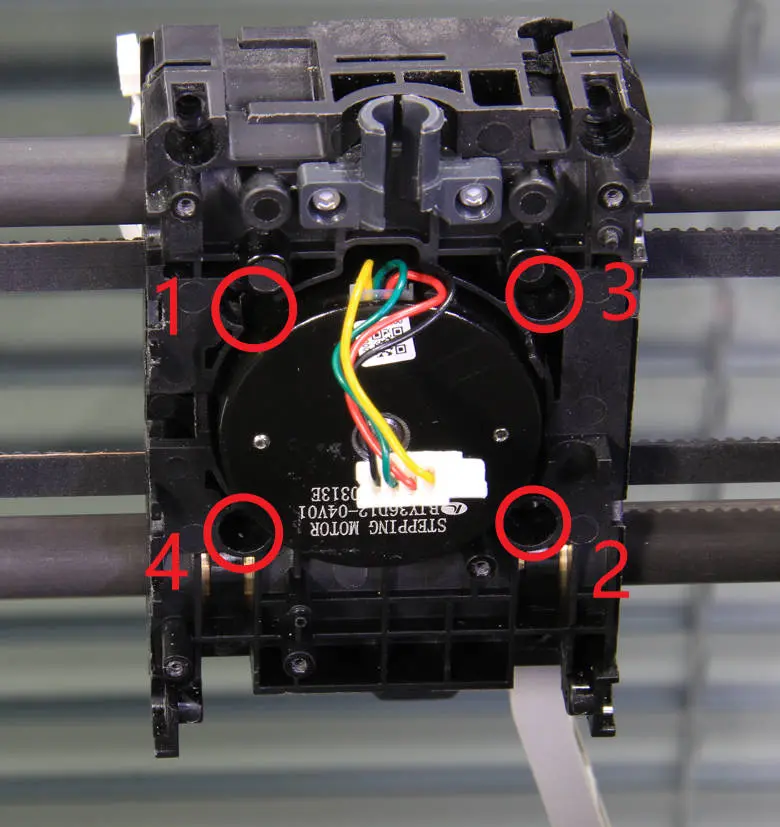

Rækkefølge 1-8 for stramning af skruerne pa frontdækslet Alle 8 skruer spændt pa frontdækslet

4. Installer Bambu micro lidar

Installer Bambu micro lidar under toolheadet, og fastgør med 2 skruer (BT2-5).

Micro lidar placeres under toolheadet Micro lidar fastgøres med 2 skruer

5. Installer ekstruderens hovedkort

Installer toolhead-systemets LED-lys-kabel.

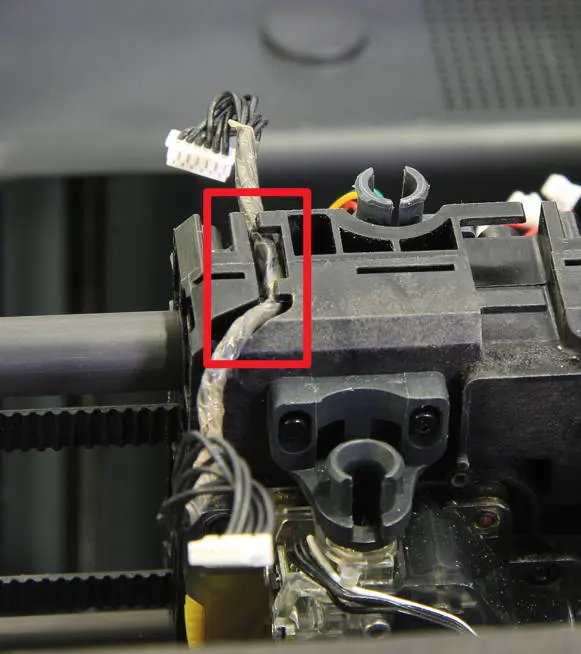

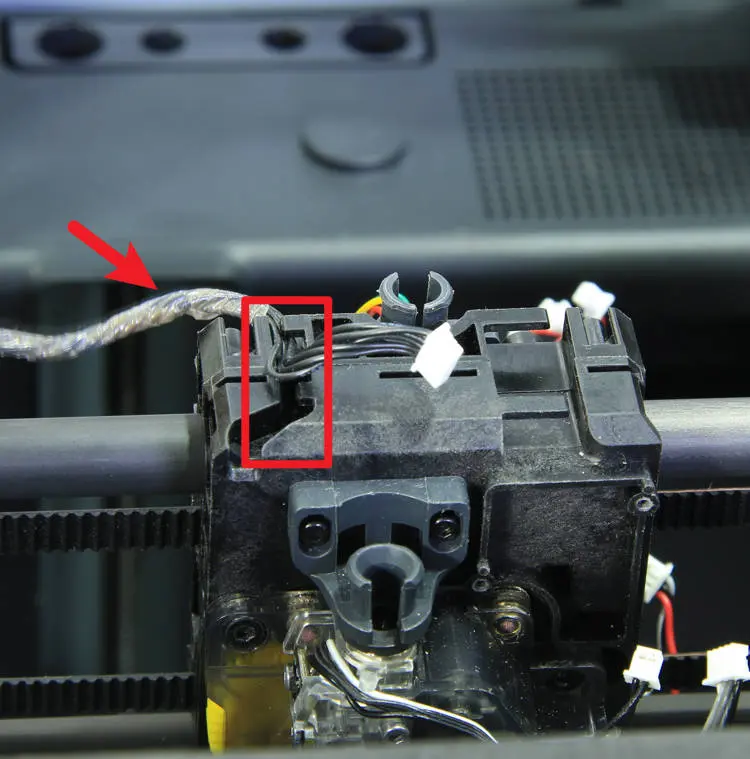

LED-lys-kablet tilsluttes toolhead-systemet LED-kablet korrekt installeret pa toolheadet

Installer ekstruderens hovedkort pa toolheadet, og fastgør med tre skruer (BT2-5). Tilslut derefter kameraets fleksible kabel, og installer holderen. Brug endelig to skruer til at låse holderen pa plads.

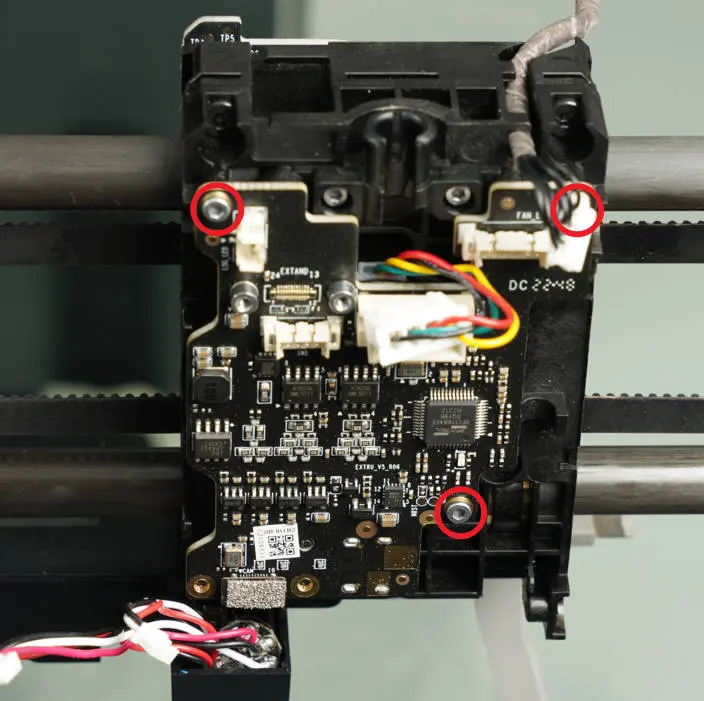

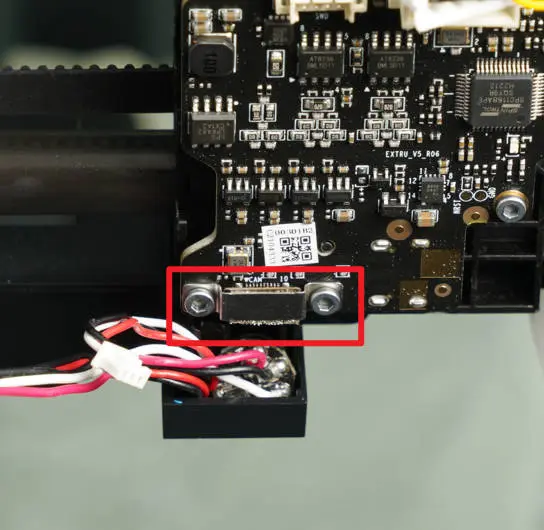

Ekstruderens hovedkort monteres pa toolheadet og fastgøres med tre skruer Kameraets fleksible kabel tilsluttes, og holder fastgøres med to skruer

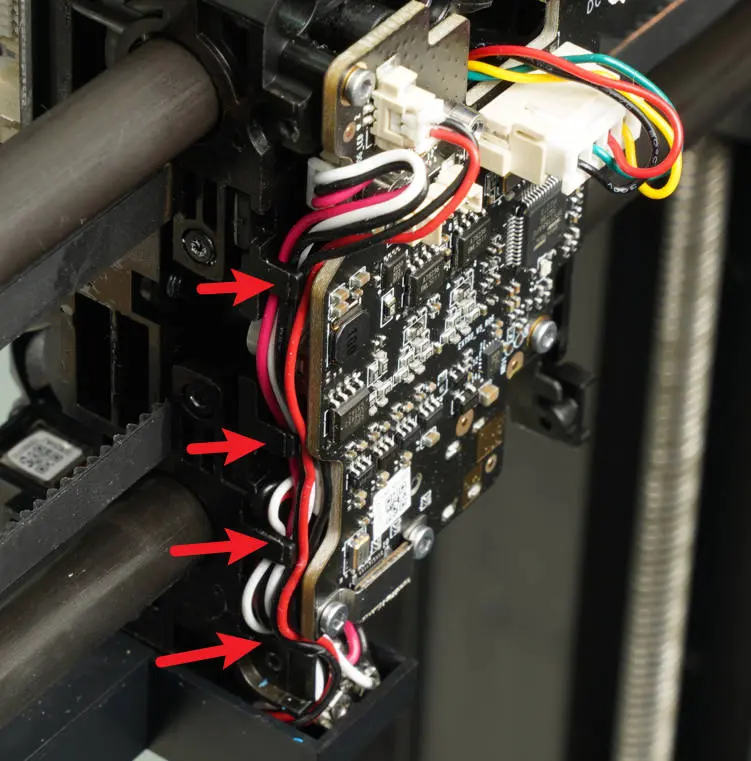

Tilslut kablet (ekstruderens hovedkort).

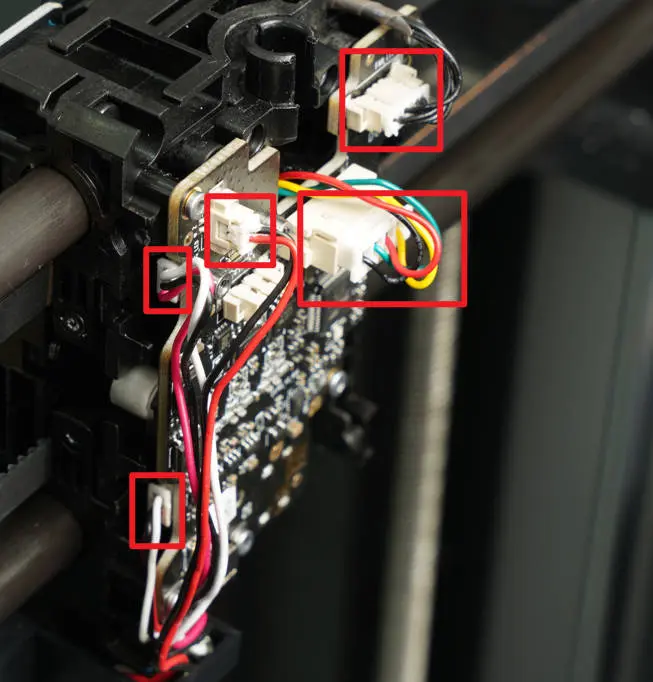

Kablet til ekstruderens hovedkort tilsluttes Kablet til ekstruderens hovedkort korrekt tilsluttet

6. Installer interface-kortet

Installer interface-kortet pa toolheadet, og fastgør med to skruer. Tilslut derefter kablet til Hall-kortet (ekstruderen). Det anbefales at forstærke forbindelsen med silikoneglue. Tilslut derefter de 3 hotend-kabler.

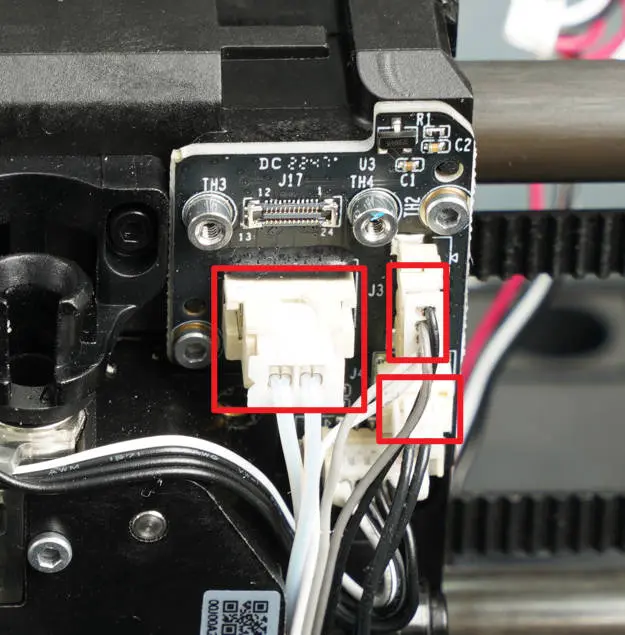

Interface-kortet monteres pa toolheadet og fastgøres med to skruer Kablet til Hall-kortet tilsluttes og forstærkes med silikoneglue

Installer forbindelses-FPC'en. Vi anbefaler kraftigt, at du omhyggeligt kontrollerer BTB-stikkene pa FPC og kortet inden installation. De hunlige BTB-stik skal svare til de hanlige BTB-stik.

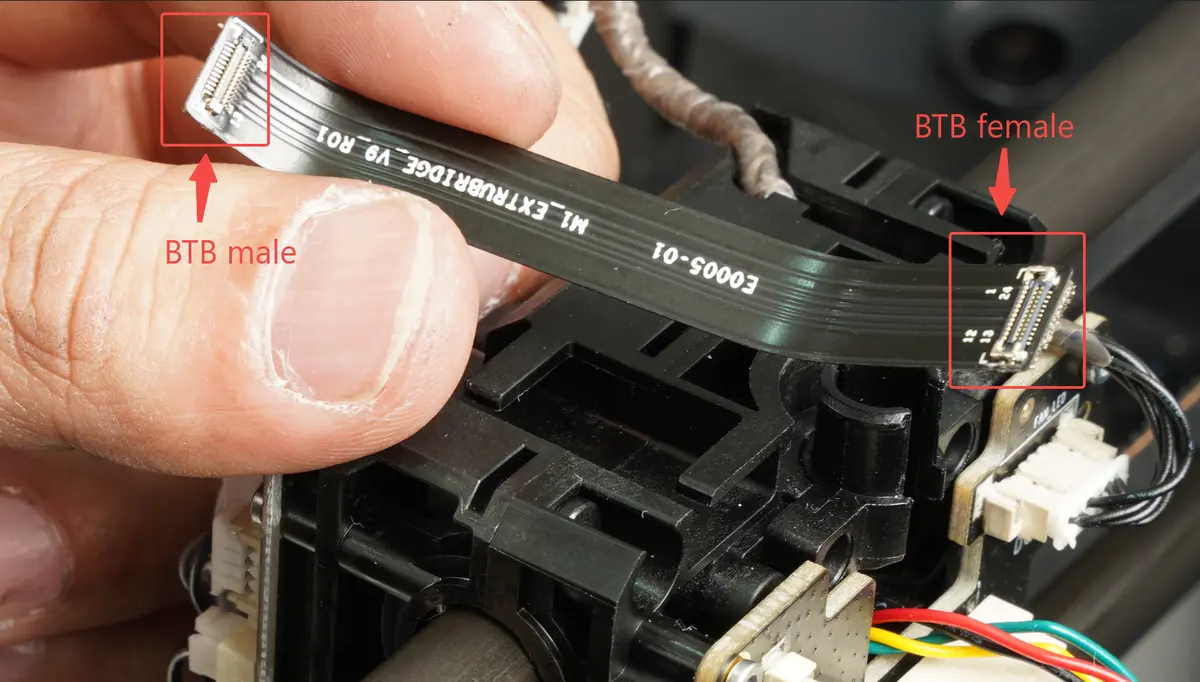

Oversigt over BTB-stikretningerne pa FPC og kortet inden installation
Nar du har bekræftet retningen for tilslutning af fladkablet, indsættes det i sporet øverst pa toolheadet. Tilslut dem derefter til stikkene pa interface-kortet og ekstruderens hovedkort, og forstærk med klemholdere og skruer.

FPC-kablet indsættes i sporet øverst pa toolheadet FPC-kablet tilsluttes og forstærkes med klemholdere og skruer

Bemærk: De 4 skruer her er mindre. Undga at spænde skruerne for hårdt for at forhindre brud, og de ma ikke blandes med andre skruer.

7. Tilslut USB-kablet

Tilslut USB-kablet til ekstruderens hovedkort, tryk USB-kablet ned i kabelbasen, og monter derefter kabelholderen pa plads.

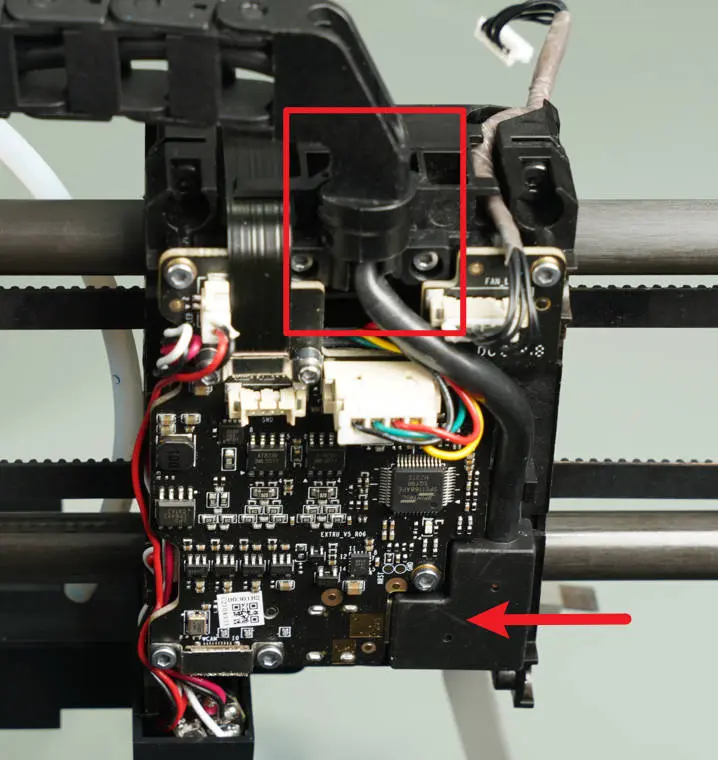

USB-kablet tilsluttes ekstruderens hovedkort og trykkes ned i kabelbasen

8. Installer toolhead-huset

Installer mellemrammen og bagdækslet pa toolheadet, og spænd fire skruer (BT2-5) pa begge sider.

Mellemrammen monteres pa toolheadet Bagdækslet monteres og skruer spændes pa begge sider

9. Installer skærerlevearmen og frontdækslet

Løft skærerleverarmen i handen, skyd skæreren ind i ekstruderen langs skærersporet, spænd fastgørelsesskruen, og tilslut PTFE-slangen.
Tilslut frontkablet som vist pa figuren nedenfor, og luk derefter frontdækslet.

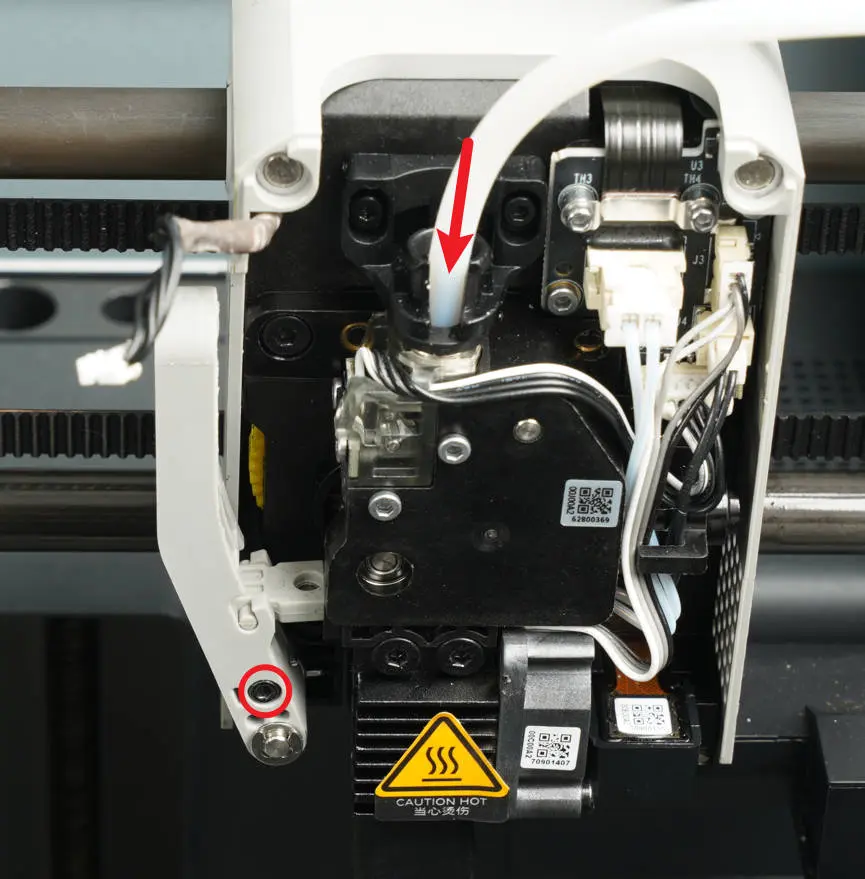

Skærerleverarmen løftes og skæreren skubbes ind i ekstruderen Frontkablet tilsluttes, og frontdækslet lukkes

Verifikation af fuldforelse

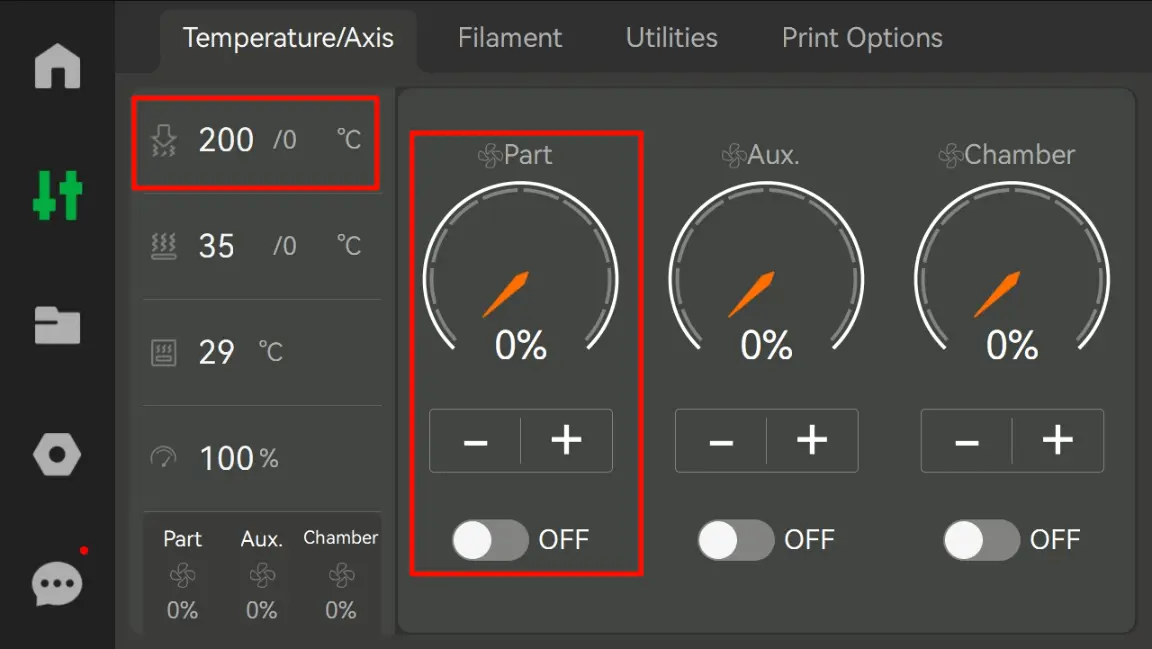

Tilslut printeren til strømforsyningen. Forsøg forst at øge hotend-temperaturen og tænd blæseren til delekøling, og observer derefter, om temperaturen stiger, og om blæseren drejer normalt.

Printerens skærm der viser temperaturstigning og blæserstatus under verifikation

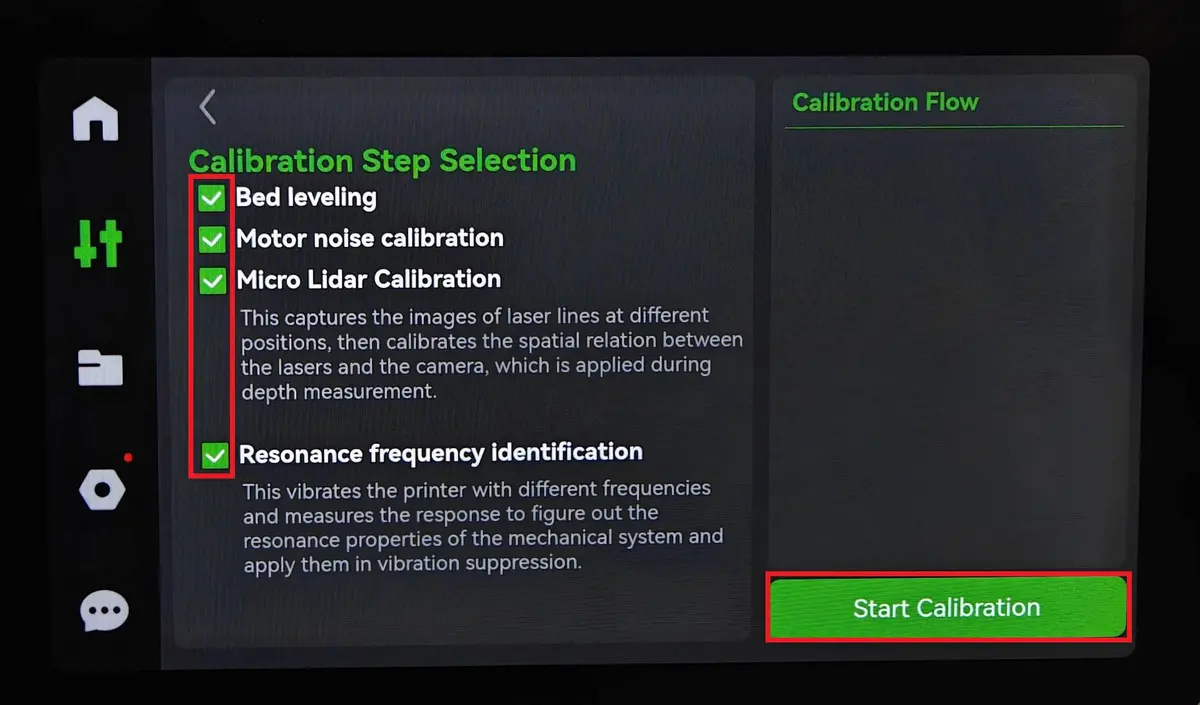

Herefter kan du kalibrere printeren.
Kalibreringen anses for vellykket, hvis der ikke er abnormiteter. Gennemfor derefter en printtest.

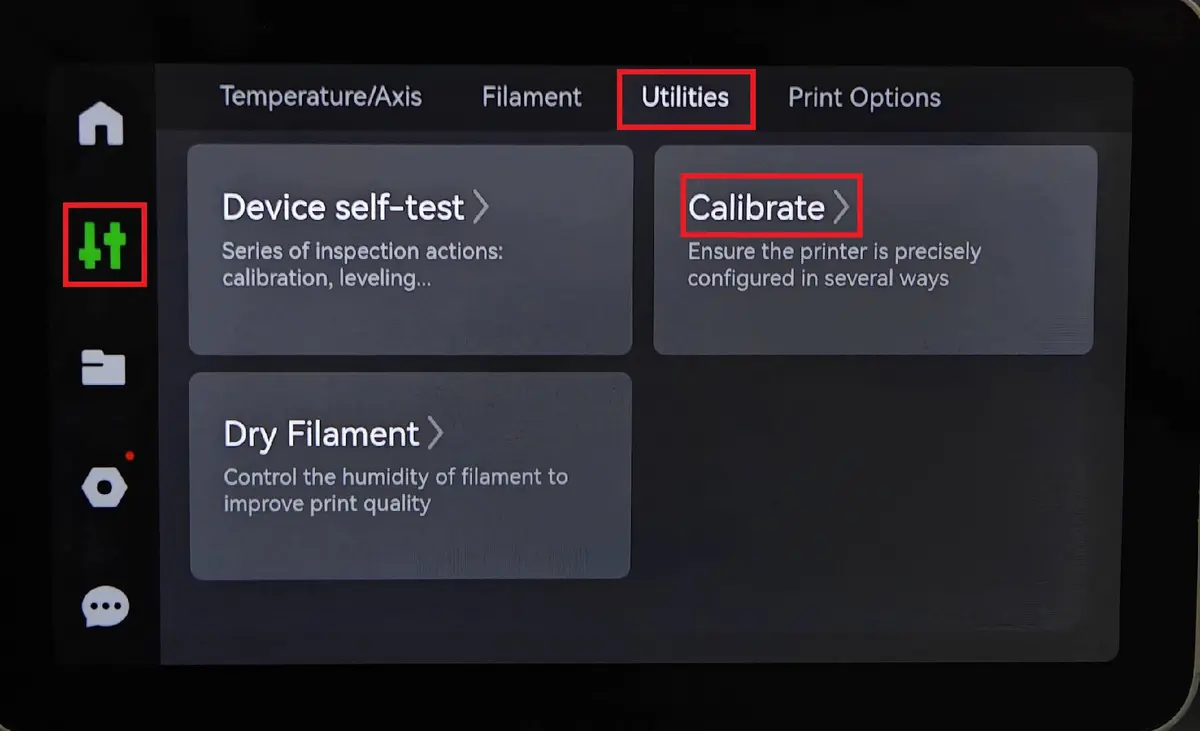

Printerens kalibreringsskærm Printtest i gang efter vellykket kalibrering

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
