Udskiftning af ekstrudermotoren

Ekstrudermotoren

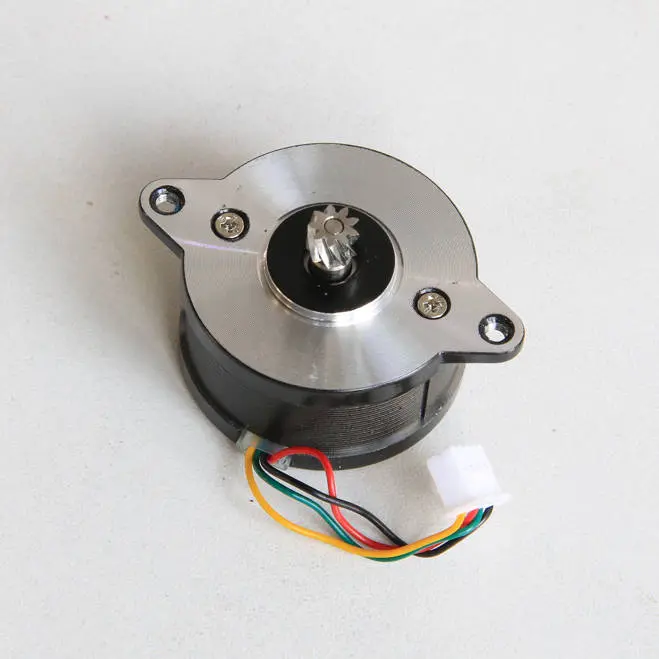

Ekstrudermotoren er monteret på toolhead og driver ekstruderbevægelsen. Det er en cirkulær steppermotor i 36-serien.

Ekstrudermotor

Hvornår bruges denne guide

• Motoren er beskadiget og kan ikke fungere.
• Support-teamet har bekræftet ekstrudermotorens fejl via loganalyse.

Værktøj

1. Ny ekstrudermotor
2. H2.0/H1.5 unbrakonøgle
3. Silikone-lim

Silikone-lim til reference

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, inden du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-kabler. Udførelse af opgaver mens printeren er tændt kan resultere i en kortslutning, der fører til elektronisk skade og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at demontere dele, herunder hotend. Dette eksponerer ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan resultere i skade på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke for printeren og frakoble den fra strømkilden, inden du udfører vedligeholdelse. Dette forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, kan du oprette en ny sag på vores supportside, og vi svarer så hurtigt som muligt.

Operationsguide

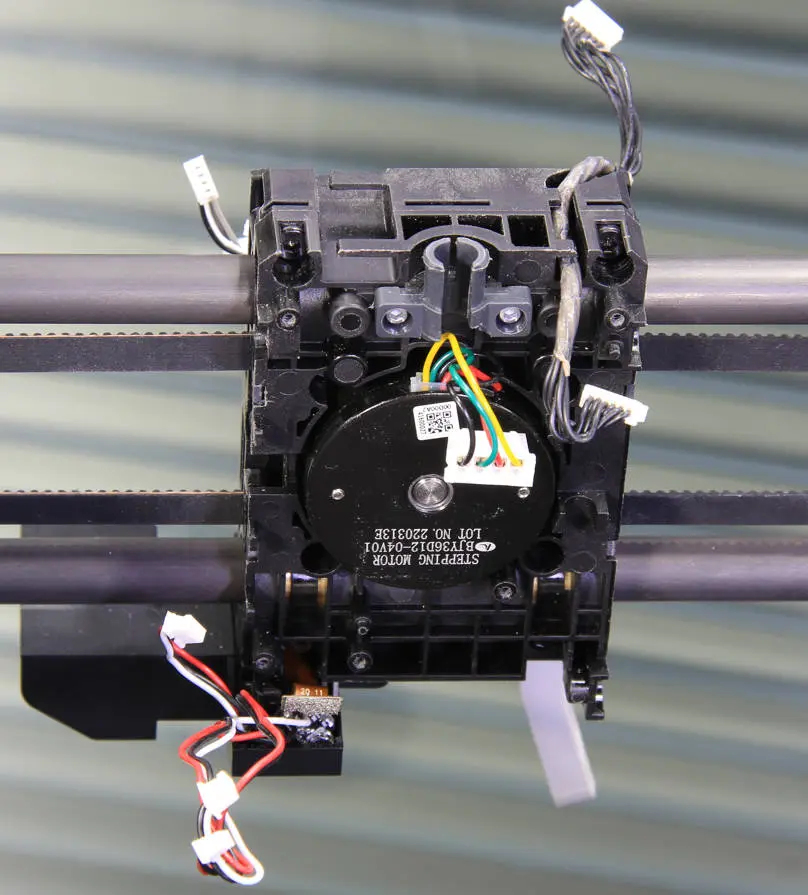

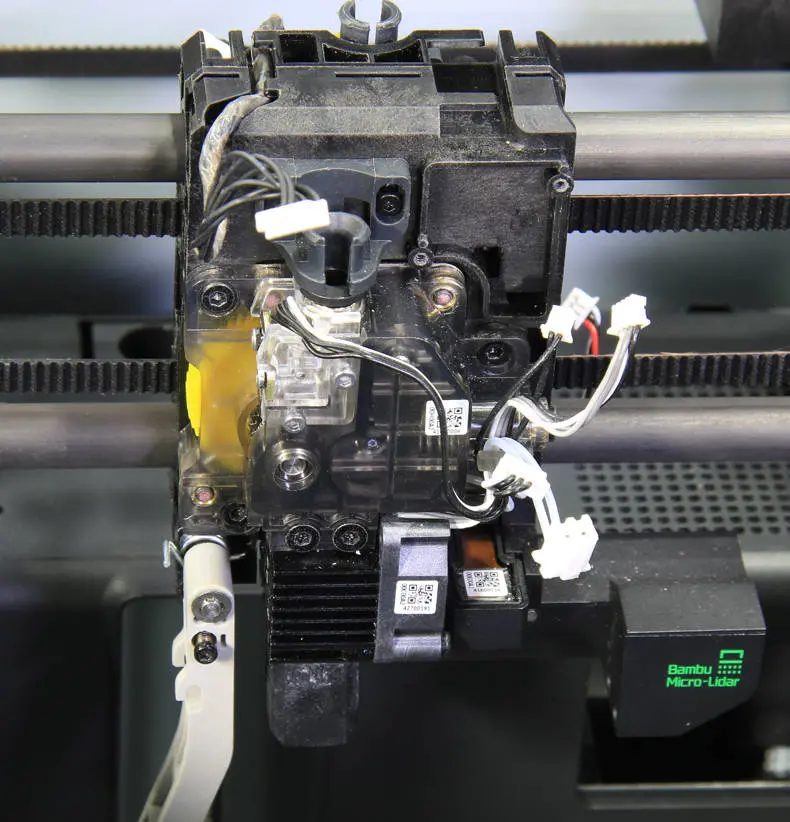

Trin 1 - Fjern TH-kortsamlingen

Se videoen om Udskiftning af TH-kortsamlingen for at demontere toolhead og fjerne TH-kortsamlingen.

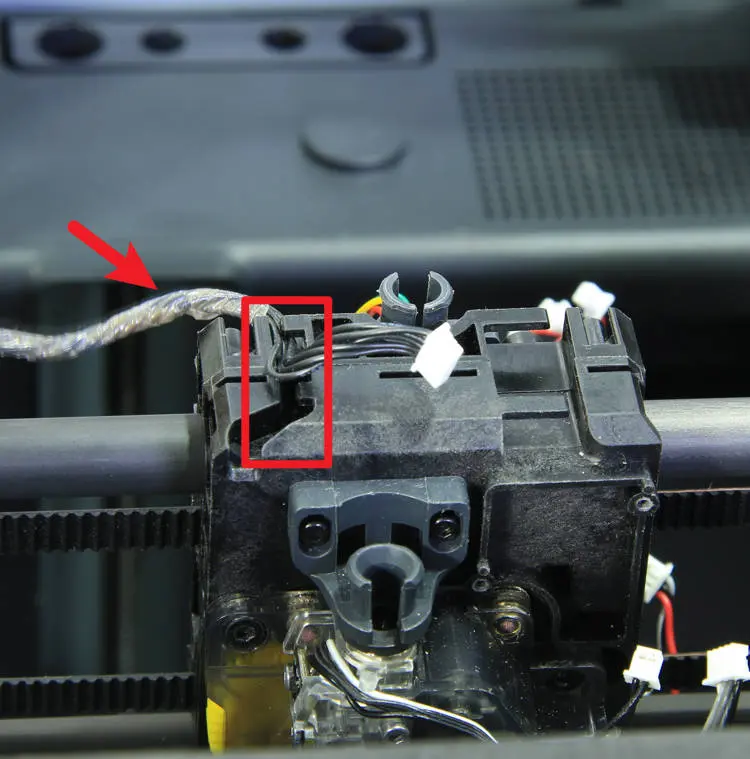

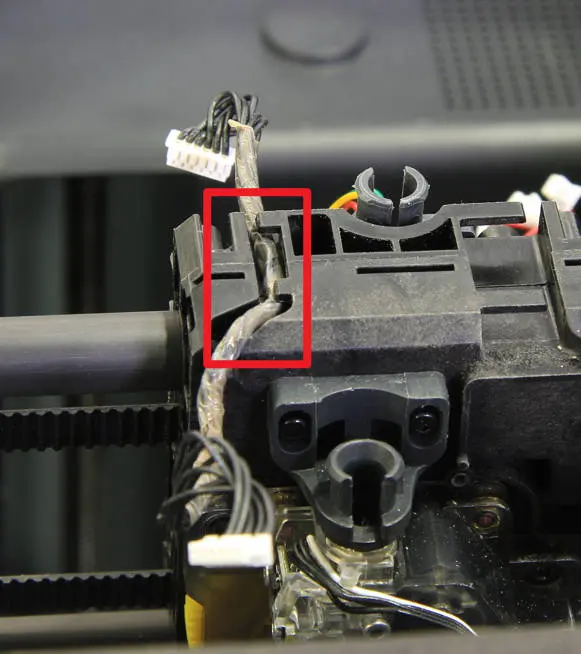

Trin 2 - Fjern LOGO LED-kablet

Fjern LOGO LED-kablet.

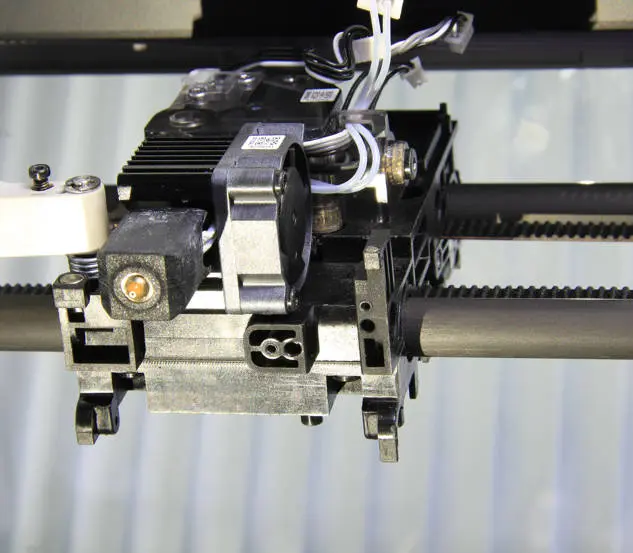

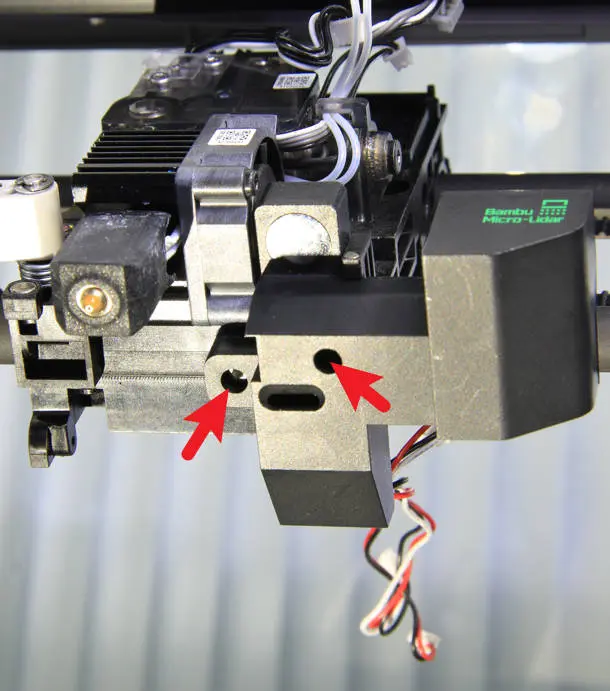

Trin 3 - Fjern Bambu micro lidar

Fjern 2 skruer med H1.5 unbrakonøgle og fjern micro lidar-samlingen.

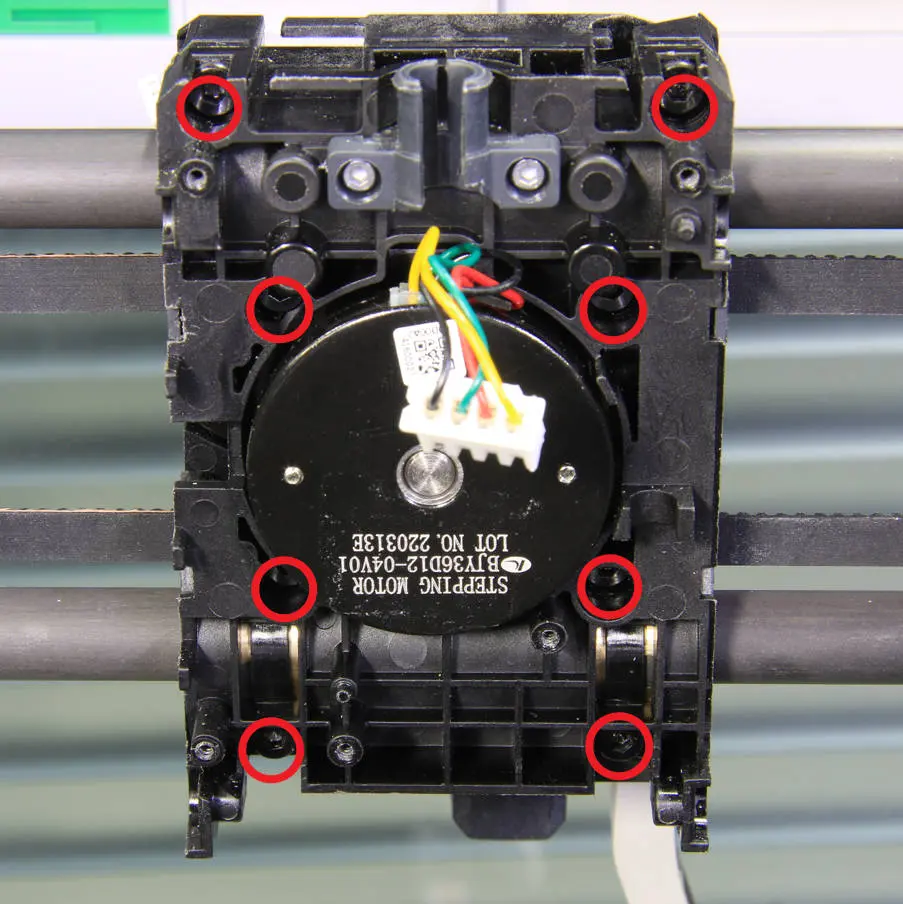

Trin 4 - Fjern 8 skruer

Fjern 8 skruer med H2.0 unbrakonøgle i rækkefølge.

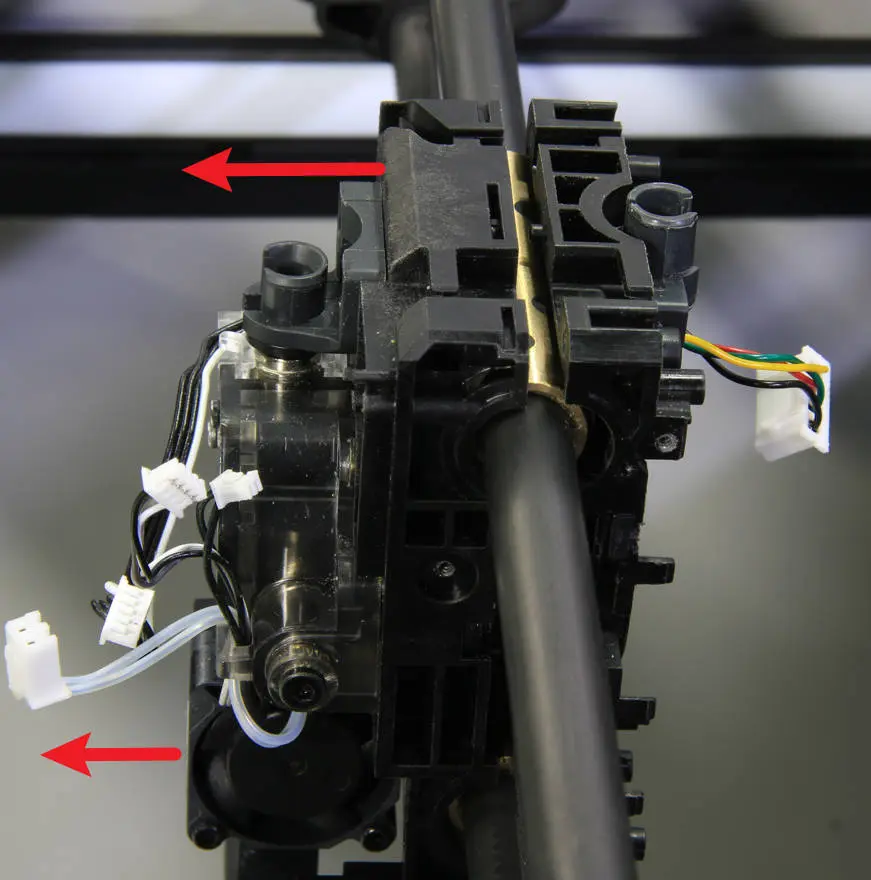

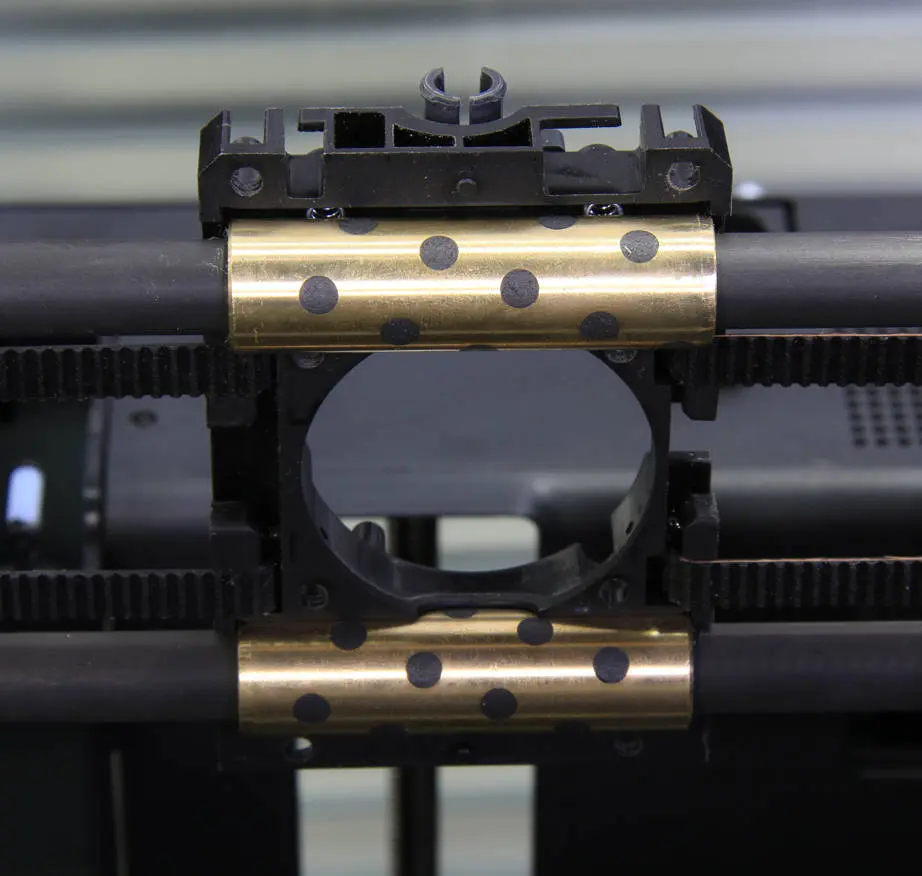

Trin 5 - Fjern toolhead forreste slædesamling

Fjern toolheadens forreste slædesamling (med ekstruderen) fra toolheaden.

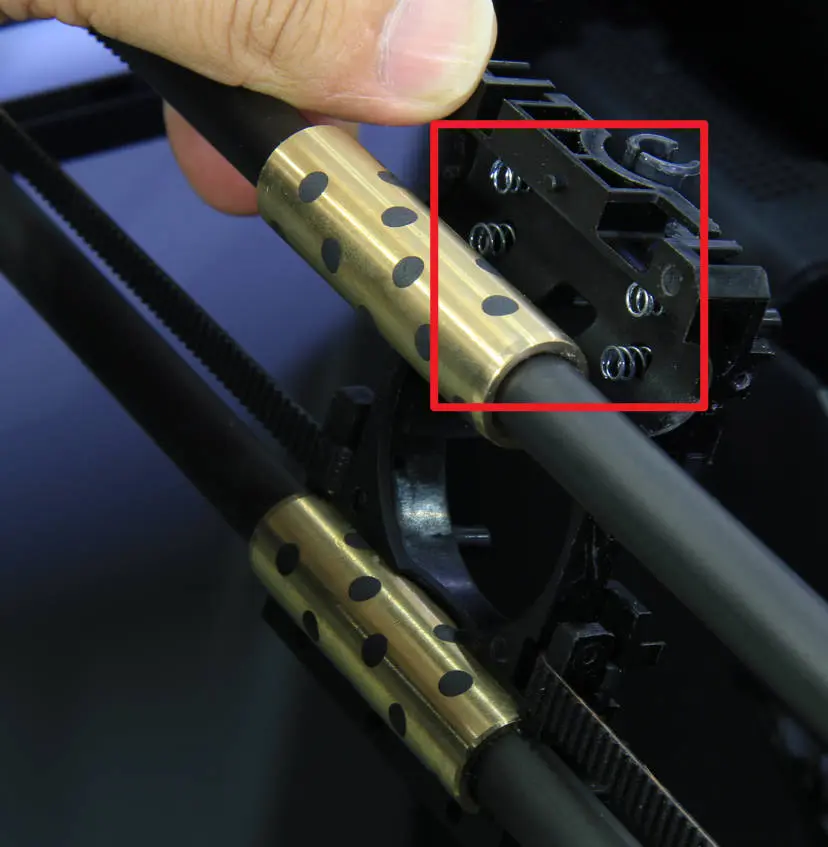

Bemærk: Der er fire fjedre på bagsiden af toolhead-slædets bagdæksel i den øvre position ved kobberhylsen for at forhindre det i at falde af.

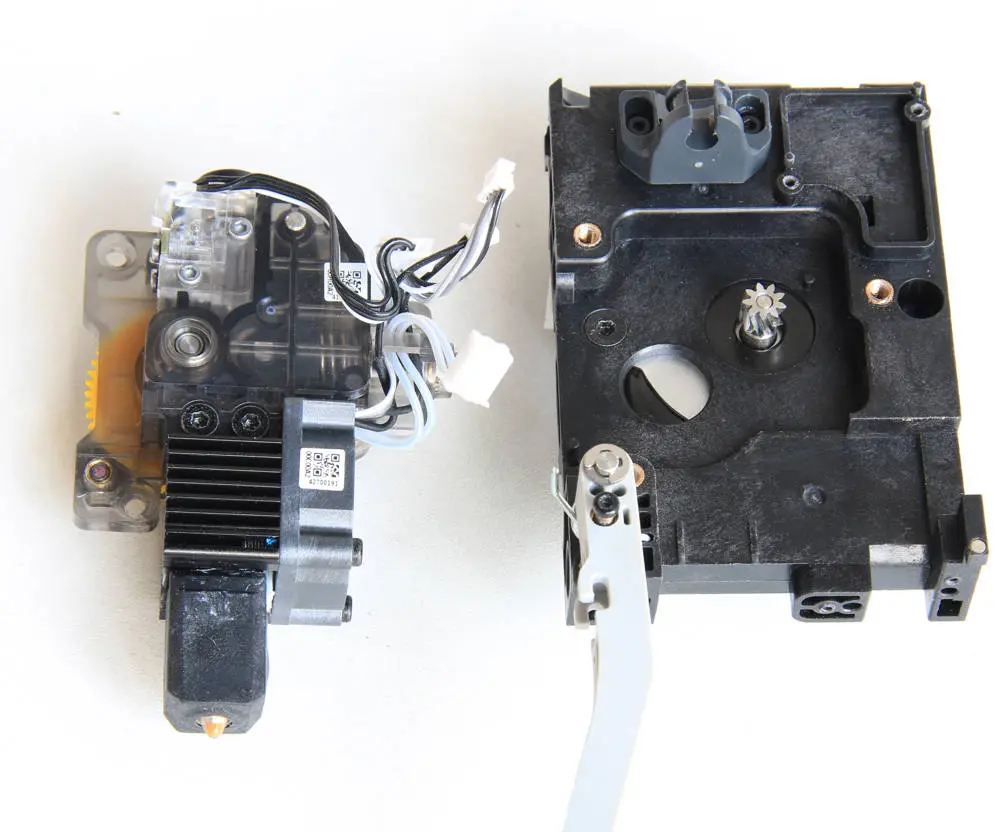

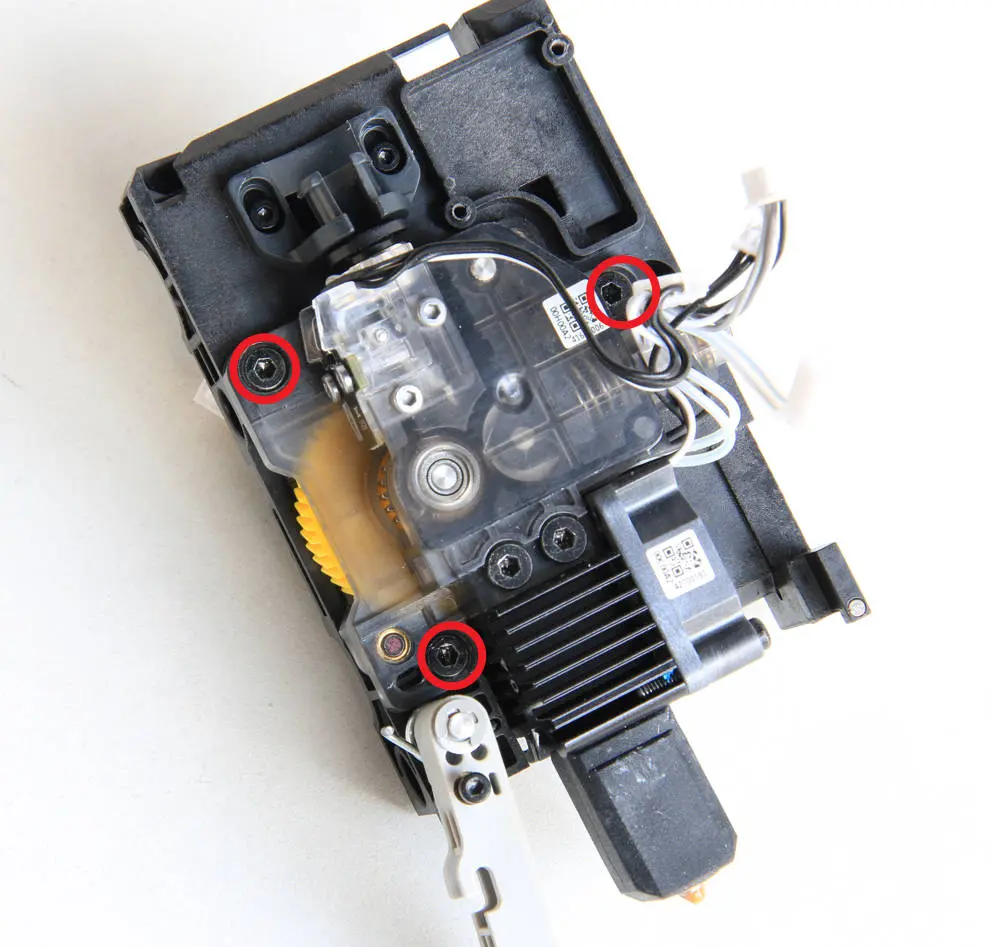

Trin 6 - Fjern ekstruderen

Fjern de 3 skruer med H2.0 unbrakonøgle, og fjern ekstruderen og hotend.

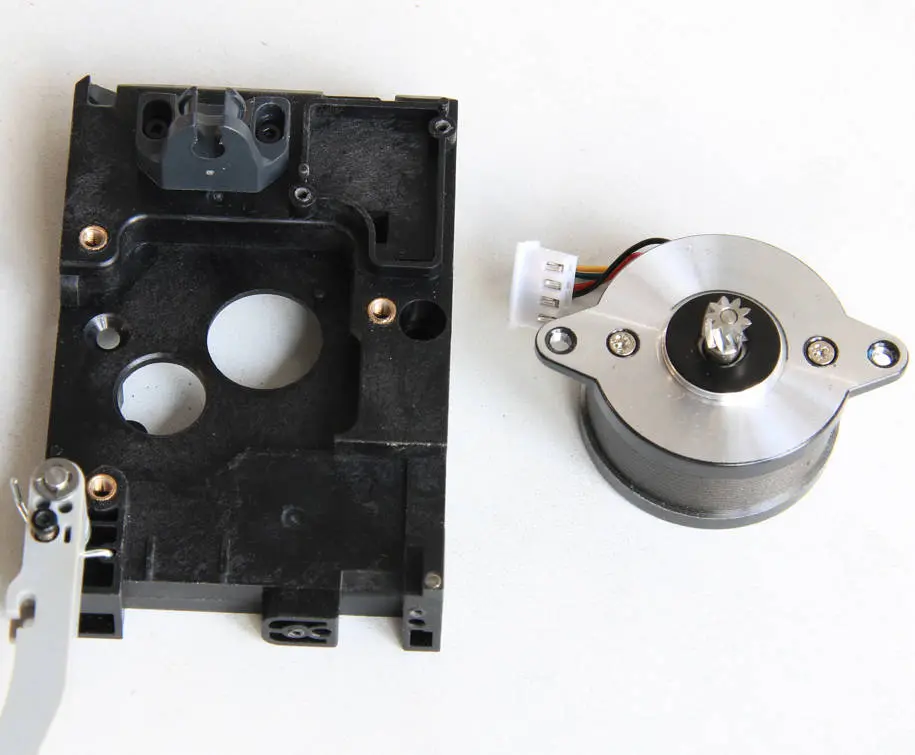

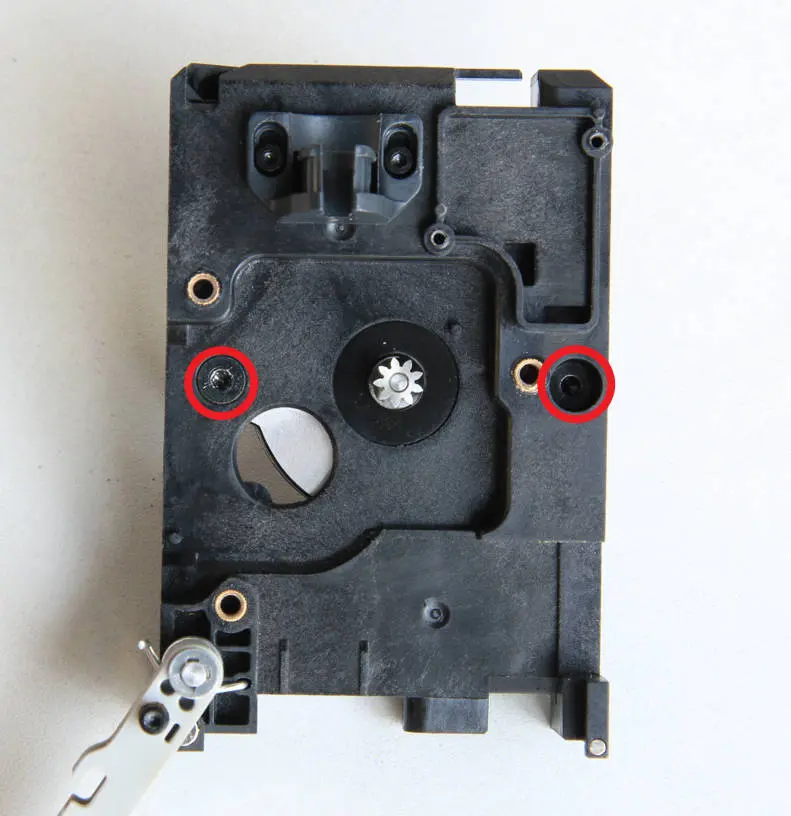

Trin 7 - Fjern ekstrudermotoren

Fjern 2 skruer med H2.0 unbrakonøgle og fjern ekstrudermotoren.

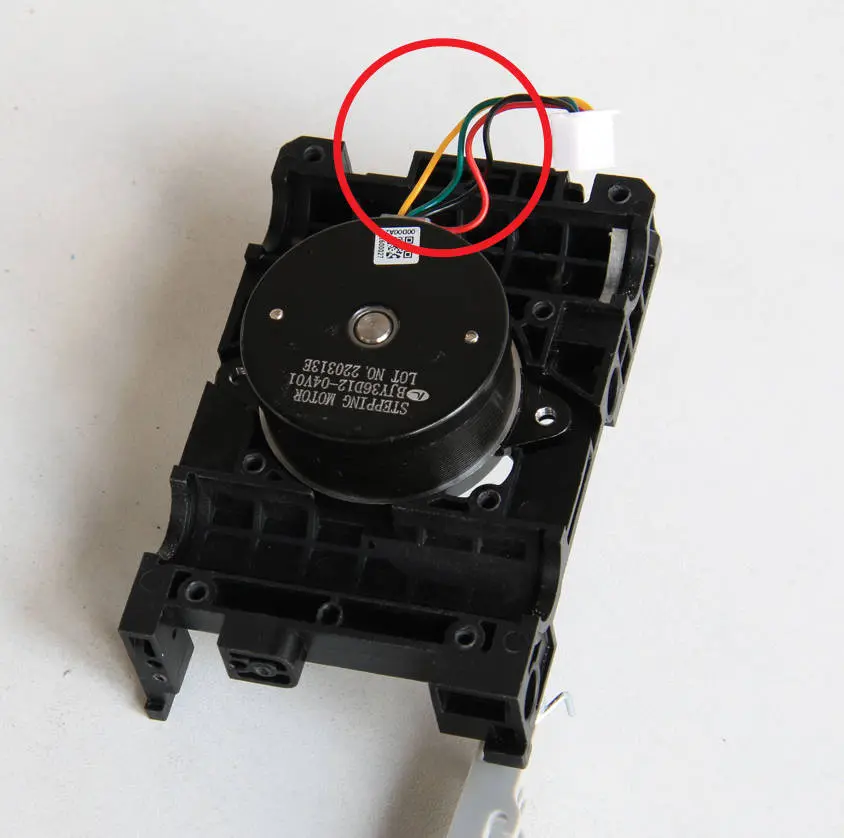

Trin 8 - Installer ekstrudermotoren

Installer den nye ekstrudermotor på toolheadens forreste slædesamling og sørg for, at motorkablet er placeret oppe. Fastgør derefter motoren ved at stramme 2 skruer.

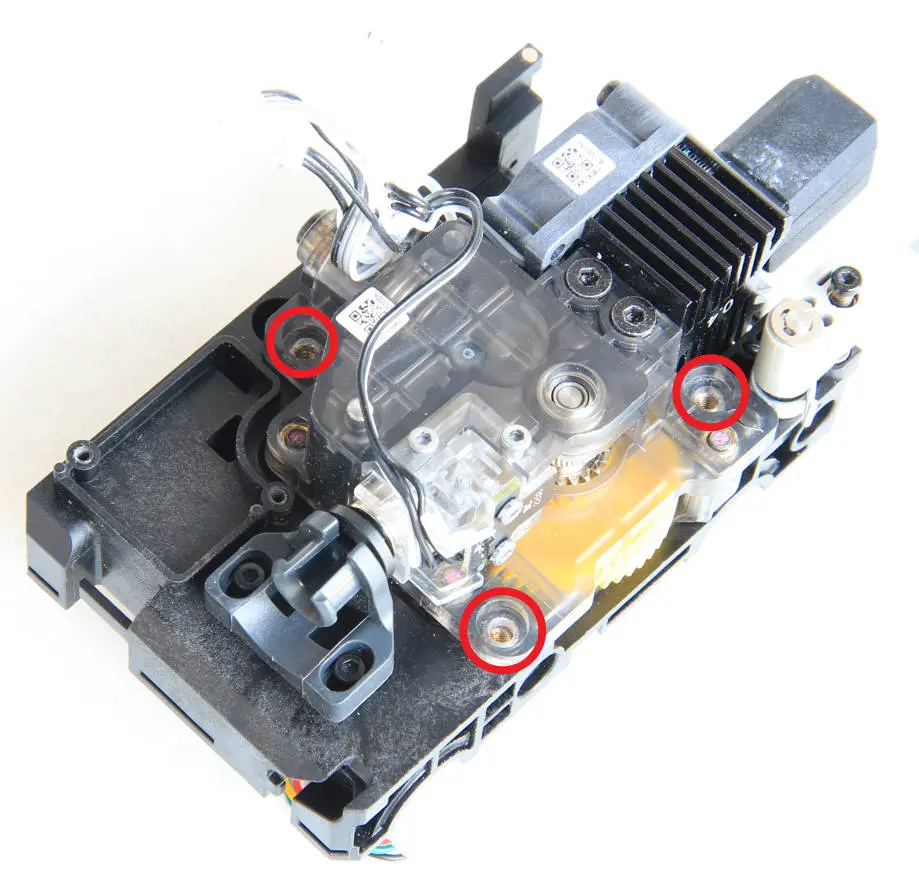

Trin 9 - Installer ekstruderen

Installer ekstruderen og hotend-enheden samlet på toolheadens forreste slædesamling, og fastgør dem derefter med 3 skruer.

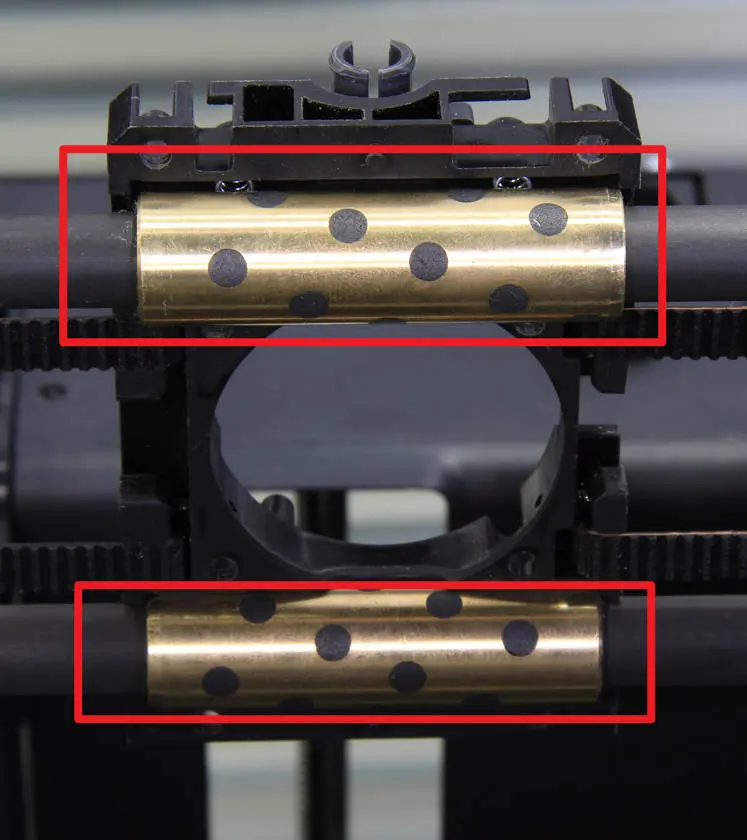

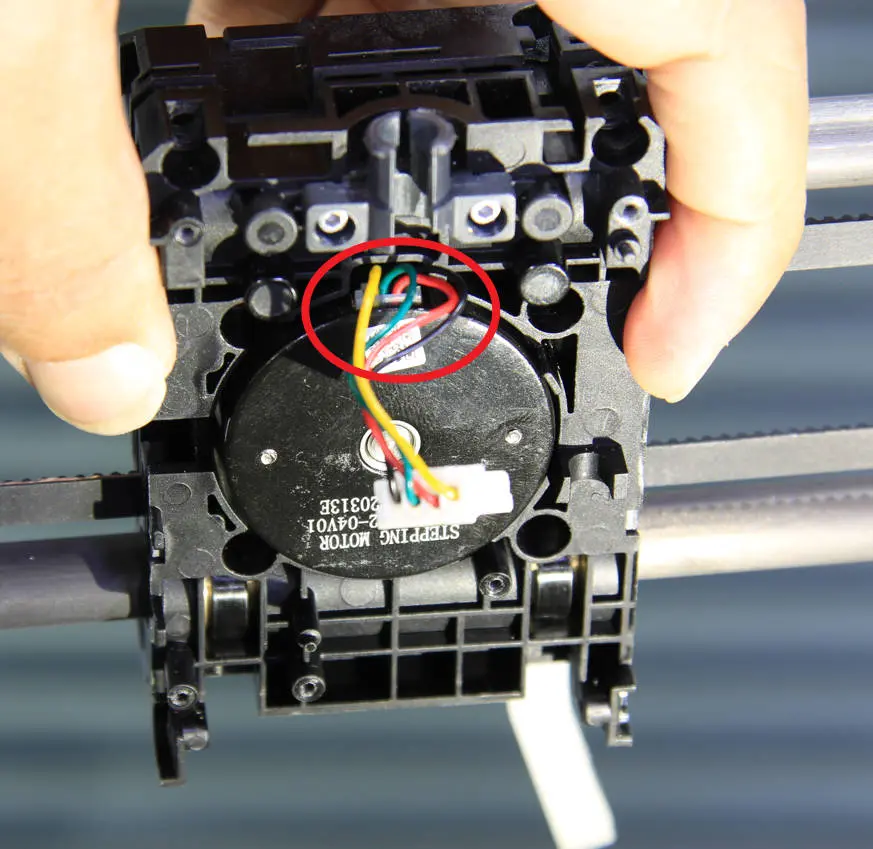

Trin 10 - Installer toolheadens forreste slædesamling

Inden installation skal du sørge for, at fjedrene er korrekt placerede, og at begge kobberhylser er indsat i de tilsvarende spor på slædets bagdæksel. Installer derefter forsigtigt toolheadens forreste slædesamling og undgå at klemme motorkablet.

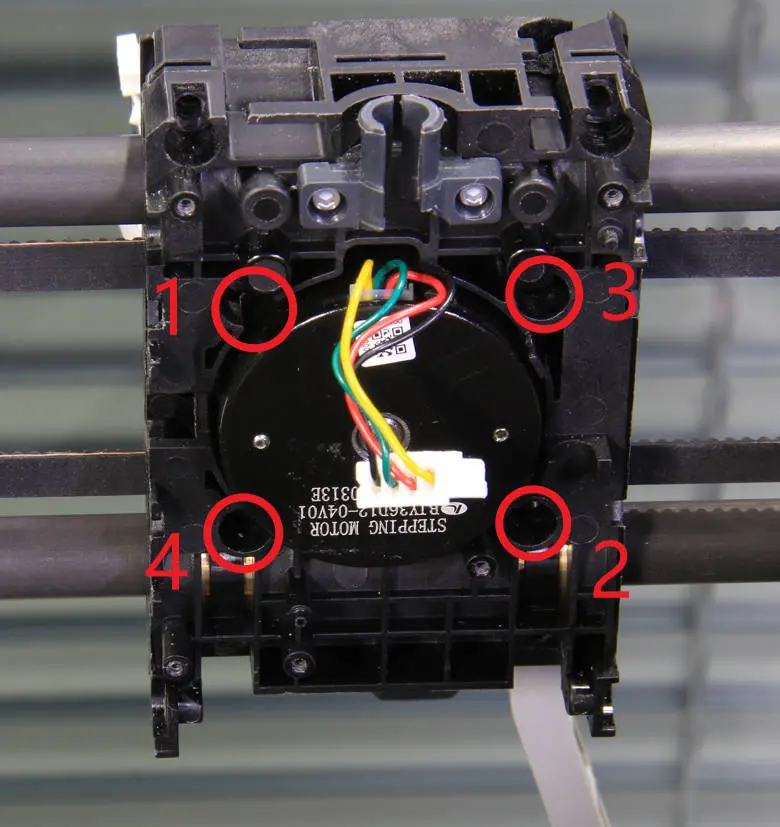

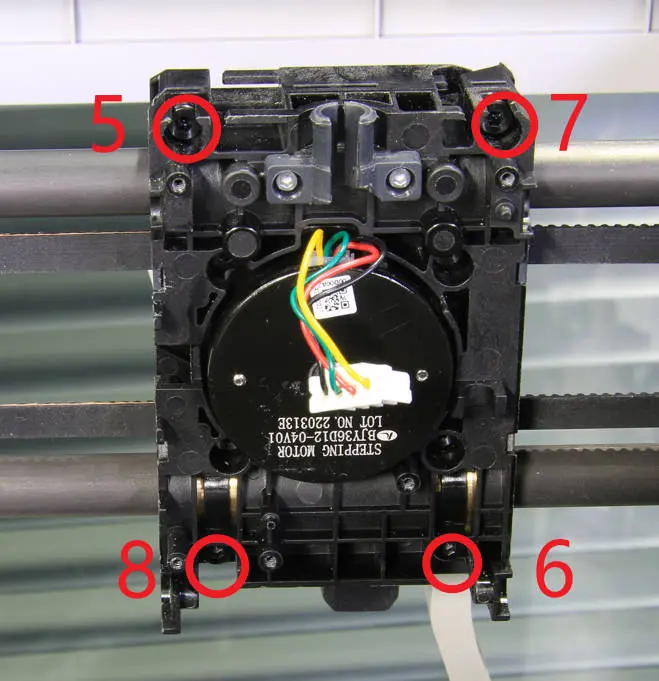

Trin 11 - Lås skruer (4+4)

Lås skruerne for at fastgøre toolheadens forreste slædesamling. Stram skruerne i rækkefølgen 1-8 som vist på figuren nedenfor.

Trin 12 - Installer Bambu micro lidar

Installer Bambu micro lidar under toolhead og fastgør den med 2 skruer.

Trin 13 - Installer LOGO LED-kablet

Installer LOGO LED-kablet.

Trin 14 - Installer TH-kortsamlingen og samle toolhead

Se videoen om Udskiftning af TH-kortsamlingen for at installere TH-kortsamlingen og samle toolhead.

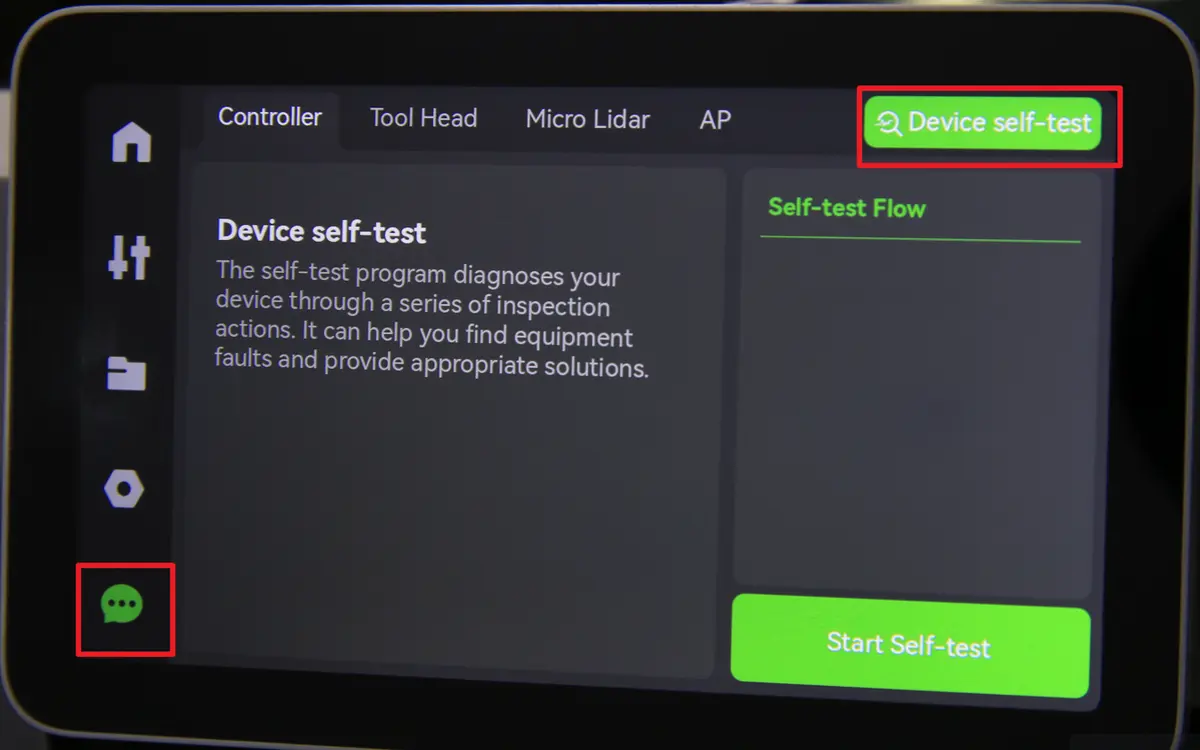

Verificer en vellykket udskiftning

• Tænd printeren.

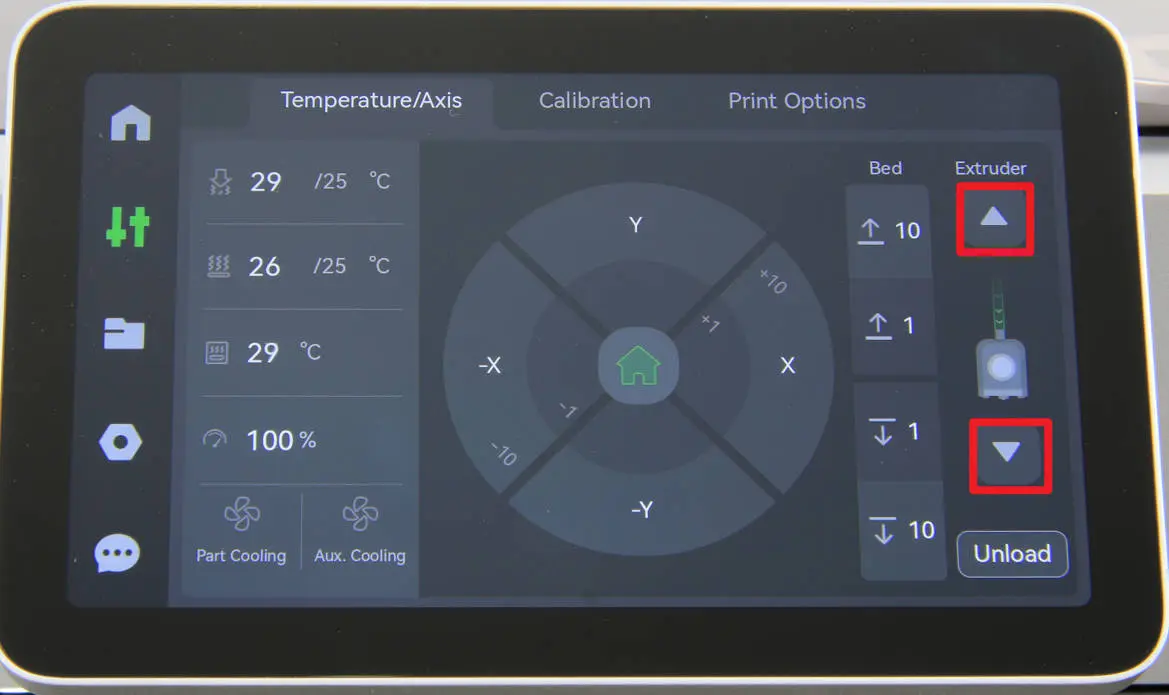

• Klik på ekstruder-knappen på skærmen for at verificere, at motoren kan drive ekstruderen som forventet.

• Udfør en selvtest og sørg for, at der ikke er fejlmeddelelser tilknyttet toolhead.

Ellers skal du kontrollere forbindelserne og forsøge igen. Hvis du stadig oplever fejl, skal du kontakte support-teamet for yderligere hjælp.
