Udskift kammer-LED

Hvad er kammer-LED'en

Kammer-LED'en er en LED-stang monteret på venstre bjælke i kammeret og bruges til at supplere kammerets belysning. Vi leverer kammer-LED-stangen med tilslutningskabel.

Hvornår bruges denne vejledning

1. Brændt LED

2. Beskadiget LED-lysekabel og kortslutning.

Nødvendige værktøjer og materialer

• Ny kammer-LED
• H2.0 unbrakonøgle
• Pincet
• Hårtørrer
• Silikoneglue

Sikkerhedsadvarsel og maskinens tilstand inden start

Inden du følger denne vejledning, skal du sørge for, at maskinen er slukket.

Adskillelsesguide

Trin 1 - Sluk for strømmen

Sluk for printeren, træk strømkablet ud, og fjern det øverste glastag.

Trin 2 - Åbn AP-kortdækslet

Åbn AP-kortdækslet som vist på billederne nedenfor, som er placeret i den øverste venstre del af maskinen.

Trin 3 - Frakobl kablerne

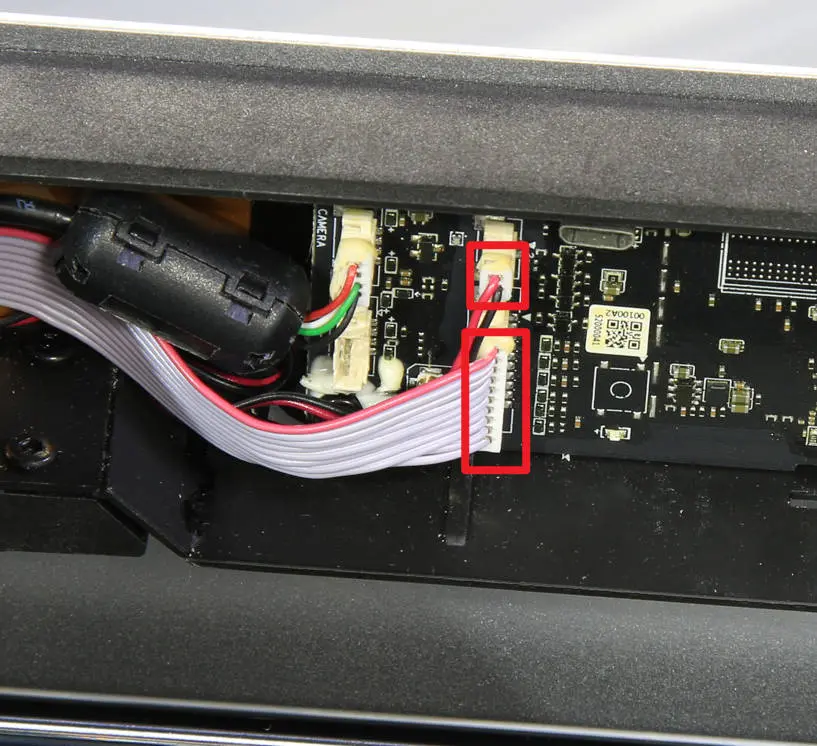

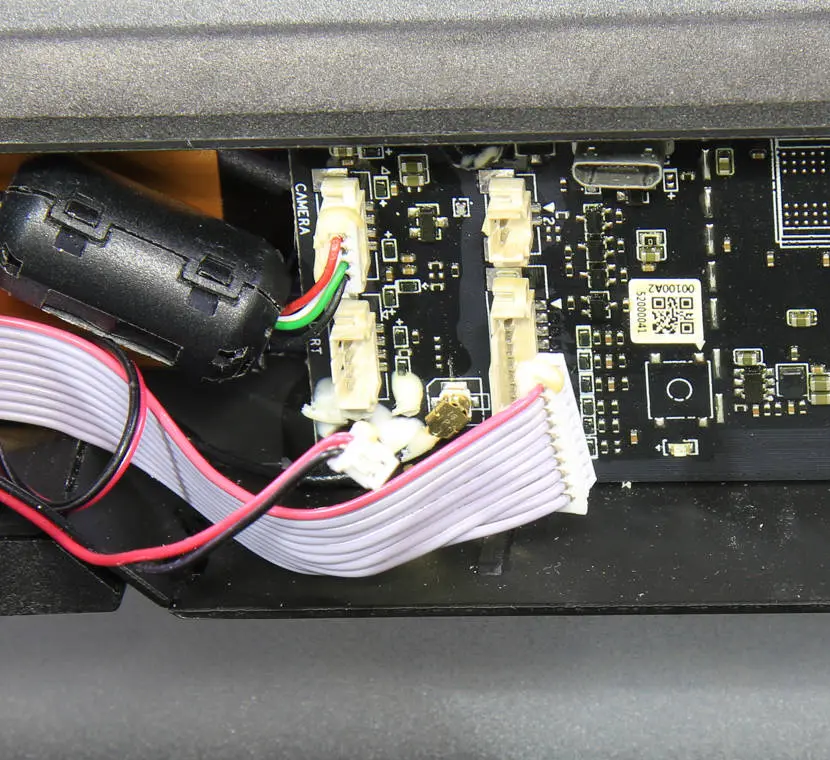

Brug hårtørreren til at blødgøre silikonelimen, der holder stikkene fast, og frakobl derefter kammer-LED-kablet og knappladekablet.

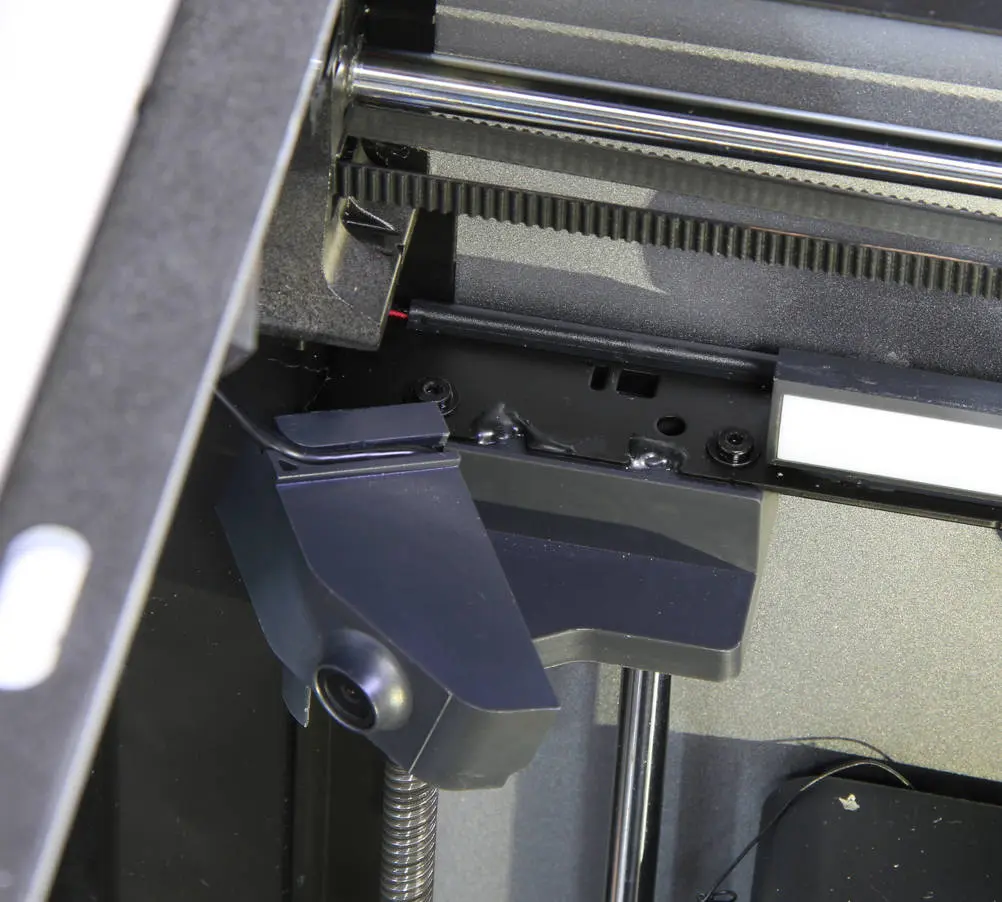

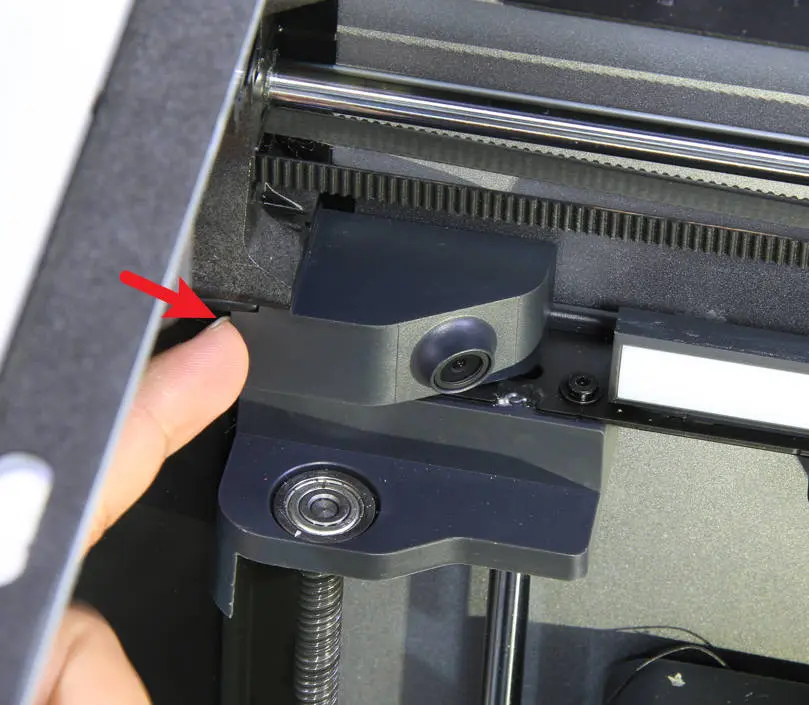

Trin 4 - Løsn kammerkameraet

Skub kameraet som vist på billedet nedenfor for at frigøre kameraet fra bjælken for at lette fjernelse og montering af kammer-LED'en.

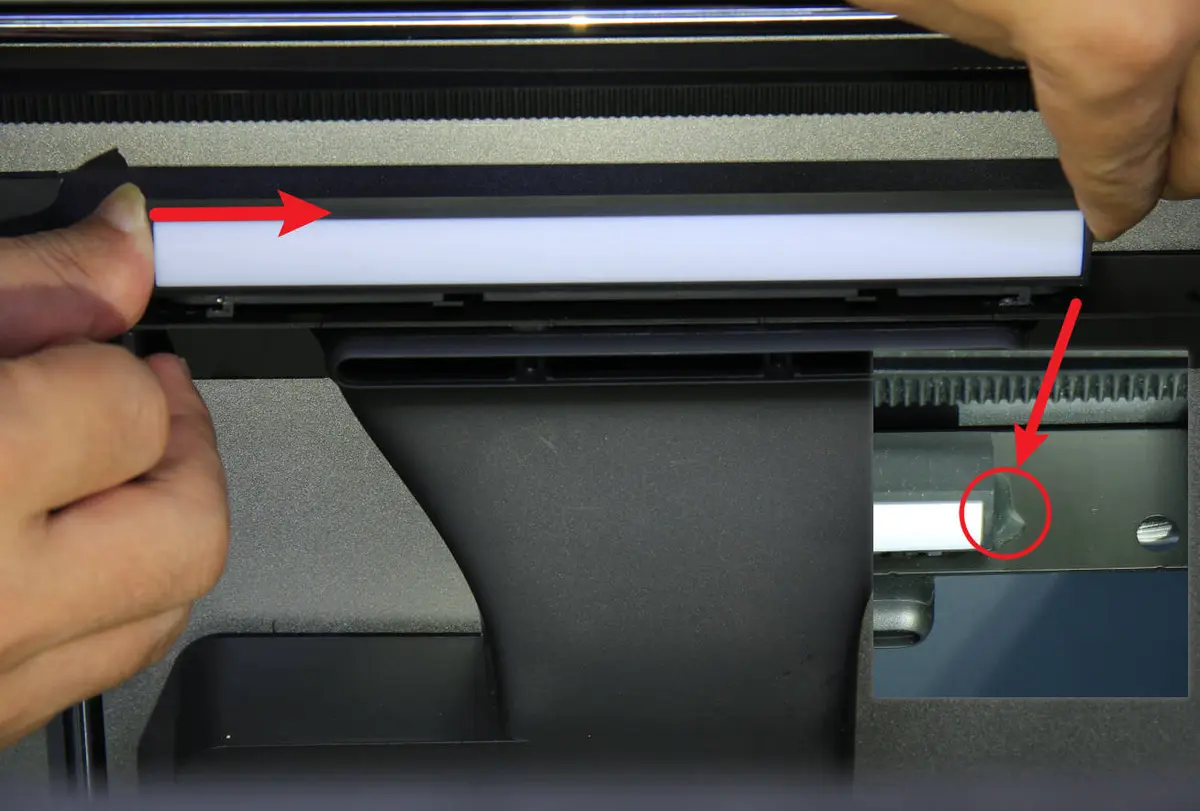

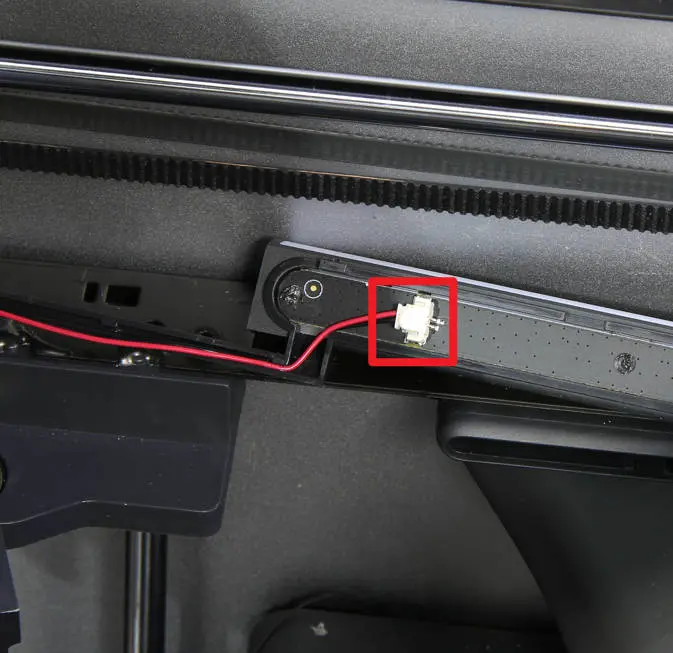

Trin 5 - Fjern LED-stangen

Bekræft først, om enden af LED'en er forstærket med sort glue - er det tilfældet, skal den renses manuelt. Skub derefter LED-stangen i pilens retning på billedet for at frigøre LED-lysstangen, frakobl derefter kablet tilsluttet til den, og fjern LED-stangen, men lad kablet forblive på sin oprindelige position.

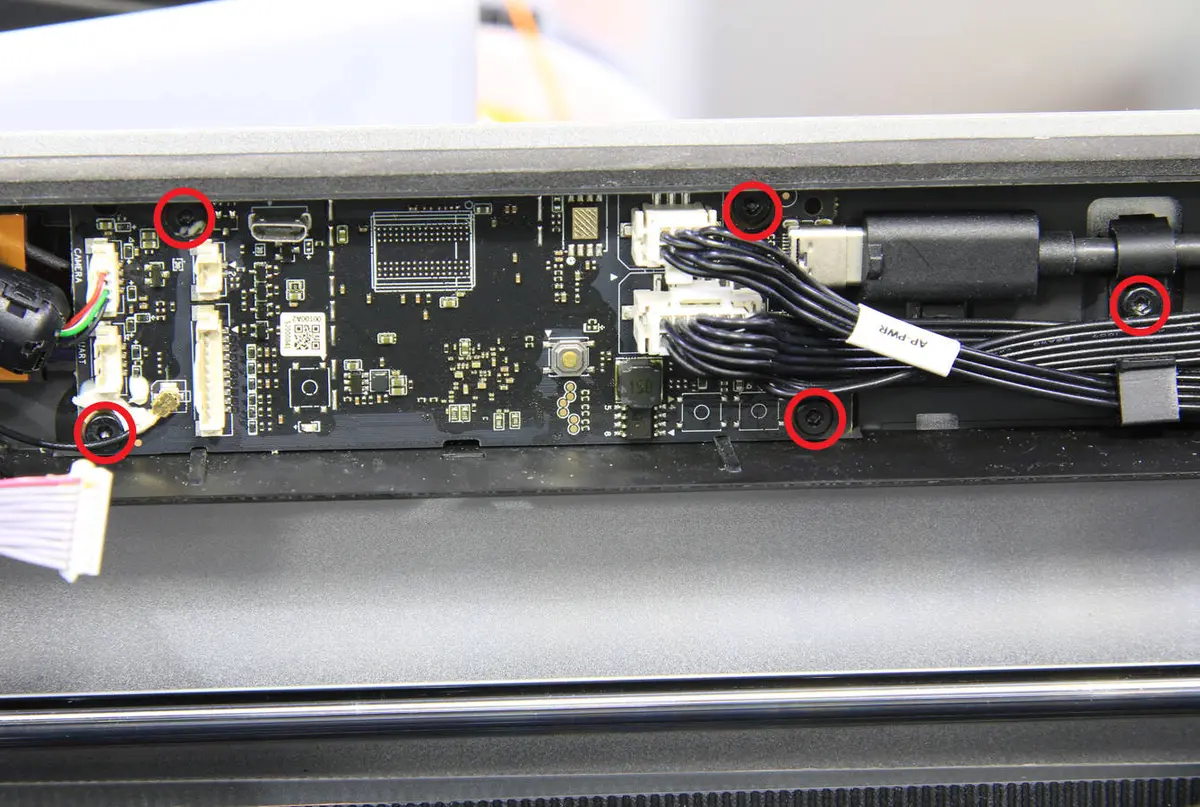

Trin 6 - Løsn AP-kortet

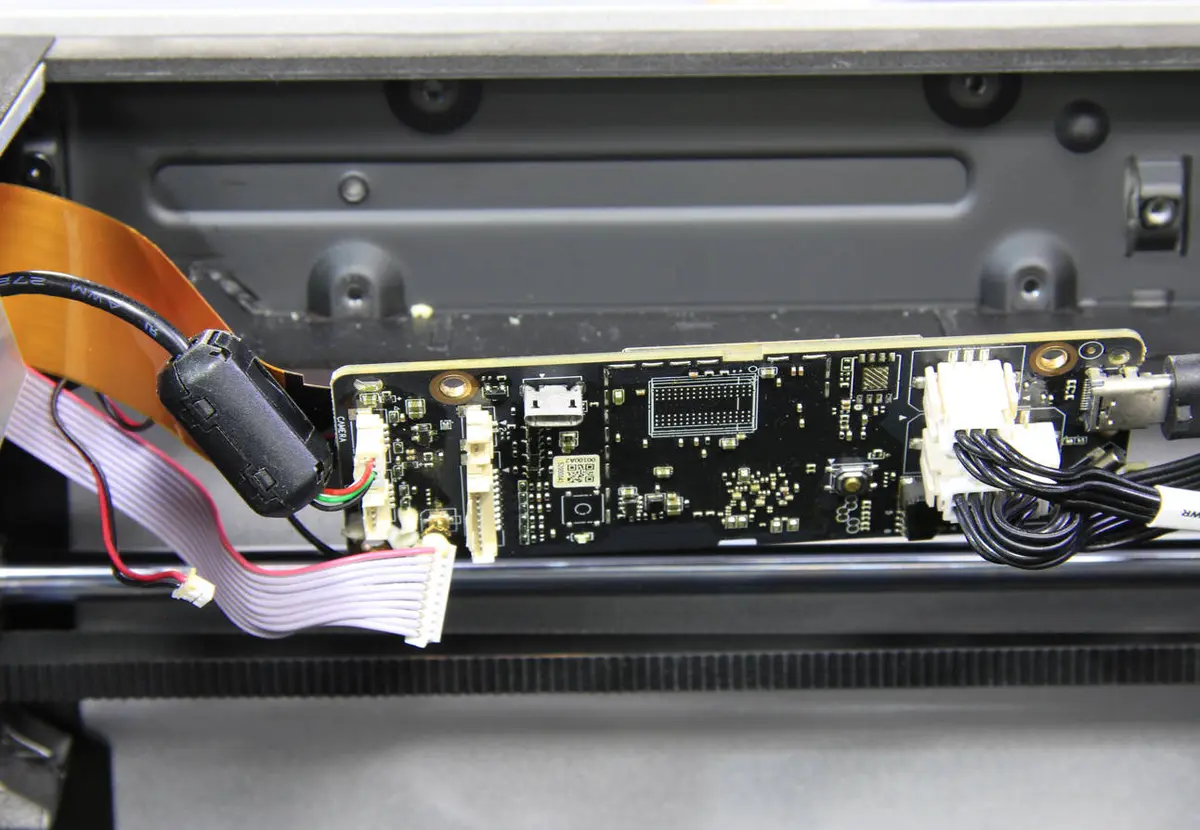

Skru 5 skruer ud med en H2.0 unbrakonøgle for at løsne AP-kortet fra den øverste bjælke.

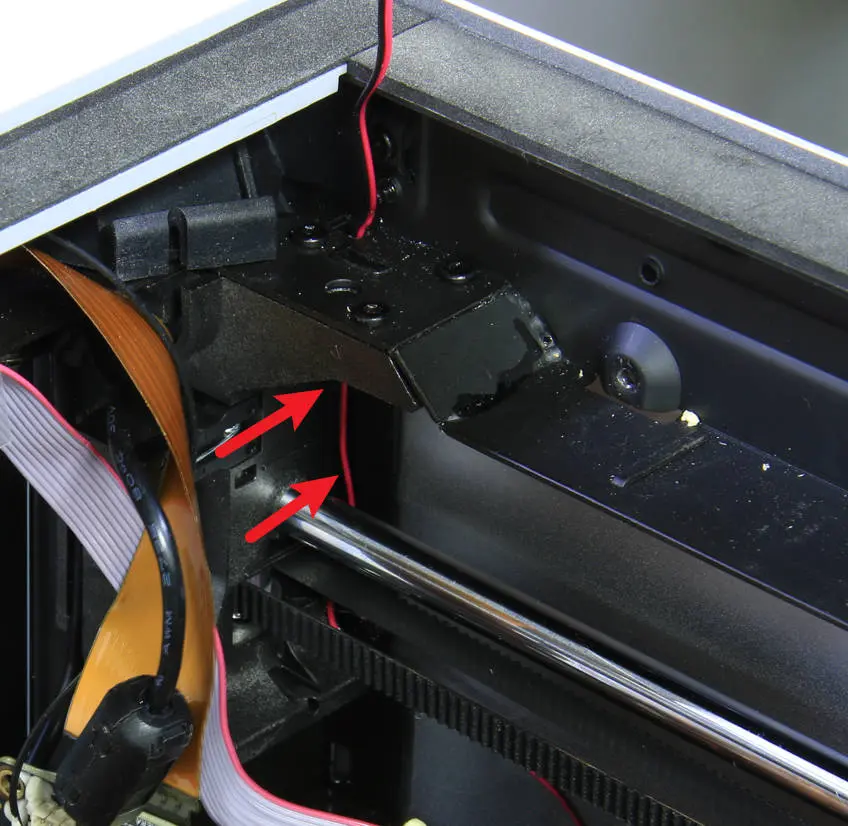

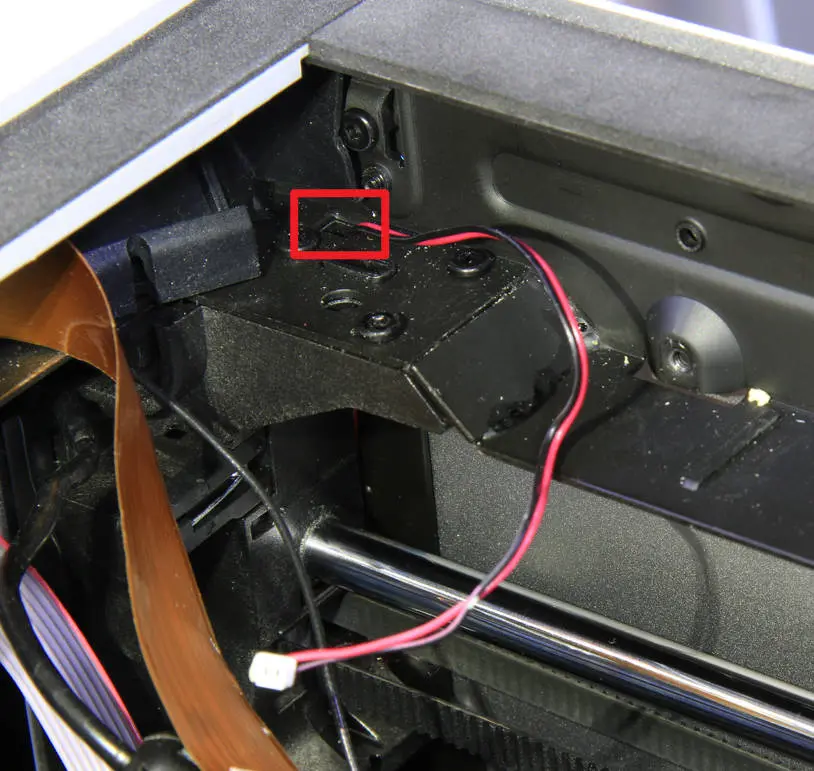

Trin 7 - Frigør LED-kablet

Frigør det gamle LED-kabel fra spalten - det kan sidde godt fast og skal muligvis trækkes ud med lidt kraft, men fjern det endnu ikke helt fra printeren.

Samlingsvejledning

Trin 1 - Før det nye LED-kabel igennem

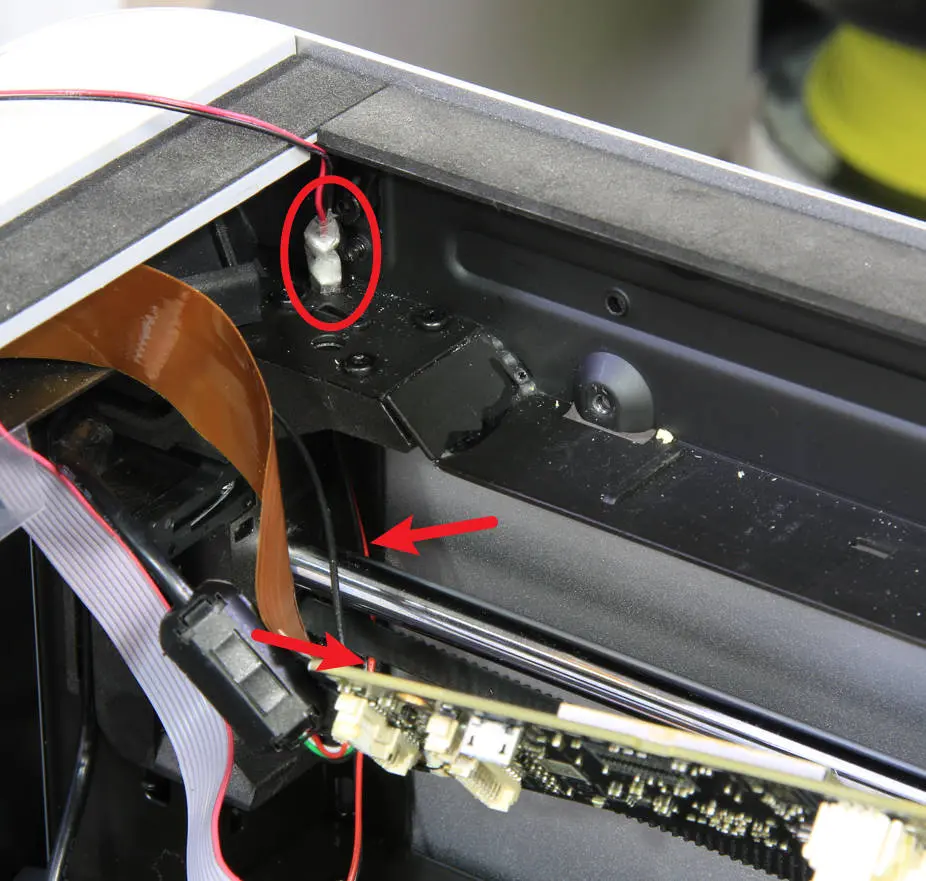

Bind stikkene på de gamle og nye kabler sammen med tape, vær opmærksom på frontendepositionen, sno det så tyndt som muligt, og brug derefter det gamle kabel til at guide kablet fra den nye LED igennem kabelhullet. Vær forsigtig med ikke at bruge for meget kraft eller hastighed, når kablerne føres igennem, for at undgå beskadigelse af det nye kabel. Desuden skal kablet passere mellem det venstre panel og den polerede stang (og bæltet). Fjern derefter tape og de gamle kabler.

Trin 2 - Monter kammer-LED'en

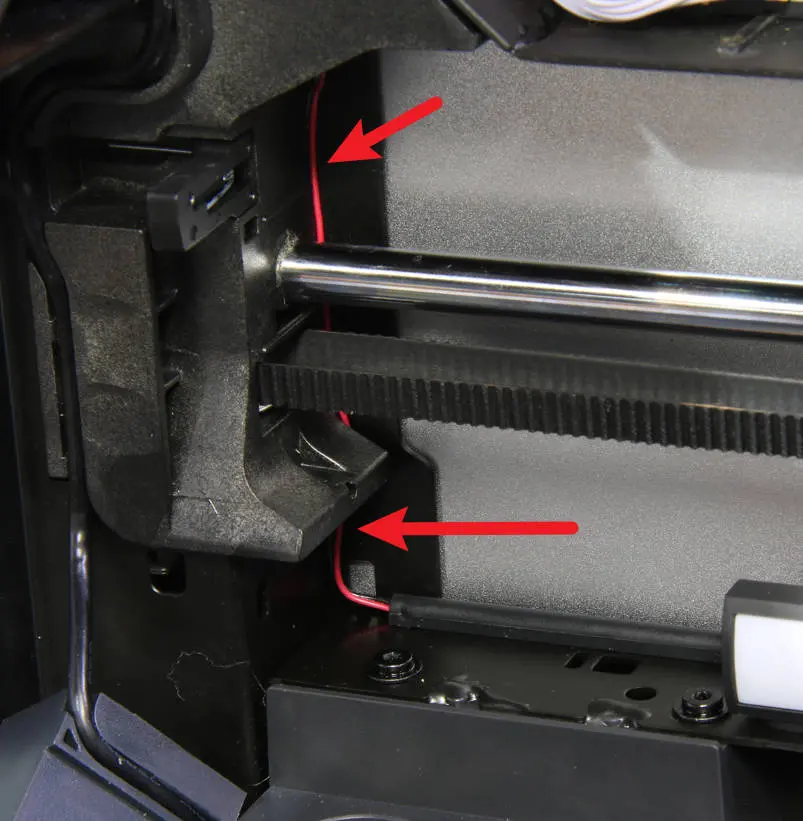

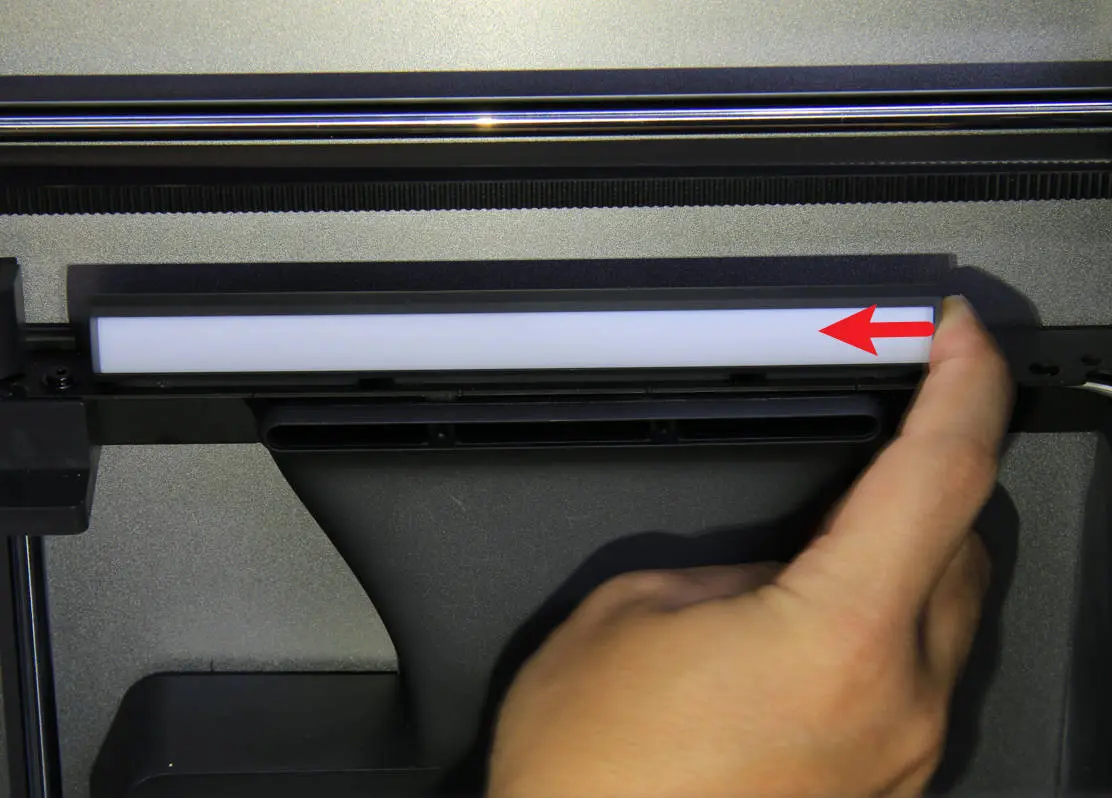

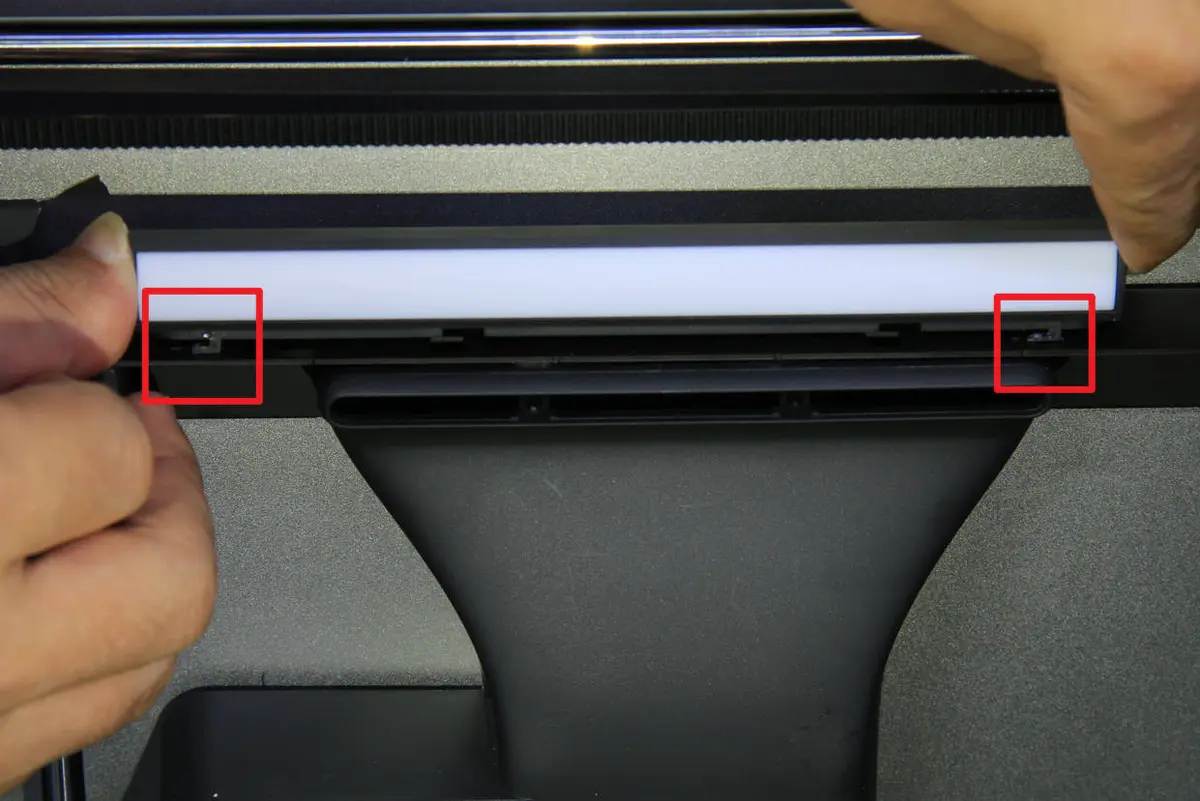

Juster kløerne under LED-basen med monteringshullerne på bjælken, og skub derefter LED-stangen i pilens retning for at montere den på plads. Læg til sidst LED-kablet i spalten langs søjlen og sidepanelet, men undgå at beskadige kablet, eller sæt det fast på det venstre panel med tape.

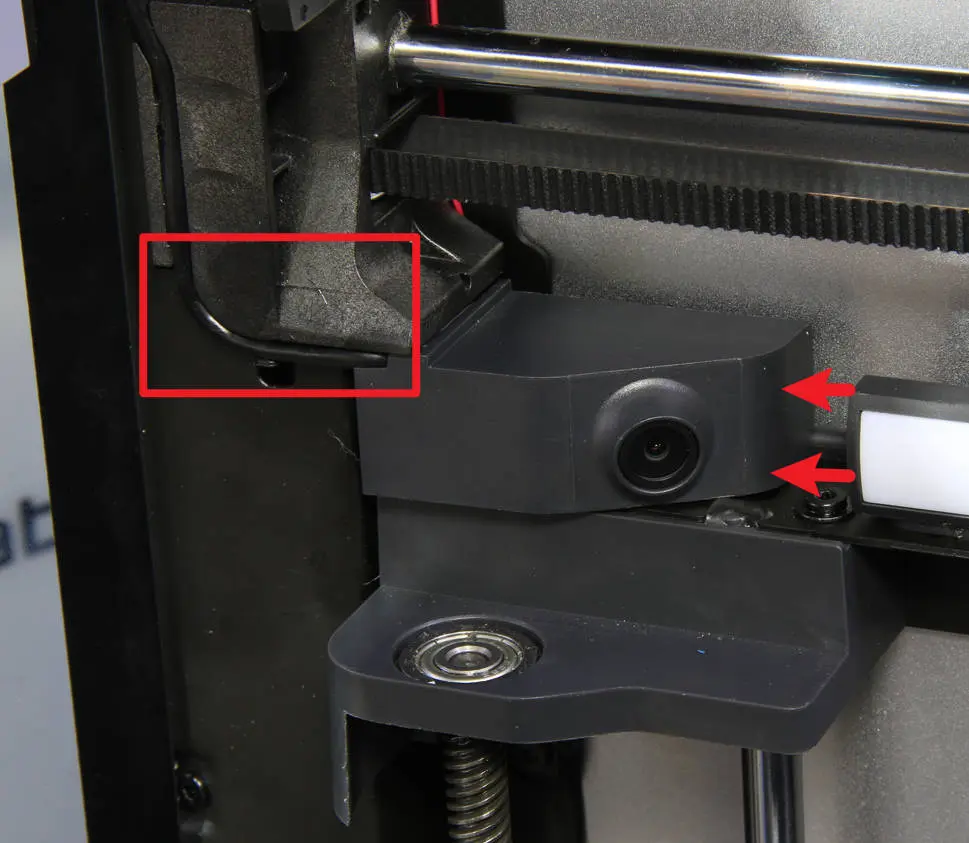

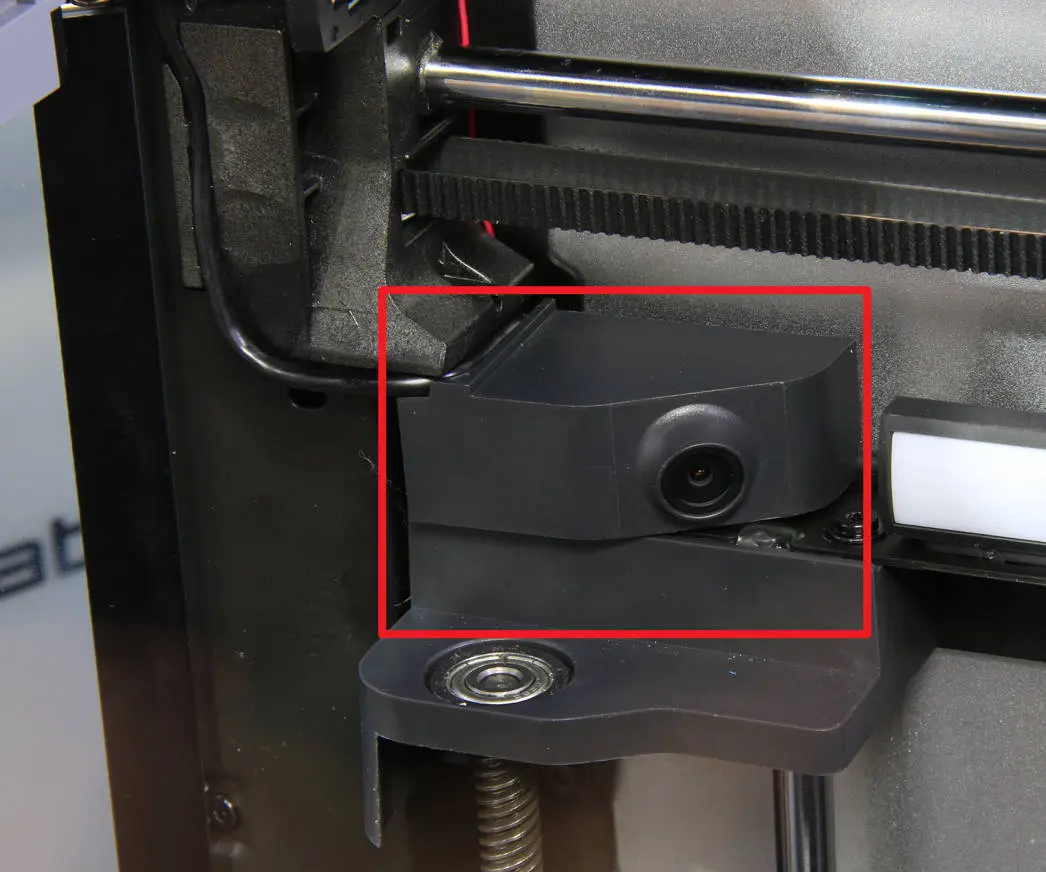

Trin 3 - Monter kammerkameraet

Placér kameraet i positionen vist på billedet nedenfor, juster monteringshullerne, og skub derefter kameraet i pilens retning for at montere det på plads, og tryk til sidst kablet ned i sporene.

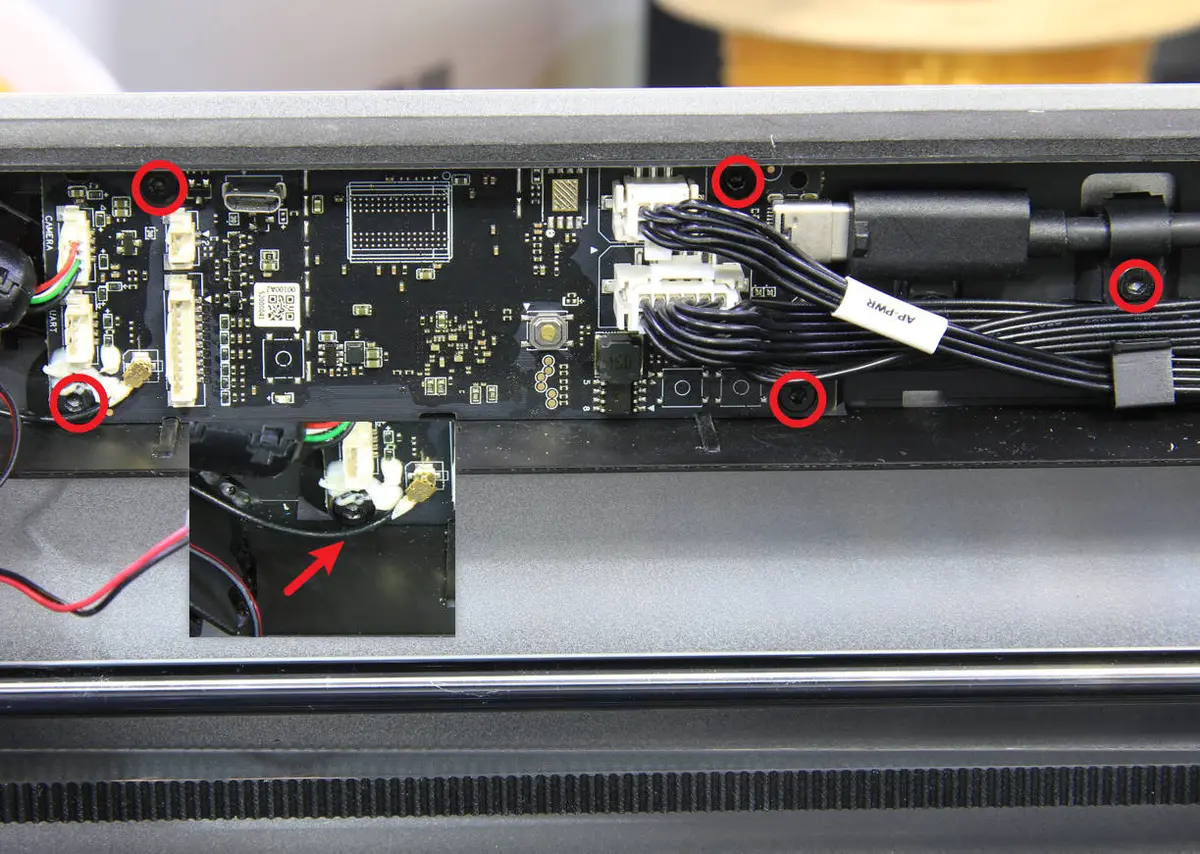

Trin 4 - Monter AP-kortet

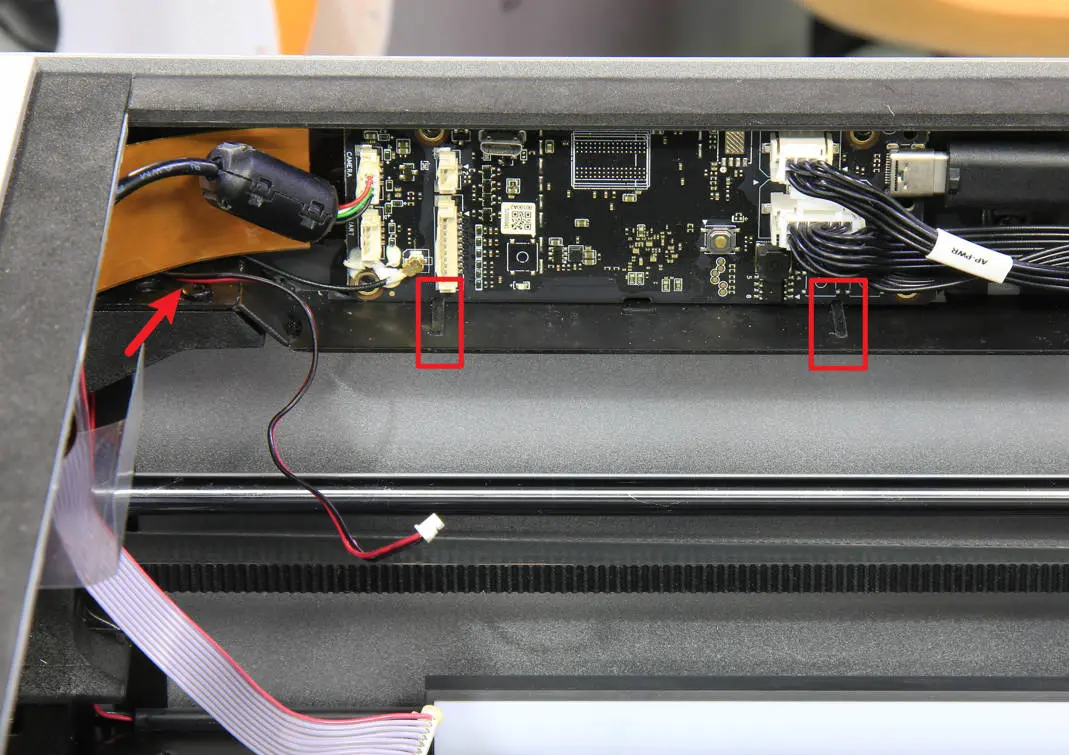

Monter AP-kortet tilbage på dets oprindelige position i henhold til de begrænsede stik. Bemærk, at LED-lysekablet skal føres ud under FPC-kablet. Spænd derefter 5 skruer for at fastgøre AP-kortet og USB-kabelklemboksen. Kontroller stikkene for at bekræfte, at de er normale.

Trin 5 - Tilslut kablerne

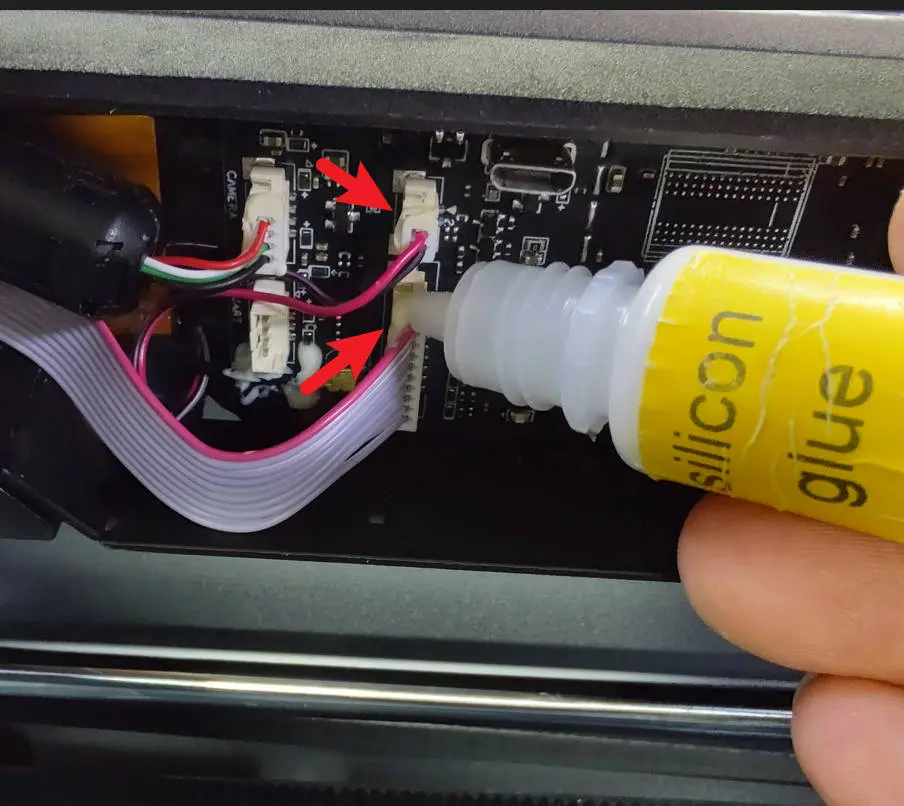

Tilslut knappladekablet og kammer-LED-kablet til de tilsvarende stik - det anbefales at bruge silikoneklæber til at forstærke forbindelserne.

Trin 6 - Luk AP-dækslet

Tryk AP-dækslet sikkert på plads, og sæt til sidst glastopdækslet på igen.

Sådan verificeres vellykket gennemførelse

Tilslut strømkablet, og tænd for strømmen.

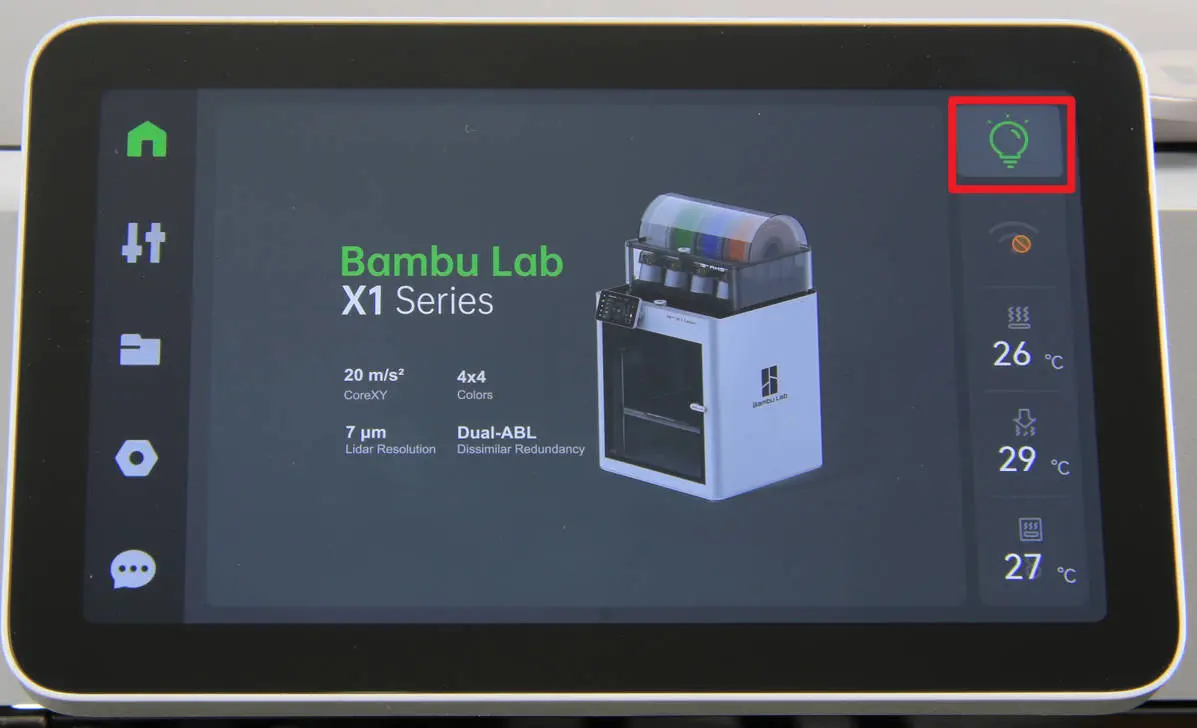

1. Klik på lysikonet som vist på billedet nedenfor for at tænde og slukke for kammer-LED'en for at bekræfte, at den virker.

2. Kør en enheds selvstest som vist nedenfor - foregår der ingen fejl, er udskiftningen lykkedes.

Oplever du problemer, bedes du gennemgå trinene og kontrollere alle forbindelser og forsøge igen. Vedvarer problemerne, bedes du kontakte serviceteamet for yderligere hjælp.

Andre oplysninger

Kan du ikke bekræfte, om kablet er beskadiget, eller om LED-lyset er brændt ud, skal du udskifte kablet sammen med LED-lyset. Er det tydeligt, at kun LED-lyset er brændt ud, kan du vælge kun at udskifte LED-lysdelen.
