Udskiftning af XY timing belt - X1-serien

XY timing belt

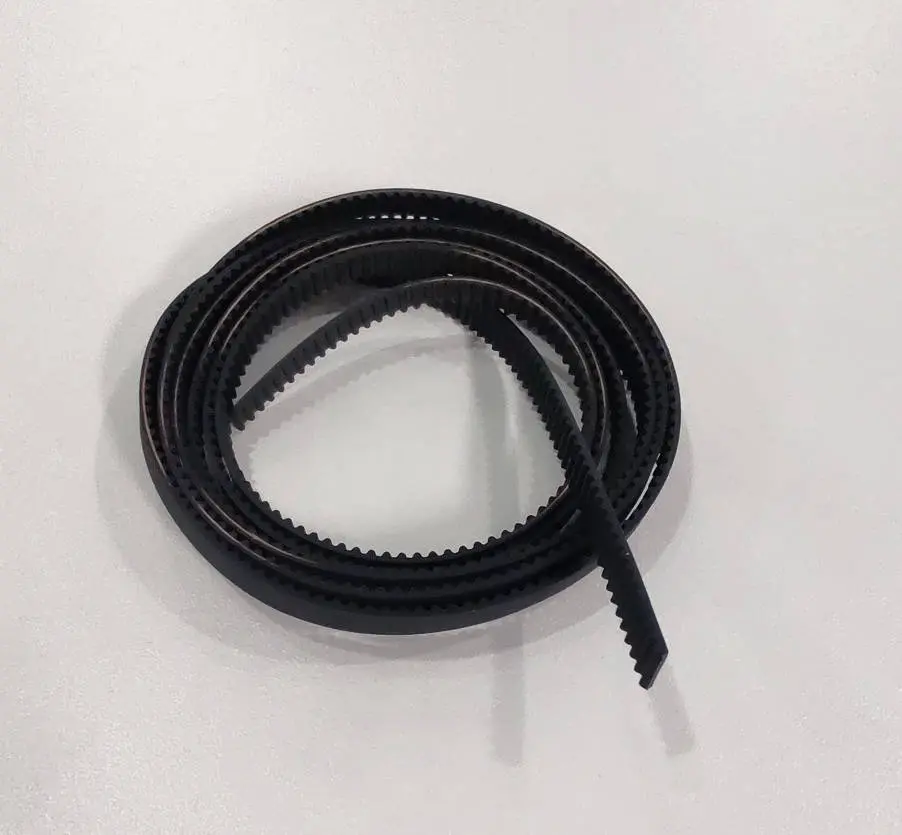

XY timing beltet er et åbent drevrem med en stiklængde på 1442 mm. Der er 2 XY timing belts i Bambu Lab X1/X1C-printeren. De forbinder XY-motoren og toolheaden og driver toolheaden til at gennemføre bevægelse i XY-retningen.

Der er to metoder til at udskifte XY beltet:

• Metode 1: Behold det originale rem på printeren, tilslut derefter det nye rem til det gamle rem ende-til-ende, og brug det gamle rem til at trække det nye igennem. Denne metode er relativt enkel og er mere velegnet til scenarier som XY-rem-slitage. For detaljerede instruktioner, se venligst wikien.

• Metode 2: Fjern det originale rem fra printeren, og træk derefter det nye rem igennem printeren. Denne metode er sværere, tager mere tid og er bedre egnet til situationer som et brækket XY belt. For detaljerede instruktioner, se venligst wikien: Udskift XY timing belt

Hvornår skal denne guide bruges?

• Brækket rem
• Remaldring og slitage, der har påvirket funktionen

Nødvendige værktøjer og materialer

1. H1.5 unbrakonøgle
2. Nyt XY belt (normalt 1 stk. ved brækket rem, men 2 stk. ved aldring og slitage)
3. Pincet med flad spids eller flad skruetrækker

Liste over skruer brugt til delene i denne guide

Nr.	Model	Placering	Tegning	Nr.	Model	Placering	Tegning

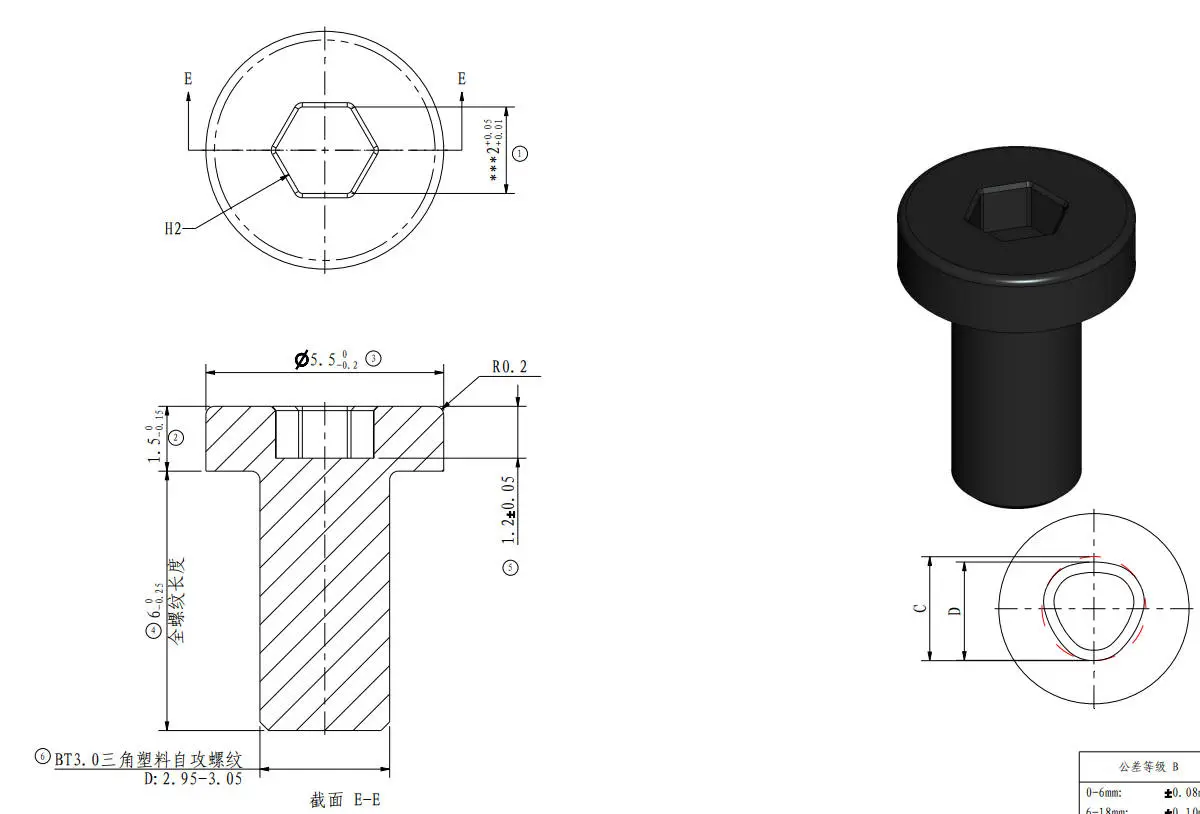

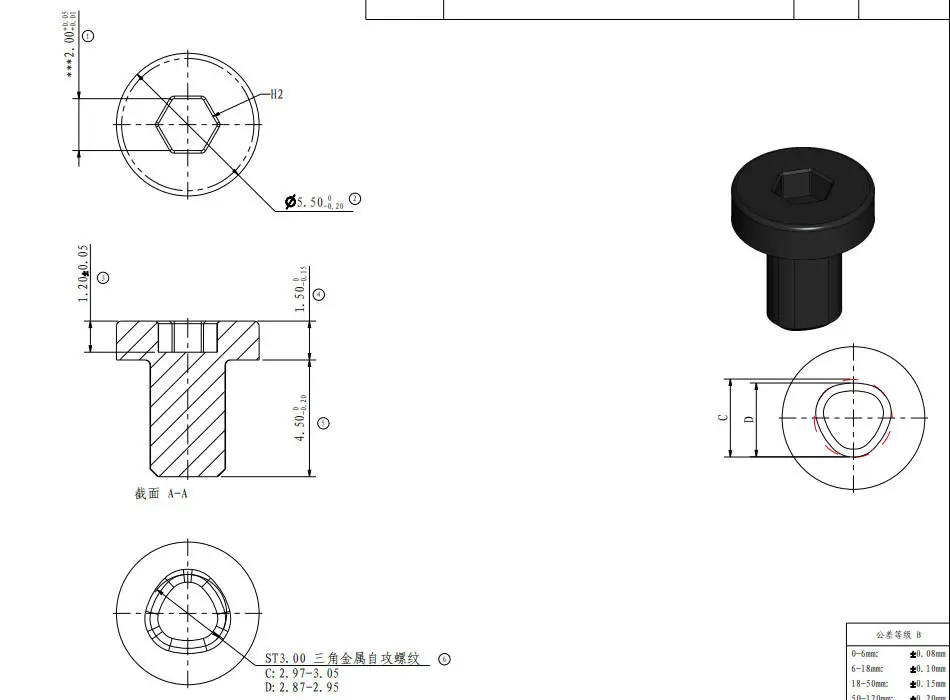

Skrue A	BT3*6	Metalsidepaneler		Skrue B	ST3*4.5	Metalsidepaneler, bagpanel

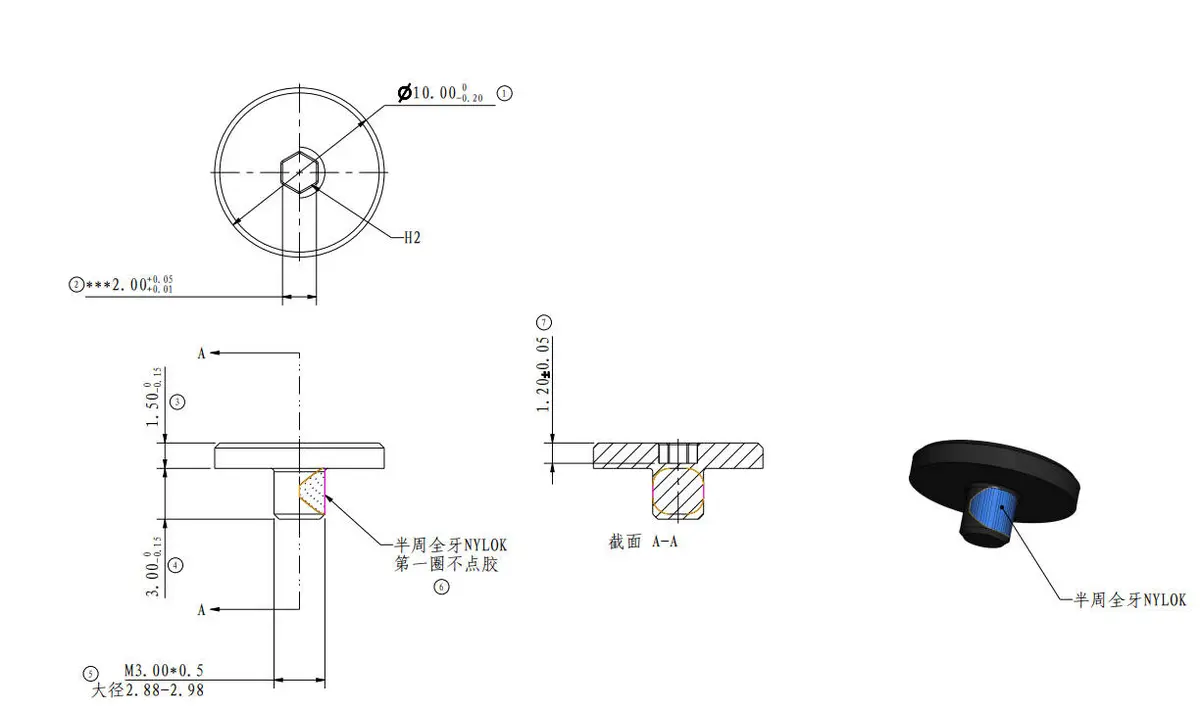

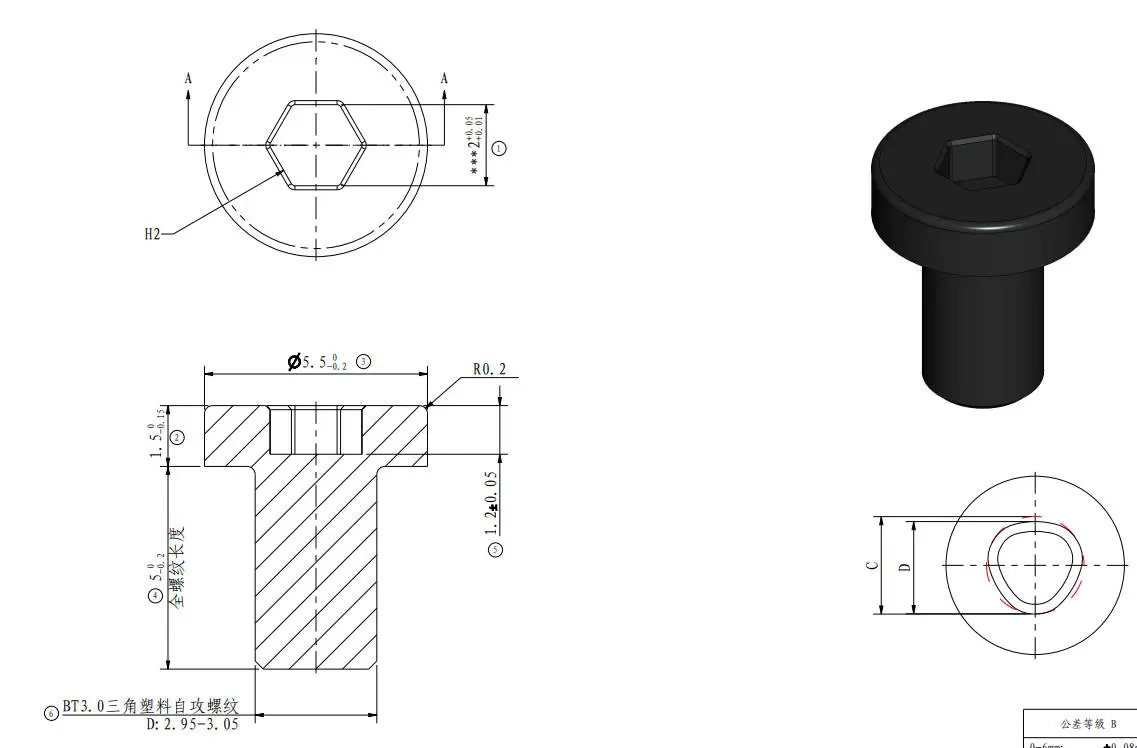

Skrue C	M3*3	Glasdør		Skrue D	BT3*5	Bagpanel

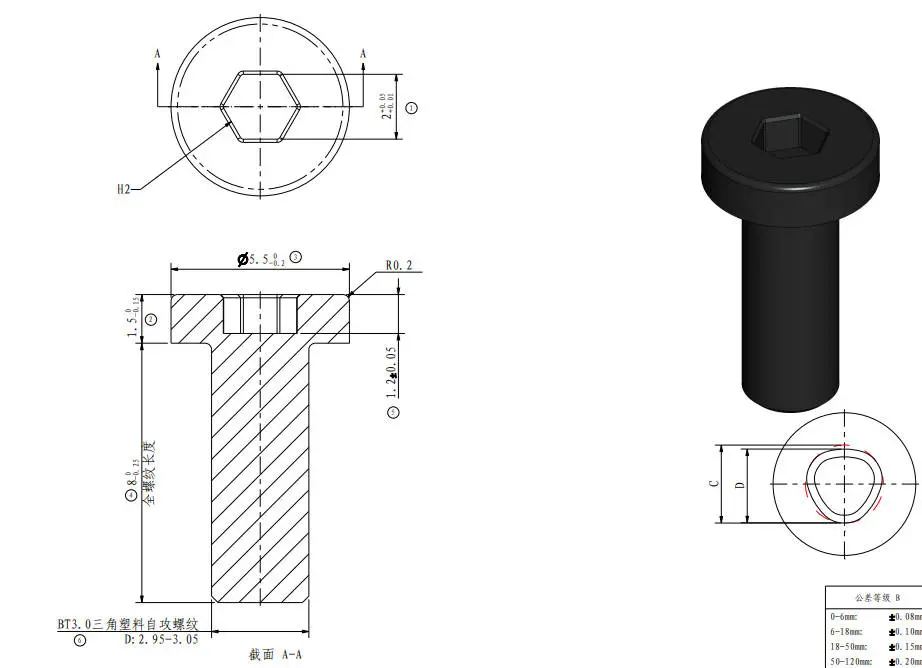

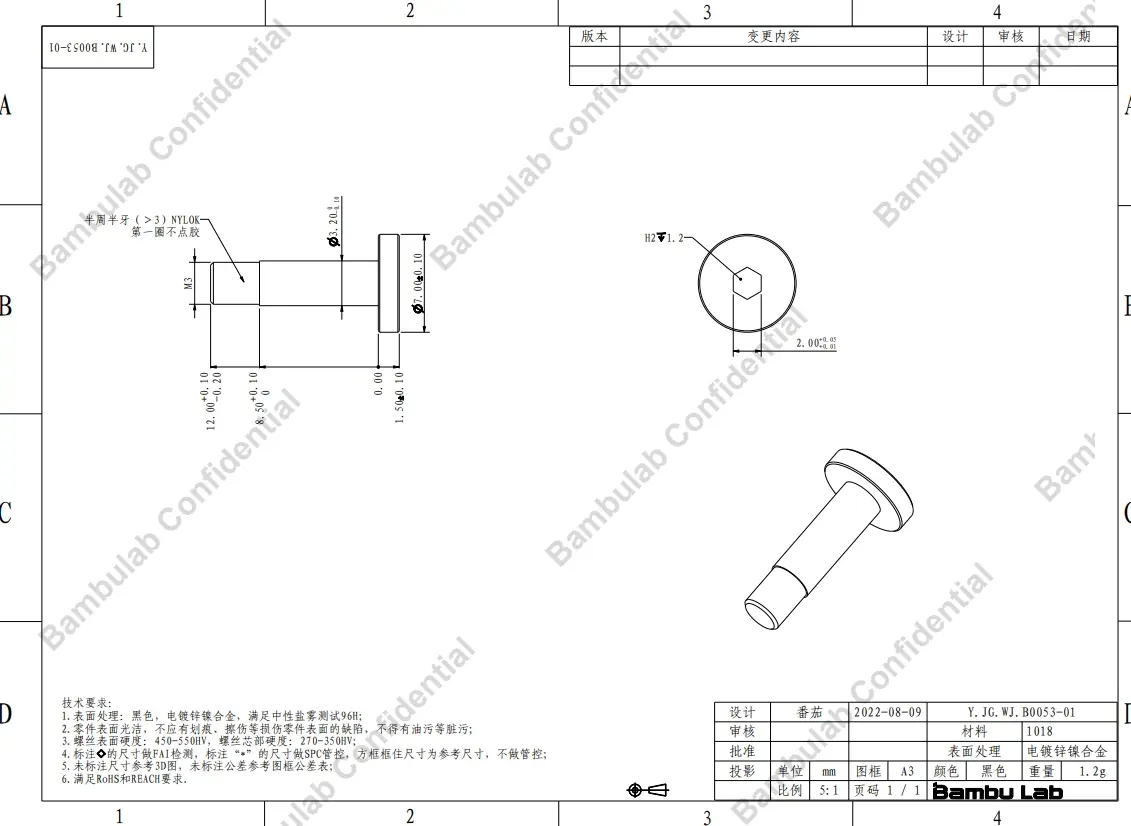

Skrue E	MG3*12	Aux parts cooling fan		Skrue F	BT3*8	Spænderfjederholder

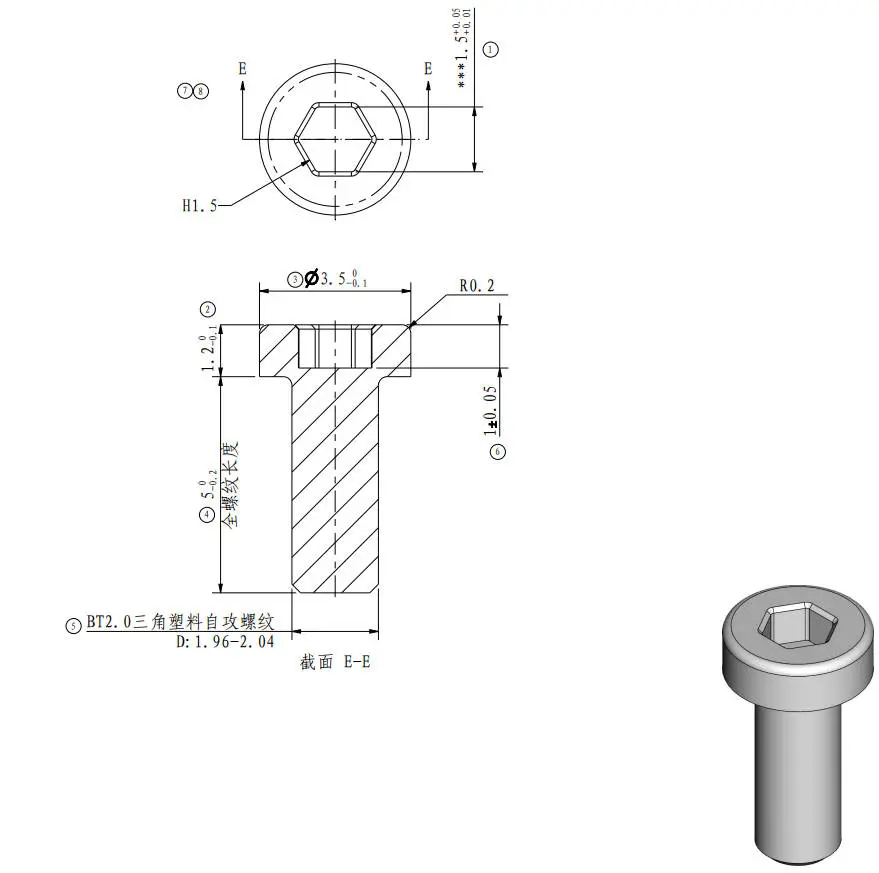

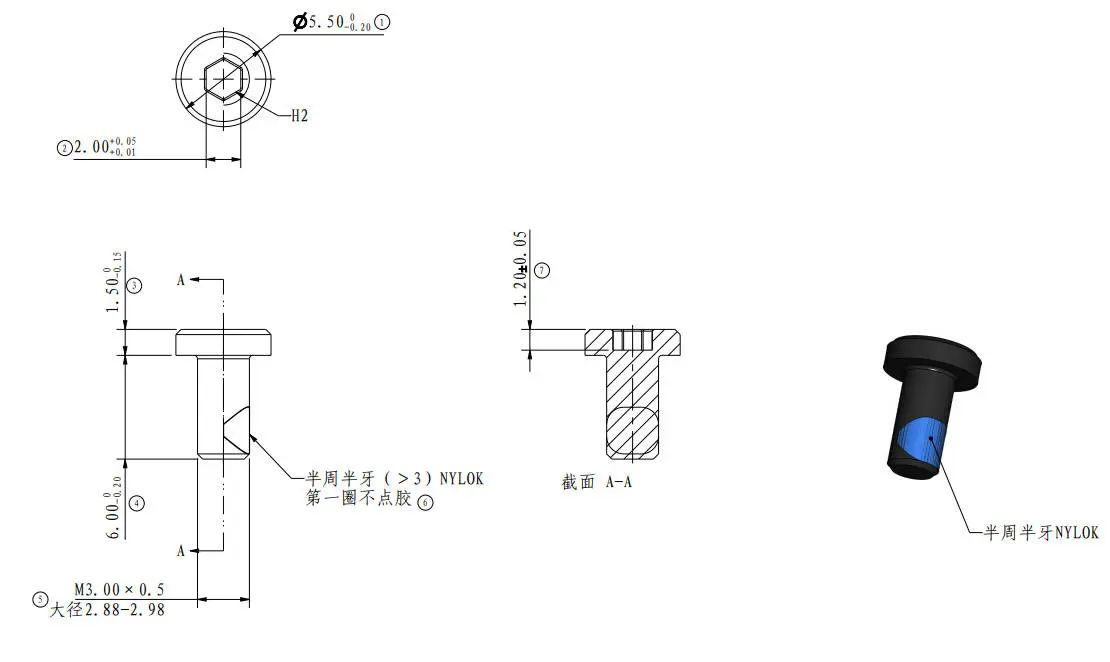

Skrue G	M3*6	XY-spænder, Extruder		Skrue H	BT2*5	Toolhead-kabinet, PCB

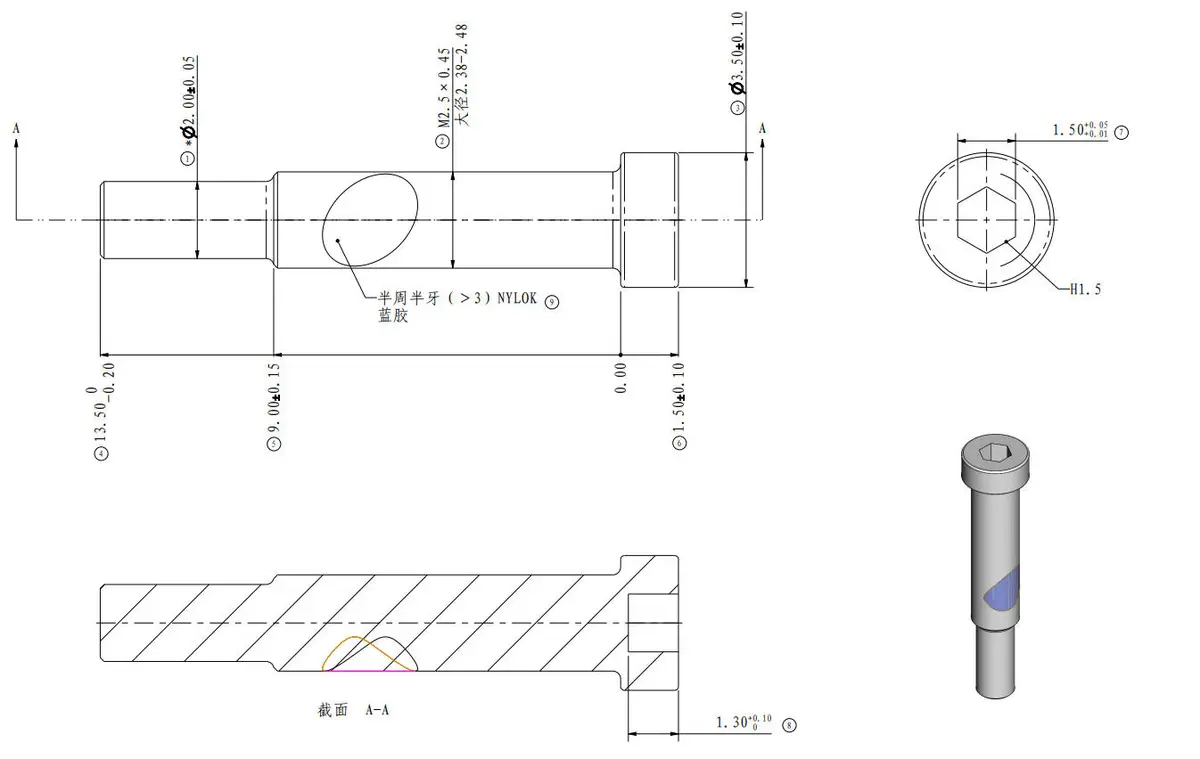

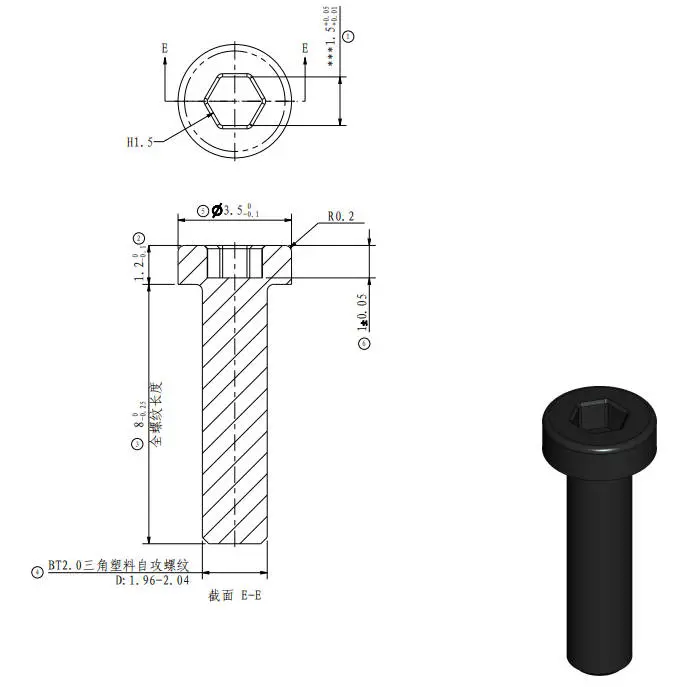

Skrue I	MG2.5*13	Cutterarm		Skrue J	BT2*8	Timing belt, Y-sliderdæksel.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren inden du udfører vedligeholdelsesarbejde på printeren og dens elektronik, herunder toolhead-ledninger, da det kan forårsage kortslutning - og dermed yderligere elektronisk skade og sikkerhedsrisici - hvis printeren er tændt under sådant arbejde.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan du blive bedt om at afmontere dele, herunder hotenden. Denne proces kan eksponere ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skade.

Det er derfor vigtigt at slukke for printeren og afbryde den fra strømkilden inden du udfører vedligeholdelsesarbejde. Dette forhindrer kortslutninger og skader på printerens elektronik. På den måde kan du undgå potentiel skade på printerens elektroniske komponenter og sikre, at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Hvis du har spørgsmål til denne guide, kan du åbne en ny sag på vores supportside, og vi vil gøre vores bedste for at svare hurtigt og hjælpe dig.

Vigtige punkter

Inden du monterer det nye rem, er der nogle vigtige punkter, du skal være opmærksom på.

1. Det nye rem skal orienteres på samme måde som det originale.
2. Bekræft remmets bane via det originale rem, inden du udskifter det.
3. Vær langsom, når du trækker remmet igennem, og stop og tjek, når der er tydelig modstand.
4. I visse tilfælde kan du sammenklæbe det nye rem og det gamle rem i enderne og bruge det originale rem som guide til at installere det nye rem - det gør monteringen lettere. (Blot et forslag - hvis du ikke vil fjerne sidepanelerne, kan du prøve det)

Videoguide

Bemærk: Stram ikke skruerne i de to spændepuljer under monteringen, da kalibrering af remspændingen kræves.

Demonteringsvejledning

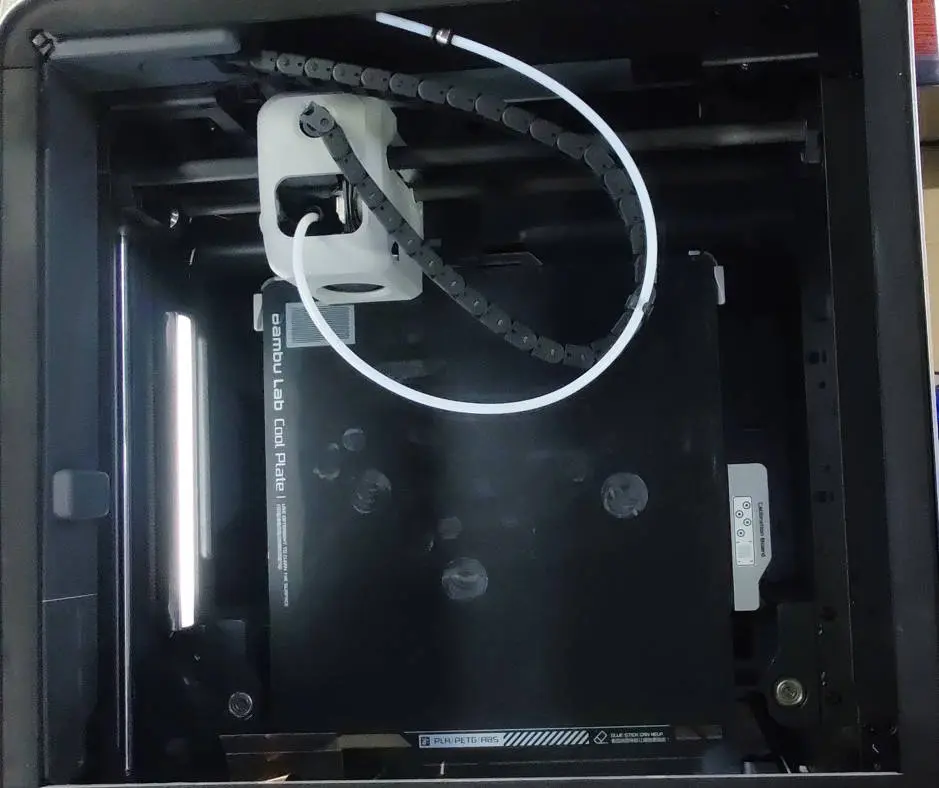

Trin 1 - Sænk varmesengen

Tænd for printeren og betjen skærmen for at sænke varmesengen til bunden. Sluk derefter for printeren og fjern glasdækslet.

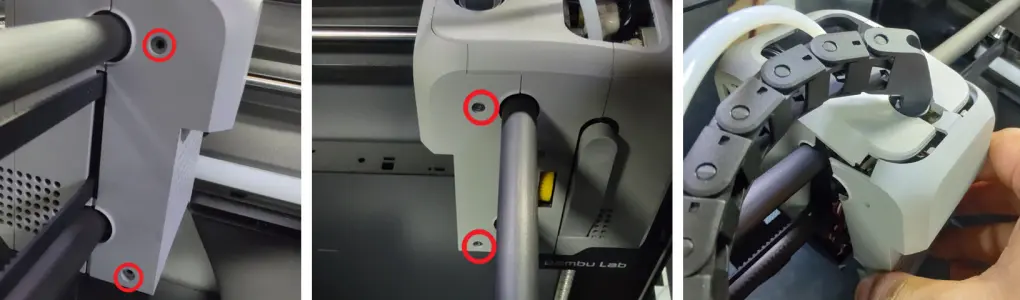

Trin2 - Fjern toolheadens bagdæksel

Brug en H1.5 unbrakonøgle til at løsne de 4 skruer og fjern bagdækslet fra toolheaden.

Trin 3 - Fjern skruerne på bagpanelet

Bemærk: Denne proces indebærer mange skruer - skeln dem og placer dem i separate områder for ikke at blande dem.

Som vist på billedet, fjern de 10 skruer og 4 skruer på bagpanelet. Der er to skruetyper, så opbevar dem adskilt.

Trin 4 - Fjern bagpanelet

Fjern bagpanelet ved først at løsne det fra remspændingsåbningen på venstre side (set forfra mod bagpanelet), derefter løsne remspændingsåbningen på højre side (set forfra mod bagpanelet) for at undgå, at det sætter sig fast.

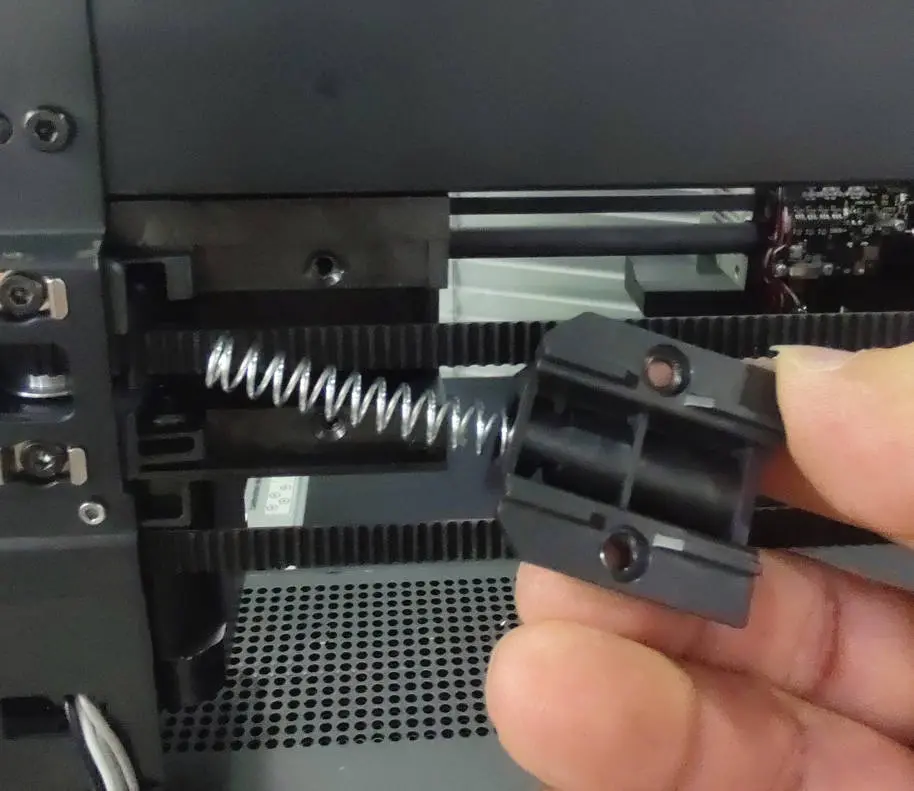

Trin 5 - Fjern fjeder og beslag

Fjern de 2 skruer og fjern fjederen og beslaget.

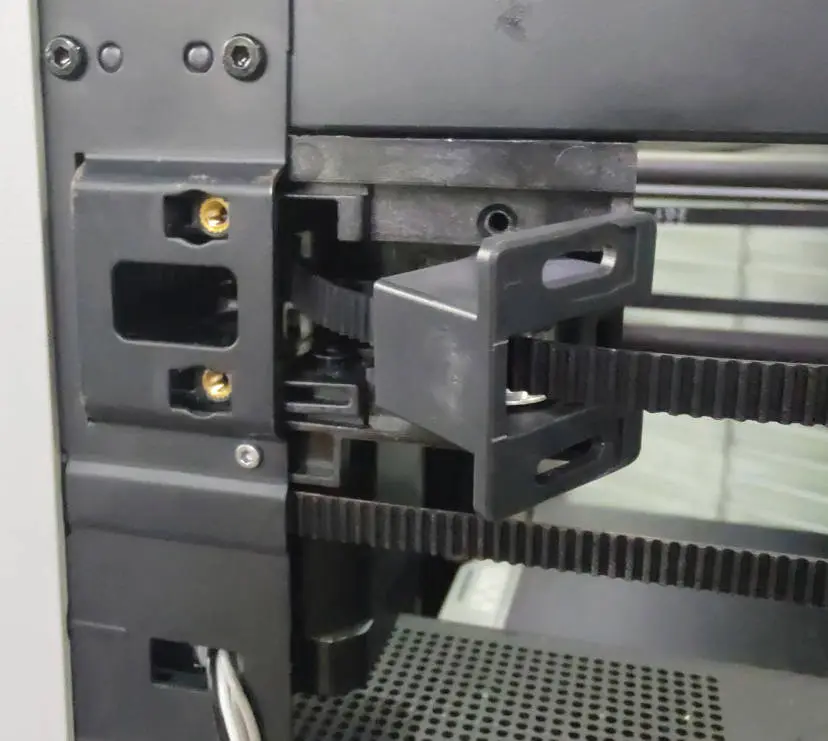

Trin 6 - Løsn spænderen

Fjern de 2 skruer, fjern de 2 metalbeslaget, og løsn derefter spændersamlingen.

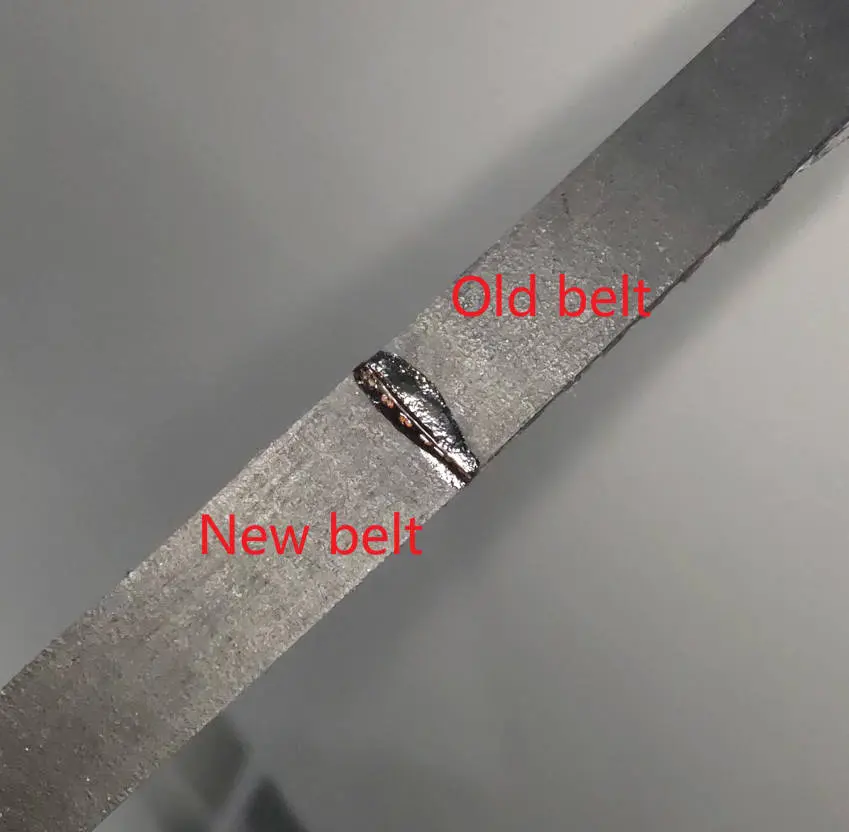

Trin 7 - Sammenklæb det gamle og det nye timing belt

Beskær den brudte overflade (eller skæreoverflade) på det gamle rem, og klæb derefter det gamle og det nye rem sammen med lim. Bemærk, at remmene skal vende i samme retning ved sammenklæbning, og at klæbningen er fast. I de fleste tilfælde, hvor remmet skal udskiftes pga. brud, skal du muligvis sammenklæbe begge ender af det nye rem med det brudte rem. Hvis remmet skal udskiftes pga. aldring, er det normalt kun nødvendigt at skære det gamle rem tæt på toolheaden og sammenklæbe den ene ende af det nye rem.

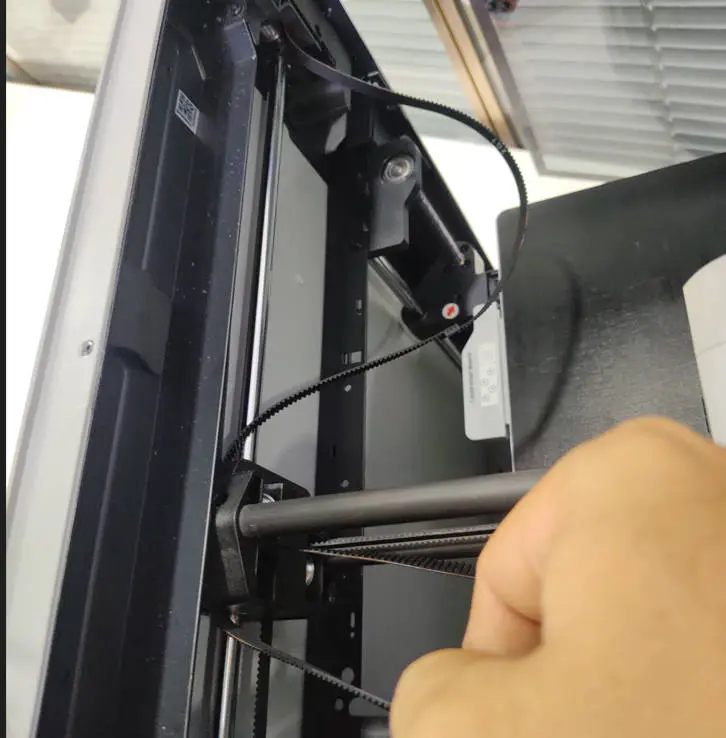

Trin 8 - Træk timing beltet igennem

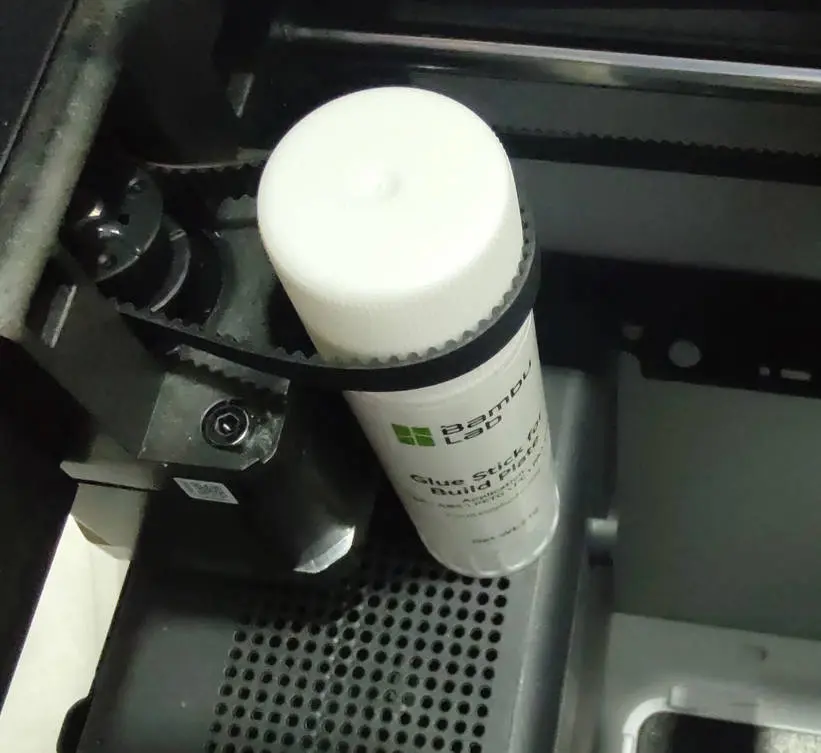

Brug det gamle timing belt som guide og træk det nye timing belt igennem spænderuljen og motoren. Vær langsom og forsigtig, og træk timing beltet igennem ved at skubbe på den ene side og trække på den anden. Du kan også bruge et cylindrisk redskab, f.eks. en limstift, til nemmere at komme forbi motortandhjulet.

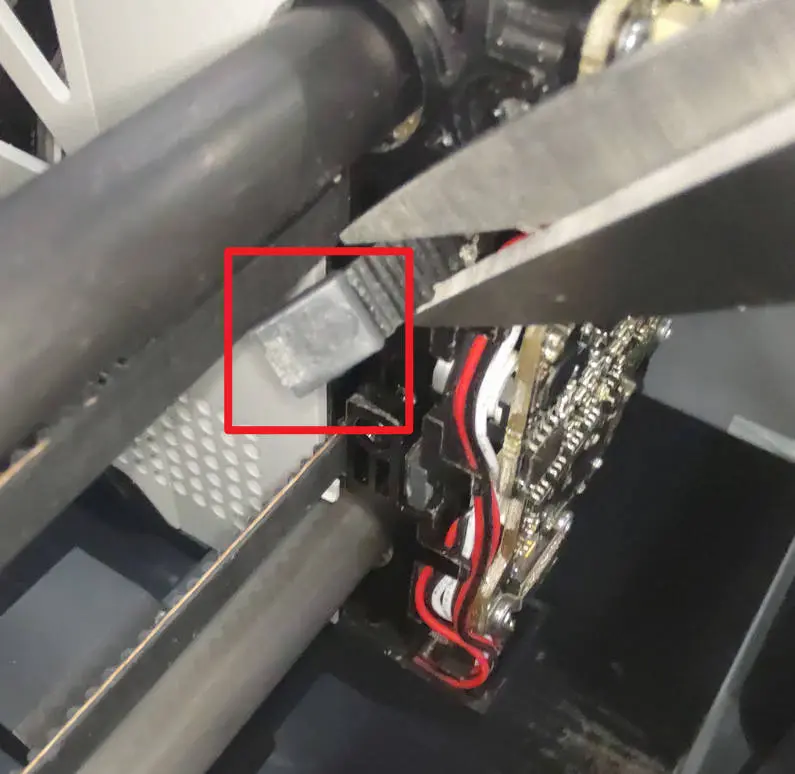

Trin 9 - Fjern det gamle timing belt fra toolheaden

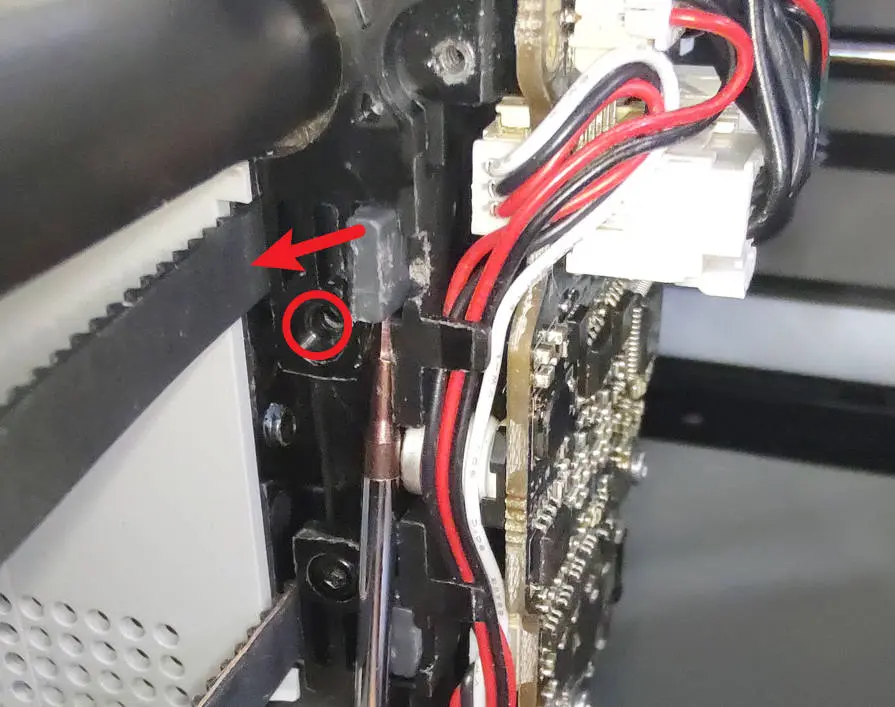

Når timing beltet er indsat, skal du først fjerne det gamle timing belt fra toolheaden. Løsn 1 skrue og brug en pincet med flad spids eller en flad skruetrækker til at løfte fastgørelsesblokken for timing beltet ud. Du kan bruge saks til at klippe det gamle timing belt af og fjerne det. Brug den samme metode til at fjerne det gamle timing belt i den anden ende af toolheaden.

Monteringsvejledning

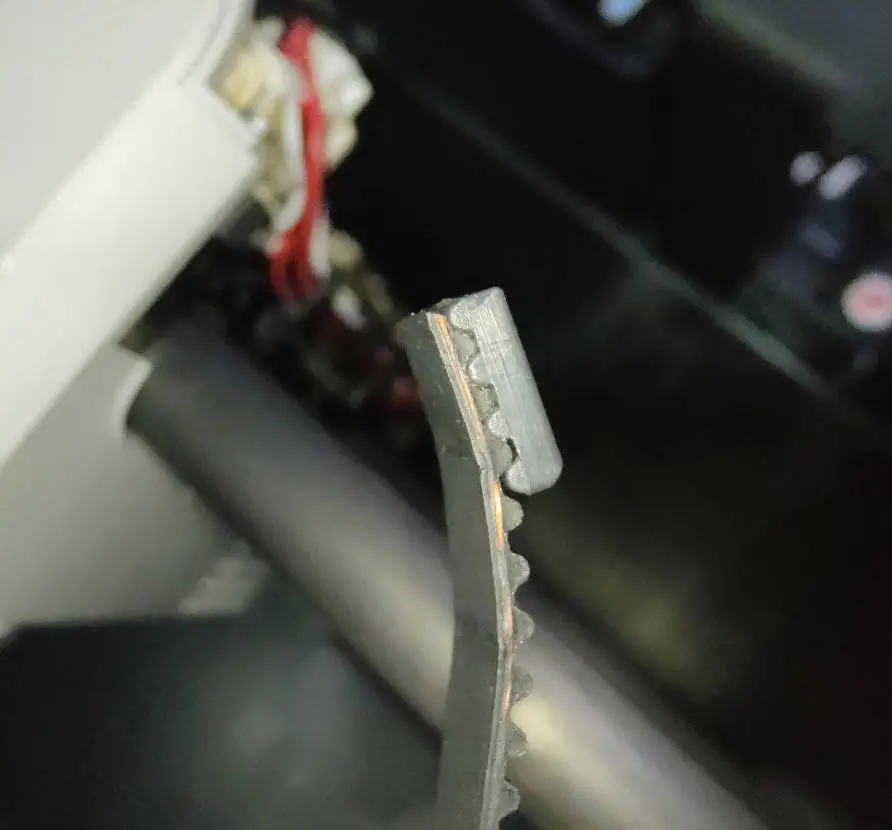

Trin 1 - Lim fastgørelsesblokken

Som vist på figuren nedenfor, fastlim fastgørelsesblokken til enden af timing beltet med sekundlim.

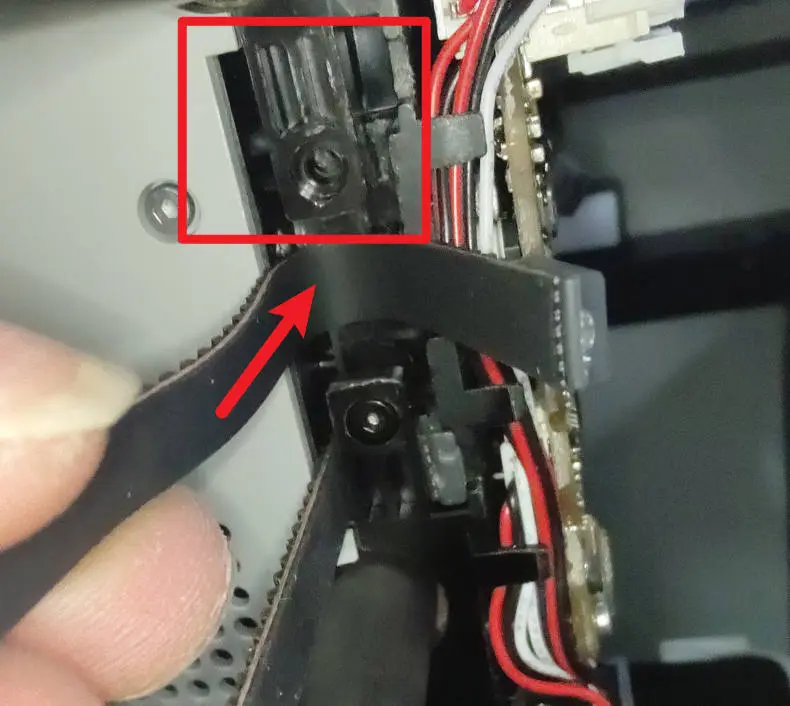

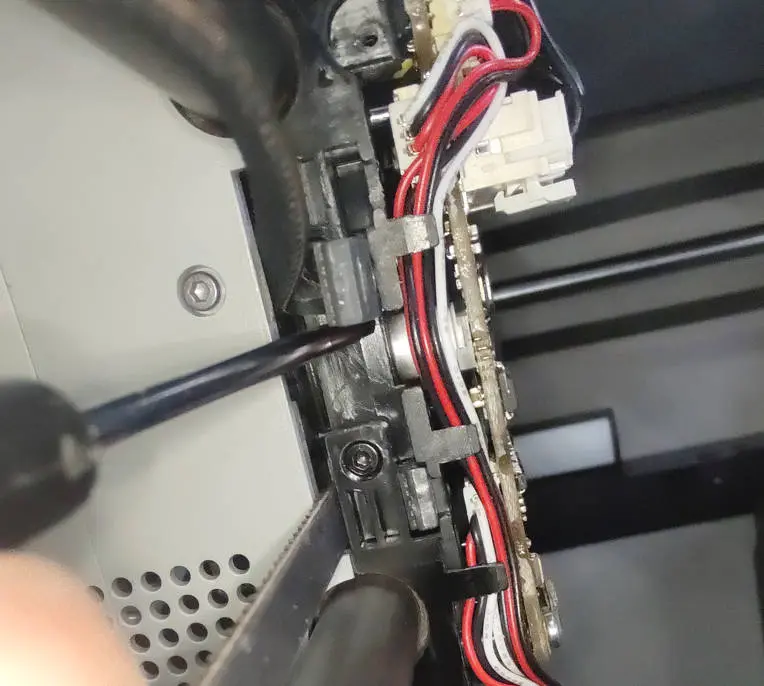

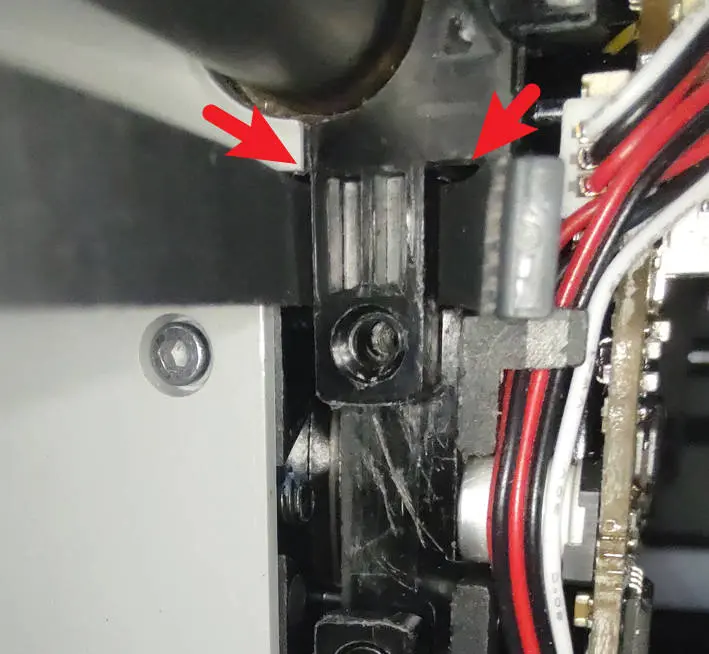

Trin 2 - Monter det nye timing belt på toolheaden

Bøj timing beltet og skub det op langs den laterale fastholdelsesskjold på plads.

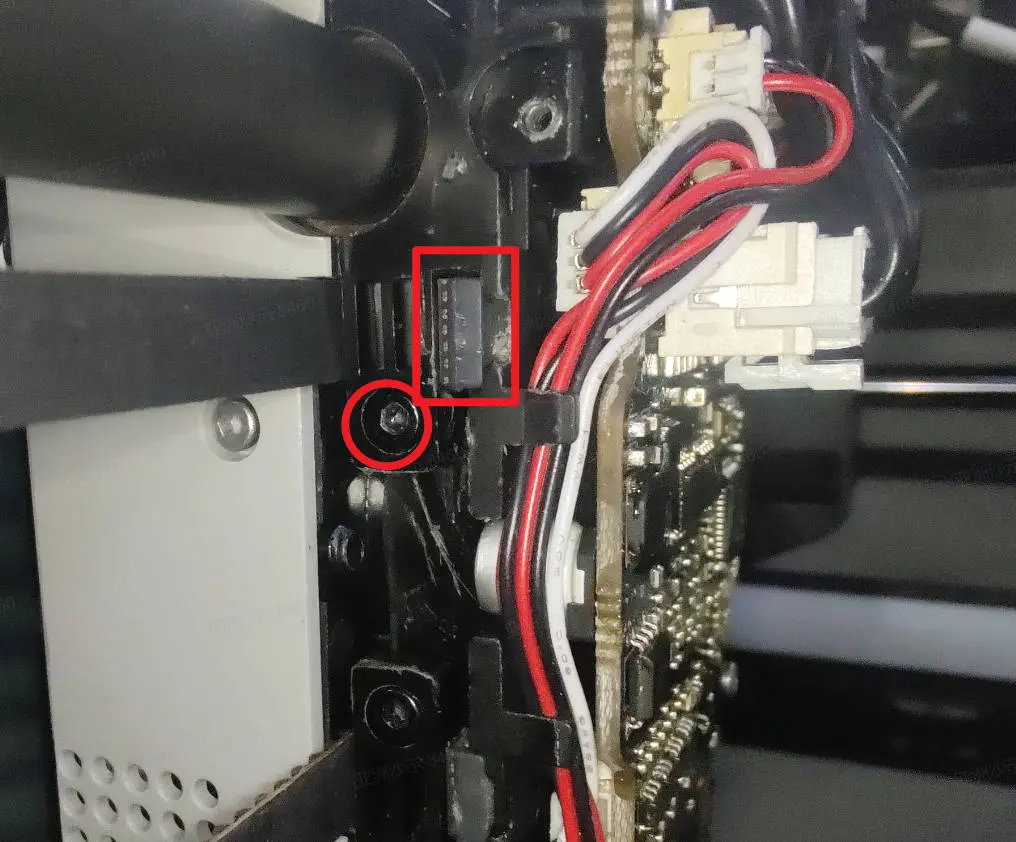

Trin 3 - Fastgør timing beltet

Brug unbrakonøglen til at trykke fastgørelsesblokken for timing beltet helt på plads og skru en skrue i for at fastgøre det. Bemærk, at skruen kun skal skrues til, indtil møtrikken rører konstruktionsdelen. Stram ikke for meget for at forhindre deformering. Følg metoderne i trin 1 til 2 for at afslutte monteringen af det nye timing belt i den anden ende af toolheaden.

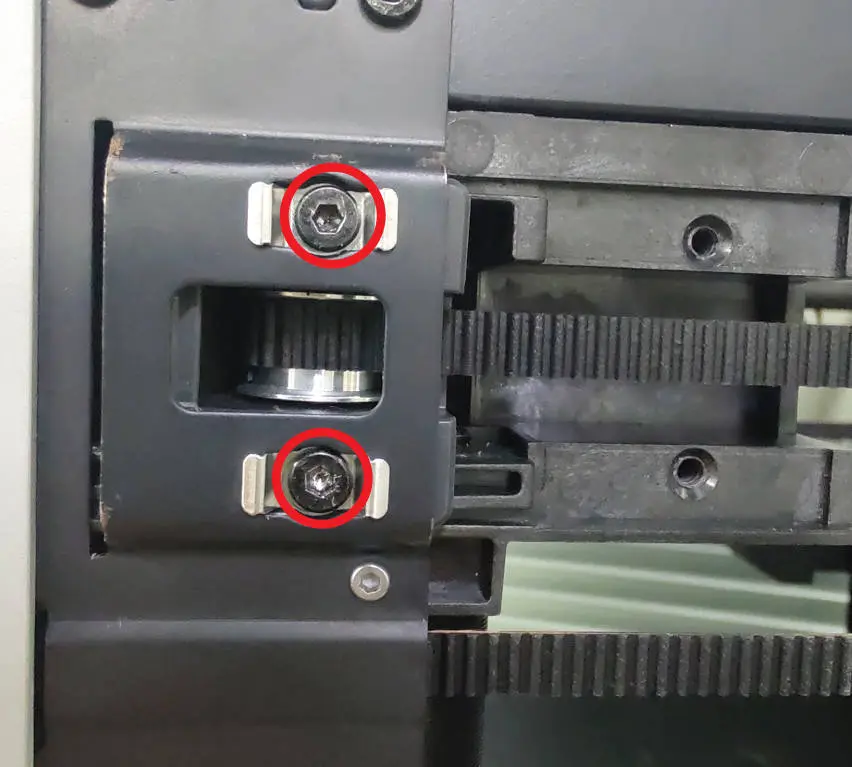

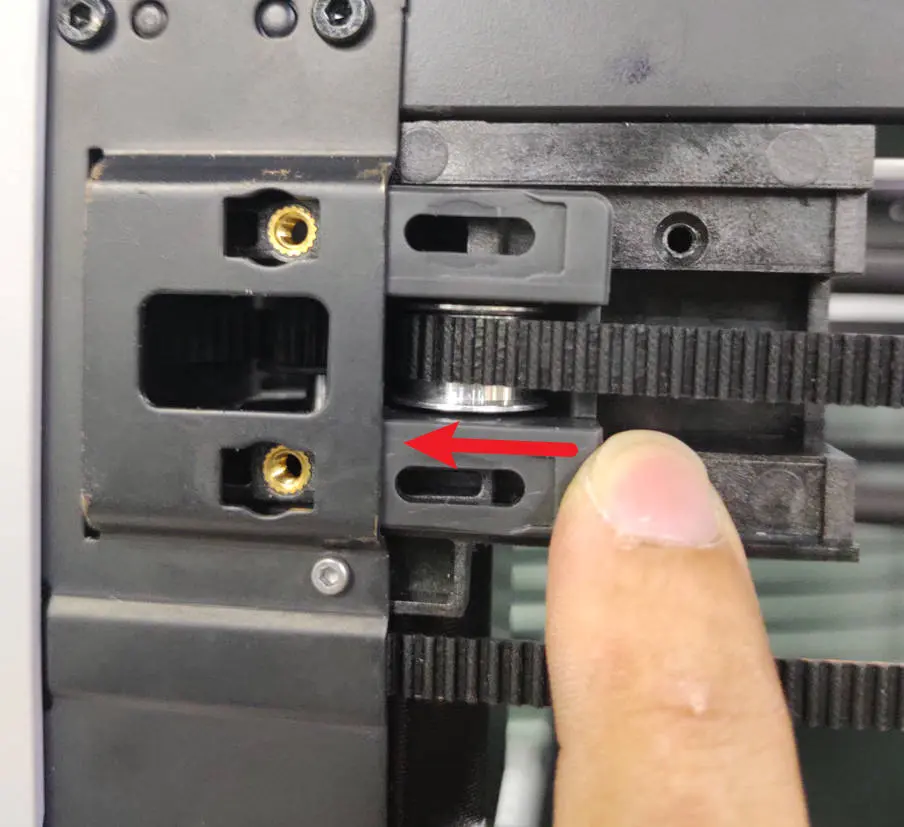

Trin 4 - Monter spænderen

Skub spændersamlingen på plads og skru de 2 skruer (med beslag) i. Stram ikke skruerne - lad dem blot være løse.

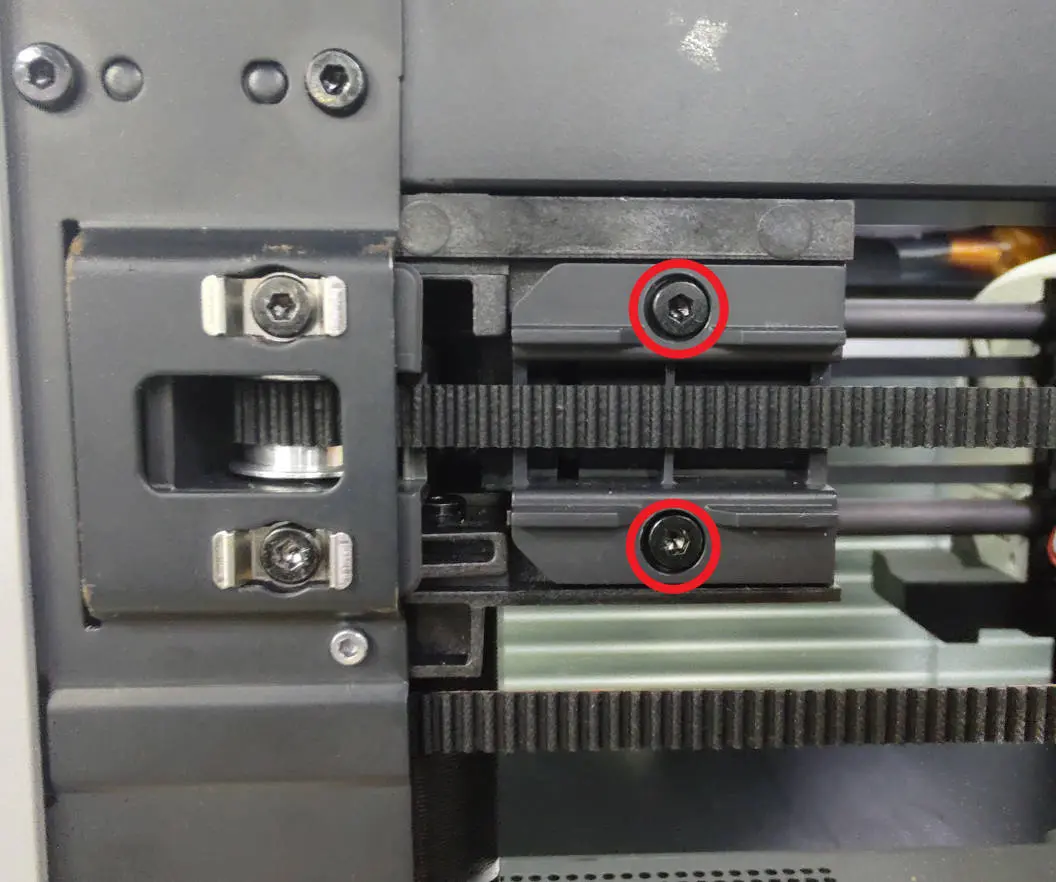

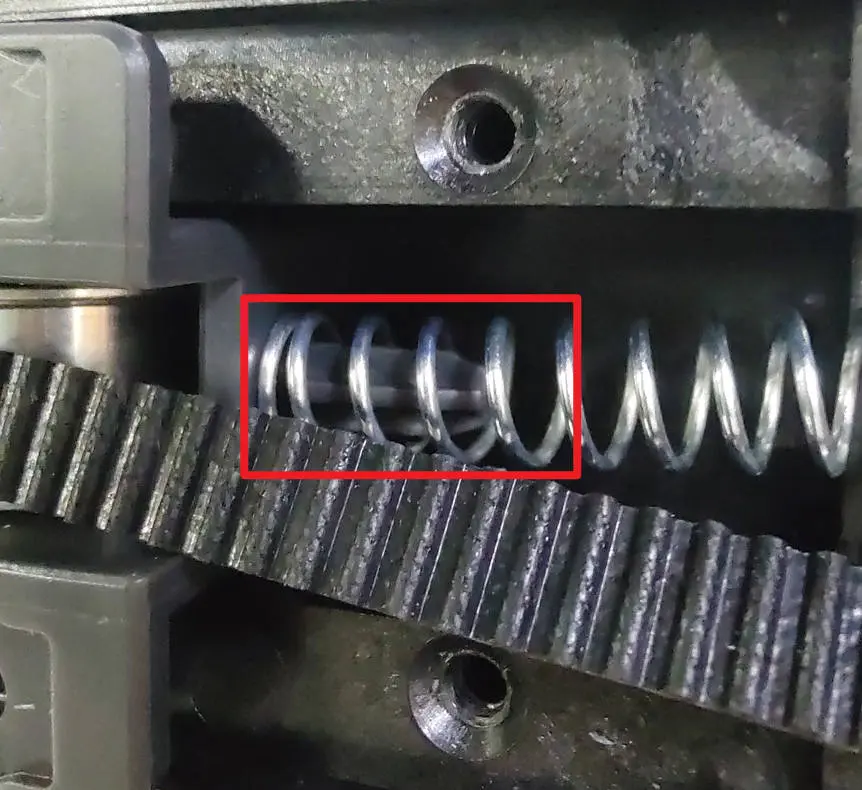

Trin 5 - Monter fjeder og beslag

Monter fjederen og beslaget og stram de 2 skruer for at sikre dem.

Trin 6 - Monter printerens bagpanel

Ved montering af bagpanelet skal du først føre PTFE-rørsholderen igennem og montere remspændingsporten på højre side.

Trin 7 - Fastgør printerens bagpanel med skruer

Genmonter bagpanelet. Bemærk de forskellige skruetyper (10 skruer og 4 skruer som vist nedenfor)

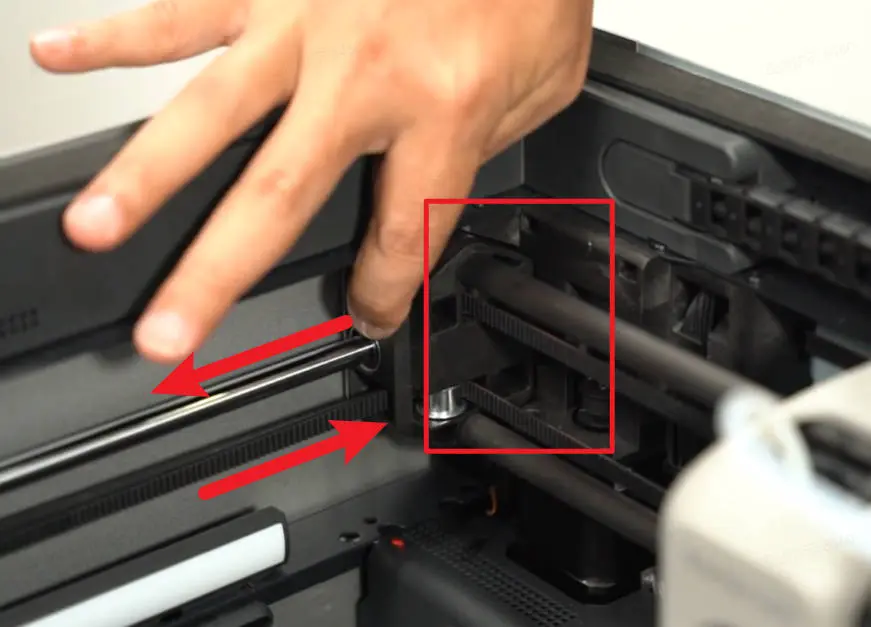

Trin 8 - Spænd timing beltet

Løsn de to skruer på den anden spændersamling, hold puljerne i begge ender af toolheaden, flyt toolheaden frem og tilbage flere gange, flyt til sidst puljerne tilbage mod bagenden, og stram derefter de 4 skruer på de to spændere. For specifikke operationer, se venligst Procedure for remspænding

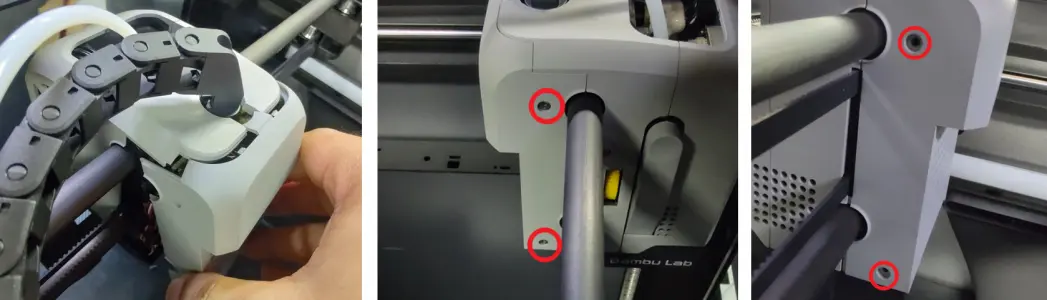

Trin 9 - Monter toolheadens bagdæksel

Genmonter bagdækslet på toolheaden og fastgør det med de 4 skruer (2 på hver side). Når det er udført, sæt glasdækslet øverst tilbage på printeren.

Kalibreringstrin efter operationen

Efter udskiftning af kulstofsrørene skal remmene spændes igen.

1. VIGTIGT: Sluk for printeren først.
2. Løsn de 4 skruer på rem-spænderen (men fjern dem IKKE), flyt derefter forsigtigt toolheaden frem og tilbage flere gange, og flyt den til sidst til bagende af printeren. Stram derefter de 4 skruer igen. Fjdersystemet i rem-spænderen vil spænde remmet til den korrekte spænding.
3. VIGTIGT: Overstram IKKE skruerne til remspænding. Det kan forårsage skade og giver ikke bedre resultater. Stram blot begge skruer som andre skruer og overbelast dem ikke.

Bekræft funktionalitet

• Tilslut strøm og start printeren;

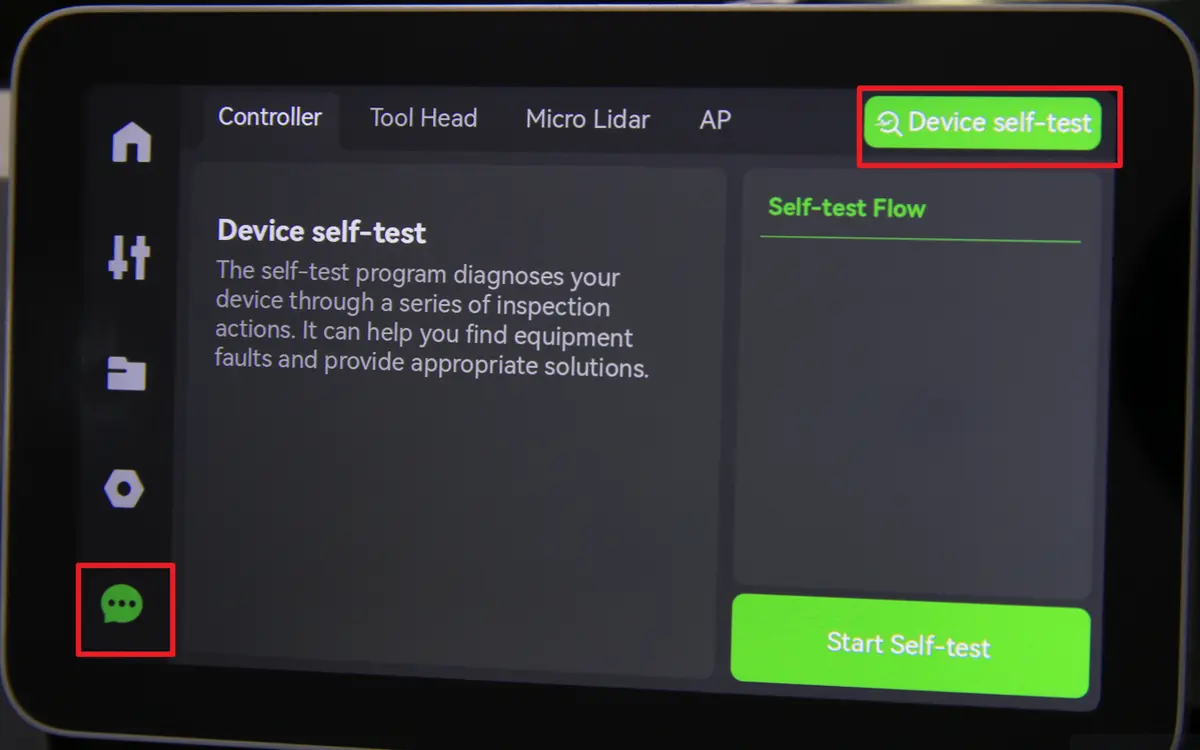

• Kør enhedens selvtestproces for at bekræfte, at selvtesten er OK.

Hvis du støder på problemer, skal du først gennemgå dine trin igen og kontrollere alle forbindelser for at prøve igen. Hvis problemerne fortsætter, skal du kontakte serviceteamet for yderligere hjælp.
