Kammerlys fungerer ikke korrekt og printer genstarter

Symptom:

1. Kammerlyset er dæmpet og kan ikke slukkes;

2. Kammerlyset lyser normalt, men kan ikke slukkes;

3. Kammerlyset er kun delvist tændt, men styringen fungerer normalt;

4. AP genstarter, og skærmen viser opstartsbilledet igen;

5. Skærmen er sort efter opstart, AP starter ikke, men indikatoren på MC-kortet er normal.

Årsager og løsninger

1. En ændring har forårsaget, at LED-driveren på AP-kortet er brændt ud - AP-kortet og lyskabler (eller hele lysenheden) skal udskiftes;

2. Lys-kablet er beskadiget og kortsluttet - lys-kablet (eller hele lysenheden) skal udskiftes;

3. Nogle af lyspærerne i kammerlyset er brændt ud - kammerlyset skal udskiftes;

4. 5V strømforsynings-IC'en på AP-kortet er brændt ud - AP-kortet og lys-kablet (eller hele lysenheden) skal udskiftes.

Sikkerhedsadvarsel og printerstatus inden start

Ved demontering og montering skal det bekræftes, at printeren er SLUKKET.

Nødvendige værktøjer

• H2.0 unbrakonøgle
• Pincet
• Multimeter

Fejlfinding

1. Kammerlyset er dæmpet og kan ikke slukkes

Kammerlys-kredsløbet understøtter op til 5V 0,3A, så kortslutning eller overstrøm kan beskadige AP-kortet. Du kan bruge et multimeter til at måle spændingen på stikket til kammerlyset for at afgøre, om AP-kortet er brændt ud.

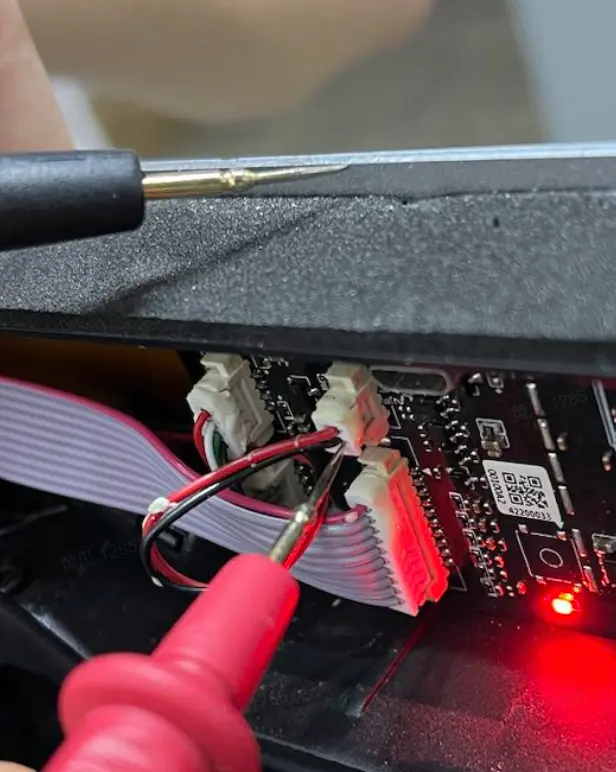

Fejlfinding: Når printeren er tændt, bruges et multimeter til at måle spændingen mellem benet på det sorte kabel og printerens sidepanel. Hvis spændingen er større end 1V og lyset er dæmpet, er LED-driverkredsløbet på AP-kortet brændt ud. I dette tilfælde er risikoen for kortslutning høj. Det anbefales at udskifte AP-kortet og lys-kablet sammen.

Hvis du ikke har et multimeter, bør AP-kortet og lys-kablet udskiftes som prioritet.

2. Kammerlyset er altid tændt med normal lysstyrke

Lys-kablet slides nemt under monteringsprocessen. Hvis det sorte kabel er slidtaget og kortsluttet med sidepanelet, kan lyset ikke slukkes. I dette tilfælde vil lyssets funktion blive gendannet, hvis du ryster kammerlys-kablet.

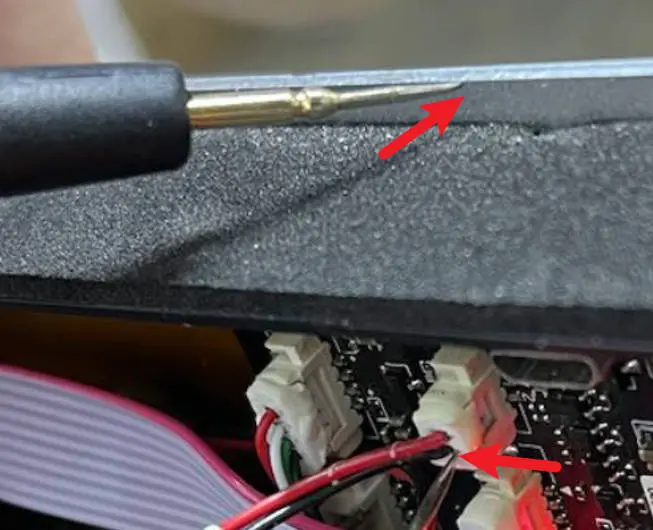

Fejlfinding: Sluk printeren, og brug et multimeter til at måle kontinuiteten mellem det sorte kabel og printerens sidepanel. Hvis der er ledningsevne, betyder det, at der er en kortslutning, og kammerlys-kablet skal udskiftes.

3. Kammerlyset er kun delvist tændt

Kun nogle af lyspærerne i kammerlyset er tændt med normal lysstyrke. Det betyder, at de slukket lyspærer er brændt ud, og kammerlyset skal udskiftes.

4. AP genstarter og opstartsbilledet bliver ved med at dukke op

Når printeren tændes eller er i brug, slukker AP og genstarter, og opstartsbilledet ses gentagne gange. I dette tilfælde er det røde kabel fra kammerlyset kortsluttet med sidepanelet.

Fejlfinding: Frakobl lys-kablet og start en print. Hvis printeren vender tilbage til det normale, skal lys-kablet udskiftes. Det er også muligt at bruge et multimeter til at teste ledningsevnen mellem det røde kabel fra kammerlyset og printerens sidepanel, når printeren er slukket.

5. Efter opstart er lyset slukket, skærmen er sort, og AP starter ikke

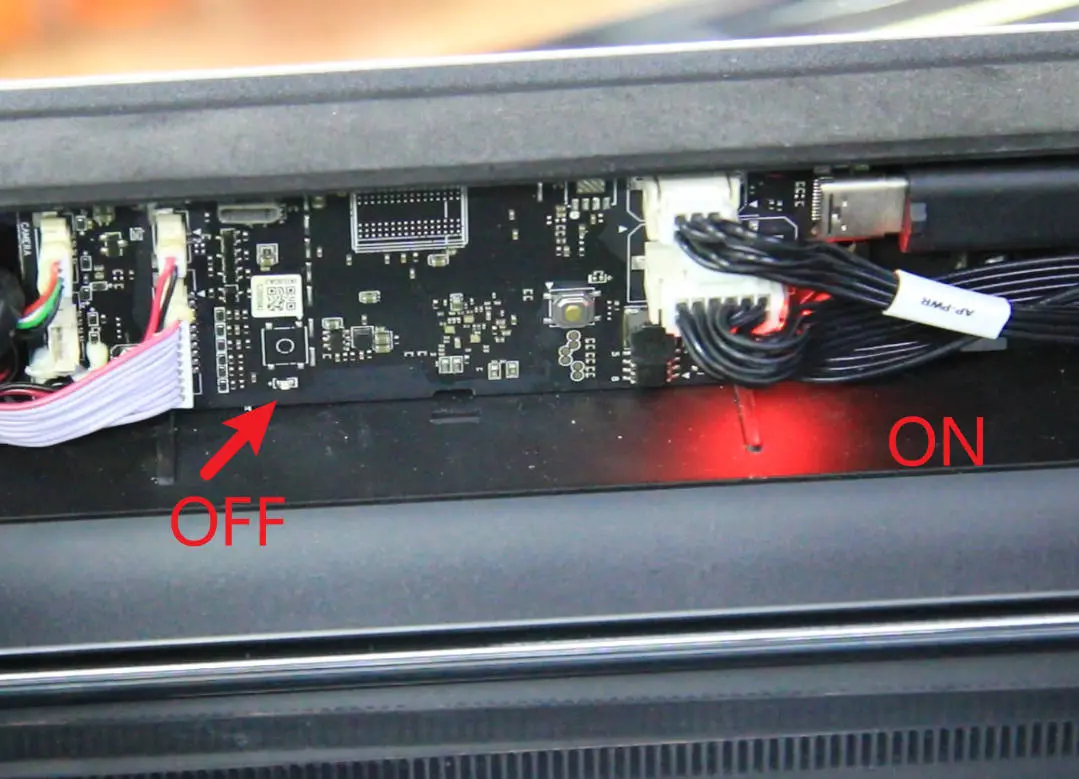

Strømindikatoren (konstant tændt) på AP-kortet er normal, men statusindikatoren for drift er ikke tændt.

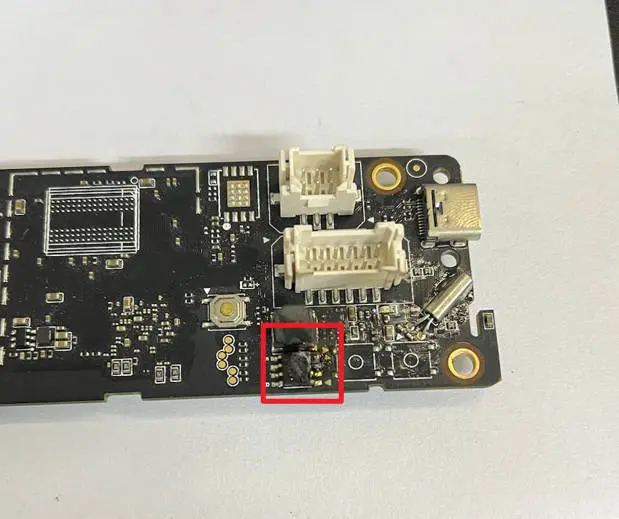

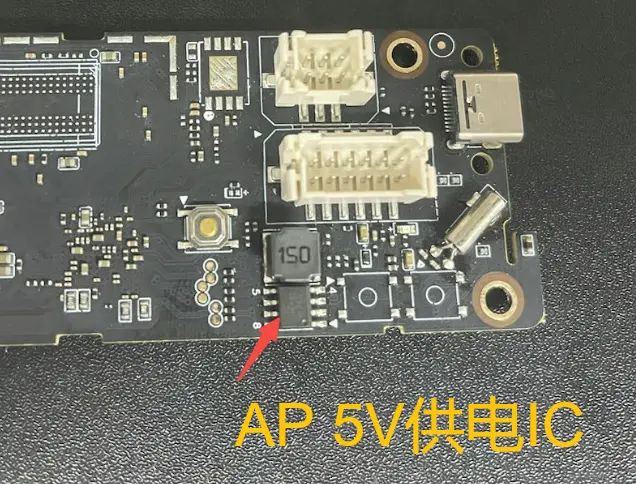

Fejlfinding: Du kan kontrollere, om 5V strømforsynings-IC'en er brændt ud. Normalt vil der være et mærke efter forbrænding. Hvis 5V IC'en er brændt ud, skal AP-kortet og kammerlyset udskiftes.

Hvis 5V strømforsynings-IC'en ikke er brændt ud, er det tilstrækkeligt blot at udskifte AP-kortet.

Links til udskiftning og fejlfinding

• Udskift kammerlyset
• Udskift AP-kortet
• Fejlfinding ved sort/flimrende LCD-skærm og AP-kort
