Udskiftning af skærmforbindelseskablet fra AP board til LCD-displayet

Hvad det er

Skærmforbindelseskablet er et flexibelt kabel, der forbinder AP mainboard og LCD-displaymodulet (LCD high resolution screen).

Ny version med beskyttelsestape	Gammel version

Hvornår skal det bruges

Skærmforbindelseskablet er brækket (gammel version vist), eller stikket er deformeret eller brækket.

Nødvendigt værktøj og materialer

• Nyt skærmforbindelseskabel
• H2.0 unbrakonøgle
• Varmluftpistol
• Silikoneglue

Kun til reference

Sikkerhedsadvarsel og printerens tilstand inden start

Følg trinene i vejledningen under udskiftningen, og sluk printeren under al demontering og montering.

Vejledning

Trin 1 - Sluk

Sluk printeren og fjern glasdækslet.

Trin 2 - Fjern LCD-displayet

Tryk for at frigøre låsen og skub displayet til højre for at låse det op, frakobl dernæst skærmforbindelseskablet for at fjerne displaymodulet.

Trin 3 - Åbn AP board-dækslet

Åbn AP board-dækslet som vist på billederne nedenfor.

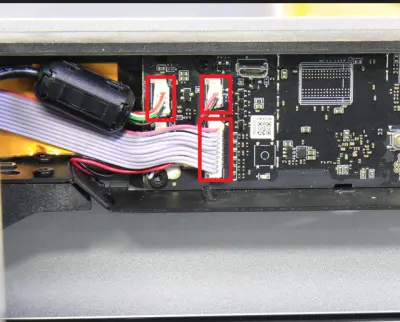

Trin 4 - Frakobl kabler

Varm silikonegluen på stikkene op med en varmluftpistol, og frakobl dernæst kameraets kabel, kammerlys-kablet og knappekortets kabel.

Trin 5 - Træk skærmforbindelseskablet tilbage

Fjern den klare fastgørelsestape og træk skærmforbindelseskablet tilbage gennem det firkantede hul.

Trin 6 - Lås AP board op

Fjern 5 skruer som vist på billedet nedenfor og adskil AP mainboard fra kammeret.

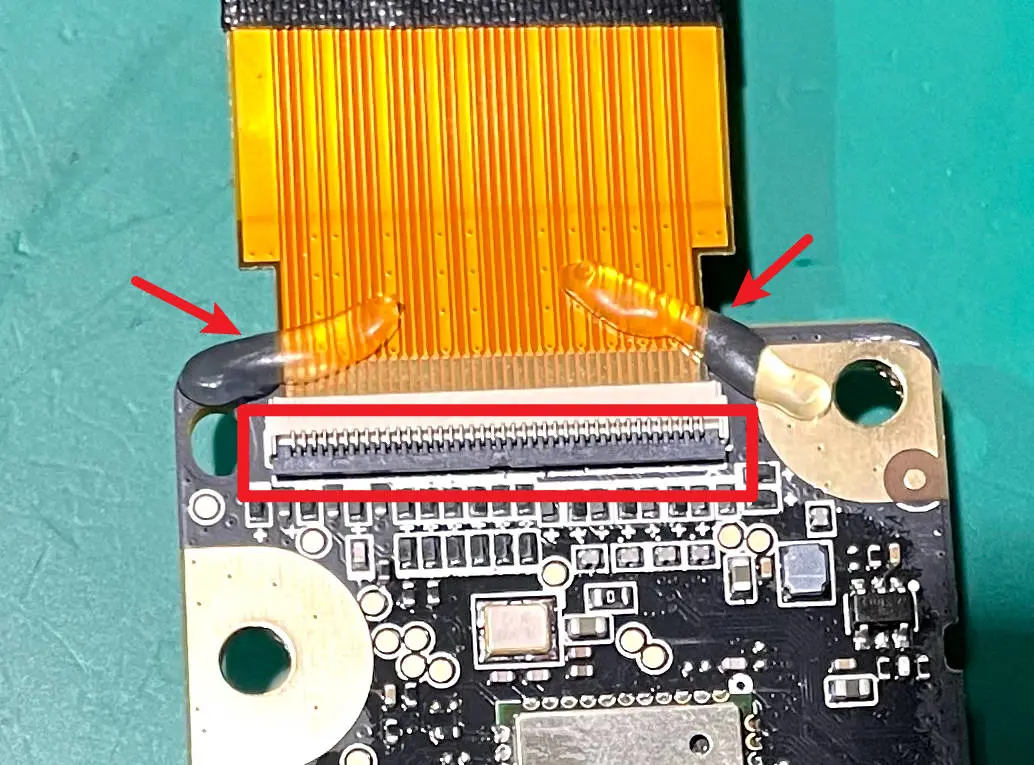

Trin 7 - Frakobl skærmforbindelseskablet

Varm gluen op med en varmluftpistol, lås stikket op og fjern skærmforbindelseskablet, rens gluerester.

Trin 8 - Tilslut skærmforbindelseskablet

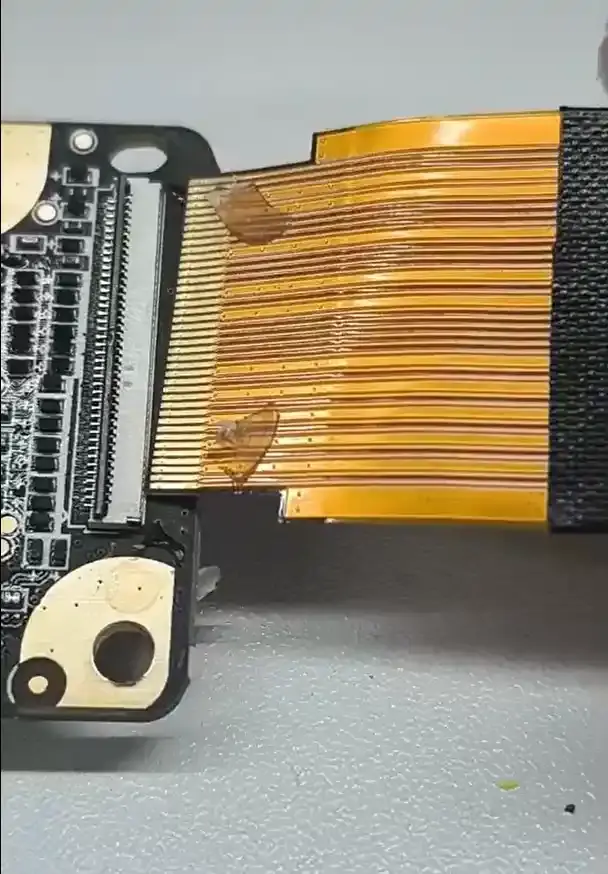

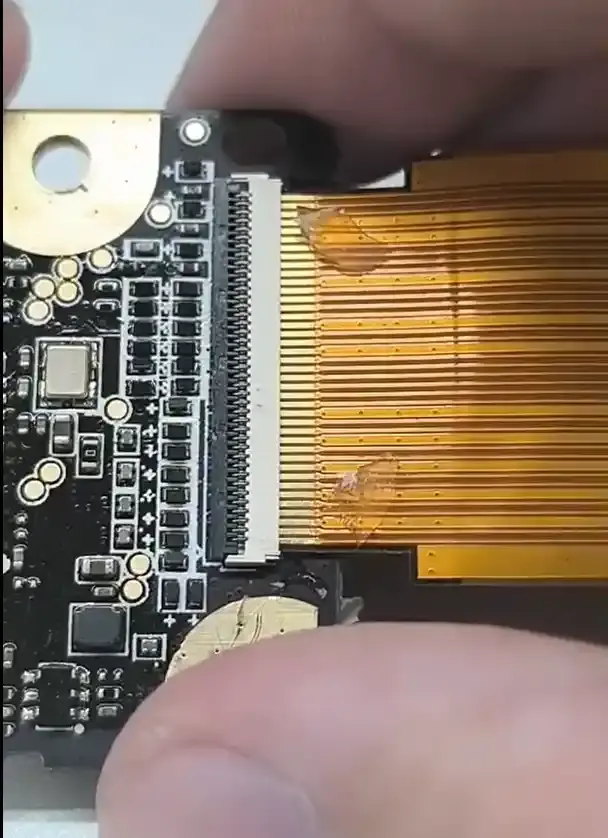

Tilslut det nye skærmforbindelseskabel til AP mainboard.

BEMÆRK: Vær opmærksom på retningen af skærmforbindelseskablet - forbindelsespinnene vender opad som vist på billederne nedenfor.

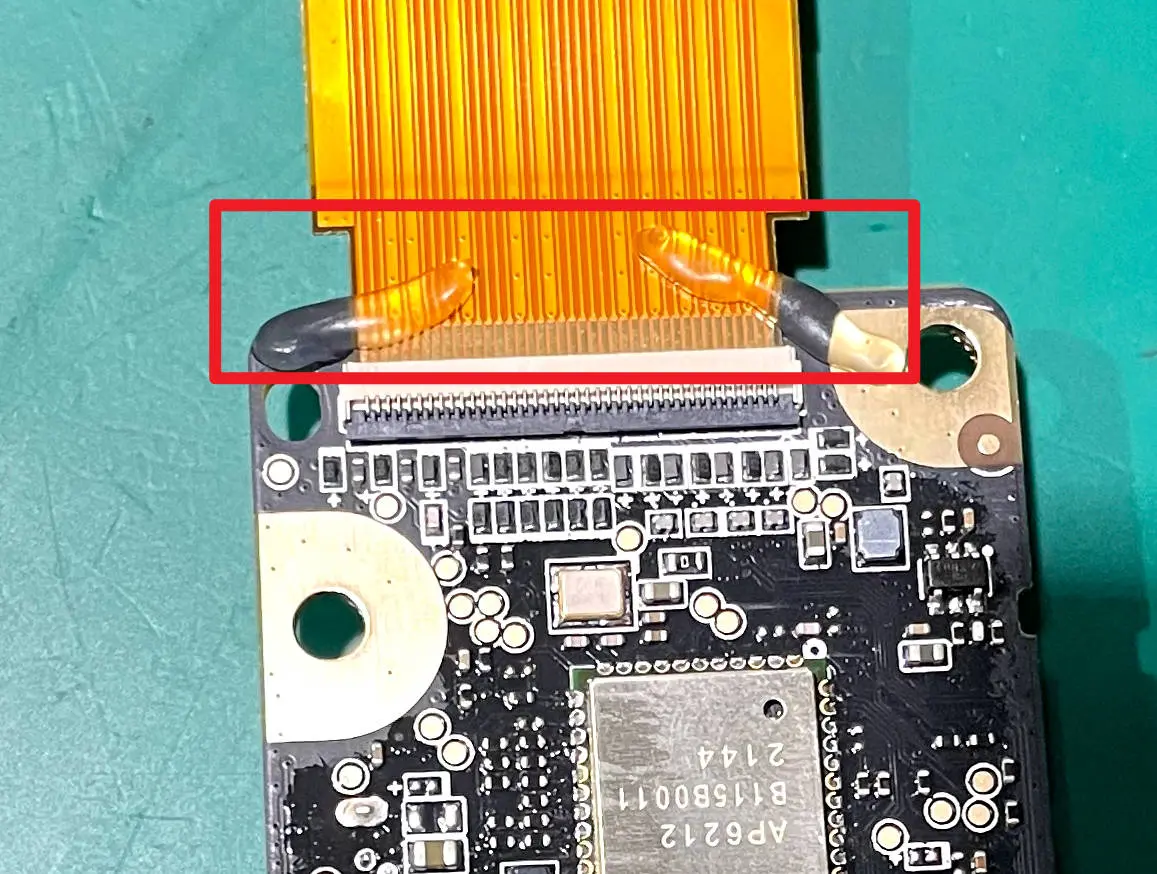

Trin 9 - Påfør glue eller tape

Påfør glue på stikket, eller brug en stærk tape til at dække stikket, for at sikre at skærmforbindelseskablet ikke mister forbindelsen under montering.

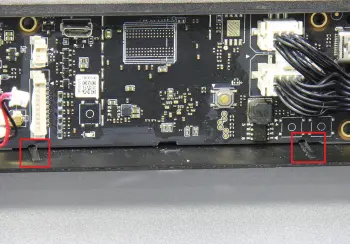

Trin 10 - Monter AP board

(Når gluen er tørknet) Juster sporene og stopblokken for at montere AP board, spænd 5 skruer.

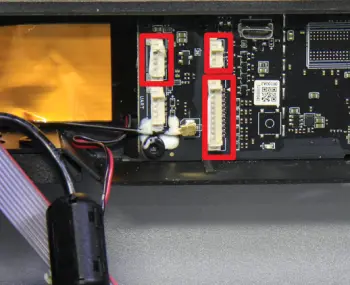

Trin 11 - Tilslut kabler

Tilslut knappekortets kabel, LED-kablet og kameraets kabel, og påfør silikone på de 3 stik, og lad dem stå i mindst 30 minutter.

Trin 12 - Før FPC igennem

Fald forbindelsesFPC'en og før den igennem det firkantede hul, arranger kablerne og fastsæt den klare fastgørelsestape.

Trin 13 - Monter displaymodulet

Tilslut skærmforbindelseskablet til stikket på displayet, træk kablet ind til passende længde og monter displaymodulet, skub displaymodulet til venstre for at sætte det på plads.

Trin 14 - Luk AP-dækslet

Luk AP board-dækslet og monter glasdækslet.

Verificer at udskiftningen er lykkedes

Tænd printeren. Hvis LCD-skærmen lyser op og vises uden fejl, og touchskærmens reaktion er normal når du rører den, er udskiftningen gennemført og vellykket.

Kontroller ellers forbindelserne og prøv igen. Hvis problemerne fortsætter, bedes du kontakte Bambu Lab serviceteam for yderligere assistance.
