Hjælpeblæser til delkøling - venstre - installationsvejledning til P2S

Hjælpeblæser til delkøling - venstre

Hjælpeblæseren til delkøling (venstre) er en kraftig 12W-blæser, som er et valgfrit tilbehør. Den monteres på venstre side af kammeret og giver bedre køleforhold ved højhastighedsprint.

Hvornår bruges denne guide

• Beskadigede vinger på blæseren
• Motorsvigt i blæseren
• Unormal støj fra blæseren

Nødvendige værktøjer og materialer

1. Hjælpeblæser til delkøling (venstre)
2. H2,0 unbrakonøgle

VIGTIGT!

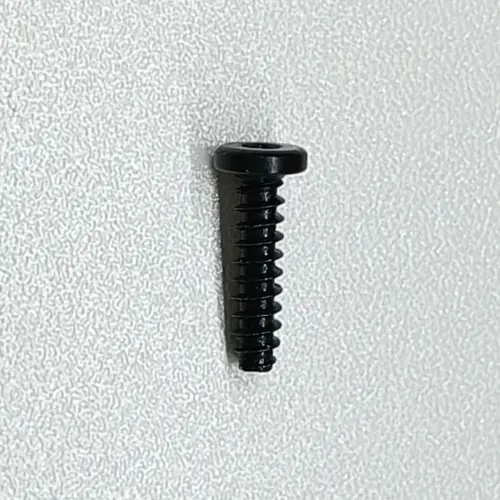

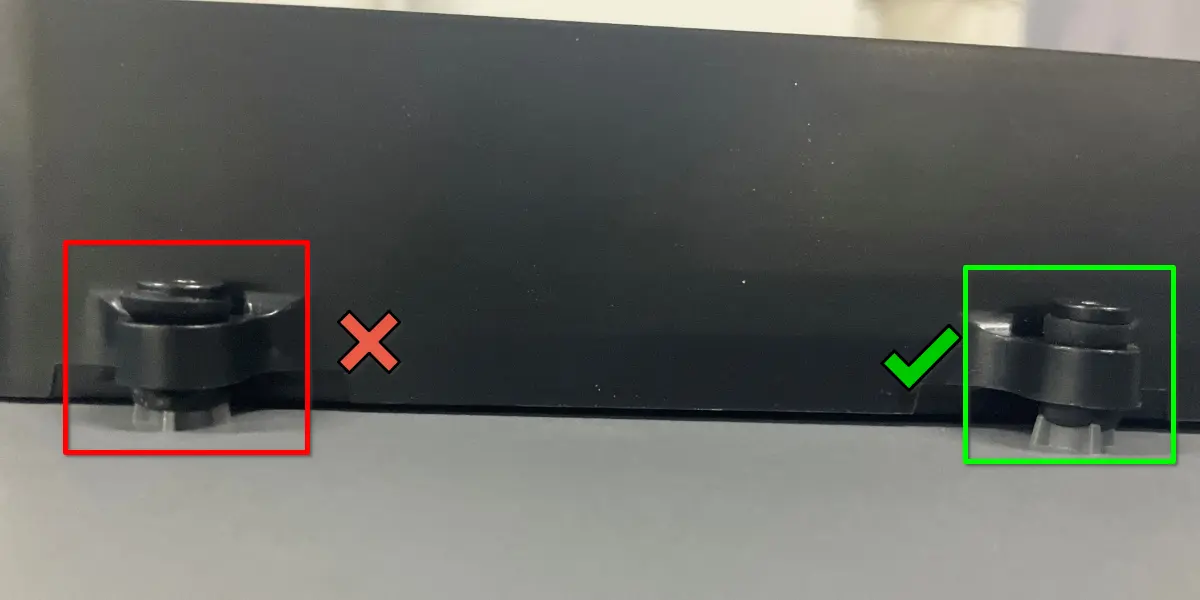

For den første batch af hjælpeblæsere til delkøling (venstre) er de medfølgende skruer lidt for lange. Hvis de strammes helt i, kan sidepanelet bugte ud. Under montering strammes skruen, indtil den netop rører silikonen. Blæseren leveres med dobbeltsidigt klæbebånd, som sikrer en fast fastgørelse.

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid printeren og kobl strømforsyningen fra, inden du udfører vedligeholdelsesarbejde. Undlader du dette, er der risiko for elektrisk stød, kortslutning og skade på printeren eller omgivelserne.

Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og være meget omhyggelig med ikke at klemme, beskadige eller lægge pres på eksponerede ledninger, stik eller kredsløbskort. Dysen kan desuden være meget varm, så rør aldrig ved den med bar hud.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne guide, bedes du oprette en ny sag på vores supportside for at få hjælp.

Installer hjælpeblæser til delkøling - venstre

Trin 1: Sænk varmesengen

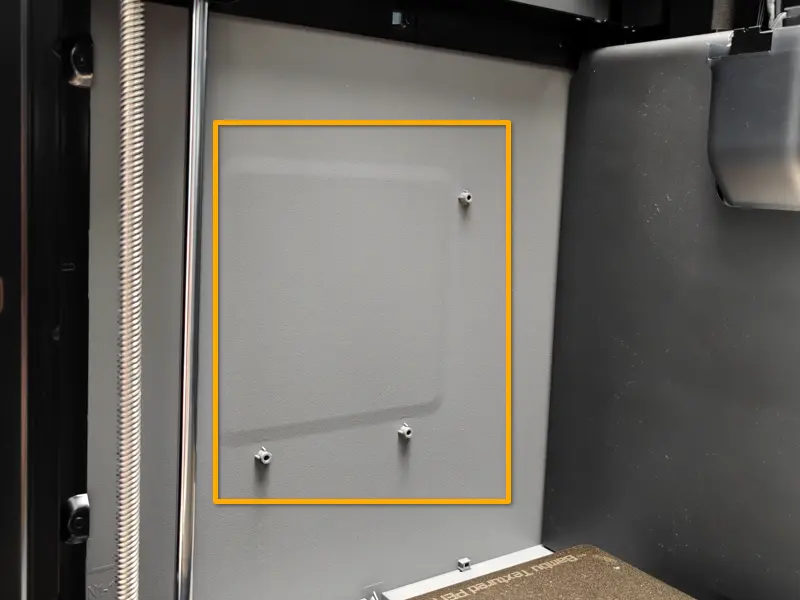

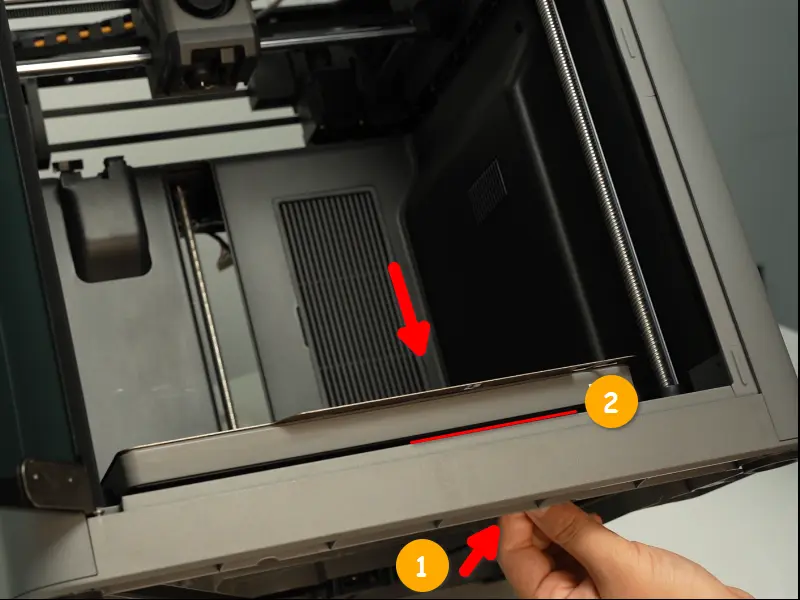

Tip printeren, træk Z-bæltet for at sænke varmesengen, og frigør installationspositionen for hjælpeblæseren til delkøling (venstre) helt.

Trin 2: Fjern bagpanelet

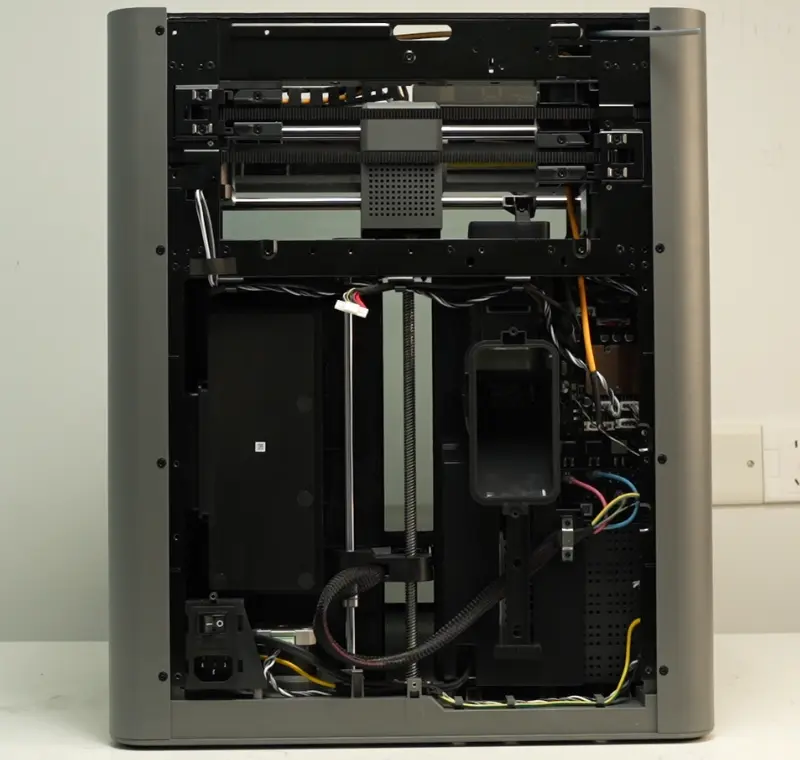

Se denne wiki for at fjerne bagpanelet: Udskift P2S bagpanel.

Trin 3: Installer hjælpeblæseren til delkøling - venstre

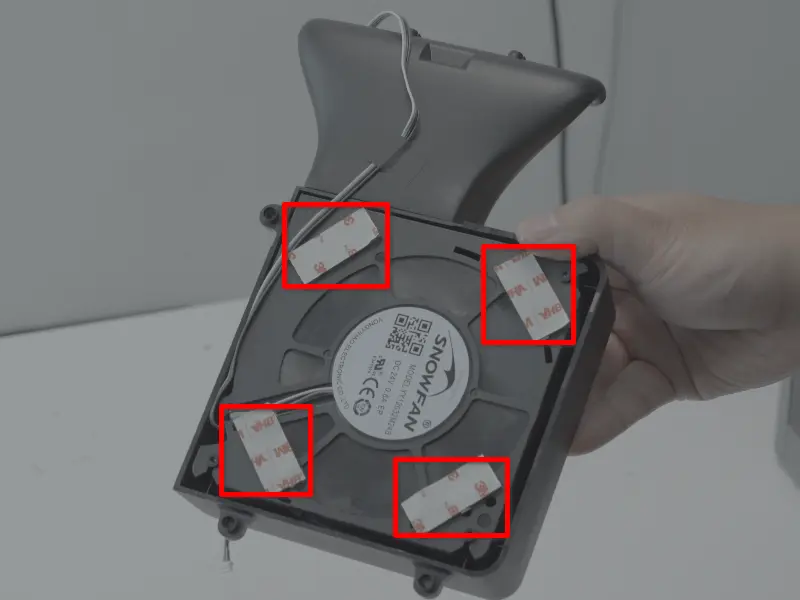

1. Fjern beskyttelsespapir fra det dobbeltsidede klæbebånd på blæseren;

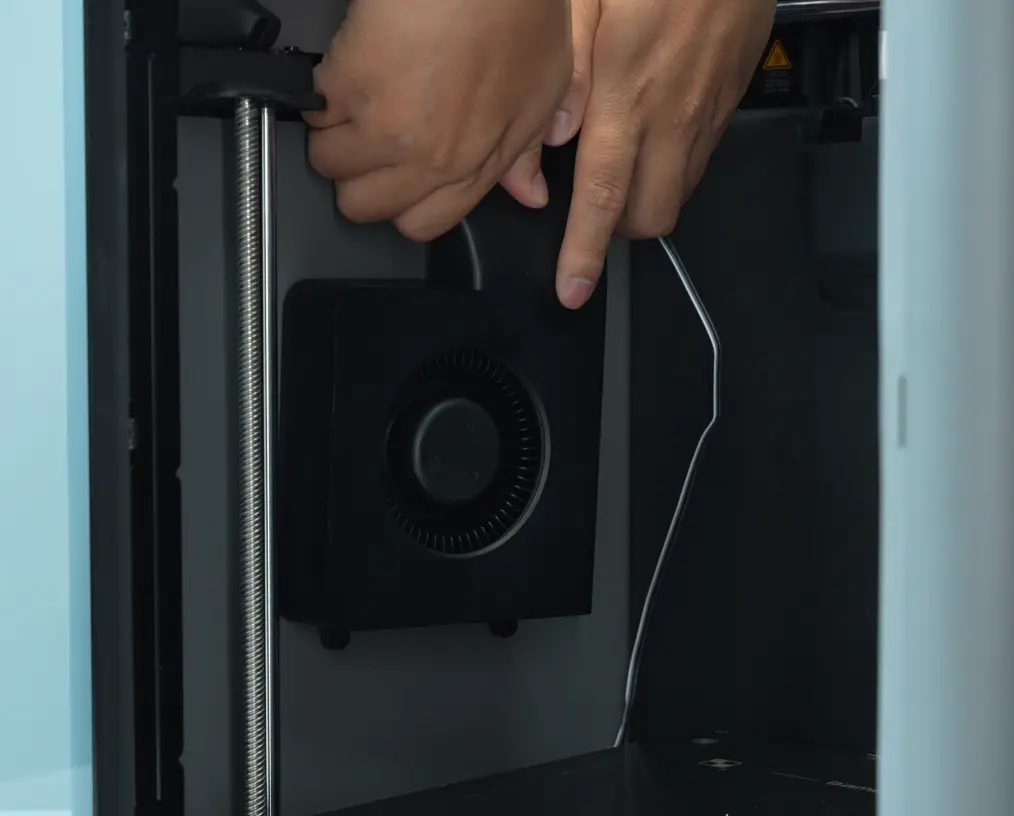

2. Placer blæseren ud for tappenes placering og stram tre skruer med en H2,0 unbrakonøgle.

Trin 4: Tilslut blæserens kabel

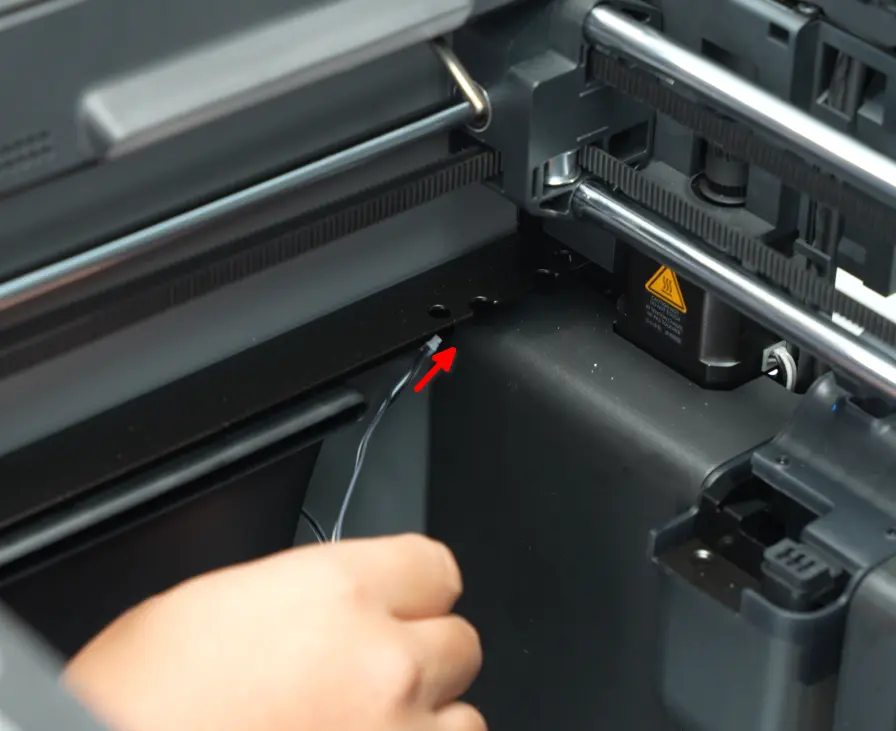

1. Før blæserkablet gennem spalten mellem sidepanelet og den indvendige hylde;

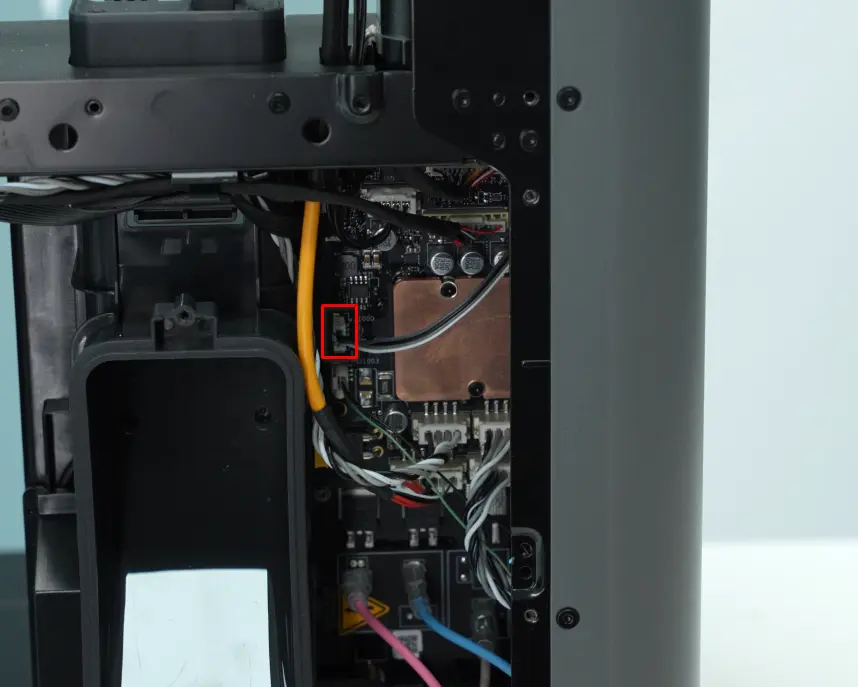

2. Tilslut kablet til MC-kortet.

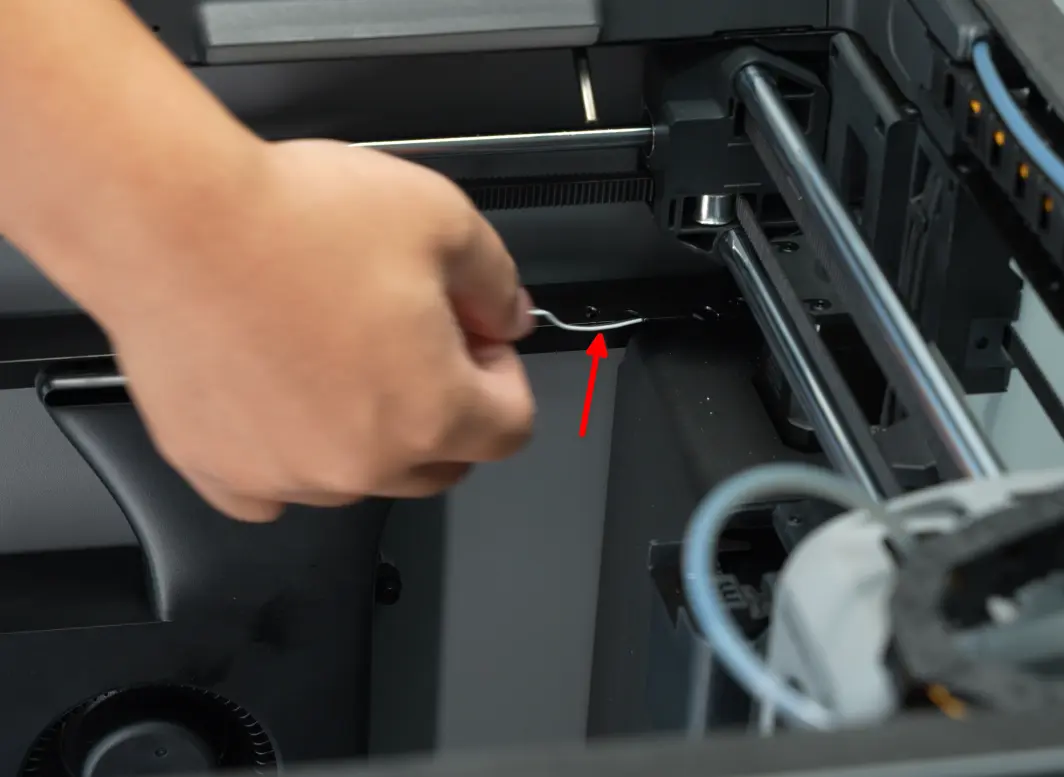

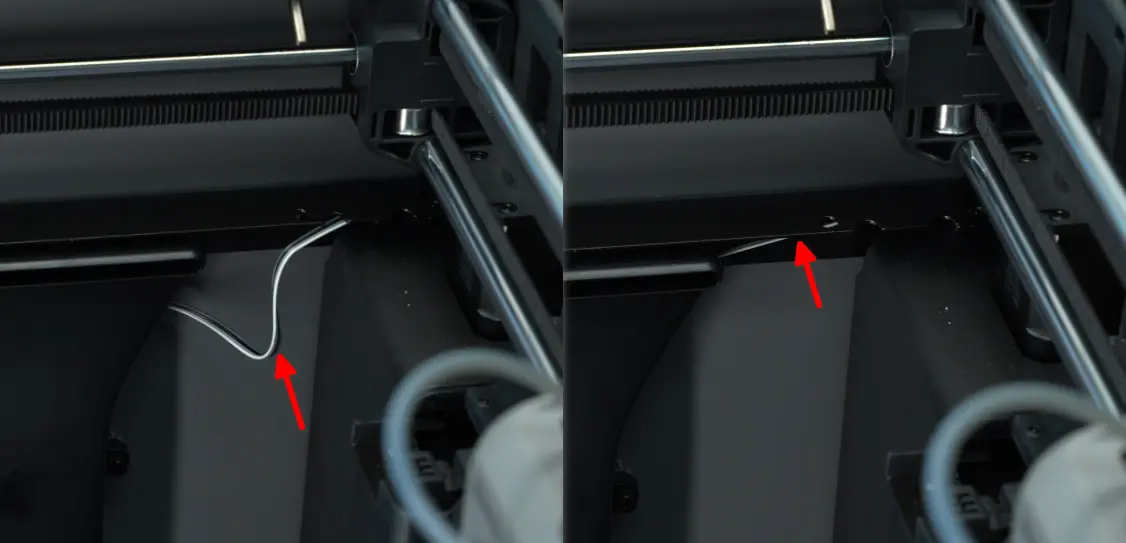

3. Styrings af kabel: Træk kablet fra MC-kortets side og fastgør derefter kablet til tværbjælken.

Trin 5: Installer bagpanelet

Se denne wiki for at installere bagpanelet: Udskift P2S bagpanel.

Fjern hjælpeblæseren til delkøling - venstre

Trin 1: Sænk varmesengen

Tip printeren, træk Z-bæltet for at sænke varmesengen, og frigør hjælpeblæseren til delkøling helt.

Trin 2: Fjern bagpanelet

Se denne wiki for at fjerne bagpanelet: Udskift P2S bagpanel.

Trin 3: Afbryd hjælpeblæserens kabel

Afbryd hjælpeblæserens kabel fra MC-kortet.

Trin 4: Fjern hjælpeblæserens kabel

1. Brug en H2,0 unbrakonøgle til at fjerne de tre skruer, der holder blæseren;

2. Træk derefter fast for at adskille blæseren (fastgjort med dobbeltsidigt klæbebånd) fra sidepanelet.

3. Træk blæserkablet ud og fjern hjælpeblæseren.

Verificering af succes

Tilslut strømkablet og tænd printeren. Tryk på ikonet Hjælpeblæser til delkøling på skærmen for at aktivere blæseren. Hvis hjælpeblæseren fungerer som forventet, er udskiftningen gennemført.
