P2S XY-akse styrerulle smøring

Nødvendige materialer

• Smøreolie

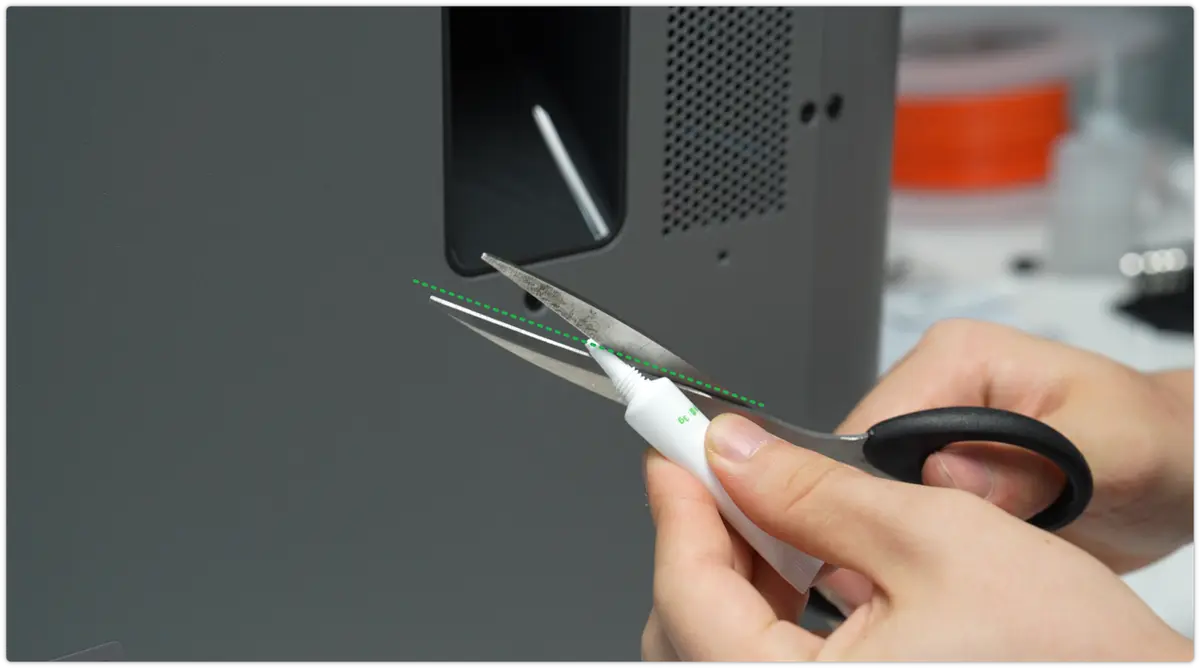

Det anbefales at skære flasketuppen af på skrå for mere præcis påføring.

Tips: Den smøreolie der følger med printeren kan have varierende emballage. Brug en spids dyse eller pipette til præcis påføring.

Sikkerhedsanvisninger

Det er afgørende at slukke printeren inden du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og printerhoved-kabler. Udfører du opgaver med printeren tændt, risikerer du kortslutning, der kan medføre elektronikskader og sikkerhedsrisici.

Kontroller altid temperaturen på hotend og varmeseng, inden du arbejder på printeren. Undgå vedligeholdelse, mens de er varme. Skal du arbejde ved høje temperaturer, skal du bære varmebestandige handsker for at sikre en sikker og effektiv arbejdsgang.

Har du spørgsmål til denne vejledning, kan du oprette en supporthenvendelse her, så hjælper vi dig hurtigt.

Smøring af styreruller

Videovejledning

Spændingsstyrerullen

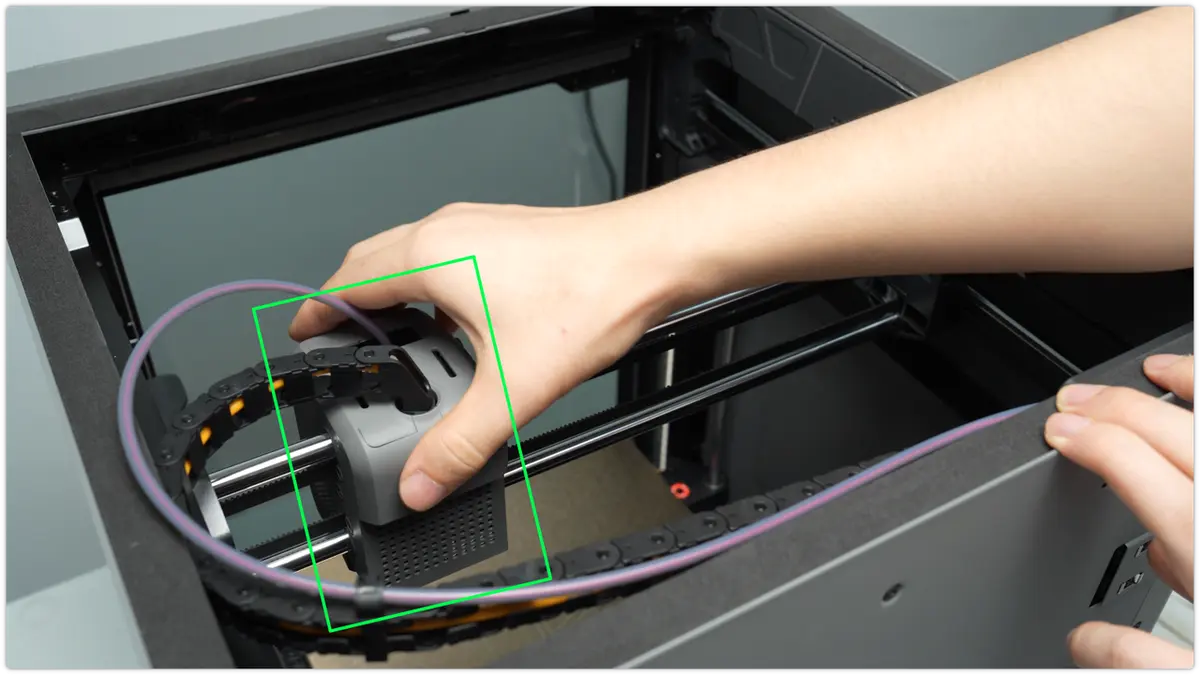

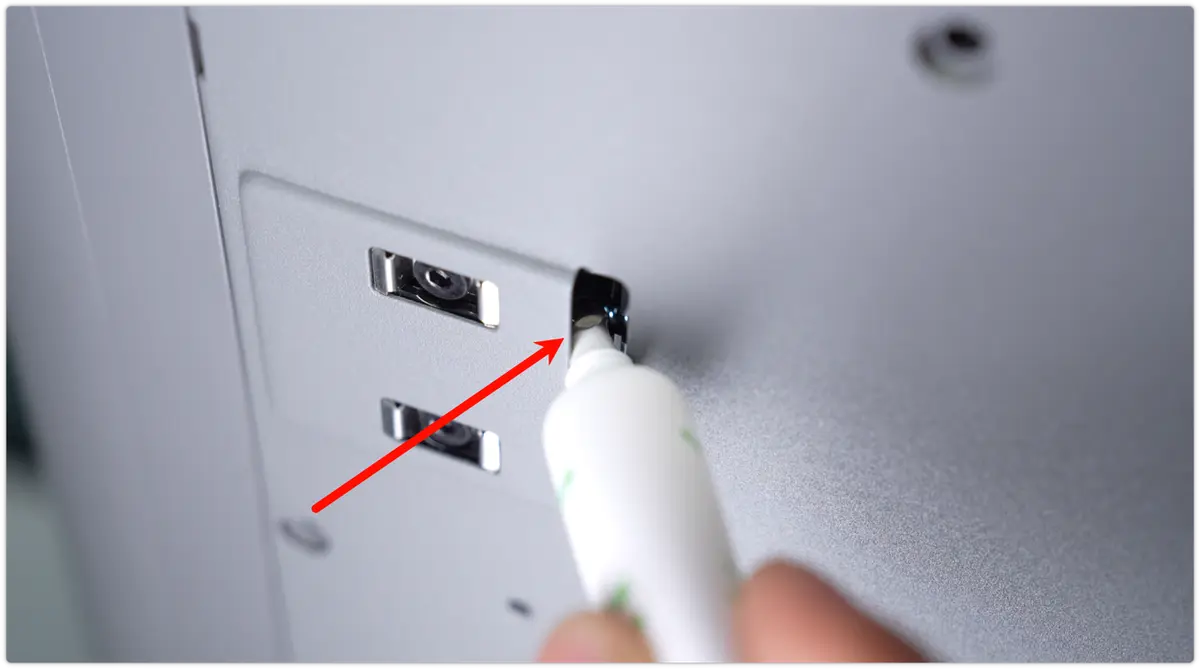

Gå til bagsiden af printeren og smør den venstre spændingsstyrerulle. Flyt printerhovedet til venstre side inden smøring, så olien kan fordele sig.

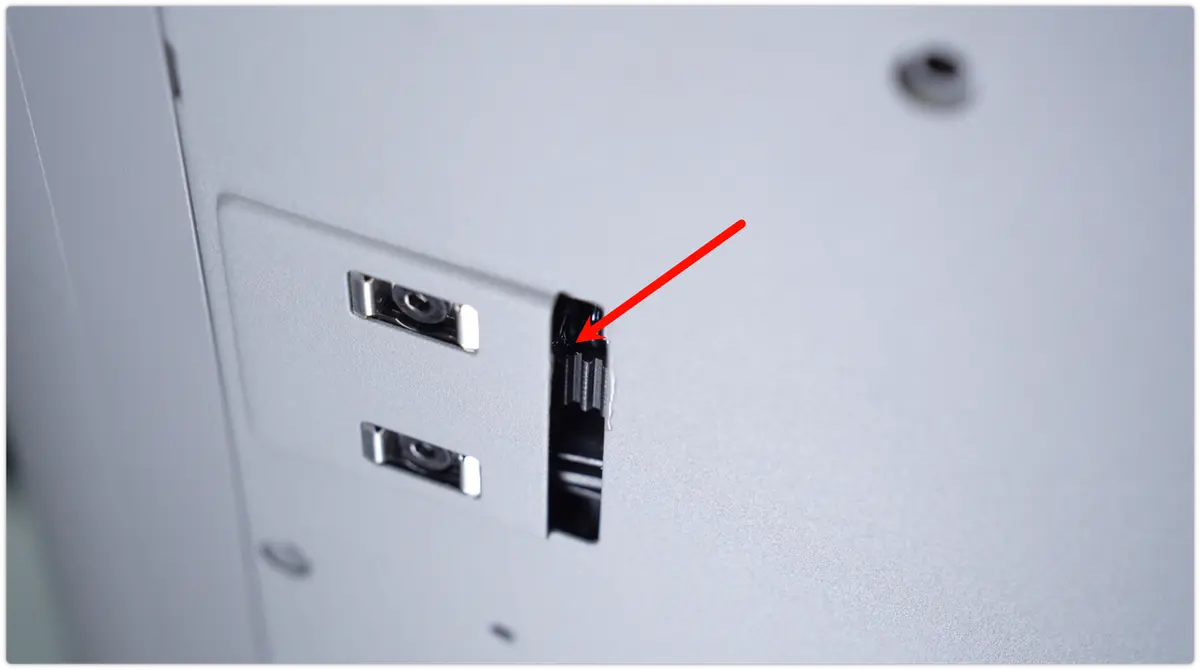

Påfør 1-2 dråber olie øverst på remmen ved det kontaktpunkt der vises nedenfor:

Omfattende tests bekræfter, at denne smøremetode ikke påvirker remmens styrke eller levetid.

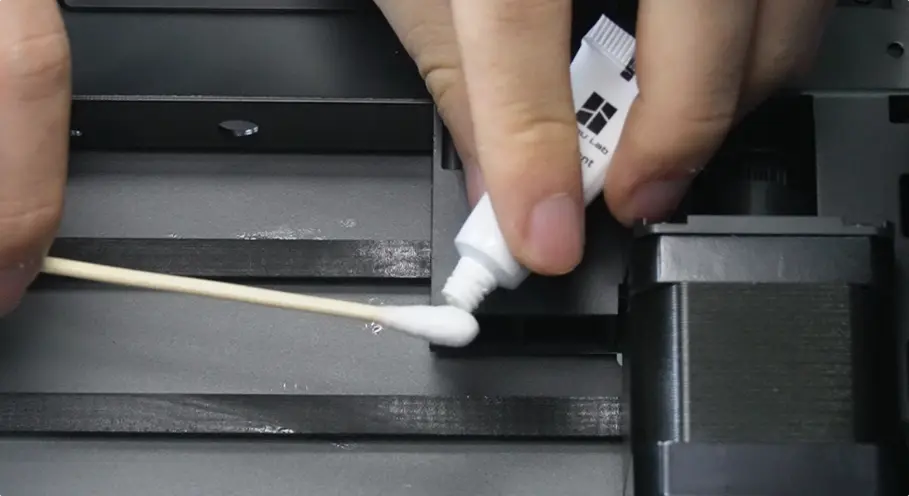

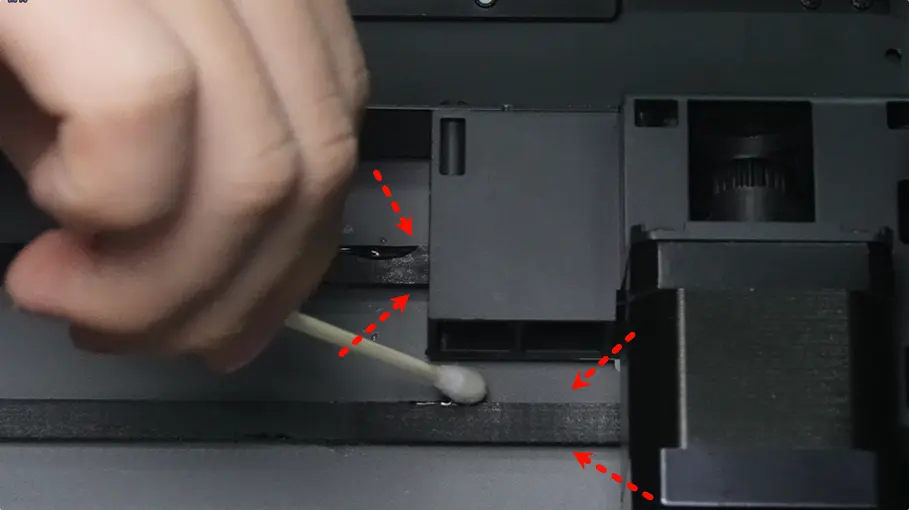

Hvis smøreolie ikke kan påføres direkte ved den bageste styrerulle, kan du i stedet påføre olie på øvre og nedre remkanter inde i kammeret. Flyt derefter printerhovedet, så olien føres ind i styrerulle via rembevægelsen. Denne metode giver også støjreduktion og smøring.

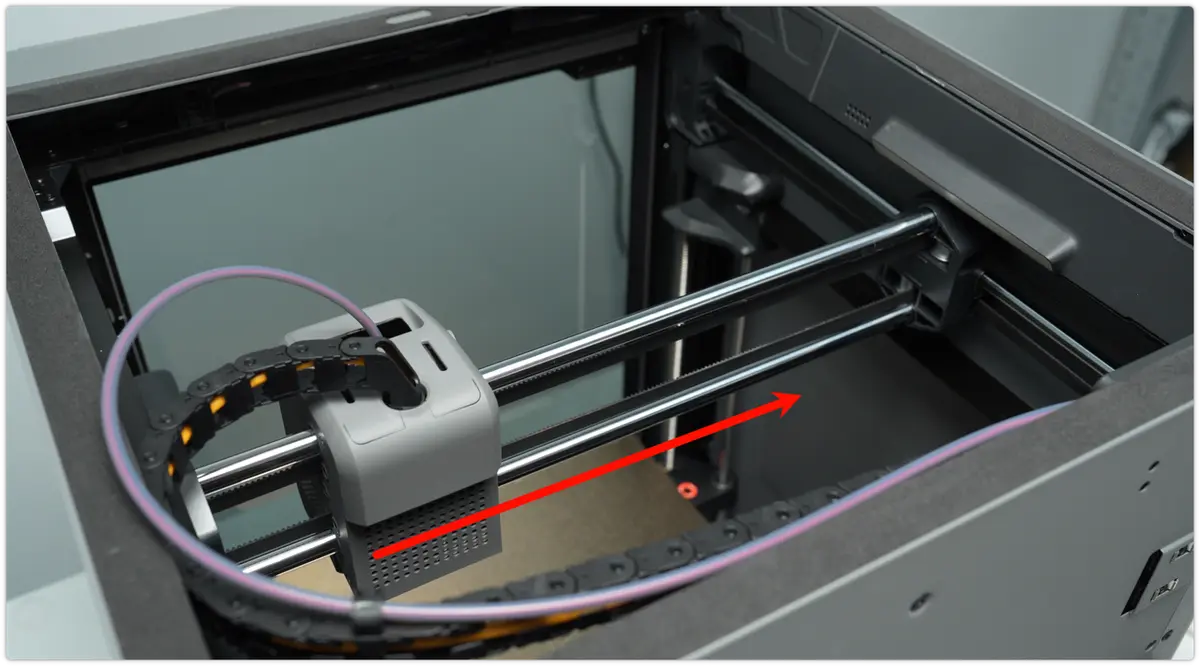

Efter påføring af olie, flyt forsigtigt printerhovedet mod højre, så smøremidlet trænger jævnt ind i styrerulle.

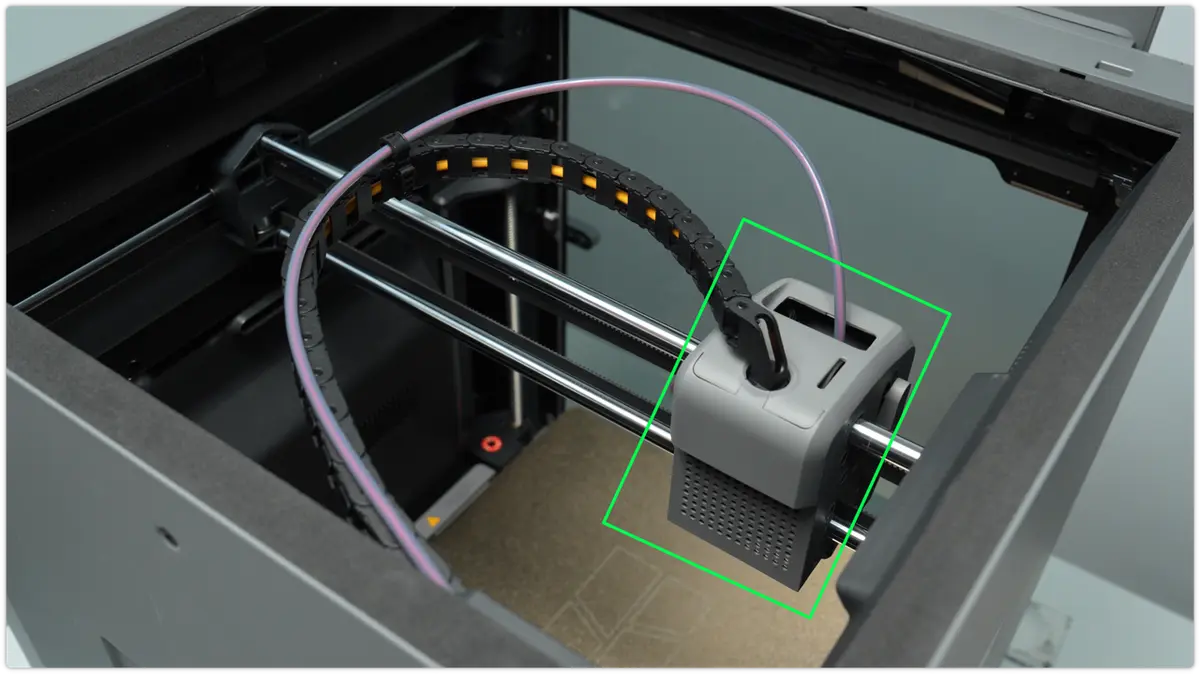

Gentag processen for den højre styrerulle. Flyt først printerhovedet til højre.

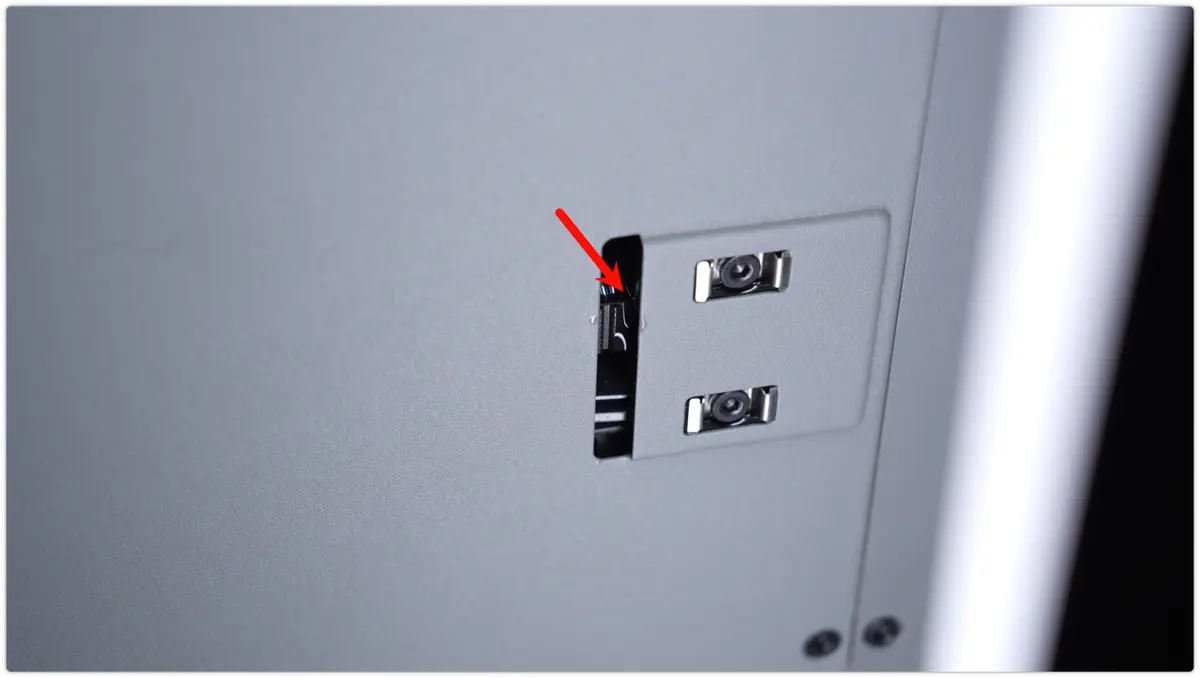

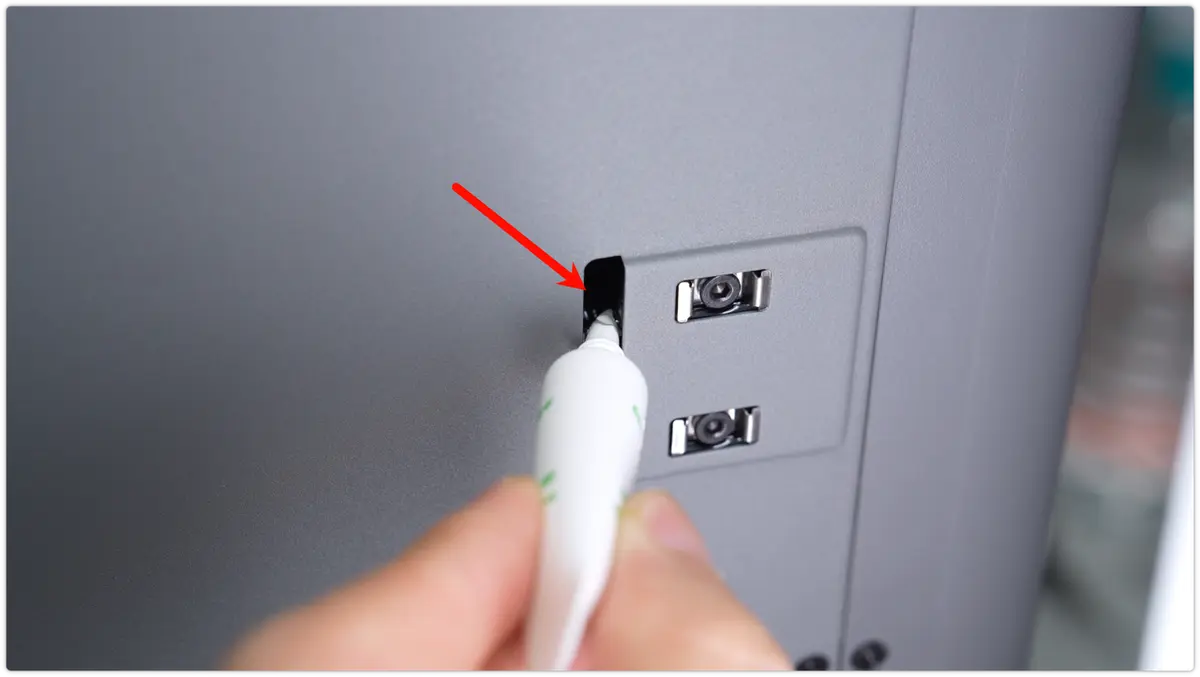

Påfør 1-2 dråber olie øverst på remmens kontaktpunkt som vist:

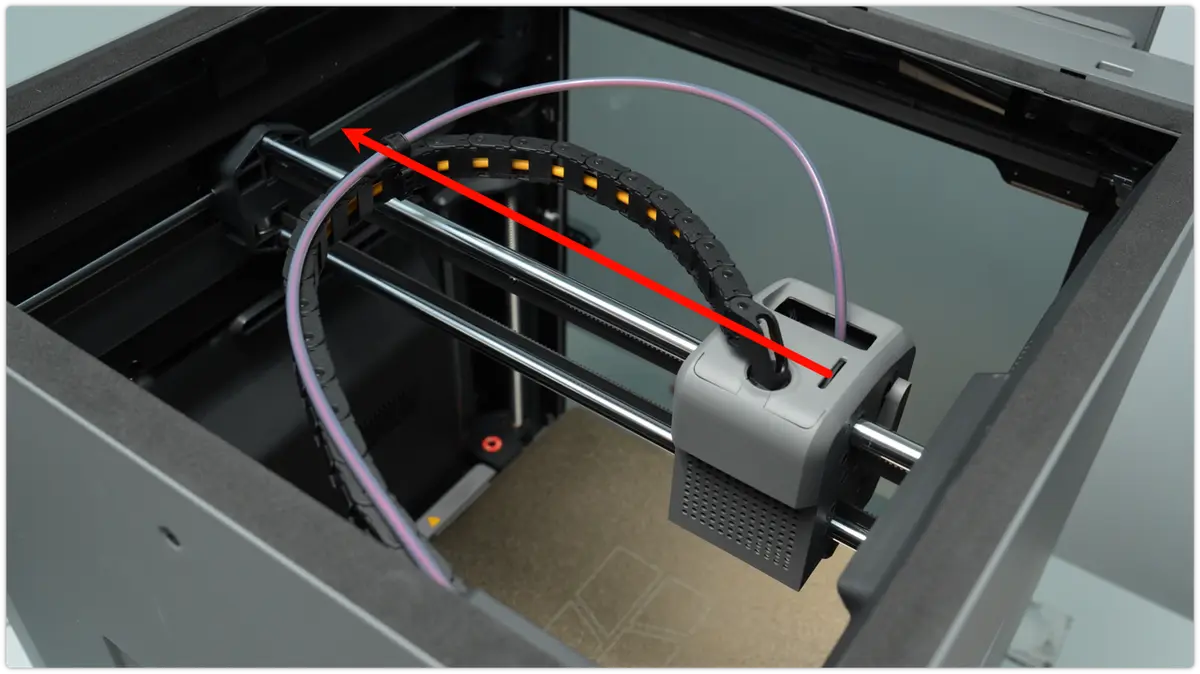

Flyt derefter forsigtigt printerhovedet til venstre, så smøremidlet fordeles jævnt inde i styrerulle.

XY-ramme styrerullen

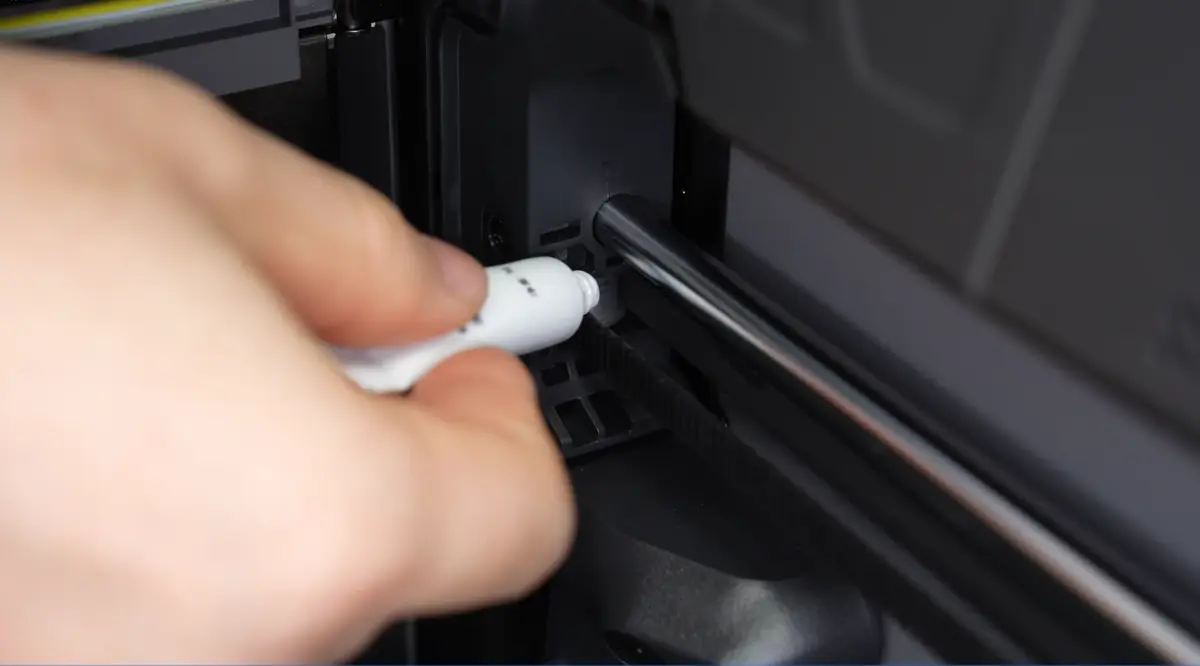

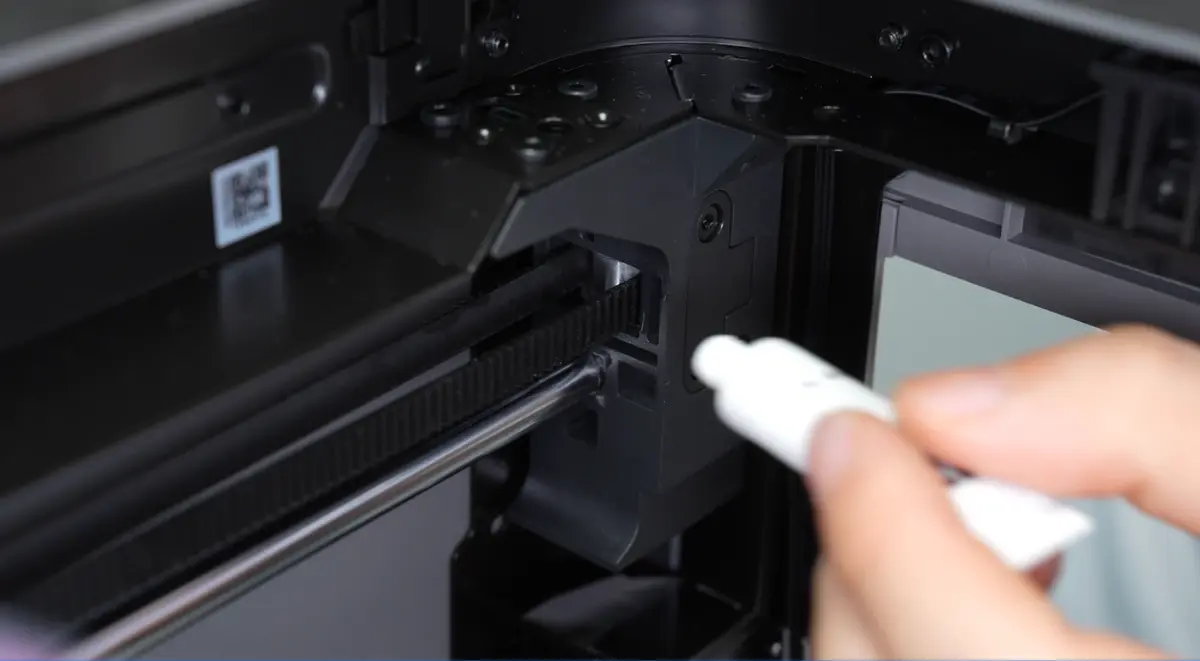

Smør de forreste styrerullen over frontglasdøren på begge sider. Påfør smøremiddel øverst på remmen, hvor den rører rullen, så olien naturligt spreder sig indad under drift.

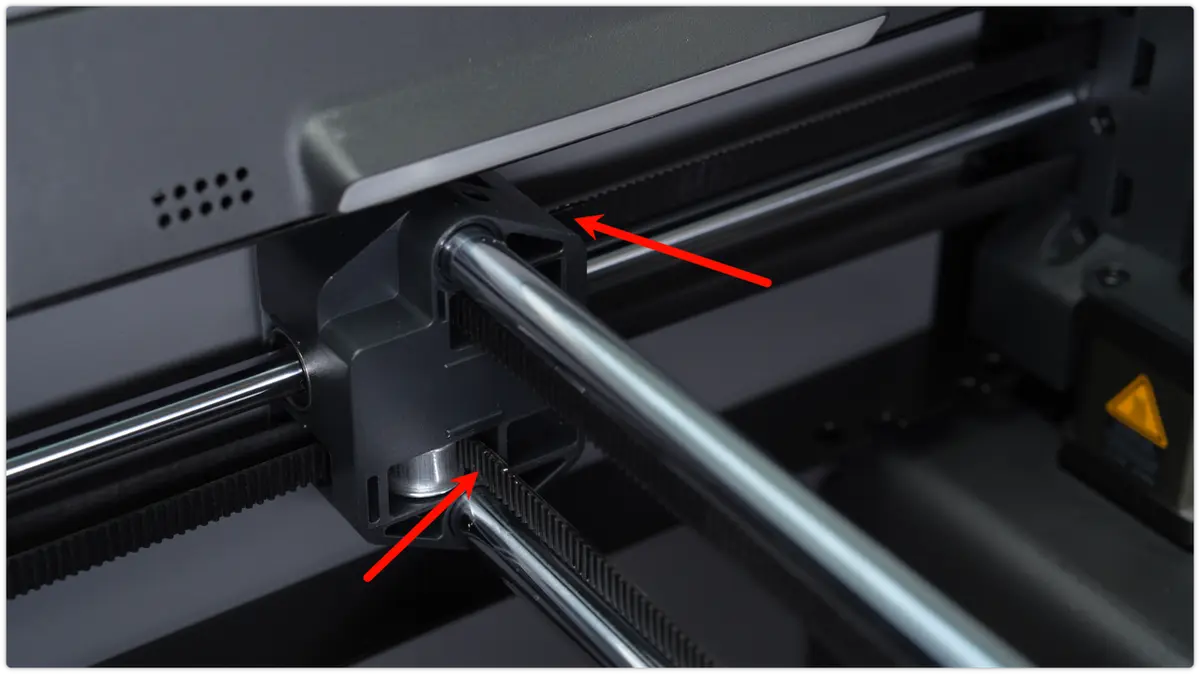

Smør derefter styrerullerne på begge sider af X-akselsamlingen. Påfør olie på remkanten ved de to markerede positioner.

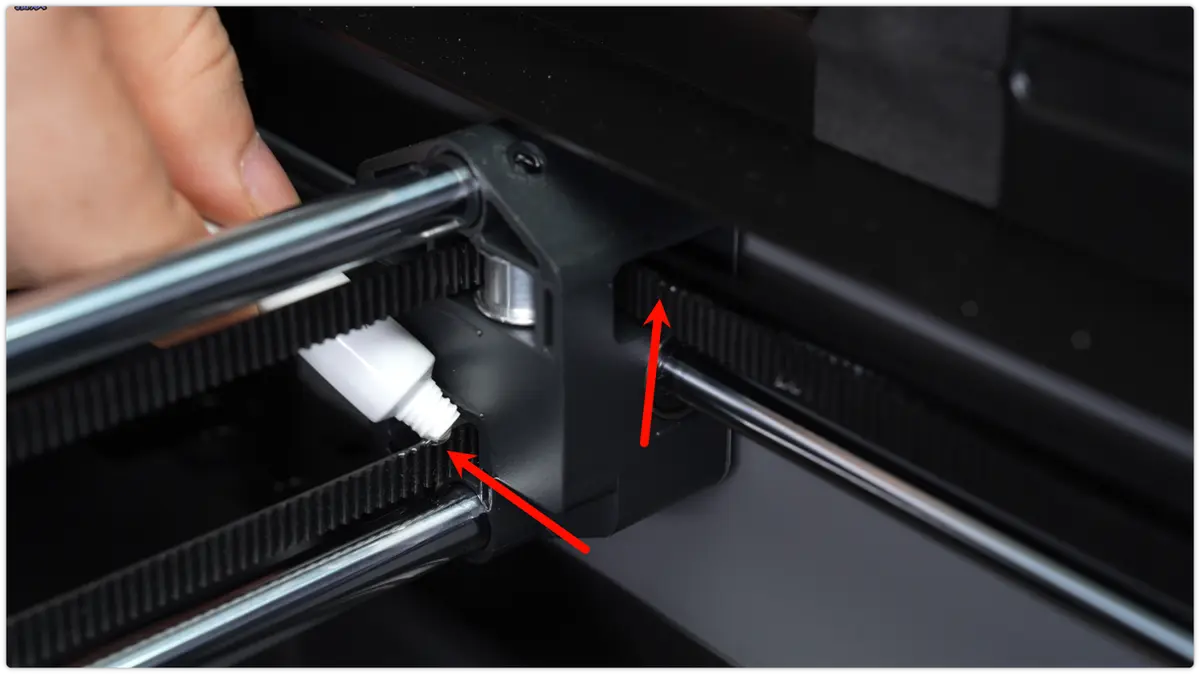

Gør det samme for de højre styrerullen og påfør olie på de to øverste kontaktpunkter.

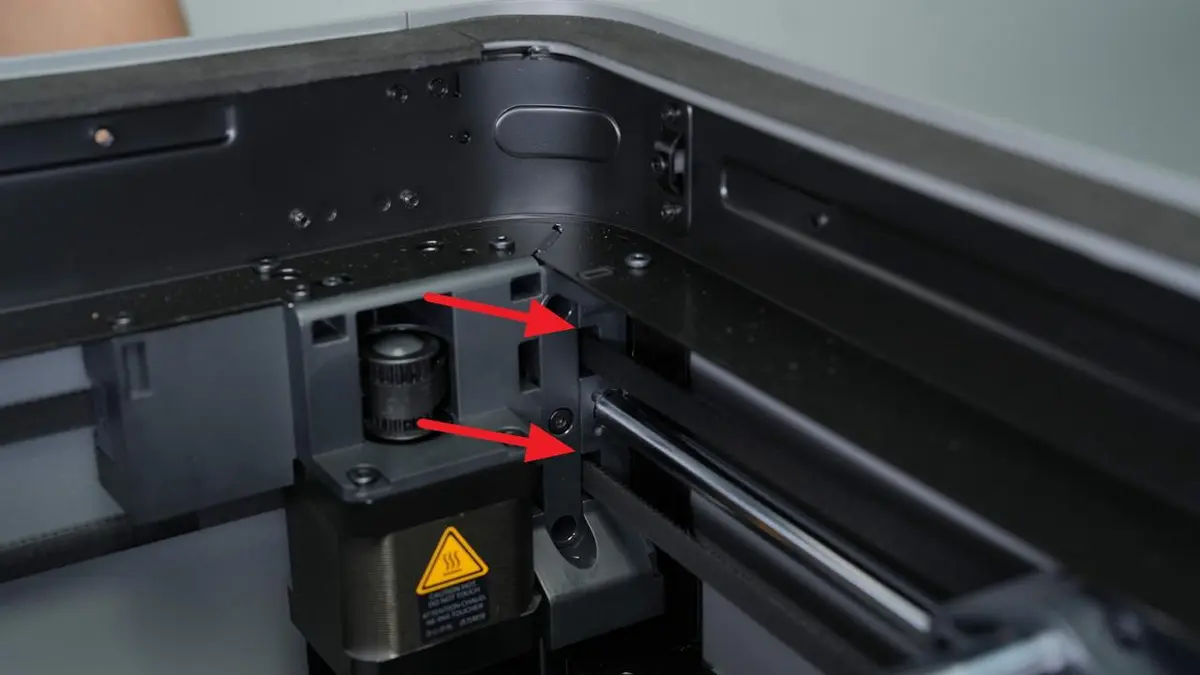

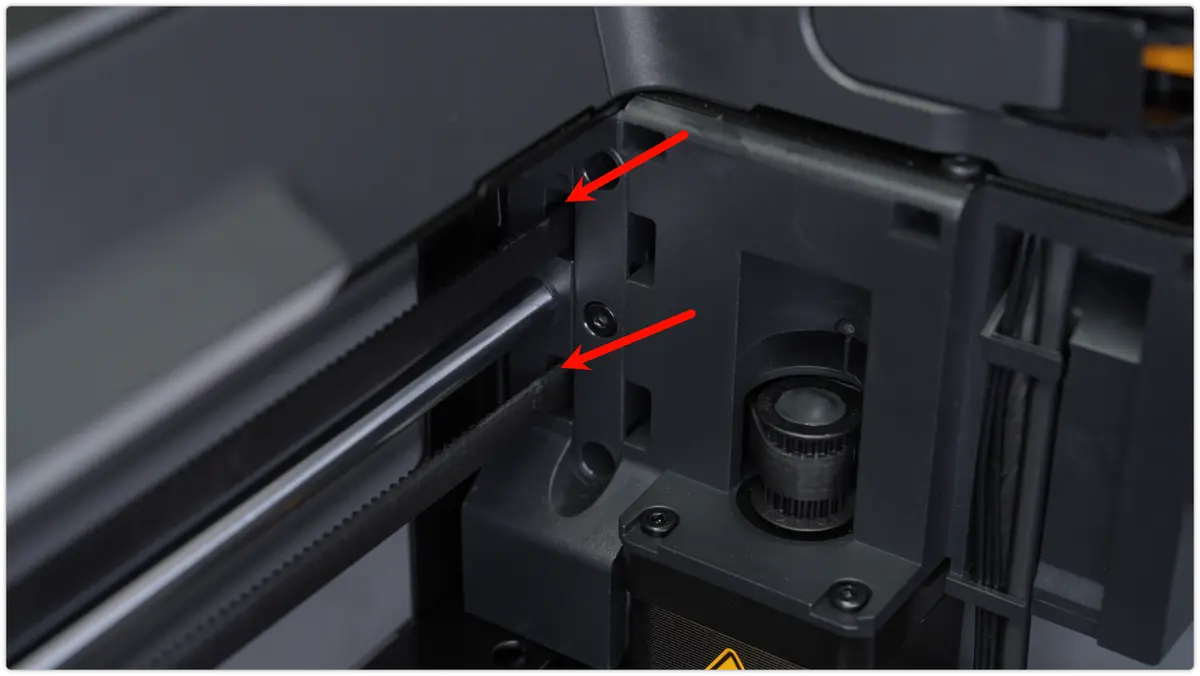

Smør derefter de bageste styrerullen øverst på den øvre og nedre rem (1-2 dråber til hver).

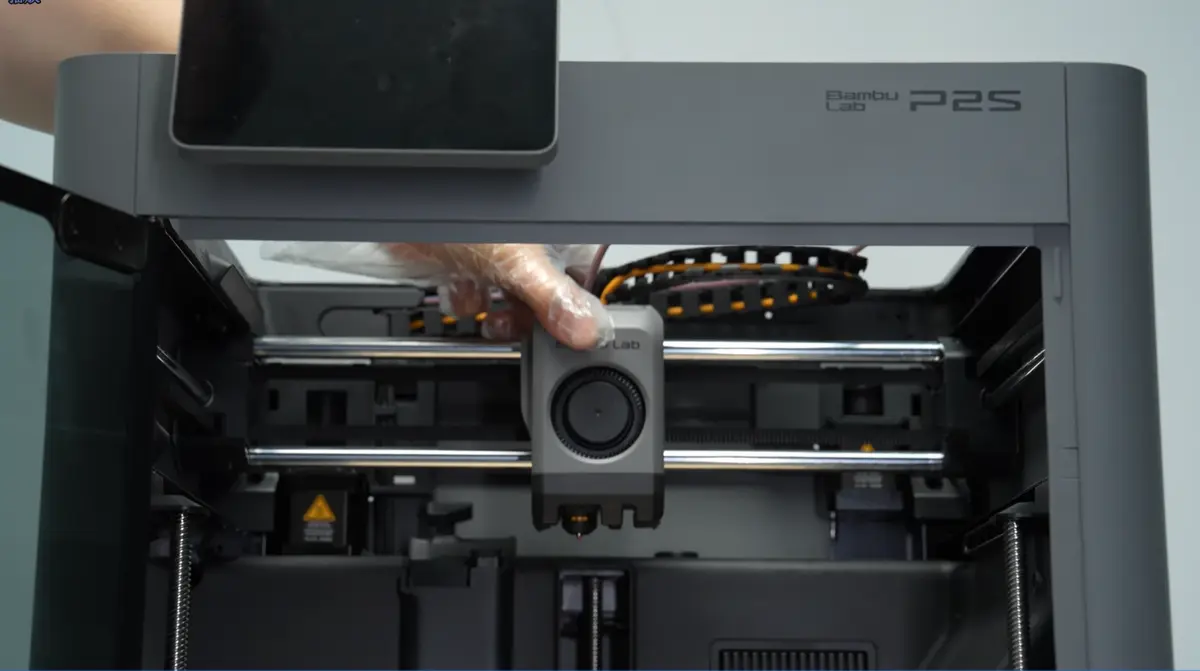

Efter påføring af olie, flyt printerhovedet manuelt i fuld rækkevidde i både X- og Y-retningen for at fordele smøremidlet jævnt.

Smøring af styreaksler

Dette gælder forreste styreaksler (venstre og højre) og bageste styreaksler (venstre og højre). Styrerullerne i det centrale X-akselmontage er forseglet og kræver ikke akselsmøring.

Inden smøring løsnes de fire remspændingsskruer bag på printeren (de behøver ikke fjernes fuldstændigt) for at frigøre remspændingen, hvilket gør det lettere at montere monteringsblokken bagefter.

Smøring af forreste styreaksler

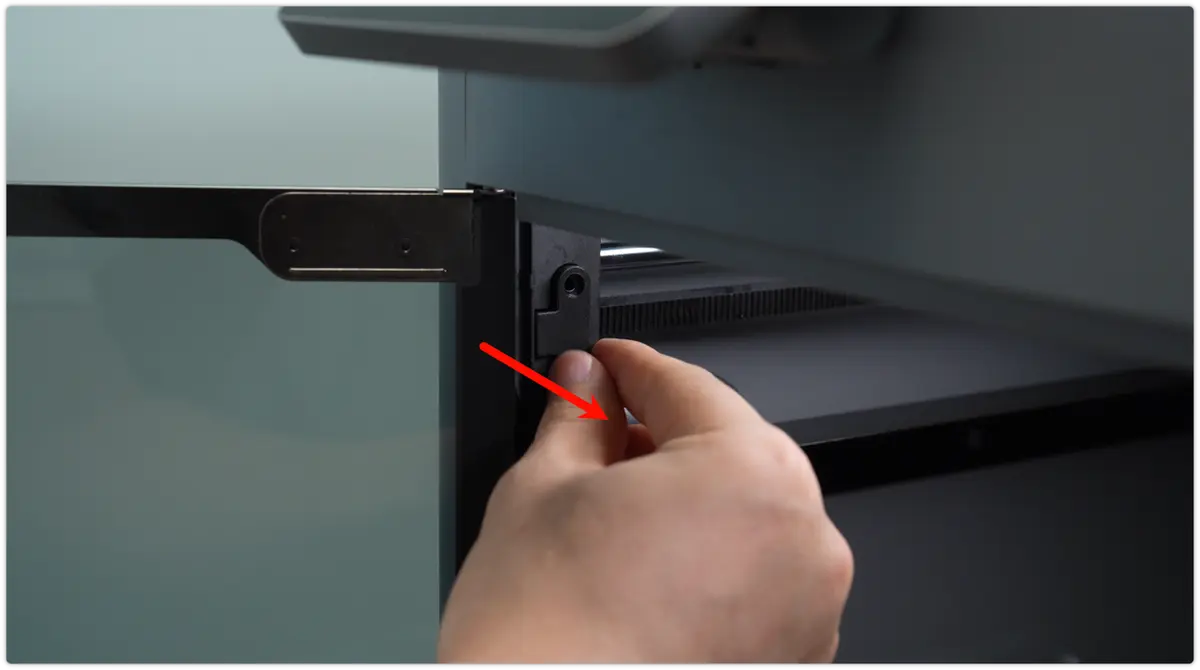

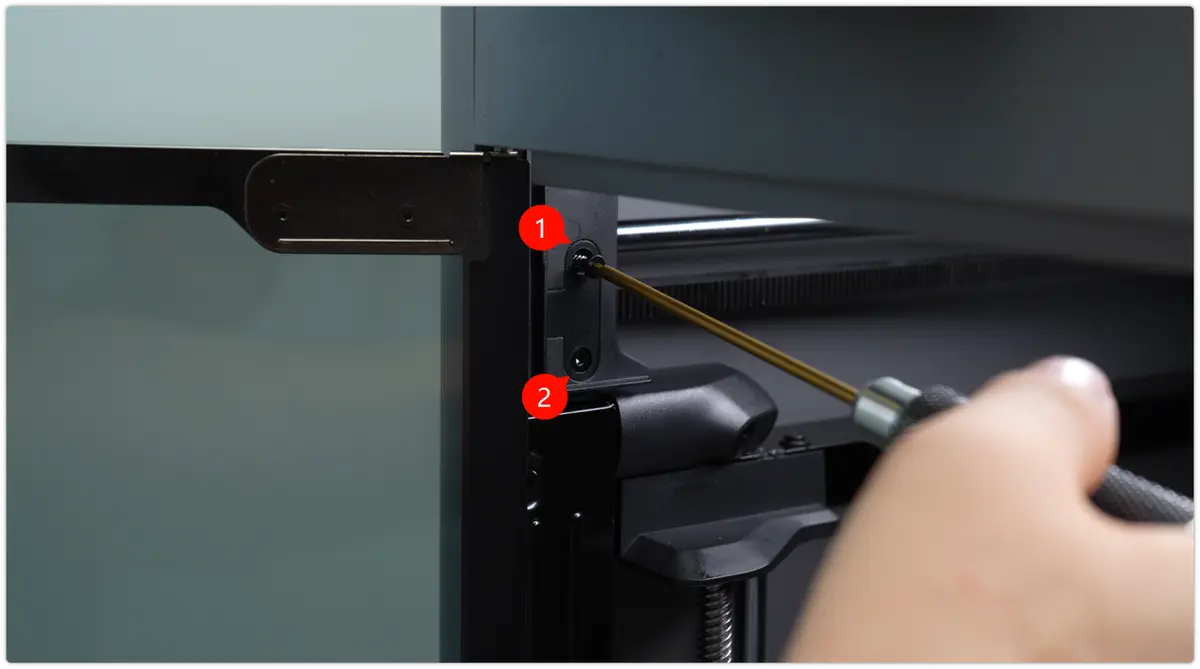

Brug en H2.0 unbrakonøgle til at fjerne de to skruer over live-kameraet, og fjern derefter monteringsblokken for at afsløre akslen.

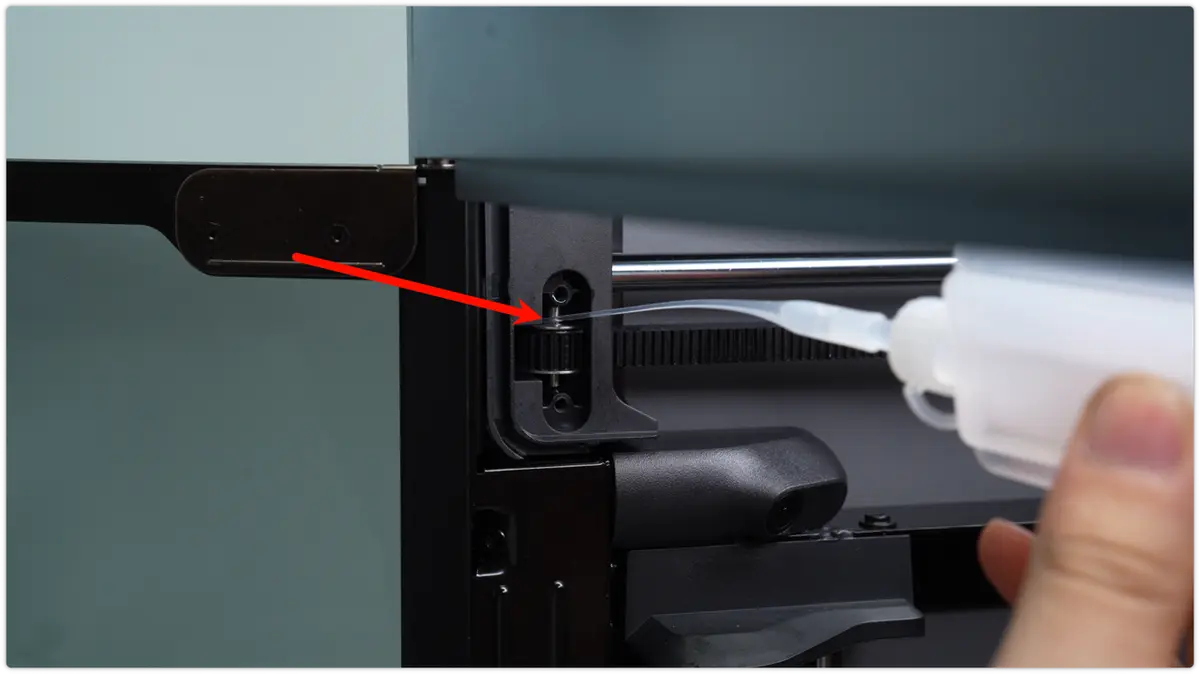

Påfør 1-2 dråber olie ved samlingen mellem akslen og lejet. (Smøremidler med fin påføringsspids anbefales.)

Hvis direkte smøring er vanskelig, kan du se vejledningen til udskiftning af P2S styrerulle for at fjerne rullen og gøre adgangen nemmere.

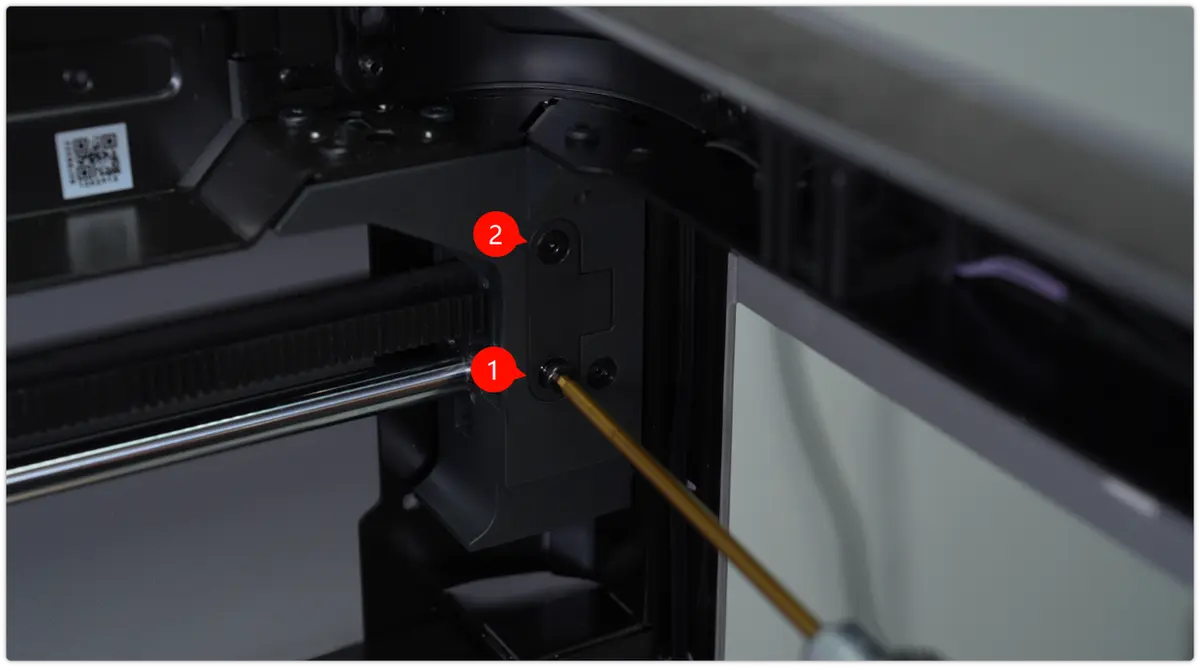

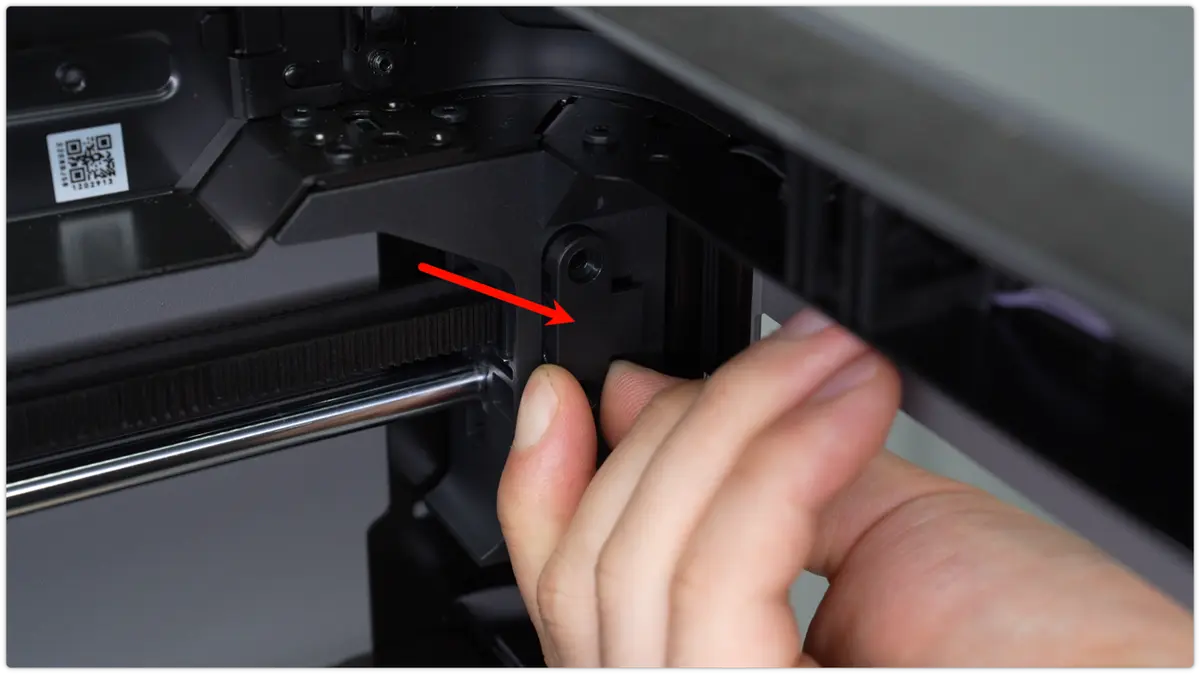

Gentag processen for den højre forreste styreaksel ved at fjerne de to skruer og tage monteringsblokken ud.

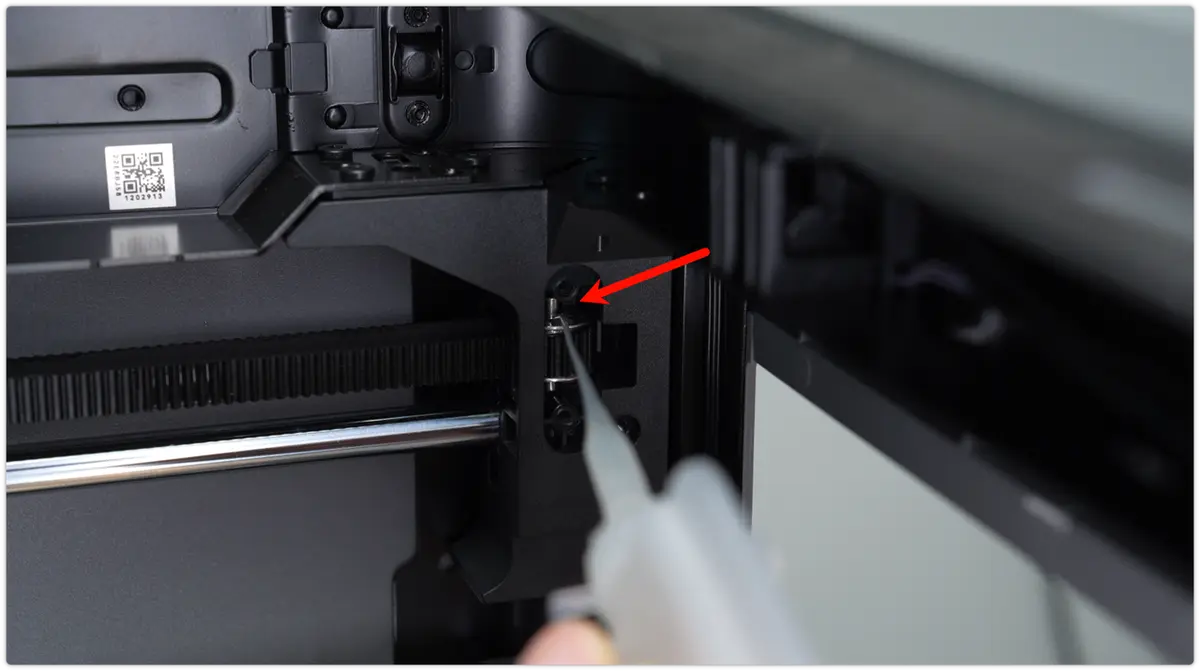

Påfør smøremiddel ved aksel-lej-kontaktpunktet, monter derefter blokken og stram skruerne.

Smøring af bageste styreaksler

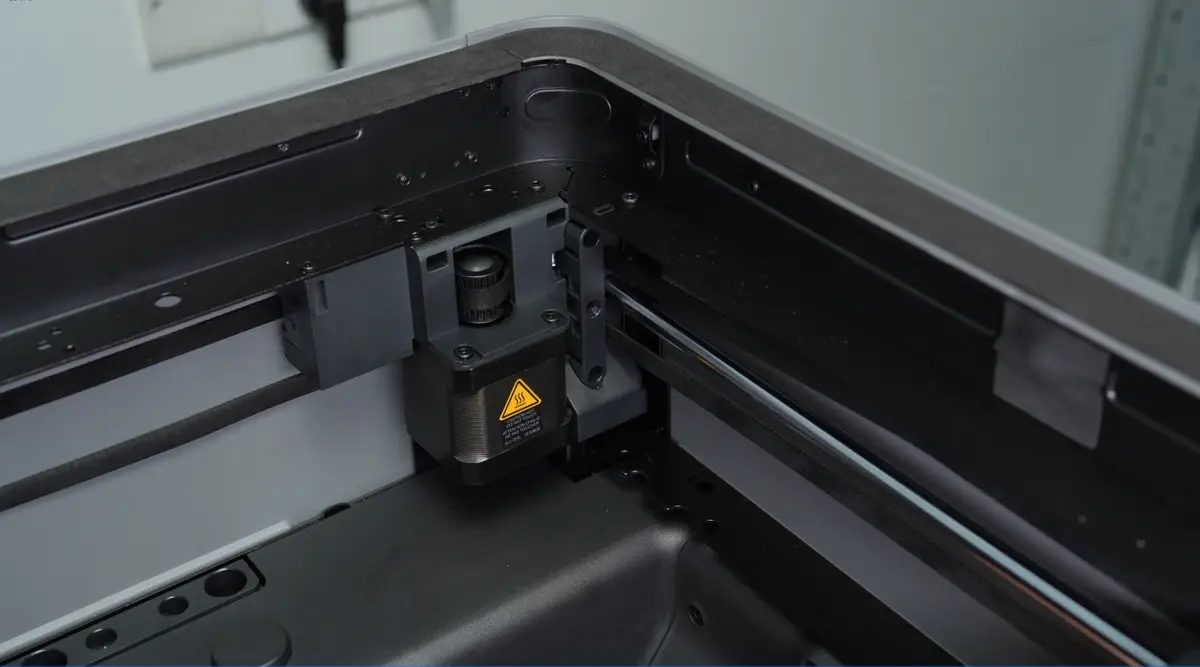

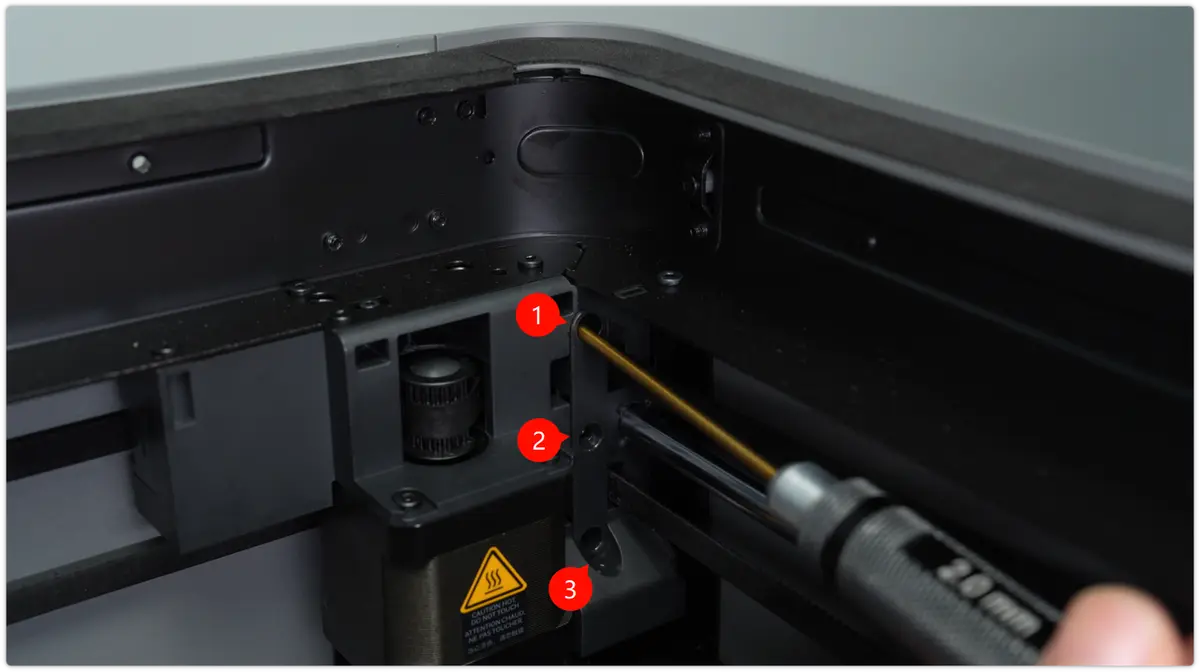

For de bageste styrerullen fjernes de tre skruer som vist nedenfor, og pulleymontagen trækkes ud.

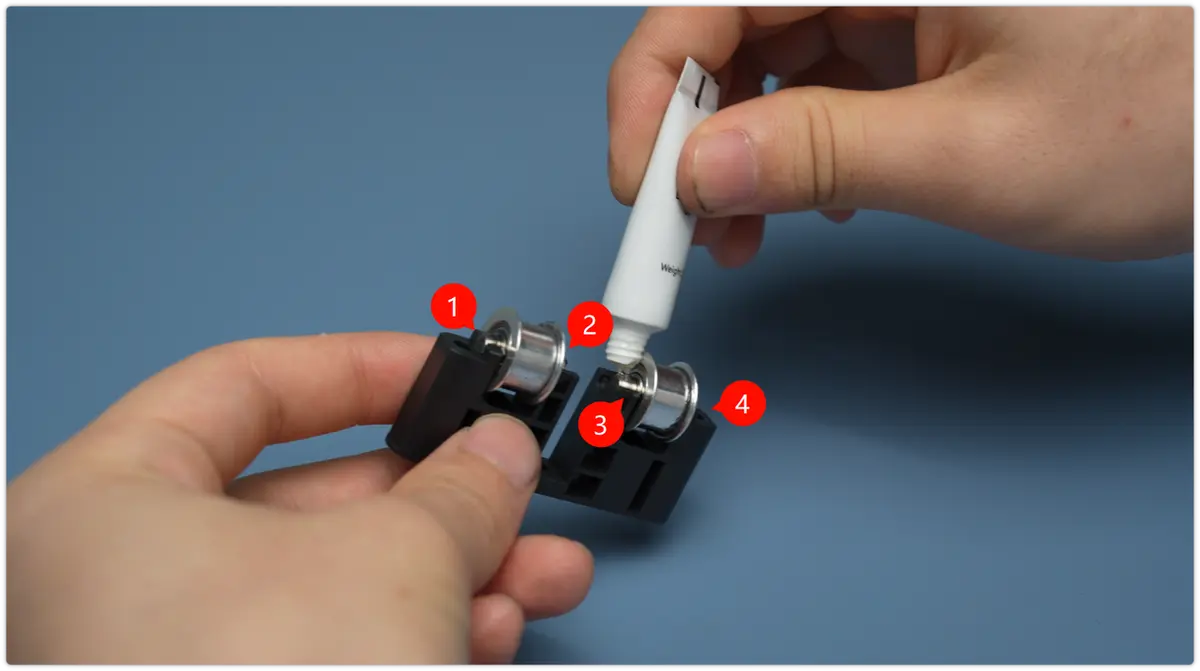

Smør alle fire kontaktpunkter på de to aksler (begge venstre og højre side).

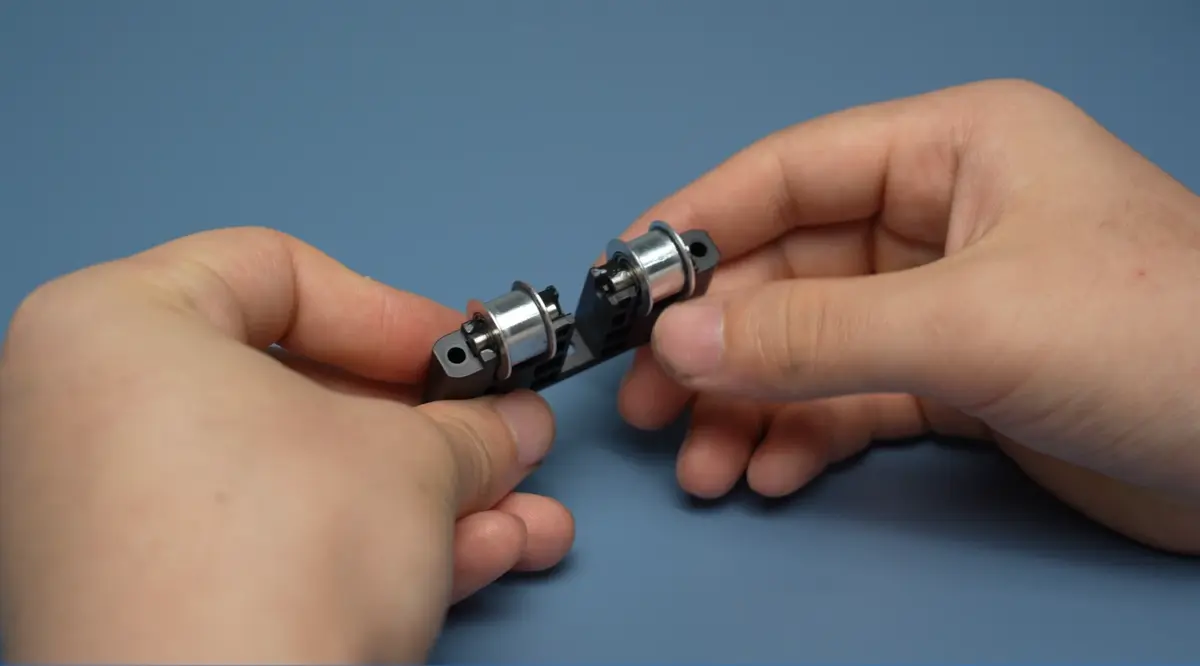

Drej efter smøringen rullerne manuelt for at sikre jævn og støjfri drift. Monter samlingen og stram skruerne.

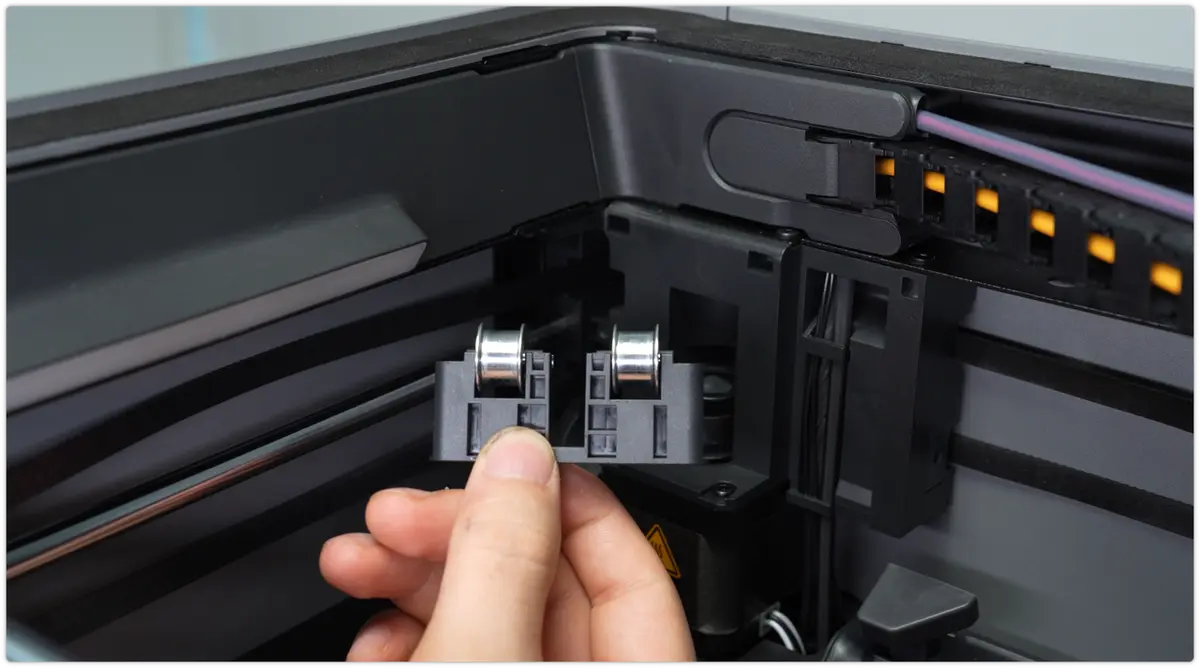

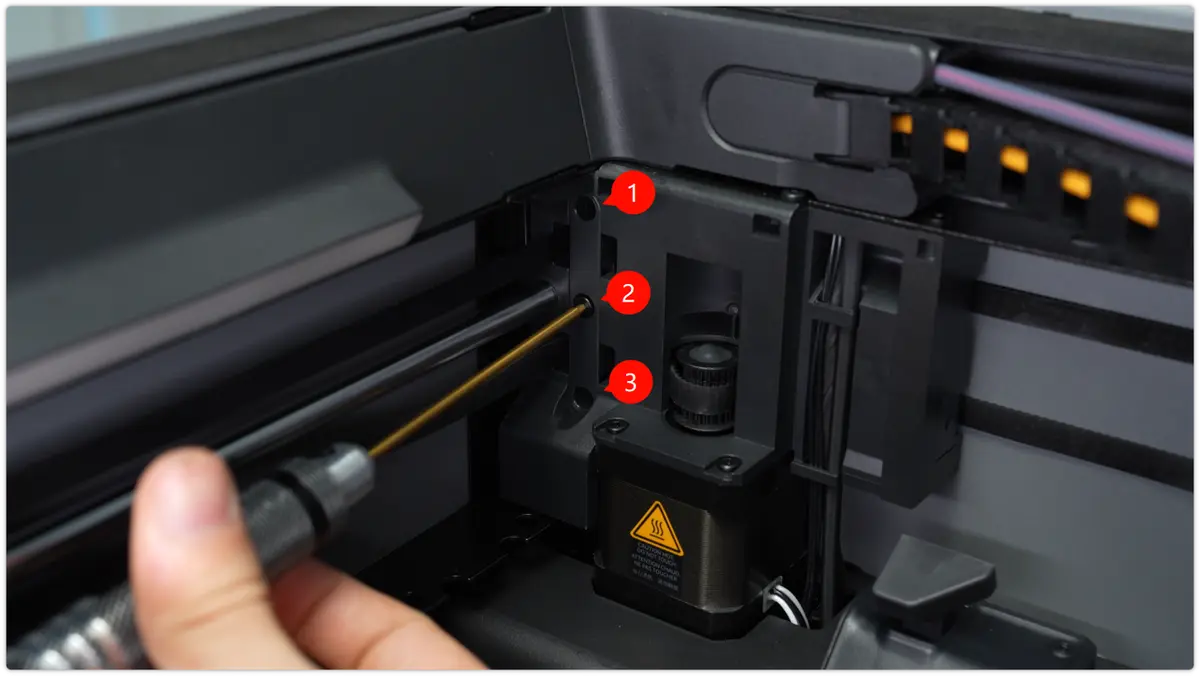

For den venstre bageste styrerulle fjernes de tre skruer som vist, montagen tages ud, og begge akselender smøres.

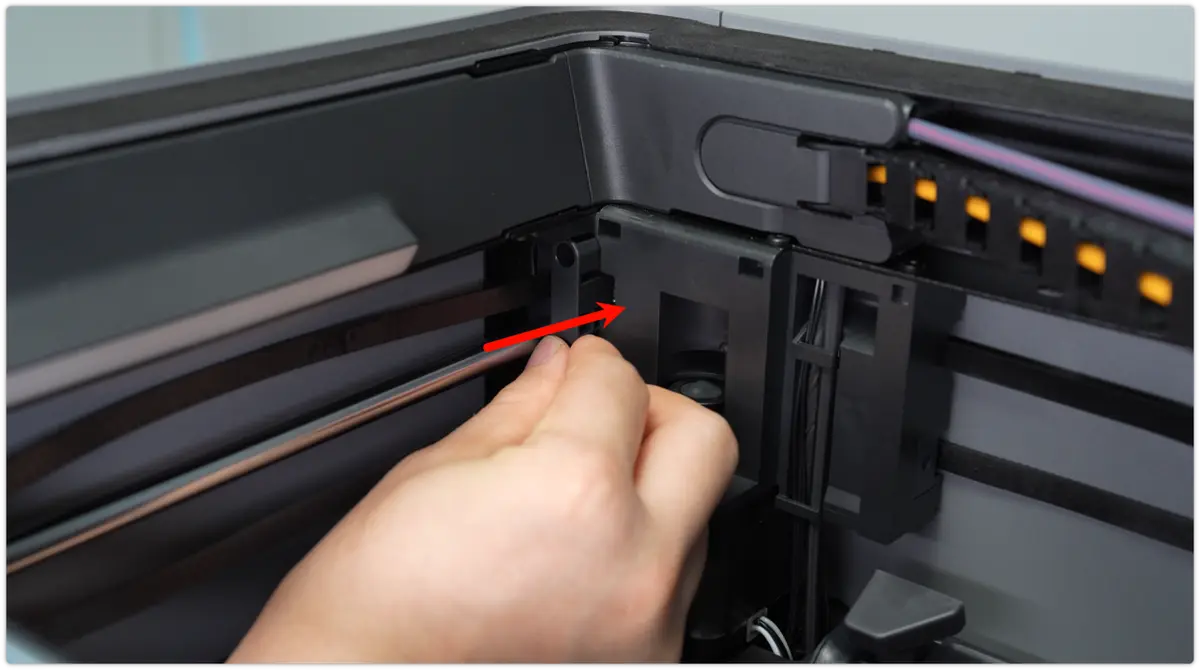

Monter samlingen og stram de tre skruer.

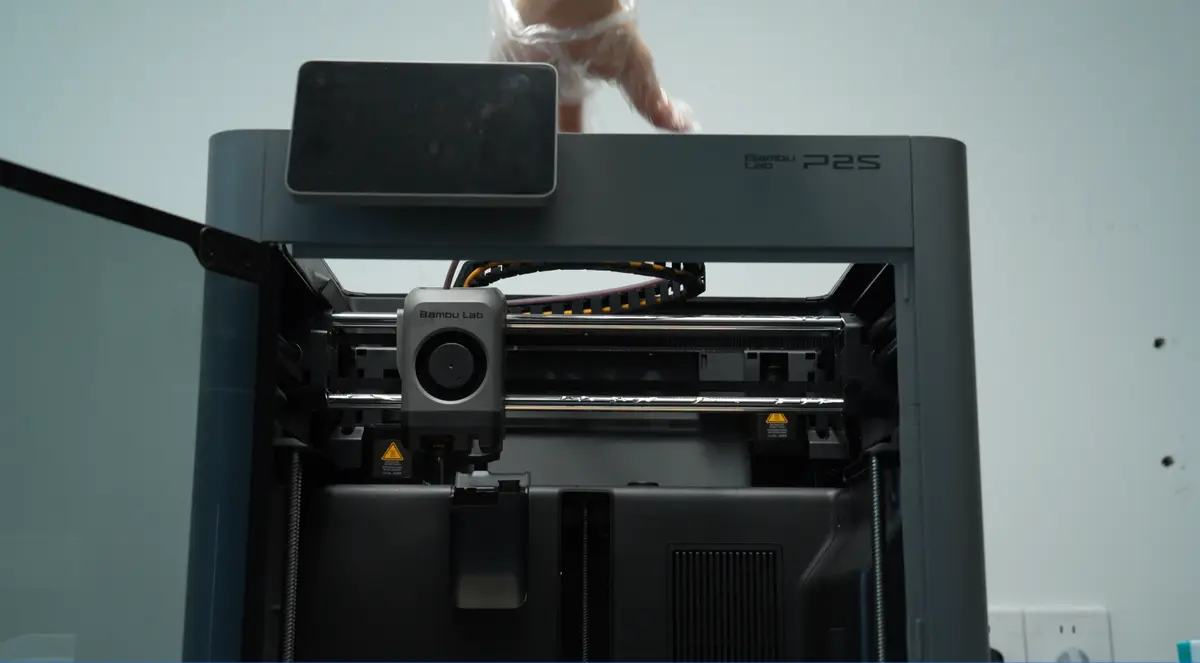

Efter al akselsmøring flyttes printerhovedet manuelt langs X- og Y-aksen mindst tre gange for at fordele olien jævnt.

Stram til sidst de fire spændingsskruer bag på printeren for at sikre remmen.

Bemærk: Stram ikke spændingsskruerne for hårdt, da du risikerer at ødelægge gevindene.

Fuld kalibrering

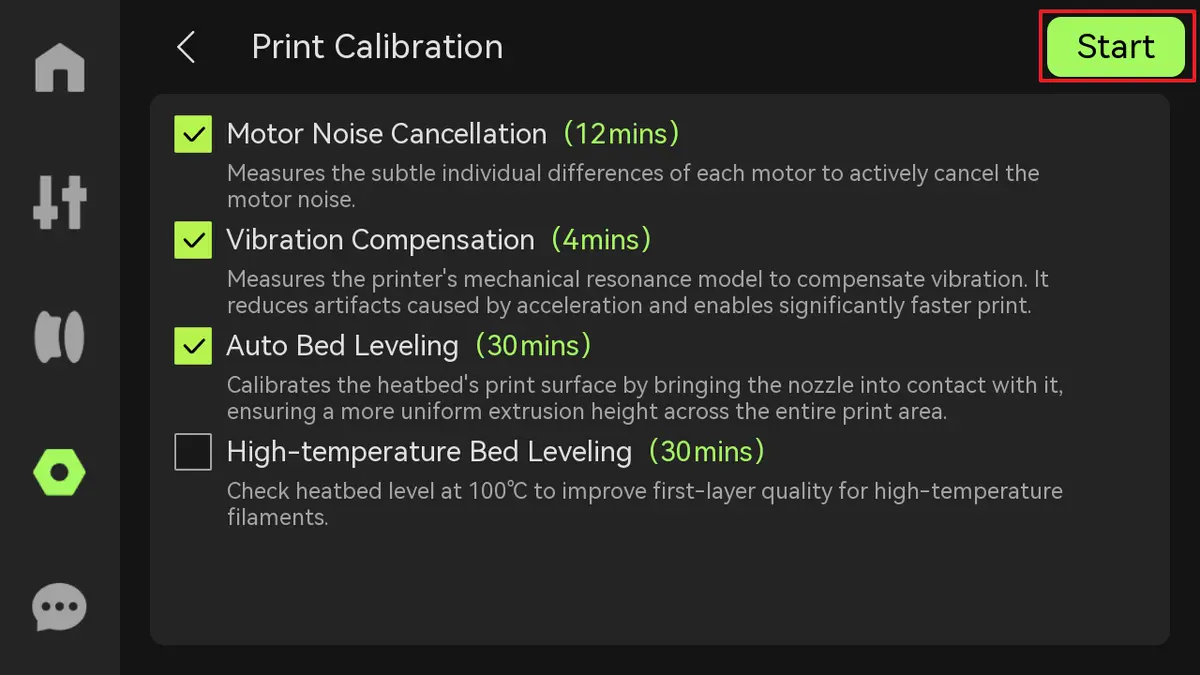

Efter smøring af styrerullerne anbefales det at køre rutinen Fuld kalibrering fra kalibrerings-menuen for at sikre, at alle mekaniske dele fungerer optimalt. Dette inkluderer: Motorstøjreduktion, vibrationskompensering og automatisk sengejustering.

Når kalibreringen er færdig, kan du starte et printjob for at teste resultatet.
