P2S/X2D XYZ-akse rengøring og smøring

Smøreplan

Afhængigt af brugsfrekvensen anbefaler vi følgende vedligeholdelsesintervaller:

• Hyppig brug (gennemsnitlig daglig printtid på 5 timer eller mere): Udfør en fuld rengøring og smøring af XY-aksen en gang om måneden; udfør dyb vedligeholdelse af Z-aksen en gang hver 3. måned.
• Normal brug (gennemsnitlig daglig printtid 1-5 timer): Vedligehold XY-aksen en gang hver 2. måned; vedligehold Z-aksen en gang hver 4. måned.
• Sjælden brug (gennemsnitlig daglig printtid under 1 time): Vedligehold XY-aksen en gang hver 3. måned; vedligehold Z-aksen en gang hver 5. måned.

Husk: Bruger du flygtige filamenter som ABS/ASA, anbefales det at inspicere X-aksen ugentligt. Hvis der samles synligt restprodukt i begge ender, skal du rengøre og vedligeholde ved at fjerne restproduktet og påføre smøremiddel på ny. Har printeren stået ubenyttet i længere tid (f.eks. over to uger), bør du kontrollere begge ender af X-aksen for størknet restprodukt inden brug. Fjern eventuelt restprodukt og smør akslen, inden du genoptager printning.

Nødvendigt materiale

• Smøreolie
• Smørefedt
• Fnugfri klud
• Alkohol

Videovejledning

• Denne funktion forklares med en P2S-printer som eksempel; den gælder også for X2D-printere.

De lineære stænger bag på P2S/X2D-printeren kræver normalt ikke smøring. Hvis du har behov for at fjerne bagpanelet til vedligeholdelse, se: P2S, X2D

Vedligeholdelse af X-akse smøring

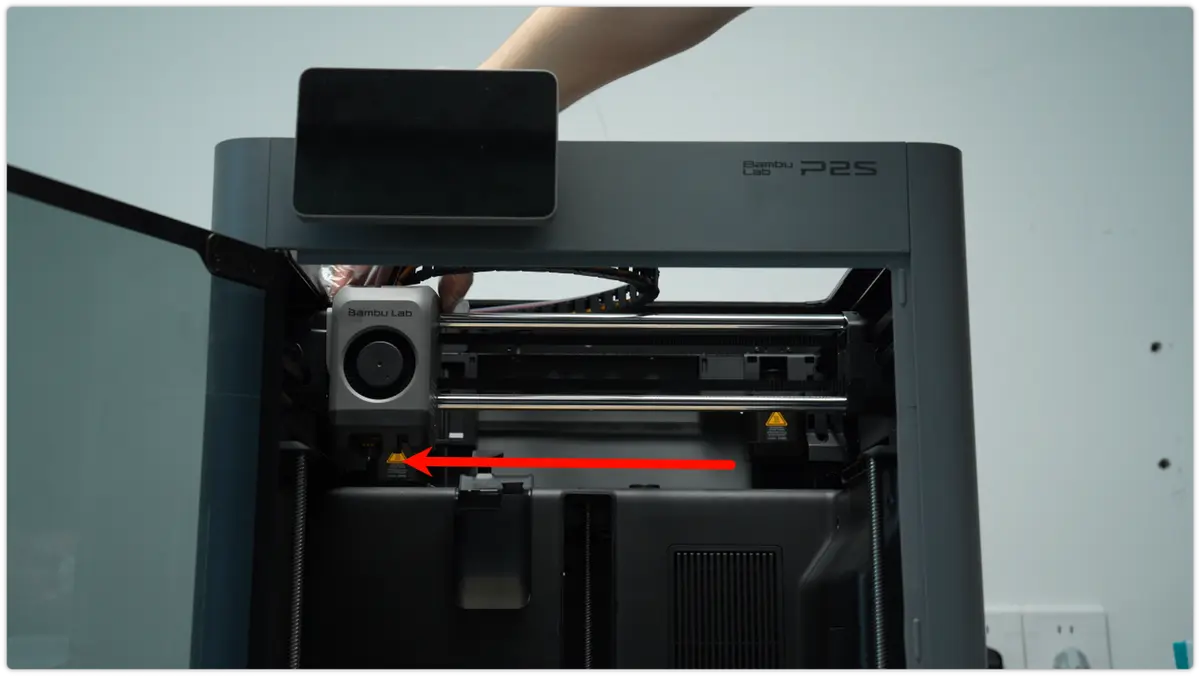

Sluk printeren, flyt printerhovedet til den yderste venstre position, og spray alkohol på den forberedte fnugfri klud.

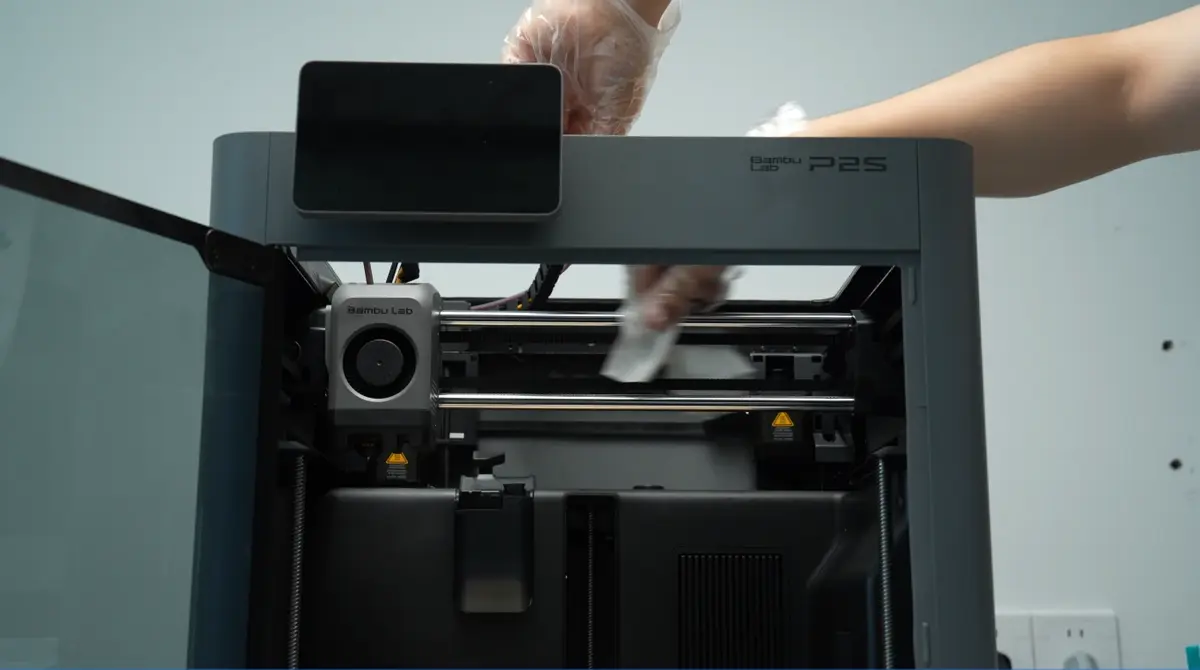

Tør langs X-aksens stænger frem og tilbage, til der ikke er synligt fedt eller filamentrester. Det anbefales også at kontrollere bælteoverfladerne og rengøre dem med kluden, hvis der er snavs.

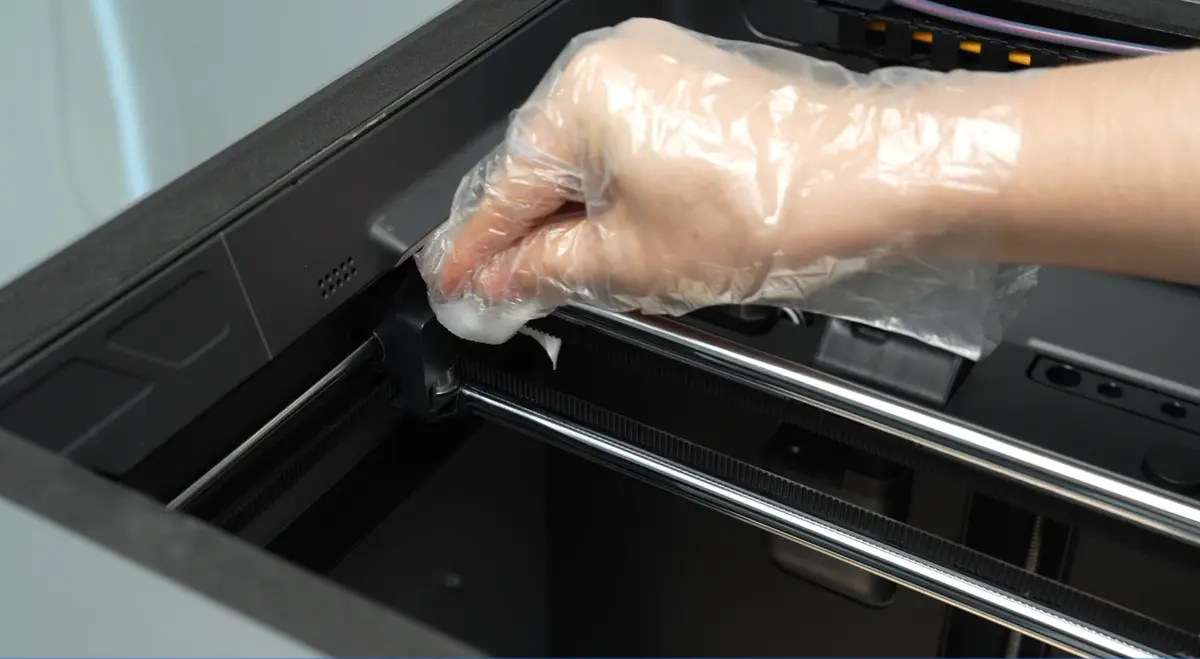

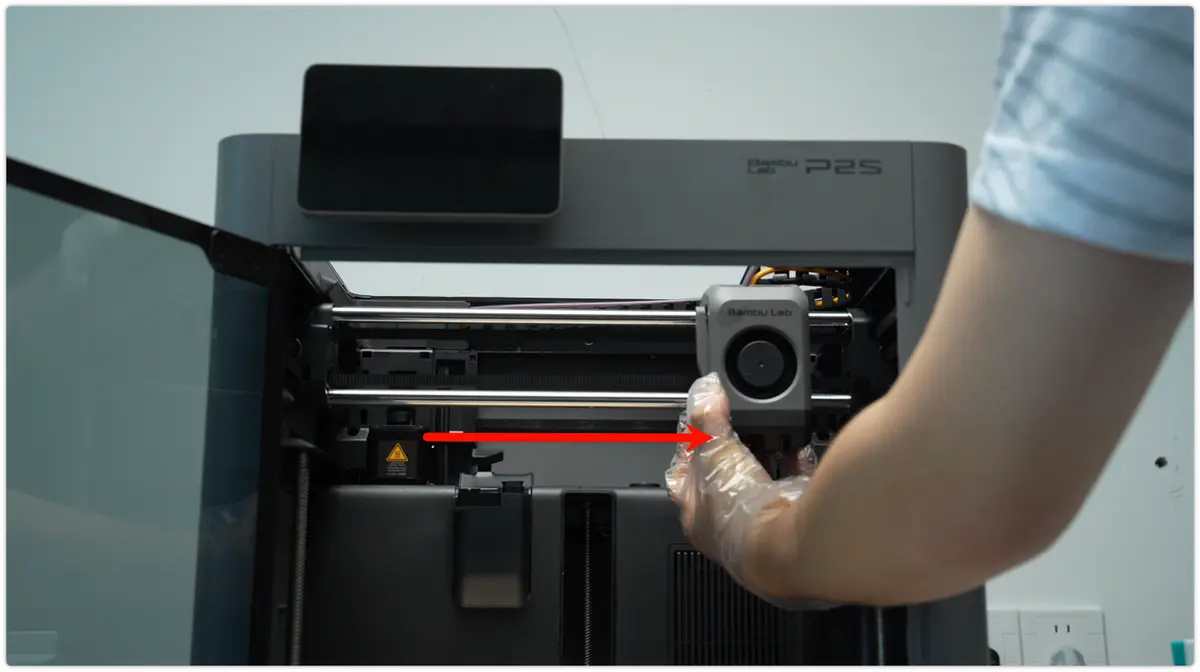

Flyt printerhovedet til den yderste højre position for at rengøre den venstre del af stængerne, der tidligere var tildækket.

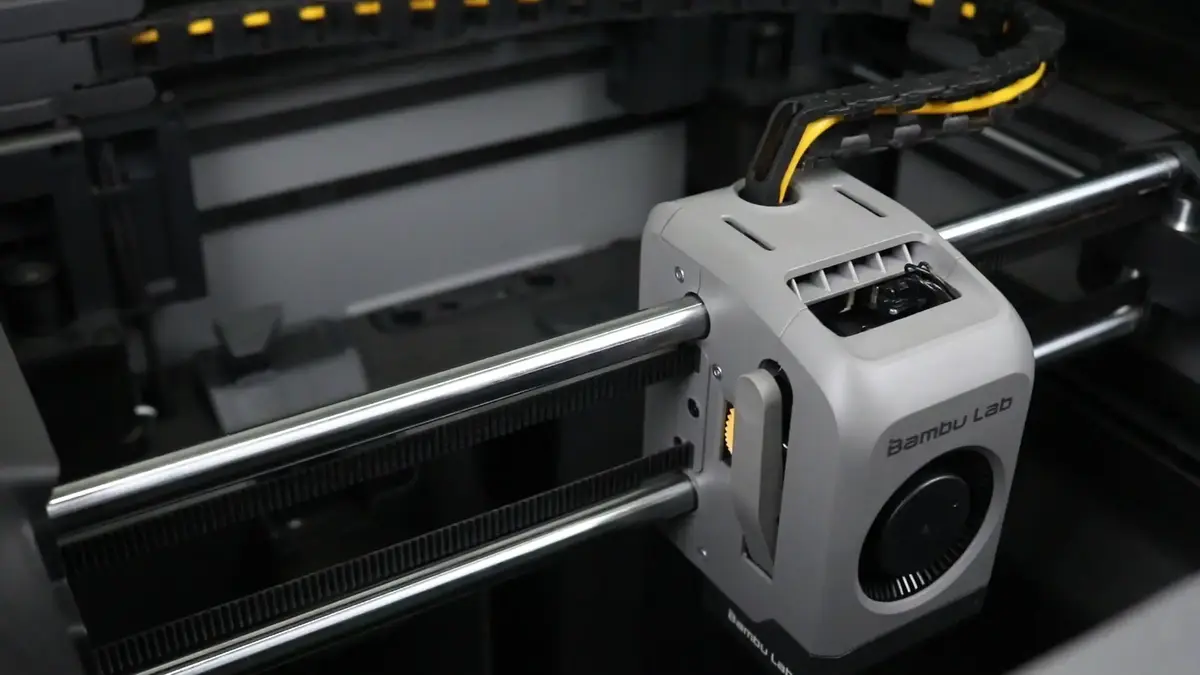

Påfør smøreolie jævnt langs den lineære styrestang punkt for punkt (tilsæt 1-2 dråber pr. 5 cm). Begge de øvre og nedre lineære styrestænger skal behandles.

Brug ikke smørefedt

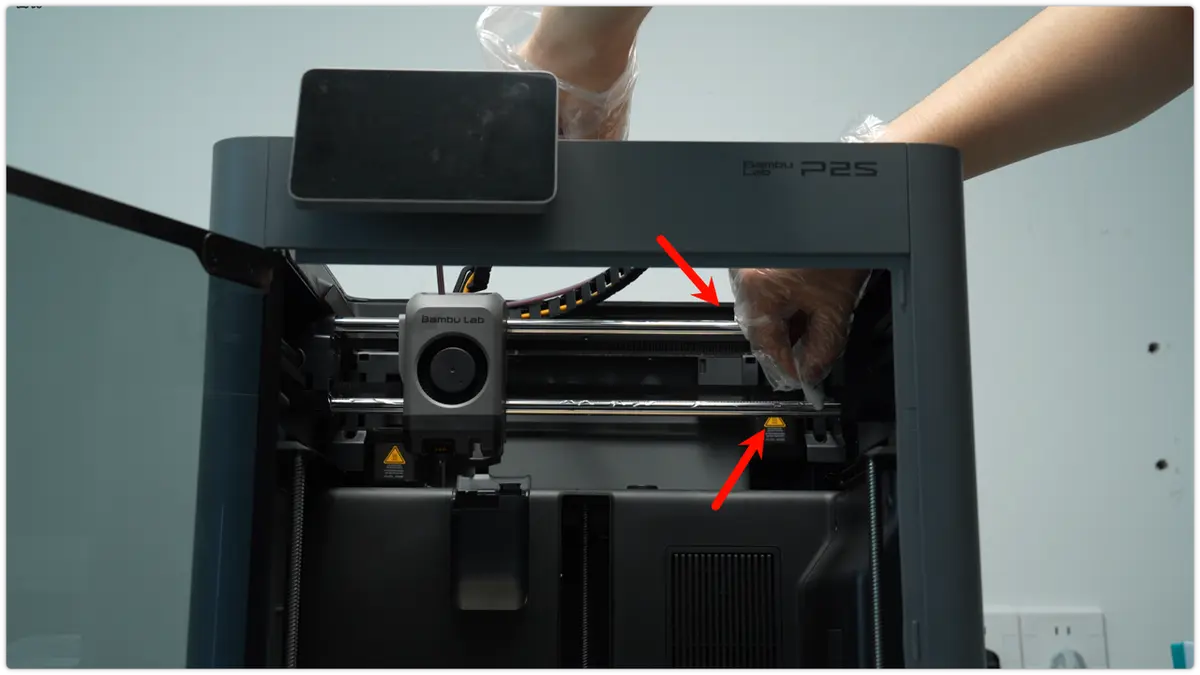

Flyt derefter printerhovedet til venstre for at påføre smøreolie på den højre lineære styrestang.

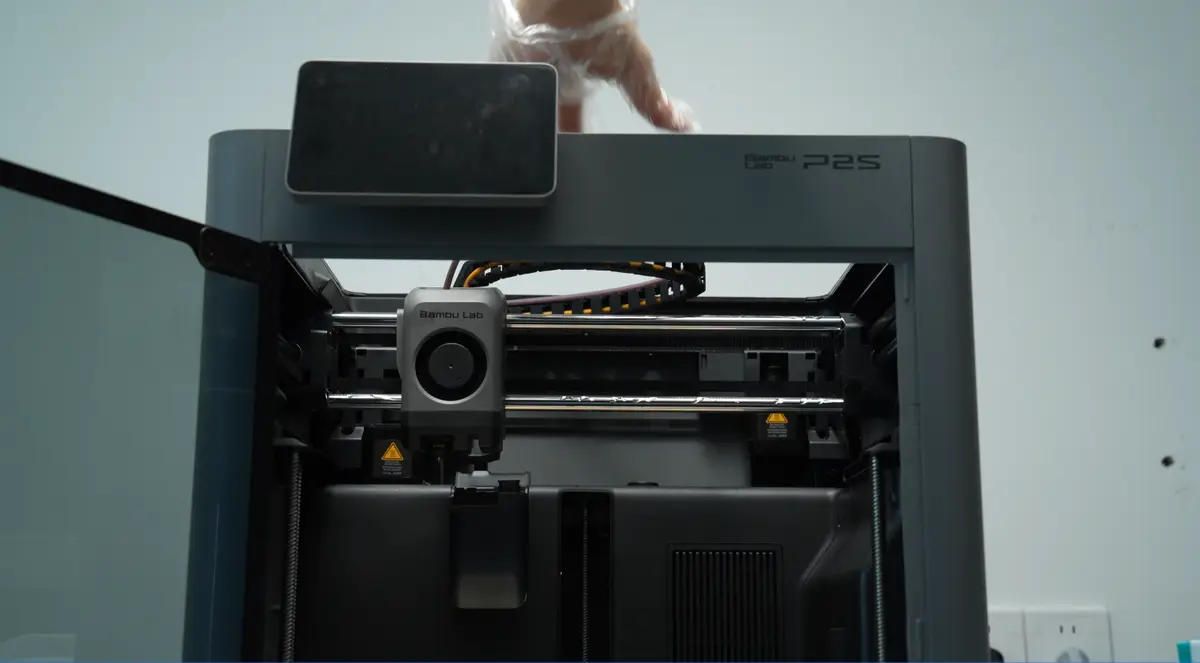

Skub manuelt printerhovedet frem og tilbage langs X-aksen 3-5 gange i hele strøget for at sikre, at smøreolien danner en ensartet oliefilm på styrestangens overflade.

Hold farten lav, når du skubber printerhovedet, så grafitmuffen kan absorbere smøreolien fuldt ud. Bevæger du dig for hurtigt, kan olien skubbes direkte ud til hovedrammen, hvilket forringer smøringseffekten.

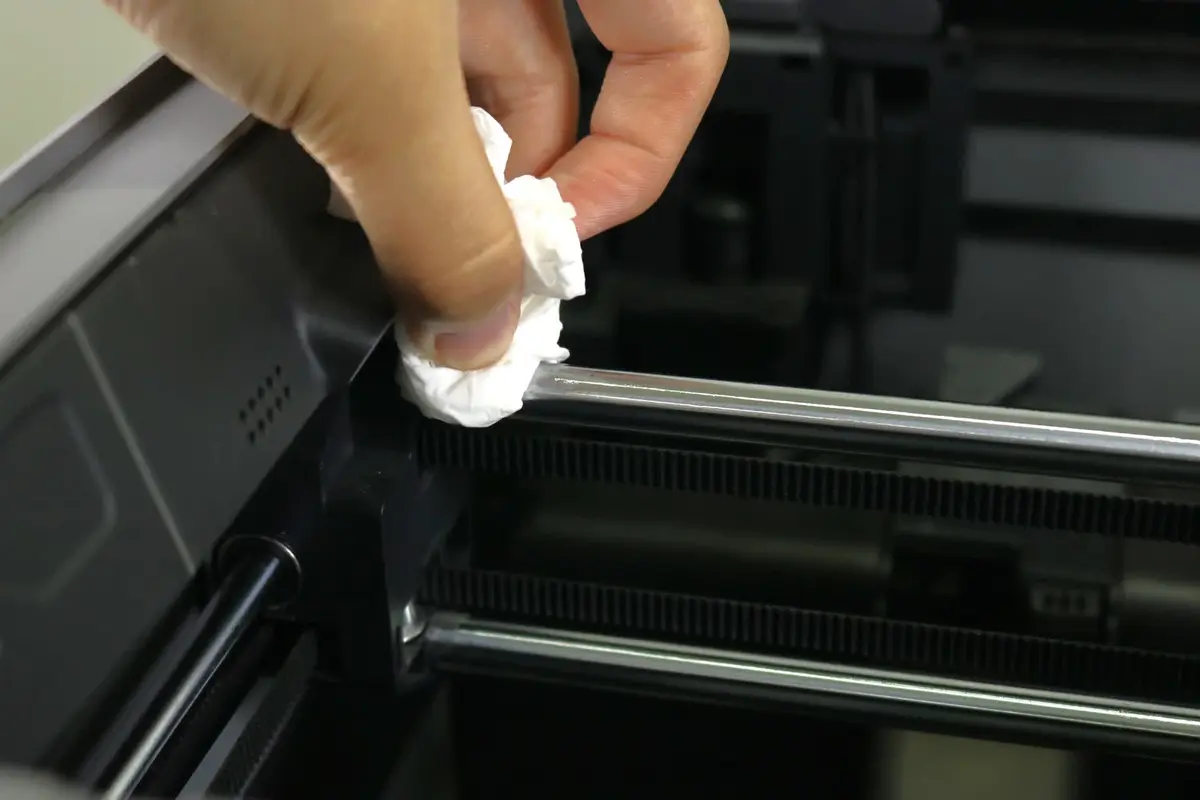

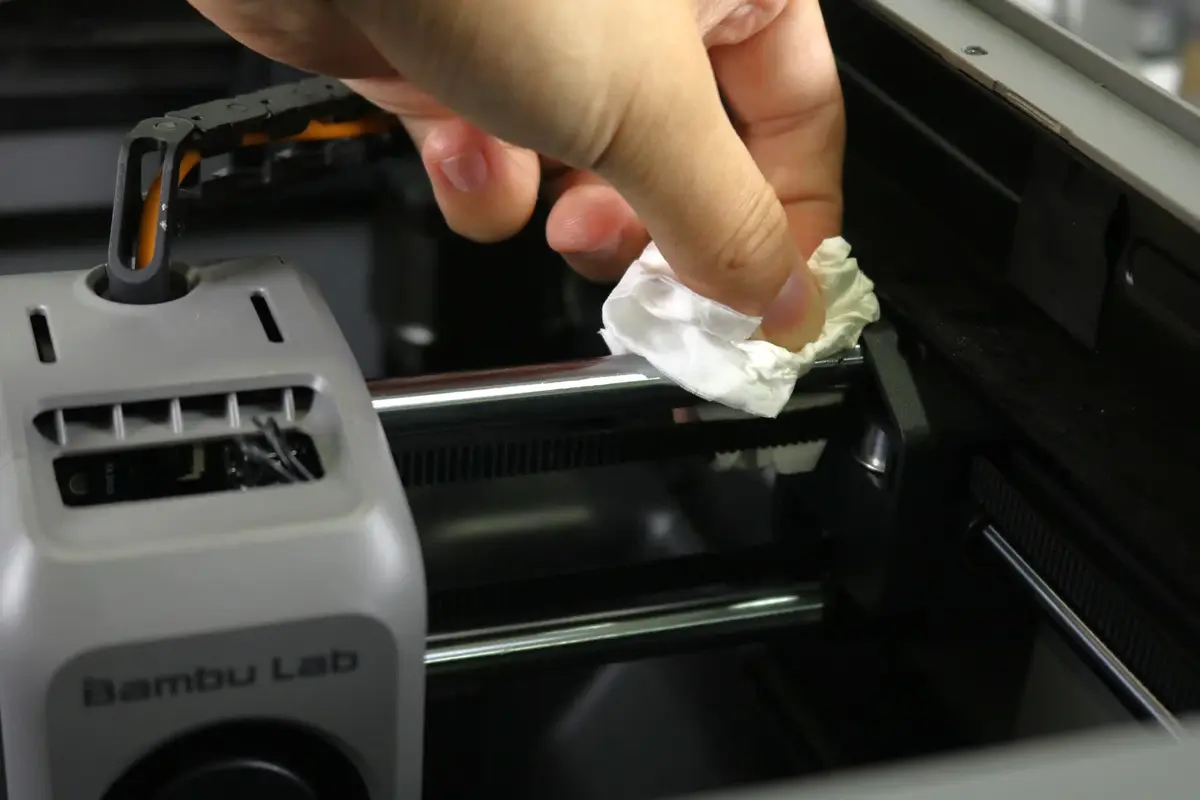

Når du er færdig, kan du forsigtigt tørre begge ender af den lineære styrestang med en fnugfri klud for at fjerne overskydende fedt og forhindre støvophobning.

Vedligeholdelse af Y-akse smøring

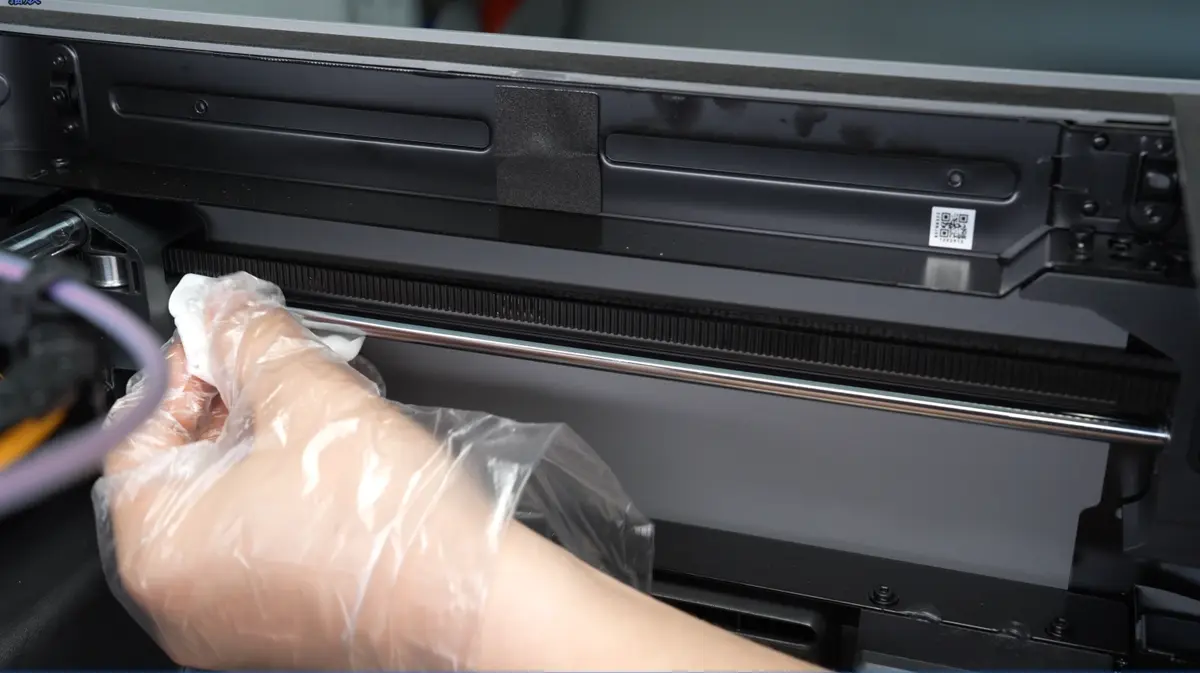

Brug en fnugfri klud sprayet med alkohol til grundigt at tørre Y-aksens stænger.

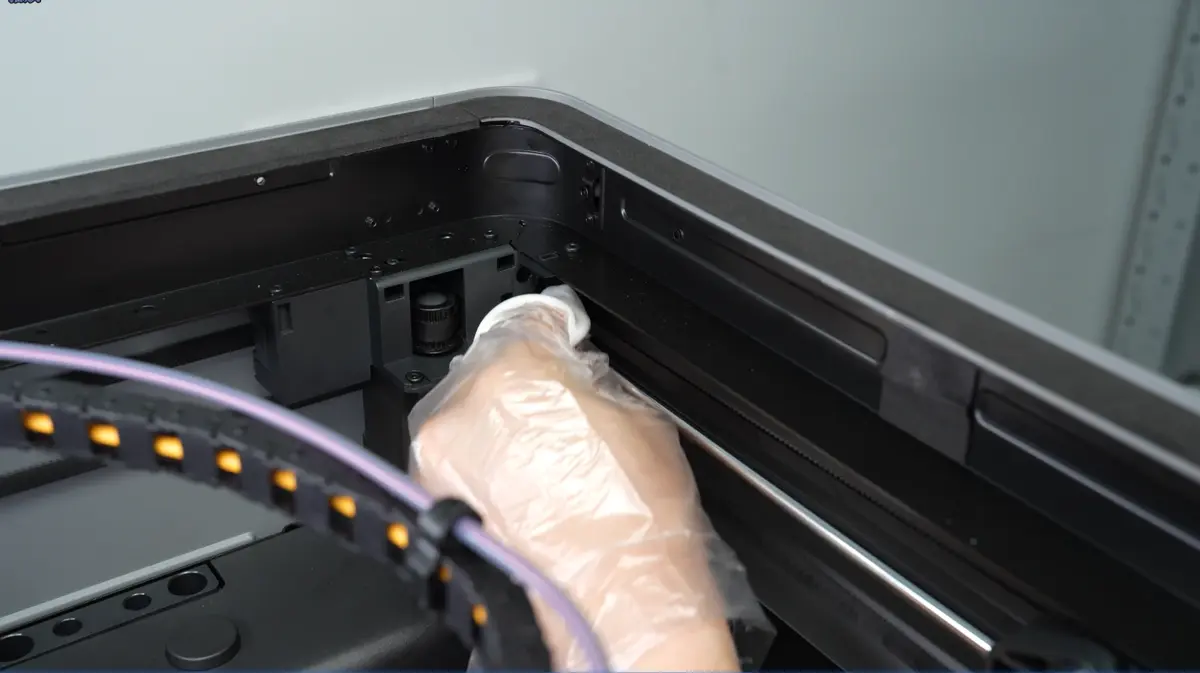

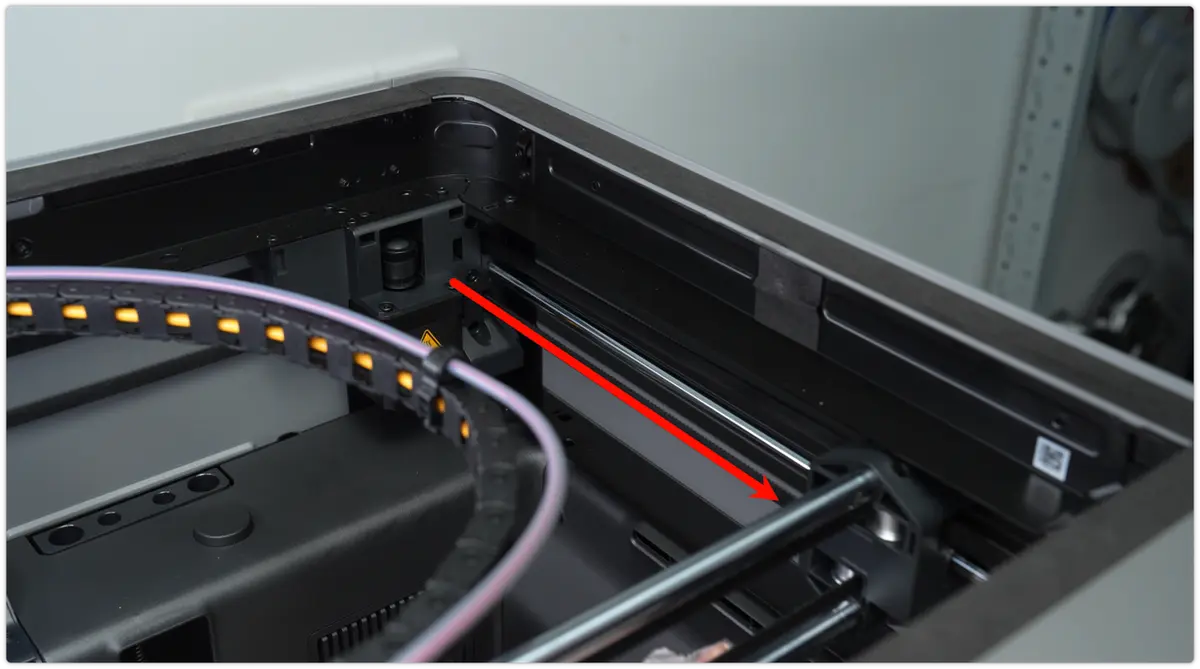

Flyt Y-aksen til printerens forside for at rengøre den skjulte del af stængerne og sikre, at ingen steder springes over.

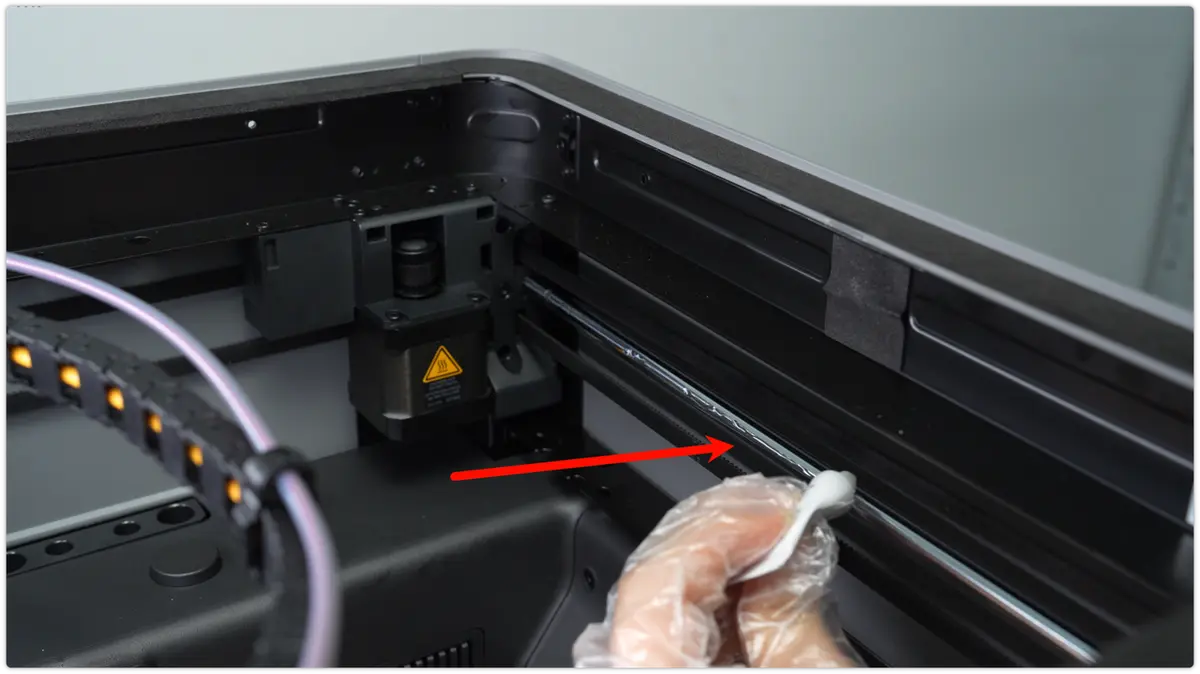

Efter rengøring påføres smøreolie jævnt på stængerne (se X-aksen for den korrekte mængde).

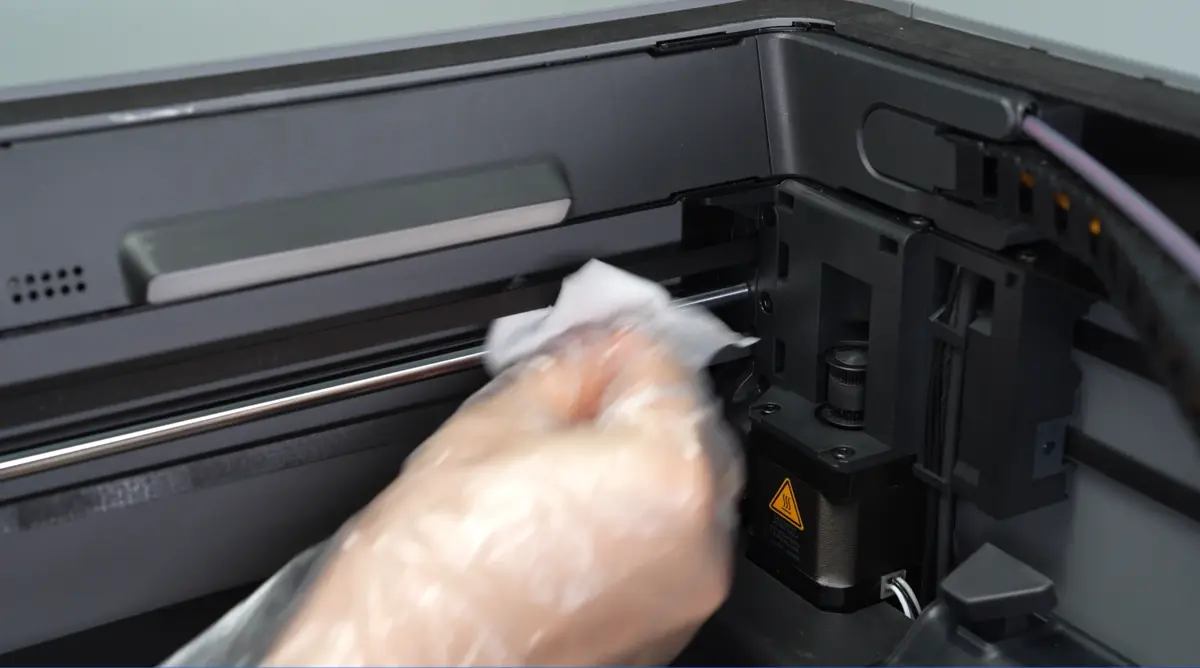

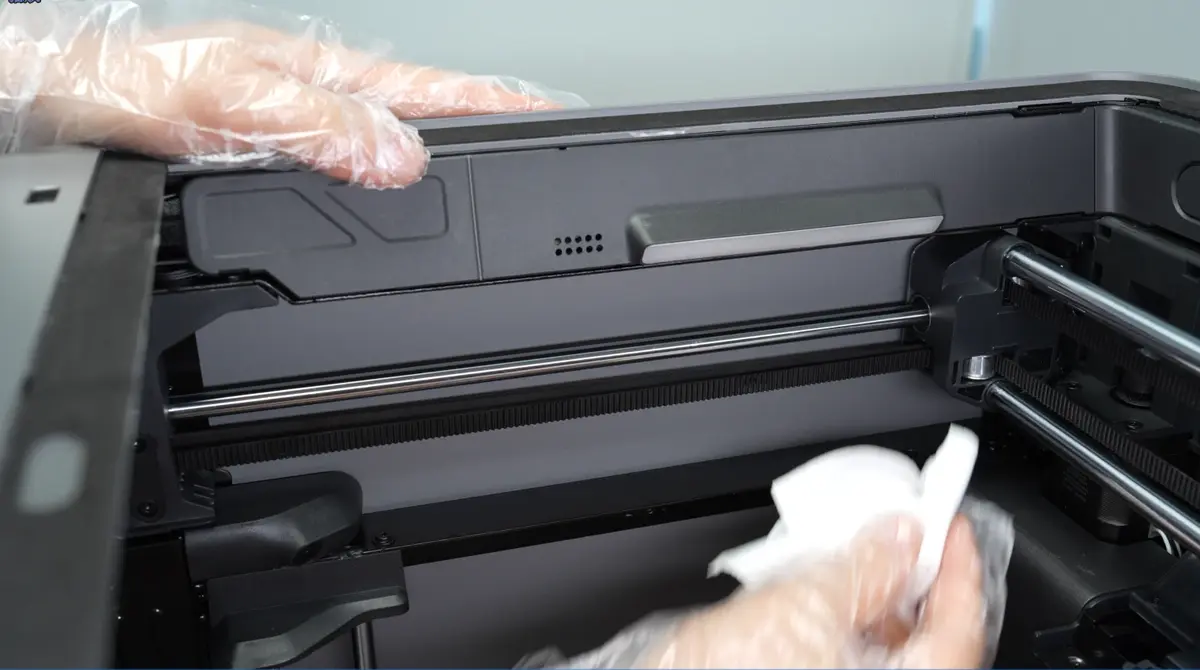

Rengør derefter de venstre stænger på samme måde.

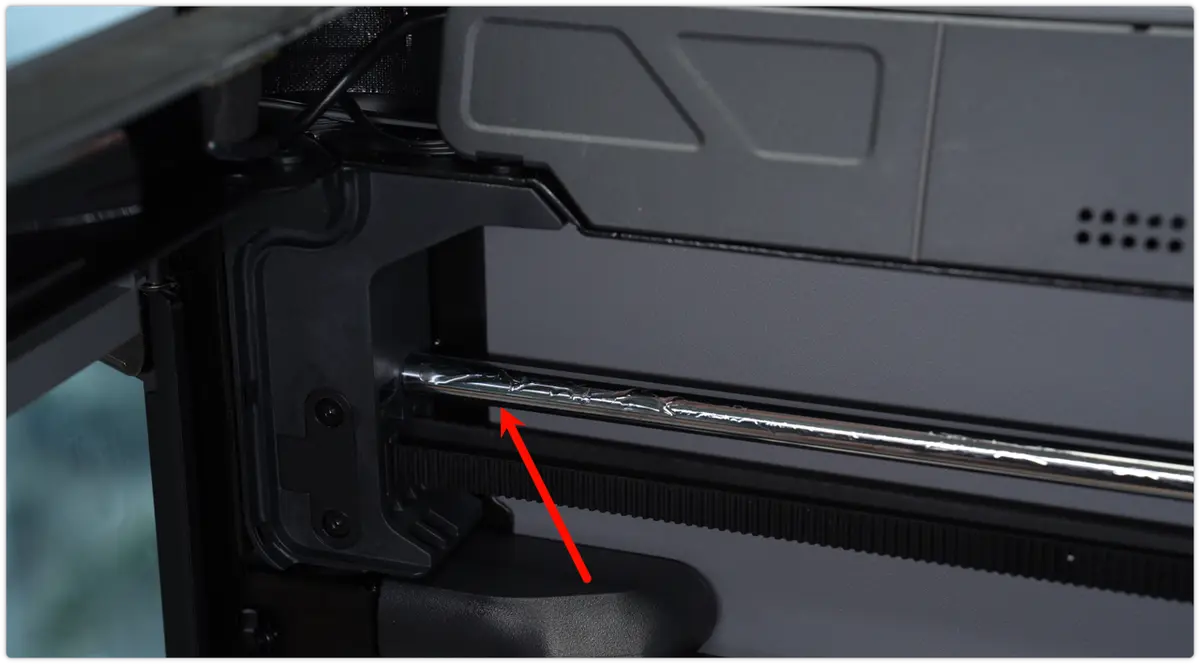

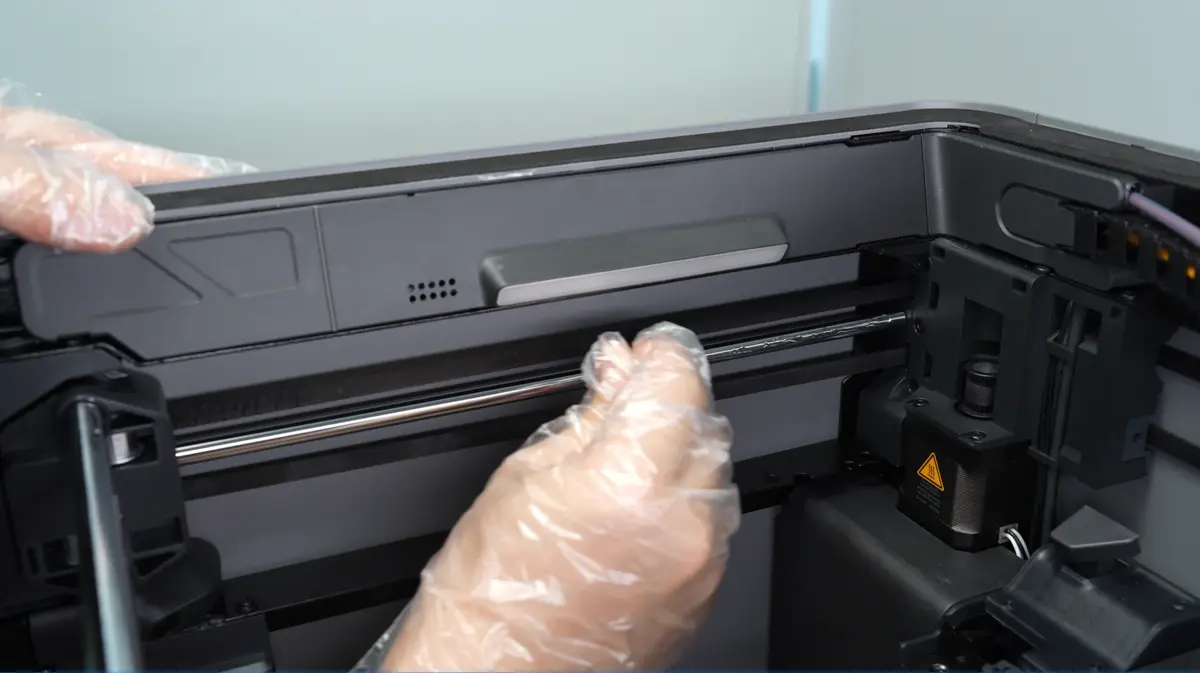

Påfør smøreolie jævnt på stængerne.

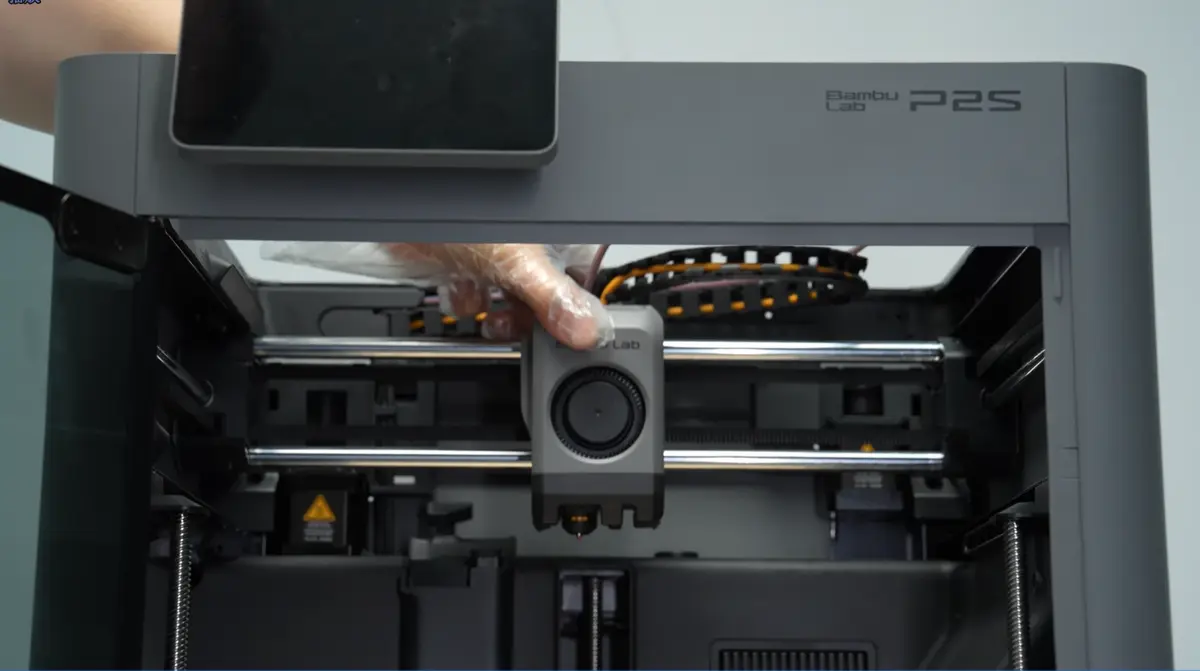

Flyt manuelt printerhovedet frem og tilbage langs Y-aksen 3-5 gange for at sikre, at olien trænger fuldt ind i lejerne.

Er der overskydende olie på stængerne, tørres den af med en fnugfri klud for at forhindre støvophobning.

Vedligeholdelse af Z-akse smøring

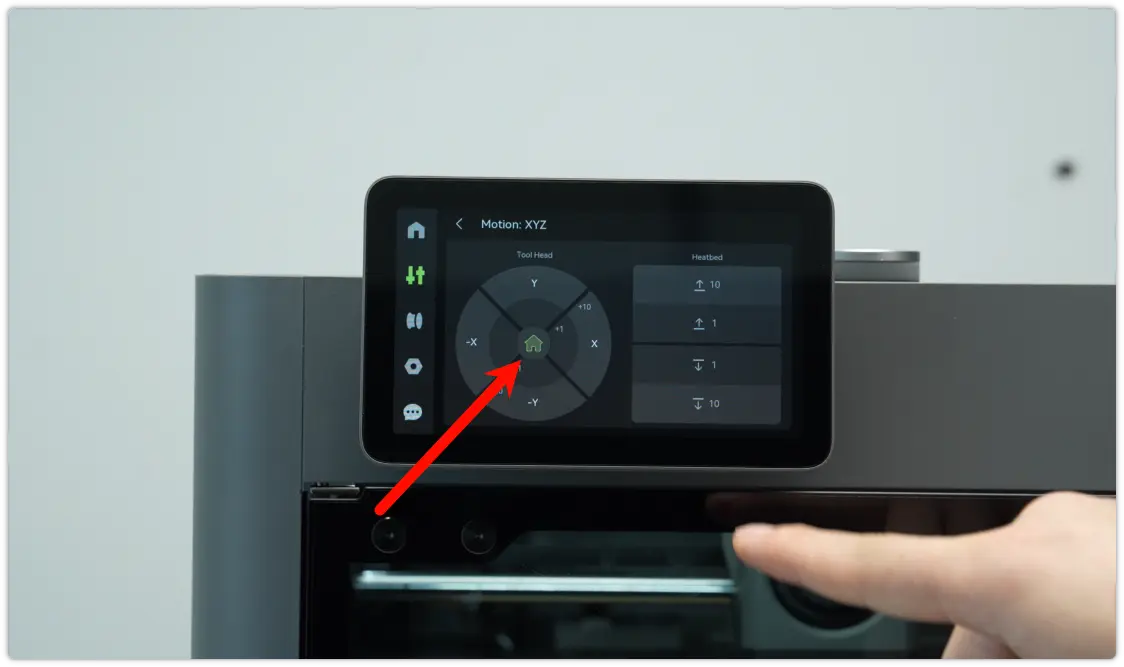

Tænd printeren, udfør kommandoen "Home" på betjeningspanelet, vent til byggepladen vender tilbage til sin mekaniske startposition, og brug derefter nedknappen til at sænke byggepladen til det laveste punkt.

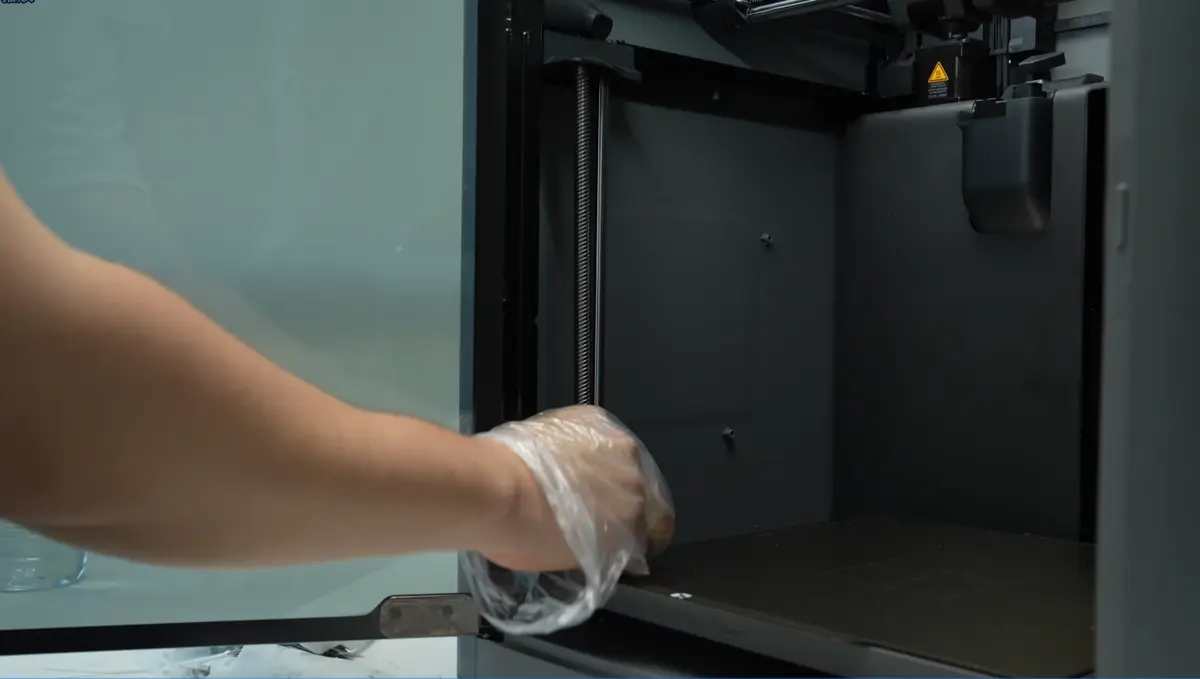

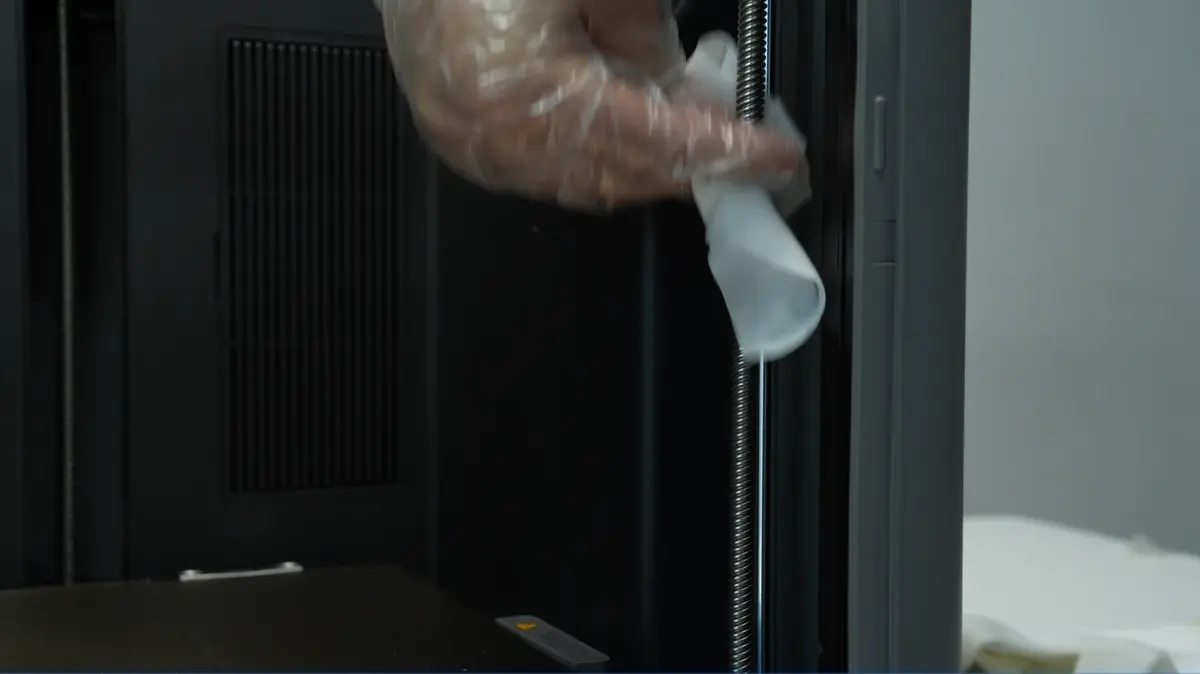

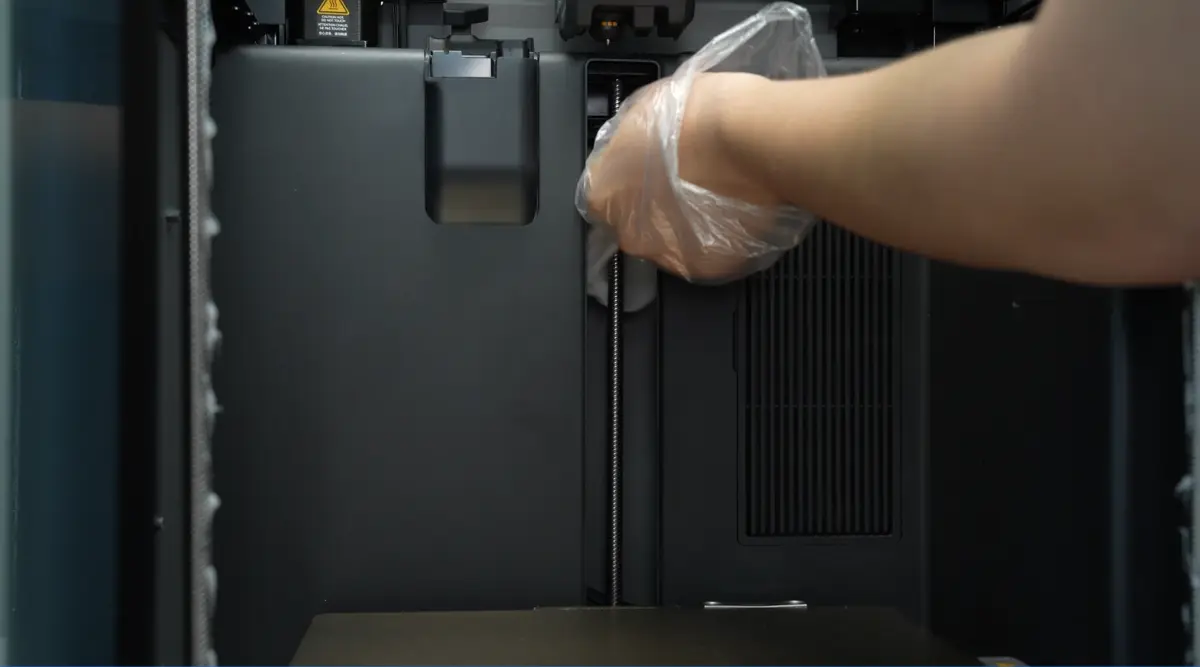

Brug en fnugfri klud gennemblødt i alkohol til at rengøre de venstre og højre spindelskruer, stænger og den bageste spindelskrue til byggepladen. Sørg for, at der ikke er restprodukt i skruegevindet. Vær særligt opmærksom på kontaktområdet mellem spindelskruemøtrikken og skruen. Pincet kan bruges til at fjerne filamentrester.

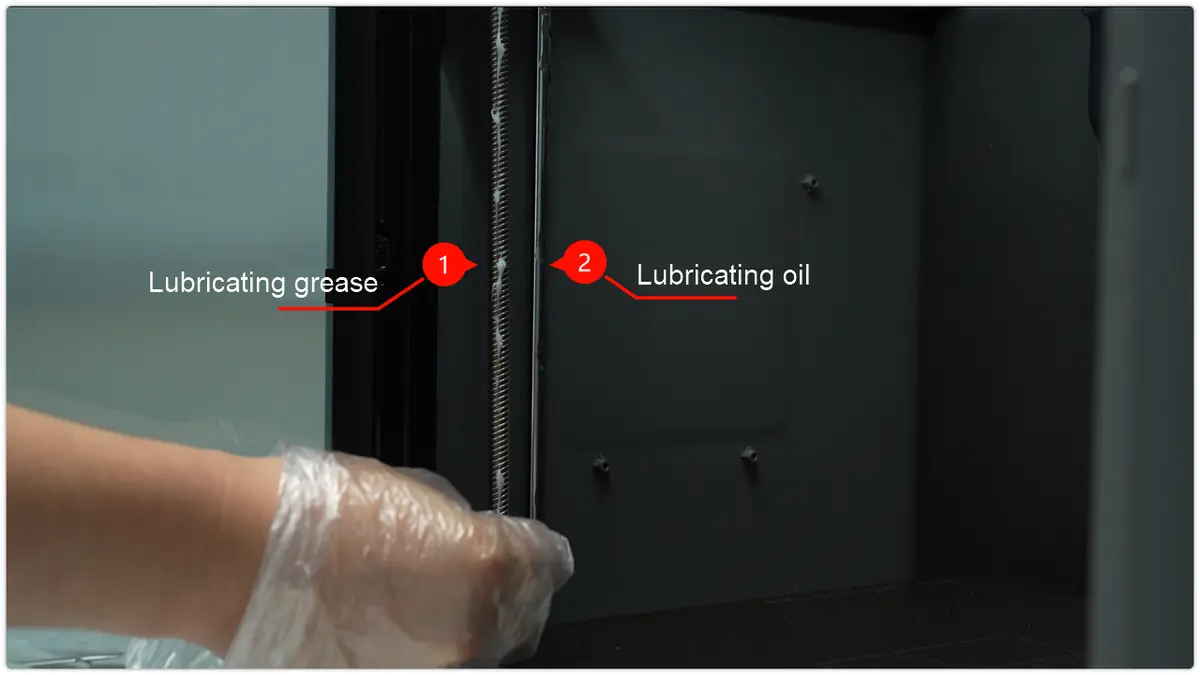

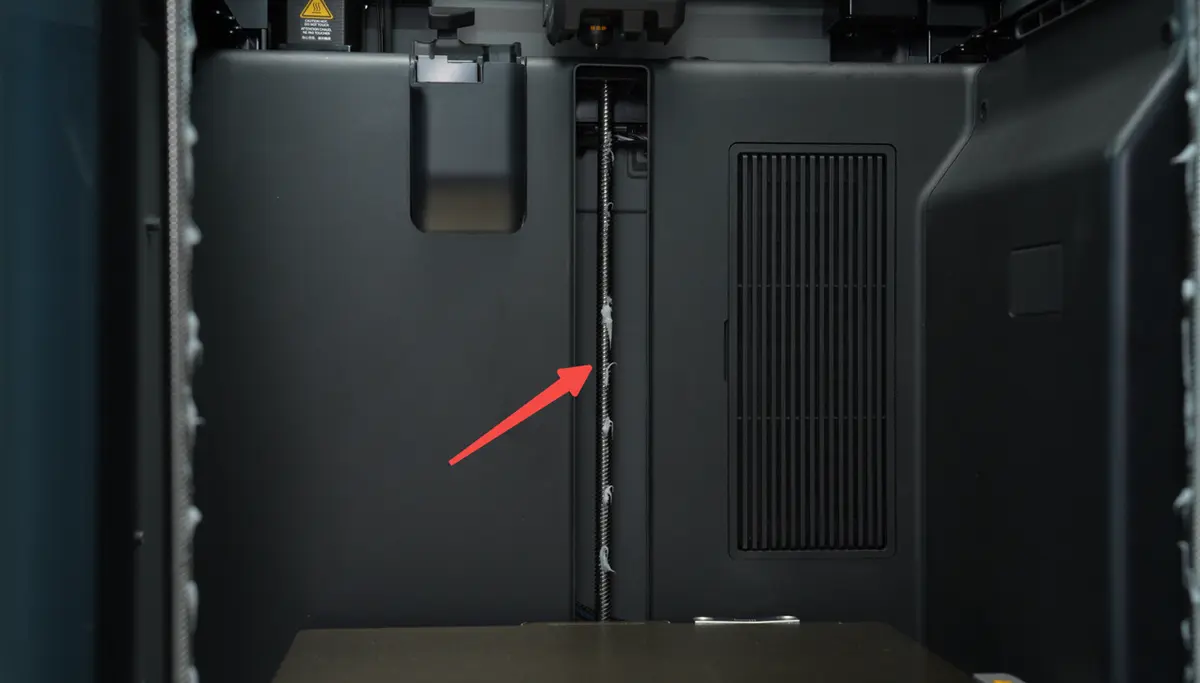

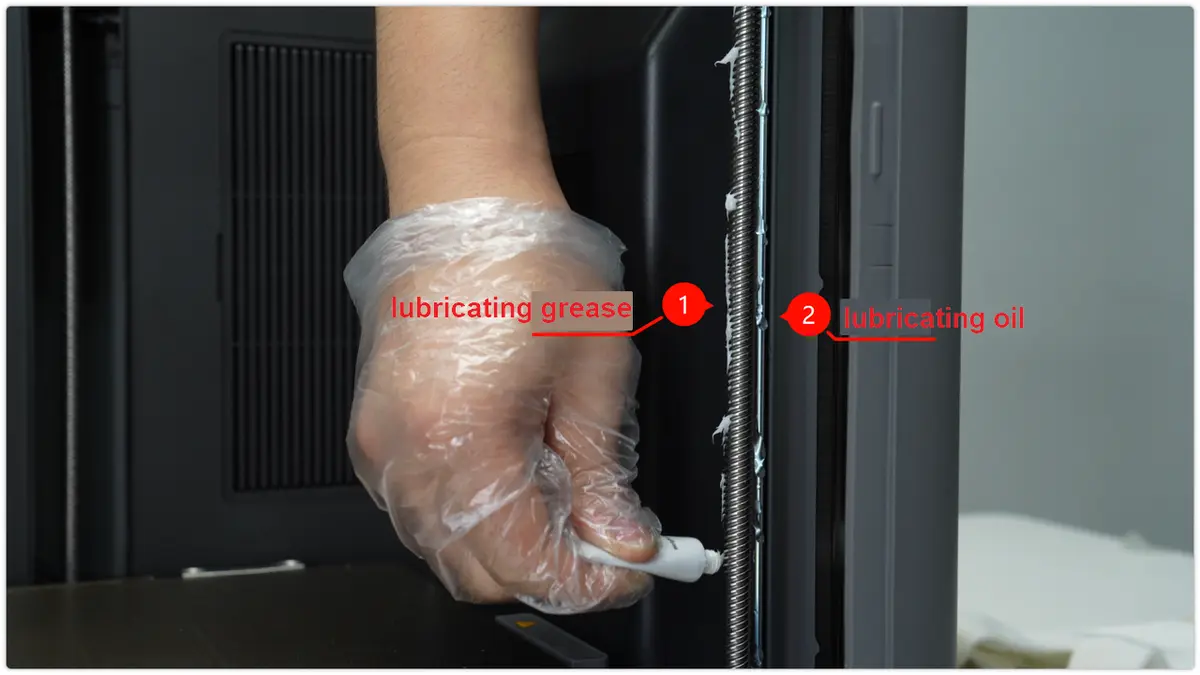

Efter rengøring påføres fedt jævnt på de tre spindelskruer, og smøreolie påføres de venstre og højre stænger.

De lineære stænger bag på P2S/X2D-printeren kræver normalt ikke smøring. Hvis du har behov for at fjerne bagpanelet til vedligeholdelse, se: P2S, X2D

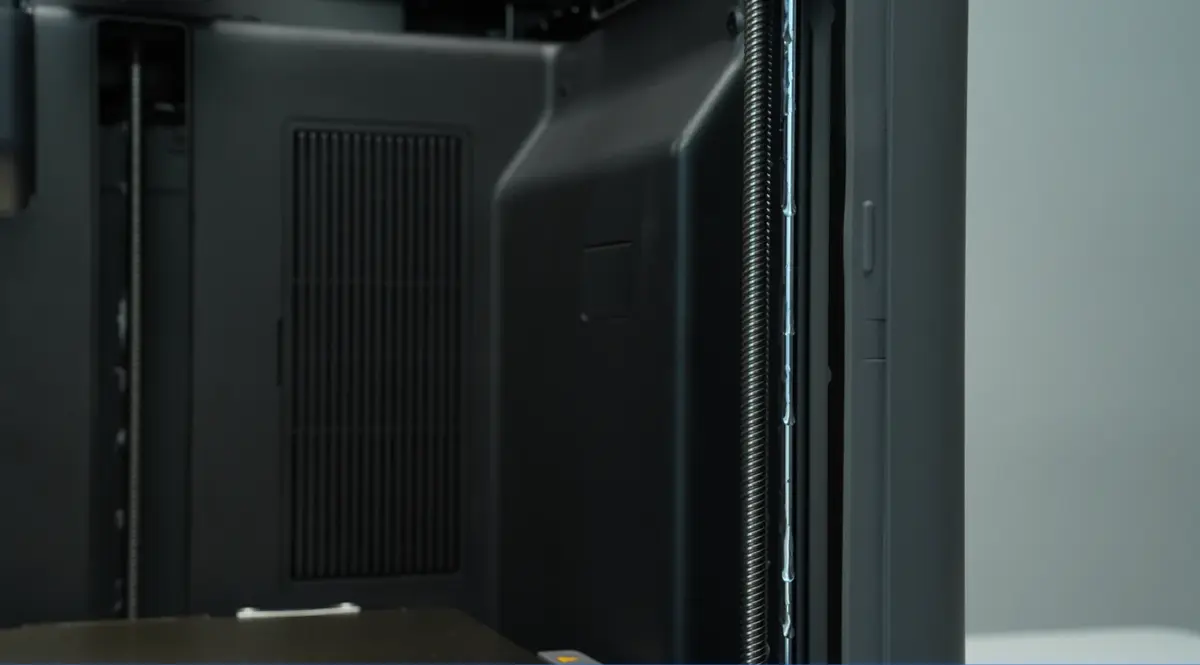

Når du er færdig, brug betjeningspanelet til at flytte byggepladen fra den laveste til den højeste position og tilbage igen - gentag dette 3-5 gange. Det sikrer, at fedt og olie fordeles jævnt på skruerne og stængerne.

Smør derefter Z-aksens lejer.

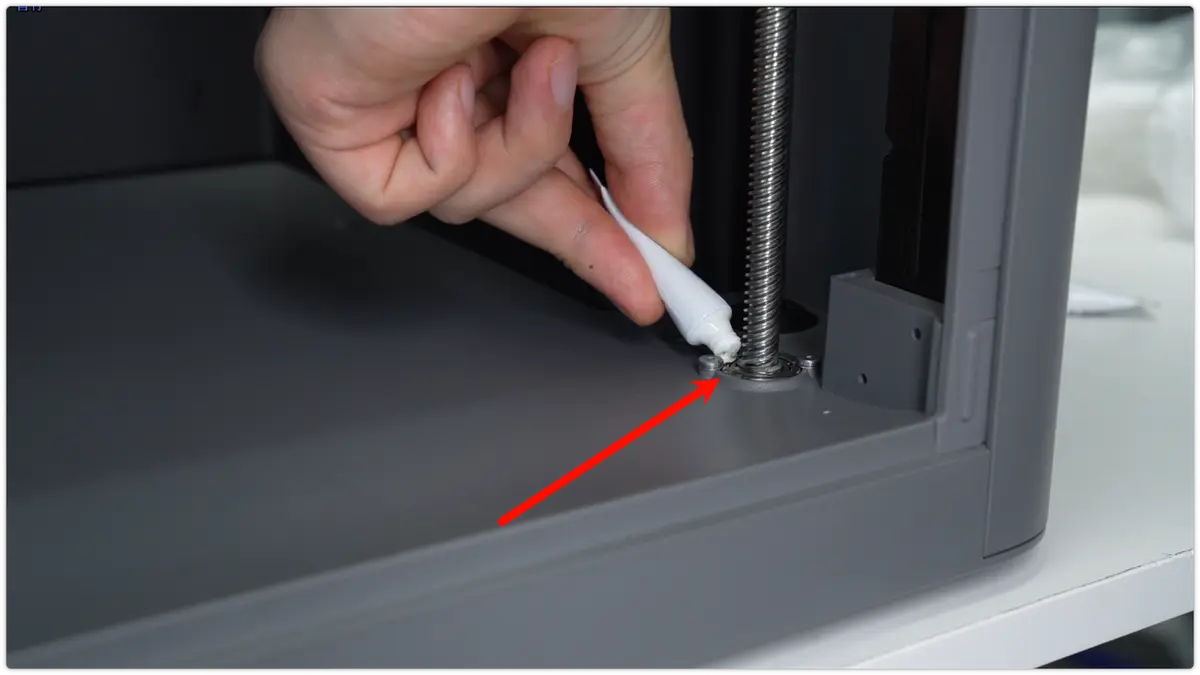

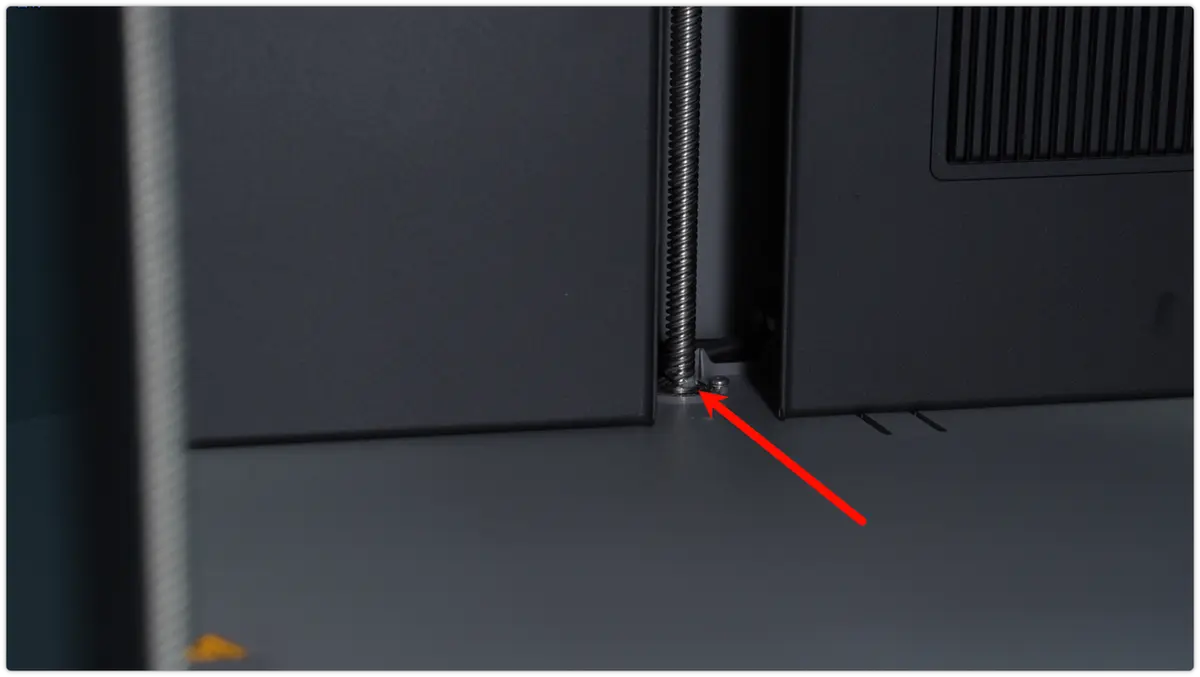

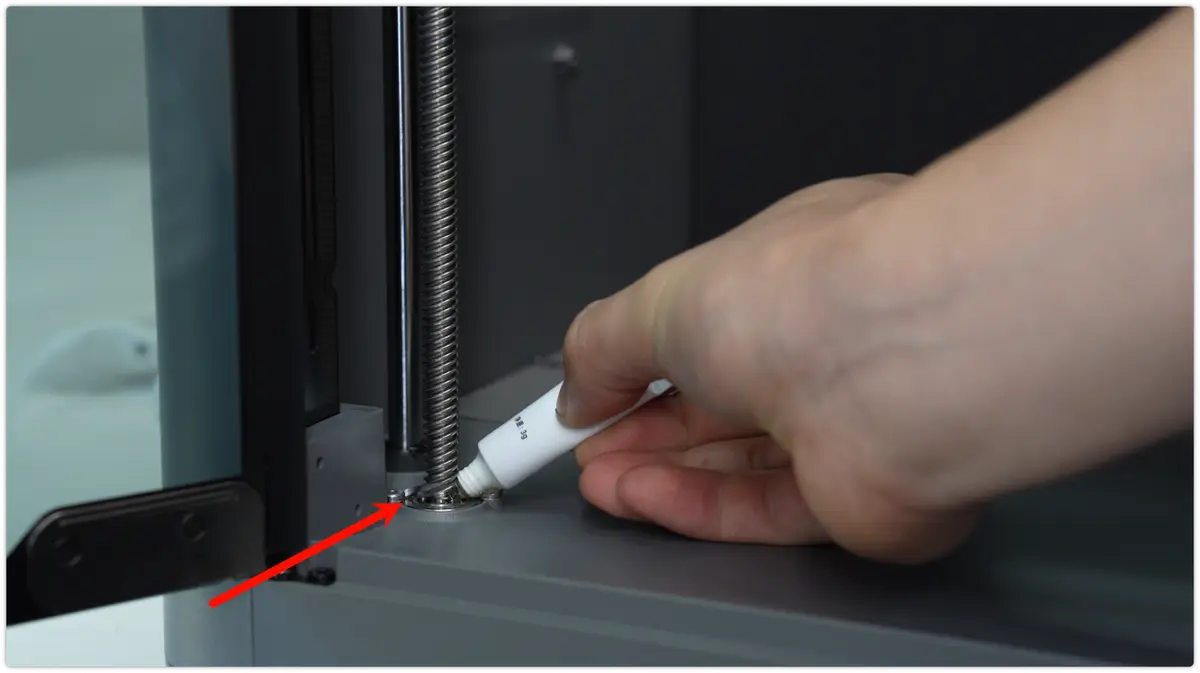

Som vist nedenfor tilsættes smøreolie til lejerne i bunden af de tre spindelskruer. Er der filamentpartikler eller snavs i bunden, rengøres det med en fnugfri klud.

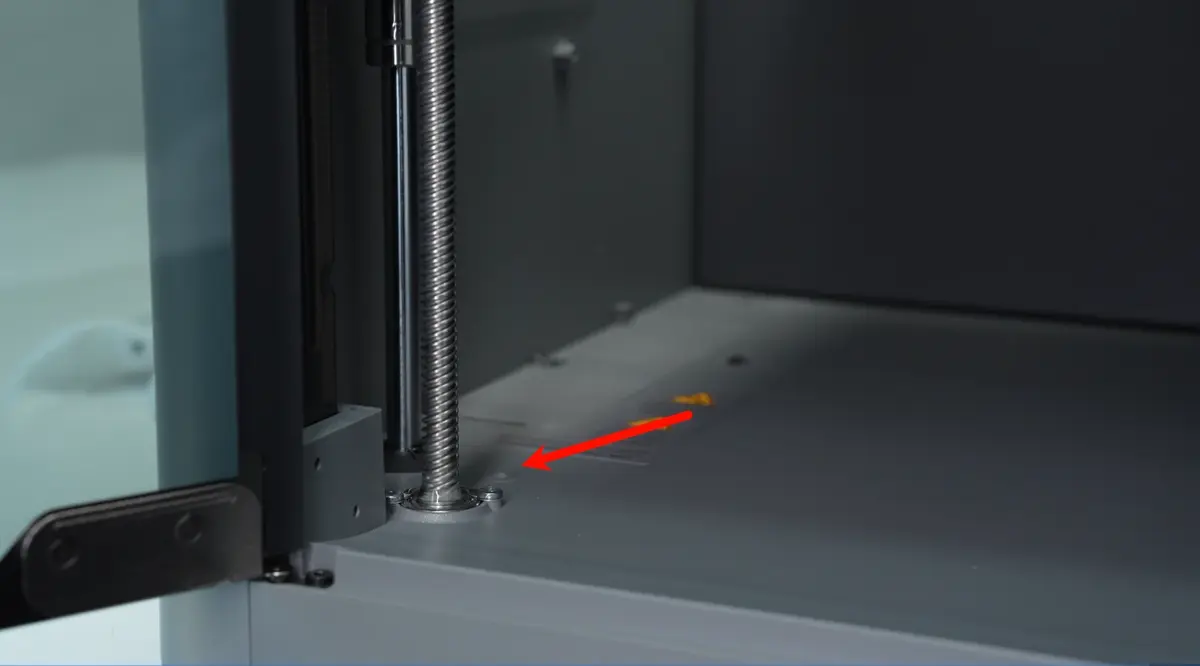

Brug derefter printerskærmen til at flytte byggepladen op og ned, så olien spredes jævnt inde i lejerne.

Fuld kalibrering

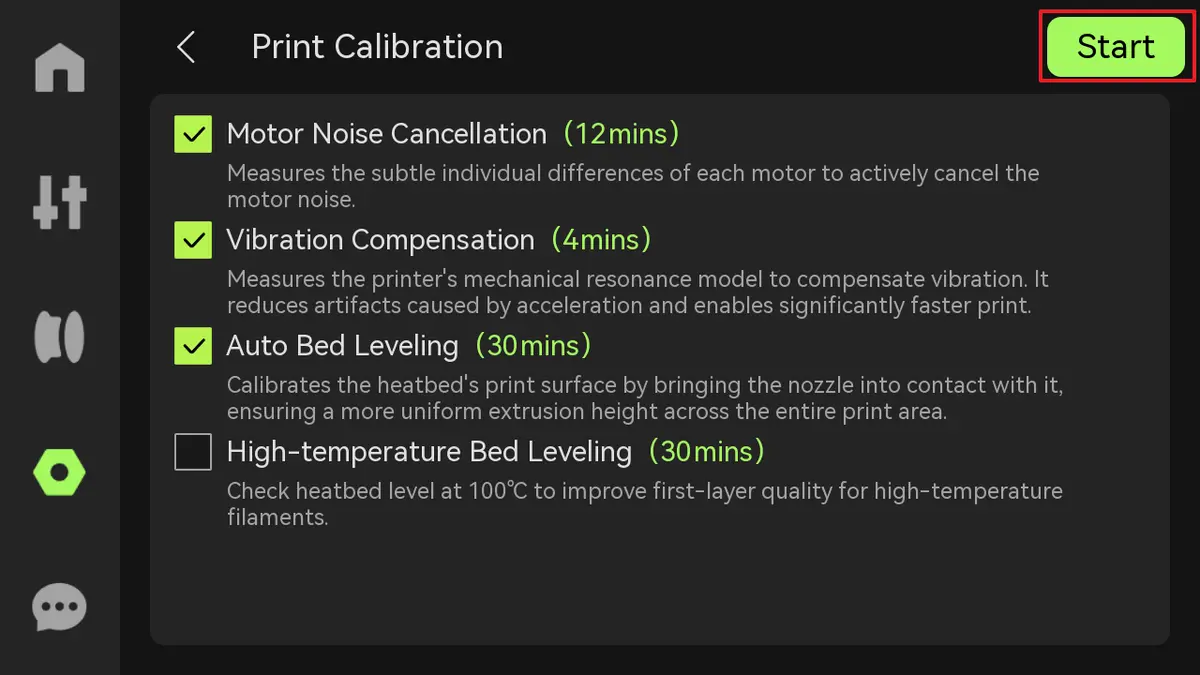

Efter rengøring og smøring af XYZ-akserne skal du gå til kalibreringsgrænsefladen og udføre en Fuld kalibrering for at sikre, at alle mekaniske dele kører optimalt.

Dette inkluderer: Motorstøjkompensation, vibrationskompensation og automatisk bordnivellering.

Når den fulde kalibrering er gennemført automatisk, kan du starte et testprint.
