XY-spaenderulle - P1-serien

XY-spaenderulle

Vaerktoej

H2.0 unbrakonoegle

Forberedelse

Sluk for printeren, inden du udfoerer vedligeholdelse.

Afmontering

Bemaerk: Trinnene til af- og paamontering af rullerne paa de to XY-spaendere er stort set ens.

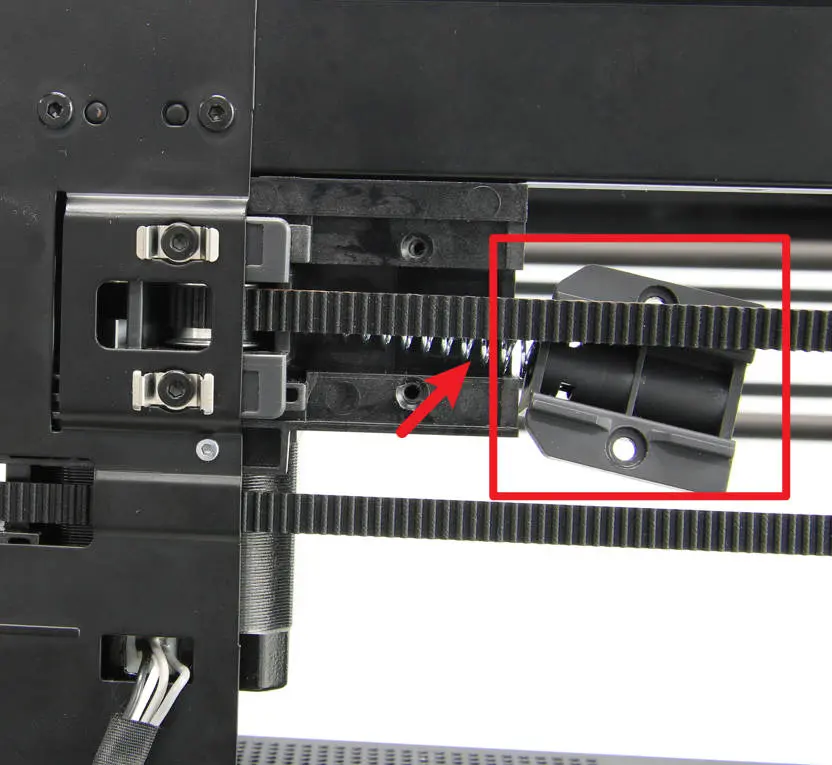

Trin 1 - Afmonter spaenderens holder

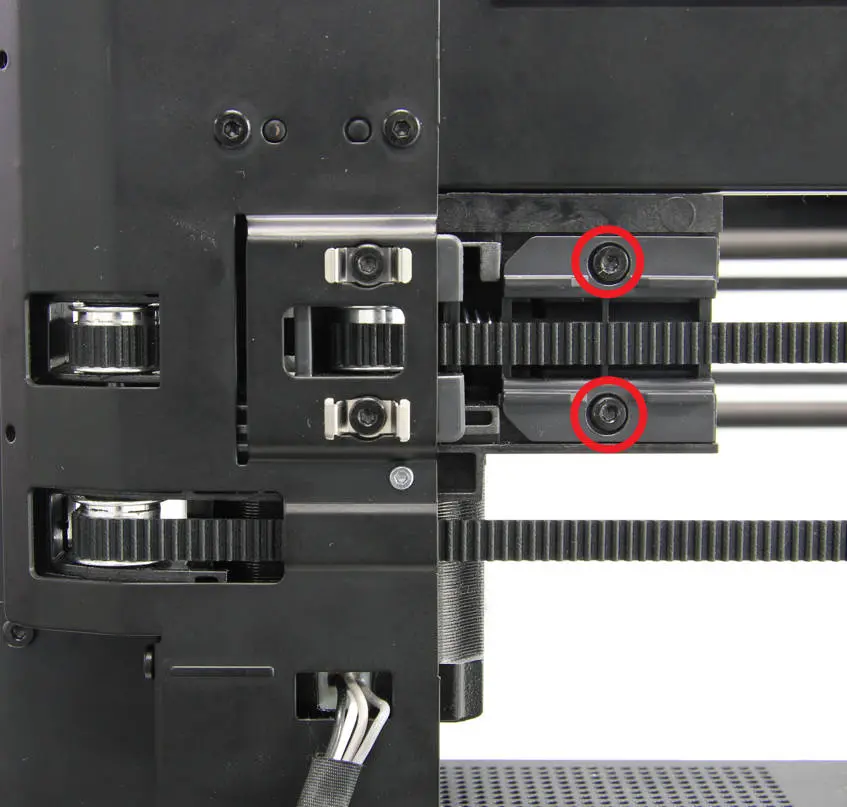

Brug en H2.0 unbrakonoegle til at loesne og fjerne de to skruer, der holder spaendefjederen og dens holder paa plads.

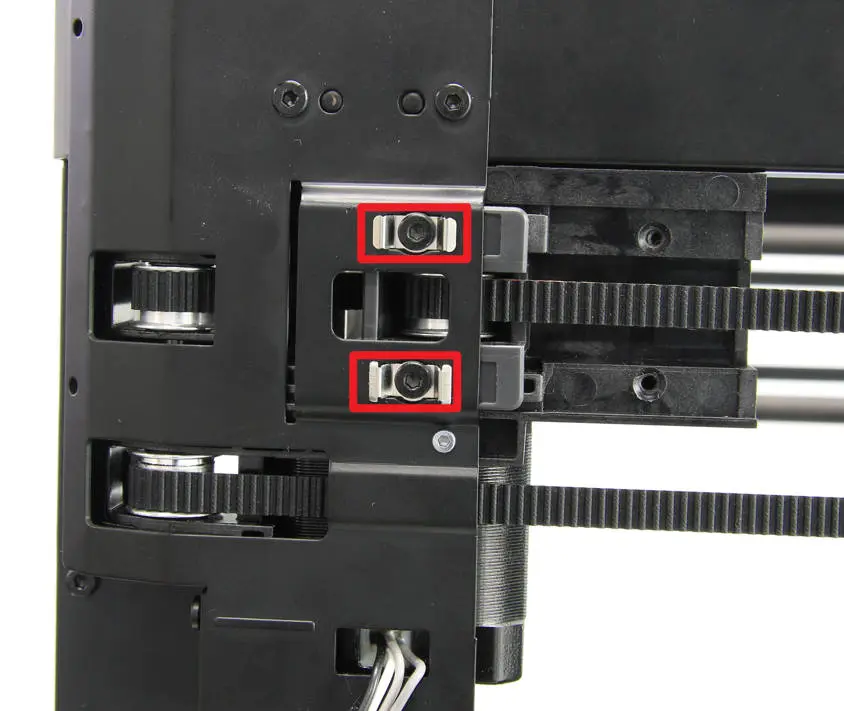

Trin 2 - Loesn spaenderen

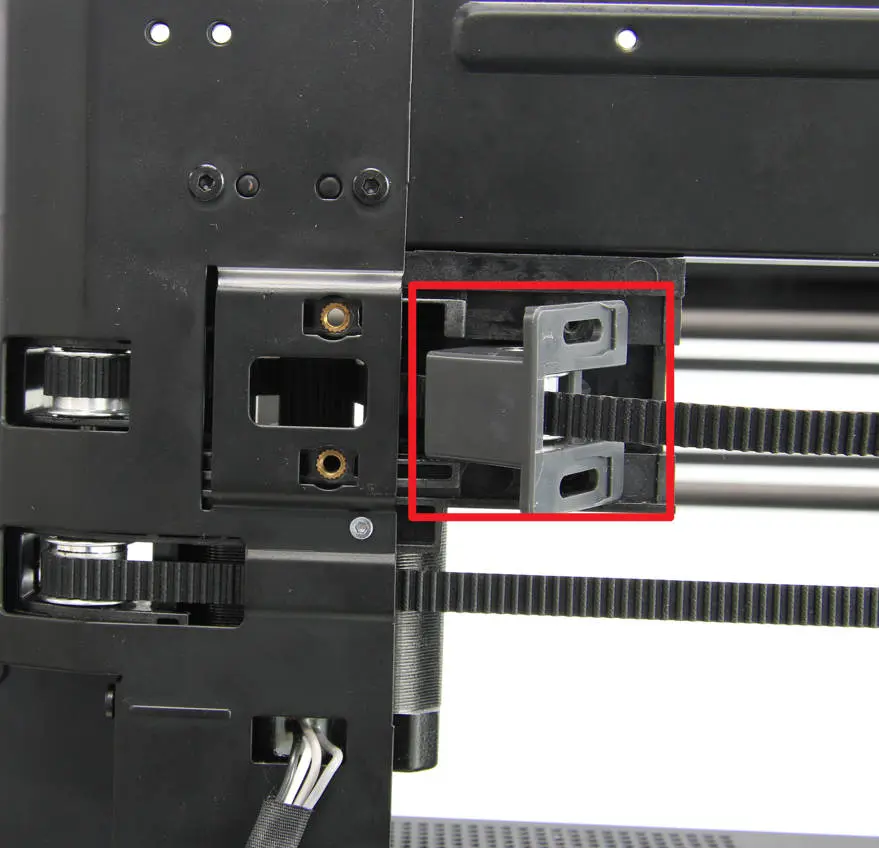

Brug en H2.0 unbrakonoegle til at loesne de to skruer, der holder dem paa plads. Naar de er loesnet, kan spaenderen tages frit ud.

Trin 3 - Fjern rullen

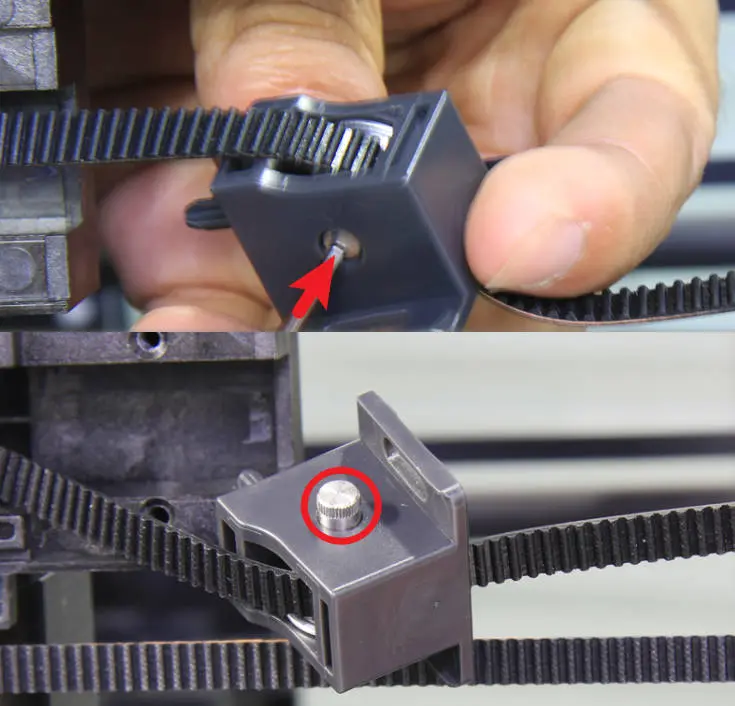

Brug unbrakonoeglen til at skubbe rulleakslen op nedefra, og fjern derefter akslen og rullen.

Montering

Trin 1 - Saet spaendeskiverne paa

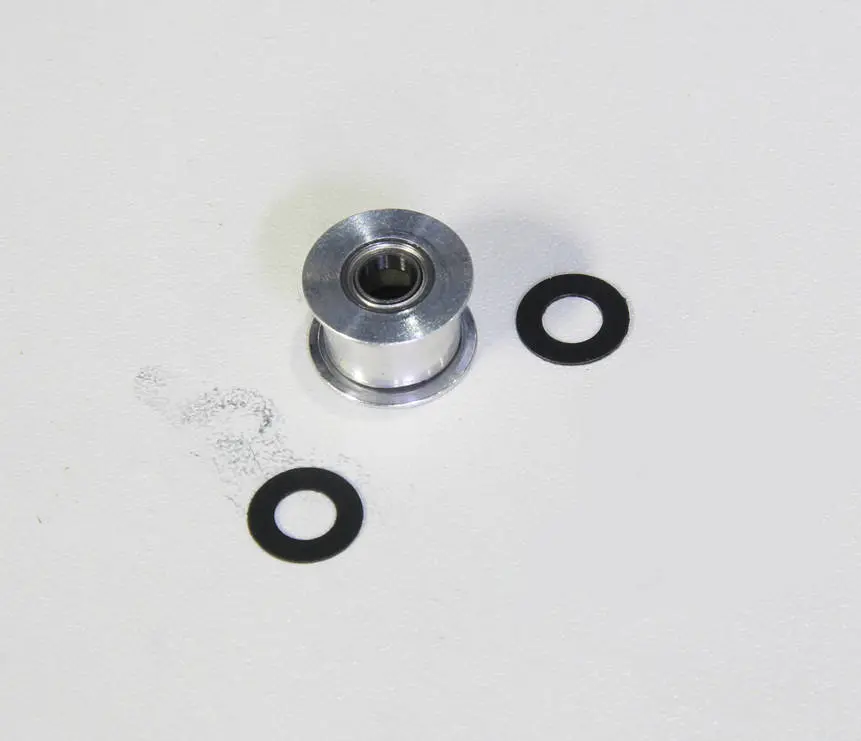

Goer din nye spaenderulle klar, og saet de to spaendeskiver paa begge ender af rullen. Du skal maaske bruge haanden til at holde dem paa plads.

Trin 2 - Monter rullen

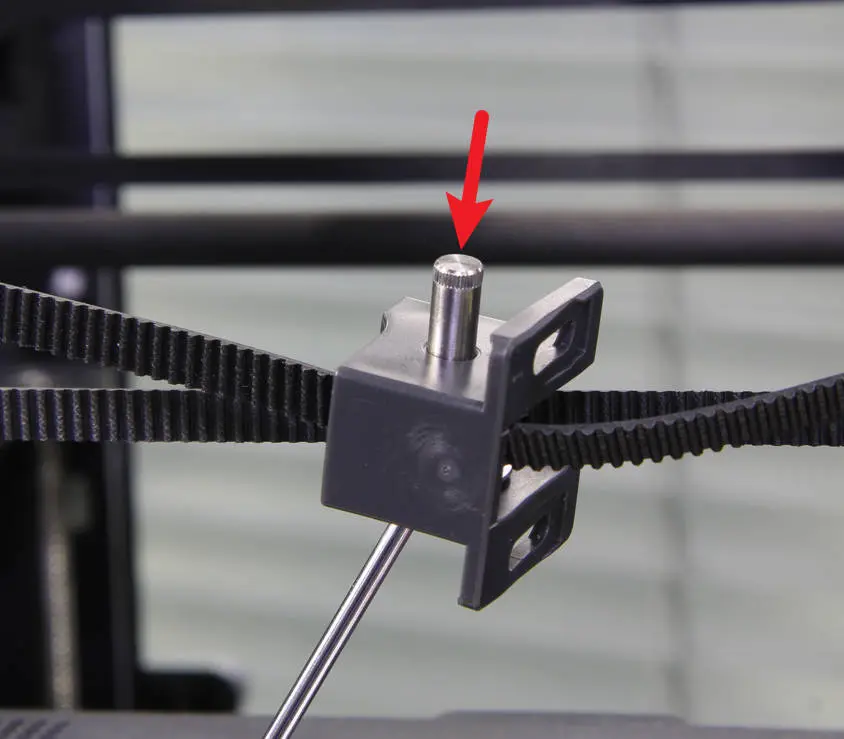

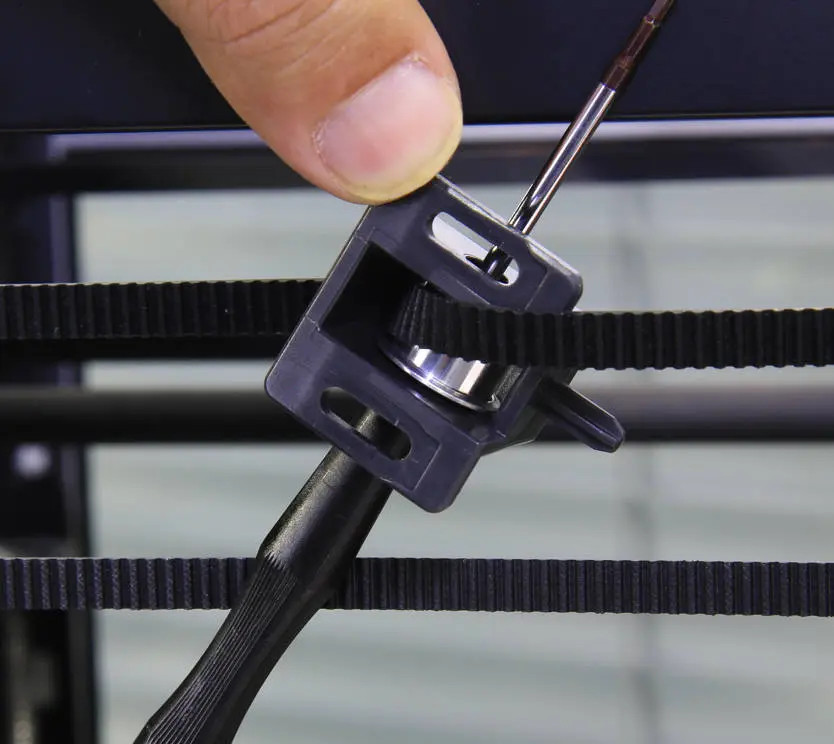

Monter spaenderullen paa rullebeslaget. Saet midlertidigt unbrakonoeglen igennem for at sikre, at rullen og de to spaendeskiver sidder rigtigt. Tryk derefter akslen ned ovenfra, og sikr dig, at den er trykket helt i bund.

Trin 3 - Monter spaenderen

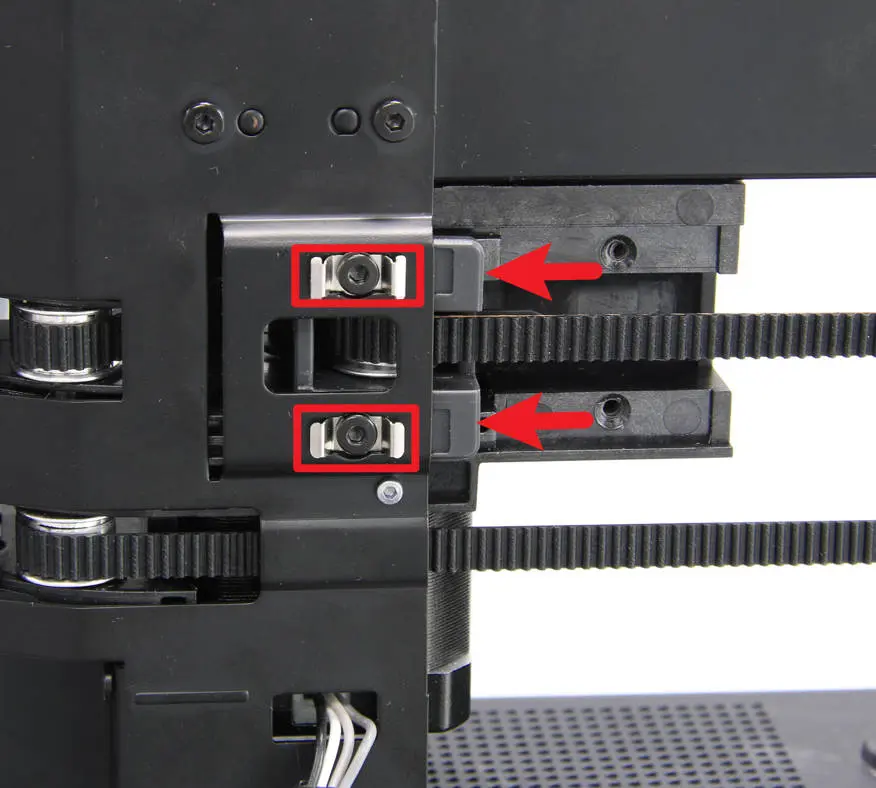

Skub spaenderenheden paa plads, og skru de 2 skruer i (med beslag). Spaend ikke skruerne endnu, lad dem sidde loest for nu.

Trin 4 - Monter spaenderens holder

For at montere spaendefjederen og dens holder skal du placere dem i det afsatte omraade og bruge to skruer til at fastgoere dem. Sikr dig, at skruerne er spaendt godt fast, saa de sidder ordentligt, og spaenderen fungerer korrekt.

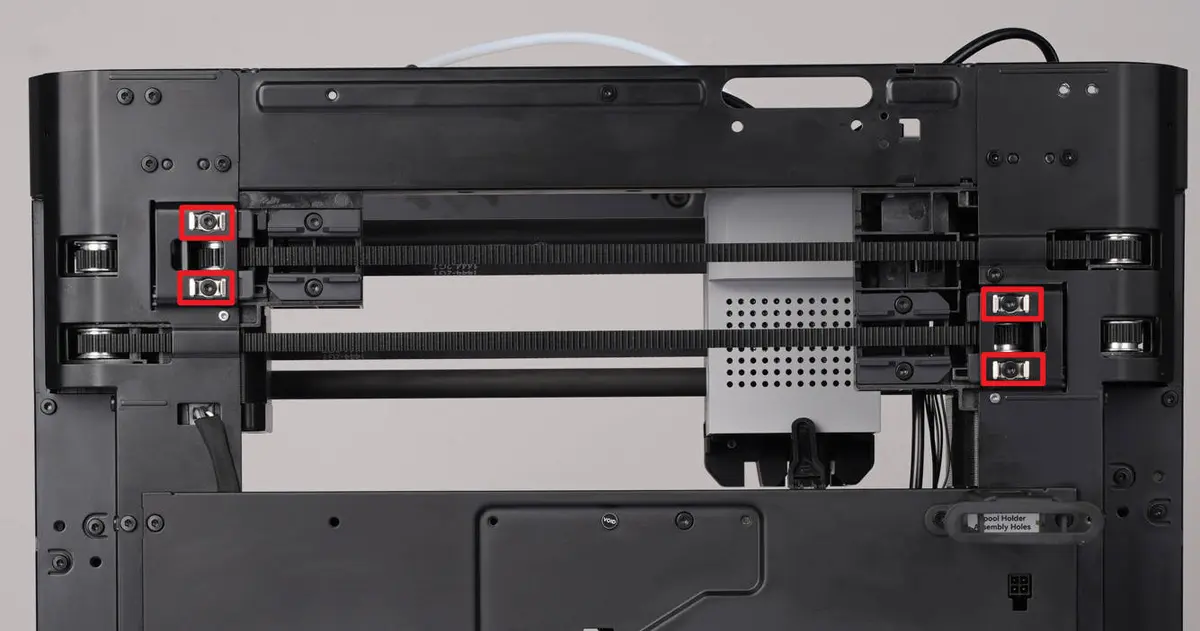

Trin 5 - Spaend remmen

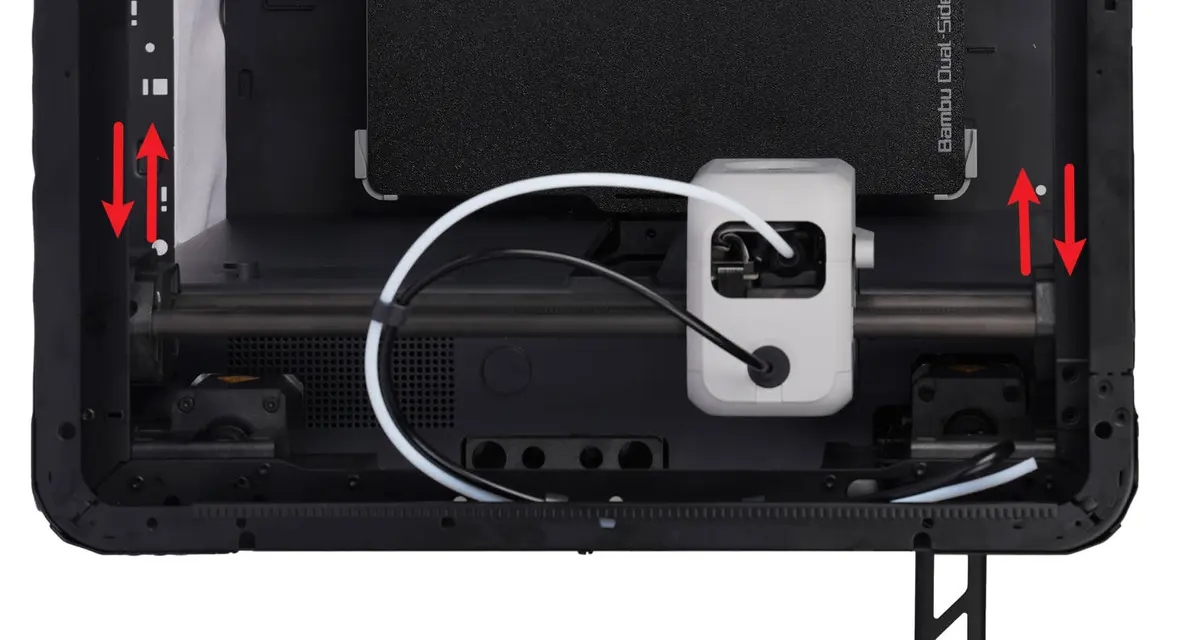

Loesn de 2 skruer paa den anden spaender, koer toolhead frem og tilbage et par gange, og foer begge ender af den bagud. Spaend derefter skruerne paa begge spaendere. Du kan finde mere detaljerede instruktioner paa vores side om remspaending.

Saadan kontrollerer du, at det er lykkedes

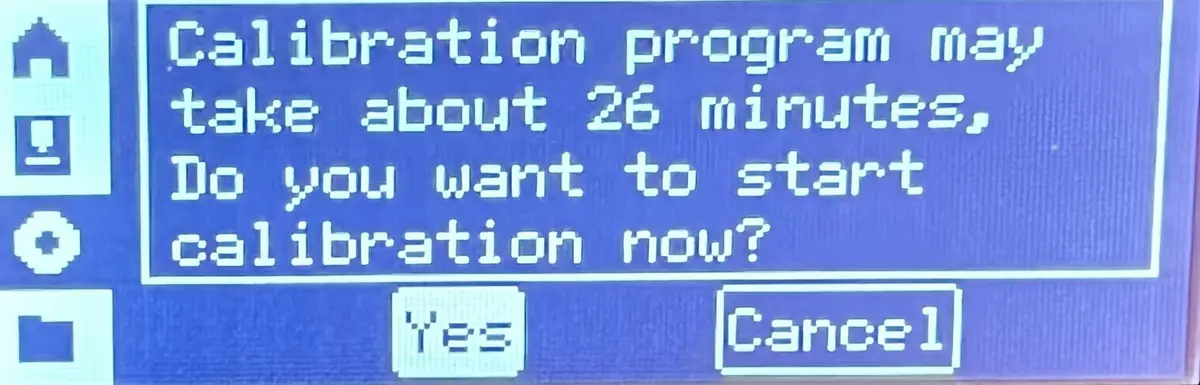

Taend for printeren, og koer kalibreringen. Hvis der ikke opstaar fejl under testen, er udskiftningen lykkedes.

Hvis du stoeder paa problemer, saa gennemgaa foerst dine trin igen, og spaend remmen paa ny, inden du proever igen. Hvis problemerne fortsaetter, saa kontakt vores kundeservice for yderligere hjaelp.
