Hvad det er

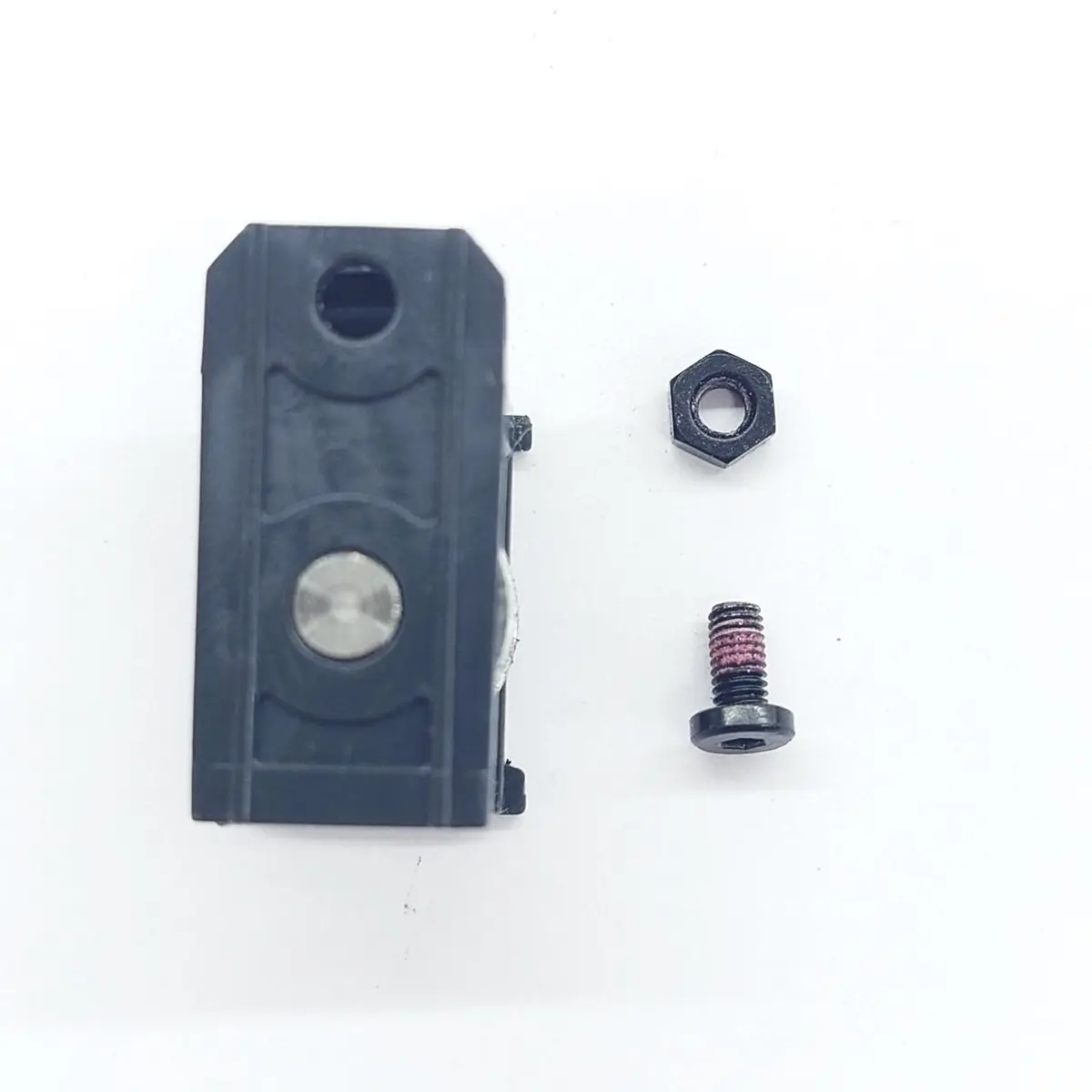

Z-opspaenderen er en del, der monteres i bunden af printeren og bruges til at spaende Z-tandremmen.

Hvornar skal du skifte Z-opspaenderen?

• Opspaenderen laver unormal stoj, som ikke kan loses ved at smore den
• Beskadiget leje i opspaenderen

Vaerktoj og materialer

• H1.5 & H 2.0 unbrakonogle
• Ny Z-opspaender

Sikkerhedsadvarsel

VIGTIGT!

Det er afgorende at slukke printeren, for du udforer vedligeholdelsesarbejde pa printeren og dens elektronik, herunder vaerktojshovedets ledninger, fordi en taendt printer under sadant arbejde kan forarsage kortslutning, der kan fore til yderligere skader pa elektronikken og sikkerhedsrisici.

Nar du udforer vedligeholdelse eller fejlfinding pa printeren, kan det vaere nodvendigt at afmontere visse dele, herunder hotend. Denne proces kan blotlaegge ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden eller med andet metal eller elektroniske komponenter, mens printeren stadig er taendt. Det kan beskadige printerens elektronik og forarsage yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra stromkilden, for du udforer vedligeholdelsesarbejde. Det forhindrer kortslutninger eller skader pa printerens elektronik. Pa den made undgar du potentielle skader pa printerens elektroniske komponenter og sikrer, at vedligeholdelsesarbejdet udfores sikkert og effektivt.

Hvis du har sporgsmal eller bekymringer om at folge denne vejledning, opret en ny sag pa vores supportside, sa gor vi vores bedste for at svare hurtigt og give dig den hjaelp, du har brug for.

Betjeningsvejledning - Afmontering

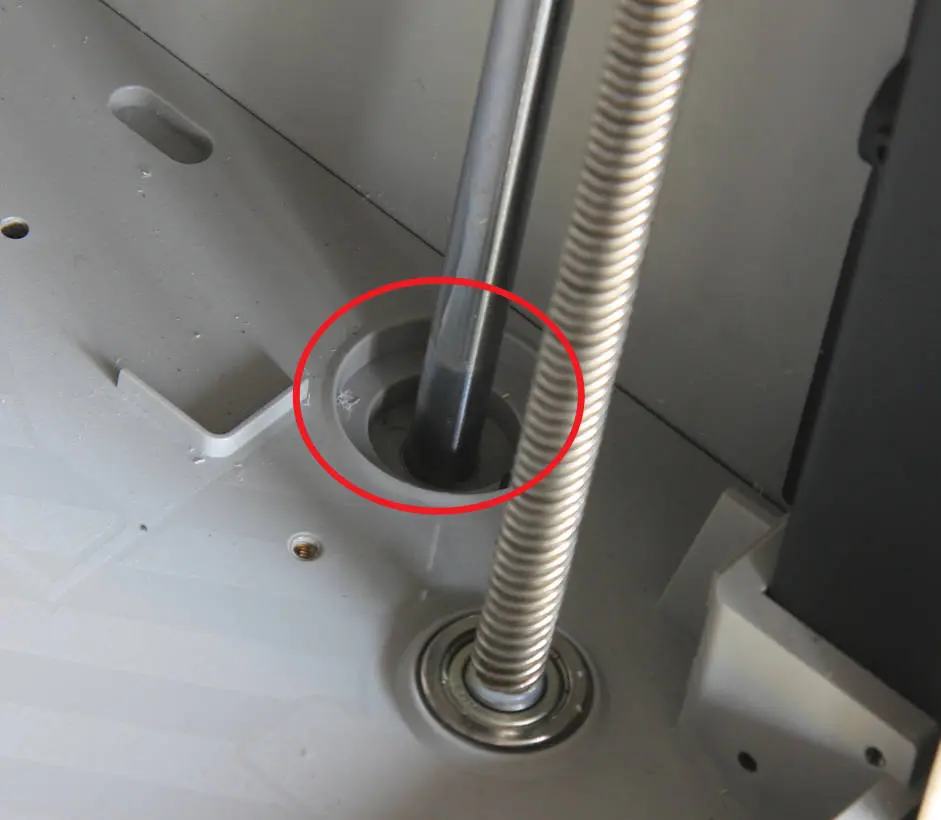

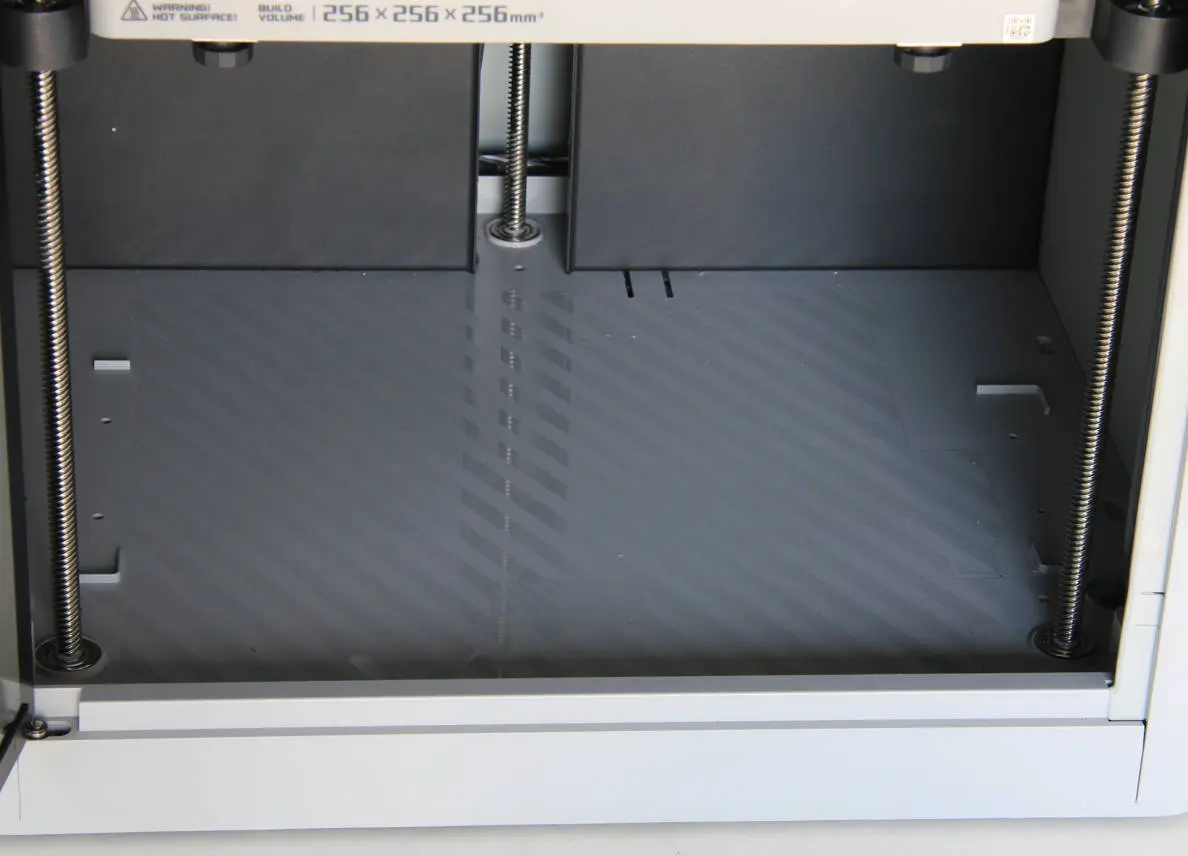

Trin 1 - Rengor bundbasen

Rengor genstande pa bundbasen, isaer rester pa de polerede stænger.

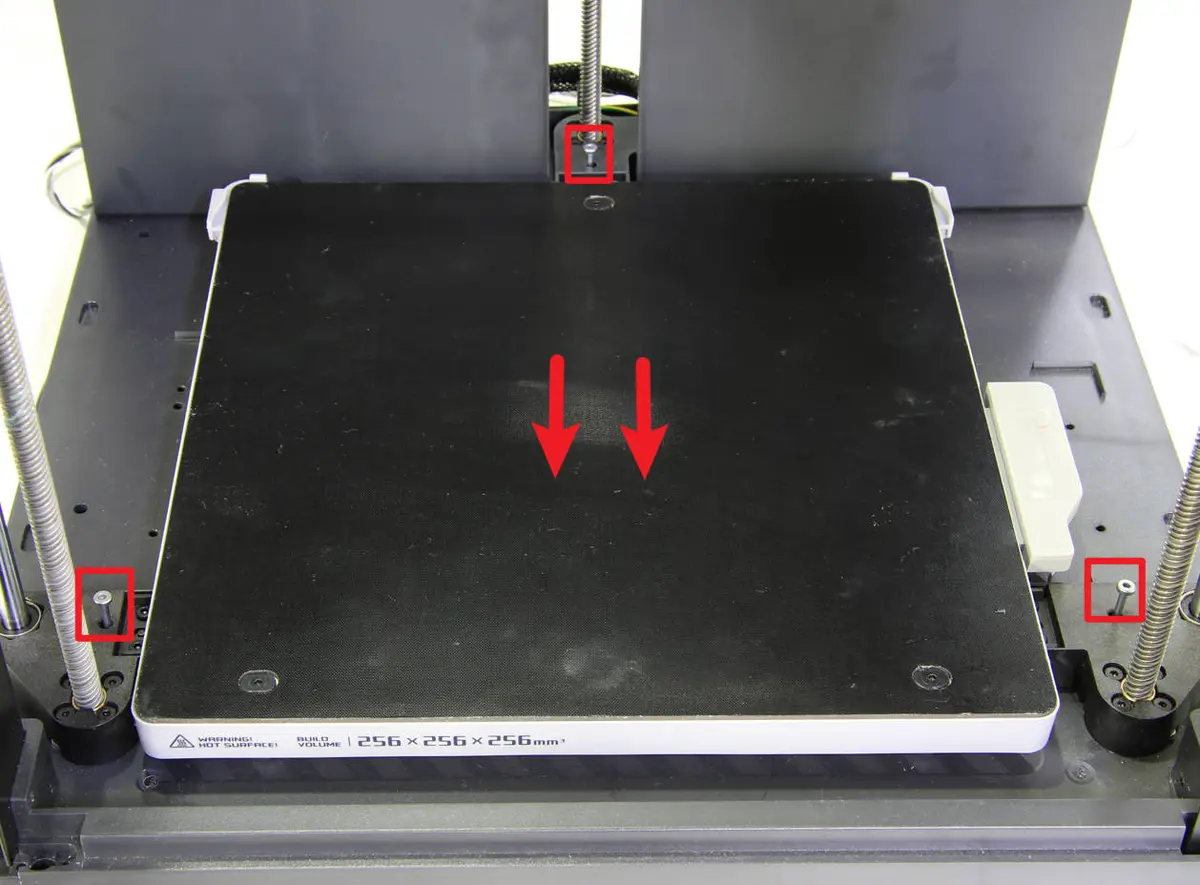

Trin 2 - Saenk varmepladen i bund og las sliderne

Betjen via skaermen, saenk varmepladen helt i bund, og las de 3 slidere med 3 skruer, ligesom da du forst lasten varmepladen op ved udpakning. Sluk derefter printeren, og traek stromkablet ud.

Bemaerk:Fastgor varmepladen eller sliderne med skruer, men spaend dem ikke for hardt. Hvis enkelte slidere pa Z-aksen kommer ud af synkronisering i et senere trin, fordi remmen ikke er spaendt, kan varmepladen ikke laengere niveaujusteres. Spaend ikke skruerne for hardt, da de ellers kan odelaegge delene.

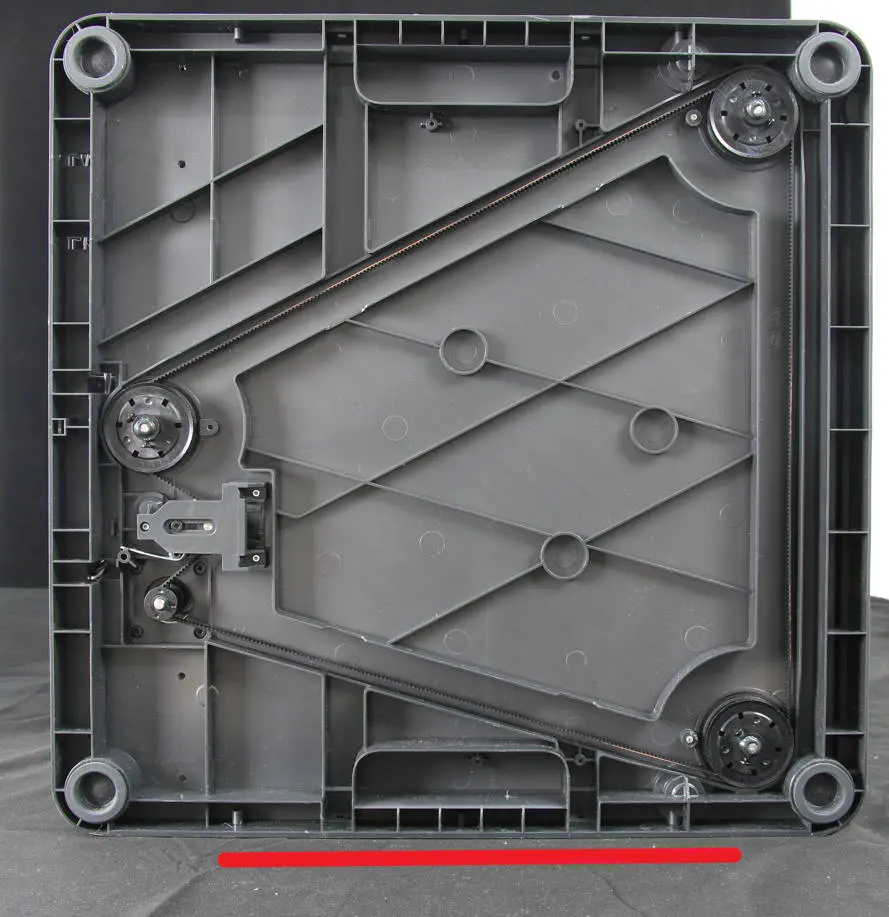

Trin 3 - Fjern glasdaekpladen (P1S) og laeg printeren pa siden

Laeg printeren pa siden, sa du kan se Z-tandremmen. Hvis din printer er en P1S, skal du fjerne glasdaekslet, for du laegger maskinen pa siden, for at undga skade.

Hvis du vil placere printeren pa hovedet, skal du sikre dig, at skaermen er fjernet for handlingen. Se denne wiki for at fjerne skaermen.

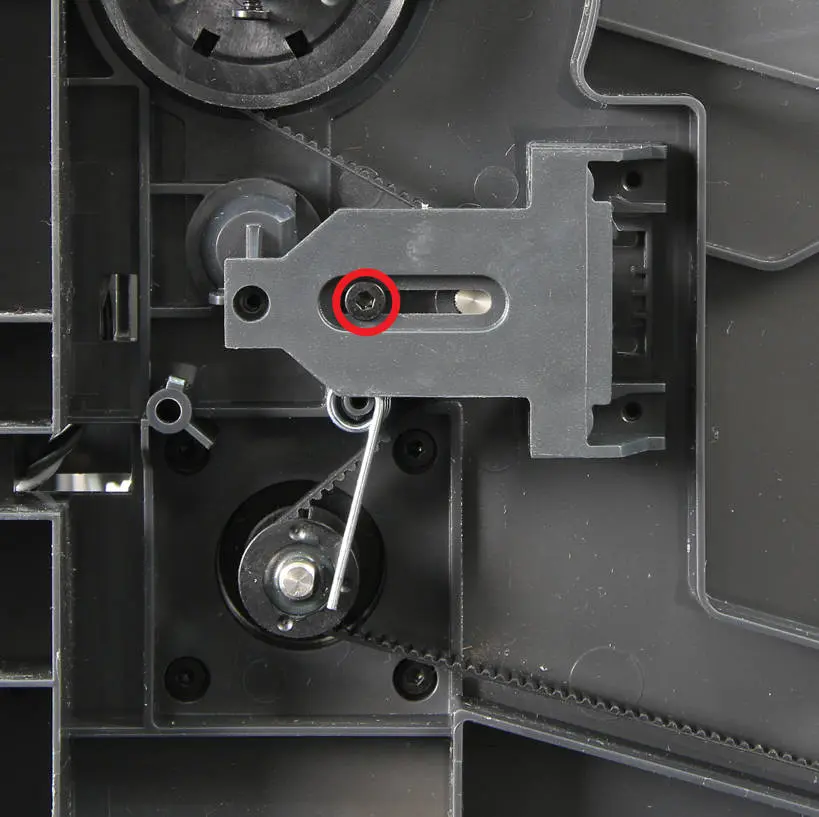

Trin 4 - Las skruerne op

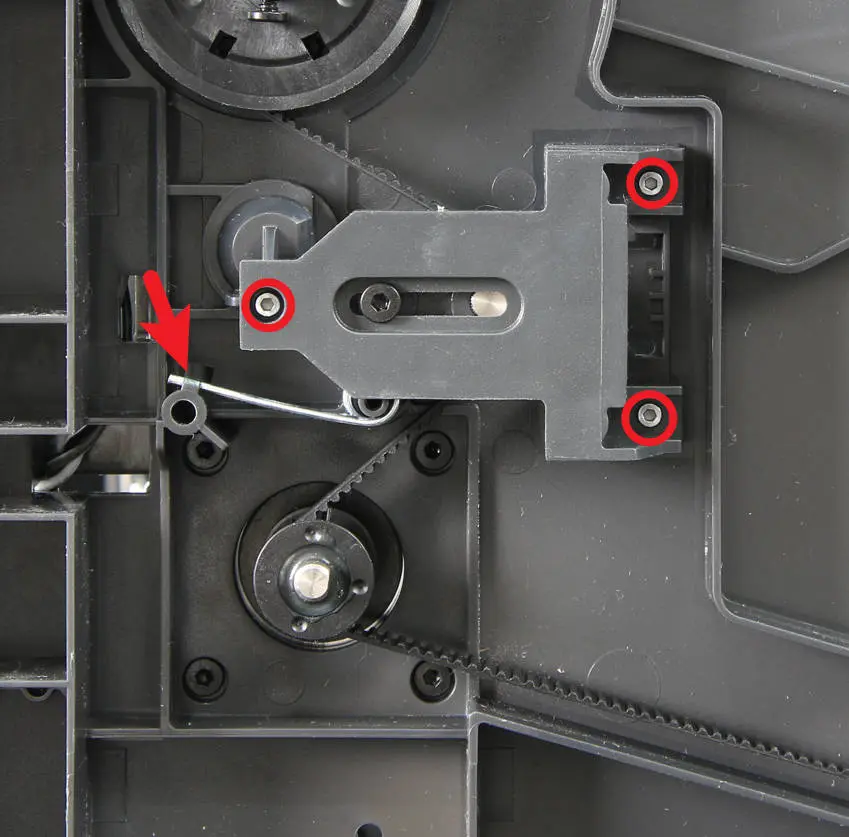

Slip torsionsfjederen, fjern de 3 solvfarvede skruer med H1.5 unbrakonoglen og den sorte justeringsskrue med H2.0 unbrakonoglen.

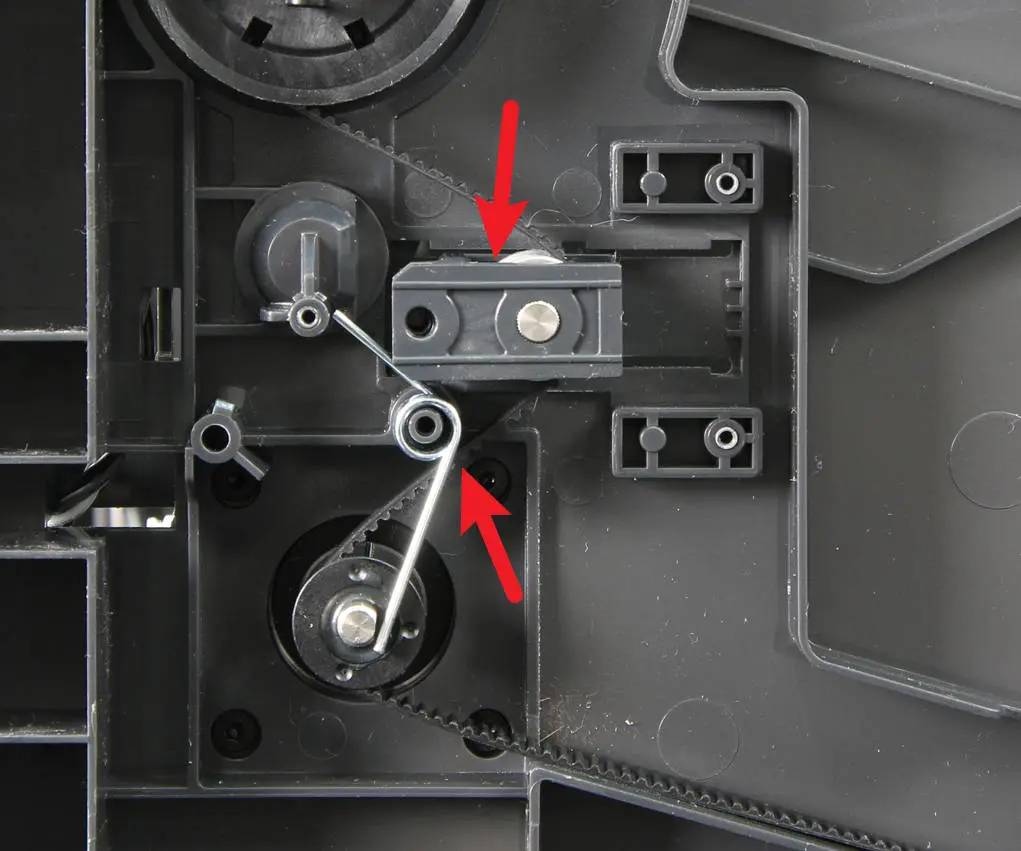

Trin 5 - Fjern spaenderemskivedaekslet og torsionsfjederen

Tag spaenderemskivedaekslet af, og fjern torsionsfjederen.

Trin 6 - Fjern Z-opspaenderen

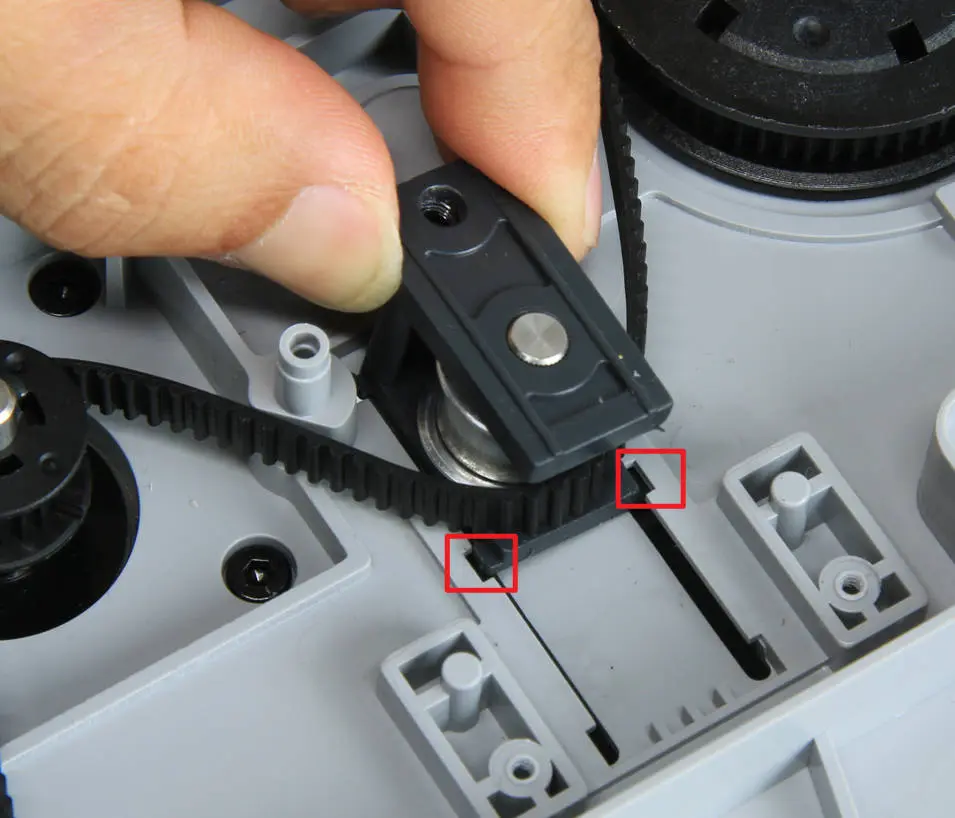

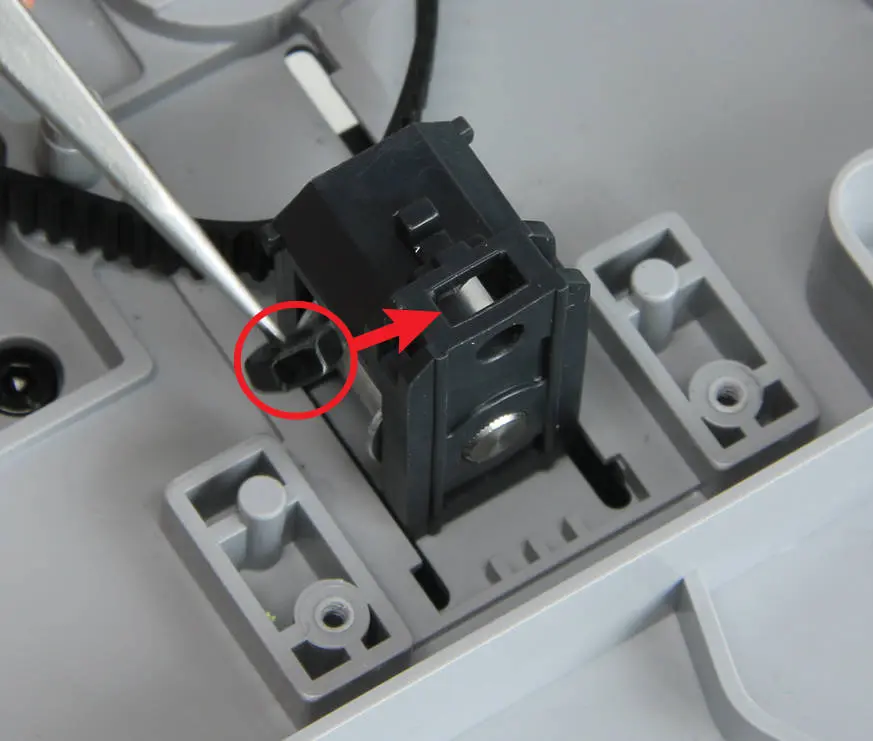

Flyt opspaenderen til enden af skinnen for at fjerne opspaenderenheden. Bemaerk, at der er en motrik i enheden, vaer forsigtig med ikke at tabe den.

Betjeningsvejledning - Montering

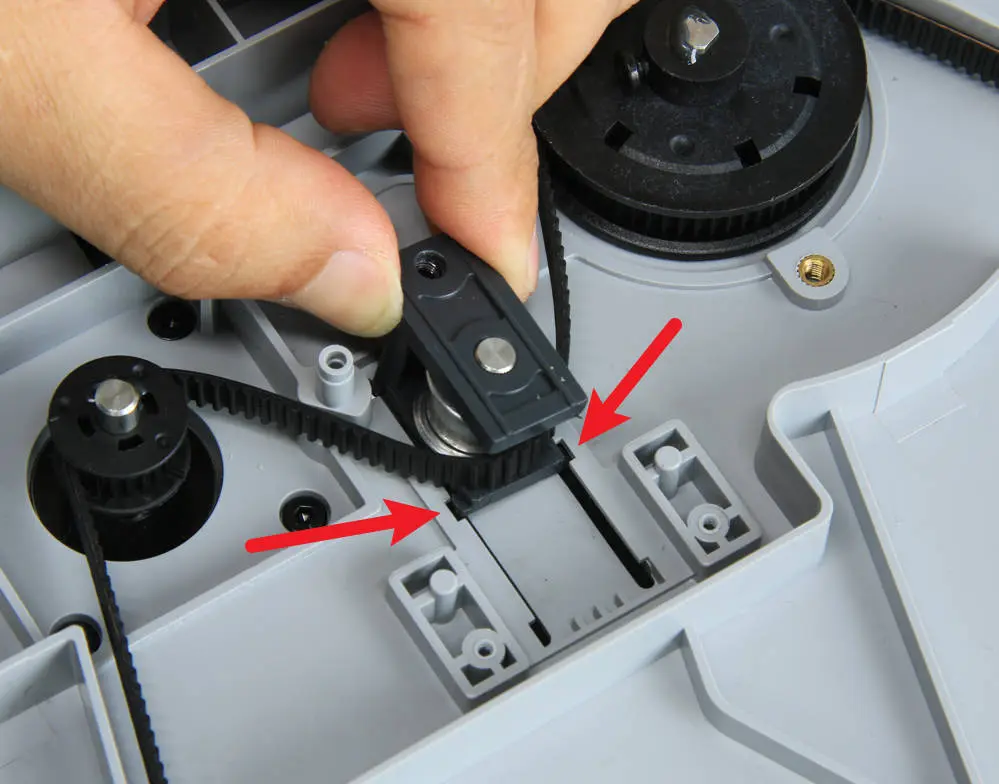

Trin 1 - Monter Z-opspaenderenheden

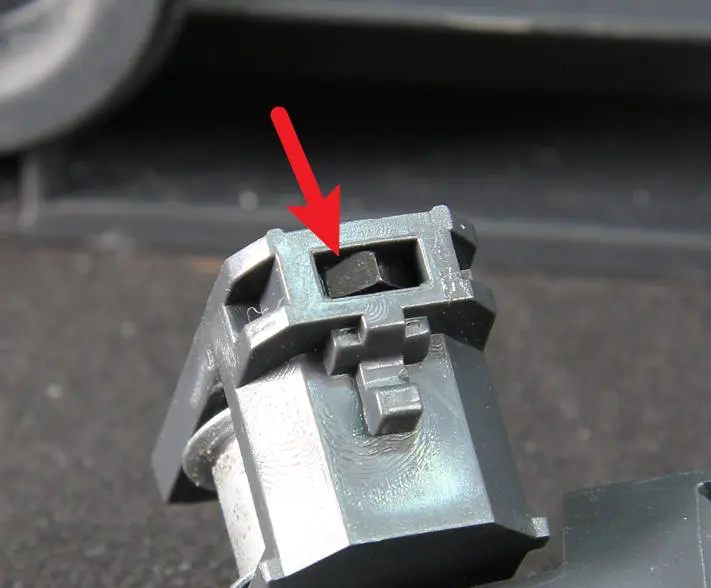

Kontroller, at motrikken er inde i enheden, og monter derefter opspaenderenheden pa plads.

Trin 2 - Monter torsionsfjederen

Monter torsionsfjederen, og bemaerk, at den korte ende er pa hojre side.

Trin 3 - Monter daekslet, las skruerne og spaend fjederen

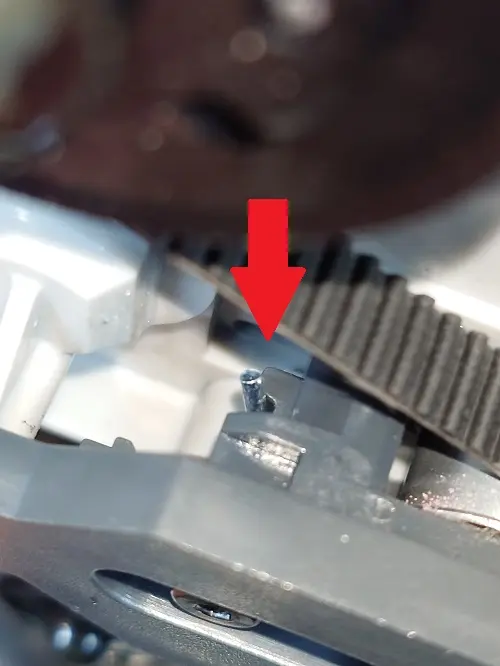

Placer opspaenderdaekslet oven pa opspaenderen. Las de 3 solvfarvede skruer med H1.5 unbrakonoglen for at fastgore daekslet, og forspaend den sorte skrue med H2.0 unbrakonoglen uden at spaende den fast. Boj fjederen pa plads, sa den spaendes.

Trin 4 - Fjern slider-lasskruerne

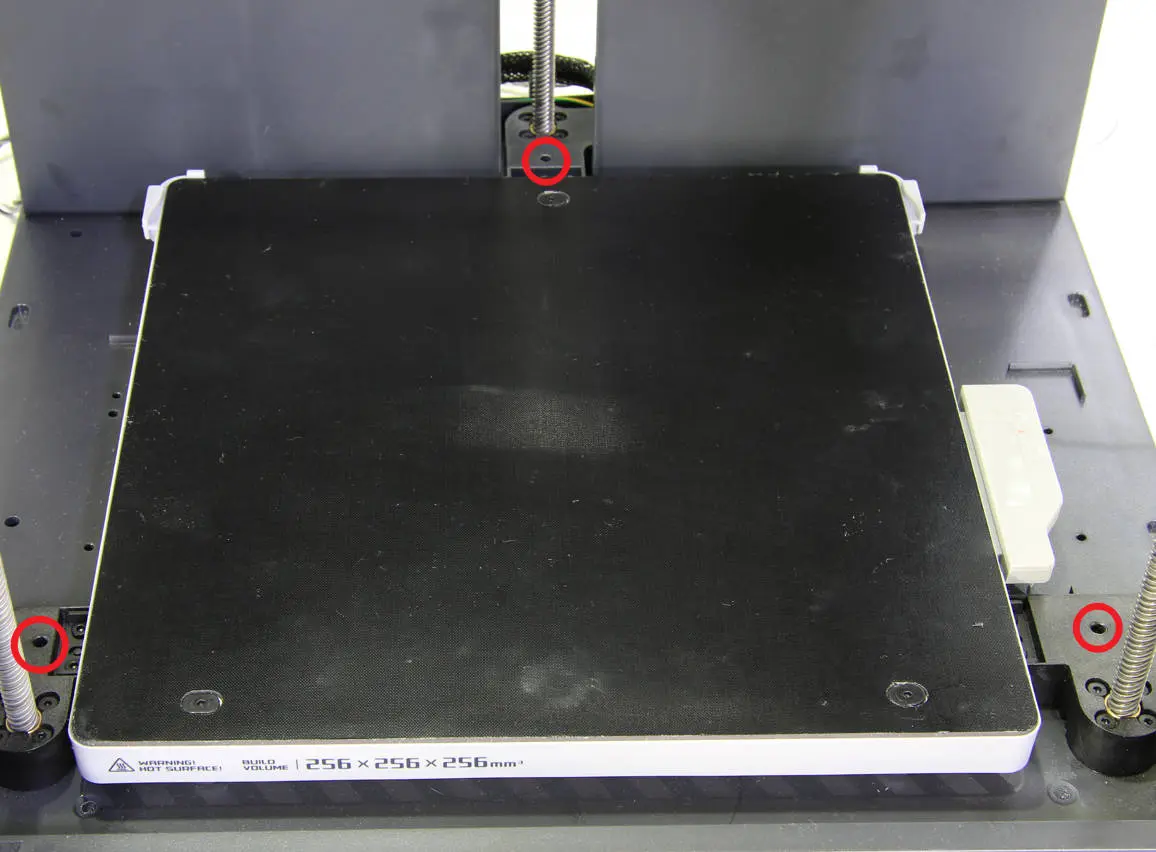

Stil printeren oprejst, og fjern lasskruerne pa de 3 slidere.

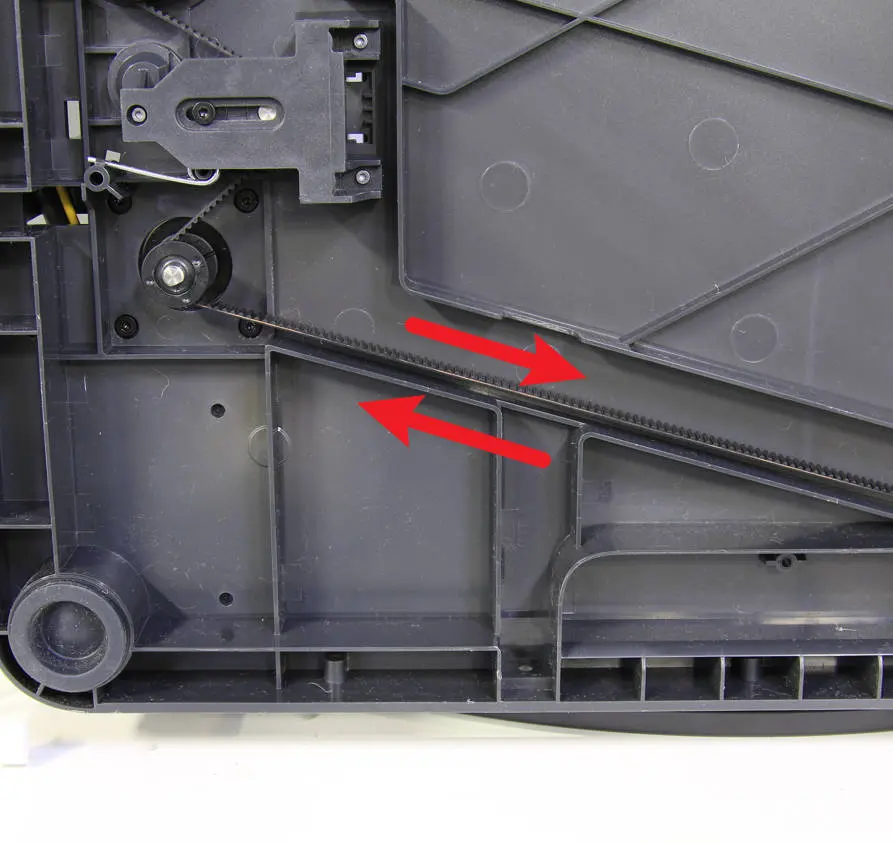

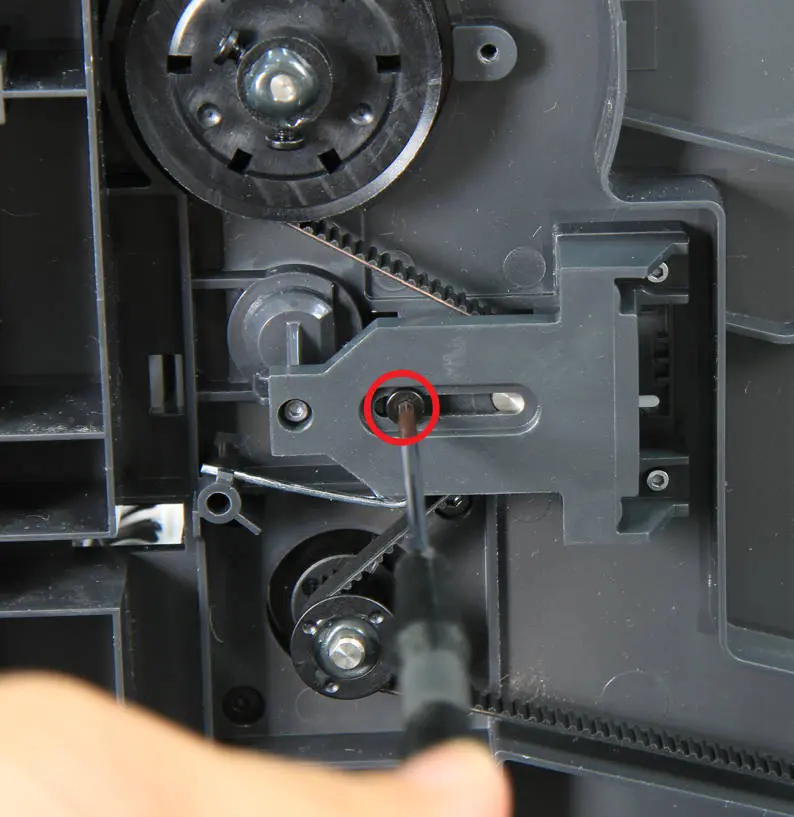

Trin 5 - Spaend Z-remmen og spaend skruen

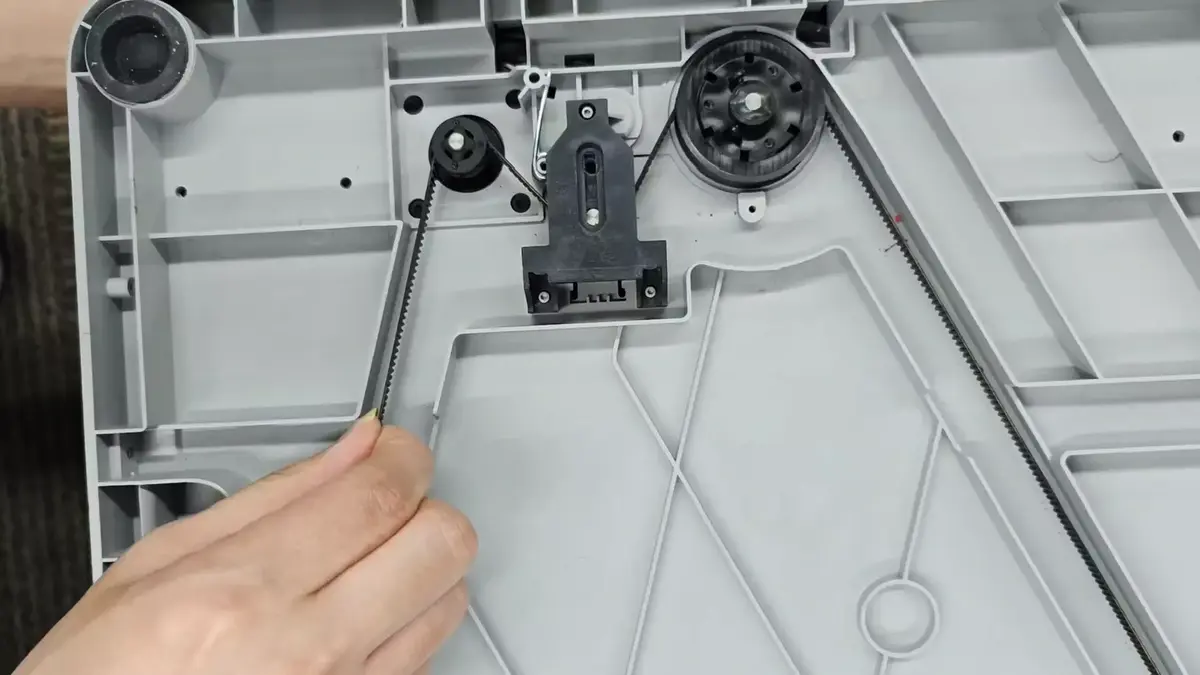

Laeg printeren pa siden igen, bevaeg Z-remmen frem og tilbage flere gange for at sikre, at bevaegelsen er jaevn, og spaend derefter den sorte skrue.

Kontroller funktionen

Tilslut stromkablet, og taend printeren

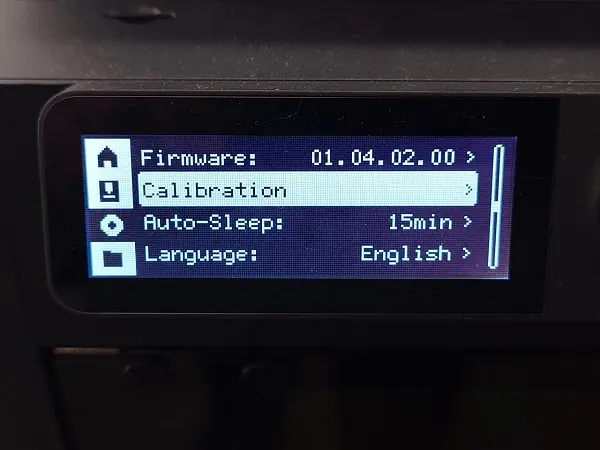

Kor en enhedskalibrering som vist nedenfor, og hvis der ikke opstar fejl, er udskiftningen lykkedes.

Skulle du stode pa problemer, sa gennemga forst dine trin igen og kontroller monteringen, isaer om remmen er spaendt korrekt, og prov igen. Hvis problemerne fortsaetter, sa kontakt kundesupportteamet for yderligere hjaelp.
