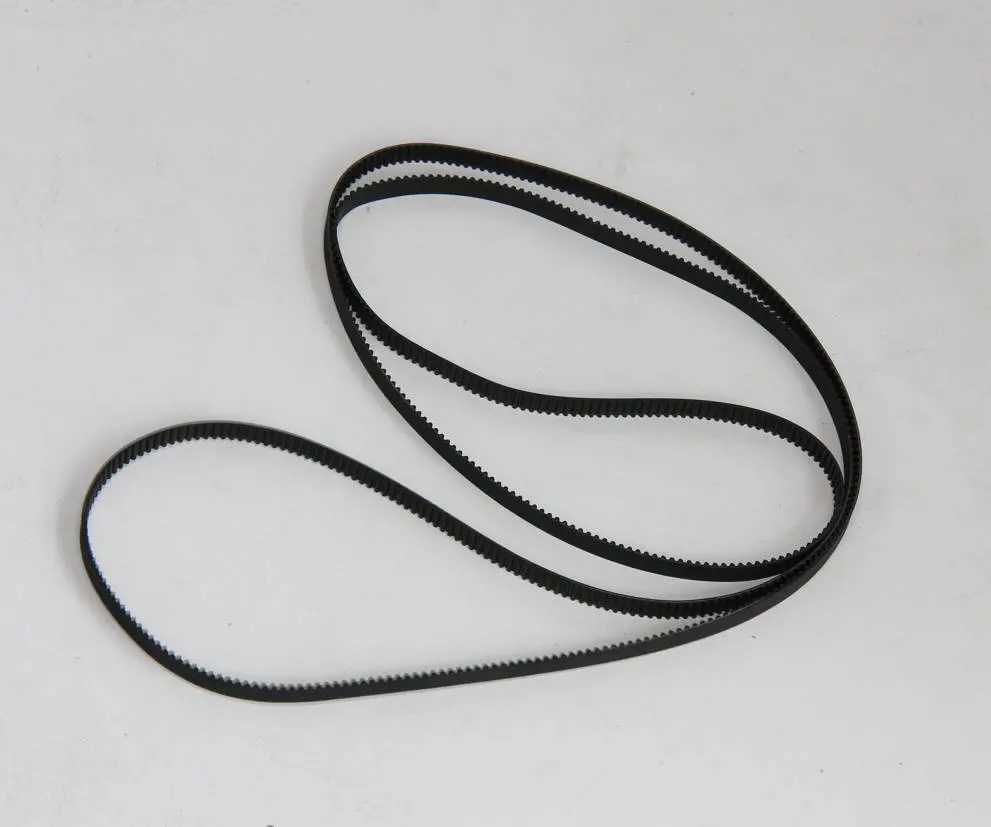

Z-tandrem

Z-tandrem

Vaerktoj

• H2.0/H1.5 unbrakonogle

• Pincet

Forberedelse

Traek stromkablet ud.

Afmontering

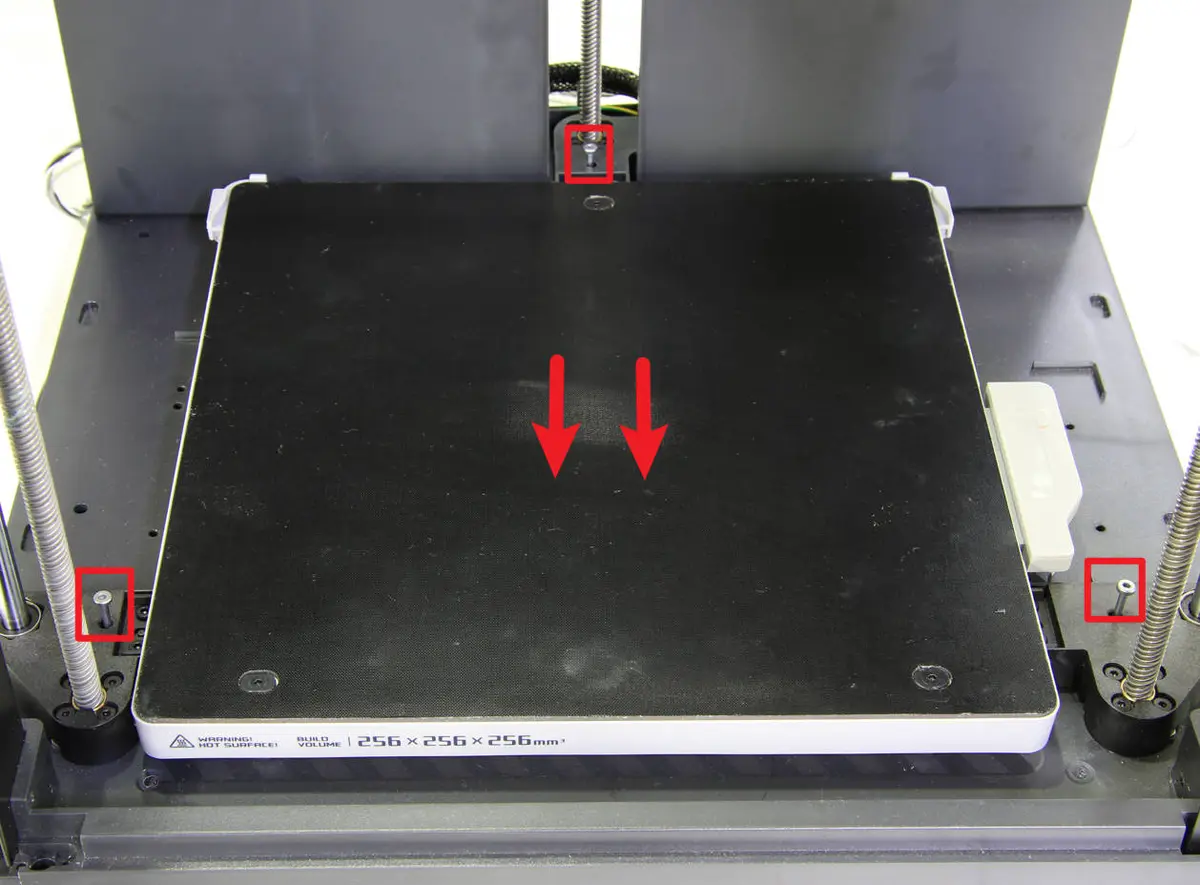

Trin 1 - Saenk varmepladen og las Z-akse-sliderne

Vip printeren, traek i Z-akse-remmen for at saenke varmepladen helt i bund, og las de 3 Z-akse-slidere fast med 3 hjaelpeskruer.

Trin 2 - Fjern skruer

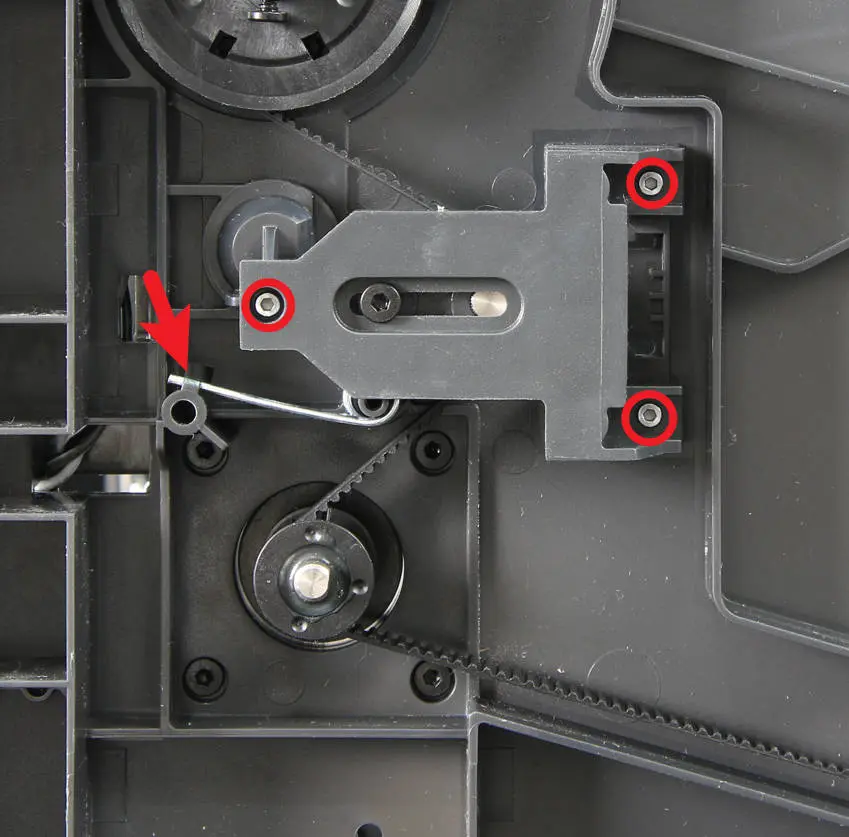

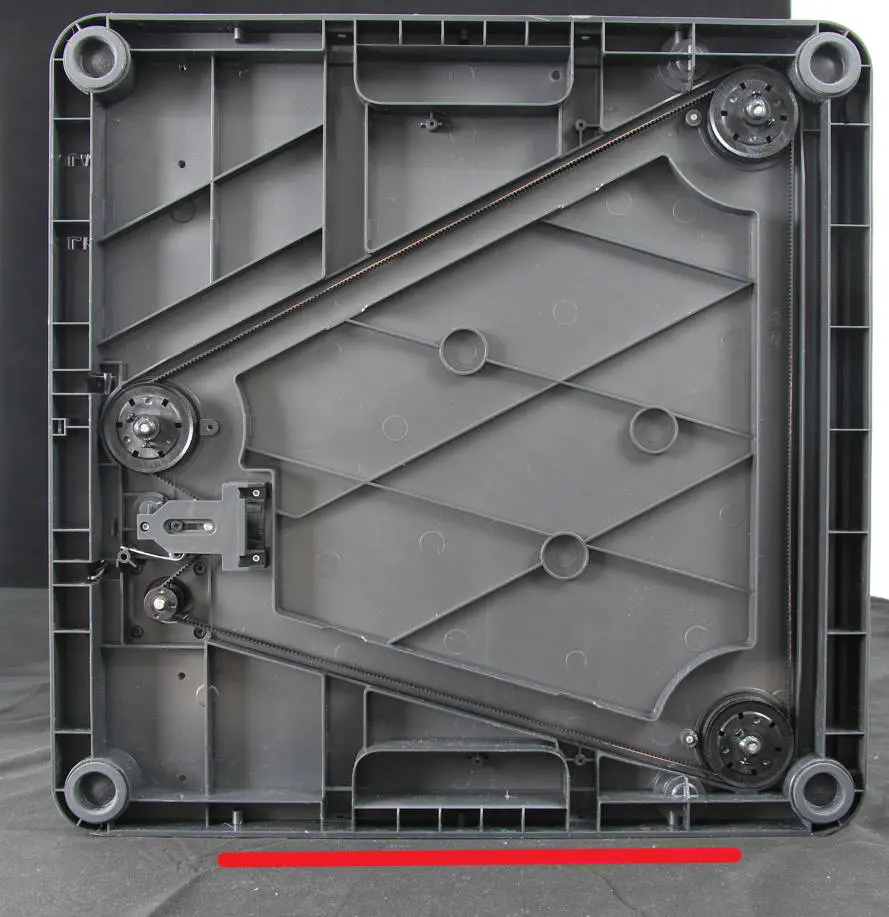

Laeg printeren ned pa hojre side, slip Z-spaendefjederen, og fjern de 3 skruer i opspaenderdaekslet med H1.5 unbrakonoglen.

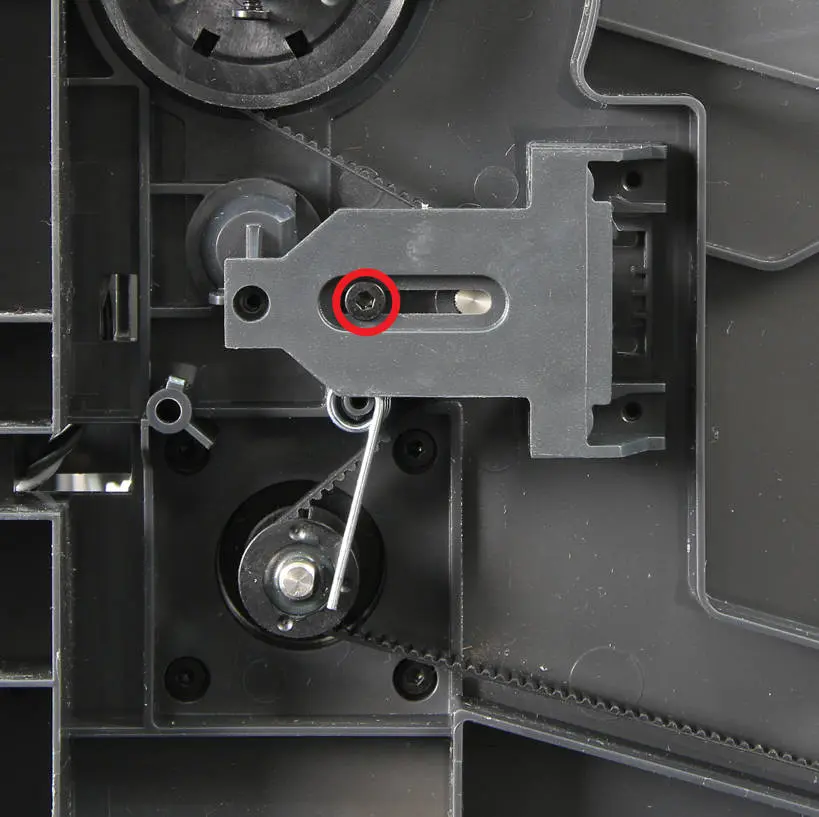

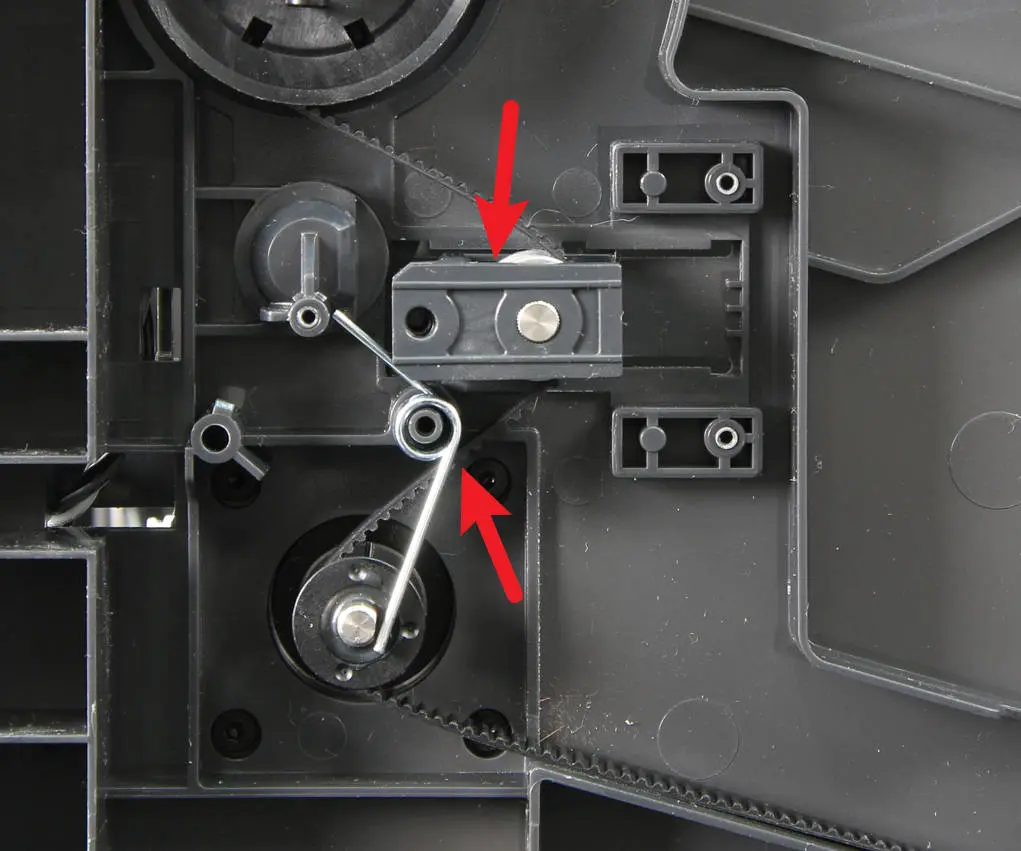

Trin 3 - Fjern Z-opspaenderen

Fjern opspaenderskruen med H2.0 unbrakonoglen, tag Z-opspaenderdaekslet af, og fjern Z-spaendefjederen og Z-opspaenderen.

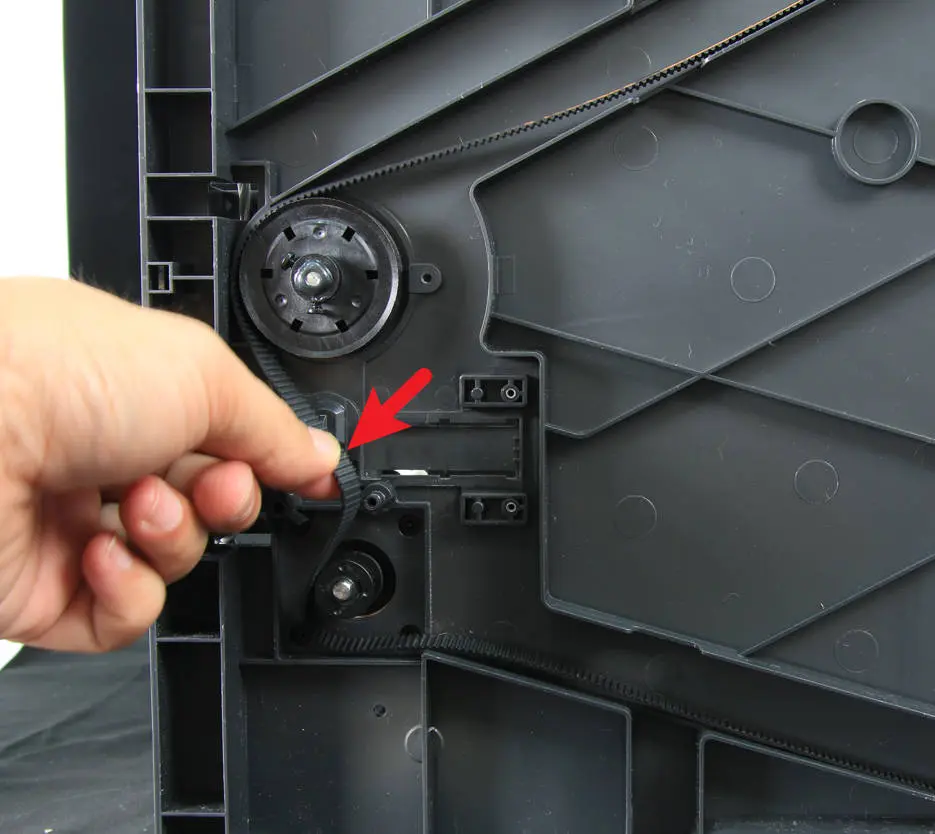

Trin 4 - Fjern Z-tandremmen

Nu kan Z-tandremmen fjernes direkte.

Montering

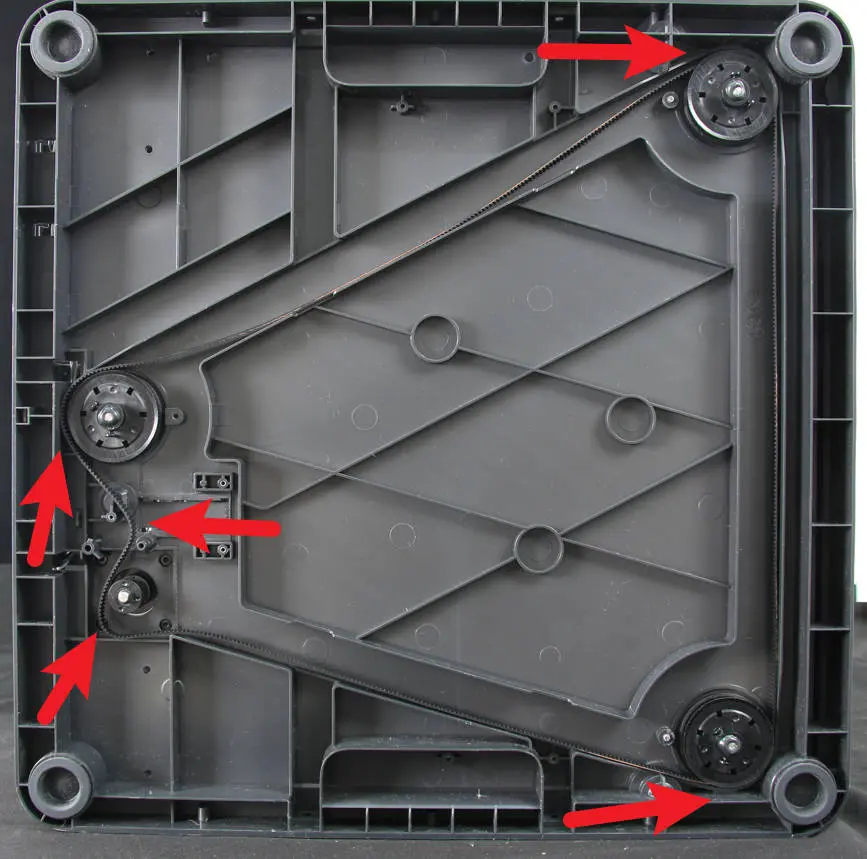

Trin 1 - Monter Z-tandremmen

Monter Z-tandremmen i bunden af printeren, placer den som vist pa figuren, og vaer opmaerksom pa, at tandsiden skal vende indad.

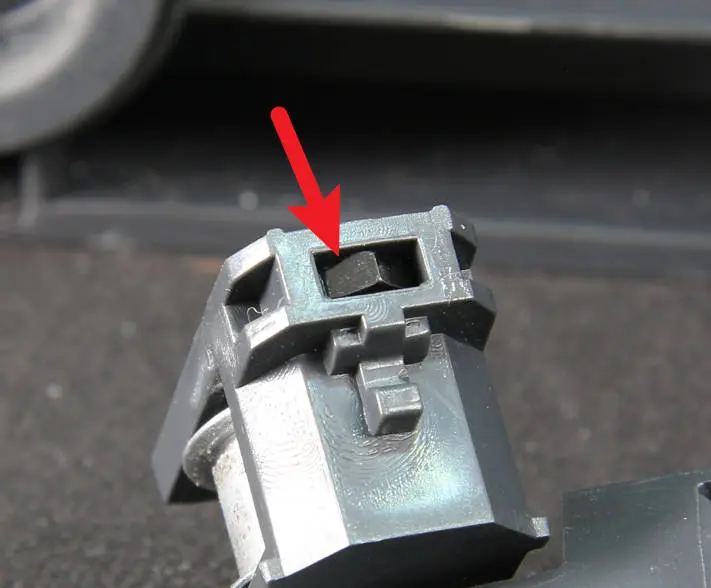

Trin 2 - Monter Z-opspaenderen og fjederen

Kontroller, at motrikken pa opspaenderen sidder pa plads, og monter derefter opspaenderen og fjederen. Vaer opmaerksom pa ikke at vende den lange og korte arm pa fjederen forkert.

Trin 3 - Monter opspaenderdaekslet

Monter opspaenderdaekslet, ispaend 1 opspaenderskrue (uden at spaende den fast) og 3 daeksel-fastgorelsesskruer, og klik derefter fjederens lange arm pa plads.

Trin 4 - Las Z-sliderne op

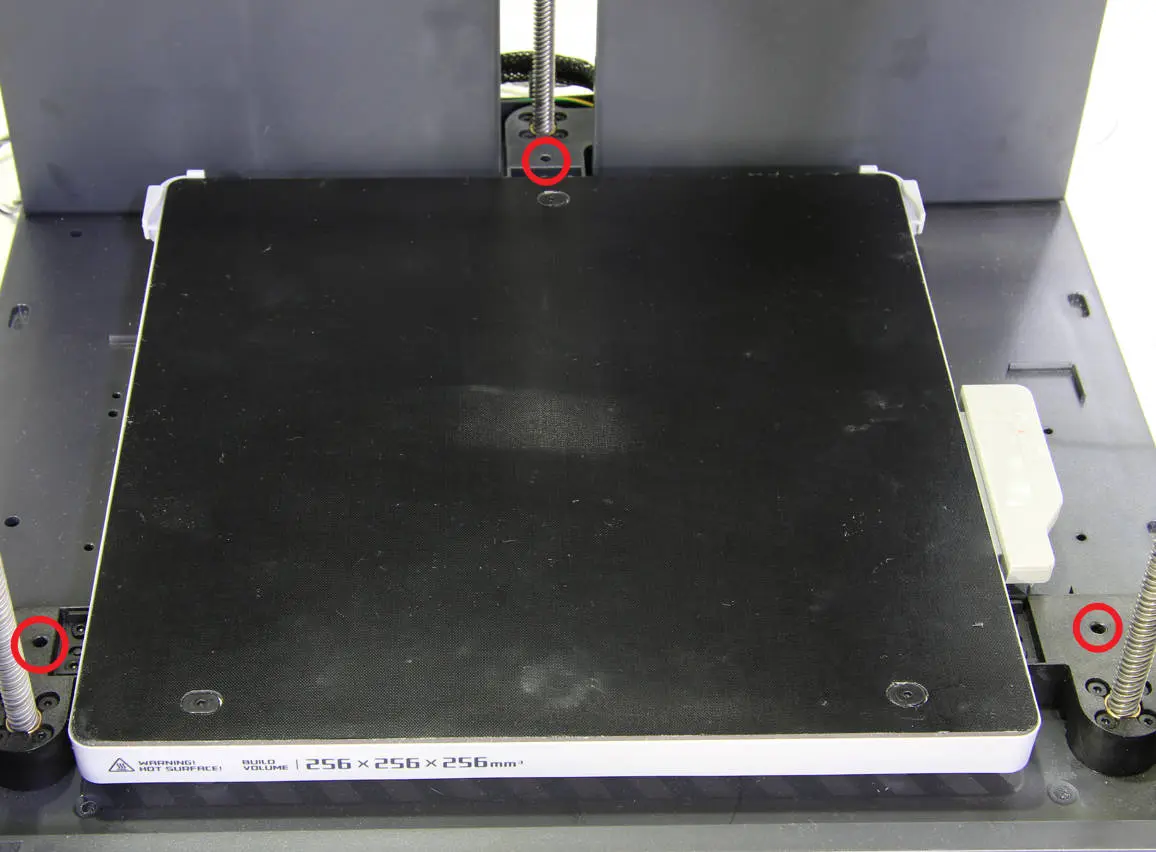

Stil printeren oprejst, og fjern derefter de 3 skruer, der laser Z-sliderne.

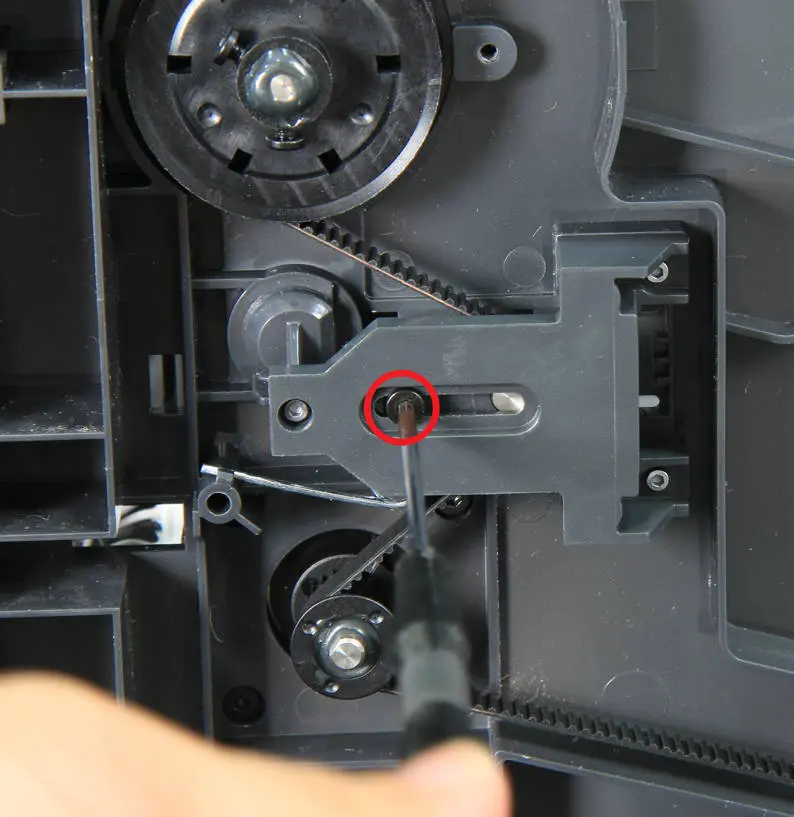

Trin 5 - Spaend opspaenderskruerne

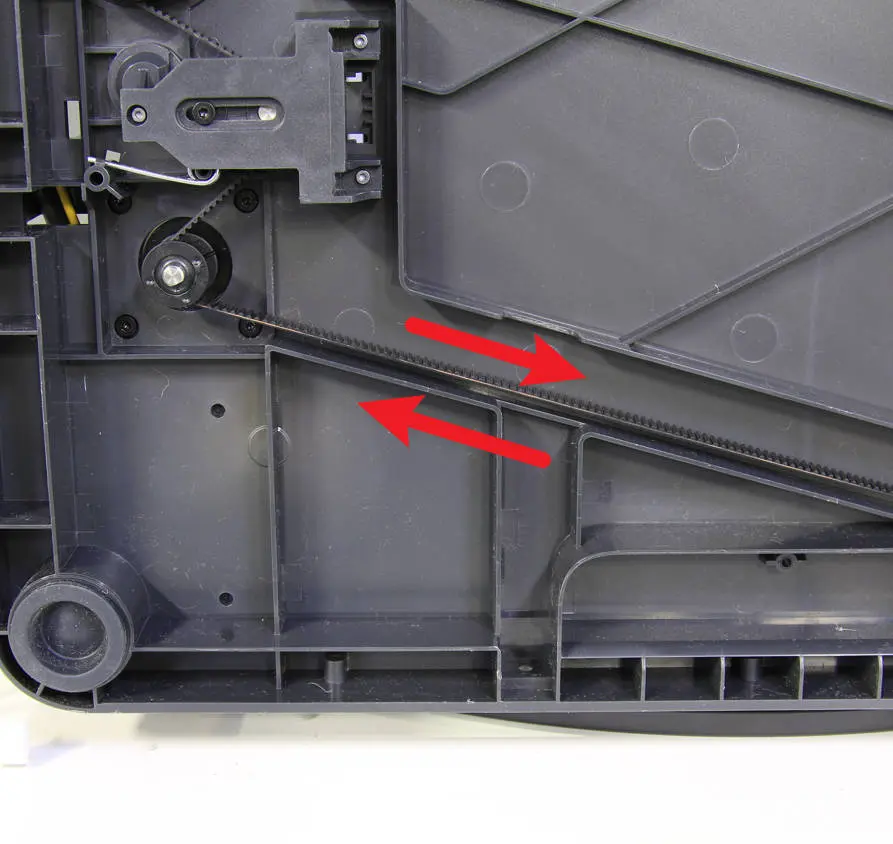

Laeg printeren ned pa hojre side igen, traek i Z-remmen for at bevaege varmepladen op og ned, kontroller at bevaegelsen er normal, og spaend derefter opspaenderskruen.

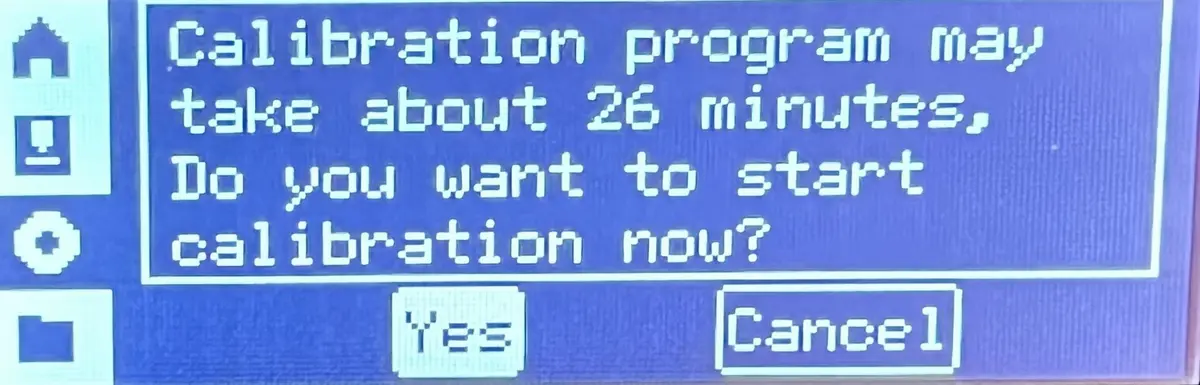

Sadan kontrollerer du

Tilslut stromkablet, taend printeren, og kor enhedens kalibrering. Hvis kalibreringen bestar, er handlingen lykkedes.
