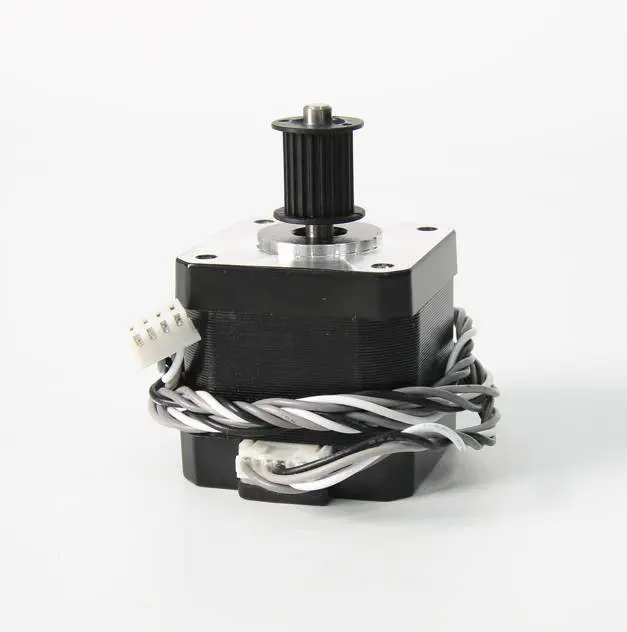

Z-motor

Z-motor

Vaerktoj

• H2.0/H1.5 unbrakonogle

• Pincet

Forberedelse

Traek stromkablet ud

Afmontering

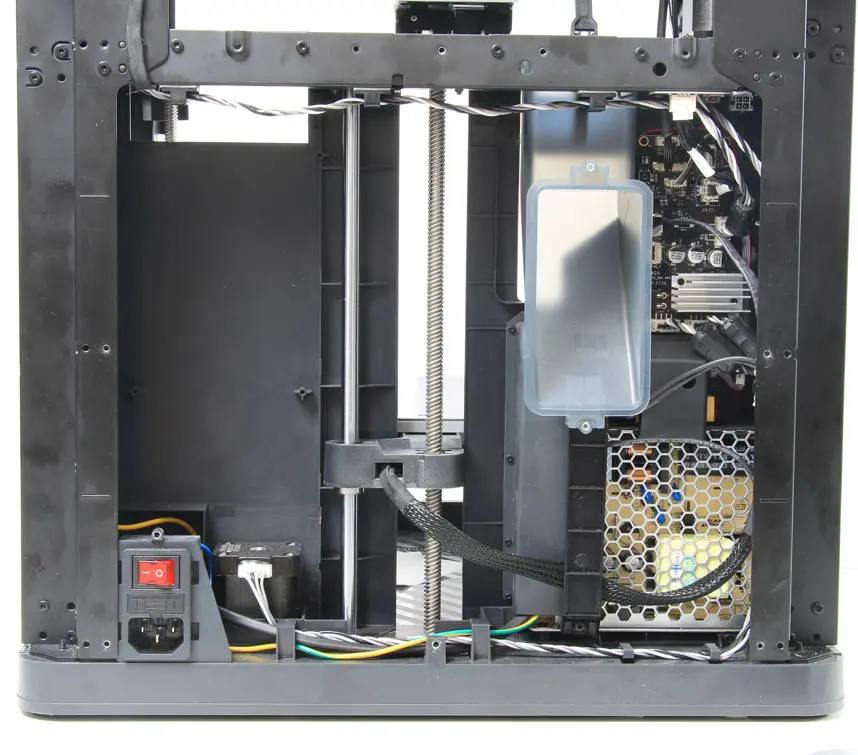

Trin 1 - Fjern bagpanelet

Se det relevante indhold i Bagpanel for at fjerne bagpanelet.

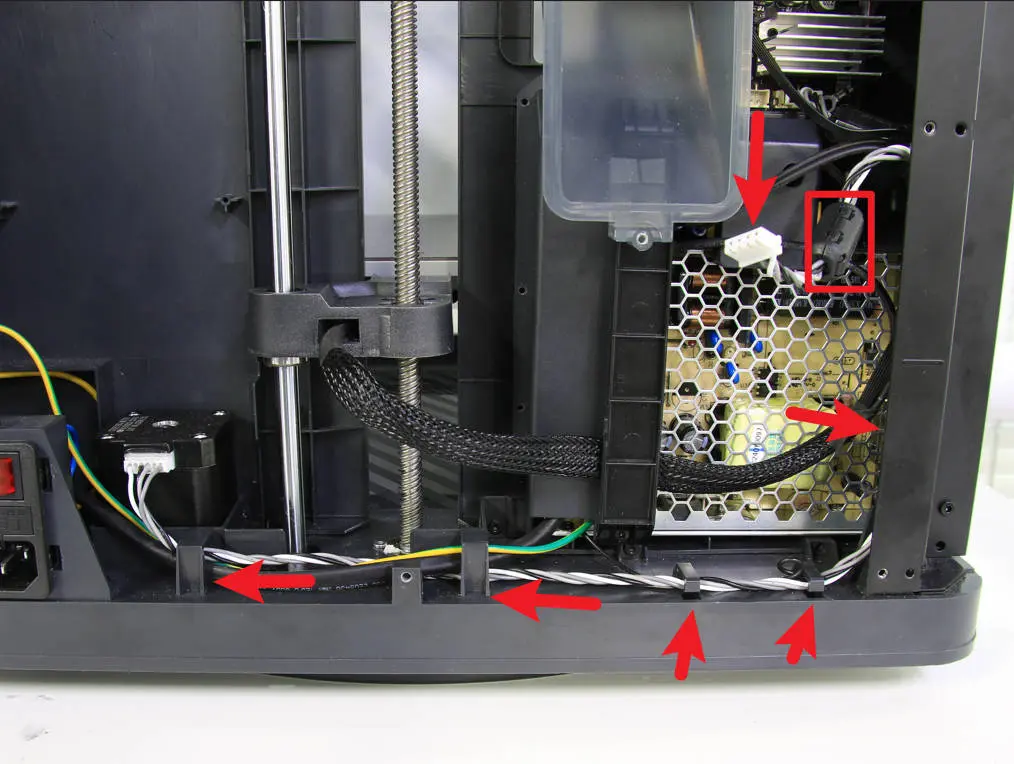

Trin 2 - Losn motorkablet

For at afbryde Z-motorkablet fra MC-printet skal du forst fjerne den cylindriske ferritring. Losn derefter hele kablet langs kablets foring.

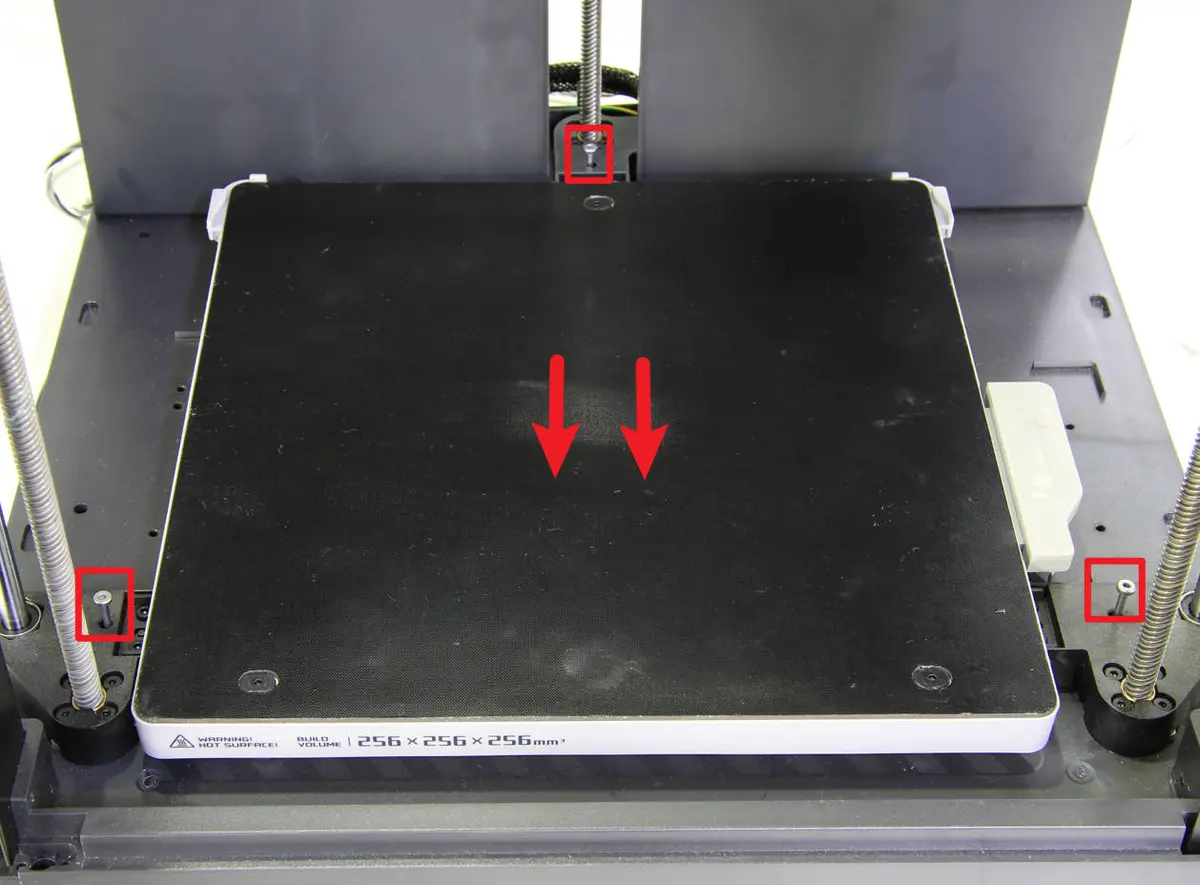

Trin 3 - Saenk varmepladen og las Z-akse-sliderne

Vip printeren, traek i Z-akse-remmen for at saenke varmepladen helt i bund, og las de 3 Z-akse-slidere fast med 3 hjaelpeskruer.

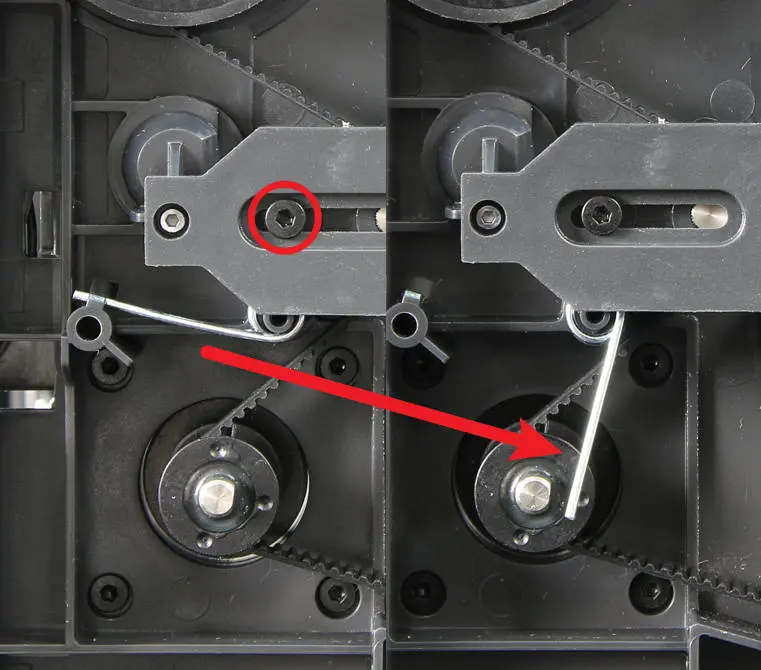

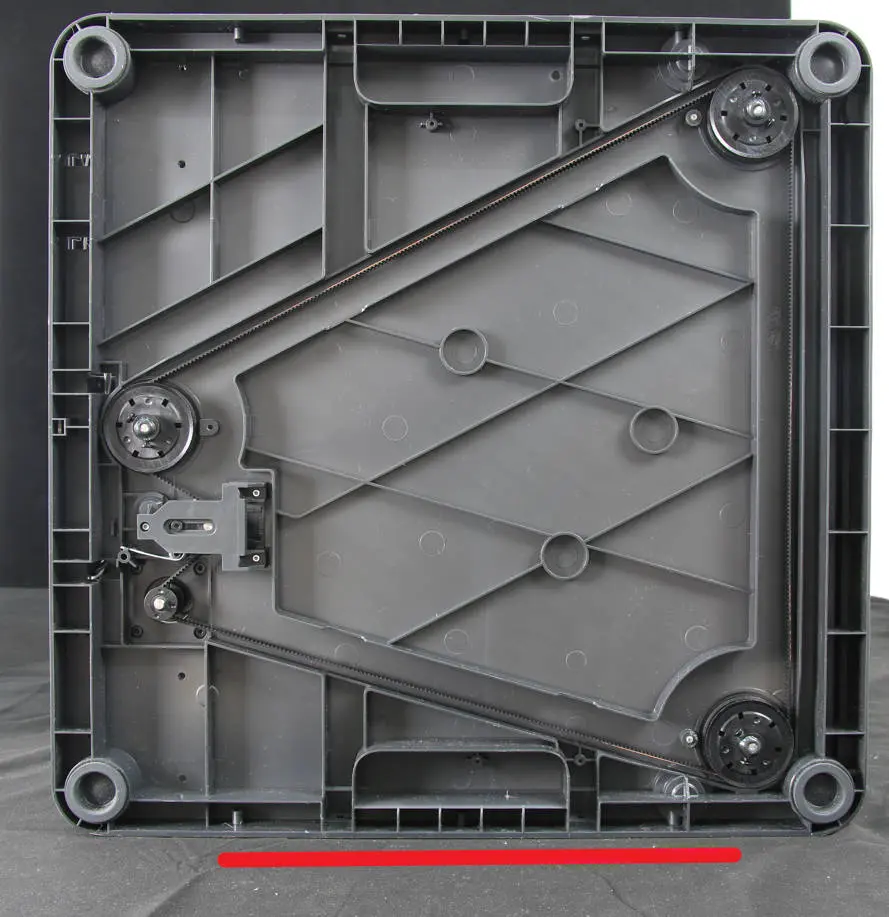

Trin 4 - Losn Z-opspaenderen

Laeg printeren ned pa hojre side, losn Z-opspaenderskruen, og slip Z-spaendefjederen.

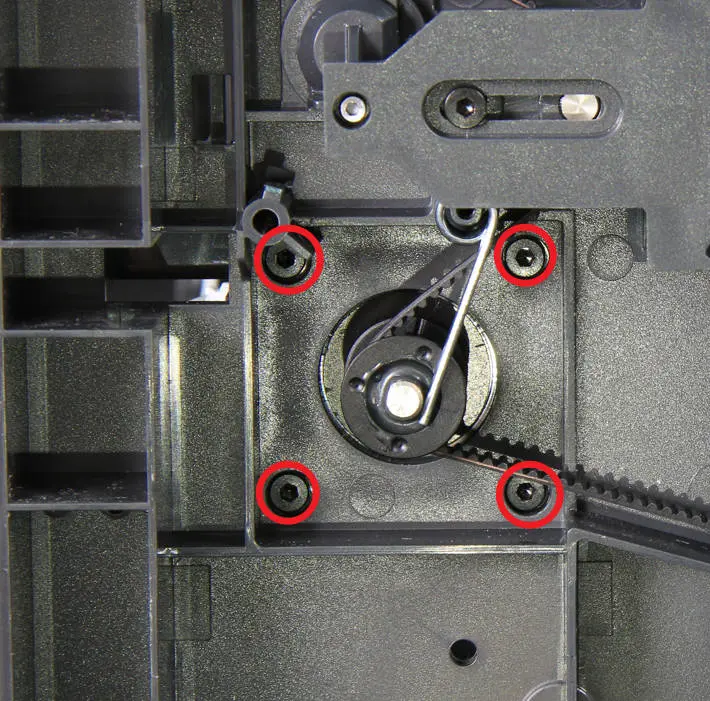

Trin 5 - Fjern Z-motoren

Fjern 4 skruer med H2.0 unbrakonoglen, og tag Z-akse-motoren ud.

Montering

Trin 1 - Monter Z-motoren

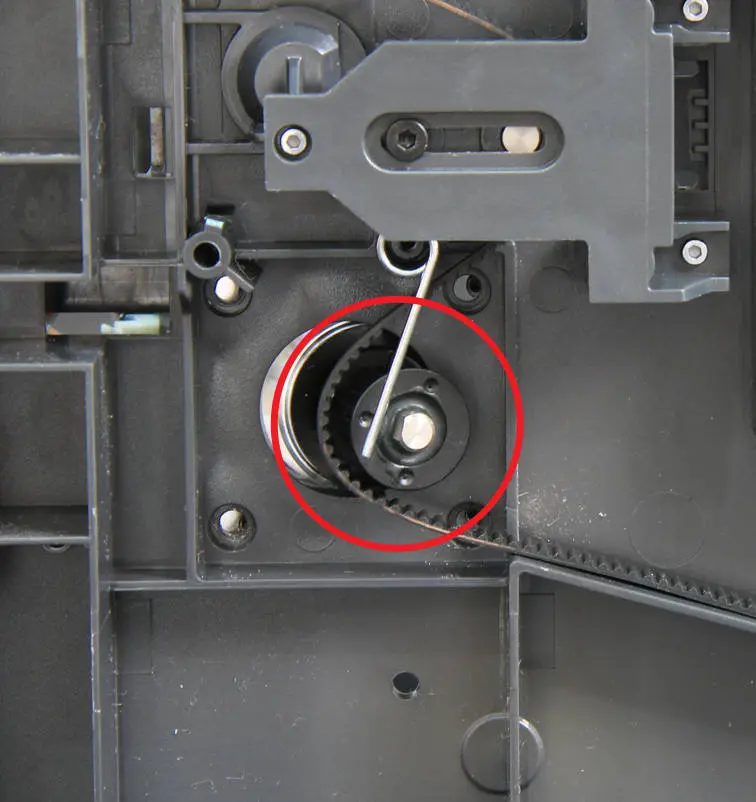

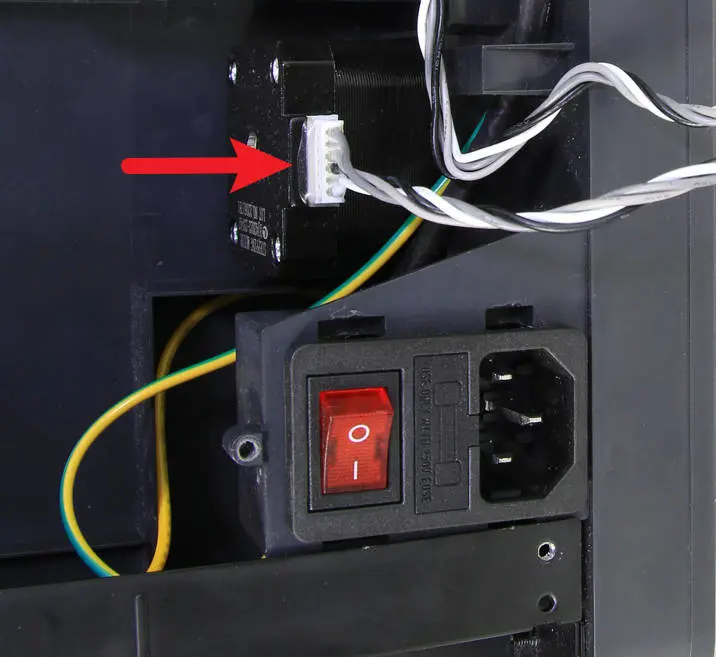

Monter Z-motoren pa printerens bundbase, vaer opmaerksom pa motorkablets retning, og forerem at Z-remmen gar rundt om motorens drivremskive.

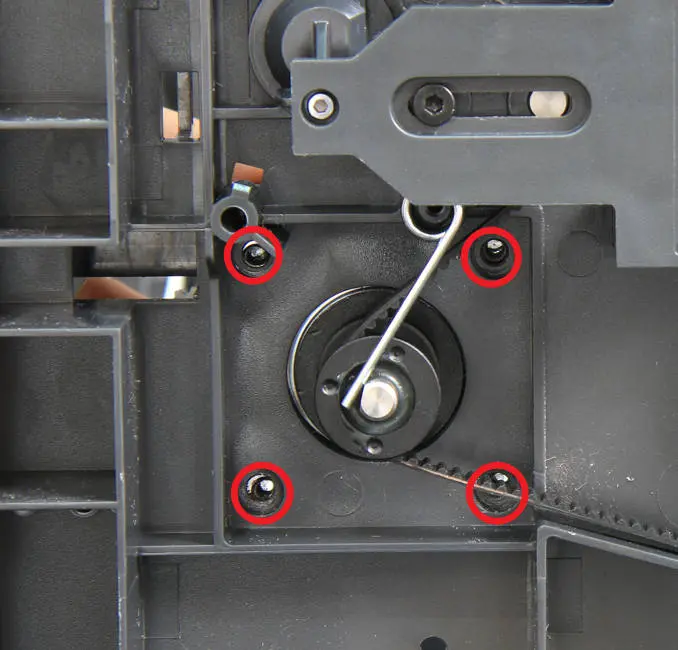

Trin 2 - Spaend motorskruerne

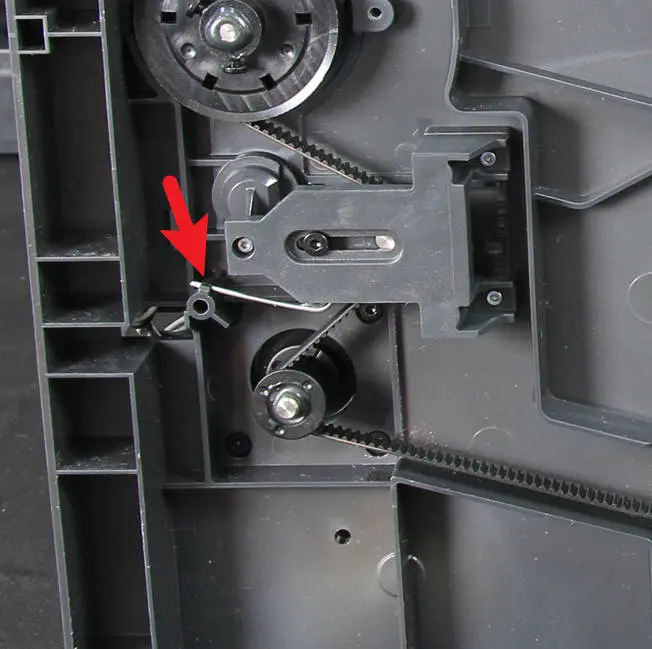

Ispaend de 4 skruer for at fastgore Z-motoren ved at skrue diagonalt, og spaend derefter fjederen.

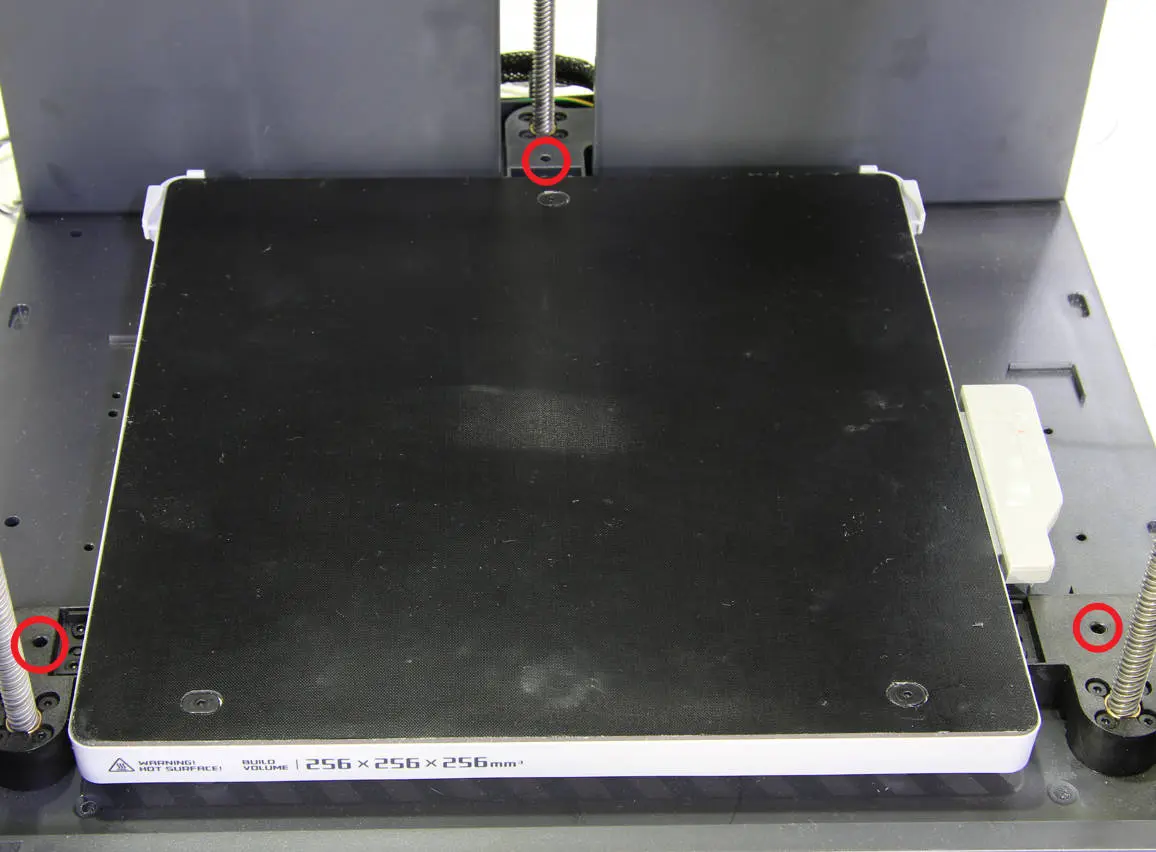

Trin 3 - Las Z-sliderne op

Stil printeren oprejst, og fjern derefter de 3 skruer, der laser Z-sliderne.

Trin 4 - Spaend opspaenderskruerne

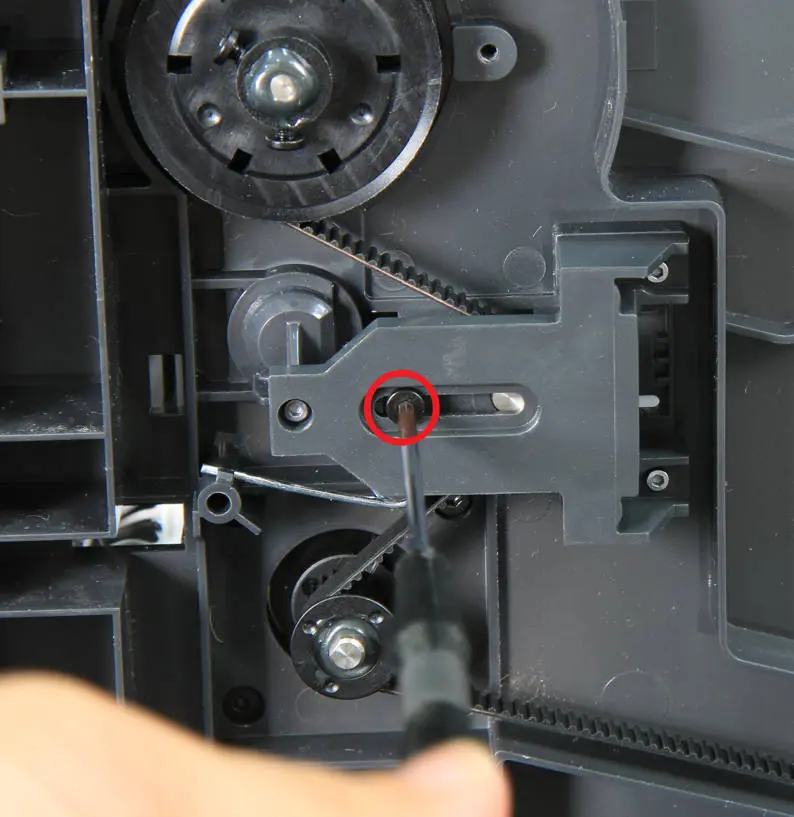

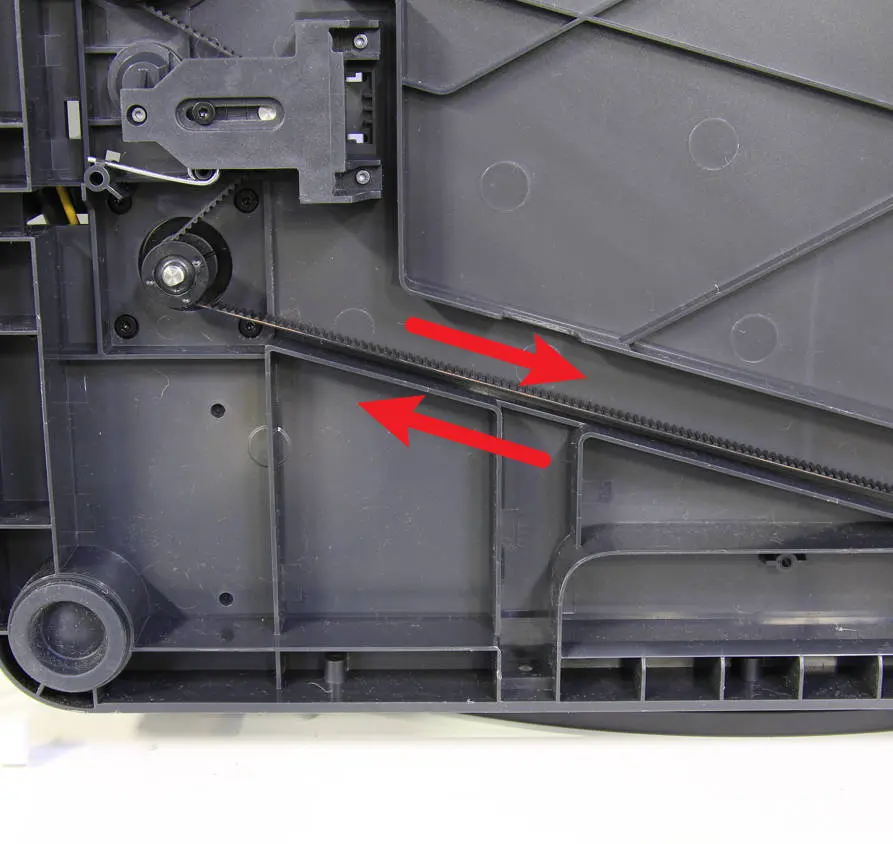

Laeg printeren ned pa hojre side igen, traek i Z-remmen for at bevaege varmepladen op og ned, kontroller at bevaegelsen er normal, og spaend derefter opspaenderskruen.

Trin 5 - Tilslut motorkabler

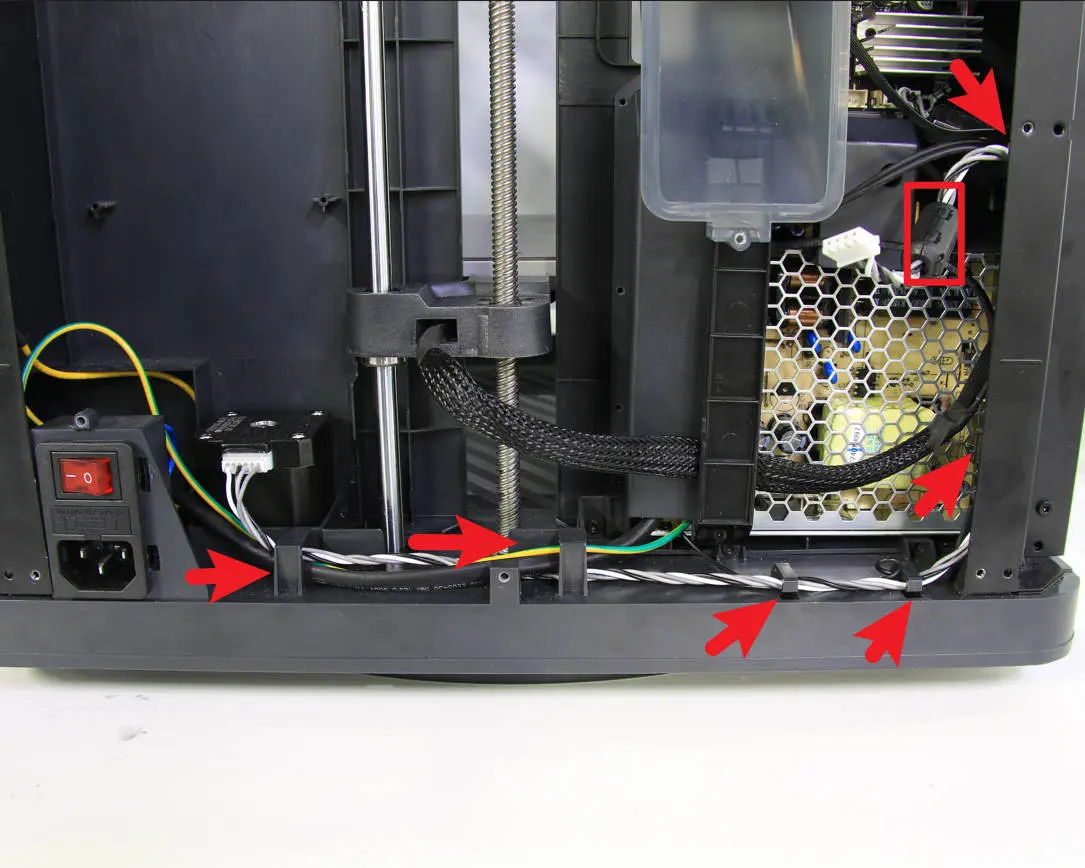

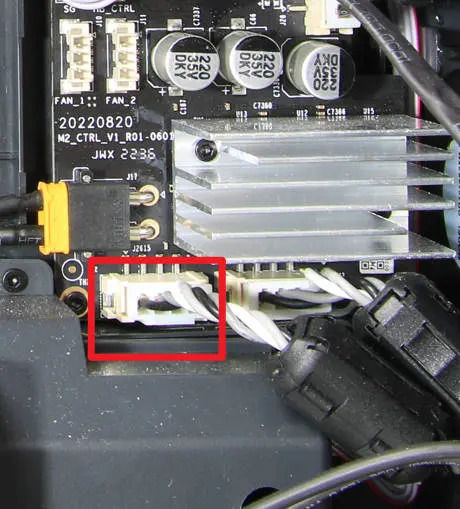

Stil printeren oprejst, ordn motorkablet langs foringsvejen, monter den cylindriske ferritring, og tilslut kablet til stikket pa MC-printet.

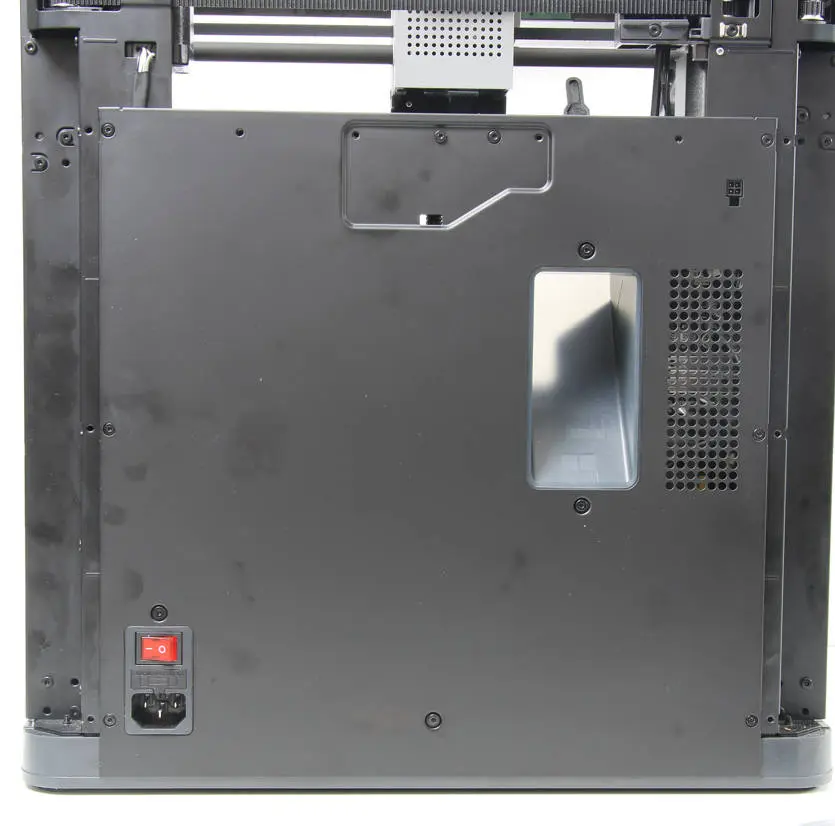

Trin 6 - Monter bagpanelet

Se det relevante indhold i Bagpanel for at montere bagpanelet.

Sadan kontrollerer du

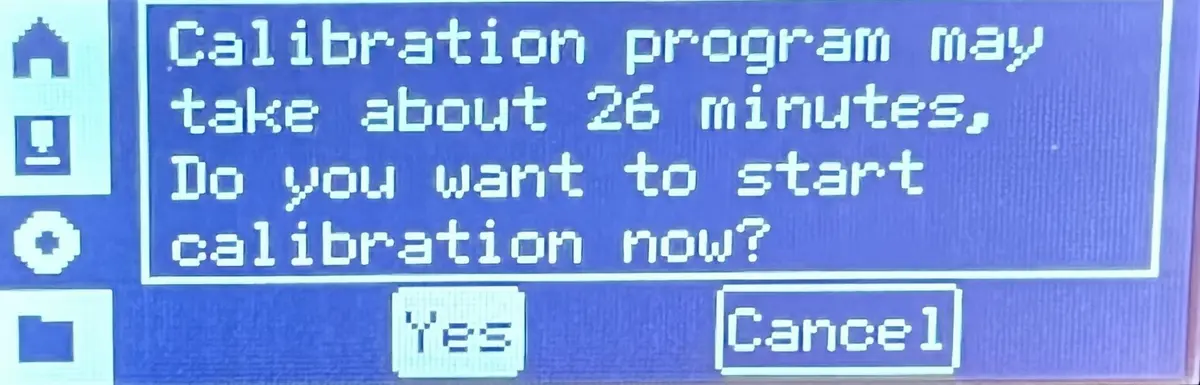

Tilslut stromkablet, taend printeren, og kor enhedens kalibrering. Hvis selvtesten bestar, er handlingen lykkedes.
