Udskift kabelkæden (til P1-serien)

Kabelkæde-samling

Klik her for udskiftningsvejledningen til X1-serien.

Hvornår skal du bruge denne vejledning

Når kabelkæden ofte løsner sig, eller når leddene er beskadiget.

Nødvendigt værktøj og materialer

• H1.5/2.0 unbrakonøgle
• Pincet
• Bambu-spatel
• Liste over skruer, der bruges til delene i denne vejledning

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, inden du udfører vedligeholdelse på printeren og dens elektronik, herunder ledninger til værktøjshovedet, fordi en tændt printer under sådanne opgaver kan forårsage kortslutning, som kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan du blive nødt til at afmontere nogle dele, herunder hotend. Den proces kan blotlægge ledninger og elektriske komponenter, som potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikdele, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og koble den fra strømkilden, inden du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer omkring brugen af denne vejledning, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Udskiftning af kabelkæden på P1S

Udskiftning af kun selve kabelkæden

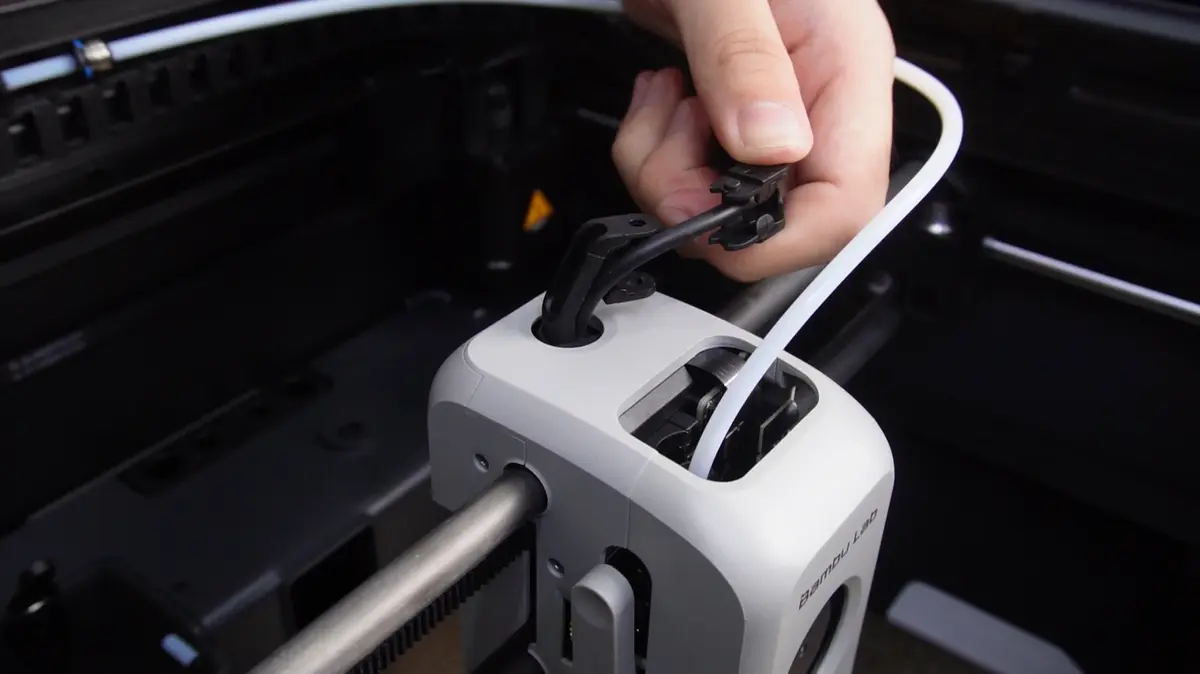

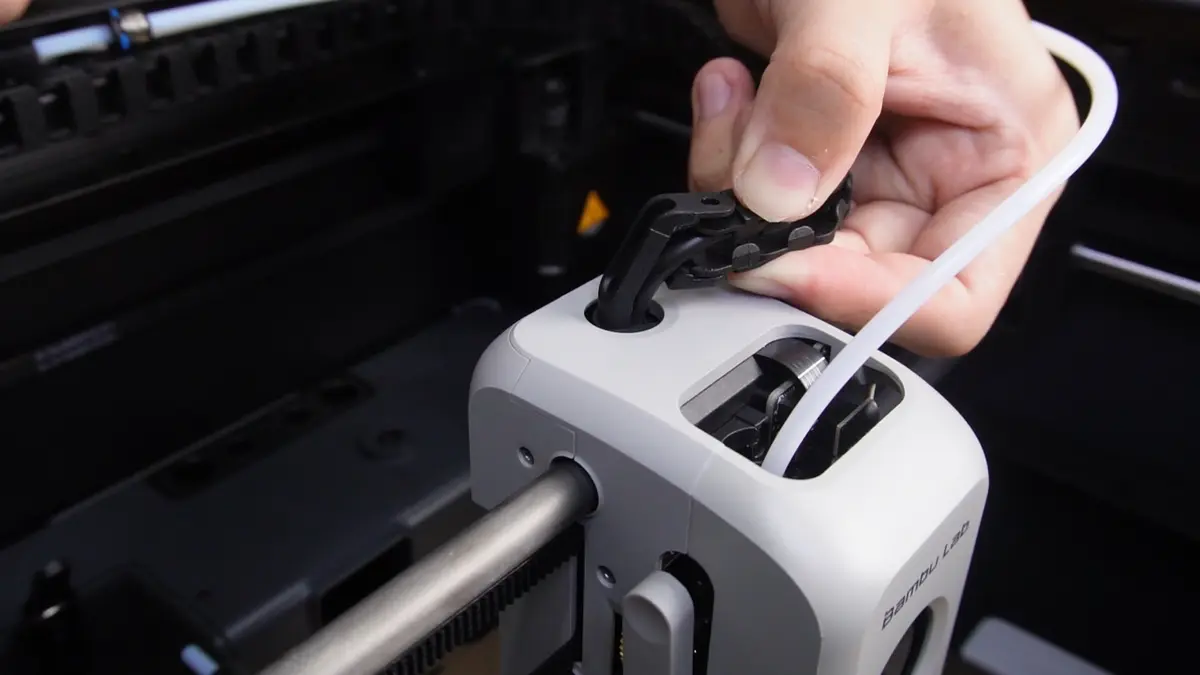

Tryk på leddet øverst på værktøjshovedet for at frakoble kabelkæden.

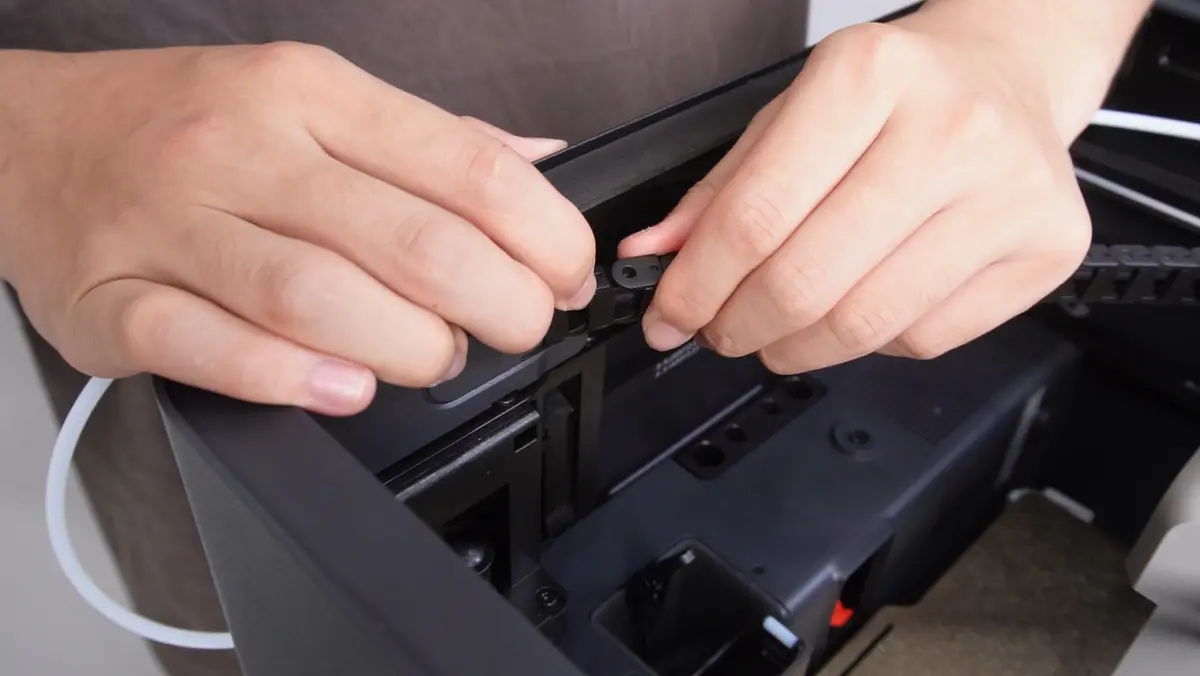

Tæl 2 led fra kabelkædens haleende og frakobl den fra dette punkt.

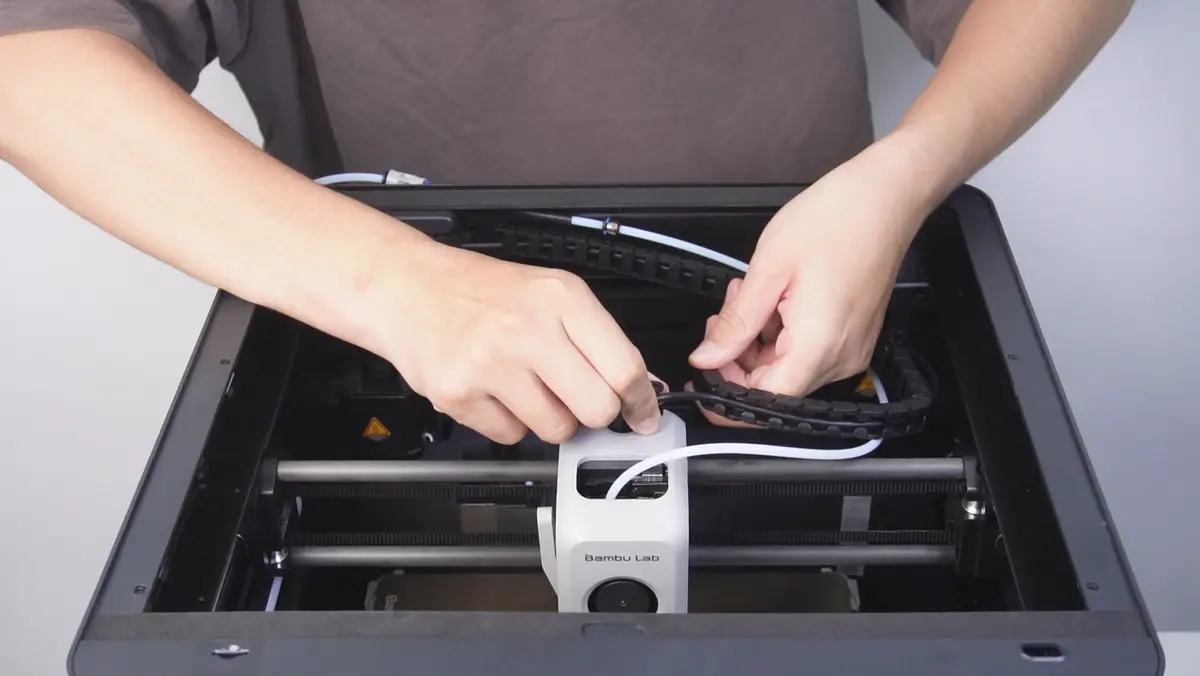

Adskil den gamle kabelkæde fra kablerne.

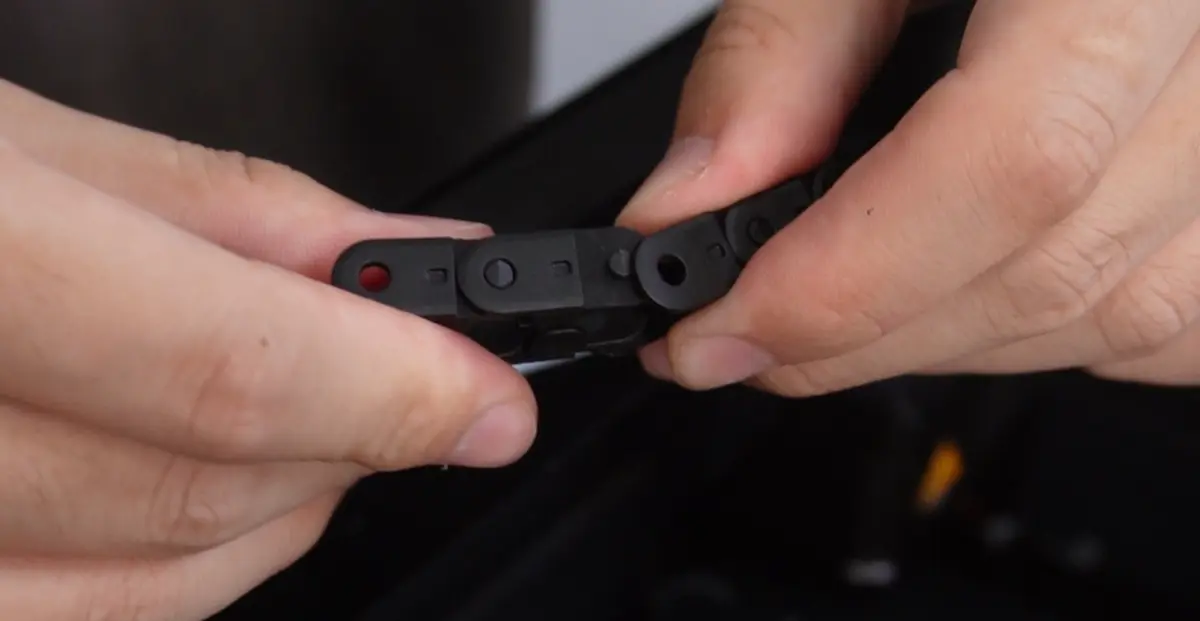

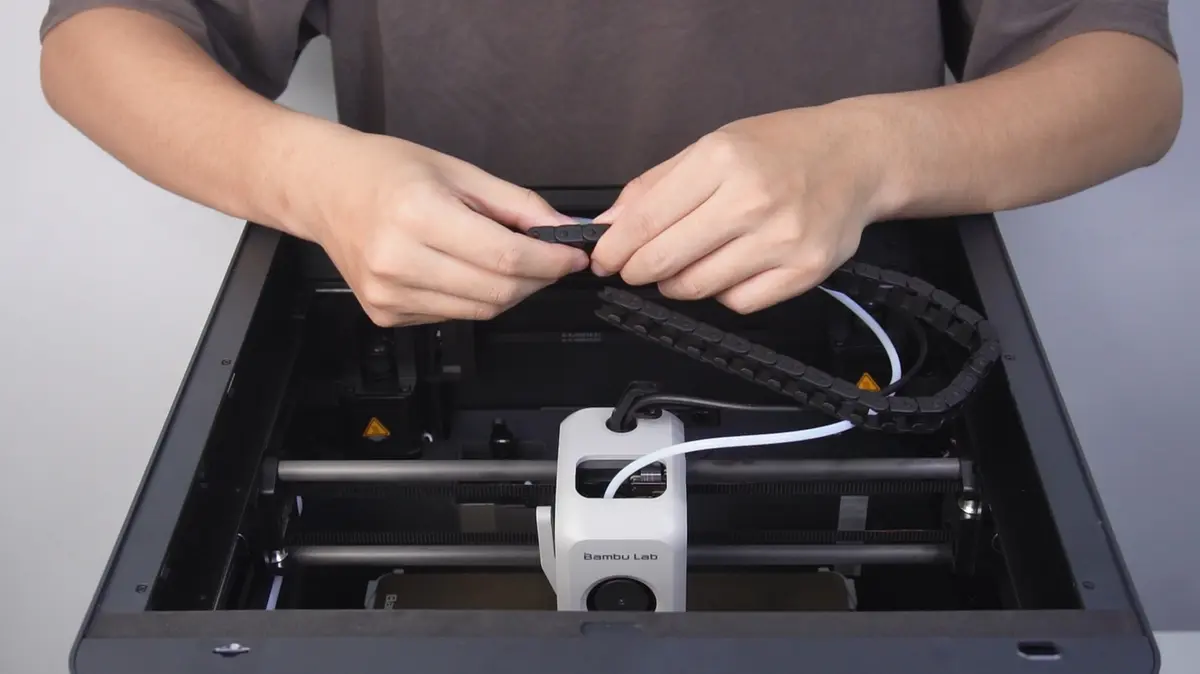

Tag den nye kabelkæde frem og frakobl to led fra haleenden.

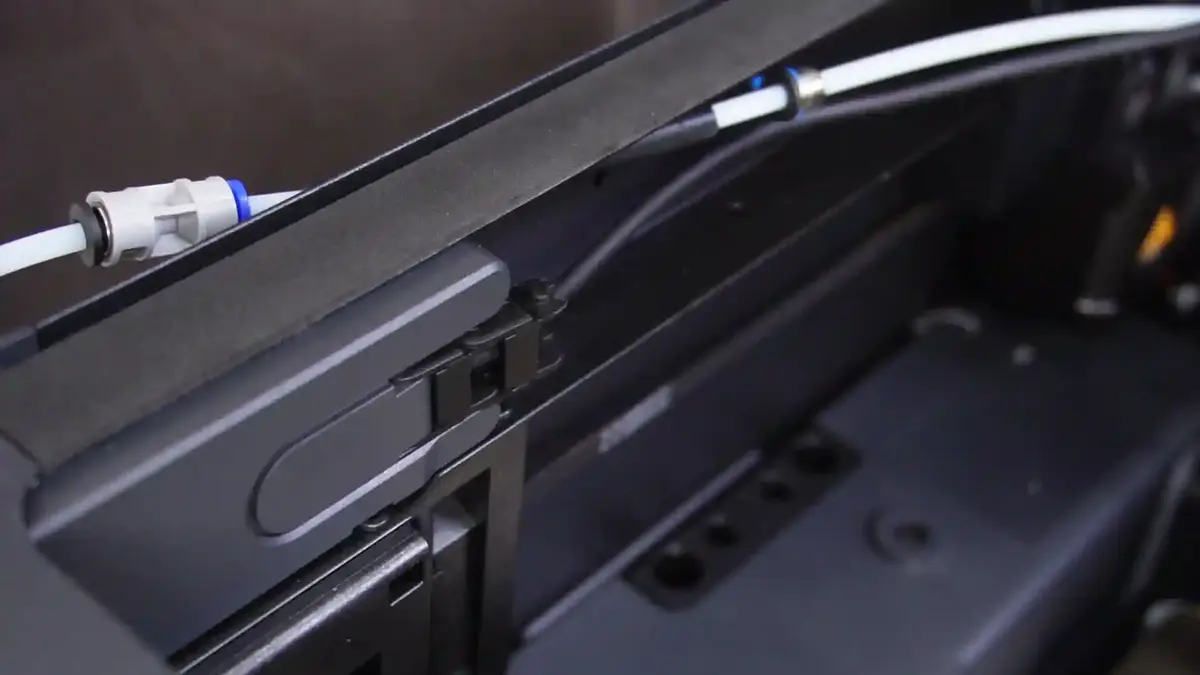

Monter kabelkædens haleende på printeren.

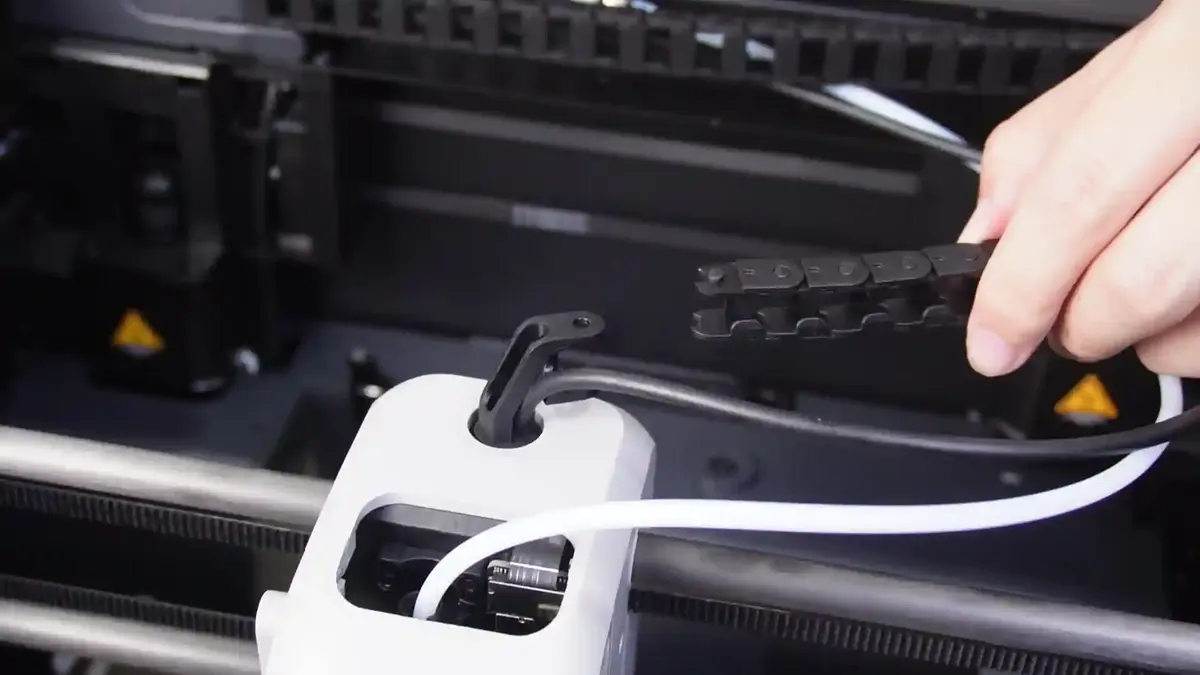

Monter derefter kabelkædens forende på værktøjshovedet.

Monter PTFE-slangen.

Komplet montering af kabelkæden

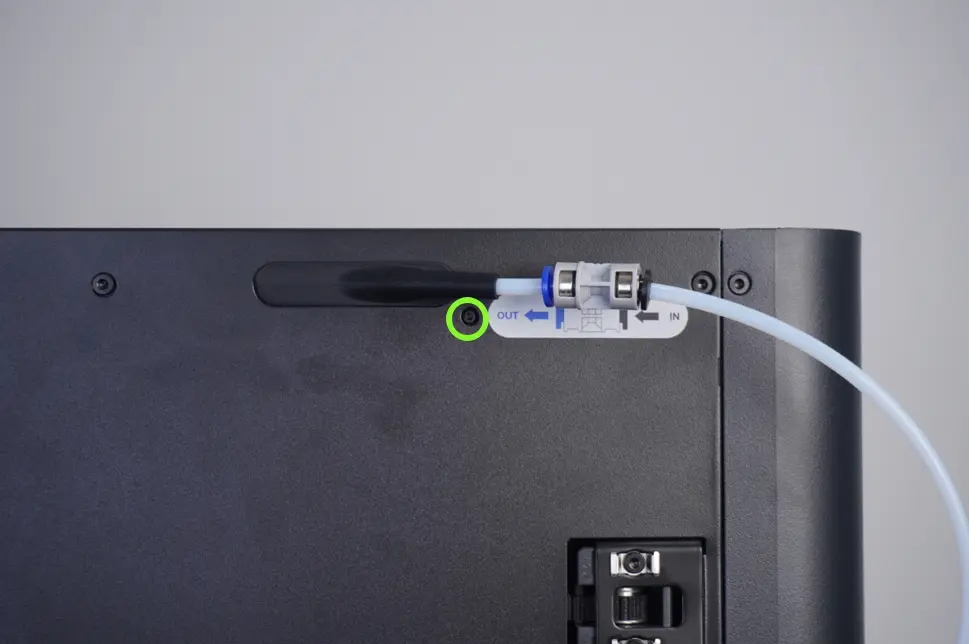

Brug en H1.5 skruetrækker til at løsne den ene skrue bag på printeren nær filamentindgangen.

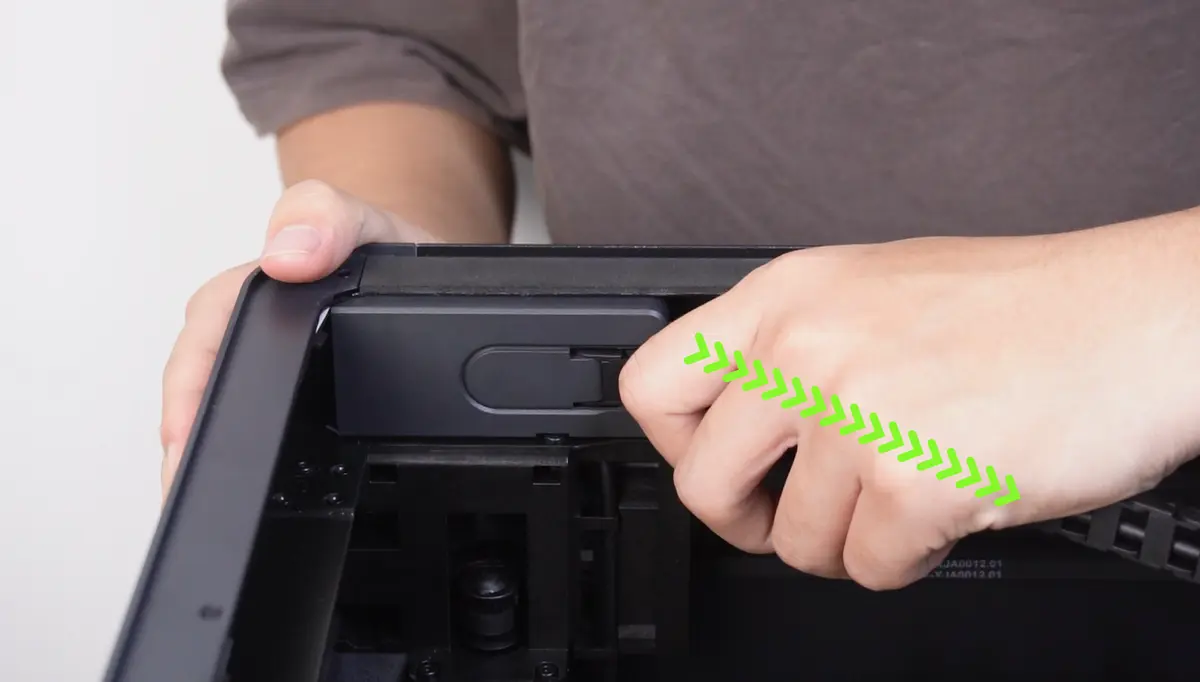

Træk kabelkæden fremad for at fjerne dækpladen.

Frakobl kabelkæden fra værktøjshovedet.

Træk USB-kommunikationskablet ud.

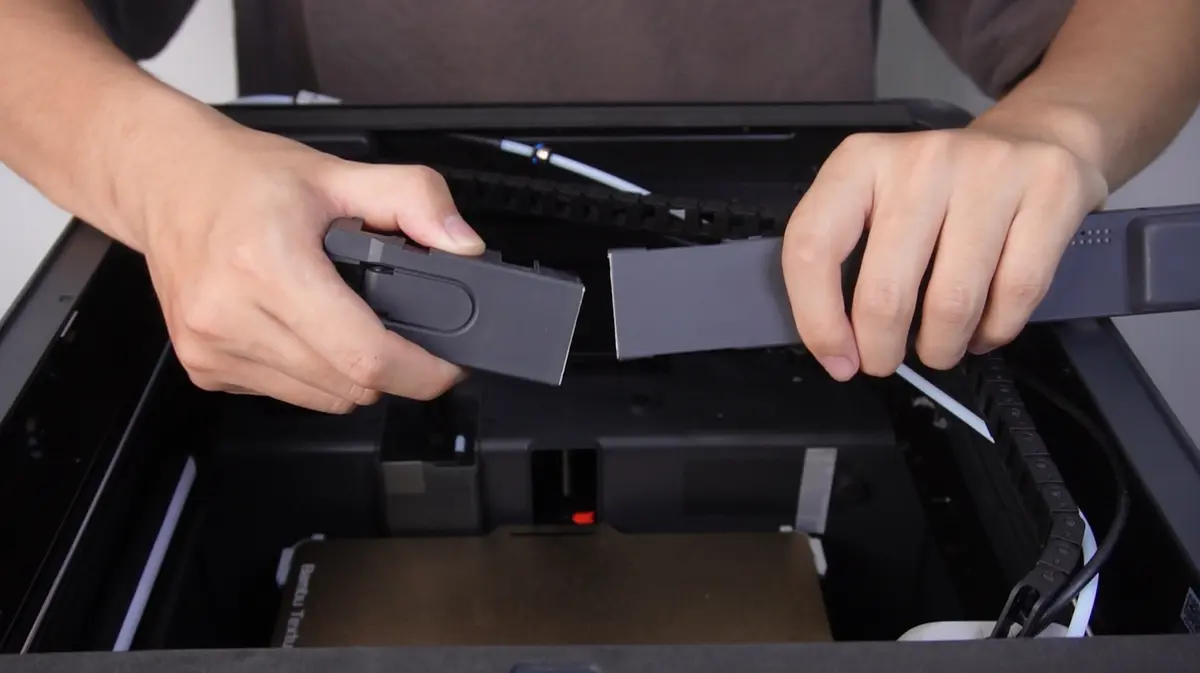

Frakobl dækpladen på den position, der er vist på billedet. Den ekstra del er designet til at beskytte bundkortet på X1; den har ingen praktisk funktion på P1, og du kan selv vælge, om du vil beholde den.

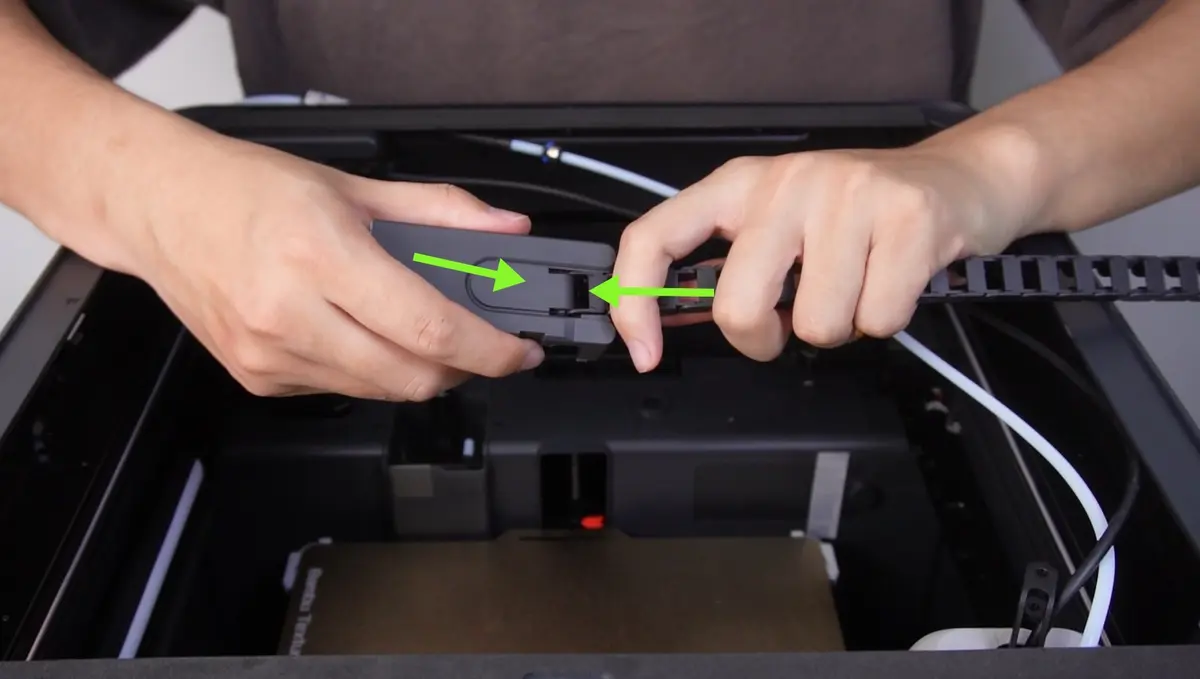

Monter den nye kabelkæde på dækpladen.

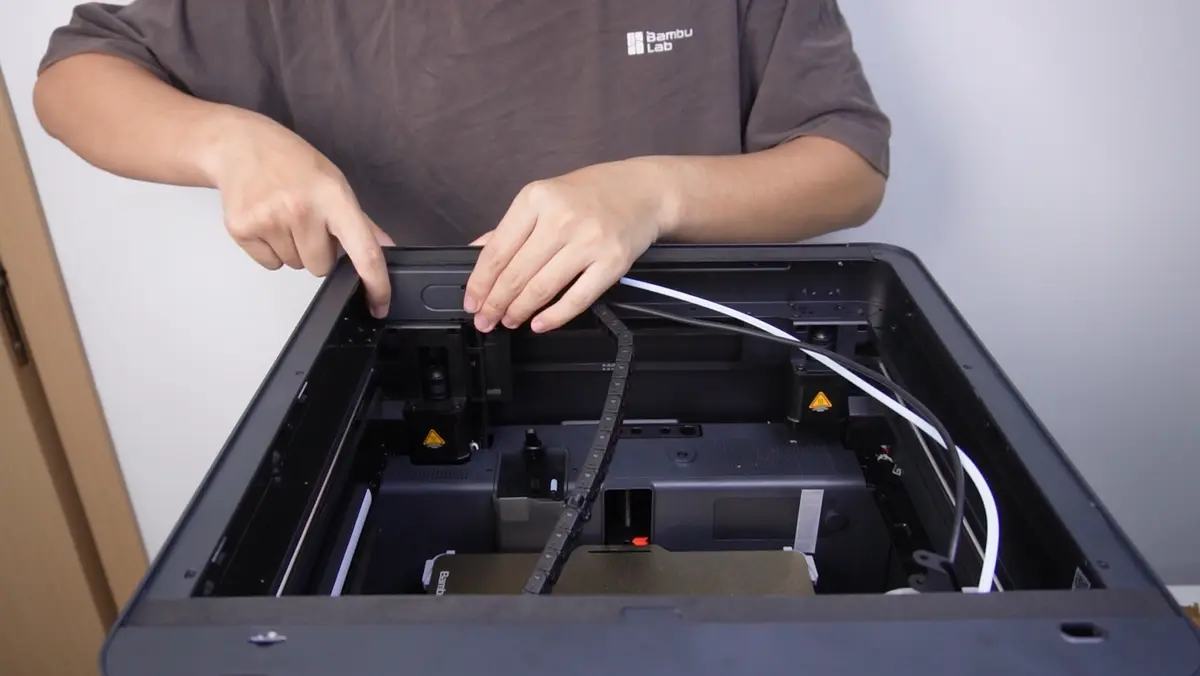

Monter dækpladen og spænd skruen.

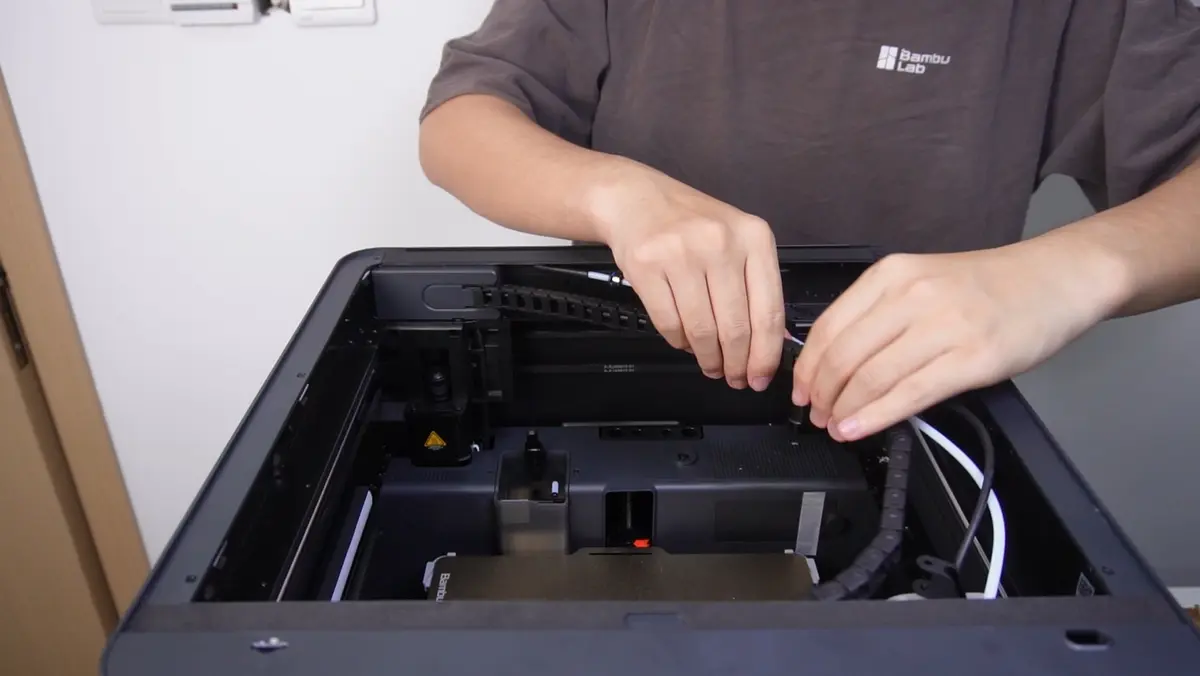

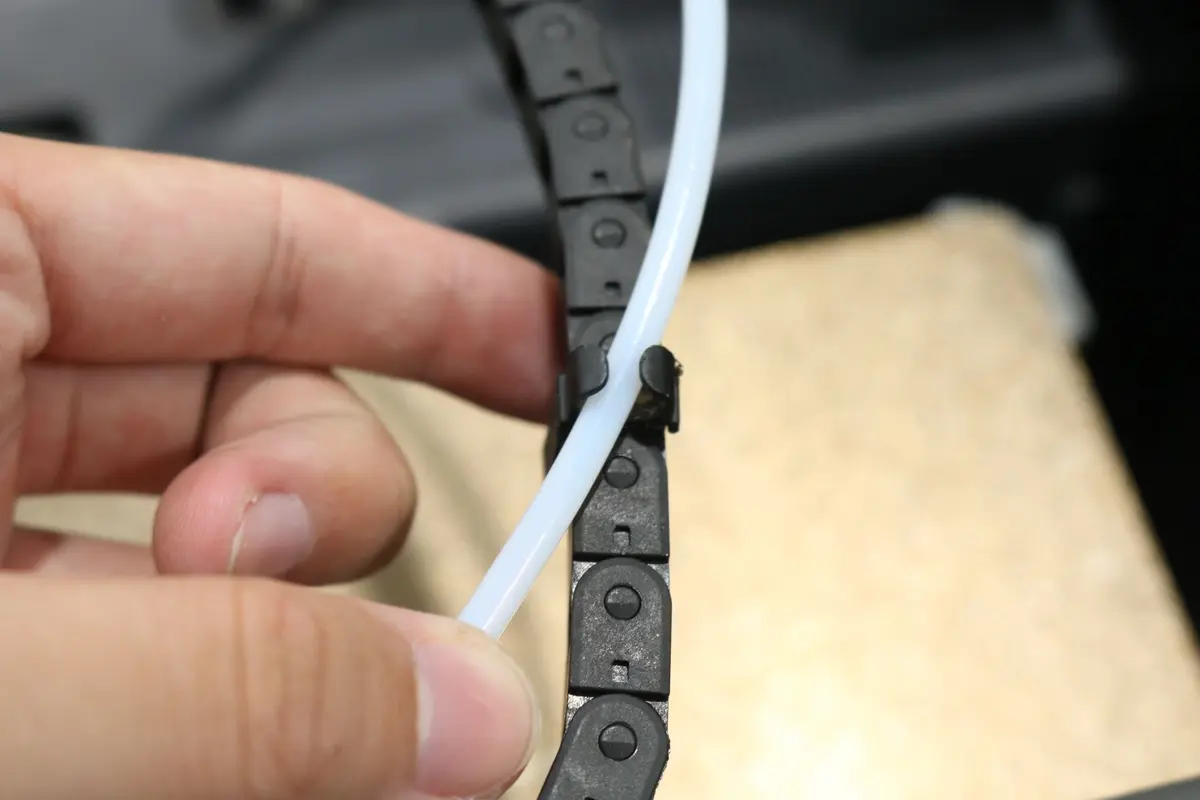

Før USB-kablet og PTFE-slangen ind i kabelkæden.

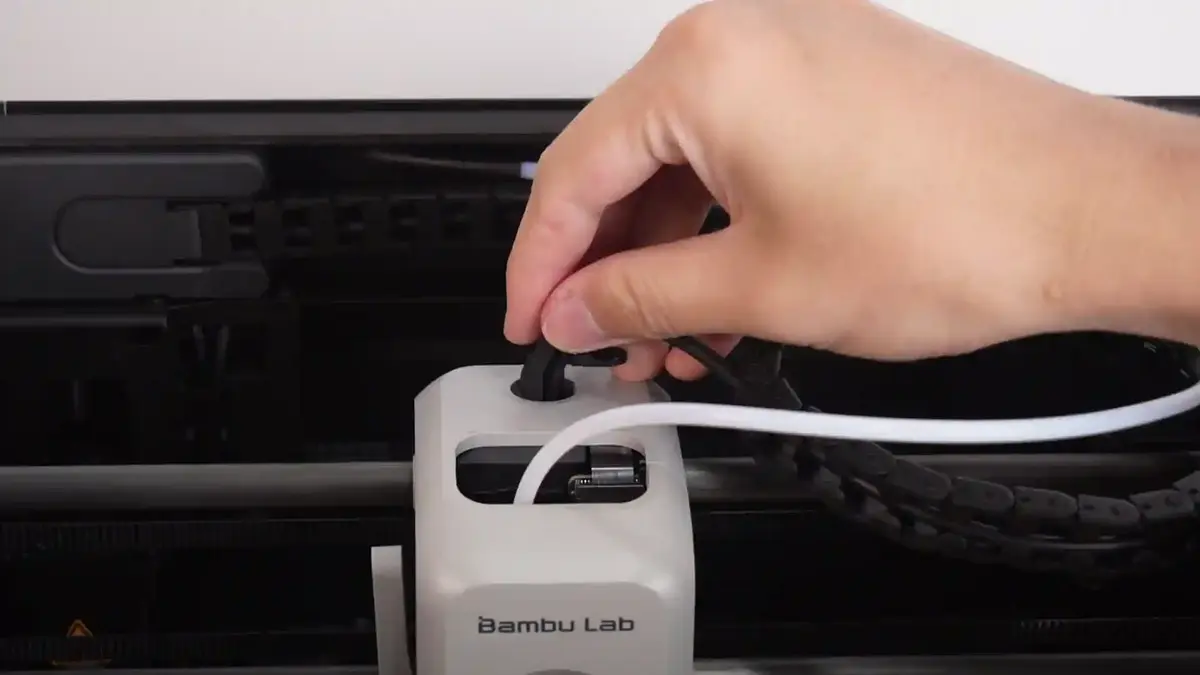

Træk det retvinklede drejeled ud af værktøjshovedet.

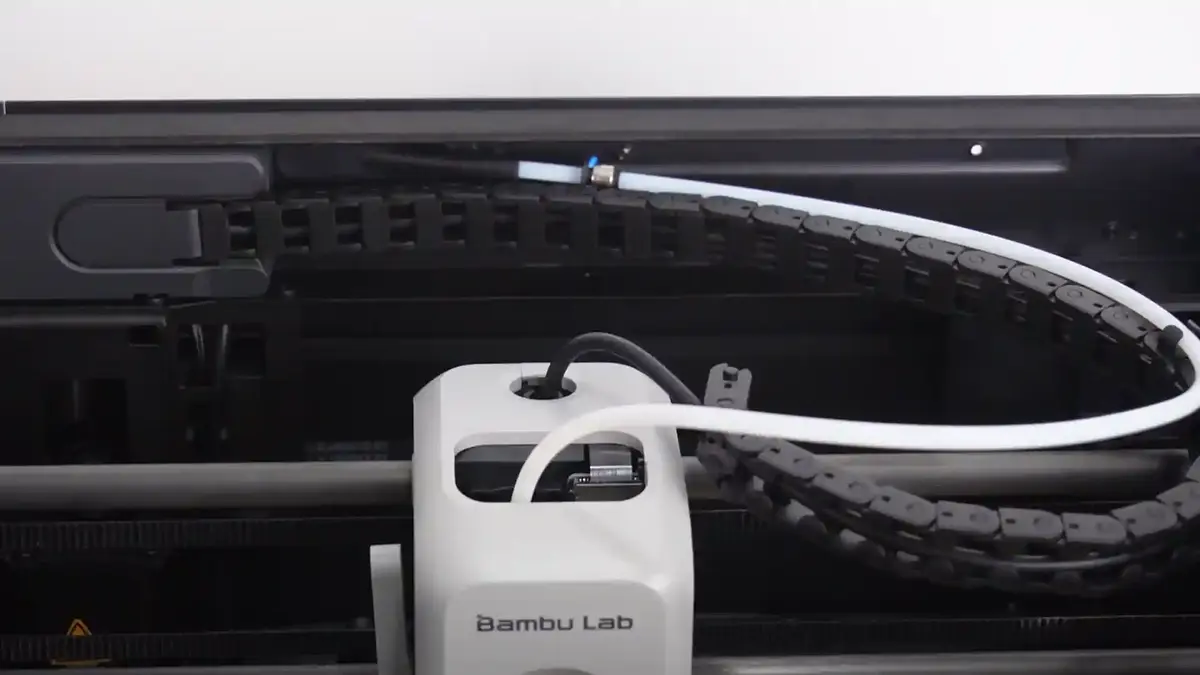

Monter det nye retvinklede led.

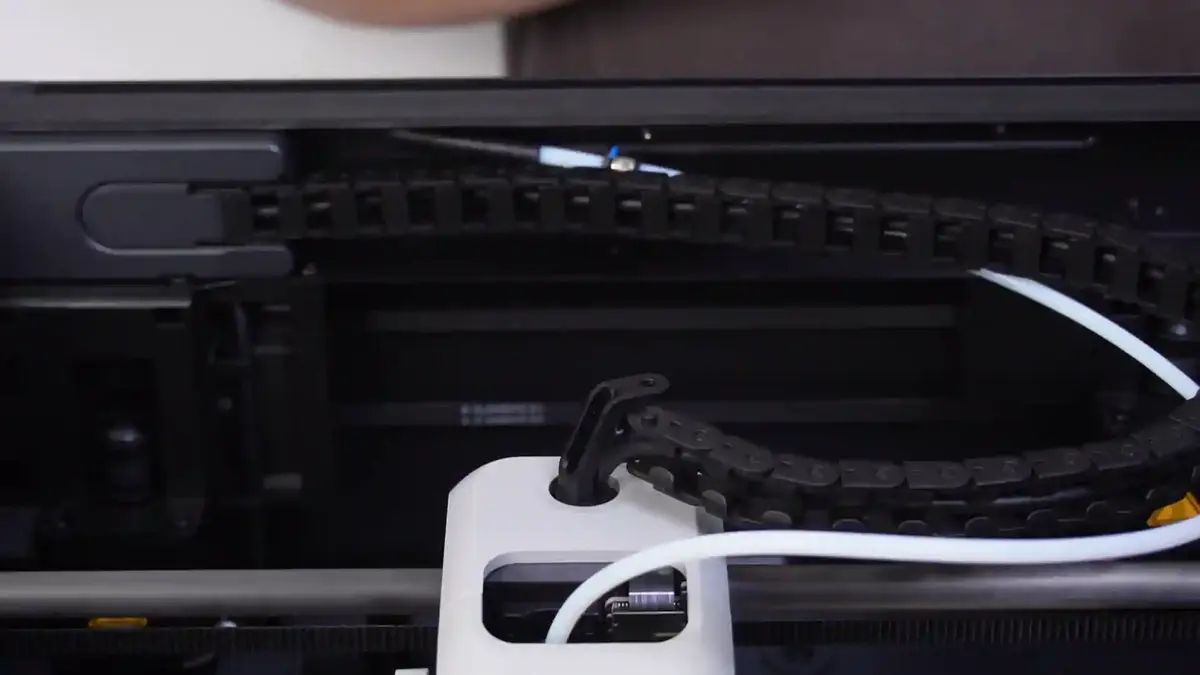

Monter kabelkæden på værktøjshovedet for at fuldføre udskiftningen.

Montering af kabelkæde på P1P

Montering af en komplet kabelkæde

Påmindelse:

1. For at undgå skridttab forårsaget af for kort slange anbefales det at udskifte den 530 mm lange PTFE-slange med en 550 mm slange.

2. Det anbefales ikke at montere en kabelkæde-samling på P1P-printere med det samme. Hvis du vil montere en kabelkæde-samling, kan du blive nødt til samtidig at købe et P1 Series Toolhead Cable. Både P1P- og P1S-versionen af værktøjshovedkablet fungerer med kabelkæden. Det anbefales dog at bruge P1S-versionen af værktøjshovedkablet sammen med kabelkæden, da den er bedre til at modstå bøjning og fleksning.

Bemærk:

1. Hvis du oplever, at PTFE-slangen er for kort og dermed påvirker værktøjshovedets bevægelse eller forårsager skridttab under print, kan du udskifte den med en ny PTFE-slange, der er 20 mm længere end den oprindelige.
2. Hvis kabelkæden støder mod kulfiberstængerne på X-aksen, kan du justere længden af USB-kablet og opbevare den overskydende del i MC-kortet.

Kontrollér funktionen

Kør værktøjshovedet en runde rundt for at bekræfte, at kabelkæde-samlingen bevæger sig normalt, og at der ikke er nogen kontakt med PTFE-slangen.

Kalibrering efter arbejdet

Tænd printeren og kør en kalibrering.
