Printhovedkabel

Printhovedkabel

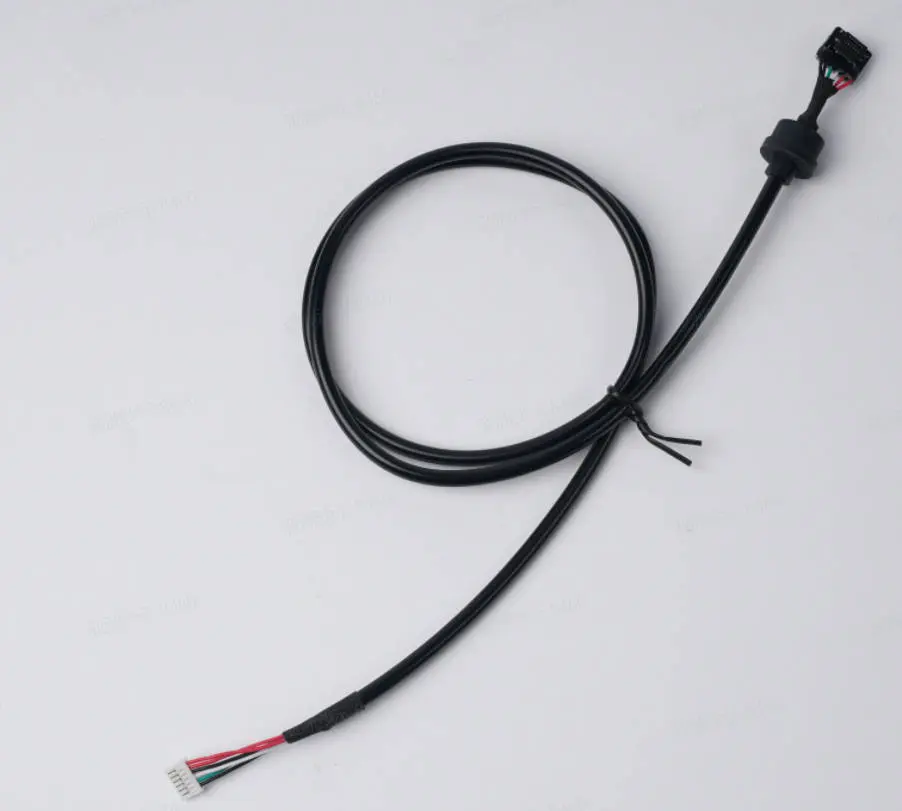

Det er signalkablet fra MC-printpladen til ekstruderprintpladen på printhovedet.

Kabelkæde til P1-serien

Værktøj

H1.5/H2.0 unbrakonøgle

Forberedelse

Træk strømkablet ud

Afmontering

Trin 1 - Fjern bagpanelet

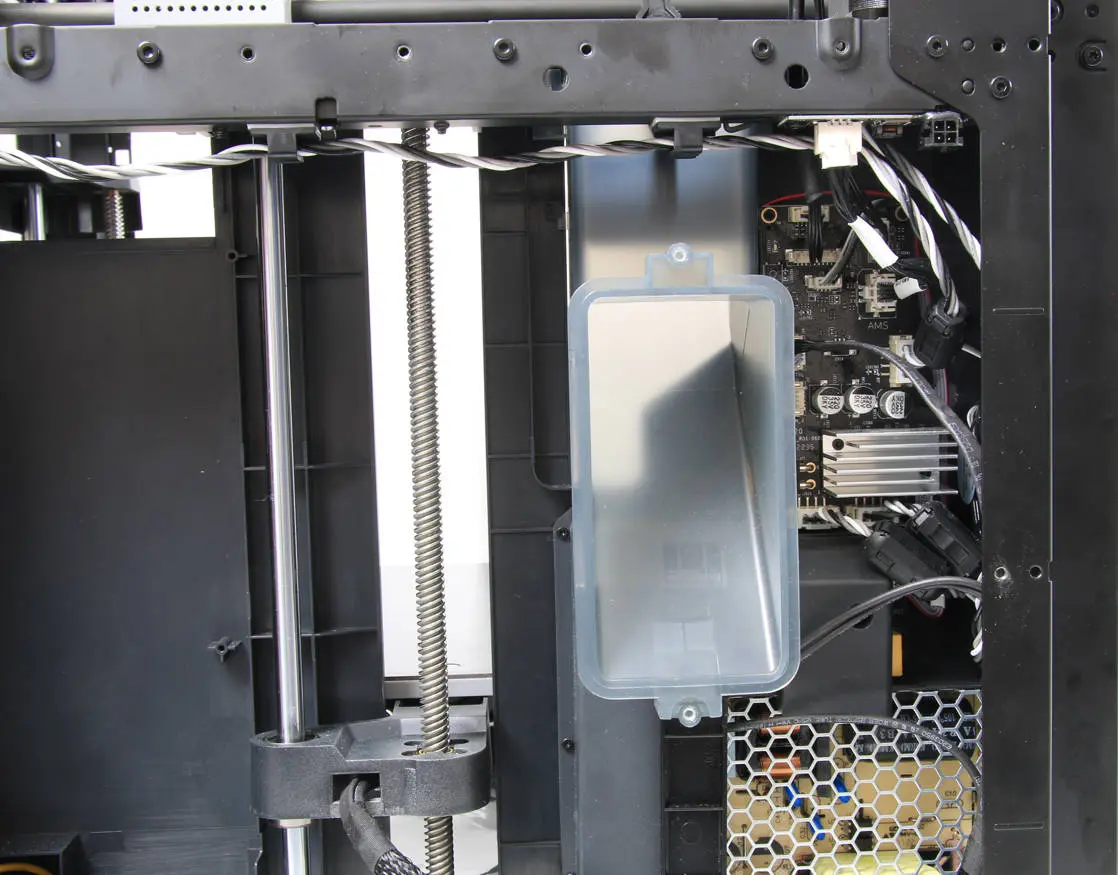

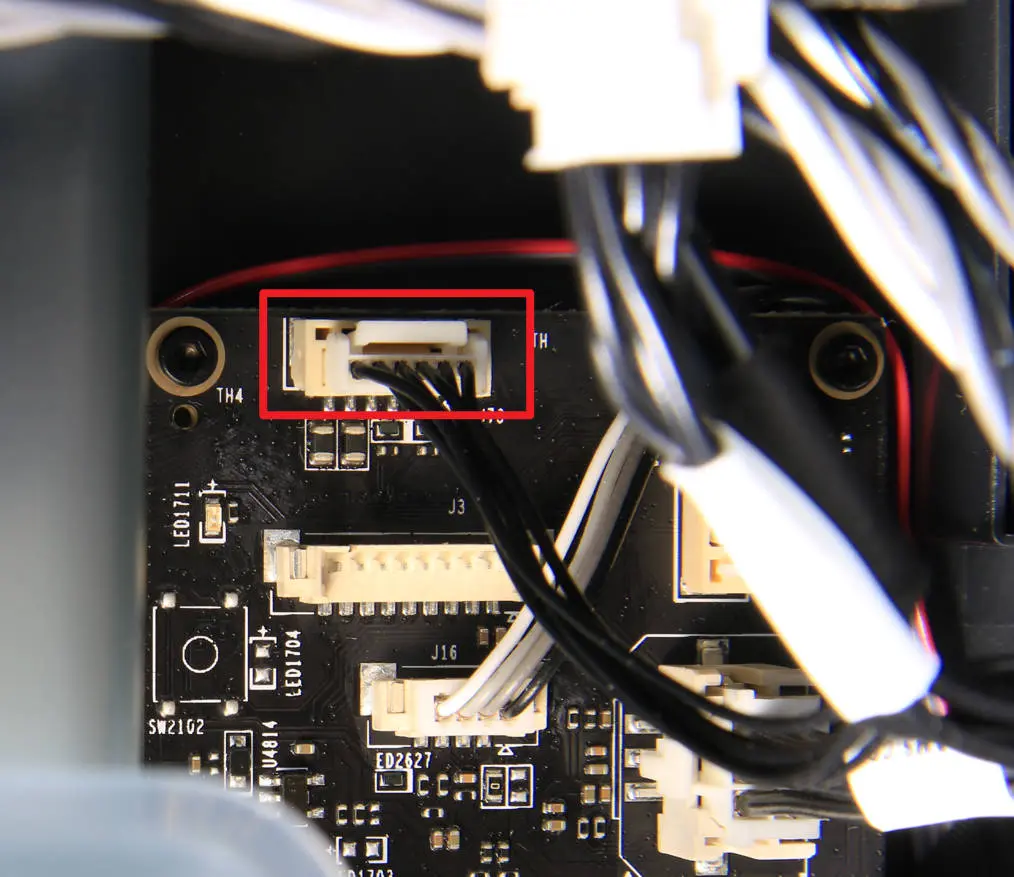

Fjern bagpanelet/bagpanelet i metal, og kobl derefter printhovedkablet fra MC-printpladen.

Trin 2 - Fjern printhovedets baghus

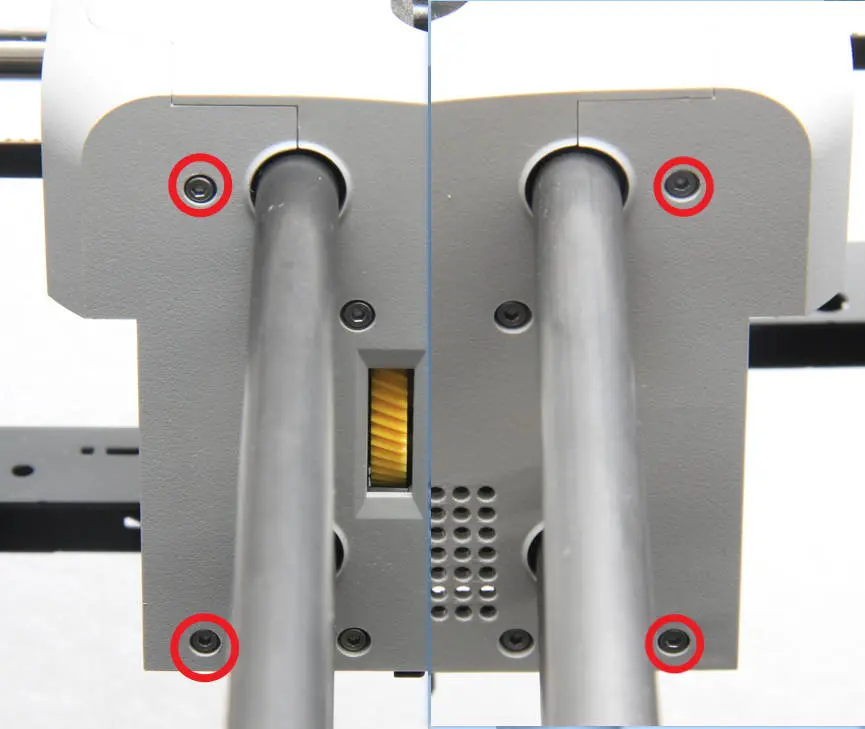

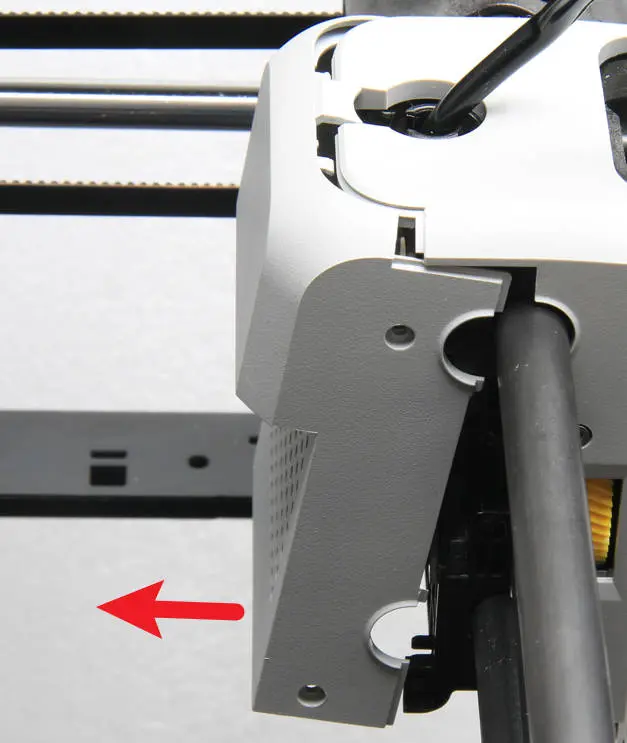

Skru de 4 skruer ud, der fastgør printhovedets baghus, og fjern baghuset.

Trin 3 - Fjern ekstruderprintpladen

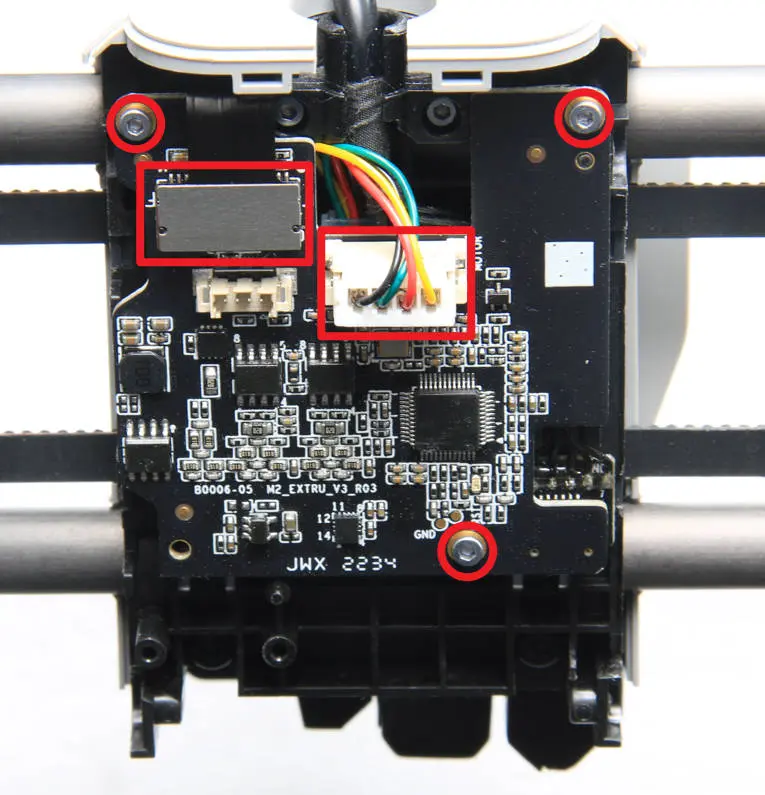

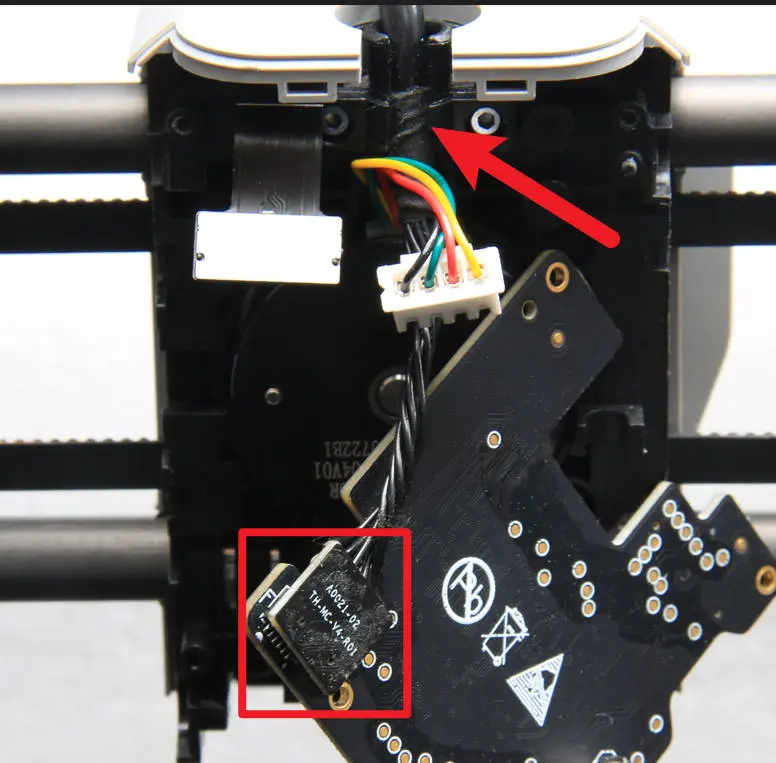

Kobl ekstruderens FPC-kabel og motorkablet fra, skru de 3 skruer ud med H1.5 unbrakonøglen, og løsn ekstruderprintpladen. Vend derefter ekstruderprintpladen om, kobl kablet i bunden af ekstruderprintpladen fra, og fjern ekstruderprintpladen.

Trin 4 - Løsn printhovedkablet fra clipsene

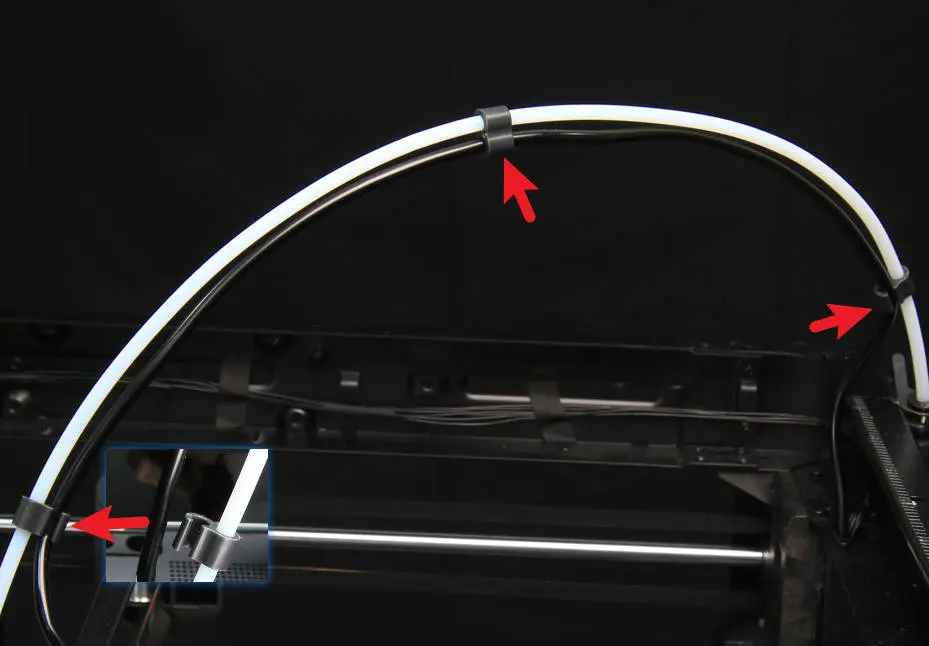

Hægt printhovedkablet af de 3 kabelclips.

Trin 5 - Fjern printhovedkablet

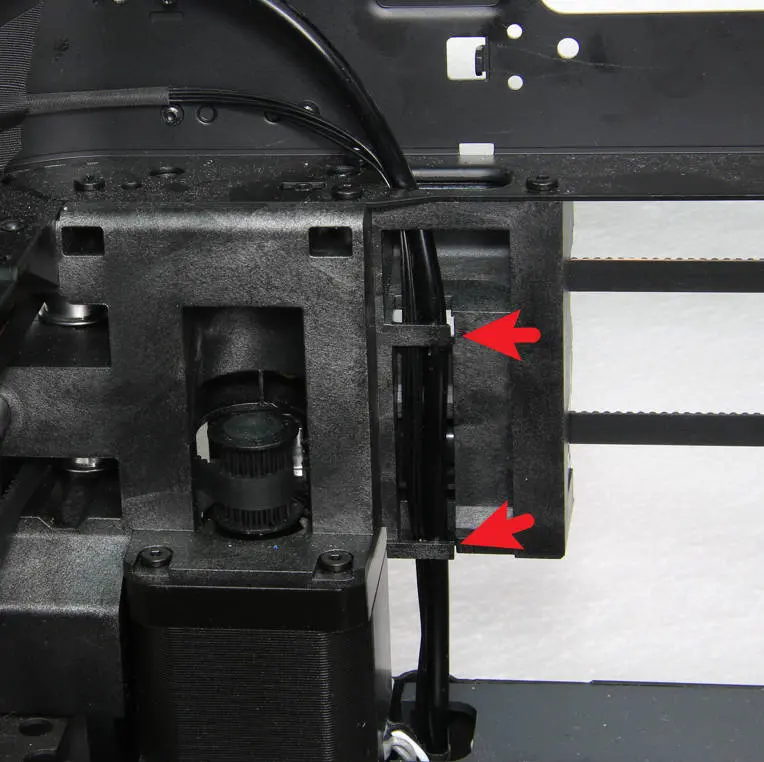

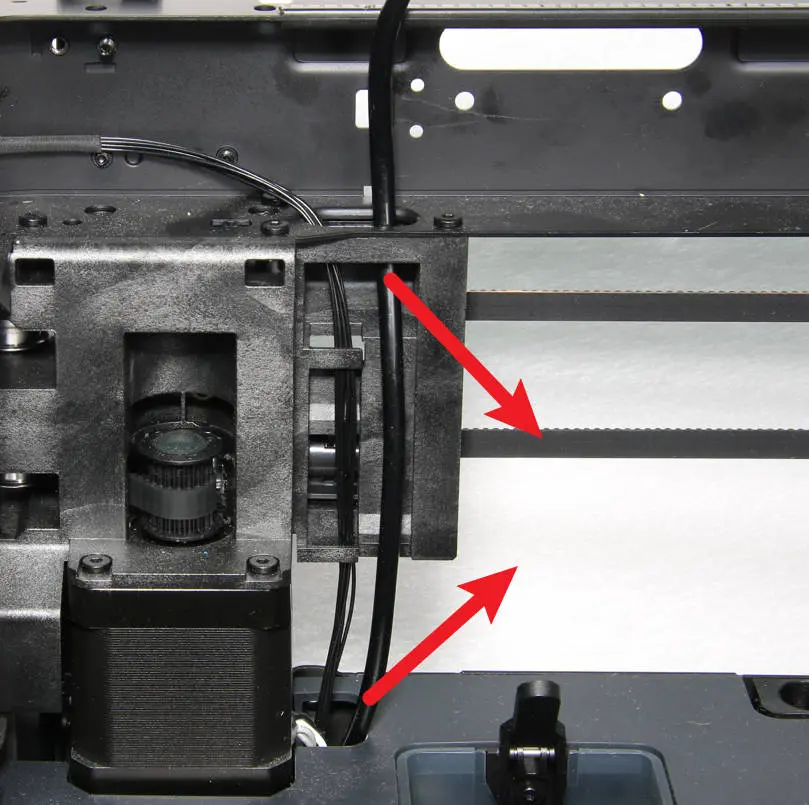

Løsn printhovedkablet fra kabelsporet, og træk kablet ud.

Montering

Trin 1 - Før kablet igennem

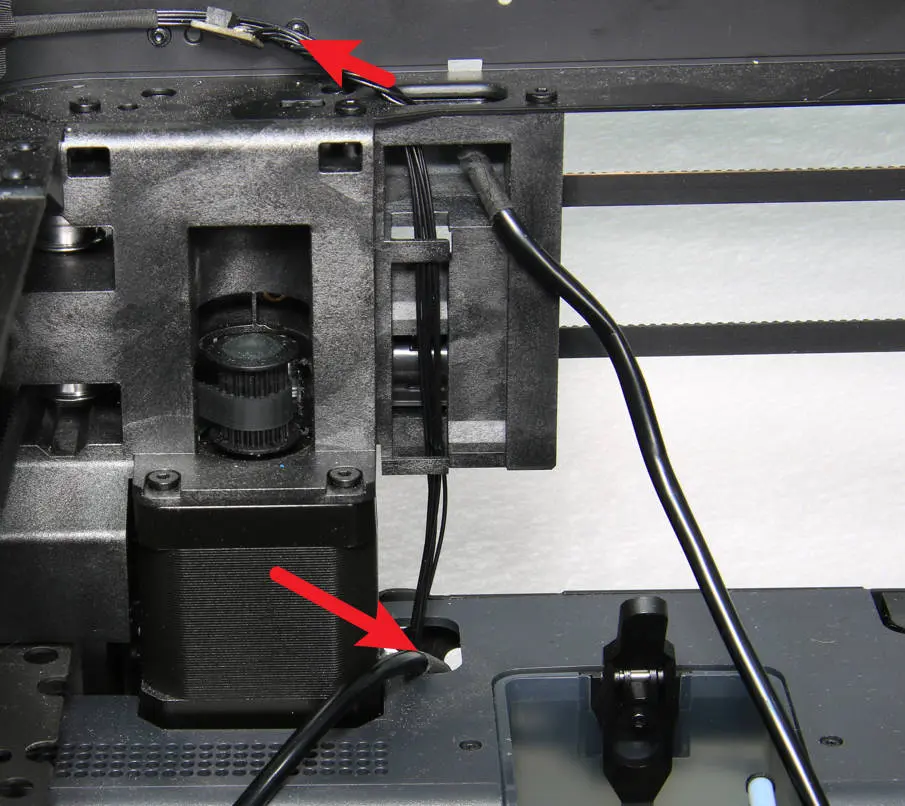

Før de to ender af kablet gennem kabelhullet hver for sig, og pres kablet ned i kabelsporet.

Trin 2 - Tilslut printhovedkablet

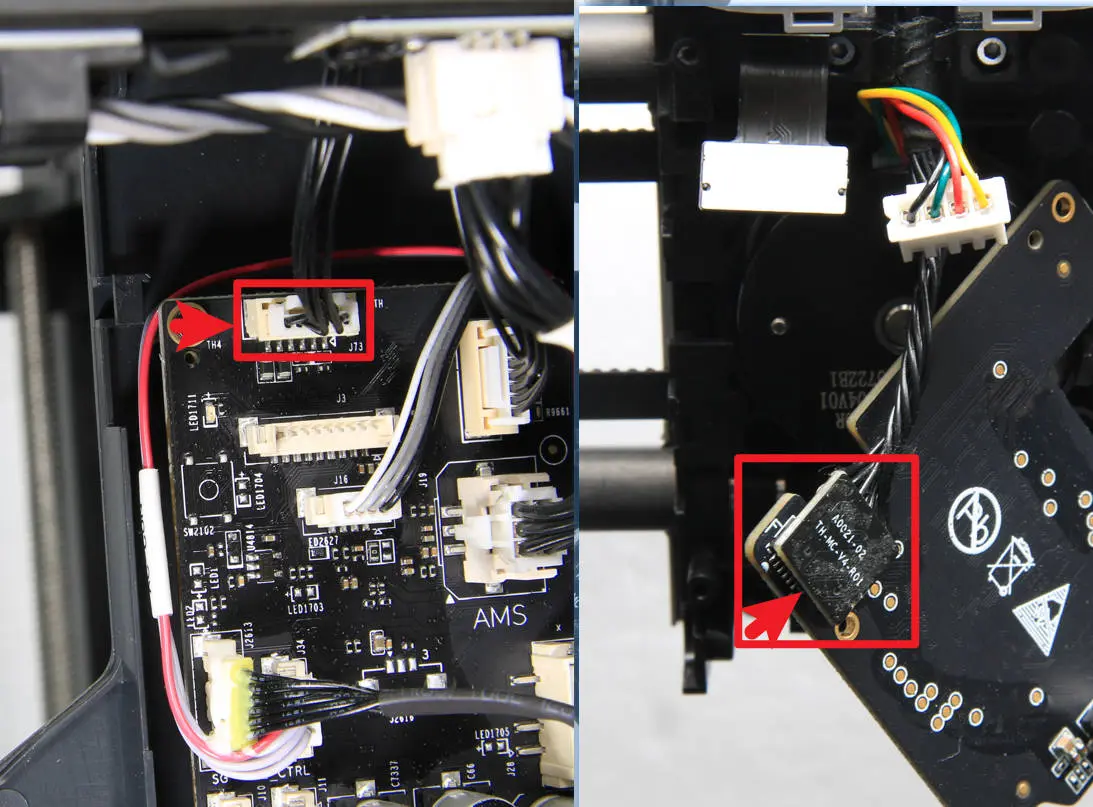

Tilslut først kablet til stikket på MC-printpladen, og tilslut det derefter til ekstruderprintpladen.

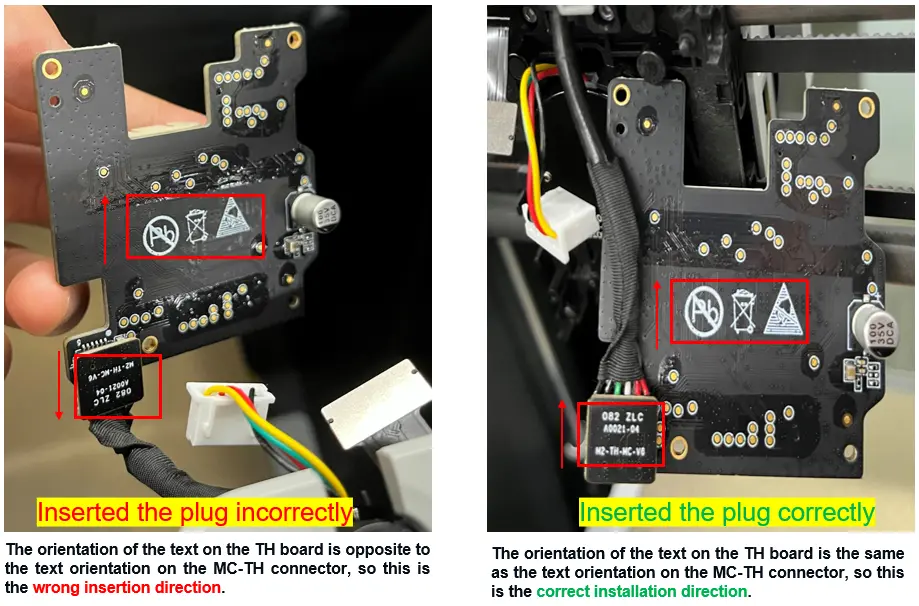

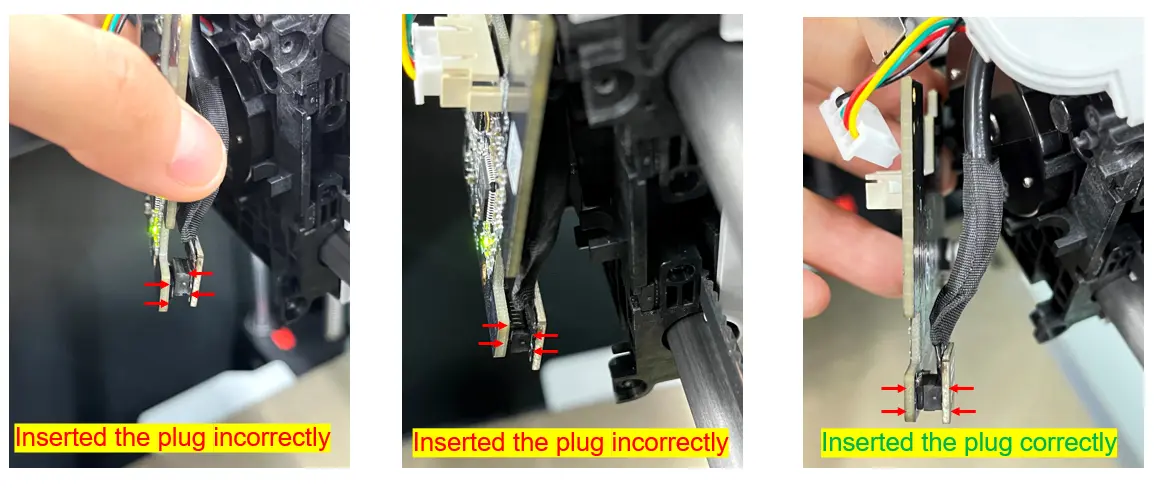

MC-TH-stikket er retningsbestemt, så sørg for, at stikket sættes korrekt i. Hvis det sættes omvendt i, vil det forårsage en kortslutning, hvilket resulterer i, at printeren rapporterer en HMS-fejl eller ikke kan tændes korrekt.

Trin 3 - Monter ekstruderprintpladen

Vend ekstruderprintpladen om, så motorstikket vender udad, monter den på printhovedet, fastgør den med 3 skruer, og tilslut ekstruderens FPC-kabel og motorkablet.

Trin 4 - Monter printhovedets baghus

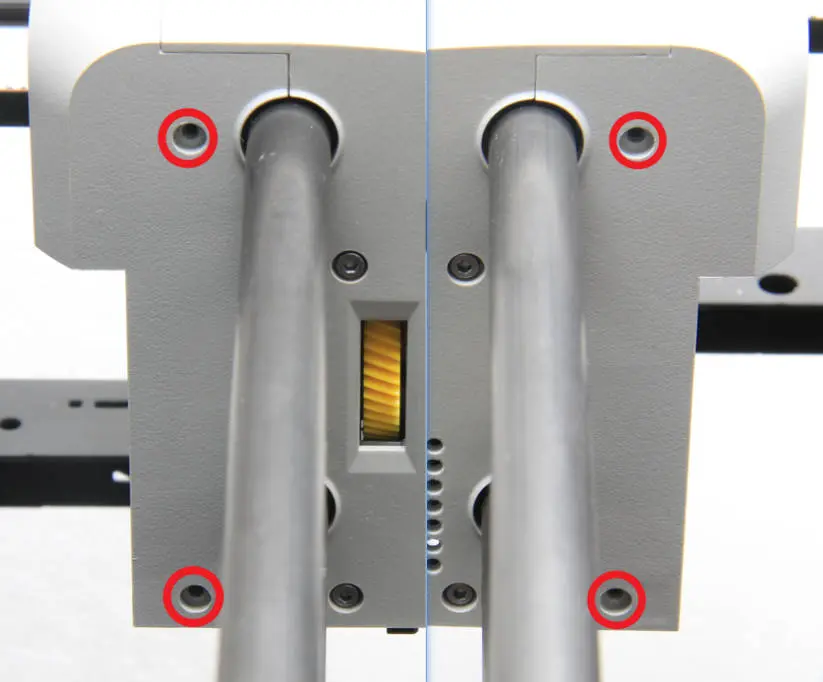

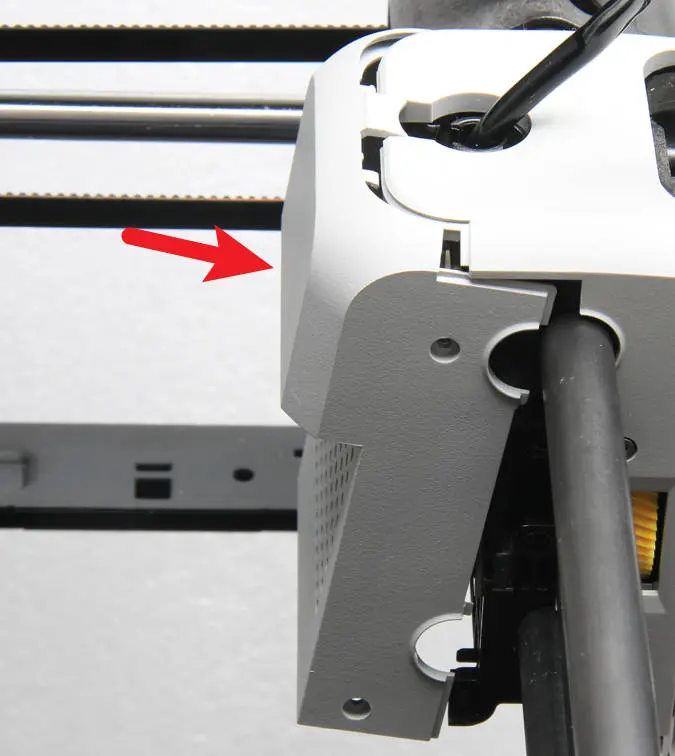

Monter printhovedets baghus, og fastgør det med 4 skruer.

Trin 5 - Monter bagpanelet

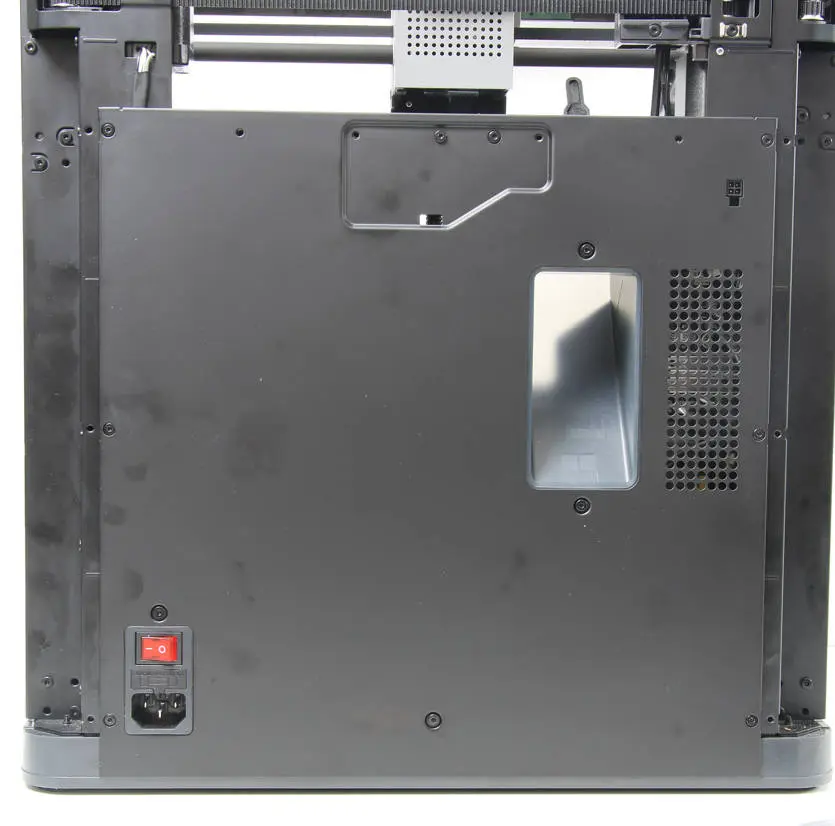

Se indholdet i bagpanel for at montere bagpanelet.

Sådan kontrollerer du

1. Tjek visuelt udseendet, samlingerne sidder uden forskydning og uden at flagre;

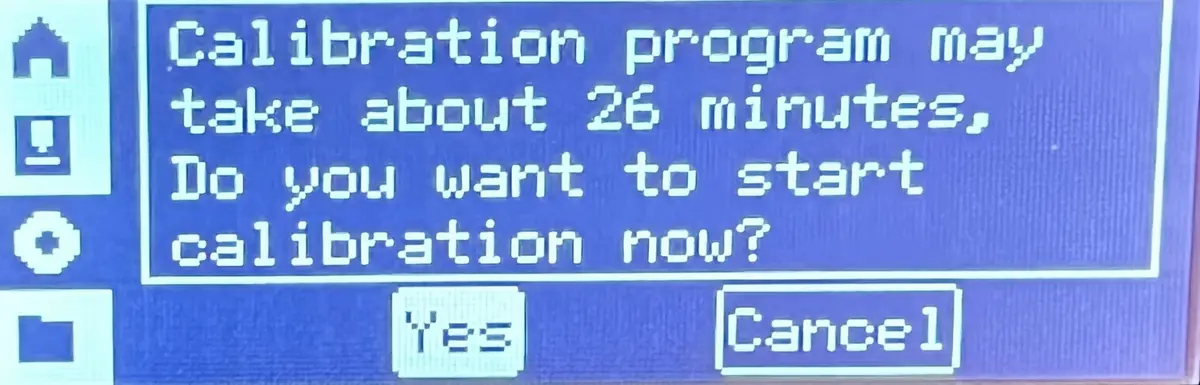

2. Tænd for printeren, og kør enhedens kalibreringsproces. Hvis kalibreringen godkendes, er handlingen vellykket.
